1 Nástěnné regulátory pro systémy s proměnlivým průtokem vzduchu Řada RDG4.. Siemens AG 2016 siemens.com/hit

2 RDG přehled sortimentu Fan coil VAV Bez komunikace S komunikací Bez kom. Komunikace RDG110 RDG160 RDG100KN RDG160KN RDG165KN RDG400 RDG400KN RDG100 RDG405KN RDG100 co 2 Page 2

3 V M V M V M RDG4.. univerzální sortiment pro všechny druhy aplikací s proměnlivým průtokem vzduchu Jednokanálový systém Jednokanálový systém S elektrickým ohřevem Jednokanálový systém S radiátorem nebo podlahou Jednokanálový systém S topným/chladicím registrem YV V M (B1) (B1) YV V M (B1) YV V M (B1) YV V M (B1) IAQ (U1) RDG405KN YE IAQ (U1) RDG405KN IAQ (U1) RDG405KN Y1 (B1) IAQ (U1) RDG405KN YR N1 N1 N1 N1 Page 3

4 RDG4 KN Přehled vstupů a výstupů 2 multifunkční vstupy : eplotní čidlo (1 vstup) Přepínání op/chlaz Přepínání druhu provozu Okenní kontakt (RDG405KN) Detektor přítomnosti (RDG405KN) Čidlo rosného bodu Povolení chodu el. ohřevu Poruchový vstup Monitorovací vstup DI Monitorovací vstup (epl.) (1 vstup) AQR257.. KNX datové body (VAV) Čidlo kvality vzduchu Čidlo teploty Řídicí výstup VAV 1 vstup (DC 0 10V) : Poloha klapky Čidlo CO 2 / VOC (RDG405KN) Výstup (VAV) DC 0 10V 3-bodový KNX objekt Page 5

5 RDG405KN : Regulace VAV a CO 2 Zvýšení komfortu a energetické účinnosti s funkcí regulace CO 2. Regulace kvality vzduchu na základě údajů z externího KNX nebo DC V čidla CO 2 (nebo VOC). CO 2 Zobrazení a regulace CO 2 (VOC zobrazením symbolů) (Parametr P07) Žádaná hodnota (Parametr P19) a pásmo proporcionality (P20) VOC CO 2 Y Xp Vmax Vmin Sp CO2 /VOC Otevření klapky při překročení žádané hodnoty CO 2 Zobrazení hodnoty v ppm Zobrazení hodnoty symboly (+ - -) Page 6

6 RDG405KN Uvedení do provozu regulace CO 2 Displej Parametr P07 : 6 CO 2 ppm Parametr P07 : 7 Symboly KNX přístroje (Čidla nebo klapkové pohony) ACS V10: nastavte stejnou geografickou zónu na RDG a pohonu KNX čidlo kvality vzduchu (např. AQR2570) a pohon klapky je třeba přiřadit jako Networked devices regulátoru RDG405KN Indikace pomocí symbolů : : GOOD aktuální koncentrace CO 2 je pod žádanou hodnotou : OKAY aktuální koncentrace CO 2 je v pásmu proporcionality CO 2 XP : POOR aktuální koncentrace CO 2 je nad žádanou hodnotou plus proporcionální pásmo XP Při použití čidla VOC je třeba zvolit nastavení se symboly Page 7

7 Funkce nočního chlazení Vylepšené noční chlazení na RDG405KN K zajištění kvalitního nočního chlazení byla v regulátoru RDG405KN tato funkce vylepšena. SpHComf + 1 K Prostorová teplota 3K 3K - Aktuální prostorová teplota by měla být vyšší než žádaná komfortní teplota pro vytápění plus 1K. a - eplota přívodního vzduchu by měla být o 3 K nižší než aktuální prostorová teplota. eplota přívodního vzduchu Konec komfortu Noční chlazení SpHComf + 1 K : Žádaná komfortní teplota pro vytápění plus 1 K Začátek komfortu Page 8

8 Vylepšená regulační sekvence pro elektrický ohřev RDG405KN Y 100% Vmax Vmin 0% Y 100% H H SA > R + 3K XpH 1 YV R [C] XpH Pro VAV aplikace s elektrickým ohřevem, kdy se řídí teplota přívodního vzduchu po sběrnici: Požadavek na teplo se jako první stupeň kryje zvýšením průtoku vzduchu změnou polohy klapky až na Vmax. Elektrický ohřev se spustí jen, když je 2. stupeň vytápění nutný. o pomáhá snížit náklady na energie. Pokud je teplota přívodního vzduchu nižší než žádaná prostorová teplota, zůstane klapka v poloze Vmin a dodávku tepla zajistí elektrický ohřev. 0% YE 2 W H C YV YE XpH Žádaná konfortní teplota opná sekvence Chladicí sekvence Průtok vzduchu (klapka) Elektrický ohřev Pásmo proporcionality - vytápění Vmin Vmax SA R Výstup pro minimální průtok vzduchu Výstup pro maximální průtok vzduchu eplota přívodního vzduchu Prostorová teplota W R [C] Page 9

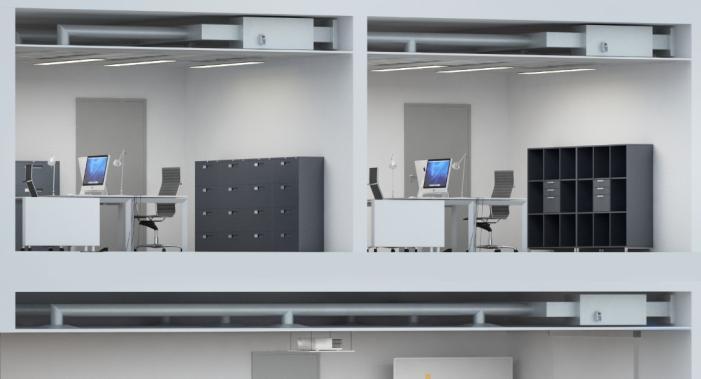

9 Funkce okenního kontaktu a detektoru přítomnosti (RDG405KN) Vylepšené aplikace pro kanceláře Pro dosažení maximální energetické účinnosti se teplota a kvalita vzduchu řídí jen, když je to opravdu potřebné Okenní kontakt nebo snímač vstupní karty přepne regulátor do ochranného režimu. Vytápění, chlazení a ventilátor se vypnou, dokud je okno otevřeno nebo je místnost prázdná Detektor přítomnosti / snímač vstupní karty přepne provozní režim na Komfort. Vytápění a chlazení se spustí, jen když je místnost obsazena. Okenní kontakt nebo vstup. karta Obsazená místnost nebo vstup. karta Ochranný režim Komfortní režim Page 10

10 RDG4..KN : součást Siemens KNX systému. PC se softwarem ACS Lokální interface Regulátor VZ jednotky Smartphone Centrální jednotka RMB795B Internet/Intranet Web server Prostorové regulátory RDG4..KN Prostorová čidla (např. CO 2 ) RDG4..KN je součástí systému Siemens Synco. ento systém, založený na komunikační sběrnici KNX nabízí mnoho funkcí pro zvýšení komfortu a energetické účinnosti. - Centrální časový program po sběrnici KNX - Zasílání požadavku na teplo a chlad do zdroje po sběrnici (např. kotel nebo tepelné čerpadlo) - Funkce «Požadavek na dodávku vzduchu» do VZ jednotky - Lokální nebo vzdálené ovládání a monitoring - Lze používat integraci pomocí KNX S-Mode he worldwide standard for home and building control Page 11

11 Výhody pro konečného uživatele (Komfort, jednoduchá obsluha, energetická účinnost) Zlepšené prostředí díky regulaci teploty a CO 2. Velký displej a snadná obsluha Přizpůsobení díky nastavení regulačních parametrů Jednoduché nastavení žádané hodnoty a druhu provozu Vzdálený přístup pomocí Smartphone Apps Zobrazení teploty C / F Dočasné prodloužení Komfortního režimu Funkce okenního kontaktu, detektoru přítomnosti Page 12

12 Výhody pro montážní firmy a systémové integrátory (Univerzální produkt, jednoduchá instalace a uvedení do provozu) Kompaktní regulátor s čidly, vstupy a výstupy Montáž na základovou desku na snadno dostupném místě (na stěně) Uvedení do provozu buď DIP spínači a ovládacími prvky nebo sw nástroji (ACS, ES) pro volbu aplikace a nastavení parametrů Jednoduché připojení k Synco webserveru Univerzální regulátor obsahující široké spektrum aplikací Multifunkční vstupy nabízejí široký výběr funkcí pro měření, přepínání, monitoring a detekce chyb. Spolupráce s čidly AQR ( a CO 2 ) v LE-mode (jednoduché uvedení do provozu) a S-Mode Integrace do BACS, Synco, Desigo a cizí systémy KNX S-mode a LE-Mode pro integraci do systému Synco Centrální požadavek air demand (energetická účinnost) Page 13

13 Výhody pro projektanty, systémové integrátory a VAP (Energetická účinnost, úspory nákladů, nízké investiční náklady) Kompaktní regulátor s teplotním čidlem a fyzickými vstupy / výstupy Vzdálený přístup: monitoring a dálkové ovládání (jednoduchý servis) Integrace do systému Synco shromažďující požadavky na dodávku vzduchu (energetická účinnost) Kompaktní regulátor pro přímé připojení k HVAC zařízení (nízké investice) Připojení ke čtečce vstupních karet / okennímu kontaktu, detektoru přítomnosti Odesílání informací o poruchách po sběrnici Omezení rozsahu nastavení žádané teploty (úspory energie) Integrace do BACS, Synco, Desigo a cizích systémů Centrální časový program po sběrnici Page 14

14 Děkuji za pozornost. Siemens AG 2016 siemens.com/hit
