Instalační podmínky závěsných kotlů THERM

Transkript

1

2 Instalační podmínky závěsných kotlů THERM Plynový spotřebič typu B Plynový spotřebič typu C

3 Instalační podmínky kotlů THERM - spotřebiče v provedení B Možnost instalace alespoň do prostorů nepřímo větratelných! Komínová verze kotle.!!!ne!!! NEPŘÍMO VĚTRATELNÝ PROSTOR PŘÍMO VĚTRATELNÝ PROSTOR

4 Instalační podmínky kotlů spotřebiče v provedení B TPG Dostatečný přísun spalovacího vzduchu! Požadavek na přívod spalovacího vzduchu: Požadavek na objem místnosti: 1 m 3 zemního plynu 10 m 3 vzduchu

5 Instalační podmínky kotlů spotřebiče v provedení B Volný průřez otvorů musí být 10 cm 2 na 1 kw příkonu - nejméně však 200 cm 2

6 Instalační podmínky kotlů spotřebiče v provedení B Příklad: kotel 20 CXE.AA Příkon = 22,2 kw 22,2 x 2,2 = 49 m 3 /h vzduchu

7 Instalační podmínky kotlů spotřebiče v provedení B Možnost propojení se sousedním prostorem např. instalace v bytě

8 Prováděná měření na spotřebičích B a) koncentrace CO ve spalinách; b) koncentrace CO v ovzduší v místě instalace spotřebiče ve výši 1,5 m nad podlahou; c) tahu komína; d) teploty spalin. Naměřené hodnoty koncentrace CO m ve spalinách se přepočítají na hodnoty CO neředěné (tj. při součiniteli přebytku spalovacího vzduchu λ = 1) podle vzorce: CO neředěné = CO m. λ m kde CO m a λ m jsou naměřené hodnoty. Kotel je při měření nastaven na max. výkon!

9 Termín servisu spotřebičů CO neředěné > 1000 ppm návrh na okamžité odstavení spotřebiče

10 Instalační podmínky kotlů spotřebiče v provedení B!!!POZOR!!!!!!VYTVÁŘENÍ PODTLAKU V MÍSTNOSTI!!!

11 Ověření nepřípustného podtlaku Podtlak nesmí být vyšší než 4 Pa! Legenda: 1 okno; 2 plynový spotřebič; 3 měřicí přístroj; 4 sonda pro nízké tlaky; 5 hadice vyústěná 1 m od spotřebiče; 6 průchod kapilární hadice oknem. Schéma měření podtlaku 4 Pa

12 Ověření nepřípustného podtlaku Postup měření Spotřebič se uvede do provozu na maximální výkon. Po 3 minutách od uvedení do provozu se pomocí dvou kapilárních hadic měří po dobu nejméně 3 minut rozdíl tlaku mezi místností a vnějším prostředím. Jednu kapilární hadici je možné vyvést ven přes těsnění okna. Druhá hadice zůstává v místnosti ve vzdálenosti do 1 m od plynového spotřebiče. Hodnota diferenčního tlaku nesmí v celém průběhu měření překročit 4 Pa.

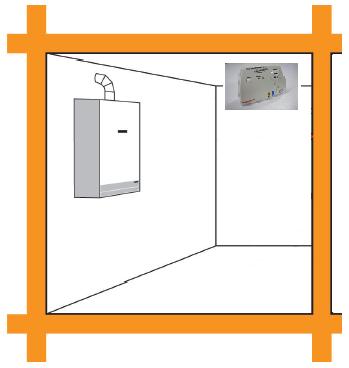

13 Instalační podmínky závěsných kotlů THERM DETEKTOR ÚNIKU CO Výhodné bezpečnostní řešení Skl.č

14 Horizontální odkouření přes stěnu ČSN : platná od ! Změna platná od 06/2015! Občanské stavby: do 30 kw 24kW Průmyslové stavby: do 100 kw Doplňující podmínky!

15 Připojení kotle k topnému rozvodu vestavěné úsporné čerpadlo maximální tlak 3 bary minimální tlak 0,8 bar minimální průtok 300 l/hod. minimální tlak studené vody 1 bar dopouštěcí a vypouštěcí ventil nemrznoucí směs FRITHERM ( nutno snížit výkon kotle) by-pass 0,35 baru dif.p.

16 Připojení kotle k topnému rozvodu instalace odkalovače ¾ ¾

17 ROZDĚLENÍ PLYNOVÝCH KOTLŮ Pouze pro topení S průtokovým ohřevem TV S připojením na zásobník TV S integrovaným zásobníkem TV

18 Způsob ohřevu TV varianta č.1 průtokový ohřev Dříve: Nyní:

19 Způsob ohřevu TV varianta č.2 zásobníkový ohřev externí zásobník

20 Způsob ohřevu TV varianta č.3 zásobníkový ohřev integrovaný zásobník

21 Způsob ohřevu TV zásobníkový ohřev využití kotlů pro topení

22 NOVINKY

23 Nová řada - Therm 25 KD

24 Nová řada - Therm 24 KDxN

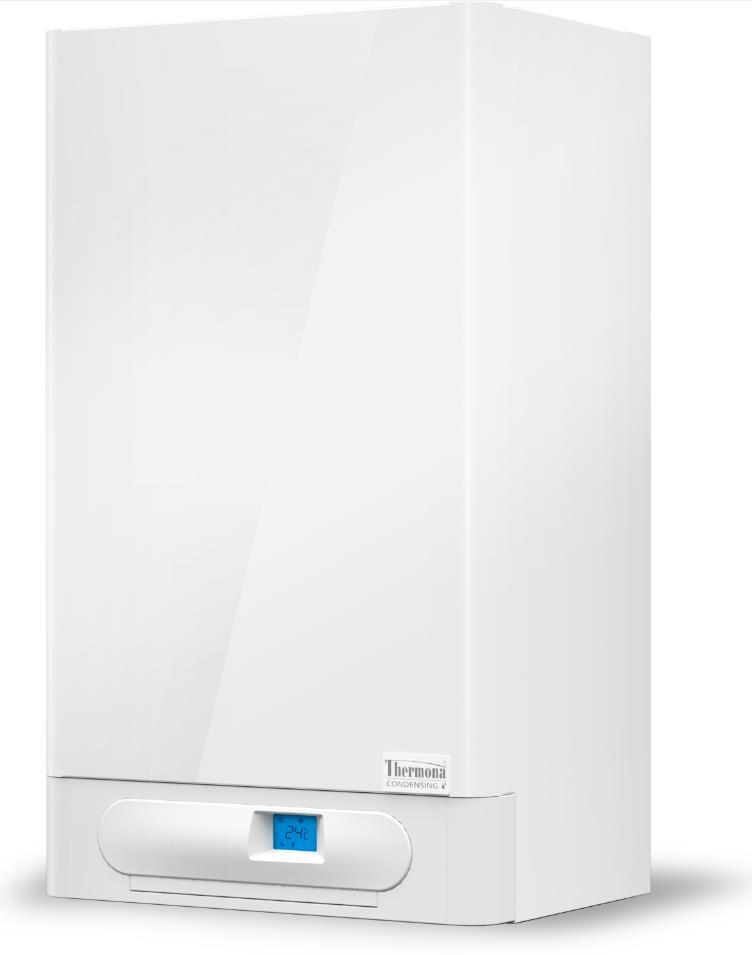

25 Therm 20, 28 CXE.AA

26 Therm 20, 28 CXE.AA P 40 1 Menu nastavení konfigurace kotle (setup 2) Index Parametr Rozsah zobrazení Předvolba 1 P00 = bitermický výměník s tlakovým spínačem topné vody P01 = ohřev TUV v zásobníku 1 s průtokovým spínačem t.v. P02 = ohřev TUV v zásobníku 2 s průtokovým spínačem t.v. P03 = master v kaskádě s průtokovým spínačem t.v. P10 = bitermický výměník se senzorem tlaku topné vody P11 = ohřev TUV v zásobníku 1 s průtok.spín. t.v a senzorem tlaku P12 = ohřev TUV v zásobníku 2 s průtok.spín. t.v a senzorem tlaku P13 = master v kaskádě s průtok.spín. topné.v. a senzorem tlaku P21 = ohřev solárního akumulátoru TUV s průtok. spínačem t.v. P31 = ohřev solárního akumulátoru TUV s průtok. spínačem a senzorem tlaku topné vody P40 = průtokový ohřev TUV v deskovém výměníku s tlak. spínačem P00 P31 P P00 = bez ekvitermní regulace P01 = ekvitermní regulace P00 P01 P P00 P00 P P00 P00 P P00 P00 P P00 P00 P P00 P00 P P00 P00 P P00 = zemní plyn P01 = propan P00 P01 P00 9

27 Kondenzační kotle - řady 24 KDxN 25 KDx 14, 17, 28, 45, 90 KDx.A

28 Nová řada - Therm 24 KDxN

29 Kondenzační těleso Condevo nerezový výměník

30 Kondenzační těleso Condevo - komponenty Izolace čelní stěny Izolace zadní stěny Izolace pod hořák Izolace přední stěny zapalovací a ionizační elektroda

31 Therm 24 KDxN příprava směsi - komponenty Mixer SIT 390 Ventilátor NG 40 Sifon kondenzátu Plynová armatura SIT 848

32 Therm 24 KDCN hydroblok Deskový výměník Nový motor trojcest. ventilu Průtok. spínač Řízené čerpadlo PWM signál

33 Therm 24 KDZN, 24 KDN hydroblok Verze KDN Verze KDZN

34 Therm 24 KDxN ovládací panel Řídicí automatika SIT BIC Displej s mikrospínači Propojovací interface pokoj. termostat OpenTherm teplotní čidlo zásobníku (KDZN) venkovní čidlo

35 Ovládací panel kotle

36 Přepínač provozních režimů - funkce Vypnutí kotle pohotovostní režim Spuštění kotle zobrazení na displeji Provozní režimy

37 Tlačítka nastavení - obsluha - rozsah C - ± 15 C posun ekvitermní křivky Vypnutí ohřevu TV - rozsah C

38 Tlačítka nastavení funkce COMFORT

39 Symboly zobrazované na displeji

40 Informační menu kotle Vstup do menu současný krátký stisk tlačítek 3 a 4 Listování v menu mačkání tlačítek 4 či 5

41 Informační menu kotle Seznam zobrazovaných informačních parametrů

42 Servisní menu kotle Vstup do menu současný stisk tl. 3, 4 a 5 na dobu 10s Listování v menu mačkání tlačítek 4 či 5

43 Servisní menu kotle Režim editace parametru současný krátký stisk tl. 3 a 4 Nastavení hodnoty parametru mačkání tlačítek 4 či 5

44 Servisní menu kotle Potvrzení hodnoty krátký stisk tl. 3 Opuštění menu současný stisk tl. 3, 4 a 5 na dobu 10s

45 Servisní menu kotle Seznam servisních parametrů Číslo parametru Význam Tovární nastavení Hodnoty Pr 01 Konfigurace typu kotle dle typu KDCN - zemní plyn KDCN - propan KDN - zemní plyn KDN - propan KDZN (KDZN 5) - ZP, zásobník s NTC KDZN (KDZN 5) - propan, zásobník s NTC KDZN - ZP, zásobník s termostatem KDZN - propan, zásobník s termostatem Pr 03 Způsob řízení čerpadla čerpadlo trvale na max. otáčky čerpadlo trvale na střední otáčky automatické řízení otáček procenta hodnoty otáček

46 Servisní menu kotle Číslo parametru Význam Tovární nastavení Pr 07 Max. teplota topení C Pr 08 Obnovení továrního nastavení Pr 09 Funkce kominík 00 Hodnoty obnovení továrního nastavení Pr 10 Anticyklační čas (0s) 100 (600s) Pr 11 Doběh čerpadla (0s) 100 (600s) Pr 12 Max. výkon do topení 71 ZP 63 P funkce kominík vypnuta provoz v režimu ohřevu TV na min. výkon LP provoz v režimu topení na min. výkon hp provoz v režimu topení na max. výkon cp provoz v režimu ohřevu TV na max. výkon dp 00 (0%) 100 (100%), není možné nastavit vyšší hodnoty než je výchozí nastavení Pr 13 Provoz čerpadla v závislosti na prostorovém termostatu trvalý chod čerpadla Pr 14 Startovací výkon 26 ZP 35 P 00 (0%) 100 (100%) Pr 15 Ekvitermní křivka ekvitermní regulace vypnuta 01 (0,1) 60 (6,0) K faktor - sklon křivky

47 Servisní menu kotle Číslo parametru Význam Tovární nastavení Pr 16 Min. výkon do topení (0%) 100 (100%) Pr 17 Pr 17 Pr 25 Antilegionella (pouze 24 KDZN) 00 Řízení hořáku při ohřevu TV (pouze 24 KDCN) Úroveň výkonu pro stabilizaci plamene po zapálení (10 s) funkce vypnuta každé dva dny každé tři dny 03 každé čtyři dny Hodnoty vypnutí hořáku při teplotě 65 C vypnutí hořáku setpoint +5 C 12 ZP 13 P 00 (0%) 100 (100%) Pr 27 Min. teplota topení C Pr 28 Servisní interval (0 měsíců) 48 (48 měsíců) funkce vypnuta

48 Servisní menu kotle Obnovení továrního nastavení Nutné provedení před změnou typu kotle Pr 01 Vstup do menu současný stisk tl. 3, 4 a 5 na dobu 10s Listování v menu Pr 08 mačkání tlačítek 4 či 5 nalistujeme Pr 08

49 Servisní menu kotle Obnovení továrního nastavení Režim editace parametru Pr 08 současný krátký stisk tl. 3 a 4 Nastavení hodnoty parametru 39 mačkáním tl. 4 či 5 nastavíme hodnotu 39

50 Servisní menu kotle Obnovení továrního nastavení Potvrzení hodnoty krátký stisk tl. 3 Kotel obnoven do továrního nastavení

51 Nastavení servisních parametrů pomocí CR- 04 Servisní menu - podržet cca 10 s.

52 Registr poruch Vstup do registru Současný krátký stisk tlačítek 1 a 3 Listování v menu Mačkání tlačítek 1 či 2

53 Registr poruch Mazání registru Současný stisk tlačítek 1 a 2 na 2 s Opuštění registru Současný krátký stisk tlačítek 1 a 3

54 Registr poruch * Kotel je zablokován nutný reset tlačítkem Současný stisk tlačítek 1 a 3 na dobu 2 s

55 Seřízení spalování kotle Aktivace funkce kominík alt. 1 Vstup do menu současný stisk tl. 3, 4 a 5 na dobu 10s Listování v menu mačkání tlačítek 4 či 5 nalistujeme Pr 09

56 Seřízení spalování kotle Aktivace funkce kominík alt. 1 Režim editace parametru současný krátký stisk tl. 3 a 4 Nastavení hodnoty parametru mačkání tlačítek 4 či 5 hodnota 04 max. výkon kotle hodnota 02 min. výkon kotle

57 Seřízení spalování kotle Aktivace funkce kominík alt. 1 Potvrzení hodnoty krátký stisk tl. 3 Změna hodnoty fce kominík tlačítky 4 a 5 možno volit přímo mezi

58 Seřízení spalování kotle Aktivace funkce kominík alt. 2 Vstup do menu současný stisk tl. 3, 4 a 5 na dobu 10s Vstup do fce kominík současný stisk tl. 4 a 5 na 2s. Kotel nyní pracuje v režimu ohřevu TV na min. výkon.

59 Seřízení spalování kotle Aktivace funkce kominík alt. 2 Změna hodnoty fce kominík tlačítky 4 a 5 možno nyní volit přímo mezi

60 Seřízení spalování kotle Seřízení při max. výkonu kotle Korekcí pomocí imbusového klíče č. 2,5 (pozice A) nutno nastavit vhodné koncentrace CO 2 Zemní plyn - 8,8 9,0 % CO 2 Propan - 10,0 10,2 % CO 2

61 Seřízení spalování kotle Seřízení při min. výkonu kotle 1. Sejmeme krytku C 2. Korekcí pomocí imbusového klíče č. 4 (pozice B) nutno nastavit vhodné koncentrace CO 2 Zemní plyn - 8,6 8,8 % CO 2 Propan - 9,5 9,7 % CO 2

62 Seřízení spalování kotle Opuštění menu současný stisk tl. 3, 4 a 5 na dobu 10s

63 Nová řada - Therm 25 KD

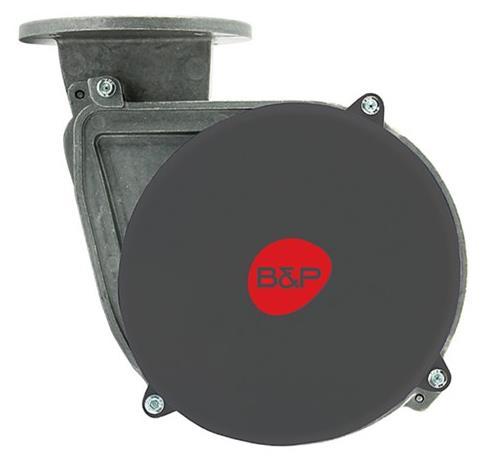

64 Therm 25 KDx příprava směsi - komponenty Mixer 301 Ventilátor HPB1 Sifon kondenzátu Plynový ventil SGV

65 Therm 25 KDC hydroblok Deskový výměník Nový motor trojcest. ventilu Průtok. spínač Řízené čerpadlo PWM signál

66 Therm 25 KDZ, 25 KD hydroblok Verze KD Verze KDZ

67 Therm 25 KDx ovládací panel Řídicí automatika HAGC30-TH01 Propojovací svorkovnice Pokojový termostat ON/OFF nebo OpenTherm Venkovní čidlo Teplotní čidlo/ termostat zásobníku

68 Ovládací panel kotle

69 Vypnutí ohřevu TV

70 Symboly zobrazované na displeji

71 Uživatelské menu kotle Informační menu In (verze SW, teplota, tlak apod.) Uživatelské menu Statistické menu Co (čítače provozních údajů) Registr poruch Al

72 Uživatelské menu kotle Vstup do menu Stisk tlačítka RESET na 5 10 s Na displeji střídavě: Listování v menu Krátké stisky Na displeji: Informační menu Pořadí parametru Hodnota parametru

73 Uživatelské menu kotle Přepínání mezi podmenu krátké stisky tlačítka Reset Smazání registru poruch tlačítko eco/comfort na > 3 s. Ukončení uživatel. menu Stisk tlačítka RESET na 5 10 s

74 Informační menu kotle Seznam parametrů Informační menu In

75 Informační menu kotle Seznam parametrů Statistické menu Co

76 Informační menu kotle Registr poruch Al

77 Registr poruch

78 Registr poruch

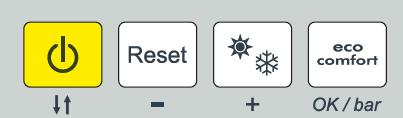

79 Servisní menu kotle Vstup do menu Krok 1: 1) ovladač TV do max. polohy 2) současný stisk tl. 1 a 2 na 5s 3) Na displeji Nyní je automatika připravena k zadání autorizačního kódu.

80 Servisní menu kotle Vstup do menu - Krok 2: kód 546 potvrzení volba bliká Střídání ts, číslo parametru, hodnota parametru

81 Servisní menu kotle Listování v menu krátké stisky tlačítek + a - Editace vybraného parametru 1) krátký stisk 2) tlačítky + a volíme novou hodnotu 3) Uložení nově nastavené hodnoty 4) Návrat do režimu listování Opuštění servisního menu 1) současný stisk tl. 1 a 2 na 5s

82 Servisní menu kotle - seznam parametrů

83 Servisní menu kotle - seznam parametrů

84 Servisní menu kotle - seznam parametrů

85 Nastavení servisních parametrů pomocí CR- 04 Servisní menu - podržet cca 10 s.

86 Funkce kominík Kontrola spalování, servisní účely Aktivace Krok 1: 1) ovladač TOP. a TV. do max. polohy 2) současný stisk tl. 1 a 3 na 5s 3) Ovladačem TOP. možno plynule měnit otáčky ventilátoru (výkon) v rozsahu min. max. Dektivace 1) současný stisk tl. 1 a 3 na 5s

87 Seřízení spalování kotle - kalibrace Nutnost použít analyzátor spalin! Pomocí ovládacího panelu kotle Kalibrace Pomocí kalibračního zařízení RC21.15

88 Seřízení spalování kalibrace ovládací panel 1) ovladač TOP. a TV. do max. polohy 2) současný stisk tl. 2 a 3 na 5s 3) po aktivaci na displeji nebo 4) proběhne automatická kalibrace až několik minut. V průběhu se na displeji střídá:

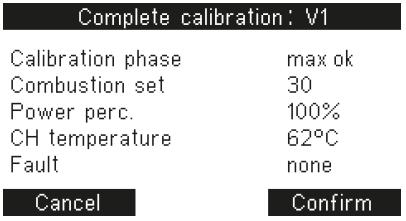

89 Seřízení spalování kotle - kalibrace 5) po ukončení úvodní sekvence kalibrace se na displeji zobrazí: Automatika je nyní připravena na provedení korekce CO 2 (O 2 ) při minimálním výkonu kotle 6) tlačítky - a + provádíme korekci spalování snižujeme hodnotu O 2 zvyšujeme hodnotu O 2 (zvyšujeme CO2) (snižujeme CO2) Korekční kroky v režimu MANU:

90 Seřízení spalování kotle - kalibrace 7) otočíme ovladačem teploty topné vody do střední polohy na displeji: Automatika je nyní připravena na provedení korekce CO 2 (O 2 ) při středním výkonu kotle 8) tlačítky - a + provádíme korekci spalování snižujeme hodnotu O 2 zvyšujeme hodnotu O 2 (zvyšujeme CO2) (snižujeme CO2)

91 Seřízení spalování kotle - kalibrace 9) otočíme ovladačem teploty topné vody do max. polohy na displeji: Automatika je nyní připravena na provedení korekce CO 2 (O 2 ) při maximálním výkonu kotle 10) tlačítky - a + provádíme korekci spalování snižujeme hodnotu O 2 zvyšujeme hodnotu O 2 (zvyšujeme CO2) (snižujeme CO2) 11) Ukončení režimu kalibrace - současný stisk tl. 2 a 3 na 5s

92 Seřízení spalování kalibrace zařízení RC ) Připojíme kalibrační zařízení na kotel připojovací svorkovnice na ovládacím panelu 2) Zapneme kotel do el. sítě a aktivujeme zimní režim 3) Zvolíme manuální kalibraci 4) Kalibrace se automaticky spustí 1. Fáze kalibrace při max. výkonu

93 Seřízení spalování kalibrace zařízení RC ) Ukončení kalibrace při max. výkonu Odpovídající hodnoty na analyzátoru = stiskneme Confirm Neodpovídající hodnoty pokračujeme bodem 6 (korekce) 6) Změnou hodnoty Combustion set upravíme hodnoty spalování 7) Po stisknutí tlačítka Confirm kotel zahájí kalibraci při stř. výkonu (med) 8) Po stisknutí tlačítka Confirm kotel zahájí kalibraci při min. výkonu (min) Při stř. a min. výkonu provádíme korekce stejným způsobem jako u max. výkonu. 9) Potvrzením nastavení je kalibrace ukončena.

94 Předepsané hodnoty nastavení

95 Přenos nastavení řídicí automatiky - servis Jednoduchý přenos nastavených parametrů automatiky při výměně řídicí automatiky. Modul Easy service Po výměně paměťového modulu je nutné provést kalibraci spalování kotle.

96 Odkouření FLEX 2 x 80 mm

97 Připojení kotle 80/125 komín 80mm Var.1 Var.2

98 Připojení kotle 60/100 komín 80mm Var.1 Var.2 Nízký strop

99

100 Kaskádové kotelny systém TKR IU 05 IU IU 04.10

101 TKR vlastnosti systému Pohodlné propojení kotlů a nadřazené regulace Možnost řízení až 32 kotlů v kaskádě Podpora plynových kotlů i elektrokotlů Možnost řízení kombinovaných kaskád z plynových a elektrických kotlů Umí předávat informace o poruchových stavech Podpora ohřevu TV včetně řídicího kotle Montáž na DIN lištu Uživatelsky příjemný dotykový displej Plně nahrazuje původní systém interface IU05 a IU04 Široké možnosti propojení s nadřazenou regulací OpenTherm 0-10 V Kontakt ON/OFF

102 TKR základní komponenty 1. TKR MAS/3 řídicí jednotka pro 3 kotle 2. TKR SOT modul rozšíření o další kotel 3. TKR DIS ovládací displej 4. TKR BUS sběrnice pro jednoduché a rychlé propojení 5. TKR REP modul poruchové signalizace 6. Napájecí zdroj napájení regulátoru 230 V / 5 V, 2,4 А 7. TKR KOM komunikační modul

103 TKR komponenty Dotykový displej pro nastavení - na DIN-lištu TKR DIS Napájecí zdroj Modul komunikace s automatikami DIMS a H-DIMS TKR KOM Modul signalizace poruchy a havárie TKR REP Modul pro připojení dalšího kotle TKR SOT Regulátor pro 2 kotle TKR MAS/ Regulátor pro 3 kotle TKR MAS/ Servisní displej pro nastavení REK GTP Propojovací sběrnice TKR BUS pro propojení TKR SOT a TKR REP bez kabelů, vestavba do DIN-lišty TKR BUS

104 TKR sady

105 Kaskádové kotelny systém TKR SCHÉMA ZAPOJENÍ - 2 kotle - Displej pro nastavení na DIN - lištu Venkovní čidlo К1 К2 Čidlo topného systému TKR DIS TKR MAS / 2 230v 5V / 2,4A 42719

106 Kaskádové kotelny systém TKR SCHÉMA ZAPOJENÍ - 2 kotle - Instalace bez displeje К1 К2 Venkovní čidlo Čidlo topného systému TKR MAS / 2 230V 5V / 2,4A

107 Kaskádové kotelny systém TKR SCHÉMA ZAPOJENÍ - 2 kotle - Nastavení regulátoru servisním displejem Servisní displej REK GTP Venkovní čidlo К1 К2 Čidlo topného systému TKR MAS / 2 230v 5V / 2,4A

108 OpenTherm Kaskádové kotelny systém TKR SCHÉMA ZAPOJENÍ 2 kotle S nadřazeným regulátorem PT 59X (CR 04) + signalizace poruchy a havárie Signál poruchy Čidlo topného systému Venkovní čidlo Signál havárie TKR DIS TKR MAS / 2 230v 5V / 2,4A TKR REP

109 Kaskádové kotelny systém TKR SCHÉMA ZAPOJENÍ 2 kotle S nadřazeným regulátorem VPT v rozvaděči pro max. 4 topné větve VPT Venkovní čidlo Čidlo topného systému SADA TKR MAS/2 TKR DIS TKR MAS / 2 230v 5V / 2,4A 42719

110 Kaskádové kotelny systém TKR SCHÉMA ZAPOJENÍ - 3 kotle - Displej pro nastavení na DIN - lištu Čidlo topného systému Venkovní čidlo TKR DIS TKR MAS / 3 230v 5V / 2,4A TKR DIS SADA TKR MAS/

111 Kaskádové kotelny systém TKR SCHÉMA ZAPOJENÍ - 3 kotle - Instalace bez displeje Venkovní čidlo Čidlo topného systému TKR MAS / 3 230v 5V / 2,4A SADA TKR MAS/

112 Kaskádové kotelny systém TKR SCHÉMA ZAPOJENÍ - 3 kotle - Nastavení regulátoru servisním displejem Venkovní čidlo Čidlo topného systému SADA TKR MAS/ TKR MAS / 3 230v 5V / 2,4A Servisní displej

113 OpenTherm Kaskádové kotelny systém TKR SCHÉMA ZAPOJENÍ 3 kotle S nadřazeným regulátorem PT 59X (CR 04) + signalizace poruchy a havárie Signalizace poruchy Venkovní čidlo Čidlo topného systému Signalizace havárie TKR MAS / 3 TKR REP 230v 5V / 2,4A TKR DIS SADA TKR MAS/ TKR REP 42720

114 Kaskádové kotelny systém TKR SCHÉMA ZAPOJENÍ 3 kotle S nadřazeným regulátorem VPT v rozvaděči pro max. 4 topné větve Signalizace poruchy Venkovní čidlo Signalizace havárie Čidlo topného systému TKR DIS TKR MAS / 3 230v 5V / 2,4A TKR REP TKR DIS SADA TKR MAS/ TKR REP 42720

115 Kaskádové kotelny systém TKR SCHÉMA ZAPOJENÍ 4 kotle Venkovní čidlo К1 К2 К3 К4 Signalizace poruchy Signalizace havárie Čidlo topného systému SADA TKR MAS/ SADA TKR SOT TKR TKR MAS MAS / 3 / 3 TKR SOT TKR REP 230v 5V / 2,4A TKR DIS

116 Kaskádové kotelny systém TKR SCHÉMA ZAPOJENÍ 5 kotlů Čidlo topného systému К1 К2 К3 К4 К5 Venkovní čidlo SADA TKR MAS/ SADA TKR SOT SADA TKR SOT TKR TKR MAS MAS / 3 / 3 TKR SOT TKR SOT 230v 5V / 2,4A TKR DIS TKR BUS

117 Kaskádové kotelny systém TKR SCHÉMA ZAPOJENÍ 9 kotlů К1 К2 К3 К4 К5 К6 К7 К8 К9 Venkovní čidlo Čidlo topného systému TKR MAS / 3 230V 5V / TKR SOT TKR SOT TKR SOT TKR SOT TKR SOT TKR SOT 2,4A TKR DIS SADA TKR MAS/ sad TKR BUS

118 Kaskádové kotelny systém TKR THERM TKR BOX

119 Kaskádové kotelny systém TKR Signalizace provozu a poruch

120 Kaskádové kotelny systém TKR Schéma Schéma zapojení zapojení řízení autonomní regulátorem ekvitermní s OT+ Schéma zapojení řízení signálem 0-10 V regulace

121 Kaskádové kotelny systém TKR Adresování kotlů v kaskádě Pomocí DIP přepínačů na modulech - max. 32 kotlů v kaskádě

122 Kaskádové kotelny systém TKR Ovládání a zobrazení Výchozí zobrazení Informační menu Zobrazení informací Skrytá inf. obrazovka Zobrazení informací konkr. kotle

123 Kaskádové kotelny systém TKR Nastavení - menu Vstup do MENU Volby: OT/ V Ekviterm VYP / ZAP

124 Kaskádové kotelny systém TKR Nastavení - menu

125 Kaskádové kotelny systém TKR

126 Volba regulace CMR 707 CMT 727 TRONIC 2032EX Honeywell Round VPT

127 Honeywell Round Honeywell Round Obsah balení

128 Zónový modulační regulátor VPT Dotykový displej Základní charakteristika ovládání až čtyř nezávislých topných okruhů (podlahových i s radiátory) řízení zón samostatnými pokojovými jednotkami nebo využití autonomní ekvitermní regulace řízení kotle komunikací OpenTherm komfortní řízení prostorové teploty v zónách jednoduché nastavení dálková kontrola a programování parametrů GSM, LAN, WIFI

129 Zónový modulační regulátor VPT varianta VPT/I varianta VPT/R

130 Příklad využití regulátoru VPT

131 Elegantní řešení hydraulického zapojení do 70 kw větev 1 větev 2 větev 3 2 okruhy 3 okruhy

132 Elegantní řešení hydraulického zapojení kaskády do 70 kw

133 Příklad využití regulátoru VPT

134 Regulátor VPT modul zabezpečení kotelny VPTPSK Možnost hlídání: THERM VPTPSK únik plynu v kotelně výskyt CO v kotelně minimální tlak vody v topném systému překročení maximální teploty v kotelně zaplavení kotelny tlačítko havarijního vypnutí kotelny signalizace a registrace otevření dveří kotelny ovládání havarijního uzávěru plynu vypnutí el. napájení kotlů signalizace poruchy signalizace havárie kotelny řízení dvou čerpadel v automatickém rezervním režimu

135 Regulátor VPT modul zabezpečení kotelny VPTPSK modul VPTPSK Provoz: - v kombinaci s VPT - autonomní Blokové schéma zapojení VPTPSK

136 Regulátor VPT modul dopouštění VPTADS VPTADS Modul automatického doplňování topného systému THERM VPTADS Hlídání tlaku v topném systému Zajištění automatického dopuštění Informace o chybových hlášeních ( )

137 Regulátor VPT webové rozhraní Komfortní webové rozhraní informace o provozu nastavení časových programů Informace o chybových hlášeních ( )
