Návod k instalaci a údržbě

Transkript

1 Návod k instalaci a údržbě

2

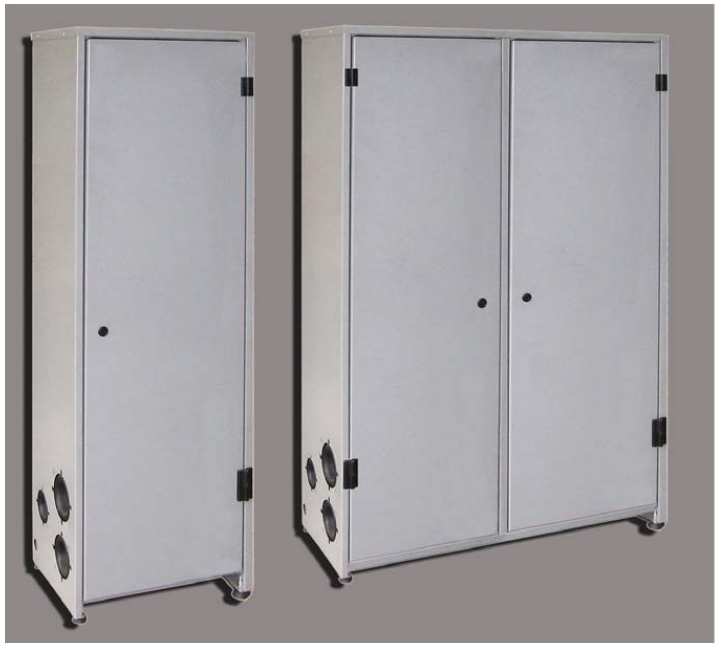

3 Úvod Vážený zákazníku, dekujeme, že jste si vybral kotel ENERGY TOP B z produkce firmy FERROLI s moderním pojetím a špičkovými technologiemi. Prosím čtěte tento návod pečlivě, jelikož obsahuje důležité informace o bezpečné instalaci, používání a údržbě. ENERGY TOP B je vysoko účinný modulární kondenzační kotel pro vytápění s velmi nízkými emisemi spalující zemní plyn nebo LPG s přípravou pro kaskádové zapojení. Každý modul ENERGY TOP B je opatřen jedním ( verze ) nebo dvěma ( verze ) hliníkovými trubkovými výměníky a premixovým hořákem umístěným ve vertikální skříni z opískované oceli v komaxitové úpravě odolné vůči atmosférickým vlivům. Každý okruh vody výměníku je osazen svým vlastním čerpadlem, které přivádí vodu do okruhu a následně jí přivádí zpět k ohřevu. Ovládací systém je řízen mikroprocesorem, který je ovládán skrze uživatelské rozhraní s velkým displejem, s možností kaskádového řazení. Ovládací panel

4

5

6

7

8

9

10 Konfigurace kaskády v řadě

11 Konfigurace kaskády v opozici Příklady konfigurace v opozici: 1 ENERGY TOP B ENERGY TOP B Hydraulický oddělovač

12 Charakteristika vody v systému V případě vody tvrdší než 25 Fr je NEZBYTNĚ NUTNÉ použít upravenou vodu pro předejetí usazování nečistot v kotli. Použití upravené vody je NEZBYTNĚ NUTNÉ v případě rozsáhlých systémů nebo častého dopouštění vody do systému. Pokud je nutné částečně, nebo úplně systém vypustit je NUTNÉ opět naplnit systém upravenou vodou.

13 Připojení kotle ENERGY TOP B je uvnitř vybaven třemi druhy potrubí (plyn, přívod vody a zpátečka) a odvod kondenzátu, který umožňuje jak kaskádové připojení, tak zapojení pro samostatný kotel. Potrubí je dimenzováno pro připojení kaskády až do výkonu 1000kW. Skříň obsahuje sadu přírub, těsnění a šroubů potřebných pro pripojení. Na objednání je dodáván KIT X0 obsahující 3 zaslepovací a 3 připojovací příruby s příslušným těsněním pro připojení do systému. Připojení jednoho modulu Po určení, na které straně kotle bude přípojka plynu a vody, usaďte trubku na místo a připojte přírubu ze sady. Nezapomeňte správně usadit těsnění, které je v sadě. Pripojte trubku Ø40 pro odvod kondenzátu. Zapojte záslepky dodávané v sadě na opačné straně kotle pomocí speciálních těsnění. 1 Vstup plynu 2 Výstup ÚT 3 Zpátečka ÚT 4 Výstup kondenzátu 5 Záslepky kit X0 6 Záslepky kit X0

14 Připojení několika modulů do řady Zapojte první kotel do systému včetne plynových trubek, ale bez záslepek na protilehlé straně. Na tuto stranu zapojte druhý kotel a ujistěte se, že je správně zapojen odvod kondenzátu. Vložte těsnění z priložené sady mezi potrubí obou modulů. Umístěte šroubky z priložené sady zevnitř prvního kotle tak, aby prošly skrze první kotel do druhého. Přitáhněte matky na šroubech ze vnitřní strany druhého kotle. Před úplným dotažením matek se ujistěte, že je správně vloženo těsnění a spojte trubky odvodu kondenzátu obou kotlů. Pevně dotáhněte všechny matky na šroubech a postup opakujte pro zapojení dalšího kotle. 1 Vstup lpynu 2 Výstup ÚT 3 Zpátečka ÚT 4 Odvod kondenzátu 5 Záslepka KIT X0 6 Záslepka KIT X0 7 Těsnění a šrouby Připojení několika modulů do opozice Pro propojení kotlů do série je možno objednat KIT X0 obsahující 3 kusy U propojek pro plyn vodu a zpátečku. Zapojte první kotel do systému včetne plynových trubek, za použití trubek a těsnění z kitu X0 Připojte druhý kotel a ujistěte se, že je správně zapojen odvod kondenzátu. Vložte těsnění z priložené sady mezi potrubí obou modulů. Umístěte šroubky z priložené sady zevnitř prvního kotle tak, aby prošly skrze první kotel do druhého. Přitáhněte matky na šroubech ze vnitřní strany druhého kotle. Před úplným dotažením matek se ujistěte, že je správně vloženo těsnění a spojte trubky odvodu kondenzátu obou kotlů. Pevně dotáhněte všechny matky na šroubech. A Modul 1 B Modul C Modul 3 D Modul 4 1 Vstup plynu 2 Výstup ÚT 3 Zpátečka ÚT 5 Zaslepovací příruba 7 Vrtaná příruba 8 Těsnění a šrouby

15 Legenda k příkladům zapojení I Zabezpečovací zařízení ISPESL D Hydraulický oddělovač 42 Čidlo teploty TV ( nedodáváno ) 72 Pokojový termostrat ( nedodáván ) 72b Druhý pokojový termostat ( nedodáván ) 95 Trojcestný ventyl s pružinovým zpětným chodem ( nedodáván ) 130 Nabíjecí čerpadlo zásobníku TV ( nedodáváno ) 138 Čidlo venkovní teploty ( nedodáváno ) 139 Dálkové ovládání ( nedodáváno ) 298 Čidlo teploty kaskády ( nedodáváno ) 306 Čerpadlo systému ÚT ( nedodáváno ) 307 Druhé čerpadlo systému ÚT ( nedodáváno ) SM Čidlo teploty zóny ( dodáváno s FZ 4 ) TS Havarijní termostat ( nedodáván ) PZ Čerpadlo zóny FZ4 Zónový regulátor Parametry Každý způsob zapojení vyžaduje specifické nastavení parametrů menu kotle. Pro jednotlivé zapojení nastavte parametry dle popisů u jednotlivých schémat. Servisní menu Stlačte tlačítko Reset na 10 vteřin k přístupu do servisního menu. Tlačítkama pro úpravu teploty ÚT je možno vybrat jednu ze čtyřech nabídek menu: ts parametrické menu,in informační menu, Hi historie poruch, Re reset historie poruch. Vyberte nabídku ts a potvrďte tlačítkem Reset K dispozici je 29 parametrů modifikovatelných i z dálkového ovládání. Tlačítky pro ÚT listujete v parametrech, tlačítky pro TV měníte hodnotu parametru. Hodnota je uložena automaticky. Stlačte Reset pro návrat do servisního menu. Stlačte Reset na 10 vteřin pro návrat do standardního zobrazení. Konfigurační menu Stlačte tlačítko Léto/Zima na 10 vteřin pro přístup do konfiguračního menu. K dispozici je 21 parametrů. Tlačítky pro ÚT listujete v parametrech, tlačítky pro TV měníte hodnotu parametru. Hodnota je uložena automaticky. Stlačte Léto/Zima na 10 vteřin pro návrat do standardního zobrazení. Jeden přímý okruh Nastavte parameter P02 parametrického menu na 4 Nastavte parameter P02 konfiguračního menu na 1 Nastavte parameter P09 konfiguračního menu na 1

16 Jeden přímý okruh a ohřev TV pomocí čerpadla Nastavte parameter P02 parametrického menu na 5 Nastavte parameter P02 konfiguračního menu na 1 Nastavte parameter P09 konfiguračního menu na 1 Jeden přímý okruh a ohřev TV pomocí trojcestného ventylu Nastavte parameter P02 parametrického menu na 6 Nastavte parameter P02 konfiguračního menu na 1 Nastavte parameter P09 konfiguračního menu na 1 Nastavte parameter P11 konfiguračního menu na 1

17 Dva přímé okruhy Nastavte parameter P02 parametrického menu na 4 Nastavte parameter P01 konfiguračního menu na 4 Nastavte parameter P02 konfiguračního menu na 1 Nastavte parameter P09 konfiguračního menu na 1 Dva mixované okruhy a jeden přímý okruh Nastavte parameter P02 parametrického menu na 4 Nastavte parameter P02 konfiguračního menu na 1 Nastavte parameter P09 konfiguračního menu na 1 FZ4 propojte dle návodu k regulátoru

18 Dva mixované okruhy, jeden přímý okruh a příprava TV pomocí čerpadla Nastavte parameter P02 parametrického menu na 5 Nastavte parameter P02 konfiguračního menu na 1 Nastavte parameter P09 konfiguračního menu na 1 FZ4 propojte dle návodu k regulátoru

19

20 42 Čidlo teploty TV 72 Pokojový termostat 72b Pokojový termostat 95 Trojcestný ventyl A topná fáze B TV fáze C - neutrál Poznámka: při použití ventylu s pružinovou zpátečkou použijte kontakty B a C 130 Čerpadlo TV 138 Čidlo venkovní teploty 139 Dálkové ovládání 298 Čidlo teploty kaskády 299 Vstup 1-10V 300 Signál činnosti hořáku beznapěťový 301 Signál poruchy kotle beznapěťový 302 Dálkový reset 230V 306 Čerpadlo ÚT 307 Čerpadlo ÚT

21

22 Přímé propojení Φ80 kód X0 Každý samostatný modul může být propojr přímo koncovkou X0. Každá sada se skládá z Ø 80 koncovky s mřížkou ( 3 ), těsněním ( 1 ) a centrovacím kroužkem. Na modelech se používají dvě sady na jeden kotel a na modelech pouze jedna sada.

23 Výkon kaskády Průměr potrubí Odvod kondenz. Připojovací kus Prodlužovací kus Koleno 90

24 Instalace odkouření Připevněte držáky odkouření do připravených otvorů. Obr 38 v řadě, obr.39 v opozici. Nastavte výšku a sklon jednotlivých držáků, aby byl zachován sklon potrubí k odvodu kondenzátu. Zkompletujte systém odkouření

25 Umístěte odkouření do držáků na kotlích a připevněte pomocí pásek. Připevněte odvod kondenzátu Vložte zpětné klapky. Povolením šroubu D seřiďte potřebnou délku pro připojení ke sběrači.

26 Odvod kondenzátu Kotle jsou opatřeny interní uzávěrkou odvodu kondenzátu do interního kondenzačního potrubí. Kondenzační potrubí pro jeden kotel Kondenzační potrubí pro více kotlů

27

28

29 F12 porucha čidla teploty TV, F38 porucha čidla průtoku A42 stejná jak F42 A61,A63,A64,A65,F66 porucha el. desky zkontrolujte zemnění, případně vyměňte desku

30 Technická data a charakteristiky Legenda k obrázkům 7 Vstup plynu 10 Výstup ÚT 11 Zpátečka ÚT 14 Pojišťovací ventil 16 Ventilátor 22 Hořák 29 Zběrač odvodu spalin 32 Čerpadlo ÚT 36 Automatický odvzdušňovací ventil 38 Snímač průtoku 42 Snímač teploty TV 44 Plynový ventil 72 Pokojový termostat 72b Druhý pokojový termostat 81 Zapalovací elektroda 82 Ionizační elektroda 95 Trojcestný ventil A topná fáze B fáze TV C - Nula 98 Vypínač 114 Snímač tlaku vody 130 Nabíjecí čerpadlo TV 138 Čidlo venkovní teploty 139 Dálkové ovládání 154 Trubka odvodu kondenzátu 179 Zpětná klapka 186 Čidlo teploty zpátečky 191 Čidlo teploty spalin 193 Sifon 196 Vana kondenzátu 215 Redukce přísunu vzduchu 220 Deska zapalovací elektroniky 252 Vypouštěcí kohout 253 Vypouštěcí kohout 278 Dvojité čidlo 298 Kaskádové čidlo 299 Vstup signálu 1-10V 300 Kontakt funkce hořáku ( beznapěťový ) 301 Kontakt hlášení poruch ( beznapěťový ) 302 Kontakt dálkového resetu poruch ( 230V ) 306 Oběhové čerpadlo ÚT 307 Oběhové čerpadlo ÚT 1 Vstup plynu 2 Výstup ÚT 3 Zpátečka ÚT

31

32

33 Tlakové ztráty ENERGY TOP B ENERGY TOP B

34 Elektrické schéma A jen modely ENERGY TOP B Pozn: Před připojením pokojového termostatu odstraňte jumper ze svorkovnice.

35

36
