Zpracování 3D návrhu herny a lehárny

Transkript

1 MŠ Revoluční Zpracování 3D návrhu herny a lehárny

2 MŠ Revoluční - řešení herny SV 297cm jedn. cm Půdorys

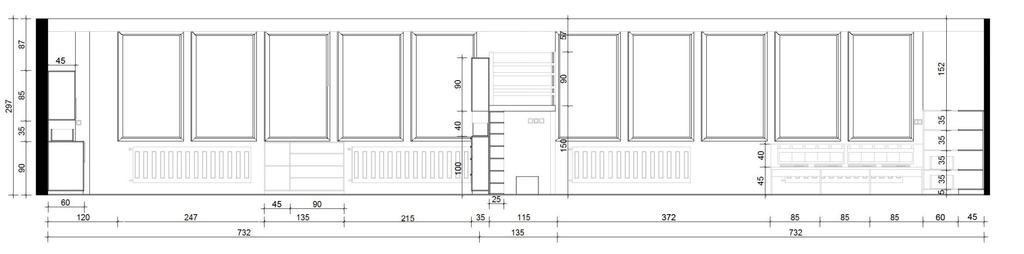

3 MŠ Revoluční - řešení herny Řez A u veškerého nábytku z DTDL pohledové hrany ABS 2mm rozměry nábytku přizpůsobí stolař dle přesného zaměření na místě červeně v dokumentaci zaznačeny stávající vypínače a zásuvky - u těch, které jsou překryty nábytkovými sestavami, prosím o otevření zad/bočnic skříněk tak, aby byly přístupné příp. rozmístění průchodek v rámci nábytku! Elektroinstalace nebudou stavebně upravovány! Pás výmalby pod stropem po celém obvodu místnosti - v bílém odstínu výška - 20cm - optické snížení vyšších stropů tapeta Otevřená policová skříňka v prostoru mezi radiátory - barevně dle vizualizualizací - u veškerých policových sestav prosím o rastr v bočnicích - police musí být volně stavitelné s ohledem na variabilitu úložných boxů - radiátory volné bez krytů Posedová lavice navazující na rohovou skříňkovou sestavu - umístěna před radiátorem - opěrná záda formou desek dle projektu nebo bez opěrky dle klienta

4 MŠ Revoluční - řešení herny Řez A - detail u veškerého nábytku z DTDL pohledové hrany ABS 2mm rozměry nábytku přizpůsobí stolař dle přesného zaměření na místě červeně v dokumentaci zaznačeny stávající vypínače a zásuvky - u těch, které jsou překryty nábytkovými sestavami, prosím o otevření zad/bočnic skříněk tak, aby byly přístupné příp. rozmístění průchodek v rámci nábytku! Elektroinstalace nebudou stavebně upravovány!

5 MŠ Revoluční - řešení herny Řez B u veškerého nábytku z DTDL pohledové hrany ABS 2mm rozměry nábytku přizpůsobí stolař dle přesného zaměření na místě červeně v dokumentaci zaznačeny stávající vypínače a zásuvky - u těch, které jsou překryty nábytkovými sestavami, prosím o otevření zad/bočnic skříněk tak, aby byly přístupné příp. rozmístění průchodek v rámci nábytku! Elektroinstalace nebudou stavebně upravovány! Barevné pruhy výmalby - dle vizualizací tapeta tapeta Pracovní místo vychovatelky - pevná podnož tl.36mm vlevo - vpravo pod pracovní deskou skříňková sestava - prostor pro PC a uzamykatelná skříňka - pracovní deska dvojité tl. 36mm - vedle stolu mobilní zásuvkový kontejner - centrálně uzamykatelný - na kontejneru umístěna kopírka š37x v12 x hl.44 cm (při kopírování 87cm)

6 MŠ Revoluční - řešení herny Řez C u veškerého nábytku z DTDL pohledové hrany ABS 2mm rozměry nábytku přizpůsobí stolař dle přesného zaměření na místě červeně v dokumentaci zaznačeny stávající vypínače a zásuvky - u těch, které jsou překryty nábytkovými sestavami, prosím o otevření zad/bočnic skříněk tak, aby byly přístupné příp. rozmístění průchodek v rámci nábytku! Elektroinstalace nebudou stavebně upravovány! Vzpěra stolu výšky 10-15cm proti prohýbání pracovní desky tapeta Kuchyňka a dětská sedací souprava ze stávajícího vybavení MŠ - kuchyňka zůstává na stejném místě, pouze doplnit výmalbou a tapetou Deska psacího stolu ze zdvojené síly lamina 36mm, kabeláž (lampa, PC aj.) protažena průchodkou

7 MŠ Revoluční - řešení herny Řez D u veškerého nábytku z DTDL pohledové hrany ABS 2mm rozměry nábytku přizpůsobí stolař dle přesného zaměření na místě červeně v dokumentaci zaznačeny stávající vypínače a zásuvky - u těch, které jsou překryty nábytkovými sestavami, prosím o otevření zad/bočnic skříněk tak, aby byly přístupné příp. rozmístění průchodek v rámci nábytku! Elektroinstalace nebudou stavebně upravovány! Horní deska v oblém tvaru ze zdvojené síly lamina 36mm (dle rozpočtu zdvojené lamino eliminovat - konstrukčně doporučí stolař)

8 MŠ Revoluční - řešení herny Řez E u veškerého nábytku z DTDL pohledové hrany ABS 2mm rozměry nábytku přizpůsobí stolař dle přesného zaměření na místě červeně v dokumentaci zaznačeny stávající vypínače a zásuvky - u těch, které jsou překryty nábytkovými sestavami, prosím o otevření zad/bočnic skříněk tak, aby byly přístupné příp. rozmístění průchodek v rámci nábytku! Elektroinstalace nebudou stavebně upravovány! tapeta U veškerých policových sestav prosím o rastr v bočnicích - police musí být volně stavitelné s ohledem na variabilitu úložných box - uvnitř uzavřených skříněk 1-2police - určí klient

9 MŠ Revoluční - řešení herny Řez F u veškerého nábytku z DTDL pohledové hrany ABS 2mm rozměry nábytku přizpůsobí stolař dle přesného zaměření na místě červeně v dokumentaci zaznačeny stávající vypínače a zásuvky - u těch, které jsou překryty nábytkovými sestavami, prosím o otevření zad/bočnic skříněk tak, aby byly přístupné příp. rozmístění průchodek v rámci nábytku! Elektroinstalace nebudou stavebně upravovány! tapeta Plnovýsuvné šuplíky pro ukládání potřeb pro kreslení apod. - výšky šuplíků dle výkresu příp. upřesní klient

10 MŠ Revoluční - řešení herny Řez G u veškerého nábytku z DTDL pohledové hrany ABS 2mm rozměry nábytku přizpůsobí stolař dle přesného zaměření na místě červeně v dokumentaci zaznačeny stávající vypínače a zásuvky - u těch, které jsou překryty nábytkovými sestavami, prosím o otevření zad/bočnic skříněk tak, aby byly přístupné příp. rozmístění průchodek v rámci nábytku! Elektroinstalace nebudou stavebně upravovány! tapeta Konstrukce vyvýšeného podia - polomasivní - sloupky - smrkový masiv - nohy podesty a zábradlí 80x80mm - opláštěná deskami DTDL 18mm v bílé barvě dle vizualizací - pochozí deska podesty - DTDL 18mm Egger Dub Gladstone pískový viz výpis materiálu - sloupky v rozích podesty a u žebříků průběžné od podlahy - konstrukci podesty upřesní stolař

11 MŠ Revoluční - řešení herny Řez H u veškerého nábytku z DTDL pohledové hrany ABS 2mm rozměry nábytku přizpůsobí stolař dle přesného zaměření na místě červeně v dokumentaci zaznačeny stávající vypínače a zásuvky - u těch, které jsou překryty nábytkovými sestavami, prosím o otevření zad/bočnic skříněk tak, aby byly přístupné příp. rozmístění průchodek v rámci nábytku! Elektroinstalace nebudou stavebně upravovány! Umístění tabule mezi sloupky vyvýšeného podia - Homapal kovolaminát - příp. deska natřená tabulovou barvou Přístupové schodiště k vyvýšenému podiu - formou úložné sestavy otevřených skříněk - první sloupky před schodištěm kotvené do podlahy - další dva sloupky průběžné od podlahy příp. kotvené do sestavy - určí stolař

12 MŠ Revoluční - řešení herny Řez I u veškerého nábytku z DTDL pohledové hrany ABS 2mm rozměry nábytku přizpůsobí stolař dle přesného zaměření na místě červeně v dokumentaci zaznačeny stávající vypínače a zásuvky - u těch, které jsou překryty nábytkovými sestavami, prosím o otevření zad/bočnic skříněk tak, aby byly přístupné příp. rozmístění průchodek v rámci nábytku! Elektroinstalace nebudou stavebně upravovány! tapeta tapeta Umístění stávající kuchyňky z vybavení MŠ

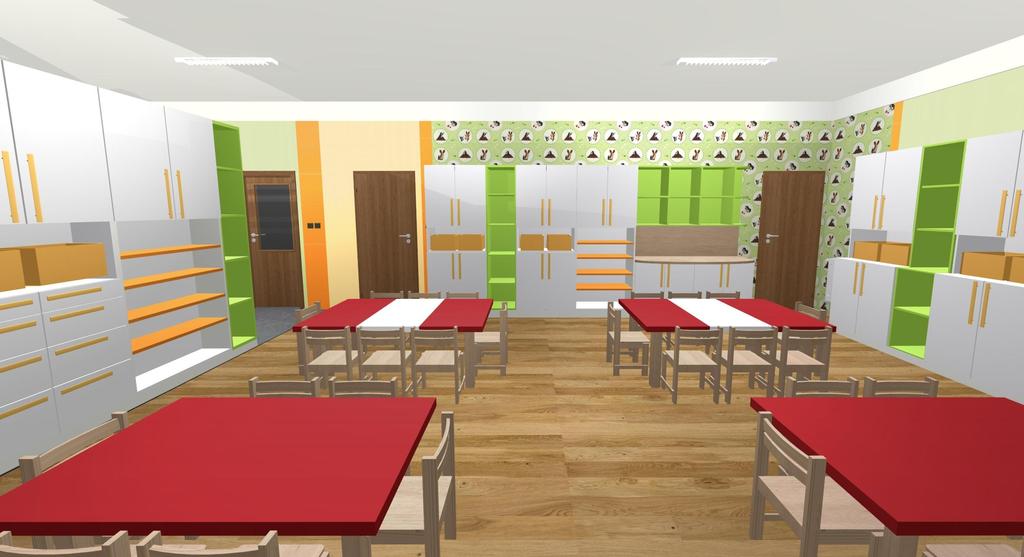

13 MŠ Revoluční - řešení herny Vizualizace Pohled na jídelnu výmalba Dulux v kombinaci zelené, sv. žluté a oranžové horizontální pruh v-20cm pod stropem kvůli optickému snížení vyšších stropů tapeta se zvířátkovým motivem - umístění dle vizualizací podlahová krytina stávající - kombinovaná - vinylová tm. šedá a plovoucí podlaha v dřevodekoru nábytek vč. vyvýšeného podia stolařská výroba na míru dle kótovaných výkresů

14 MŠ Revoluční - řešení herny Vizualizace Pohled od oken na jídelnu u kuchyně ukončena horní zavěšená sestava rohovým dílem se zaoblenými policemi pod ní spodní uzavřené skříňky s odkládací deskou na talíře oblého tvaru - zaoblení určí stolař zádová deska stejného dekoru jako odkládací - až po horní skříňky výmalba v barevných pruzích a použití tapety dle vizualizací

15 MŠ Revoluční - řešení herny Vizualizace Pohled na úložné sestavy v jídelně rozmístění stávajících stolků a židliček - rozměry viz kótované řezy a půdorys u kuchyně sestava k odkládání talířů apod. police v sestavách volně stavitelné, rastr v bočnicích vlevo sestava hl.35cm, k ukládání výtvarných potřeb a také šanonů

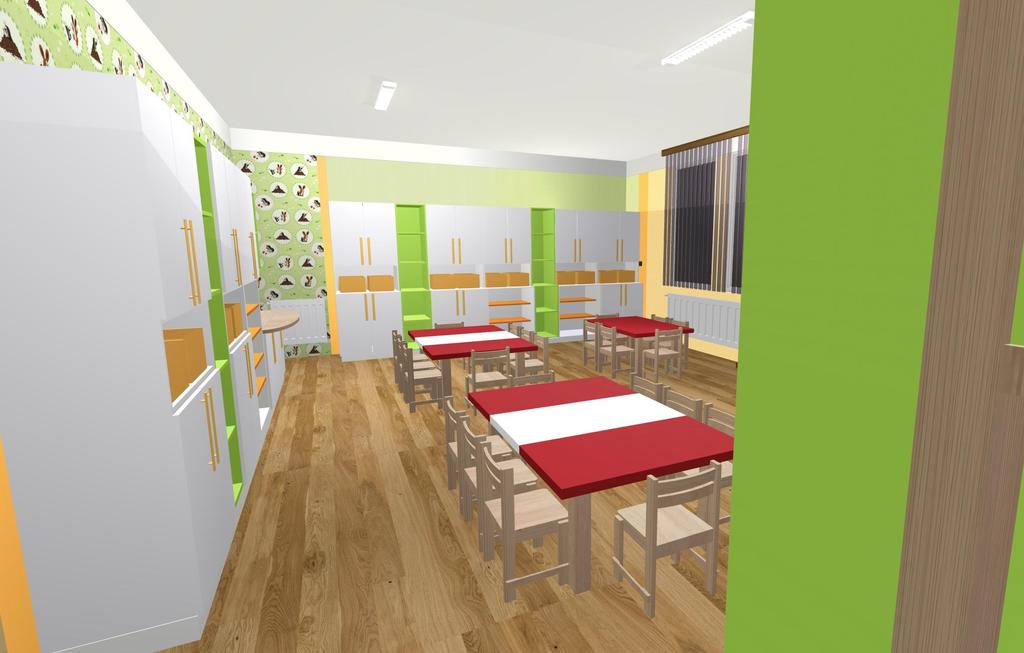

16 MŠ Revoluční - řešení herny Vizualizace Pohled od vstupu z šatny na jídelnu

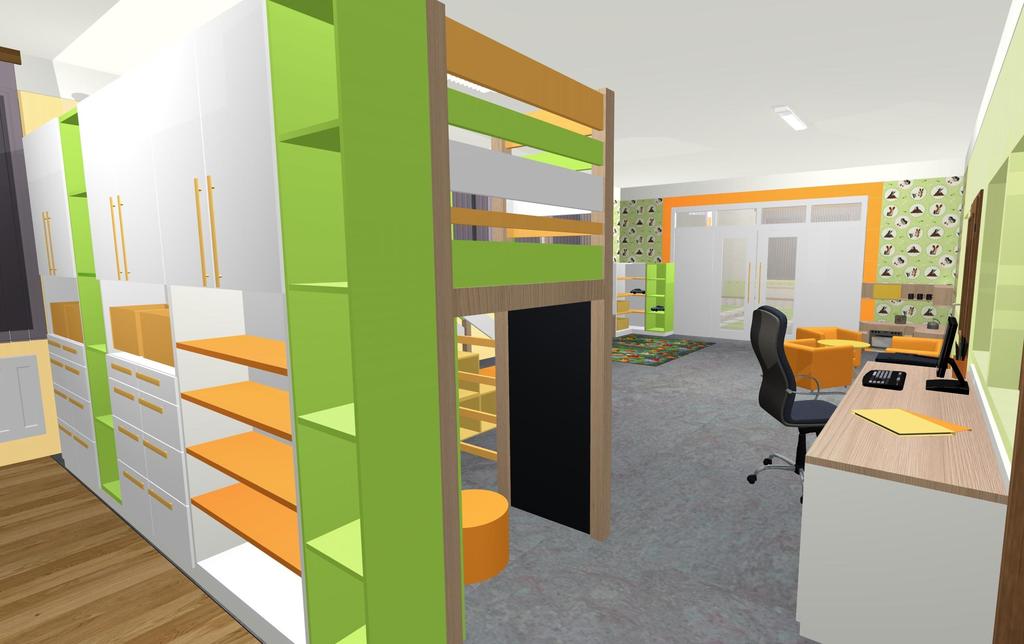

17 MŠ Revoluční - řešení herny Vizualizace Pohled od vstupu z šatny na herní část

18 MŠ Revoluční - řešení herny Vizualizace Pohled od vstupu z šatny pod podiem kosmetický stolek s taburetkami a zrcadlem - umístěn mezi policovými regály zrcadlo ukotvené/lepené na zadní desku products/ /#/ s/catalog/products/ /

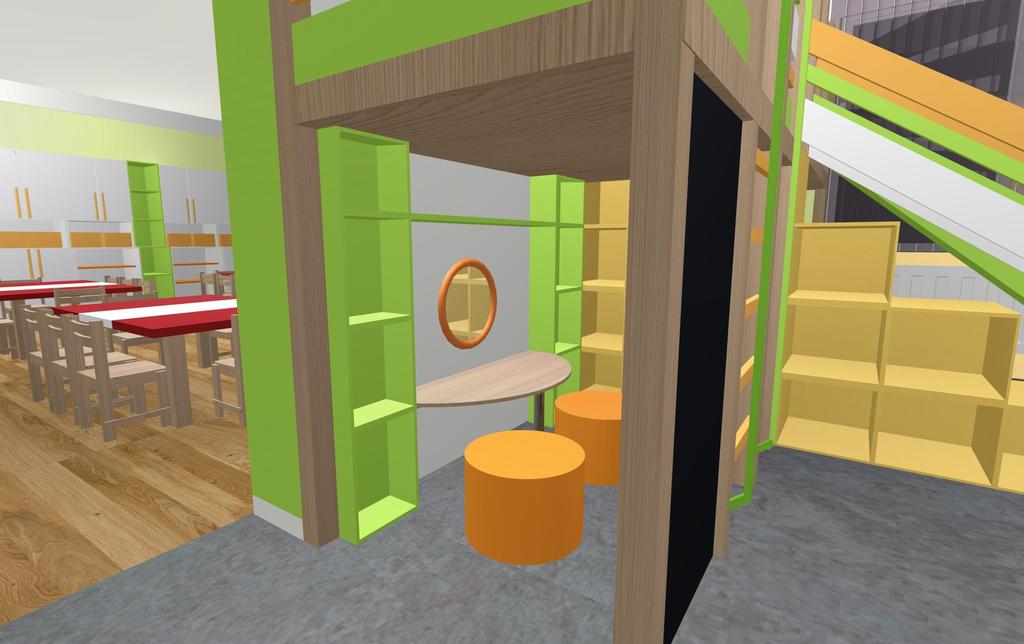

19 MŠ Revoluční - řešení herny Vizualizace Pohled na kosmetický stolek pod podiem

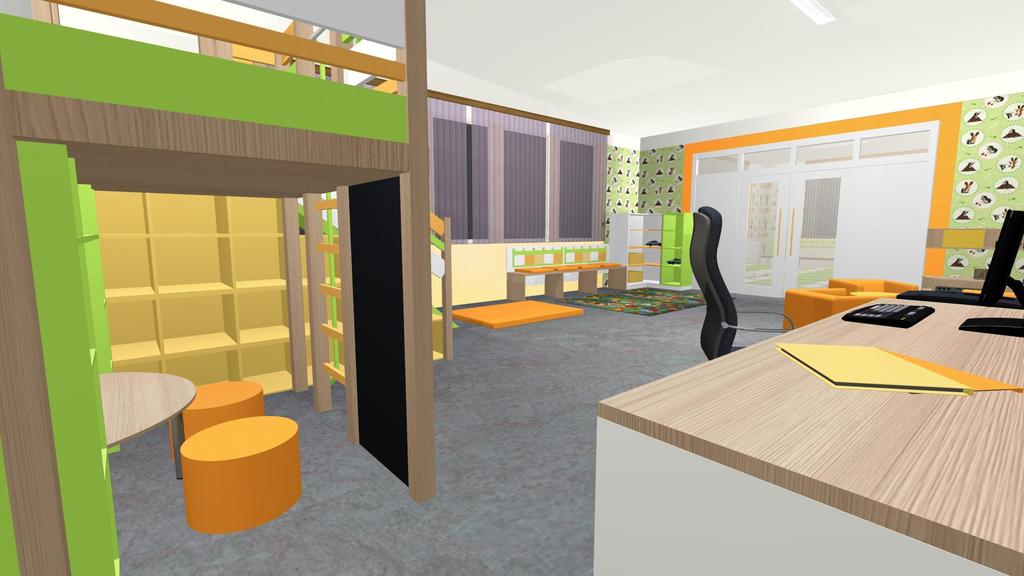

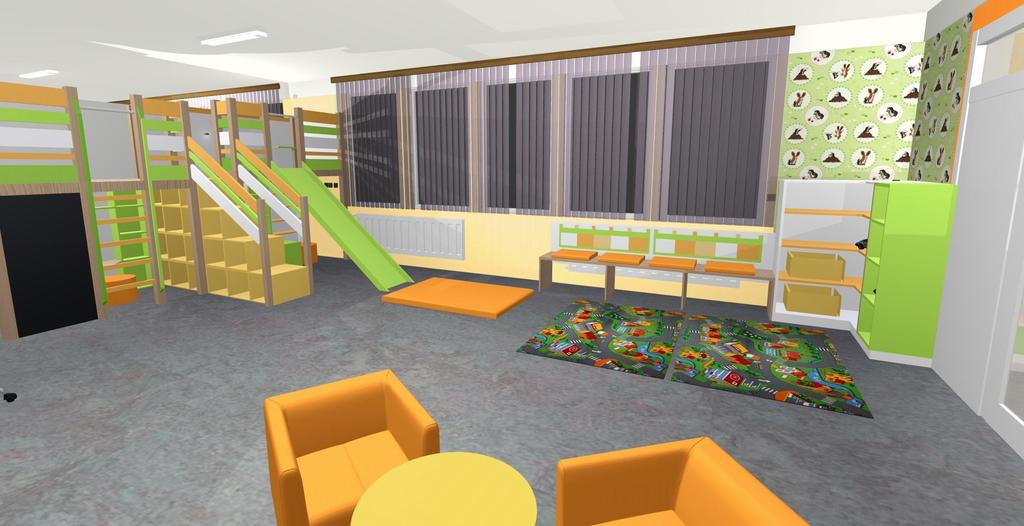

20 MŠ Revoluční - řešení herny Vizualizace Pohled od psacího stolu na hernu

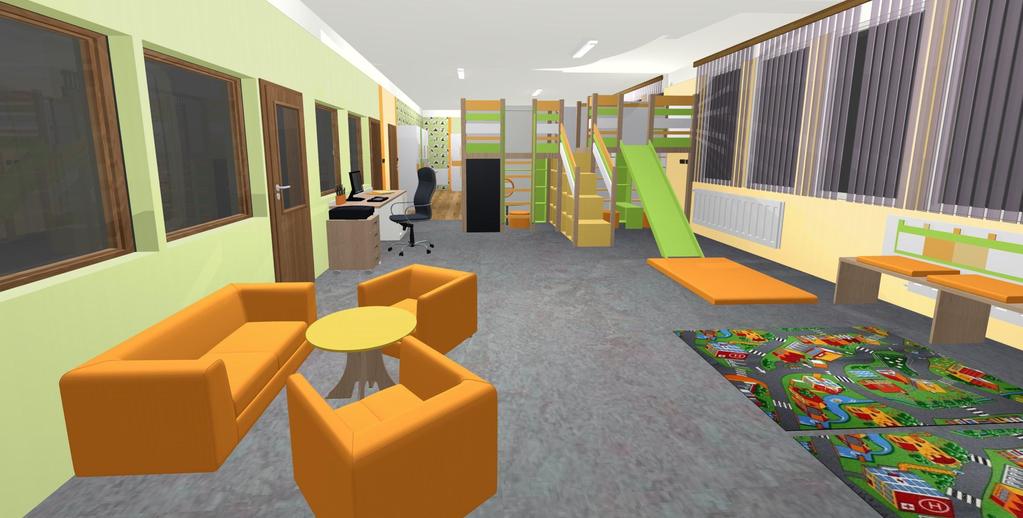

21 MŠ Revoluční - řešení herny Vizualizace Pohled - detail - na vyvýšené podium vyvýšené podium - pod podestou vlevo 140cm vč. konstrukce podesty, vpravo 150cm dole umístění policových regálů a kosmetického stolku nahoře vlevo volný prostor se sedáky, žíněnkou apod., vpravo skluzavka u průchodů v zábradlí - nad žebříkem i skluzavkou - umístění zábran ve v-80cm proti přepadnutí z/index.php?id_product=15 7&controller=product

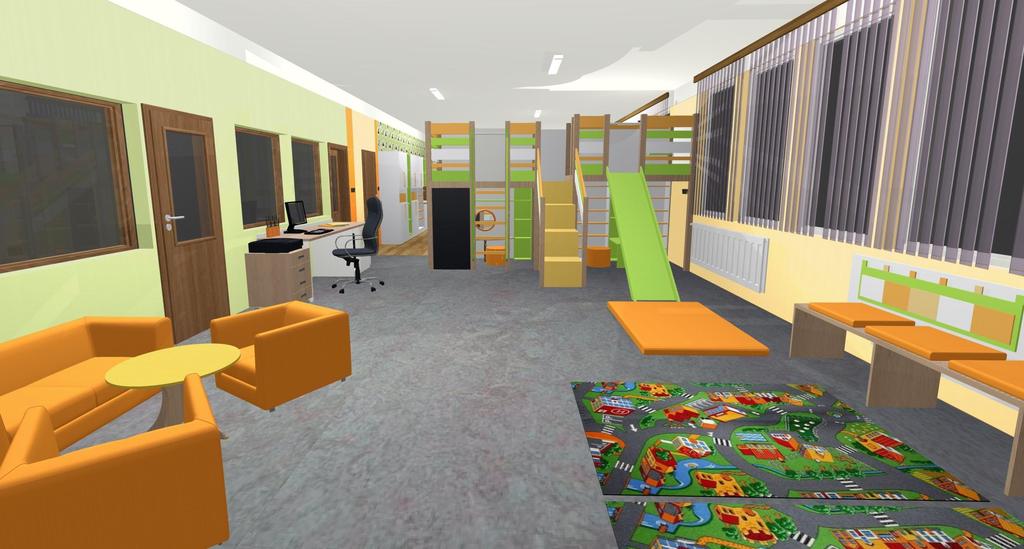

22 MŠ Revoluční - řešení herny Vizualizace Pohled od kuchyňky na vyvýšené podium podium přístupné po schodišti (formou skříňkové úložné sestavy), výška jednotlivých stupňů dle kótovaných výkresů hl. schodů 40cm, poslední schod 115cm zábradlí se sloupky 80x80mm ze smrkového masivu výplně zábradlí DTDL 18mm s hranou ABS 2mm barvy dle výpisu materiálu nebo smrkové desky lakované RAL dle výpisu posedové lavice v rohu před radiátorem bez soklu - umístění větších boxů se stavebnicemi

23 MŠ Revoluční - řešení herny Vizualizace Pohled na vyvýšené podium od posedové lavice otevřené policové sestavy pod podiem hl.25cm, kotvené do konstukce podesty vpravo pod podiem nízký stolek kotvený do policového regálu - hl. 80cm - s taburetkami skluzavka sv.zelená - d 2,95m z tvrzeného plastu, kotvená ve výšce 1,5m Závora u žebříku i skluzavky

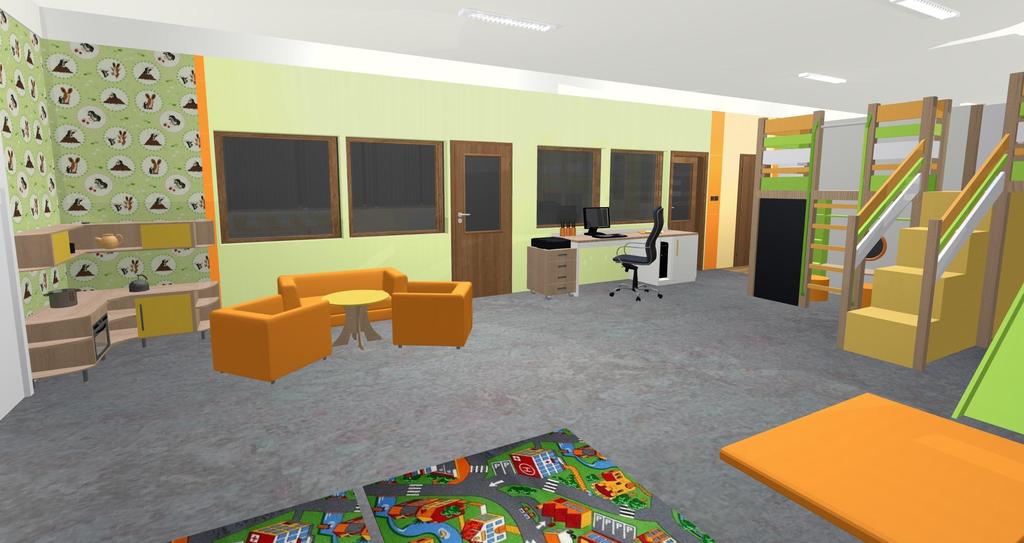

24 MŠ Revoluční - řešení herny Vizualizace Pohled na kuchyňku a pracovní stůl pracovní místo pro vychovatelku/učitelku s pevnou podnoží vlevo, vpravo pod pracovní deskou skříňková sestava - prostor pro PC a uzamykatelná skříňka pod prac.deskou tl.36mm vzpěra formou desky 10-15cm proti prohýbání stolu příp. plnovýsuvné šuplíky dle klienta hl. 6cm vedle stolu mobilní zásuvkový kontejner s centrálním uzamykáním zásuvek na kontejneru umístěna kopírka - rozměr š37 x hl.44 x v12cm, při kopírování hl.87cm

25 MŠ Revoluční - řešení herny Vizualizace Pohled od lavice na sestavu pod podiem vpravo

26 MŠ Revoluční - řešení lehárny SV 297cm jedn. cm Půdorys

27 MŠ Revoluční - řešení lehárny Řez A u veškerého nábytku z DTDL pohledové hrany ABS 2mm rozměry nábytku přizpůsobí stolař dle přesného zaměření na místě červeně v dokumentaci zaznačeny stávající vypínače a zásuvky - u těch, které jsou překryty nábytkovými sestavami, prosím o otevření zad/bočnic skříněk tak, aby byly přístupné příp. rozmístění průchodek v rámci nábytku! Elektroinstalace nebudou stavebně upravovány! Pás výmalby pod stropem po celém obvodu místnosti - v bílém odstínu výška - 20cm - optické snížení vyšších stropů Umístění žebřinového stojanu - rozměr cca 1,5 x 1,0m tapeta tapeta Posedové lavice - rozděleny na 6 ks viz výkres - spodní část pod sedací deskou pro ukládání papučí - bez zad - za lavicemi jsou radiátory - opěrky před radiátory s mezerami mezi deskami, příp. u všech lavic snížit výšku opěrek - dle klienta - v horní části opěrek věšáčky na odkládání oblečení

28 MŠ Revoluční - řešení lehárny Řez B u veškerého nábytku z DTDL pohledové hrany ABS 2mm rozměry nábytku přizpůsobí stolař dle přesného zaměření na místě červeně v dokumentaci zaznačeny stávající vypínače a zásuvky - u těch, které jsou překryty nábytkovými sestavami, prosím o otevření zad/bočnic skříněk tak, aby byly přístupné příp. rozmístění průchodek v rámci nábytku! Elektroinstalace nebudou stavebně upravovány! Umístění stávajícího klavíru Žebřiny š-85cm taktéž stávající tapeta tapeta

29 MŠ Revoluční - řešení lehárny Řez C u veškerého nábytku z DTDL pohledové hrany ABS 2mm rozměry nábytku přizpůsobí stolař dle přesného zaměření na místě červeně v dokumentaci zaznačeny stávající vypínače a zásuvky - u těch, které jsou překryty nábytkovými sestavami, prosím o otevření zad/bočnic skříněk tak, aby byly přístupné příp. rozmístění průchodek v rámci nábytku! Elektroinstalace nebudou stavebně upravovány! Policové regály nad topením i po bocích úschovny - rastr v bočnicích - ukládání přikrývek a polštářů Umístění stojanů na lehátka Oscar - lehátko 130x60x15cm - každý stojan pro 10ks - kontakt výrobce dodán MŠ - cz - příp. lehátka stohovat na sebe

30 MŠ Revoluční - řešení lehárny Řez D u veškerého nábytku z DTDL pohledové hrany ABS 2mm rozměry nábytku přizpůsobí stolař dle přesného zaměření na místě červeně v dokumentaci zaznačeny stávající vypínače a zásuvky - u těch, které jsou překryty nábytkovými sestavami, prosím o otevření zad/bočnic skříněk tak, aby byly přístupné příp. rozmístění průchodek v rámci nábytku! Elektroinstalace nebudou stavebně upravovány! tapeta tapeta

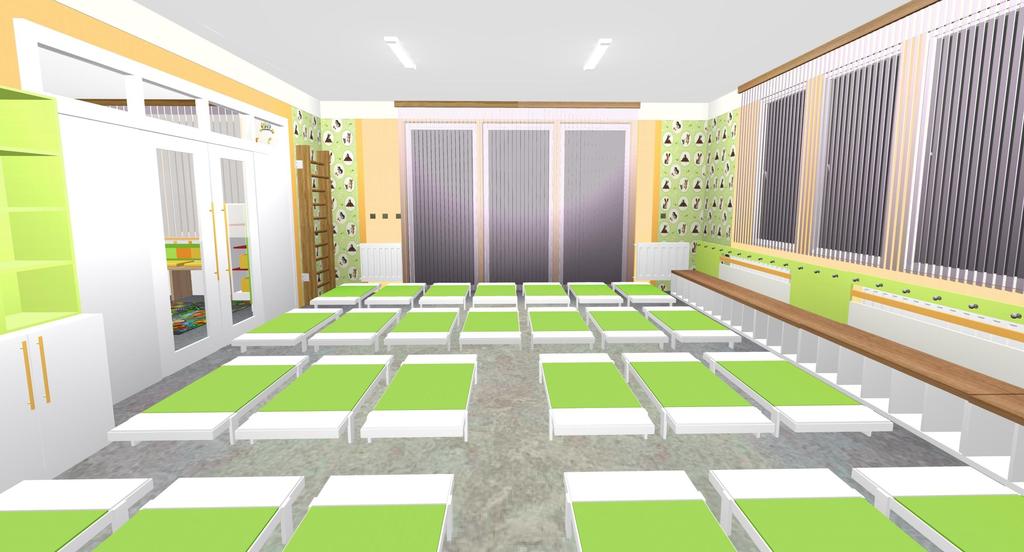

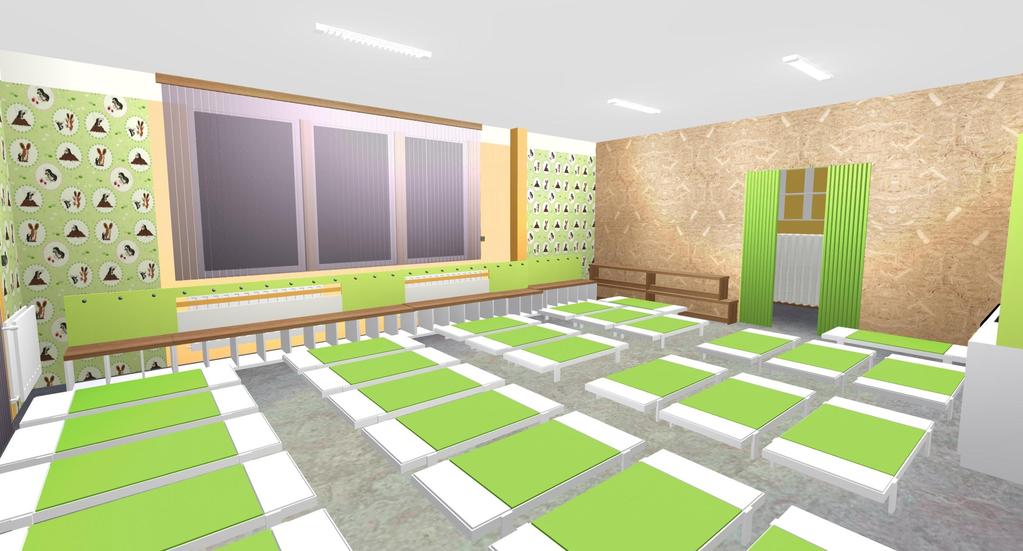

31 MŠ Revoluční - řešení lehárny Vizualizace Pohled od oken na lehárnu výmalba Dulux v kombinaci zelené, žluté a oranžové horizontální pruh v-20cm pod stropem kvůli optickému snížení vyšších stropů tapeta se zvířátkovým motivem - umístění dle vizualizací podlahová krytina stávající - vinylová tm. šedá nábytek výroba na míru dle kótovaných výkresů

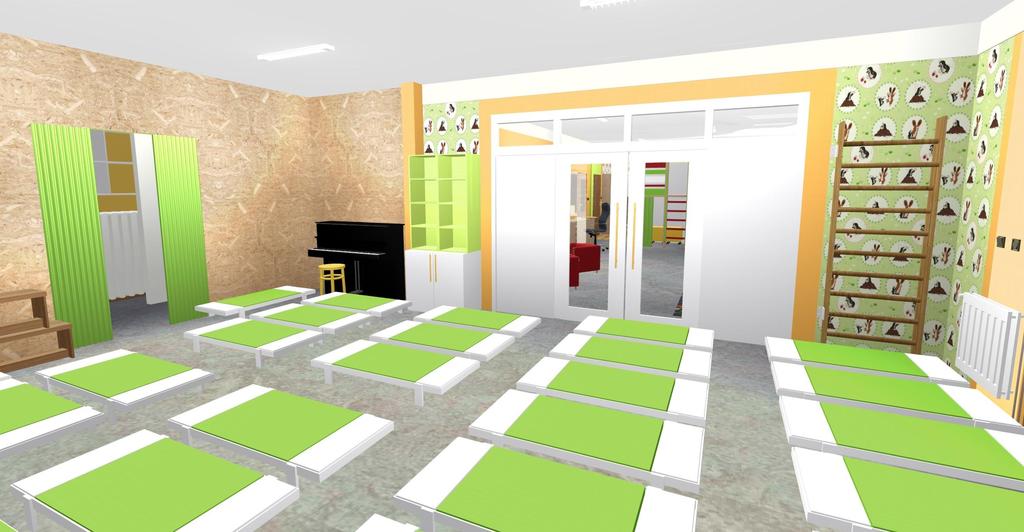

32 MŠ Revoluční - řešení lehárny Vizualizace Pohled od posuvných dveří posedové lavice - 6 samostatných dílů kvůli úklidu apod. umístění stávajících laviček u úschovny, příp. druhá lavička zavěšena na stěně v úschovně - dle klienta rozmístění 28 lehátek Oscar d130 x š60 x v15 cm ze stávajícího vybavení MŠ

33 MŠ Revoluční - řešení lehárny Vizualizace Pohled od úschovny lehátek vlevo umístěn stávající klavír mezi sloupem a posuvnými dveřmi - vysoká skříňka na hudební nástroje, noty apod.

34 MŠ Revoluční - řešení lehárny Vizualizace Pohled od oken na úschovnu lehátek původní prostor úschovny zvětšen - příčka opláštěna OSB deskami za klavírem taktéž OSB desky - zrušení nepoužívaných dveří do umývárny

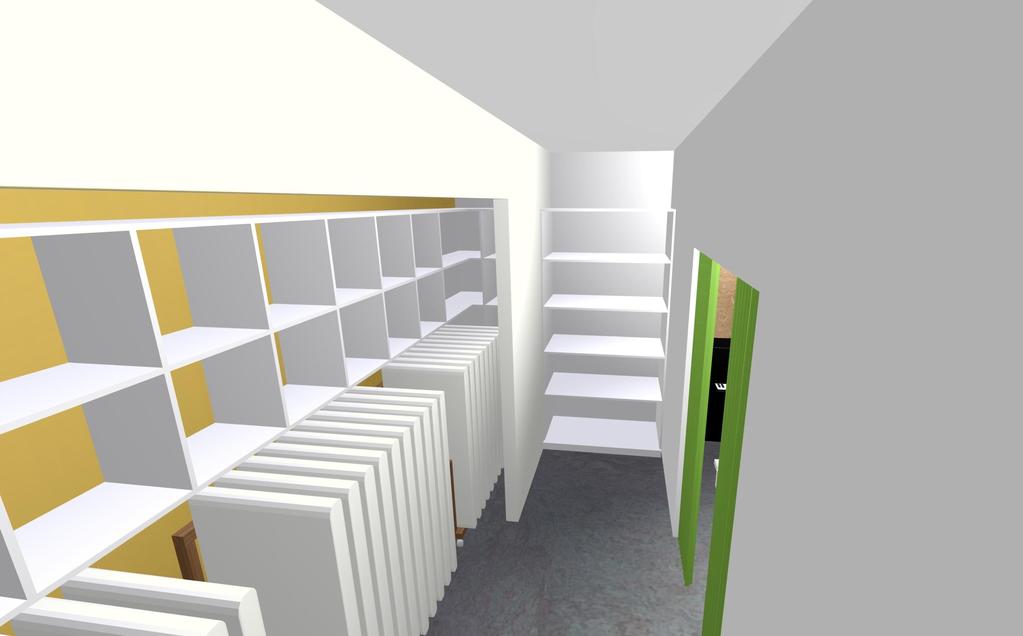

35 MŠ Revoluční - řešení lehárny Vizualizace Pohled na úschovnu lehátek

38 MŠ Revoluční Materiály Laminovaná dřevotřísková deska tl. 18mm EGGER H3309 ST9 DUB GLADSTONE PÍSKOVÝ EGGER W1000 ST15 BÍLÁ PREMIUM EGGER U630 ST15 LIMETKOVÁ EGGER U107 ST9 SAMETOVĚ ŽLUTÁ EGGER U329 ST15 MANDARINKOVÁ

39 MŠ Revoluční Materiály Smrkový masiv Povrchová úprava - Balakryl POLYUREX polomat V bezbarvý - přírodní vzhled dřeva nebo Balakryl Dixol tónovaný BLK001 - vzhled běleného dřeva RAL 9003 bílá RAL 6018 zelená RAL 1037 oranžová

40 MŠ Revoluční Materiály Výmalba Dulux DULUX J DULUX H DULUX G DULUX H

41 MŠ Revoluční Tapeta Barevnost MISTNOSTI/75-2-Tapety-do-detskeho-pokoje/5/15122-Tapeta-A-S- Creation-Esprit-Kids x m PODLE-MISTNOSTI/75-2-Tapety-do-detskeho-pokoje/5/ Tapeta-A-S-Creation-Esprit-Kids x m

42 MŠ Revoluční Samolepky na stěnu Barevnost

43 MŠ Revoluční Vybavení a doplňky Sedáky Prošívaný sedák SIMA 40x40cm 40x40-oranzovy sedaci-vak-taburet-dot-color-kids-bag4utmave-oranzova_%5b %5d MOLITANOVE-STAVEBNICE/0/5/118- Molitanova-zinenka-180x100x8-cm sport/zinenky/neon-ultralehka-zinenka- 150x100x4cm html Taburetka sedaci-vak-taburet-dot-color-kids-bag4usvetle-oranzova_%5b %5d

44 MŠ Revoluční Vybavení a doplňky Polštářky Kancelářská židle /8-1-Zelene-a-khaki-polstare/0/42/9/0/ Dětské pohovky rozkladaci/5/23081-detska-sedaci-rozkladaci-souprava- PROUZKY-ORANZOVE ne/feed/ kancelarska-zidleoklahoma-pdh-akce-oklahoma.php Nellys-67R-vzor-67R-Sloni-v-oranzove-d58316.htm
