KATALOG A CENÍK 2017 NÁHRADNÍ DÍLY PRO KONDENZAČNÍ KOTLE Q7K

Transkript

1 KATALOG A CENÍK 2017 NÁHRADNÍ DÍLY PRO KONDENZAČNÍ KOTLE Q7K Doporučené ceny pro konečného spotřebitele, platné od

2 Obsah Úvod Volitelné příslušenství Servisní kufr Set ochranného krytu Montážní set pro uzavírací ventily Připojovací set pro ÚT Připojovací set spodní komplet pro ÚT a TUV Rám vrchní připojení Připojovací set vrchní komplet Plášť Expanzní nádoba Tepelný výměník Napouštění vody / odvod kondenzátu Plynové potrubí (do roku výroby 2010) Plynové potrubí (od roku výroby 2011) a Q7K-12-solo Jednotka hořáku Hořákový automat Spodní část Kabeláž Q7K Hlavní komponenty Q7K-...-HRE Plášť kotle Odvod kondenzátu a spalin Plynová část kotle Jednotka hořáku Řídící jednotka kotle Tepelný výměník kotle Komponenty Q7K COMBI PLUS

3 Úvod Máte před sebou katalog náhradních dílů nástěnných plynových kotlů Quantum Q7K. Pomocí vyobrazených montážních nákresů bude vysvětlena konstrukce modelu Quantum Q7K, které se momentálně vyrábí pro český trh. Kromě nákresů jsou vyznačeny i seznamy výrobků, z nichž lze převzít výrobní čísla a názvy vyobrazených součástí. U všech součástí jsou uvedeny ceny. Ceny jsou hrubé doporučené ceny (za kus) bez DPH, přepravních a poštovních nákladů. Při objednávce použijte výrobní číslo a popis dané součástky. Ceny jsou platné od 1. ledna 2017 Několik tipů pro použití: Součástky na nákresech jsou číslovány. Čísla odpovídají číslům pozicí v tabulce otištěné vedle nákresu. Z tabulky vyčtete výrobní číslo a popis dané součástky. Změny vyhrazeny 3

4 Volitelné příslušenství Číslo výrobku Popis Poznámka Cena Kč Servisní kufr Quantum Q7K , Ochranný kryt 491, Montážní set pro uzavírací ventily ÚT-3/4, TUV-½, plyn ½ 876, Montážní set pro uzavírací ventily Pájecí, jen plyn má závit 876, Připojovací set ÚT 704, Připojovací set spodní komplet pro ÚT a TUV 2 562, Rám vrchní připojení krátké pro Q7K 22-solo a Q7K combi 558, Rám vrchní připojení dlouhé pro Q7K-28-solo a Q7K combi 637, Připojovací set vrchní komplet 3 823, Propanový set Q7K-12-solo, 22-solo 434, Propanový set Q7K combi, Q7K-28- solo a Q7K combi Venkovní čidlo Quantum NTC 12kOhm 471, Senzor bojleru pro Q7K-12-solo, 22-solo, 28-solo s přímo ohřívaným bojlerem 244, Vratná trubka se zpětnou klapkou 199, Dvojcestný set s klapkou 230V pro podlahové topení 2 443, Trojcestný set s klapkou 230 V pro Q7K-12-solo, 22-solo, 28-solo s nepřímo ohřívaným bojlerem 2 443,- 434,- 4

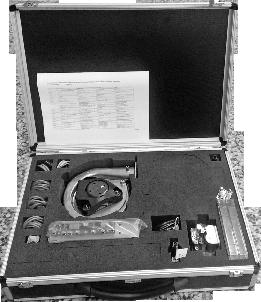

5 Servisní kufr Číslo výrobku Popis Počet Cena Kč Servisní kufr Quantum Q7K ,- Obsah NTC , NTC , Hořákový automat (včetně etikety na displej) , Zápalná tyčinka 2 177, Ventilátor Torin , Pojistka F1 2A-T 5 15, Zápalná jednotka Siemens (starý) 1 287, Zápalný kabel 1 233, Plynový blok Siemens , Kroužek dávkování plynu 780 (ø 7,80 mm) 1 33, Proudový spínač Sika VKX 1 676, Pružina 2 10, O-kroužek 15 x 2 mm nbr 70sh 5 5, O-kroužek 19 x 2 mm 5 6, O-kroužek 7,65 x 1,78 mm pro NTC 3 2 5, Těsnění zápalné tyčinky 2 11, Izolátor zápalné tyčinky 2 8, Těsnění přední desky Q7K-28, , Těsnění přední desky Q7K-22, , NTC čidlo naklapávací 1 208, Pružina na uzemnění hořáku 1 10, Zápalná jednotka (nový) 1 287,- 5

6 Set ochranného krytu Číslo výrobku Popis Poznámka Cena Kč Set ochranného krytu 491,- 6

7 Montážní set pro uzavírací ventily Číslo výrobku Popis Poznámka Cena Kč Montážní set pro uzavírací ventily ÚT-3/4", TUV-1/2", plyn 1/2" 1 175, Montážní set pro uzavírací ventily Pákecí, jen plyn má závit 986,- 7

8 Připojovací set pro ÚT Pozice Číslo výrobku Popis Poznámka Cena Kč Připojovací set pro ÚT Připojení na montážní set pro uzavírací ventily číslo výrobku: (str.6) 704, T-kus ø22 x 1/2 vnitř. závit x 22 2 kusy 220, Přepouštěcí ventil 1/2 venkovní 3bar 267, Plnící odtokový kohout 1/2 venkovní 329,- Připojovací set spodní komplet pro ÚT + TUV Pozice Číslo výrobku Popis Poznámka Cena Kč Připojovací set spodní komplet pro ÚT + TUV Připojení na montážní set pro uzavírací ventily číslo výrobku: (str.6) 2 562, T-kus ø22 x 1/2 vnitř. závit x 22 2 kusy 220, Plynový kohout 1/2 x 15 mm pevný 220, Vstupní kombinace 8 bar 15 x 15 mm pevná Plnící odtokový kohout 1/2 venkovní závit 343, Přepouštěcí ventil 1/2 venkovní 267, Připojovací set odtok 369,- 988,- 8

9 9

10 Rám vrchní připojení Pozice Číslo výrobku Popis Poznámka Cena Kč Rám vrchní připojení krátké Pro Q7K-12-solo,22-solo a Q7K combi modely Montážní třmen univerzální zvláštní objednávka číslo výrobku: (str.6) Rám vrchní připojení dlouhé Pro Q7K-28-solo a Q7K combi modely Montážní třmen univerzální zvláštní objednávka číslo výrobku: (str.6) 1 Rám. 558,- 637, Matice pozinkovaná M 6. 2 kusy 1, Uzávěrový kroužek M 6 tloušť. 2 kusy 1, Ozubený pružinový kroužek pozink. M 6. 2 kusy 1, Šroub vál. hlavice M6 x 12mm. 2 kusy 2,- Připojovací set vrchní komplet Pozice Číslo výrobku Popis Poznámka Cena Kč Připojovací set vrchní komplet Montážní set pro uzavírací ventily a rám, zvláštní objednávka číslo výrobku: (str.6) a číslo výrobku: nebo (str.10) 3 823, Plynový rozvod vrchní připojení 304, Rozvod vody kohout vrchní připojení 2 kusy 236, CV-rozvod vrchní připojení 2 kusy 279, T-kus 15 x 15 x 15 mm pevný 2 kusy 146, Uzávěrová destička 15 mm 2 kusy 12, Rovná spojka 15 x 15 mm zajišťovací 89, Ohyb teplá voda 71, T-kus 1 x 2/22 vnitř. závit x 22 zajišťovací 2 kusy 245, Plynový kohout 1/2 x 15 mm zajišťovací 220, Plnící odtokový kohout 1/2 venkovní závit 329, Vstupní kombinace 8 bar 15 x 15 mm zajišt'. 988, Ohyb studená voda 59, Přepouštěcí ventil 1/2 venkovní závit 267, Připojovací set odtoková trubice 369,- 10

11 11

12 Plášť Pozice Číslo výrobku Popis Poznámka Cena Kč Quantum Q7K-12-solo Quantum Q7K-22-solo Quantum Q7K-28-solo Quantum Q7K combi Quantum Q7K combi Kroužek těsnění odkouření mm 140, Kroužek těsnění přívodu vzduchu mm 2 na kotel 121, Průchodka odvzdušňovače 34, Profil těsnění D=21.5 mm 8 na kotel 6, Profil těsnící kroužek D=636 mm 46, Izolace vrchní deska vzadu 100, Zadní část pláště 769, Zadní část pláště 831, Profil těsnění zadní skříň D = 725 mm 2 na kotel 25, Profil těsnění zadní skříň D = 785 mm 2 na kotel 25, Profil těsnění D=1250 mm 37, Spodní část metalická 745, Upevňovací šroub pláště 2 na kotel 2, Průchodka 15 mm modrá 24, Průchodka slepá 16, Průchodka 15 mm červená 24, Průchodka slepá 16, Průchodka 22 mm modrá 16, Průchodka slepá namontovaná v , Průchodka 15 mm žlutá 24, Průchodka 22 mm červená 36, Zátka těsnění přívodu vzduchu 2 kusy 15, Upevňovací šroub 4.2x25 mm 12 na kotel 2, Vrchní deska vzadu metalická 280, Těsnící páska 15, Izolace zadní část 281, Izolace zadní část 305, Kolík pro vzdálenost 4 na kotel 35, Vrchní deska vpředu metalická 205, Izolace vrchní deska 83, Upevňovací pružina izolace předního panelu 3 na kotel 35, Upevňovací pružina izolace předního panelu 3 na kotel 68, Izolace předního panelu pláště 281, Izolace předního panelu pláště 305, Izolace předního panelu pláště 2 na kotel 312, Izolace předního panelu pláště 2 na kotel 312, Rychlostní matice na kotel 11, Přední panel pláště 645, Přední panel pláště 708, Vrchní deska vzadu komplet metalická poz. č. 1, 2, 3, 4, 5,18 a 19 montovány 416,- 12

13 13

14 Expanzní nádoba Pozice Číslo výrobku Popis Poznámka Cena Kč Quantum Q7K-12-solo Quantum Q7K-22-solo Quantum Q7K-28-solo Quantum Q7K combi Quantum Q7K combi Destička pantů 146, Třmenový uzávěr 96, Upevňovací deska exp. nádoba 137, Průchodka 4, Flexibilní hadice DN10 d=500 mm 475, Expanzní nádoba 6 L 3/ , Těsnící kroužek 14 x 9,5 x 1,0 mm 6,- 14

15 15

16 Tepelný výměník Pozice Číslo výrobku Popis Poznámka Cena Kč Quantum Q7K-12-solo Quantum Q7K-22-solo Quantum Q7K-28-solo Quantum Q7K combi Quantum Q7K combi Těsnící kroužek 80 mm 45, Pouzdro odkouření 1 073, Pouzdro odkouření 1 111, Odvzdušňovač 3/8 "G 47, Přívodní trubice 918, Přívodní trubice 962, Upevnění třmenu 48, Těsnící kroužek bonded seal 3/4" 4, Sada průzoru 102, Imbusový čep M4x8 mm 2 na každý průzor 0, Držák průzoru 0, Plnící deska 0, Těsnění průzoru 0, Sklíčko průzoru 0, Imbusový čep M8x12 mm 2 na kotel 5, Těsnění pouzdra kouřového plynu 67, Vratná pružina NTC 1 a NTC 2 2 na kotel 12, NTC na kotel 173, Manometr 240, Vodní zámek manometru 65, Izolátor zápalné tyčinky 8, Imbusový čep M4x8 mm 2 na zápalnou tyčinku 4, Zápalná tyčinka 177, Těsnění zápalné tyčinky 11, Kolík pro vzdálenost 4 na kotel 35, Matice M8 samopojistná. 4 na kotel 1, Výměník tepla solo 8 178, Výměník tepla combi 8 662, Výměník tepla solo 8 910, Výměník tepla combi 9 543, matice M4 4 na kotel 6, Uzemňovací svorka 18, Těsnící kroužek čerpadla 1" 2 na kotel 9, Čerpadlo 1" 2 165, Kabel čerpadla 149, Napájecí kabel 221, Zpětná trubice 94, Vratná trubka se zpětnou klapkou 199, Matice čerpadla 1" 36,- A B L Viz kabeláž str

17 17

18 Napouštění vody / odvod kondenzátu Číslo Pozice výrobku Popis Poznámka Cena Kč Quantum Q7K-12-solo Quantum Q7K-22-solo Quantum Q7K-28-solo Quantum Q7K combi Quantum Q7K combi Spojovací matice odvodu kondenzátu 3 na kotel 20, O-kroužek ø28, 25x2.62 mm 3 na kotel 6, Napojení kond. sifon 60, Zajišťovací pružina odvodu kondenzátu 12, Žebrovaná hadice odvodu kondenzátu 81, NTC 3 (není na obrázku) Do roku , NTC 3 (klip verze) Od roku , O-kroužek 7,65x1,78 mm pro NTC 3 (není na obr.) 5, Univerzální sifon 158, Napojení odtahu kouřového plynu 70, Těsnící kroužek VITON černý 3 na kotel 7, Trubice teplé vody V kombinaci s , Trubice teplé vody V kombinaci s , Proudový spínač Sika VKX 676, Dávkovací kroužek 6 litrů 186, Dávkovací kroužek 8 litrů 186, Dávkovací kroužek 33, Trubice studené vody 73, Spojovací matice 1/2" 37,- C D Viz kabeláž str Servisní sada odvodu kondenzátu 160,- 18

19 19

20 Plynové potrubí (do roku výroby 12/2010) Pozice Číslo výrobku Popis Poznámka Cena Kč Quantum Q7K-22 Quantum Q7K-28 Quantum Q7K combi Quantum Q7K combi Imbusový čep M4x10 mm 3 na kotel 1, Příruba 405, Příruba 405, Pružina 2 na kotel 10, O-kroužek ø15x2 mm nbr 70sh 5, Mísící trubice plynu D=112mm 317, Mísící trubice plynu D=172mm 344, Mísící trubice plynu D=92mm 317, Mísící trubice plynu s hlavicí měření tlaku a spojovací maticí ¾ D=152mm Jen Q7K combi do sériového č , Mísící trubice plynu D=152mm 317, Hlavice měření tlaku Jen Q7K combi do sériového č , O-kroužek ø19 x 2 mm 6, Kroužek dávkování plynu 695 G25 Ø 6,95 mm 33, Kroužek dávkování plynu 620 G20 Ø 6,20 mm 33, Kroužek dávkování plynu 104 G25 Ø 10,4 mm Q7K combi do sériového č , Kroužek dávkování plynu 780 G25 Ø 7,80 mm 33, Kroužek dávkování plynu 695 G20 Ø 6,95 mm 33, Plynový blok Siemens 2 598, Těsnící kroužek rovné sklo 21.5/15.5 mm 7, Spojovací matice ¾ ø19 od sériového č na kotel (i vrchní strana plynového bloku) 25, Průchodka 15mm černá 24, Uzávěrový kroužek 20x37x0,9 mm pod spodní deskou pláště 16, Přívodní trubice plynu D= 75 mm Od sériového č , Zápalný kabel s víkem svíčky 1:1 set 233, Těsnící kroužek ventilátoru Vyměnit při údržbě. 37, Matice příruby M5 se zářezovým okrajem 2 na kotel 6, Ventilátor Torin 2 686, Zápalná jednotka Siemens pro Plynový blok Siemens 287,- I Viz schéma kabeláže str

21 21

22 Plynové potrubí (od roku výroby 2011) a Q7K-12-solo Pozice Číslo výrobku Popis Poznámka Cena Kč Quantum Q7K-12-solo Quantum Q7K-22-solo Quantum Q7K-28-solo Quantum Q7K combi Quantum Q7K combi O-kroužek 19 x 2 6, Kroužek dávkování plynu 620 Ø 6,20 mm 39, Kroužek dávkování plynu 645 Ø 6,45 mm 39, Kroužek dávkování plynu 720 Ø 7,20mm 39, Plynový blok Siemens 2 598, Těsnící kroužek plynu 21.5/15.5 7, Uzávěrový kroužek 20x37x0,9 pod spodni deskou pláště 16, Těsnění ventilátoru 43, Matice příruby M5 se zářezovým okrajem 2 na kotel 6, Ventilátor Torin 2 686, Pružina 2 na kotel 10, Zápalná jednotka Siemens pro plynový blok Siemens 287, Spojovací matice ¾ ø19 2 na kotel 25, Přívodní trubice plynu D= 75 mm 171, Průchodka 15 mm černá 24, Pružina 2 na kotel 10, Venturiho trubice , Venturiho trubice , Venturiho trubice , O-kroužek 15x2 nbr 70sh 5, Mísící trubice plynu D=86,5mm 317,- 854 Mísící trubice plynu D =146,5m 344,- I Viz schéma kabeláže str

23 23

24 Jednotka hořáku Pozice Číslo výrobku Popis Poznámka Cena Kč Quantum Q7K-12-solo Quantum Q7K-22-solo Quantum Q7K-28-solo Quantum Q7K combi Quantum Q7K combi Hořák RVS-knit 3 097, Obal hořáku * 37, Izolační nádoba 22 kw * 1 148, Izolační nádoba 28 kw a 36/ , Obal přední desky / izolační nádoby * 106, Těsnění přední desky Vyměnit při údržbě. 99, Těsnění přední desky Vyměnit při údržbě. 111, Přední deska Q7K combi + 22 solo 962, Přední deska Q7K combi +28 solo 1 222, Uzávěrový kroužek upevň. čepu hořáku 4 na kotel 1, Imbusový čep M4x20 RVS 4 na kotel 6, Plášťový šroub RVS T20 4 na kotel 4, Překladový pásek 22 kw 4 na kotel 22, Překladový pásek RVS 28 kw 4 nebo 5 na kotel 34, Překladový pásek RVS na kotel 40, Starlock pojistný kroužek 4mm RVS 2 na kotel 4, Matice pozink. M6 1, Ozubený pružinový kroužek pozink. m6 1, Ozubený pružinový kroužek M8 10 na kotel 1, Imbusový čep M8x20 s dri-loc 10 na kotel 6, Imbusový čep M8x40 s dri-loc 10 na kotel 7, Pojistná tyčinka automatu hořáku 34,- * Výměnný set předního víka izolace. Quantum Q7K-22-solo 893,- 24

25 25

26 Hořákový automat Pozice Číslo výrobku Popis Poznámka Cena Kč Quantum Q7K-12-solo Quantum Q7K-22-solo Quantum Q7K-28-solo Quantum Q7K combi Quantum Q7K combi Krycí destička úložné přihrádky 50, Upevňovací šroub krycí destičky 10 na kotel 1, Upevnění izolační svorky 2 na kotel 2, Pojistná destička pro průchod kabelu 95, Těsnění pojistné destičky pro průchod kabelu spodní část 9, Profil těsnění průchodu kabelu 6, Průchodka slepá 16, Propojení žluté 5, Konektor 9-pólový 5mm 24V 87, Etiketa (připojení kabeláže) 21, Kroužek z umělé hmoty M2,5 2 na kotel 1, Průchodka slepá komp.hoř. 2 na kotel 16, Matice PG7 4, Tyčinka pantů D=237 6, Uzávěrový kroužek M4 2 na kotel 1, Destička pro průchody 142, PG7-spojka 22, Kroužek odvodňovací zátky 5, Odvodňovací zátka 7, Průchodka slepá 15mm. 4 na kotel 11, Matice PG9 4, PG9-spojka 22, Spodní část metalická 745, Upevňovací destička manometru 34, Manometr 240, Matice příruby M5 se zářezovým okrajem 6, Hořákový automat Kompakt Včetně etikety na displej 5 743, Etiketa na displej 159, Magnet víka displeje 14, Víko displeje 144, Síťový kabel se zástrčkou 99, Pojistky F1 2 A-T 15,- K M X2 X3 X7 Viz kabeláž str

27 27

28 Spodní část Pozice Číslo výrobku Popis Poznámka Cena Kč Quantum Q7K-12-solo Quantum Q7K-22-solo Quantum Q7K-28-solo Quantum Q7K combi Quantum Q7K combi Profil těsnění D= na kotel 6, Plášťový šroub 4.2 x 45 6 na kotel 2, Krycí destička úložné přihrádky 50, Upevňovací šroub krycí destičky 10 na kotel 1, Tyčinka pantů D=237 6, Uzávěrový kroužek M4 4 na kotel 1, Matice PG7 4, Průchodka 22 mm červená 36, Průchodka 15 mm červená 24, Průchodka slepá 16, Průchodka 15 mm žlutá 24, Průchodka 15 mm modrá 24, Průchodka slepá 16, Průchodka 22 mm modrá 36, Průchodka slepá namontovaná v , Průchodka slepá 15mm. 7 na kotel 11, PG7-spojka 22, Krycí deska elektrické skříně 108, Etiketa (připojení kabeláže) 19, Etiketa (připojení kabeláže) 6, Uzávěrový šroub elektr. skříně 2, Upevnění izolační svorky 3 na kotel 2, Kroužek odvodňovací zátky 5, Odvodňovací zátka 7, Otisk displeje 968, Pojistná destička pro průchod kabelu 6, Těsnění průchodu kabelu spodní část 9, Profil těsnění 6, Spodní část 730, Spodní část metalická 745, Upevňovací destička manometru 34,-, Manometr Rychlostní matice 3.5 snu , Upevňovací destička displeje V kombinaci s metalickou spodní částí 157, Držák vzdálenosti od displeje 4 na kotel 9, Etiketa na displej 97, Magnet víka displeje V kombinaci s metalickou spodní částí 14, Víko displeje V kombinaci s metalickou spodní částí 144,- J Viz kabeláž str

29 29

30 Kabeláž Q7K Pozice Číslo výrobku Popis Poznámka Cena Kč Quantum Q7K-12-solo Quantum Q7K-22-solo Quantum Q7K-28-solo Quantum Q7K combi Quantum Q7K combi Kabel čerpadla 149, Kabel ventilátoru 165, Uzemňovací kabel 10, NTC kabel combi 238, NTC kabel solo 185,- 30

31 Hlavní komponenty Q7K... HRE A Oběhové čerpadlo B Plynová armatura C Řídídí deska D Čidlo NTC S1 E Čidlo NTC S2 F Ventilátor G Snímač průtoku studené vody H Manometr I Kabel s vidličkou 230 V J Ruční odvzdušňovací ventil K Okénko pro náhled do spalovací komory L Přívod vzduchu D80 M Odtah spalin D125/80 N Konektor pro připojení PC O Odvod kondenzátu P Čidlo NTC S3 teplé vody Q Sifon R Tepelný výměník S Ovládací panel a display T Zapalovací a ionizační elektroda U Výrobní štítek 31

32 Plášť kotle Pozice Kód Název Poznámka Cena Kč bez DPH Cena Kč včetně DPH Q7K-12-SOLO HRE Q7K-18-SOLO HRE Q7K-24-SOLO HRE Q7K-30-SOLO HRE Q7K COMBI HRE Q7K COMBI HRE Q7K COMBI HRE gumová zátka 7,- 9,- x x x x x x x zátka přívodu vzduchu 134,- 162,- x x x x x x x gumové těsnení odvzdušňovacího ventilu 40,- 49,- x x x x x x x vrchní kryt 575,- 695,- x x x x x x x tepelná izolace horní 199,- 241,- x x x x x x x těsnění okolo zpátečky 40,- 49,- x x x x x x x těsnění k sifónu 53,- 65,- x x x x x x x spodní kryt 810,- 980,- x x x x x x x spodní levý kryt 52,- 63,- x x x x x x x průvlečná matice plastová 22,- 26,- x x x x x x x průvlečná matice plastová 22,- 26,- x x x průvlečná matice plastová 22,- 26,- x x x spodní pravý kryt 52,- 63,- x x x x x x x plíšek s maticí 2 ks / kotel 13,- 16,- x x x x x x x vodopropustné těsnění 6,- 7,- x x x x x x x plastová zátka 9,- 10,- x x x x x x x zadní kryt 884, ,- x x x zadní kryt 928, ,- x x zadní kryt 973, ,- x x těsnicí pás - gumový 2 ks / kotel 29,- 35,- x x x těsnicí pás - gumový 2 ks / kotel 29,- 35,- x x těsnicí pás - gumový 2 ks / kotel 29,- 35,- x x zadní tepelná izolace 339,- 411,- x x x zadní tepelná izolace 377,- 456,- x x zadní tepelná izolace 398,- 482,- x x kolík pro vzdálenost 4 ks / kotel 40,- 49,- x x x x x x x přítlač izolace 6 ks / kotel 19,- 23,- x x x x x x x přední kryt 736,- 891,- x x x přední kryt 774,- 936,- x x přední kryt 810,- 980,- x x spona 2 ks / kotel 9,- 10,- x x x x x x x matice 2 ks / kotel 3,- 3,- x x x x x x x podložka 7,- 9,- x x x x x x x šroub 2 ks / kotel 3,- 3,- x x x x x x x přední spodní kryt 173,- 210,- x x x x x x x 32

33 33

34 Odvod kondenzátu a spalin Pozice Kód Názevu Poznámka Cena Kč bez DPH Cena Kč včetně DPH Q7K-12-SOLO HRE Q7K-18-SOLO HRE Q7K-24-SOLO HRE Q7K-30-SOLO HRE Q7K COMBI HRE Q7K COMBI HRE Q7K COMBI HRE Těsnění sifónu 53,- 65,- x x x x x x x Sifón 144,- 175,- x x x x x x x Trubka odvodu kondenzátu 32,- 38,- x x x x x x x Gumové těsnění ø 76 51,- 61,- x x x x x x x Lapač kondenzátu 735,- 889,- x x x x x x x Adaptér ø 80/ , ,- x x x x x x x Adaptér ø 60/ , ,- x x x x x x x Adaptér ø , ,- x x x x x x x O - těsnění ø 115x4 42,- 51,- x x x x x x x Těsnění odvodu spalin 17,- 21,- x x x x x x x Těsnění odvodu spalin 134,- 162,- x x x x x x x Těsnění odvodu spalin 70x82 51,- 61,- x x x x x x x Trubka odvodu spalin 411,- 498,- x x x Trubka odvodu spalin 440,- 533,- x x Trubka odvodu spalin 471,- 570,- x x Plastové pološroubení 140,- 169,- x x x x x x x O - těsnění ø 68x4 25,- 30,- x x x x x x x 34

35 35

36 Plynová část kotle Pozice Kód Název Poznámka Cena Kč bez DPH Cena Kč včetně DPH Q7K-12-SOLO HRE Q7K-18-SOLO HRE Q7K-24-SOLO HRE Q7K-30-SOLO HRE Q7K COMBI HRE Q7K COMBI HRE Q7K COMBI HRE O - těsnění 19x2 6,- 7,- x x x x x x x Kroužek dávkovaní plynu ZP G25 488,- 590,- x Kroužek dávkovaní plynu ZP G25 488,- 590,- x x Kroužek dávkovaní plynu ZP G25 492,- 596,- x x x x Kroužek dávkovaní plynu Propan G31 488,- 590,- x Kroužek dávkovaní plynu Propan G31 488,- 590,- x x Kroužek dávkovaní plynu Propan G31 492,- 596,- x x x x Plynový ventil SIEMENS 2 996, ,- x x x x x x x Plynový ventil SIEMENS Smart 2 996, ,- x Gumové těsnění 9,- 10,- x x x x x x x Pološroubení 3/4" 2 ks / kotel 29,- 35,- x x x x x x x Mosazná trubka (plyn) 235,- 285,- x x x x x x x Těsnění ventilátoru 42,- 51,- x x x x x x x Matice M5 2 ks / kotel 7,- 9,- x x x x x x x Ventilátor 3 097, ,- x x x x x x x Spona 12,- 14,- x x x x x x x Zapalovací trafo Siemens TQG ,- 402,- x x x x x x x Zapalovací trafo Siemens TQG ,- 402,- x Venturi klapka 12 kw 449,- 543,- x Venturi klapka 22 kw 449,- 543,- x x Venturi klapka 28 kw 449,- 543,- x x x x O - těsnění 15x2 6,- 7,- x x x x x x x Mosazná trubka (plyn) 352,- 426,- x x x Mosazná trubka (plyn) 383,- 463,- x x Mosazná trubka (plyn) 411,- 498,- x x 36

37

38 Jednotka hořáku Pozice Kód Název Poznámka Cena Kč bez DPH Cena Kč včetně DPH Q7K-12-SOLO HRE Q7K-18-SOLO HRE Q7K-24-SOLO HRE Q7K-30-SOLO HRE Q7K COMBI HRE Q7K COMBI HRE Q7K COMBI HRE Hořák RVS 3 572, ,- x x x x x x x Těsnění pod hořák 43,- 52,- x x x x x x x Izolace 1 296, ,- x x x Izolace 1 444, ,- x x Izolace 1 620, ,- x x Obal přední desky 118,- 143,- x x x x x Obal přední desky 118,- 143,- x x Těsnění silikónové 110,- 133,- x x x Těsnění silikónové 114,- 138,- x x Těsnění silikónové 128,- 155,- x x Přední deska 18 kw 1 016, ,- x x x Přední deska 24 kw 1 268, ,- x x Přední deska 30 kw 1 508, ,- x x Podložka 3,- 3,- x x x x x x x Šroub 4 ks / kotel 3,- 3,- x x x x x x x Podložka 4 ks / kotel 6,- 7,- x x x x x x x Pojistný kroužek 2 ks / kotel 4,- 5,- x x x x x x x Nerezový pás 4 ks / kotel 26,- 31,- x Nerezový pás 4 ks / kotel 43,- 52,- x x Nerezový pás 4 ks / kotel 45,- 54,- x x Nerezový pás 5 ks / kotel 45,- 54,- x x Imbusový šroub 9 ks / kotel 9,- 10,- x x x x x x x 38

39

40 Řídicí jednotka kotle Pozice Kód Název Poznámka Cena Kč bez DPH Cena Kč včetně DPH Q7K-12-SOLO HRE Q7K-18-SOLO HRE Q7K-24-SOLO HRE Q7K-30-SOLO HRE Q7K COMBI HRE Q7K COMBI HRE Q7K COMBI HRE Kabel (klema) 6,- 7,- x x x x x x x Svorkovnice 9 poz. 116,- 140,- x x x x x x x Přechodka kabelová 22,- 26,- x x x x x x x Matice M16x1,5 6,- 7,- x x x x x x x Gumová přechodka 6 ks / kotel 7,- 9,- x x x x x x x Napájecí kabel 110,- 133,- x x x x x x x Gumová přechodka 3 ks / kotel 19,- 23,- x x x x x x x Spodní plastový kryt 823,- 996,- x x x x x x x El. schéma (samolepka) combi 25,- 30,- x x x El. schéma (samolepka) solo 25,- 30,- x x x x Pojistka 2 A-T 17,- 21,- x x x x x x x Řídící jednotka HRE 6 621, ,- x x x x x x x Pouzdro řídící jednotky 193,- 234,- x Kryt displeje HRE 176,- 213,- x x x x x x x Plastový kryt 163,- 197,- x x x x x x x 40

41 K X3 X

42 Tepelný výměník kotle Pozice Kód Název Poznámka Cena Kč bez DPH Cena Kč včetně DPH Q7K-12-SOLO HRE Q7K-18-SOLO HRE Q7K-24-SOLO HRE Q7K-30-SOLO HRE Q7K COMBI HRE Q7K COMBI HRE Q7K COMBI HRE Odvzdušňovací ventil 3/8" 53,- 65,- x x x x x x x Trubka výstup VV ø , ,- x x x Trubka výstup VV ø , ,- x x Trubka výstup VV ø , ,- x x Průzor k hořáku 114,- 138,- x x x x x x x Těsnění 4,- 5,- x x x x x x x Spona NTC čidla 2 ks / kotel 14,- 17,- x x x x x x x Snímač NTC VV ks / kotel 199,- 241,- x x x x x x x Spona tlakového snímače 22,- 26,- x x x x x x x Těsnění 3 ks / kotel 9,- 10,- x x x Tlakový snímač VV 530,- 641,- x x x x x x x Mosazná trubka 1/2" 49,- 59,- x x x Snímač TUV jen pro Combi 238,- 288,- x x x Mosazná trubka ø 15 mm 287,- 348,- x x x Průtokový snímač TUV 1 112, ,- x x x Mosazná trubka ø 15 mm 91,- 110,- x x x Pološroubení 42,- 51,- x x x Kabel elektrody 266,- 321,- x x x x x x x Šroub 2 ks / kotel 1,- 2,- x x x x x x x Zapalovací / ion. elektroda 221,- 267,- x x x x x x x kolík pro vzdálenost 4 ks / kotel 40,- 49,- x x x x x x x Těsnění elektrody 13,- 16,- x x x x x x x Matice M8 4 ks / kotel 4,- 5,- x x x x x x x Matice M4 7,- 9,- x x x x x x x Výměník Combi 8 807, ,- x x x Výměník Combi 9 962, ,- x x Výměník Combi , ,- x x Uzemňovací podložka 20,- 24,- x x x x x x x Těsnění čerpadla 2 ks / kotel 10,- 12,- x x x x x x x Čerpadlo WILO Yonos Para RS , ,- x x x x x x x Mosazná trubka ø ,- 128,- x x x x x x x Pološroubení 82,- 100,- x x x x x x x 42

43 D

44 Set ochranného krytu Číslo výrobku Popis Poznámka Cena Kč Set ochranného krytu 550,- Montážní set pro uzavírací ventily Číslo výrobku Popis Poznámka Cena Kč Montážní set včetně uzavíracích ventilů s dopuštěním pro HRE 1 885,- 44

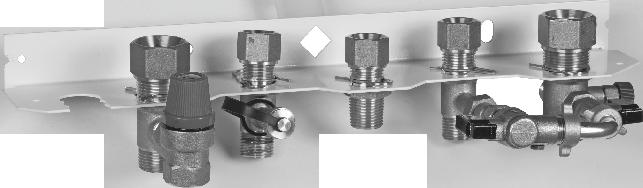

45 Instalační konzole Číslo výrobku Popis Poznámka Cena Kč Instalační konzole pro HRE pro ÚT + TUV osazená s rohovými ventily 3 276,- 45

46 Komponenty Q7K COMBI PLUS 1 Odtah spalin 2 Horní ochranný kryt 3 Vyústění spalin (trubice) 4 Zapalovací a ionizační elektroda hořáku 5 Přední deska 6 Ventilátor 7 Plynová armatura 8 Čerpadlo topné vody (ústřední topení) 9 Zásobník vody Quicktill 10 Přední polovina pláště 11 Vypouštěcí zátka 12 Čidlo zásobníku vody S4 13 Čerpadlo teplé užitkové vody 14 Inverzní ventil (hradítko) 15 Termostatický směšovací ventil 16 Zadní polovina pláště 17 Průtokový spínač 18 Napouštěcí / vypouštěcí kohoutek, ventil 19 Pojistný ventil 20 Vratka / zpátečka z ústředního topení 21 Vstup studené vody 22 Vstup / přívod plynu 23 Výstup / výpusť teplé vody 24 Výstup / výpusť z ústředního topení 25 Kohoutek přívodu plynu 26 Spodní ochranný kryt 27 Montážní třmen 28 Pojistný ventil 29 Sifon 30 Čidlo TV systému S3 (ohřev teplé vody) 31 Čidlo manometru 32 Tepelný výměník 33 Uzávěr části kotle 34 Čidlo S2 35 Ovladač hořáku 36 Displej 37 Manometr 38 Čidlo S1 39 Okénko pro náhled do spalovací komory 40 Nosný rám 41 Odvzdušňovací ventil 42 Přívod vzduchu (pouze když je paralelně připojeno) Pro přehled o všech součástkách a použitém příslušenství Vás odkážeme na manuál náhradních dílů. 46
