OVLÁDÁNÍ TECHNOLOGIÍ BUDOV

Transkript

1 PŘEHLED 2018

2 OVLÁDÁNÍ TECHNOLOGIÍ BUDOV max. proud kontakty* přípustné zatížení při 230 V AC funkce vlastnosti přístrojů** SOUMRAKOVÉ SPÍNAČE SE ZABUDOVANÝM ČIDLEM Řada A, - žárovky, halogenové žárovky od 1200 W do 2300 W - zářivky s EVG od 600 W do 1200 W - zářivky s KVG od 400 W do 850 W - úsporné zářivky od 350 W do 500 W - LED od 350 W do 500 W a LED s EVG od 350 W do 500 W a LED s KVG od 600 W do 1000 W ovládání úrovně osvětlení zapínaných a vypínaných svítidel zabudovaným čidlem osvětlení - zabudované čidlo (1...80) lx - 1-pólové 2-pólové zapínání svítidel - zapínání 2 svítidel při 2 různých úrovních osvětlení - pro vnější montáž - krytí IP 54 SOUMRAKOVÉ SPÍNAČE S ODDĚLENÝM ČIDLEM Řada A, - žárovky, halog. žárovky 2000 W - zářivky s EVG 1000 W - zářivky s KVG 750 W - úsporné zářivky 400 W - LED 400 W a LED s EVG 400 W a LED s KVG 800 W ovládání úrovně osvětlení zapínaných a vypínaných svítidel externím čidlem osvětlení - externí čidlo v balení - provozní napětí 230 V AC 24 V AC/DC - soumrakový spínač se spínacími hodinami - nastavitelné osvětlení (1...80) lx ( ) lx - 1 kontakt - výkonový modul /250 V AC pro odpojení části osvětlení SPÍNACÍ HODINY Řada 12 - žárovky, halog. žárovky od 1200 W do 2000 W - zářivky s EVG 1000 W - zářivky s KVG 750 W - úsporné zářivky 400 W - LED 400 W a LED s EVG 400 W a LED s KVG 800 W časově astrofunkcí ovládaný denní týdenní program zapínání a vypínání zátěží - motorové elektronické - záloha chodu při výpadku napájení - astrofunkce - nastavení zapnutí a vypnutí podle v paměti uloženého západu a východu slunce v lokalitě - přepínání léto/zima (automaticky u elektronických hodin) - 1 kontakt 2 kontakty - nastavení NFC technologií z mobilu * zapínací proud u řady 22 ** Přístroje pro montáž na DIN-lištu ČSN EN TH35 s výjimkou řady 10, 18, 26 a 27. PLC = Programmanble Logic Controller KVG = konvenční kompenzovaný předřadník EVG = elektronický předřadník NFC = Near Field Communication (bezdrátová komunikace)

3 OVLÁDÁNÍ TECHNOLOGIÍ BUDOV max. proud kontakty* přípustné zatížení při 230 V AC funkce vlastnosti přístrojů** IMPULZNĚ OVLÁDANÉ SPÍNAČE (KROKOVÉ SPÍNAČE) ELEKTRONICKÉ Řada A, 12 A,, 18 A - žárovky, halog. žárovky od 800 W do 3000 W - zářivky s EVG od 300 W do 1500 W - zářivky s KVG od 250 W do 1000 W - úsporné zářivky od 150 W do 600 W - LED od 150 W do 600 W a LED s EVG od 150 W do 600 W a LED s KVG od 250 W do 1000 W zapínání a vypínání zátěží řízené přímo PLC přes vazební člen - nehlučné přepínání - polovodičový výstup - provedení se zpožděním 10 min do krabice - provedení přivolávací relé pro vyvolání a potvrzení přijetí signálu pomoci SCHODIŠŤOVÉ AUTOMATY Řada 18 - žárovky, halog. žárovky 3000 W - zářivky s EVG 1500 W - zářivky s KVG 1000 W - úsporné zářivky 600 W - LED 600 W a LED s EVG 600 W a LED s KVG 1500 W zapínání a vypínání svítidel tlačítkem PLC přes vazební člen - vypínání při průchodu napětí nulou - multifunkční monofunkční - 1 zapínací kontakt ELEKTRONICKÉ STMÍVAČE Řada 15 - žárovky, halog. žárovky od 100 W do 400 W s transformátorem od 300 W do 400 W s EVG 400 W - LED od 50 W do 100 W - LED s EVG od 50 W do 100 W ovládání stmívatelných svítidel tlačítkem PLC přes vazební člen - fázové stmívání 0-10 V - šetrné zapínání a vypínání svítidel - stmívač Master může ovládat až 32 stmívačů Slave - provedení na DIN-lištu, na panel do krabice * zapínací proud u řady 22 ** Přístroje pro montáž na DIN-lištu ČSN EN TH35 s výjimkou řady 10, 18, 26 a 27. PLC = Programmanble Logic Controller KVG = konvenční kompenzovaný předřadník EVG = elektronický předřadník NFC = Near Field Communication (bezdrátová komunikace)

4 OVLÁDÁNÍ TECHNOLOGIÍ BUDOV max. proud kontakty* přípustné zatížení při 230 V AC funkce vlastnosti přístrojů** POHYBOVÁ A PREZENČNÍ ČIDLA Řada A - žárovky, halog. žárovky 1000 W - zářivky s EVG 500 W - zářivky s KVG 350 W - úsporné zářivky 300 W - LED 300 W a LED s EVG 300 W a LED s KVG 500 W zapínání a vypínání svítidel řízené přímo PLC přes vazební člen - zachycení pohybu malého infračerveného zdroje pro identifikaci přítomnosti - nastavitelné osvětlení pro sepnutí ( ) lx - nastavitelné zpoždění pro vypnutí: 0,1 s...18 h - montáž na stěnu na strop - malé rozměry POHYBOVÁ ČIDLA Řada A - žárovky, halog. žárovky 1000 W - zářivky s EVG 500 W - zářivky s KVG 350 W - úsporné zářivky 300 W - LED 300 W a LED s EVG 300 W a LED s KVG 500 W zapínání a vypínání svítidel řízené přímo PLC přes vazební člen - zachycení pohybu většího infračerveného zdroje - nastavitelné osvětlení ( ) lx - nastavitelné zpoždění vypnutí 10 s min - montáž na stěnu, do podhledů vnější montáž (IP 54) - malé rozměry IMPULZNĚ OVLÁDANÉ SPÍNAČE (KROKOVÁ RELÉ) MODULÁRNÍ Řada 20 - žárovky, halog. žárovky 2000 W - zářivky s EVG 1000 W - zářivky s KVG 750 W - úsporné zářivky 400 W - LED 400 W a LED s EVG 400 W a LED s KVG 800 W zapínání a vypínání zátěží řízené tlačítkem PLC přes vazební člen - 6 různých sledů kroků zapnutí a vypnutí - ovládání AC DC - zkušební tlačítko a mechanická indikace stavu - 1 kontakt 2 kontakty - šířka spínače 17,5 mm * zapínací proud u řady 22 ** Přístroje pro montáž na DIN-lištu ČSN EN TH35 s výjimkou řady 10, 18, 26 a 27. PLC = Programmanble Logic Controller KVG = konvenční kompenzovaný předřadník EVG = elektronický předřadník NFC = Near Field Communication (bezdrátová komunikace)

5 OVLÁDÁNÍ TECHNOLOGIÍ BUDOV max. proud kontakty* přípustné zatížení při 230 V AC funkce vlastnosti přístrojů** IMPULZNĚ OVLÁDANÉ SPÍNAČE (KROKOVÁ RELÉ) DO KRABICE Řada 26 a A - žárovky, halog. žárovky od 800 W do 1000 W - zářivky s EVG od 200 W do 400 W - zářivky s KVG od 180 W do 360 W - úsporné zářivky od 100 W do 200 W - LED 200 W a LED s EVG od 100 W do 200 W a LED s KVG od 200 W do 400 W zapínání a vypínání zátěží řízené tlačítkem PLC přes vazební člen různých sledů kroků zapnutí a vypnutí - ovládání AC - kondenzátor pro ovládání až prosvětlených tlačítek - montáž do krabice na panel - 1 kontakt 2 kontakty oddělené od ovládání (řada 26) spojené s ovládáním (řada 27) INSTALAČNÍ RELÉ Řada A (30 A*) - žárovky, halog. žárovky 1000 W - zářivky s EVG 400 W - zářivky s KVG 360 W - úsporné zářivky 200 W - LED 200 W a LED s EVG 200 W a LED s KVG 400 W zapínání a vypínání zátěží řízené spínačem PLC přes vazební člen - cívky AC DC - zkušební tlačítko - šířka relé 17,4 mm - příchytka pro popisný štítek - na DIN-lištu ČSN EN TH35 INSTALAČNÍ STYKAČE Řada A (120 A*), 40 A (176 A*), 63 A (240 A* - žárovky, halog. žárovky od 800 W do 5000 W - zářivky s EVG od 300 W do 2000 W - zářivky s KVG od 200 W do 2000 W - úsporné zářivky od 100 W do 1500 W - LED od 100 W do 1500 W a LED s EVG od 100 W do 1500 W a LED s KVG od 300 W do 2000 W zapínání a vypínání zátěží řízené spínačem PLC přes vazební člen - 2-kontaktní 4-kontaktní stykače - univerzální AC/DC ovládání (bez brumu) - varianty: s bez přepínače ON-AUTO-OFF - varianty: AgNi AgSnO 2 můstkové kontakty - mechanická a LED indikace stavu - šířka stykače 17, ,5 mm - pomocné kontakty 2Z 1Z+1R - propojovací lišty * zapínací proud u řady 22 ** Přístroje pro montáž na DIN-lištu ČSN EN TH35 s výjimkou řady 10, 18, 26 a 27. PLC = Programmanble Logic Controller KVG = konvenční kompenzovaný předřadník EVG = elektronický předřadník NFC = Near Field Communication (bezdrátová komunikace)

6 MĚŘENÍ A KONTROLA PRŮMYSLOVÝCH PROCESŮ max. proud kontakty při 230 V AC funkce vlastnosti přístrojů** REGULAČNÍ A SIGNALIZAČNÍ MODULY Řada 19 5 A, 10 A, indikace stavu provozu, výběr mezi automatickým a manuálním ovládáním - regulační relé Auto-On-Off - regulační relé Auto-Off-Hand - regulační relé Auto-Off-Low-High - generátor analogového signálu (0...10) V DC - výkonové relé NAPĚŤOVÁ RELÉ Řada 70 6 A, 8 A, 10 A kontrola sítě - podpětí / přepětí - podpětí + přepětí - asymetrie fází - sled fází - výpadek fáze - přerušení N-vodiče - s pamětí bez ní - multifunkční - pozitivní bezpečnostní logika (rozpojí kontakt při rozeznání chyby) - barevná LED indikace stavu - 1-kontaktní 2-kontaktní - na DIN-lištu NAPĚŤOVÁ, PROUDOVÁ A TERMISTOROVÁ RELÉ Řada A kontrola sítě - podpětí / přepětí - asymetrie fází - sled fází - výpadek fáze - proud kontrola teploty PTC termistorem - AC DC kontrolovatelné úrovně, do 480 V AC a do 700 V DC - proud do A přes proudový transformátor - hystereze 5 až 50 % - pamě chybových stavů - pozitivní bezpečnostní logika - 1-kontaktní 2-kontaktní - na DIN-lištu * zapínací proud ** Přístroje jsou určeny pro montáž na DIN-lištu ČSN EN TH35 s vyjímkou 71.A1/B1, 77.25/45/55, 7P.32/68, 7F a 7L. KVG = konvenční kompenzovaný předřadník EVG = elektronický předřadník

7 MĚŘENÍ A KONTROLA PRŮMYSLOVÝCH PROCESŮ max. proud kontakty při 230 V AC funkce vlastnosti přístrojů** SNÍMAČE HLADINY Řada 72 1P / 1P / 20 A 2Z / 12 A - kontrola hladiny vodivých kapalin čidlem vodivosti - střídavé přepínání motorů, čerpadel,... - kontrola hladiny plovákem - citlivost nastavitelná do 150 pevně daná - šířka 35 mm - provedení přednostní relé pro střídavé přepínání zátěží - 2 nezávislé výstupy - 4 funkce ovládané napájením ovládáním - provedení pro pitnou vodu - provedení plovákové pro čerpací stanice a zavlažovací systémy ELEKTRONICKÁ (POLOVODIČOVÁ) RELÉ Řada A / 24 V DC od 5 do 50 (od 300* do 520*) A AC Přípustné zatížení výstupu při 230 V AC: - žárovky, halog. ž. od 800 do zářivky s EVG od 800 do zářivky s KVG od 800 do halog. ž. a LED s EVG od 400 do halog. ž. a LED s KVG od 800 do 4000 polovodičové bezkontaktní spínání - DC výstup pro ovládání ventilů, motorů a elektromagnetů - provedení na DIN-lištu, na chladicí panel s chladičem - vstup DC AC - spínání v nule napětí spínání okamžité - šířka 17,5 mm 22,5 mm na DIN-lištu - vysoká četnost spínání NAPÁJECÍ ZDROJE Řada W, 36 W, 50 W, 60 W 110 W, 120 W, 130 W, 240 W regulovatelné napájení 12 V 24 V DC - vysoká účinnost - tepelná ochrana, ochrana proti zkratu - spínání v nule napětí - dvoustupňový zdroj - sériové paralelní spojení zdrojů

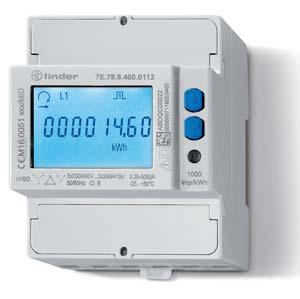

8 MĚŘENÍ A KONTROLA PRŮMYSLOVÝCH PROCESŮ max. proud kontakty při 230 V AC funkce vlastnosti přístrojů** ELEKTRONICKÉ ELEKTROMĚRY - 1-fázově do 65 A - 3-fázově do 65 A - přes měřicí transformátor do A měření činné energie - celková a částečná spotřeba - okamžitý výkon, napětí a proud měření jalového výkonu - 1-fázové 3-fázové - multifunkční LCD mechanické zobrazení - 1-tarifní 2-tarifní - SO-rozhraní - M-Bus sběrnice - Modbus (RS-485) sběrnice - MID ověření pro fakturační měření - čtyřkvadrantový elektroměr pro FVE PŘEPĚŤOVÉ OCHRANY Řada 7P max. impulsní svodový proud od 30 do 100 ka ochrana před přepětím - typu 1 - typu typu 2 - typu 3 - pro ochranu sítí 230/400 V před přepětím působeným nepřímým úderem blesku, spínacími procesy a frekvenčními měniči - pro N-PE - vyměnné moduly varistoru a jiskřiště - indikace stavu varistoru - provedení pro fotovoltaické elektrárny RELÉ S NUCENĚ VEDENÝMI KONTAKTY Řada 7S 6 A relé s nuceně vedenými kontakty - 1Z +1R 3Z + 1R 2Z + 2R 4Z + 2R - napájení 24 V DC - bezešroubové svorky - šířka 22,5 mm - na DIN-lištu * zapínací proud ** Přístroje jsou určeny pro montáž na DIN-lištu ČSN EN TH35 s vyjímkou 71.A1/B1, 77.25/45/55, 7P.32/68, 7F a 7L. KVG = konvenční kompenzovaný předřadník EVG = elektronický předřadník

9 MĚŘENÍ A KONTROLA PRŮMYSLOVÝCH PROCESŮ max. proud kontakty při 230 V AC funkce vlastnosti přístrojů** TERMOSTATY A HYDROSTATY Řada 7T 5 A kontrola teploty a vlhkosti v rozváděčích - termostaty s pevně nastavenými úrovněmi teploty - Vari-termostaty s nastavitelnými úrovněmi teploty - Vari-hydrostaty s nastavitelnými úrovněmi vlhkosti VENTILÁTORY A TOPENÍ PRO ROZVADĚČE Řada 7F a 7H ventilátor 4 až 130 W topení 10 až 550 W ventilace pro chlazení rozváděčů topení pro temperování rozváděčů - výkon ventilátoru ( ) m 3 /h, příkon ( ) W - provozní napětí 230 V AC (50 Hz) 24 V DC - topení ( ) W, provozní napětí ( ) V AC/DC 230, V AC (50/60 Hz) - s ventilátorem bez ventilátoru, ochrana proti dotyku, montáž na DIN-lištu SVÍTIDLA PRO ROZVADĚČE Řada 7L příkon 5 W vnitřní osvětlení rozváděčů - energeticky úsporná díky LED - připevnění magnetem, šrouby příchytkou - vypínač ZAP/VYP - provozní napětí ( ) V DC ( ) V AC * zapínací proud ** Přístroje jsou určeny pro montáž na DIN-lištu ČSN EN TH35 s vyjímkou 71.A1/B1, 77.25/45/55, 7P.32/68, 7F a 7L. KVG = konvenční kompenzovaný předřadník EVG = elektronický předřadník

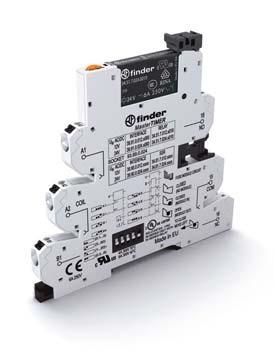

10 počet kontaktů / max. proud kontakty při 230 V AC vlastnosti přístrojů** ČASOVÁ RELÉ časové funkce ČASOVÁ RELÉ Řada 80 a 81 (AI) zpožděný rozběh (BE) zpožděný návrat (BI) zpožděný návrat bez pomocného napětí 1P / 2Z / 6 A 1Z / 1 A (SSR*) - multifunkční monofunkční - multirozsahové: 0,1 s h - multinapě ové: ( ) V AC/ DC - funkce RESET (řada 81) - šířka 17,5 mm (CE) zpožděný rozběh/návrat (DE) (DI) (LE) přechodný kontakt zapnutím ovládání přechodný kontakt taktovač začínající pulsem zapnutím ovládání (LI) taktovač začínající pulsem (SD) hvězda-trojúhelník (SW) blikač začínající pulsem ČASOVÁ RELÉ PRŮMYSLOVÁ Řada 83 (AI) zpožděný rozběh (BE) zpožděný návrat (BI) zpožděný návrat bez pomocného napětí 1P / 2P / 8 A 2P / 12 A 2Z / - multifunkční monofunkční - multirozsahové: 0,05 s d - multinapě ové: ( ) V AC/DC - provedení se 2 časovými kontakty, kdy jeden může být volitelně okamžitý - šířka 22,5 mm (CE) zpožděný rozběh/návrat (DE) (DI) (GI) přechodný kontakt zapnutím ovládání přechodný kontakt vysílač impulsu (0,5 s) (SD) hvězda-trojúhelník (SW) blikač začínající pulsem (WD) watchdog a další časové funkce * SSR (optočlen) = polovodičový vstup a výstup (zapínací), EMR = elektromechanické relé ** Všechna ČASOVÁ RELÉ jsou určena pro přímou montáž na DIN-lištu ČSN EN TH35 s výjimkou řad 85, 86 a 88, která se zasouvají do patic na DIN-liště.

11 počet kontaktů / max. proud kontakty při 230 V AC vlastnosti přístrojů** ČASOVÁ RELÉ časové funkce ČASOVÁ RELÉ DIGITÁLNÍ Řada 84 (AI) zpožděný rozběh (BE) zpožděný návrat U S (CE) zpožděný rozběh/návrat 2P / - multifunkční - multirozsahové: 0,1 s h - ovládání ( ) V AC/DC ( ) V AC/DC - 2 nezávisle programovatelné časové kontakty - nastavení NFC technologií z mobilu (DE) (DI) (GI) (LI) přechodný kontakt zapnutím ovládání přechodný kontakt vysílač impulsu taktovač U (SW) blikač začínající pulsem (WD) watchdog a další časové funkce ČASOVÁ RELÉ MINIATURNÍ Řada 85 (AI) zpožděný rozběh (DE) přechodný kontakt zapnutím ovládání patice Řada 94 2P / 10 A 3P / 10 A 4P / 7 A - multifunkční - multirozsahové: 0,05 s h - ovládání AC AC/DC (neutrální polarita) (DI) přechodný kontakt (GI) vysílač impulsu (0,5 s) (SW) blikač začínající pulsem * SSR (optočlen) = polovodičový vstup a výstup (zapínací), EMR = elektromechanické relé ** Všechna ČASOVÁ RELÉ jsou určena pro přímou montáž na DIN-lištu ČSN EN TH35 s výjimkou řad 85, 86 a 88, která se zasouvají do patic na DIN-liště.

12 počet kontaktů / max. proud kontakty při 230 V AC vlastnosti přístrojů** ČASOVÁ RELÉ časové funkce ČASOVÁ RELÉ DO PANELU Řada 88 (AI) zpožděný rozběh (BE) zpožděný návrat patice Řada 90 2P / 8 A - multifunkční - multirozsahové: 0,5 s h - multinapě ové: ( ) V AC/DC - provedení se 2 časovými kontakty jedním časovým a jedním okamžitým kontaktem (CE) zpožděný rozběh/návrat (DE) (DI) přechodný kontakt zapnutím ovládání přechodný kontakt (GI) vysílač impulsu (0,5 s) (SW) blikač začínající pulsem ČASOVÁ RELÉ ÚZKÁ Řada 93 (AI) zpožděný rozběh (BE) zpožděný návrat (CE) zpožděný rozběh/návrat P / 6 A 1Z / 2 A (SSR*) - multifunkční - multirozsahové: 0,1 s... 6 h ve 4 rozsazích - multinapě ové V AC/DC - šířka 6,2 mm (DE) (DI) (EE) přechodný kontakt zapnutím ovládání přechodný kontakt přechodný kontakt vypnutím ovládání (GI) vysílač impulsu (0,5 s) (SW) blikač začínající pulsem * SSR (optočlen) = polovodičový vstup a výstup (zapínací), EMR = elektromechanické relé ** Všechna ČASOVÁ RELÉ jsou určena pro přímou montáž na DIN-lištu ČSN EN TH35 s výjimkou řad 85, 86 a 88, která se zasouvají do patic na DIN-liště.

13 VAZEBNÍ ČLENY PRO VSTUPY A VÝSTUPY ŘÍDICÍCH SYSTÉMŮ max. proud kontakty počet kontaktů* vlastnosti VAZEBNÍ ČLENY ŠÍŘKY 6,2 mm EMR JEDNOKONTAKTNÍ Řada 38 6 A / 250 V AC 1P - EMR - univerzální varianta pro vstupy a výstupy PLC - ovládání: V DC, V AC, V AC/DC - zesílená izolace mezi cívkou a kont. sadou - vazební člen s elektromechanickým relé - varianta: potlačení zbytkových AC proudů na vstupu - LED indikace buzení vstupu - šroubové bezšroubové pružinové svorky - šířka 6,2 mm VAZEBNÍ ČLENY ŠÍŘKY 6,2 mm SSR JEDNOKONTAKTNÍ Řada 38 0,1 A / 48 V DC 2 A / 24 V DC 2 A / 240 V AC 1Z - SSR - univerzální varianta pro vstupy a výstupy PLC - ovládání: V DC, V AC, V AC/DC - zesílená izolace mezi vstupem a výstupem - vazební člen s polovodičovým relé - varianta: potlačení zbytkových AC proudů na vstupu - LED indikace buzení vstupu - šroubové bezšroubové pružinové svorky - šířka 6,2 mm VAZEBNÍ ČLENY ŠÍŘKY 14 mm EMR JEDNO- NEBO DVOUKONTAKTNÍ Řada 38 / 250 V AC 18 A / 250 V AC 1P - EMR 2P - EMR - univerzální varianta pro vstupy a výstupy PLC - ovládání: V DC, V AC, V AC/DC - zesílená izolace mezi cívkou a kont. sadou - vazební člen s elektromechanickým relé - LED indikace buzení vstupu - šroubové bezšroubové pružinové svorky - šířka 14 mm * P = přepínací kontakt, SSR (optočlen) = polovodičový vstup a výstup (zapínací), EMR = elektromechanické relé * PLC = Programmanble Logic Controller

14 VAZEBNÍ ČLENY PRO VSTUPY A VÝSTUPY ŘÍDICÍCH SYSTÉMŮ max. proud kontakty počet kontaktů* vlastnosti VAZEBNÍ ČLENY ŠÍŘKY 14 MM SSR JEDNOKONTAKTNÍ Řada 38 5 A / 24 V DC 3 A / 240 V AC 1Z - SSR - univerzální varianta pro vstupy a výstupy PLC - ovládání: V DC, 24 V AC/DC - zesílená izolace mezi vstupem a výstupem - vazební člen s polovodičovým relé - LED indikace buzení vstupu - šroubové bezšroubové pružinové svorky - šířka 14 mm VAZEBNÍ ČLENY MasterINTERFACE ŠÍŘKY 6,2 mm EMR JEDNOKONTAKTNÍ Řada 39 6 A / 250 V AC 1P - EMR - samostatné varianty pro vstupy a výstupy PLC - trubičková pojistka pro jištění vstupu výstupu PLC - ovládání: V DC, V AC, V AC/DC - zesílená izolace mezi cívkou a kont. sadou - varianta: potlačení zbytkových AC proudů na vstupu - LED indikace buzení vstupu - šroubové bezšroubové push-in svorky - šířka 6,2 mm VAZEBNÍ ČLENY MasterINTERFACE ŠÍŘKY 6,2 mm SSR JEDNOKONTAKTNÍ Řada 39 0,1 A / 48 V DC 2 A / 24 V DC 2 A / 240 V AC 1Z - SSR - samostatné varianty pro vstupy a výstupy PLC - trubičková pojistka pro jištění vstupu výstupu PLC - ovládání: V DC, V AC, V AC/DC - zesílená izolace mezi vstupem a výstupem - varianta: potlačení zbytkových AC proudů na vstupu - LED indikace buzení vstupu - šroubové bezšroubové push-in svorky - šířka 6,2 mm

15 VAZEBNÍ ČLENY PRO VSTUPY A VÝSTUPY ŘÍDICÍCH SYSTÉMŮ max. proud kontakty počet kontaktů* vlastnosti VAZEBNÍ ČLENY ŠÍŘKY 15,8 mm EMR JEDNO- NEBO DVOUKONTAKTNÍ Řada 48 / 250 V AC 18 A / 250 V AC 1P - EMR 2P - EMR - ovládání: V DC, V AC - zesílená izolace mezi cívkou a kont. sadou - LED indikace buzení cívky - EMC odrušovací modul - šroubové bezšroubové push-in svorky - šířka 15,8 mm VAZEBNÍ ČLENY ŠÍŘKY 15,8 mm EMR JEDNO- NEBO DVOUKONTAKTNÍ Řada 4C / 250 V AC 18 A / 250 V AC 1P - EMR 2P - EMR - ovládání: V DC, V AC - zesílená izolace mezi cívkou a kont. sadou - mechanická aretace kontaktů, LED a mech. indikace buzení cívky - EMC odrušovací modul - šroubové () bezšroubové push-in svorky (10 A) - šířka 15,8 mm VAZEBNÍ ČLENY ŠÍŘKY 27 MM EMR DVOU-, TŘÍ- NEBO ČTYŘKONTAKTNÍ Řada A / 250 V AC 10 A / 250 V AC 17 A / 250 V AC 2P - EMR 3P - EMR 4P - EMR - ovládání: V DC, V AC - základní izolace mezi cívkou a kont. sadou 3,6 kv - mechanická aretace kontaktů, LED a mech. indikace buzení cívky - EMC odrušovací modul - šroubové bezšroubové push-in svorky - šířka 27 mm

16 SPÍNÁNÍ RELÉ - DO RELÉ PATIC DO PATIC A DO A PLOŠNÝCH DO PLOŠNÝCH SPOJŮ SPOJŮ max. proud kontakty počet kontaktů* vlastnosti patice Řada A 2 P DIL relé do plošných spojů - cívka DC se zvýšenou citlivostí 200 mw 400 mw - základní izolace mezi cívkou a kontaktními sadami - slaboproudé relé do plošných spojů Řada 32 1 P 1 Z Miniaturní relé do plošných spojů - cívka DC se zvýšenou citlivostí 200 mw - základní izolace mezi cívkou a kontaktní sadou - výkonové relé v provedení Dual-In-Line (DIL) do plošných spojů Řada 93 1 P 1 Z Úzká relé do patic / do plošných spojů - cívka DC se zvýšenou citlivostí 170 mw - zesílená izolace mezi cívkou a kontaktní sadou, Řada 34 0,1 A 2 A 1 SSR Úzká polovodičová relé do patic / do plošných spojů - vstup DC se zvýšenou citlivostí - polovodičový výstup DC AC Řada A 1 P 1 Z Relé do plošných spojů - cívka DC s příkonem 360 mw - základní izolace mezi cívkou a kontaktní sadou - výkonové relé v provedení krychle do plošných spojů Řada A 1 P 1 Z Relé do plošných spojů - cívka DC - zesílená izolace mezi cívkou a kontaktní sadou - vzdušná a povrchová vzdálenost 8 mm, Řada A 18 A 1 P 1 Z 2 P 2 Z Relé do patic / do plošných spojů - cívka DC s příkonem 500 mw 650 mw cívka AC - zesílená izolace mezi cívkou a kontaktními sadami - vzdušná a povrchová vzdálenost 8 mm, Řada A 1 P 1 Z Relé do plošných spojů - cívka DC - zesílená izolace mezi cívkou a kontaktní sadou - vzdušná a povrchová vzdálenost 8 mm, do plošných spojů * P = přepínací kontakt, Z = zapínací kontakt, R = rozpínací kontakt, SSR (optočlen) = polovodičový vstup a výstup (zapínací).

17 SPÍNÁNÍ RELÉ - DO RELÉ PATIC DO PATIC A DO A PLOŠNÝCH DO PLOŠNÝCH SPOJŮ SPOJŮ max. proud kontakty počet kontaktů* vlastnosti patice 12 A 1 P 18 A 2 P Nízká relé do patic / do plošných spojů - cívka DC s příkonem 400 mw cívka AC - zesílená izolace mezi cívkou a kontaktními sadami - vzdušná a povrchová vzdálenost 8 mm, Řada 93 Řada A 15 A 1 SSR Nízká polovodičová relé do patic / do plošných spojů - vstup DC se zvýšenou citlivostí - polovodičový výstup DC AC 18 A 1 P 2 P Bistabilní relé se dvěma DC cívkami Řada 95 Řada A 1 P 1 Z Nízká relé do plošných spojů - cívka DC s příkonem 250 mw 400 mw - zesílená izolace mezi cívkou a kontaktní sadou - vzdušná a povrchová vzdálenost 10 mm, Řada 95 Řada 95 Řada A 2 P Relé do patic / do plošných spojů - cívka DC s příkonem 500 mw 650 mw - zesílená izolace mezi cívkou a kontaktními sadami - vzdušná a povrchová vzdálenost 8 mm, Řada 45 1 Z 1 R Relé do plošných spojů - cívka DC s příkonem 360 mw - zesílená izolace mezi cívkou a kontaktní sadou, - teplota okolí do +125 C do plošných spojů Řada 97 Řada A 2 P 1 P Průmyslová miniaturní relé - cívka DC s příkonem 500 mw cívka AC - zesílená izolace mezi cívkou a kontaktními sadami, - mechanická aretace kontaktů a indikace buzení cívky Řada A 1 Z + 1R 2 P Relé s nuceně vedenými kontakty (ČSN EN 50205:2002, typ B) - cívka DC s příkonem 700 mw - zesílená izolace mezi cívkou a kontaktními sadami, - výhodné pro spínání DC zátěží do plošných spojů * P = přepínací kontakt, Z = zapínací kontakt, R = rozpínací kontakt, SSR (optočlen) = polovodičový vstup a výstup (zapínací).

18 SPÍNÁNÍ RELÉ - DO RELÉ PATIC DO PATIC A DO A PLOŠNÝCH DO PLOŠNÝCH SPOJŮ SPOJŮ max. proud kontakty počet kontaktů* vlastnosti patice Řada A 2 P 3 P Řada 55 Průmyslová relé - cívka DC cívka AC - základní izolace mezi cívkou a kontaktními sadami - mechanická aretace kontaktů a indikace buzení cívky 17 A 4 P Řada 96 Řada A 2 P 2 Z 4 P 4 Z Výkonová miniaturní relé - cívka DC cívka AC - základní izolace mezi cívkou a kontaktními sadami - mechanická aretace kontaktů a indikace buzení cívky - varianta: vzdálenost kontaktů 1,5 mm u 2Z 4Z Řada 90 Řada A 2 P 3 P Průmyslová relé - cívka DC cívka AC, 8-kolíková 11-kolíková patice - základní izolace mezi cívkou a kontaktními sadami - mechanická aretace kontaktů a indikace buzení cívky - varianta: zdvojené kontakty pro spínání malých výkonů Řada 92 Řada A při DC1 2 P 2 Z 3 P 3 Z Výkonová relé - cívka DC cívka AC - základní izolace mezi cívkou a kontaktními sadami - varianta: zesílená izolace mezi cívkou a kontaktními sadami, - mechanická aretace kontaktů a indikace buzení cívky - varianta: úplné odpojení 3 mm u 2Z 3Z dle ČSN EN varianta se zhášecím magnetem pro spínání DC výkonů při 220 V: při DC1 až 12 A a při DC13 až 3 A * P = přepínací kontakt, Z = zapínací kontakt, R = rozpínací kontakt

19 SPÍNÁNÍ RELÉ - DO RELÉ PATIC DO PATIC A DO A PLOŠNÝCH DO PLOŠNÝCH SPOJŮ SPOJŮ max. proud kontakty počet kontaktů* vlastnosti patice Řada A 1 Z + 1 R Výkonová relé 30 A 1 Z - cívka DC cívka AC - základní izolace mezi cívkou a kontaktními sadami - montáž na desku plošných spojů, na panel na DIN-lištu - úplné odpojení 3 mm u 1Z dle ČSN EN a do plošných spojů přívody fastony Řada A 2 P 2 Z Výkonová relé - cívka DC cívka AC - zesílená izolace mezi cívkou a kontaktními sadami, - montáž na desku plošných spojů, na panel na DIN-lištu do plošných spojů přívody fastony Řada A (při 400 V) 2 Z 3 Z Výkonové relé pro fotovoltaické měniče - cívka DC s příkonem 170 mw - můstkové kontakty - zesílená izolace mezi cívkou a kontaktními sadami, - vzdálenost kontaktů >= 5,2 mm do plošných spojů Řada Řada RB 38 A 4 P 2 P Bistabilní relé - cívka DC - manuální SET a RESET externě přes svorky - LED zelená pro SEt a červená pro RESET - na DIN-lištu do patice Řada Řada RR 38 A 4 P 1P+3Z Rychlé relé - cívka DC - doba rozběhu/návratu < 3 ms - indikace stavu LED červená - na DIN-lištu do patice * P = přepínací kontakt, Z = zapínací kontakt, R = rozpínací kontakt
