1 Technický list Brighten Up série Velké možnosti pro všechny prostory

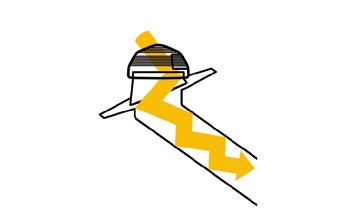

2 Výhody Brighten Up série Průkopnické systémy Solatube Brighten Up série povýšily optické technologie na takovou úroveň, která dodává enormní množství denního světla do každého prostoru. Díky velmi inovativní konstrukci je možné se vyhnout všem překážkám, díky čemuž můžeme dovést denní světlo prakticky kamkoliv bez zásadních technických úprav. Výsledkem je jasné, nákladově efektivní a ekologické řešení, které přivádí denní světlo tam, kde klasické technologie nedosáhnou. Využívá opticky aktivní prvky a inovativní materiály pro maximální zachycení a přenos denního světla s nejlepším výkonem. Technologie, která poskytuje více než jen světlo Brighten Up série využívá revoluční optickou technologii k distribuci maximálního množství přirozeného denního světla bez přehřívání interiéru a tepelných ztrát. Od úsvitu až do západu Slunce systém přivádí denní světlo pomocí patentované a opticky aktivní kopule Raybender 3000 přes vysoce reflexní tubus až do interiéru i na délku 9 m. Z úrovně stropu rovnoměrně rozptýlí světlo do celého prostoru interiéru pomocí speciálně konstruovaných designových difuzérů. Maximální příjem světla Technologicky propracovaný systém kopule umožní zachytit paprsky dopadající pod ostrým úhlem, což zejména dopoledne a odpoledne zvyšuje výkon světlovodu. Samozřejmě s odfiltrováním všech UV záření. V průběhu celého roku zobrazuje konzistentní světlo se správnou teplotou barev CTM bez zkreslení barevného spektra. Filtruje infračervené záření, aby nedocházelo k nepříjemnému přehřívání místností. Technologie Raybender 3000 Pomocí Fresnelovy čočky usměrňuje paprsky dopadající pod ostrým úhlem. Zaručuje konzistentní výkon po celý den i rok. Zabraňuje nadměrnému přísunu tepla. Filtruje ultrafialové záření, které by mohlo způsobit blednutí tkanin, nábytku a degradaci celého interiéru. Zrcátko LightTracker Zrcátko vyrobeno z materiálu Spectralight Infinity zvyšuje množství světla sraženého do tubusu.

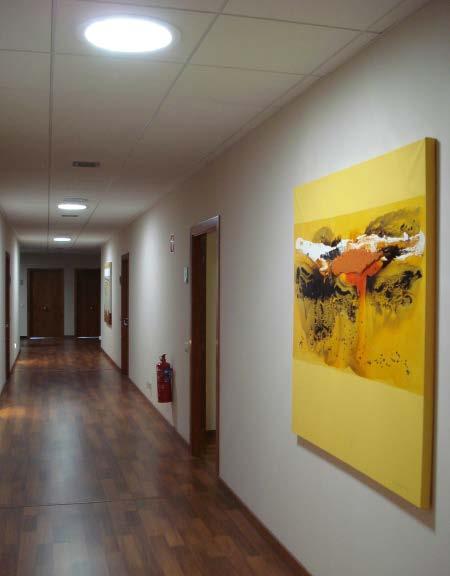

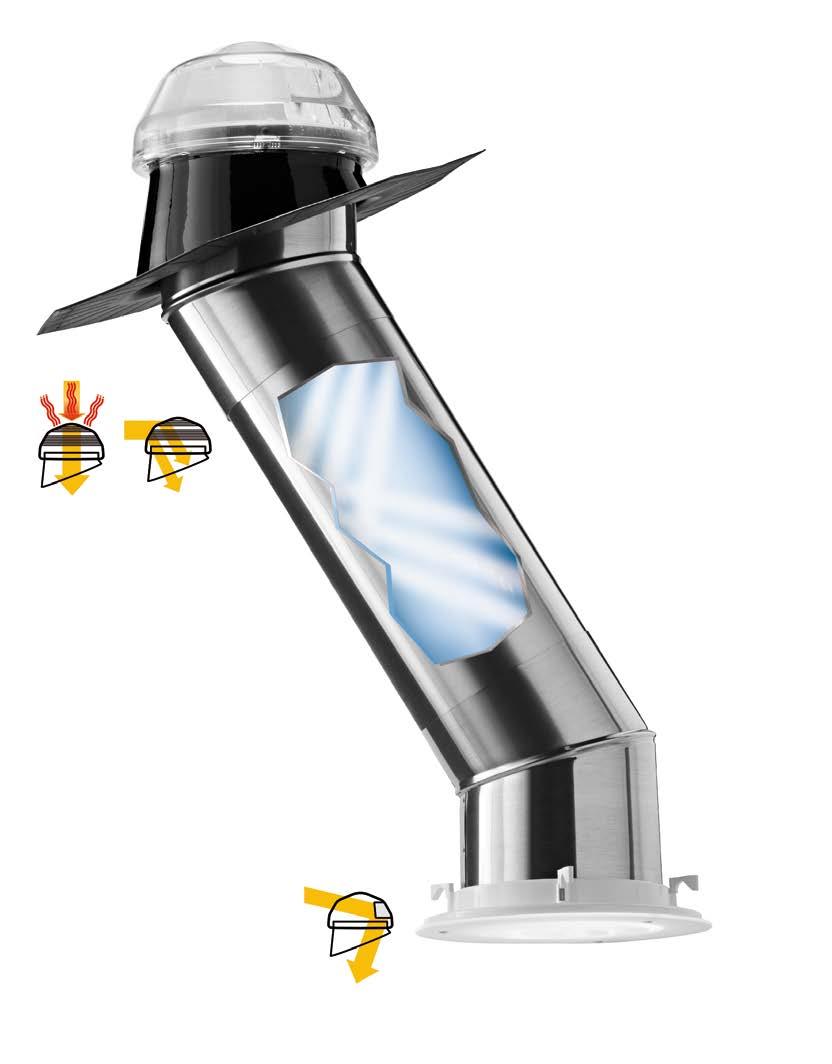

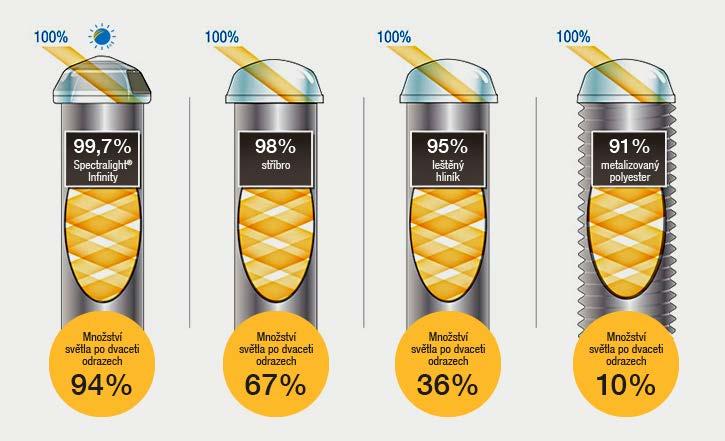

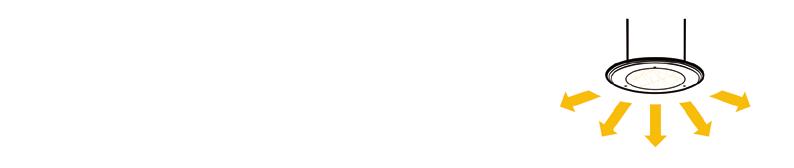

3 Efektivní přenos světla Nejodraznější tubusový materiál na světě přenáší ze střechy do míst v interiéru maximum denního světla ve správných přirozených barvách. Spectralight Infinity Polymerický odrazný materiál s technologií Cool Tube dosahuje odraznost 99,7% na odraz. Nabízí větší účinnost při jasné a difuzní obloze. Ideální spektrální složení barev Nenahraditelnou vlastností materiálu Spectralight Infinity je unikátní schopnost přenášet celé viditelné spektrum barev neselektivně. Díky tomu nejvěrněji zobrazuje barvu denního světla a reálné barvy předmětů v interiéru. Index podání barev (CRI) je vyšší jak 80. leštěný hliník napařované stříbro Spectralight Infinity Technologie Cool Tube Kompozitní složení materiálu umožňuje významnou redukci tepelné vodivosti. Tato technologie filtruje tepelné infračervené paprsky, aby se minimalizoval přenos tepla. Distribuce světla Speciálně navržené optické čočky rovnoměrně rozptylují denní světlo do celého prostoru a zabraňují oslnění a poskytují vizuální komfort. Možnosti využití Malé kanceláře Chodby Schodiště Toalety a koupelny Sklady Komory Ztráta světla od různých materiálů Množství světla po dvaceti odrazech 94% Množství světla po dvaceti odrazech 67% Množství světla po dvaceti odrazech 36% Množství světla po dvaceti odrazech 10%

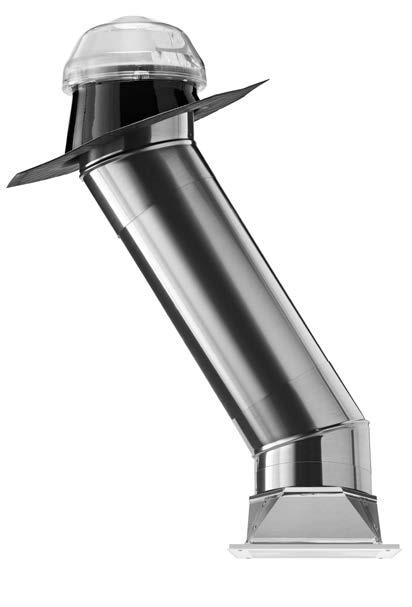

4 Modely Brighten Up série Podle různých ploch navrhovaných budov se přizpůsobují i světlovodné sestavy. Brighten Up sérii můžete využít individuálně pro osvětlení menších prostor nebo pro větší prostory zvolit kombinaci či osazení více světlovodných sestav. Jsou ideální pro stropy či snížené podhledy. Solatube 160 DS 250 mm Tato sestava je vhodná pro malé prostory jako jsou např. chodby, toalety, technické místnosti a jiné. Využijte možnost osadit více jednotek pro rovnoměrné osvětlení dlouhých chodeb anebo pro větší prostory zvolte průměr 350 mm. Solatube Oproti nejmenšímu průměru poskytuje až dvakrát více denního světla. Kromě malých prostor jako jsou kanceláře, chodby, koupelny může být skvělým řešením pro osvětlení konferenčních místností, schodišť a mnoho dalších prostor. Oba průměry jsou k dispozici v kruhovém i čtvercovém provedení. Světlovody se v interiéru instalují do otvorů o rozměrech: pro 160 DS 250 mm ø 280 mm / mm pro ø 380 mm / mm

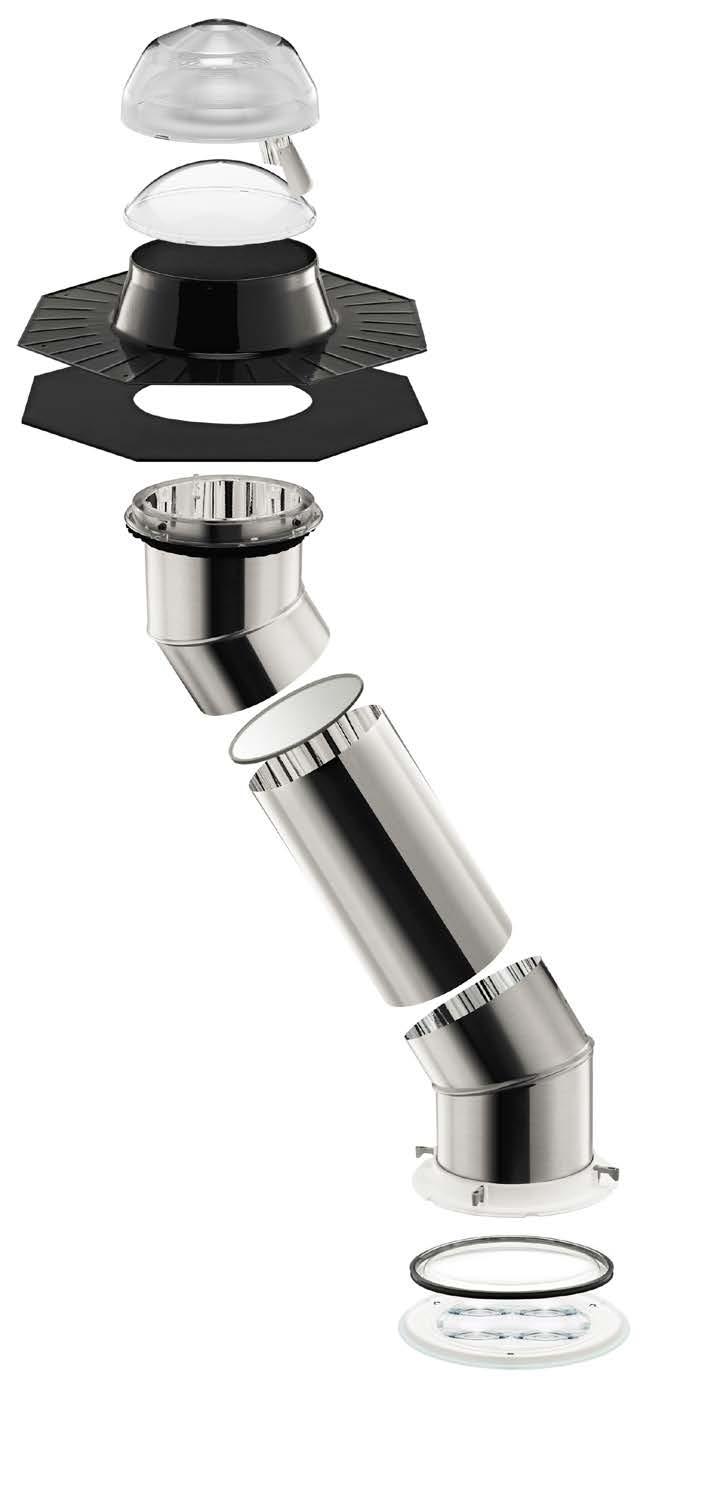

5 Sestava Brighten Up série Kopule Raybender 3000 Kopulové zrcátko LightTracker Vnitřní tepelně izolační kopule* Elektrický stmívač Vnitřní elektrický stmívač je určen k regulaci množství denního světla. Umožňuje nastavit světelný tok tak, jak si právě přejete. Ovládání je jednoduché pomocí vypínače popřípadě na dálkové ovládání. Střešní lemování Pryžové těsnění Flashing Insulator* A tuba s kopulovým kroužkem Spectralight Infinity Elektrické osvětlení Integrovaný světelný díl vyřeší vaší potřebu dosvětlovat prostory v nočních hodinách, aniž byste museli osazovat další zdroj do stropu. Lze umístit jakýkoliv světlený zdroj se závitem E27. Vnitřní tepelně izolační vložka* Prodlužovací tuba Spectralight Infinity Vnitřní solární LED osvětlení Smart NightLight noční osvětlení za pomoci fotovoltaických panelů B tuba s difuzérovou přírubou Difuzérová vložka s těsněním Odvětrávací sada Kombinuje denní osvětlení a ventilační systém v atraktivním vzhledu. Separační ventilační jednotka odvětrá vlhké prostory a nenaruší vzhled místnosti. Stropní difuzér * vybrané komponenty se dodávají pouze pro nízkoenergetickou sestavu světlovodu

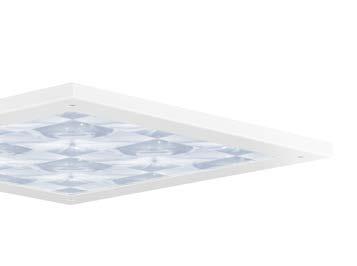

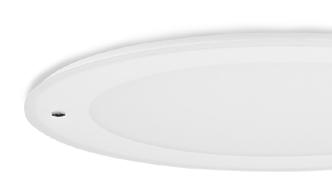

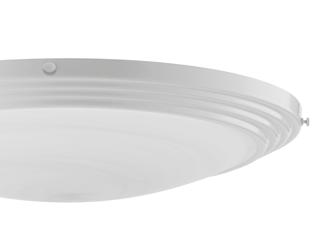

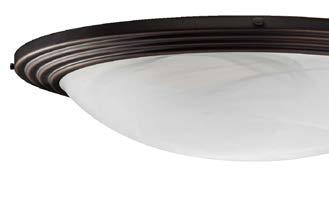

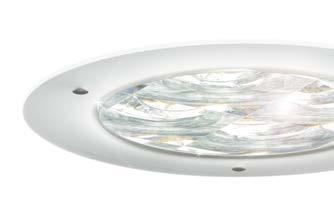

6 Dekorativní stropní difuzéry Čtvercový JustFrost Zobrazuje denní světlo v jeho přirozené a čisté kráse s moderním designem přes mléčné sklo. 160 DS 250mm vnější mm, výška 15 mm vnější mm, výška 15 mm JustFrost Zobrazuje denní světlo v jeho přirozené a čisté kráse s moderním designem přes mléčné sklo. 160 DS 250mm vnější ø 346 mm, výška 17 mm vnější ø 446 mm, výška 17 mm Čtvercový OptiView Opticky aktivní Fresnelova čočka v designovém rámečku poskytuje umělecký, ale i funkční difuzér. 160 DS 250mm vnější mm, výška 15 mm vnější mm, výška 15 mm OptiView Opticky aktivní Fresnelova čočka v designovém rámečku poskytuje umělecký, ale i funkční difuzér. 160 DS 250mm vnější ø 346 mm, výška 17 mm vnější ø 446 mm, výška 17 mm AuroraGlo bílá Vypouklé hladké mléčné sklo v kaskádovitém rámečku v bílé úpravě. vnější ø 462 mm, výška 93 mm / 172 mm AuroraGlo bronz Vypouklé hladké mléčné sklo v kaskádovitém rámečku v bronzové úpravě. vnější ø 462 mm, výška 93 mm / 172 mm TierDrop Nízkoprofilový difuzér se vkusnou kaskádovitou obrubou v mléčné struktuře. 160 DS 250 mm vnější ø 384 mm, výška 25 mm vnější ø 484 mm, výška 25 mm Světlovodné sestavy Solatube nejen že osvětlují vnitřní prostory, ale dělají to v neotřelém stylu. Naše dekorativní a designové difuzéry z tvrzeného skla obohatí vzhled každého interiéru od klasického stylu až po velmi netradiční. VividShade Mléčné sklo v netradiční a designové průsvitné tkanině oživí interiér. vnější ø 453 mm, výška 100 mm Vusion Nízkoprofilové difuzéry mají moderní provedení s mléčnou strukturou popřípadě s optickou čočkou. 160 DS 250 mm vnější ø 325 mm, výška 12 mm vnější ø 425 mm, výška 12 mm

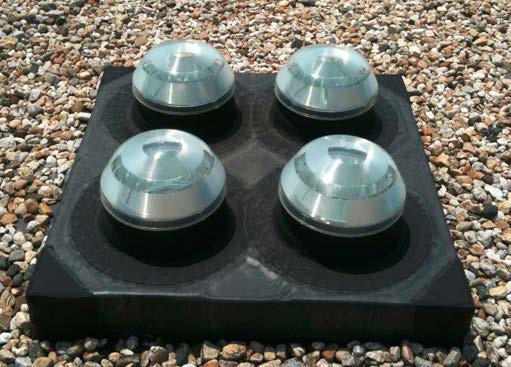

7 Komponenty a doplňky Taškové lemování Ploché lemování Šikmé lemování Flexibilní lemování Zakázkové lemování 160 DS ø 250 mm polypropylen; odvod vody pomocí drážky; nahrazuje 1 tašku výška krčku 100/150mm; rozměr podstavy mm; zátěžová ocel sklon podstavy 25 ; rozměr podstavy mm; zátěžová ocel sklon podstavy 0 25 ; zátěžová ocel a temperovaný vlnitý hliník; nahrazuje 4 tašky výška, tvar a materiál dle potřeby; např. TiZn, Cu 290 DS ø 350 mm polypropylen; odvod vody pomocí drážky; nahrazuje 4 tašky výška krčku 100/150 mm; rozměr podstavy mm; zátěžová ocel sklon podstavy 25 ; rozměr podstavy mm; zátěžová ocel sklon podstavy 0 25 ; zátěžová ocel a temperovaný vlnitý hliník; nahrazuje 4 tašky výška, tvar a materiál dle potřeby; např. TiZn, Cu Kopule Raybender 3000 A+B tuba A+B tuba (čtvercová) Prodlužovací tuby Koleno 160 DS ø 250 mm ø 303 mm; výška 150 mm; akrylát tl. 3 mm; sběrná plocha EDCS 1032 cm 2 ; Inhibitory UVA 98,5%, UVB 100%, UVC 100%; světelná materiál Cool Tube; délky mm; ohyb 0 až 30 materiál Cool Tube; délky mm; ohyb 0 až 30 s přechodovým prvkem materiál Cool Tube; C tuba 400 mm, D tuba 600 mm materiál Cool Tube; délka 580 mm; ohyb 0 až DS ø 350 mm ø 403 mm, výška 176 mm; akrylát tl. 3 mm; sběrná plocha EDCS 1871cm 2 ; Inhibitory UVA 98,5%, UVB 100%, UVC 100%; světelná materiál Cool Tube; délky mm; ohyb 0 až 30 materiál Cool Tube; délky mm; ohyb 0 až 30 s přechodovým prvkem materiál Cool Tube; C tuba 400 mm, D tuba 600 mm materiál Cool Tube; délka 580 mm; ohyb 0 až 90 Stropní difuzéry Vnitřní tepelně izolační kopule Vnitřní tepelně izolační vložka Severe Climate Pryžové těsnění Flashing Insulator Výškový nástavec 160 DS ø 250 mm světelná propustnost > 90%; akrylát, polykarbonát, mléčné tvrzené sklo ø 286 mm; výška 81 mm; akrylát tl. 2,9 mm; světelná ø 238 mm; výška 15 mm; akrylát tl. 1,0 mm; světelná vnitřní ø 165 mm šířka 360 mm pryžový materiál ø nástavce 260 mm; výška nástavce 50/100 mm; zátěžový kov 290 DS ø 350 mm světelná propustnost > 90%; akrylát, polykarbonát, mléčné tvrzené sklo ø 386 mm; výška 108 mm; akrylát tl. 2,9 mm; světelná ø 338 mm; výška 16 mm; akrylát tl. 1,0 mm; světelná vnitřní ø 265 mm šířka 460 mm pryžový materiál ø nástavce 360 mm; výška nástavce 50/100 mm; zátěžový kov Vnitřní elektrické osvětlení Vnitřní elektrický stmívač Odvětrávací ventilační sada Odvětrávací ventilační vývod Lepicí páska 160 DS ø 250 mm 290 DS ø 350 mm příkon max. do 75 W; napětí 230 V; pro zapojení nulový (N, modrý) a fázový (L, hnědý) vodič napětí 230 V; pro zapojení nulový (N, modrý) fázový (L, hnědý) a zemnící (PE, zeleno/ žlutý) vodič ovládání pomocí vypínače nebo dálkového ovládání pomocí nástřešního vývodu a izolované hadice. Pouze pro 160 DS 250 mm pro PVC, živičné, eternitové krytiny, tašková krytina, dodávka od výrobce Pouze pro 160 DS 250mm 5,4 m 50 mm samolepící hliníková páska 100 mikronů

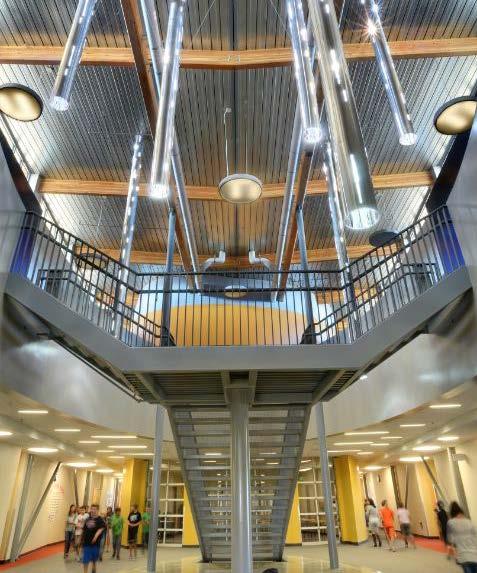

8 Základní parametry Brighten Up série 160 DS 250 mm SHGC (koeficient přijatého tepla) 0,2 0,34 EDCS (plocha pro zachytávání denního světla) cm cm 2 Plocha osvitu 8 14 m m 2 Efektivní délka tubusu 6 m+ 9 m+ Vzduchová neprůzvučnost 43 db Výkon při obloze lx Výkon při obloze lx 35 lm lm 70 lm lm Chcete-li se dozvědět více o světlovodech, našich produktech a službách navštivte naše webové stránky na adrese Na našich stránkách můžete najít technické informace, návody, příkladové studie a i inspirace pro netradiční využití. Dále jsou k dispozici světelné konzultace a zpracování studií nejen pro hygienické stanice. Samozřejmostí je podpora pro projektanty v CAD výkresech. WT-WINDOWS TOMORROW s.r.o. Spojovací 136, Horoměřice telefon: info@solatube.cz
