ČTVRTÝ ROZMĚR NÁBYTKU.

Transkript

1 ČTVRTÝ ROZMĚR NÁBYTKU. LOOX. SYSTÉM LED OSVĚTLENÍ. OBSAHUJE NOVÉ PRODUKTY A HÄFELE CONNECT ENGINEERED BY

2 LOOX. SYSTÉM LED OSVĚTLENÍ. OBSAH LOOX. SYSTÉM 12V SYSTÉM 24V SYSTÉM 350mA SYSTÉM STRANA STRANA STRANA STRANA II Realizace nápadů na osvětlení Plánování Montáž Kvalita Funkce svítidel Teplota barvy Inženýring Přehled 12V systému Zapuštěná / stropní svítidla pro povrchovou montáž Zapuštěná svítidla Stropní svítidla / svítidla pro povrchovou montáž Osvětlovací LED pásky Osvětlovací silikonová LED páska LED lištová svítidla RGB svítidla / osvět. pásky Svítidla s fl exibilním ramenem Svítidla multi-white Svítidlo na hranu skla Soklové svítidlo Drivery Přehled 24V systému Zapuštěná / stropní svítidla pro povrchovou montáž Zapuštěná svítidla Stropní svítidla pro povrchovou montáž Svítidlo pro povrchovou montáž Osvětlovací LED pásky Osvětlovací silikonová LED páska Svítidla s fl exibilním ramenem Svítidla multi-white / osvětlovací pásky Drivery Přehled 350mA systému Zapuštěná / stropní svítidla pro povrchovou montáž Zapuštěná svítidla Stropní svítidlo pro povrchovou montáž Svítidla pro povrchovou montáž Drivery BATERIOVÁ SVÍTIDLA HLINÍKOVÉ PROFILY, SPÍNAČE A PŘÍSLUŠENSTVÍ DOPLŇKOVÉ INFORMACE STRANA STRANA STRANA Svítidla pro povrchovou montáž Svítidlo do zásuvky Pro osvětlovací LED pásky Profi ly pro montáž na strop Profi ly pro zápustnou montáž Úhlové profi ly Profi l pro rohovou montáž Šatní tyč Profi l na hranu skla Profi l do zásuvky Spínače pro hliníkové profi ly Chladicí lišta Difuzor a krytky kabelů Příslušenství pro systémy Spínače a příslušenství spínačů Dálkový ovladač Häfele Connect Rozhraní pro stmívač Multi-Switch-Box Multi-Driver-Box Kabely a rozbočovače Konvertor Kabelové lišty Přívodní kabely Indukční nabíjecí stanice USB dobíjecí jednotka Zvukové systémy Světelné efekty Symboly a výrazy Technologie LED osvětlení Osvětlovací LED pásky, kvalita, max. délka, přehled produktů, viditelné body Časté dotazy Montážní pokyny a videa Štítky energetické účinnosti Seznam článků Adresy

3 II ČTVRTÝ ROZMĚR NÁBYTKU Objevte všechny výhody systému Loox od strany II 23 4 LOOX LED 2025/26 Zapuštěné svítidlo / stropní svítidlo pro povrchovou montáž na straně 4 LOOX LED 2032 Svítidlo pro povrchovou montáž na straně OSVĚTLOVACÍ LED PÁSKY Informace o různých osvětlovacích LED páskách najdete od strany LOOX LED 3022/23 Plošná svítidla na straně 58 Loox / I

4 LOOX. SYSTÉM LED OSVĚTLENÍ. DIALOG O ATMOSFÉŘE. LED osvětlení v nábytku a bytovém zařízení. Efektní rozšíření osvětlení v místnosti. Světlo je základní součást života, která výrazným způsobem ovlivňuje naše pohodlí. Jasné, studené, bílé ranní světlo se velmi liší od teplého světla svíček nebo žárovek. Uvnitř místnosti se snažíme napodobit denní světlo a přizpůsobit ho rozvržení místnosti. Osvětlení v nábytku a bytovém zařízení harmonicky doplňuje osvětlení místnosti a přidává designu čtvrtý rozměr. Díky tomu je možné vytvářet jemné nuance v atmosféře, oddělovat od sebe specifi cké oblasti nebo vytvořit dokonalý holistický efekt. Vzhledem k nízkému vyzařování tepla, malým velikostem součástí a dlouhé životnosti je pro tyto účely ideální právě LED osvětlení. Realisticky lze vytvářet světla různých barev, dokonce i různé odstíny bílé barvy. Se systémem LED osvětlení Loox je možné osvětlit pracovní plochy, expozice i obytné místnosti s ohledem na funkční nebo dekorativní účel. Pohodu lze cíleně ovlivňovat. A je to překvapivě jednoduché. Osvětlení Engineered by Häfele Häfele kombinuje znalosti technologie osvětlení a vlastní zkušenosti z vývoje produktu s neustále probíhající analýzou mezinárodních trhů. Na těchto základech byl vybudován systém LED osvětlení Loox, který efektivně kombinuje potřeby zákazníků i montážních fi rem. II / Loox

5 Loox / III

6 LOOX. SYSTÉM LED OSVĚTLENÍ. SYSTÉM, KTERÝ USNADŇUJE TVOŘENÍ. Loox. Nápady na osvětlení, které lze fl exibilně, snadno a spolehlivě realizovat. Se systémem LED osvětlení Loox lze nápady na osvětlení fl exibilně naplánovat a realizovat. Flexibilita je výsledkem široké nabídky součástí systému, od svítidel po spínače. Snadno použitelný způsob připojování se srozumitelným barevným značením propojuje všechny prvky ke kompaktnímu Driveru. Je možné vytvářet i velké systémy s několika, třeba i různými, Drivery. Všechny součásti mají certifi kovanou kvalitu a zajišťují dlouhodobou spolehlivost a svobodu při provozování. IV / Loox

7 FLEXIBILNÍ SNADNÉ SPOLEHLIVÉ Loox / V

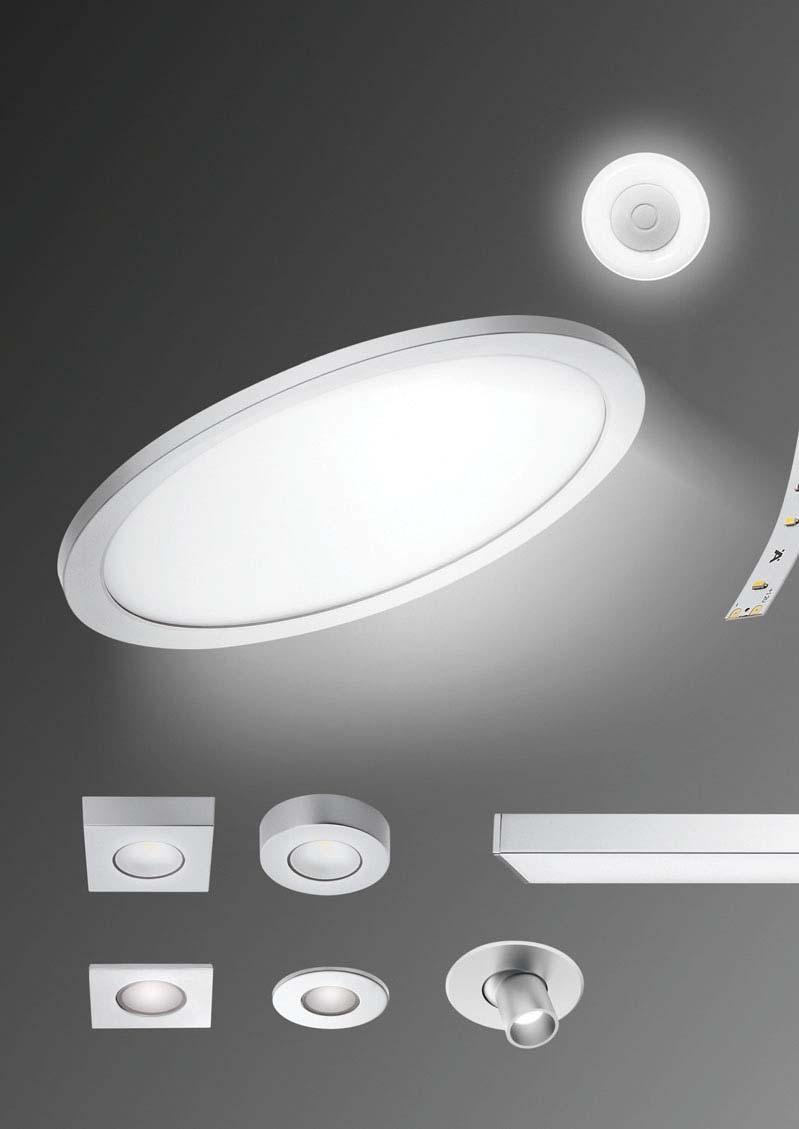

8 LOOX. SYSTÉM LED OSVĚTLENÍ. PLÁNUJTE FLEXIBILNĚ. Loox. Rozsáhlá řada osvětlení a funkcí. Jedna věc je vytvořit různé světelné efekty. Druhá věc je vyhovět různým montážním situacím. Díky rozsáhlé řadě součástí systému LED osvětlení Loox lze vyřešit oba problémy najednou. Od osvětlení vnitřku skříněk, zahrnující širokoúhlé svítidlo a dveřní spínač v kombinaci s osvětlením zásuvek, po spojení dekorativního a funkčního osvětlení v otevřené kuchyni. ZAPUŠTĚNÁ SVÍTIDLA A STROPNÍ SVÍTIDLA PRO POVRCHOVOU MONTÁŽ. VI / Loox

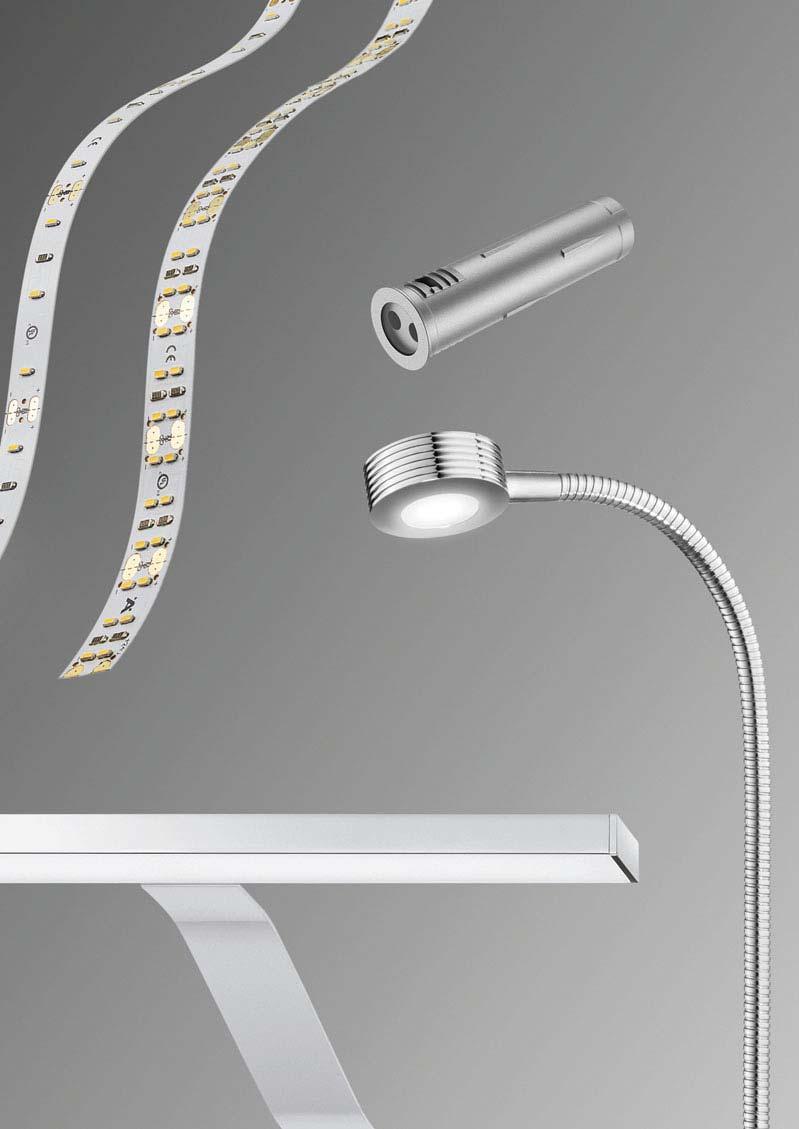

9 SPÍNAČE. FLEXIBILNÍ Spínače, stmívače, detektory pohybu, senzorové spínače, dálkové ovladače SVÍTIDLA S FLEXIBILNÍM RAMENEM. OSVĚTLOVACÍ LED PÁSKY. SVÍTIDLA PRO POVRCHOVOU MONTÁŽ, SVÍTIDLA NA HRANU SKLA, HLINÍKOVÉ PROFILY, SOKLOVÁ SVÍTIDLA,... Loox / VII

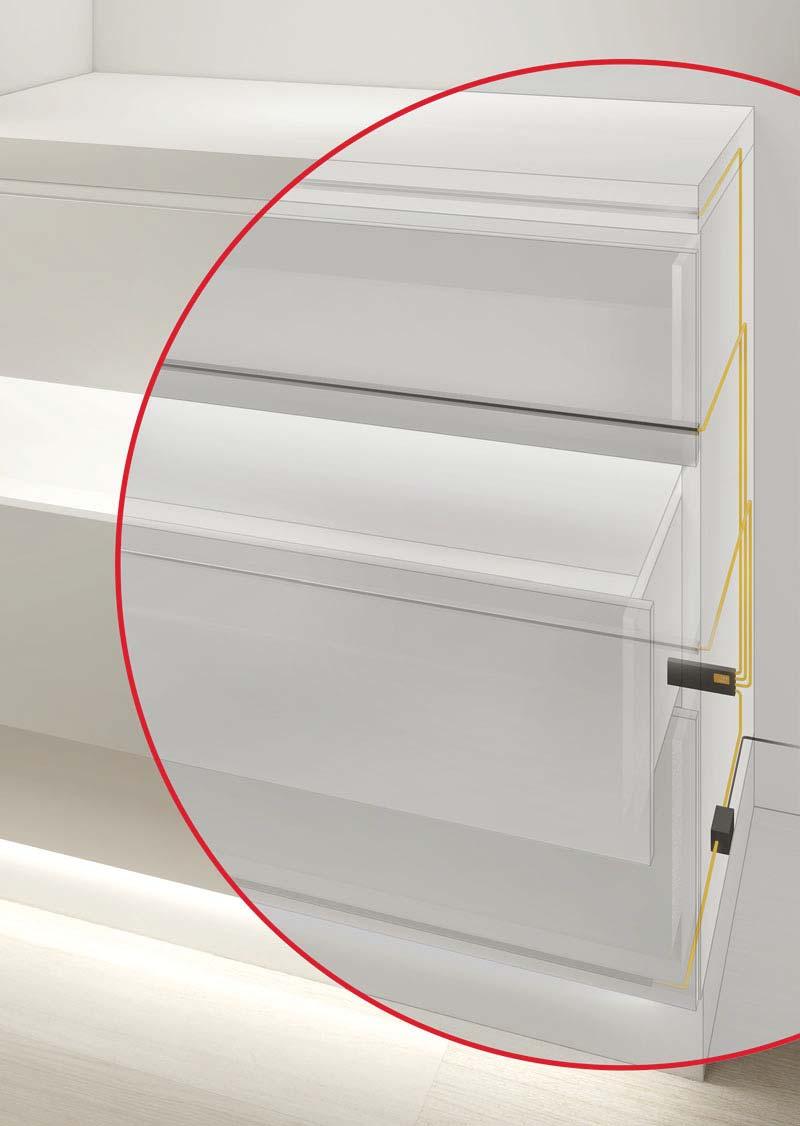

10 LOOX. SYSTÉM LED OSVĚTLENÍ. SNADNÁ A RYCHLÁ MONTÁŽ. Loox. Inteligentní systém konektorů "plug and play" se srozumitelným barevným značením. 12 V 24 V 350 ma VIII / Loox

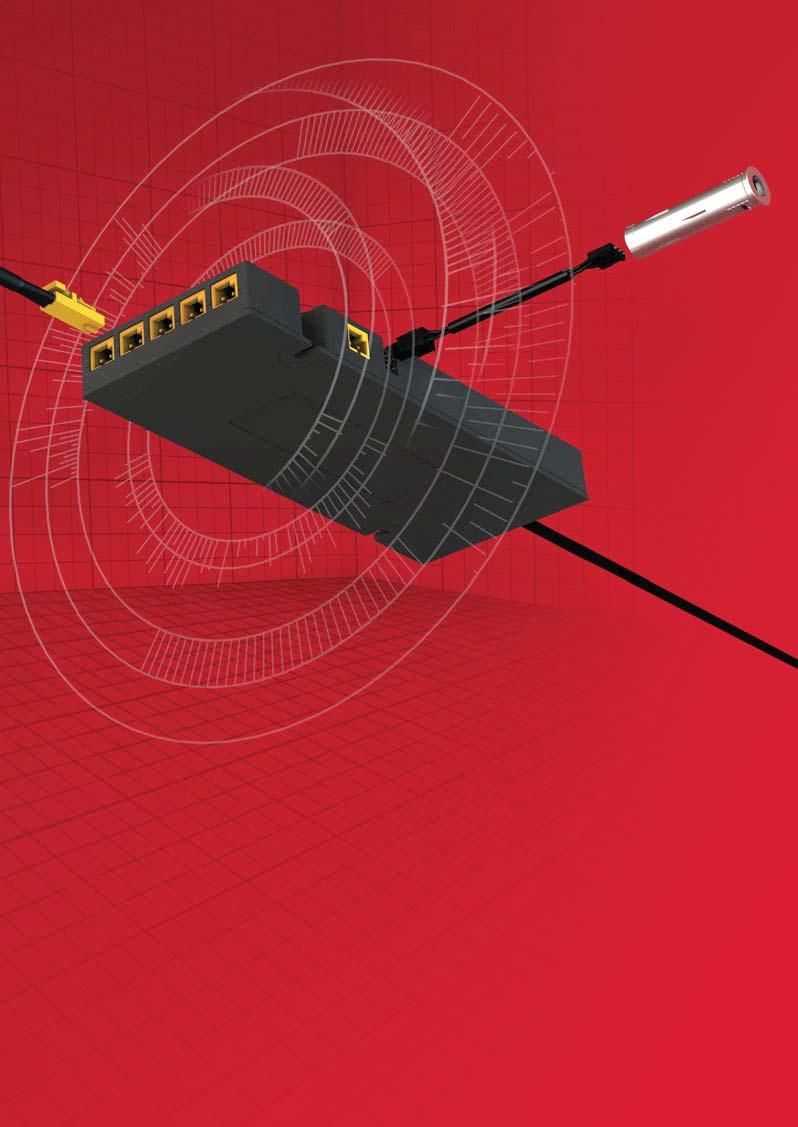

11 SNADNÉ PLUG AND PLAY. Loox používá tři napájecí systémy pro různá LED svítidla s odpovídajícími Drivery, které slouží jako centrální propojovací zařízení. 12V a 24V systémy (paralelní propojení) pro univerzální použití, od dekorativního po funkční osvětlení s různými typy svítidel, a 350mA systém (sériové propojení) specifi cky určený pro bodová svítidla s nízkým příkonem. Srozumitelné barevné značení usnadňuje montáž a sestavování prvků systému. Systém lze snadno propojit i bez potřeby služeb elektrikáře. PŘÍVODNÍ KABEL DRIVER SPÍNAČ SVÍTIDLA Loox / IX

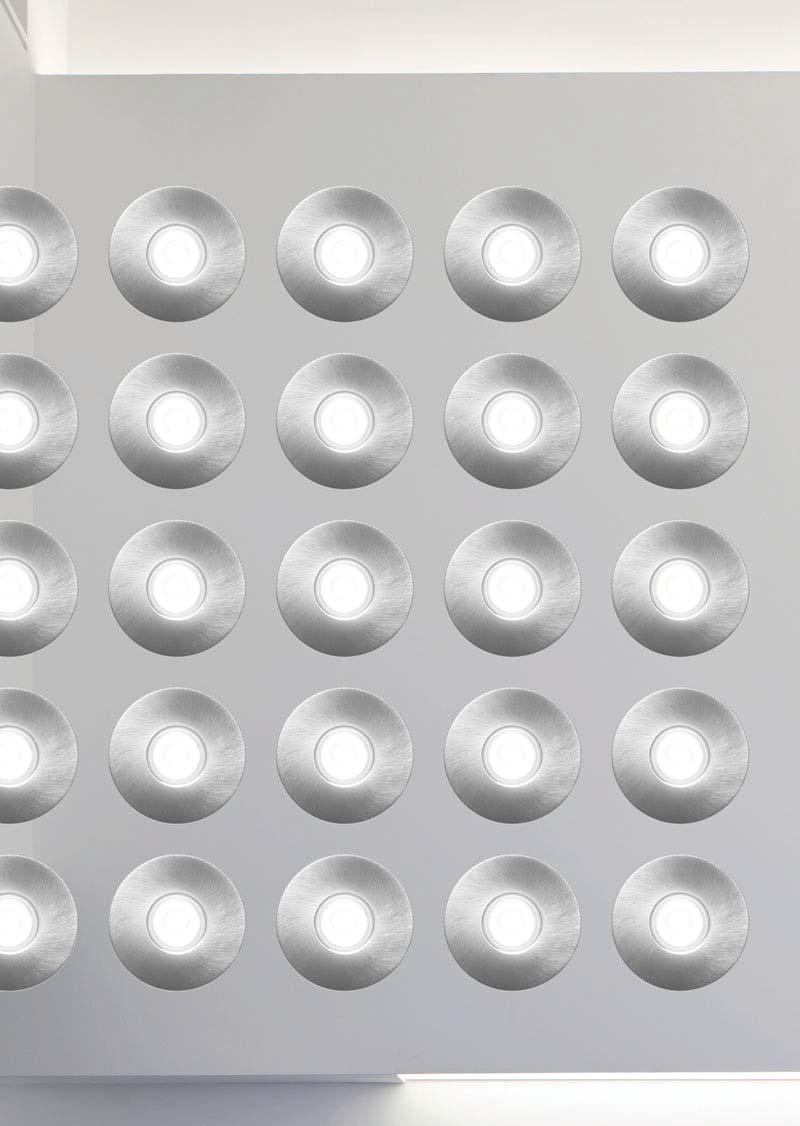

12 LOOX. SYSTÉM LED OSVĚTLENÍ. KONZISTENTNÍ BARVY JISTOTA PRO POZÁRUČNÍ VÝMĚNU OPTIMÁLNÍ INDEX PODÁNÍ BAREV VŠECHNY SOUČÁSTI JSOU VELMI SPOLEHLIVÉ X / Loox

13 ZAJIŠTĚNÍ SPOKOJENOSTI ZÁKAZNÍKŮ. Loox. Trvale vysoká kvalita a certifi kované standardy Häfele. SPOLEHLIVÉ Konzistentní kvalita barev a výkonů. Důležitým faktorem nových technologií je spolehlivost používání. Společnost Häfele proto nastavila vysoké standardy pro výběr materiálů, které jsou neustále testovány a mezinárodně certifi kovány. Zajištění malých barevných odchylek je jedním ze standardů. LED diody jsou po výrobě testovány a rozděleny podle barvy, světelného toku a napětí. Häfele vybírá nejlepší LED diody pro maximální odolnost, energetickou účinnost a zajištění kvality při pozáručních výměnách. Společnost Häfele používá rozsáhlý seznam kvalitativních kritérií, díky kterým je zajištěna produkce spolehlivých výrobků a dlouhodobá spokojenost zákazníků. Barevné odchylky souřadnice barevného spektra C Y souřadnice barevného spektra C X Úzká kritéria výběru zajišťují kvalitu. MEZINÁRODNÍ CERTIFIKÁTY KVALITY Loox / XI

14 LOOX. SYSTÉM LED OSVĚTLENÍ. VIDĚT, POZOROVAT NEBO SLEDOVAT? Návrhy osvětlení s ohledem na funkci světla. Již v roce 1950 začal Richard Kelly, pionýr projektování osvětlení, používat tři rozdílné typy osvětlení. Jedním je světlo, které má zajistit viditelnost v místnosti, druhým je osvětlení objektu nebo prostoru a třetím světlo, které je samo o sobě předmětem zájmu. Zdůraznění prostoru místnosti. Systém LED osvětlení Loox umožňuje i další mnohem specifi čtější funkce použití světla jako designového prvku v nábytku, a tedy i v místnosti. Pracovní osvětlení charakterizuje světlo, které je použito pro osvětlení pracovních ploch v kuchyni nebo v koupelně. Osvětlení okolního prostoru zohledňuje rozměry místnosti a usnadňuje prostorovou orientaci. Úzký paprsek bodového svítidla slouží ke zdůraznění zajímavých objektů nebo funkcí. Univerzálnost použití a kombinace osvětlení v rámci systému LED osvětlení Loox vytváří možnosti pro zdůraznění rozměru místností a propůjčuje nábytku atmosféru, která poskytuje holistické spojení s místností. XII / Loox

15 Funkční osvětlení Dekorativní osvětlení Bodové světlo Funkční osvětlení Loox / XIII

16 LOOX. SYSTÉM LED OSVĚTLENÍ. POVZBUZUJÍCÍ NEBO RELAXAČNÍ. Návrhy osvětlení s ohledem na teplotu světla. Světlo s vysokou složkou modré barvy má na člověka povzbuzující efekt. Stejně tak, jako studené svěží ranní světlo. Silně červeně a žlutě zbarvené světlo má relaxační efekt a vyvolává pocit odpočinku. Podobně jako teplá záře zapadajícího slunce nebo světlo svíčky. Znalost vytváří příležitosti. Barva světla, rovněž označovaná jako teplota barvy (měřena v Kelvinech), ovlivňuje naší pohodu. Při používání LED osvětlení Loox můžete tento efekt cíleně ovlivňovat. LED osvětlení Loox je k dispozici v rozsahu teplot barev K. Studené bílé světlo je ideální pro osvětlení pracoviště, zatímco pro osvětlení prostoru by mělo být použito teplé bílé světlo. Využití svítidel s více teplotami bílé barvy pomůže integrovat otevřenou kuchyni do obývacího pokoje. Ráno jasné a povzbuzující studené světlo osvětlí pracovní plochy, odpoledne je světlo teplejší a večer použijete teplé bílé světlo se stmívačem pro vytvoření relaxační nálady. Přechody barevných tónů jsou plynulé a lze je ovládat dálkovým ovladačem. Pro účely individuálně nastavitelných dekorativních efektů je možné využít RGB osvětlení. Teplota barvy Míchání barev R 2700 K 4000 K 5000 K 6500 K G B směšovaná bílá XIV / Loox

17 Studená bílá Teplá bílá Studená bílá Teplá bílá Loox / XV

18 LOOX. SYSTÉM LED OSVĚTLENÍ. OVLÁDÁNÍ SVĚTELNÝCH EFEKTŮ. XVI / Loox

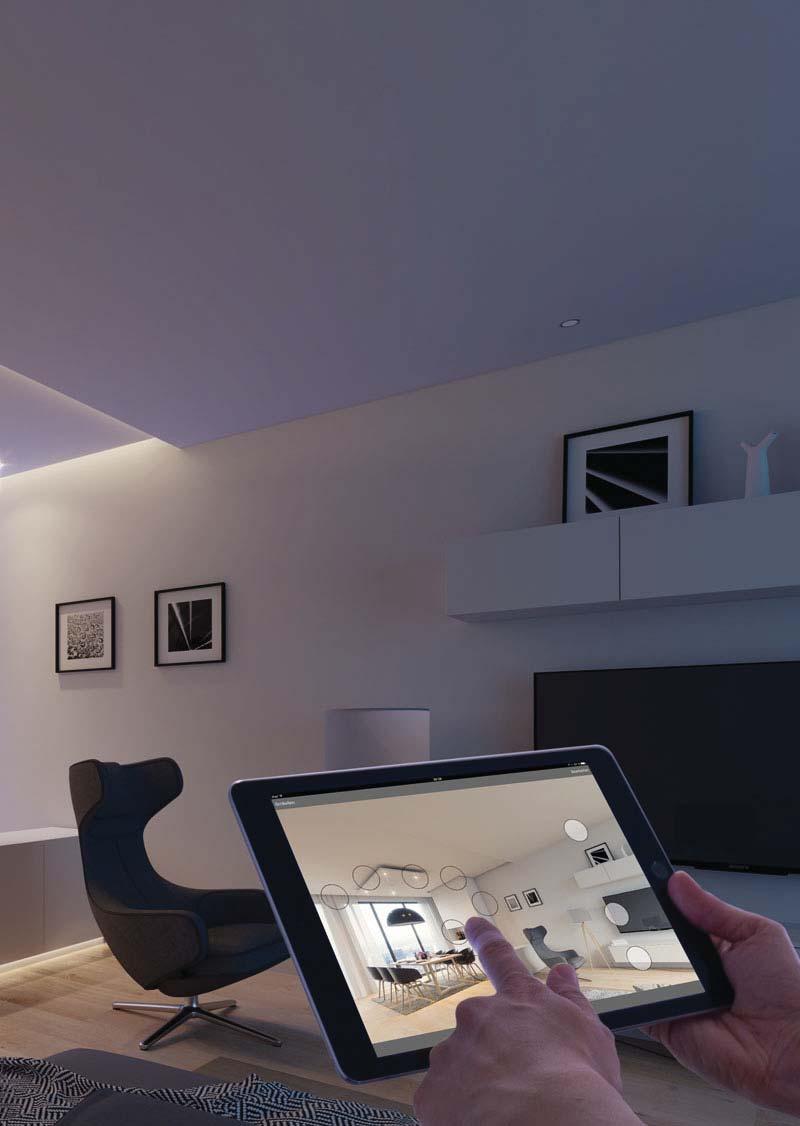

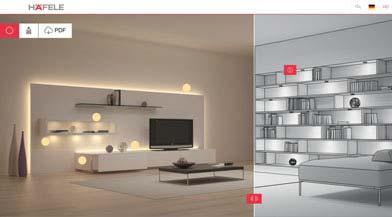

19 SE SYSTÉMEM HÄFELE CONNECT. KE SLAVNOSTNÍ RECEPCI PRO VAŠE HOSTY... Häfele Connect je nový systém pro inteligentní a bezdrátové ovládání osvětlení. Vhodným osvětlením vytvoříte perfektní atmosféru pro mnoho různých situací. Systém LED osvětlení Loox nabízí optimální řešení pro jakýkoli požadavek. S Häfele Connect můžete propojit a centrálně ovládat všechny součásti. Přizpůsobte světelné efekty dané příležitosti. Ovládání pomocí smartphonu nebo tabletu je zcela bezproblémové. Aplikace Häfele Connect se připojí ke Connect BLE boxům prostřednictvím Bluetooth. Poskytuje rozsáhlé možnosti ovládání, včetně nastavení barev světla s RGB osvětlením nebo úpravu teploty barvy při použití svítidel multi-white. Je možné seskupovat různá svítidla a vytvářet tak různé scénáře osvětlení, které lze ukládat a ovládat buď časově nebo jednoduchým stisknutím prstu. Jednoduché a elegantní. Loox / XVII

20 LOOX. SYSTÉM LED OSVĚTLENÍ.... NEBO SPOLEČNOU VEČERNÍ POHODU. S Häfele Connect je bezdrátové ovládání různých scénářů osvětlení neuvěřitelně snadné. BLE boxy jsou připojeny přes Bluetooth a intuitivně ovládány prostřednictvím smartphonu nebo tabletu. Lze tak seskupit několik různých světlených zdrojů a uložit je jako scénář. Do scénářů je možné zakomponovat a využít i elektricky ovládané kování. Díky technologii Plug and Play lze snadno systém kdykoli dodatečně přidat do již existujících instalací. PŘEHLED SYSTÉMU BLE box má až čtyři výstupní kanály a je napájen dvěma kabely z 12V nebo 24V Driveru. Häfele Connect BLE box používá pro komunikaci se smartphonem nebo tabletem technologii Bluetooth. Aplikací Häfele Connect lze intuitivně a snadno ovládat následující situace: > Zapnutí/vypnutí a stmívání svítidel. BLE box BLE box multi-white > Zapnutí/vypnutí a stmívání svítidel s proměnným bílým světlem a úprava teploty barev. > Zapnutí/vypnutí a stmívání RGB svítidel a úprava barvy světla. BLE box RGB > Přednastavení individuálních scénářů osvětlení pro různé příležitosti. > Zapnutí a vypnutí zvukových systémů. > Ovládání zvedacích systémů pro TV, posuvných dveří nebo jiných elektrických pohonů z produktové řady Häfele. XVIII / Loox

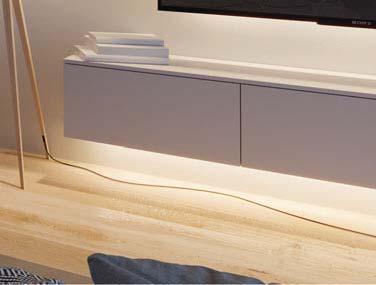

21 Loox / XIX

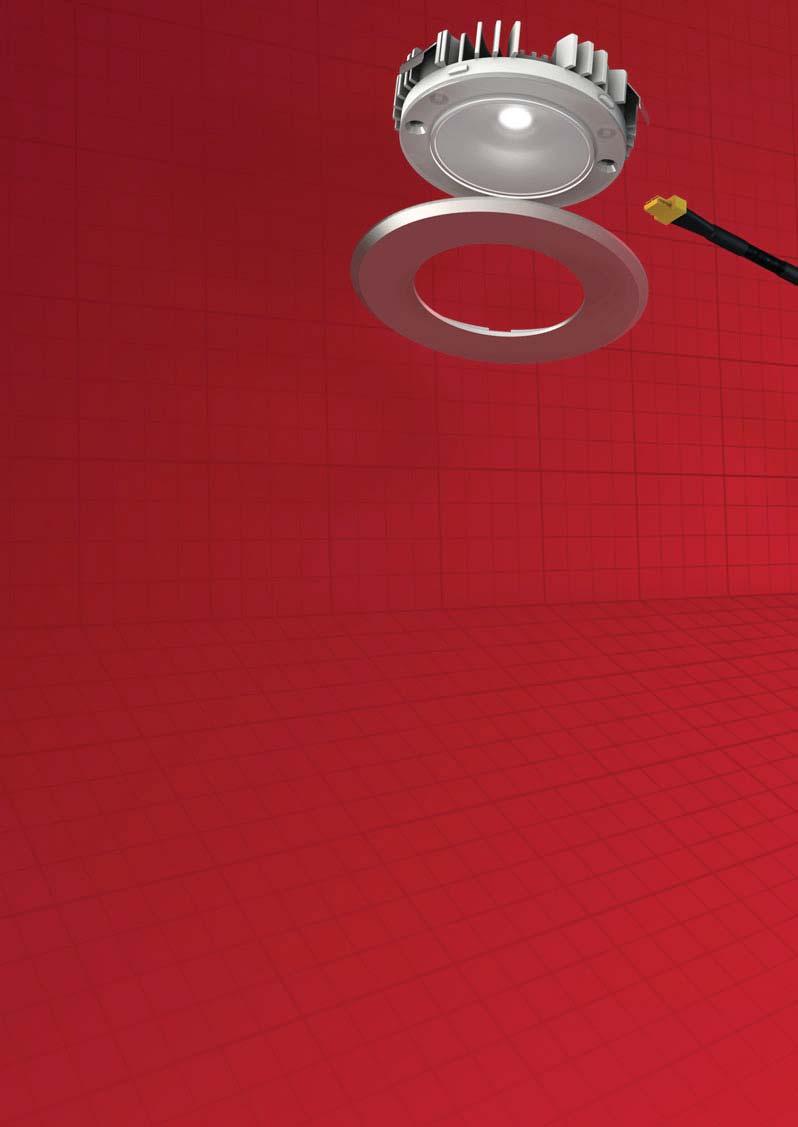

22 LOOX. SYSTÉM LED OSVĚTLENÍ. MNOHO MOŽNOSTÍ. NÍZKÁ CENA. Loox. Systém LED osvětlení. Engineered by Häfele. Inteligentní Drivery jsou základem systému Loox. Poskytují potřebné napájení různému počtu svítidel a jsou vhodné pro různá vstupní napětí a frekvence po celém světě. Rozpoznají různé typy spínačů, lze je použít i pro stmívání a mohou být kombinovány mnoha různými způsoby. Díky mezinárodnímu testování a certifi kacím je používání Driverů velmi bezpečné a snadné. Všechny součásti systémů jsou podrobně popsány na následujících stránkách. Požádejte rovněž o vějíř Loox Quick Select, který obsahuje širokou škálu příkladů použití a schémat zapojení. 12 V 24 V 350 ma SYSTÉM MODULARITA Vzájemně sladěné součásti umožňují využít LED systém Loox pro prakticky libovolnou aplikaci. Od jednoduchých k složitějším: plug-and-play. Flexibilní plánování, snadná montáž, spolehlivost a jednoduché používání. Svítidla a spínače jsou propojeny kabely, které lze připojit k Driveru z obou stran. To znamená, že spínač je možné později nahradit třeba stmívačem, aniž by bylo nutné měnit kabel. Kryty poskytují zapuštěným svítidlům a stropním svítidlům pro povrchovou montáž různý vzhled. XX / Loox

23 12 V 24 V 350 ma INTENZITA SVĚTLA OVLÁDÁNÍ 12V systém: používán zejména pro osvětlení prostoru a náladové osvětlení. 24V systém: používán zejména pro funkční osvětlení, protože poskytuje vyšší intenzitu světla. 350mA systém: používán zejména pro bodové osvětlení, protože poskytuje vysokou intenzitu světla. Spínače a ovladače vhodné pro každý požadavek. Různé spínače propojené kabely, plynule nastavitelné dálkové ovladače barev a teplot světla a spínače využívající bezdrátovou technologii přenosu, které jsou zcela nezávislé na umístění, vytváří novou svobodu plánování nábytku. Loox / XXI

24 XXII / Loox

25 PŘEHLED LED OSVĚTLENÍ A PŘÍSLUŠENSTVÍ 12V SYSTÉM 12V SYSTÉM LOOX LED 2025/2026 ZAPUŠTĚNÉ SVÍTIDLO / STROPNÍ SVÍTIDLO PRO POVRCHOVOU MONTÁŽ LOOX LED 2040 ZAPUŠTĚNÉ SVÍTIDLO / STROPNÍ SVÍTIDLO PRO POVRCHOVOU MONTÁŽ LOOX LED 2020 ZAPUŠTĚNÉ SVÍTIDLO / STROPNÍ SVÍTIDLO PRO POVRCHOVOU MONTÁŽ > Strana 4 > Strana 6 > Strana 8 LOOX LED 2047 ZAPUŠTĚNÉ SVÍTIDLO / STROPNÍ SVÍTIDLO PRO POVRCHOVOU MONTÁŽ LOOX LED 2022 ZAPUŠTĚNÉ SVÍTIDLO / STROPNÍ SVÍTIDLO PRO POVRCHOVOU MONTÁŽ LOOX LED 2023 ZAPUŠTĚNÉ SVÍTIDLO / STROPNÍ SVÍTIDLO PRO POVRCHOVOU MONTÁŽ LOOX LED 2039 ZAPUŠTĚNÉ SVÍTIDLO > Strana 10 > Strana 12 > Strana 14 > Strana 16 LOOX LED 2036 ZAPUŠTĚNÉ SVÍTIDLO LOOX LED 2027 STROPNÍ SVÍTIDLO PRO POVRCHOVOU MONTÁŽ LOOX LED 2002 STROPNÍ SVÍTIDLO PRO POVRCHOVOU MONTÁŽ LOOX LED 2050 STROPNÍ SVÍTIDLO PRO POVRCHOVOU MONTÁŽ LOOX LED 2051 STROPNÍ SVÍTIDLO PRO POVRCHOVOU MONTÁŽ > Strana 17 > Strana 21 LOOX LED 2033 > Strana 18 SVÍTIDLO PRO POVRCHOVOU MONTÁŽ > Strana 22 LOOX LED 2032 > Strana 19 SVÍTIDLO PRO POVRCHOVOU MONTÁŽ > Strana 23 LOOX LED 2041 > Strana 20 OSVĚTLOVACÍ LED PÁSKA, 15 m, 9,6 W/m > Strana 24 Loox 12 V / 1

26 LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED 2042 OSVĚTLOVACÍ LED PÁSKA, 15 m, 4,8 W/m LOOX LED 2029 OSVĚTLOVACÍ LED PÁSKA, 5 m, 9,6 W/m LOOX LED 2037 OSVĚTLOVACÍ LED PÁSKA, 5 m, 4 W/m LOOX LED 2045 OSVĚTLOVACÍ LED PÁSKA, 5 m, 7,2 W/m > Strana 26 > Strana 28 > Strana 30 > Strana 32 LOOX LED 2043 OSVĚTLOVACÍ LED PÁSKA, 5 m, 4,8 W/m LOOX LED 2030 OSVĚTLOVACÍ SILIKONOVÁ LED PÁSKA, 5 m, 4,8 W/m LOOX LED 2024 LED LIŠTA S KONEKTOREM LOOX LED 2010 STROPNÍ SVÍTIDLO PRO POVRCHOVOU MONTÁŽ > Strana 34 > Strana 36 > Strana 38 > Strana 40 LOOX LED 2016 OSVĚTLOVACÍ LED PÁSKA, 5 m, 7,1 W/m LOOX LED 2012 OSVĚTLOVACÍ SILIKON. LED PÁSKA, 2 m LOOX LED 2034/2035 SVÍTIDLO S FLEXIBILNÍM RAMENEM LOOX LED 2018 SVÍTIDLO S FLEXIBILNÍM RAMENEM LOOX LED 2048 > Strana 42 ZAPUŠTĚNÉ SVÍTIDLO / STROPNÍ SVÍTIDLO PRO POVRCHOVOU MONTÁŽ > Strana 50 LOOX LED 2019 SVÍTIDLO NA HRANU SKLA > Strana 44 > Strana 52 LOOX LED 2028 SOKLOVÉ SVÍTIDLO > Strana 46 > Strana 53 > Strana 48 2 / Loox 12 V

27 LOOX LED DRIVERY KONSTANTNÍ NAPĚTÍ 12 V KONSTANTNÍ NAPĚTÍ 12 V > Strana 54 > Strana 55 PROFILY PRO OSVĚTLOVACÍ LED PÁSKY PŘÍSLUŠENSTVÍ LOOX SPÍNAČE A PŘÍSLUŠENSTVÍ SPÍNAČŮ KABELY A ROZBOČOVAČE KONVERTORY > Strana 106 > Strana 114 > Strana 126 > Strana 127 VYZKOUŠEJTE SLUŽBU PLÁNOVÁNÍ LOOX Loox 12 V / 3

28 R LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED 2025/2026 MODULÁRNÍ ZAPUŠTĚNÉ / STROPNÍ SVÍTIDLO, POVRCHOVÁ MONTÁŽ 12V SYSTÉM Díky modulárnímu principu, různě tvarovaným krytkám pro zápustnou montáž nebo dílům pro povrchovou montáž a kabelům v různých délkách je možné tato svítidla používat různými způsoby. Průměr otvoru 58 mm je ideální i pro výměnu existujících halogenových svítidel. Výkonné svítidlo LED 2025 umožňuje i osvětlení pracovních ploch. Velmi snadno lze vyvinout další tvary svítidel - zeptejte se nás. LED 2025 LED 2026 Obj. číslo Teplota barvy (K) (teplá bílá) (teplá bílá) (stud. bílá) (stud. bílá) (teplá bílá) (teplá bílá) (stud. bílá) (stud. bílá) Průměr (mm) 61,2 61,2 61,2 61,2 61,2 61,2 61,2 61,2 Výška (mm) 13,5 13,5 13,5 13,5 13,5 13,5 13,5 13,5 Stupeň krytí IP44 jako zapuštěné; IP20 jako stropní Příkon (W) 3,8 3,8 3,8 3,8 3,0 3,0 3,0 3,0 Počet LED diod 1 (COB) 1 (COB) 1 (COB) 1 (COB) Světelný výkon (lm) Účinnost (lm/w) Index podání barev (CRI) Třída energetické účinnosti A+ A+ A+ A+ A+ A+ A+ A+ Naměřená energetická spotřeba 4,18 4,18 4,18 4,18 3,30 3,30 3,30 3,30 (kwh/1000 h) Materiál Hliník Hliník Obsah sady 1 svítidlo 1 svítidlo 4 / Loox 12 V US

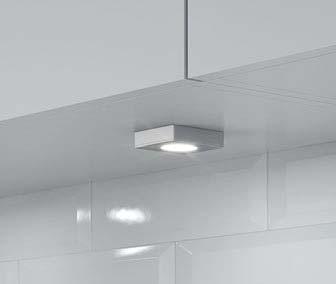

29 LED 2025/2026 > Stmívatelné > Průměr otvoru : 58 mm > Montáž: Do vyvrtaného otvoru, pro upnutí svorkou nebo k našroubování > Driver, viz stranu 54 Kabel s pojistným klipem > 500 mm; obj. číslo > 1000 mm; obj. číslo > 2000 mm; obj. číslo Díl pro zápustnou montáž, plast Kulatý Čtvercový Stříbrná barva Černá Matný nikl Bílá Antracit Hnědá Barva nerez Díl pro montáž na strop, plast Kulatý Čtvercový Stříbrná barva Černá Matný nikl Bílá Antracit Hnědá Barva nerez S dílem pro montáž na strop splňuje požadavky na stupeň krytí IP20. Loox 12 V / 5

30 R LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED 2040 MODULÁRNÍ ZAPUŠTĚNÉ / STROPNÍ SVÍTIDLO, POVRCHOVÁ MONTÁŽ 12V SYSTÉM Svítidlo LED 2040 doplňuje modulární systém (LED 2025 / LED 2026) a poskytuje fl exibilní řešení do otvoru o průměru 35 mm. Princip modulární konstrukce a 4 teploty barev zajišťují naprostou svobodu při projektování. Svítidlo LED 2040 je možné používat jako zapuštěné nebo stropní svítidlo. Na požádání jsou k dispozici přizpůsobené kryty. > Stmívatelné > Průměr otvoru : 35 mm > Montáž: Do vyvrtaného otvoru, pro upnutí svorkou nebo k našroubování > Driver, viz stranu 54 Kabel s pojistným klipem > 500 mm; obj. číslo > 1000 mm; obj. číslo > 2000 mm; obj. číslo Obj. číslo Teplota barvy (K) (teplá bílá) (teplá bílá) (stud. bílá) (stud. bílá) Průměr (mm) 38,5 38,5 38,5 38,5 Výška (mm) 13,5 13,5 13,5 13,5 Stupeň krytí IP44 jako zapuštěné; IP20 jako stropní Příkon (W) 1,5 1,5 1,5 1,5 Počet LED diod Světelný výkon (lm) Účinnost (lm/w) Index podání barev (CRI) Třída energetické A+ A+ A+ A+ účinnosti Naměřená energetická spotřeba 1,65 1,65 1,65 1,65 (kwh/1000 h) Materiál Hliník Obsah sady 1 svítidlo 6 / Loox 12 V US

31 LED 2040 Díl pro zápustnou montáž, plast Kulatý Čtvercový Stříbrná barva Matný nikl Bílá Černá Díl pro montáž na strop, plast Kulatý Čtvercový Stříbrná barva Matný nikl Bílá Černá S dílem pro montáž na strop splňuje požadavky na stupeň krytí IP20. Loox 12 V / 7

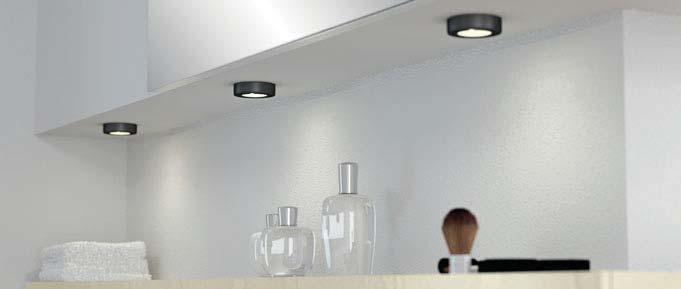

32 R LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED 2020 KULATÉ ZAPUŠTĚNÉ / STROPNÍ SVÍTIDLO, POVRCHOVÁ MONTÁŽ 12V SYSTÉM Svítidlo LED 2020 vydává homogenní a jasné světlo, které je ideální pro náladové osvětlení interiérů. Díky stupni krytí IP44 (v případě zapuštěné montáže) jej lze používat i ve vlhkých místnostech. Svítidlo je k dispozici ve dvou verzích montáže a se třemi teplotami barev, takže jej lze používat v různých situacích. Obj. číslo Teplota barvy (K) 3000 (teplá bílá) 4000 (studená bílá) 5000 (studená bílá) Průměr (mm) Výška (mm) 14,7 14,7 14,7 14,7 14,7 14,7 14,7 14,7 14,7 Stupeň krytí IP44 jako zapuštěné svítidlo; IP20 s dílem pro montáž na strop (pro povrchovou montáž) Příkon (W) 3,2 3,2 3,2 3,2 3,2 3,2 3,2 3,2 3,2 Počet LED diod Světelný výkon (lm) Účinnost (lm/w) Index podání barev (CRI) Třída energetické účinnosti A A A A A A A A A Naměřená energetická spotřeba (kwh/1000 h) 3,52 3,52 3,52 3,52 3,52 3,52 3,52 3,52 3,52 Materiál Odlitek ze zinku Odlitek ze zinku Odlitek ze zinku Povrch. úprava/barva Matný nikl Černá Chrom Matný nikl Černá Chrom Matný nikl Černá Chrom Obsah sady 1 svítidlo s 2m kabelem a upevňovacím materiálem 8 / Loox 12 V US

33 LED 2020 > Stmívatelné > Průměr otvoru : 55 mm > Driver, viz stranu 54 Díl pro montáž na strop > Černý; obj. číslo > Matný nikl; obj. číslo > Leštěný chrom; obj. číslo S dílem pro montáž na strop splňuje požadavky na stupeň krytí IP20. Loox 12 V / 9

34 R LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED 2047 KULATÉ ZAPUŠTĚNÉ / STROPNÍ SVÍTIDLO, POVRCHOVÁ MONTÁŽ 12V SYSTÉM Výkonné svítidlo LED 2047 s matným skleněným krytem umožňuje širokou škálu aplikací v nábytku i bytovém zařízení. Součásti svítidla jsou exkluzivně vyrobeny z oceli. Zajišťují dlouholetý bezproblémový provoz. Různé montážní varianty a volitelné díly svítidla poskytují skvělou fl exibilitu při montáži. Obj. číslo Teplota barvy (K) 3000 (teplá bílá) 4000 (stud. bílá) 5000 (stud. bílá) 3000 (teplá bílá) 4000 (stud. bílá) 5000 (stud. bílá) 3000 (teplá bílá) 4000 (stud. bílá) Průměr (mm) Výška (mm) Stupeň krytí IP20 Příkon (W) Počet LED diod Světelný výkon (lm) Účinnost (lm/w) Index podání barev (CRI) Třída energetické účinnosti A+ A+ A+ A+ A+ A+ A+ A+ A+ Naměřená energetická spotřeba 3,30 3,30 3,30 3,30 3,30 3,30 3,30 3,30 3,30 (kwh/1000 h) Materiál Ocel Ocel Ocel Povrch. úprava/barva Leštěný chrom Stříbrná barva Barva nerez Obsah sady 1 svítidlo s 2m kabelem 5000 (stud. bílá) 10 / Loox 12 V US

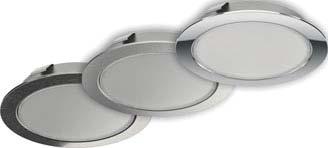

35 LED 2047 > Stmívatelné > Průměr otvoru : 55 mm > Montáž: Do vyvrtaného otvoru, pro upnutí svorkou nebo k našroubování > Driver, viz stranu 54 Díl pro montáž na strop > Leštěný chrom; obj. číslo > Barva stříbra; obj. číslo > Barva nerez; obj. číslo Loox 12 V / 11

36 R LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED 2022 KULATÉ ZAPUŠTĚNÉ / STROPNÍ SVÍTIDLO, POVRCHOVÁ MONTÁŽ 12V SYSTÉM Malé svítidlo LED 2022 pro průměr otvoru pouhých 26 mm je v případě zapuštěné montáže chráněno před působením vody (stupeň krytí IP44) a lze jej tedy používat velmi fl exibilně. Svítidlo LED 2022 je možné používat jako stropní svítidlo (stupeň krytí IP20) s využitím dostupných vymezovacích dílů a zkosených nástavců. Obj. číslo Teplota barvy (K) 3000 (teplá bílá) 4000 (studená bílá) 5000 (studená bílá) Průměr (mm) Výška (mm) Stupeň krytí IP44 jako zapuštěné svítidlo; IP20 s dílem pro montáž na strop (pro povrchovou montáž) Příkon (W) 1,5 1,5 1,5 1,5 1,5 1,5 Počet LED diod Světelný výkon (lm) Účinnost (lm/w) Index podání barev (CRI) Třída energetické účinnosti A+ A+ A+ A+ A+ A+ Naměřená energetická spotřeba 1,65 1,65 1,65 1,65 1,65 1,65 (kwh/1000 h) Materiál Hliník Povrchová úprava/ barva Leštěný chrom Stříbrný elox Stříbrný elox Leštěný chrom Stříbrný elox Leštěný chrom Obsah sady 1 svítidlo s 2m kabelem 12 / Loox 12 V US

37 LED 2022 > Stmívatelné > Průměr otvoru : 26 mm > Montáž: Do vyvrtaného otvoru, pro upnutí svorkou nebo k našroubování > Driver, viz stranu 54 Díl pro montáž na strop, kulatý > Chrom; obj. číslo > Stříbrný elox; obj. číslo Díl pro montáž na strop, zkosený > Chrom; obj. číslo > Stříbrný elox; obj. číslo S dílem pro montáž na strop splňuje požadavky na stupeň krytí IP20. Loox 12 V / 13

38 R LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED 2023 ČTVERCOVÉ ZAPUŠTĚNÉ / STROPNÍ SVÍTIDLO, POVRCHOVÁ MONTÁŽ 12V SYSTÉM Univerzální, malé svítidlo LED 2023 poskytuje široké možnosti použití díky třem teplotám barev, kompaktnímu designu a dvěma povrchovým úpravám těla svítidla. Stupeň krytí IP44 znamená, že jej lze jako stropní svítidlo instalovat i do vlhkých prostor. Obj. číslo Teplota barvy (K) 3000 (teplá bílá) 4000 (studená bílá) 5000 (studená bílá) Délka (mm) Šířka (mm) Výška (mm) Příkon (W) 1,5 1,5 1,5 1,5 1,5 1,5 Počet LED diod Světelný výkon (lm) Účinnost (lm/w) Index podání barev (CRI) Třída energetické účinnosti A+ A+ A+ A+ A+ A+ Naměřená energetická spotřeba 1,65 1,65 1,65 1,65 1,65 1,65 (kwh/1000 h) Materiál Hliník Povrchová úprava/ barva Leštěný chrom Stříbrný elox Leštěný chrom Stříbrný elox Leštěný chrom Stříbrný elox Obsah sady 1 svítidlo s 2m kabelem 14 / Loox 12 V US

39 LED 2023 > Stmívatelné > Průměr otvoru : 26 mm > Montáž: Pro montáž do vyvrtaného otvoru upínací svorkou > Driver, viz stranu 54 Díl pro montáž na strop, čtvercový, plast > Barva stříbra; obj. číslo > Chrom; obj. číslo S dílem pro montáž na strop splňuje požadavky na stupeň krytí IP20. Loox 12 V / 15

40 R LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED 2039 KULATÉ ZAPUŠTĚNÉ SVÍTIDLO, IP65 12V SYSTÉM Svítidlo LED 2039 má extrémně homogenní a jasné světlo. Vysoký stupeň krytí IP65 znamená, že zapuštěné svítidlo LED 2039 je dostatečně chráněno i před tryskající vodou. Díky 4 metry dlouhému kabelu je možné zajistit, aby byl Driver (IP20) namontován v suchém prostředí. > Stmívatelné > Průměr otvoru : 58 mm > Montáž: Pro montáž do vyvrtaného otvoru upínací svorkou > Driver, viz stranu 54 Obj. číslo Teplota barvy (K) 3000 (teplá bílá) 3000 (teplá bílá) Průměr (mm) Výška (mm) 16,4 16,4 Příkon (W) 2,5 2,5 Počet LED diod Světelný výkon (lm) Účinnost (lm/w) Index podání barev (CRI) Třída energetické účinnosti A A Naměřená energetická spotřeba 2,75 2,75 (kwh/1000 h) Materiál Odlitek ze zinku Odlitek ze zinku Povrch. úprava/barva Matný nikl Chromované Obsah sady 1 svítidlo s 4m kabelem 2.5 q8 q58 q / Loox 12 V US

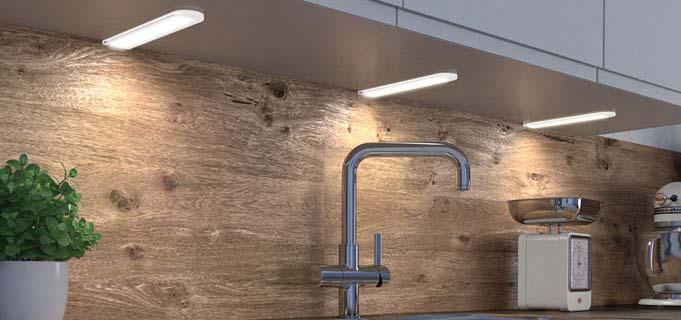

41 R LOOX LED 2036 LINEÁRNÍ ZAPUŠTĚNÉ SVÍTIDLO 12V SYSTÉM LED 2036 má extrémně homogenní a jasné světlo, které je zdůrazněno osvětlenou hranou. Akrylové sklo poskytuje svítidlu velmi kvalitní vzhled. > Stmívatelné > Montáž: Pro zapuštěnou montáž, upnutí svorkou > Driver, viz stranu 54 Obj. číslo Teplota barvy (K) (teplá bílá) (stud. bílá) (stud. bílá) Délka (mm) Šířka (mm) Výška (mm) 18,5 18,5 18,5 Příkon (W) 3,6 3,6 3,6 Počet LED diod Světelný výkon (lm) Účinnost (lm/w) Index podání barev (CRI) Třída energetické účinnosti A+ A+ A+ Naměřená energetická spotřeba (kwh/1000 h) 3,96 3,96 3,96 Materiál Hliník, akrylové sklo Povrch. úprava/barva Bílá Obsah sady 1 svítidlo s 2m kabelem US Loox 12 V / 17

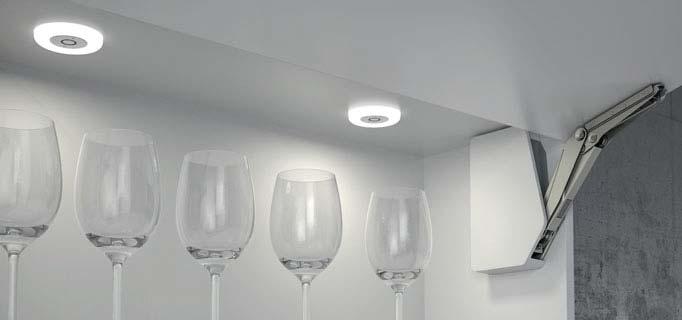

42 R LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED 2027 KULATÉ STROPNÍ SVÍTIDLO PRO POVRCHOVOU MONTÁŽ 12V SYSTÉM Ploché svítidlo LED 2027 pro povrchovou montáž lze používat univerzálně. Jeho hrana je osvětlena a body LED svítidla nejsou viditelné. Upevňovací systém je skryt za odnímatelným krytem. > Stmívatelné > Montáž: K přišroubování > Driver, viz stranu 54 Obj. číslo Teplota barvy (K) (teplá bílá) (stud. bílá) (stud. bílá) Průměr (mm) Výška (mm) Příkon (W) 2,6 2,6 2,6 Počet LED diod Světelný výkon (lm) Účinnost (lm/w) Index podání barev (CRI) Třída energetické účinnosti A+ A+ A+ Naměřená energetická spotřeba (kwh/1000 h) 2,86 2,86 2,86 Povrchová úprava Hliník, stříbrná barva, plast Obsah sady 1 svítidlo s 2m kabelem a upevňovacím materiálem 18 / Loox 12 V US

43 R LOOX LED 2002 KULATÉ STROPNÍ SVÍTIDLO PRO POVRCHOVOU MONTÁŽ 12V SYSTÉM Stropní svítidlo pro povrchovou montáž LED 2002 je charakteristické svým plochým tvarem. V nábytku a bytovém zařízení je vhodné zejména pro dekorativní osvětlení v policích a vitrínách. > Stmívatelné > Driver, viz stranu 54 Obj. číslo Teplota barvy (K) 3000 (teplá bílá) 5000 (studená bílá) Průměr (mm) Výška (mm) 6,5 6,5 Příkon (W) 1,5 1,5 Počet LED diod Světelný výkon (lm) Účinnost (lm/w) Index podání barev (CRI) Třída energ. účinnosti A+ A+ Naměřená energetická spotřeba 1,65 1,65 (kwh/1000 h) Materiál Plast Povrch. úprava/barva Stříbrná barva Obsah sady 1 svítidlo s 2m kabelem a upevňovacím materiálem US Loox 12 V / 19

44 R LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED 2050 KULATÉ STROPNÍ SVÍTIDLO PRO POVRCHOVOU MONTÁŽ 12V SYSTÉM Toto extrémně ploché svítidlo pro povrchovou montáž vypadá téměř jako zapuštěné svítidlo. Díky homogennímu světlu a vysokému indexu podání barev nabízí mimořádné dekorativní osvětlení pro širokou škálu řešení nábytku. > Stmívatelné > Montáž: K přišroubování > Driver, viz stranu 54 Obj. číslo Teplota barvy (K) 3000 (teplá bílá) 4000 (studená bílá) Průměr (mm) Výška (mm) 6 6 Stupeň krytí IP20 Příkon (W) 2,5 2,5 Počet LED diod 8 8 Světelný výkon (lm) Účinnost (lm/w) Index podání barev (CRI) Třída energetické účinnosti A+ A+ Naměřená energetická spotřeba 2,75 2,75 (kwh/1000 h) Materiál Plast Povrch. úprava/barva Stříbrná barva Obsah sady 1 svítidlo s 2m kabelem a upevňovacím materiálem 20 / Loox 12 V US

45 R LOOX LED 2051 ČTVERCOVÉ STROPNÍ SVÍTIDLO PRO POVRCHOVOU MONTÁŽ 12V SYSTÉM Toto extrémně ploché čtvercové svítidlo pro povrchovou montáž lze snadno instalovat. Nabízí široký potenciál použití v nábytku a vysoký index podání barev. Homogenní světlo bez viditelných bodů LED povýší libovolný design. > Stmívatelné > Montáž: K přišroubování > Driver, viz stranu 54 Obj. číslo Teplota barvy (K) 3000 (teplá bílá) 4000 (studená bílá) Délka (mm) Šířka (mm) Výška (mm) 6 6 Stupeň krytí IP20 Příkon (W) 2,5 2,5 Počet LED diod 8 8 Světelný výkon (lm) Účinnost (lm/w) Index podání barev (CRI) Třída energetické účinnosti A+ A+ Naměřená energetická spotřeba 2,75 2,75 (kwh/1000 h) Materiál Plast Povrch. úprava/barva Stříbrná barva Obsah sady 1 svítidlo s 2m kabelem a upevňovacím materiálem US Loox 12 V / 21

46 R LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED 2033 HRANATÉ SVÍTIDLO PRO POVRCHOVOU MONTÁŽ, IP44 12V SYSTÉM Poskytněte svému nábytku stylové a moderní svítidlo LED Díky stupni krytí IP44 a povrchové úpravě v leštěném chromu je vhodné i pro použití v koupelnách. > Stmívatelné > Montáž: K přišroubování > Driver, viz stranu 54 Obj. číslo Teplota barvy (K) 4000 (studená bílá) 4000 (studená bílá) Délka (mm) Šířka (mm) Výška (mm) Příkon (W) 3,8 3,8 Počet LED diod Světelný výkon (lm) Účinnost (lm/w) Index podání barev (CRI) Třída energetické účinnosti A A Naměřená energetická spotřeba (kwh/1000 h) 4,18 4,18 Materiál Odlitek ze zinku, Odlitek ze zinku, plast plast Povrch. úprava/barva Chrom, černá Chrom, bílá Obsah sady 1 svítidlo s 2m kabelem a upevňovacím materiálem 22 / Loox 12 V US

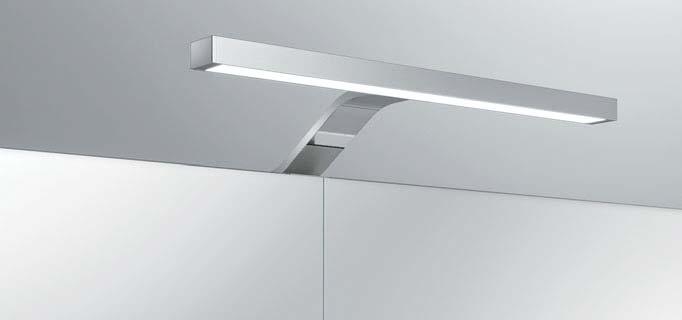

47 R LOOX LED 2032 PROFILOVÉ SVÍTIDLO PRO POVRCHOVOU MONTÁŽ, IP44 12V SYSTÉM Svítidlo LED 2032 je určeno pro povrchovou montáž. Nabízí širokou škálu uplatnění, například pro osvětlení zrcadlové skříňky v koupelně. K dispozici je ve dvou povrchových úpravách a má velmi homogenní kužel světla. > Stmívatelné > Montáž: K přišroubování > Driver, viz stranu 54 Obj. číslo Teplota barvy (K) 4000 (studená bílá) 4000 (studená bílá) Délka (mm) Šířka (mm) Výška (mm) Příkon (W) 3 3 Počet LED diod Světelný výkon (lm) Účinnost (lm/w) Index podání barev (CRI) Třída energetické účinnosti A+ A+ Naměřená energetická spotřeba 3,30 3,30 (kwh/1000 h) Materiál Hliník Povrch. úprava/barva Stříbrná barva Chromované Obsah sady 1 svítidlo s 2m kabelem a upevňovacím materiálem US Loox 12 V / 23

48 R LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED 2041 OSVĚTLOVACÍ LED PÁSKA, 15 m, 120 LED NA METR, 9,6 W/m 12V SYSTÉM 15 metrů dlouhá osvětlovací LED páska je ideální pro použití v kombinaci s přímým osvětlením. Extrémně tenká páska je zdrojem velmi intenzivního světla a je tedy perfektním řešením pro použití v domácnosti. Snadná manipulace je samozřejmostí a zkracování po malých intervalech snižuje množství zbytků. Délka 15 metrů je rovněž velmi ekonomická. Široká škála příslušenství doplňuje systém Plug and Play. > Stmívatelné > Životnost: hodin > Montáž: samolepicí, pouze s hliník. profi lem nebo chladicí lištou > Pozlacené kontakty a dvouvrstvý tištěný obvod pro lepší konektivitu a odvod tepla > Max. délky pásky, viz stranu 136 > Driver, viz stranu 54 > Hliníkové profi ly, viz stranu 106 Obj. číslo Teplota barvy (K) 2700 (teplá bílá) 3000 (teplá bílá) 4000 (studená bílá) 5000 (studená bílá) Délka (mm) Šířka (mm) Výška (mm) 1,3 1,3 1,3 1,3 Stupeň krytí IP20 Příkon (W) 144 (9,6 na metr) Počet LED diod 1800 (120 na metr) Světelný výkon (lm) Účinnost (lm/w) Index podání barev (CRI) Třída energetické účinnosti A+ A+ A+ A+ Naměřená energ. spotř.(kwh/1000 h) 10,56 na metr Materiál Plast Povrch. úprava/barva Bílá Obsah sady 15m role (2m kabel 3,5 A/20 AWG, nutno objednat zvlášť) Hodnoty se vztahují k osvětlovací pásce délky 0,5 m. 24 / Loox 12 V US

49 Osvětlovací páska LED 2041 Detailní zobrazení > Lze zkrátit každých 25 mm > Při volbě hliníkového profi lu berte do úvahy šířku klip konektoru. Kabel, 3,5 A/20 AWG, s 12V konektorem a klipem pro spojení s osvětlovací LED páskou > 2000 mm; obj. číslo Propojovací kabel, 3,5 A/20 AWG, s klipy pro propojení dvou LED pásek mezi sebou > 50 mm; obj. číslo > 500 mm; obj. číslo > 1000 mm; obj. číslo > 2000 mm; obj. číslo Klip konektor, 3,5 A, pro propojení dvou LED pásek mezi sebou > obj. číslo Pevný rohový klip konektor, 3,5 A, pravolevý pro spojení dvou LED pásek mezi sebou > obj. číslo Loox 12 V / 25

50 R LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED 2042 OSVĚTLOVACÍ LED PÁSKA, 15 m, 60 LED NA METR, 4,8 W/m 12V SYSTÉM 15 m dlouhou osvětlovací páska LED 2042 lze snadno zkrátit, takže je vhodná pro libovolné použití. Délka 15 metrů zmenšuje množství zbytků a je tedy velmi ekonomická. Propojovací kabely, rohový klip a z výroby dodané lepicí pásky umožní montáž bez použití nástrojů. > Stmívatelné > Životnost: hodin > Montáž: Samolepicí > Pozlacené kontakty a dvouvrstvý tištěný obvod pro lepší konektivitu a odvod tepla > Max. délky pásky, viz stranu 136 > Driver, viz stranu 54 > Hliníkové profi ly, viz stranu 106 Obj. číslo Teplota barvy (K) 2700 (teplá bílá) 3000 (teplá bílá) 4000 (studená bílá) 5000 (studená bílá) Délka (mm) Šířka (mm) Výška (mm) 1,3 1,3 1,3 1,3 Stupeň krytí IP20 Příkon (W) 72 (4,8 na metr) Počet LED diod 900 (60 na metr) Světelný výkon (lm) Účinnost (lm/w) Index podání barev (CRI) Třída energetické účinnosti A+ A+ A+ A+ Naměř. energetická spotř. (kwh/1000 h) 5,28 na metr Materiál Plast Povrch. úprava/barva Bílá Obsah sady 15m role (2m kabel 3,5 A/20 AWG, nutno objednat zvlášť) Hodnoty se vztahují k osvětlovací pásce délky 0,5 m. 26 / Loox 12 V US

51 Osvětlovací páska LED 2042 Detailní zobrazení > Lze zkrátit každých 50 mm > Při volbě hliníkového profi lu berte do úvahy šířku klip konektoru. Kabel, 3,5 A/20 AWG, s 12V konektorem a klipem pro spojení s osvětlovací LED páskou > 2000 mm; obj. číslo Propojovací kabel, 3,5 A/20 AWG, s klipy pro propojení dvou LED pásek > 50 mm; obj. číslo > 500 mm; obj. číslo > 1000 mm; obj. číslo > 2000 mm; obj. číslo Klip konektor, 3,5 A, pro propojení dvou LED pásek mezi sebou > obj. číslo Pevný rohový klip konektor, 3,5 A, pravolevý pro spojení dvou LED pásek mezi sebou > obj. číslo Loox 12 V / 27

52 R LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED 2029 OSVĚTLOVACÍ LED PÁSKA, 5 m, 120 LED NA METR, 9,6 W/m 12V SYSTÉM Osvětlovací páska LED 2029 délky 5 metrů se 600 LED je ideální pro přímé a extrémně homogenní osvětlení nábytku. Pásku lze zkracovat po každých 25 mm a lze ji kombinovat s našimi hliníkovými profi ly. Je tedy zajištěna fl exibilní montáž. Lze použít i rohové konektory, takže je možné vytvořit zlom v úhlu 90. > Stmívatelné > Životnost: hodin > Montáž: Samolepicí, pouze s hliník. profi lem nebo chladicí lištou > Pozlacené kontakty a dvouvrstvý tištěný obvod pro lepší konektivitu a odvod tepla > Max. délky pásky, viz stranu 136 > Driver, viz stranu 54 Obj. číslo Teplota barvy (K) 2700 (teplá bílá) 3000 (teplá bílá) 4000 (studená bílá) 5000 (studená bílá) Délka (mm) Šířka (mm) Výška (mm) 1,3 1,3 1,3 1,3 Příkon (W) 48 (9,6 na metr) Počet LED diod 600 (120 na metr) Světelný výkon (lm) Účinnost (lm/w) Index podání barev (CRI) Třída energetické účinnosti A+ A+ A+ A+ Naměřená energetická spotřeba 10,56 na metr (kwh/1000 h) Materiál Plast Obsah sady 5m role s 2m kabelem 3,5 A/20 AWG > Hliníkové profi ly, viz stranu 106 Hodnoty se vztahují k osvětlovací pásce délky 0,5 m / Loox 12 V US

53 Osvětlovací páska LED 2029 Detailní zobrazení > Lze zkrátit každých 25 mm > Při volbě hliníkového profi lu berte do úvahy šířku klip konektoru. Kabel, 3,5 A/20 AWG, s 12V konektorem a klipem pro spojení s osvětlovací LED páskou > 2000 mm; obj. číslo Propojovací kabel, 3,5 A/20 AWG, s klipy pro propojení dvou LED pásek mezi sebou > 50 mm; obj. číslo > 500 mm; obj. číslo > 1000 mm; obj. číslo > 2000 mm; obj. číslo Klip konektor, 3,5 A, pro propojení dvou LED pásek mezi sebou > obj. číslo Pevný rohový klip konektor, 3,5 A, pravolevý pro spojení dvou LED pásek mezi sebou > obj. číslo Loox 12 V / 29

54 R LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED 2037 OSVĚTLOVACÍ LED PÁSKA, 5 m, 120 LED NA METR, 4 W/m 12V SYSTÉM Osvětlovací páska LED 2037 má 600 LED a je vhodná pro dosažení náladového nebo homogenního osvětlení nábytku a bytového vybavení. Dá se používat i pro orientační osvětlení. Pásku lze zkracovat po každých 25 mm, takže je zajištěna fl exibilní montáž. Lze použít i rohové konektory, takže je možné vytvořit zlom v úhlu 90. > Stmívatelné > Životnost: hodin > Montáž: Samolepicí > Pozlacené kontakty a dvouvrstvý tištěný obvod pro lepší konektivitu a odvod tepla > Max. délky pásky, viz stranu 136 > Driver, viz stranu 54 > Hliníkové profi ly, viz stranu 106 Obj. číslo Teplota barvy (K) 2700 (teplá bílá) 3000 (teplá bílá) 4000 (studená bílá) 5000 (studená bílá) Délka (mm) Šířka (mm) Výška (mm) 1,3 1,3 1,3 1,3 Příkon (W) 20 (4 na metr) Počet LED diod 600 (120 na metr) Světelný výkon (lm) Účinnost (lm/w) Index podání barev (CRI) Třída energetické účinnosti A+ A+ A+ A+ Naměřená energetická spotřeba 4,40 na metr (kwh/1000 h) Materiál Plast Obsah sady 5m role s 2m kabelem 2,5 A/22 AWG Hodnoty se vztahují k osvětlovací pásce délky 0,5 m. 30 / Loox 12 V US

55 Osvětlovací páska LED 2037 Detailní zobrazení > Lze zkrátit každých 25 mm > Při volbě hliníkového profi lu berte do úvahy šířku klip konektoru. Kabel, 3,5 A/20 AWG, s 12V konektorem a klipem pro spojení s osvětlovací LED páskou > 2000 mm; obj. číslo Propojovací kabel, 3,5 A/20 AWG, s klipy pro propojení dvou LED pásek mezi sebou > 50 mm; obj. číslo > 500 mm; obj. číslo > 1000 mm; obj. číslo > 2000 mm; obj. číslo Klip konektor, 3,5 A, pro propojení dvou LED pásek mezi sebou > obj. číslo Pevný rohový klip konektor, 3,5 A, pravolevý pro spojení dvou LED pásek mezi sebou > obj. číslo Loox 12 V / 31

56 R LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED 2045 OSVĚTLOVACÍ LED PÁSKA, 5 m, 90 LED NA METR, 7,2 W/m 12V SYSTÉM Osvětlovací pásku LED 2045 je možné využívat univerzálně. Montáž je velmi fl exibilní, protože pásku lze zkracovat po každých 33 mm. V kombinaci s našimi hliníkovými profi ly a různými difuzory lze využít různé typy montáže. Použitím rohových konektorů a příchytek je možné dosáhnout požadovaných individuálních světelných efektů. > Stmívatelné > Životnost: hodin > Montáž: Samolepicí, pouze s hliník. profi lem nebo chladicí lištou > Pozlacené kontakty a dvouvrstvý tištěný obvod pro lepší konektivitu a odvod tepla > Max. délky pásky, viz stranu 136 > Driver, viz stranu 54 Obj. číslo Teplota barvy (K) 2700 (teplá bílá) 3000 (teplá bílá) 4000 (studená bílá) 5000 (studená bílá) Délka (mm) Šířka (mm) Výška (mm) 1,3 1,3 1,3 1,3 Příkon (W) 36 (7,2 na metr) Počet LED diod 450 (90 na metr) Světelný výkon (lm) Účinnost (lm/w) Index podání barev (CRI) Třída energetické účinnosti A+ A+ A+ A+ Naměřená energetická spotřeba 7,92 na metr (kwh/1000 h) Materiál Plast Obsah sady 5m role s 2m kabelem 3,5 A/20 AWG > Hliníkové profi ly, viz stranu 106 Hodnoty se vztahují k osvětlovací pásce délky 0,5 m. 32 / Loox 12 V US

57 Osvětlovací páska LED 2045 Detailní zobrazení > Lze zkrátit každých 33,33 mm > Při volbě hliníkového profi lu berte do úvahy šířku klip konektoru. Kabel, 3,5 A/20 AWG, s 12V konektorem a klipem pro spojení s osvětlovací LED páskou > 2000 mm; obj. číslo Propojovací kabel, 3,5 A/20 AWG, s klipy pro propojení dvou LED pásek mezi sebou > 50 mm; obj. číslo > 500 mm; obj. číslo > 1000 mm; obj. číslo > 2000 mm; obj. číslo Klip konektor, 3,5 A, pro propojení dvou LED pásek mezi sebou > obj. číslo Pevný rohový klip konektor, 3,5 A, pravolevý pro spojení dvou LED pásek mezi sebou > obj. číslo Loox 12 V / 33

58 R LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED 2043 OSVĚTLOVACÍ LED PÁSKA, 5 m, 60 LED NA METR, 4,8 W/m 12V SYSTÉM Osvětlovací páska LED 2043 o délce 5 metrů se 300 LED má široké možnosti dekorativního použití. Lze ji zkrátit po každých 50 mm. Použitím rohových konektorů a příchytek se rozšiřují i oblasti použití. > Stmívatelné > Životnost: hodin > Montáž: Samolepicí > Pozlacené kontakty a dvouvrstvý tištěný obvod pro lepší konektivitu a odvod tepla > Max. délky pásky, viz stranu 136 > Driver, viz stranu 54 > Hliníkové profi ly, viz stranu 106 Obj. číslo Teplota barvy (K) 2700 (teplá bílá) 3000 (teplá bílá) 4000 (studená bílá) 5000 (studená bílá) Délka (mm) Šířka (mm) Výška (mm) 1,3 1,3 1,3 1,3 Příkon (W) 24 (4,8 na metr) Počet LED diod 300 (60 na metr) Světelný výkon (lm) Účinnost (lm/w) Index podání barev (CRI) Třída energetické účinnosti A+ A+ A+ A+ Naměřená energetická spotřeba 5,28 na metr (kwh/1000 h) Materiál Plast Obsah sady 5m role s 2m kabelem 2,5 A/22 AWG Hodnoty se vztahují k osvětlovací pásce délky 0,5 m. 34 / Loox 12 V US

59 Osvětlovací páska LED 2043 Detailní zobrazení > Lze zkrátit každých 50 mm > Při volbě hliníkového profi lu berte do úvahy šířku klip konektoru. Kabel, 3,5 A/20 AWG, s 12V konektorem a klipem pro spojení s osvětlovací LED páskou > 2000 mm; obj. číslo Propojovací kabel, 3,5 A/20 AWG, s klipy pro propojení dvou LED pásek mezi sebou > 50 mm; obj. číslo > 500 mm; obj. číslo > 1000 mm; obj. číslo > 2000 mm; obj. číslo Klip konektor, 3,5 A, pro propojení dvou LED pásek mezi sebou > obj. číslo Pevný rohový klip konektor, 3,5 A, pravolevý pro spojení dvou LED pásek mezi sebou > obj. číslo Loox 12 V / 35

60 R LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED 2030 OSVĚTLOVACÍ SILIKONOVÁ LED PÁSKA, 5 m, 60 LED NA METR, 4,8 W/m 12V SYSTÉM Osvětlovací silikonová páska LED 2030 umožňuje vytvoření efektního, fl exibilního a náladového osvětlení nábytku a bytového příslušenství. Díky uzavření do silikonové vrstvy je možné pásku používat i bez hliníkových profi lů a lze ji i ohnout do oblouku. Osvětlovací silikonová páska má 300 LED a lze ji zkracovat každých 50 mm. Je tedy ideální i pro dodatečné montáže. Odstřiženou část silikonové pásky je možné znovu použít s pomocí odpovídajícího propojovacího nebo rohového klipu LED pásky. > Stmívatelné > Životnost: hodin > Odstřiženou část silikonové pásky je možné znovu použít > Montáž: Samolepicí > Max. délky pásky, viz stranu 136 > Driver, viz stranu 54 Obj. číslo Teplota barvy (K) 1) (teplá (teplá (studená (studená bílá) bílá) bílá) bílá) Délka (mm) Šířka (mm) Výška (mm) 2,3 2,3 2,3 2,3 Příkon (W) 24 (4,8 na metr) Počet LED diod 300 (60 na metr) Světelný výkon (lm) Účinnost (lm/w) Index podání barev (CRI) Třída energetické účinnosti A+ A+ A+ A+ Naměřená energetická spotřeba 5,28 na metr (kwh/1000 h) Materiál Plast Obsah sady 5m role s 2m kabelem 2,5 A/22 AWG Hodnoty se vztahují k osvětlovací pásce délky 0,5 m. 1) Uvedená teplota barvy je teplota barvy LED. Silikonový povrch zvyšuje teplotu barvy osvětlovací pásky. 36 / Loox 12 V US

61 Osvětlovací silikonová páska LED 2030 Detailní zobrazení > Lze zkrátit každých 50 mm > Při volbě hliníkového profi lu berte do úvahy šířku klip konektoru. Kabel, 3,5 A/20 AWG, s 12V konektorem a klipem pro spojení s osvětlovací silikonovou LED páskou > 2000 mm; obj. číslo Propojovací kabel, 3,5 A/20 AWG, s klipy pro propojení dvou silikonových LED pásek mezi sebou > 50 mm; obj. číslo > 500 mm; obj. číslo > 1000 mm; obj. číslo > 2000 mm; obj. číslo Klip konektor, 3,5 A, pro propojení dvou silikonových LED pásek mezi sebou > obj. číslo Pevný rohový klip konektor, 3,5 A, pravolevý pro spojení dvou silikonových LED pásek mezi sebou > obj. číslo Loox 12 V / 37

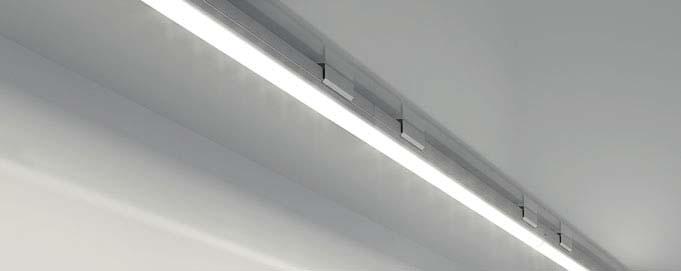

62 R LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED 2024 LED LIŠTA S KONEKTOREM 12V SYSTÉM LED lišta s konektorem LED 2024 umožňuje široké použití při světelné dekoraci. Vzájemně lze propojit až 15 osvětlovacích lišt. Vzhledem k různým typům montáže (nalepení nebo k přišroubování) je rovněž ideální pro dodatečnou montáž do nábytku. > Stmívatelné > Montáž až 15 svítidel. > Montáž: K nalepení nebo našroubování s dodanými montážními držáky > Driver, viz stranu 54 Obj. číslo Teplota barvy (K) (teplá bílá) (stud. bílá) (stud. bílá) Délka (mm) 260,7 260,7 260,7 Šířka (mm) 9,5 9,5 9,5 Výška (mm) 8,3 8,3 8,3 Příkon (W) 2,1 2,1 2,1 Počet LED diod Světelný výkon (lm) Účinnost (lm/w) Index podání barev (CRI) Třída energ. účinnosti A++ A++ A++ Naměřená energetická spotřeba 2,31 2,31 2,31 (kwh/1000 h) Materiál Plast, matný Obsah sady 1 osvětlovací páska s upevňovacím materiálem 38 / Loox 12 V US

63 LED m kabel > obj. číslo m kabel s 12V konektorem se stmívačem (bez paměťové funkce) Délka stmívače: 57,5 mm > obj. číslo Propojovací kabel > 50 mm; obj. číslo > 500 mm; obj. číslo > 1000 mm; obj. číslo > 2000 mm; obj. číslo Rohová spojka, pravá > obj. číslo Rohová spojka, levá > obj. číslo Loox 12 V / 39

64 R LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED 2010 ČTVERCOVÉ SVÍTIDLO, POVRCHOVÁ MONTÁŽ, RGB 12V SYSTÉM Svítidlo LED 2010 je pravou volbou, pokud chcete zdůraznit design nábytku v malém prostoru. K tomu skvěle poslouží svítidlo s nastavitelnou barvou světla. Svítidla vyžadují pouze malý montážní prostor. Barvu světla je možné nastavit libovolně pomocí barevného směšovače. > Stmívatelné pomocí RGB barevného směšovače s dálkovým ovladačem > V okruhu 15 metrů lze použít max. 10 barevných směšovačů s 1 10 dálkovými ovladači > Dva typy montáže: K přilepení nebo našroubování > Driver, viz stranu 54 Obj. číslo Teplota barvy (K) RGB Délka (mm) 52 Šířka (mm) 52 Výška (mm) 6 Příkon (W) 1,7 Počet LED diod 9 Materiál Povrchová úprava Obsah sady Nerez Satén 1 svítidlo s 2,5m kabelem a upevňovacím materiálem 40 / Loox 12 V US

65 LED Dálkové ovládání pro RGB barevný směšovač; > obj. číslo RGB barevný směšovač, bílý, s 4cestným rozbočovačem, max. 30 W Spotřeba 0,6 W > obj. číslo cestný RGB rozbočovač s 1m kabelem > obj. číslo Loox 12 V / 41

66 R LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED 2016 OSVĚTLOVACÍ LED PÁSKA, 5 m, 30 RGB LED NA METR, 7,1 W/m 12V SYSTÉM Zdroje intenzivního světla s měnícími se barvami jsou často požadovány jako zdroj osvětlení. Osvětlovací páska LED 2016 s proměnnými barvami světla tyto požadavky splňuje. > Stmívatelné pomocí RGB barevného směšovače s dálkovým ovladačem > Životnost: hodin > V okruhu 15 metrů lze použít max. 10 barevných směšovačů s 1 10 dálkovými ovladači > Montáž: Samolepicí > Vícebarevné LED > Max. délky pásky, viz stranu 136 Obj. číslo Teplota barvy (K) RGB Délka (mm) 5000 Šířka (mm) 12 Výška (mm) 2,4 Příkon (W) 36 (7,1 na metr) Počet LED diod 150 (30 na metr) Povrchová úprava Páska s LED diodami, bílá Obsah sady 5m role s 2m kabelem 2,5 A/22 AWG > Driver, viz stranu / Loox 12 V US

67 Osvětlovací páska LED 2016 Detailní zobrazení > Lze zkrátit po každých 100 mm > Při volbě hliníkového profi lu berte do úvahy šířku klip konektoru. Kabel 2,5 A/22 AWG s 12V konektorem a klipem pro osvětlovací RGB LED pásku > 2000 mm; obj. číslo > 4000 mm; obj. číslo Propojovací kabel 2,5 A/22 AWG s klipem pro propojení dvou RGB LED pásek mezi sebou > 50 mm; obj. číslo > 500 mm; obj. číslo > 1000 mm; obj. číslo > 2000 mm; obj. číslo Klip 2,5 A, pro propojení dvou RGB LED pásek mezi sebou > obj. číslo Pevný rohový konektor 2,5 A, pravolevý pro spojení dvou RGB LED pásek mezi sebou > obj. číslo Dálkové ovládání pro RGB barevný směšovač; > obj. číslo RGB barevný směšovač, bílý, s 4cestným rozbočovačem, max. 30 W Spotřeba 0,6 W; > obj. číslo cestný RGB rozbočovač s 1m kabelem; > obj. číslo Loox 12 V / 43

68 R LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED 2012 OSVĚTLOVACÍ SILIKONOVÁ LED PÁSKA, 2 m, 36 RGB LED NA METR, 6 W/m 12V SYSTÉM Nábytek je postaven do správného světla individuálně volitelnými barvami osvětlení LED Tyto osvětlovací pásky nabízejí proměnlivou barvu světla. Pásku je možné zkrátit a upravit pro jakékoli bytové vybavení. Jsou vhodné pro dodatečnou montáž. > Stmívatelné pomocí RGB barevného směšovače s dálkovým ovladačem > Životnost: hodin > V okruhu 15 metrů lze použít max. 10 barevných směšovačů s 1 10 dálkovými ovladači > Montáž: Samolepicí > Jednobarevné LED > Max. délky pásky, viz stranu 136 > Driver, viz stranu 54 Obj. číslo Teplota barvy (K) RGB RGB Délka (mm) Šířka (mm) Výška (mm) 2,5 2,5 Příkon (W) 2 12 Počet LED diod Materiál Plast Povrchová úprava Bílá Obsah sady 1 osvětlovací LED páska 44 / Loox 12 V US

69 Osvětlovací silikonová páska LED 2012 Detailní zobrazení > Lze zkrátit každých 75 mm (obj. číslo ) nebo každých 83,3 mm (obj. číslo ), po každé 3. LED 2,5m RGB přívodní kabel 2,5 A/22 AWG (propojení mezi osvětlovacími LED páskami a RGB barevným směšovačem) > obj. číslo RGB propojovací kabel 2,5 A/22 AWG (např. pro rohové připojení) > 50 mm; obj. číslo > 500 mm; obj. číslo > 1000 mm; obj. číslo Dálkové ovládání pro RGB barevný směšovač; > obj. číslo RGB barevný směšovač, bílý, s 4cestným rozbočovačem, max. 30 W Spotřeba 0,6 W; > obj. číslo cestný RGB rozbočovač s 1m kabelem; > obj. číslo Loox 12 V / 45

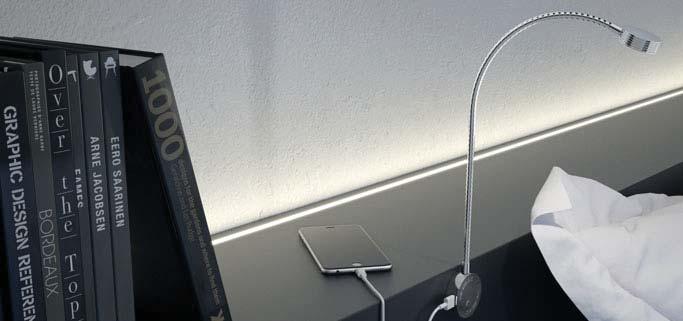

70 R LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED 2034/2035 SVÍTIDLO S FLEXIBILNÍM RAMENEM A USB NABÍJEČKOU 12V SYSTÉM Svítidlo LED 2034 s fl exibilním ramenem poskytuje nejen bodové světlo, ale umožňuje i nabíjení smartphonu nebo tabletu díky dvěma integrovaným USB portům. Tlačítko integrované do základny slouží k přepínání mezi dvěma úrovněmi jasu: 100% a 50%. Svítidlo je velmi vhodné pro domácí kanceláře nebo do ložnice. Pokud máte zájem o svítidlo s fl exibilním ramenem, ale bez USB nabíječky, bude pro vás správným řešením LED > Stmívatelné > Integrovaný tlačítkový spínač > Montáž: Povrchová montáž > Driver, viz stranu 54 > LED 2034: Pro zajištění optimálního využití USB nabíječky musí být použit Driver o výkonu nejméně 20 W. > LED 2034: USB nabíječka Výstupní napětí 5 V Výstupní proud 2 x 1 A LED 2034 LED 2035 Obj. číslo Teplota barvy (K) 4000 (studená bílá) 4000 (studená bílá) Délka (mm) Šířka (mm) Výška (mm) 15,5 15,5 15,5 15,5 Příkon (W) max. 17 max. 17 1,50 1,50 Počet LED diod Světelný výkon (lm) Účinnost (lm/w) Index podání barev (CRI) Třída energetické účinnosti A+ A+ A+ A+ Naměřená energetická spotřeba 1,65 1,65 1,65 1,65 (kwh/1000 h) Materiál Hliník Hliník Povrchová úprava/ barva Chrom Černá Chrom Černá Obsah sady 1 svítidlo s 2m kabelem a upevňovacím materiálem 46 / Loox 12 V US

71 LED 2034/2035 Svítidlo LED 2034 s flexibilním ramenem a USB nabíječkou Obj. číslo / Svítidlo LED 2035 s flexibilním ramenem Obj. číslo / Loox 12 V / 47

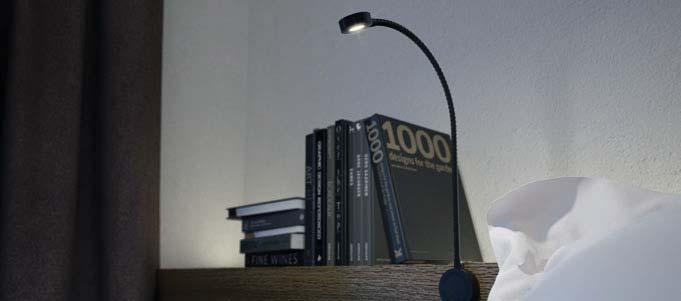

72 R LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED 2018 SVÍTIDLO S FLEXIBILNÍM RAMENEM 12V SYSTÉM Čtecí světlo s fl exibilním ramenem LED 2018 lze pohodlně nastavit. Integrovaná skleněná čočka poskytuje příjemný kužel homogenního světla. Svítidlo je možné zapnout a vypnout otočením hlavy svítidla. > Nelze stmívat > S integrovaným otočným spínačem v hlavě svítidla > Montáž: povrchová montáž nebo zápustná montáž > Driver, viz stranu 54 Obj. číslo Teplota barvy (K) 3000 (teplá bílá) 3000 (teplá bílá) Délka (mm) 545,5 526 Průměr (mm) Příkon (W) 2 2 Počet LED diod 1 1 Světelný výkon (lm) Účinnost (lm/w) Index podání barev (CRI) Třída energ. účinnosti A A Naměřená energetická spotřeba 2,20 2,20 (kwh/1000 h) Materiál Hliník Povrch. úprava/barva Stříbrný elox Montáž Povrchová montáž Zápustná montáž Obsah sady 1 svítidlo s 2m kabelem a upevňovacím materiálem 48 / Loox 12 V US

73 LED 2018 Povrchová montáž Zápustná montáž Obj. číslo Obj. číslo Loox 12 V / 49

74 R LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED 2048 KULATÉ ZAPUŠTĚNÉ / STROPNÍ SVÍTIDLO, MULTI-WHITE 12V SYSTÉM Se svítidlem LED 2048 je nábytek vždy ve správném světle. Barvu a jas světla je možné nastavit zvlášť pro jednotlivé místnosti domu a lze je používat jako uložené scénáře pro jednotlivé denní doby. Ovládání směšovače bílého osvětlení je s dálkovým ovládáním velmi intuitivní. warm white cool w hite Obj. číslo Teplota barvy (K) 2700 (teplá bílá) až 5000 (studená bílá) Průměr (mm) Výška (mm) Stupeň krytí IP20 Příkon (W) Počet LED diod Světelný výkon (lm) Účinnost (lm/w) Index podání barev (CRI) 90 (2700 K) 83 (5000 K) Třída energetické účinnosti A+ A+ A+ Naměřená energetická spotřeba 3,30 3,30 3,30 (kwh/1000 h) Materiál Ocel Povrchová úprava/ Leštěný Stříbrná barva chrom barva Barva nerez Obsah sady 1 svítidlo s 2m kabelem > Stmívatelné pomocí směšovače bílého osvětlení > Teplotu barvy je možné upravit směšovačem bílého osvětlení > Ke směšovači bílého osvětlení lze připojit max. 30 W > V okruhu 15 metrů lze použít max. 10 barevných směšovačů s 1 10 dálkovými ovladači > Průměr otvoru : 55 mm > Montáž: Do vyvrtaného otvoru, pro upnutí svorkou nebo k našroubování 50 / Loox 12 V US

75 LED 2048 > Driver, viz stranu 54 Díl pro montáž na strop > Leštěný chrom; obj. číslo > Barva stříbra; obj. číslo > Barva nerez; obj. číslo Dálkové ovládání pro směšovač bílého osvětlení; > obj. číslo Směšovač bílého osvětlení 12 V s 8cestným rozbočovačem, max. 30 W, spotřeba 0,3 W; > obj. číslo cestný rozbočovač; > obj. číslo Loox 12 V / 51

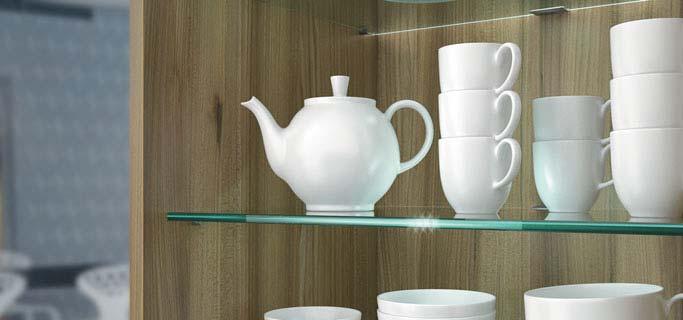

76 R LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED 2019 SVÍTIDLO NA HRANU SKLA S VIDITELNÝMI SVĚTELNÝMI BODY 12V SYSTÉM Svítidlo LED 2019 otevírá široké možnosti použití. Toto svítidlo je možné používat se skleněnými deskami tloušťky 6 až 12 mm. > Stmívatelné > Nemá nosnou funkci! > Svítidlo je zezadu přitlačeno na skleněnou polici. > Tloušťka skla 6 12 mm > Driver, viz stranu 54 Prohlédněte si i profi l na hranu skla na straně 111. S jeho pomocí si vytvoříte osvětlení hrany skla sami. Obj. číslo Teplota barvy (K) (studená bílá) (bílá, denní světlo) Délka (mm) Šířka (mm) 25,5 25,5 Výška (mm) Příkon (W) 0,2 0,2 Počet LED diod 3 3 Světelný výkon (lm) Účinnost (lm/w) Index podání barev (CRI) Materiál Nerez Povrch. úprava/barva Lesklá Obsah sady 1 svítidlo s 2m kabelem / Loox 12 V US

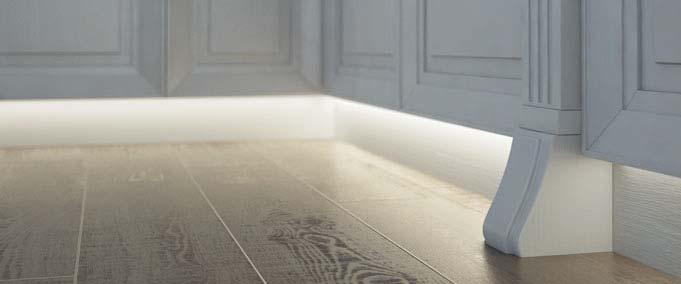

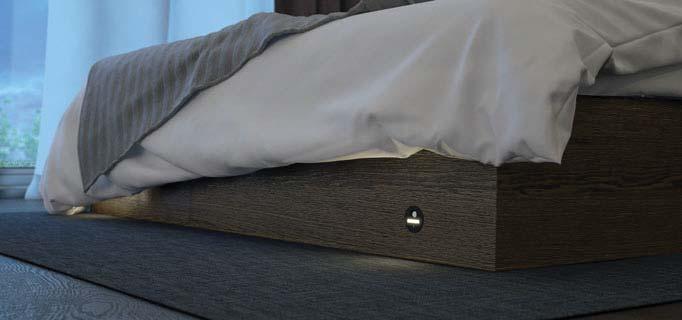

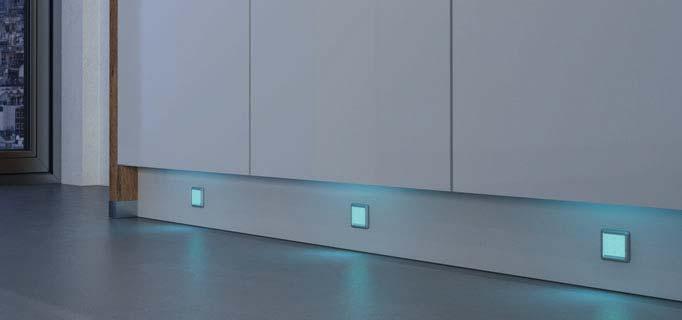

77 R LOOX LED 2028 SOKLOVÉ SVÍTIDLO OVLÁDANÉ POHYBOVÝM SENZOREM PŘI SETMĚNÍ, IP44 12V SYSTÉM Svítidlo LED 2028 je orientační svítidlo s integrovaným snímačem denního světla a detektorem pohybu. Pokud je hodnota okolního světla pod 15 Luxů, svítidlo se rozsvítí. > Nelze stmívat > Průměr otvoru : 40 mm > Montáž: Do vyvrtaného otvoru > Prodleva: Přibližně 2 minuty > Dosah senzoru mm > Driver, viz stranu 54 Obj. číslo Teplota barvy (K) 2700 (teplá bílá) 2700 (teplá bílá) Průměr (mm) Výška (mm) 17,3 17,3 Příkon (W) 0,34 0,34 Počet LED diod 3 3 Světelný výkon (lm) 4 4 Účinnost (lm/w) Index podání barev (CRI) Třída energetické účinnosti A+ A+ Naměřená energetická spotřeba 0,37 0,37 (kwh/1000 h) Materiál Nerez Povrch. úprava/barva Satén Černá Obsah sady 1 svítidlo s 2m kabelem a upevňovacím materiálem US Loox 12 V / 53

78 R LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED DRIVER KONSTANTNÍ NAPĚTÍ 12 V 12V SYSTÉM VELMI PLOCHÉ Obj. číslo < 20 W Obj. číslo < 40 W Obj. číslo < 60 W max. 42 W na světelný výstup Obj. číslo < 15 W bez vstupu pro spínač = Paralelní propojení Driver je srdcem systému Loox. Je vhodný pro připojení k většině nejpoužívanějších elektroinstalačních systémů (z hlediska vstupního napětí a frekvencí) po celém světě. Všechny spínače v produktové řadě Loox je možné připojit k Driverům s univerzálním vstupem pro spínač (viz strany ). Všechny Drivery jsou energeticky účinné a jsou vybaveny ochranou proti přetížení. > Délka kabelu od Driveru ke spínači max. 6 metrů. > Driver v bílé barvě je k dispozici na požádání. > Zajistěte dostatečný přívod a cirkulaci vzduchu v místě montáže Driveru. Obj. číslo Výstupní výkon (W) Vstupní napětí V~; Hz V~; Hz V~; Hz V~; Hz Výstupní napětí 12 V stejnosm. 12 V stejnosm. 12 V stejnosm. 12 V stejnosm. Výstupní proud 1,67 A 3,33 A 3,5 A 1,25 A Spotřeba energie v pohotovosti (W) <0,1 <0,1 <0,2 <0,5 Stupeň krytí IP20 IP20 IP20 IP20 Počet přípojek 6 x pro svítidlo, 1 x pro spínač 6 x pro svítidlo, 1 x pro spínač 6 x pro svítidlo, 1 x pro spínač 6 x pro svítidlo, bez připojení spínače Barva Černá Černá Černá Černá Rozměry (D x Š x V mm) 140 x 50 x x 60 x x 70 x x 50,5 x 14 Obsah sady 1 Driver s montážním příslušenstvím Kabely pro použití ve specifické zemi kabel délky 2 metry Obj. číslo Tvar zástrčky Popis UK AU EU US JP CN KR TW EU US Obsah sady 1 kus 1 kus 1 kus 1 kus 1 kus 1 kus 1 kus 1 kus 1 kus 1 kus 54 / Loox 12 V US

79 R DRIVER DO ZÁSUVKY KONSTANTNÍ NAPĚTÍ 12 V, MODULÁRNÍ, SE ZÁSUVKOU PRO KABEL 12V SYSTÉM Driver 15 W EU Driver 15 W US Driver 15 W UK Obj. číslo Tvar zástrčky Popis EU EU EU US US UK UK UK Výstupní výkon (W) Vstupní napětí V~; Hz V~; Hz V~; Hz Výstupní napětí 12 V stejnosm. 12 V stejnosm. 12 V stejnosm. Spotřeba energie v pohotovosti 0,1 W 0,1 W 0,1 W Stupeň krytí IP20 IP20 IP20 Barva Černá Černá Černá Rozměry (D x Š x V mm) 61 x 37 x x 46 x x 50 x x 37 x x 46 x x 50 x x 49 x x 50 x 64 Obsah sady 1 Driver do zásuvky Napájecí kabely pro 12 V 4metrový kabel se 2 sloty 4metrový kabel s 6cestným rozbočovačem 4metrový kabel se stmívačem a s 6cestným rozbočovačem 4metrový kabel s nožním spínačem a s 6cestným rozbočovačem > Spínač za kabel délky 2 m 4m kabel s kolébkovým spínačem a s 6cestným rozbočovačem US Loox 12 V / 55

80 LOOX. SYSTÉM LED OSVĚTLENÍ. PŘEHLED LED OSVĚTLENÍ A PŘÍSLUŠENSTVÍ 24V SYSTÉM 24V SYSTÉM LOOX LED 3022/3023 ZAPUŠTĚNÉ SVÍTIDLO / STROPNÍ SVÍTIDLO PRO POVRCHOVOU MONTÁŽ LOOX LED 3024/3025 ZAPUŠTĚNÉ SVÍTIDLO / STROPNÍ SVÍTIDLO PRO POVRCHOVOU MONTÁŽ LOOX LED 3010 ZAPUŠTĚNÉ SVÍTIDLO / STROPNÍ SVÍTIDLO PRO POVRCHOVOU MONTÁŽ > Strana 58 > Strana 60 > Strana 62 LOOX LED 3001 ZAPUŠTĚNÉ SVÍTIDLO / STROPNÍ SVÍTIDLO PRO POVRCHOVOU MONTÁŽ LOOX LED 3038 ZAPUŠTĚNÉ SVÍTIDLO / STROPNÍ SVÍTIDLO PRO POVRCHOVOU MONTÁŽ LOOX LED 3002 ZAPUŠTĚNÉ SVÍTIDLO LOOX LED 3005 STROPNÍ SVÍTIDLO PRO POVRCHOVOU MONTÁŽ > Strana 63 > Strana 64 > Strana 66 > Strana 67 LOOX LED 3035 STROPNÍ SVÍTIDLO PRO POVRCHOVOU MONTÁŽ LOOX LED 3036 STROPNÍ SVÍTIDLO PRO POVRCHOVOU MONTÁŽ LOOX LED 3021 SVÍTIDLO PRO POVRCHOVOU MONTÁŽ LOOX LED 3028 OSVĚTLOVACÍ LED PÁSKA, DVOUŘADÁ, 5 m, 19,2 W/m LOOX LED 3015 OSVĚTLOVACÍ LED PÁSKA, 5 m, 15 W/m > Strana 68 > Strana 74 LOOX LED 3013 OSVĚTLOVACÍ LED PÁSKA, 5 m, 16 W/m > Strana 69 > Strana 70 > Strana 72 > Strana 76 LOOX LED 3030 OSVĚTLOVACÍ SILIKONOVÁ LED PÁSKA, 5 m, 9,6 W/m > Strana 78 LOOX LED 3018 SVÍTIDLA S FLEXIBILNÍM RAMENEM > Strana / Loox 24 V

81 LOOX LED 3039 ZAPUŠTĚNÉ SVÍTIDLO / STROPNÍ SVÍTIDLO PRO POVRCHOVOU MONTÁŽ LOOX LED 3032 OSVĚTLOVACÍ LED PÁSKA, 5 m, 13 W/m LOOX LED 3031 OSVĚTLOVACÍ SILIKONOVÁ LED PÁSKA, 5 m, 9,6 W/m LOOX LED DRIVERY KONSTANTNÍ NAPĚTÍ 24 V > Strana 82 > Strana 84 > Strana 86 > Strana 88 PROFILY PRO OSVĚTLOVACÍ LED PÁSKY PŘÍSLUŠENSTVÍ LOOX SPÍNAČE A PŘÍSLUŠENSTVÍ SPÍNAČŮ KABELY A ROZBOČOVAČE KONVERTORY > Strana 106 > Strana 114 > Strana 126 > Strana 127 VYZKOUŠEJTE SLUŽBU PLÁNOVÁNÍ LOOX Loox 24 V / 57

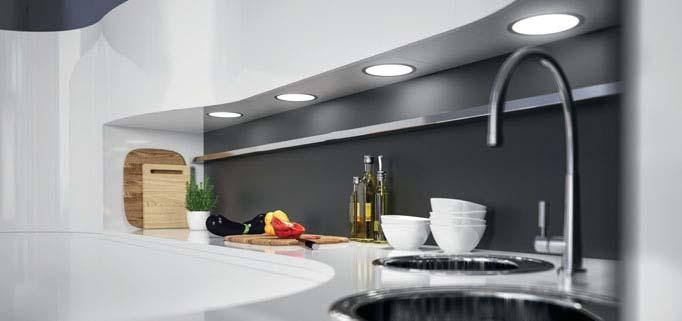

82 R LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED 3022/3023 KULATÉ ZAPUŠTĚNÉ / STROPNÍ SVÍTIDLO 24V SYSTÉM Svítidla LED 3022 a LED 3023 je působivá svou jednoduchou elegancí a homogenním světlem. Díky nenápadnému vzhledu a kruhovému tvaru najdou všestranné uplatnění. Vzhledem k extrémně ploché konstrukci je lze používat jako zapuštěná svítidla nebo jako stropní svítidla namontovaná na plochu. Zapuštěné svítidlo LED 3022 Stropní svítidlo LED 3023 Obj. číslo Teplota barvy (K) 3000 (teplá bílá) 4000 (studená bílá) 3000 (teplá bílá) 4000 (studená bílá) Průměr (mm) Výška (mm) 6,2 6,2 6,2 6,2 Příkon (W) 4,8 4,8 4,8 4,8 Počet LED diod Světelný výkon (lm) Účinnost (lm/w) Index podání barev (CRI) Třída energ. účinnosti A++ A++ A++ A++ Naměřená energetická spotřeba 5,50 5,50 5,50 5,50 (kwh/1000 h) Materiál Plast Povrchová úprava/barva Stříbrná barva Obsah sady 1 svítidlo s 2m kabelem a upevňovacím materiálem 58 / Loox 24 V US

83 LED 3022/3023 LED 3022 LED 3023 > Stmívatelné LED 3022: > Průměr otvoru: 180 mm > Montáž: Pro zápustnou montáž > Driver, viz stranu 88 LED 3023: > Montáž: K přišroubování Loox 24 V / 59

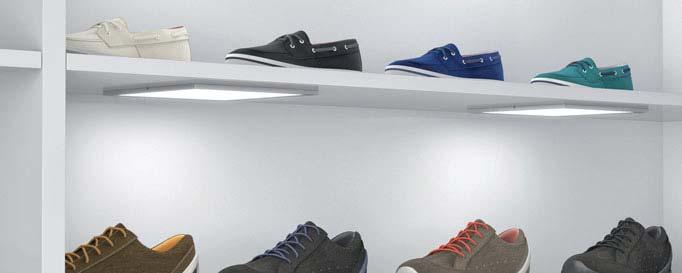

84 R LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED 3024/3025 ČTVERCOVÉ ZAPUŠTĚNÉ / STROPNÍ SVÍTIDLO 24V SYSTÉM Čtvercový design je alternativou ke klasickému kruhovému tvaru. Velmi tenká svítidla jsou k dispozici ve dvou verzích montáže, takže je lze používat v různých situacích. Extrémně homogenní a jasné světlo je vhodné v obytných místnostech i v komerčních prostorech. Zapuštěné svítidlo LED 3024 Stropní svítidlo LED 3025 Obj. číslo Teplota barvy (K) 3000 (teplá bílá) 4000 (studená bílá) 3000 (teplá bílá) 4000 (studená bílá) Délka (mm) Šířka (mm) Výška (mm) 6,2 6,2 6,2 6,2 Příkon (W) 5,8 5,8 5,8 5,8 Počet LED diod Světelný výkon (lm) Účinnost (lm/w) Index podání barev (CRI) Třída energ. účinnosti A++ A++ A++ A++ Naměřená energetická spotřeba 7,15 7,15 7,15 7,15 (kwh/1000 h) Materiál Plast Povrchová úprava/barva Stříbrná barva Obsah sady 1 svítidlo s 2m kabelem a upevňovacím materiálem 60 / Loox 24 V US

85 LED 3024/3025 LED 3024 LED 3025 > Stmívatelné LED 3024: > Velikost výřezu: 205 x 205 mm > Montáž: Pro zápustnou montáž > Driver, viz stranu 88 LED 3025: > Montáž: K přišroubování Loox 24 V / 61

86 R LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED 3010 KULATÉ ZAPUŠTĚNÉ / STROPNÍ SVÍTIDLO 24V SYSTÉM Svítidlo LED 3010 umožňuje tři způsoby montáže a je působivé svým jasným a homogenním světlem. > Stmívatelné > Průměr otvoru: 60 mm > Obsahuje 1 čiré / matné náhradní sklo > Díl pro montáž na strop, stříbrná barva; obj. číslo > Díl pro montáž na strop, stříbrná barva; obj. číslo > Driver, viz stranu 88 Obj. číslo Teplota barvy (K) 3000 (teplá 4000 (stud (bílá, bílá) bílá) denní světlo) Průměr (mm) Výška (mm) Příkon (W) 3,25 3,25 3,25 Počet LED diod Světelný výkon (lm) Účinnost (lm/w) Index podání barev (CRI) Třída energ. účinnosti A+ A+ A+ Naměřená energetická spotřeba 3,58 3,58 3,58 (kwh/1000 h) Materiál Hliník Povrch. úprava/barva Stříbrný elox 1 svítidlo s 1 čirým/matným náhradním Obsah sady sklem 2 m kabel a upevňovací materiál 62 / Loox 24 V US

87 R LOOX LED 3001 KULATÉ ZAPUŠTĚNÉ / STROPNÍ SVÍTIDLO 24V SYSTÉM Výkonné svítidlo LED 3001 s prizmatickým krytem poskytuje široké možnosti použití díky dvěma typům montáže, dvěma teplotám světla a dvěma barvám těla svítidla. > Stmívatelné > Průměr otvoru: 55 mm > Díl pro montáž na strop > Barva stříbra; obj. číslo > Černá; obj. číslo > Driver, viz stranu 88 Obj. číslo Teplota barvy (K) 3000 (teplá bílá) 5000 (studená bílá) Průměr (mm) Výška (mm) Příkon (W) 1,7 1,7 1,7 1,7 Počet LED diod Světelný výkon (lm) Účinnost (lm/w) Index podání barev (CRI) Třída energetické účinnosti A+ A+ A+ A+ Naměřená energ. spotřeba (kwh/1000 h) 1,87 1,87 1,87 1,87 Materiál Hliník, s čirým sklem Povrchová úprava/ Stříbrný Stříbrný Černá barva elox elox Černá Obsah sady 1 svítidlo s 2,5m kabelem US Loox 24 V / 63

88 R LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED 3038 KULATÉ ZAPUŠTĚNÉ / STROPNÍ SVÍTIDLO, POVRCHOVÁ MONTÁŽ 24V SYSTÉM Homogenní světlo LED 3038 zapůsobí v různých typech nábytku a skříněk. Ať jej namontujete jako zapuštěné nebo stropní svítidlo, s výkonem 3 W vždy poskytne skvělé podání barev a osvětlení. Obj. číslo Teplota barvy (K) (teplá bílá) (stud. bílá) (stud. bílá) (teplá bílá) (stud. bílá) (stud. bílá) (teplá bílá) (stud. bílá) (stud. bílá) Průměr (mm) Výška (mm) Stupeň krytí IP20 Příkon (W) Počet LED diod Světelný výkon (lm) Účinnost (lm/w) Index podání barev (CRI) Třída energ. účinnosti A+ A+ A+ A+ A+ A+ A+ A+ A+ Naměřená energetická spotřeba 3,30 3,30 3,30 3,30 3,30 3,30 3,30 3,30 3,30 (kwh/1000 h) Materiál Ocel Ocel Ocel Povrchová úprava/ barva Leštěný chrom Stříbrná barva Barva nerez Obsah sady 1 svítidlo s 2m kabelem 64 / Loox 24 V US

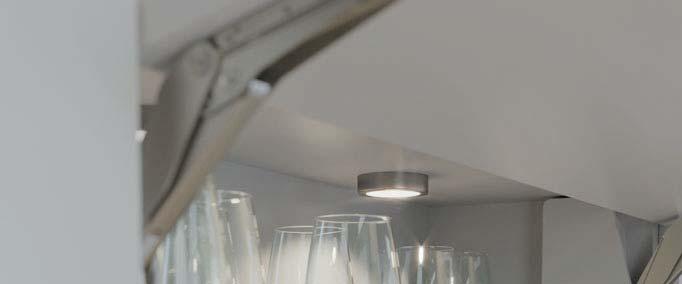

89 LED 3038 > Stmívatelné > Průměr otvoru: 55 mm > Montáž: Do vyvrtaného otvoru, pro upnutí svorkou nebo k našroubování > Driver, viz stranu 88 Díl pro montáž na strop > Leštěný chrom; obj. číslo > Barva stříbra; obj. číslo > Barva nerez; obj. číslo Loox 24 V / 65

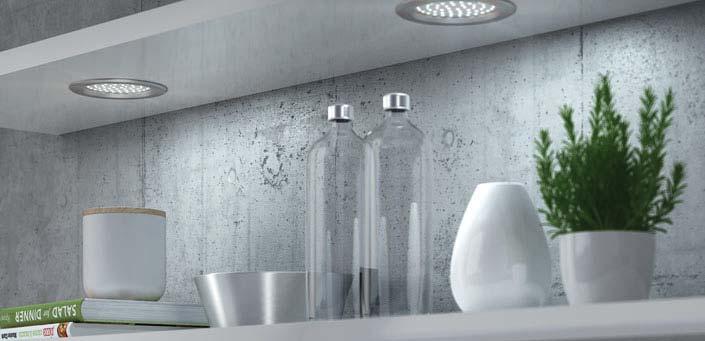

90 R LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED 3002 KULATÉ ZAPUŠTĚNÉ SVÍTIDLO 24V SYSTÉM Stropní zapuštěné svítidlo LED 3002 je určeno pro závěsné panely. Vyznačuje se velkou intenzitou světla a vysokým indexem podání barev. Dalšími vhodnými prostory pro jeho použití jsou nástěnné skříňky, vitríny a police. > Nelze stmívat > Je vyžadována vzdálenost 40 mm od stropu > Montáž do otvoru o průměru: mm > Driver, viz stranu 88 Obj. číslo Teplota barvy (K) 3000 (teplá bílá) 5000 (studená bílá) Průměr (mm) Výška (mm) Příkon (W) 4,4 4,4 Počet LED diod Světelný výkon (lm) Účinnost (lm/w) Index podání barev (CRI) Třída energetické účinnosti A+ A+ Naměřená energetická spotřeba 4,84 4,84 (kwh/1000 h) Materiál Hliník, s čirým sklem Povrch. úprava/barva Stříbrný elox Obsah sady 1 svítidlo s 2,5m kabelem 66 / Loox 24 V US

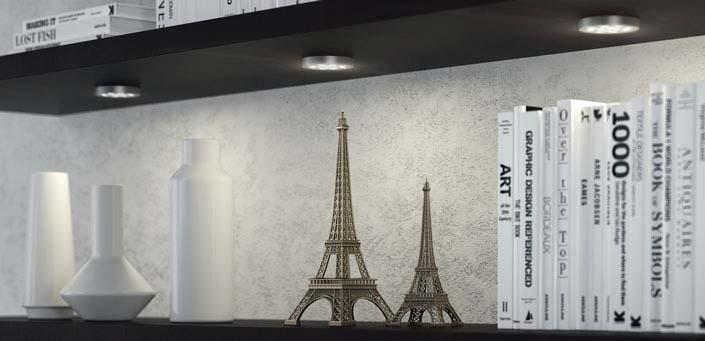

91 R LOOX LED 3005 KULATÉ STROPNÍ SVÍTIDLO PRO POVRCHOVOU MONTÁŽ 24V SYSTÉM Nápadný vzhled a vysoký index podání barev svítidla LED 3005 stylově podtrhuje nejdůležitější aspekty nábytku a bytového zařízení. > Stmívatelné > Montáž: Samolepicí > Driver, viz stranu 88 Obj. číslo Teplota barvy (K) 3000 (teplá bílá) Průměr (mm) 58 Výška (mm) 9 Příkon (W) 0,8 Počet LED diod 12 Světelný výkon (lm) 56 Účinnost (lm/w) 70 Index podání barev (CRI) 90 Třída energetické účinnosti A+ Naměřená energetická spotřeba 0,88 (kwh/1000 h) Materiál Plast Povrch. úprava/barva Stříbrná barva Obsah sady 1 svítidlo s 2,5m kabelem US Loox 24 V / 67

92 R LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED 3035 KULATÉ STROPNÍ SVÍTIDLO PRO POVRCHOVOU MONTÁŽ 24V SYSTÉM Extrémně ploché svítidlo LED 3035 působí téměř jako zapuštěné svítidlo. Se svým homogenním kuželem světla a vysokým indexem podání barev je vhodné pro různé typy osvětlení v různých typech bytového vybavení. > Stmívatelné > Montáž: K přišroubování > Driver, viz stranu 88 Obj. číslo Teplota barvy (K) 3000 (teplá bílá) 4000 (studená bílá) Průměr (mm) Výška (mm) 6 6 Stupeň krytí IP20 Příkon (W) 2,5 2,5 Počet LED diod 8 8 Světelný výkon (lm) Účinnost (lm/w) Index podání barev (CRI) Třída energetické účinnosti A+ A+ Naměřená energetická spotřeba 2,75 2,75 (kwh/1000 h) Materiál Plast Povrch. úprava/barva Stříbrná barva Obsah sady 1 svítidlo s 2m kabelem a upevňovacím materiálem 68 / Loox 24 V US

93 R LOOX LED 3036 ČTVERCOVÉ STROPNÍ SVÍTIDLO PRO POVRCHOVOU MONTÁŽ 24V SYSTÉM Čtvercové a extrémně ploché tělo svítidla LED 3036 nabízí alternativu k zapuštěným svítidlům. Homogenní kužel světla a vysoký index podání barev povýší jakoukoli součást nábytku. > Stmívatelné > Montáž: K přišroubování > Driver, viz stranu 88 Obj. číslo Teplota barvy (K) 3000 (teplá bílá) 4000 (studená bílá) D x Š x V (mm) 65 x 65 x 6 65 x 65 x 6 Stupeň krytí IP20 Příkon (W) 2,5 2,5 Počet LED diod 8 8 Světelný výkon (lm) Účinnost (lm/w) Index podání barev (CRI) Třída energetické účinnosti A+ A+ Naměřená energetická spotřeba 2,75 2,75 (kwh/1000 h) Materiál Plast Povrch. úprava/barva Stříbrná barva Obsah sady 1 svítidlo s 2m kabelem a upevňovacím materiálem US Loox 24 V / 69

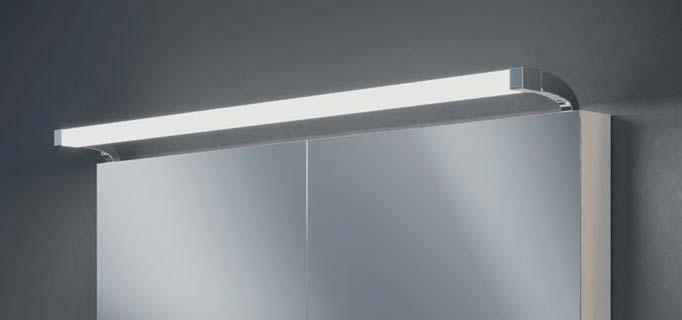

94 R LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED 3021 PROFILOVÉ SVÍTIDLO PRO POVRCHOVOU MONTÁŽ, IP44 24V SYSTÉM Velmi kvalitní svítidlo LED 3021 je ideální pro použití v koupelnách (stupeň krytí IP44). Výstup světla po třech stranách hranatého krytu poskytuje extrémně výkonné osvětlení. Je k dispozici v různých délkách a perfektně se přizpůsobí vašemu nábytku. > Montáž: K přišroubování > Driver, viz stranu 88 Obj. číslo Teplota barvy (K) (studená bílá) (studená bílá) (studená bílá) (studená bílá) (studená bílá) (studená bílá) (studená bílá) Délka (mm) Hloubka (mm) Výška (mm) Příkon (W) 5,5 8 10, Počet LED diod Světelný výkon (lm) Účinnost (lm/w) Index podání barev (CRI) Třída energetické účinnosti A+ A+ A A A A A Naměřená energetická spotřeba (kwh/1000 h) 6,05 8,80 11,55 14,30 18,70 22,00 26,40 Materiál Odlitek ze zinku a plast Povrch. úprava/barva Chromované Obsah sady 1 svítidlo s 2m kabelem a upevňovacím materiálem 70 / Loox 24 V US

95 LED 3021 Loox 24 V / 71

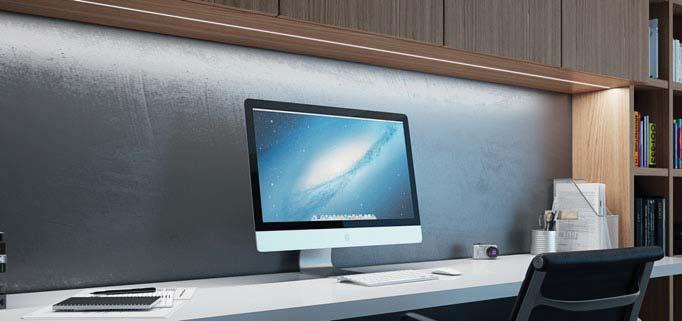

96 R LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED 3028 OSVĚTLOVACÍ LED PÁSKA, DVOUŘADÁ, 240 LED NA METR, 19,2 W/m 24V SYSTÉM Dvouřadá osvětlovací páska LED 3028 poskytuje mimořádné světlo a je ideální pro zdůraznění malých detailů. Osvětlovací pásku je možné všestranně využívat díky čtyřem různým teplotám světla a individuálně upravitelné délce. > Stmívatelné > Životnost: hodin > Montáž: Samolepicí > Montáž pouze s hliníkovým profi lem, výška hliníkového profi lu minimálně 12 mm > Vhodné jsou všechny hliníkové profi ly, mimo , a > Max. délky pásky, viz stranu 136 Obj. číslo Teplota barvy (K) 2700 (teplá bílá) 3000 (teplá bílá) 4000 (studená bílá) 5000 (studená bílá) Délka (mm) Šířka (mm) Výška (mm) 1,3 1,3 1,3 1,3 Příkon (W) 96 (19,2 na metr) Počet LED diod 1200 (240 na metr) Světelný výkon (lm) Účinnost (lm/w) Index podání barev (CRI) Třída energetické účinnosti A+ A+ A+ A+ Naměřená energetická spotřeba 21,12 na metr (kwh/1000 h) Materiál Plast Povrch. úprava/barva Bílá Obsah sady 5m role s 2m kabelem 3,5 A/20 AWG > Driver, viz stranu 88 > Hliníkové profi ly, viz stranu 106 Hodnoty se vztahují k osvětlovací pásce délky 0,5 m. 72 / Loox 24 V US

97 Osvětlovací páska LED 3028 Detailní zobrazení > Lze zkrátit každých 25 mm > Při volbě hliníkového profi lu berte do úvahy šířku klip konektoru. Kabel, 3,5 A/20 AWG, s 24V konektorem a klipem pro spojení s osvětlovací LED páskou; > 2000 mm; obj. číslo Klip konektor, 3,5 A; > obj. číslo Propojovací kabel, 3,5 A/20 AWG, s klip konektorem > 50 mm; obj. číslo > 500 mm; obj. číslo > 1000 mm; obj. číslo > 2000 mm; obj. číslo Loox 24 V / 73

98 R LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED 3015 OSVĚTLOVACÍ LED PÁSKA, 5 m, 120 LED NA METR, 15 W/m 24V SYSTÉM 600 LED diod osvětlovací pásky LED 3015 poskytuje extrémně homogenní osvětlení. Velmi výkonná osvětlovací LED páska je k dispozici ve třech teplotách světla. Přistupujte individuálně k potřebám osvětlení. V kombinaci s našimi hliníkovými profi ly a různými difuzory lze využít různé typy montáže. > Stmívatelné > Životnost: hodin > Montáž: Samolepicí > Vysoká intenzita světla > Montáž pouze s hliníkovým profi lem nebo chladicí lištou > Max. délky pásky, viz stranu 136 > Driver, viz stranu 88 > Hliníkové profi ly, viz stranu 106 > Chladicí lišta, viz stranu 112 Obj. číslo Teplota barvy (K) (bílá, (teplá bílá) (stud. bílá) denní světlo) Délka (mm) Šířka (mm) Výška (mm) 1,3 1,3 1,3 Příkon (W) 75 (15 na metr) Počet LED diod 600 (120 na metr) Světelný výkon (lm) Účinnost (lm/w) Index podání barev (CRI) Třída energetické účinnosti A+ A+ A+ Naměřená energetická spotřeba 16,50 na metr (kwh/1000 h) Materiál Plast Povrch. úprava/barva Bílá Obsah sady 5m role s 2m kabelem 3,5 A/20 AWG Hodnoty se vztahují k osvětlovací pásce délky 0,5 m. 74 / Loox 24 V US

99 Osvětlovací páska LED 3015 Detailní zobrazení > Lze zkrátit každých 50 mm > Při volbě hliníkového profi lu berte do úvahy šířku klip konektoru. Kabel, 3,5 A/20 AWG, s 24V konektorem a klipem pro spojení s osvětlovací LED páskou; > 2000 mm; obj. číslo Propojovací kabel, 3,5 A/20 AWG, s klip konektorem > 50 mm; obj. číslo > 500 mm; obj. číslo > 1000 mm; obj. číslo > 2000 mm; obj. číslo Klip konektor, 3,5 A; > obj. číslo Rohový konektor, 3,5 A; > obj. číslo Loox 24 V / 75

100 R LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED 3013 OSVĚTLOVACÍ LED PÁSKA, 5 m, 30 LED NA METR, 16 W/m 24V SYSTÉM Vzhledem k vysoké intenzitě osvětlení, třem teplotám barev a malým požadavkům na prostor lze osvětlovací pásku LED 3013 používat prakticky kdekoli. Přistupujte individuálně k potřebám osvětlení. V kombinaci s našimi hliníkovými profi ly a různými difuzory lze využít různé typy montáže. > Stmívatelné > Životnost: hodin > Montáž: Samolepicí > Vysoká intenzita světla > Montáž pouze s hliníkovým profi lem nebo chladicí lištou > Max. délky pásky, viz stranu 136 > Driver, viz stranu 88 > Hliníkové profi ly, viz stranu 106 > Chladicí lišta, viz stranu 112 Obj. číslo Teplota barvy (K) (bílá, (teplá bílá) (stud. bílá) denní světlo) Délka (mm) Šířka (mm) Výška (mm) 1,5 1,5 1,5 Příkon (W) 80 (16 na metr) Počet LED diod 150 (30 na metr) Světelný výkon (lm) Účinnost (lm/w) Index podání barev (CRI) Třída energetické účinnosti A A A+ Naměřená energetická spotřeba 17,60 na metr (kwh/1000 h) Materiál Plast Povrch. úprava/barva Bílá Obsah sady 5m role s 2m kabelem 3,5 A/20 AWG Hodnoty se vztahují k osvětlovací pásce délky 0,5 m. 76 / Loox 24 V US

101 Osvětlovací páska LED 3013 Detailní zobrazení > Lze zkrátit po každých 200 mm > Při volbě hliníkového profi lu berte do úvahy šířku klip konektoru. Kabel, 3,5 A/20 AWG, s 24V konektorem a klipem pro osvětlovací LED pásku; > 2000 mm; obj. číslo Propojovací kabel, 3,5 A/20 AWG, s klip konektorem > 50 mm; obj. číslo > 500 mm; obj. číslo > 1000 mm; obj. číslo > 2000 mm; obj. číslo Klip konektor, max. 3,5 A; > obj. číslo Rohový konektor, max. 3,5 A; > obj. číslo Loox 24 V / 77

102 R LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED 3030 OSVĚTLOVACÍ SILIKONOVÁ LED PÁSKA, 5 m, 120 LED NA METR, 9,6 W/m 24V SYSTÉM Osvětlovací páska LED 3030 umožňuje fl exibilní aplikaci. Montáž je snadná: odříznuté kusy pásky je možné znovu použít díky modernímu systému klipových konektorů. Čtyři dostupné barvy světla optimalizují použití v různých typech instalací. Dalším pozitivem je velký výkon osvětlení a vysoký index podání barev. > Stmívatelné > Životnost: hodin > Odstřiženou část silikonové pásky je možné znovu použít > Montáž: Samolepicí > Max. délky pásky, viz stranu 136 > Driver, viz stranu 88 Obj. číslo Teplota barvy (K) 2700 (teplá bílá) 3000 (teplá bílá) 4000 (studená bílá) 5000 (studená bílá) D x Š x V (mm) 5000 x 8 x 2,3 Stupeň krytí IP20 Příkon (W) 48 (9,6 na metr) Počet LED diod 600 (120 na metr) Světel. výkon (lm) Účinnost (lm/w) Index podání barev (CRI) Třída energetické účinnosti A+ A+ A+ A+ Naměřená energ. spotřeba 10,56 na metr (kwh/1000 h) Materiál Plast Povrch. úprava/ barva Bílá Obsah sady 5m role s 2m kabelem 3,5 A/20 AWG Hodnoty se vztahují k osvětlovací pásce délky 0,5 m. 1) Uvedená teplota barvy je teplota barvy LED. Silikonový povrch zvyšuje teplotu barvy osvětlovací pásky. 78 / Loox 24 V US

103 Osvětlovací silikonová páska LED 3030 Detailní zobrazení > Lze zkrátit každých 50 mm > Při volbě hliníkového profi lu berte do úvahy šířku klip konektoru. Kabel, 3,5 A/20 AWG, s 24V konektorem a klipem pro spojení s osvětlovací silikonovou LED páskou > 2000 mm; obj. číslo Propojovací kabel, 3,5 A/20 AWG, s klipy pro propojení dvou silikonových LED pásek mezi sebou > 50 mm; obj. číslo > 500 mm; obj. číslo > 1000 mm; obj. číslo > 2000 mm; obj. číslo Klip konektor, 3,5 A, pro propojení dvou silikonových LED pásek mezi sebou > obj. číslo Pevný rohový klip konektor, 3,5 A, pravolevý pro spojení dvou LED pásek mezi sebou > obj. číslo Loox 24 V / 79

104 R LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED 3018 SVÍTIDLO S FLEXIBILNÍM RAMENEM 24V SYSTÉM Flexibilní a stmívatelné svítidlo LED 3018 snadno upravíte do správné polohy. Zapínání a vypínání provedete dotykovým spínačem na hlavě svítidla. > S integrovaným stmívačem na hlavě svítidla > Montáž: Pro zápustnou nebo povrchovou montáž Detailní zobrazení > Driver, viz stranu 88 Obj. číslo Teplota barvy (K) 4000 (studená bílá) 4000 (studená bílá) Průměr (mm) Délka (mm) Příkon (W) 2,75 2,75 Počet LED diod Světelný výkon (lm) Účinnost (lm/w) Index podání barev (CRI) Třída energetické účinnosti A A Naměřená energetická spotřeba 3,03 3,03 (kwh/1000 h) Montáž Zápustná montáž Povrchová montáž Materiál Plast Povrch. úprava/barva Stříbrná barva Obsah sady 1 svítidlo s 2m kabelem a upevňovacím materiálem 80 / Loox 24 V US

105 LED 3018 Zápustná montáž Povrchová montáž Obj. číslo Obj. číslo STMÍVATELNÉ DOTYKEM PRSTU Loox 24 V / 81

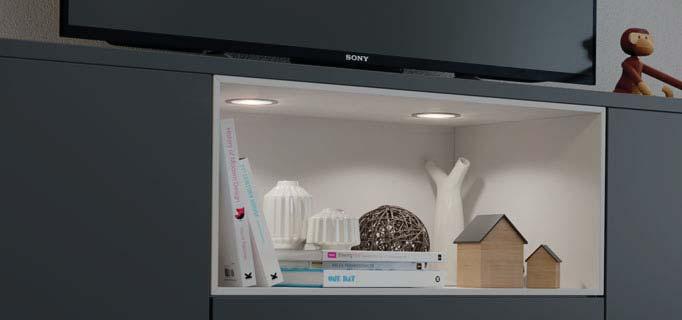

106 R LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED 3039 KULATÉ ZAPUŠTĚNÉ / STROPNÍ SVÍTIDLO, 60 LED MULTI-WHITE 24V SYSTÉM Svítidlo LED 3039 plynule mění teplotu světla od 2700 K do 5000 K. Společně s vysokým indexem podání barev tak vytváří různé atmosféry osvětlení. Tyto charakteristiky jsou výjimečné, ať je použito v obytném prostoru, v kuchyni nebo v domácím kině. Směšovač bílého osvětlení s dálkovým ovládáním zajišťuje komfortní používání i funkce stmívání a scénářů osvětlení. > Průměr otvoru: 55 mm > Teplotu barvy je možné upravit směšovačem bílého osvětlení > Ke směšovači bílého osvětlení lze připojit max. 60 W > V okruhu 15 metrů lze použít max. 10 barevných směšovačů s 1 10 dálkovými ovladači > Montáž: Do vyvrtaného otvoru, pro upnutí svorkou nebo k našroubování Obj. číslo Teplota barvy (K) 2700 (teplá bílá) až 5000 (studená bílá) Průměr (mm) Výška (mm) Stupeň krytí IP20 Příkon (W) Počet LED diod Světelný výkon (lm) Účinnost (lm/w) Index podání barev (CRI) 90 (2700 K) 83 (5000 K) Třída energetické účinnosti A+ A+ A+ Naměřená energetická spotřeba 3,30 3,30 3,30 (kwh/1000 h) Materiál Ocel Povrchová úprava/ Leštěný Stříbrná barva chrom barva Barva nerez Obsah sady 1 svítidlo s 2m kabelem > Driver, viz stranu / Loox 24 V US

107 LED 3039 Díl pro montáž na strop > Leštěný chrom; obj. číslo > Barva stříbra; obj. číslo > Barva nerez; obj. číslo Dálkové ovládání pro směšovač bílého osvětlení; > obj. číslo Směšovač bílého osvětlení s 8cestným rozbočovačem, max. 60 W, spotřeba 0,6 W; > obj. číslo cestný rozbočovač; > obj. číslo Loox 24 V / 83

108 R LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED 3032 OSVĚTLOVACÍ LED PÁSKA, 5 m, 2 x 84 LED MULTI-WHITE NA METR, 13 W/m 24V SYSTÉM Dvojřadá osvětlovací páska LED 3032 s velmi kvalitním hliníkovým profi lem vytváří různé atmosféry osvětlení v různých částech nábytku. Díky rozsahu teplot světla od 2700 K do 5000 K a vysokému indexu podání barev lze docílit perfektní barvy světla pro jakoukoli příležitost. Důmyslný systém konektorů umožňuje spojovat osvětlovací pásky různých délek bez nutnosti jejich letování. > Stmívatelné pomocí směšovače bílého osvětlení > Životnost: hodin > Teplotu barvy je možné upravit směšovačem bílého osvětlení > Ke směšovači bílého osvětlení lze připojit max. 60 W > V okruhu 15 metrů lze použít max. 10 barevných směšovačů s 1 10 dálkovými ovladači > Montáž pouze s hliníkovým profi lem nebo chladicí lištou > Max. délky pásky, viz stranu 136 Obj. číslo Teplota barvy (K) 2700 (teplá bílá) až 5000 (studená bílá) Délka (mm) 5000 Šířka (mm) 10 Výška (mm) 1,3 Stupeň krytí IP20 Příkon (W) 65 (13 na metr) Počet LED diod 840 (2 x 84 na metr) Světelný výkon (lm) 6500 Účinnost (lm/w) 100 Index podání barev (CRI) >90 (2700 K) >83 (5000 K) Třída energetické účinnosti A+ Naměřená energetická spotřeba 14,30 na metr (kwh/1000 h) Materiál Plast Povrch. úprava/barva Bílá Obsah sady 5m role s 2m kabelem 3,5 A/20 AWG > Driver, viz stranu 88 > Hliníkové profi ly, viz stranu 106 > Chladicí lišta, viz stranu 112 Hodnoty se vztahují k osvětlovací pásce délky 0,5 m. 84 / Loox 24 V US

109 Osvětlovací páska LED 3032 Detailní zobrazení > Lze zkrátit každých 71,4 mm, odřezky je možné znovu použít > Při volbě hliníkového profi lu berte do úvahy šířku klip konektoru. Propojovací kabel, 3,5 A/20 AWG, s klip konektorem > 2000 mm; obj. číslo Propojovací kabel, 3,5 A/20 AWG, s klip konektorem > 50 mm; obj. číslo > 500 mm; obj. číslo > 1000 mm; obj. číslo > 2000 mm; obj. číslo Klip konektor, 3,5 A, > obj. číslo Pevný rohový klip konektor, 3,5 A, pravolevý > obj. číslo Dálkové ovládání pro směšovač bílého osvětlení; > obj. číslo Směšovač bílého osvětlení s 8cestným rozbočovačem, max. 60 W spotřeba 0,6 W; > obj. číslo cestný rozbočovač; > obj. číslo Loox 24 V / 85

110 R LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED 3031 OSVĚTLOVACÍ SILIKONOVÁ LED PÁSKA, 5 m, 120 LED MULTI-WHITE NA METR, 9,6 W/m 24V SYSTÉM Silikonem chráněnou osvětlovací pásku LED 3031 je možné používat i bez hliníkového profi lu. Je tedy vhodná i pro dodatečnou montáž do existujícího nábytku. Poskytuje proměnné bílé osvětlení a vysoký index podání barev. Odříznuté kusy pásky je možné znovu použít s pomocí doplňkových napájecích kabelů. Snižuje se tak množství odpadu. Osvětlovací páska LED 3031 je proto v každém ohledu perfektní volbou. > Stmívatelné pomocí směšovače bílého osvětlení > Životnost: hodin > Teplotu barvy je možné upravit směšovačem bílého osvětlení > Ke směšovači bílého osvětlení lze připojit max. 60 W > V okruhu 15 metrů lze použít max. 10 barevných směšovačů s 1 10 dálkovými ovladači > Max. délky pásky, viz stranu 136 Obj. číslo Teplota barvy (K) 2700 (teplá bílá) až 5000 (studená bílá) Délka (mm) 5000 Šířka (mm) 10 Výška (mm) 2,3 Stupeň krytí IP20 Příkon (W) 48 (9,6 na metr) Počet LED diod 600 (120 na metr) Světelný výkon (lm) 4320 Účinnost (lm/w) 90 Index podání barev (CRI) 90 (2700 K) 83 (5000 K) Třída energetické účinnosti A+ Naměřená energetická spotřeba 10,56 na metr (kwh/1000 h) Materiál Plast Povrch. úprava/barva Bílá Obsah sady 5m role s 2m kabelem 3,5 A/20 AWG > Driver, viz stranu 88 Hodnoty se vztahují k osvětlovací pásce délky 0,5 m. 1) Uvedená teplota barvy je teplota barvy LED. Silikonový povrch zvyšuje teplotu barvy osvětlovací pásky. 86 / Loox 24 V US

111 Osvětlovací silikonová páska LED 3031 Detailní zobrazení > Lze zkrátit každých 100 mm, odřezky je možné znovu použít > Při volbě hliníkového profi lu berte do úvahy šířku klip konektoru. Kabel, 3,5 A/20 AWG, s 24V konektorem a klipem pro spojení s osvětlovací silikonovou LED páskou > 2000 mm; obj. číslo Propojovací kabel, 3,5 A/20 AWG, s klipy pro propojení dvou silikonových LED pásek mezi sebou > 50 mm; obj. číslo > 500 mm; obj. číslo > 1000 mm; obj. číslo > 2000 mm; obj. číslo Klip konektor, 3,5 A, pro silikonovou LED pásku > obj. číslo Pevný rohový klip konektor, 3,5 A, pravolevý pro spojení dvou LED pásek mezi sebou > obj. číslo Dálkové ovládání pro směšovač bílého osvětlení > obj. číslo Směšovač bílého osvětlení s 8cestným rozbočovačem, max. 60 W spotřeba 0,6 W; > obj. číslo cestný rozbočovač; > obj. číslo Loox 24 V / 87

112 R LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED DRIVER KONSTANTNÍ NAPĚTÍ 24 V 24V SYSTÉM VELMI PLOCHÉ Obj. číslo < 20 W Obj. číslo < 40 W Obj. číslo < 90 W max. 84 W na světelný výstup Obj. číslo < 15 W bez vstupu pro spínač = Paralelní propojení Driver je srdcem systému Loox. Je vhodný pro připojení k většině nejpoužívanějších elektroinstalačních systémů (z hlediska vstupního napětí a frekvencí) po celém světě. Všechny spínače v produktové řadě Loox je možné připojit k Driverům s univerzálním vstupem pro spínač (viz strany ). Všechny Drivery jsou energeticky účinné a jsou vybaveny ochranou proti přetížení. > Délka kabelu od Driveru ke spínači max. 6 metrů. > Driver v bílé barvě je k dispozici na požádání. > Zajistěte dostatečný přívod u a cirkulaci vzduchu v místě montáže Driveru. Obj. číslo Kabely pro použití ve specifické zemi kabel délky 2 metry Obj. číslo Tvar zástrčky Výstupní výkon (W) Vstupní napětí V~; Hz V~; Hz V~; Hz V~; Hz Výstupní napětí 24 V stejnosm. 24 V stejnosm. 24 V stejnosm. 24 V stejnosm. Výstupní proud 0,83 A 1,67 A 3,5 A 0,625 A Spotřeba energie v pohotovosti (W) <0,1 <0,1 <0,2 <0,1 Stupeň krytí IP20 IP20 IP20 IP20 Počet přípojek 6 x pro svítidlo, 1 x pro spínač 6 x pro svítidlo, 1 x pro spínač 6 x pro svítidlo, 1 x pro spínač 6 x pro svítidlo, bez připojení spínače Barva Černá Černá Černá Černá Rozměry (D x Š x V mm) 140 x 50 x x 60 x x 70 x x 50,5 x 14 Obsah sady 1 Driver s montážním příslušenstvím Popis UK AU EU US JP CN KR TW EU US Obsah sady 1 kus 1 kus 1 kus 1 kus 1 kus 1 kus 1 kus 1 kus 1 kus 1 kus 88 / Loox 24 V US

113 PŘEHLED LED OSVĚTLENÍ A PŘÍSLUŠENSTVÍ 350mA SYSTÉM 350mA SYSTÉM LOOX LED 4009 ZAPUŠTĚNÉ SVÍTIDLO / STROPNÍ SVÍTIDLO PRO POVRCHOVOU MONTÁŽ LOOX LED 4004 ZAPUŠTĚNÉ SVÍTIDLO / STROPNÍ SVÍTIDLO PRO POVRCHOVOU MONTÁŽ LOOX LED 4005 ZAPUŠTĚNÉ SVÍTIDLO / STROPNÍ SVÍTIDLO PRO POVRCHOVOU MONTÁŽ > Strana 90 > Strana 92 > Strana 93 LOOX LED 4014 ZAPUŠTĚNÉ SVÍTIDLO LOOX LED 4012 ZAPUŠTĚNÉ SVÍTIDLO LOOX LED 4007 ZAPUŠTĚNÉ SVÍTIDLO LOOX LED 4003 ZAPUŠTĚNÉ SVÍTIDLO > Strana 94 > Strana 95 > Strana 96 > Strana 97 LOOX LED 4006 ZAPUŠTĚNÉ SVÍTIDLO LOOX LED 4013 STROPNÍ SVÍTIDLO PRO POVRCHOVOU MONTÁŽ LOOX LED 4010 MODULÁRNÍ SVÍTIDLO PRO POVRCHOVOU MONTÁŽ LOOX LED 4011 BODOVÉ SVÍTIDLO NA STOJANU > Strana 98 LOOX LED DRIVERY KONSTANTNÍ PROUD 350 ma > Strana 102 > Strana 99 PŘÍSLUŠENSTVÍ LOOX SPÍNAČE A PŘÍSLUŠENSTVÍ SPÍNAČŮ > Strana 114 KABELY A ROZBOČOVAČE > Strana 100 > Strana 126 KONVERTORY > Strana 101 > Strana 127 Loox 350 ma / 89

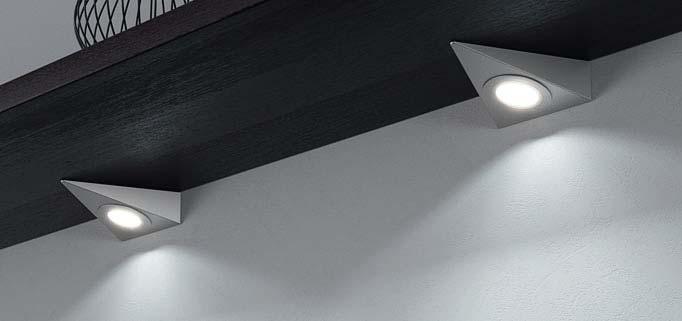

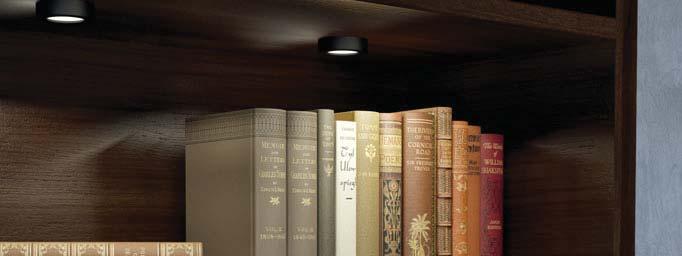

114 R LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED 4009 KULATÉ / TROJHRANNÉ ZAPUŠTĚNÉ / STROPNÍ SVÍTIDLO 350mA SYSTÉM Zapuštěné svítidlo LED 4009 má tři velmi výkonné LED diody a proto poskytuje výkonné a přesně směrované světlo. Pro různé způsoby využití jsou k dispozici tři způsoby montáže. Obj. číslo Teplota barvy (K) 3000 (teplá bílá) 6000 (bílá, denní světlo) Průměr (mm) Výška (mm) Příkon (W) 3,85 3,85 3,85 3,85 Počet LED diod Světelný výkon (lm) Účinnost (lm/w) Index podání barev (CRI) Třída energetické účinnosti A A A A Naměřená energetická spotřeba 3,30 3,30 3,30 3,30 (kwh/1000 h) Materiál Hliník Hliník Hliník Hliník Povrch. úprava/barva Matný nikl Černá Matný nikl Černá Obsah sady 1 svítidlo s 2m kabelem 1 svítidlo s 2m kabelem 90 / Loox 350 ma US

115 LED 4009 Díl pro montáž na strop Rozměry (průměr x výška) mm: 65 x 16 > Matný nikl; obj. číslo > Černý; obj. číslo > Stmívatelné > Průměr otvoru: 58 mm > Kovové tělo > Driver, viz stranu 102 Trojhranný díl pro montáž na strop Rozměry (D x Š x V) mm: 121 x 125 x 44 > Matný nikl; obj. číslo > Černý; obj. číslo Loox 350 ma / 91

116 R LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED 4004 KULATÉ ZAPUŠTĚNÉ / STROPNÍ SVÍTIDLO 350mA SYSTÉM Malé a tenké svítidlo LED 4004 je bodové světlo určené pro montáž na strop. > Stmívatelné > Díl pro montáž na strop je součástí sady > 3dílná sada > Průměr otvoru: 28 mm > Driver, viz stranu 102 Obj. číslo Teplota barvy (K) 3000 (teplá bílá) Průměr (mm) 31 Výška (mm) 12 Příkon (W) 1 Počet LED diod 1 Světelný výkon (lm) 80 Účinnost (lm/w) 80 Index podání barev (CRI) 80 Třída energetické účinnosti A+ Naměřená energetická spotřeba 1,10 (kwh/1000 h) Materiál Plast Povrch. úprava/barva Stříbrná barva Obsah sady 3 svítidla s 2m kabelem a upevňovacím materiálem 244 lx 61 lx 27 lx 15 lx 92 / Loox 350 ma US

117 R LOOX LED 4005 KULATÉ ZAPUŠTĚNÉ / STROPNÍ SVÍTIDLO S ČOČKAMI, POVRCHOVÁ MONTÁŽ 350mA SYSTÉM Svítidlo LED 4005 je možné použít jako zapuštěné svítidlo nebo jej lze namontovat na plochu stropu. Velmi malé rozměry a plochá konstrukce usnadňují zakomponování svítidla do designu nábytku. Integrované čočky centrují a zintenzivňují světelný kužel. > Stmívatelné > Díl pro montáž na strop je součástí sady > 3dílná sada > Průměr otvoru: 28 mm > Driver, viz stranu 102 Obj. číslo Teplota barvy (K) 3000 (teplá bílá) Průměr (mm) 30 Výška (mm) 12 Příkon (W) 1 Počet LED diod 1 Světelný výkon (lm) 63 Účinnost (lm/w) 63 Index podání barev (CRI) 80 Třída energetické účinnosti A+ Naměřená energetická spotřeba 1,10 (kwh/1000 h) Materiál Plast Povrch. úprava/barva Stříbrná barva Obsah sady 3 svítidla s 2m kabelem a upevňovacím materiálem US Loox 350 ma / 93

118 R LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED 4014 KULATÉ ZAPUŠTĚNÉ SVÍTIDLO 350mA SYSTÉM Svítidlo LED 4014 je velmi působivé díky prvotřídnímu materiálu, skvělému designu a kompaktním rozměrům. Je k dispozici ve dvou teplotách barvy. > Stmívatelné > Malé rozměry > Vysoká intenzita světla > Průměr otvoru: 35 mm > Kovové tělo > Driver, viz stranu 102 Obj. číslo Teplota barvy (K) (studená bílá) (bílá, denní světlo) Průměr (mm) Výška (mm) Příkon (W) 1 1 Počet LED diod 1 1 Světelný výkon (lm) Účinnost (lm/w) Index podání barev (CRI) Třída energ. účinnosti A+ A+ Naměřená energetická spotřeba 1,10 1,10 (kwh/1000 h) Materiál Hliník Povrch. úprava/barva Stříbrný elox, kartáčovaný Obsah sady 1 svítidlo s 2m kabelem a upevňovacím materiálem 94 / Loox 350 ma US

119 R LOOX LED 4012 ZAPUŠTĚNÉ BODOVÉ SVÍTIDLO, S NAKLÁPĚNÍM 350mA SYSTÉM Díky naklápěcí hlavě a vysoké intenzitě světla lze prezentované předměty perfektně dostat do správného světla. > Stmívatelné > Naklápěcí hlava > Výkonné bodové svítidlo > Průměr otvoru: 35 mm > Kovové tělo > Driver, viz stranu 102 Obj. číslo Teplota barvy (K) (studená bílá) (bílá, denní světlo) Průměr (mm) Výška (mm) Příkon (W) Počet LED diod Světelný výkon (lm) Účinnost (lm/w) Index podání barev (CRI) Třída energetické účinnosti A+ A+ A+ A+ Naměřená energetická spotřeba 1,10 1,10 1,10 1,10 (kwh/1000 h) Materiál Hliník Povrchová úprava/ Stříbrný Stříbrný Černá barva elox elox Černá Obsah sady 1 svítidlo s 2m kabelem US Loox 350 ma / 95

120 R LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED 4007 ČTVERCOVÉ ZAPUŠTĚNÉ SVÍTIDLO, ZAOBLENÉ 350mA SYSTÉM Bodové svítidlo LED 4007 efektně působí na předměty umístěné v nábytku. > Stmívatelné > 3dílná sada > Průměr otvoru: 28 mm > Driver, viz stranu 102 Obj. číslo Teplota barvy (K) 3000 (teplá bílá) Délka (mm) 34 Šířka (mm) 34 Výška (mm) 12 Příkon (W) 1 Počet LED diod 1 Světelný výkon (lm) 73 Účinnost (lm/w) 73 Index podání barev (CRI) 83 Třída energ. účinnosti A+ Naměřená energetická spotřeba 1,10 (kwh/1000 h) Materiál Plast Povrchová úprava Stříbrný elox Obsah sady 3 svítidla s 2m kabelem a upevňovacím materiálem 96 / Loox 350 ma US

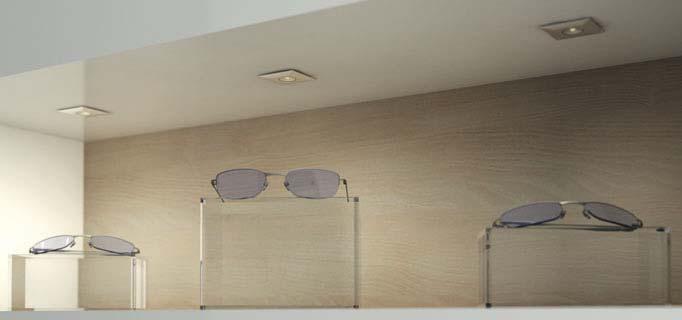

121 R LOOX LED 4003 ČTVERCOVÉ ZAPUŠTĚNÉ SVÍTIDLO 350mA SYSTÉM Díky malým rozměrům a plochému tvaru je svítidlo LED 4003 vhodné pro osvětlení předmětů v nábytku. Podle situace může toto svítidlo sloužit jako efektní boční osvětlení. > Stmívatelné > 3dílná sada > Průměr otvoru: 28 mm > Driver, viz stranu 102 Obj. číslo Teplota barvy (K) 3000 (teplá bílá) Délka (mm) 36 Šířka (mm) 36 Výška (mm) 12 Příkon (W) 1 Počet LED diod 1 Světelný výkon (lm) 68 Účinnost (lm/w) 68 Index podání barev (CRI) 85 Třída energetické účinnosti A+ Naměřená energetická spotřeba 1,10 (kwh/1000 h) Materiál Plast Povrchová úprava Stříbrná barva Obsah sady 3 svítidla s 2m kabelem a upevňovacím materiálem US Loox 350 ma / 97

122 R LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED 4006 ŠESTIHRANNÉ ZAPUŠTĚNÉ SVÍTIDLO 350mA SYSTÉM Svítidlo LED 4006 je tenké a ploché. Jeho světlem lze vytvářet úžasné efekty. > Stmívatelné > 3dílná sada > Průměr otvoru: 28 mm > Driver, viz stranu 102 Obj. číslo Teplota barvy (K) 3000 (teplá bílá) Délka (mm) 38 Šířka (mm) 33 Výška (mm) 12 Příkon (W) 1 Počet LED diod 1 Světelný výkon (lm) 75 Účinnost (lm/w) 75 Index podání barev (CRI) 80 Třída energetické účinnosti A+ Naměřená energetická spotřeba 1,10 (kwh/1000 h) Materiál Plast Povrch. úprava/barva Stříbrná barva Obsah sady 3 svítidla s 2m kabelem a upevňovacím materiálem 98 / Loox 350 ma US

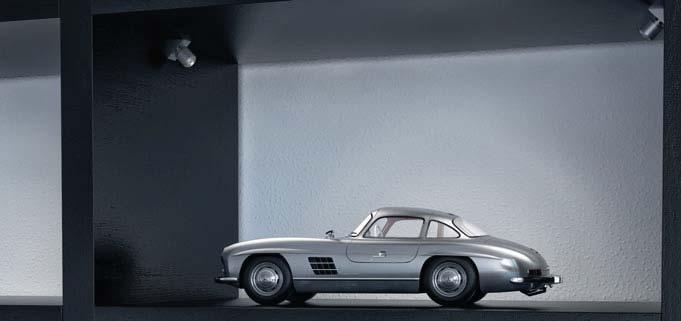

123 R LOOX LED 4013 BODOVÉ SVÍTIDLO MONTOVANÉ NA PLOCHU, PRO POUŽITÍ V ROHU 350mA SYSTÉM Svítidlo LED 4013 je charakteristické svým kompaktním designem, vysokou intenzitou světla, vysokým indexem podání barev a naklápěcí hlavou. > Stmívatelné > Prostorově úsporné a nenápadné > Dva typy montáže: K přilepení nebo našroubování > Driver, viz stranu 102 Obj. číslo Teplota barvy (K) (studená bílá) (bílá, denní světlo) Délka (mm) Šířka (mm) Výška (mm) Příkon (W) Počet LED diod Světelný výkon (lm) Účinnost (lm/w) Index podání barev (CRI) Třída energetické účinnosti A+ A+ A+ A+ Naměřená energetická spotřeba 1,10 1,10 1,10 1,10 (kwh/1000 h) Materiál Hliník Povrchová úprava/ barva Obsah sady Stříbrný elox Černá Stříbrný elox 1 svítidlo s 2m kabelem a upevňovacím materiálem Černá US Loox 350 ma / 99

124 R LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED 4010 MODULÁRNÍ SVÍTIDLO MONTOVANÉ NA PLOCHU 350mA SYSTÉM Svítidlo LED 4010 lze individuálně přizpůsobit požadavkům díky modulárním otočným a naklápěcím LED modulům a speciální konstrukci. Základní sadu lze volitelně rozšířit. > Stmívatelné > 1 svítidlo lze rozšířit na max. 8 LED modulů a 4 vymezovací kusy LED modul > Délka: 72,5 mm; Příkon: 1 W; obj. číslo Vymezovací kus > Délka: 72,5 mm; obj. číslo > Driver, viz stranu 102 Obj. číslo Teplota barvy (K) 4000 (studená bílá) Průměr (mm) 24 Délka (mm) 214 Příkon (W) 3 Počet LED diod 3 (1 na modul) Světelný výkon (lm) 213 (71 na modul) Účinnost (lm/w) 71 Index podání barev (CRI) 85 Třída energetické účinnosti A+ Naměřená energetická spotřeba 3,30 (kwh/1000 h) Materiál Hliník Povrch. úprava/barva Černá Obsah sady 3 LED moduly a 1 základní modul s 2m kabelem 100 / Loox 350 ma US

125 R LOOX LED 4011 BODOVÉ SVÍTIDLO NA STOJANU 350mA SYSTÉM Díky extravagantnímu designu a vysoké intenzitě světla je svítidlo LED 4011 perfektní pro použití ve vitrínách. > Stmívatelné > Naklápěcí hlava > Průměr otvoru: 10 mm > Nastavitelná výška (stojan lze zapustit do skříňky) > Driver, viz stranu 102 Obj. číslo Teplota barvy (K) (studená bílá) (bílá, denní světlo) Průměr (mm) 6 6 Délka (mm) Příkon (W) 1 1 Počet LED diod 1 1 Světelný výkon (lm) Účinnost (lm/w) Index podání barev (CRI) Třída energ. účinnosti A++ A++ Naměřená energetická spotřeba 1,10 1,10 (kwh/1000 h) Materiál Hliník a ocel Povrchová úprava Černá Obsah sady 1 svítidlo s 2m kabelem a upevňovacím materiálem US Loox 350 ma / 101

126 R LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED DRIVER KONSTANTNÍ PROUD 350 ma 350mA SYSTÉM n n > Obj. číslo W až do max. 4 W 1 2 n > Obj. číslo W až do max. 10 W 1 2 n = 1 2 Sériové připojení n > Kabelové přemostění (alternativní) obj. číslo Driver je srdcem systému Loox. Je vhodný pro připojení k většině nejpoužívanějších elektroinstalačních systémů (z hlediska vstupního napětí a frekvencí) po celém světě. Všechny spínače v produktové řadě Loox je možné připojit k Driverům s univerzálním vstupem pro spínač (viz strany ). Všechny Drivery jsou energeticky účinné a jsou vybaveny ochranou proti přetížení. > Při použití spínače Loox je nutné ke světelnému výstupu připojit nejméně 2 W. > Délka kabelu od Driveru ke spínači max. 6 metrů. > Před připojením Driveru k elektrickému zdroji musí být k Driveru nejdříve připojena všechna svítidla a spínače. Každý nepoužitý slot musí být přemostěn. Konektory pro přemostění jsou součástí dodávky. > Zajistěte dostatečný přívod a cirkulaci vzduchu v místě montáže Driveru. Obj. číslo Výstupní výkon (W) Vstupní napětí V~; Hz V~; Hz Stálý proud 350 ma, stejnosměrný 350 ma, stejnosměrný Spotřeba energie v pohotovosti <0,5 W <0,5 W Stupeň krytí IP20 IP20 Počet přípojek Kabely pro použití ve specifické zemi kabel délky 2 metry Obj. číslo Tvar zástrčky 4 x pro svítidlo, 1 x pro spínač Barva Černá Černá 10 x pro svítidlo, 1 x pro spínač Rozměry (D x Š x V mm) 140 x 43 x x 43 x 28 Obsah sady 1 Driver s montážním příslušenstvím Popis UK AU EU US JP CN KR TW EU US Obsah sady 1 kus 1 kus 1 kus 1 kus 1 kus 1 kus 1 kus 1 kus 1 kus 1 kus 102 / Loox 350 ma US

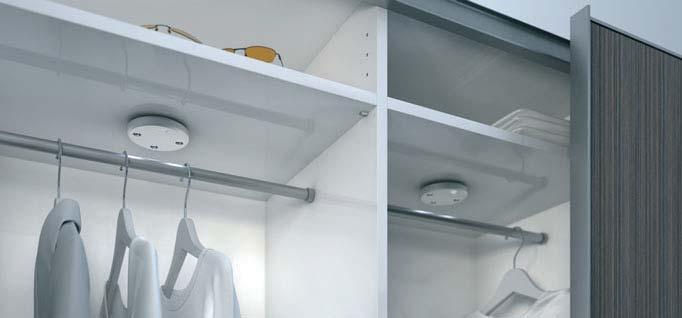

127 LOOX LED 9003 KULATÉ BATERIOVÉ SVÍTIDLO S DETEKTOREM POHYBU BATERIOVÉ SVÍTIDLO Svítidlem s bateriovým napájením LED 9003 a integrovaným detektorem pohybu lze perfektně osvětlit jakékoli zákoutí. > Svítidlo lze dobíjet pomocí dodaného miniusb kabelu > S integrovaným detektorem pohybu (rozsah detekce 120 do 2 metrů a prodleva 30 sekund) Obj. číslo Teplota barvy (K) 6500 (bílá, denní světlo) Průměr (mm) 100 Výška (mm) 17 Příkon (W) 0,6 Počet LED diod 3 Světelný výkon (lm) 30 Účinnost (lm/w) 50 Index podání barev (CRI) 80 Doba provozu (hod.): 10 Doba nabíjení (hod.) 3 4 Materiál Plast Povrch. úprava/barva Stříbrná barva Obsah sady 1 svítidlo s magnet. montážní podložkou a 0,8 m dlouhým miniusb nabíjecím kabelem Bateriové osvětlení Loox / 103

128 LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX LED 9004 HRANATÉ BATERIOVÉ SVÍTIDLO S DETEKTOREM POHYBU BATERIOVÉ SVÍTIDLO Úložné prostory a tmavá zákoutí se dají nejlépe osvětlit bateriovým svítidlem LED Dva režimy integrovaného detektoru pohybu optimalizují jeho použití (trvale aktivní nebo zapínaný snímačem okolního světla). > Svítidlo lze dobíjet pomocí dodaného miniusb kabelu > Prodleva: 30 sekund > Dosah senzoru: mm, 120 > Dva provozní režimy: Pohyb: Trvale aktivní detektor pohybu Automatický: Detektor pohybu je aktivní při hodnotě světla v okolí pod 5 lx Obj. číslo Teplota barvy (K) 4000 (studená bílá) Rozměr D x Š x V (mm) 120 x 65 x 17 Příkon (W) 0,8 Počet LED diod 8 Světelný výkon (lm) 55 Účinnost (lm/w) 69 Index podání barev (CRI) >90 Doba provozu (hod.): 8 Doba nabíjení (hod.) 3 Materiál Plast Povrch. úprava/barva Stříbrná barva Obsah sady 1 svítidlo s montážní podložkou k přišroubování a 0,8 m dlouhým miniusb kabelem 104 / Bateriové osvětlení Loox

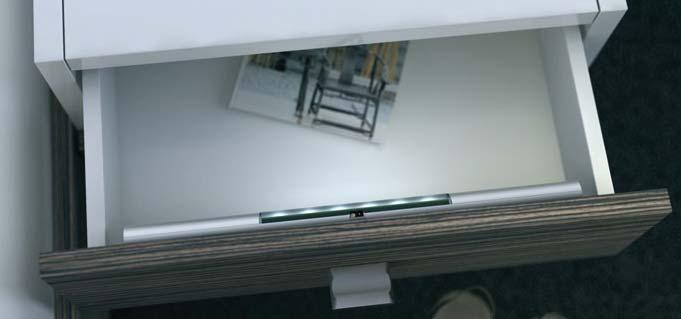

129 LOOX LED 9005 TYČOVÉ BATERIOVÉ SVÍTIDLO SE SNÍMAČEM BATERIOVÉ SVÍTIDLO Bateriové svítidlo LED 9005 je skvělé řešení pro osvětlení zásuvek, úložných míst a zákoutí. > Svítidlo lze dobíjet pomocí dodaného microusb kabelu > Svítidlo je nalisováno na montážní podložku > S automatickým vypínáním > Dva provozní režimy: 1. Dveřní senzorový spínač (nastavení z výroby): Dveře otevřeny, světlo svítí dveře zavřeny, světlo nesvítí Režim úspory energie po 30 sekundách: LED 2 až 3krát blikne a poté automaticky zhasne. 2. Senzorový spínač: Aktivní zapínání/vypínání Obj. číslo Teplota barvy (K) 6500 (bílá, denní světlo) Průměr (mm) 20 Délka (mm) 300 Příkon (W) 0,6 Počet LED diod 6 Světelný výkon (lm) 51 Účinnost (lm/w) 85 Index podání barev (CRI) 82 Doba provozu (hod.): 6 Doba nabíjení (hod.) 4 Materiál Plast Povrch. úprava/barva Barva stříbra, lakováno Obsah sady 1 svítidlo s montážní podložkou k přišroubování a 0,8 m dlouhým microusb kabelem Bateriové osvětlení Loox / 105

130 LOOX. SYSTÉM LED OSVĚTLENÍ. HLINÍKOVÉ PROFILY LOOX PRO OSVĚTLOVACÍ LED PÁSKY Kryty hliníkových profilů různé světelné efekty Mléčný kryt: Materiál je probarvený v celé tloušťce. Vytváří homogenní světlo s jednotnou intenzitou soustředěnou na plochu. Světlo působí "měkce". Informace o viditelnosti bodů LED, viz stranu 142. Mléčný Matný Matný kryt: Povrch je matný. Světlo působí jako "bílý samet", velmi kvalitně a elegantně. Světelné body jsou viditelné. Profil pro povrchovou montáž stropních svítidel Obj. číslo * * Materiál Hliník Povrch. úprava/barva Stříbrný elox Kryt Mléčný Matný Délka (mm) 2500 mm 2500 mm Šířka (mm) Výška (mm) 9,5 9,5 Aplikace Pro montáž na strop Obsah sady 1 profi l 1 profi l > Při použití tohoto profi lu jsou LED body vždy viditelné, viz stranu 142. > Berte do úvahy rozměry klip konektoru pro spojení s LED páskou nebo propojení dvou LED pásek mezi sebou. > *Není vhodné pro použití s LED > LED 3013 a LED 3015 nejsou určeny k trvalému provozu ( 8 hodin denně) Koncovka, plast, stříbrná barva, 1 pár; > obj. číslo Montážní držák, nerezová ocel, stříbrná barva, 1 pár; > obj. číslo Montážní držák 40, nerezová ocel, stříbrná barva, 1 pár; > obj. číslo > Informace o viditelnosti bodů LED, viz stranu 142. Obj. číslo Materiál Hliník Povrch. úprava/barva Stříbrný elox Kryt Mléčný Matný Délka (mm) 2500 mm 2500 mm Šířka (mm) Výška (mm) Aplikace Pro montáž na strop Obsah sady 1 profi l 1 profi l Koncovka s kabelovým prostupem, plast, stříbrná barva, 1 pár; > obj. číslo Montážní držák, nerezová ocel, stříbrná barva, 1 pár; > obj. číslo Montážní držák 40, nerezová ocel, stříbrná barva, 1 pár; > obj. číslo / Příslušenství Loox

131 Profily pro montáž na strop Obj. číslo Materiál Hliník Povrch. úprava/barva Stříbrný elox Kryt Mléčný, hranatý Mléčný, oblý Délka (mm) 2500 mm 2500 mm Šířka (mm) Výška (mm) Aplikace Pro montáž na strop Obsah sady 1 profi l 1 profi l > Informace o viditelnosti bodů LED, viz stranu 142. > Není vhodné pro použití s LED Čtyřhranná koncovka s kabelovým prostupem, plast, stříbrná barva, 1 pár; > obj. číslo Oblá koncovka s kabelovým prostupem, plast, stříbrná barva, 1 pár; > obj. číslo Montážní držák, nerezová ocel, stříbrná barva, 1 pár; > obj. číslo Montážní držák 40, nerezová ocel, stříbrná barva, 1 pár; > obj. číslo Obj. číslo Upevňovací rameno pro profily a Materiál Hliník Povrch. úprava/barva Stříbrný elox Verze Lze naklápět o 30 horizontálně Délka (mm) 175 Šířka (mm) 30 Výška (mm) 40 Aplikace Pro povrchovou montáž 1 pár upevňovacích ramen, Obsah sady 2 krytky pro oblý profi l a 2 krytky pro hranatý profi l > Závěsná ramena pro povrchovou montáž na horní závěsné skřínky nebo skříně. V kombinaci s hranatými nebo oblými profi ly pro povrchovou montáž a LED páskami je možné vytvořit povrchové svítidlo. Příslušenství Loox / 107

132 LOOX. SYSTÉM LED OSVĚTLENÍ. HLINÍKOVÉ PROFILY LOOX PRO OSVĚTLOVACÍ LED PÁSKY Profily pro zápustnou montáž Obj. číslo * * Materiál Hliník Povrch. úprava/barva Stříbrný elox Kryt Mléčný Matný Délka (mm) 2500 mm 2500 mm Šířka (mm) Výška (mm) 8,5 8,5 Aplikace Pro zápustnou montáž Obsah sady 1 profi l 1 profi l > Při použití tohoto profi lu jsou LED body vždy viditelné, viz stranu 142. > Berte do úvahy rozměry klip konektoru pro spojení s LED páskou nebo propojení dvou LED pásek mezi sebou. > *Není vhodné pro použití s LED > LED 3013 a LED 3015 nejsou určeny k trvalému provozu ( 8 hodin denně) Koncovka s kabelovým prostupem pro a , plast, stříbrná barva, 1 pár; > obj. číslo Obj. číslo Materiál Hliník Povrch. úprava/barva Stříbrný elox Kryt Mléčný Matný Délka (mm) 2500 mm 2500 mm Šířka (mm) Výška (mm) Aplikace Pro zápustnou montáž Obsah sady 1 profi l 1 profi l > Informace o viditelnosti bodů LED, viz stranu 142. Obj. číslo Materiál Hliník Povrch. úprava/barva Stříbrný elox Kryt Mléčný Matný Délka (mm) 2500 mm 2500 mm Šířka (mm) Výška (mm) Aplikace Pro zápustnou montáž, hloubka 24 mm Obsah sady 1 profi l 1 profi l Koncovka s kabelovým prostupem pro a , plast, stříbrná barva, 1 pár; > obj. číslo Koncovka s kabelovým prostupem pro a , plast, stříbrná barva, 1 pár; > obj. číslo / Příslušenství Loox

133 Úhlové profily Obj. číslo Materiál Hliník Povrch. úprava/barva Stříbrný elox Kryt Mléčný Matný Délka (mm) 2500 mm 2500 mm Šířka (mm) Výška (mm) Aplikace Pro zápustnou montáž Obsah sady 1 profi l 1 profi l > Informace o viditelnosti bodů LED, viz stranu 142. Koncovka s kabelovým prostupem, plast, stříbrná barva, 1 pár; > obj. číslo Obj. číslo Materiál Hliník Povrch. úprava/barva Stříbrný elox Kryt Matný Délka (mm) 2500 mm Šířka (mm) 40 Výška (mm) 16 Aplikace Pro zápustnou montáž Obsah sady 1 profi l > Pro jednořadé osvětlovací LED pásky Loox, 12 a 24 V > Pro tloušťku materiálu od 16 mm > Zkosené, zapuštěné > Nepřímý výstup světla > Pro jednořadé osvětlovací LED pásky Loox, 12 a 24 V > Zkosené > Nepřímý výstup světla Koncovka, plast, stříbrná barva, 1 pár; > obj. číslo Obj. číslo Materiál Hliník Povrchová úprava Stříbrný elox Kryt Mléčný Délka (mm) 2500 mm Šířka (mm) 36 Výška (mm) 18,4 Aplikace Pro montáž na strop Obsah sady 1 profi l Koncovka, plast, stříbrná barva, 1 pár; > obj. číslo Příslušenství Loox / 109

134 LOOX. SYSTÉM LED OSVĚTLENÍ. HLINÍKOVÉ PROFILY LOOX PRO OSVĚTLOVACÍ LED PÁSKY Profil pro rohovou montáž Obj. číslo Materiál Hliník Povrch. úprava/barva Stříbrný elox Kryt Mléčný Délka (mm) 2500 mm Šířka (mm) 28 Výška (mm) 20 Aplikace Pro montáž do rohu Obsah sady 1 profi l > Informace o viditelnosti bodů LED, viz stranu 142. > Berte do úvahy rozměry klip konektoru pro spojení s LED páskou nebo propojení dvou LED pásek mezi sebou. Koncovka s kabelovým prostupem, plast, stříbrná barva, 1 pár; > obj. číslo Držák, plast, stříbrná barva, 1 pár; > obj. číslo Montážní držák, nerezová ocel, stříbrná barva, 1 pár; > obj. číslo Šatní tyč, výstup světla 40 > Při použití tohoto profi lu jsou LED body vždy viditelné. > Berte do úvahy rozměry klip konektoru pro spojení s LED páskou nebo propojení dvou LED pásek mezi sebou. > Není vhodné pro LED Obj. číslo Materiál Hliník Povrch. úprava/barva Stříbrný elox Kryt Matný Délka (mm) 2500 mm Šířka (mm) 15 Výška (mm) 30 Aplikace Pro zápustnou montáž Obsah sady 1 profi l Oválný držák tyče (k našroubování), zinková slitina; 1 kus; > obj. číslo Středový držák tyče (k našroubování), zinková slitina, chrom; 1 kus; > obj. číslo / Příslušenství Loox

135 Profil na hranu skla Obj. číslo Materiál Plast Kryt Mléčný Délka (mm) 2000 Šířka (mm) 17,5 Výška (mm) 22 Aplikace K naražení Obsah sady 1 profi l > Pro osvětlení hrany skleněné police o tl. 4 8 mm. > Nemá nosnou funkci. > Pouze pro osvětlovací LED pásky s max. 7,5 W/m. > Berte do úvahy rozměry klip konektoru pro spojení s LED páskou nebo propojení dvou LED pásek mezi sebou. Profil do zásuvky Obj. číslo Materiál Hliník Povrch. úprava/barva Stříbrný elox Kryt Oblý, mléčný Délka (mm) 2500 mm Šířka (mm) 18 Výška (mm) 12,5 Aplikace Pro montáž na strop Obsah sady 1 profi l > Informace o viditelnosti bodů LED, viz str > Není vhodné pro LED > Berte do úvahy rozměry klip konektoru pro spojení s LED páskou nebo propojení dvou LED pásek mezi sebou. Sada koncovek, plast ABS, stříbrná barva Obsah sady: 5 sad koncovek a montážní šrouby; > obj. číslo Dveřní senzorový spínač, 12 V, pro zásuvkový profi l Loox; > obj. číslo Dveřní senzorový spínač, 24 V, pro zásuvkový profi l Loox; > obj. číslo Montážní držák, nerezová ocel, stříbrná barva, 1 pár; > obj. číslo Pohybový spínač, 12 V, pro zásuvkový profi l Loox Prodleva samočinného vypnutí přibližně 30 sekund Dosah senzoru mm; > obj. číslo Pohybový spínač, 24 V, pro zásuvkový profi l Loox Prodleva samočinného vypnutí přibližně 30 sekund Dosah senzoru mm; > obj. číslo Příslušenství Loox / 111

136 LOOX. SYSTÉM LED OSVĚTLENÍ. HLINÍKOVÉ PROFILY LOOX CHLADICÍ LIŠTA A SPÍNAČE Spínač do hliníkového profilu s funkcí stmívání pro 12 V nebo 24 V Obj. číslo Pro systém 12 V 24 V Materiál Plast Povrchová úprava/barva Stříbrný elox Délka (mm) Šířka (mm) Výška (mm) 7,5 7,5 Aplikace K nalisování Obsah sady 1 spínač s 2m kabelem > Pro 12V a 24V osvětlovací LED pásku Loox šířky 10 mm v hliníkových profilech Loox s vnitřním rozměrem 16 mm > Dotykové ovládání s funkcí stmívání (bez paměťové funkce) Pohybový spínač do hliníkového profilu pro 12 V nebo 24 V Obj. číslo Pro systém 12 V 24 V Materiál Plast Povrchová úprava/barva Stříbrný elox Délka (mm) Šířka (mm) Výška (mm) 14,5 14,5 Prodleva (sekund) 30 Dosah senzoru (mm) Aplikace K nalisování Obsah sady 1 pohybový spínač s 2m kabelem Chladicí lišta pro odvod tepla od 12V a 24V osvětlovacích LED pásek > Pro 12V a 24V osvětlovací LED pásku Loox šířky 10 mm v hliníkových profilech Loox s vnitřním rozměrem 16 mm > Automatické zapínání/vypínání > Dosah senzoru mm Obj. číslo Materiál Hliník Délka (mm) 1000 Šířka (mm) 10 Výška (mm) 2 Obsah sady 1 profi l > Vhodné pouze pro osvětlovací LED pásky široké 10 mm > K našroubování, vyvrtané otvory po 250 mm, 500 mm a 750 mm 112 / Příslušenství Loox

137 DIFUZORY A KRYTKY KABELŮ Difuzor Obj. číslo Materiál Plast Verze Mléčný Délka (mm) 2500 mm Aplikace Pro zápustnou montáž Obsah sady 1 profi l > Informace o viditelnosti bodů LED, viz str > Vhodné pouze pro 12V osvětlovací LED pásky > Pro zápustnou montáž > Zohledněte požadavky na chlazení použité osvětlovací pásky Kryt kabelu Obj. číslo Materiál Plast Barva Bílá Béžová Černá (RAL 9010) (RAL 1001) (RAL 9005) Délka (mm) 2500 mm Aplikace Pro zápustnou montáž Obsah sady 1 profi l > Pro skrytí viditelných kabelů v nábytku a korpusech > Pro zápustnou montáž Náhradní difuzor Matný Mléčný Obj. číslo Verze: vyčnívající, k nacvaknutí Materiál Plast Kryt Matný Mléčný Délka (mm) 2500 mm 2500 mm Obsah sady 1 difuzor Obj. číslo Verze: nevyčnívající, k nasunutí Materiál Plast Kryt Matný Mléčný Délka (mm) 2500 mm 2500 mm Obsah sady 1 difuzor > Jednoduchá výměna stávajícího difuzoru z důvodu záměny matného za mléčný kryt > Nelze použít pro tyto hliníkové profi ly: , , nebo pro hliníkové profi ly se zakřivenými difuzory Příslušenství Loox / 113

138 LOOX. SYSTÉM LED OSVĚTLENÍ. PŘÍSLUŠENSTVÍ LOOX MODULÁRNÍ SPÍNAČE Senzorový spínač, modulární bezdotykové zapínání a vypínání BEZDOTEKOVÝ Obj. číslo Materiál/barva Plast, stříbrná barva Průměr otvoru (mm) 12 Dosah senzoru (mm) 0 80 Spotřeba energie (W) 0,3 Stupeň krytí IP20 Obsah sady 1 spínač > Hodnota zapnuto/vypnuto je uložena bez potřeby trvalého napájení (funkce paměti). > Kabel s pojistným klipem pro modulární spínače objednejte samostatně, viz stranu 116. Dveřní senzorový spínač, modulární zapínání a vypínání Obj. číslo Materiál/barva Plast, stříbrná barva Průměr otvoru (mm) 12 Dosah senzoru (mm) Spotřeba energie (W) 0,3 Stupeň krytí IP20 Obsah sady 1 spínač > Kabel s pojistným klipem pro modulární spínače objednejte samostatně, viz stranu 116. Pohybový spínač, modulární automatické zapínání a vypínání Senzorový spínač s funkcí stmívače, modulární zapínání a vypínání DOTEKOVÝ/ BEZDOTEKOVÝ Obj. číslo Materiál/barva Plast, stříbrná barva Průměr otvoru (mm) 12 Dosah senzoru (mm) Úhel snímače ( ) 120 Spotřeba energie (W) 0,1 Stupeň krytí IP20 Prodleva (sekund) 30 Obsah sady 1 pohybový spínač > Kabel s pojistným klipem pro modulární spínače objednejte samostatně, viz stranu 116. Obj. číslo Dotekový Bezdotekový Materiál/barva Plast, stříbrná barva Průměr otvoru (mm) Dosah senzoru (mm) 0 60 Spotřeba energie (W) 0,3 0,3 Stupeň krytí IP20 Obsah sady 1 spínač se stmívačem > Hodnota stmívání je uložena bez potřeby trvalého napájení (funkce paměti) > Kabel s pojistným klipem pro modulární spínače objednejte samostatně, viz stranu / Příslušenství Loox

139 Senzorový spínač pro montáž na plochu, modulární bezdotykové zapínání a vypínání BEZDOTEKOVÝ Obj. číslo Materiál/barva Plast, stříbrná barva Délka (mm) 40 Šířka (mm) 40 Výška (mm) 8,5 Dosah senzoru (mm) 0 80 Spotřeba energie (W) 0,3 Stupeň krytí IP20 Obsah sady 1 spínač s upevňovacím materiálem > Hodnota zapnuto/vypnuto je uložena bez potřeby trvalého napájení (funkce paměti). > Kabel s pojistným klipem pro modulární spínače objednejte samostatně, viz stranu 116. Dveřní senzorový spínač pro montáž na plochu, modulární zapínání a vypínání Obj. číslo Materiál/barva Plast, stříbrná barva Délka (mm) 40 Šířka (mm) 40 Výška (mm) 8,5 Dosah senzoru (mm) Spotřeba energie (W) 0,3 Stupeň krytí IP20 Obsah sady 1 spínač s upevňovacím materiálem > Kabel s pojistným klipem pro modulární spínače objednejte samostatně, viz stranu 116. Senzorový spínač s funkcí stmívače pro montáž na plochu, modulární zapínání a vypínání DOTEKOVÝ/ BEZDOTEKOVÝ Obj. číslo Dotekový Bezdotekový Materiál/barva Plast, stříbrná barva Délka (mm) Šířka (mm) Výška (mm) 8,5 8,5 Dosah senzoru (mm) 0 80 Spotřeba energie (W) 0,3 0,3 Stupeň krytí IP20 Obsah sady 1 spínač s upevňovacím materiálem > Hodnota stmívání je uložena bez potřeby trvalého napájení (funkce paměti) > Kabel s pojistným klipem pro modulární spínače objednejte samostatně, viz stranu 116. Příslušenství Loox / 115

140 LOOX. SYSTÉM LED OSVĚTLENÍ. PŘÍSLUŠENSTVÍ LOOX SPÍNAČE Kapacitní spínač/stmívač, modulární Toto zcela neviditelné řešení otevírá nové možnosti ovládání osvětlení. Obj. číslo Materiál/barva Plast, stříbrná barva Průměr (mm) 35 Výška (mm) 10 Spotřeba energie (W) 1 Stupeň krytí IP20 Obsah sady 1 spínač > Pracuje dotykem > Skrytá montáž do dřeva, skla nebo kamene (ne do kovových materiálů) při maximální tloušťce 30 mm > Pro našroubování nebo zápustnou montáž (otvor o průměru 35 mm) > Musí být dodržena minimální vzdálenost 500 mm od elektromagnetických polí (napájecí kabely, zdroj mikrovlnného záření...). > Kabel s pojistným klipem pro modulární spínače objednejte samostatně, viz stranu 116. Univerzální mechanický dveřní spínač, modulární Obj. číslo Materiál/barva Plast, černý Délka (mm) 51,8 Šířka (mm) 40 Výška (mm) 14,2 Stupeň krytí IP20 Obsah sady 1 spínač Univerzální kontaktní dveřní spínač je vhodný pro otočné dveře nebo jednokřídlá dvířka. > Kabel s pojistným klipem pro modulární spínače objednejte samostatně, viz stranu 116. Kabel s pojistným klipem pro modulární spínače Mechanický dveřní spínač > Je vyžadován pro modulární spínače Obj. číslo Délka (mm) Materiál/barva Plast, černý Stupeň krytí IP20 Obsah sady 1 kabel > Průměr otvoru pro konektor: 12 mm Obj. číslo Materiál/barva Plast, černý Průměr otvoru (mm) 12 Délka (mm) 28 Stupeň krytí IP20 Obsah sady 1 spínač s 2m kabelem 116 / Příslušenství Loox

141 Mechanický tlačítkový spínač Obj. číslo Materiál/barva Plast, černý Plast, šedý Průměr otvoru (mm) Délka (mm) Obsah sady 1 spínač s 2m kabelem > Průměr otvoru pro konektor: 12 mm Mechanický kolébkový spínač Obj. číslo Materiál/barva Plast, černý Průměr (mm) 15 Průměr otvoru (mm) 12 Výška (mm) 17,7 Obsah sady 1 spínač s 2m kabelem > Průměr otvoru pro konektor: 12 mm Mechanický nožní spínač Obj. číslo Materiál/barva Plast, černý Průměr (mm) 70 Výška (mm) 28 Obsah sady 1 spínač s 2m kabelem > Průměr otvoru pro konektor: 12 mm Adaptér pro spínač, pro montáž na plochu Obj. číslo Materiál/barva Plast, stříbrná barva Průměr (mm) Délka (mm) Šířka (mm) Výška (mm) 17 17,1 Obsah sady 1 adaptér 1 adaptér Aplikace Pro spínač o průměru 12 mm > Vhodné pro otvory v rozteči 32 mm Příslušenství Loox / 117

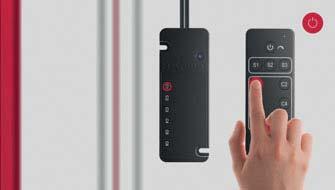

142 LOOX. SYSTÉM LED OSVĚTLENÍ. PŘÍSLUŠENSTVÍ LOOX 6KANÁLOVÉ A 4KANÁLOVÉ DÁLKOVÉ OVLÁDÁNÍ, RÁDIOVÝ SPÍNAČ Prémiový 6kanálový rádiový spínač pro 12 V/24 V Tímto systémem lze dálkově ovládat LED osvětlení s bílým světlem. Prémiová verze obsahuje rádiový přijímač a 6kanálové dálkové ovládání. Lze uložit tři scénáře osvětlení. Je možné přidat rádiové spínače kompatibilní s 12V a 24V systémy. Obj. číslo Aplikace 12V systém 24V systém Příkon (W) Max. příkon na slot (W) Počet slotů 6 slotů pro spotřebiče, napájení z Driveru 2 kabely Obsah sady 1 Prémiový rádiový přijímač > Pro ovládání LED osvětlení s bílým světlem > Není vhodné pro směšovanou bílou nebo RGB > Jemná funkce zapínání, vypínání a stmívání pro 6 kanálů (s funkcí paměti) > Paměť pro 3 scénáře osvětlení > V okruhu 15 metrů lze ovládat max. 10 rádiových přijímačů pomocí 1 10 dálkových ovladačů Obj. číslo Aplikace 12V a 24V systémy 1 Prémiový dálkový ovladač Obsah sady s vyměnitelnou baterií CR 2032 Základní 4kanálový rádiový spínač pro 12 V/24 V Tímto systémem lze dálkově ovládat LED osvětlení s bílým světlem. Základní verze obsahuje rádiový přijímač a 4kanálové dálkové ovládání. Je možné přidat rádiové spínače kompatibilní s 12V a 24V systémy. Obj. číslo Aplikace 12V systém 24V systém Příkon (W) Max. příkon na slot (W) Počet slotů 4 sloty pro spotřebiče, napájení z Driveru 1 kabelem Obsah sady 1 Základní rádiový přijímač > Pro ovládání LED osvětlení s bílým světlem > Není vhodné pro směšovanou bílou nebo RGB > Jemná funkce zapínání, vypínání a stmívání pro 4 kanály (s funkcí paměti) > V okruhu 15 metrů lze ovládat max. 10 rádiových přijímačů pomocí 1 10 dálkových ovladačů Rádiový spínač pro 12 V / 24 V > Pro ovládání všech kanálů nebo jednoho kanálu rádiového přijímače Loox pro bílé LED > Jemná funkce zapínání, vypínání a stmívání > V okruhu 15 metrů lze ovládat max. 10 rádiových přijímačů pomocí 1 10 dálkových ovladačů Díl pro montáž na strop, kulatý, k přišroubování; > obj. číslo Obj. číslo Aplikace 12V a 24V systémy 1 Základní dálkový ovladač Obsah sady s vyměnitelnou baterií CR 2032 Obj. číslo Průměr otvoru (mm) 40 Výška (mm) 14,4 Aplikace Pro zápustnou montáž 1 Rádiový spínač Obsah sady s vyměnitelnou baterií CR / Příslušenství Loox

143 OVLÁDÁNÍ PROMĚNNÉHO BÍLÉHO SVĚTLA, OVLÁDÁNÍ RGB SVĚTLA Ovládání proměnného bílého světla pro 12 V nebo 24 V Obj. číslo Aplikace 12V systém 24V systém Příkon (W) Max. 30 Max. 60 Spotřeba energie v pohotovosti (W) 0,3 0,6 Rádiová frekvence 2,4 GHz 2,4 GHz Obsah sady 1 směšovač bílého osvětlení s 8cestným rozbočovačem Obj. číslo Aplikace 12V a 24V systémy Obsah sady 1 Dálkový ovladač směšovače bílého osvětlení s vyměnitelnou baterií CR 2032 > Výhradně pro ovládání proměnného bílého světla > Nastavení barvy, stmívání (s funkcí paměti), uložení až 3 scénářů osvětlení > V okruhu 15 metrů lze ovládat max. 10 směšovačů bílého osvětlení pomocí 1 10 dálkových ovladačů 8cestný rozbočovač pro proměnné bílé světlo; > obj. číslo Ovládání RGB světla pro 12 V > Výhradně pro ovládání RGB světla > Nastavení barvy, změna barvy, stmívání (s funkcí paměti), uložení až 3 scénářů osvětlení > V okruhu 15 metrů lze ovládat max. 10 směšovačů RGB osvětlení pomocí 1 10 dálkových ovladačů Obj. číslo Aplikace 12V systém Příkon (W) Max. 30 Spotřeba energie v pohotovosti (W) 0,3 Rádiová frekvence 2,4 GHz Obsah sady 1 směšovač RGB barvy s 4cestným rozbočovačem Obj. číslo Aplikace 12V systém Obsah sady 1 Dálkový ovladač RGB s vyměnitelnou baterií CR cestný rozbočovač pro RGB světlo; > obj. číslo Příslušenství Loox / 119

144 LOOX. SYSTÉM LED OSVĚTLENÍ. HÄFELE CONNECT BLE BOX Zařízení Häfele Connect BLE box (zkratka technologie Bluetooth Low Energy ideální protokol pro bezdrátové ovládání osvětlení) umožňuje prostřednictvím pohodlné aplikace intuitivně ovládat osvětlení nábytku a kování s elektrickým pohonem. BLE box je napájen 12V nebo 24V Driverem přes dva kabely. Jeden BLE box i z nich vytvořenou celou síť lze intuitivně ovládat ze smartphonu nebo tabletu. Aplikace Häfele Connect umožňuje ovládat jednotlivá svítidla (včetně RGB nebo Multi-white), motorické posuvné kování nebo TV-liftry. BLE box 12 V 4kanálový Proměnné bílé světlo RGB BLE box BLE box BLE box BLE box BLE box Multi-white Multi-white 24 V RGB 12 V RGB 24 V 12 V 24 V Obj. číslo Verze Pro zapnutí/vypnutí a stmívání svítidel (0 100%). Pro kování s elektrickým pohonem objednejte adaptér BLE samostatně, viz stranu 121. Aplikace zjišťuje stav zapnutí (zapnuto/vypnuto), jas (0-100%), teplotu barvy (u proměnného bílého osvětlení) a barvu světla (u RGB osvětlení). Všechny parametry je možné uložit jako scénáře osvětlení a kdykoli je použít. Je umožněno i časově řízené přepínání jasu, teploty barvy, barvy světla a polohy kování. Obrázky místnosti a aktuální osvětlení poskytují podklady pro intuitivní ovládání. Bezplatná aplikace Häfele Connect je k dispozici pro systémy Apple IOS a Android. Pro zapnutí/vypnutí a stmívání svítidel s proměnným bílým světlem a úpravu teploty barev. Pro zapnutí/vypnutí a stmívání RGB svítidel a úpravu barvy světla. Počet přípojek D x Š x V (mm) 100 x 57 x 17 Výstupní proud 2,5 A na výstup (max. 30 W pro 12 V, max. 60 W pro 24 V); celkový součet všech výstupů max. 60 W při 12 V, max. 90 W při 24 V Spotřeba energie v pohotovosti (W) <0,5 W <0,6 W <0,5 W <0,6 W <0,5 W <0,6 W Obsah sady 1 BLE box 1 BLE box 1 BLE box 1 BLE box včetně BLE včetně BLE 1 BLE box, 1 BLE box, včetně BLE RGB včetně BLE RGB Multi-white Multi-white kabel 300 mm kabel 300 mm adaptéru, kabel adaptéru, kabel adaptéru, kabel adaptéru, kabel 300 mm 300 mm 300 mm 300 mm 120 / Příslušenství Loox

145 BLE BOX > Dosah smartphonu nebo tabletu k nejbližšímu BLE boxu je přibližně 10 m. Z několika BLE boxů lze vytvořit síť, kterou lze umístit rovněž ve vzdálenosti přibližně 10 metrů > Jedno zařízení BLE box zabírá dva výstupy na Driveru. BLE adaptér pro 4kanálový BLE box 12 V (volitelné příslušenství) > Multi-white, obj. číslo > RGB, obj. číslo > e-drive pro posuvné dveře, obj. číslo > TV lift, obj. číslo V > Multi-white, obj. číslo Příslušenství Loox / 121

146 LOOX. SYSTÉM LED OSVĚTLENÍ. LOOX ROZŠÍŘENÍ SYSTÉMU Pomocí plug & play Driveru a doplňkových modulů můžete přizpůsobit systém podle svých požadavků. Tyto fl exibilní a modulární součásti umožňují široké použití v řadě řešení, zjednodušují montáž a poskytují zajímavé kombinace různých svítidel a spínačů. NEJDŮLEŽITĚJŠÍ SOUČÁSTI SYSTÉMU Rozhraní stmívače 1 10 V Rozhraní stmívače umožňuje spínačem na stěně pohodlně stmívat i osvětlení Loox v nábytku. Multi-Switch-Box 1 LED Driver ovládaný až 3 spínači. Umožňuje LED Driver zapínat a vypínat z různých míst. Multi-Driver-Box Jedním spínačem lze ovládat až 3 LED Drivery. Jedním spínačem lze zapnout a vypnout několik Driverů - a tedy i několik svítidel v místnosti. Mohou to být i 3 stejné Drivery, pokud například ve 12V systému vyžadujete dodatečné napájení. ESC 2001 USB dobíjecí jednotka USB dobíjecí jednotka je určena pro přímou montáž do nábytku. Je s ní možné napájet až dva tablety nebo smartphony současně. Je proto vhodná do obytných i komerčních prostor. ESC 2002 indukční dobíjecí jednotka Indukční dobíjecí jednotka pro nabíjení smartphonů, chytrých hodinek a tabletů kompatibilních s technologií WPC. Jedná se o perfektní řešení do nábytku pro obývací pokoje a ložnice. 122 / Příslušenství Loox

147 3cestný rozbočovač s funkcí spínače Díky 3cestnému rozbočovači s funkcí spínače připojenému na výstup svítidla je možné samostatně ovládat až 3 svítidla. Konvertor z 24 V na 12 V Kombinujte svítidla 24V systému se svítidly 12V systému a ovládejte je pomocí jednoho 12V Driveru. Konvertor z 350 ma na 12 V Kombinuje svítidla 350mA systému se svítidly 12V systému a ovládejte je pomocí jednoho 12V Driveru. Konvertor z 12 V na 24 V Kombinujte svítidla 12V systému se svítidly 24V systému a ovládejte je pomocí jednoho 24V Driveru. Zvukový systém 420 E Se systémem 420 E a 2-4 exciter reproduktory (zvukovými transducery) dostanete hudbu do každé místnosti. Chytře skryté v nábytku nebo za minerálními deskami dokáže tento zvukový systém vytvořit správnou náladu kdekoli. Zvukový systém, exciter reproduktory, 3cestný rozbočovač s funkcí spínání Příslušenství Loox / 123

148 LOOX. SYSTÉM LED OSVĚTLENÍ. PŘÍSLUŠENSTVÍ LOOX PŘÍSLUŠENSTVÍ SPÍNAČŮ Rozhraní stmívače 1 10 V, modulární pro 12V a 24V systémy Obj. číslo Délka (mm) 68,9 Šířka (mm) 34,7 Výška (mm) 13,5 Stupeň krytí IP20 Obsah sady 1 rozhraní stmívače Rozhraní stmívače umožňuje spínačem na stěně pohodlně stmívat i osvětlení Loox v nábytku. Modulární design usnadňuje montáž. Přímé připojení k normálnímu stmívači v domácnosti s řízeným výstupem v rozsahu 1 10 V. Propojení kabelem mezi modulární stmívač a vstup pro spínač Driveru Loox (12V nebo 24V systém). > Kabel s pojistným klipem pro modulární spínače a Driver Loox objednejte samostatně. Kabel s pojistným klipem pro modulární spínače > 500 mm; obj. číslo > 1000 mm; obj. číslo > 2000 mm; obj. číslo > Průměr otvoru pro konektor: 12 mm Multi-Switch-Box a kabely 1 LED Driver ovládaný až 3 spínači. Umožňuje LED Driver zapínat a vypínat z různých míst. > Nelze použít v kombinaci se stmívačem Obj. číslo Materiál/barva Plast, černý Délka (mm) 55 Šířka (mm) 45 Výška (mm) 16 Spotřeba energie 0,3 v pohotovosti (W) Stupeň krytí IP20 Funkce Integrovaným přepínačem je možné vybírat ze dvou provozních režimů. Křížový spínač: zapnutí/vypnutí na různých spínačích NEBO okruh: zapnutí spínačem 1, 2 nebo 3. Pro vypnutí musí být všechny sepnuté spínače znovu aktivovány Obsah sady 1 Multi-Driver-Box s 1m kabelem Obj. číslo Kabel pro spínač (konektor/konektor) jako propojovací mezi Driverem a Multi-Switch-Boxem Délka (mm) Obsah sady 1 kabel 1 kabel > Průměr otvoru pro konektor: 12 mm > Alternativa k dodanému 1m kabelu pro Multi- Switch-Box. 124 / Příslušenství Loox

149 MULTI-DRIVER-BOX Multi-Driver-Box a kabely Obj. číslo Multi-Driver-Box Délka (mm) 50 Šířka (mm) 40 Výška (mm) 19 Spotřeba energie v pohotovosti (W) 1,5 W Povrchová úprava Plast, černý Obsah sady 1 Multi-Driver-Box s 3 x 1m kabelem > Jedním spínačem lze ovládat až 3 LED Drivery. Jedním spínačem lze zapnout a vypnout několik Driverů - a tedy i několik svítidel v místnosti. Mohou to být i 3 stejné Drivery, pokud například ve 12V systému vyžadujete dodatečné napájení. > Max. 3 x 75 W na jeden Multi-Driver-Box Obj. číslo Kabel pro spínač (konektor/konektor) jako propojovací mezi Driverem a Multi-Driver-Boxem Délka (mm) Obsah sady 1 kabel 1 kabel > Průměr otvoru pro konektor: 12 mm > Alternativa ke třem dodaným 1m kabelům pro Multi-Driver-Box. Prodlužovací kabel pro spínač (konektor/zásuvka pro konektor) Obj. číslo Délka (mm) 2000 Obsah sady 1 kabel > Průměr otvoru pro konektor: 12 mm > Lze rovněž použít pro Multi-Switch-Box a Multi- Driver-Box. > Délka kabelu od Driveru ke spínači max. 6 metrů. Příslušenství Loox / 125

150 LOOX. SYSTÉM LED OSVĚTLENÍ. PŘÍSLUŠENSTVÍ LOOX KABELY A ROZBOČOVAČE Prodlužovací kabely pro 12 V / 24 V / 350 ma Délka (mm) V systém, 3.5 A/20 AWG V systém, 3.5 A/20 AWG mA systém Obsah sady 1 kabel 3,5 A/20 AWG 3,5 A/20 AWG Pro prodloužení propojovacích kabelů LED svítidel. > Délka kabelu od Driveru k osvětlení max. 6 metrů 4cestný prodlužovací kabel pohodlné prodloužení kabelu pro další svítidla 3,5 A/20 AWG 3,5 A/20 AWG Obj. číslo Délka (mm) Aplikace 12V systém, 24V systém, 3,5 A/20 AWG 3,5 A/20 AWG Obsah sady 1 kabel Usnadňuje napájení několika svítidel umístěných za sebou. > Lze připojit max. 4 svítidla na jedno prodloužení, lze spojit max. 2 prodloužení 6cestný rozbočovač pro připojení doplňkových svítidel k jednomu Driveru 3,5 A/20 AWG 3,5 A/20 AWG 3cestný rozbočovač s funkcí spínače pro 12 V / 24 V 3,5 A/20 AWG 3,5 A/20 AWG Obj. číslo V systém, 24V systém, Aplikace 3,5 A/20 AWG 3,5 A/20 AWG Rozměr (D x Š x V) 58,5 x 34 x 18 58,5 x 34 x 18 mm Obsah sady 1 rozbočovač s 2m kabelem Pomocí 6cestného rozbočovače lze z jednoho slotu Driveru ovládat až 6 dalších svítidel. Obj. číslo Aplikace 12V systém, 24V systém, 3,5 A/20 AWG 3,5 A/20 AWG Spotřeba energie 0,1 W 0,1 W Rozměr (D x Š x V) mm 57 x 34 x x 34 x 18 Příkon max. 42 W max. 84 W Obsah sady 1 rozbočovač s 200mm kabelem Díky 3cestnému rozbočovači s funkcí spínače připojenému na výstup svítidla je možné samostatně ovládat až 3 svítidla. 126 / Příslušenství Loox

151 KONVERTORY Konvertor z 24 V na 12 V pro připojení svítidel 24V systému k 12V systému Obj. číslo Aplikace Připojení svítidel 24V systému k 12V systému Příkon Vstup 15 W, výstup 10 W Spotřeba energie v pohotovosti 0,3 W Primární strana 12 V stejnosm. Sekundární strana 24 V stejnosm. Počet výstupních portů 3 připojení pro svítidla 24 V Rozměr (D x Š x V) 61 x 34 x 15 mm Obsah sady 1 konvertor s 200mm kabelem V případě kombinace konvertoru s požadavkem na funkci stmívání kontaktujte Häfele. > Kombinujte svítidla 24V systému se svítidly 12V systému a ovládejte je pomocí jednoho 12V Driveru. Max. 10 W na jeden konvertor Konvertor z 350 ma na 12 V pro připojení svítidel 350mA systému k 12V systému V případě kombinace konvertoru s požadavkem na funkci stmívání kontaktujte Häfele. Konvertor z 12 V na 24 V pro připojení svítidel 12V systému k 24V systému V případě kombinace konvertoru s požadavkem na funkci stmívání kontaktujte Häfele. Obj. číslo Aplikace Připojení svítidel 350mA systému k 12V systému Příkon Vstup 15 W, výstup 9 W Spotřeba energie v pohotovosti 0,2 W Primární strana 12 V stejnosm. Sekundární strana 350 ma stejnosm. (min. 1 W, max. 9 W) Počet výstupních portů 3 připojení pro svítidla 350 ma Rozměr (D x Š x V) 61 x 34 x 15 mm Obsah sady 1 konvertor s 200mm kabelem > Kombinuje svítidla 350mA systému se svítidly 12V systému a ovládejte je pomocí jednoho 12V Driveru. Max. 9 W na jeden konvertor Kabelové přemostění (alternativní); 1 kus; > obj. číslo Obj. číslo Aplikace Připojení svítidel 12V systému k 24V systému Příkon Vstup 15 W, výstup 10 W Spotřeba energie v pohotovosti 0,3 W Primární strana 24 V stejnosm. Sekundární strana 12 V stejnosm. Počet výstupních portů 3 připojení pro svítidla 12 V Rozměr (D x Š x V) 61 x 34 x 15 mm Obsah sady 1 konvertor s 200mm kabelem > Kombinujte svítidla 12V systému se svítidly 24V systému a ovládejte je pomocí jednoho 24V Driveru. Max. 10 W na jeden konvertor Příslušenství Loox / 127

152 LOOX. SYSTÉM LED OSVĚTLENÍ. PŘÍSLUŠENSTVÍ LOOX KABELOVÁ LIŠTA A KABELY Kabelová lišta Obj. číslo Povrchová úprava Bílá, RAL Hnědá, RAL Černá, RAL Délka (mm) 2500 mm 2500 mm 2500 mm Šířka (mm) Výška (mm) 7,5 7,5 7,5 Aplikace Skrytí viditelných kabelů v nábytku a korpusech Obsah sady 1 kabelová lišta s lepicí páskou > Difuzor a krytky kabelů, viz stranu 113 Kabely používané ve specifických zemích UK AU EU US JP CN KR TW EU US Obj. číslo Tvar zástrčky Popis UK AU EU US JP CN KR TW EU US Napětí (V) Délka (mm) Povrchová úprava Plast, černý Obsah sady 1 kus 1 kus 1 kus 1 kus 1 kus 1 kus 1 kus 1 kus 1 kus 1 kus 128 / Příslušenství Loox

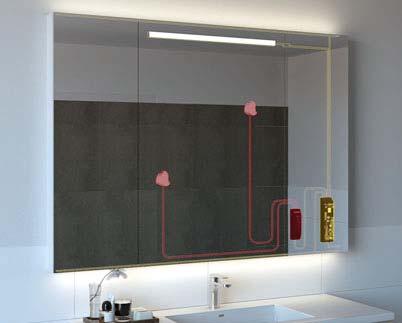

153 DOBÍJECÍ JEDNOTKY ESC 2002 Indukční dobíjecí jednotka pro 12V systém Obj. číslo Materiál/barva Plast, matná černá Průměr (mm) 64 Nabíjecí proud 1 A Výstupní napětí 5 V Spotřeba energie v pohotovosti 0,3 W Spotřeba energie Max. 10 W Standard Kompatibilní s WPC Obsah sady 1 indukční dobíjecí jednotka s montážním kroužkem a 2m kabelem > Průměr otvoru: 60 mm > Montáž: Instalace pomocí přiloženého montážního kroužku ESC 2001 USB dobíjecí jednotka, modulární pro 12V systém Obj. číslo Krytka Kulatá Kulatá Kulatá Čtvercová Čtvercová Čtvercová Materiál/povrchová Plast, matná Plast, matná Plast, matná bílá Plast, matný nikl úprava černá černá Plast, matná bílá Plast, matný nikl Montáž Pro montáž do vyvrtaného otvoru upínací svorkou Výstupní napětí 2 x 5 V 2 x 5 V 2 x 5 V 2 x 5 V 2 x 5 V 2 x 5 V Výstupní proud 2 x 1,05 A 2 x 1,05 A 2 x 1,05 A 2 x 1,05 A 2 x 1,05 A 2 x 1,05 A Spotřeba energie Max. 15 W Max. 15 W Max. 15 W Max. 15 W Max. 15 W Max. 15 W Obsah sady 1 USB dobíjecí jednotka > Průměr otvoru : 35 mm > Montáž: Pro montáž do vyvrtaného otvoru upínací svorkou > Spotřeba max. 15 W USB dobíjecí jednotka je určena pro přímou montáž do nábytku. Je s ní možné napájet až dva tablety nebo smartphony současně. Je proto vhodná do obytných i komerčních prostor. Krytku je možné odmontovat. Kabel s pojistným klipem > 500 mm; obj. číslo > 1000 mm; obj. číslo > 2000 mm; obj. číslo > Kabel prosím objednejte samostatně. Příslušenství Loox / 129

154 LOOX. SYSTÉM LED OSVĚTLENÍ. PŘÍSLUŠENSTVÍ LOOX SOUND SYSTEM V SYSTÉM Obj. číslo Spotřeba energie Výkon Rozměr (D x Š x V) mm Materiál Povrchová úprava/ barva Montáž Obsah sady Sound system 105 s integrovaným exciter reproduktorem Při provozu: 7 W, v pohotovosti: <0,3 W Výkon zesilovače 5 W (RMS) 140 x 66 x 25 Plast Černá K přišroubování 1 Bluetooth přijímač a 2m kabel > Dosah příjmu max. 10 m > Při volbě Driveru zohledněte spotřebu 7 W > Driver, viz stranu / Příslušenství Loox

155 PŘÍSLUŠENSTVÍ LOOX SOUND SYSTEM 420 E, EXCITER REPRODUKTORY 12V SYSTÉM Sound systém Exciter reproduktory 3cestný rozbočovač s funkcí spínače Sound system 420 E (stereo a 2 exciter reproduktory) Obj. číslo Provoz se 2 exciter reproduktory: max. 22 W, Spotřeba energie provoz se 4 exciter reproduktory: max. 37 W, v pohotovosti: <0,3 W Výkon Výkon zesilovače 20 W (RMS) Rozměr (D x Š x V) mm 140 x 45 x 15 Materiál Plast Barva Černá Montáž K přišroubování Obsah sady 1 Bluetooth přijímač s 2m kabelem a 4 přípojkami pro reproduktory, včetně 2 exciter reproduktorů > Dosah příjmu max. 10 m > Včetně 2 exciter reproduktorů Možné rozšíření až na 4 exciter reproduktory. > K dispozici na požádání: ovládání pro více místností, k oddělení různých uživatelů v přilehlých místnostech. > Driver, viz stranu 54 1 exciter reproduktor; > Obj. číslo > Výstup: Jmenovitý/hudební výkon 4/15 W > Rozměr: průměr 65 x 22 mm > Montáž: K přišroubování nebo k nalepení > Obsah sady: 1 exciter reproduktor s 1m kabelem k reproduktoru > Montáž do nábytku, stolů a přepážek, zrcadel, stěn a stropních podhledů. Lze instalovat na sklo nebo zrcadlo (o tloušťce 3 6 mm), akrylové sklo (3 mm), dřevotřísku (10 20 mm) a desky z minerálních kompozitů. Příslušenství Loox / 131

156 INFORMACE SVĚTELNÉ EFEKTY A TECHNOLOGIE OSVĚTLENÍ Kužel světla Úhel zdroje světla Teplota barvy Vzdálenost Intenzita osvětlení Porovnání světelných technologií LED Halogenová žárovka Zářivka Teplota barvy K K K Spotřeba energie 0,5 6 W 5 50 W 7 58 W Světelná účinnost Až 140 lm/w lm/w lm/w Životnost Až hodin hodin hodin (L70, tj. ne úplná porucha) Pracovní teplota Přibližně 50 ºC Přibližně 90 ºC Přibližně 70 ºC Index podání barev (CRI) Porovnání světelné účinnosti LED Zářivka Halogenová žárovka Žárovka 10 W L70 znamená, že LED nadále emituje 70 % původního světla. Množství světla 200 lm 400 lm 600 lm 800 lm 1000 lm 1200 lm 1400 lm 2 W 25 W 5 W 8 W 20 W 35 W 50 W 10 W 15 W 14 W 16 W 40 W 60 W 75 W 100 W LOOX 2017, HCZ-cz, 08/17; Rozměry nejsou závazné. Vyhrazujeme si právo změnit údaje bez předchozího oznámení. 132 / Loox

157 R SYMBOLY A VÝRAZY SYMBOLY TESTOVÁNÍ A VYSVĚTLENÍ TECHNICKÝCH VÝRAZŮ US TÜV známka kvality Potvrzení od výrobce, že je produkt ve shodě s evropskými směrnicemi pro daný produkt. Underwriters Laboratories shoda s národními standardy v USA a Kanadě. Product Safety Electrical Appliance a Material Safety Law (pro Japonsko) Regulatory Compliance Mark (pro Austrálii) China Compulsory Certifi cation Prohlášení o shodě pro telekomunikační a rádiová zařízení (USA) Telekomunikační a rádiová zařízení (Japan) Thai Industrial Standards Institute TISI Restriction of Hazardous Substances (nařízení EU 2011/65/EU) Třída ochrany II Třída ochrany III Bezpečné, velmi nízké napětí Pro použití pouze v suchých místech Ochrana před vniknutím cizích těles o průměru 1 mm. Ochrana před stříkající vodou (ze všech směrů) Prachotěsné, ochrana před tryskající vodou ze všech směrů. IP44 po montáži Osvětlení je možné použít pouze v místnosti. Nesmí být používáno venku! Nepoužívejte součásti, které zabraňují prostupu tepla Kelvin Watt Okolní teplota Frekvence Spínače Driver Stmívatelné Detektor pohybu RGB osvětlení Korea Certifi cation Mark Bureau of Standards, Metrology & Inspection BSMI (pro Taiwan) IP65 po montáži Montážní symbol nábytku Bílé směšované osvětlení (Multiwhite) Bluetooth: Průmyslový standard pro rádiový datový přenos mezi elektronickými zařízeními na krátkou vzdálenost. Technické výrazy LOOX 2017, HCZ-cz, 08/17; Rozměry nejsou závazné. Vyhrazujeme si právo změnit údaje bez předchozího oznámení. Světelný tok Světelná účinnost Intenzita osvětlení Úhel zdroje světla Teplota barvy Barevná odchylka Index podání barev (CRI) Třída energetické účinnosti Naměřená energetická spotřeba Světelný tok vyjadřuje množství světelné energie, tj. výkon světla emitovaného svítidlem. Měří se v Lumenech (lm). Světelná účinnost je poměr intenzity osvětlení a absorbovaného výkonu (lm/w). Používá se pro měření provozní účinnosti světelného zdroje. Intenzita osvětlení dopadajícího na povrch. Uvádí se v jednotce Lux (lx = lm/m²). Používá se k měření jasu osvětleného povrchu. Úhel zdroje světla popisuje úhel mezi dvěma pomyslnými přímkami v rovině osy optického paprsku. Obě přímky se protínají ve středu světelného zdroje a procházejí místy, ve kterých je intenzita osvětlení na úrovni 50% oproti intenzitě v ose paprsku. Teplota barvy určuje vzhled barvy světelného zdroje a měří se v Kelvinech (K). Čím nižší je hodnota teploty barvy, tím je světlo teplejší. Čím vyšší je hodnota, tím je světlo studenější. Zdroje bílého světla s hodnotou nižší než 3400 K jsou pokládány za "teplé bílé", zdroje bílého světla s hodnotou mezi 3400 a 5700 K jsou pokládány za "studené bílé". Zdroje bílého světla s hodnotou nad 5700 K se popisují jako zdroje "denního světla". LED svítidla se třídí podle barvy světla. Odchylky barvy LED diod závisí na stupni slévání světla. Index podání barev je parametr, který je možné používat pro porovnávání kvality renderování barvy světelných zdrojů stejné teploty světla. Čím je hodnota vyšší, tím je barva lépe renderována. Hodnota 100 odpovídá renderování denního světla. Třída energetické účinnosti poskytuje informace o odpovídající energetické spotřebě. Svítidla jsou zařazována do tříd E až A++. LED svítidla splňují požadavky nejvyšších tříd A až A++. Naměřená energetická spotřeba zobrazuje spotřebu energie v kwh po přepočtu na 1000 hodin používání. Loox / 133

158 TECHNOLOGIE LED OSVĚTLENÍ LED diody (Light Emitting Diodes) mohou emitovat světlo různých vlastností z téměř celého barevného spektra. Narozdíl od žárovek nebo halogenových lamp generují LED diody pouze malé teplo. Vyžadují méně energie a mají dlouhou provozní životnost. VÝHODY: TECHNOLOGIE OSVĚTLENÍ LOOX: > Delší životnost LED svítidla mají velmi dlouhou provozní životnost, až 25 let nebo více než až hodin. > Nenáročnost LED svítidla jsou velmi malá a robustní. To usnadňuje jejich manipulaci při výrobě nábytku a dopravě. > Malé zahřívání Vzhledem k velmi nízké energetické spotřebě negeneruje LED osvětlení téměř žádné teplo. To znamená, že osvětlovací LED systémy jsou zvláště vhodné do nábytku. > Úspora energie LED svítidla spotřebují o úžasných 90 procent méně energie než klasická žárovková svítidla! To znamená, že je lze použít pro moderní požadavky osvětlení v nábytku a přitom dostát trendům v úspoře energie. > Výkonnost Moderní LED svítidla poskytují jasné a syté barvy světla. Svého plného jasu dosáhnou okamžitě po zapnutí. Osvětlení nábytku LED svítidly má tedy efekt ihned po stisknutí tlačítka. > Bohatý výběr LED svítidla jsou k dispozici v různých barvách a lze je dodat také jako RGB svítidla s proměnlivou barvou světla. To umožňuje co nejlépe koordinovat teplotu barvy světla s obsahem nábytku, například u výstavních ploch. ZAPOJENÍ = = Paralelní zapojení ve 12V a 24V systémech Technologie LED osvětlení Loox používá různé napájecí systémy. Systém je určen výběrem Driveru nebo zvolením konkrétního svítidla. Výběr systému je důležité rozhodnutí, protože zvolený Driver může být kombinován pouze se svítidly stejného systému. Široký výběr ve 12V systému Ve 12V systému jsou LED svítidla řízena napětím a jsou propojena paralelně. v Driveru je možné využívat libovolně. 12V osvětlení je v současnosti nejrozšířenější. Výkonný 24V systém Technicky vzato je 24V systém stejný jako 12V systém, ale má znatelně vyšší výkon. 24V svítidla je tedy možné v případě potřeby používat pro získání velmi jasného osvětlení. Bodová světla v 350mA systému LED svítidla v 350mA systému jsou řízena proudem a připojují se v sériovém zapojení. To znamená, že každý slot musí být buď obsazen nebo přemostěn. Svítidla 350mA systému poskytují skvělý světelný výstup a jsou vhodné zejména pro bodové osvětlení. Sériové zapojení v 350mA systému LOOX 2017, HCZ-cz, 08/17; Rozměry nejsou závazné. Vyhrazujeme si právo změnit údaje bez předchozího oznámení. 134 / Loox

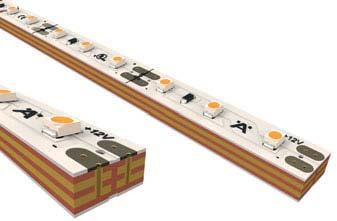

159 OSVĚTLOVACÍ LED PÁSKA FUNKCE ZARUČUJÍCÍ KVALITU Jak poznat naši kvalitu: Světlo emitující diody (LED): > Používají extrémně jasné vysokovýkonné LED diody pro zajištění maximální kvality světla > Malá tolerance barev světla i dodatečně koupená svítidla mají stejnou barvu světla > Na konci životnosti poskytují LED svítidla stále nejméně 70% světelného výkonu (při teplotě okolí 35 C) Struktura osvětlovací pásky: > Vícevrstvá architektura pro přenos vysokých proudů a nízký vznik tepla > Pružná slitina mědi zabrání poškození elektrických vodičů > Pozlacené kontakty pro trvale spolehlivý a nekorodující kontakt > Bílá povrchová úprava s UV ochranou zabrání korozi a žloutnutí - zajištění trvale estetického vzhledu > Refl exní bílá povrchová úprava pro lepší světelnost > Zadní lepicí páska 3M pro bezpečné přilepení na takřka libovolný povrch > Osvětlovací pásky lze podle potřeby zkrátit nebo prodloužit pomocí klipů a rohových konektorů. Lze individuálně kombinovat s: Profily (viz strana 106) Spínači (viz strana 112) Rozbočovači (viz strana 126) LOOX 2017, HCZ-cz, 08/17; Rozměry nejsou závazné. Vyhrazujeme si právo změnit údaje bez předchozího oznámení. VYZKOUŠEJTE SLUŽBU PLÁNOVÁNÍ LOOX Loox / 135

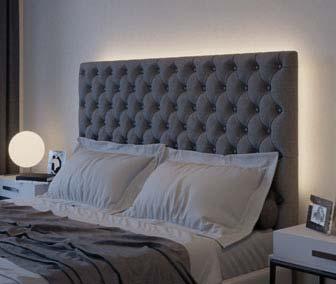

160 OSVĚTLOVACÍ LED PÁSKY LOOX DOPORUČENÉ DÉLKY OSVĚTLOVACÍCH PÁSEK PŘI POUŽITÍ PŘÍSLUŠENSTVÍ 3,5 A Osvětlovací LED pásky a osvětlovací silikonové LED pásky lze připojit k několika výstupním konektorům Driveru. V tabulce jsou uvedeny maximální doporučené délky osvětlovacích pásek pro jednotlivé výstupy nebo celkově pro všechny výstupy Driveru, přičemž maximální délka jedné LED osvětlovací pásky by neměla překročit 5 metrů. > Hodnoty jsou platné jen v případě, že je použito příslušenství podporující proudové zatížení 3,5 A (kabely, propojovací kabely, prodlužovací kabely, rozbočovače, apod.) > Pokud je v systému použito některé z následujícího příslušenství s nižší proudovou zatížitelností 2,5 A, použijte délku osvětlovací pásky z tabulky na straně 138: Spínače pro hliníkové profily, směšovače, základní rádiový přijímač 12V systém, max. 30 W 24V systém, max. 60 W Prémiový rádiový přijímač 12V systém, max. 60 W (max. 30 W na slot) 24V systém, max. 90 W (max. 60 W na slot) BLE box 12V systém, max. 60 W (max. 30 W na slot) 24V systém, max. 90 W (max. 60 W na slot) Proudová zatížitelnost 2,5 A 2,5 A 2,5 A 2,5 A 2,5 A 2,5 A > Pokud je zatížení Driveru 80%, nesmí celková délka kabelů ke svítidlům překročit 6 m. LOOX 2017, HCZ-cz, 08/17; Rozměry nejsou závazné. Vyhrazujeme si právo změnit údaje bez předchozího oznámení. 136 / Loox

161 LED Počet LED na metr Výkon (W/m) Délka ke zkrácení (mm) Výkon Driveru (W) Obj. číslo Driveru Délka na výstup (m) Délka na všechny výstupy celkem (m) LED 2029 LED , ,800 1, ,600 3, ,600 5,500 LED ,2 33, ,400 2, ,800 4, ,800 7,400 LED 2043 LED 2042 LED , ,600 3, ,000 7, ,000 11,000 LED ,400 4, ,000 8, ,000 13,300 LED Počet LED na metr Výkon (W/m) Délka ke zkrácení (mm) Výkon Driveru (W) Obj. číslo Driveru Délka na výstup (m) Délka na všechny výstupy celkem (m) LED ,000 1, ,200 2, ,400 5,000 LED ,200 1,200 LOOX 2017, HCZ-cz, 08/17; Rozměry nejsou závazné. Vyhrazujeme si právo změnit údaje bez předchozího oznámení ,400 2, ,800 5,400 LED , ,900 0, ,850 1, ,800 4,200 LED , ,850 1, ,750 3, ,000 8,500 LED 3031*) 120 9, ,800 1, ,700 3, ,000 8,500 **) LED 3032*) 2 x , ,357 1, ,785 2, ,927 6,283 **) *) proud je omezen na 2,5 A směšovačem bílého osvětlení **) jsou vyžadovány nejméně 2 směšovače bílého osvětlení Loox / 137

162 OSVĚTLOVACÍ LED PÁSKY LOOX DOPORUČENÉ DÉLKY OSVĚTLOVACÍCH PÁSEK PŘI POUŽITÍ PŘÍSLUŠENSTVÍ 2,5 A Osvětlovací LED pásky a osvětlovací silikonové LED pásky lze připojit k několika výstupním konektorům Driveru. V tabulce jsou uvedeny maximální doporučené délky osvětlovacích pásek pro jednotlivé výstupy nebo celkově pro všechny výstupy Driveru, přičemž maximální délka jedné LED osvětlovací pásky by neměla překročit 5 metrů. > Hodnoty jsou platné jen v případě, že je použito příslušenství podporující proudové zatížení 2,5 A (kabely, rozbočovače, směšovače, spínače pro hliníkové profi ly, rádiové přijímač, BLE box, apod.). LOOX 2017, HCZ-cz, 08/17; Rozměry nejsou závazné. Vyhrazujeme si právo změnit údaje bez předchozího oznámení. 138 / Loox

163 LOOX 2017, HCZ-cz, 08/17; Rozměry nejsou závazné. Vyhrazujeme si právo změnit údaje bez předchozího oznámení. LED Počet LED na metr Výkon (W/m) Délka ke zkrácení (mm) Výkon Driveru (W) Obj. číslo Driveru Délka na výstup (m) Délka na všechny výstupy celkem (m) LED , /934/957 0,450 0,450 LED /936/958 1,200 1, ,800 1, /959 2,100 2, ,500 3, ,500 5,500 LED ,2 33, /934/957 0,600 0, /936/958 1,600 1, ,400 2, /959 2,800 2, ,400 4, ,400 7,400 LED , /934/957 0,900 0,900 LED /936/958 2,400 2,400 LED ,600 3, /959 4,250 4, ,000 7, ,000 11,100 LED /934/957 1,100 1, /936/958 2,900 2, ,300 4, /959 5,000 5, ,000 8, ,000 13,300 LED , /934/957 0,600 0, /936/958 1,600 1, ,400 2, /959 2,800 2, ,400 4,800 **) ,400 7,500 ***) LED , /934/957 0,666 0, /936/958 1,917 1, ,833 2, /959 3,333 3, ,000 5,748 **) ,000 8,913 ***) LED Počet LED na metr Výkon (W/m) Délka ke zkrácení (mm) Výkon Driveru (W) Obj. číslo Driveru Délka na výstup (m) LED ,000 1, ,200 2, ,200 5,000 LED ,150 1, ,400 2, ,400 5,400 LED , ,900 0, ,850 1, ,650 4,200 Délka na všechny výstupy celkem (m) **) jsou vyžadovány nejméně 2 směšovače RGB barvy ***) jsou vyžadovány nejméně 2 směšovače RGB barvy Loox / 139

164 OSVĚTLOVACÍ LED PÁSKY LOOX PŘEHLED PRODUKTŮ LED Výkon Šířka Výška Délka sekce Vzdálenost LED/m Dostupná Max. délka LED délka na výstup 1) LED ,60 W/m 8 mm 1,3 mm 25,00 mm 8,33 mm ,0 m 3,600 m LED ,80 W/m 8 mm 1,3 mm 50,00 mm 16,67 mm 60 15,0 m 5,000 m LED ,60 W/m 10 mm 1,3 mm 25,00 mm 8,33 mm 120 5,0 m 3,600 m LED ,00 W/m 10 mm 1,3 mm 25,00 mm 8,33 mm 120 5,0 m 5,000 m LED ,20 W/m 10 mm 1,3 mm 33,33 mm 11,11 mm 90 5,0 m 4,800 m LED ,80 W/m 10 mm 1,3 mm 50,00 mm 16,67 mm 60 5,0 m 5,000 m LED 2030 Silikon 4,80 W/m 8 mm 2,3 mm 50,00 mm 16,67 mm 60 5,0 m 5,000 m LED ,10 W/m 12 mm 2,4 mm 100,00 mm 33,33 mm 30 5,0 m 3,400 m LED 2012 Silikon 6,00 W/m 10 mm 2,5 mm 75,00 mm 25,00 mm 36 0,3 m 4,000 m LED 2012 Silikon 6,00 W/m 10 mm 2,5 mm 83,30 mm 27,77 mm 36 2,0 m 4,000 m LED Výkon Šířka Výška Lze rozdělit Vzdálenost LED/m Dostupná Max. délka každých LED délka na výstup* LED ,20 W/m 12 mm 1,3 mm 25,00 mm 8,33 mm 240 5,0 m 3,800 m LED ,00 W/m 10 mm 1,3 mm 50,00 mm 8,33 mm 120 5,0 m 4,800 m LED ,00 W/m 10 mm 1,5 mm 200,00 mm 33,33 mm 30 5,0 m 4,400 m LED 3030 Silikon 9,60 W/m 8 mm 2,3 mm 50,00 mm 8,33 mm 120 5,0 m 5,000 m LED ,0 W/m 10 mm 1,3 mm 71,40 mm 11,90 mm 168 5,0 m 3,927 m LED 3031 Silikon 9,60 W/m 10 mm 2,3 mm 100,00 mm 16,67 mm 120 5,0 m 5,000 m 1) Maximální délka LED osvětlovací pásky by neměla přesáhnout 5 metrů, viz tabulky na straně 136 a / Loox

165 Max. proud Teplota barvy Index podání Světelný výkon Třída energetické Účinnost Obj. číslo barev (CRI) účinnosti 3,5 A/20 AWG 2700 K R a > lm/m A+ 95 lm/w K R a > lm/m A+ 95 lm/w K R a > lm/m A+ 95 lm/w K R a > lm/m A+ 100 lm/w ,5 A/20 AWG 2700 K R a > lm/m A+ 96 lm/w K R a > lm/m A+ 100 lm/w K R a > lm/m A+ 100 lm/w K R a > lm/m A+ 100 lm/w ,5 A/20 AWG 2700 K R a > lm/m A+ 84 lm/w K R a > lm/m A+ 84 lm/w K R a > lm/m A+ 85 lm/w K R a > lm/m A+ 86 lm/w ,5 A/22 AWG 2700 K R a > lm/m A+ 80 lm/w K R a > lm/m A+ 80 lm/w K R a > lm/m A+ 85 lm/w K R a > lm/m A+ 90 lm/w ,5 A/20 AWG 2700 K R a > lm/m A+ 86 lm/w K R a > lm/m A+ 86 lm/w K R a > lm/m A+ 87 lm/w K R a > lm/m A+ 88 lm/w ,5 A/22 AWG 2700 K R a > lm/m A+ 83 lm/w K R a > lm/m A+ 85 lm/w K R a > lm/m A+ 85 lm/w K R a > lm/m A+ 87 lm/w ,5 A/22 AWG 2700 K R a > lm/m A+ 80 lm/w K R a > lm/m A+ 80 lm/w K R a > lm/m A+ 81 lm/w K R a > lm/m A+ 82 lm/w ,5 A/22 AWG RGB není k dispozici 210 lm/m A 29 lm/w ,5 A/22 AWG RGB není k dispozici 120 lm/m A 20 lm/w ,5 A/22 AWG RGB není k dispozici 120 lm/m A 20 lm/w Max. proud Teplota barvy Index podání Světelný výkon Třída energetické Účinnost Obj. číslo barev účinnosti 3,5 A/20 AWG 2700 K R a > lm/m A+ 80 lm/w K R a > lm/m A+ 84 lm/w K R a > lm/m A+ 84 lm/w K R a > lm/m A+ 84 lm/w ,5 A/20 AWG 3000 K R a > lm/m A+ 91 lm/w K R a > lm/m A+ 91 lm/w K R a > lm/m A+ 94 lm/w ,5 A/20 AWG 3000 K R a > lm/m A+ 83 lm/w K R a > lm/m A+ 87 lm/w K R a > lm/m A+ 98 lm/w ,5 A/20 AWG 2700 K R a > lm/m A+ 95 lm/w K R a > lm/m A+ 95 lm/w K R a > lm/m A+ 95 lm/w K R a > lm/m A+ 95 lm/w ,5 A/20 AWG 2700 K 5000 K R a >90 až > lm/m A+ 100 lm/w ,5 A/20 AWG 2700 K 5000 K R a >90 až > lm/m A+ 90 lm/w Loox / 141

166 OSVĚTLOVACÍ LED PÁSKY LOOX VIDITELNOST BODŮ LED Kryty hliníkových profilů různé světelné efekty Mléčný kryt: Materiál je probarvený v celé tloušťce. Vytváří homogenní světlo s jednotnou intenzitou soustředěnou na plochu. Světlo působí "měkce". Mléčný Viditelnost bodů LED Matný Matný kryt: Povrch je matný. Světlo působí jako "bílý samet", velmi kvalitně a elegantně. Světelné body jsou viditelné. U osvětlovacích LED pásek je plocha difuzorů rozhodující pro vytvoření světelného efektu. Matné kryty absorbují pouze malou část světla body LED zůstávají viditelné. Mléčné kryty absorbují mnohem více světla. V závislosti na vzdálenosti mezi jednotlivými LED páskami s mléčným difuzorem je možné vytvořit homogenní osvětlení. Je nutné použít konkrétní hliníkové profi ly a osvětlovací LED pásky obsahující nejméně 90 LED na metr. Je to příjemné zejména pokud má být profi l viditelný nebo pokud je požadováno vytvoření nepřímého homogenního osvětlení. Aby bylo možné dosáhnout specifi kované životnosti osvětlovacích LED pásek s výkonem 7 W/m, musí být použity pouze s chladicí lištou nebo v hliníkovém profi lu. Osvětlovací LED páska LED 2016 LED 2029 LED 2037 LED 2041 Profily pro povrchovou montáž Výška 8,5 mm* Mléčný Výška 13 mm* Mléčný LED 2042 LED 2043 LED 2045 LED 3013 LED 3015 LED 3028 LED 3032 S difuzorem namontovaným na povrch Mléčný, hranatý nebo oblý Profily pro zápustnou montáž Výška 8,5 mm* Mléčný Výška 13 mm* Mléčný Výška 26 mm* Mléčný Úhlové profily Hloubka 11 mm Mléčný Rohový profil 20 x 20 mm Mléčný Profil do zásuvky Výška 12,5 mm* Mléčný Minimální rozměr hloubky A, aby LED body nebyly viditelné Difuzor Hloubka A (mm) Mléčný 26 10,5 10,5 10, ,5 13 *Výška profi lu bez difuzoru LED body viditelné LED body neviditelné nevhodné! LOOX 2017, HCZ-cz, 08/17; Rozměry nejsou závazné. Vyhrazujeme si právo změnit údaje bez předchozího oznámení. 142 / Loox

167 ČASTÉ DOTAZY OTÁZKY A ODPOVĚDI Slovník LED Světlo emitující diody (LED) jsou polovodičové prvky, které emitují světlo, když jimi prochází elektřina. Tento polovodič je tvořen krystalem připevněným ke kovovým vodičům. Celek je pak uzavřen do ochranného plastového krytu. LED diody většinou využívají neorganické, tj. neuhlíkové materiály. OLED Organické světlo emitující diody (OLED) využívají organické (uhlíkové) materiály. OLED diody jsou vyráběny v tenkých vrstvách a jsou zdrojem velmi jasného světla. Technologie OLED se začíná hojně využívat v displejích zařízení (např. v mobilních telefonech nebo PDA). Životnost LED - L70 Je určena provozními hodinami. L70 je čas, po kterém LED nadále emituje 70 % svého původního světla. Infračervené záření z LED diod LED diody, na rozdíl od klasických žárovek, neemitují infračervené záření. Tvorba tepla LED diodami Všechny světelné zdroje produkují teplo, dokonce i LED diody. Na druhou stranu, LED se nikdy příliš nezahřívají, zejména pokud jsou LED svítidla umístěna na "chladiče", které teplo odvádějí. Testování životnosti v souladu s normou LM-80 LOOX 2017, HCZ-cz, 08/17; Rozměry nejsou závazné. Vyhrazujeme si právo změnit údaje bez předchozího oznámení. Häfele testuje všechna LED svítidla v souladu s normou LM-80. LM-80 je standardizovaný způsob testování, který umožňuje produktům získat energetickou hvězdu EPA (Environmental Protection Agency). Test je nezávislý na výrobci a dochází při něm k porovnáním LED svítidel. V průběhu testu je kontrolován světelný tok (Lumen) LED diod při třech různých teplotách po dobu 6000 hodin. Pomocí extrapolace je pak vypočítána hodnota životnosti L70. Popis extrapolace je uveden v nařízení IES TM-21. Olovo ve výrobcích Loox Výrobky Loox od fi rmy Häfele neobsahují olovo a splňují požadavky RoHS. Loox / 143

168 ČASTÉ DOTAZY OTÁZKY A ODPOVĚDI Technické otázky k systému Loox Co má největší vliv na provozní životnost Driverů a LED svítidel? Okolní teplota nebo velmi vysoké napětí. Můžu používat Drivery od jiných výrobců? Aby byla zajištěna bezpečnost a funkčnost celkové instalace, mohou být používány pouze Drivery Loox nebo Drivery výslovně schválené společností Häfele. Jak dlouhý může být kabel k LED svítidlu / flexibilní LED osvětlovací pásce? 6 metrů, protože s delším kabelem roste odpor a nelze pak zajistit deklarovanou intenzitu světla. Jaká je provozní životnost Driverů? hodin pro Drivery u výšky instalace 16 mm při teplotě okolí max. 45 C, hodin pro všechny ostatní Drivery a Drivery do zásuvky při teplotě okolí max. 40 C. Zajistěte dostatečný přívod a cirkulaci vzduchu v místě montáže Driveru. Lze Multi-Switch-Box, Multi-Driver-Box a 3cestný rozbočovač s funkcí spínače připojit několikrát v sérii? Ne, protože pak není možné zajistit správný přenos signálů. S jakou výstupní tolerancí je potřeba počítat Drivery a LED osvětlení? ±10 procent. Lze používat společně svítidla 12V a 350mA systému nebo 12V a 24V systému? Ano, použijte náš odpovídající konvertor. (konvertory, viz strana 123) Jak je možné předejít poruše senzorových spínačů (o průměru 12 mm)? Zkontrolujte správnost instalace. Označení TOP na spínači musí vždy směřovat nahoru. Jak je garantována barevná konzistence svítidel? Häfele při výběru materiálů dbá na vysoké standardy kvality. Stejně jako třídění podle světelného toku a poruchového napětí je i defi nice malých barevných odchylek jedním z kritérií, které zajišťují identickou barevnost světla i u svítidel dokoupených dodatečně. Je možné jedním dálkovým ovladačem ovládat několik barevných směšovačů? Ano, s jedním dálkovým ovladačem je možné svázat různé barevné směšovače. Je nastavení stmívání uloženo i pro případ výpadku napájení? Nastavení stmívače je uloženo pro RGB směšovač/směšovač bílého osvětlení, ale směšovač musí být připojen k napájení nejméně jednu minutu. LOOX 2017, HCZ-cz, 08/17; Rozměry nejsou závazné. Vyhrazujeme si právo změnit údaje bez předchozího oznámení. 144 / Loox

169 ČASTÉ DOTAZY OTÁZKY A ODPOVĚDI Technické otázky k systému Loox Pro jaký proud jsou vhodné propojovací systémy LED osvětlení Loox? 3,5 A Jaký maximální příkon může mít spotřebič, který lze připojit do světelného výstupu Driveru? Pro 12V systémy to je 12 V x 3,5 A = 42 W pro 60W Driver Pro 24V systémy to je 24 V x 3,5 A = 84 W pro 90W Driver Co je to AWG? AWG je zkratka American Wire Gauge. Jedná se o označení průměru vodičů v elektrických kabelech používaných zejména v Severní Americe. Je jím určen průřez vodičů elektrických kabelů. Jaká je proudová zatížitelnost mého kabelu? Häfele umožňuje následující příkon a proudovou zatížitelnost: Typ kabelu 22 AWG 20 AWG Proudová zatížitelnost 2,5 A 3,5 A Napětí 12 V 24 V 12 V 24 V Výkon 30 W 60 W 42 W 84 W Typ kabelu je vyznačen na izolaci kabelu. Jaký je rozdíl mezi různými flexibilními osvětlovacími LED páskami? LOOX 2017, HCZ-cz, 08/17; Rozměry nejsou závazné. Vyhrazujeme si právo změnit údaje bez předchozího oznámení. Některé fl exibilní osvětlovací pásky jsou zapouzdřeny v silikonovém obalu, což znamená, že při montáži není vyžadována lišta. Tyto fl exibilní osvětlovací LED pásky lze montovat přímo do drážek nebo připevnit na plochu. Ostatní osvětlovací LED pásky nemají silikonovou vrstvu, takže se doporučuje použít hliníkové profi ly jak z důvodu montáže, tak chlazení. Lze osvětlovací LED pásky objednat v delších rozměrech? Ano, požádejte o cenovou nabídku. Lze osvětlovací LED pásky jednoduše zkrátit? Ano, fl exibilní osvětlovací LED pásky lze zkrátit v místě, kde je zobrazen symbol nůžek. Příklad fl exibilní osvětlovací LED pásky: zkraťte, nasaďte konektor a zatlačte na něj hotovo. Lze je zkrátit Montáž: Samolepicí Kabel s konektorem Loox / 145

170 ČASTÉ DOTAZY OTÁZKY A ODPOVĚDI Lze flexibilní osvětlovací LED pásky používat za akrylovým sklem? Ano, ale akrylové sklo zvyšuje až čtyřikrát odchylku barvy světla (slévání) a jsou tedy mnohem viditelnější barevné rozdíly. Lze osvětlení Loox ovládat více spínači? Ano, pro tento účel použijte Multi-Switch-Box. K Multi-Switch-Boxu lze připojit až tři spínače (Multi-Switch-Box, viz strana 122). Jaký vliv má typ skleněné hrany na získaný světelný efekt? Světelné efekty závisí na typu skleněné police. > Matná hrana skla = rovnoměrná linka světla > Čirá hrana skla = bodové světlo Proč musí být svítidla připojena dříve, než se může zapojit zdroj napájení do elektrické sítě? Je-li Driver připojen nejdříve je zdroji napětí, dojde k výstupu elektrické energie na sekundární straně. To způsobí přepětí a případné poškození již připojených svítidel. Lze svítidla Loox používat například ve vozidlech či na lodích? Ano, ale vždy je potřeba instalovat stabilizátor napětí, protože ve vozidlech může docházet ke kolísání napětí nebo napěťovým špičkám (dokonce i k mírnému přepětí), což způsobuje značné zkrácení provozní životnosti svítidel nebo jejich poškození. Jak mohu porovnat výstupní výkon LED svítidel a halogenového osvětlení? Vytvořte světelný kužel a porovnejte hodnoty ve vzdálenosti 500 mm. Halogenové svítidlo s příkonem 20 W má na tuto vzdálenost intenzitu přibližně 600 lx. Řešení problémů Proč po vypnutí bliká osvětlení v pravidelných intervalech? To je způsobeno svodovým proudem v elektroinstalaci, kterým se nabíjí kapacitor v Driveru, dokud se v pravidelných intervalech nevybije. To způsobuje blikání. Zkontrolujte celou instalaci. Proč mé LED osvětlení bliká? Blikání je známka přetížení. Použijte Driver s vyšším proudem nebo snižte počet spotřebičů. Co může způsobovat, že flexibilní osvětlovací RGB páska svítí pouze jednotlivými barvami? Klip konektor byl zřejmě špatně připojen nebo byla páska připojena k nesprávnému konci Driveru. LOOX 2017, HCZ-cz, 08/17; Rozměry nejsou závazné. Vyhrazujeme si právo změnit údaje bez předchozího oznámení. 146 / Loox

171 INSTRUKTÁŽNÍ VIDEA JAZYKOVĚ NEUTRÁLNÍ PRO VŠECHNY TRHY Jazykově neutrální videa pro dálkové ovládání Loox a další vybrané produkty jsou k dispozici na adrese vedle příslušných položek. MONTÁŽNÍ NÁVOD JAZYKOVĚ NEUTRÁLNÍ PRO VŠECHNY TRHY TŘÍDA ENERGETICKÉ ÚČINNOSTI ŠTÍTKY VE VŠECH JAZYCÍCH EU LOOX 2017, HCZ-cz, 08/17; Rozměry nejsou závazné. Vyhrazujeme si právo změnit údaje bez předchozího oznámení. Ke všem osvětlovacím systémům Häfele Loox jsou poskytovány jazykově neutrální montážní pokyny. Štítky jsou k dispozici pro stažení ve všech jazycích EU pro všechny systémy osvětlení Häfele Loox na webové stránce Loox / 147
