Hliníkové lišty (AL profily) a jejich příslušenství

Transkript

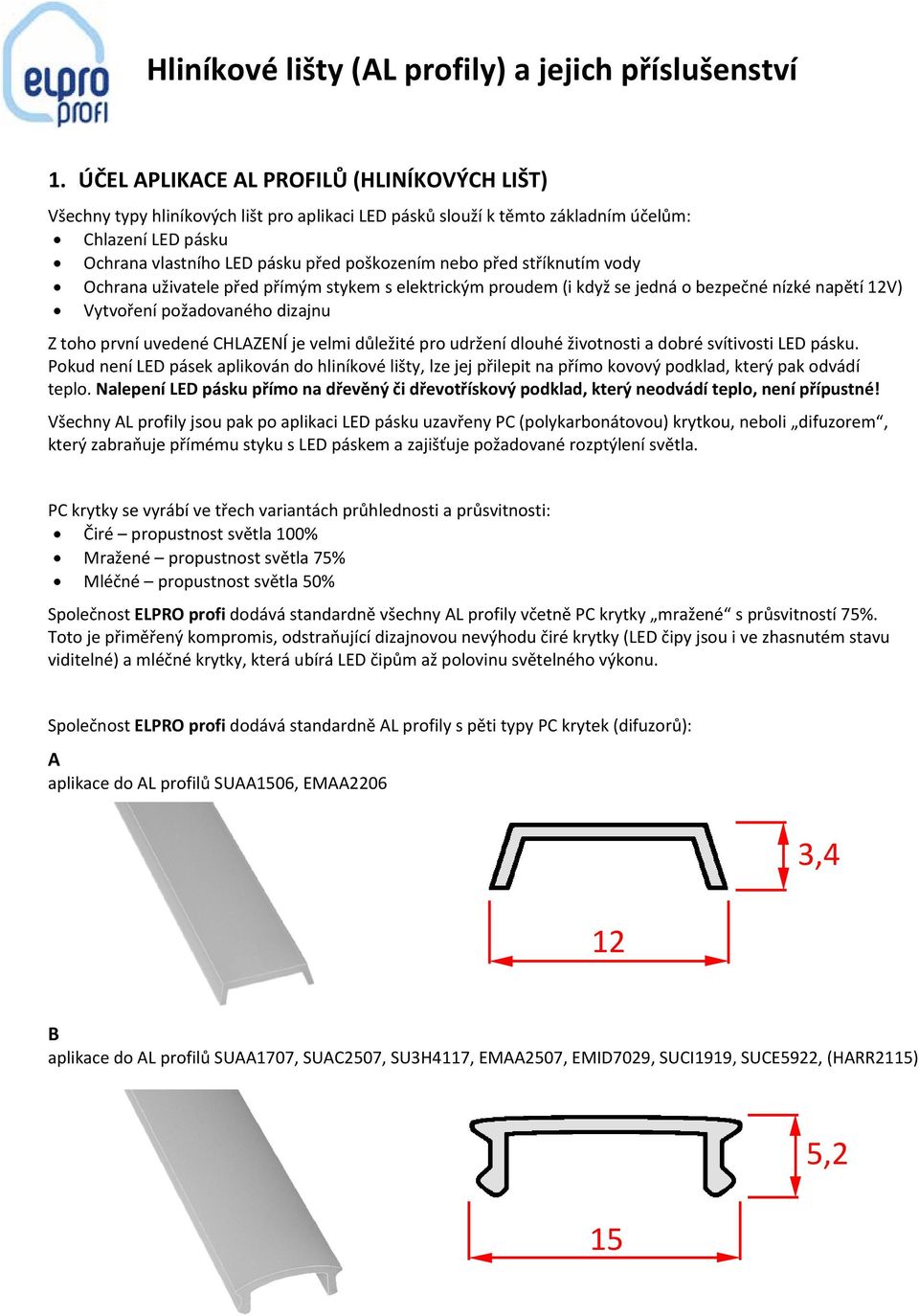

1 Hliníkové lišty (AL profily) a jejich příslušenství 1. ÚČEL APLIKACE AL PROFILŮ (HLINÍKOVÝCH LIŠT) Všechny typy hliníkových lišt pro aplikaci LED pásků slouží k těmto základním účelům: Chlazení LED pásku Ochrana vlastního LED pásku před poškozením nebo před stříknutím vody Ochrana uživatele před přímým stykem s elektrickým proudem (i když se jedná o bezpečné nízké napětí 12V) Vytvoření požadovaného dizajnu Z toho první uvedené CHLAZENÍ je velmi důležité pro udržení dlouhé životnosti a dobré svítivosti LED pásku. Pokud není LED pásek aplikován do hliníkové lišty, lze jej přilepit na přímo kovový podklad, který pak odvádí teplo. Nalepení LED pásku přímo na dřevěný či dřevotřískový podklad, který neodvádí teplo, není přípustné! Všechny AL profily jsou pak po aplikaci LED pásku uzavřeny PC (polykarbonátovou) krytkou, neboli difuzorem, který zabraňuje přímému styku s LED páskem a zajišťuje požadované rozptýlení světla. PC krytky se vyrábí ve třech variantách průhlednosti a průsvitnosti: Čiré propustnost světla 100% Mražené propustnost světla 75% Mléčné propustnost světla 50% Společnost ELPRO profi dodává standardně všechny AL profily včetně PC krytky mražené s průsvitností 75%. Toto je přiměřený kompromis, odstraňující dizajnovou nevýhodu čiré krytky (LED čipy jsou i ve zhasnutém stavu viditelné) a mléčné krytky, která ubírá LED čipům až polovinu světelného výkonu. Společnost ELPRO profi dodává standardně AL profily s pěti typy PC krytek (difuzorů): A aplikace do AL profilů SUAA1506, EMAA ,4 B aplikace do AL profilů SUAA1707, SUAC2507, SU3H4117, EMAA2507, EMID7029, SUCI1919, SUCE5922, (HARR2115) 15 5,2

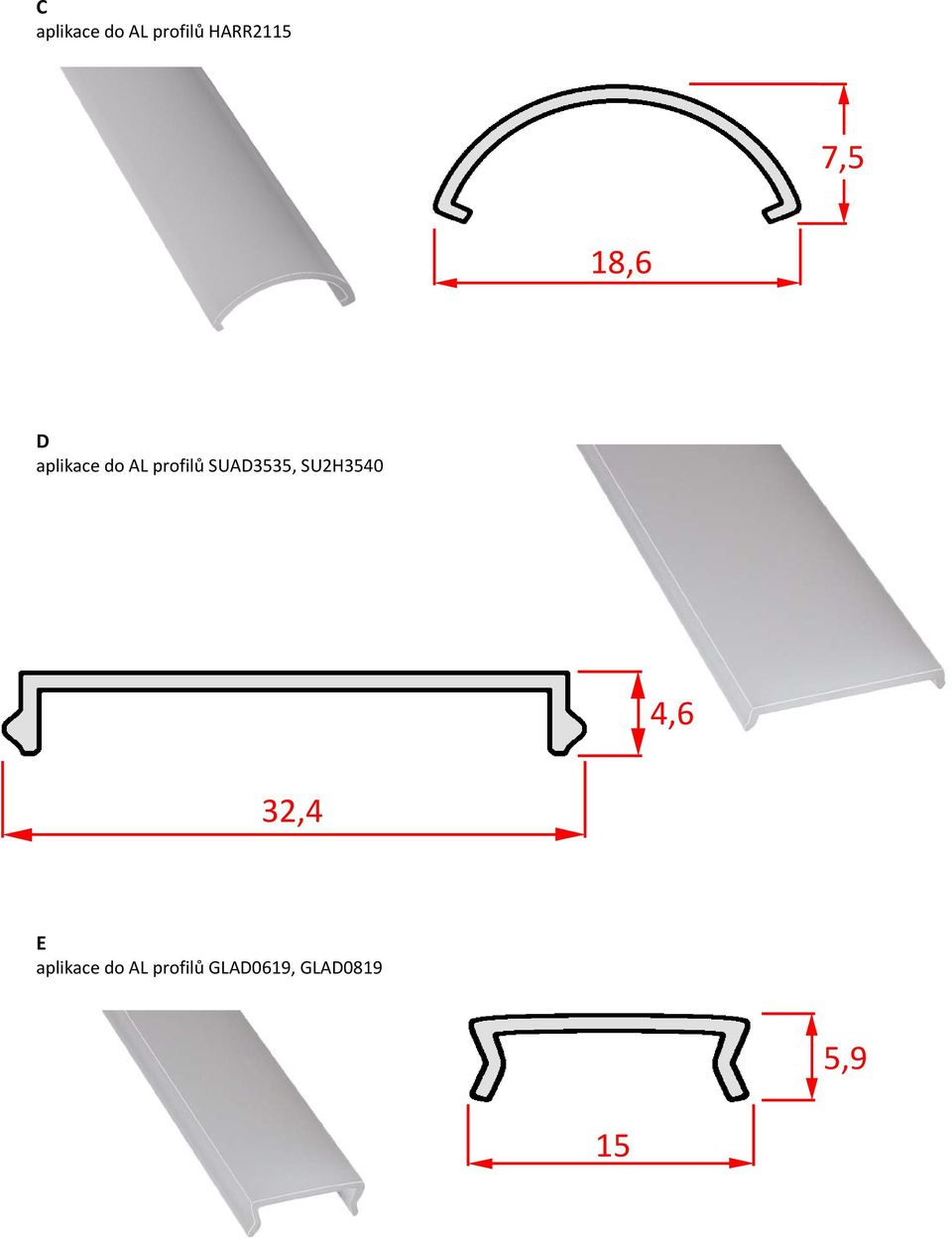

2 C aplikace do AL profilů HARR2115 7,5 18,6 D aplikace do AL profilů SUAD3535, SU2H3540 4,6 32,4 E aplikace do AL profilů GLAD0619, GLAD0819 5,9 15

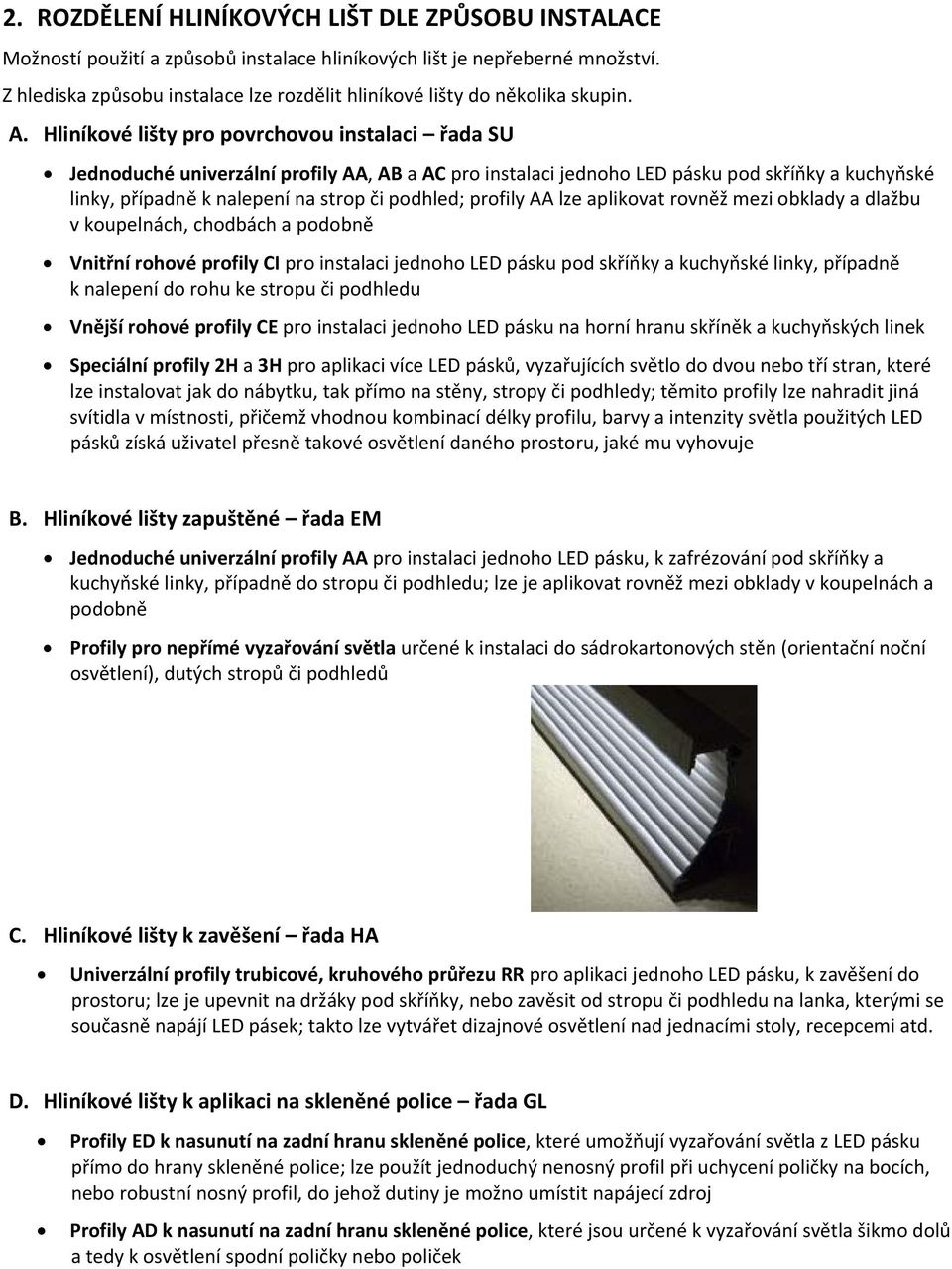

3 2. ROZDĚLENÍ HLINÍKOVÝCH LIŠT DLE ZPŮSOBU INSTALACE Možností použití a způsobů instalace hliníkových lišt je nepřeberné množství. Z hlediska způsobu instalace lze rozdělit hliníkové lišty do několika skupin. A. Hliníkové lišty pro povrchovou instalaci řada SU Jednoduché univerzální profily AA, AB a AC pro instalaci jednoho LED pásku pod skříňky a kuchyňské linky, případně k nalepení na strop či podhled; profily AA lze aplikovat rovněž mezi obklady a dlažbu v koupelnách, chodbách a podobně Vnitřní rohové profily CI pro instalaci jednoho LED pásku pod skříňky a kuchyňské linky, případně k nalepení do rohu ke stropu či podhledu Vnější rohové profily CE pro instalaci jednoho LED pásku na horní hranu skříněk a kuchyňských linek Speciální profily 2H a 3H pro aplikaci více LED pásků, vyzařujících světlo do dvou nebo tří stran, které lze instalovat jak do nábytku, tak přímo na stěny, stropy či podhledy; těmito profily lze nahradit jiná svítidla v místnosti, přičemž vhodnou kombinací délky profilu, barvy a intenzity světla použitých LED pásků získá uživatel přesně takové osvětlení daného prostoru, jaké mu vyhovuje B. Hliníkové lišty zapuštěné řada EM Jednoduché univerzální profily AA pro instalaci jednoho LED pásku, k zafrézování pod skříňky a kuchyňské linky, případně do stropu či podhledu; lze je aplikovat rovněž mezi obklady v koupelnách a podobně Profily pro nepřímé vyzařování světla určené k instalaci do sádrokartonových stěn (orientační noční osvětlení), dutých stropů či podhledů C. Hliníkové lišty k zavěšení řada HA Univerzální profily trubicové, kruhového průřezu RR pro aplikaci jednoho LED pásku, k zavěšení do prostoru; lze je upevnit na držáky pod skříňky, nebo zavěsit od stropu či podhledu na lanka, kterými se současně napájí LED pásek; takto lze vytvářet dizajnové osvětlení nad jednacími stoly, recepcemi atd. D. Hliníkové lišty k aplikaci na skleněné police řada GL Profily ED k nasunutí na zadní hranu skleněné police, které umožňují vyzařování světla z LED pásku přímo do hrany skleněné police; lze použít jednoduchý nenosný profil při uchycení poličky na bocích, nebo robustní nosný profil, do jehož dutiny je možno umístit napájecí zdroj Profily AD k nasunutí na zadní hranu skleněné police, které jsou určené k vyzařování světla šikmo dolů a tedy k osvětlení spodní poličky nebo poliček

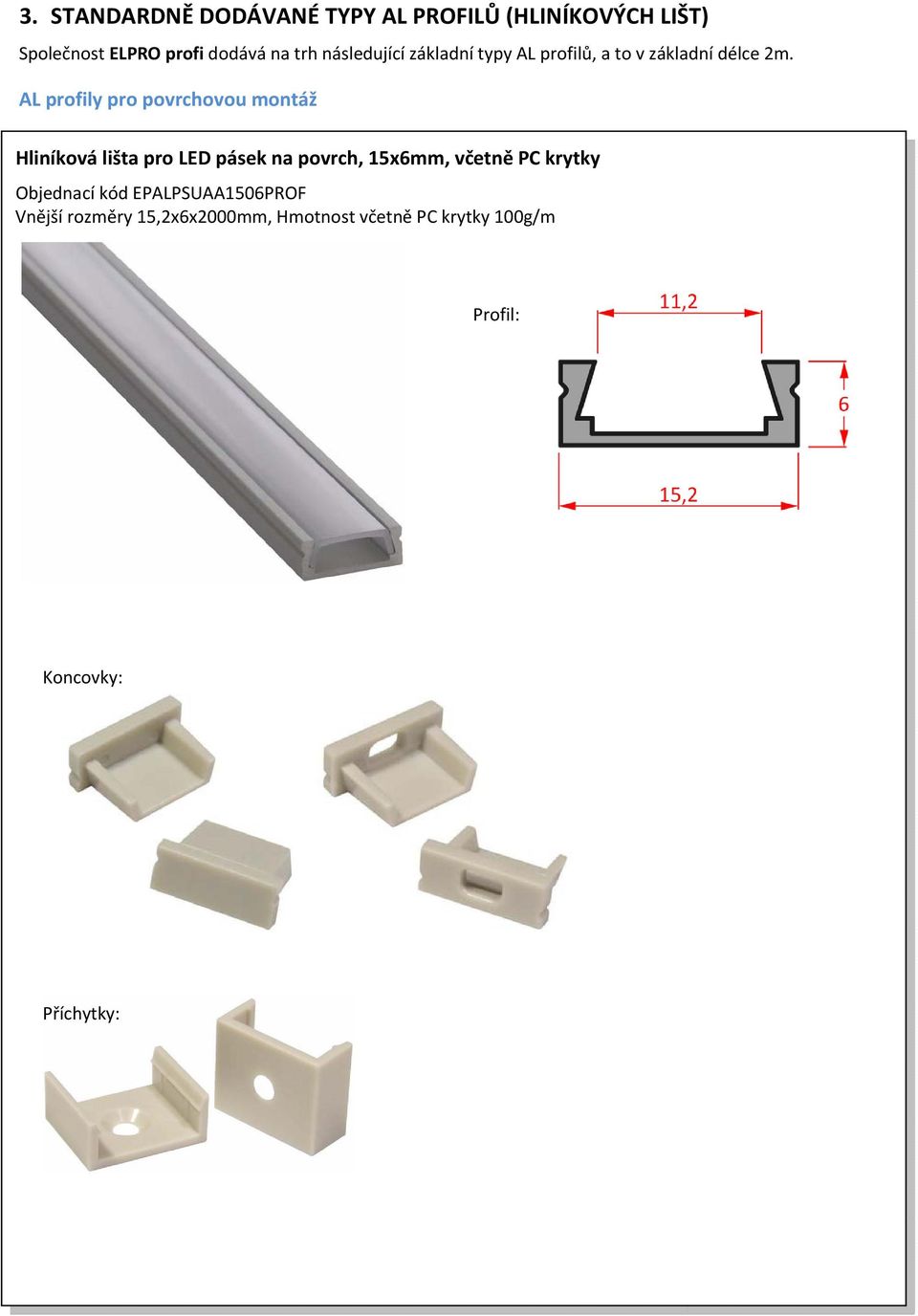

4 3. STANDARDNĚ DODÁVANÉ TYPY AL PROFILŮ (HLINÍKOVÝCH LIŠT) Společnost ELPRO profi dodává na trh následující základní typy AL profilů, a to v základní délce 2m. AL profily pro povrchovou montáž Hliníková lišta pro LED pásek na povrch, 15x6mm, včetně PC krytky Objednací kód EPALPSUAA1506PROF Vnější rozměry 15,2x6x2000mm, Hmotnost včetně PC krytky 100g/m Příchytky:

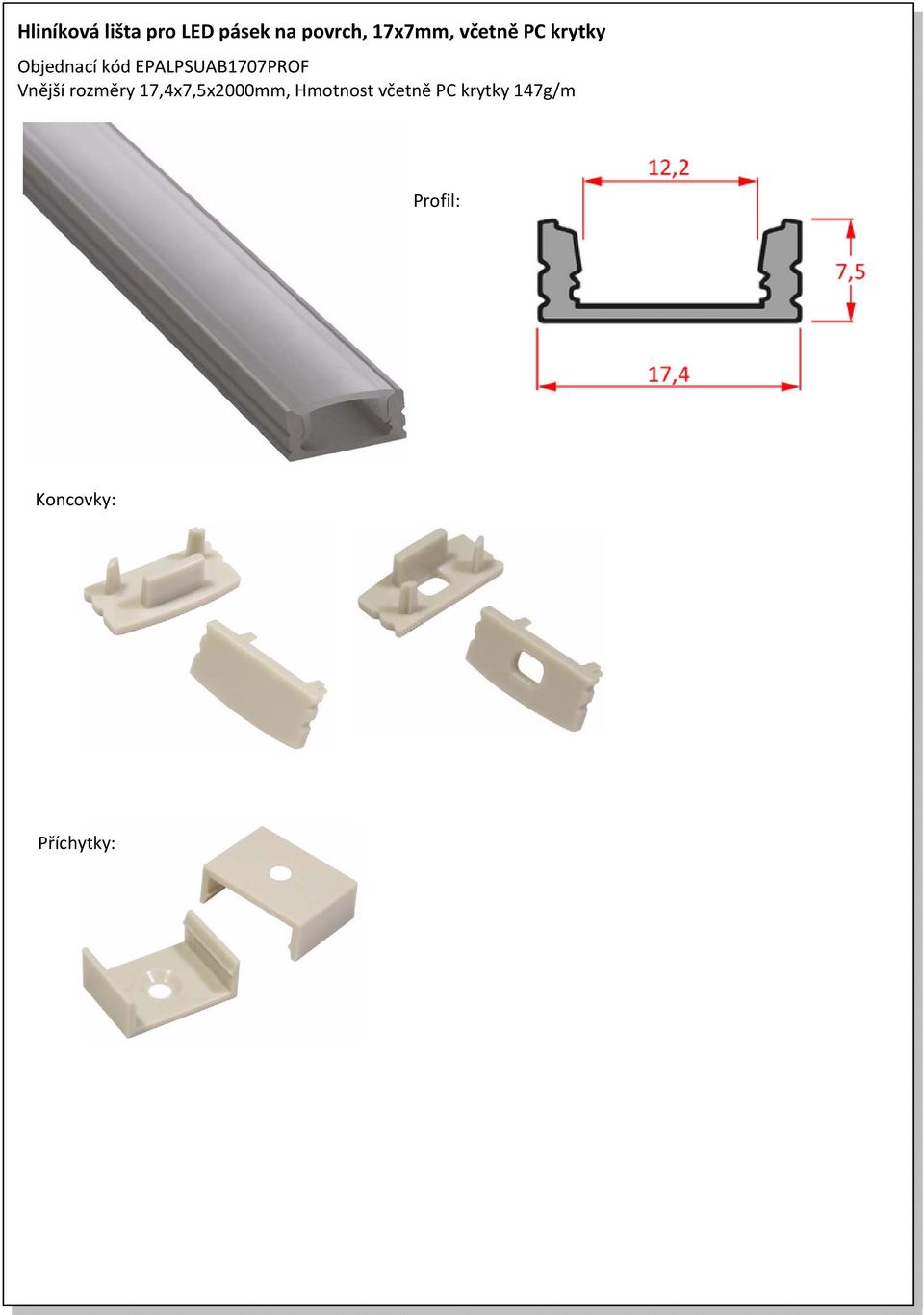

5 Hliníková lišta pro LED pásek na povrch, 17x7mm, včetně PC krytky Objednací kód EPALPSUAB1707PROF Vnější rozměry 17,4x7,5x2000mm, Hmotnost včetně PC krytky 147g/m Příchytky:

6 Hliníková lišta pro LED pásek kompaktní na povrch, 52x7mm, včetně PC krytky Objednací kód EPALPSUAC5207PROF Vnější rozměry 52,1x7,5x2000mm, Hmotnost včetně PC krytky 311g/m Příchytky:

7 Hliníková lišta pro 1 až 2 LED pásky na povrch nebo k zavěšení, 35x35mm, včetně PC krytky Objednací kód EPALPSUAD3535PROF Vnější rozměry 35x35x2000mm, Hmotnost včetně PC krytky g/m Příchytky:

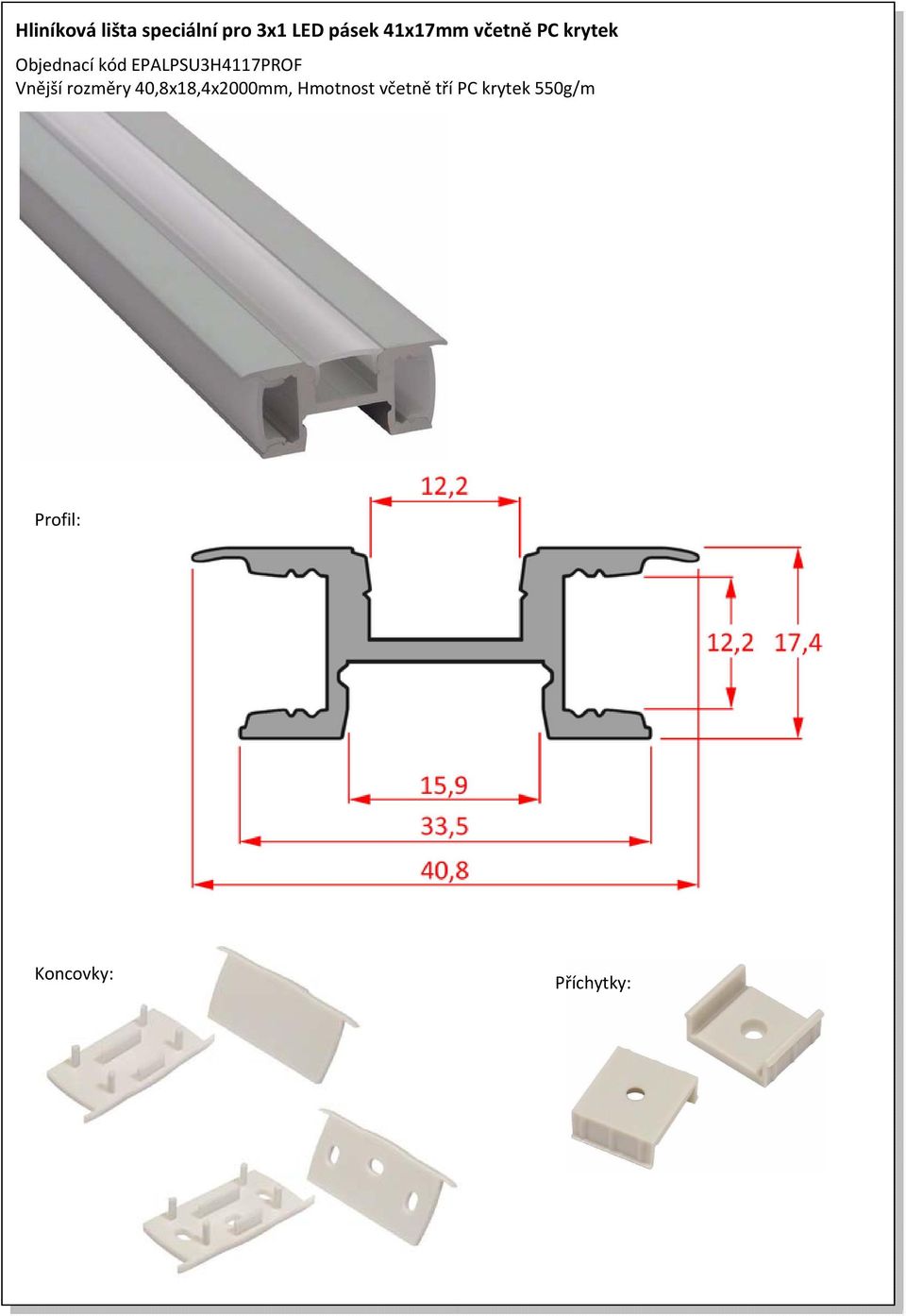

8 Hliníková lišta speciální pro 3x1 LED pásek 41x17mm včetně PC krytek Objednací kód EPALPSU3H4117PROF Vnější rozměry 40,8x18,4x2000mm, Hmotnost včetně tří PC krytek 550g/m Příchytky:

9 AL profily speciální na povrch a do prostoru, pro vytvoření individuálních nástěnných svítidel Hliníková lišta speciální pro 2 až 4 LED pásky, 35x40mm, včetně PC krytek Objednací kód EPALPSU2H3540PROF Vnější rozměry 35x40x2000mm, Hmotnost včetně dvou PC krytek 696g/m Aplikace:

10 Hliníková lišta pro připevnění profilu SU2H3540, 35x41mm, bez krytky Objednací kód EPALPSUBH3541PROF Vnější rozměry 35x41,6x2000mm, Hmotnost 551g/m

11 AL profily rohové (do vnitřního rohu a na vnější hranu) Hliníková lišta pro LED pásek vnitřní rohová, 19x19mm, včetně PC krytky Objednací kód EPALPSUCI1919PROF Vnější rozměry 18,5x18,5x2000mm, Hmotnost včetně PC krytky 264g/m Příchytky:

12 Hliníková lišta pro LED pásek vnější rohová, 59x22mm, včetně PC krytky Objednací kód EPALPSUCE5922PROF Vnější rozměry 59,2x21,7x2000mm, Hmotnost včetně PC krytky 868g/m

13 AL profily zapuštěné, k zafrézování Hliníková lišta pro LED pásek k zafrézování, 22x6mm, včetně PC krytky Objednací kód EPALPEMAA2206PROF Vnější rozměry 22x6x2000mm Drážka pro instalaci lišty: š.16mm x h.6mm, Hmotnost včetně PC krytky 100g/m

14 Hliníková lišta pro LED pásek k zafrézování, 24x7mm, včetně PC krytky Objednací kód EPALPEMAB2407PROF Vnější rozměry 23,7x7,5x2000mm Drážka pro instalaci lišty: š.18mm x h.7mm, Hmotnost včetně PC krytky 161g/m

15 Hliníková lišta pro LED pásek k zapuštění pro nepřímé vyzařování světla, 70x29mm, včetně PC krytky Objednací kód EPALPEMID7029PROF Vnější rozměry 70x29,2x2000mm Drážka pro instalaci lišty: š.61mm, Hmotnost včetně PC krytky 691g/m Příchytky:

16 AL profily trubicové, s kruhovým průřezem Hliníková lišta pro LED pásek trubicová, Ø20,8mm, včetně PC krytky Objednací kód EPALPHARR2115PROF Vnější rozměry Ø20,8x15x2000mm, Hmotnost včetně PC krytky 330g/m Držák: Sada závěsných lanek:

17 AL profily pro aplikaci na skleněné police Hliníková lišta pro LED pásek na skleněnou polici 6mm, se spodním vyzařováním světla, včetně PC krytky Objednací kód EPALPGLAD0619PROF Vnější rozměry 20,4x19,4x2000mm, Hmotnost včetně PC krytky 287g/m

18 Hliníková lišta pro LED pásek na skleněnou polici 8mm, se spodním vyzařováním světla, včetně PC krytky Objednací kód EPALPGLAD0819PROF Vnější rozměry 20,4x21,4x2000mm, Hmotnost včetně PC krytky 292g/m

19 Hliníková lišta pro LED pásek na skleněnou polici 8mm, s vyzařováním světla do hrany Objednací kód EPALPGLED0821PROF Vnější rozměry 21x12x2000mm, Hmotnost 139g/m

20 AL profil speciální k upevnění na stěnu a k uchycení skleněné police Hliníková lišta pro LED pásek pro uchycení skleněné police 8mm, s vyzařováním světla do hrany Objednací kód EPALPGLED0835PROF Vnější rozměry35,4x60,8x2000mm, Hmotnost 764g/m
