1 GPS Tracker Software návod na obsluhu Obsah I. Príprava 1 II. Manuálne sledovanie pomocou Google Earth 1 III. Sledovanie cez PDA / telefón 2 IV. Sledovanie cez GPRS Monitor Software na CD (inštalácia na PC) V. Sledovanie cez GPRS Web-server monitorovacie centrum I. Vložte GSM SIM kartu do zariadenia a prihláste sa do služby GPRS. Uistite sa, že SIM karta môže prijímať prichádzajúce hovory, hovory nebudú presmerované, a PIN kód je skrytý. Zapnite Tracker. II. Manuálne sledovanie pomocou Google Earth 2.1 Vyberte v Trackeri číslo SIM karty, to zaistí spojenie a automaticky sa vám vráti SMS s webovým odkazom a zemepisnou dĺžkou a šírkou v reálnom čase. 2.2.Nainštalujte softvér z CD. Vložte ho do vášho počítača a otvorte Google Earth. Do textového poľa zadajte dĺžku a šírku a kliknite OK pre určenie presnej polohy sledovaného zariadenia. III. Sledovanie cez PDA / telefón 3.1 Kliknite na webový odkaz, kdekoľvek a kedykoľvek môžete vidieť presnú polohu, ktorú dostanete prostredníctvom SMS správy do vášho PDA / mobilného telefónu Táto funkcia vyžaduje podporu reprodukcie obrazu a Wifi.

2 IV. Sledovanie pomocou softvéru GPRS Monitor na CD (inštalácia na počítači) 4.1 Počítač je mini-server, tento software nepodporuje väčšie serveri. Tento software môže monitorovať až 255 cieľov v PC. GPRS presun dát z PC do trackeru funguje nasledujúcim spôsobom: 4.2. IMEI kontrola: Pošlite textovú správu s príkazom "IMEI + heslo" do zariadenia. Príklad: Pošlite SMS "imei123456" do zariadenia a bude vám preposlané späť IMEI číslo s 15 číslicami 4.3. nastavenie APN APN je štandard pre názov prístupového bodu a líši sa medzi krajinami. Ak chcete zistiť viac informácií o vašom miestnom APN, mali by ste sa poradiť so správcom vašej miestnej GPRS siete Pošlite SMS s "apn medzera + miestne APN". Ak je pripojenie úspešné, dostane SMS so správou "APN OK" Príklad: Pošlite SMS "apn CMNET". Poznámka: je heslo a CMNET APN Čínsky prevádzkovateľ siete. 4.4 GPRS konfigurácia prihlasovacieho užívateľského mena a hesla Vo väčšine krajín, nie je potrebné pre aplikáciu GPRS používať užívateľské meno alebo heslo. V krajinách, kde sa vyžaduje užívateľské meno a heslo, postupujte nasledovne Pošlite SMS "up medzera + užívateľ + heslo". Ak bolo nastavenie úspešne, dostane SMS "Užívateľské meno, heslo OK" Príklad: Pošlite SMS "up Jonnes " trackeru. Poznámka: je heslo trackeru, Jonnes používateľského mena a heslo GPRS 4.5 Nastavenie IP adresy a portu Pošlite SMS "adminip medzera + IP adresa + číslo portu". Po úspešnom pripojení dostanete správu "Adminip OK" Príklad "adminp ". Poznámka: je heslo IP -Adresa verejnej siete, číslo portu Ako získať verejnú IP adresu? Pre užívateľov ADSL, ktorý majú router funkciu deaktivovanú: pravým tlačidlom stlačte ikonu Nastavenia siete (My Network Settings) v WinNT / 2000/2003 / XP, kliknite na položku Vlastnosti (Properties) a vyberte miestne pripojenie vo vyskakovacom okne. Verejná IP adresa sa zobrazí v ľavom dolnom rohu Pre užívateľov ADSL s aktivovanou router funkciou : aktuálna IP adresa je interná IP adresa ako napr.: Aby ste získali verejnú IP adresu, je nutné zistiť všetky IP adresy routera. Napíšte IP adresu vášho routera do vyhľadávacieho okna vášho Internet Explorera a stlačte Enter pre prihlásenie sa do vášho konfiguračného rozhrania. Zariadenie si vypýta užívateľské meno a heslo routeru. Toto nájdete v návode na obsluhu vášho routera. Dôležité: Verejná IP adresa nie je stála, neustále sa mení. Zakaždým, keď sa pripojíte k internetu, je potrebné znovu a znovu zopakovať tento postup Aké porty môžu byť nakonfigurované? Jeden port v rozsahu od 1024 do , pokiaľ nie je určený len pre jednu službu, môže byť použitý pre mnoho služieb. Zadajte príkaz Netstat vo Win 2000 / XP / Server 2003 aby ste zistili, ktoré porty sú aktívne Kliknite na Star/Run a zadajte "cmd" do príslušného poľa. Teraz zadajte "Netstat-a-n" a stlačte Enter. Zobrazí sa číslo a stav portu spolu s TCP a UDP v číselnej forme

3 Všetky porty, ktoré sú zobrazené sú obsadené a nedostupné. Vyberte číslo v rozsahu od 1024 do , ktoré nie je zobrazené Dôležité: Nastavenie portov, routera a nastavenia systému pomocou Mapa Monitor centra by mali byť identické Zmena režimu medzi "SMS" a "GPRS" Pošlite SMS "GPRS + heslo" do zariadenia, zobrazí sa správa "GPRS ok!" Režim GPRS je aktívny Pošlite SMS "SMS + heslo" do zariadenia, zobrazí sa správa "SMS ok!" Režim SMS je aktívny Router Port Mapovanie ADSL užívatelia s router funkciou majú mapovanie portov deaktivované, pretože ho nepotrebujú Pre užívateľov, ktorí sa automaticky pripájajú k internetu cez router, je aktivácia mapovania portov povinná Čo je potrebné pre mapovanie portov? Dáta GPS sú odoslané do počítača pomocou dodaného nainštalovaného softvéru ako je zobrazené v schéme nižšie. Sledovacie zariadenie odosiela informácie GPS cez operátora bezdrôtovej siete GPRS. Tieto údaje sú následne odosielané prostredníctvom internetových liniek do routera. Počítač je pripojený k routeru. Aby to bolo možné, musí byť router nastavený tak, aby bol WAN odoslaný do počítača Po prvé, otvorte svoj internetový prehliadač a zadajte do poľa adresy, IP adresu vášho routera (dozviete sa ju z manuálu k routeru) a. Zobrazí sa stránka nastavenia routeru. Stačí sa len prihlásiť a zobrazia sa nastavenia prístupu k mapovaniu portov. Tu musíte povoliť presmerovanie na port 7070 na počítači, ktorý používate. Musia byť povolené všetky protokoly prenosu. Zvlášť dôležitý je prenos TCP.

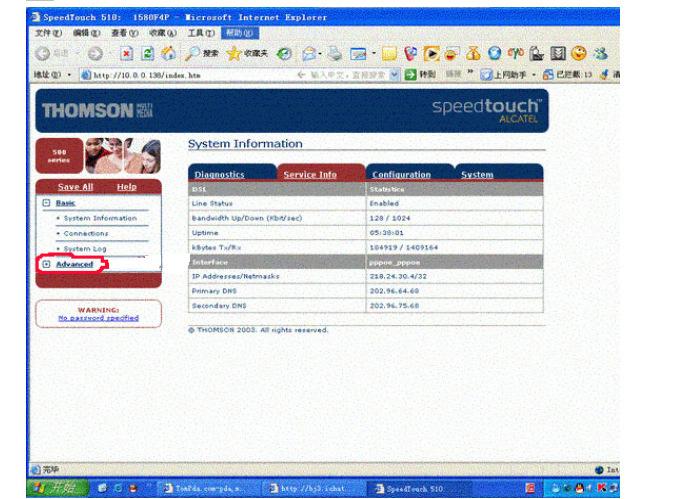

4 4.7.5 Príklad: Nastavenie mapovania portov na routery ALCATEL Spustite internetový prehliadač a zadajte IP v adresnom riadku. Tým sa otvorí stránka s nastavením ALCATEL Po prihlásení kliknite na "Advanced" na ľavej strane obrazovky

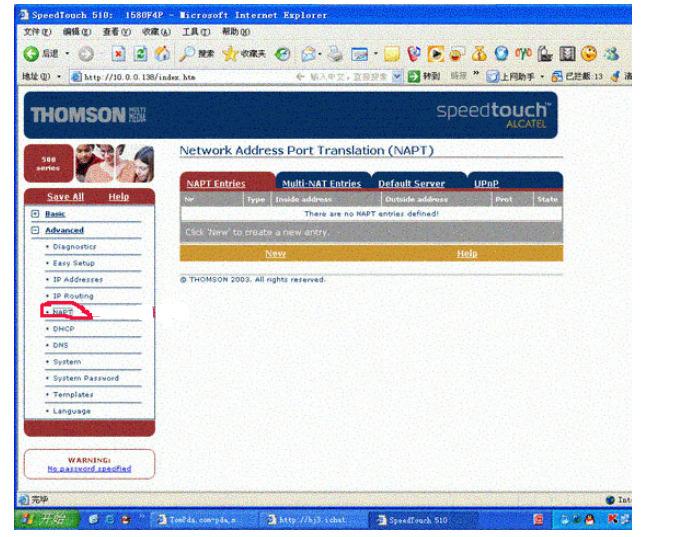

5 Otvorí sa ponuka. Vyberte NAPT Toto užívateľské rozhranie sa líši podľa výrobcu. Ak sa nevyznáte vo svojej ponuke, obráťte sa na výrobcu vášho routeru. Zobrazí sa stránka nastavení NAPT.

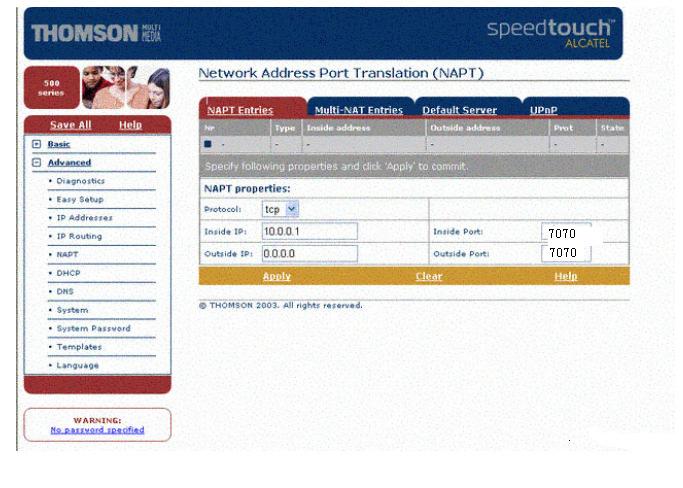

6 Teraz je potrebné vyplniť polia nasledovne Vyberte režim TCP a zadajte do poľa pre internú IP adresu. Zadajte 7070 v poli pre vstupný a výstupný port. Po dokončení konfigurácie, kliknite na tlačidlo "Apply" (Použiť) pre uloženie nastavení. Na záver je potrebné uložiť nastavenia, kliknite na tlačidlo v ľavom hornom rohu "Save All". Nastavenia sú teraz uložené a musia byť znovu zadané, ak ste aktualizovali firmware routera. Teraz je potrebné reštartovať router Môžete nainštalovať mapu. Softvér nájdete pod Windows NT /2000/2003/XP 4.9 Kliknite na ikonu a inštalácia sa spustí. Môže to trvať niekoľko minút

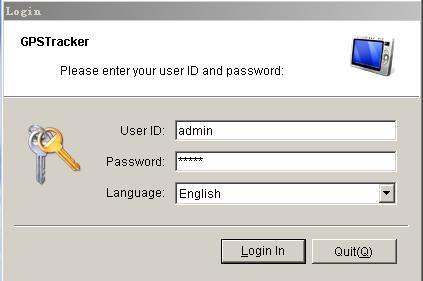

7 4.10 Kliknite na ikonu na vašej ploche, pokračujte v inštalácii a potom sa prihláste Zadajte "admin" ako užívateľské meno a heslo a vyberte požadovaný jazyk Kliknite na tlačidlo Login pre prihlásenie sa do mapy 4.13 Pravým tlačidlom myši kliknite na "Terminal list" a vyberte "Add Groups" pre pridanie skupiny. Ak ste si vybrali konkrétnu skupinu, kliknite na tlačidlo "Add Group branches" pre vytvorenie podskupiny. Teraz vyberte podskupinu a kliknite na Add Terminal. Otvorí sa ďalšie okno..

8 Zadajte číslo IMEI zariadenia a Terminal ID a kliknite na "Save" pre uloženie nastavených hodnôt. pozor :Každé číslo IMEI je v trackeri len raz a je možné ho zadať iba do počítača. To znamená, že toto číslo môže byť zadané iba v jednom počítači. Použitie v inom počítači nie je možné. Ak chcete zadať číslo IMEI do iného počítača, obráťte sa na servisného technika alebo predajcu Nastavenie systémového čísla portu: Kliknite na ikonu System Settings a vyberte platnú IP počítača v poli "server"; "0" je neplatná. Potom zadajte číslo portu do poľa Point NO. Kliknite na tlačidlo "Save" pre uloženie nastavenia. Poznámka: Ak používate router, bezdrôtový router alebo bezdrôtovú sieťovú kartu bude zodpovedajúca IP adresa systému zmenená. Túto platnú IP adresu budete musieť nájsť sami. Ak máte správne číslo nájdené, prosím, nemeňte nastavenia a uložte ich Kliklinte na ikonu Start Receiving pre spustenie softvéru mapovania. Môže trvať maximálne minútu kým sa funkcia spustí, inak sa GPRS nemôže pripojiť Vyberte Terminal zo zoznamu. Ako je znázornené nižšie:

9 4.17. Jednoduchá lokalizácia: Otvorte ikonu Terminal Control v okne ovládanie terminálu a kliknutím spustite funkciu "Single Track". Nasledujúca obrazovka zobrazuje informácie, ako je meno, zemepisná dĺžka a šírka požadovaného terminálu. Pozícia je tiež indikovaná červenou bodkou na mape. Karte Hybrid-Karte Satellitenbild 4.18 Multi Lokalizácia: Kliknutím vyberte "multi-track" a interval, v ktorom bude prebiehať vyhľadávanie (každých 10s, 15s, 20s, 30s, 1 M, 5m, 10m, 30m, 1H, 5H, 10h alebo 24h ) Zrušenie multi lokalizácie: kliknite znovu na "multi-track" pre zrušenie funkcie. Zobrazí sa správa "Multi-track zrušenie OK", keď bolo zrušeniu úspešné.

10 4.20. Zastavenie alarmu: Kliknite na "Stop Alarm" pre zastavenie alarmu. Hlásenie "Alarm Halt OK" sa objaví, keď bol alarm úspešne zastavený Pohybový alarm: Kliknite na tlačidlo "Move Alarm" pre aktiváciu tejto funkcie. Ak sa zariadenie pohybuje o viac ako 200m, každé 3m sa zobrazí alarm. Ak chcete ukončiť túto funkciu, kliknite na "Displacement Alarm" Alarm rýchlosť: Vložte do poľa "Speed Limitation" hodnotu medzi 10 ~ 300 a potom kliknite na "Over Speed Alarm" na odoslanie príkazu do tohto zariadenia. Ak dôjde k prekročeniu rýchlosti, každé 3m vám bude poslaný alarm. Pre zrušenie funkcie, kliknite opäť na "Overspeed alarm" Nastavený čas: Kliknite na "Terminal Time" nastavte čas GPS zariadenia SOS: V prípade núdze, stlačte tlačidlo SOS po dobu dlhšiu ako 3 sekundy. Každé 3m sa potom zobrazí alarm. Ak chcete vypnúť alarm, kliknite na tlačidlo "Alarm Stop" Management skupín: Vyberte vytvorenú skupinu zo zoznamu Terminal list a kliknite na ňu pravým tlačidlom myši. Teraz môžete pridať terminál k číslu IMEI alebo odobrať terminál zo zoznamu. Pozri obrázok: Terminal Management: Vyberte terminál zo zoznamu a kliknite naň pravým tlačidlom myši. Teraz môžete zmeniť info, pozrieť sa na históriu alarmov, pridať terminály alebo ich odstrániť, atď.

11 4.27. Prehranie trasy: Kliknite na tlačidlo "Route Repeat", aby ste mohli nahranú trasu opäť sledovať Ručné sledovanie: Kliknite na "Manual track" pre spustenie tejto funkcie Zmena hesla: Tu môžete zmeniť prístupové heslo pre tento program

12 4.30. Funkcia zrušenia: Kliknite na "Stop Receiving" a zrušíte všetky dátové prenosy Program môže použiť viac portov naraz, ale ukazuje len jednu aktuálnu polohu. Ak chcete zobraziť aktuálnu pozíciu iných portov, vyberte jeden z nich zo zoznamu Multi lokalizácia je možná iba pre jeden port v jednom čase. Za účelom sledovania iných port, musíte najprv deaktivovať multi lokalizáciu súčasných portov Pre prepnutie z GPRS do režimu SMS odošlite nasledujúcu SMS "SMS + heslo". Dostanete späť odpoveď "SMS OK", ak je režim SMS aktívny. V. Sledovanie cez GPRS Monitor Center webový server 5.1. Ak používate predvolené APN, IP adresu a port (predvolená APN je CMNET, IP je port 9000) a chcete použiť Monitor Center webový server v Číne, môžete preskočiť priamo na bod 2,3 a 4. Obr. Ostatní používatelia musia postupovať podľa nasledujúcich bodov Web Sever je ľahko ovládateľný a nájde Tracker rýchlo a spoľahlivo z ľubovoľného počítača s prístupom na internet. Môžete sledovať až cieľov Nájdite číslo IMEI Zapnite Tracker, pošlite SMS "IMEI + heslo" a dostanete 15-miestne číslo IMEI cez SMS späť do telefónu Používanie serveru je bez poplatku prvý mesiac po dodaní zariadení z továrne. Po tom platíte $ 8US za Tracker (cca 50CH /prístroj) s doživotným servisom. Musíte nám poskytnúť vaše číslo IMEI 5.3 konfigurácia APN Podrobnosti APN sa líšia medzi krajinami. Obráťte sa na miestneho GPRS operátora aby ste získali detailné informácie platné vo vašej krajine.

13 Odošlite SMS s "APN +" heslo "+ medzera + APN vášho GSM poskytovateľa potom, čo ste tieto informácie získali od operátora GPRS. Ak boli všetky dáta prenesené správne, dostanete nasledujúcu SMS "APN OK". 5.4 GPRS: užívateľské meno a heslo Vo väčšine krajín, sa musíte prihlásiť pomocou ID užívateľa a hesla pre GPRS, v opačnom prípade nie je spojenie nadviazané Pošlite SMS s "up +" heslo "+ medzera +" User ID "+ medzera +" GPRS heslo. Dostanete potvrdenie" užívateľ, heslo OK ". 5.5 Nastavenie IP a port Odošlite SMS: adminip + "heslo" + medzera + IP adresa + medzera + číslo portu. Dostanete SMS potvrdenie "adminip OK". 5.6 Zmena režimu medzi "SMS" a "GPRS" Pošlite SMS GPRS + "heslo do zariadenia pre prepnutie do režimu GPRS. Prístroj odošle potvrdenie "GPRS ok!" Pošlite SMS + "heslo" pre prepnutie do režimu SMS. Prístroj odošle potvrdenie "SMS ok!" 5.7 Užívateľské meno a heslo k registrácii Otvorte webovú stránku kliknite na tlačidlo "Register", zadajte požadované užívateľské meno a heslo a uložte svoj profil kliknutím na "Save". Heslo a užívateľské ID si zapamätajte Pridanie čísla IMEI Prihláste sa pomocou svojho používateľského mena a hesla a pridajte pod záložku "Terminal management" IMEI Riadené príkazy Kliknite na terminál (IMEI) zo zoznamu.

14 Potom môžete spustiť funkciu "Terminal Control" Jednoduchá lokalizácia: Stlačte Single Track Multi Lokalizácia: Vyberte požadovaný interval a potom kliknite na tlačidlo "Multi-track" Multi Lokalizácia zrušenie: Stlačte Cancel Multi Track Pohyb Alarm: Stlačte Move Alarm Rýchlosť Alarm: Stlačte Over Speed Alarm Vypnutie alarmu: Stlačte Stop Alarm Nastavenie časového pásma: Pre prerušenia dodávky ropy a energie, kliknite na tlačidlo Close Oil and Power. Táto funkcia je na výber len v GPS zariadení 103. Používajte ju opatrne, aby sa zabránilo nebezpečenstvu prerušenia cestnej premávky Pre zapnutie dodávky ropy a energie, kliknite na tlačidlo Restore Oil and Power. Táto funkcia je na výber len v GPS zariadení Aktivácia. Stlačte ARM. Táto funkcia na výber len v GPS zariadení Deaktivácia: Stlačte DisARM. Táto funkcia na výber len v GPS zariadení 103

15 Aktivácia. Stlačte ARM. Táto funkcia na výber len v GPS zariadení Deaktivácia: Stlačte DisARM. Táto funkcia na výber len v GPS zariadení Alarm a sledovanie histórie: Stlačte Alarm Log Zmeniť prístupové heslo užívateľa. Stlačte Change Password Pre prechod z režimu GPRS do režimu SMS odošlite SMS s textom SMS + "heslo" do zariadenia. Pre potvrdenie dostanete textovú správu SMS "OK".
