1 01 CZ Hybridní sušička Inovativní kombinovaná kondenzační a adsorpční technologie Energeticky efektivní úprava stlačeného vzduchu Řada CDT

2 Vysoce efektivní sušičky s nízkou spotřebou energie Energeticky úsporná duální technologie sušení Inovativní sušičky stlačeného vzduchu řady CDT od společnosti CompAir s objemovým průtokem 2,5 34 m³/min kombinují kondenzační a adsorpční technologii sušení, a zajišťují tak výrobu vysoce kvalitního stlačeného vzduchu s nízkou spotřebou energie. Rozsah tlaků 2 16 barů (g) do modelu CDT barů (g) od modelu CDT060 do CDT barů (g) od modelu CDT260 do CDT340 Teplotní rozsah 5 C 50 C okolní prostředí 5 C 65 C vstupní vzduch Objemový průtok 2,5 m³/min 34 m³/min Rosný bod Tlakový rosný bod -40 C jako standardní hodnota, lze nastavit od +3 C do -70 C Klasifikace podle normy ISO : 2010 třídy 2 pro vodu, lze nastavit od třídy 1 do 4 Energeticky úsporné řešení Unikátní kombinovaná technologie řady CDT umožňuje ve srovnání s konvenčními adsorpčními sušičkami se studenou a teplou regenerací výrazně nižší spotřebu energie. Roční náklady na energii 20000, , ,0 5000,0 2, m 3 /min Údaje vycházejí z nominálních podmínek, provozních hodin za rok, ceny energie 0,12 /kwh a specifického příkonu 5,5 kw/m³/min. studená regenerace teplá regenerace dmychadlo CDT 2

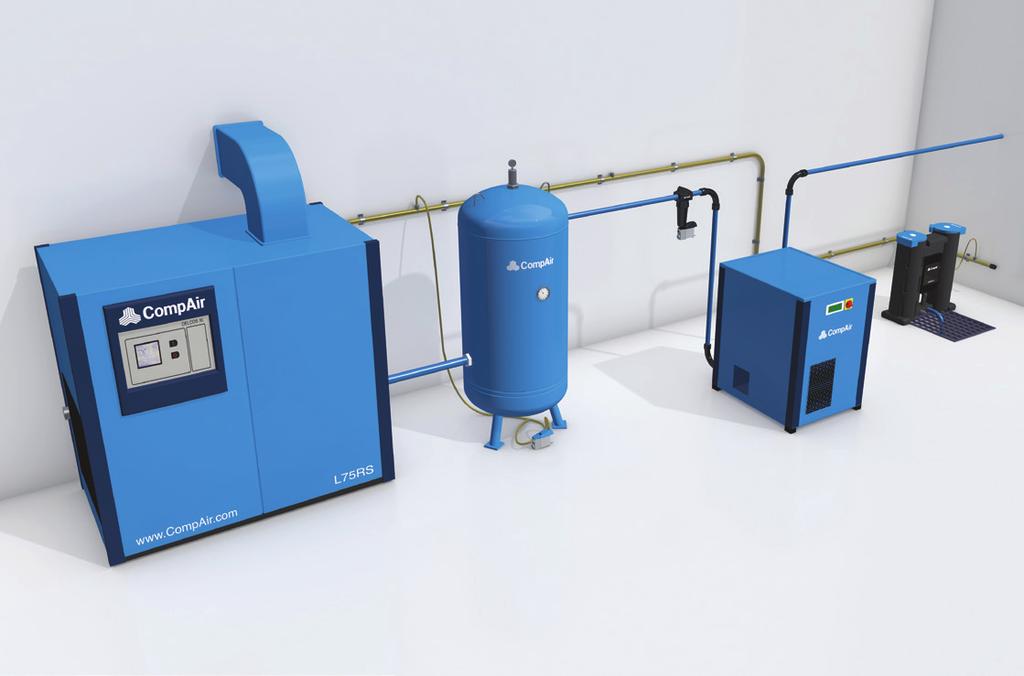

3 Sofistikovaná technologie sušení pro použití v nejnáročnějších oblastech Pokud je zapotřebí maximální kvalita stlačeného vzduchu Typické oblasti použití: potravinářský průmysl a výroba nápojů farmaceutický průmysl chemický průmysl automobilový průmysl petrochemický průmysl elektronika Hlavní výhodou oproti jiným technologiím sušení stlačeného vzduchu je zvýšení energetické účinnosti a celkové snížení nákladů na provoz. Menší potřeba proplachování vzduchem, konstantní a stabilní tlakový rosný bod na výstupu sušičky a nižší náklady na provoz a údržbu to jsou hlavní rysy této nové řady sušiček od společnosti CompAir. Instalační systém kompresor odlučovač vody odlučovač oleje / vody zásobník stlačeného vzduchu hybridní sušička stlačeného vzduchu 3

4 Duální technologie Dvoufázová technologie sušení Unikátní kombinace kondenzační a adsorpční technologie poskytuje koncovému zákazníkovi vysoce kvalitní stlačený vzduch s minimální spotřebou energie. Při tomto procesu sušení je neupravený, vlhký stlačený vzduch nejprve veden přes předfiltr, který chrání konvenční, avšak modifikovaný chladicí okruh. V této první fázi se efektivně odstraní většina vodních par z přiváděného vzduchu. Ve druhé fázi proudí vzduch přes mimořádně kompaktní adsorpční kolonu sušičky, chráněnou vysoce výkonnými filtry pro eliminaci vodních a olejových aerosolů a pevných částic. Tyto filtry jsou umístěné před a za sušičkou. V této fázi se sníží obsah vlhkosti ve vzduchu na standardní rosný bod -40 C. Suchý a čistý stlačený vzduch nakonec uniká přes patentovaný výměník tepla vzduch/vzduch, opět se ohřeje a dále pokračuje do rozvodného systému. Inovativní technologie kombinuje systém PSA (střídavá tlaková adsorpce) se systémem TSA (adsorpce se změnou teploty) a vytváří efektivní a ekonomické řešení, které splňuje všechny nároky uživatelů stlačeného vzduchu. V elektronickém řízení všech sušiček řady CDT je integrována funkce přepínání v závislosti na rosném bodu pro období s proměnlivým zatížením, která umožňuje krátkodobou návratnost pořizovacích nákladů, zatímco náklady na životní cyklus zařízení jsou minimální. Sušičky CDT mohou být vybaveny volitelným obtokem, čímž lze v případě potřeby zajistit v létě teploty rosného bodu nad nulou a v zimě pod nulou. V tomto případě se může tato duální technologie používat čistě jen jako kondenzační sušička nebo běžným způsobem v kombinaci s adsorpční částí. 4

5 Kondenzační sušička Adsorpční sušička vstup vzduchu tepelný výměník koalescenční filtr 4 cestný ventil obtok předfiltr výstup vzduchu chlazení výstup odlučovací komora chlazení vstup voda teplý vlhký vzduch studený vlhký vzduch horký suchý vzduch odvaděč kondenzátu studený suchý vzduch výparník s kapilárou teplý suchý vzduch ohřívač filtr / sušič chladicí plyn kompresor kondenzátor voda výstup chladicí kapalina otevřený ventil uzavřený ventil snímač rosného bodu prachový filtr obtok horkého plynu Kombinovaná technika kombinované výhody Unikátní kombinace kondenzační a adsorpční technologie nabízí řadu výhod, z nichž nejdůležitější je snížení celkové spotřeby energie. nižší provozní náklady oproti konvenčním adsorpčním sušičkám se studenou a teplou regenerací (menší potřeba proplachování vzduchem a nižší spotřeba energie ohřívače) není nutná pravidelná kontrola tlakových nádob stabilní teplota rosného bodu bez špiček překračujících nastavené hodnoty další úspory díky volitelnému obtokovému potrubí pro sezónní provoz další úspory při částečném zatížení (přepínání v závislosti na rosném bodu) malé rozměry inovativní digitální regulátor snížení nákladů na údržbu díky menší adsorpční náplni s delší životností 5

6 Inteligentní řešení sušičky Řídicí systémy sušiček Všechny sušičky CDT od společnosti CompAir jsou standardně vybaveny řídicí elektronikou. Od modelu CDT140 jsou sušičky k dispozici s volitelným dotykovým ovládáním. Funkce digitálních řízení kompletní řízení a indikace provozních a regeneračních fází sušičky konfigurace parametrů, poplachy a paměť poplachů servisní menu chráněné heslem poplach s bezpotenciálovými kontakty, dálkové ovládání zap/vyp, rozhraní Modbus indikace rosného bodu Volitelná dotyková obrazovka u modelů CDT140 CDT340 řízení odváděcího systému elektronickým řízením sušičky časovaný režim u všech modelů kapacitní dotyková obrazovka u modelů CDT140 CDT340 Přehled hlavních výhod Malé množství proplachovacího vzduchu pro regeneraci Až o 60 % nižší spotřeba energie oproti konvenčním adsorpčním sušičkám se studenou regenerací Nízká spotřeba energie při regeneraci Snížení nákladů na regeneraci v porovnání se systémy s teplou regenerací až o 30 % K dispozici systém hospodaření s energií Sledování rosného bodu dodávaného vzduchu umožňuje prodloužit cyklus sušení podle potřeby a zároveň šetřit energii Malé adsorpční nádoby Není nutná pravidelná kontrola tlakových nádob dle požadavků směrnice o tlakových zařízeních (PED) třídy 2 Volitelné obtokové potrubí Zamezuje zbytečné spotřebě energie, pokud je požadován pouze kladný rosný bod Filtrace při nízkých teplotách Lepší filtrace olejové mlhy, lepší kvalita vzduchu pro připojené přístroje Není nutná modifikace adsorpční vrstvy nebo výměna trysek Flexibilní řešení vhodné pro všechny provozní podmínky a požadované výkony 6

7 Hybridní sušičky CDT CDT 340 Rozsah dodávky Sušičky řady CTD CompAir jsou dodávány připravené k instalaci. Kompletní s předřazenými filtry k odloučení jemných olejových a vodních aerosolů a pevných částic v souladu s normou ISO před chladicím okruhem a před a po fázi adsorpce Přepínání v závislosti na rosném bodu je standardem u všech modelů Integrovaný časově řízený odvaděč kondenzátu u všech modelů Integrovaný odvaděč kondenzátu s řízenou hladinou u modelů CDT140 CDT340 Volitelné příslušenství: Obtok pro sezónní provoz (modely CDT060 CDT340) 7palcový barevný dotykový displej (pouze u modelů CDT140 CDT340) Technické údaje Model Proud vzduchu 1 vstup výstup Přípojky vzduchu Max. tlak Účinný průměrný příkon 2 Elektrické přípojky Síťové napětí Stupeň krytí Provozní oblast Příkon 3 ekvivalentní proplachovacímu vzduchu 230 V, 1 fázové, 50 Hz u GDDT ; 400 V, 3 fázové, 50 Hz u GDDT ; IP44 Šířka Výška Hloubka Hmotnost [m 3 /min] [BSPP-F] [bar e] [kw] [kw] [mm] [mm] [mm] [kg] CDT025 2,5-2,4 1" 16 0,94 0, CDT ,9 1" 16 1,30 0, CDT ,8 1½" 12 1,27 1, CDT ,7 1½" 12 1,94 1, CDT ,6 2" 12 2,01 2, CDT ,2 2½" 12 4,02 4, CDT ,9 2½" 12 5,17 5, ¹ ] Vztaženo k sací kapacitě kompresoru při 1 baru a při teplotě 20 C. Následné stlačení vzduchu na 7 barů při teplotě 35 C na vstupu do sušičky, 100% relativní vlhkost a teplota vzduchu 25 C, pro tlakový rosný bod -40 C. Výstupní výkon odpovídá průměrnému čistému objemu vzduchu po odečtení průměrného proudu proplachovacího vzduchu. ² ] Počítáno po celou dobu cyklu zahrnuje celkový příkon chladicího okruhu a adsorpčního ohřívače. ³ ] Proplachovací vzduch po celou dobu cyklu, hodnocen příkon vzduchového kompresoru při účinnosti 5,5 kw/m³/min. Korekční faktory pro výběr modelu řady CDT Místo instalace Teplota okolního prostředí Přívod stlačeného vzduchu Teplota Provozní tlak Médium Vstupní teplota [ C] Korekční faktor 1,22 1 0,81 0,69 0,59 0,52 0,46 0,4 Místo instalace s teplotou nad bodem mrazu ve vnitřních prostorách, v prostředí bez nebezpečí výbuchu 5 50 C 3-65 C 2 16 barů (g) do modelu CDT barů (g) od modelu CDT060 do CDT barů (g) od modelu CDT260 do CDT340 Stlačený vzduch a plynný dusík Pracovní tlak [bar e] Korekční faktor 0,62 0,75 0,87 1 1,08 1,2 1,28 1,34 1,4 1,45 1,5 1,54 1,6 Faktor pro výpočet spotřeby energie modelu řady CDT při hodnotách tlakového rosného bodu odlišných nežli -40 C a / nebo při částečném zatížení. Tlakový rosný bod [ C] Pouze chlazení Korekční faktor 0,39 0,88 0,89 0,90 0,92 1 1,31 Částečné zatížení 25% 50% 75% 100% Korekční faktor 0,66 0,82 0,94 1 Korekční faktor Pouze chladicí okruh 0,52 0,76 0,90 1 Příklad: CDT140 pracuje při tlakovém rosném bodu -20 C a se zatížením 50 % jmenovité kapacity 1] Korekční faktor naleznete ve výše uvedené tabulce: tlakový rosný bod -20 C = 0,92 : 50% zatížení = 0,82 2] Celkový příkon modelu CDT140 při jmenovitých podmínkách (viz tabulku výkonů): 2,01 + 2,37 = 4,38 kw 3] Použijte korekční faktor Celkový příkon v nových podmínkách je 4,38 x 0,39 x 0,76 = 1,3kW Příklad: CDT140 s volitelným obtokem pro sezónní provoz (aktivní pouze chladicí okruh), zařízení zatíženo na 50 % 1] Korekční faktor naleznete ve výše uvedené tabulce: Pouze chladicí okruh = 0,39 : 50% zatížení pouze s chladicím okruhem = 0,76 2] Korekční faktor použijte na celkový příkon CDT140. Nová hodnota je 4,38 x 0,39 x 0,76 = 1,3 kw 7
