1 Sada cestných ventilů/cestných ventilů pro jednotky s ventilátorem EKMVC09B7 EKMVC09B7

2 EKMVC09B7 EKMVC09B7 Sada cestných ventilů/cestných ventilů pro jednotky s ventilátorem Před instalací si pozorně přečtěte tento návod. Návodu se nezbavujte. Uložte si ho do vašeho archivu pro pozdější použití. Nesprávná instalace nebo připojení zařízení či příslušenství mohou způsobit úraz elektrickým proudem, zkrat, netěsnosti, požár nebo jiné poškození zařízení. Používejte pouze příslušenství vyrobené společností Daikin, které je navrženo speciálně pro používání s tímto zařízením, a zajistěte jeho instalaci kvalifikovaným pracovníkem. Pokud máte pochybnosti o postupu instalace nebo použití zařízení, vždy kontaktujte vašeho prodejce, aby vám poradil a poskytl další informace. Nebezpečí: úraz elektrickým proudem Před sundáním krytu ovládací skříňky, před prováděním jakéhokoliv připojení nebo před dotykem elektrických součástí vypněte přívod elektrické energie. Originální návod je v angličtině. Ostatní jazyky jsou překlady původního návodu. Tato volitelná sada musí být použita v kombinaci se sadou EKRPC a jednotkou s ventilátorem FWF nebo FWC. Jednotky jsou vybaveny přívodem a odvodem vody pro připojení k vodnímu okruhu. Tento vodní okruh smí instalovat pouze oprávněný technik a obvod musí odpovídat všem evropským a národním předpisům. Příslušenství dodávané se sadou x Pro kombinaci s jednotkami FWF je nutné pouzdro KRPB0 a karta EKRPC. Pro kombinaci s jednotkami FWC je nutné pouzdro KRPH98 a karta EKRPC. Připojení jednotky s ventilátorem k provoznímu potrubí pomocí cestného/ cestného ventilu Podrobnosti týkající se instalace jednotky s ventilátorem jsou uvedeny v instalačním návodu. Při připojování potrubí postupujte opatrně, abyste nadměrnou silou nedeformovali potrubí jednotky. Deformace potrubí může způsobit nesprávné fungování jednotky. Vniknutí vzduchu, vlhkosti nebo prachu do vodního okruhu může způsobit problémy. Při připojování vodního okruhu je proto vždy nutné dodržovat následující zásady: Používejte pouze čisté potrubí. Při odstraňování otřepů držte trubici ústím směrem dolů. Při protahování potrubí stěnami zakryjte ústí trubice tak, aby do potrubí nemohl vniknout prach ani nečistoty. K utěsnění šroubovaných spojů použijte dobré těsnění z příze. Těsnění musí být schopno odolávat tlakům a teplotám systému. Při použití kovového potrubí z jiného kovu než mosazi je třeba materiály navzájem odizolovat, aby nedocházelo ke galvanické korozi. Vzhledem k tomu, že mosaz je měkký materiál, k připojení vodního okruhu používejte vhodné nástroje. Nevhodné nástroje by mohly potrubí poškodit. Jednotky jsou určeny k použití jen v uzavřených vodních systémech. Použití otevřeného systému vodního okruhu může způsobit nadměrnou korozi potrubí vodního okruhu. Ve vodním okruhu nikdy nepoužívejte pozinkované díly. Mohlo by dojít k nadměrné korozi těchto dílů, protože ve vnitřním vodním okruhu jednotky je použito měděné potrubí. Toto zařízení není určeno pro použití v prostředí s nebezpečím výbuchu. Akční člen s ozubeným kroužkem cestný ventil (pouze pro EKMVC09B7) cestný ventil (pouze pro EKMVC09B7) Izolační páska Izolace pro ventil 6 7 O-kroužek (x pro EKMVC09B7) (x pro EKMVC09B7) 8 Vodič (v případě, že ventily jsou připojeny na stejnou jednotku s ventilátorem) V případě poškození napájecího kabelu akčního členu je nutné odstranit akční člen a nainstalovat nový. Není možné nahradit pouze samotný napájecí kabel. EKMVC09B7 + EKMVC09B7 Sada cestných ventilů/cestných ventilů pro jednotky s ventilátorem PW6-B 0.0

Přípojky vodního potrubí trubkové modely FWF Nainstalujte akční člen na těleso ventilu.

Když budete chtít akční člen uvolnit, otočte jím o proti směru hodinových ručiček.

cestný ventil FWC Výstup vody Přívod vody Odvzdušnění trubkové modely cestný ventil Upravte přívodní stranu

3 Přípojky vodního potrubí trubkové modely FWF Nainstalujte akční člen na těleso ventilu. Z ventilu sundejte modrý a červený kryt. Silně zatlačte ozubený kroužek do ventilu. Nasaďte akční člen na kroužek. Otočte akčním členem o ve směru hodinových ručiček, dokud neuslyšíte "cvaknutí". Když budete chtít akční člen uvolnit, otočte jím o proti směru hodinových ručiček. Zatlačte červené tlačítko směrem dovnitř. cestný ventil FWC Výstup vody Přívod vody Odvzdušnění trubkové modely cestný ventil Upravte přívodní stranu (A) tak, aby se vzdálenost mezi připojovacími body rovnala 0 mm. FWF 6 A 0 mm FWC 6 Odvod vody z topné spirály Přívod vody do topné spirály Odvod vody z chladicí spirály Přívod vody do chladicí spirály Odvzdušnění topné spirály 6 Odvzdušnění chladicí spirály EKMVC09B7 + EKMVC09B7 Sada cestných ventilů/cestných ventilů pro jednotky s ventilátorem PW6-B 0.0

Nainstalujte ventil na vodní potrubí. Vložte O-kroužek do přípojky vodního potrubí. V případě cestného ventilu vložte druhý O-kroužek do druhé přípojky vodního potrubí.

trubková jednotka trubková jednotka Požadovaný typ závitu na straně provozního potrubí Přívod vody Výstup vody Přívod vody pro vytápění Odvod vody z vytápění Přívod vody pro chlazení Odvod vody z

Další informace jsou uvedeny v katalogu dat. Věnujte pozornost šipce na tělese cestného ventilu. Šipka musí ukazovat dovnitř potrubí přívodu vody do jednotky s ventilátorem.

4 Nainstalujte ventil na vodní potrubí. Vložte O-kroužek do přípojky vodního potrubí. V případě cestného ventilu vložte druhý O-kroužek do druhé přípojky vodního potrubí. Nainstalujte ventil na potrubí přívodu vody. cestný ventil Připojte provozní potrubí. trubková jednotka trubková jednotka Požadovaný typ závitu na straně provozního potrubí Přívod vody Výstup vody Přívod vody pro vytápění Odvod vody z vytápění Přívod vody pro chlazení Odvod vody z chlazení Nejsou instalovány žádné ventily Je instalován cestný ventil(y) Je instalován cestný ventil(y) V případě použití cestného ventilu nastavte pokles tlaku seřízením otvoru obtoku. Další informace jsou uvedeny v katalogu dat. Věnujte pozornost šipce na tělese cestného ventilu. Šipka musí ukazovat dovnitř potrubí přívodu vody do jednotky s ventilátorem. Dávejte pozor, abyste nenainstalovali akční člen obráceně. cestný ventil Kompletní vodní okruh včetně veškerého potrubí musí být izolován, aby se předešlo možnosti kondenzace par a snížení výkonu (minimální tloušżka: 0 mm). Přesahuje-li teplota 0 C a relativní vlhkost přesahuje 80%, tloušżka těsnicího materiálu musí být nejméně 0 mm, aby se předešlo možnosti kondenzace par na povrchu těsnění. Utěsněte přípojky ventilů a potrubí. Přidejte "izolaci pro ventil" () okolo ventilu a těsnění potrubí jednotky a provozního potrubí. Uzavřete těsnění pomocí izolační pásky (). Příklad: cestný ventil Věnujte pozornost šipce na tělese cestného ventilu. Dlouhá šipka musí ukazovat dovnitř potrubí přívodu vody do jednotky s ventilátorem. V případě, že jsou na stejnou jednotku s ventilátorem instalovány ventily (trubkový modul), použijte pro instalaci druhého ventilu stejnou výše popsanou metodu. Izolace pro ventil Izolační páska EKMVC09B7 + EKMVC09B7 Sada cestných ventilů/cestných ventilů pro jednotky s ventilátorem PW6-B 0.0

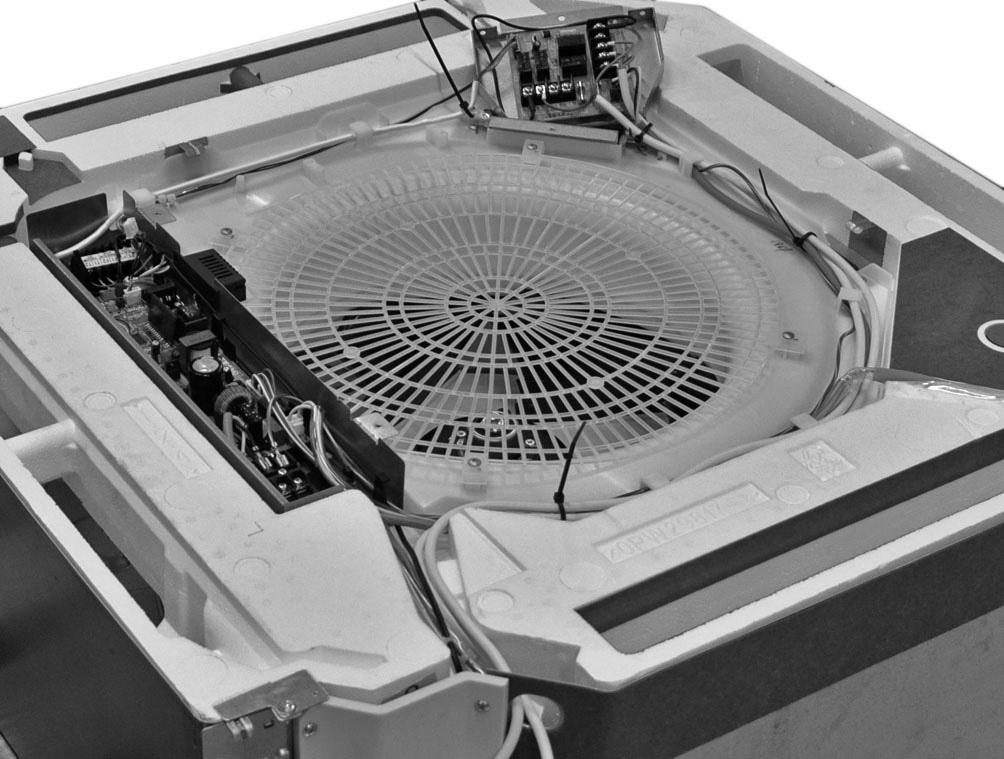

5 Elektrické přípojky Napájení Pro instalaci volitelného zařízení nevrtejte do skříně jednotky žádné otvory. Karta FWF Pro instalaci volitelného zařízení používejte pouze příslušenství dodané společností Daikin. Pro FWF CN Pouzdro KRPB0 a kartu EKRPC instalujte podle instalačního návodu dodaného se sadou KRPB0. Pro elektrické zapojení karty EKRPC: viz níže. Pro FWC Pouzdro KRPH98 a kartu EKRPC instalujte podle instalačního návodu dodaného se sadou KRPH98. Pro elektrické zapojení karty EKRPC: viz níže. X X X X FU FU CN dodávka se sadou EKRPC FWC L N EKRPC lze použít pouze pro připojení ventilů. Funkce uvedené v instalačním návodu EKRPC nelze použít. Komunikační vodič Elektrické zapojení EKRPC XA XA pro FWF a FWC CN XA X7A X X X X FU FU CN XA X0A CN Y Y dodávka se sadou EKRPC Y Y YC X X X X FU FU CN 6 Komunikace ke kartě jednotky s ventilátorem Napájecí vodič (k jednotce s ventilátorem) Pojistky A 0 V YC-Y: připojení prvního ventilu X-Y: vodič umožňující použití druhého ventilu (dodaný se sadou ventilů) 6 X-YC: připojení druhého ventilu Nesvazkujte společně vodiče nízkého a vysokého napětí. Svažte všechny vodiče pomocí dodaných spon, abyste zabránili jejich styku s kartami nebo ostrými hranami jednotky s ventilátorem. EKMVC09B7 + EKMVC09B7 Sada cestných ventilů/cestných ventilů pro jednotky s ventilátorem PW6-B 0.0

Metoda zapojení FWF V případě použití ventilů: Odizolujte vodič motoru ventilu druhého akčního členu na

0 mm Připojte X a Y pomocí vodiče dodaného se sadou (viz "Příslušenství dodávané se sadou", položka 8).

druhého ventilu Další instalace jednotek s ventilátorem: viz instalační návod jednotky s ventilátorem.

6 Metoda zapojení FWF V případě použití ventilů: Odizolujte vodič motoru ventilu druhého akčního členu na dodatečné délce 0 mm. 0 mm Připojte X a Y pomocí vodiče dodaného se sadou (viz "Příslušenství dodávané se sadou", položka 8). FWC Komunikační vodič Napájecí vodič Vodič prvního ventilu Vodič druhého ventilu Spona Vodič X-Y X-YC: připojení druhého ventilu Další instalace jednotek s ventilátorem: viz instalační návod jednotky s ventilátorem. Nikdy nestlačujte kabelové svazky a zajistěte, aby se kabely nedostaly do styku s ostrými okraji. Odřízněte nadbytečné konce spon. EKMVC09B7 + EKMVC09B7 Sada cestných ventilů/cestných ventilů pro jednotky s ventilátorem PW6-B 0.0

7 NOTES

8 Copyright 00 Daikin PW6-B 0.0
