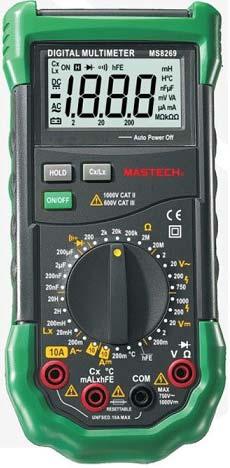

R129A - Multimetr MS8269 MASTECH

Transkript

1 Vážení zákazníci, R129A - Multimetr MS8269 MASTECH děkujeme Vám za Vaši důvěru a za nákup tohoto produktu. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst! Návod k obsluze Popis: Tento digitální multimetr je navržen a vyroben v souladu s bezpečnostními požadavky Mezinárodní normy pro elektrotechnickou bezpečnost IEC IEC: 2001) pro elektronické měřicí přístroje a přenosné digitální multimetry. Tento výrobek splňuje požadavky 600V CAT. III, 1000V CAT. II a úroveň kontaminace 2 podle IEC Před použitím tohoto výrobku pečlivě přečtěte návod k obsluze a věnujte pozornost souvisejícím bezpečnostním předpisům. U mezinárodně uznávaných symbolů používaných v souvisejících nástrojích a návodech k obsluze se obraťte na pokyny uvedené v kapitole Bezpečnostní informace 1. Bezpečnostní pokyny * Měření kategorie III (CAT III) je určeno pro měření na zařízeních v budovách. Pozor: například na měření prováděná na rozvaděči, ochraně obvodů, zapojení včetně kabelů, sběrnic, spojovacích skříní, vypínačů, výstupních svorek na zásuvce v pevném zařízení, na zařízení pro průmyslové účely a na jiných zařízeních (jako jsou pevné motory trvale spojené s pevným zařízením). * Kategorie měření II (CAT II) je měření prováděné na obvodech přímo připojených k zařízením s nízkým napětím. Pozor: například měření provedená u domácích spotřebičů, přenosných přístrojů a podobných zařízení. * Kategorie měření I (CAT I) se provádí na obvodech, které nejsou přímo připojeny k sběrnici. Pozor: například měření prováděná na obvodech, které nejsou přímo připojeny ke sběrnici a na určitých (interních) ochranných obvodech obvodu sběrnice. (U druhého se mění okamžité přetížení, proto by měla být jasně označena okamžitá kapacita proti přetížení zařízení). * Při používání tohoto měřiče musí uživatel dodržovat všechny standardní bezpečnostní předpisy týkající se následujících dvou aspektů: - Bezpečnostní předpisy pro zamezení úrazu elektrickým proudem - Bezpečnostní předpisy týkající se nesprávného vyloučení provozních přístrojů * Aby byla zajištěna vaše bezpečnost, použijte testovací tipy dodané s měřidlem. Před použitím je zkontrolujte a ujistěte se, že jsou v dobrém stavu. 2. Zvyky bezpečného provozu * Pokud je měřidlo používáno v blízkosti zařízení s významným elektromagnetickým rušením, hodnoty z měřiče mohou být nestabilní a může dojít k významné chybě. * Pokud je vnější část měřicího přístroje nebo zkušební špička přerušena, nepoužívejte je. * Pokud nejsou dodrženy pokyny k provozu přístroje v příručce, bezpečnostní funkce přístroje mohou být neúčinné. * Buďte extrémně opatrní při práci v blízkosti nahých vodičů nebo autobusů. * Nikdy nepoužívejte tento přístroj v blízkosti výbušného plynu, páry nebo prachu. * Používejte tento měřič k měření známých napětí, abyste se ujistili, zda přístroj funguje správně. Pokud se měřidlo chová neobvykle, nepoužívejte jej, protože by mohlo dojít k poškození ochranných zařízení. Máte-li pochybnosti o tom, že s měřidlem není něco v pořádku, pošlete jej na servis. * * Vstupní svorky, funkce a rozsahy musí být správně zvoleny pro měření. * Je-li obtížné zjistit rozsah signálu, který chcete měřit, otočte přepínač pro výběr rozsahu do polohy maximálního rozsahu. * Vstupní hodnota by nikdy neměla překročit prahovou hodnotu zadanou v rozsahu, jinak by mohlo dojít k poškození přístroje. * Pokud je měřič připojen k měřicímu okruhu, nikdy se nedotýkejte vstupních konců, které se nepoužívají. * Pokud má být naměřené napětí vyšší než 60 Vdc (efektivní napětí) nebo 30Vac (efektivní napětí), dejte pozor, abyste zabránili úrazu elektrickým proudem. * Při provádění měření pomocí zkušebních tipů prosím nejdříve připojte černý (běžný) zkušební hrot ke společné svorce měřeného obvodu a potom připojte červený zkušební hrot ke koncovému měřícímu okruhu, který se má měřit; Po dokončení měření nejprve odpojte červený zkušební hrot a potom černý (běžný) zkušební hrot. * Ujistěte se prosím, že měřící hroty nejsou připojeny k měřenému obvodu, před spuštěním měřicího rozsahu. * Pro volbu rozsahu, která se vztahuje ke všem funkcím stejnosměrného proudu, včetně manuálního nebo automatického výběru rozsahu, aby se zabránilo nebezpečí úrazu elektrickým proudem v důsledku možného nesprávného odečtu, nejdříve použijte funkci střídavého proudu, abyste se ujistili, že rozsah stejnosměrného napětí je stejný nebo větší než rozsah střídavého proudu. * Před měřením odporů, diod nebo kondenzátorů nebo testování zapnutí / vypnutí vypněte napájení měřeného obvodu a vypusťte všechny vysokonapěťové kondenzátory v obvodu, které chcete měřit. * Nikdy neprovádějte měření odporu ani testování zapnutí/vypnutí obvodů, které jsou zapnuté. * Před provedením jakýchkoli proudových měření zkontrolujte pojistku měřidla. Před připojením měřiče k tomuto obvodu vypněte napájení obvodu, který chcete měřit. Hadex, spol. s.r.o., Kosmova 11, , Ostrava Přívoz, tel.: , hadex@hadex.cz, Jakékoliv druhy neoprávněných kopií tohoto návodu i jeho částí jsou předmětem souhlasu společnosti Hadex, spol. s.r.o.

2

3

4

5

6

7

8 Při výměně baterie postupujte podle níže uvedených kroků (viz také obrázek vlevo): 1. Vypněte přístroj. 2. Vytáhněte obě zkušební špičky ze vstupních konektorů. 3. Uvolněte dva šrouby upevňující kryt baterie pomocí šroubováku. 4. Sejměte kryt baterie. 5. Vyjměte použitou baterii. 6. Vložte novou 9V (6F22) baterii na místo. 7. Vložte kryt baterie a utáhněte šrouby. Hadex, spol. s.r.o., Kosmova 11, , Ostrava Přívoz, tel.: , hadex@hadex.cz, Jakékoliv druhy neoprávněných kopií tohoto návodu i jeho částí jsou předmětem souhlasu společnosti Hadex, spol. s.r.o.
