1 Integrovaná střední škola, Sokolnice 496 Název projektu: Moderní škola Registrační číslo: CZ.1.07/1.5.00/ Název klíčové aktivity: V/2 - Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Kód výstupu: VY_52_INOVACE_01_EIS_16 Autor: Bc. Jiří Ševčík Předmět: Odborný výcvik Téma: Ochrana a uzemnění distribučního Ročník: Způsob využití ICT: PC, dataprojektor Druh učebního materiálu: Prezentace PowerPoint Datum tvorby: Anotace: Nadproudové ochrany, pojistkové odpínače, hodnoty uzemnění Zdroje: ESF-ISŠ-IVV Citace:

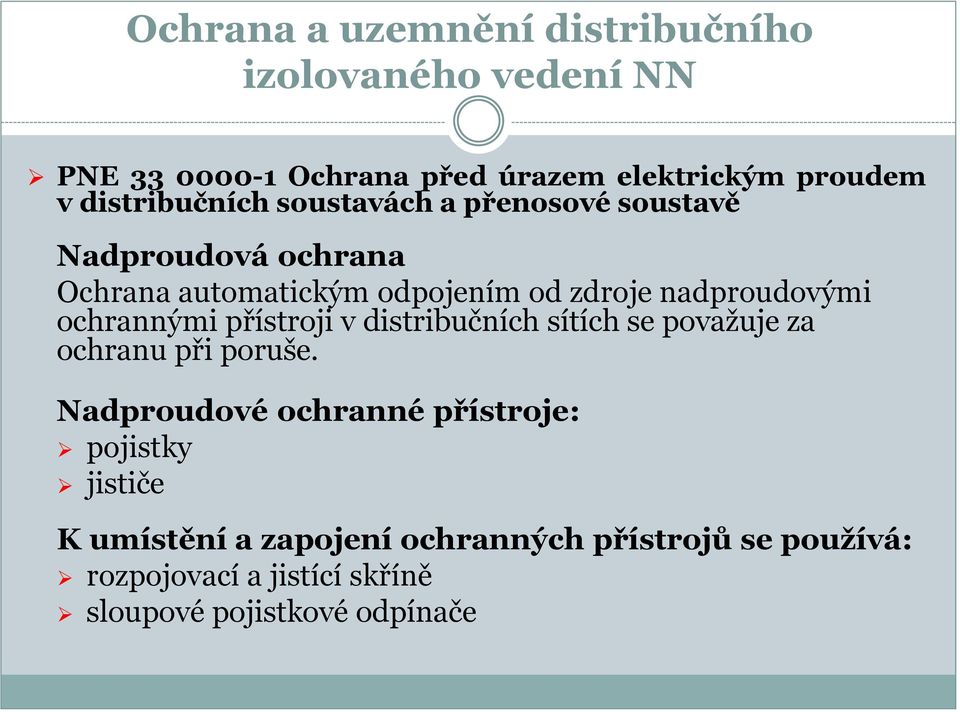

2 PNE Ochrana před úrazem elektrickým proudem v distribučních soustavách a přenosové soustavě Nadproudová ochrana Ochrana automatickým odpojením od zdroje nadproudovými ochrannými přístroji v distribučních sítích se považuje za ochranu při poruše. Nadproudové ochranné přístroje: pojistky jističe K umístění a zapojení ochranných přístrojů se používá: rozpojovací a jistící skříně sloupové pojistkové odpínače

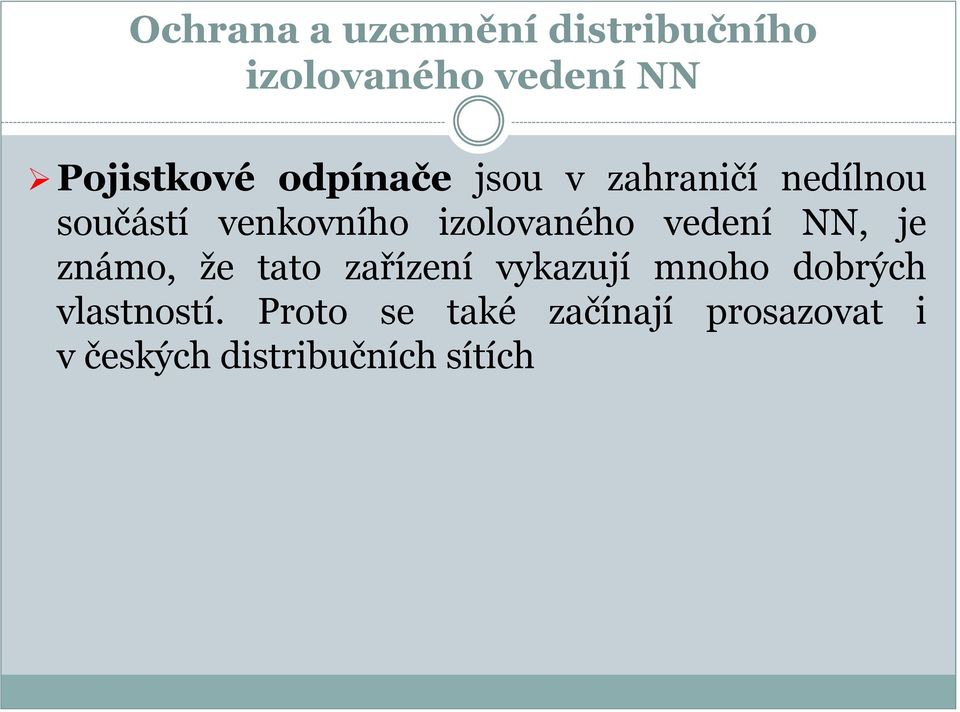

3 Pojistkové odpínače jsou v zahraničí nedílnou součástí venkovního, je známo, že tato zařízení vykazují mnoho dobrých vlastností. Proto se také začínají prosazovat i v českých distribučních sítích

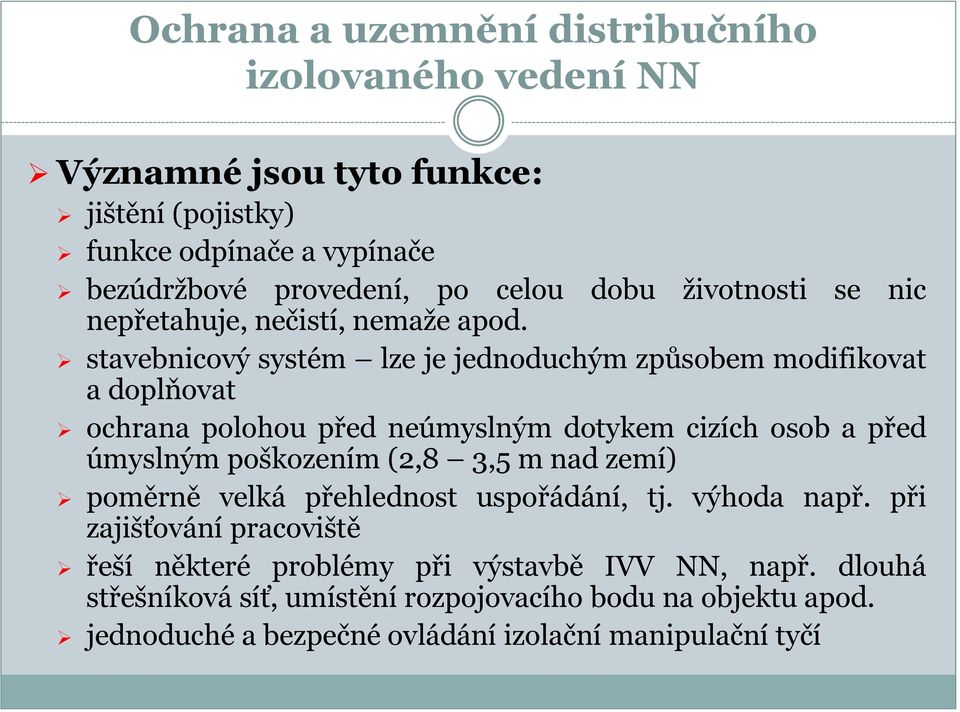

4 Významné jsou tyto funkce: jištění (pojistky) funkce odpínače a vypínače bezúdržbové provedení, po celou dobu životnosti se nic nepřetahuje, nečistí, nemaže apod. stavebnicový systém lze je jednoduchým způsobem modifikovat a doplňovat ochrana polohou před neúmyslným dotykem cizích osob a před úmyslným poškozením (2,8 3,5 m nad zemí) poměrně velká přehlednost uspořádání, tj. výhoda např. při zajišťování pracoviště řeší některé problémy při výstavbě IVV NN, např. dlouhá střešníková síť, umístění rozpojovacího bodu na objektu apod. jednoduché a bezpečné ovládání izolační manipulační tyčí

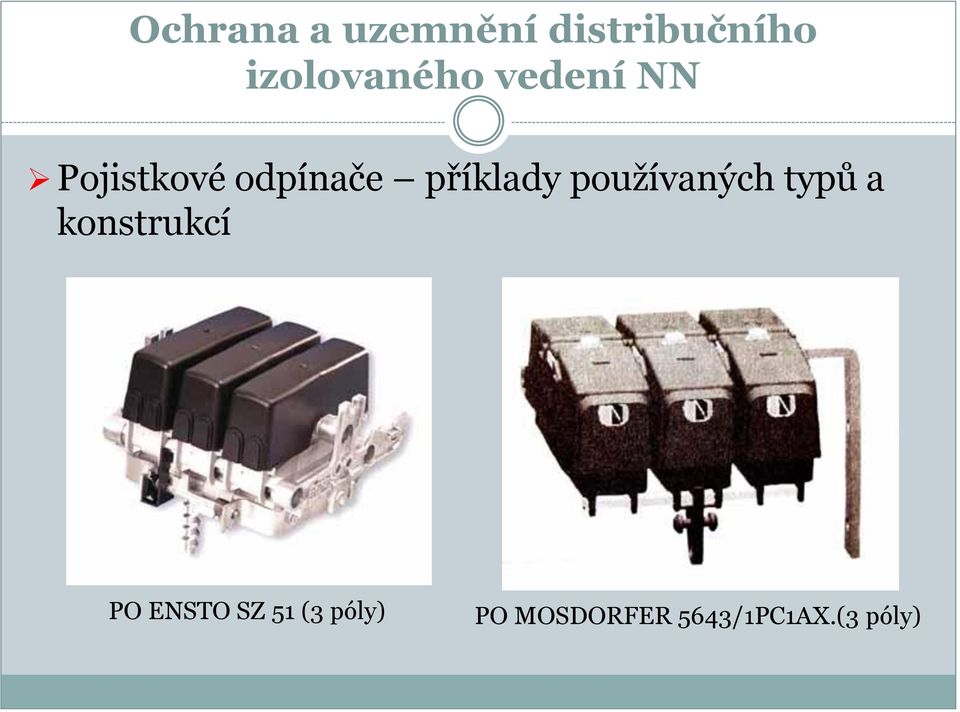

5 Pojistkové odpínače příklady používaných typů a konstrukcí PO ENSTO SZ 51 (3 póly) PO MOSDORFER 5643/1PC1AX.(3 póly)

6 PO ENSTO SZ 46 (4 póly) PO MOSDORFER 5683N1PA1EK (4 póly)

7 PO ENSTO SZ 151 (3 póly) PO MOSDORFER 5683N3VC1AX (4 póly)

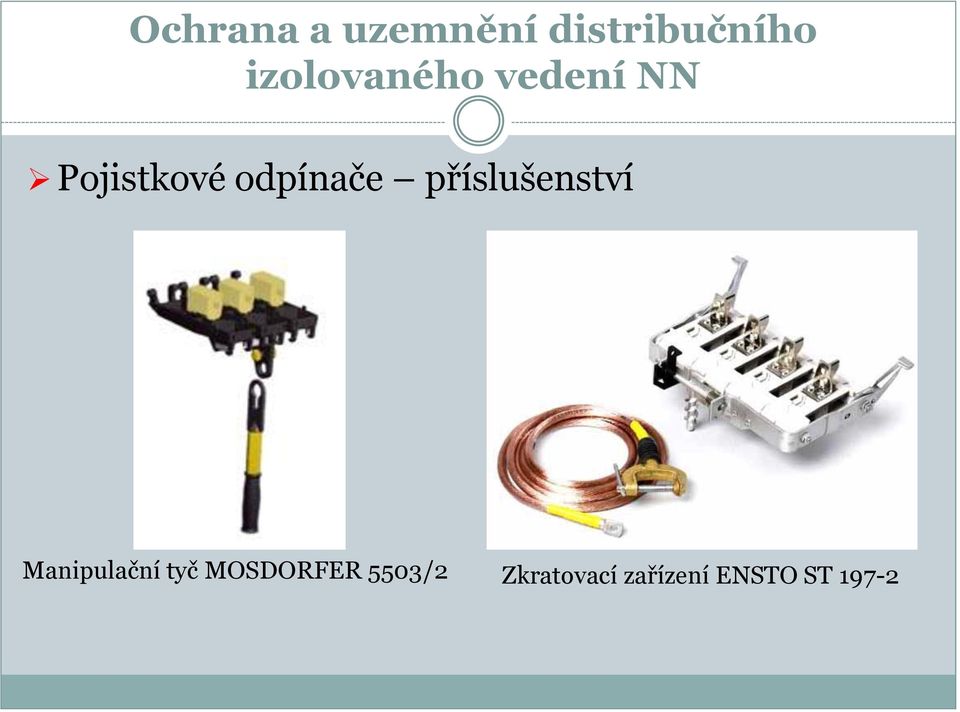

8 Pojistkové odpínače příslušenství Manipulační tyč MOSDORFER 5503/2 Zkratovací zařízení ENSTO ST 197-2

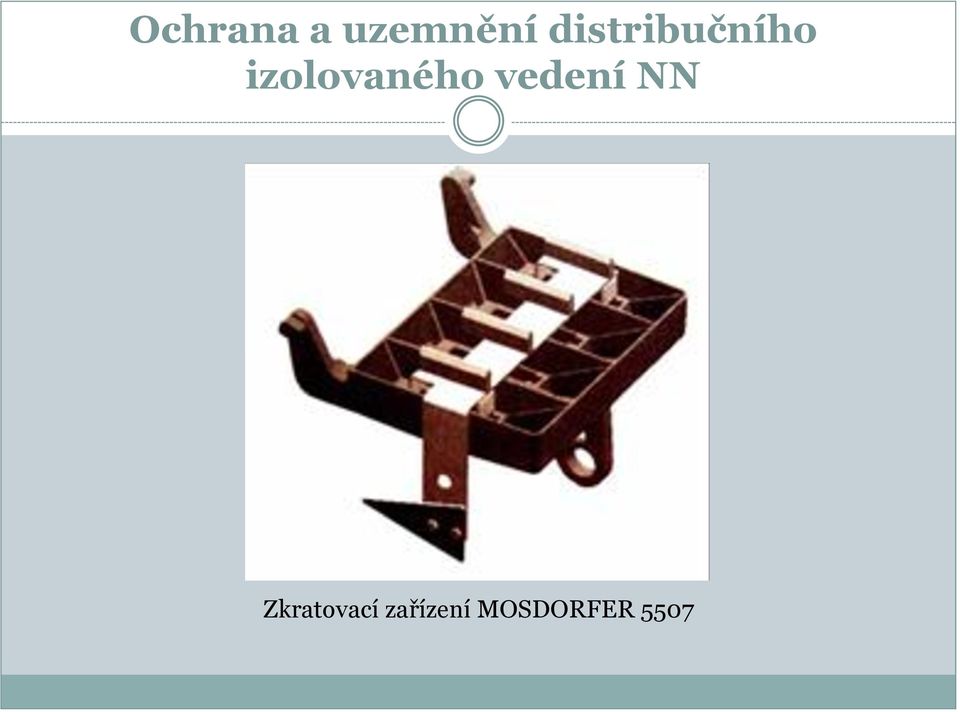

9 Zkratovací zařízení MOSDORFER 5507

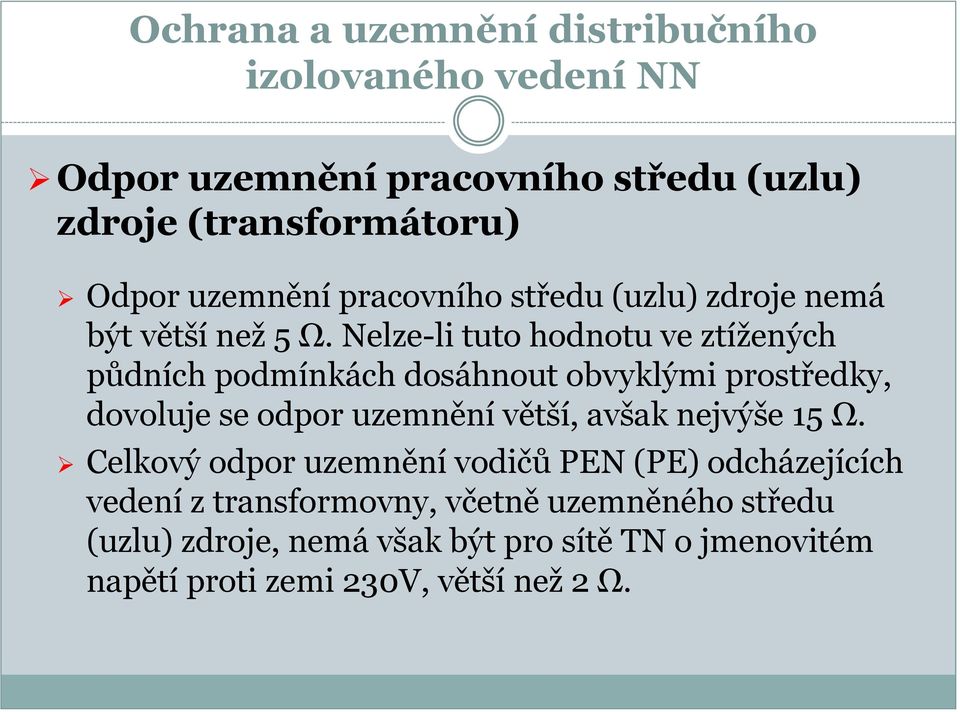

10 Odpor uzemnění pracovního středu (uzlu) zdroje (transformátoru) Odpor uzemnění pracovního středu (uzlu) zdroje nemá být větší než 5 Ω. Nelze-li tuto hodnotu ve ztížených půdních podmínkách dosáhnout obvyklými prostředky, dovoluje se odpor uzemnění větší, avšak nejvýše 15 Ω. Celkový odpor uzemnění vodičů PEN (PE) odcházejících vedení z transformovny, včetně uzemněného středu (uzlu) zdroje, nemá však být pro sítě TN o jmenovitém napětí proti zemi 230V, větší než 2 Ω.

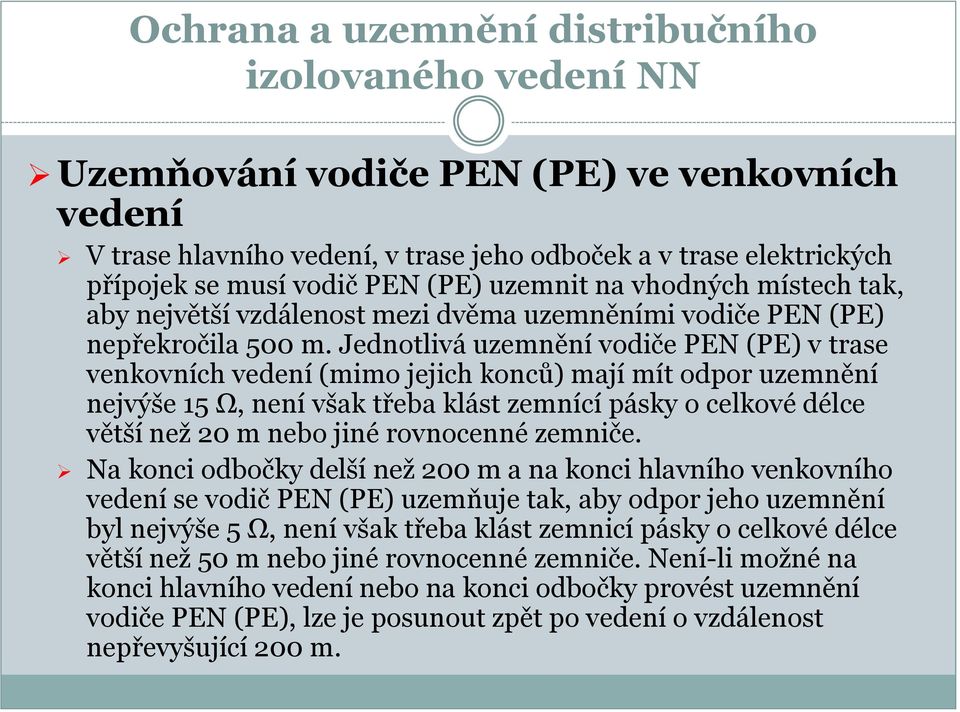

11 Uzemňování vodiče PEN (PE) ve venkovních vedení V trase hlavního vedení, v trase jeho odboček a v trase elektrických přípojek se musí vodič PEN (PE) uzemnit na vhodných místech tak, aby největší vzdálenost mezi dvěma uzemněními vodiče PEN (PE) nepřekročila 500 m. Jednotlivá uzemnění vodiče PEN (PE) v trase venkovních vedení (mimo jejich konců) mají mít odpor uzemnění nejvýše 15 Ω, není však třeba klást zemnící pásky o celkové délce větší než 20 m nebo jiné rovnocenné zemniče. Na konci odbočky delší než 200 m a na konci hlavního venkovního vedení se vodič PEN (PE) uzemňuje tak, aby odpor jeho uzemnění byl nejvýše 5 Ω, není však třeba klást zemnicí pásky o celkové délce větší než 50 m nebo jiné rovnocenné zemniče. Není-li možné na konci hlavního vedení nebo na konci odbočky provést uzemnění vodiče PEN (PE), lze je posunout zpět po vedení o vzdálenost nepřevyšující 200 m.

12 Vodiče PEN a vodiče PE se nesmějí jistit a vypínat!!!

13 Strojený zemnič dle standardu společnosti E-ON Česká republika Hlavní ochranný vodič PAS FeZn 34/10 Zemnící svorka SR 2 PAS/PAS Měřící zemnící svorka SR 3 PAS/LANO Štítek Al hodnota uzemnění Označovací teplem smrštitelní trubice Uzemňovací přívod PAS FeZn 34/10 Antikorozní nátěr
