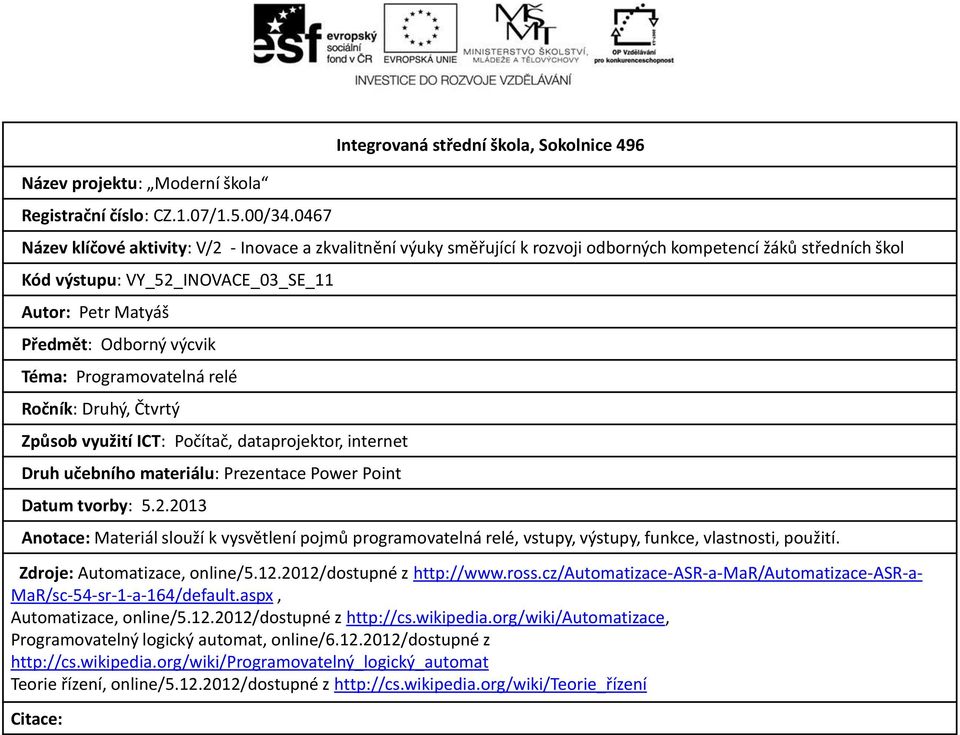

1 Název projektu: Moderní škola Registrační číslo: CZ.1.07/1.5.00/ Integrovaná střední škola, Sokolnice 496 Název klíčové aktivity: V/2 - Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Kód výstupu: VY_52_INOVACE_03_SE_11 Autor: Petr Matyáš Předmět: Odborný výcvik Téma: Programovatelná relé Ročník: Druhý, Čtvrtý Způsob využití ICT: Počítač, dataprojektor, internet Druh učebního materiálu: Prezentace Power Point Datum tvorby: Anotace: Materiál slouží k vysvětlení pojmů programovatelná relé, vstupy, výstupy, funkce, vlastnosti, použití. Zdroje: Automatizace, online/ /dostupné z MaR/sc-54-sr-1-a-164/default.aspx, Automatizace, online/ /dostupné z Programovatelný logický automat, online/ /dostupné z Teorie řízení, online/ /dostupné z Citace:

2 Co se rozumí pod pojmem programovatelná nebo řídící relé? 2

3 Programovatelná relé Programovatelná relé nebo řídící relé (záleží jak si to každý výrobce pojmenuje) jsou vlastně jednoduchá PLC vhodná pro ty nejjednodušší automatizované aplikace. Někdy se také stále označují jako PLC, protože hranice mezi těmito dvěma označeními není nijak přesně daná. 3

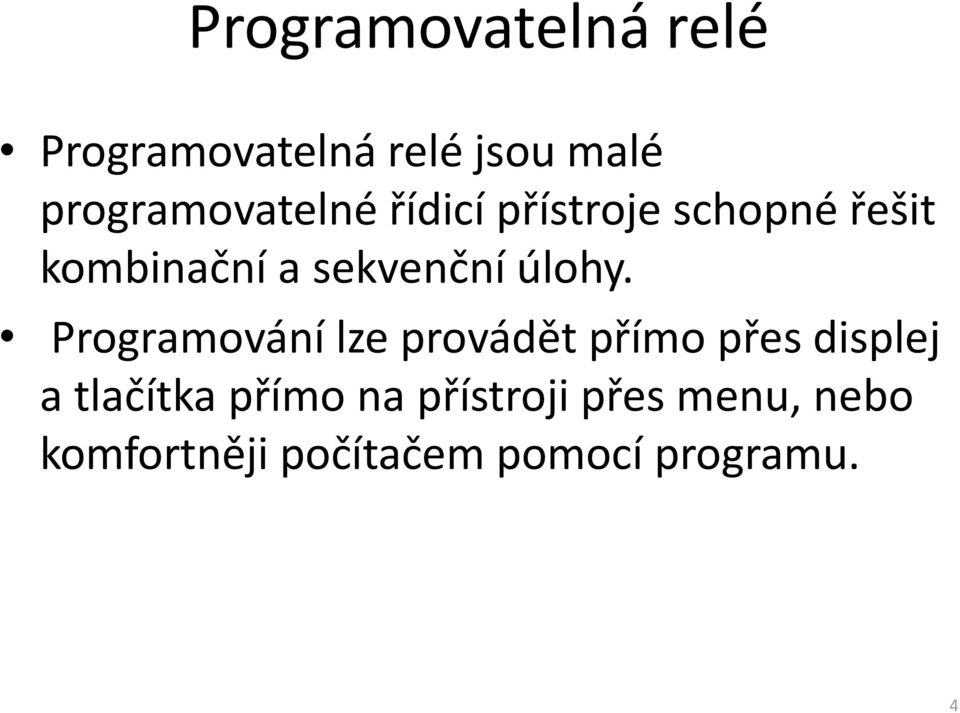

4 Programovatelná relé Programovatelná relé jsou malé programovatelné řídicí přístroje schopné řešit kombinační a sekvenční úlohy. Programování lze provádět přímo přes displej a tlačítka přímo na přístroji přes menu, nebo komfortněji počítačem pomocí programu. 4

5 Programovatelná relé Často je vše doplněno o jednoduchý monochromatický LCD displej a několik tlačítek. Ta jsou vždy již ovládaná firmwarem, ale lze jim obvykle přiřadit funkce i v uživatelském programu. Tak lze například vytvořit jednoduché HMI rozhraní (například pro nastavování regulačních parametrů - třeba teploty) bez dalších přidaných komponent. 5

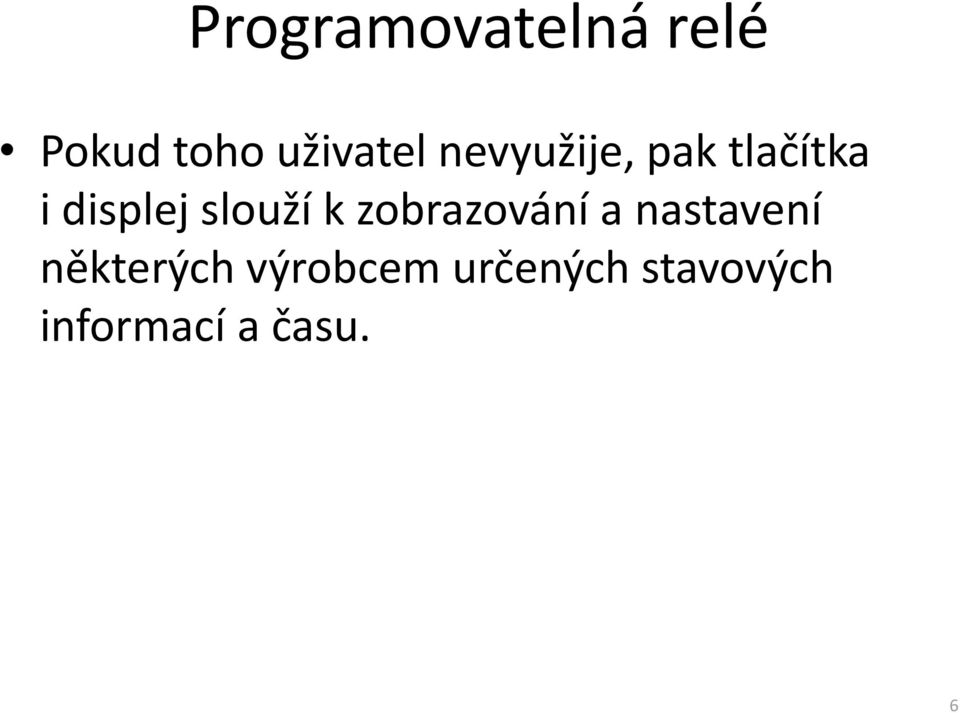

6 Programovatelná relé Pokud toho uživatel nevyužije, pak tlačítka i displej slouží k zobrazování a nastavení některých výrobcem určených stavových informací a času. 6

7 Programovatelná relé Obsahuji - binární vstupy Spínané tranzistorové či reléové výstupy, které jsou napojeny na vnitřní elektroniku obvykle tvořenou nějakým moderním vícevývodovým mikrokontrolérem výrobců: ATMEL, NEC, Freescale apod. 7

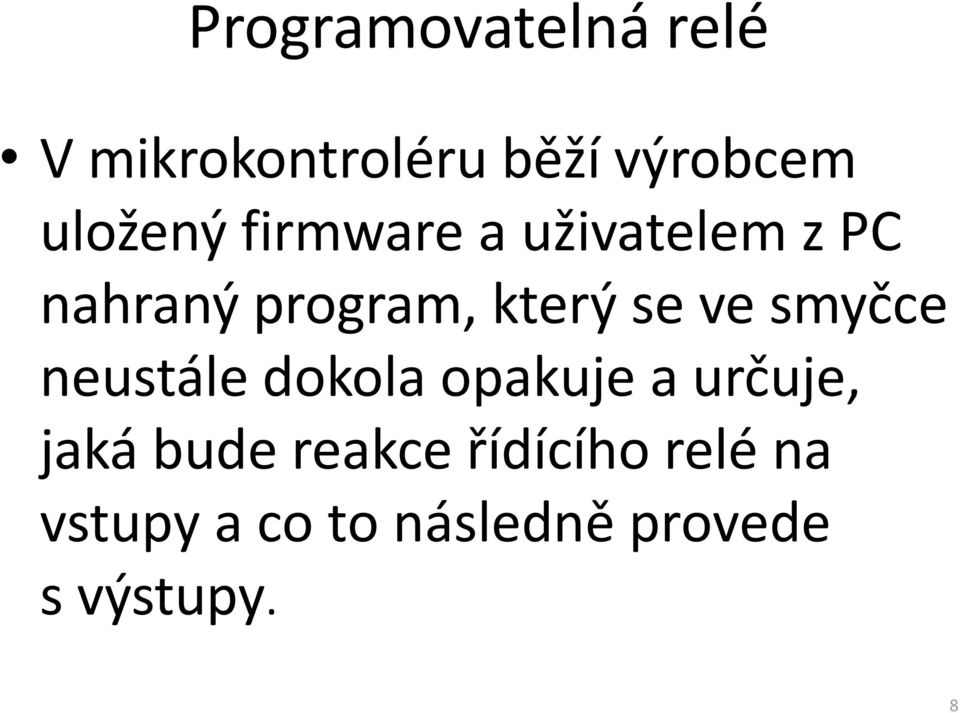

8 Programovatelná relé V mikrokontroléru běží výrobcem uložený firmware a uživatelem z PC nahraný program, který se ve smyčce neustále dokola opakuje a určuje, jaká bude reakce řídícího relé na vstupy a co to následně provede s výstupy. 8

9 Programovatelná relé Někdy je možné základní modul rozšířit o další tzv. rozšiřující moduly dalších binárních vstupů a výstupů prostřednictvím k tomu určených speciálních propojovacích rozhraní. 9

10 Spínací úrovně Binárních vstupů jsou dána hodnotou napájecího napětí, tzn. pokud je napájení 24 V DC, tak vstupy rozliší jen stavy 0 a 24 V DC. Pokud je napájecí napětí 230 V AC, vstupy rozliší jen stavy 0 a 230 V AC. 10

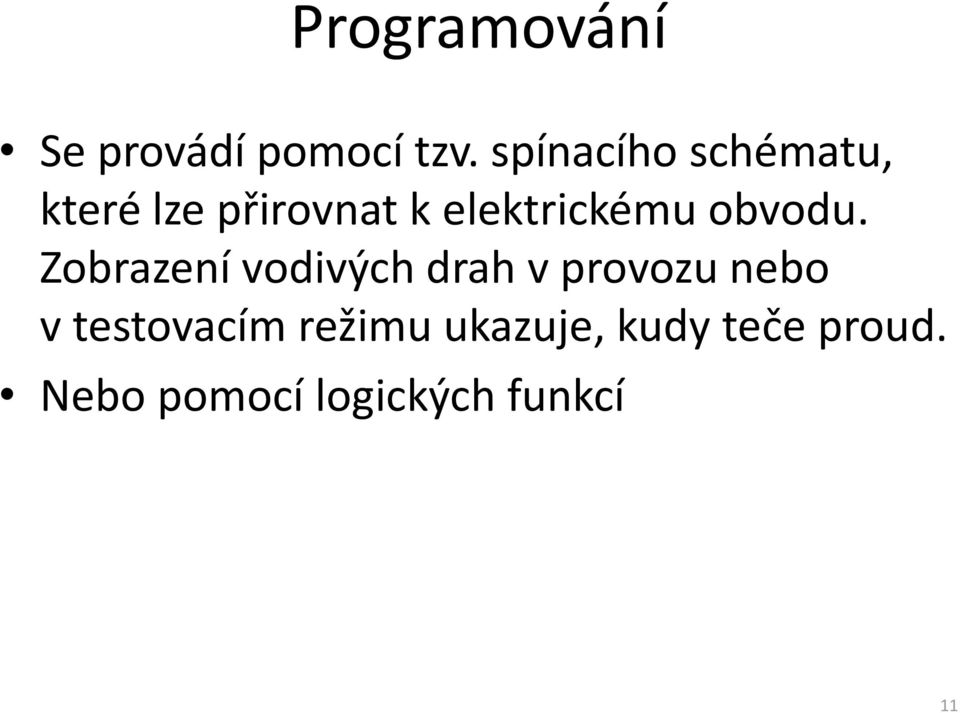

11 Programování Se provádí pomocí tzv. spínacího schématu, které lze přirovnat k elektrickému obvodu. Zobrazení vodivých drah v provozu nebo v testovacím režimu ukazuje, kudy teče proud. Nebo pomocí logických funkcí 11

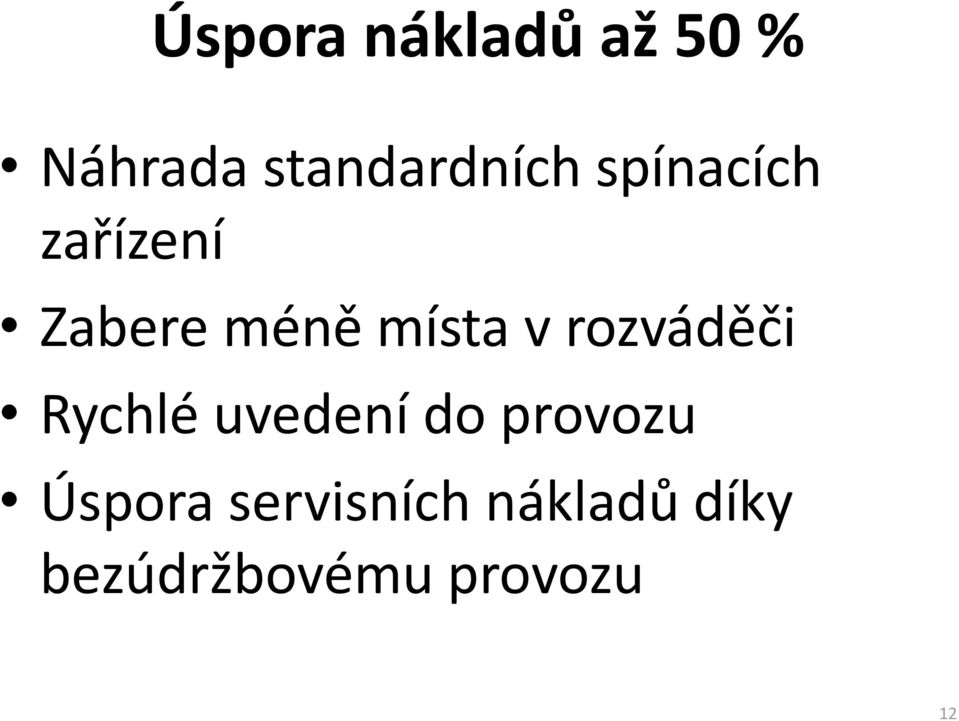

12 Úspora nákladů až 50 % Náhrada standardních spínacích zařízení Zabere méně místa v rozváděči Rychlé uvedení do provozu Úspora servisních nákladů díky bezúdržbovému provozu 12

13 Úspora času až 70 % Jednoduchá montáž na DIN lištu Nevyžaduje téměř žádnou kabeláž Jednoduché a rychlé programování Může být naprogramováno pomocí ovládacích tlačítek nebo software Využití vzorových programů Software a dokumentace v češtině 13

14 Úspora místa až 70 % Šířka pouze 4 nebo 6 rozváděčových jednotek Náhrada celé řady relé, časových spínačů pomocí základních a speciálních funkcí 14

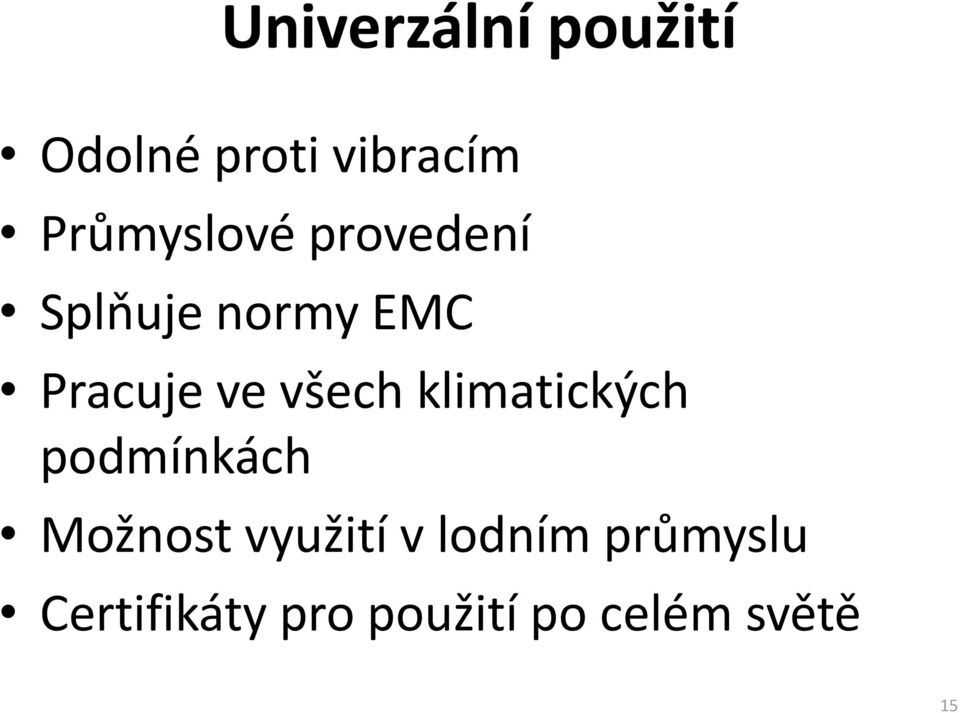

15 Univerzální použití Odolné proti vibracím Průmyslové provedení Splňuje normy EMC Pracuje ve všech klimatických podmínkách Možnost využití v lodním průmyslu Certifikáty pro použití po celém světě 15

16 Výrobce ELKO EP, s.r.o. OMRON Siemens AG Eaton Elektrotechnika s.r.o Easy Electronic PDR-2/A UNI ZEN-10C, ZEN-20C LOGO! 0BA6, LOGO! 0BA7 EASY 400, EASY 500 EASY 700, EASY 800 ELC-12DC-DA-R-CAP ELC-12DC-DA-R-HMI 16

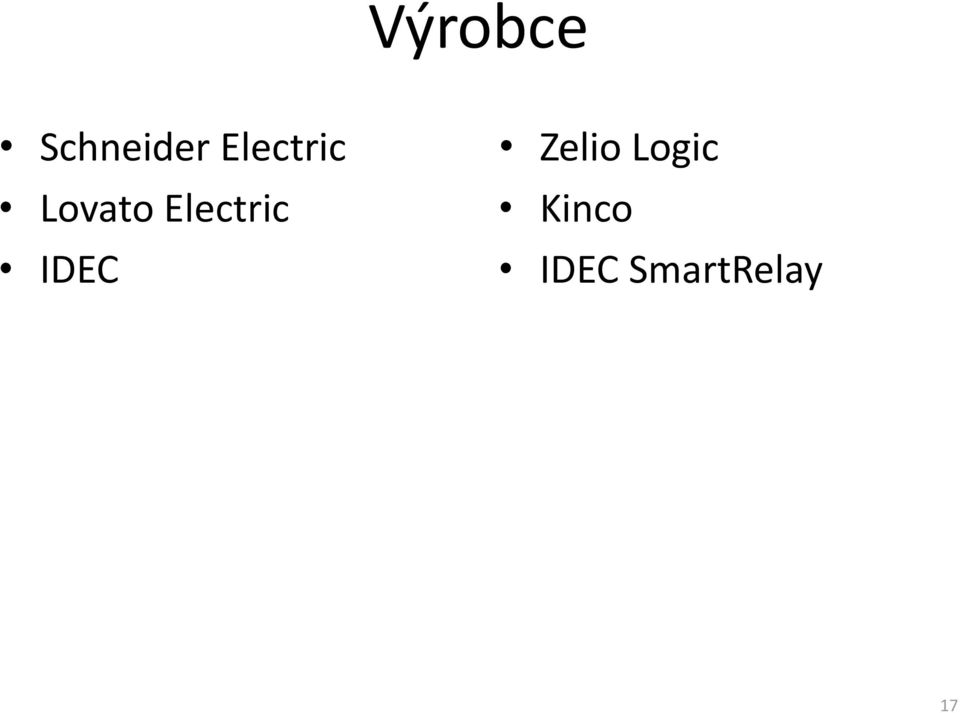

17 Výrobce Schneider Electric Lovato Electric IDEC Zelio Logic Kinco IDEC SmartRelay 17
