1 osvětlovací systémy

2 O společnosti INGE Opava, spol. s r. o. je jedním z významných českých výrobců zářivkových svítidel. Firma byla založena v roce 1991 a výrobu svítidel zahájila v roce Od roku 1997 sídlí v rozsáhlém výrobním areálu a zaměstnává více než 100 zaměstnanců. Firma má vlastní vývojové a designerské středisko a laboratoř pro měření technických parametrů svítidel. Hodnoty a záměry Naprostá orientace na zákazníka Vysoká kvalita výrobků Inovace, které přinášejí nová řešení a úspory Společná odpovědnost za životní prostředí Výrobky a služby Společnost se zaměřuje na vývoj a výrobu technických interiérových a exteriérových svítidel pro kancelářské a administrativní komplexy, obchodní centra, školy a sportovní areály, průmyslové výrobní provozy a sklady, dopravní stavby, společenské, historické a církevní budovy a zdravotnická zařízení. Velkou část výrobního programu tvoří speciální a atypická svítidla upravená či vyvinutá dle požadavků zákazníků. INGE dlouhodobě spolupracuje s investory a architekty, s projektanty, elektromontážními a stavebními firmami a distributory v tuzemsku i zahraničí a poskytuje jim širokou podporu. Společnost pravidelně vystavuje na významných veletrzích a pro odbornou veřejnost pořádá semináře. Zákazníkům je k dispozici zkušený obchodní tým, pružně reagující na jejich dotazy, požadavky a připomínky. Světelní technici v Opavě zpracovávají návrhy osvětlení, světelné výpočty objektů a poskytují odborné poradenství. Energetický audit INGE je připravena zpracovat energetický audit osvětlení Vaší budovy nebo projektu a navrhnout optimální řešení osvětlení s ohledem na maximální úsporu energie a provozních nákladů při současném splnění hygienických norem. Řízení a regulace osvětlení Současným trendem je komplexní řízení osvětlení budov. INGE vyrábí nejen svítidla, která lze jednoduše stmívat, ale i složité počítači řízené soustavy svítidel. Takové osvětlovací soustavy, řízené pomocí SW programů v závislosti na čase a signálech senzorů přítomnosti osob a světelných čidel, je možné spravovat a diagnostikovat na dálku pomocí internetu. To přináší uživateli řadu výhod a úspor. Inovace Dlouhodobou strategií společnosti je být na špici v aplikaci všech nových trendů a technologií v oblasti osvětlovací techniky. Ve spolupráci s Českou osvětlovací společností a Technickou universitou VŠB Ostrava realizovala v letech 2009 a 2010 projekt vývoje a výroby svítidel s vysokou účinností. Dlouhodobě vysoký podíl inovativních výrobků na tržbách společnosti plánuje INGE nadále zvyšovat, zejména v oblasti LED technologií. Spolupráce se světovými lídry Pouze kombinace nejmodernější výrobní technologie a kvalitních komponentů zajistí uživateli dlouhodobě spolehlivý výrobek. To je pravidlo, které společnost respektuje při vývoji a výrobě svítidel. Řídící jednotky pro řízení světelných soustav a elektronické předřadníky firem OSRAM, HELVAR a TRIDONIC umožňují poskytování nadstandardní záruky na dodaná svítidla. Projekty V tuzemsku se INGE podílí na realizaci zajímavých projektů, zejména těch, kde je požadováno kvalitní, inovativní a úsporné osvětlení. Většinu své produkce exportuje INGE do zahraničí. Jejími tradičními obchodními partnery jsou zákazníci ze zemí evropské unie, společnost však vyváží i do zámoří. Podíl exportu na tržbách společnosti se neustále zvyšuje a nyní dosahuje 80%. To by nebylo možné bez vysoké kvality a pružnosti výroby i dodávek. Ochrana životního postředí Ochrana životního prostředí je pro společnost jedním z prvořadých cílů. Svítidla jsou vyvíjena s ohledem na snížení spotřeby materiálu a energie při jejich výrobě a provozu. Veškeré činnosti společnosti jsou prováděny s ohledem na životní prostředí, ať už se týkají samotné výroby či likvidace odpadu. INGE je součástí systému sběru a recyklace elektrozařízení a obalových materiálů. více informací na

3 Obsah strana závěsné přisazené vestavné nástěnné stojanové/stolní lineární zářivka T5 lineární zářivka T5 seamless kompaktní zářivka LED halogenová žárovka halogenová výbojka Obsah strana závěsné přisazené vestavné nástěnné stojanové/stolní lineární zářivka T5 lineární zářivka T5 seamless kompaktní zářivka LED halogenová žárovka halogenová výbojka SATURN 4 MAGIC 6 MIKRA 8 MIKRA MODUL 16 KVADRA KVADRA 53 W 24 KVADRA 53 WIN 28 KVADRA KVADRA 70 SYSTEM 40 KVADRA 70 MODUL 44 KVADRA 70 W 48 KVADRA 70 WIN 50 KVADRA-R KVADRA-R 70 SYSTEM 62 KVADRA-R 70 MODUL 66 KVADRA-R 70 WIN 70 KVADRA KVADRA 106 W 74 LINEA LINEA 80 SYSTEM 86 LINEA 80 MODUL 90 LINEA 80 W 94 LINEA 80 WIN 96 LINEA-R LINEA-R 80 SYSTEM 108 LINEA-R 80 MODUL 112 LINEA-R 80 WIN 116 SEVEN 118 SEVEN 171 K 123 LAMBDA LAMBDA 153 K 128 LAMBDA 153 SYSTEM 130 LAMBDA 153 MODUL 134 LAMBDA 153 W 138 LAMBDA LAMBDA 218 K 144 LAMBDA 381, LAMBDA 628 K 148 LAMBDA T 150 LAMBDA T LAMBDA T K 156 BETA BETA 200 K 162 BETA 200 SYSTEM 164 BETA BETA 265 K 170 BETA 428, BETA 675 K 174 DELTA 176 DELTA T 180 DELTA T 444 K 182 DELTA T W 184 KAPA KAPA 212 K 188 KAPA 221 AV 190 KAPA 440, KAPA 687 K 196 EPA 198 EPB 204 TS 210 VMR 216 VMR FINELINE 232 VMR REF 234 VMR RWB 236 SMR 238 DLT DLT-Q 244 DLT 420, STEN 35, 80, STEN PMR PMR PMR 160 MODUL 264 PMR SPORT 266 PLT 268 PLT-Q 272 PLT-C 274 AVAL 276 ALFA 278 ALFA T 282 ALFA W 284 ALFA WS 288 ALFA FSL 290 SIGMA FSL, TL 292

4 SATURN MAGIC MIKRA MIKRA MODUL KVADRA 53 KVADRA 53 W KVADRA 53 WIN KVADRA 70 KVADRA 70 SYSTEM KVADRA 70 MODUL KVADRA 70 WIN KVADRA 70 W KVADRA-R 70 KVADRA-R 70 SYSTEM KVADRA-R 70 MODUL KVADRA-R 70 WIN KVADRA 106 KVADRA 106 W LINEA 80 LINEA 80 SYSTEM LINEA 80 MODUL LINEA 80 W LINEA 80 WIN LINEA-R 80 LINEA-R 80 SYSTEM LINEA-R 80 MODUL LINEA-R 80 WIN SEVEN SEVEN 171 k LAMBDA 153 LAMBDA 153 K LAMBDA 153 SYSTEM LAMBDA 153 MODUL LAMBDA 153 W LAMBDA 218 LAMBDA 218 K LAMBDA 381 LAMBDA 628 LAMBDA 628 K LAMBDA T LAMBDA T LAMBDA T K BETA 200 BETA 200 K BETA 200 SYSTEM BETA 265 BETA 265 K BETA 428 BETA 675 BETA 675 K DELTA DELTA T DELTA T 444 K DELTA T W KAPA 212 KAPA 221 AV KAPA 440 KAPA 687 KAPA 687 K EPA EPB TS VMR VMR FINELINE VMR REF VMR RWB SMR DLT 210 DLT-Q DLT 420 DLT 570 STEN 35 STEN 80 STEN 200 STEN 66 PMR 100 PMR 160 PMR 160 MODUL PMR SPORT PLT PLT-Q PLT-C AVAL ALFA ALFA T ALFA W ALFA WS ALFA FSL SIGMA FSL SIGMA TL

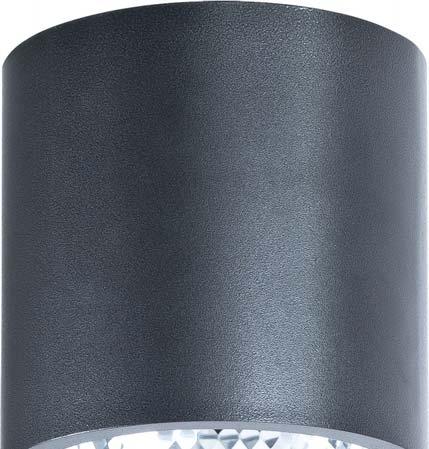

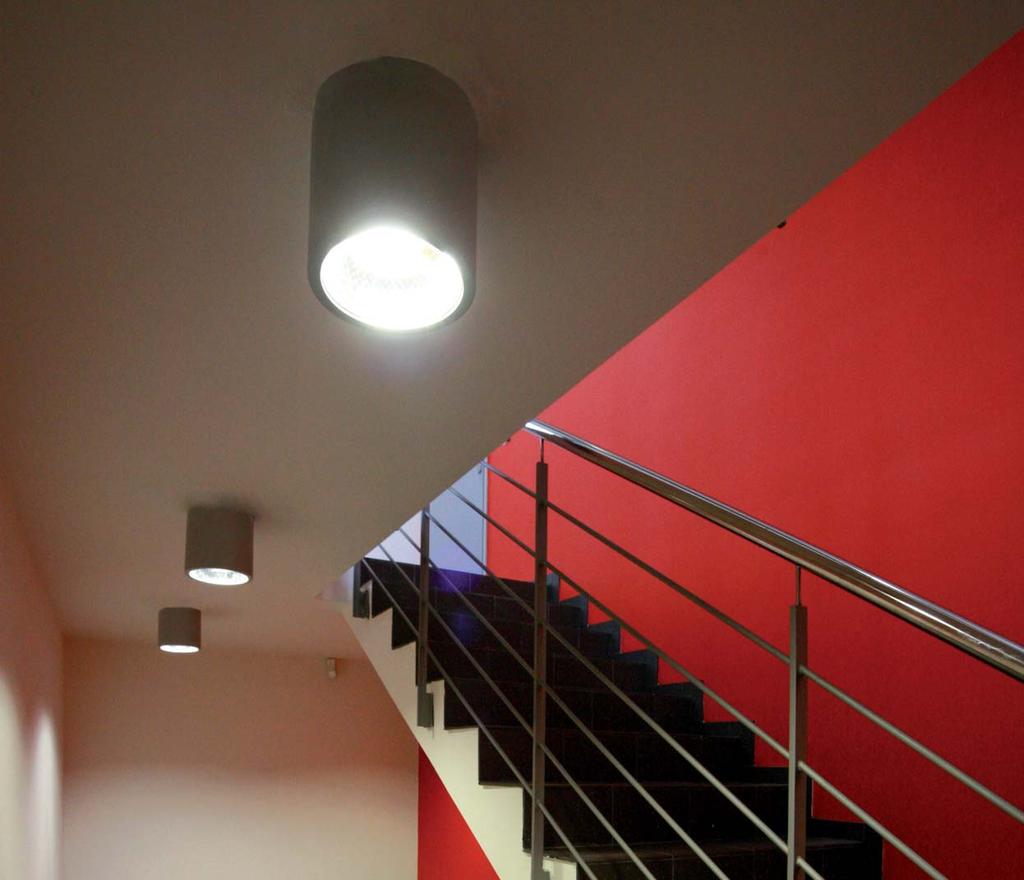

5 LED SATURN 180 závěsná svítidla Použití: Závěsná svítidla s pláštěm z eloxovaného hliníkového profilu o průměru 180 mm pro osvětlení prodejen, společenských a reprezentačních prostor, chodeb, schodišť, vstupních hal a recepcí. Svítidla SATURN 180 s úzkou optikou 16 jsou vhodná pro prostory, kde je nutno zavěsit svítidla ve výškách až 25m a minimalizovat náklady na údržbu a provoz svítidel. Svítidla jsou plně řiditelná pomocí DALI signálu, pasivně chlazená a jsou vhodná i pro kongresové sály, multifunkční haly a auly. Světelné zdroje: - LED světelné zdroje Barva svítidla ( a v objednacím čísle): 2 - černě eloxované těleso svítidla i stínítko - standardní provedení 8 - eloxované těleso svítidla (přírodní elox) s lesklým reflektorem - standardní provedení Dolní optické části ( bc v objednacím čísle): 00 - LED s ochranným sklem 01 - LED s 16 optikou a ochranným sklem 03 - LED s 36 optikou a ochranným sklem 4

6 Těleso: Válcové těleso svítidla je vyrobeno z hliníkového žebrovaného profilu povrchově upraveného přírodním nebo černým eloxováním. Instalace: - zavěšením za závěsné oko SATURN VMR REV 180 Elektrická výbava: Standardně stmívatelný LED DALI driver a pětipólový Wieland konektor. Varianty: - nestmívatelný LED driver - čtyřkanálový LED DALI driver - jednotka pro připojení na centrální nouzový systém, s oddělenými LED pro nouzové osvětlení s výkonem 5 nebo 10W - nezávislý světelný okruh pro dekorativní a orientační osvětlení - atypické uchycení svítidla na pevné závěsy - rozvodná krabička s Wieland konektorem Svítidla SATURN 180 pro zavěšení, stmívatelný LED DALI driver OSRAM, 230V/50Hz, EEI= A2, F, IP20, přívodní šňůra s pětipólovým Wieland konektorem Teplota chromatičnosti LED zdroje ( t v objednacím čísle) K (teple bílá) K (neutrální bílá) 8 - LED zdroj pro míchání bílé barvy světla K/4000K/6000K 3x14W 9 - LED zdroj pro míchání barvy světla RGB - červená/zelená/modrá 3x14W typ provedení černý elox provedení přírodní elox průměr výška a černý reflektor a lesklý reflektor (mm) (mm) SATURN W DALI t 2bc t 8bc SATURN W+1W DALI t 2bc t 8bc SATURN W+1W+10W EM t 2bc t 8bc

7 LED MAGIC dekorativní závěsná LED svítidla Použití: Extrémně subtilní dekorativní a úsporná svítidla pro použití v domácnosti, nasvětlení recepcí, barů, pultů a exkluzivního zboží. Svítidla jsou navržena s použitím nejmodernějších LED světelných zdrojů s vysokou účinností a kvalitním podáním barev. Světelné zdroje: - LED OSRAM OSLON 14x1,1W, s Ra min. 80 a náhradní teplotou chromatičnosti 3000K nebo 4000K Dolní optické části (8. a 9. pozice objednacího čísla): LED světelný zdroj je bez spodní optické části a je chráněn a cloněn zapuštěním do tělesa svítidla Barva svítidla (7. pozice objednacího čísla): 8 - elox - standard 6

8 Těleso: Těleso svítidla je vyrobeno obráběním z tyče o průměru 12mm a následně povrchově upraveno eloxováním. Těleso svítidla slouží zároveň jako chladič LED světelného zdroje a je zavěšeno na dvou tenkých lankách. Délku lanek je možno nastavit až do maximální délky 1800mm. Stropní část svítidla, vyrobená z eloxovaného hliníkového profilu, obsahuje LED driver a připojovací svorkovnici. Instalace: - přímá montáž na strop MAGIC Elektrická výbava: Elektronický LED driver, třípólová svorkovnice. Varianty: - stmívatelný LED driver max Svítidla MAGIC pro přímé osvětlení, průměr 12mm, délka 900mm, včetně LED OSLON 14x1,1W a LED driveru, 230V/50Hz, EEI= A2, F, IP20, jedna třípólová svorkovnice typ objednací číslo MAGIC 14x1,1W, 3000K (teple bílá) MAGIC 14x1,1W, 4000K (neutrální bílá)

9 MIKRA 8

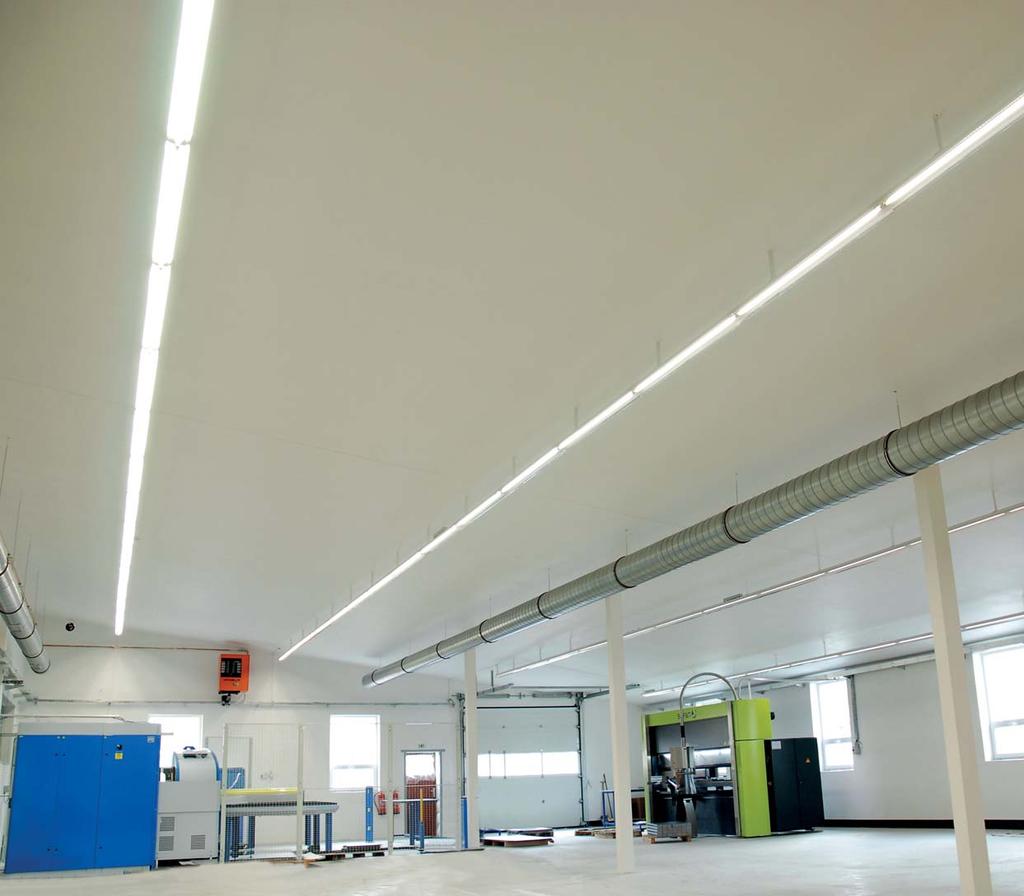

10 MIKRA závěsná a přisazená svítidla 9

11 T5 MIKRA samostatná závěsná a přisazená svítidla Použití: Samostatná, 37mm široká, jedno, dvou a tří trubicová svítidla pro osvětlení výrobních, montážních a skladových hal, prodejen, supermarketů, kanceláří a reprezentačních prostor industriálního charakteru, chodeb a schodišť. Svítidla jsou vyráběna v základní, dvojité a trojité délce. Jsou vhodná pro přímé nebo nepřímé osvětlení interiérů. Světelné zdroje: - lineární zářivkové trubice T5 - SEAMLESS trubice T5 - lineární LED světelné zdroje s Ra min. 80 a teplotou chromatičnosti 3000K nebo 4000K Dolní optická část (8. a 9. pozice objednacího čísla): 00 - bez optické části 09 - nízký polykarbonátový hladký opálový kryt 39 - vysoký polykarbonátový hladký opálový kryt 40 - lesklý symetrický plný reflektor 41 - lesklý symetrický děrovaný reflektor 42 - matný symetrický plný reflektor 43 - matný symetrický děrovaný reflektor 50 - lesklý asymetrický plný reflektor 51 - lesklý asymetrický děrovaný reflektor 52 - matný asymetrický plný reflektor 53 - matný asymetrický děrovaný reflektor 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO 99 Barva svítidla (7. pozice objednacího čísla): 8 - elox - standardní provedení 10

12 Těleso: Těleso svítidla je z eloxovaného hliníkového profilu. Profil je 37mm vysoký, na horní straně profilu jsou otvory pro připevnění svítidla na strop a drážka pro zavěšení svítidla na závěsy. Eloxované, 3mm silné koncovky jsou k profilu připevněny nerezovými šrouby. Instalace: - zavěšení na závěsy typ 18 - přímá montáž na strop MIKRA Elektrická výbava: Standardně univerzální předřadník OSRAM QUICKTRONIC INTELLIGENT QTi a třípólová bezšroubová svorkovnice. 37 Varianty: - předřadník na jeden typ (příkon) zářivkové trubice - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový bateriový systém umístěný vně svítidla Příslušenství a doplňky: Svítidla jsou dodávána bez příslušenství, pro zavěšení svítidla doporučujeme objednat závěs (typ 18) s krytkou pro přívod, transparentní přívodní kabel 1,2m dlouhý a závěs s niklovanou stropní krytkou L Samostatná svítidla MIKRA na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou třípólovou svorkovnicí, bez optické části, s mřížkou nebo s vysokým opálovým krytem typ bez optické části s mřížkou 99 s krytem 39 délka L (mm) MIKRA 1x14/24W MIKRA 1x21/39W MIKRA 1x28/54W MIKRA 1x35/49/80W MIKRA 2x14/24W MIKRA 2x21/39W MIKRA 2x28/54W MIKRA 2x35/49W MIKRA 2x1x21/39W MIKRA 2x1x28/54W MIKRA 2x1x35/49W MIKRA 3x1x28/54W MIKRA 3x1x35/49W Samostatná svítidla MIKRA na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou třípólovou svorkovnicí, se symetrickými reflektory typ s reflektorem 40 s reflektorem 41 s reflektorem 42 s reflektorem 43 délka L (mm) MIKRA 1x14/24W MIKRA 1x21/39W MIKRA 1x28/54W MIKRA 1x35/49/80W MIKRA 2x14/24W MIKRA 2x21/39W MIKRA 2x28/54W MIKRA 2x35/49W MIKRA 2x1x21/39W MIKRA 2x1x28/54W MIKRA 2x1x35/49W MIKRA 3x1x28/54W MIKRA 3x1x35/49W

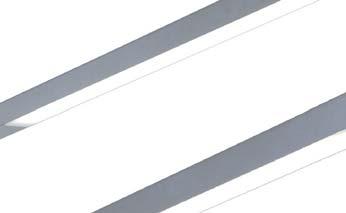

13 Samostatná svítidla MIKRA na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou třípólovou svorkovnicí, s asymetrickými reflektory typ s reflektorem 50 s reflektorem 51 s reflektorem 52 s reflektorem 53 délka L (mm) MIKRA 1x14/24W MIKRA 1x21/39W MIKRA 1x28/54W MIKRA 1x35/49/80W MIKRA 2x1x21/39W MIKRA 2x1x28/54W MIKRA 2x1x35/49W MIKRA 3x1x28/54W MIKRA 3x1x35/49W L 424 L Samostatná svítidla MIKRA na lineární zářivky T5, patice G5, elektronický předřadník, 230V/50Hz, EEI= A2, F, IP20, s jednou třípólovou svorkovnicí, se spodním nízkým opálovým krytem a s víčkem z hliníkového profilu na jedné straně nebo uprostřed svítidla typ s krytem 09 délka L (mm) MIKRA 1x14W MIKRA 1x21W MIKRA 1x28W MIKRA 1x35W MIKRA 2x1x21W MIKRA 2x1x28W MIKRA 2x1x35W

14 SEAMLESS MIKRA samostatná závěsná a přisazená svítidla MIKRA L Samostatná svítidla MIKRA LS na lineární zářivky T5 SEAMLESS, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou třípólovou svorkovnicí typ objednací číslo délka L (mm) MIKRA LS 1x21/39W MIKRA LS1x28/54W MIKRA LS 2x1x21/39W MIKRA LS 2x1x28/54W MIKRA LS 3x1x21/39W MIKRA LS 3x1x28/54W

15 LED MIKRA samostatná závěsná a přisazená svítidla L Samostatná svítidla MIKRA na LED světelné zdroje, elektronický napájecí zdroj umístěný vně svítidla, 230V/50Hz, EEI= A2, F, IP40, s jednou třípólovou svorkovnicí, se spodním opálovým krytem Teplota chromatičnosti LED zdroje ( t v objednacím čísle) K (teple bílá) K (neutrální bílá) typ s krytem 09 délka L (mm) MIKRA LED L t MIKRA LED L t MIKRA LED L t MIKRA LED L t MIKRA LED L t MIKRA LED L t MIKRA LED L t MIKRA LED L t

16 15

17 T5 MIKRA MODUL modulová přisazená nebo závěsná svítidla SEAMLESS Použití: Univerzální stavebnicový systém svítidel určený pro vytváření linií a sestav pomocí spojek. Tento stavebnicový systém je vhodný zejména pro osvětlování výrobních, montážních a skladových hal, prodejen, supermarketů, kanceláří a reprezentačních prostor industriálního charakteru, chodeb a schodišť. Světelné zdroje: - lineární zářivkové trubice T5 - SEAMLESS trubice T5 Dolní optická část (8. a 9. pozice objednacího čísla): 00 - bez optické části 40 - lesklý symetrický plný reflektor 41 - lesklý symetrický děrovaný reflektor 42 - matný symetrický plný reflektor 43 - matný symetrický děrovaný reflektor 50 - lesklý asymetrický plný reflektor 51 - lesklý asymetrický děrovaný reflektor 52 - matný asymetrický plný reflektor 53 - matný asymetrický děrovaný reflektor Barva svítidla (7. pozice objednacího čísla): 8 - elox - standardní provedení 16

18 Těleso: Základem stavebnice je eloxovaný tažený hliníkový profil. Profil je dodáván v několika délkách a lze jej spojovat a v případě potřeby zkrátit na požadovanou míru. Do profilu je možné vkládat jednotlivé zářivkové moduly nebo hliníková víčka a nastavovat jejich polohu posouváním v profilu. Po elektrickém propojení je možné na moduly připevnit reflektory pomocí perek a nainstalovat světelné zdroje. Profil svítidla MIKRA M je 37mm široký, 37mm vysoký a v jeho horní části jsou otvory pro montáž na strop a drážka pro zavěšení svítidla. Instalace: - zavěšení na závěsy typ 18 - přímá montáž na strop MIKRA MODUL Elektrická výbava: Standardně univerzální předřadník OSRAM QUICKTRONIC INTELLIGENT QTi, dvě třípólové bezšroubové svorkovnice s průběžným vedením 3x1,5mm Varianty: - předřadník na jeden typ (příkon) zářivkové trubice - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový bateriový systém umístěný vně svítidla - dvě pětipólové bezšroubové svorkovnice s průběžným vedením 5x1,5mm², vhodné pro dlouhé sestavy nebo ve svítidlech se stmívatelným předřadníkem nebo s nouzovým zdrojem Příslušenství a doplňky: Svítidla jsou dodávána bez příslušenství, pro zavěšení svítidla doporučujeme objednat závěs (typ 18) s krytkou pro přívod, transparentní přívodní kabel 1,2m dlouhý a závěsy s niklovanou stropní krytkou. Koncovky a spojky pro vytváření sestav nebo pro spojování svítidel je nutno objednat zvlášť Tip: Pro rychlou montáž doporučujeme objednat již připravené tří nebo pětivodičové kabelové svazky pro rychlé propojení svorkovnic Základní profil MIKRA M dodávaný bez koncovek typ objednací číslo délka L (mm) MIKRA M profil L MIKRA M profil L MIKRA M profil L MIKRA M profil L Nosník MIKRA M na lineární zářivky T5 v ose svítidla, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě třípólové svorkovnice a průběžné vedení 3x1,5mm² typ objednací číslo délka L (mm) MIKRA M 1x21/39W MIKRA M 1x28/54W MIKRA M 1x35/49/80W MIKRA M 2x21/39W MIKRA M 2x28/54W MIKRA M 2x35/49/W Nosník MIKRA M na lineární zářivky T5 SEAMLESS, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě třípólové svorkovnice a průběžné vedení 3x1,5mm² typ objednací číslo délka L (mm) MIKRA MLS 1x21/39W MIKRA MLS 1x28/54W

19 Optické části pro svítidla MIKRA M: Symetrické reflektory MIKRA s perky pro uchycení k modulu svítidla a spojkami reflektorů typ lesklý symetrický plný reflektor lesklý symetrický děrovaný reflektor matný symetrický plný reflektor matný symetrický děrovaný reflektor MIKRA M reflektor L MIKRA M reflektor L MIKRA M reflektor L Asymetrické reflektory MIKRA s perky pro uchycení k modulu svítidla a spojkami reflektorů typ lesklý asymetrický plný reflektor lesklý asymetrický děrovaný reflektor matný asymetrický plný reflektor matný asymetrický děrovaný reflektor délka L (mm) MIKRA M reflektor L MIKRA M reflektor L MIKRA M reflektor L délka L (mm) typ objednací číslo délka L (mm) MIKRA M víčko elox L MIKRA M víčko elox L MIKRA M víčko elox L MIKRA M víčko elox L

20 Příslušenství ke svítidlům MIKRA MODUL Pomocí koncovek a spojek lze z profilů MIKRA M vytvářet řady nebo obrazce. typ objednací číslo MIKRA P1 plastová koncovka MIKRA K1 eloxovaná Al koncovka MIKRA M K2 přímá spojka MIKRA M K3 spojka T MIKRA M K4 spojka X MIKRA M K5 spojka L MIKRA M K6 atypická úhlová spojka MIKRA MODUL propojovací kabelový svazek 3x1,5mm², délka 400mm propojovací kabelový svazek 5x1,5mm², délka 400mm MIKRA P1 PLASTOVÁ KONCOVKA MIKRA K1 ELOXOVANÁ KONCOVKA MIKRA M K3 SPOJKA T 76 MIKRA M K4 SPOJKA X MIKRA M K5 SPOJKA L MIKRA M K6 ATYPICKÁ ÚHLOVÁ SPOJKA 19

21 T5 KVADRA 53 samostatná závěsná a přisazená svítidla Použití: Samostatná, 53mm široká, jedno a dvou trubicová svítidla pro osvětlení kanceláří, reprezentačních prostor, chodeb, schodišť, recepcí a prodejen. Svítidla jsou vyráběna v základní a dvojité délce. Jsou vhodná pro přímé nebo nepřímé osvětlení interiérů. Svítidla s integrovaným vypínačem nebo stmívatelná svítidla s jedním nebo dvěmi zabudovanými tlačítky jsou ideální jako pracovní osvětlení. Svítidla s otočnými závěsy jsou vhodná pro nasvětlování stěn a obrazů. Světelné zdroje: - lineární zářivkové trubice T Dolní optická část (8. a 9. pozice objednacího čísla): 04 - polykarbonátový čirý kryt 07 - mikropyramidový kryt 08 - polykarbonátový prizmatický kryt satine 09 - polykarbonátový hladký opálový kryt 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk - na přání 8 - elox - standardní provedení 9 - stříbrná RAL 9006 mikrostruktura - na přání 20

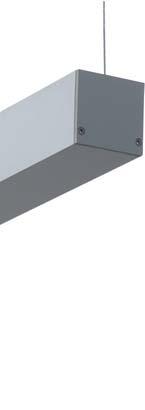

22 Těleso: Těleso svítidla je z hliníkového profilu čtvercového průřezu povrchově upraveného eloxováním nebo na přání práškovou vypalovací barvou. U eloxovaného provedení jsou koncovky přišroubovány k profilu nerezovými šrouby, u lakovaného provedení jsou koncovky k profilu přivařeny. Profil je 53mm vysoký, boční i horní strana jsou zcela hladké. Instalace: - zavěšení na závěsy typ 03 nebo přímá montáž na strop - pouze pro přímé osvětlení - zavěšení na závěsy typ 00 - pouze pro nepřímé osvětlení KVADRA 53 Elektrická výbava: Standardně elektronický předřadník nebo univerzální předřadník OSRAM QUICKTRONIC INTELLIGENT QTi a třípólová bezšroubová svorkovnice. 53 Varianty: - předřadník na jeden typ (příkon) zářivkové trubice - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový bateriový systém umístěný vně svítidla 53 Příslušenství a doplňky: Svítidla jsou dodávána bez příslušenství, pro zavěšení svítidla doporučujeme objednat závěs (typ 00 nebo 03) s krytkou pro přívod, transparentní přívodní kabel 1,2m dlouhý a závěs s niklovanou stropní krytkou L Samostatná svítidla KVADRA 53 pro přímé osvětlení, 53mm široká, na lineární zářivky T5, patice G5, elektronický předřadník 230V/50Hz, EEI= A2, F, IP20, s jednou třípólovou svorkovnicí a spodním krytem, s otvory pro přívodní šňůru a pro připevnění na strop nebo pro zavěšení na závěsy 03 typ s krytem 07 s krytem 08 s krytem 09 délka L (mm) KVADRA 53 1x14W a a a KVADRA 53 1x21W a a a KVADRA 53 1x28W a a a KVADRA 53 1x35W a a a KVADRA 53 2x1x21W a a a KVADRA 53 2x1x28W a a a KVADRA 53 2x1x35W a a a L L Samostatná svítidla KVADRA 53 pro přímé osvětlení, 53mm široká, na lineární zářivky T5, patice G5, elektronický předřadník, 230V/50Hz, EEI= A2, F, IP20, s jednou třípólovou svorkovnicí, s mřížkou nebo spodním krytem a s víčkem z hliníkového profilu na jedné straně nebo uprostřed svítidla, s otvory pro přívodní šňůru a pro připevnění na strop nebo pro zavěšení na závěsy 03 typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) KVADRA 53 1x14/24W a a a a KVADRA 53 1x21/39W a a a a KVADRA 53 1x28/54W a a a a KVADRA 53 1x35/49W a a a a KVADRA 53 2x1x21/39W a a a a KVADRA 53 2x1x28/54W a a a a KVADRA 53 2x1x35/49W a a a a

23 L 53 Samostatná svítidla KVADRA 53 pro nepřímé osvětlení, 53mm široká, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou třípólovou svorkovnicí a horním krytem s výřezem pro přívodní šňůru a závěsy 00 typ s krytem 04 s krytem 08 s krytem 09 délka L (mm) KVADRA 53 1x14/24W a a a KVADRA 53 1x21/39W a a a KVADRA 53 1x28/54W a a a KVADRA 53 1x35/49W a a a KVADRA 53 2x1x21/39W a a a KVADRA 53 2x1x28/54W a a a KVADRA 53 2x1x35/49W a a a Otočná svítidla KVADRA 53, 53mm široká, na lineární zářivky T5, patice G5, elektronický předřadník, 230V/50Hz, EEI= A2, F, IP20, s jednou třípólovou svorkovnicí a krytem, s otočnými závěsy integrovanými do koncovek typ s krytem 04 s krytem 07 s krytem 08 s krytem 09 délka L (mm) KVADRA 53 1x14/24W a a a a KVADRA 53 1x21/39W a a a a KVADRA 53 1x28/54W a a a a KVADRA 53 1x35/49W a a a a KVADRA 53 2x1x21/39W a a a a KVADRA 53 2x1x28/54W a a a a KVADRA 53 2x1x35/49W a a a a

24 23

25 T5 KVADRA 53 W samostatná nástěnná svítidla Použití: Samostatná nástěnná svítidla pro přímé, přímo-nepřímé a dekorativní osvětlení kanceláří, reprezentačních prostor, chodeb, schodišť, recepcí a prodejen. Světelné zdroje: - lineární zářivkové trubice T5 - LED světelné zdroje s Ra min. 80 a teplotou chromatičnosti 3000K nebo 4000K Dolní optická část (8. a 9. pozice objednacího čísla): 07 - mikropyramidový kryt 08 - polykarbonátový prizmatický kryt satine 09 - polykarbonátový hladký opálový kryt 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk - na přání 8 - elox - standardní provedení 9 - stříbrná RAL 9006 mikrostruktura - na přání 24

26 Těleso: Těleso svítidla je ze zcela hladkého hliníkového profilu čtvercového průřezu povrchově upraveného standardně eloxováním nebo na přání práškovou vypalovací barvou. U eloxovaného provedení jsou koncovky přišroubovány k profilu nerezovými šrouby, u lakovaného provedení jsou koncovky k profilu přivařeny. Instalace: - montáž na stěnu pomocí nástěnné konzoly, která je součástí svítidla KVADRA 53 W Elektrická výbava: Standardně univerzální předřadník OSRAM QUICKTRONIC INTELLIGENT QTi nebo LED driver a třípólová bezšroubová svorkovnice. 53 Varianty: - předřadník na jeden typ (příkon) zářivkové trubice - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI L Nástěnná svítidla KVADRA 53 WD pro přímé osvětlení, 53mm široká, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou třípólovou svorkovnicí, mřížkou nebo spodním krytem, dodávaná s nástěnnou 500mm dlouhou konzolou v barvě svítidla. Svítidla je možno otočit a použít pro nepřímé osvětlení. typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) KVADRA 53 WD 1x14/24W a a a a KVADRA 53 WD 1x21/39W a a a a KVADRA 53 WD 1x28/54W a a a a KVADRA 53 WD 1x35/49W a a a a Otočná nástěnná svítidla KVADRA 53 WT pro přímé osvětlení, 53mm široká, na lineární zářivky T5, patice G5, elektronický předřadník, 230V/50Hz, EEI= A2, F, IP20, s jednou třípólovou svorkovnicí, se spodním krytem, dodávaná s nástěnnými otočnými konzolami typ s krytem 07 s krytem 08 s krytem 09 délka L (mm) KVADRA 53 WT 1x14W a a a KVADRA 53 WT 1x21W a a a KVADRA 53 WT 1x28W a a a KVADRA 53 WT 1x35W a a a

27 Policová svítidla KVADRA 53 WS pro přímé osvětlení s integrovaným vypínačem a přívodní flexo šňůrou, 53mm široká, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, se spodním krytem, dodávaná s konzolou pro upevnění na polici typ s krytem 07 s krytem 08 s krytem 09 délka L (mm) KVADRA 53 WS 1x14W a a a KVADRA 53 WS 1x21W a a a KVADRA 53 WS 1x28W a a a KVADRA 53 WS 1x35W a a a Policová stmívatelná svítidla KVADRA 53 WS DIM pro přímé osvětlení s integrovaným tlačítkem a přívodní flexo šňůrou, 53mm široká, na lineární zářivky T5, patice G5, elektronický předřadník QTi DALI, 230V/50Hz, EEI= A2, F, IP20, se spodním krytem, dodávaná s konzolou pro upevnění na polici typ s krytem 07 s krytem 08 s krytem 09 délka L (mm) KVADRA 53 WS 1x14W DIM a a a KVADRA 53 WS 1x21W DIM a a a KVADRA 53 WS 1x28W DIM a a a KVADRA 53 WS 1x35W DIM a a a Nástěnná svítidla KVADRA 53 WU tvaru U svítící rovnoběžně se stěnou - nahoru nebo dolů (svítidlo lze otočit) nebo do stěny, 53mm široká, na lineární zářivky nebo LED světelné zdroje, 230V/50Hz, EEI= A2, F, IP20, s jednou třípólovou svorkovnicí, s opálovým krytem, dodávaná s konzolami pro upevnění na zeď Teplota chromatičnosti LED zdroje ( t v objednacím čísle) K (teple bílá) K (neutrální bílá) typ svítící dolů nebo nahoru svítící do zdi L1 (mm) L2 (mm) KVADRA 53 WU LED t a t a KVADRA 53 WU 1x14W a a KVADRA 53 WU 1x21W a a KVADRA 53 WU 1x28W a a KVADRA 53 WU 1x35W a a

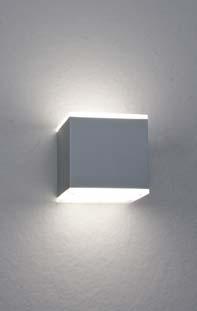

28 LED KVADRA 53 W KVADRA 53W LED D 53mm KVADRA 53W LED I 53mm KVADRA 53W LED D/I 53mm L3 L1 L2 KVADRA 53W LED D 106mm KVADRA 53W LED I 106mm KVADRA 53W LED D/I 106mm KVADRA 53W LED D 206mm KVADRA 53W LED I 206mm KVADRA 53W LED D/I 206mm Nástěnná svítidla KVADRA 53 W pro přímé nebo přímo-nepřímé osvětlení, na LED světelné zdroje, s integrovaným LED driverem na 230V/50Hz nebo s externím LED driverem pro napájení 24VDC/350mA (není součástí svítidla), EEI= A2, F, IP20, s jednou třípólovou svorkovnicí, se satine krytem, dodávaná s konzolou pro upevnění na zeď Teplota chromatičnosti LED zdroje ( t v objednacím čísle) K (teple bílá) K (neutrální bílá) typ objednací číslo zdroj L1 (mm) L2 (mm) L3 (mm) KVADRA 53 W LED1 D t a W/24V DC/350mA EXT KVADRA 53 W LED1 D t a W/24V DC/350mA EXT KVADRA 53 W LED1 D/I t a W/24V DC/350mA EXT KVADRA 53 W LED1 D/I t a W/24V DC/350mA EXT KVADRA 53 W LED2 D t a W/24V DC/350mA EXT KVADRA 53 W LED2 D t a W/24V DC/350mA EXT KVADRA 53 W LED2 D/I t a x1W/24V DC/350mA EXT KVADRA 53 W LED2 D/I t a x3W/24V DC/350mA EXT KVADRA 53 W LED4 D t a W/230V/50Hz INT KVADRA 53 W LED4 D t a W/230V/50Hz INT KVADRA 53 W LED4 D/I t a x1W/230V/50Hz INT KVADRA 53 W LED4 D/I t a x3W/230V/50Hz INT

29 LED KVADRA 53 WIN samostatná závěsná a přisazená svítidla Použití: Samostatná čtvercová nebo obdélníková svítidla pro osvětlení kanceláří, reprezentačních prostor, chodeb, schodišť, recepcí a prodejen. Svítidla jsou vyráběna v provedení pro přímé nebo nepřímé osvětlení interiérů. Svítidla jsou vybavena lineárními LED světelnými zdroji a vynikají úsporností a rovnoměrným jasem difuzoru. Světelné zdroje: - lineární LED světelný zdroj 08 Dolní optická část (8. a 9. pozice objednacího čísla): 04 - polykarbonátový hladký čirý kryt 07 - mikropyramidový kryt 08 - polykarbonátový prizmatický kryt satine 09 - polykarbonátový hladký opálový kryt Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk - na přání 8 - elox - standardní provedení 9 - stříbrná RAL 9006 mikrostruktura - na přání 28

30 Těleso: Těleso svítidla rámové konstrukce je tvořeno zcela hladkým hliníkovým profilem čtvercového průřezu, upraveným standardně eloxováním nebo na přání práškovou vypalovací barvou. V tělese jsou otvory pro přívodní šňůru a pro zavěšení na závěsy 03 nebo připevnění na strop. Instalace: - zavěšení na závěsy typ 00 nebo 03 - přímá montáž na strop či stěnu Elektrická výbava: Standardně elektronický LED driver a třípólová bezšroubová svorkovnice KVADRA 53 WIN Varianty: - RGB LED driver Příslušenství a doplňky: Svítidla jsou dodávána bez příslušenství, pro zavěšení svítidla doporučujeme objednat závěsy (typ 00 nebo 03) s krytkou pro přívod, transparentní přívodní kabel 1,2m dlouhý a závěsy s niklovanou stropní krytkou. Tip: Svítidla pro zavěšení je možno dodat s ochrannou fólií proti poškození optického systému svítidla během montáže a s nainstalovaným přívodním kabelem. 53 L2 L1 Samostatná svítidla KVADRA 53 WIN LED pro přímé osvětlení, 53mm široký profil, na lineární LED světelné zdroje, elektronický LED driver, 230V/50Hz, EEI= A2, F, IP20, s jednou třípólovou svorkovnicí a spodním krytem, s otvory pro přívodní šňůru a pro zavěšení na závěsy 03 nebo připevnění na strop. Tato svítidla je možno vyrobit i v jiných než níže uvedených rozměrech. Teplota chromatičnosti LED zdroje ( t v objednacím čísle) K (teple bílá) K (neutrální bílá) typ s krytem 07 s krytem 08 s krytem 09 L1 (mm) L2 (mm) KVADRA 53 WIN LED 600x600-D t a t a t a KVADRA 53 WIN LED 900x900-D t a t a t a KVADRA 53 WIN LED 900x600-D t a t a t a KVADRA 53 WIN LED 1200x600-D t a t a t a Samostatná svítidla KVADRA 53 WIN LED pro nepřímé osvětlení, 53mm široký profil, na lineární LED, elektronický LED driver, 230V/50Hz, EEI= A2, F, IP20, s jednou třípólovou svorkovnicí a horním krytem, s výřezem pro přívodní šňůru a pro závěsy 00. Tato svítidla je možno vyrobit i v jiných než níže uvedených rozměrech. Teplota chromatičnosti LED zdroje ( t v objednacím čísle) K (teple bílá) K (neutrální bílá) 9 - RGB typ s krytem 04 s krytem 08 s krytem 09 L1 (mm) L2 (mm) KVADRA 53 WIN LED 600x600-I t a t a t a KVADRA 53 WIN LED 900x900-I t a t a t a KVADRA 53 WIN LED 900x600-I t a t a t a KVADRA 53 WIN LED 1200x600-I t a t a t a

31 KVADRA 70 30

32 KVADRA 70 závěsná a přisazená svítidla 31

33 T5 KVADRA 70 samostatná závěsná a přisazená svítidla Použití: Samostatná, 53mm široká, jedno, dvou a třítrubicová svítidla pro osvětlení kanceláří, reprezentačních prostor, chodeb, schodišť, recepcí a prodejen. Svítidla jsou vyráběna v základní, dvojité a trojité délce. Jsou vhodná pro přímé nebo přímo-nepřímé osvětlení interiérů. Ve speciální úpravě a při respektování montážních instrukcí je možno svítidla použít i pro osvětlení exteriérů. Světelné zdroje: - lineární zářivkové trubice T5 - SEAMLESS trubice T5 - lineární LED světelné zdroje s Ra min. 80 a teplotou chromatičnosti 3000K nebo 4000K - reflektorové halogenové žárovky nebo LED směrové zdroje o průměru 35mm 09 Dolní optická část (8. a 9. pozice objednacího čísla): 07 - mikropyramidový kryt 08 - polykarbonátový prizmatický kryt satine 09 - polykarbonátový hladký opálový kryt 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO 99 Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk - na přání 8 - elox - standardní provedení 9 - stříbrná RAL 9006 mikrostruktura - na přání 32

34 Těleso: Těleso svítidla je z hliníkového profilu povrchově upraveného standardně eloxováním nebo na přání práškovou vypalovací barvou. U eloxovaného provedení jsou koncovky přišroubovány k profilu nerezovými šrouby, u lakovaného provedení jsou koncovky k profilu přivařeny. Profil je 70mm vysoký, na horní straně profilu jsou otvory pro připevnění svítidla na strop a drážka pro zavěšení svítidla na závěsy nebo pro připevnění nástěnné konzoly KVADRA 70 KN2. Instalace: - zavěšení na závěsy typ 18 - přímá montáž na strop - přímá montáž vestavěním do sádrokartonového stropu nebo stěny pomocí konzol KVADRA 70 KS1. Při tomto způsobu montáže je svítidlo v úrovni stropu a viditelný je pouze optický systém - mřížka nebo polykarbonátový kryt bez jakéhokoli lemu - montáž na stěnu pomocí nástěnné konzoly KVADRA 70 KN KS1 KVADRA 70 Elektrická výbava: Standardně univerzální předřadník OSRAM QUICKTRONIC INTELLIGENT QTi a třípólová bezšroubová svorkovnice. 70 Varianty: - předřadník na jeden typ (příkon) zářivkové trubice - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI, s čidlem LS nebo LS/PD - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový bateriový systém - otvory v horní části profilu pro nepřímé osvětlení, které jsou překryty fólií proti vnikání prachu do svítidla KN2 Příslušenství a doplňky: Svítidla jsou dodávána bez příslušenství, pro zavěšení svítidla doporučujeme objednat závěs (typ 18) s krytkou pro přívod, transparentní přívodní kabel 1,2m dlouhý a závěs s niklovanou stropní krytkou. Pro montáž do stropu nebo stěny je nutno objednat konzoly KVADRA 70 KS1. Pro montáž na stěnu je nutno objednat konzoly KVADRA 70 KN Tip: Svítidla pro zavěšení je možno dodat s nainstalovanými a odzkoušenými světelnými zdroji, ochrannou fólií proti poškození optického systému svítidla během montáže a s nainstalovaným přívodním kabelem. 53 9,14,19,24 L L Samostatná svítidla KVADRA 70 pro přímé osvětlení, 53mm široká, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou třípólovou svorkovnicí, nepřerušovanou mřížkou nebo spodním krytem typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) KVADRA 70 1x14/24W a a a a KVADRA 70 1x21/39W a a a a KVADRA 70 1x28/54W a a a a KVADRA 70 1x35/49/80W a a a a KVADRA 70 2x1x21/39W a a a a KVADRA 70 2x1x28/54W a a a a KVADRA 70 2x1x35/49W a a a a KVADRA 70 3x1x28/54W a a a a KVADRA 70 3x1x35/49W a a a a L Samostatná svítidla KVADRA 70 pro přímé osvětlení, 53mm široká, na překryté lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP40, s jednou třípólovou svorkovnicí a spodním krytem typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) KVADRA 70 2x1x21/39W a a a KVADRA 70 2x1x28/54W a a a KVADRA 70 2x1x35/49W a a a KVADRA 70 3x1x28/54W a a a KVADRA 70 3x1x35/49W a a a

35 T5 KVADRA 70 samostatná závěsná a přisazená svítidla 424 L Samostatná svítidla KVADRA 70 pro přímé osvětlení, šířka 53mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou třípólovou svorkovnicí, s mřížkou nebo spodním krytem a s víčkem z hliníkového profilu uprostřed typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) KVADRA 70 2x1x21/39W a a a a KVADRA 70 2x1x28/54W a a a a KVADRA 70 2x1x35/49W a a a a Samostatná svítidla KVADRA 70 pro přímo-nepřímé osvětlení, šířka 53mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou třípólovou svorkovnicí, s mřížkou nebo spodním krytem a s víčkem z hliníkového profilu uprostřed typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) KVADRA 70 2x1x21/39W a a a a KVADRA 70 2x1x28/54W a a a a KVADRA 70 2x1x35/49W a a a a

36 424 L KVADRA 70 Samostatná svítidla KVADRA 70 KH pro přímé osvětlení, šířka 53mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou pětipólovou svorkovnicí, s mřížkou nebo spodním krytem a s víčkem z hliníkového profilu uprostřed, s kardanovými závěsy pro dva světelné zdroje o průměru 35mm - halogenové žárovky DECOSTAR 35 max. 2x35W typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) KVADRA 70 KH 2x1x21/39W a a a a KVADRA 70 KH 2x1x28/54W a a a a KVADRA 70 KH 2x1x35/49W a a a a Samostatná svítidla KVADRA 70 KH pro přímo-nepřímé osvětlení, šířka 53mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou pětipólovou svorkovnicí, s mřížkou nebo spodním krytem a s víčkem z hliníkového profilu uprostřed, s kardanovými závěsy pro dva světelné zdroje o průměru 35mm - halogenové žárovky DECOSTAR 35 max. 2x35W typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) KVADRA 70 KH 2x1x21/39W a a a a KVADRA 70 KH 2x1x28/54W a a a a KVADRA 70 KH 2x1x35/49W a a a a L Samostatná svítidla KVADRA 70 KL pro přímé osvětlení, šířka 53mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou pětipólovou svorkovnicí, s mřížkou nebo spodním krytem a s víčkem z hliníkového profilu uprostřed, s kardanovými závěsy pro dva světelné LED zdroje o průměru 35mm typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) KVADRA 70 KL 2x1x21/39W a a a a KVADRA 70 KL 2x1x28/54W a a a a KVADRA 70 KL 2x1x35/49W a a a a Samostatná svítidla KVADRA 70 KL pro přímo-nepřímé osvětlení, šířka 53mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou pětipólovou svorkovnicí, s mřížkou nebo spodním krytem a s víčkem z hliníkového profilu uprostřed, s kardanovými závěsy pro dva světelné LED zdroje o průměru 35mm typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) KVADRA 70 KL 2x1x21/39W a a a a KVADRA 70 KL 2x1x28/54W a a a a KVADRA 70 KL 2x1x35/49W a a a a GU4

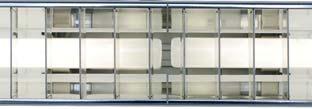

37 SEAMLESS KVADRA 70 samostatná závěsná a přisazená svítidla L L Samostatná svítidla KVADRA 70 LS, šířka 53mm, na lineární zářivky T5 SEAMLESS, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou třípólovou svorkovnicí, nepřerušovanou mřížkou nebo spodním krytem typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) KVADRA 70 LS 1x21/39W a a a a KVADRA 70 LS 1x28/54W a a a a KVADRA 70 LS 2x1x21/39W a a a a KVADRA 70 LS 2x1x28/54W a a a a KVADRA 70 LS 3x1x21/39W a a a a KVADRA 70 LS 3x1x28/54W a a a a

38 424 L KVADRA 70 Samostatná svítidla KVADRA 70 LS, šířka 53mm, na lineární zářivky T5 SEAMLESS, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou třípólovou svorkovnicí, s mřížkou nebo spodním krytem a s víčkem z hliníkového profilu uprostřed typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) KVADRA 70 LS 2x1x21/39W a a a a KVADRA 70 LS 2x1x28/54W a a a a L Samostatná svítidla KVADRA 70 LSKH, šířka 53mm, na lineární zářivky T5 SEAMLESS, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou pětipólovou svorkovnicí, s mřížkou nebo spodním krytem a s víčkem z hliníkového profilu uprostřed, s kardanovými závěsy pro dva světelné zdroje o průměru 35mm - halogenové žárovky DECOSTAR 35 max. 2x35W typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) KVADRA 70 LSKH 2x1x21/39W a a a a KVADRA 70 LSKH 2x1x28/54W a a a a Samostatná svítidla KVADRA 70 LSKL, šířka 53mm, na lineární zářivky T5 SEAMLESS, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou pětipólovou svorkovnicí, s mřížkou nebo spodním krytem a s víčkem z hliníkového profilu uprostřed s kardanovými závěsy pro dva světelné LED zdroje o průměru 35mm typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) KVADRA 70 LSKL 2x1x21/39W a a a a KVADRA 70 LSKL 2x1x28/54W a a a a Příslušenství pro svítidla KVADRA 70 na zářivky T5 a SEAMLESS: Konzola KVADRA 70 KS pro montáž svítidel do sádrokartonu, dřevotřískové nebo MDF desky o tloušťce 12-25mm. Doporučená montáž konzol v rozteči 290mm. Konzola KVADRA 70 KN pro montáž svítidel na stěnu konzola KVADRA 70 KS1 konzola KVADRA 70 KN2 37 GU4

39 LED KVADRA 70 samostatná závěsná a přisazená svítidla KVADRA 70 LED DOT 08 L Samostatná svítidla KVADRA 70 LED DOT s LED 1,2W/350mA, bez napájecího zdroje Samostatná svítidla KVADRA 70, šířka 53mm, na LED světelné zdroje, elektronický napájecí zdroj, 230V/50Hz, EEI= A2, F, IP20, s jednou třípólovou svorkovnicí a spodním krytem Teplota chromatičnosti LED zdroje ( t v objednacím čísle) K (teple bílá) K (neutrální bílá) typ s krytem 07 s krytem 08 s krytem 09 délka L (mm) KVADRA 70 LED DOT t a KVADRA 70 LED L t a t a t a KVADRA 70 LED L t a t a t a KVADRA 70 LED L t a t a t a KVADRA 70 LED L t a t a t a KVADRA 70 LED L t a t a t a KVADRA 70 LED L t a t a t a KVADRA 70 LED L t a t a t a KVADRA 70 LED L t a t a t a KVADRA 70 LED L t a t a t a

40 KVADRA 70 39

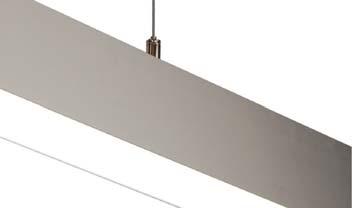

41 T5 KVADRA 70 SYSTEM systém závěsných a přisazených svítidel 08 Použití: Jedno a dvoutrubicová svítidla vhodná pro spojování do řad a složitějších sestav pomocí spojek. Tento systém je vhodný pro složité projekty konferenčních a vstupních hal, velkoprostorových kanceláří, rekonstrukcí starých průmyslových objektů, reprezentačních prostor, chodeb a prodejen. Svítidla jsou vyráběna v základní a dvojité délce, jako středová a koncová. Pro docílení efektu nepřerušovaného, 50mm širokého a rovnoměrně svítícího pásu, je použit opálový kryt a zářivkové trubice T5 jsou přeloženy tak, že jsou eliminována tmavá místa na jejich koncích. Pokud je požadováno osvětlení s vyšší účinností a omezením jasů a současně dlouhý, nepřerušovaný pás svítidel, pak je ideálním řešením použití vysoce účinné mřížky 99 v kombinaci s trubicemi SEAMLESS. 09 Světelné zdroje: - lineární zářivkové trubice T5 - SEAMLESS trubice T5 Dolní optická část (8. a 9. pozice objednacího čísla): 07 - mikropyramidový kryt 08 - polykarbonátový prizmatický kryt satine 09 - polykarbonátový hladký opálový kryt 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO 99 Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk - na přání 8 - elox - standardní provedení 9 - stříbrná RAL 9006 mikrostruktura - na přání 40

42 Těleso: Těleso svítidla je z taženého hliníkového profilu povrchově upraveného standardně eloxováním nebo na přání práškovou vypalovací barvou. U eloxovaného provedení jsou koncovky přišroubovány k profilu nerezovými šrouby, u lakovaného provedení jsou koncovky k profilu přivařeny. Profil je 70mm vysoký, na horní straně profilu jsou otvory pro připevnění svítidla na strop a drážka pro zavěšení svítidla na závěsy nebo pro připevnění nástěnné konzoly KVADRA 70 KN2. Instalace: - zavěšení na závěsy typ 18 - přímá montáž na strop - montáž na stěnu pomocí nástěnné konzoly KVADRA 70 KN2 Elektrická výbava: Standardně univerzální předřadník OSRAM QUICKTRONIC INTELLIGENT QTi, dvě třípólové bezšroubové svorkovnice s průběžným vedením 3x1,5mm² KVADRA 70 SYSTEM Varianty: - předřadník na jeden typ (příkon) zářivkové trubice - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI, s čidlem LS nebo LS/PD - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový bateriový systém - dvě pětipólové bezšroubové svorkovnice s průběžným vedením 5x1,5mm², vhodné zejména u velkých sestav nebo u svítidel se stmívatelným předřadníkem či nouzovým zdrojem - dva třípólové konektory s průběžným vedením 3x1,5mm² pro rychlé spojení do řad Příslušenství a doplňky: Koncové moduly jsou dodávány včetně jedné koncovky. Svítidla jsou dodávána bez příslušenství, pro zavěšení svítidel doporučujeme objednat závěs (typ 18) s krytkou pro přívod, transparentní přívodní kabel 1,2m dlouhý a závěs s niklovanou stropní krytkou. Spojky pro vytváření sestav nebo pro spojování svítidel do řad je nutno objednat zvlášť. Pro montáž na stěnu je nutno objednat konzoly KVADRA 70 KN KN2 Tip: Pro rychlou montáž doporučujeme objednat již připravené tří nebo pětivodičové kabelové svazky pro rychlé propojení svorkovnic. 9,14,19,24 53 L Koncová svítidla KVADRA 70 S pro přímé osvětlení, 53mm široká, na lineární zářivky T5 v ose svítidla, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě třípólové svorkovnice a průběžné vedení 3x1,5mm², nepřerušovaná mřížka nebo spodní kryt typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) KVADRA 70 S 1x14/24W a a a a KVADRA 70 S 1x21/39W a a a a KVADRA 70 S 1x28/54W a a a a KVADRA 70 S 1x35/49/80W a a a a KVADRA 70 S 2x1x21/39W a a a a KVADRA 70 S 2x1x28/54W a a a a KVADRA 70 S 2x1x35/49W a a a a L Středová svítidla KVADRA 70 S pro přímé osvětlení, 53mm široká, na lineární zářivky T5 v ose svítidla, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě třípólové svorkovnice a průběžné vedení 3x1,5mm², nepřerušovaná mřížka nebo spodní kryt typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) KVADRA 70 S 1x21/39W a a a a KVADRA 70 S 1x28/54W a a a a KVADRA 70 S 1x35/49/80W a a a a KVADRA 70 S 2x1x21/39W a a a a KVADRA 70 S 2x1x28/54W a a a a KVADRA 70 S 2x1x35/49W a a a a

43 90 L T5 Koncová svítidla KVADRA 70 S pro přímé osvětlení, 53mm široká, na přeložené lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě třípólové svorkovnice a průběžné vedení 3x1,5mm², spodní kryt typ s krytem 07 s krytem 08 s krytem 09 délka L (mm) KVADRA 70 S 1x21/39W a a a KVADRA 70 S 1x28/54W a a a KVADRA 70 S 1x35/49/80W a a a KVADRA 70 S 2x1x21/39W a a a KVADRA 70 S 2x1x28/54W a a a KVADRA 70 S 2x1x35/49W a a a L Středová svítidla KVADRA 70 S pro přímé osvětlení, 53mm široká, na přeložené lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě třípólové svorkovnice a průběžné vedení 3x1,5mm², spodní kryt typ s krytem 07 s krytem 08 s krytem 09 délka L (mm) KVADRA 70 S 1x21/39W a a a KVADRA 70 S 1x28/54W a a a KVADRA 70 S 1x35/49/80W a a a KVADRA 70 S 2x1x21/39W a a a KVADRA 70 S 2x1x28/54W a a a KVADRA 70 S 2x1x35/49W a a a L SEAMLESS Koncová svítidla KVADRA 70 SLS, šířka 53mm, na lineární zářivky T5 SEAMLESS, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě třípólové svorkovnice a průběžné vedení 3x1,5mm², nepřerušovaná mřížka nebo spodní kryt typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka (mm) KVADRA 70 SLS 1x21/39W a a a a KVADRA 70 SLS 1x28/54W a a a a KVADRA 70 SLS 2x1x21/39W a a a a KVADRA 70 SLS 2x1x28/54W a a a a Středová svítidla KVADRA 70 SLS, šířka 53mm, na lineární zářivky T5 SEAMLESS, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě třípólové svorkovnice a průběžné vedení 3x1,5mm², nepřerušovaná mřížka nebo spodní kryt typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka (mm) KVADRA 70 SLS 1x21/39W a a a a KVADRA 70 SLS 1x28/54W a a a a KVADRA 70 SLS 2x1x21/39W a a a a KVADRA 70 SLS 2x1x28/54W a a a a L 42

44 Příslušenství ke svítidlům KVADRA 70 SYSTEM Pomocí spojek lze ze svítidel KVADRA 70 S vytvářet řady nebo sestavy. typ objednací číslo KVADRA 70 K1 eloxovaná koncovka KVADRA 70 S K2 přímá spojka (společná pro KVADRA 70 S a KVADRA-R 70 S) KVADRA 70 KN2 nástěnná konzola typ s Al víčkem s krytem 07 s krytem 08 s krytem 09 KVADRA 70 S K3 spojka T KVADRA 70 S K4 spojka X KVADRA 70 S K5 spojka L KVADRA 70 S K6 atypická úhlová spojka KVADRA 70 S plný profil (nutno specifikovat délku v mm) KVADRA 70 SYSTEM propojovací kabelový svazek 3x1,5mm², délka 400mm propojovací kabelový svazek 5x1,5mm², délka 400mm KVADRA 70 K1 ELOXOVANÁ KONCOVKA KVADRA 70 S K2 PŘÍMÁ SPOJKA KVADRA 70 KN2 NÁSTĚNNÁ KONZOLA KVADRA 70 S K3 SPOJKA T KVADRA 70 S K4 SPOJKA X KVADRA 70 S K5 SPOJKA L KVADRA 70 S K6 ATYPICKÁ ÚHLOVÁ SPOJKA 43

45 T5 KVADRA 70 MODUL modulová přisazená nebo závěsná svítidla Použití: Univerzální stavebnicový systém svítidel určený pro vytváření linií a sestav pomocí spojek. Tento stavebnicový systém je vhodný pro složité projekty konferenčních a vstupních hal, velkoprostorových kanceláří, rekonstrukcí starých průmyslových objektů, reprezentačních prostor, chodeb a prodejen. Pomocí této stavebnice si sami vytvoříte linii nebo sestavu dle potřeb vašeho projektu. Svítidla KVADRA 70 M jsou určena pro zavěšení nebo pro přímou montáž na strop. Pro docílení efektu nepřerušovaného, 50mm širokého a rovnoměrně svítícího pásu je nejlépe použít opálový kryt a svítidla s přeloženými zářivkovými trubicemi. Délku přeložení trubic je možno nastavit v rozmezí 50 až 120mm. Při nastavení 90mm jsou zářivky přeloženy tak, že jsou eliminována tmavá místa na jejich koncích. Pokud je požadováno osvětlení s vyšší účinností a s omezením jasů a současně dlouhý, nepřerušovaný pás svítidel, pak je ideálním řešením použití vysoce účinné mřížky 99 v kombinaci s trubicemi SEAMLESS. Světelné zdroje: - lineární zářivkové trubice T5 - SEAMLESS trubice T5 - reflektorové halogenové žárovky nebo LED směrové zdroje o průměru 35mm Dolní optická část (8. a 9. pozice objednacího čísla): 07 - mikropyramidový kryt 08 - polykarbonátový prizmatický kryt satine 09 - polykarbonátový hladký opálový kryt 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO 99 Barva svítidla (7. pozice objednacího čísla): 8 - elox 44

46 Těleso: Základem stavebnice je eloxovaný tažený hliníkový profil. Profil je dodáván v několika délkách a lze jej spojovat a v případě potřeby zkrátit na požadovanou míru. Do tohoto profilu je možno vkládat jednotlivé zářivkové moduly, moduly s reflektorovými žárovkami nebo LED zdroji a nastavovat jejich polohu posouváním v profilu. Po elektrickém propojení modulů a nasazení světelných zdrojů zbývá už jen dokončit montáž svítidla instalací optické části mřížky nebo krytu. Profil svítidla KVADRA70 M je 53mm široký, 70mm vysoký a v jeho horní části jsou otvory pro montáž na strop a drážka pro zavěšení svítidla. Instalace: - zavěšení na závěsy typ 18 - přímá montáž na strop - montáž na stěnu pomocí nástěnné konzoly KVADRA 70 KN2 Elektrická výbava: Standardně univerzální předřadník OSRAM QUICKTRONIC INTELLIGENT QTi, dvě třípólové bezšroubové svorkovnice s průběžným vedením 3x1,5mm² KVADRA 70 MODUL Varianty: - předřadník na jeden typ (příkon) zářivkové trubice - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI, s čidlem LS nebo LS/PD - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový bateriový systém - dvě pětipólové bezšroubové svorkovnice s průběžným vedením 5x1,5mm², vhodné pro dlouhé sestavy nebo ve svítidlech se stmívatelným předřadníkem nebo s nouzovým zdrojem KN2 Příslušenství a doplňky: Svítidla jsou dodávána bez příslušenství, pro zavěšení svítidel doporučujeme objednat závěs (typ 18) s krytkou pro přívod, transparentní přívodní kabel 1,2m dlouhý a závěsy s niklovanou stropní krytkou. Koncovky a spojky pro vytváření sestav nebo pro spojování svítidel je nutno objednat zvlášť Tip: Pro rychlou montáž doporučujeme objednat již připravené tří nebo pětivodičové kabelové svazky pro rychlé propojení svorkovnic. 9,14,19,24 53 Základní profil KVADRA 70 M dodávaný bez koncovek typ objednací číslo délka L (mm) KVADRA 70 M profil L KVADRA 70 M profil L KVADRA 70 M profil L KVADRA 70 M profil L KVADRA 70 M profil L Nosník KVADRA 70 M na lineární zářivky T5 v ose svítidla, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě třípólové svorkovnice a průběžné vedení 3x1,5mm² (společný pro KVADRA 70 M a KVADRA-R 70 M) typ objednací číslo délka L (mm) KVADRA 70 MAX 1x21/39W KVADRA 70 MAX 1x28/54W KVADRA 70 MAX 1x35/49/80W Nosník KVADRA 70 M na překryté lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě třípólové svorkovnice a průběžné vedení 3x1,5mm² (společný pro KVADRA 70 M a KVADRA-R 70 M) typ objednací číslo délka L (mm) KVADRA 70 MOL 1x21/39W KVADRA 70 MOL 1x28/54W KVADRA 70 MOL 1x35/49/80W Nosník KVADRA 70 M na lineární zářivky T5 SEAMLESS, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě třípólové svorkovnice a průběžné vedení 3x1,5mm² (společný pro KVADRA 70 M a KVADRA-R 70 M) typ objednací číslo délka L (mm) KVADRA 70 MLS 1x21/39W KVADRA 70 MLS 1x28/54W

47 Nosník KVADRA 70 MKH s eloxovaným víčkem a kardanovými závěsy pro halogenové žárovky DECOSTAR 35, patice GU 4, elektronický transformátor, 230V/50Hz, EEI= A2, F, IP20, dvě pětipólové svorkovnice a průběžné vedení 5x1,5mm² (společný pro KVADRA 70 M a KVADRA-R 70 M) typ objednací číslo délka L (mm) KVADRA 70 MKH 2x20W KVADRA 70 MKH 3x20W KVADRA 70 MKH 4x20W KVADRA 70 MKH 5x20W Nosník KVADRA 70 MKL s eloxovaným víčkem a kardanovými závěsy pro LED směrové zdroje o průměru 35mm, elektronický LED napájecí zdroj, 230V/50Hz, EEI= A2, F, IP20, dvě pětipólové svorkovnice a průběžné vedení 5x1,5mm² (společný pro KVADRA 70M a KVADRA-R 70 M) Teplota chromatičnosti LED zdroje ( t v objednacím čísle) K (teple bílá) K (neutrální bílá) typ objednací číslo délka L (mm) KVADRA 70 MKL 2x3W t KVADRA 70 MKL 3x3W t KVADRA 70 MKL 4x3W t KVADRA 70 MKL 5x3W t Optické části pro svítidla KVADRA 70 M (společné pro KVADRA 70 M a KVADRA-R 70 M): typ objednací číslo délka L (mm) KVADRA 70 M víčko elox L KVADRA 70 M víčko elox L KVADRA 70 M víčko elox L KVADRA 70 M víčko elox L KVADRA 70 M mikropyramidový kryt L KVADRA 70 M mikropyramidový kryt L KVADRA 70 M mikropyramidový kryt L KVADRA 70 M kryt satine L KVADRA 70 M kryt satine L KVADRA 70 M kryt satine L KVADRA 70 M kryt satine L KVADRA 70 M kryt opál L KVADRA 70 M kryt opál L KVADRA 70 M kryt opál L KVADRA 70 M kryt opál L KVADRA 70 M mřížka 99 L KVADRA 70 M mřížka 99 L KVADRA 70 M mřížka 99 L GU4

48 Příslušenství ke svítidlům KVADRA 70 MODUL Pomocí koncovek a spojek lze z profilů KVADRA 70 M vytvářet řady nebo obrazce. typ objednací číslo KVADRA 70 K1 eloxovaná koncovka KVADRA 70 M K2 přímá spojka (společná pro KVADRA 70 M a KVADRA-R 70 M) KVADRA 70 KN2 nástěnná konzola typ s Al víčkem s krytem 07 s krytem 08 s krytem 09 KVADRA 70 M K3 spojka T KVADRA 70 M K4 spojka X KVADRA 70 M K5 spojka L KVADRA 70 M K6 atypická úhlová spojka KVADRA 70 MODUL propojovací kabelový svazek 3x1,5mm², délka 400mm propojovací kabelový svazek 5x1,5mm², délka 400mm KVADRA 70 K1 ELOXOVANÁ KONCOVKA KVADRA 70 M K2 PŘÍMÁ SPOJKA KVADRA 70 KN2 NÁSTĚNNÁ KONZOLA KVADRA 70 M K3 SPOJKA T KVADRA 70 M K4 SPOJKA X KVADRA 70 M K5 SPOJKA L KVADRA 70 M K6 ATYPICKÁ ÚHLOVÁ SPOJKA 47

49 T5 KVADRA 70 W samostatná nástěnná svítidla 07 Použití: Samostatná, 53mm široká a 70mm vysoká, jednotrubicová nástěnná svítidla pro přímé a přímo-nepřímé osvětlení kanceláří, reprezentačních prostor, chodeb, schodišť, recepcí a prodejen. 08 Světelné zdroje: - lineární zářivkové trubice T5 Dolní optická část (8. a 9. pozice objednacího čísla): 07 - mikropyramidový kryt 08 - polykarbonátový prizmatický kryt satine 09 - polykarbonátový hladký opálový kryt 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO 09 Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk - na přání 8 - elox - standardní provedení 9 - stříbrná RAL 9006 mikrostruktura - na přání 99 48

50 Těleso: Těleso svítidla je vyrobeno z hliníkového profilu povrchově upraveného standardně eloxováním nebo na přání práškovou vypalovací barvou. U eloxovaného provedení jsou koncovky k profilu přišroubovány nerezovými šrouby, u lakovaného provedení jsou koncovky k profilu přivařeny. Profil je 70mm vysoký. K připevnění svítidla na stěnu slouží odnímatelná 500mm dlouhá konzola na zadní straně profilu. Instalace: - montáž na stěnu pomocí nástěnné konzoly, která je součástí svítidla KVADRA 70 W Elektrická výbava: Standardně univerzální předřadník OSRAM QUICKTRONIC INTELLIGENT QTi a třípólová bezšroubová svorkovnice Varianty: - předřadník na jeden typ (příkon) zářivkové trubice - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI 70 Tip: Nástěnná svítidla je možno dodat s nainstalovanými a odzkoušenými světelnými zdroji a ochrannou fólií proti poškození optického systému svítidla během montáže L Nástěnná svítidla KVADRA 70 WD pro přímé osvětlení, 53mm široká, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou třípólovou svorkovnicí, mřížkou nebo spodním krytem typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) KVADRA 70 WD 1x14/24W a a a a KVADRA 70 WD 1x21/39W a a a a KVADRA 70 WD 1x28/54W a a a a KVADRA 70 WD 1x35/49/80W a a a a Samostatná svítidla KVADRA 70 WDI pro přímo-nepřímé osvětlení, šířka 53mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou třípólovou svorkovnicí, s mřížkou nebo spodním krytem a s horním satine krytem typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) KVADRA 70 WDI 1x14/24W a a a a KVADRA 70 WDI 1x21/39W a a a a KVADRA 70 WDI 1x28/54W a a a a KVADRA 70 WDI 1x35/49/80W a a a a

51 T5 KVADRA 70 WIN samostatná závěsná a přisazená svítidla 08 Použití: Samostatná čtvercová nebo obdélníková čtyřtrubicová svítidla pro osvětlení kanceláří, reprezentačních prostor, chodeb, schodišť, recepcí a prodejen. Svítidla jsou vyráběna v provedení pro přímé osvětlení interiérů. Svítidla s LED světelnými zdroji mohou být vyrobena i v jiných než níže uvedených velikostech. Tento typ svítidel vyniká úsporností a rovnoměrným jasem difuzoru. Světelné zdroje: - lineární zářivkové trubice T5 - lineární LED světelný zdroj Dolní optická část (8. a 9. pozice objednacího čísla): 08 - polykarbonátový prizmatický kryt satine 09 - polykarbonátový hladký opálový kryt Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk - na přání 8 - elox - standardní provedení 9 - stříbrná RAL 9006 mikrostruktura - na přání 50

52 Těleso: Těleso svítidla rámové konstrukce je tvořeno hliníkovým profilem KVADRA 70 upraveným standardně eloxováním nebo na přání práškovou vypalovací barvou. Profil je 70mm vysoký, na horní straně profilu je drážka pro zavěšení svítidla na závěsy a otvory pro montáž svítidla na strop. Instalace - zavěšení na závěsy typ 18 - přímá montáž na strop Elektrická výbava: Standardně elektronický předřadník a třípólová bezšroubová svorkovnice KVADRA 70 WIN Varianty: - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI Příslušenství a doplňky: Svítidla jsou dodávána bez příslušenství, pro zavěšení svítidla doporučujeme objednat závěs (typ 18) s krytkou pro přívod, transparentní přívodní kabel 1,2m dlouhý a závěsy s niklovanou stropní krytkou. Tip: Svítidla pro zavěšení je možno dodat s nainstalovanými a odzkoušenými světelnými zdroji, ochrannou fólií proti poškození optického systému svítidla během montáže a s nainstalovaným přívodním kabelem. 53 L2 L1 Samostatná svítidla KVADRA 70 WIN pro přímé osvětlení, 53mm široký profil, na lineární zářivky T5, patice G5, elektronický předřadník, 230V/50Hz, EEI= A2, F, IP20, s jednou třípólovou svorkovnicí a spodním krytem typ s krytem 08 s krytem 09 L1 (mm) L2 (mm) KVADRA 70 WIN 4x14W a a KVADRA 70 WIN 4x21W a a KVADRA 70 WIN 2x14W+2x21W a a KVADRA 70 WIN 2x14W+2x28W a a Samostatná svítidla KVADRA 70 WIN LED pro přímé osvětlení, 53mm široký profil, na lineární LED, patice G5, elektronický LED driver, 230V/50Hz, EEI= A2, F, IP20, s jednou třípólovou svorkovnicí a spodním krytem Teplota chromatičnosti LED zdroje ( t v objednacím čísle) K (teple bílá) K (neutrální bílá) typ s krytem 08 s krytem 09 L1 (mm) L2 (mm) KVADRA 70 WIN LED 580x t a t a KVADRA 70 WIN LED 880x t a t a KVADRA 70 WIN LED 880x t a t a KVADRA 70 WIN LED 1180x t a t a

53 KVADRA-R 70 52

54 KVADRA-R 70 vestavná svítidla 53

55 T5 KVADRA-R 70 samostatná vestavná svítidla Použití: Samostatná vestavná, 70mm široká, jedno a dvoutrubicová svítidla pro osvětlení kanceláří, reprezentačních prostor, chodeb, schodišť, recepcí a prodejen. Svítidla jsou vyráběna v základní a ve dvojité délce. Jsou vhodná pro přímé osvětlení interiérů. Ve speciální úpravě a při respektování montážních instrukcí je možno svítidla použít i pro osvětlení exteriérů. Svítidla s překrytými trubicemi T5, s trubicemi SEAMLESS nebo na LED světelné zdroje nabízejí v kombinaci s opálovým krytem rovnoměrně svítící plochu bez jakýchkoli tmavých míst. Světelné zdroje: - lineární zářivkové trubice T5 - SEAMLESS trubice T5 - lineární LED světelné zdroje s Ra min. 80 a teplotou chromatičnosti 3000K nebo 4000K - reflektorové halogenové žárovky nebo LED směrové zdroje o průměru 35mm 09 Dolní optická část (8. a 9. pozice objednacího čísla): 07 - mikropyramidový kryt 08 - polykarbonátový prizmatický kryt satine 09 - polykarbonátový hladký opálový kryt 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO 99 Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk - na přání 8 - elox - standardní provedení 9 - stříbrná RAL 9006 mikrostruktura - na přání 54

56 Těleso: Těleso svítidla je z hliníkového profilu 70mm širokého, s 10mm širokými lemy pro překrytí montážního otvoru, povrchově upraveného standardně eloxováním nebo na přání práškovou vypalovací barvou. U obou provedení jsou koncovky s lemem k profilu přišroubovány šrouby s půlkulatou hlavou. Optická část svítidla je 50mm široká. Profil je 70mm vysoký, na horní straně profilu jsou upevněny otočné konzoly pro montáž svítidla do sádrokartonového stropu či stěny z materiálu o tloušťce 4 až 25mm. Instalace: Přímá montáž vestavěním do sádrokartonového stropu nebo stěny pomocí konzol se šroubem. Při tomto způsobu montáže kryje lem svítidla montážní otvor a svítidlo vystupuje 2mm pod úroveň stropu max. 100 KVADRA-R 70 Elektrická výbava: Standardně univerzální předřadník OSRAM QUICKTRONIC INTELLIGENT QTi, třípólová bezšroubová svorkovnice Varianty: - předřadník na jeden typ (příkon) zářivkové trubice - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI, s čidlem LS nebo LS/PD - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový bateriový systém Příslušenství a doplňky: Svítidla jsou dodávána včetně konzol pro montáž do stropu nebo stěny L L Samostatná svítidla KVADRA-R 70 pro přímé osvětlení, 70mm široká, na lineární zářivky T5 v ose svítidla, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou třípólovou svorkovnicí, nepřerušovanou mřížkou nebo spodním krytem typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) montážní otvor (mm) KVADRA-R 70 1x14/24W a a a a x 595 KVADRA-R 70 1x21/39W a a a a x 895 KVADRA-R 70 1x28/54W a a a a x 1195 KVADRA-R 70 1x35/49/80W a a a a x 1495 KVADRA-R 70 2x1x21/39W a a a a x 1780 KVADRA-R 70 2x1x28/54W a a a a x 2380 KVADRA-R 70 2x1x35/49W a a a a x L Samostatná svítidla KVADRA-R 70 pro přímé osvětlení, 70mm široká, na překryté lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou třípólovou svorkovnicí a spodním krytem typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) montážní otvor (mm) KVADRA-R 70 2x1x21/39W a a a x 1674 KVADRA-R 70 2x1x28/54W a a a x 2274 KVADRA-R 70 2x1x35/49W a a a x

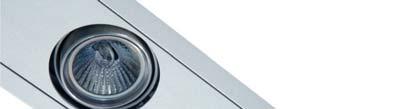

57 T5 KVADRA-R 70 samostatná vestavná svítidla 424 L Samostatná svítidla KVADRA-R 70 pro přímé osvětlení, šířka 70mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou třípólovou svorkovnicí, s mřížkou nebo spodním krytem a s víčkem z hliníkového profilu uprostřed typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) montážní otvor (mm) KVADRA-R 70 2x1x21/39W a a a a x 2204 KVADRA-R 70 2x1x28/54W a a a a x 2804 KVADRA-R 70 2x1x35/49W a a a a x

58 424 L KVADRA-R 70 Samostatná svítidla KVADRA-R 70 KH pro přímé osvětlení, šířka 70mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou pětipólovou svorkovnicí, s mřížkou nebo spodním krytem a s víčkem z hliníkového profilu uprostřed, s kardanovými závěsy pro dva světelné zdroje o průměru 35mm - halogenové žárovky DECOSTAR 35 max. 2x35W typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) montážní otvor (mm) KVADRA-R 70 KH 2x1x21/39W a a a a x 2204 KVADRA-R 70 KH 2x1x28/54W a a a a x 2804 KVADRA-R 70 KH 2x1x35/49W a a a a x L Samostatná svítidla KVADRA-R 70 KL pro přímé osvětlení, šířka 70mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou pětipólovou svorkovnicí, s mřížkou nebo spodním krytem a s víčkem z hliníkového profilu uprostřed, s kardanovými závěsy pro dva světelné LED zdroje o průměru 35mm typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) montážní otvor (mm) KVADRA-R 70 KL 2x1x21/39W a a a a x 2204 KVADRA-R 70 KL 2x1x28/54W a a a a x 2804 KVADRA-R 70 KL 2x1x35/49W a a a a x GU4

59 SEAMLESS KVADRA-R 70 samostatná vestavná svítidla L 09 L Samostatná svítidla KVADRA-R 70 LS, šířka 70mm, na lineární zářivky T5 SEAMLESS, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou třípólovou svorkovnicí, nepřerušovanou mřížkou nebo spodním krytem typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) montážní otvor (mm) KVADRA-R 70 LS 1x21/39W a a a a x 895 KVADRA-R 70 LS 1x28/54W a a a a x 1195 KVADRA-R 70 LS 2x1x21/39W a a a a x 1780 KVADRA-R 70 LS 2x1x28/54W a a a a x

60 424 L KVADRA-R 70 Samostatná svítidla KVADRA-R 70 LS, šířka 70mm, na lineární zářivky T5 SEAMLESS, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou třípólovou svorkovnicí, s mřížkou nebo spodním krytem a s víčkem z hliníkového profilu uprostřed typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) montážní otvor (mm) KVADRA-R 70 LS 2x1x21/39W a a a a x 2204 KVADRA-R 70 LS 2x1x28/54W a a a a x L Samostatná svítidla KVADRA-R 70 LSKH, šířka 70mm na lineární zářivky T5 SEAMLESS, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou pětipólovou svorkovnicí, s mřížkou nebo spodním krytem a s víčkem z hliníkového profilu uprostřed, s kardanovými závěsy pro dva světelné zdroje o průměru 35mm - halogenové žárovky DECOSTAR 35 max 2x35W typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) montážní otvor (mm) KVADRA-R 70 LSKH 2x1x21/39W a a a a x 2204 KVADRA-R 70 LSKH 2x1x28/54W a a a a x 2804 Samostatná svítidla KVADRA-R 70 LSKL, šířka 70mm, na lineární zářivky T5 SEAMLESS, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou pětipólovou svorkovnicí, s mřížkou nebo spodním krytem a s víčkem z hliníkového profilu uprostřed s kardanovými závěsy pro dva světelné LED zdroje o průměru 35mm typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) montážní otvor (mm) KVADRA-R 70 LSKL 2x1x21/39W a a a a x 2204 KVADRA-R 70 LSKL 2x1x28/54W a a a a x 2804 konzola KVADRA-R 70 KS1 59 GU4

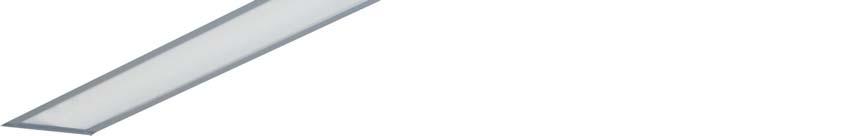

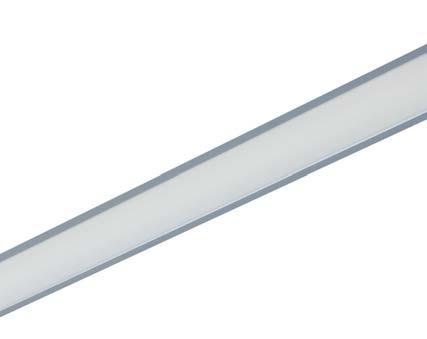

61 LED KVADRA-R 70 samostatná vestavná svítidla KVADRA-R 70 LED DOT 08 L Vestavná svítidla KVADRA-R 70 LED DOT s LED na 1,2W/350mA, bez napájecího zdroje Vestavná svítidla KVADRA-R 70, šířka 70mm, na LED světelné zdroje, elektronický napájecí zdroj, 230V/50Hz, EEI= A2, F, IP40, s jednou třípólovou svorkovnicí a spodním krytem Teplota chromatičnosti LED zdroje ( t v objednacím čísle) K (teple bílá) K (neutrální bílá) typ s krytem 07 s krytem 08 s krytem 09 délka L (mm) montážní otvor (mm) KVADRA-R 70 LED DOT t a x 58 KVADRA-R 70 LED L t a t a t a x 204 KVADRA-R 70 LED L t a t a t a x 324 KVADRA-R 70 LED L t a t a t a x 595 KVADRA-R 70 LED L t a t a t a x 895 KVADRA-R 70 LED L t a t a t a x 1195 KVADRA-R 70 LED L t a t a t a x 1495 KVADRA-R 70 LED L t a t a t a x 1780 KVADRA-R 70 LED L t a t a t a x 2380 KVADRA-R 70 LED L t a t a t a x

62 61 KVADRA-R 70 SYSTEM

63 T5 KVADRA-R 70 SYSTEM systém vestavných svítidel 08 Použití: Vestavná, jedno a dvoutrubicová svítidla vhodná pro spojování do řad a složitějších sestav pomocí spojek. Tento stavebnicový systém je vhodný pro složité projekty konferenčních a vstupních hal, velkoprostorových kanceláří, rekonstrukcí starých průmyslových objektů, reprezentačních prostor, chodeb a prodejen. Svítidla jsou vyráběna v základní a dvojité délce, jako středová a koncová. Pro docílení efektu nepřerušovaného, 50mm širokého a rovnoměrně svítícího pásu, je použit opálový kryt a zářivkové trubice T5 jsou přeloženy tak, že jsou eliminována tmavá místa na jejich koncích. Pokud je požadováno osvětlení s vyšší účinností a omezením jasů a současně dlouhý, nepřerušovaný pás svítidel, pak je ideálním řešením použití vysoce účinné mřížky 99 v kombinaci s trubicemi SEAMLESS. 09 Světelné zdroje: - lineární zářivkové trubice T5 - SEAMLESS trubice T5 Dolní optická část (8. a 9. pozice objednacího čísla): 07 - mikropyramidový kryt 08 - polykarbonátový prizmatický kryt satine 09 - polykarbonátový hladký opálový kryt 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO 99 Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk - na přání 8 - elox - standardní provedení 9 - stříbrná RAL 9006 mikrostruktura - na přání 62

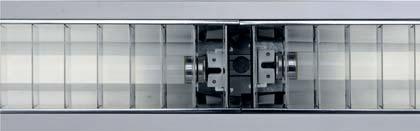

64 Těleso: Těleso svítidla je z taženého hliníkového profilu 70mm širokého, s 10mm širokými lemy pro překrytí montážního otvoru. Profil je standardně povrchově upraven eloxováním nebo na přání práškovou vypalovací barvou. Koncovky jsou k profilu přišroubovány šrouby s půlkulatou hlavou. Profil je 70mm vysoký, na horní straně profilu jsou upevněny otočné konzoly pro montáž svítidla do sádrokartonového stropu či stěny z materiálu o tloušťce 4 až 25mm. Instalace: Přímá montáž vestavěním do sádrokartonového stropu nebo stěny pomocí otočných konzol se šroubem. Při tomto způsobu montáže kryje lem svítidla montážní otvor a svítidlo vystupuje 2mm pod úroveň stropu. Elektrická výbava: Standardně univerzální předřadník OSRAM QUICKTRONIC INTELLIGENT QTi, dvě třípólové bezšroubové svorkovnice s průběžným vedením 3x1,5mm². Varianty: - předřadník na jeden typ (příkon) zářivkové trubice - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI, s čidlem LS nebo LS/PD - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový bateriový systém - dvě pětipólové bezšroubové svorkovnice s průběžným vedením 5x1,5mm², vhodné zejména u velkých sestav nebo u svítidel se stmívatelným předřadníkem či nouzovým zdrojem - třípólové konektory s průběžným vedením 3x1,5mm² pro rychlé spojení do řad max. 100 KVADRA-R 70 SYSTEM Příslušenství a doplňky: Koncové moduly jsou dodávány včetně jedné koncovky. Svítidla jsou dodávána včetně konzol pro montáž do stropu nebo stěny. Spojky pro vytváření sestav nebo pro spojování svítidel je nutno objednat zvlášť. Tip: Pro rychlou montáž doporučujeme objednat již připravené tří nebo pětivodičové kabelové svazky pro rychlé propojení svorkovnic L Koncová svítidla KVADRA-R 70 S pro přímé osvětlení, 70mm široká, na lineární zářivky T5 v ose svítidla, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě třípólové svorkovnice a průběžné vedení 3x1,5mm², nepřerušovaná mřížka nebo spodní polykarbonátový kryt typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) montážní otvor (mm) KVADRA-R 70 S 1x14/24W a a a a x 590 KVADRA-R 70 S 1x21/39W a a a a x 890 KVADRA-R 70 S 1x28/54W a a a a x 1190 KVADRA-R 70 S 1x35/49/80W a a a a x 1490 KVADRA-R 70 S 2x1x21/39W a a a a x 1775 KVADRA-R 70 S 2x1x28/54W a a a a x 2375 KVADRA-R 70 S 2x1x35/49W a a a a x 2975 L Středová svítidla KVADRA-R 70 S pro přímé osvětlení, 70mm široká, na lineární zářivky T5 v ose svítidla, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě třípólové svorkovnice a průběžné vedení 3x1,5mm², nepřerušovaná mřížka nebo spodní polykarbonátový kryt typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) montážní otvor (mm) KVADRA-R 70 S 1x21/39W a a a a x 885 KVADRA-R 70 S 1x28/54W a a a a x 1185 KVADRA-R 70 S 1x35/49/80W a a a a x 1485 KVADRA-R 70 S 2x1x21/39W a a a a x 1770 KVADRA-R 70 S 2x1x28/54W a a a a x 2370 KVADRA-R 70 S 2x1x35/49W a a a a x

65 90 L T5 Koncová svítidla KVADRA-R 70 S pro přímé osvětlení, 70mm široká, na přeložené lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě třípólové svorkovnice a průběžné vedení 3x1,5mm², spodní polykarbonátový kryt typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) montážní otvor (mm) KVADRA-R 70 S 1x21/39W a a a x 837 KVADRA-R 70 S 1x28/54W a a a x 1137 KVADRA-R 70 S 1x35/49/80W a a a x 1437 KVADRA-R 70 S 2x1x21/39W a a a x 1612 KVADRA-R 70 S 2x1x28/54W a a a x 2212 KVADRA-R 70 S 2x1x35/49W a a a x 2812 Středová svítidla KVADRA-R 70 S pro přímé osvětlení, 70mm široká, na přeložené lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě třípólové svorkovnice a průběžné vedení 3x1,5mm², spodní polykarbonátový kryt typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) 90 L montážní otvor (mm) KVADRA-R 70 S 1x21/39W a a a x 775 KVADRA-R 70 S 1x28/54W a a a x 1075 KVADRA-R 70 S 1x35/49/80W a a a x 1375 KVADRA-R 70 S 2x1x21/39W a a a x 1550 KVADRA-R 70 S 2x1x28/54W a a a x 2150 KVADRA-R 70 S 2x1x35/49W a a a x 2750 L SEAMLESS Koncová svítidla KVADRA-R 70 S LS, šířka 70mm, na lineární zářivky T5 SEAMLESS, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě třípólové svorkovnice a průběžné vedení 3x1,5mm², nepřerušovaná mřížka nebo spodní kryt typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) montážní otvor (mm) KVADRA-R 70 S LS 1x21/39W a a a a x 890 KVADRA-R 70 S LS 1x28/54W a a a a x 1190 KVADRA-R 70 S LS 2x1x21/39W a a a a x 1775 KVADRA-R 70 S LS 2x1x28/54W a a a a x 2375 L Středová svítidla KVADRA-R 70 S LS, šířka 70mm, na lineární zářivky T5 SEAMLESS, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě třípólové svorkovnice a průběžné vedení 3x1,5mm², nepřerušovaná mřížka nebo spodní kryt typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) montážní otvor (mm) KVADRA-R 70 S LS 1x21/39W a a a a x 885 KVADRA-R 70 S LS 1x28/54W a a a a x 1185 KVADRA-R 70 S LS 2x1x21/39W a a a a x 1770 KVADRA-R 70 S LS 2x1x28/54W a a a a x

66 Příslušenství ke svítidlům KVADRA-R 70 SYSTEM Pomocí spojek lze ze svítidel KVADRA-R 70 S vytvářet řady nebo obrazce. typ objednací číslo KVADRA-R 70 K1 eloxovaná koncovka KVADRA 70 S K2 přímá spojka (společná pro KVADRA 70 S a KVADRA-R 70 S) typ s Al víčkem s krytem 07 s krytem 08 s krytem 09 KVADRA-R 70 S K3 spojka T KVADRA-R 70 S K4 spojka X KVADRA-R 70 S K5 spojka L KVADRA-R 70 S K6 atypická úhlová spojka KVADRA-R 70 S plný profil (nutno specifikovat délku v mm) propojovací kabelový svazek 3x1,5mm², délka 400mm propojovací kabelový svazek 5x1,5mm², délka 400mm KVADRA-R 70 SYSTEM KVADRA-R 70 K1 ELOXOVANÁ KONCOVKA KVADRA 70 S K2 PŘÍMÁ SPOJKA KVADRA-R 70 S K3 SPOJKA T 110 KVADRA-R 70 S K4 SPOJKA X KVADRA-R 70 S K5 SPOJKA L KVADRA-R 70 S K6 ATYPICKÁ ÚHLOVÁ SPOJKA 65

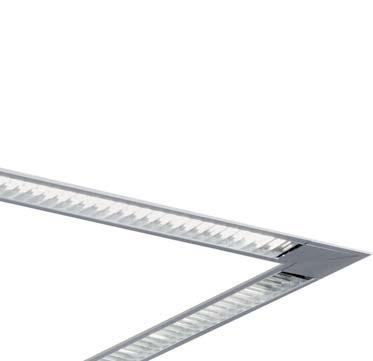

67 T5 KVADRA-R 70 MODUL modulová vestavná svítidla 08 Použití: Univerzální stavebnicový systém vestavných svítidel určený pro vytváření linií a sestav pomocí spojek. Tento stavebnicový systém je vhodný pro složité projekty konferenčních a vstupních hal, velkoprostorových kanceláří, rekonstrukcí starých průmyslových objektů, reprezentačních prostor, chodeb a prodejen. Pomocí této stavebnice lze vytvořit linii nebo sestavu dle potřeb konkrétního projektu. Svítidla KVADRA-R 70 M jsou určena pro přímou montáž do sádrokartonových stropů nebo stěn. Pro docílení efektu nepřerušovaného, 50mm širokého a rovnoměrně svítícího pásu je nejlépe použít opálový kryt a svítidla s přeloženými zářivkovými trubicemi. Délku přeložení trubic je možno nastavit v rozmezí 50 až 120mm. Při nastavení 90mm jsou zářivky přeloženy tak, že jsou eliminována tmavá místa na jejich koncích. Pokud je požadováno osvětlení s vyšší účinností a omezením jasů a současně dlouhý, nepřerušovaný pás svítidel, pak je ideálním řešením použití vysoce účinné mřížky 99 v kombinaci s trubicemi SEAMLESS. 09 Světelné zdroje: - lineární zářivkové trubice T5 - SEAMLESS trubice T5 - reflektorové halogenové žárovky nebo LED směrové zdroje o průměru 35mm Dolní optická část (8. a 9. pozice objednacího čísla): 07 - mikropyramidový kryt 08 - polykarbonátový prizmatický kryt satine 09 - polykarbonátový hladký opálový kryt 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO 99 Barva svítidla (7. pozice objednacího čísla): 8 - elox 66

68 Těleso: Základem stavebnice je eloxovaný tažený hliníkový profil. Profil je dodáván v několika délkách a lze jej spojovat a v případě potřeby zkrátit na požadovanou míru. Do tohoto profilu je možno vkládat jednotlivé zářivkové moduly, moduly s reflektorovými žárovkami nebo LED zdroji a nastavovat jejich polohu posouváním v profilu. Po elektrickém propojení modulů a nasazení světelných zdrojů zbývá už jen dokončit montáž svítidla instalací optické části - mřížky nebo krytu. Profil svítidla KVADRA-R 70 M je 70mm široký s 10mm lemy pro překrytí montážního otvoru, 70mm vysoký a v jeho horní části jsou otvory pro montážní konzoly, které je nutno objednat zvlášť. Instalace: Přímá montáž vestavěním do sádrokartonového stropu nebo stěny z materiálu o síle 4-25mm pomocí otočných konzol se šroubem. Šířka montážního otvoru je 58mm a jeho délka = celková délka profilu bez koncovek + 10mm. Lem koncovky je 12mm široký a spolehlivě překryje správně vyříznutý montážní otvor. Elektrická výbava: Standardně univerzální předřadník OSRAM QUICKTRONIC INTELLIGENT QTi, dvě třípólové bezšroubové svorkovnice s průběžným vedením 3x1,5mm² max. 100 KVADRA-R 70 MODUL Varianty: - předřadník na jeden typ (příkon) zářivkové trubice - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI, s čidlem LS nebo LS/PD - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový bateriový systém - dvě pětipólové bezšroubové svorkovnice s průběžným vedením 5x1,5mm² Příslušenství a doplňky: Svítidla jsou dodávána bez příslušenství. Koncovky a spojky pro vytváření sestav nebo pro spojování svítidel je nutno objednat zvlášť. Konzoly KVADRA-R 70 KS1 pro montáž vestavného svítidla KVADRA-R 70 M je nutno objednat zvlášť Tip: Pro snadnou montáž doporučujeme objednat již připravené tří nebo pětivodičové kabelové svazky pro rychlé propojení svorkovnic. Základní profil KVADRA-R 70 M dodávaný bez koncovek a konzol typ objednací číslo délka L (mm) KVADRA-R 70 M profil L KVADRA-R 70 M profil L KVADRA-R 70 M profil L KVADRA-R 70 M profil L KVADRA-R 70 M profil L Nosník KVADRA 70 M na lineární zářivky T5 v ose svítidla, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě třípólové svorkovnice a průběžné vedení 3x1,5mm² (společný pro KVADRA 70 M a KVADRA-R 70 M) typ objednací číslo délka L (mm) KVADRA 70 MAX 1x21/39W KVADRA 70 MAX 1x28/54W KVADRA 70 MAX 1x35/49/80W Nosník KVADRA 70 M na překryté lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě třípólové svorkovnice a průběžné vedení 3x1,5mm² (společný pro KVADRA 70 M a KVADRA-R 70 M) typ objednací číslo délka L (mm) KVADRA 70 MOL 1x21/39W KVADRA 70 MOL 1x28/54W KVADRA 70 MOL 1x35/49/80W Nosník KVADRA 70 M na lineární zářivky T5 SEAMLESS, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě třípólové svorkovnice a průběžné vedení 3x1,5mm² (společný pro KVADRA 70 M a KVADRA-R 70 M) typ objednací číslo délka L (mm) KVADRA 70 MLS 1x21/39W KVADRA 70 MLS 1x28/54W

69 Nosník KVADRA 70 MKH s eloxovaným víčkem a kardanovými závěsy pro halogenové žárovky DECOSTAR 35, patice GU 4, elektronický transformátor, 230V/50Hz, EEI= A2, F, IP20, dvě pětipólové svorkovnice a průběžné vedení 5x1,5mm² (společný pro KVADRA 70 M a KVADRA-R 70 M) typ objednací číslo délka L (mm) KVADRA 70 MKH 2x20W KVADRA 70 MKH 3x20W KVADRA 70 MKH 4x20W KVADRA 70 MKH 5x20W Nosník KVADRA 70 MKL s eloxovaným víčkem a kardanovými závěsy pro LED směrové zdroje o průměru 35mm, elektronický LED driver, 230V/50Hz, EEI= A2, F, IP20, dvě pětipólové svorkovnice a průběžné vedení 5x1,5mm² (společný pro KVADRA 70 M a KVADRA-R 70 M) Teplota chromatičnosti LED zdroje ( t v objednacím čísle) K (teple bílá) K (neutrální bílá) typ objednací číslo délka L (mm) KVADRA 70 MKL 2x3W t KVADRA 70 MKL 3x3W t KVADRA 70 MKL 4x3W t KVADRA 70 MKL 5x3W t Optické části pro svítidla KVADRA-R 70 M (společné pro KVADRA 70 M a KVADRA-R 70 M): typ objednací číslo délka L (mm) KVADRA 70 M víčko elox L KVADRA 70 M víčko elox L KVADRA 70 M víčko elox L KVADRA 70 M víčko elox L KVADRA 70 M mikropyramidový kryt L KVADRA 70 M mikropyramidový kryt L KVADRA 70 M mikropyramidový kryt L KVADRA 70 M kryt satine L KVADRA 70 M kryt satine L KVADRA 70 M kryt satine L KVADRA 70 M kryt satine L KVADRA 70 M kryt opál L KVADRA 70 M kryt opál L KVADRA 70 M kryt opál L KVADRA 70 M kryt opál L KVADRA 70 M mřížka 99 L KVADRA 70 M mřížka 99 L KVADRA 70 M mřížka 99 L GU4

70 Příslušenství ke svítidlům KVADRA-R 70 MODUL Pomocí koncovek a spojek lze z profilů KVADRA-R 70 M vytvářet řady nebo obrazce. typ objednací číslo KVADRA-R 70 K1 eloxovaná koncovka KVADRA-R 70 M K2 přímá spojka (společná pro KVADRA 70 M a KVADRA-R 70 M ) KVADRA-R 70 KS1 konzola se šroubem typ s Al víčkem s krytem 07 s krytem 08 s krytem 09 KVADRA-R 70 M K3 spojka T KVADRA-R 70 M K4 spojka X KVADRA-R 70 M K5 spojka L KVADRA-R 70 M K6 atypická úhlová spojka propojovací kabelový svazek 3x1,5mm², délka 400mm propojovací kabelový svazek 5x1,5mm², délka 400mm KVADRA-R 70 MODUL KVADRA-R 70 K1 ELOXOVANÁ KONCOVKA KVADRA-R 70 M K2 PŘÍMÁ SPOJKA KVADRA-R 70 KS 1 KONZOLA SE ŠROUBEM KVADRA-R 70 M K3 SPOJKA T KVADRA-R 70 M K4 SPOJKA X KVADRA-R 70 M K5 SPOJKA L KVADRA-R 70 M K6 ATYPICKÁ ÚHLOVÁ SPOJKA 69

71 T5 KVADRA-R 70 WIN vestavná svítidla 08 Použití: Samostatná vestavná čtvercová nebo obdélníková svítidla pro osvětlení kanceláří, reprezentačních prostor, chodeb, schodišť, recepcí a prodejen. Svítidla jsou určena pro montáž do sádrokartonových a rastrových stropů o modulu 600mm. Vnitřní prostor svítidla je možno vyplnit stropním panelem nebo světelným LED panelem. Svítidla s LED světelnými zdroji mohou být vyrobena i v jiných než níže uvedených velikostech. Tento typ svítidel vyniká úsporností a rovnoměrným jasem difuzoru. Světelné zdroje: - lineární zářivkové trubice T5 - lineární LED světelný zdroj Dolní optická část (8. a 9. pozice objednacího čísla): 08 - polykarbonátový prizmatický kryt satine 09 - polykarbonátový hladký opálový kryt 09 Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk - na přání 8 - elox - standardní provedení 9 - stříbrná RAL 9006 mikrostruktura - na přání 70

72 Těleso: Těleso svítidla rámové konstrukce je tvořeno hliníkovým profilem KVADRA-R 70 s 10mm širokým lemem, upraveným standardně eloxováním nebo na přání práškovou vypalovací barvou. Optická část svítidla je 50mm široká. Profil je 70mm vysoký, na horní straně profilu jsou upevněny konzoly pro montáž svítidla do sádrokartonového stropu či stěny z materiálu o tloušťce 4 až 25mm. Instalace: - přímá spodní montáž do stropu pomocí konzol se šroubem. Při tomto způsobu montáže kryje lem svítidla montážní otvor a svítidlo vystupuje 2mm pod úroveň stropu - horní montáž položením na nosné T profily rastrového stropu o modulu 600mm Elektrická výbava: Standardně elektronický předřadník či LED driver a třípólová bezšroubová svorkovnice. Varianty: - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI - RGB LED driver - rozměry pro stropy o modulu 625mm A-A KVADRA-R 70 WIN Příslušenství a doplňky: Svítidla jsou dodávána včetně konzol pro montáž do stropu či stěny. Svítidlo: Montážní otvor: 70 A A L2 59 L4 L1 L3 Samostatná svítidla KVADRA-R 70 WIN pro přímé osvětlení, 70mm široký profil, na lineární zářivky T5, patice G5, elektronický předřadník, 230V/50Hz, EEI= A2, F, IP40, s jednou třípólovou svorkovnicí a spodním krytem typ s krytem 08 s krytem 09 L1 (mm) L2 (mm) L3 x L4 (mm) KVADRA-R 70 WIN 4x14W a a x 586 KVADRA-R 70 WIN 4x21W a a x 886 KVADRA-R 70 WIN 2x14W+2x21W a a x 586 KVADRA-R 70 WIN 2x14W+2x28W a a x 586 LED Samostatná svítidla KVADRA-R 70 WIN LED pro přímé osvětlení, 70mm široký profil, na lineární LED světelný zdroj, elektronický LED driver, 230V/50Hz, EEI= A2, F, IP40, s jednou třípólovou svorkovnicí a spodním krytem. Tato svítidla je možno vyrobit i v jiných než níže uvedených rozměrech. Teplota chromatičnosti LED zdroje ( t v objednacím čísle) K (teple bílá) K (neutrální bílá) typ s krytem 08 s krytem 09 L1 (mm) L2 (mm) L3 x L4 (mm) KVADRA-R 70 WIN LED 597x t a t a x 586 KVADRA-R 70 WIN LED 897x t a t a x 886 KVADRA-R 70 WIN LED 897x t a t a x 586 KVADRA-R 70 WIN LED 1197x t a t a x

73 T5 KVADRA 106 samostatná závěsná svítidla 07 Použití: Samostatná, 53mm široká a 106mm vysoká, dvou a čtyřtrubicová svítidla pro osvětlení kanceláří, reprezentačních prostor, chodeb, schodišť, recepcí a prodejen. Svítidla jsou vyráběna v základní a dvojité délce. Jsou vhodná pro přímé, nepřímé nebo přímonepřímé osvětlení interiérů. Svítidla mohou mít jeden nebo dva světelné okruhy. Svítidla s integrovaným vypínačem nebo stmívatelná svítidla, s jedním, dvěmi či čtyřmi zabudovanými tlačítky, jsou ideální jako pracovní osvětlení. 08 Světelné zdroje: - lineární zářivkové trubice T5 09 Dolní optická část (8. a 9. pozice objednacího čísla): 07 - mikropyramidový kryt 08 - polykarbonátový prizmatický kryt satine 09 - polykarbonátový hladký opálový kryt 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO Barva svítidla ( a v objednávacím čísle): 1 - bílá RAL 9003 lesk - na přání 8 - elox - standardní provedení 9 - stříbrná RAL 9006 mikrostruktura - na přání 99 72

74 Těleso: Těleso svítidla je vyrobeno ze dvou hliníkových profilů čtvercového průřezu povrchově upravených eloxováním nebo na přání práškovou vypalovací barvou. U eloxovaného provedení jsou koncovky přišroubovány k profilu nerezovými šrouby, u lakovaného provedení jsou koncovky k profilu přivařeny. Těleso je 106mm vysoké, boční strany jsou zcela hladké s přiznanou drážkou mezi profily. Instalace: - zavěšení na závěsy typ 00 pouze lanko 106 KVADRA 106 Elektrická výbava: Standardně elektronický nestmívatelný nebo stmívatelný předřadník a třípólová nebo pětipólová bezšroubová svorkovnice. Varianty: - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI 53 Příslušenství a doplňky: Svítidla jsou dodávána bez příslušenství, pro zavěšení svítidla doporučujeme objednat závěs (typ 00) s krytkou pro přívod, transparentní přívodní kabel 1,2m dlouhý a závěs s niklovanou stropní krytkou. L Samostatná svítidla KVADRA 106 pro přímo-nepřímé osvětlení (jeden společný okruh), 53mm široká, na lineární zářivky T5, patice G5, elektronický předřadník, 230V/50Hz, EEI= A2, F, IP20, s jednou třípólovou svorkovnicí, se spodním krytem nebo mřížkou a s horním satine krytem s výřezem pro zavěšení a přívodní kabel typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) KVADRA 106 2x14W a a a a KVADRA 106 2x21W a a a a KVADRA 106 2x28W a a a a KVADRA 106 2x35W a a a a Samostatná svítidla KVADRA 106 pro přímé a nepřímé osvětlení (dva nezávislé okruhy), 53mm široká, na lineární zářivky T5, patice G5, elektronické předřadníky, 230V/50Hz, EEI= A2, F, IP20, s jednou pětipólovou svorkovnicí, se spodním krytem nebo mřížkou a s horním satine krytem s výřezem pro zavěšení a přívodní kabel typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) KVADRA 106 2x1x21W a a a a KVADRA 106 2x1x28W a a a a KVADRA 106 2x1x35W a a a a KVADRA 106 2x2x21W a a a a KVADRA 106 2x2x28W a a a a KVADRA 106 2x2x35W a a a a

75 T5 KVADRA 106 W nástěnná svítidla Použití: Samostatná, 53mm široká a 106mm vysoká, dvou a čtyřtrubicová svítidla pro osvětlení kanceláří, reprezentačních prostor, chodeb, schodišť, recepcí a prodejen. Svítidla jsou vyráběna v základní a dvojité délce. Jsou vhodná pro přímé, nepřímé nebo přímo-nepřímé osvětlení interiérů. Svítidla mohou mít jeden nebo dva světelné okruhy. Svítidla s integrovaným vypínačem nebo stmívatelná svítidla, s jedním, dvěmi či čtyřmi zabudovanými tlačítky, jsou vhodná pro osvětlení lůžek. Světelné zdroje: - lineární zářivkové trubice T5 Dolní optická část (8. a 9. pozice objednacího čísla): 07 - mikropyramidový kryt 08 - polykarbonátový prizmatický kryt satine 09 - polykarbonátový hladký opálový kryt 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk - na přání 8 - elox - standardní provedení 9 - stříbrná RAL 9006 mikrostruktura - na přání 74

76 Těleso: Těleso svítidla je vyrobeno ze dvou hliníkových profilů čtvercového průřezu povrchově upravených eloxováním nebo na přání práškovou vypalovací barvou. U eloxovaného provedení jsou koncovky přišroubovány k profilu nerezovými šrouby, u lakovaného provedení jsou koncovky k profilu přivařeny. Těleso je 106mm vysoké, boční strany jsou zcela hladké s přiznanou spárou uprostřed. Instalace: - přímá montáž na stěnu KVADRA 106 W Elektrická výbava: Standardně elektronický nestmívatelný nebo stmívatelný předřadník a třípólová nebo pětipólová bezšroubová svorkovnice Varianty: - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI Příslušenství a doplňky: Svítidla jsou dodávána včetně konzol pro montáž na stěnu L Nástěnná svítidla KVADRA 106 W pro přímo-nepřímé osvětlení (jeden společný okruh), 53mm široká, na lineární zářivky T5, patice G5, elektronické předřadníky, 230V/50Hz, EEI= A2, F, IP20, s jednou třípólovou svorkovnicí, se spodním krytem nebo mřížkou, s horním satine krytem a konzolami pro montáž na stěnu Provedení ( xyz v objednacím čísle): jeden okruh, bez vypínače a tlačítka jeden okruh s jedním vypínačem v koncovce jeden stmívatelný DALI okruh, bez vypínače a tlačítka jeden stmívatelný okruh s jedním tlačítkem jeden stmívatelný okruh se dvěmi paralelními tlačítky, umístěnými na boku svítidla u koncovky typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) KVADRA 106 W 2x21W a99 xyz a07 xyz a08 xyz a09 xyz 891 KVADRA 106 W 2x28W a99 xyz a07 xyz a08 xyz a09 xyz 1191 KVADRA 106 W 2x35W a99 xyz a07 xyz a08 xyz a09 xyz 1491 KVADRA 106 W 4x21W a99 xyz a07 xyz a08 xyz a09 xyz 1776 KVADRA 106 W 4x28W a99 xyz a07 xyz a08 xyz a09 xyz 2376 KVADRA 106 W 4x35W a99 xyz a07 xyz a08 xyz a09 xyz 2976 Nástěnná svítidla KVADRA 106 W pro přímé a nepřímé osvětlení (dva nezávislé okruhy), 53mm široká, na lineární zářivky T5, patice G5, elektronické předřadníky QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou pětipólovou svorkovnicí, se spodním krytem nebo mřížkou, s horním satine krytem a konzolami pro montáž na stěnu Provedení ( xyz v objednacím čísle): dva nestmívatelné okruhy, bez vypínače a tlačítka dva nestmívatelné okruhy s jedním dvoupólovým vypínačem v koncovce dva stmívatelné DALI okruhy bez vypínačů a tlačítek dva stmívatelné okruhy se dvěmi tlačítky umístěnými na boku svítidla u koncovky dva stmívatelné okruhy se dvěmi dvojicemi tlačítek, umístěných na bocích svítidla u koncovek typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) KVADRA 106 W 2x1x21W a99 xyz a07 xyz a08 xyz a09 xyz 891 KVADRA 106 W 2x1x28W a99 xyz a07 xyz a08 xyz a09 xyz 1191 KVADRA 106 W 2x1x35W a99 xyz a07 xyz a08 xyz a09 xyz 1491 KVADRA 106 W 2x2x21W a99 xyz a07 xyz a08 xyz a09 xyz 1776 KVADRA 106 W 2x2x28W a99 xyz a07 xyz a08 xyz a09 xyz 2376 KVADRA 106 W 2x2x35W a99 xyz a07 xyz a08 xyz a09 xyz

77 LINEA 80 76

78 LINEA 80 závěsná a přisazená svítidla 77

79 T5 LINEA 80 samostatná závěsná a přisazená svítidla Použití: Samostatná, 80mm široká, jedno, dvou a třítrubicová svítidla pro osvětlení kanceláří, reprezentačních prostor, chodeb, schodišť, recepcí a prodejen. Svítidla jsou vyráběna v základní, dvojité a ve trojité délce. Jsou vhodná pro přímé nebo přímo-nepřímé osvětlení interiérů. Ve speciální úpravě a při respektování montážních instrukcí je možno svítidla použít i pro osvětlení exteriérů. 09 Světelné zdroje: - lineární zářivkové trubice T5 - SEAMLESS trubice T5 - lineární LED světelné zdroje s Ra min. 80 a teplotou chromatičnosti 3000K nebo 4000K - reflektorové halogenové žárovky nebo LED směrové zdroje o průměru 51mm 50 Dolní optická část (8. a 9. pozice objednacího čísla): 07 - mikropyramidový kryt 08 - polykarbonátový prizmatický kryt satine 09 - polykarbonátový hladký opálový kryt 50 - asymetrický reflektor 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk - na přání 8 - elox - standardní provedení 9 - stříbrná RAL 9006 mikrostruktura - na přání 99 78

80 Těleso: Těleso svítidla je z hliníkového profilu povrchově upraveného standardně eloxováním nebo na přání práškovou vypalovací barvou. U eloxovaného provedení jsou koncovky přišroubovány k profilu nerezovými šrouby, u lakovaného provedení jsou koncovky k profilu přivařeny. Profil je 80mm vysoký, na horní straně profilu jsou otvory pro připevnění svítidla na strop a drážka pro zavěšení svítidla na závěsy nebo pro připevnění nástěnné konzoly KVADRA 70 KN2. Instalace: - zavěšení na závěsy typ 18 - přímá montáž na strop - přímá montáž vestavěním do sádrokartonového stropu nebo stěny pomocí konzol LINEA 80 KS1. Při tomto způsobu montáže je svítidlo v úrovni stropu a viditelný je pouze optický systém - mřížka nebo polykarbonátový kryt bez jakéhokoli lemu - montáž na stěnu pomocí nástěnné konzoly KVADRA 70 KN2 max KS1 80 LINEA 80 Elektrická výbava: Standardně univerzální předřadník OSRAM QUICKTRONIC INTELLIGENT QTi, třípólová bezšroubová svorkovnice. 80 Varianty: - předřadník na jeden typ (příkon) zářivkové trubice - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI, s čidlem LS nebo LS/PD - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový bateriový systém - otvory v horní části profilu pro nepřímé osvětlení, které jsou překryty fólií proti vnikání prachu do svítidla KN2 Příslušenství a doplňky: Svítidla jsou dodávána bez příslušenství, pro zavěšení svítidla doporučujeme objednat závěs (typ 18) s krytkou pro přívod, transparentní přívodní kabel 1,2m dlouhý a závěs s niklovanou stropní krytkou. Pro montáž do stropu nebo stěny je nutno objednat konzoly LINEA 80 KS1. Pro montáž na stěnu je nutno objednat konzoly KVADRA 70 KN Tip: Svítidla pro zavěšení je možno dodat s nainstalovanými a odzkoušenými světelnými zdroji, ochrannou fólií proti poškození optického systému svítidla během montáže a s nainstalovaným přívodním kabelem. 80 5;10 L L Samostatná svítidla LINEA 80 pro přímé osvětlení, 80mm široká, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou třípólovou svorkovnicí, nepřerušovanou mřížkou nebo spodním krytem typ s mřížkou 99 s asymetrickým reflektorem 50 s krytem 08 s krytem 09 délka L (mm) LINEA 80 1x14/24W a a a a LINEA 80 1x21/39W a a a a LINEA 80 1x28/54W a a a a LINEA 80 1x35/49/80W a a a a LINEA 80 2x1x21/39W a a a a LINEA 80 2x1x28/54W a a a a LINEA 80 2x1x35/49W a a a a LINEA 80 3x1x28/54W a a a a LINEA 80 3x1x35/49W a a a a L Samostatná svítidla LINEA 80 pro přímé osvětlení, 80mm široká, na překryté lineární zářivky T5, patice G5,elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP40, s jednou třípólovou svorkovnicí a spodním krytem typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) LINEA 80 2x1x21/39W a a a LINEA 80 2x1x28/54W a a a LINEA 80 2x1x35/49W a a a LINEA 80 3x1x28/54W a a a LINEA 80 3x1x35/49W a a a

81 T5 LINEA 80 samostatná závěsná a přisazená svítidla 424 L Samostatná svítidla LINEA 80 pro přímé osvětlení, šířka 80mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou třípólovou svorkovnicí, s mřížkou nebo spodním krytem a s víčkem z hliníkového profilu uprostřed typ s mřížkou 99 s asymetrickým s krytem 08 s krytem 09 délka L (mm) reflektorem 50 LINEA 80 2x1x21/39W a a a a LINEA 80 2x1x28/54W a a a a LINEA 80 2x1x35/49W a a a a Samostatná svítidla LINEA 80 pro přímo-nepřímé osvětlení, šířka 80mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou třípólovou svorkovnicí, s mřížkou nebo spodním krytem a s víčkem z hliníkového profilu uprostřed typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) LINEA 80 2x1x21/39W a a a a LINEA 80 2x1x28/54W a a a a LINEA 80 2x1x35/49W a a a a

82 424 L LINEA 80 Samostatná svítidla LINEA 80 KH pro přímé osvětlení, šířka 80mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou pětipólovou svorkovnicí, s mřížkou nebo spodním krytem a s víčkem z hliníkového profilu uprostřed, s kardanovými závěsy pro dva světelné zdroje o průměru 51mm halogenové žárovky DECOSTAR 51 max. 2x35W typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) LINEA 80 KH 2x1x21/39W a a a a LINEA 80 KH 2x1x28/54W a a a a LINEA 80 KH 2x1x35/49W a a a a Samostatná svítidla LINEA 80 KH pro přímo-nepřímé osvětlení, šířka 80mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou pětipólovou svorkovnicí, s mřížkou nebo spodním krytem a s víčkem z hliníkového profilu uprostřed, s kardanovými závěsy pro dva světelné zdroje o průměru 51mm halogenové žárovky DECOSTAR 51 max. 2x35W typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) LINEA 80 KH 2x1x21/39W a a a a LINEA 80 KH 2x1x28/54W a a a a LINEA 80 KH 2x1x35/49W a a a a L Samostatná svítidla LINEA 80 KL pro přímé osvětlení, šířka 80mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou pětipólovou svorkovnicí, s mřížkou nebo spodním krytem a s víčkem z hliníkového profilu uprostřed, s kardanovými závěsy pro dva světelné LED zdroje o průměru 51mm typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) LINEA 80 KL 2x1x21/39W a a a a LINEA 80 KL 2x1x28/54W a a a a LINEA 80 KL 2x1x35/49W a a a a Samostatná svítidla LINEA 80 KL pro přímo-nepřímé osvětlení, šířka 80mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou pětipólovou svorkovnicí, s mřížkou nebo spodním krytem a s víčkem z hliníkového profilu uprostřed, s kardanovými závěsy pro dva světelné LED zdroje o průměru 51mm typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) LINEA 80 KL 2x1x21/39W a a a a LINEA 80 KL 2x1x28/54W a a a a LINEA 80 KL 2x1x35/49W a a a a GU5.3

83 SEAMLESS LINEA 80 samostatná závěsná a přisazená svítidla L L Samostatná svítidla LINEA 80 LS, šířka 80mm, na lineární zářivky T5 SEAMLESS, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou třípólovou svorkovnicí, nepřerušovanou mřížkou nebo spodním krytem typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) LINEA 80 LS 1x21/39W a a a a LINEA 80 LS 1x28/54W a a a a LINEA 80 LS 2x1x21/39W a a a a LINEA 80 LS 2x1x28/54W a a a a LINEA 80 LS 3x1x21/39W a a a a LINEA 80 LS 3x1x28/54W a a a a

84 424 L LINEA 80 Samostatná svítidla LINEA 80 LS, šířka 80mm, na lineární zářivky T5 SEAMLESS, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou třípólovou svorkovnicí, s mřížkou nebo spodním krytem a s víčkem z hliníkového profilu uprostřed typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) LINEA 80 LS 2x1x21/39W a a a a LINEA 80 LS 2x1x28/54W a a a a L Samostatná svítidla LINEA 80 LSKH, šířka 80mm, na lineární zářivky T5 SEAMLESS, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou pětipólovou svorkovnicí, s mřížkou nebo spodním krytem a s víčkem z hliníkového profilu uprostřed, s kardanovými závěsy pro dva světelné zdroje o průměru 51mm halogenové žárovky DECOSTAR 51 max. 2x35W typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) LINEA 80 LSKH 2x1x21/39W a a a a LINEA 80 LSKH 2x1x28/54W a a a a Samostatná svítidla LINEA 80 LSKL, šířka 80mm, na lineární zářivky T5 SEAMLESS, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou pětipólovou svorkovnicí, s mřížkou nebo spodním krytem a s víčkem z hliníkového profilu uprostřed s kardanovými závěsy pro dva světelné LED zdroje o průměru 51mm typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) LINEA 80 LSKL 2x1x21/39W a a a a LINEA 80 LSKL 2x1x28/54W a a a a Příslušenství pro svítidla LINEA 80 na zářivky T5 a SEAMLESS: Konzola LINEA 80 KS pro montáž svítidel do sádrokartonu, dřevotřískové nebo MDF desky o tloušťce 12-25mm. Doporučená montáž konzol v rozteči 290mm. Konzola KVADRA 70 KN pro montáž svítidel na stěnu KONZOLA LINEA 80 KS1 KONZOLA KVADRA 70 KN2 83 GU5.3

85 T5 LINEA 80 T samostatná závěsná a přisazená svítidla s možností natočení o ± Samostatná svítidla LINEA 80 T s vestavěným otočným svítidlem KVADRA pro přímé osvětlení s možností nastavení směru svícení ± 30, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou třípólovou svorkovnicí, nepřerušovanou mřížkou nebo spodním krytem typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) LINEA 80 T 1x14/24W a a a a LINEA 80 T 1x21/39W a a a a LINEA 80 T 1x28/54W a a a a LINEA 80 T 1x35/49/80W a a a a

86 LED LINEA 80 samostatná závěsná a přisazená svítidla LINEA LINEA 80 LED DOT 08 L Samostatná svítidla LINEA 80 LED DOT s LED 1,2W/ 350mA, bez napájecího zdroje Samostatná svítidla LINEA 80, šířka 80mm, na LED světelné zdroje, elektronický napájecí zdroj, 230V/50Hz, EEI= A2, F, IP20, s jednou třípólovou svorkovnicí, s nepřerušovanou mřížkou nebo spodním krytem Teplota chromatičnosti LED zdroje ( t v objednacím čísle) K (teple bílá) K (neutrální bílá) typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) LINEA 80 LED DOT t a LINEA 80 LED L t a t a t a LINEA 80 LED L t a t a t a LINEA 80 LED L t a t a t a t a LINEA 80 LED L t a t a t a t a LINEA 80 LED L t a t a t a t a LINEA 80 LED L t a t a t a t a LINEA 80 LED L t a t a t a t a LINEA 80 LED L t a t a t a t a LINEA 80 LED L t a t a t a t a

87 T5 LINEA 80 SYSTEM systém závěsných a přisazených svítidel 08 Použití: Jedno a dvoutrubicová svítidla vhodná pro spojování do řad a sestav pomocí spojek. Tento systém je vhodný pro složité projekty konferenčních a vstupních hal, velkoprostorových kanceláří, rekonstrukcí starých průmyslových objektů, reprezentačních prostor, chodeb a prodejen. Svítidla jsou vyráběna v základní a dvojité délce, jako středová a koncová. Pro docílení efektu nepřerušovaného, 76mm širokého a rovnoměrně svítícího pásu, je použit opálový kryt a zářivkové trubice T5 jsou přeloženy tak, že jsou eliminována tmavá místa na jejich koncích. Pokud je požadováno osvětlení s vyšší účinností a omezením jasů a současně dlouhý, nepřerušovaný pás svítidel, pak je ideálním řešením použití vysoce účinné mřížky 99 v kombinaci s trubicemi SEAMLESS. 09 Světelné zdroje: - lineární zářivkové trubice T5 - SEAMLESS trubice T5 Dolní optická část (8. a 9. pozice objednacího čísla): 08 - polykarbonátový prizmatický kryt satine 09 - polykarbonátový hladký opálový kryt 50 - asymetrický reflektor 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO 99 Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk - na přání 8 - elox - standardní provedení 9 - stříbrná RAL 9006 mikrostruktura - na přání 86

88 Těleso: Těleso svítidla je z taženého hliníkového profilu povrchově upraveného standardně eloxováním nebo na přání práškovou vypalovací barvou. U eloxovaného provedení jsou koncovky přišroubovány k profilu nerezovými šrouby, u lakovaného provedení jsou koncovky k profilu přivařeny. Profil je 80mm vysoký, na horní straně profilu jsou otvory pro připevnění svítidla na strop a drážka pro zavěšení svítidla na závěsy nebo pro připevnění nástěnné konzoly KVADRA 70 KN2. Instalace: - zavěšení na závěsy typ 18 - přímá montáž na strop - montáž na stěnu pomocí nástěnné konzoly KVADRA 70 KN2 Elektrická výbava: Standardně univerzální předřadník OSRAM QUICKTRONIC INTELLIGENT QTi, dvě třípólové bezšroubové svorkovnice s průběžným vedením 3x1,5mm LINEA 80 SYSTEM Varianty: - předřadník na jeden typ (příkon) zářivkové trubice - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI, s čidlem LS nebo LS/PD - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový bateriový systém - dvě pětipólové bezšroubové svorkovnice s průběžným vedením 5x1,5mm 2, vhodné zejména u velkých sestav nebo u svítidel se stmívatelným předřadníkem či nouzovým zdrojem - dva třípólové nebo pětipólové konektory s průběžným vedením 3x1,5mm 2 nebo 5x1,5mm 2 pro rychlé spojení do řad KN2 Příslušenství a doplňky: Koncové moduly jsou dodávány včetně jedné koncovky. Svítidla jsou dodávána bez příslušenství, pro zavěšení svítidel doporučujeme objednat závěs (typ 18) s krytkou pro přívod, transparentní přívodní kabel 1,2m dlouhý a závěs s niklovanou stropní krytkou. Spojky pro vytváření sestav nebo pro spojování svítidel je nutno objednat zvlášť. Pro montáž na stěnu je nutno objednat konzoly KVADRA 70 KN Tip: Pro rychlou montáž doporučujeme objednat již připravené tří nebo pětivodičové kabelové svazky pro rychlé propojení svorkovnic. 80 5;10 L Koncová svítidla LINEA 80 S pro přímé osvětlení, 80mm široká, na lineární zářivky T5 v ose svítidla, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě třípólové svorkovnice a průběžné vedení 3x1,5mm 2, nepřerušovaná mřížka nebo spodní polykarbonátový kryt typ s mřížkou 99 s asymetrickým reflektorem 50 s krytem 08 s krytem 09 délka L (mm) LINEA 80 S 1x21/39W a a a a LINEA 80 S 1x28/54W a a a a LINEA 80 S 1x35/49/80W a a a a LINEA 80 S 2x1x21/39W a a a a LINEA 80 S 2x1x28/54W a a a a LINEA 80 S 2x1x35/49W a a a a L Středová svítidla LINEA 80 S pro přímé osvětlení, 80mm široká, na lineární zářivky T5 v ose svítidla, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě třípólové svorkovnice a průběžné vedení 3x1,5mm 2, nepřerušovaná mřížka nebo spodní polykarbonátový kryt typ s mřížkou 99 s asymetrickým reflektorem 50 s krytem 08 s krytem 09 délka L (mm) LINEA 80 S 1x21/39W a a a a LINEA 80 S 1x28/54W a a a a LINEA 80 S 1x35/49/80W a a a a LINEA 80 S 2x1x21/39W a a a a LINEA 80 S 2x1x28/54W a a a a LINEA 80 S 2x1x35/49W a a a a

89 90 L T5 Koncová svítidla LINEA 80 S pro přímé osvětlení, 80mm široká, na přeložené lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě třípólové svorkovnice a průběžné vedení 3x1,5mm 2, nepřerušovaný spodní kryt typ s mřížkou 99 s asymetrickým reflektorem 50 s krytem 08 s krytem 09 délka L (mm) LINEA 80 S 1x21/39W a a LINEA 80 S 1x28/54W a a LINEA 80 S 1x35/49/80W a a LINEA 80 S 2x1x21/39W a a LINEA 80 S 2x1x28/54W a a LINEA 80 S 2x1x35/49W a a L Středová svítidla LINEA 80 S pro přímé osvětlení, 80mm široká, na přeložené lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě třípólové svorkovnice a průběžné vedení 3x1,5mm 2, nepřerušovaný spodní kryt typ s mřížkou 99 s asymetrickým reflektorem 50 s krytem 08 s krytem 09 délka L (mm) LINEA 80 S 1x21/39W a a LINEA 80 S 1x28/54W a a LINEA 80 S 1x35/49/80W a a LINEA 80 S 2x1x21/39W a a LINEA 80 S 2x1x28/54W a a LINEA 80 S 2x1x35/49W a a L SEAMLESS Koncová svítidla LINEA 80 S LS pro přímé osvětlení, šířka 80mm, na lineární zářivky T5 SEAMLESS, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě třípólové svorkovnice a průběžné vedení 3x1,5mm 2, nepřerušovaná mřížka nebo spodní kryt typ s mřížkou 99 s asymetrickým reflektorem 50 s krytem 08 s krytem 09 délka L (mm) LINEA 80 S LS 1x21/39W a a a LINEA 80 S LS 1x28/54W a a a LINEA 80 S LS 2x1x21/39W a a a LINEA 80 S LS 2x1x28/54W a a a L Středová svítidla LINEA 80 S LS pro přímé osvětlení, šířka 80mm, na lineární zářivky T5 SEAMLESS, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě třípólové svorkovnice a průběžné vedení 3x1,5mm 2, nepřerušovaná mřížka nebo spodní kryt typ s mřížkou 99 s asymetrickým reflektorem 50 s krytem 08 s krytem 09 délka L (mm) LINEA 80 S LS 1x21/39W a a a LINEA 80 S LS 1x28/54W a a a LINEA 80 S LS 2x1x21/39W a a a LINEA 80 S LS 2x1x28/54W a a a

90 Spojky a příslušenství ke svítidlům LINEA 80 SYSTEM Pomocí spojek lze ze svítidel LINEA 80 S vytvářet řady nebo obrazce. typ objednací číslo LINEA 80 K1 eloxovaná koncovka LINEA 80 S K2 přímá spojka (společná pro LINEA 80 S a LINEA-R 80 S) KVADRA 70 KN2 nástěnná konzola typ s Al víčkem s krytem 08 s krytem 09 LINEA 80 S K3 spojka T LINEA 80 S K4 spojka X LINEA 80 S K5 spojka L LINEA 80 S K6 atypická úhlová spojka LINEA 80 S plný profil (nutno specifikovat délku v mm) LINEA 80 SYSTEM propojovací kabelový svazek 3x1,5mm 2, délka 400mm propojovací kabelový svazek 5x1,5mm 2, délka 400mm LINEA 80 K1 ELOXOVANÁ KONCOVKA LINEA 80 S K2 PŘÍMÁ SPOJKA KVADRA 70 KN2 NÁSTĚNNÁ KONZOLA LINEA 80 S K3 SPOJKA T LINEA 80 S K4 SPOJKA X 120 LINEA 80 S K5 SPOJKA L 80 LINEA 80 S K6 ATYPICKÁ ÚHLOVÁ SPOJKA

91 T5 LINEA 80 MODUL modulová přisazená nebo závěsná svítidla Použití: Univerzální stavebnicový systém určený pro vytváření linií a sestav pomocí spojek. Tento stavebnicový systém je vhodný pro složité projekty konferenčních a vstupních hal, velkoprostorových kanceláří, rekonstrukcí starých průmyslových objektů, reprezentačních prostor, chodeb a prodejen. Pomocí této stavebnice lze vytvořit linii nebo sestavu dle potřeb konkrétního projektu. Modul LINEA 80 je určen pro přímou montáž na strop nebo pro zavěšení. Pro docílení efektu nepřerušovaného, 76mm širokého a rovnoměrně svítícího pásu je nejlépe použít opálový kryt a svítidla s přeloženými zářivkovými trubicemi. Délku přeložení trubic je možno nastavit v rozmezí 50 až 120mm. Při nastavení 90mm jsou zářivky přeloženy tak, že jsou eliminována tmavá místa na jejich koncích. Pokud je požadováno osvětlení s vyšší účinností a omezením jasů a současně dlouhý, nepřerušovaný pás svítidel, pak je ideálním řešením použití vysoce účinné mřížky 99 v kombinaci s trubicemi SEAMLESS. Světelné zdroje: - lineární zářivkové trubice T5 - SEAMLESS trubice T5 - reflektorové halogenové žárovky nebo LED směrové zdroje o průměru 51mm Dolní optická část (8. a 9. pozice objednacího čísla): 08 - polykarbonátový prizmatický kryt satine 09 - polykarbonátový hladký opálový kryt 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO 99 Barva svítidla (7. pozice objednacího čísla): 8 - elox 90

92 Těleso: Základem stavebnice je eloxovaný tažený hliníkový profil. Profil je dodáván v několika délkách a lze jej spojovat a v případě potřeby zkrátit na požadovanou míru. Do tohoto profilu je možno vkládat jednotlivé zářivkové moduly, moduly s reflektorovými žárovkami nebo LED zdroji a nastavovat jejich polohu posouváním v profilu. Po elektrickém propojení modulů a nasazení světelných zdrojů zbývá už jen dokončit montáž svítidla instalací optické části mřížky nebo krytu. Profil svítidla LINEA 80 M je 80mm vysoký, na horní straně profilu je drážka pro zavěšení svítidla a otvory pro přímou montáž na strop. Instalace: - zavěšení na závěsy typ 18 - přímá montáž na strop - montáž na stěnu pomocí nástěnné konzoly KVADRA 70 KN LINEA 80 MODUL Elektrická výbava: Standardně univerzální předřadník OSRAM QUICKTRONIC INTELLIGENT QTi, dvě pětipólové bezšroubové svorkovnice s průběžným vedením 5x1,5mm². 80 Varianty: - předřadník na jeden typ (příkon) zářivkové trubice - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI, s čidlem LS nebo LS/PD - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový bateriový systém KN2 Příslušenství a doplňky: Svítidla jsou dodávána bez příslušenství, pro zavěšení svítidel doporučujeme objednat závěs (typ 18) s krytkou pro přívod, transparentní přívodní kabel 1,2m dlouhý a závěs s niklovanou stropní krytkou. Koncovky a spojky pro vytváření sestav nebo pro spojování svítidel je nutno objednat zvlášť. Pro montáž na stěnu je nutno objednat konzolu KVADRA 70 KN Tip: Pro rychlou montáž doporučujeme objednat již připravené pětivodičové kabelové svazky pro rychlé propojení svorkovnic. 80 5;10 Základní profil LINEA 80 M dodávaný bez koncovek (pro přisazená a zavěšená svítidla) typ objednací číslo délka L (mm) LINEA 80 M profil L LINEA 80 M profil L LINEA 80 M profil L LINEA 80 M profil L LINEA 80 M profil L Nosník LINEA 80 M na lineární zářivky T5 v ose svítidla, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě pětipólové svorkovnice a průběžné vedení 5x1,5mm² (společný pro LINEA 80 M a LINEA-R 80 M) typ objednací číslo délka L (mm) LINEA 80 MAX 1x21/39W LINEA 80 MAX 1x28/54W LINEA 80 MAX 1x35/49/80W Nosník LINEA 80 M na překryté lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě pětipólové svorkovnice a průběžné vedení 5x1,5mm² (společný pro LINEA 80 M a LINEA-R 80 M) typ objednací číslo délka L (mm) LINEA 80 MOL 1x21/39W LINEA 80 MOL 1x28/54W LINEA 80 MOL 1x35/49/80W Nosník LINEA 80 M na lineární zářivky T5 SEAMLESS, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě pětipólové svorkovnice a průběžné vedení 5x1,5mm² (společný pro LINEA 80 M a LINEA-R 80 M) typ objednací číslo délka L (mm) LINEA 80 MLS 1x21/39W LINEA 80 MLS 1x28/54W

93 Nosník LINEA 80 MKH s eloxovaným víčkem a kardanovými závěsy pro halogenové žárovky DECOSTAR 51, patice GU 5,3, elektronický transformátor, 230V/50Hz, EEI= A2, F, IP20, dvě pětipólové svorkovnice a průběžné vedení 5x1,5mm² (společný pro LINEA 80 M a LINEA-R 80 M) typ objednací číslo délka L (mm) LINEA 80 MKH 2x20W LINEA 80 MKH 3x20W LINEA 80 MKH 4x20W LINEA 80 MKH 5x20W Nosník LINEA 80 MKL s eloxovaným víčkem a kardanovými závěsy pro LED směrové zdroje o průměru 51mm, elektronický LED driver, 230V/50Hz, EEI= A2, F, IP20, dvě pětipólové svorkovnice a průběžné vedení 5x1,5mm² (společný pro LINEA 80 M a LINEA-R 80 M) Teplota chromatičnosti LED zdroje ( t v objednacím čísle) K (teple bílá) K (neutrální bílá) typ objednací číslo délka L (mm) LINEA 80 MKL 2x3W t LINEA 80 MKL 3x3W t LINEA 80 MKL 4x3W t LINEA 80 MKL 5x3W t Optické části pro svítidla LINEA 80 M (společné pro LINEA 80 M a LINEA-R 80 M): typ délka L (mm) LINEA 80 M víčko elox L LINEA 80 M víčko elox L LINEA 80 M víčko elox L LINEA 80 M víčko elox L LINEA 80 M kryt satine L LINEA 80 M kryt satine L LINEA 80 M kryt satine L LINEA 80 M kryt satine L LINEA 80 M kryt opál L LINEA 80 M kryt opál L LINEA 80 M kryt opál L LINEA 80 M kryt opál L LINEA 80 M mřížka 99 L LINEA 80 M mřížka 99 L LINEA 80 M mřížka 99 L GU5.3

94 Příslušenství ke svítidlům LINEA 80 MODUL Pomocí koncovek a spojek lze z profilů LINEA 80 M vytvářet řady nebo obrazce. typ objednací číslo LINEA 80 K1 eloxovaná koncovka LINEA 80 M K2 přímá spojka (společná pro LINEA 80 M a LINEA-R 80 M) KVADRA 70 KN2 nástěnná konzola typ s Al víčkem s krytem 08 s krytem 09 LINEA 80 M K3 spojka T LINEA 80 M K4 spojka X LINEA 80 M K5 spojka L LINEA 80 M K6 atypická úhlová spojka LINEA 80 MODUL propojovací kabelový svazek 5x1,5mm², délka 400mm LINEA 80 K1 ELOXOVANÁ KONCOVKA LINEA 80 M K2 PŘÍMÁ SPOJKA KVADRA 70 KN2 NÁSTĚNNÁ KONZOLA 160 LINEA 80 M K3 SPOJKA T LINEA 80 M K4 SPOJKA X 120 LINEA 80 M K5 SPOJKA L 80 LINEA 80 M K6 ATYPICKÁ ÚHLOVÁ SPOJKA 93

95 T5 LINEA 80 W samostatná nástěnná svítidla 07 Použití: Samostatná, 80mm široká a 80mm vysoká, jednotrubicová nástěnná svítidla pro přímé a přímo-nepřímé osvětlení kanceláří, reprezentačních prostor, chodeb, schodišť, recepcí a prodejen. 08 Světelné zdroje: - lineární zářivkové trubice T5 Dolní optická část (8. a 9. pozice objednacího čísla): 07 - mikropyramidový kryt 08 - polykarbonátový prizmatický kryt satine 09 - polykarbonátový hladký opálový kryt 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO 09 Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk - na přání 8 - elox - standardní provedení 9 - stříbrná RAL 9006 mikrostruktura - na přání 99 94

96 Těleso: Těleso svítidla je z hliníkového profilu povrchově upraveného standardně eloxováním nebo na přání práškovou vypalovací barvou. U eloxovaného provedení jsou koncovky přišroubovány k profilu nerezovými šrouby, u lakovaného provedení jsou koncovky k profilu přivařeny. Profil je 80mm vysoký. K připevnění svítidla na stěnu slouží odnímatelná 500mm dlouhá konzola na zadní straně profilu. Instalace: - montáž na stěnu pomocí nástěnné konzoly, která je součástí svítidla LINEA 80 W Elektrická výbava: Standardně univerzální předřadník OSRAM QUICKTRONIC INTELLIGENT QTi a třípólová bezšroubová svorkovnice Varianty: - předřadník na jeden typ (příkon) zářivkové trubice - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI Tip: Svítidla je možno dodat s nainstalovanými a odzkoušenými světelnými zdroji, ochrannou fólií proti poškození optického systému svítidla během montáže L Nástěnná svítidla LINEA 80 WD pro přímé osvětlení, 80mm široká, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou třípólovou svorkovnicí, mřížkou nebo spodním krytem typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) LINEA 80 WD 1x14/24W a a a a LINEA 80 WD 1x21/39W a a a a LINEA 80 WD 1x28/54W a a a a LINEA 80 WD 1x35/49/80W a a a a Samostatná svítidla LINEA 80 WDI pro přímo-nepřímé osvětlení, šířka 80mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou třípólovou svorkovnicí, s mřížkou nebo spodním krytem a s horním satine krytem. typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) LINEA 80 WDI 1x14/24W a a a a LINEA 80 WDI 1x21/39W a a a a LINEA 80 WDI 1x28/54W a a a a LINEA 80 WDI 1x35/49/80W a a a a

97 T5 LINEA 80 WIN samostatná závěsná a přisazená svítidla 08 Použití: Samostatná čtvercová nebo obdélníková svítidla pro osvětlení kanceláří, reprezentačních prostor, chodeb, schodišť, recepcí a prodejen. Svítidla jsou vyráběna v provedení pro přímé osvětlení interiérů. Svítidla s LED světelnými zdroji mohou být vyrobena i v jiných než níže uvedených velikostech. Tento typ svítidel vyniká úsporností a rovnoměrným jasem difuzoru. Světelné zdroje: - lineární zářivkové trubice T5 - lineární LED světelný zdroj Dolní optická část (8. a 9. pozice objednacího čísla): 08 - polykarbonátový prizmatický kryt satine 09 - polykarbonátový hladký opálový kryt Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk - na přání 8 - elox - standardní provedení 9 - stříbrná RAL 9006 mikrostruktura - na přání 96

98 Těleso: Těleso svítidla rámové konstrukce je tvořeno hliníkovým profilem LINEA 80 upraveným standardně eloxováním nebo na přání práškovou vypalovací barvou. Profil je 80mm vysoký, na horní straně profilu je drážka pro zavěšení svítidla na závěsy a otvory pro montáž svítidla na strop. Instalace: - zavěšení na závěsy typ 18 - přímá montáž na strop Elektrická výbava: Standardně elektronický předřadník či LED driver a třípólová bezšroubová svorkovnice LINEA 80 WIN Varianty: - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI - RGB LED driver Příslušenství a doplňky: Svítidla jsou dodávána bez příslušenství, pro zavěšení svítidla doporučujeme objednat závěs (typ 18) s krytkou pro přívod, transparentní přívodní kabel 1,2m dlouhý a závěsy s niklovanou stropní krytkou. Tip: Svítidla pro zavěšení je možno dodat s nainstalovanými a odzkoušenými zářivkami T5, ochrannou fólií proti poškození optického systému svítidla během montáže a s nainstalovaným přívodním kabelem. 80 L2 L1 Samostatná svítidla LINEA 80 WIN pro přímé osvětlení, 80mm široký profil, na lineární zářivky T5, patice G5, elektronický předřadník, 230V/50Hz, EEI= A2, F, IP40, s jednou třípólovou svorkovnicí a spodním krytem typ s krytem 08 s krytem 09 L1 (mm) L2 (mm) LINEA 80 WIN 4x14W a a LINEA 80 WIN 4x21W a a LINEA 80 WIN 2x14W+2x21W a a LINEA 80 WIN 2x14W+2x28W a a LED Samostatná svítidla LINEA 80 WIN LED pro přímé osvětlení, 80mm široký profil, na lineární LED světelný zdroj, elektronický LED driver, 230V/50Hz, EEI= A2, F, IP40, s jednou třípólovou svorkovnicí a spodním krytem. Tato svítidla je možno vyrobit i v jiných než níže uvedených rozměrech. Teplota chromatičnosti LED zdroje ( t v objednacím čísle) K (teple bílá) K (neutrální bílá) typ s krytem 08 s krytem 09 L1 (mm) L2 (mm) LINEA 80 WIN LED 580x t a t a LINEA 80 WIN LED 880x t a t a LINEA 80 WIN LED 880x t a t a LINEA 80 WIN LED 1180x t a t a

99 LINEA-R 80 98

100 LINEA-R 80 vestavná svítidla 99

101 T5 LINEA-R 80 samostatná vestavná svítidla Použití: Samostatná, vestavná, 100mm široká, jedno a dvoutrubicová svítidla pro osvětlení kanceláří, reprezentačních prostor, chodeb, schodišť, recepcí a prodejen. Svítidla jsou vyráběna v základní a dvojité délce. Jsou vhodná pro přímé osvětlení interiérů. Ve speciální úpravě a při respektování montážních instrukcí je možno svítidla použít i pro osvětlení exteriérů. Svítidla s překrytými trubicemi T5, s trubicemi SEAMLESS nebo na LED světelné zdroje nabízejí v kombinaci s opálovým krytem rovnoměrně svítící plochu bez jakýchkoli tmavých míst. Světelné zdroje: - lineární zářivkové trubice T5 - SEAMLESS trubice T5 - lineární LED světelné zdroje s Ra min. 80 a teplotou chromatičnosti 3000K nebo 4000K - reflektorové halogenové žárovky nebo LED směrové zdroje o průměru 51mm 09 Dolní optická část (8. a 9. pozice objednacího čísla): 07 - mikropyramidový kryt 08 - polykarbonátový prizmatický kryt satine 09 - polykarbonátový hladký opálový kryt 50 - asymetrický reflektor 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO 99 Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk - na přání 8 - elox - standardní provedení 9 - stříbrná RAL 9006 mikrostruktura - na přání 100

102 Těleso: Těleso svítidla je z hliníkového profilu 100mm širokého, s 12mm širokými lemy pro překrytí montážního otvoru, povrchově upraveného standardně eloxováním nebo na přání práškovou vypalovací barvou. U obou provedení jsou koncovky s lemem k profilu přišroubovány šrouby s půlkulatou hlavou. Optická část svítidla je 76mm široká. Profil je 80mm vysoký, na horní straně profilu jsou upevněny otočné konzoly pro montáž svítidla do sádrokartonového stropu či stěny z materiálu o tloušťce 4 až 25mm. Instalace: Přímá montáž vestavěním do sádrokartonového stropu nebo stěny pomocí konzol se šroubem. Při tomto způsobu montáže kryje lem svítidla montážní otvor a svítidlo vystupuje 2mm pod úroveň stropu max. 110 LINEA-R 80 Elektrická výbava: Standardně univerzální předřadník OSRAM QUICKTRONIC INTELLIGENT QTi, třípólová bezšroubová svorkovnice. 80 Varianty: - předřadník na jeden typ (příkon) zářivkové trubice - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI, s čidlem LS nebo LS/PD - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový bateriový systém 100 Příslušenství a doplňky: Svítidla jsou dodávána včetně konzol pro montáž do stropu nebo stěny L L Samostatná svítidla LINEA-R 80 pro přímé osvětlení, 100mm široká, na lineární zářivky T5 v ose svítidla, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou třípólovou svorkovnicí, nepřerušovanou mřížkou nebo spodním krytem typ s mřížkou 99 s asymetrickým reflektorem 50 s krytem 08 s krytem 09 délka L (mm) montážní otvor (mm) LINEA-R 80 1x14/24W a a a a x 595 LINEA-R 80 1x21/39W a a a a x 895 LINEA-R 80 1x28/54W a a a a x 1195 LINEA-R 80 1x35/49/80W a a a a x 1495 LINEA-R 80 2x1x21/39W a a a a x 1780 LINEA-R 80 2x1x28/54W a a a a x 2380 LINEA-R 80 2x1x35/49W a a a a x L Samostatná svítidla LINEA-R 80 pro přímé osvětlení, 100mm široká, na překryté lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou třípólovou svorkovnicí a spodním krytem typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) montážní otvor (mm) LINEA-R 80 2x1x21/39W a a a x 1674 LINEA-R 80 2x1x28/54W a a a x 2274 LINEA-R 80 2x1x35/49W a a a x

103 T5 LINEA-R 80 samostatná vestavná svítidla 424 L Samostatná svítidla LINEA-R 80 pro přímé osvětlení, šířka 100mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou třípólovou svorkovnicí, s mřížkou, asymetrickým reflektorem nebo spodním krytem a s víčkem z hliníkového profilu uprostřed typ s mřížkou 99 s asymetrickým reflektorem 50 s krytem 08 s krytem 09 délka L (mm) montážní otvor (mm) LINEA-R 80 2x1x21/39W a a a a x 2204 LINEA-R 80 2x1x28/54W a a a a x 2804 LINEA-R 80 2x1x35/49W a a a a x

104 424 L LINEA-R 80 Samostatná svítidla LINEA-R 80 KH pro přímé osvětlení, šířka 100mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou pětipólovou svorkovnicí, s mřížkou, asymetrickým reflektorem nebo spodním krytem a s víčkem z hliníkového profilu uprostřed, s kardanovými závěsy pro dva světelné zdroje o průměru 51mm - halogenové žárovky DECOSTAR 51 max. 2x35W typ s mřížkou 99 s asymetrickým reflektorem 50 s krytem 08 s krytem 09 délka L (mm) montážní otvor (mm) LINEA-R 80 KH 2x1x21/39W a a a a x 2204 LINEA-R 80 KH 2x1x28/54W a a a a x 2804 LINEA-R 80 KH 2x1x35/49W a a a a x L Samostatná svítidla LINEA-R 80 KL pro přímé osvětlení, šířka 100mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou pětipólovou svorkovnicí, s mřížkou, asymetrickým reflektorem nebo spodním krytem a s víčkem z hliníkového profilu uprostřed, s kardanovými závěsy pro dva světelné LED zdroje o průměru 51mm typ s mřížkou 99 s asymetrickým reflektorem 50 s krytem 08 s krytem 09 délka L (mm) montážní otvor (mm) LINEA-R 80 KL 2x1x21/39W a a a a x 2204 LINEA-R 80 KL 2x1x28/54W a a a a x 2804 LINEA-R 80 KL 2x1x35/49W a a a a x GU5.3

105 SEAMLESS LINEA-R 80 samostatná vestavná svítidla 4-25 max L L Samostatná svítidla LINEA-R 80 LS, šířka 100mm, na lineární zářivky T5 SEAMLESS, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou třípólovou svorkovnicí, nepřerušovanou mřížkou nebo spodním krytem typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) montážní otvor (mm) LINEA-R 80 LS 1x21/39W a a a a x 895 LINEA-R 80 LS 1x28/54W a a a a x 1195 LINEA-R 80 LS 2x1x21/39W a a a a x 1780 LINEA-R 80 LS 2x1x28/54W a a a a x

106 424 L LINEA-R 80 Samostatná svítidla LINEA-R 80 LS, šířka 100mm, na lineární zářivky T5 SEAMLESS, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou třípólovou svorkovnicí, s mřížkou nebo spodním krytem a s víčkem z hliníkového profilu uprostřed typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) montážní otvor (mm) LINEA-R 80 LS 2x1x21/39W a a a a x 2204 LINEA-R 80 LS 2x1x28/54W a a a a x L Samostatná svítidla LINEA-R 80 LSKH, šířka 100mm, na lineární zářivky T5 SEAMLESS, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou pětipólovou svorkovnicí, s mřížkou nebo spodním krytem a s víčkem z hliníkového profilu uprostřed, s kardanovými závěsy pro dva světelné zdroje o průměru 51mm - halogenové žárovky DECOSTAR 51 max 2x35W typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) montážní otvor (mm) LINEA-R 80 LSKH 2x1x21/39W a a a a x 2204 LINEA-R 80 LSKH 2x1x28/54W a a a a x 2804 Samostatná svítidla LINEA-R 80 LSKL, šířka 100mm, na lineární zářivky T5 SEAMLESS, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou pětipólovou svorkovnicí, s mřížkou nebo spodním krytem a s víčkem z hliníkového profilu uprostřed s kardanovými závěsy pro dva světelné LED zdroje o průměru 51mm typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) montážní otvor (mm) LINEA-R 80 LSKL 2x1x21/39W a a a a x 2204 LINEA-R 80 LSKL 2x1x28/54W a a a a x 2804 KONZOLA LINEA-R 80 KS1 105 GU5.3

107 T5 LINEA-R 80 T samostatná vestavná svítidla s možností natočení o ± L Samostatná svítidla LINEA-R 80 T s vestavěným otočným svítidlem KVADRA pro přímé osvětlení s možností nastavení směru svícení ±30, na lineární zářivky T5 v ose svítidla, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jednou třípólovou svorkovnicí, nepřerušovanou mřížkou nebo spodním krytem typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) montážní otvor (mm) LINEA-R 80 T 1x14/24W a a a a x 605 LINEA-R 80 T 1x21/39W a a a a x 905 LINEA-R 80 T 1x28/54W a a a a x 1205 LINEA-R 80 T 1x35/49/80W a a a a x

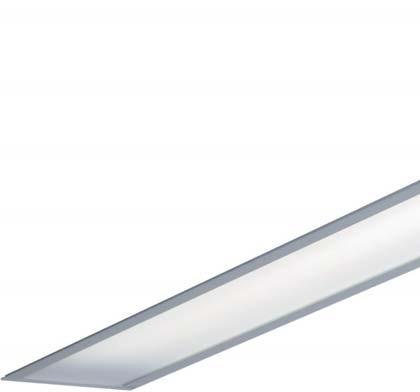

108 LED LINEA-R 80 samostatná vestavná svítidla 80 LINEA-R 80 max LINEA-R 80 LED DOT 08 L Vestavná svítidla LINEA-R 80 LED DOT s LED 1,2W/350mA, bez napájecího zdroje Vestavná svítidla LINEA-R 80, šířka 100mm, na LED světelné zdroje, elektronický napájecí zdroj, 230V/50Hz, EEI= A1, F, IP20, s jednou třípólovou svorkovnicí, s nepřerušovanou mřížkou nebo spodním krytem Teplota chromatičnosti LED zdroje ( t v objednacím čísle) K (teple bílá) K (neutrální bílá) typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) montážní otvor (mm) LINEA-R 80 LED DOT t a x 88 LINEA-R 80 LED L t a t a t a x 204 LINEA-R 80 LED L t a t a t a x 324 LINEA-R 80 LED L t a t a t a t a x 595 LINEA-R 80 LED L t a t a t a t a x 895 LINEA-R 80 LED L t a t a t a t a x 1195 LINEA-R 80 LED L t a t a t a t a x 1495 LINEA-R 80 LED L t a t a t a t a x 1780 LINEA-R 80 LED L t a t a t a t a x 2380 LINEA-R 80 LED L t a t a t a t a x

109 T5 LINEA-R 80 SYSTEM systém vestavných svítidel 08 Použití: Vestavná, jedno a dvoutrubicová svítidla vhodná pro spojování do řad a složitějších sestav pomocí spojek. Tento stavebnicový systém je vhodný pro složité projekty konferenčních a vstupních hal, velkoprostorových kanceláří, rekonstrukcí starých průmyslových objektů, reprezentačních prostor, chodeb a prodejen. Svítidla jsou vyráběna v základní a dvojité délce, jako středová a koncová. Pro docílení efektu nepřerušovaného, 76mm širokého a rovnoměrně svítícího pásu je použit opálový kryt a zářivkové trubice T5 jsou přeloženy tak, že jsou eliminována tmavá místa na jejich koncích. Pokud je požadováno osvětlení s vyšší účinností a omezením jasů a současně dlouhý, nepřerušovaný pás svítidel, pak je ideálním řešením použití vysoce účinné mřížky 99 v kombinaci s trubicemi SEAMLESS. 09 Světelné zdroje: - lineární zářivkové trubice T5 - SEAMLESS trubice T5 Dolní optická část (8. a 9. pozice objednacího čísla): 08 - polykarbonátový prizmatický kryt satine 09 - polykarbonátový hladký opálový kryt 50 - asymetrický reflektor 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO 99 Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk - na přání 8 - elox - standardní provedení 9 - stříbrná RAL 9006 mikrostruktura - na přání 108

110 Těleso: Těleso svítidla je z taženého hliníkového profilu povrchově upraveného standardně eloxováním nebo na přání práškovou vypalovací barvou. Profil je 100mm široký s 12mm lemy pro překrytí montážního otvoru. Koncovky jsou k profilu přišroubovány šrouby s půlkulatou hlavou. Profil je 80mm vysoký, na horní straně jsou upevněny otočné konzoly pro montáž svítidla do sádrokartonového stropu či stěny z materiálu o tloušťce 4 až 25mm. Instalace: - přímá montáž vestavěním do sádrokartonového stropu nebo stěny pomocí otočných konzol se šroubem. Při tomto způsobu montáže kryje lem svítidla montážní otvor a svítidlo vystupuje 2mm pod úroveň stropu. Elektrická výbava: Standardně univerzální předřadník OSRAM QUICKTRONIC INTELLIGENT QTi, dvě třípólové bezšroubové svorkovnice s průběžným vedením 3x1,5mm² max. 110 LINEA-R 80 SYSTEM Varianty: - předřadník na jeden typ (příkon) zářivkové trubice - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI, s čidlem LS nebo LS/PD - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový bateriový systém - dvě pětipólové bezšroubové svorkovnice s průběžným vedením 5x1,5mm², vhodné zejména u velkých sestav nebo u svítidel se stmívatelným předřadníkem či nouzovým zdrojem - dva třípólové nebo pětipólové konektory s průběžným vedením 3x1,5mm² nebo 5x1,5mm² pro rychlé spojení do řad Příslušenství a doplňky: Koncové moduly jsou dodávány včetně jedné koncovky. Svítidla jsou dodávána včetně konzol pro montáž do stropu nebo stěny. Spojky pro vytváření sestav nebo pro spojování svítidel je nutno objednat zvlášť. 80 Tip: Pro rychlou montáž doporučujeme objednat již připravené tří nebo pětivodičové kabelové svazky pro rychlé propojení svorkovnic. 100 L Koncová svítidla LINEA-R 80 S pro přímé osvětlení, 100mm široká, na lineární zářivky T5 v ose svítidla, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě třípólové svorkovnice a průběžné vedení 3x1,5mm², nepřerušovaná mřížka nebo spodní kryt typ s mřížkou 99 s asymetrickým reflektorem 50 s krytem 08 s krytem 09 délka L (mm) montážní otvor (mm) LINEA-R 80 S 1x21/39W a a a a x 890 LINEA-R 80 S 1x28/54W a a a a x 1190 LINEA-R 80 S 1x35/49/80W a a a a x 1490 LINEA-R 80 S 2x1x21/39W a a a a x 1775 LINEA-R 80 S 2x1x28/54W a a a a x 2375 LINEA-R 80 S 2x1x35/49W a a a a x 2975 L Středová svítidla LINEA-R 80 S pro přímé osvětlení, 100mm široká, na lineární zářivky T5 v ose svítidla, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě třípólové svorkovnice a průběžné vedení 3x1,5mm², nepřerušovaná mřížka nebo spodní kryt typ s mřížkou 99 s asymetrickým reflektorem 50 s krytem 08 s krytem 09 délka L (mm) montážní otvor (mm) LINEA-R 80 S 1x21/39W a a a a x 885 LINEA-R 80 S 1x28/54W a a a a x 1185 LINEA-R 80 S 1x35/49/80W a a a a x 1485 LINEA-R 80 S 2x1x21/39W a a a a x 1770 LINEA-R 80 S 2x1x28/54W a a a a x 2370 LINEA-R 80 S 2x1x35/49W a a a a x

111 90 L T5 Koncová svítidla LINEA-R 80 S pro přímé osvětlení, 100mm široká, na přeložené lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě třípólové svorkovnice a průběžné vedení 3x1,5mm², nepřerušovaný spodní kryt typ s mřížkou 99 s asymetrickým reflektorem 50 s krytem 08 s krytem 09 délka L (mm) montážní otvor (mm) LINEA-R 80 S 1x21/39W a a x 837 LINEA-R 80 S 1x28/54W a a x 1137 LINEA-R 80 S 1x35/49/80W a a x 1437 LINEA-R 80 S 2x1x21/39W a a x 1612 LINEA-R 80 S 2x1x28/54W a a x 2212 LINEA-R 80 S 2x1x35/49W a a x L Středová svítidla LINEA-R 80 S pro přímé osvětlení, 100mm široká, na přeložené lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě třípólové svorkovnice a průběžné vedení 3x1,5mm², nepřerušovaný spodní kryt typ s mřížkou 99 s asymetrickým s krytem 08 s krytem 09 délka L montážní otvor reflektorem 50 (mm) (mm) LINEA-R 80 S 1x21/39W a a x 775 LINEA-R 80 S 1x28/54W a a x 1075 LINEA-R 80 S 1x35/49/80W a a x 1375 LINEA-R 80 S 2x1x21/39W a a x 1550 LINEA-R 80 S 2x1x28/54W a a x 2150 LINEA-R 80 S 2x1x35/49W a a x 2750 L SEAMLESS Koncová svítidla LINEA-R 80 S LS, šířka 100mm, na lineární zářivky T5 SEAMLESS, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě třípólové svorkovnice a průběžné vedení 3x1,5mm², nepřerušovaná mřížka nebo spodní kryt typ s mřížkou 99 s asymetrickým reflektorem 50 s krytem 08 s krytem 09 délka L (mm) montážní otvor (mm) LINEA-R 80 S LS 1x21/39W a a a x 890 LINEA-R 80 S LS 1x28/54W a a a x 1190 LINEA-R 80 S LS 2x1x21/39W a a a x 1775 LINEA-R 80 S LS 2x1x28/54W a a a x 2375 Středová svítidla LINEA-R 80 S LS, šířka 100mm, na lineární zářivky T5 SEAMLESS, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě třípólové svorkovnice a průběžné vedení 3x1,5mm², nepřerušovaná mřížka nebo spodní kryt typ s mřížkou 99 s asymetrickým reflektorem 50 s krytem 08 s krytem 09 délka L (mm) montážní otvor (mm) LINEA-R 80 S LS 1x21/39W a a a x 885 LINEA-R 80 S LS 1x28/54W a a a x 1185 LINEA-R 80 S LS 2x1x21/39W a a a x 1770 LINEA-R 80 S LS 2x1x28/54W a a a x 2370 L 110

112 Příslušenství ke svítidlům LINEA-R 80 SYSTEM Pomocí spojek lze ze svítidel LINEA-R 80 S vytvářet řady nebo obrazce. typ objednací číslo LINEA-R 80 K1 eloxovaná koncovka LINEA 80 S K2 přímá spojka (společná pro LINEA 80 S a LINEA-R 80 S) typ s Al víčkem s krytem 08 s krytem 09 LINEA-R 80 S K3 spojka T LINEA-R 80 S K4 spojka X LINEA-R 80 S K5 spojka L LINEA-R 80 S K6 atypická úhlová spojka LINEA-R 80 S plný profil (nutno specifikovat délku v mm) propojovací kabelový svazek 3x1,5mm², délka 400mm propojovací kabelový svazek 5x1,5mm², délka 400mm LINEA-R 80 SYSTEM LINEA-R 80 K1 ELOXOVANÁ KONCOVKA LINEA 80 S K2 PŘÍMÁ SPOJKA LINEA-R 80 S K3 SPOJKA T 160 LINEA-R 80 S K4 SPOJKA X 130 LINEA-R 80 S K5 SPOJKA L LINEA-R 80 S K6 ATYPICKÁ ÚHLOVÁ SPOJKA 111

113 T5 LINEA-R 80 MODUL modulová vestavná svítidla Použití: Univerzální stavebnicový systém vestavných svítidel určený pro vytváření linií a sestav pomocí spojek. Tento stavebnicový systém je vhodný pro složité projekty konferenčních a vstupních hal, velkoprostorových kanceláří, rekonstrukcí starých průmyslových objektů, reprezentačních prostor, chodeb a prodejen. Pomocí této stavebnice lze vytvořit linii nebo sestavu dle potřeb konkrétního projektu. Modul LINEA-R 80 M je určen pro přímou montáž do sádrokartonových stropů nebo stěn. Pro docílení efektu nepřerušovaného, 76mm širokého a rovnoměrně svítícího pásu je nejlépe použít opálový kryt a svítidla s přeloženými zářivkovými trubicemi. Délku přeložení trubic je možno nastavit v rozmezí 50 až 120mm. Při nastavení 90mm jsou zářivky přeloženy tak, že jsou eliminována tmavá místa na jejich koncích. Pokud je požadováno osvětlení s vyšší účinností a omezením jasů a současně dlouhý, nepřerušovaný pás svítidel, pak je ideálním řešením použití vysoce účinné mřížky 99 v kombinaci s trubicemi SEAMLESS. Světelné zdroje: - lineární zářivkové trubice T5 - SEAMLESS trubice T5 - reflektorové halogenové žárovky nebo LED směrové zdroje o průměru 51mm Dolní optická část (8. a 9. pozice objednacího čísla): 08 - polykarbonátový prizmatický kryt satine 09 - polykarbonátový hladký opálový kryt 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO 99 Barva svítidla (7. pozice objednacího čísla): 8 - elox 112

114 Těleso: Základem stavebnice je eloxovaný tažený hliníkový profil. Profil je dodáván v několika délkách a lze jej spojovat a v případě potřeby zkrátit na požadovanou míru. Do tohoto profilu je možno vkládat jednotlivé zářivkové moduly, moduly s reflektorovými žárovkami nebo LED zdroji a nastavovat jejich polohu posouváním v profilu. Po elektrickém propojení modulů a nasazení světelných zdrojů zbývá už jen dokončit montáž svítidla instalací optické části - mřížky nebo krytu. Profil svítidla LINEA-R 80 M je 100mm široký s 12mm lemy pro překrytí montážního otvoru, 80mm vysoký a v jeho horní části jsou otvory pro montážní konzoly, které je nutno objednat zvlášť. Instalace: - přímá montáž vestavěním do sádrokartonového stropu nebo stěny z materiálu o síle 4 až 25mm pomocí otočných konzol se šroubem. Šířka montážního otvoru je 88mm a jeho délka = celková délka profilu bez koncovek + 10mm. Lem koncovky je 12mm široký a spolehlivě překryje správně vyříznutý montážní otvor LINEA-R 80 MODUL Elektrická výbava: Standardně univerzální předřadník OSRAM QUICKTRONIC INTELLIGENT QTi, dvě pětipólové bezšroubové svorkovnice s průběžným vedením 5x1,5mm². 80 Varianty: - předřadník na jeden typ (příkon) zářivkové trubice - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI, s čidlem LS nebo LS/PD - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový bateriový systém 100 Příslušenství a doplňky: Svítidla jsou dodávána bez příslušenství. Koncovky a spojky pro vytváření sestav nebo pro spojování svítidel je nutno objednat zvlášť. Konzoly LINEA-R 80 KS1 pro montáž vestavného svítidla LINEA-R 80 je nutno objednat zvlášť. Tip: Pro snadnou montáž doporučujeme objednat již připravené pětivodičové kabelové svazky pro rychlé propojení svorkovnic. Základní profil LINEA-R 80 M dodávaný bez koncovek a konzol typ objednací číslo délka L (mm) LINEA-R 80 M profil L LINEA-R 80 M profil L LINEA-R 80 M profil L LINEA-R 80 M profil L LINEA-R 80 M profil L Nosník LINEA 80 M na lineární zářivky T5 v ose svítidla, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě pětipólové svorkovnice a průběžné vedení 5x1,5mm² (společný pro LINEA 80 M a LINEA-R 80 M) typ objednací číslo délka L (mm) LINEA 80 MAX 1x21/39W LINEA 80 MAX 1x28/54W LINEA 80 MAX 1x35/49/80W Nosník LINEA 80 M na překryté lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě pětipólové svorkovnice a průběžné vedení 5x1,5mm² (společný pro LINEA 80 M a LINEA-R 80 M) typ objednací číslo délka L (mm) LINEA 80 MOL 1x21/39W LINEA 80 MOL 1x28/54W LINEA 80 MOL 1x35/49/80W Nosník LINEA 80 M na lineární zářivky T5 SEAMLESS, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě pětipólové svorkovnice a průběžné vedení 5x1,5mm² (společný pro LINEA 80 M a LINEA-R 80 M) typ délka L (mm) LINEA 80 MLS 1x21/39W LINEA 80 MLS 1x28/54W

115 Nosník LINEA 80 MKH s eloxovaným víčkem a kardanovými závěsy pro halogenové žárovky DECOSTAR 51, patice GU 5,3, elektronický transformátor, 230V/50Hz, EEI= A2, F, IP20, dvě pětipólové svorkovnice a průběžné vedení 5x1,5mm² (společný pro LINEA 80 M a LINEA-R 80 M) typ objednací číslo délka L (mm) LINEA 80 MKH 2x20W LINEA 80 MKH 3x20W LINEA 80 MKH 4x20W LINEA 80 MKH 5x20W Nosník LINEA 80 MKL s eloxovaným víčkem a kardanovými závěsy pro LED směrové zdroje o průměru 51mm elektronický LED driver, 230V/50Hz, EEI= A2, F, IP20, dvě pětipólové svorkovnice a průběžné vedení 5x1,5mm² (společný pro LINEA 80 M a LINEA-R 80 M) Teplota chromatičnosti LED zdroje ( t v objednacím čísle) K (teple bílá) K (neutrální bílá) typ objednací číslo délka L (mm) LINEA 80 MKL 2x3W t LINEA 80 MKL 3x3W t LINEA 80 MKL 4x3W t LINEA 80 MKL 5x3W t Optické části pro svítidla LINEA-R 80 M (společné pro LINEA 80 M a LINEA-R 80 M): typ objednací číslo délka L (mm) LINEA 80 M víčko elox L LINEA 80 M víčko elox L LINEA 80 M víčko elox L LINEA 80 M víčko elox L LINEA 80 M kryt satine L LINEA 80 M kryt satine L LINEA 80 M kryt satine L LINEA 80 M kryt satine L LINEA 80 M kryt opál L LINEA 80 M kryt opál L LINEA 80 M kryt opál L LINEA 80 M kryt opál L LINEA 80 M mřížka 99 L LINEA 80 M mřížka 99 L LINEA 80 M mřížka 99 L GU5.3

116 Příslušenství ke svítidlům LINEA-R 80 MODUL Pomocí koncovek a spojek lze z profilů LINEA-R 80 M vytvářet řady nebo obrazce. typ objednací číslo LINEA-R 80 K1 eloxovaná koncovka LINEA 80 M K2 přímá spojka (společná pro LINEA 80 M a LINEA-R 80 M) LINEA-R 80 KS1 konzola se šroubem typ s Al víčkem s krytem 08 s krytem 09 LINEA-R 80 M K3 spojka T LINEA-R 80 M K4 spojka X LINEA-R 80 M K5 spojka L LINEA-R 80 M K6 atypická úhlová spojka LINEA-R 80 MODUL propojovací kabelový svazek 5x1,5mm², délka 400mm LINEA-R 80 K1 ELOXOVANÁ KONCOVKA LINEA 80 M K2 PŘÍMÁ SPOJKA 82 LINEA-R 80 KS1 KONZOLA SE ŠROUBEM LINEA-R 80 M K3 SPOJKA T 160 LINEA-R 80 M K4 SPOJKA X 130 LINEA-R 80 M K5 SPOJKA L 50 LINEA-R 80 M K6 ATYPICKÁ ÚHLOVÁ SPOJKA 115

117 T5 LINEA-R 80 WIN vestavná svítidla 08 Použití: Samostatná vestavná čtvercová nebo obdélníková svítidla pro osvětlení kanceláří, reprezentačních prostor, chodeb, schodišť, recepcí a prodejen. Svítidla jsou určena pro montáž do sádrokartonových a rastrových stropů o modulu 600mm. Vnitřní prostor svítidla je možno vyplnit stropním panelem nebo světelným LED panelem. Svítidla s LED světelnými zdroji mohou být vyrobena i v jiných než níže uvedených velikostech. Tento typ svítidel vyniká úsporností a rovnoměrným jasem difuzoru. Světelné zdroje: - lineární zářivkové trubice T5 - lineární LED světelný zdroj Dolní optická část (8. a 9. pozice objednacího čísla): 08 - polykarbonátový prizmatický kryt satine 09 - polykarbonátový hladký opálový kryt 09 Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk - na přání 8 - elox - standardní provedení 9 - stříbrná RAL 9006 mikrostruktura - na přání 116

118 Těleso: Těleso svítidla rámové konstrukce je tvořeno hliníkovým profilem LINEA-R 80 s 12mm širokým lemem upraveným standardně eloxováním nebo na přání práškovou vypalovací barvou. Optická část svítidla je 76mm široká. Profil je 80mm vysoký, na horní straně profilu jsou upevněny konzoly pro montáž svítidla do sádrokartonového stropu či stěny z materiálu o tloušťce 4 až 25mm. Instalace: - přímá spodní montáž do stropu pomocí konzol se šroubem. Při tomto způsobu montáže kryje lem svítidla montážní otvor a svítidlo vystupuje 2mm pod úroveň stropu - horní montáž položením na nosné T profily rastrového stropu o modulu 600mm Elektrická výbava: Standardně elektronický předřadník či LED driver a třípólová bezšroubová svorkovnice. A-A LINEA-R 80 WIN Varianty: - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI - RGB LED driver - rozměry pro stropy o modulu 625mm Příslušenství a doplňky: Svítidla jsou dodávána včetně konzol pro montáž do stropu či stěny. Svítidlo: Montážní otvor: 100 A A L2 87 L4 L1 L3 Samostatná svítidla LINEA-R 80 WIN pro přímé osvětlení, 100mm široký profil, na lineární zářivky T5, patice G5, elektronický předřadník, 230V/50Hz, EEI= A2, F, IP40, s jednou třípólovou svorkovnicí a spodním krytem typ s krytem 08 s krytem 09 L1 (mm) L2 (mm) L3 x L4 (mm) LINEA-R 80 WIN 4x14W a a x 587 LINEA-R 80 WIN 4x21W a a x 887 LINEA-R 80 WIN 2x14W+2x21W a a x 587 LINEA-R 80 WIN 2x14W+2x28W a a x 587 LED Samostatná svítidla LINEA-R 80 WIN LED pro přímé osvětlení, 100mm široký profil, na lineární LED světelný zdroj, elektronický LED driver, 230V/50Hz, EEI= A2, F, IP40, s jednou třípólovou svorkovnicí a spodním krytem. Tato svítidla je možno vyrobit i v jiných než níže uvedených rozměrech. Teplota chromatičnosti LED zdroje ( t v objednacím čísle) K (teple bílá) K (neutrální bílá) typ s krytem 08 s krytem 09 L1 (mm) L2 (mm) L3 x L4 (mm) LINEA-R 80 WIN LED 597x t a t a x 587 LINEA-R 80 WIN LED 897x t a t a x 887 LINEA-R 80 WIN LED 897x t a t a x 587 LINEA-R 80 WIN LED 1197x t a t a x

119 SEVEN 118

120 SEVEN samostatná přisazená a závěsná svítidla 119

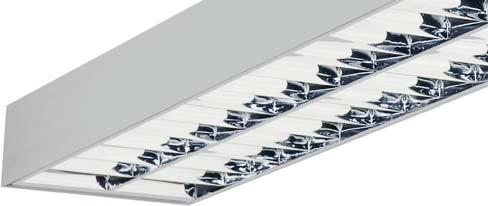

121 T5 SEVEN samostatná přisazená a závěsná svítidla 08 Použití: Samostatná, 70mm vysoká svítidla s velmi úzkým lemem pro osvětlení kanceláří, reprezentačních prostor, chodeb, schodišť, recepcí, prodejen a bytů. 09 Světelné zdroje: - lineární zářivkové trubice T5 - kruhové zářivkové trubice T5 - reflektorové halogenidové výbojky, halogenové žárovky nebo LED směrové zdroje o průměru 111mm Barva svítidla ( a v objednacím čísle): 1 - bílá - na přání 8 - elox - standardní provedení 9 - stříbrná RAL 9006 mikrostruktura - na přání Dolní optické části (8. a 9. pozice objednacího čísla): 08 - polykarbonátový prizmatický kryt satine 09 - hladký opálový kryt 86 - dvojitá parabolická mřížka z matného Al 89 - dvojitá parabolická mřížka z leštěného Al 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO Horní optické části ( z v objednacím čísle): 0 - bez horní optické části 1 - reflektor z bílého plného plechu (nutný při montáži svítidla na strop) 2 - reflektor z bílého děrovaného plechu 5 - PMMA kryt z kuličkového prizmatu 120

122 Těleso: Celoobvodový rám z eloxovaného hliníkového profilu. 70mm vysoký profil má spodní viditelný lem široký pouhých 1,5mm u svítidel s mřížkou a 7mm u svítidel se satine nebo opálovým krytem. Boční stěna profilu je zcela hladká. Instalace: - zavěšení na závěsy typ 17 nebo 18 - přímá montáž na strop SEVEN Elektrická výbava: Standardně elektronický předřadník OSRAM QUICKTRONIC INTELLIGENT QTi nebo předřadník na jeden typ zářivkové trubice, třípólová bezšroubová svorkovnice. 171 Varianty: - předřadník na jeden typ (příkon) zářivkové trubice - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI, s čidlem LS nebo LS/PD - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový systém Příslušenství a doplňky: Svítidla jsou dodávána bez příslušenství, pro zavěšení svítidla doporučujeme objednat závěs (typ 17 nebo 18) pro přívod, transparentní přívodní kabel 1,2m dlouhý a závěs s niklovanou stropní krytkou L2 L1 Samostatná svítidla SEVEN s mřížkou pro přímé a přímo-nepřímé osvětlení, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, jedna třípólová svorkovnice, mřížka se středovým reflektorem typ s mřížkou 86 s mřížkou 89 s mřížkou 99 L1 (mm) L2 (mm) SEVEN 171 2x14/24W z z z SEVEN 171 2x21/39W z z z SEVEN 171 2x28/54W z z z SEVEN 171 2x35/49W z z z SEVEN 600 4x14/24W z z z L1 Kruhové svítidlo SEVEN s kruhovou dvojitou parabolickou mřížkou pro přímé osvětlení, na kruhové zářivky T5, patice 2GX13, elektronický předřadník, 230V/50Hz, EEI= A2, F, IP20, jedna třípólová svorkovnice typ s mřížkou 89 průměr L1 (mm) SEVEN 424 C 1x40W a SEVEN 424 C 1x55W a

123 L2 L2 L1 L1 400 L1 L2 70 L1 70 Samostatná svítidla SEVEN, na lineární nebo kruhové zářivky T5, elektronický předřadník, 230V/50Hz, EEI= A2, F, IP20, jedna třípólová svorkovnice, spodní drážkovaný satine nebo hladký opálový kryt typ s krytem 08 s krytem 09 světelný zdroj L1 (mm) L2 (mm) SEVEN 171 2x14W lineární T SEVEN 171 2x21W lineární T SEVEN 171 2x28W lineární T SEVEN 171 2x35W lineární T SEVEN 300 1x22W kruhový T SEVEN 300 2x14/24W lineární T SEVEN 300 2x21/39W lineární T SEVEN 400 1x40W kruhový T SEVEN 400 1x55W kruhový T SEVEN 400 3x14W lineární T SEVEN 400 3x21W lineární T SEVEN 600 4x14W lineární T SEVEN 600 4x21W lineární T SEVEN 900 6x21W lineární T Kruhová a oválná svítidla SEVEN, na kruhové zářivky T5, elektronický předřadník, 230V/50Hz, EEI= A2, F, IP20, jedna třípólová svorkovnice, spodní hladký opálový kryt typ s krytem 08 s krytem 09 světelný zdroj L1 (mm) L2 (mm) SEVEN 300 C 1x22W a kruhový T SEVEN 300 C 2x22W a kruhový T SEVEN 300 C 3x22W a kruhový T SEVEN 300 C 4x22W a kruhový T SEVEN 300 C 5x22W a kruhový T SEVEN 400 C 1x40W a kruhový T SEVEN 400 C 2x40W a kruhový T SEVEN 400 C 3x40W a kruhový T SEVEN 400 C 4x40W a kruhový T SEVEN 400 C 5x40W a kruhový T

124 T5 SEVEN 171 K samostatná závěsná svítidla s kardany SEVEN 171 K 99 SEVEN 171 K: Svítidla kombinují výhody plošného osvětlení s bodovým osvětlením. Svítidla na lineární zářivky jsou doplněna dvěma kardanovými závěsy pro metalhalogenidové výbojky, halogenové žárovky nebo LED světelné zdroje o průměru 111mm. Kardany jsou stavitelné ve dvou osách v rozsahu ±20. Tato svítidla jsou dodávána s oddělenými okruhy pro zářivkové a bodové osvětlení a s pětipólovou svorkovnicí. Samostatná závěsná svítidla SEVEN 171 KD, šířka 171mm na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2 a kardanem pro POWERBALL HCI-R111 (20, 35 nebo 70W, 10, 24 nebo 40, 2700K nebo 4000K ), F, IP20, jedna pětipólová svorkovnice, mřížka se středovým reflektorem. Konkrétní typ výbojky nutno specifikovat samostatně. typ s mřížkou 99 délka L (mm) SEVEN 171 KD 2x14/24W + 2xHCI 111R z 1200 SEVEN 171 KD 2x21/39W + 2xHCI 111R z 1500 Samostatná závěsná svítidla SEVEN 171 KH, šířka 171mm na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2 a kardanem pro HALOSPOT 111 (35W-2800K nebo 75W-3000K, 4, 6, 24 nebo 40 ) elektronickým transformátorem 12V, 2x75W, F, IP20, jedna pětipólová svorkovnice, mřížka se středovým reflektorem. Konkrétní typ žárovky nutno specifikovat samostatně. typ s mřížkou 99 délka L (mm) SEVEN 171 KH 2x14/24W + 2xHAL111R z 1200 SEVEN 171 KH 2x21/39W + 2xHAL111R z 1500 Samostatná závěsná svítidla SEVEN 171 KL, šířka 171mm na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2 a kardanem pro LED 111 (7, 14 nebo 21 W, 16 nebo 36, 3000K nebo 4000K) elektronickým LED napájecím zdrojem, F, IP20, jedna pětipólová svorkovnice, mřížka se středovým reflektorem. Konkrétní typ LED zdroje nutno specifikovat samostatně. typ s mřížkou 99 délka L (mm) SEVEN 171 KL 2x14/24W + 2xLED111R z 1200 SEVEN 171 KL 2x21/39W + 2xLED111R z G53

125 LAMBDA 124

126 LAMBDA přisazená a závěsná svítidla 125

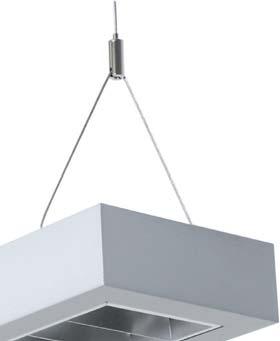

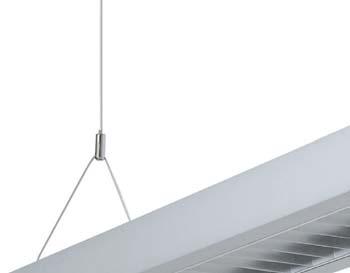

127 T5 LAMBDA 153 samostatná přisazená a závěsná svítidla Použití: Samostatná, 153mm široká, jedno až čtyřtrubicová svítidla pro osvětlení kanceláří, reprezentačních prostor, chodeb, schodišť, recepcí a prodejen. Svítidla jsou vyráběna v základní, dvojité a trojité délce. Světelné zdroje: - lineární zářivkové trubice T5 - reflektorové halogenové žárovky nebo LED směrové zdroje o průměru 70mm Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk - na přání 8 - elox - na přání 9 - stříbrná RAL 9006 mikrostruktura - standard Dolní optické části (8. a 9. pozice objednacího čísla): 08 - polykarbonátový prizmatický kryt satine 50 - asymetrický reflektor 86 - dvojitá parabolická mřížka z matného Al 89 - dvojitá parabolická mřížka z leštěného Al 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO Horní optické části ( z v objednacím čísle): 0 - bez horní optické části 1 - reflektor z bílého plného plechu 99 (nutný při montáži svítidla na strop) reflektor z bílého děrovaného plechu 5 - PMMA kryt z kuličkového prizmatu 126

128 Těleso: Celoobvodový rám z hliníkových profilů, povrchově upravený práškovou vypalovací barvou nebo eloxováním. 54mm vysoký profil má spodní lem široký 25mm a dvě trojice jemných drážek na boční straně profilu. 54 Instalace: - zavěšení na závěsy typ 17 nebo 18 - přímá montáž na strop Elektrická výbava: Standardně univerzální předřadník OSRAM QUICKTRONIC INTELLIGENT QTi, třípólová bezšroubová svorkovnice LAMBDA 153 Varianty: - předřadník na jeden typ (příkon) zářivkové trubice - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI, s čidlem LS nebo LS/PD - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový systém Příslušenství a doplňky: Svítidla jsou dodávána bez příslušenství, pro zavěšení svítidla doporučujeme objednat závěs (typ 17 nebo 18) pro přívod, transparentní přívodní kabel 1,2 m dlouhý a závěs s niklovanou stropní krytkou. 54 Tip: Svítidla pro zavěšení je možno dodat s nainstalovanými a odzkoušenými světelnými zdroji, ochrannou fólií proti poškození optického systému svítidla během montáže a s nainstalovaným přívodním kabelem L 153 L Samostatná svítidla LAMBDA 153, šířka 153mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, jedna třípólová svorkovnice, mřížka bez středového reflektoru nebo spodní kryt bez rámečku (tažený polykarbonátový profil) typ s mřížkou 86 s mřížkou 89 s mřížkou 99 s krytem 08 asymetrický reflektor 50 LAMBDA 153 1x14/24W a86 91z a89 91z a99 91z a08 91z a LAMBDA 153 1x21/39W a86 91z a89 91z a99 91z a08 91z a LAMBDA 153 1x28/54W a86 91z a89 91z a99 91z a08 91z a LAMBDA 153 1x35/49/80W a86 91z a89 91z a99 91z a08 91z a LAMBDA 153 2x14/24W a86 91z a89 91z a99 91z a08 91z LAMBDA 153 2x21/39W a86 91z a89 91z a99 91z a08 91z LAMBDA 153 2x28/54W a86 91z a89 91z a99 91z a08 91z LAMBDA 153 2x35/49W a86 91z a89 91z a99 91z a08 91z LAMBDA 153 2x80W a86 21z a89 21z a99 21z a08 21z délka L (mm) Samostatná svítidla LAMBDA 153 s dvojitou a trojitou délkou, šířka 153mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, jedna třípólová svorkovnice, mřížka bez středového reflektoru nebo spodní kryt bez rámečku (tažený polykarbonátový profil) typ s mřížkou 86 s mřížkou 89 s mřížkou 99 s krytem 08 asymetrický reflektor 50 LAMBDA 153 2x1x28/54W a86 90z a89 90z a99 90z a08 90z a LAMBDA 153 2x1x35/49W a86 90z a89 90z a99 90z a08 90z a LAMBDA 153 2x2x28/54W a86 90z a89 90z a99 90z a08 90z LAMBDA 153 2x2x35/49W a86 90z a89 90z a99 90z a08 90z LAMBDA 153 3x1x28/54W a86 90z a89 90z a99 90z a08 90z a LAMBDA 153 3x1x35/49W a86 90z a89 90z a99 90z a08 90z a délka L (mm) 127

129 T5 LAMBDA 153 K samostatná závěsná svítidla s kardany 99 LAMBDA 153 K: Svítidla kombinují výhody plošného osvětlení s bodovým osvětlením. Svítidla na lineární zářivky jsou doplněna dvěma kardanovými závěsy pro halogenové nebo LED světelné zdroje o průměru 70mm. Doporučené halogenové zdroje HALOSPOT 70 mají výkon 20W nebo 50W s úhlem vyzařování 8 nebo 24 a s teplotou chromatičnosti 2900K. U LED zdrojů je možno volit mezi 3000K (t=3) nebo 4000K (t=4) s úhlem vyzařování 16 nebo 37. Kardany jsou stavitelné ve dvou osách v rozsahu ±20. Tato svítidla jsou dodávána s oddělenými okruhy pro zářivkové a bodové osvětlení s pětipólovou svorkovnicí. Parametry halogenových a LED zdrojů je nutno specifikovat. Samostatná závěsná svítidla LAMBDA 153 KH, šířka 153mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, s kardanem pro HALOSPOT 70, paticí BA15d, elektronickým transformátorem 12V, F, IP20, jedna pětipólová svorkovnice, mřížka bez středového reflektoru nebo spodní kryt bez rámečku (tažený polykarbonátový profil) typ s mřížkou 99 s krytem 08 s Al krytem délka L (mm) LAMBDA 153 KH 3xHAL70R a LAMBDA 153 KH 1x21/39W + 2xHAL70R a99 98z a08 98z LAMBDA 153 KH 1x28/54W + 2xHAL70R a99 98z a08 98z LAMBDA 153 KH 2x21/39W + 2xHAL70R a99 98z a08 98z LAMBDA 153 KH 2x28/54W + 2xHAL70R a99 98z a08 98z Samostatná závěsná svítidla LAMBDA 153 KL, šířka 153mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, s kardanem pro LED, elektronickým napájecím zdrojem LED, F, IP20, jedna pětipólová svorkovnice, mřížka bez středového reflektoru nebo spodní kryt bez rámečku (tažený polykarbonátový profil) typ s mřížkou 99 s krytem 08 s Al krytem délka L (mm) LAMBDA 153 KL 3xLED70R t a LAMBDA 153 KL 1x21/39W + 2xLED70R a99 97z a08 97z LAMBDA 153 KL 1x28/54W + 2xLED70R a99 97z a08 97z LAMBDA 153 KL 2x21/39W + 2xLED70R a99 97z a08 97z LAMBDA 153 KL 2x28/54W + 2xLED70R a99 97z a08 97z

130 LAMBDA 153 SYSTEM 129

131 T5 LAMBDA 153 SYSTEM přisazená a závěsná svítidla do sestav Použití: Systém svítidel LAMBDA 153 S vhodný pro spojování do řad a tvorbu sestav pomocí spojek. Jedno a dvoutrubicová svítidla široká 153mm, určená pro osvětlení kanceláří, reprezentačních prostor, chodeb, schodišť, recepcí a prodejen. Svítidla jsou vyráběna jako koncové nebo středové moduly. Světelné zdroje: - lineární zářivkové trubice T5 - reflektorové halogenové žárovky nebo LED směrové zdroje o průměru 70mm Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk - na přání 9 - stříbrná RAL 9006 mikrostruktura - standard Dolní optické části (8. a 9. pozice objednacího čísla): 08 - polykarbonátový prizmatický kryt satine 50 - asymetrický reflektor 86 - dvojitá parabolická mřížka z matného Al 89 - dvojitá parabolická mřížka z leštěného Al 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO Horní optické části ( z v objednacím čísle): 0 - bez horní optické části reflektor z bílého plného plechu 5 (nutný při montáži svítidla na strop) 2 - reflektor z bílého děrovaného plechu 5 - PMMA kryt z kuličkového prizmatu 130

132 Těleso: Celoobvodový rám sestavený z hliníkových profilů a čel s otvory pro připojení dalšího svítidla, povrchově upravený práškovou vypalovací barvou. 54mm vysoký profil má spodní lem 25mm široký a na boční straně profilu jsou dvě trojice jemných drážek. Typy svítidel (11. pozice objednacího čísla) 2 - koncové svítidlo 3 - středové svítidlo Instalace: - zavěšení na závěsy typ 17 nebo 18 - přímá montáž na strop Elektrická výbava: Standardně univerzální předřadník OSRAM QUICKTRONIC INTELLIGENT QTi, dvě pětipólové bezšroubové svorkovnice s průběžným vedením 5x1,5mm² LAMBDA 153 SYSTEM Varianty: - předřadník na jeden typ (příkon) zářivkové trubice - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI, s čidlem LS nebo LS/PD - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový systém Příslušenství a doplňky: Svítidla jsou dodávána bez příslušenství, pro zavěšení svítidla doporučujeme objednat závěs (typ 17 nebo 18) pro přívod, transparentní přívodní kabel 1,2m dlouhý a závěs s niklovanou stropní krytkou L Koncová svítidla LAMBDA 153 S, šířka 153mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě pětipólové svorkovnice s průběžným vedením, mřížka bez středového reflektoru, spodní kryt bez rámečku (tažený polykarbonátový profil) typ s mřížkou 86 s mřížkou 89 s mřížkou 99 s krytem 08 asymetrický reflektor 50 LAMBDA 153 S 1x14/24W a86 92z a89 92z a99 92z a08 92z a LAMBDA 153 S 1x21/39W a86 92z a89 92z a99 92z a08 92z a LAMBDA 153 S 1x28/54W a86 92z a89 92z a99 92z a08 92z a LAMBDA 153 S 1x35/49/80W a86 92z a89 92z a99 92z a08 92z a LAMBDA 153 S 2x14/24W a86 92z a89 92z a99 92z a08 92z LAMBDA 153 S 2x21/39W a86 92z a89 92z a99 92z a08 92z LAMBDA 153 S 2x28/54W a86 92z a89 92z a99 92z a08 92z LAMBDA 153 S 2x35/49W a86 92z a89 92z a99 92z a08 92z LAMBDA 153 S 2x80W a86 22z a89 22z a99 22z a08 22z L délka L (mm) 200 Středová svítidla LAMBDA 153 S, šířka 153mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě pětipólové svorkovnice s průběžným vedením, mřížka bez středového reflektoru, spodní kryt bez rámečku (tažený polykarbonátový profil) typ s mřížkou 86 s mřížkou 89 s mřížkou 99 s krytem 08 asymetrický reflektor 50 LAMBDA 153 S 1x14/24W a86 93z a89 93z a99 93z a08 93z a LAMBDA 153 S 1x21/39W a86 93z a89 93z a99 93z a08 93z a LAMBDA 153 S 1x28/54W a86 93z a89 93z a99 93z a08 93z a LAMBDA 153 S 1x35/49/80W a86 93z a89 93z a99 93z a08 93z a LAMBDA 153 S 2x14/24W a86 93z a89 93z a99 93z a08 93z LAMBDA 153 S 2x21/39W a86 93z a89 93z a99 93z a08 93z LAMBDA 153 S 2x28/54W a86 93z a89 93z a99 93z a08 93z LAMBDA 153 S 2x35/49W a86 93z a89 93z a99 93z a08 93z LAMBDA 153 S 2x80W a86 23z a89 23z a99 23z a08 23z délka L (mm) 131

133 Koncová závěsná svítidla LAMBDA 153 SKH, šířka 153mm, s kardany pro HALOSPOT 70, paticí BA15d, elektronickým transformátorem 12V, F, IP20, dvě pětipólové svorkovnice s průběžným vedením 5x1,5mm², spodní hliníkový kryt typ s Al krytem délka L (mm) LAMBDA 153 SKH 3xHAL70R a LAMBDA 153 SKH 5xHAL70R a Středová závěsná svítidla LAMBDA 153 SKH, šířka 153mm, s kardany pro HALOSPOT 70, paticí BA15d, elektronickým transformátorem 12V, F, IP20, dvě pětipólové svorkovnice s průběžným vedením 5x1,5mm², spodní hliníkový kryt typ s Al krytem délka L (mm) LAMBDA 153 SKH 3xHAL70R a LAMBDA 153 SKH 5xHAL70R a Koncová závěsná svítidla LAMBDA 153 SKL, šířka 153mm, s kardany pro LED světelné zdroje, elektronickým napájecím zdrojem LED, F, IP20, dvě pětipólové svorkovnice s průběžným vedením 5x1,5mm², spodní hliníkový kryt Teplota chromatičnosti zdroje ( t v objednacím čísle): K (teple bílá) K (neutrální bílá) typ s Al krytem délka L (mm) LAMBDA 153 SKL 3xLED70R t a LAMBDA 153 SKL 5xLED70R t a Středová závěsná svítidla LAMBDA 153 SKL, šířka 153mm, s kardany pro LED, elektronickým napájecím zdrojem LED, F, IP20, dvě pětipólové svorkovnice s průběžným vedením 5x1,5mm², spodní hliníkový kryt typ s Al krytem délka L (mm) LAMBDA 153 SKL 3xLED70R t a LAMBDA 153 SKL 5xLED70R t a

134 Příslušenství ke svítidlům LAMBDA 153 SYSTEM Pomocí spojek lze ze svítidel LAMBDA 153 S vytvářet řady nebo sestavy. typ objednací číslo LAMBDA 153 S K1 kovová koncovka se šrouby a (doporučujeme pouze pro nestandardní ukončení středového nebo koncového svítidla) Spojka přímá UNI K LAMBDA 153 S K3 spojka T a LAMBDA 153 S K4 spojka X a LAMBDA 153 S K5 spojka L a LAMBDA 153 S K6 atypická úhlová spojka (nutno specifikovat úhel mezi rameny v rozsahu 30 až 179 ) a LAMBDA 153 S plný profil (nutno specifikovat délku v mm) a propojovací kabelový svazek 5x1,5mm², délka 400mm, pro propojení svítidel v řadě za sebou propojovací kabelový svazek 5x1,5mm², délka 650mm, pro propojení svítidel se spojkami K3, K4, K5, K LAMBDA 153 SYSTEM LAMBDA 153 S K1 KOVOVÁ KONCOVKA SE ŠROUBY LAMBDA 153 S K3 SPOJKA T LAMBDA 153 S K4 SPOJKA X LAMBDA 153 S K5 SPOJKA L LAMBDA 153 S K6 ATYPICKÁ ÚHLOVÁ SPOJKA L LAMBDA 153 S PLNÝ PROFIL 133

135 LAMBDA 153 W 134

136 LAMBDA 153 W nástěnná svítidla 135

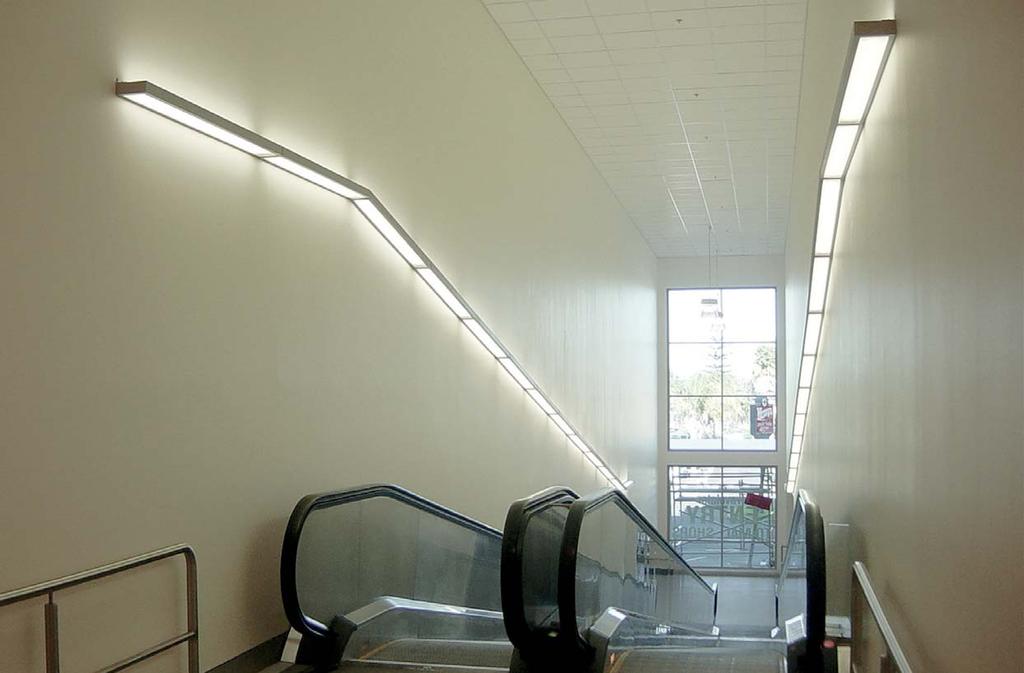

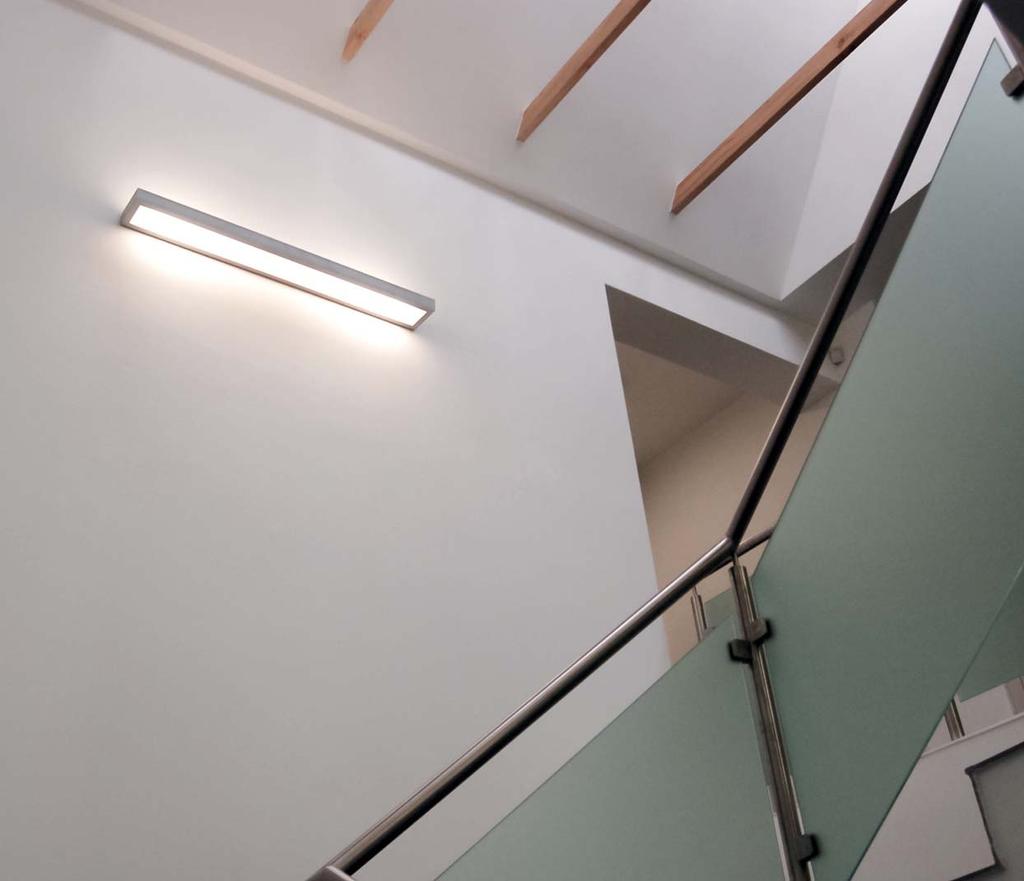

137 T5 LAMBDA 153 W nástěnná svítidla Použití: Nástěnná, 153mm široká, jedno a dvoutrubicová svítidla pro přímé, nepřímé a přímo-nepřímé osvětlení kanceláří, reprezentačních prostor, chodeb, schodišť, recepcí a prodejen. Svítidla jsou dodávána včetně konzol 01 pro upevnění na stěnu. 1 Světelné zdroje: - lineární zářivkové trubice T5 Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk - na přání 8 - elox - na přání 9 - stříbrná RAL 9006 mikrostruktura - standard 08 Dolní optické části 4 (8. a 9. pozice objednacího čísla): 01 - plný kryt - Al víčko - v barvě svítidla 08 - polykarbonátový prizmatický kryt satine Horní optické části (12. pozice objednacího čísla): 1 - reflektor z bílého plného plechu 4 - čirý polykarbonátový hladký kryt 136

138 Těleso: Celoobvodový rám z hliníkových profilů, povrchově upravený práškovou vypalovací barvou nebo eloxováním. 54mm vysoký profil má spodní lem široký 25mm a dvě trojice jemných drážek na boční straně profilu. V zadní straně tělesa je otvor pro přívodní kabel, který je možno protáhnout nástěnnou konzolou. Instalace: - přímá montáž na stěnu Elektrická výbava: Standardně univerzální předřadník OSRAM QUICKTRONIC INTELLIGENT QTi, třípólová bezšroubová svorkovnice LAMBDA 153 W Varianty: - předřadník na jeden typ (příkon) zářivkové trubice - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový systém L 153 Příslušenství a doplňky: Svítidla jsou dodávána včetně nástěnných konzol. Nástěnná svítidla LAMBDA 153 W, šířka 153mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP40, jedna třípólová svorkovnice typ přímé osvětlení přímo-nepřímé osvětlení nepřímé osvětlení délka L (mm) LAMBDA 153 W 1x14/24W a a a LAMBDA 153 W 1x21/39W a a a LAMBDA 153 W 1x28/54W a a a LAMBDA 153 W 1x35/49/80W a a a LAMBDA 153 W 2x14/24W a a a LAMBDA 153 W 2x21/39W a a a LAMBDA 153 W 2x28/54W a a a LAMBDA 153 W 2x35/49W a a a

139 T5 LAMBDA 153 MODUL přisazená a závěsná svítidla do sestav 08 Použití: Modulová svítidla LAMBDA 153 M se snadno spojují do řad a jsou vhodná pro tvorbu sestav pomocí spojek. Jedno a dvoutrubicová svítidla, široká 153mm, jsou určená pro osvětlení kanceláří, reprezentačních prostor, chodeb, schodišť, recepcí a prodejen. Svítidla jsou vyráběna jako středové moduly Světelné zdroje: - lineární zářivkové trubice T5 - reflektorové halogenové žárovky nebo LED směrové zdroje o průměru 70mm Barva svítidla ( a v objednacím čísle) : 1 - bílá RAL 9003 lesk - na přání 9 - stříbrná RAL 9006 mikrostruktura - standard 1 89 Dolní optické části (8. a 9. pozice objednacího čísla): 08 - polykarbonátový prizmatický kryt satine 50 - asymetrický reflektor 86 - dvojitá parabolická mřížka z matného Al 89 - dvojitá parabolická mřížka z leštěného Al 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO 2 Horní optické části ( z v objednacím čísle): 0 - bez horní optické části reflektor z bílého plného plechu 5 (nutný při montáži svítidla na strop) 2 - reflektor z bílého děrovaného plechu 5 - PMMA kryt z kuličkového prizmatu 138

140 Těleso: Rám svítidla sestavený z hliníkových profilů, připravený pro připojení dalšího svítidla, spojky nebo koncovky, povrchově upravený práškovou vypalovací barvou. 54mm vysoký profil má spodní lem 25mm široký a na boční straně profilu jsou dvě trojice jemných drážek. Typy svítidel (11. pozice objednacího čísla): 5 - středové svítidlo Instalace: - zavěšení na závěsy typ 17 nebo 18 - přímá montáž na strop LAMBDA 153 MODUL Elektrická výbava: Standardně univerzální předřadník OSRAM QUICKTRONIC INTELLIGENT QTi, dvě pětipólové bezšroubové svorkovnice s průběžným vedením 5x1,5mm². Varianty: - předřadník na jeden typ (příkon) zářivkové trubice - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI, s čidlem LS nebo LS/PD - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový systém Příslušenství a doplňky: Svítidla jsou dodávána s jednou spojkou K2 pro připojení dalšího svítidla. Pro zavěšení svítidla doporučujeme objednat závěs (typ 17 nebo 18) pro přívod, transparentní přívodní kabel 1,2m dlouhý a závěs s niklovanou stropní krytkou L 153 Středová svítidla LAMBDA 153 M, šířka 153mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě pětipólové svorkovnice s průběžným vedením, mřížka bez středového reflektoru, spodní kryt bez rámečku (tažený polykarbonátový profil) typ s mřížkou 86 s mřížkou 89 s mřížkou 99 s krytem 08 asymetrický reflektor 50 LAMBDA 153 M 1x14/24W a86 95z a89 95z a99 95z a08 95z a LAMBDA 153 M 1x21/39W a86 95z a89 95z a99 95z a08 95z a LAMBDA 153 M 1x28/54W a86 95z a89 95z a99 95z a08 95z a LAMBDA 153 M 1x35/49/80W a86 95z a89 95z a99 95z a08 95z a LAMBDA 153 M 2x14/24W a86 95z a89 95z a99 95z a08 95z LAMBDA 153 M 2x21/39W a86 95z a89 95z a99 95z a08 95z LAMBDA 153 M 2x28/54W a86 95z a89 95z a99 95z a08 95z LAMBDA 153 M 2x35/49W a86 95z a89 95z a99 95z a08 95z LAMBDA 153 M 2x80W a86 25z a89 25z a99 25z a08 25z délka L (mm) 139

141 Středová závěsná svítidla LAMBDA 153 MKH, šířka 153mm, s kardany pro HALOSPOT 70, paticí BA15d, elektronickým transformátorem 12V, F, IP20, dvě pětipólové svorkovnice s průběžným vedením 5x1,5mm², spodní hliníkový kryt typ s Al krytem délka L (mm) LAMBDA 153 MKH 3xHAL70R a LAMBDA 153 MKH 5xHAL70R a Středová závěsná svítidla LAMBDA 153 MKL, šířka 153mm, s kardany pro LED světelné zdroje, elektronickým napájecím zdrojem LED, F, IP20, dvě pětipólové svorkovnice s průběžným vedením 5x1,5mm², spodní hliníkový kryt Teplota chromatičnosti zdroje ( t v objednacím čísle): K (teple bílá) K (neutrální bílá) typ s Al krytem délka L (mm) LAMBDA 153 MKL 3xLED70R t a LAMBDA 153 MKL 5xLED70R t a

142 Příslušenství ke svítidlům LAMBDA 153 MODUL Pomocí spojek lze ze svítidel LAMBDA 153 M vytvářet řady nebo sestavy. typ LAMBDA 153 M K1 kovová koncovka s pérky a LAMBDA 153 M K2 přímá spojka (součástí svítidla) LAMBDA 153 M K3 spojka T a LAMBDA 153 M K4 spojka X a LAMBDA 153 M K5 spojka L a LAMBDA 153 M K6 atypická úhlová spojka (nutno specifikovat úhel mezi rameny v rozsahu 30 až 179 ) a Spojky K3, K4, K5 a K6 jsou dodávány včetně spojovacích plechů pro spojení svítidel. LAMBDA 153 M plný profil (nutno specifikovat délku v mm) a propojovací kabelový svazek 5x1,5mm², délka 400mm, pro propojení svítidel v řadě za sebou propojovací kabelový svazek 5x1,5mm², délka 650mm, pro propojení svítidel se spojkami K3, K4, K5, K LAMBDA 153 MODUL LAMBDA 153 M K1 KOVOVÁ KONCOVKA S PÉRKY LAMBDA 153 M K3 SPOJKA T LAMBDA 153 M K4 SPOJKA X LAMBDA 153 M K5 SPOJKA L LAMBDA 153 M K6 ATYPICKÁ ÚHLOVÁ SPOJKA LAMBDA 153 M PLNÝ PROFIL L 141

143 T5 LAMBDA 218 samostatná přisazená a závěsná svítidla Použití: Samostatná, 218 mm široká, dvoutrubicová svítidla pro osvětlení prodejen, kanceláří, reprezentačních a konferenčních prostor a recepcí. Svítidla je možno pomocí spojek spojovat do řad nebo pravoúhlých sestav. Pro snazší elektrické spojení svítidel v sestavě doporučujeme objednat svítidlo se dvěma pětipólovými svorkovnicemi a průběžným vedením. Světelné zdroje: - lineární zářivkové trubice T5 - halogenidové výbojky, reflektorové halogenové žárovky nebo LED směrové zdroje o průměru 111mm Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk - na přání 8 - elox - na přání 9 - stříbrná RAL 9006 mikrostruktura - standard Dolní optické části (8. a 9. pozice objednacího čísla): 17 - mikropyramidový kryt v eloxovaném rámečku 18 - kryt satine v eloxovaném rámečku 27 - mikropyramidový kryt v lakovaném rámečku 28 - kryt satine v lakovaném rámečku 86 - dvojitá parabolická mřížka z matného Al 89 - dvojitá parabolická mřížka z leštěného Al 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO 89 Horní optické části ( z v objednacím čísle): bez horní optické části 1 - reflektor z bílého plného plechu (nutný při montáži svítidla na strop) 2 - reflektor z bílého děrovaného plechu 5 - PMMA kryt z kuličkového prizmatu 2 142

144 Těleso: Celoobvodový rám z hliníkových profilů, povrchově upravený práškovou vypalovací barvou nebo eloxováním. 54mm vysoký profil má spodní lem široký 25mm a dvě trojice jemných drážek na boční straně profilu. 54 Instalace: - zavěšení na závěsy typ 17 nebo 18 - přímá montáž na strop Elektrická výbava: Standardně univerzální předřadník OSRAM QUICKTRONIC INTELLIGENT QTi, třípólová bezšroubová svorkovnice LAMBDA 218 Varianty: - předřadník na jeden typ (příkon) zářivkové trubice - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI, s čidlem LS nebo LS/PD - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový systém - dvě pětipólové bezšroubové svorkovnice s průběžným vedením 5x1,5mm² Příslušenství a doplňky: Svítidla jsou dodávána bez příslušenství, pro zavěšení svítidla doporučujeme objednat závěs (typ 17 nebo 18) pro přívod, transparentní přívodní kabel 1,2 m dlouhý a závěs s niklovanou stropní krytkou. Tip: Svítidla pro zavěšení je možno dodat s nainstalovanými a odzkoušenými světelnými zdroji, ochrannou fólií proti poškození optického systému svítidla během montáže a s nainstalovaným přívodním kabelem. L 218 Samostatná svítidla LAMBDA 218, šířka 218mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, jedna třípólová svorkovnice, mřížka nebo spodní kryt s eloxovaným nebo lakovaným hliníkovým rámečkem barva rámečku ( b v objednacím čísle) 1 - eloxovaný 2 - lakovaný typ s mřížkou 86 s mřížkou 89 s mřížkou 99 s krytem b7 s krytem b8 délka L (mm) LAMBDA 218 2x14/24W a86 94z a89 94z a99 94z ab7 94z ab8 94z 628 LAMBDA 218 2x21/39W a86 94z a89 94z a99 94z ab7 94z ab8 94z 928 LAMBDA 218 2x28/54W a86 94z a89 94z a99 94z ab7 94z ab8 94z 1228 LAMBDA 218 2x35/49W a86 94z a89 94z a99 94z ab7 94z ab8 94z 1528 LAMBDA 218 2x80W a86 24z a89 24z a99 24z ab7 24z ab8 24z

145 T5 LAMBDA 218 K samostatná závěsná svítidla s kardany LAMBDA 218 K: Svítidla kombinují výhody plošného osvětlení s bodovým osvětlením. Svítidla na lineární zářivky jsou doplněna dvěma kardanovými závěsy pro halogenidové výbojky, halogenové žárovky nebo LED světelné zdroje o průměru 111mm. Doporučené výbojky POWERBALL HCI-R111 mají výkon 20, 35 nebo 70W s úhlem vyzařování 10, 24 nebo 40, halogenové žárovky HALOSPOT 111 mají výkon 35, 50, 60, 75 nebo 100W s úhlem vyzařování 4 až 40 a s teplotou chromatičnosti 2800 až 3000K. U LED zdrojů je možno volit mezi 3000K nebo 4000K s úhlem vyzařování 16 nebo 37. Kardany jsou stavitelné ve dvou osách v rozsahu ±20. Tato svítidla jsou dodávána s pětipólovou svorkovnicí a s oddělenými okruhy pro zářivkové a bodové osvětlení. Parametry výbojek, halogenových a LED zdrojů je nutno specifikovat. Samostatná závěsná svítidla LAMBDA 218 KD, šířka 218mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, s kardanem pro POWERBALL HCI-R111, F, IP20, jedna pětipólová svorkovnice, mřížka nebo spodní kryt s eloxovaným nebo lakovaným hliníkovým rámečkem barva rámečku ( b v objednacím čísle) 1 - eloxovaný 2 - lakovaný typ s mřížkou 99 s krytem b7 s krytem b8 s Al krytem délka L (mm) LAMBDA 218 KD 1xHCI111R L a LAMBDA 218 KD 1xHCI111R L a LAMBDA 218 KD 3xHCI111R L a LAMBDA 218 KD 2x21/39W + 2xHCI111R a99 94z ab7 94z ab8 94z LAMBDA 218 KD 2x28/54W + 2xHCI111R a99 94z ab7 94z ab8 94z

146 Samostatná závěsná svítidla LAMBDA 218 KH, šířka 218mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, s kardanem pro HALOSPOT 111, elektronickým transformátorem 12V, F, IP20, jedna pětipólová svorkovnice, mřížka nebo spodní kryt s eloxovaným nebo lakovaným hliníkovým rámečkem typ s mřížkou 99 s krytem b7 s krytem b8 s Al krytem délka L (mm) LAMBDA 218 KH 1xHAL111R L a LAMBDA 218 KH 1xHAL111R L a LAMBDA 218 KH 3xHAL111R L a LAMBDA 218 KH 2x21/39W + 2xHAL111R a99 94z ab7 94z ab8 94z LAMBDA 218 KH 2x28/54W + 2xHAL111R a99 94z ab7 94z ab8 94z LAMBDA 218 K Samostatná závěsná svítidla LAMBDA 218 KL, šířka 218mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, s kardanem pro LED, elektronickým napájecím zdrojem LED, F, IP20, jedna pětipólová svorkovnice, mřížka nebo spodní kryt s eloxovaným nebo lakovaným hliníkovým rámečkem typ s mřížkou 99 s krytem b7 s krytem b8 s Al krytem délka L (mm) LAMBDA 218 KL 1xLED111R L a LAMBDA 218 KL 1xLED111R L a LAMBDA 218 KL 3xLED111R L a LAMBDA 218 KL 2x21/39W + 2xLED111R a99 94z ab7 94z ab8 94z LAMBDA 218 KL 2x28/54W + 2xLED111R a99 94z ab7 94z ab8 94 z Příslušenství ke svítidlům LAMBDA 218 Pomocí spojek lze ze svítidel LAMBDA 218 vytvářet řady nebo pravoúhlé sestavy. typ objednací číslo LAMBDA 218 K2 přímá spojka LAMBDA 218 K4 spojka se spodním plným víčkem 218x218mm a LAMBDA 218 K4 spojka se spodním plným víčkem 218x300mm a Pro každý spoj svítidel a spojky K4 je nutno objednat přímou spojku K2, která není součástí spojky K4 ani svítidla. propojovací kabelový svazek 5x1,5mm², délka 400mm LAMBDA 218 K2 PŘÍMÁ SPOJKA LAMBDA 218 K4 SPOJKA SE SPODNÍM PLNÝM VÍČKEM 145 GU5.3

147 T5 LAMBDA 381 / LAMBDA 628 samostatná přisazená a závěsná svítidla Použití: Samostatná, 381 a 628 mm široká, čtyřtrubicová svítidla pro osvětlení prodejen, kanceláří, reprezentačních a konferenčních prostor a recepcí. Světelné zdroje: - lineární zářivkové trubice T5 - halogenidové výbojky, reflektorové halogenové žárovky nebo LED směrové zdroje o průměru 111mm Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk - na přání 8 - elox - na přání 9 - stříbrná RAL 9006 mikrostruktura - standard Dolní optické části (8. a 9. pozice objednacího čísla): 17 - mikropyramidový kryt v eloxovaném rámečku 18 - kryt satine v eloxovaném rámečku 27 - mikropyramidový kryt v lakovaném rámečku 28 - kryt satine v lakovaném rámečku 86 - dvojitá parabolická mřížka z matného Al 89 - dvojitá parabolická mřížka z leštěného Al 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO Horní optické části ( z v objednacím čísle): 0 - bez horní optické části 1 - reflektor z bílého plného plechu 89 (nutný při montáži svítidla na strop) reflektor z bílého děrovaného plechu 5 - PMMA kryt z kuličkového prizmatu 146

148 Těleso: Celoobvodový rám z hliníkového profilu povrchově upraveného práškovou vypalovací barvou nebo eloxováním. 54mm vysoký profil má spodní lem široký 25mm a dvě dvojice jemných drážek na boční straně profilu. Instalace: - zavěšení na závěsy typ 18 - přímá montáž na strop Elektrická výbava: Standardně elektronický předřadník, třípólová bezšroubová svorkovnice. Varianty: - předřadník na jeden typ (příkon) zářivkové trubice - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI, s čidlem LS nebo LS/PD - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový systém LAMBDA 381 / LAMBDA 628 Příslušenství a doplňky: Svítidla jsou dodávána bez příslušenství, pro zavěšení svítidla doporučujeme objednat závěs (typ 18) pro přívod, transparentní přívodní kabel 1,2 m dlouhý a závěsy s niklovanou stropní krytkou. Tip: Svítidla pro zavěšení je možno dodat s nainstalovanými a odzkoušenými světelnými zdroji, ochrannou fólií proti poškození optického systému svítidla během montáže a s nainstalovaným přívodním kabelem. L Samostatná svítidla LAMBDA 381, šířka 381mm, na lineární zářivky T5, patice G5, elektronický předřadník, 230V/50Hz, EEI= A2, F, IP20, jedna třípólová svorkovnice, mřížka nebo spodní kryt s eloxovaným nebo lakovaným hliníkovým rámečkem barva rámečku ( b v objednacím čísle) 1 - eloxovaný 2 - lakovaný typ s mřížkou 86 s mřížkou 89 s mřížkou 99 s krytem b7 s krytem b8 délka L (mm) LAMBDA 381 4x14W a86 24z a89 24z a99 24z ab7 24z ab8 24z 628 LAMBDA 381 4x24W a86 24z a89 24z a99 24z ab7 24z a b8 24z 628 LAMBDA 381 4x14/24W a86 94z a89 94z a99 94z ab7 94z ab8 94z 628 LAMBDA 381 4x21/39W a86 94z a89 94z a99 94z ab7 94z ab8 94z 928 LAMBDA 381 4x28/54W a86 94z a89 94z a99 94z ab7 94z ab8 94z Samostatná svítidla LAMBDA 628, šířka 628mm, na lineární zářivky T5, patice G5, elektronický předřadník, 230V/50Hz, EEI= A2, F, IP20, jedna třípólová svorkovnice, dvě mřížky po stranách se středovým plným krytem nebo spodní kryt s eloxovaným nebo lakovaným hliníkovým rámečkem typ s mřížkou 86 s mřížkou 89 s mřížkou 99 s krytem b7 s krytem b8 délka L (mm) LAMBDA 628 4x14W a86 25z a89 25z a99 25z ab7 25z ab8 25z 628 LAMBDA 628 4x24W a86 25z a89 25z a99 25z ab7 25z ab8 25z 628 LAMBDA 628 4x14/24W a86 95z a89 95z a99 95z ab7 95z ab8 95z

149 T5 LAMBDA 628 K samostatná závěsná svítidla s kardany LAMBDA 628 K: Svítidla kombinují výhody plošného osvětlení s bodovým osvětlením. Svítidla na lineární zářivky jsou doplněna dvěma kardanovými závěsy pro halogenidové výbojky, halogenové žárovky nebo LED světelné zdroje o průměru 111mm. Doporučené výbojky POWERBALL HCI-R111 mají výkon 20, 35 nebo 70W s úhlem vyzařování 10, 24 nebo 40, halogenové žárovky HALOSPOT 111 mají výkon 35, 50, 60, 75 nebo 100W s úhlem vyzařování 4 až 40 a s teplotou chromatičnosti 2800 až 3000K. U LED zdrojů je možno volit mezi 3000K nebo 4000K s úhlem vyzařování 16 nebo 37. Kardany jsou stavitelné ve dvou osách v rozsahu ±20. Tato svítidla jsou dodávána s pětipólovou svorkovnicí a s oddělenými okruhy pro zářivkové a bodové osvětlení. Parametry výbojek, halogenových a LED zdrojů je nutno specifikovat. 628 Samostatná závěsná svítidla LAMBDA 628 KD, šířka 628mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, dvě mřížky po stranách a středový plný kryt s kardany pro POWERBALL HCI-R111, F, IP20, jedna pětipólová svorkovnice typ s mřížkou 99 délka L (mm) LAMBDA 628 KD 4x14/24W + 2xHCI111R a99 95z 628 Samostatná závěsná svítidla LAMBDA 628 KH, šířka 628mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, dvě mřížky po stranách a středový plný kryt s kardany pro HALOSPOT 111, elektronickým transformátorem 12V, F, IP20, jedna pětipólová svorkovnice typ s mřížkou 99 délka L (mm) LAMBDA 628 KH 4x14/24W + 2xHAL111R a99 95z 628 Samostatná závěsná svítidla LAMBDA 628 KL, šířka 628mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, dvě mřížky po stranách a středový plný kryt s kardany pro LED světelné zdroje, elektronickým napájecím zdrojem LED, F, IP20, jedna pětipólová svorkovnice typ s mřížkou 99 délka L (mm) LAMBDA 628 KL 4x14/24W + 2xLED111R a99 95z G53

150 149

151 LAMBDA T 150

152 LAMBDA T závěsná svítidla 151

153 T5 LAMBDA T samostatná závěsná svítidla 99 Použití: Subtilní samostatná, 170mm široká, jedno a dvoutrubicová svítidla pro přímo-nepřímé osvětlení kanceláří, reprezentačních prostor, chodeb, recepcí a prodejen. Světelné zdroje: - lineární zářivkové trubice T5 Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk - na přání 6 - RAL 9006 lesk - na přání 7 - RAL 9007 lesk - na přání 8 - elox - na přání 9 - stříbrná RAL 9006 mikrostruktura - standard Dolní optické části (8. a 9. pozice objednacího čísla): 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO Horní optické části (12. pozice objednacího čísla): 4 - čirý rovný polykarbonátový kryt v AL rámečku v barvě svítidla 6 - vypouklý polykarbonátový prizmatický kryt

154 Těleso: Celoobvodový rám z hliníkových profilů, povrchově upravený práškovou vypalovací barvou nebo eloxováním. Extrémně nízký profil má spodní lem široký 40mm, boční strana profilu je zcela hladká a je 25mm vysoká. Instalace: - zavěšení na závěsy typ 17 nebo LAMBDA T Elektrická výbava: Standardně univerzální předřadník OSRAM QUICKTRONIC INTELLIGENT QTi, třípólová bezšroubová svorkovnice. 145 L Varianty: - předřadník na jeden typ (příkon) zářivkové trubice - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI, s čidlem LS nebo LS/PD - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový systém Příslušenství a doplňky: Svítidla jsou dodávána bez příslušenství, pro zavěšení svítidla doporučujeme objednat závěs (typ 17 nebo 18) pro přívod, transparentní přívodní kabel 1,2m dlouhý a závěs s niklovanou stropní krytkou. Tip: Svítidla je možno dodat s nainstalovanými a odzkoušenými světelnými zdroji, ochrannou fólií proti poškození optického systému svítidla během montáže a s nainstalovaným přívodním kabelem. Samostatná svítidla LAMBDA T, pro přímo-nepřímé osvětlení, šířka 170mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, jedna třípólová svorkovnice, mřížka bez středového reflektoru typ s mřížkou 99 a rovným krytem s mřížkou 99 a vypouklým krytem délka L (mm) LAMBDA T 1x21/39W a a LAMBDA T 1x28/54W a a LAMBDA T 1x35/49/80W a a LAMBDA T 2x21/39W a a LAMBDA T 2x28/54W a a LAMBDA T 2x35/49W a a

155 T5 LAMBDA T samostatná přisazená a závěsná svítidla Použití: Samostatná, 187mm široká, jedno až čtyřtrubicová svítidla pro osvětlení kanceláří, reprezentačních prostor, chodeb, schodišť, recepcí a prodejen. Svítidla jsou vyráběna v základní, dvojité a trojité délce. Světelné zdroje: - lineární zářivkové trubice T5 - reflektorové halogenové žárovky nebo LED směrové zdroje o průměru 70mm Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk - na přání 8 - elox - na přání 9 - stříbrná RAL 9006 mikrostruktura - standard Dolní optické části (8. a 9. pozice objednacího čísla): 08 - polykarbonátový prizmatický kryt satine 50 - asymetrický reflektor 86 - dvojitá parabolická mřížka z matného Al 89 - dvojitá parabolická mřížka z leštěného Al 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO 2 99 Horní optické části ( z v objednacím čísle): 0 - bez horní optické části 1 - reflektor z bílého plného plechu (nutný při montáži svítidla na strop) 2 - reflektor z bílého děrovaného plechu 5 - PMMA kryt z kuličkového prizmatu 5 154

156 Těleso: Celoobvodový rám z hliníkových profilů, povrchově upravený práškovou vypalovací barvou nebo eloxováním. 54mm vysoký profil má spodní lem široký 42mm, boční strana profilu je zcela hladká a je 40mm vysoká Instalace: - zavěšení na závěsy typ 17 nebo 18 - přímá montáž na strop Elektrická výbava: Standardně univerzální předřadník OSRAM QUICKTRONIC INTELLIGENT QTi, třípólová bezšroubová svorkovnice LAMBDA T Varianty: - předřadník na jeden typ (příkon) zářivkové trubice - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI, s čidlem LS nebo LS/PD - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový systém Příslušenství a doplňky: Svítidla jsou dodávána bez příslušenství, pro zavěšení svítidla doporučujeme objednat závěs (typ 17 nebo 18) pro přívod, transparentní přívodní kabel 1,2m dlouhý a závěs s niklovanou stropní krytkou Tip: Svítidla pro zavěšení je možno dodat s nainstalovanými a odzkoušenými světelnými zdroji, ochrannou fólií proti poškození optického systému svítidla během montáže a s nainstalovaným přívodním kabelem L Samostatná svítidla LAMBDA T , šířka 187mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, jedna třípólová svorkovnice, mřížka bez středového reflektoru nebo spodní kryt bez rámečku (tažený polykarbonátový profil) typ s mřížkou 86 s mřížkou 89 s mřížkou 99 s krytem 08 asymetrický reflektor 50 LAMBDA T x14/24W a86 91z a89 91z a99 91z a08 91z a LAMBDA T x21/39W a86 91z a89 91z a99 91z a08 91z a LAMBDA T x28/54W a86 91z a89 91z a99 91z a08 91z a LAMBDA T x35/49/80W a86 91z a89 91z a99 91z a08 91z a LAMBDA T x14/24W a86 91z a89 91z a99 91z a08 91z LAMBDA T x21/39W a86 91z a89 91z a99 91z a08 91z LAMBDA T x28/54W a86 91z a89 91z a99 91z a08 91z LAMBDA T x35/49W a86 91z a89 91z a99 91z a08 91z LAMBDA T x80W a86 21z a89 21z a99 21z a08 21z délka L (mm) Samostatná svítidla LAMBDA T s dvojitou a trojitou délkou, šířka 187mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, jedna třípólová svorkovnice, mřížka bez středového reflektoru nebo spodní kryt bez rámečku (tažený polykarbonátový profil) typ s mřížkou 86 s mřížkou 89 s mřížkou 99 s krytem 08 asymetrický reflektor 50 LAMBDA T x1x28/54W a86 90z a89 90z a99 90z a08 90z a LAMBDA T x1x35/49W a86 90z a89 90z a99 90z a08 90z a LAMBDA T x2x28/54W a86 90z a89 90z a99 90z a08 90z LAMBDA T x2x35/49W a86 90z a89 90z a99 90z a08 90z LAMBDA T x1x28/54W a86 90z a89 90z a99 90z a08 90z a LAMBDA T x1x35/49W a86 90z a89 90z a99 90z a08 90z a délka L (mm) 155

157 T5 LAMBDA T K samostatná závěsná svítidla s kardany LAMBDA T K: Svítidla kombinují výhody plošného osvětlení s bodovým osvětlením. Svítidla na lineární zářivky jsou doplněna dvěma kardanovými závěsy pro halogenové nebo LED světelné zdroje o průměru 70mm. Doporučené halogenové zdroje HALOSPOT 70 mají výkon 20W nebo 50W s úhlem vyzařování 8 nebo 24 a teplotou chromatičnosti 2900K. U LED zdrojů je možno volit mezi 3000K (t=3) nebo 4000K (t=4) s úhlem vyzařování 16 nebo 37. Kardany jsou stavitelné ve dvou osách v rozsahu ±20. Tato svítidla jsou dodávána s oddělenými okruhy pro zářivkové a bodové osvětlení s pětipólovou svorkovnicí. Parametry výbojek, halogenových a LED zdrojů je nutno specifikovat. Samostatná závěsná svítidla LAMBDA T KH, šířka 187mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2 a kardany pro HALOSPOT 70, paticí BA15d, elektronickým transformátorem 12V, F, IP20, jedna pětipólová svorkovnice, mřížka bez středového reflektoru nebo spodní kryt bez rámečku (tažený polykarbonátový profil) typ s mřížkou 99 s krytem 08 s Al krytem délka L (mm) LAMBDA T KH 3xHAL70R a LAMBDA T KH 1x21/39W + 2xHAL70R a99 98z a08 98z LAMBDA T KH 1x28/54W + 2xHAL70R a99 98z a08 98z LAMBDA T KH 2x21/39W + 2xHAL70R a99 98z a08 98z LAMBDA T KH 2x28/54W + 2xHAL70R a99 98z a08 98z Samostatná závěsná svítidla LAMBDA T KL, šířka 187mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, s kardany pro LED, elektronickým napájecím zdrojem LED, F, IP20, jedna pětipólová svorkovnice, mřížka bez středového reflektoru nebo spodní kryt bez rámečku (tažený polykarbonátový profil) typ s mřížkou 99 s krytem 08 s Al krytem délka L (mm) LAMBDA T KL 3xLED70R t a LAMBDA T KL 1x21/39W + 2xLED70R a99 97z a08 97z LAMBDA T KL 1x28/54W + 2xLED70R a99 97z a08 97z LAMBDA T KL 2x21/39W + 2xLED70R a99 97z a08 97z LAMBDA T KL 2x28/54W + 2xLED70R a99 97z a08 97z

158 LAMBDA 157

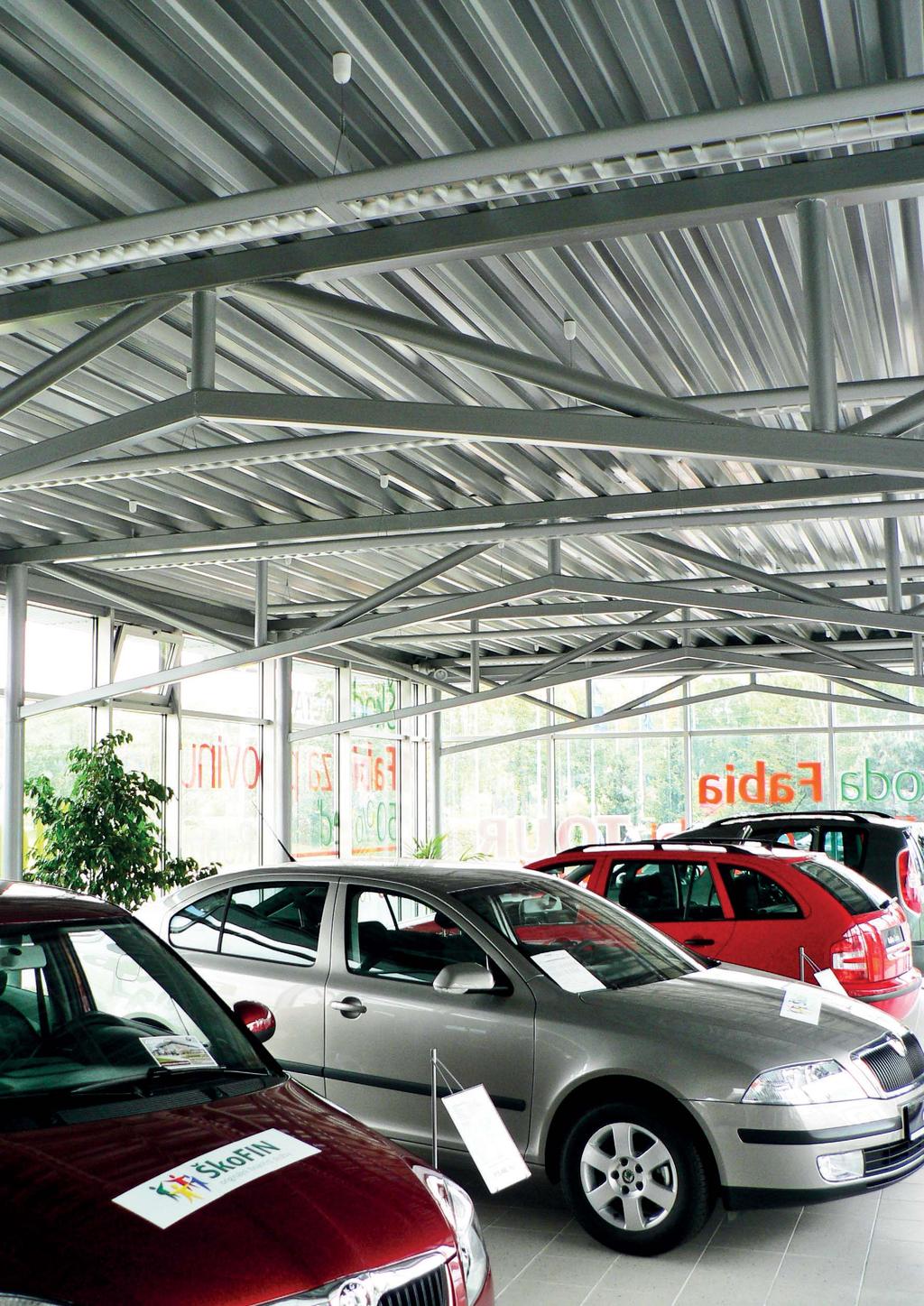

159 BETA 158

160 BETA přisazená a závěsná svítidla 159

161 T5 BETA 200 samostatná přisazená a závěsná svítidla Použití: Samostatná, 200mm široká, jedno až čtyřtrubicová svítidla pro osvětlení kanceláří, učeben, 08 reprezentačních prostor, chodeb, schodišť, recepcí a prodejen. Svítidla jsou vyráběna 0 v základní, dvojité a trojité délce. Světelné zdroje: - lineární zářivkové trubice T5 - reflektorové halogenové žárovky nebo LED směrové zdroje o průměru 70mm 50 Barva svítidla ( a v objednacím čísle): bílá RAL 9003 lesk - na přání 9 - stříbrná RAL 9006 mikrostruktura - standard Dolní optické části (8. a 9. pozice objednacího čísla): 08 - polykarbonátový prizmatický kryt satine asymetrický reflektor dvojitá parabolická mřížka z matného Al 89 - dvojitá parabolická mřížka z leštěného Al 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO Horní optické části ( z v objednacím čísle): 0 - bez horní optické části reflektor z bílého plného plechu (nutný při montáži svítidla na strop) reflektor z bílého děrovaného plechu 5 - PMMA kryt z kuličkového prizmatu 160

162 Těleso: Celoobvodový rám svařený ze zaobleného, 54mm vysokého hliníkového profilu, povrchově upravený práškovou vypalovací barvou. 54 Instalace: - zavěšení na závěsy typ 17 - přímá montáž na strop BETA 200 Elektrická výbava: Standardně univerzální předřadník OSRAM QUICKTRONIC INTELLIGENT QTi, třípólová bezšroubová svorkovnice. Varianty: - předřadník na jeden typ (příkon) zářivkové trubice - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI, s čidlem LS nebo LS/PD - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový systém Příslušenství a doplňky: Svítidla jsou dodávána bez příslušenství, pro zavěšení svítidla doporučujeme objednat závěs (typ 17) pro přívod, transparentní přívodní kabel 1,2m dlouhý a závěs s niklovanou stropní krytkou. Tip: Svítidla pro zavěšení je možno dodat s nainstalovanými a odzkoušenými světelnými zdroji, ochrannou fólií proti poškození optického systému svítidla během montáže a s nainstalovaným přívodním kabelem L Samostatná svítidla BETA 200, šířka 200mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, jedna třípólová svorkovnice, mřížka bez středového reflektoru nebo spodní kryt bez rámečku (tažený polykarbonátový profil) typ s mřížkou 86 s mřížkou 89 s mřížkou 99 s krytem 08 asymetrický reflektor 50 BETA 200 1x14/24W a86 91z a89 91z a99 91z a08 91z a BETA 200 1x21/39W a86 91z a89 91z a99 91z a08 91z a BETA 200 1x28/54W a86 91z a89 91z a99 91z a08 91z a BETA 200 1x35/49/80W a86 91z a89 91z a99 91z a08 91z a BETA 200 2x14/24W a86 91z a89 91z a99 91z a08 91z BETA 200 2x21/39W a86 91z a89 91z a99 91z a08 91z BETA 200 2x28/54W a86 91z a89 91z a99 91z a08 91z BETA 200 2x35/49W a86 91z a89 91z a99 91z a08 91z BETA 200 2x80W a86 21z a89 21z a99 21z a08 21z délka L (mm) L Samostatná svítidla BETA 200 s dvojitou a trojitou délkou, šířka 200mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, jedna třípólová svorkovnice, mřížka bez středového reflektoru nebo spodní kryt bez rámečku (tažený polykarbonátový profil) typ s mřížkou 86 s mřížkou 89 s mřížkou 99 s krytem 08 asymetrický reflektor 50 BETA 200 2x1x28/54W a86 90z a89 90z a99 90z a08 90z a BETA 200 2x1x35/49W a86 90z a89 90z a99 90z a08 90z a BETA 200 2x2x28/54W a86 90z a89 90z a99 90z a08 90z BETA 200 2x2x35/49W a86 90z a89 90z a99 90z a08 90z BETA 200 3x1x28/54W a86 90z a89 90z a99 90z a08 90z a BETA 200 3x1x35/49W a86 90z a89 90z a99 90z a08 90z a délka L (mm) 161

163 T5 BETA 200 K samostatná závěsná svítidla s kardany BETA 200 K: Svítidla kombinují výhody plošného osvětlení s bodovým osvětlením. Svítidla na lineární zářivky jsou doplněna dvěma kardanovými závěsy pro halogenové nebo LED světelné zdroje o průměru 70mm. Doporučené halogenové zdroje HALOSPOT 70 mají výkon 20W nebo 50W s úhlem vyzařování 8 nebo 24 a teplotou chromatičnosti 2900K. U LED zdrojů je možno volit mezi 3000K (t=3) nebo 4000K (t=4) s úhlem vyzařování 16 nebo 37. Kardany jsou stavitelné ve dvou osách v rozsahu ±20. Tato svítidla jsou dodávána s oddělenými okruhy pro zářivkové a bodové osvětlení s pětipólovou svorkovnicí. Parametry halogenových a LED zdrojů je nutno specifikovat. Samostatná závěsná svítidla BETA 200 KH, šířka 200mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, s kardanem pro HALOSPOT 70, paticí BA 15d, elektronickým transformátorem 12V, F, IP20, jedna pětipólová svorkovnice, mřížka bez středového reflektoru nebo spodní kryt bez rámečku (tažený polykarbonátový profil) typ s mřížkou 99 s krytem 08 s Al krytem délka L (mm) BETA 200 KH 3xHAL70R a BETA 200 KH 1x21/39W + 2xHAL70R a99 98z a08 98z BETA 200 KH 1x28/54W + 2xHAL70R a99 98z a08 98z BETA 200 KH 2x21/39W + 2xHAL70R a99 98z a08 98z BETA 200 KH 2x28/54W + 2xHAL70R a99 98z a08 98z Samostatná závěsná svítidla BETA 200 KL, šířka 200mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, s kardanem pro LED, elektronickým napájecím zdrojem LED, F, IP20, jedna pětipólová svorkovnice, mřížka bez středového reflektoru nebo spodní kryt bez rámečku (tažený polykarbonátový profil) Teplota chromatičnosti zdroje ( t v objednacím čísle): K (teple bílá) K (neutrální bílá) typ s mřížkou 99 s krytem 08 s Al krytem délka L (mm) BETA 200 KL 3xLED70R t a BETA 200 KL 1x21/39W + 2xLED70R a99 97z a08 97z BETA 200 KL 1x28/54W + 2xLED70R a99 97z a08 97z BETA 200 KL 2x21/39W + 2xLED70R a99 97z a08 97z BETA 200 KL 2x28/54W + 2xLED70R a99 97z a08 97z

164 BETA 163

165 T5 BETA 200 SYSTEM přisazená a závěsná svítidla do sestav 08 Použití: Systém svítidel BETA 200 S je vhodný pro spojování do řad a tvorbu sestav pomocí spojek. Jedno a dvoutrubicová svítidla široká 200mm jsou určena pro osvětlení kanceláří, reprezentačních prostor, chodeb, schodišť, recepcí a prodejen. Svítidla jsou vyráběna jako koncové nebo středové moduly Světelné zdroje: - lineární zářivkové trubice T5 - reflektorové halogenové žárovky nebo LED směrové zdroje o průměru 70mm Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk - na přání 9 - stříbrná RAL 9006 mikrostruktura - standard 1 89 Dolní optické části (8. a 9. pozice objednacího čísla): 08 - polykarbonátový prizmatický kryt satine 50 - asymetrický reflektor 86 - dvojitá parabolická mřížka z matného Al 89 - dvojitá parabolická mřížka z leštěného Al 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO 2 Horní optické části ( z v objednacím čísle): bez horní optické části 1 - reflektor z bílého plného plechu 5 (nutný při montáži svítidla na strop) 2 - reflektor z bílého děrovaného plechu 5 - PMMA kryt z kuličkového prizmatu 164

166 Těleso: Celoobvodový rám, sestavený ze zaobleného, 54mm vysokého hliníkového profilu a čel s otvory pro připojení dalšího svítidla, povrchově upravený práškovou vypalovací barvou. 54 Typy svítidel (11. pozice objednacího čísla): 2 - koncové svítidlo 3 - středové svítidlo Instalace: - zavěšení na závěsy typ 17 - přímá montáž na strop Elektrická výbava: Standardně univerzální předřadník OSRAM QUICKTRONIC INTELLIGENT QTi, dvě pětipólové bezšroubové svorkovnice s průběžným vedením 5x1,5mm² BETA 200 SYSTEM Varianty: - předřadník na jeden typ (příkon) zářivkové trubice - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI, s čidlem LS nebo LS/PD - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový systém Příslušenství a doplňky: Svítidla jsou dodávána bez příslušenství, pro zavěšení svítidla doporučujeme objednat závěs (typ 17) pro přívod, transparentní přívodní kabel 1,2m dlouhý a závěs s niklovanou stropní krytkou. 200 L L Koncová svítidla BETA 200 S, šířka 200mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě pětipólové svorkovnice s průběžným vedením, mřížka bez středového reflektoru, spodní kryt bez rámečku (tažený polykarbonátový profil) typ s mřížkou 86 s mřížkou 89 s mřížkou 99 s krytem 08 asymetrický reflektor 50 BETA 200 S 1x14/24W a86 92z a89 92z a99 92z a08 92z a BETA 200 S 1x21/39W a86 92z a89 92z a99 92z a08 92z a BETA 200 S 1x28/54W a86 92z a89 92z a99 92z a08 92z a BETA 200 S 1x35/49/80W a86 92z a89 92z a99 92z a08 92z a BETA 200 S 2x14/24W a86 92z a89 92z a99 92z a08 92z BETA 200 S 2x21/39W a86 92z a89 92z a99 92z a08 92z BETA 200 S 2x28/54W a86 92z a89 92z a99 92z a08 92z BETA 200 S 2x35/49W a86 92z a89 92z a99 92z a08 92z BETA 200 S 2x80W a86 22z a89 22z a99 22z a08 22z délka L (mm) Středová svítidla BETA 200 S, šířka 200mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě pětipólové svorkovnice s průběžným vedením, mřížka bez středového reflektoru, spodní kryt bez rámečku (tažený polykarbonátový profil) Typ s mřížkou 86 s mřížkou 89 s mřížkou 99 s krytem 08 asymetrický reflektor 50 BETA 200 S 1x14/24W a86 93z a89 93z a99 93z a08 93z a BETA 200 S 1x21/39W a86 93z a89 93z a99 93z a08 93z a BETA 200 S 1x28/54W a86 93z a89 93z a99 93z a08 93z a BETA 200 S 1x35/49/80W a86 93z a89 93z a99 93z a08 93z a BETA 200 S 2x14/24W a86 93z a89 93z a99 93z a08 93z BETA 200 S 2x21/39W a86 93z a89 93z a99 93z a08 93z BETA 200 S 2x28/54W a86 93z a89 93z a99 93z a08 93z BETA 200 S 2x35/49W a86 93z a89 93z a99 93z a08 93z BETA 200 S 2x80W a86 23z a89 23z a99 23z a08 23z délka L (mm) 165

167 Koncová závěsná svítidla BETA 200 SKH, šířka 200mm, s kardany pro HALOSPOT 70, paticí BA15d, elektronickým transformátorem 12V, F, IP20, dvě pětipólové svorkovnice s průběžným vedením 5x1,5mm², spodní hliníkový kryt typ s Al krytem délka L (mm) BETA 200 SKH 3xHAL70R a BETA 200 SKH 5xHAL70R a Středová závěsná svítidla BETA 200 SKH, šířka 200mm, s kardany pro HALOSPOT 70, paticí BA15d, elektronickým transformátorem 12V, F, IP20, dvě pětipólové svorkovnice s průběžným vedením 5x1,5mm², spodní hliníkový kryt typ s Al krytem délka L (mm) BETA 200 SKH 3xHAL70R a BETA 200 SKH 5xHAL70R a Koncová závěsná svítidla BETA 200 SKL, šířka 200mm, s kardany pro LED, elektronickým napájecím zdrojem LED, F, IP20, dvě pětipólové svorkovnice s průběžným vedením 5x1,5mm², spodní hliníkový kryt Teplota chromatičnosti zdroje ( t v objednacím čísle): K (teple bílá) K (neutrální bílá) typ s Al krytem délka L (mm) BETA 200 SKL 3xLED70R t a BETA 200 SKL 5xLED70R t a Středová závěsná svítidla BETA 200 SKL, šířka 200mm, s kardany pro LED, elektronickým napájecím zdrojem LED, F, IP20, dvě pětipólové svorkovnice s průběžným vedením 5x1,5mm², spodní hliníkový kryt typ s Al krytem délka L (mm) BETA 200 SKL 3xLED70R t a BETA 200 SKL 5xLED70R t a

168 Příslušenství ke svítidlům BETA 200 SYSTEM Pomocí spojek lze ze svítidel BETA 200 S vytvářet řady nebo sestavy. typ objednací číslo BETA 200 S K1 kovová koncovka se šrouby a (doporučujeme pouze pro nestandardní ukončení středového nebo koncového svítidla) Spojka přímá UNI K BETA 200 S K3 spojka T a BETA 200 S K4 spojka X a BETA 200 S K5 spojka L a BETA 200 S K6 atypická úhlová spojka (nutno specifikovat úhel mezi rameny v rozsahu 30 až 179 ) a BETA 200 S plný profil (nutno specifikovat délku v mm) a BETA 200 SYSTEM propojovací kabelový svazek 5x1,5mm², délka 400mm, pro propojení svítidel v řadě za sebou propojovací kabelový svazek 5x1,5mm², délka 650mm, pro propojení svítidel se spojkami K3, K4, K5, K BETA 200 S K1 KOVOVÁ KONCOVKA SE ŠROUBY BETA 200 S K3 SPOJKA T BETA 200 S K4 SPOJKA X BETA 200 S K5 SPOJKA L 200 BETA 200 S K6 ATYPICKÁ ÚHLOVÁ SPOJKA BETA 200 S PLNÝ PROFIL L 167

169 T5 BETA 265 samostatná přisazená a závěsná svítidla 17 Použití: Samostatná, 265 mm široká, dvoutrubicová svítidla pro osvětlení prodejen, kanceláří, reprezentačních a konferenčních prostor a recepcí. Světelné zdroje: - lineární zářivkové trubice T5 - halogenidové výbojky, reflektorové halogenové žárovky nebo LED směrové zdroje o průměru 111mm 0 18 Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk - na přání 9 - stříbrná RAL 9006 mikrostruktura - standard 1 86 Dolní optické části (8. a 9. pozice objednacího čísla): 17 - mikropyramidový kryt v eloxovaném rámečku 18 - kryt satine v eloxovaném rámečku 27 - mikropyramidový kryt v lakovaném rámečku 28 - kryt satine v lakovaném rámečku 86 - dvojitá parabolická mřížka z matného Al 89 - dvojitá parabolická mřížka z leštěného Al 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO 2 Horní optické části ( z v objednacím čísle): 0 - bez horní optické části 1 - reflektor z bílého plného plechu 89 (nutný při montáži svítidla na strop) 2 - reflektor z bílého děrovaného plechu PMMA kryt z kuličkového prizmatu 168

170 Těleso: Celoobvodový rám ze zaobleného, 54mm vysokého hliníkového profilu, povrchově upravený práškovou vypalovací barvou BETA 265 L Instalace: - zavěšení na závěsy typ 17 nebo 18 - přímá montáž na strop Elektrická výbava: Standardně univerzální předřadník OSRAM QUICKTRONIC INTELLIGENT QTi, třípólová bezšroubová svorkovnice. Varianty: - předřadník na jeden typ (příkon) zářivkové trubice - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI, s čidlem LS nebo LS/PD - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový systém - dvě pětipólové bezšroubové svorkovnice s průběžným vedením 5x1,5mm 2 Příslušenství a doplňky: Svítidla jsou dodávána bez příslušenství, pro zavěšení svítidla doporučujeme objednat závěs (typ 17 nebo 18) pro přívod, transparentní přívodní kabel 1,2 m dlouhý a závěsy s niklovanou stropní krytkou Tip: Svítidla pro zavěšení je možno dodat s nainstalovanými a odzkoušenými světelnými zdroji, ochrannou fólií proti poškození optického systému svítidla během montáže a s nainstalovaným přívodním kabelem. Samostatná svítidla BETA 265, šířka 265mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, jedna třípólová svorkovnice, mřížka nebo spodní kryt s eloxovaným nebo lakovaným hliníkovým rámečkem barva rámečku ( b v objednacím čísle) 1 - eloxovaný 2 - lakovaný typ s mřížkou 86 s mřížkou 89 s mřížkou 99 s krytem b7 s krytem b8 délka L (mm) BETA 265 2x14/24W a86 94z a89 94z a99 94z ab7 94z ab8 94z 675 BETA 265 2x21/39W a86 94z a89 94z a99 94z ab7 94z ab8 94z 975 BETA 265 2x28/54W a86 94z a89 94z a99 94z ab7 94z ab8 94z 1275 BETA 265 2x35/49W a86 94z a89 94z a99 94z ab7 94z ab8 94z 1575 BETA 265 2x80W a86 24z a89 24z a99 24z ab7 24z ab8 24z

171 T5 BETA 265 K samostatná závěsná svítidla s kardany BETA 265 K: Svítidla kombinují výhody plošného osvětlení s bodovým osvětlením. Svítidla na lineární zářivky jsou doplněna dvěma kardanovými závěsy pro halogenidové výbojky, halogenové žárovky nebo LED světelné zdroje o průměru 111mm. Doporučené výbojky POWERBALL HCI R111 mají výkon 20, 35 nebo 70W s úhlem vyzařování 10, 24 nebo 40, halogenové žárovky HALOSPOT 111 mají výkon 35, 50, 60, 75 nebo 100W s úhlem vyzařování 4 až 40 a s teplotou chromatičnosti 2800 až 3000K. U LED zdrojů je možno volit mezi 3000K nebo 4000K s úhlem vyzařování 16 nebo 37. Kardany jsou stavitelné ve dvou osách v rozsahu ±20. Tato svítidla jsou dodávána s pětipólovou svorkovnicí a s oddělenými okruhy pro zářivkové a bodové osvětlení. Parametry výbojek, halogenových a LED zdrojů je nutno specifikovat. Samostatná závěsná svítidla BETA 265 KD, šířka 265mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, s kardanem pro POWERBALL HCI 111, F, IP20, jedna pětipólová svorkovnice, mřížka nebo spodní kryt s eloxovaným nebo lakovaným rámečkem barva rámečku ( b v objednacím čísle) 1 - eloxovaný 2 - lakovaný typ s mřížkou 99 s krytem b8 s Al krytem délka L (mm) BETA 265 KD 3xHCI111R a BETA 265 KD 2x21/39W + 2xHCI111R a99 94z ab8 94z BETA 265 KD 2x28/54W + 2xHCI111R a99 94z ab8 94z Samostatná závěsná svítidla BETA 265 KH, šířka 265mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, s kardanem pro HALOSPOT 111, elektronickým transformátorem 12V, F, IP20, jedna pětipólová svorkovnice, mřížka nebo spodní kryt s eloxovaným nebo lakovaným rámečkem typ s mřížkou 99 s krytem b8 s Al krytem délka L (mm) BETA 265 KH 3xHAL111R a BETA 265 KH 2x21/39W + 2xHAL111R a99 94z ab8 94z BETA 265 KH 2x28/54W + 2xHAL111R a99 94z ab8 94z Samostatná závěsná svítidla BETA 265 KL, šířka 265mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, s kardanem pro LED, elektronickým napájecím zdrojem LED, F, IP20, jedna pětipólová svorkovnice, mřížka nebo spodní kryt s eloxovaným nebo lakovaným rámečkem typ s mřížkou 99 s krytem b8 s Al krytem délka L (mm) BETA 265 KL 3xLED111R a BETA 265 KL 2x21/39W + 2xLED111R a99 94z ab8 94z BETA 265 KL 2x28/54W + 2xLED111R a99 94z ab8 94z G53

172 171

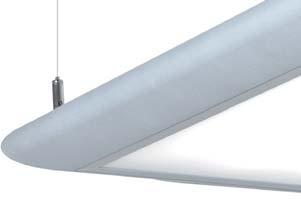

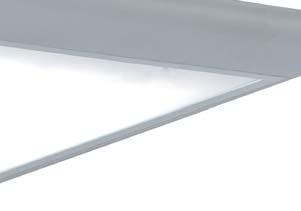

173 T5 BETA 428 / BETA 675 samostatná přisazená a závěsná svítidla Použití: Samostatná, 428 a 675 mm široká, čtyřtrubicová svítidla pro osvětlení prodejen, kanceláří, reprezentačních a konferenčních prostor a recepcí. Světelné zdroje: - lineární zářivkové trubice T5 - halogenidové výbojky, reflektorové halogenové žárovky nebo LED směrové zdroje o průměru 111mm Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk - na přání 9 - stříbrná RAL 9006 mikrostruktura - standard Dolní optické části (8. a 9. pozice objednacího čísla): 17 - mikropyramidový kryt v eloxovaném rámečku 18 - kryt satine v eloxovaném rámečku 27 - mikropyramidový kryt v lakovaném rámečku 28 - kryt satine v lakovaném rámečku 86 - dvojitá parabolická mřížka z matného Al 89 - dvojitá parabolická mřížka z leštěného Al 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO Horní optické části ( z v objednacím čísle): 0 - bez horní optické části 1 - reflektor z bílého plného plechu 89 (nutný při montáži svítidla na strop) 2 - reflektor z bílého děrovaného plechu PMMA kryt z kuličkového prizmatu 172

174 Těleso: Celoobvodový rám ze zaobleného, 54mm vysokého hliníkového profilu, povrchově upravený práškovou vypalovací barvou. 54 Instalace: - zavěšení na závěsy typ 18 - přímá montáž na strop Elektrická výbava: Standardně elektronický předřadník, třípólová bezšroubová svorkovnice. Varianty: - předřadník na jeden typ (příkon) zářivkové trubice - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI, s čidlem LS nebo LS/PD - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový systém BETA 428 / BETA 675 Příslušenství a doplňky: Svítidla jsou dodávána bez příslušenství, pro zavěšení svítidla doporučujeme objednat závěs (typ 18) pro přívod, transparentní přívodní kabel 1,2 m dlouhý a závěsy s niklovanou stropní krytkou. Tip: Svítidla pro zavěšení je možno dodat s nainstalovanými a odzkoušenými světelnými zdroji, ochrannou fólií proti poškození optického systému svítidla během montáže a s nainstalovaným přívodním kabelem. L Samostatná svítidla BETA 428, šířka 428mm, na lineární zářivky T5, patice G5, elektronický předřadník, 230V/50Hz, EEI= A2, F, IP20, jedna třípólová svorkovnice, mřížka nebo spodní kryt s eloxovaným nebo lakovaným hliníkovým rámečkem barva rámečku ( b v objednacím čísle) 1 - eloxovaný 2 - lakovaný typ s mřížkou 86 s mřížkou 89 s mřížkou 99 s krytem b7 s krytem b8 délka L (mm) BETA 428 4x14W a86 24z a89 24z a99 24z ab7 24z ab8 24z 675 BETA 428 4x24W a86 24z a89 24z a99 24z ab7 24z ab8 24z 675 BETA 428 4x14/24W a86 94z a89 94z a99 94z ab7 94z ab8 94z 675 BETA 428 4x21/39W a86 94z a89 94z a99 94z ab7 94z ab8 94z 975 BETA 428 4x28/54W a86 94z a89 94z a99 94z ab7 94z ab8 94z Samostatná svítidla BETA 675, šířka 675mm, na lineární zářivky T5, patice G5, elektronický předřadník, 230V/50Hz, EEI= A2, F, IP20, jedna třípólová svorkovnice, mřížky po stranách se středovým krytem nebo spodní kryt s eloxovaným nebo lakovaným hliníkovým rámečkem barva rámečku ( b v objednacím čísle) 1 - eloxovaný 2 - lakovaný typ s mřížkou 86 s mřížkou 89 s mřížkou 99 s krytem b7 s krytem b8 délka L (mm) BETA 675 4x14W a86 25z a89 25z a99 25z ab7 25z ab8 25z 675 BETA 675 4x24W a86 25z a89 25z a99 25z ab7 25z ab8 25z 675 BETA 675 4x14/24W a86 95z a89 95z a99 95z ab7 95z ab8 95z

175 T5 BETA 675 K samostatná závěsná svítidla s kardany BETA 675 K: Svítidla kombinují výhody plošného osvětlení s bodovým osvětlením. Svítidla na lineární zářivky jsou doplněna dvěma kardanovými závěsy pro halogenidové výbojky, halogenové žárovky nebo LED světelné zdroje o průměru 111mm. Doporučené výbojky POWERBALL HCI-R111 mají výkon 20, 35 nebo 70W s úhlem vyzařování 10, 24 nebo 40, halogenové žárovky HALOSPOT 111 mají výkon 35, 50, 60, 75 nebo 100W s úhlem vyzařování 4 až 40 a s teplotou chromatičnosti 2800 až 3000K. U LED zdrojů je možno volit mezi 3000K nebo 4000K s úhlem vyzařování 16 nebo 37. Kardany jsou stavitelné ve dvou osách v rozsahu ±20. Tato svítidla jsou dodávána s pětipólovou svorkovnicí a s oddělenými okruhy pro zářivkové a bodové osvětlení. Parametry výbojek, halogenových a LED zdrojů je nutno specifikovat. 675 Samostatná závěsná svítidla BETA 675 KD, šířka 675mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, dvě mřížky po stranách a středový plný kryt s kardany pro POWERBALL HCI-R111, F, IP20, jedna pětipólová svorkovnice typ s mřížkou 99 délka L (mm) BETA 675 KD 4x14/24W + 2xHCI111R a99 94z 675 Samostatná závěsná svítidla BETA 675 KH, šířka 675mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, dvě mřížky po stranách a středový plný kryt s kardany pro HALOSPOT 111, elektronickým transformátorem 12V, F, IP20, jedna pětipólová svorkovnice typ s mřížkou 99 délka L (mm) BETA 675 KH 4x14/24W + 2xHAL111R a99 94z 675 Samostatná závěsná svítidla BETA 675 KL, šířka 675mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, dvě mřížky po stranách a středový plný kryt s kardany pro LED světelné zdroje, elektronickým napájecím zdrojem LED, F, IP20, jedna pětipólová svorkovnice typ s mřížkou 99 délka L (mm) BETA 675 KL 4x14/24W + 2xLED111R a99 94z G53

176 175

177 DELTA 176

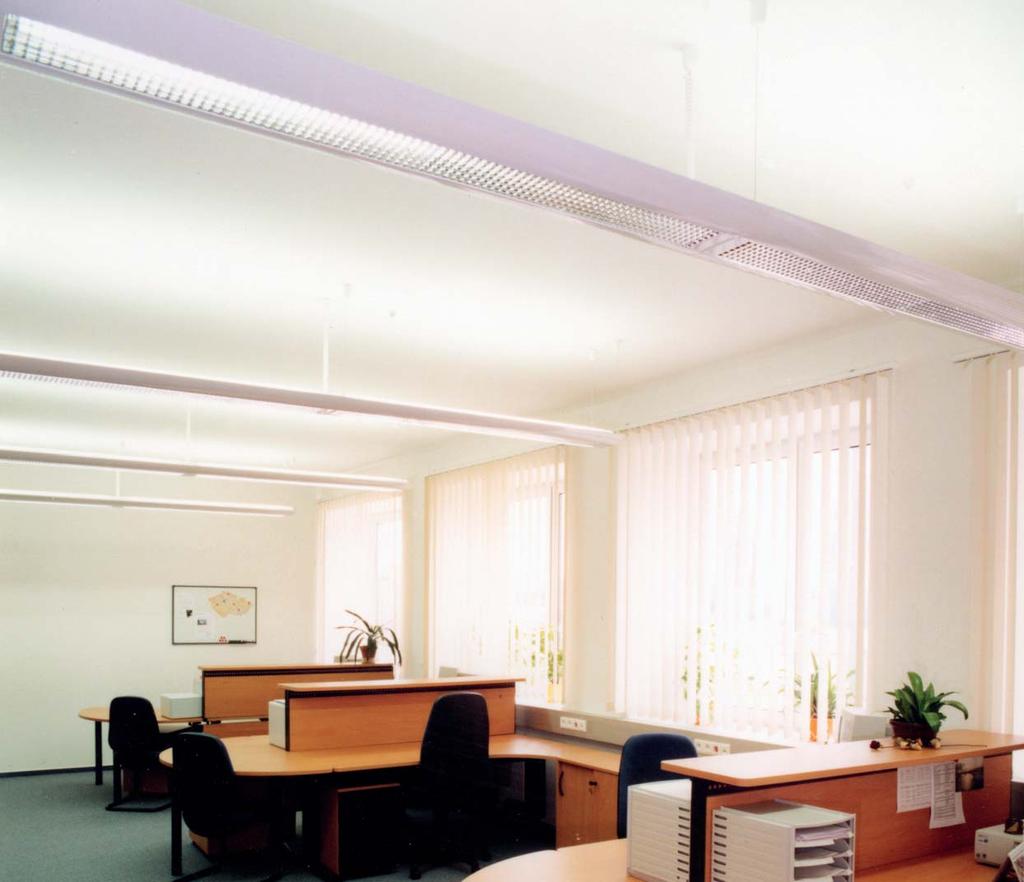

178 DELTA závěsná svítidla 177

179 T5 DELTA samostatná závěsná svítidla 89 Použití: Samostatná, 322mm široká, dvou a čtyřtrubicová svítidla pro osvětlení kanceláří, učeben, recepcí a prodejen. Svítidla jsou vyráběna v provedení s jedním okruhem pro přímo-nepřímé osvětlení a v provedení se dvěmi nezávislými okruhy pro přímé a nepřímé osvětlení. Světelné zdroje: - lineární zářivkové trubice T5 Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk - standard 9 - stříbrná RAL 9006 mikrostruktura - na přání 93 Dolní optické části (8. a 9. pozice objednacího čísla): 86 - dvojitá parabolická mřížka z matného Al 89 - dvojitá parabolická mřížka z leštěného Al 93 - plastová pokovená parabolická rastrová mřížka Horní optické části (12. pozice objednacího čísla): 6 - polykarbonátový prizmatický kryt 178

180 Těleso: Rám svítidla svařený z hliníkových profilů a rovných čel. Svítidlo je povrchově upraveno práškovou vypalovací barvou a má na horní straně drážky pro zavěšení na závěsy typ Instalace: - zavěšení na závěsy typ DELTA Elektrická výbava: Standardně univerzální předřadník OSRAM QUICKTRONIC INTELLIGENT QTi, třípólová nebo pětipólová bezšroubová svorkovnice. 216 Varianty: - předřadník na jeden typ (příkon) zářivkové trubice - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI, s čidlem LS nebo LS/PD - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový systém - DELTA SYSTEM - středová a koncová svítidla, která je možno pomocí spojek spojovat do řad nebo sestav Příslušenství a doplňky: Svítidla jsou dodávána bez příslušenství, pro zavěšení svítidla doporučujeme objednat závěs (typ 19) pro přívod, transparentní nebo bílý přívodní kabel 1,2m dlouhý a závěsy s niklovanou stropní krytkou Tip: Svítidla je možno dodat s nainstalovanými a odzkoušenými světelnými zdroji, ochrannou fólií proti poškození optického systému svítidla během montáže a s nainstalovaným přívodním kabelem L Samostatná svítidla DELTA pro přímo-nepřímé osvětlení, šířka 322mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s jedním společným světelným okruhem, jednou třípólovou svorkovnicí a s mřížkou bez středového reflektoru typ s mřížkou 86 s mřížkou 89 s mřížkou 93 délka L (mm) DELTA 2x28/54W a a a DELTA 2x35/49W a a a DELTA 2x80W a a a Samostatná svítidla DELTA pro přímé, nepřímé a přímo-nepřímé osvětlení, šířka 322mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, se dvěmi oddělenými světelnými okruhy, jednou pětipólovou svorkovnicí a s mřížkou bez středového reflektoru typ s mřížkou 86 s mřížkou 89 s mřížkou 93 délka L (mm) DELTA 4x28/54W a a a DELTA 4x35/49W a a a DELTA 4x80W a a a

181 T5 DELTA T samostatná závěsná svítidla Použití: Robustní dvou až šestitrubicová svítidla pro nepřímé a přímo-nepřímé osvětlení kanceláří, reprezentačních prostor, chodeb, recepcí a prodejen. 08 Světelné zdroje: - lineární zářivkové trubice T5 - reflektorové halogenové žárovky nebo LED směrové zdroje o průměru 70mm Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk - na přání 6 - RAL 9006 lesk - na přání 7 - RAL 9007 lesk - na přání 8 - elox - na přání 9 - stříbrná RAL 9006 mikrostruktura - standard 99 Dolní optické části (8. a 9. pozice objednacího čísla): 08 - polykarbonátový prizmatický kryt satine (jen pro DELTA T D/I) 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO (jen pro DELTA T D/I) Horní optické části ( z v objednacím čísle): 1 - reflektor z bílého plného plechu (jen pro DELTA T D/I) 4 - čirý rovný polykarbonátový kryt (jen pro DELTA T D/I) 180

182 Těleso: Těleso z hliníkových profilů s rovnými čely, povrchově upravené práškovou vypalovací barvou nebo eloxováním. V části tělesa pro nepřímé osvětlení je vložen reflektor pro zvýšení účinnosti a horní čirý polykarbonátový kryt proti vnikání nečistot do svítidla. Instalace: - svítidla DELTA T 340 i zavěšení na 4 závěsy typ DELTA T Elektrická výbava: Standardně univerzální předřadník OSRAM QUICKTRONIC INTELLIGENT QTi, třípólová bezšroubová svorkovnice Varianty: - předřadník na jeden typ (příkon) zářivkové trubice - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI, s čidlem LS nebo LS/PD - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový systém Příslušenství a doplňky: Svítidla jsou dodávána bez příslušenství, pro zavěšení svítidla doporučujeme objednat závěsy (typ 18) pro přívod, transparentní přívodní kabel 1,2m dlouhý a závěs s niklovanou stropní krytkou Tip: Svítidla je možno dodat s nainstalovanými a odzkoušenými světelnými zdroji, ochrannou fólií proti poškození optického systému svítidla během montáže a s nainstalovaným přívodním kabelem. L 340 Samostatná svítidla DELTA T 340, pro nepřímé osvětlení, šířka 340mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, jedna tří nebo pětipólová svorkovnice typ objednací číslo délka L (mm) DELTA T 340 2x28/54W a DELTA T 340 2x35/49W a DELTA T 340 2x2x28/54W a DELTA T 340 2x2x35/49W a L 444 Samostatná svítidla DELTA T 444, pro přímo-nepřímé osvětlení, šířka 444mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, jedna pětipólová svorkovnice, dva nebo tři oddělené světelné okruhy typ s krytem 08 s mřížkou 99 délka L (mm) DELTA T x28/54W a08 94z a99 94z 1200 DELTA T x35/49W a08 94z a99 94z 1500 DELTA T x28/54W a08 94z a99 94z 1200 DELTA T x35/49W a08 94z a99 94z

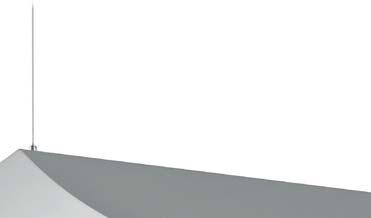

183 T5 DELTA T 444 K samostatná závěsná svítidla s kardany DELTA T 444 K: Svítidla kombinují výhody plošného osvětlení s bodovým osvětlením. Svítidla na lineární zářivky jsou doplněna kardanovými závěsy pro halogenové nebo LED světelné zdroje o průměru 70mm. Doporučené halogenové zdroje HALOSPOT 70 mají výkon 20W nebo 50W s úhlem vyzařování 8 nebo 24 a s teplotou chromatičnosti 2900K. U LED zdrojů je možno volit mezi 3000K nebo 4000K s úhlem vyzařování 16 nebo 37. Kardany jsou stavitelné ve dvou osách v rozsahu ±20. Tato svítidla jsou dodávána s oddělenými okruhy pro zářivkové a bodové osvětlení s pětipólovou svorkovnicí. Parametry halogenových a LED zdrojů je nutno specifikovat Samostatná závěsná svítidla DELTA T 444 KH, šířka 444mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, se spodním Al víčkem a kardany pro HALOSPOT 70, paticí BA15d, elektronickým transformátorem 12V, F, IP20 a jednou pětipólovou svorkovnicí typ objednací číslo délka L (mm) DELTA T 444 KH 2x28/54W + 4xHAL70R a DELTA T 444 KH 2x35/49W + 5xHAL70R a DELTA T 444 KH 4x28/54W + 4xHAL70R a DELTA T 444 KH 4x35/49W + 5xHAL70R a Samostatná závěsná svítidla DELTA T 444 KL, šířka 444mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, se spodním Al víčkem a kardany pro LED, elektronickým napájecím zdrojem LED, F, IP20 a jednou pětipólovou svorkovnicí typ objednací číslo délka L (mm) DELTA T 444 KL 2x28/54W + 4xLED70R a DELTA T 444 KL 2x35/49W + 5xLED70R a DELTA T 444 KL 4x28/54W + 4xLED70R a DELTA T 444 KL 4x35/49W + 5xLED70R a

184 DELTA T

185 T5 DELTA TW 170 nástěnná svítidla Použití: Jedno a dvoutrubicová nástěnná svítidla pro nepřímé a přímo-nepřímé osvětlení kanceláří, reprezentačních prostor, chodeb, recepcí a prodejen. Svítidla s otočnou konzolou DELTA T KN1 je možno namontovat na strop či stěnu a následně svítidlo natáčet. 00 Světelné zdroje: - lineární zářivkové trubice T5 01 Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk - na přání 6 - RAL 9006 lesk - na přání 7 - RAL 9007 lesk - na přání 8 - elox - na přání 9 - stříbrná RAL 9006 mikrostruktura - standard Dolní optické části (8. a 9. pozice objednacího čísla): 00 - těleso svítidla bez otvorů - jen nepřímé osvětlení 01 - těleso svítidla s otvory pro přímo-nepřímé osvětlení Horní optické části (12. pozice objednacího čísla): 4 - čirý rovný polykarbonátový kryt (jen pro svítidlo bez otočné konzoly) 184

186 Těleso: Těleso z hliníkového profilu s rovnými čely, povrchově upravené práškovou vypalovací barvou nebo eloxováním. Vložený reflektor pro vyšší účinnost a horní čirý polykarbonátový kryt proti vnikání nečistot do svítidla. U eloxovaného provedení jsou koncovky přišroubovány k profilu nerezovými šrouby, u lakovaného provedení jsou koncovky k profilu přivařeny. Instalace: - přímá montáž na stěnu - montáž na strop nebo stěnu s otočnou konzolou DELTA T KN DELTA TW 170 Elektrická výbava: Standardně univerzální předřadník OSRAM QUICKTRONIC INTELLIGENT QTi, třípólová bezšroubová svorkovnice. Varianty: - předřadník na jeden typ (příkon) zářivkové trubice - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový systém L 170 Nástěnná svítidla DELTA TW, šířka 170mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, jedna třípólová svorkovnice typ nepřímé osvětlení přímo-nepřímé osvětlení s otočnou konzolou délka L (mm) DELTA TW 170 1x14/24W a a a DELTA TW 170 1x21/39W a a a DELTA TW 170 1x28/54W a a a DELTA TW 170 1x35/49W a a a DELTA TW 170 2x14/24W a a a DELTA TW 170 2x21/39W a a a DELTA TW 170 2x28/54W a a a DELTA TW 170 2x35/49W a a a

187 T5 KAPA 212 samostatná přisazená a závěsná svítidla Použití: Samostatná, 212mm široká, jedno až čtyřtrubicová svítidla pro osvětlení kanceláří, škol, reprezentačních prostor, chodeb, schodišť, recepcí a prodejen. Svítidla jsou vyráběna v základní, dvojité a trojité délce. Světelné zdroje: - lineární zářivkové trubice T5 - reflektorové halogenové žárovky nebo LED směrové zdroje o průměru 70mm Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk - na přání 6 - RAL 9006 lesk - na přání 7 - RAL 9007 lesk - na přání 9 - stříbrná RAL 9006 mikrostruktura - standard Dolní optické části (8. a 9. pozice objednacího čísla): 08 - polykarbonátový prizmatický kryt satine 50 - asymetrický reflektor 86 - dvojitá parabolická mřížka z matného Al 89 - dvojitá parabolická mřížka z leštěného Al 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO Horní optické části ( z v objednacím čísle): 0 - bez horní optické části 1 - reflektor z bílého plného plechu (nutný při montáži svítidla na strop) 2 - reflektor z bílého děrovaného plechu 5 - PMMA kryt z kuličkového prizmatu

188 Těleso: Těleso svítidla je vysoké 57mm, je svařeno z profilů čtvrtkruhového průřezu a má v horní části drážku pro upevnění závěsu 17 nebo 18. Těleso je povrchově upraveno práškovou vypalovací barvou. Instalace: - zavěšení na závěsy typ 17 nebo 18 - přímá montáž na strop Elektrická výbava: Standardně univerzální předřadník OSRAM QUICKTRONIC INTELLIGENT QTi, třípólová bezšroubová svorkovnice. Varianty: - předřadník na jeden typ (příkon) zářivkové trubice - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI, s čidlem LS nebo LS/PD - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový systém KAPA 212 Příslušenství a doplňky: Svítidla jsou dodávána bez příslušenství, pro zavěšení svítidla doporučujeme objednat závěs (typ 17 nebo 18) pro přívod, transparentní přívodní kabel 1,2 m dlouhý a závěs s niklovanou stropní krytkou Tip: Svítidla pro zavěšení je možno dodat s nainstalovanými a odzkoušenými světelnými zdroji, ochrannou fólií proti poškození optického systému svítidla během montáže a s nainstalovaným přívodním kabelem L 212 Samostatná svítidla KAPA 212, šířka 212mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, jedna třípólová svorkovnice, mřížka bez středového reflektoru nebo spodní kryt bez rámečku (tažený polykarbonátový profil) typ s mřížkou 86 s mřížkou 89 s mřížkou 99 s krytem 08 asymetrický reflektor 50 KAPA 212 1x14/24W a86 91z a89 91z a99 91z a08 91z a KAPA 212 1x21/39W a86 91z a89 91z a99 91z a08 91z a KAPA 212 1x28/54W a86 91z a89 91z a99 91z a08 91z a KAPA 212 1x35/49/80W a86 91z a89 91z a99 91z a08 91z a KAPA 212 2x14/24W a86 91z a89 91z a99 91z a08 91z KAPA 212 2x21/39W a86 91z a89 91z a99 91z a08 91z KAPA 212 2x28/54W a86 91z a89 91z a99 91z a08 91z KAPA 212 2x35/49W a86 91z a89 91z a99 91z a08 91z KAPA 212 2x80W a86 21z a89 21z a99 21z a08 21z Samostatná svítidla KAPA 212 s dvojitou a trojitou délkou, šířka 212mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, jedna třípólová svorkovnice, mřížka bez středového reflektoru nebo spodní kryt bez rámečku (tažený polykarbonátový profil) typ s mřížkou 86 s mřížkou 89 s mřížkou 99 s krytem 08 asymetrický reflektor 50 KAPA 212 2x1x28/54W a86 90z a89 90z a99 90z a08 90z a KAPA 212 2x1x35/49W a86 90z a89 90z a99 90z a08 90z a KAPA 212 2x2x28/54W a86 90z a89 90z a99 90z a08 90z KAPA 212 2x2x35/49W a86 90z a89 90z a99 90z a08 90z KAPA 212 3x1x28/54W a86 90z a89 90z a99 90z a08 90z a KAPA 212 3x1x35/49W a86 90z a89 90z a99 90z a08 90z a délka L (mm) délka L (mm) 187

189 T5 KAPA 212 K samostatná závěsná svítidla s kardany KAPA 212 K: Svítidla kombinují výhody plošného osvětlení s bodovým osvětlením. Svítidla na lineární zářivky jsou doplněna dvěma kardanovými závěsy pro halogenové nebo LED světelné zdroje o průměru 70mm. Doporučené halogenové zdroje HALOSPOT 70 mají výkon 20W nebo 50W s úhlem vyzařování 8 nebo 24 a s teplotou chromatičnosti 2900K. U LED zdrojů je možno volit mezi 3000K (t=3) nebo 4000K (t=4) s úhlem vyzařování 16 nebo 37. Kardany jsou stavitelné ve dvou osách v rozsahu ±20. Tato svítidla jsou dodávána s oddělenými okruhy pro zářivkové a bodové osvětlení s pětipólovou svorkovnicí. Parametry halogenových a LED zdrojů je nutno specifikovat Samostatná závěsná svítidla KAPA 212 KH, šířka 212mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, s kardanem pro HALOSPOT 70, paticí BA15d, elektronickým transformátorem 12V, F, IP20, jedna pětipólová svorkovnice, mřížka bez středového reflektoru nebo spodní kryt bez rámečku (tažený polykarbonátový profil) typ s mřížkou 99 s krytem 08 s Al krytem délka L (mm) KAPA 212 KH 3xHAL70R a KAPA 212 KH 1x21/39W + 2xHAL70R a99 98z a08 98z KAPA 212 KH 1x28/54W + 2xHAL70R a99 98z a08 98z KAPA 212 KH 2x21/39W + 2xHAL70R a99 98z a08 98z KAPA 212 KH 2x28/54W + 2xHAL70R a99 98z a08 98z Samostatná závěsná svítidla KAPA 212 KL, šířka 212mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, s kardanem pro LED, elektronickým napájecím zdrojem LED, F, IP20, jedna pětipólová svorkovnice, mřížka bez středového reflektoru nebo spodní kryt bez rámečku (tažený polykarbonátový profil) typ s mřížkou 99 s krytem 08 s Al krytem délka L (mm) KAPA 212 KL 3xLED70R t a KAPA 212 KL 1x21/39W + 2xLED70R a99 97z a08 97z KAPA 212 KL 1x28/54W + 2xLED70R a99 97z a08 97z KAPA 212 KL 2x21/39W + 2xLED70R a99 97z a08 97z KAPA 212 KL 2x28/54W + 2xLED70R a99 97z a08 97z

190 LAMBDA KAPA 189

191 KAPA 221 AV 190

192 KAPA 221 AV přisazená svítidla pro speciální použití 191

193 T5 KAPA 221 AV samostatná přisazená svítidla pro speciální použití 99 Použití: Samostatná, 221mm široká, jedno nebo dvoutrubicová svítidla pro přímé osvětlení do prostorů škol, dopravních staveb, speciálních kanceláří, místností a cel na policejních stanicích a ve věznicích. Svítidla byla vyvinuta na základě specifických požadavků a splňují následující standardy pro policejní a vězeňské prostory: - pevné a robustní těleso svítidla svařené z hliníkových profilů, zcela hladké a beze spár, bez jakékoli plochy nebo hrany, za kterou by bylo možno svítidlo uchopit a odtrhnout od podložky. Mechanická odolnost svítidla IK těleso těsně přiléhá ke stropu nebo stěně, beze spár pro prsty, nástroj nebo lano. - vynikající účinnost svítidla díky mřížce z materiálu MIRO. Optická část svítidla je tvořena čirým 3mm silným polykarbonátovým krytem vlepeným do eloxovaného hliníkového rámečku, který spolu s mřížkou tvoří jeden celek. Rámeček je do svítidla upevněn pomocí perek a zajištěn šrouby se speciální hlavou. Optická část tak nemůže být ze svítidla vyjmuta bez použití speciálního klíče. Těsnění mezi rámečkem a tělesem zajišťuje krytí svítidla IP 43 a snadné číštění svítidla. - svítidlo těsně přiléhá ke stropu a nelze je otevřít bez speciálního nástroje. Není možné do svítidla nebo mezi svítidlo a strop cokoli uložit či ukrýt. Stejně tak není možné se dostat k elektrickému zapojení svítidla. Světelné zdroje: - lineární zářivkové trubice T5 Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk - standardní 6 - RAL 9006 lesk - na přání 7 - RAL 9007 lesk - na přání Dolní optické části (8. a 9. pozice objednacího čísla): 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO, polykarbonátový čirý kryt, společně vlepené do eloxovaného hliníkového rámečku, horní reflektor pro vyšší účinnost. Upevnění rámečku optické části je řešeno standardně šroubem s vnitřním šestihranem. Tento šroub může být nahrazen speciálním šroubem dle požadavků zákazníka. 192

194 Těleso: Celoobvodový rám svařený z hliníkových, 57mm vysokých zcela hladkých profilů čtvrtkruhového tvaru, povrchově upravený práškovou vypalovací barvou. Horní část rámu je vyztužena lakovaným ocelovým plechem s otvory pro přívodní kabel a pro upevnění svítidla na strop či stěnu. Instalace: - přímá montáž na strop či stěnu KAPA 221 AV Elektrická výbava: Standardně univerzální předřadník OSRAM QUICKTRONIC INTELLIGENT QTi, třípólová bezšroubová svorkovnice. Varianty: - předřadník na jeden typ (příkon) zářivkové trubice - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový systém L Samostatná svítidla KAPA 221 AV, šířka 221mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP43, jedna třípólová svorkovnice, mřížka bez středového reflektoru s polykarbonátovým krytem v rámečku typ s mřížkou 99 délka L (mm) KAPA 221 AV 1x14/24W a KAPA 221 AV 1x21/39W a KAPA 221 AV 1x28/54W a KAPA 221 AV 1x35/49/80W a

195 T5 KAPA 440 / KAPA 687 samostatná přisazená a závěsná svítidla 17 Použití: Samostatná, 440 a 687mm široká, čtyřtrubicová svítidla pro osvětlení prodejen, kanceláří, reprezentačních a konferenčních prostor a recepcí. Světelné zdroje: - lineární zářivkové trubice T5 - halogenidové výbojky, reflektorové halogenové žárovky nebo LED směrové zdroje o průměru 111mm 18 Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk - na přání 9 - stříbrná RAL 9006 mikrostruktura - standard 86 Dolní optické části (8. a 9. pozice objednacího čísla): 17 - mikropyramidový kryt v eloxovaném rámečku 18 - kryt satine v eloxovaném rámečku 27 - mikropyramidový kryt v lakovaném Al rámečku 28 - kryt satine v lakovaném Al rámečku 86 - dvojitá parabolická mřížka z matného Al 89 - dvojitá parabolická mřížka z leštěného Al 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO Horní optické části ( z v objednacím čísle): 0 - bez horní optické části 1 - reflektor z bílého plného plechu (nutný při montáži svítidla na strop) 2 - reflektor z bílého děrovaného plechu 5 - PMMA kryt z kuličkového prizmatu

196 Těleso: Těleso svítidla je vysoké 57mm a je svařeno z profilů čtvrtkruhového průřezu. V horní části má drážku pro upevnění závěsů (typ 18). Těleso je povrchově upraveno práškovou vypalovací barvou. Instalace: - zavěšení na závěsy typ 18 - přímá montáž na strop Elektrická výbava: Standardně elektronický předřadník, třípólová bezšroubová svorkovnice. Varianty: - předřadník na jeden typ (příkon) zářivkové trubice - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI, s čidlem LS nebo LS/PD - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový systém KAPA 440 / KAPA 687 Příslušenství a doplňky: Svítidla jsou dodávána bez příslušenství, pro zavěšení svítidla doporučujeme objednat závěs (typ 18) pro přívod, transparentní přívodní kabel 1,2 m dlouhý a závěsy s niklovanou stropní krytkou. Tip: Svítidla pro zavěšení je možno dodat s nainstalovanými a odzkoušenými světelnými zdroji, ochrannou fólií proti poškození optického systému svítidla během montáže a s nainstalovaným přívodním kabelem. L Samostatná svítidla KAPA 440, šířka 440mm, na lineární zářivky T5, patice G5, elektronický předřadník, 230V/50Hz, EEI= A2, F, IP20, jedna třípólová svorkovnice, mřížka nebo spodní kryt s eloxovaným nebo lakovaným hliníkovým rámečkem barva rámečku ( b v objednacím čísle) 1 - eloxovaný 2 - lakovaný typ s mřížkou 86 s mřížkou 89 s mřížkou 99 s krytem b7 s krytem b8 délka L (mm) KAPA 440 4x14W a86 24z a89 24z a99 24z ab7 24z ab8 24z 687 KAPA 440 4x24W a86 24z a89 24z a99 24z ab7 24z ab8 24z 687 KAPA 440 4x14/24W a86 94z a89 94z a99 94z ab7 94z ab8 94z 687 KAPA 440 4x21/39W a86 94z a89 94z a99 94z ab7 94z ab8 94z 987 KAPA 440 4x28/54W a86 94z a89 94z a99 94z ab7 94z ab8 94z Samostatná svítidla KAPA 687, šířka 687mm, na lineární zářivky T5, patice G5, elektronický předřadník, 230V/50Hz, EEI= A2, F, IP20, jedna třípólová svorkovnice, dvě mřížky po stranách se středovým plným krytem nebo spodní kryt s eloxovaným nebo lakovaným hliníkovým rámečkem typ s mřížkou 86 s mřížkou 89 s mřížkou 99 s krytem b7 s krytem b8 délka L (mm) KAPA 628 4x14W a86 25z a89 25z a99 25z ab7 25z ab8 25z 687 KAPA 628 4x24W a86 25z a89 25z a99 25z ab7 25z ab8 25z 687 KAPA 628 4x14/24W a86 95z a89 95z a99 95z ab7 95z ab8 95z

197 T5 KAPA 687 K samostatná závěsná svítidla s kardany KAPA 687 K: Svítidla kombinují výhody plošného osvětlení s bodovým osvětlením. Svítidla na lineární zářivky jsou doplněna dvěma kardanovými závěsy pro halogenidové výbojky, halogenové žárovky nebo LED světelné zdroje o průměru 111mm. Doporučené výbojky POWERBALL HCI-R111 mají výkon 20, 35 nebo 70W s úhlem vyzařování 10, 24 nebo 40, halogenové žárovky HALOSPOT 111 mají výkon 35, 50, 60, 75 nebo 100W s úhlem vyzařování 4 až 40 a s teplotou chromatičnosti 2800 až 3000K. U LED zdrojů je možno volit mezi 3000K nebo 4000K s úhlem vyzařování 16 nebo 37. Kardany jsou stavitelné ve dvou osách v rozsahu ±20. Tato svítidla jsou dodávána s pětipólovou svorkovnicí a s oddělenými okruhy pro zářivkové a bodové osvětlení. Parametry výbojek, halogenových a LED zdrojů je nutno specifikovat. Samostatná závěsná svítidla KAPA 687 KD, šířka 687mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, dvě mřížky po stranách a středový plný kryt s kardany pro POWERBALL HCI-R111, F, IP20, jedna pětipólová svorkovnice Typ s mřížkou 99 délka L (mm) KAPA 687 KD 4x14/24W + 2xHCI111R a99 95z 687 Samostatná závěsná svítidla KAPA 687 KH, šířka 687mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, dvě mřížky po stranách a středový plný kryt s kardany pro HALOSPOT 111, elektronickým transformátorem 12V, F, IP20, jedna pětipólová svorkovnice Typ s mřížkou 99 délka L (mm) KAPA 687 KH 4x14/24W + 2xHAL111R a99 95z 687 Samostatná závěsná svítidla KAPA 687 KL, šířka 687mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, dvě mřížky po stranách a středový plný kryt s kardany pro LED světelné zdroje, elektronickým napájecím zdrojem LED, F, IP20, jedna pětipólová svorkovnice Typ s mřížkou 99 délka L (mm) KAPA 687 KL 4x14/24W + 2xLED111R a99 95z G53

198 197

199 EPA 198

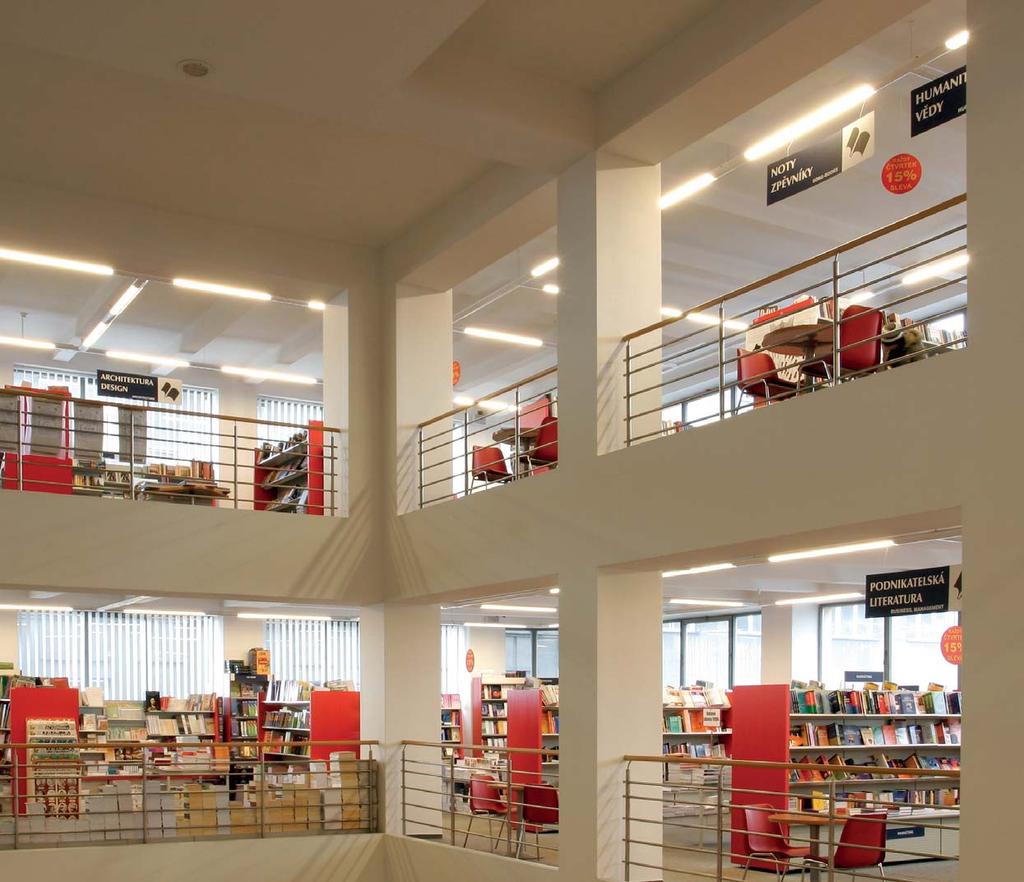

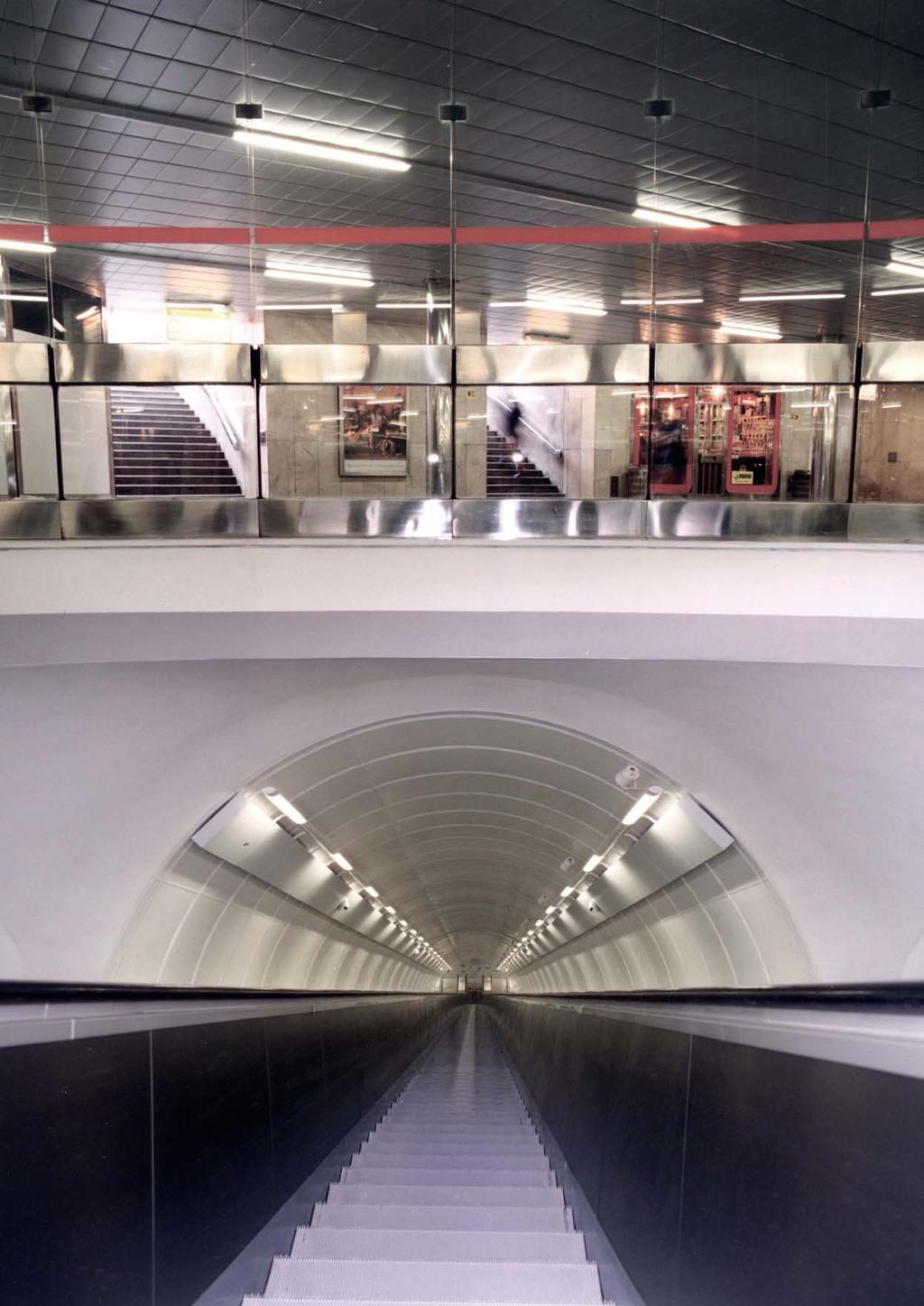

200 EPA přisazená a závěsná svítidla a svítidla do sestav 199

201 T5 EPA přisazená a závěsná svítidla a svítidla do sestav Použití: Jedno a dvoutrubicová svítidla, 65mm vysoká a široká 140mm, jsou určena pro přímé, nepřímé, 01 nebo přímo-nepřímé osvětlení kanceláří, chodeb, schodišť, recepcí a prodejen. 50 Svítidla jsou vyráběna jako středové moduly. Systém svítidel EPA je vhodný pro spojování do řad a tvorbu sestav pomocí spojek. S použitím koncovek lze jednoduše zkompletovat i samostatná svítidla. Svítidla EPA jsou vhodná především pro montáž na závěsy. Pomocí konzol lze svítidla upevnit na stěnu Světelné zdroje: - lineární zářivkové trubice T5 Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk - standard 6 - RAL 9006 lesk - na přání 7 - RAL 9007 lesk - na přání 9 - stříbrná RAL 9006 mikrostruktura - standard Dolní optické části (8. a 9. pozice objednacího čísla): 01 - bílá plastová lamelová mřížka 03 - plastová pokovená lesklá lamelová mřížka - chrom 06 - polykarbonátový prizmatický kryt 50 - asymetrický reflektor 93 - plastová pokovená lesklá dvojitá parabolická mřížka

202 Těleso Těleso svítidla je vyrobeno ze 140mm širokého hliníkového profilu eliptického tvaru povrchově upraveného práškovou vypalovací barvou. Profil je 65mm vysoký. Varianta profilu bez horní drážky má na horní straně profilu otvory pro závěsy 03 nebo pro připevnění svítidla na strop. U varianty svítidla vyrobené z profilu s horní drážkou je možno do této horní drážky umístit závěs 18 nebo připevnit nástěnnou konzolu KN1. Jednoduchá nástěnná konzola KN5 umožňuje připevnit svítidlo EPA na stěnu a svítidlem otáčet kolem jeho podélné osy. Konzola KN3 kryje upevňovací šrouby a přívodní kabel ke svítidlu je možno přivést vnitřkem této konzoly EPA Typy svítidel ( y v objednacím čísle): 0 - profil bez horní drážky, přímé osvětlení 1 - profil bez horní drážky, nepřímé osvětlení 2 - profil bez horní drážky, přímo-nepřímé osvětlení 5 - profil s horní drážkou, přímé osvětlení 7 - profil s horní drážkou, přímo-nepřímé osvětlení Instalace: - svítidla s horní drážkou lze zavěsit na závěsy typ 18 - svítidla bez drážky lze zavěsit na závěsy typ 03 nebo 18 - přímá montáž na strop - jen svítidla pro přímé osvětlení - montáž na stěnu pomocí konzol EPA KN1, KN3, nebo KN5 140 Elektrická výbava: Standardně univerzální předřadník OSRAM QUICKTRONIC INTELLIGENT QTi, dvě pětipólové bezšroubové svorkovnice s průběžným vedením 5x1,5mm². 70 Varianty: - předřadník na jeden typ (příkon) zářivkové trubice - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI, s čidlem LS nebo LS/PD - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový systém - na zakázku vyráběná svítidla EPAM v krytí IP 54 Příslušenství a doplňky: Svítidla jsou dodávána bez příslušenství, pro zavěšení svítidla doporučujeme objednat závěs (typ 18 nebo 03) pro přívod, transparentní nebo bílý přívodní kabel 1,2m dlouhý a závěs s niklovanou stropní krytkou. Koncovky, spojky a závěsy je nutno objednat zvlášť. L Středová svítidla EPA, šířka 140 mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě pětipólové svorkovnice s průběžným vedením 5x1,5mm 2, mřížka, spodní kryt nebo asymetrický reflektor typ s mřížkou 01 s mřížkou 03 s krytem 06 s mřížkou 93 asymetrický délka L (mm) (y=0;2;5;7) (y=0;2;5;7) (y=0;1;5) (y=0;5) reflektor 50 EPA 1x14/24W a01 9y a03 9y a06 9y a93 9y a EPA 1x21/39W a01 9y a03 9y a06 9y a93 9y a EPA 1x28/54W a01 9y a03 9y a06 9y a93 9y a EPA 1x35/49/80W a01 9y a03 9y a06 9y a93 9y a EPA 2x14/24W a01 9y a03 9y a06 9y a93 9y EPA 2x21/39W a01 9y a03 9y a06 9y a93 9y EPA 2x28/54W a01 9y a03 9y a06 9y a93 9y EPA 2x35/49W a01 9y a03 9y a06 9y a93 9y

203 Příslušenství ke svítidlům EPA Pomocí spojek lze ze svítidel EPA vytvářet řady nebo sestavy. typ objednací číslo EPA P1 plastová koncovka bílá EPA P1 plastová koncovka černá EPA K1 kovová koncovka a EPA K2 spojka přímá EPA K02 spojka přímá s možností natáčení 8x a EPA K3 spojka T a00 0y0 EPA K4 spojka X a00 0y0 EPA K5K spojka L dvoudílná a00 0y0 EPA K5D spojka L třídílná a00 0y0 EPA K6 atypická úhlová spojka (nutno specifikovat úhel mezi rameny v rozsahu 30 až 179 ) a EPA plný profil (nutno specifikovat typ, barvu a délku v mm) a00 0y0 EPA KN1 nástěnná konzola 100mm, do horní drážky a EPA KN1 nástěnná konzola 200mm, do horní drážky a EPA KN3 otočná nástěnná konzola s koncovkou, skrytý přívodní kabel a upevňovací šrouby a EPA KN5 otočná nástěnná konzola s koncovkou, 100mm a EPA KN5 otočná nástěnná konzola s koncovkou, 200mm a EP bílá plastová lamelová mřížka (L = 288mm) EP plastová pokovená lesklá lamelová mřížka chrom (L = 288mm) EP 14/24 polykarbonátový prizmatický kryt (L = 576mm) EP 21/39 polykarbonátový prizmatický kryt (L = 864mm) EP 28/54 polykarbonátový prizmatický kryt (L = 1152mm) EP 35/49 polykarbonátový prizmatický kryt (L = 1440mm) propojovací kabelový svazek 5x1,5mm², délka 200mm, pro propojení svítidel v řadě za sebou propojovací kabelový svazek 5x1,5mm², délka 400mm, pro propojení svítidel se spojkami K3, K4, K5, K EPA KN1 NÁSTĚNNÁ KONZOLA 100/ EPA KN3 OTOČNÁ NÁSTĚNNÁ KONZOLA S KONCOVKOU /200 EPA KN5 OTOČNÁ NÁSTĚNNÁ KONZOLA S KONCOVKOU 202

204 EPA EPA P1 PLASTOVÁ KONCOVKA BÍLA, ČERNÁ EPA K1 KOVOVÁ KONCOVKA EPA K02 SPOJKA PŘÍMÁ S MOŽNOSTÍ NATÁČENÍ 8x45 EPA K3 SPOJKA T EPA K4 SPOJKA X EPA K5K SPOJKA L DVOUDÍLNÁ 103 EPA K5D SPOJKA L TŘÍDÍLNÁ 142 EPA K6 ATYPICKÁ ÚHLOVÁ SPOJKA

205 EPB 204

206 EPB přisazená a závěsná svítidla a svítidla do sestav 205

207 T5 EPB přisazená a závěsná svítidla a svítidla do sestav Použití: Jedno a dvoutrubicová svítidla, vysoká pouhých 52mm a široká 150mm, jsou určena pro přímé osvětlení kanceláří, chodeb, schodišť, recepcí a prodejen. Svítidla jsou vyráběna jako středové moduly. Systém svítidel EPB je vhodný pro spojování do řad a tvorbu sestav pomocí spojek. S použitím koncovek lze jednoduše zkompletovat i samostatná svítidla. Svítidla EPB jsou vhodná především pro přímou montáž na strop a stěnu. Světelné zdroje: - lineární zářivkové trubice T5 Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk - standard 6 - RAL 9006 lesk - na přání 7 - RAL 9007 lesk - na přání 9 - stříbrná RAL 9006 mikrostruktura - standard Dolní optické části (8. a 9. pozice objednacího čísla): 01 - bílá plastová lamelová mřížka 03 - plastová pokovená lesklá lamelová mřížka - chrom 06 - polykarbonátový prizmatický kryt (vhodný i pro nepřímé osvětlení) 50 - asymetrický reflektor 93 - plastová pokovená lesklá parabolická mřížka

208 Těleso: Těleso svítidla je vyrobeno ze 150mm širokého hliníkového profilu půleliptického tvaru povrchově upraveného standardně práškovou vypalovací barvou. Profil je 53mm vysoký, na horní straně profilu jsou otvory pro závěs typu 03 nebo 18, případně pro připevnění svítidla na strop EPB Instalace: - zavěsení na závěsy typ 03 nebo 18 - přímá montáž na strop nebo stěnu 53 Elektrická výbava: Standardně univerzální předřadník OSRAM QUICKTRONIC INTELLIGENT QTi, dvě pětipólové bezšroubové svorkovnice s průběžným vedením 5x1,5mm². 150 Varianty: - předřadník na jeden typ (příkon) zářivkové trubice - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový systém 57 Příslušenství a doplňky: Svítidla jsou dodávána bez příslušenství, pro zavěšení svítidla doporučujeme objednat závěs (typ 03 nebo 18) pro přívod, transparentní nebo bílý přívodní kabel 1,2m dlouhý a závěs s niklovanou stropní krytkou. Koncovky, spojky a závěsy je nutno objednat zvlášť L Středová svítidla EPB, šířka 150 mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě pětipólové svorkovnice s průběžným vedením, mřížka, spodní kryt nebo asymetrický reflektor typ s mřížkou 01 s mřížkou 03 s krytem 06 s mřížkou 93 asymetrický reflektor 50 délka L (mm) EPB 1x14/24W a a a a a EPB 1x21/39W a a a a a EPB 1x28/54W a a a a a EPB 1x35/49/80W a a a a a EPB 2x14/24W a a a a EPB 2x21/39W a a a a EPB 2x28/54W a a a a EPB 2x35/49W a a a a

209 Příslušenství ke svítidlům EPB Pomocí spojek lze ze svítidel EPB vytvářet řady nebo sestavy. typ objednací číslo EPB P1 plastová koncovka bílá EPB P1 plastová koncovka černá EPB K1 kovová koncovka a EP K2 spojka přímá EPB K3 spojka T a EPB K4 spojka X a EPB K5K spojka L dvoudílná a EPB K5D spojka L třídílná a EPB K6 atypická úhlová spojka (nutno specifikovat úhel mezi rameny v rozsahu 30 až 179 ) a EPB plný profil (nutno specifikovat barvu a délku v mm) a EP bílá plastová lamelová mřížka (L = 288mm) EP plastová pokovená lesklá lamelová mřížka chrom (L = 288mm) EP 14/24 polykarbonátový prizmatický kryt (L = 576mm) EP 21/39 polykarbonátový prizmatický kryt (L = 864mm) EP 28/54 polykarbonátový prizmatický kryt (L = 1152mm) EP 35/49 polykarbonátový prizmatický kryt (L = 1440mm) propojovací kabelový svazek 5x1,5mm², délka 200mm, pro propojení svítidel v řadě za sebou propojovací kabelový svazek 5x1,5mm², délka 400mm, pro propojení svítidel se spojkami K3, K4, K5, K EPB P1 PLASTOVÁ KONCOVKA BÍLÁ EPB P1 PLASTOVÁ KONCOVKA ČERNÁ EPB K1 KOVOVÁ KONCOVKA 208

210 EPB EPB K3 SPOJKA T EPB K4 SPOJKA X EPB K5K SPOJKA L DVOUDÍLNÁ 103 EPB K5D SPOJKA L TŘÍDÍLNÁ 150 EPB K6 ATYPICKÁ ÚHLOVÁ SPOJKA EPB K6 ATYPICKÁ ÚHLOVÁ SPOJKA 209

211 TS 210

212 TS přisazená a závěsná svítidla a svítidla do sestav 211

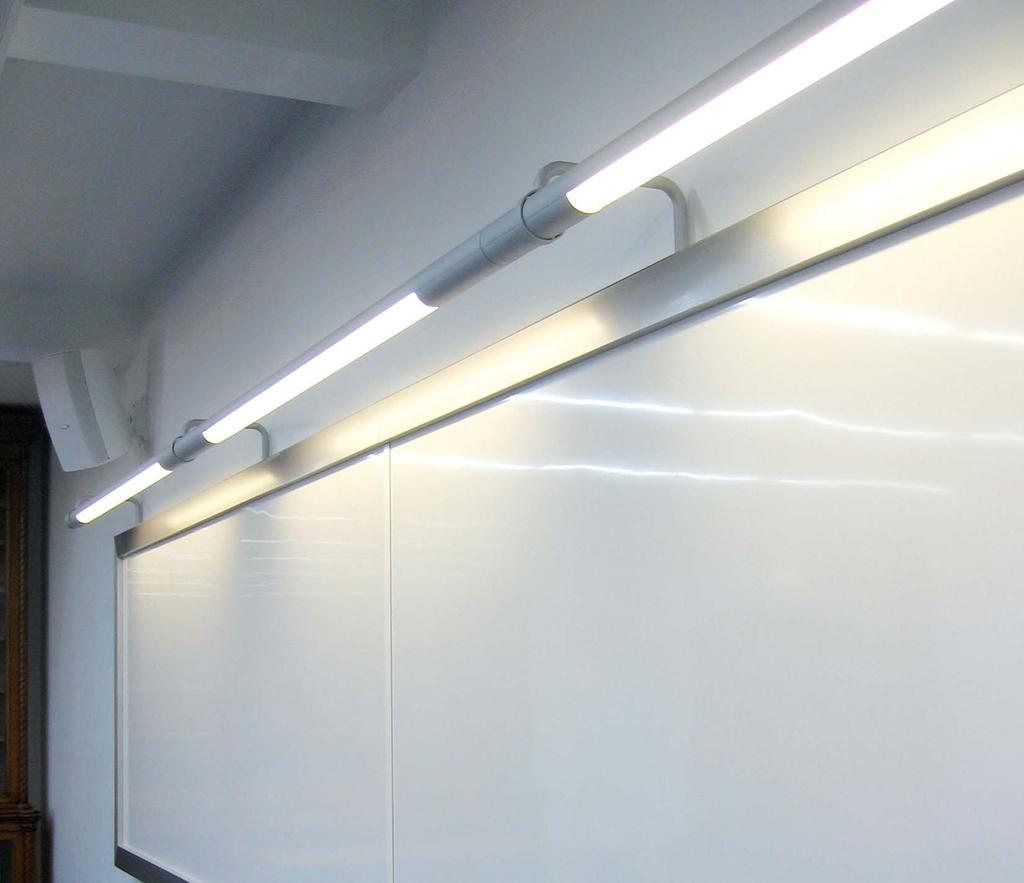

213 T5 TS přisazená a závěsná svítidla a svítidla do sestav Použití: Jednotrubicová svítidla o průměru 65mm jsou určena pro přímé nebo nepřímé osvětlení kanceláří, chodeb, schodišť, recepcí a prodejen. Svítidla jsou vyráběna jako středové moduly. Systém svítidel TS je vhodný pro spojování do řad a tvorbu sestav pomocí spojek. S použitím koncovek lze jednoduše zkompletovat i samostatná svítidla. Svítidla TS jsou vhodná především pro zavěšení na závěsy. Pomocí konzol lze svítidla upevnit na stěnu. Světelné zdroje: - lineární zářivkové trubice T5 Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk - standard 6 - RAL 9006 lesk - na přání 7 - RAL 9007 lesk - na přání 9 - stříbrná RAL 9006 mikrostruktura - standard Dolní optické části (8. a 9. pozice objednacího čísla): 01 - bílá plastová lamelová mřížka 03 - plastová pokovená lesklá lamelová mřížka - chrom 06 - prizmatický kryt z PMMA 212

214 Těleso: Těleso svítidla je vyrobeno z kruhového hliníkového profilu o průměru 65mm povrchově upraveného práškovou vypalovací barvou. Varianta profilu bez horní drážky má na horní straně otvory pro závěsy 03 nebo pro připevnění svítidla na strop. U varianty svítidla vyrobené z profilu s horní drážkou je možno do této horní drážky umístit závěs typ 18 nebo připevnit nástěnnou konzolu TS KN1. Jednoduchá nástěnná konzola TS KN5 s koncovkou umožňuje připevnit svítidlo TS na stěnu a svítidlem otáčet kolem jeho podélné osy. Do konzoly TS KN3 je možno svítidlo TS nasunout a volně jím otáčet. Svítidlo lze v nastavené poloze zajistit TS Typy svítidel ( y v objednacím čísle): 0 - profil bez horní drážky, přímé osvětlení 2 - profil bez horní drážky, nepřímé osvětlení 5 - profil s horní drážkou, přímé osvětlení Instalace: - svítidla s horní drážkou lze zavěsit na závěsy typ 18 - svítidla bez drážky lze zavěsit na závěsy typ 03 nebo 18 - přímá montáž na strop - jen svítidla pro přímé osvětlení - montáž na stěnu pomocí konzol TS KN1, KN3 nebo KN Elektrická výbava: Standardně univerzální předřadník OSRAM QUICKTRONIC INTELLIGENT QTi, dvě pětipólové bezšroubové svorkovnice s průběžným vedením 5x1,5mm². Varianty: - předřadník na jeden typ (příkon) zářivkové trubice - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový systém 69 Příslušenství a doplňky: Svítidla jsou dodávána bez příslušenství, pro zavěšení svítidla doporučujeme objednat závěs (typ 18 nebo 03) pro přívod, transparentní nebo bílý přívodní kabel 1,2m dlouhý a závěs s niklovanou stropní krytkou. Koncovky, spojky a závěsy je nutno objednat zvlášť L Středová svítidla TS, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě pětipólové svorkovnice s průběžným vedením, mřížka nebo prizmatický kryt typ s mřížkou 01 (y=0;5) s mřížkou 03 (y=0;5) s krytem 06 (y=0;2;5) délka L (mm) TS 1x14/24W a01 9y a03 9y a06 9y0 750 TS 1x21/39W a01 9y a03 9y a06 9y TS 1x28/54W a01 9y a03 9y a06 9y TS 1x35/49/80W a01 9y a03 9y a06 9y

215 Příslušenství ke svítidlům TS Pomocí spojek lze ze svítidel TS vytvářet řady nebo sestavy. typ objednací číslo TS P0 půlkulatá plastová koncovka bílá TS P0 půlkulatá plastová koncovka černá TS P1 rovná plastová koncovka bílá TS P1 rovná plastová koncovka černá TS K1 kovová koncovka a TS K2 spojka přímá TS K02 spojka přímá s možností natáčení 8x a TS K3 spojka T a00 0y0 TS K4 spojka X a00 0y0 TS K5K spojka L dvoudílná a00 0y0 TS K5D spojka L třídílná a00 0y0 TS K6 atypická úhlová spojka (nutno specifikovat úhel mezi rameny v rozsahu 30 až 179 ) a00 0y0 TS plný profil (nutno specifikovat typ, barvu a délku v mm) a00 0y0 TS KN1 nástěnná konzola 100mm do horní drážky a TS KN1 nástěnná konzola 200mm do horní drážky a TS KN3 otočná nástěnná konzola, 100mm a TS KN3 otočná nástěnná konzola, 200mm a TS KN5 otočná nástěnná konzola s koncovkou, 100mm a TS KN5 otočná nástěnná konzola s koncovkou, 200mm a TS bílá plastová lamelová mřížka (L = 288mm) TS plastová pokovená lesklá lamelová mřížka chrom (L = 288mm) TS 14/24 prizmatický kryt z PMMA (L = 576mm) TS 21/39 prizmatický kryt z PMMA (L = 864mm) TS 28/54 prizmatický kryt z PMMA (L = 1152mm) TS 35/49 prizmatický kryt z PMMA (L = 1440mm) propojovací kabelový svazek 5x1,5mm², délka 200mm, pro propojení svítidel v řadě za sebou propojovací kabelový svazek 5x1,5mm², délka 300mm, pro propojení svítidel se spojkami K3, K4, K5, K TS KN1 NÁSTĚNNÁ KONZOLA 100/ TS KN3 OTOČNÁ NÁSTĚNNÁ KONZOLA 100/ TS KN5 OTOČNÁ NÁSTĚNNÁ KONZOLA 100/

216 TS P0 PŮLKULATÁ PLASTOVÁ KONCOVKA BÍLÁ TS TS P1 ROVNÁ PLASTOVÁ KONCOVKA ČERNÁ TS K1 KOVOVÁ KONCOVKA ,5 85, TS K3 SPOJKA T TS K4 SPOJKA X 65 TS K5K SPOJKA L DVOUDÍLNÁ 65 TS K5D SPOJKA L TŘÍDÍLNÁ TS K6 ATYPICKÁ ÚHLOVÁ SPOJKA

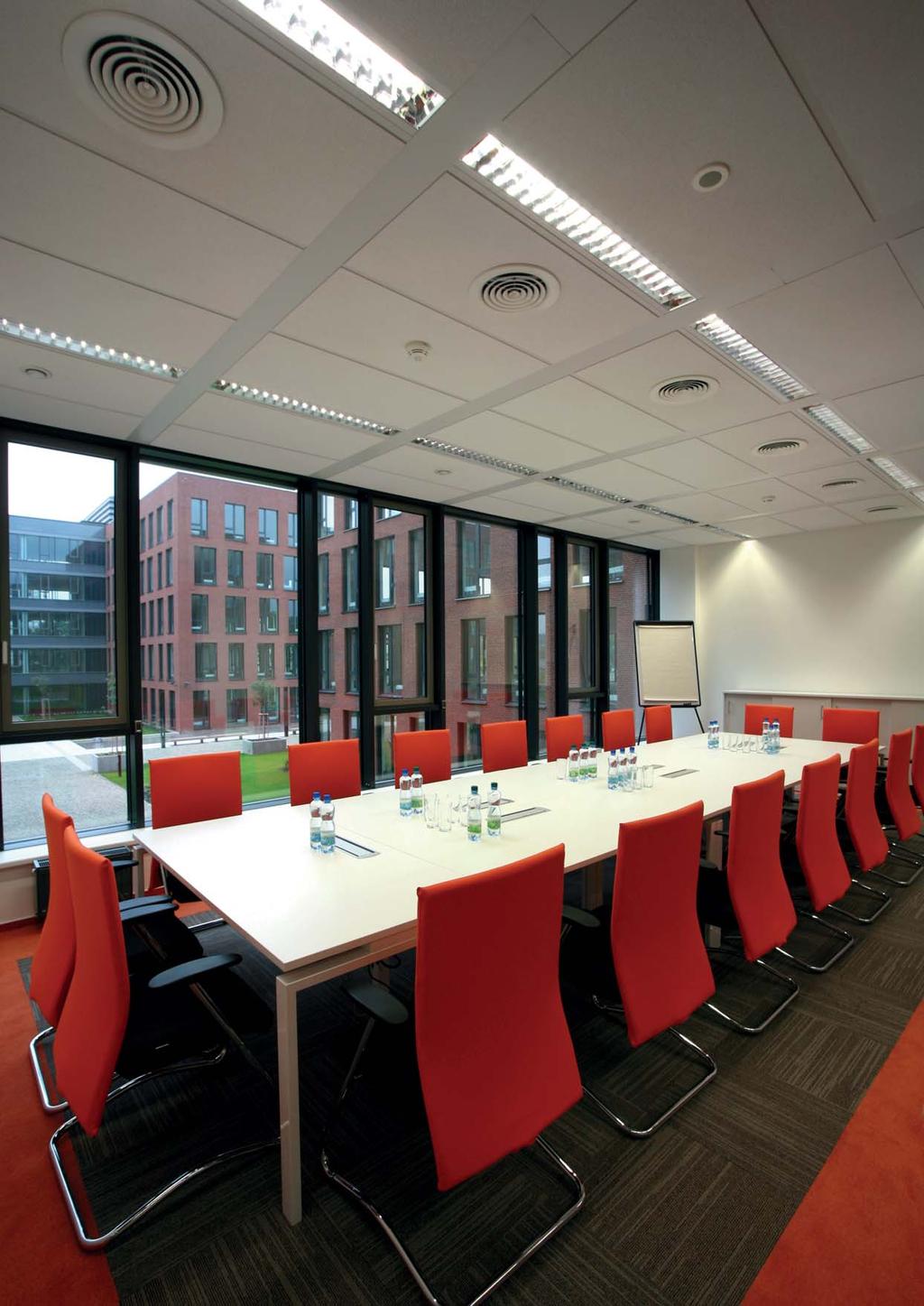

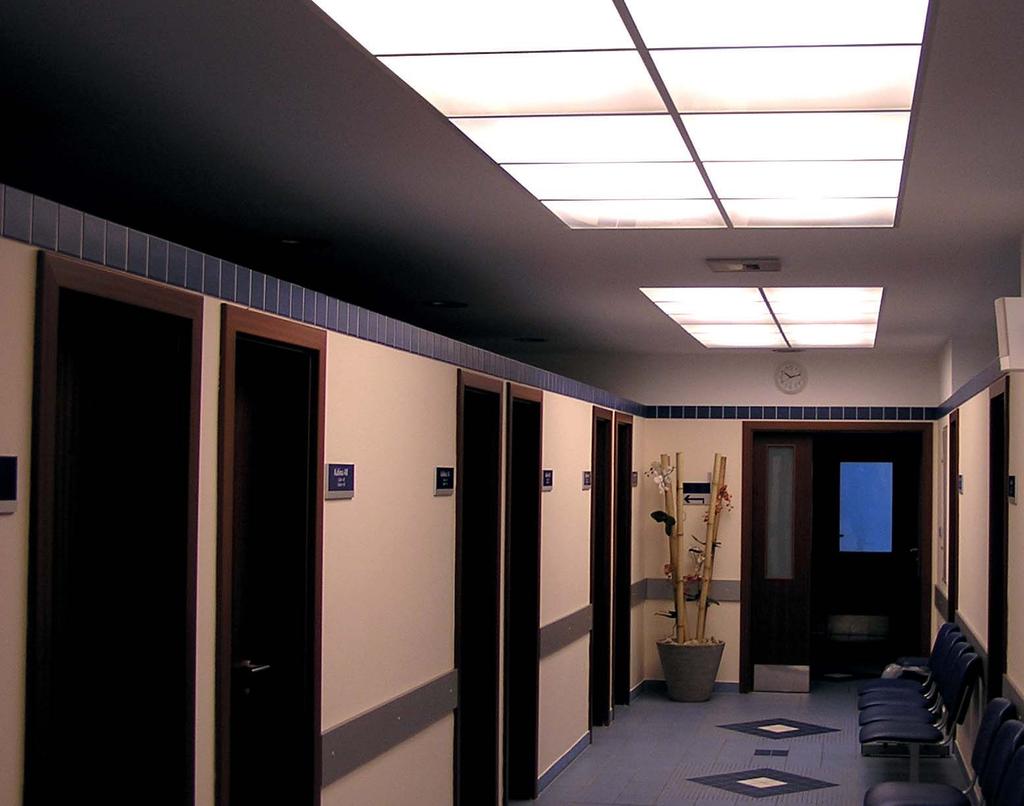

217 VMR 216

218 VMR vestavná svítidla 217

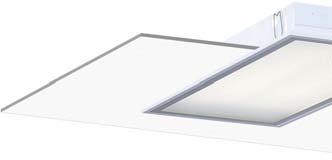

219 T5 VMR vestavná svítidla D C B A Použití: Samostatná jedno až čtyřtrubicová svítidla pro osvětlení škol, kanceláří, chodeb, schodišť, recepcí, prodejen, nemocnic, kuchyní. Svítidla jsou vyráběna v mnoha provedeních s mřížkou nebo s kryty. Světelné zdroje: - lineární zářivkové trubice T5 - kompaktní zářivky Dolní optické části (8. a 9. pozice objednacího čísla): 07 - mikropyramidový kryt - tažený polykarbonátový profil bez rámečku 08 - polykarbonátový prizmatický kryt satine - tažený satinovaný profil s jemnými drážkami bez rámečku 09 - polykarbonátový hladký opálový kryt - tažený opálový profil bez rámečku 17 - mikropyramidový kryt v eloxovaném hliníkovém rámečku 18 - satine kryt v eloxovaném hliníkovém rámečku 19 - opálový kryt v eloxovaném hliníkovém rámečku 27 - mikropyramidový kryt v lakovaném rámečku 28 - satine kryt v lakovaném Al rámečku 29 - opálový kryt v lakovaném Al rámečku 39 - vystupující hranatý hladký opálový kryt - tažený profil bez rámečku 49 - vystupující vypouklý hladký opálový kryt - tažený profil bez rámečku 50 - asymetrický reflektor 59 - opálový kryt v bíle lakovaném ocelovém rámečku 86 - dvojitá parabolická mřížka z matného Al 89 - dvojitá parabolická mřížka z leštěného Al 91 - parabolická mřížka s plochou bílou lamelou 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk - standard 6 - RAL 9006 lesk - na přání 7 - RAL 9007 lesk - na přání

220 Typy děrování: VMR 3 3,9 4 4,5 3,5 5,2 1,6 5,5 2, ,5 P R S T Těleso: Plášť svítidla z ocelového plechu povrchově upraveného práškovou vypalovací barvou. Instalace - způsob montáže: A - spodní montáž do sádrokartonového stropu B - spodní montáž na nosnou příčku rastrových podhledů s viditelnou příčkou C - spodní montáž na nosnou příčku rastrových podhledů se skrytou příčkou D - horní montáž položením na nosnou příčku rastrových podhledů E - montáž zavěšením na nosné profily lamelových podhledů F - montáž na lištu 15x8mm (FINE LINE) 5,2 5,8 5,5 A B C D E F Elektrická výbava: Standardně elektronický předřadník nebo univerzální předřadník OSRAM QUICKTRONIC INTELLIGENT QTi. Připojovací místo svítidla: 1. tří nebo pětipólová bezšroubová svorkovnice uvnitř svítidla 2. třípólová bezšroubová svorkovnice uvnitř svítidla s možností připojení adaptéru Wieland gesis 3. tří nebo pětipólová bezšroubová svorkovnice vně svítidla v plastové krabičce s krytkou a kabelovou svorkou 4. tří nebo pětipólový bezšroubový konektor WIELAND, WAGO, ENSTO přístupný shora a umožňující zapojení do okruhu pomocí T kusu WAGO 4. WIELAND 4. WIELAND Varianty: - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI, s čidlem LS nebo LS/PD - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový systém - nastavitelné ocelové bezpečnostní lanko - jiné odstíny bílé barvy, např. RAL 9010, RAL 9016, lesk nebo mat Příslušenství a doplňky: Pokud není přímo uvedeno, jsou svítidla dodávána bez příslušenství. Při objednání svítidel je potřeba specifikovat stropní systém a způsob montáže. Tip: Svítidla pro horní montáž položením na nosné lišty podhledu v kombinaci s připojením 2, 3, 4 je možno dodat s nainstalovanými a odzkoušenými světelnými zdroji a s ochrannou fólií proti poškození optického systému svítidla během montáže. 219

221 T5 VMR 90 vestavná svítidla 07/08/ Dolní optické části ( bc v objednacím čísle): 07 - mikropyramidový kryt 08 - polykarbonátový prizmatický kryt satine 09 - polykarbonátový hladký opálový kryt 39 - vystupující hranatý hladký opálový kryt 91 - parabolická mřížka s plochou bílou lamelou 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO Samostatná svítidla VMR 90 pro přímé osvětlení, šířka 90mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, jedna třípólová svorkovnice, mřížka bez středového reflektoru nebo spodní kryt MODUL 600 typ objednací číslo vnější rozměry montážní otvor A (mm) B (mm) C (mm) D (mm) VMR 90 1x14/24W bc VMR 90 1x21/39W bc VMR 90 1x28/54W bc VMR 90 1x35/49/80W bc / MODUL 625 typ objednací číslo vnější rozměry montážní otvor A (mm) B (mm) C (mm) D (mm) VMR 90 1x14/24W bc VMR 90 1x21/39W bc VMR 90 1x28/54W bc VMR 90 1x35/49/80W bc VMR 90L 1x35/49/80W bc

222 T5 VMR 100 vestavná svítidla VMR 07/08/09 75 Dolní optické části ( bc v objednacím čísle): 07 - mikropyramidový kryt 08 - polykarbonátový prizmatický kryt satine 09 - polykarbonátový hladký opálový kryt 39 - vystupující hranatý hladký opálový kryt 49 - vystupující vypouklý hladký opálový kryt 50 - asymetrický reflektor 91 - parabolická mřížka s plochou bílou lamelou 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO Varianty: - svítidla v provedení s vyšším krytím ze spodní strany - IP 43, IP 54, IP 65 - VMR 100 M - modulová svítidla pro spojování do řad Svítidla VMR 100 pro přímé osvětlení, šířka 100mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, jedna třípólová svorkovnice, mřížka bez středového reflektoru nebo spodní kryt / MODUL 600 typ objednací číslo vnější rozměry montážní otvor A (mm) B (mm) C (mm) D (mm) VMR 100 1x14/24W bc VMR 100 1x21/39W bc VMR 100 1x28/54W bc VMR 100 1x35/49/80W bc MODUL 625 typ objednací číslo vnější rozměry montážní otvor A (mm) B (mm) C (mm) D (mm) VMR 100 1x14/24W bc VMR 100 1x21/39W bc VMR 100 1x28/54W bc VMR 100 1x35/49/80W bc VMR 100L 1x35/49/80W bc

223 T5 VMR 114 vestavná svítidla 07/08/09 z= z= /99 z= Dolní optické části ( bc v objednacím čísle): 07 - mikropyramidový kryt 08 - polykarbonátový prizmatický kryt satine 09 - polykarbonátový hladký opálový kryt 39 - vystupující hranatý hladký opálový kryt 49 - vystupující vypouklý hladký opálový kryt 50 - asymetrický reflektor 91 - parabolická mřížka s plochou bílou lamelou 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO Varianty: - svítidla v provedení s vyšším krytím ze spodní strany - IP 43, IP 54, IP65 - VMR 114 M - modulová svítidla pro spojování do řad - svítidlo VMR 114L na trubice 35, 49, 80W modul mm dlouhé z=1 50 z=2 91/99 z= Samostatná svítidla VMR 114 pro přímé osvětlení, šířka 114mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, jedna třípólová svorkovnice, mřížka bez středového reflektoru nebo spodní kryt Uspořádání optické části ( z v objednacím čísle - viz řezy) MODUL 600 typ objednací číslo vnější rozměry montážní otvor A (mm) B (mm) C (mm) D (mm) VMR 114 1x14/24W bc 98z VMR 114 1x21/39W bc 98z VMR 114 1x28/54W bc 98z VMR 114 1x35/49/80W bc 98z VMR 114 2x14/24W bc 98z VMR 114 2x21/39W bc 98z VMR 114 2x28/54W bc 98z VMR 114 2x35/49W bc 98z MODUL 625 typ objednací číslo vnější rozměry montážní otvor A (mm) B (mm) C (mm) D (mm) VMR 114 1x14/24W bc 98z VMR 114 1x21/39W bc 98z VMR 114 1x28/54W bc 98z VMR 114 1x35/49/80W bc 98z VMR 114 2x14/24W bc 98z VMR 114 2x21/39W bc 98z VMR 114 2x28/54W bc 98z VMR 114 2x35/49W bc 98z

224 T5 VMR 120 vestavná svítidla VMR 07/08/09 z=1 Dolní optické části ( bc v objednacím čísle): 07 - mikropyramidový kryt 08 - polykarbonátový prizmatický kryt satine 09 - polykarbonátový hladký opálový kryt 39 - vystupující hranatý hladký opálový kryt 49 - vystupující vypouklý hladký opálový kryt 50 - asymetrický reflektor 91 - parabolická mřížka s plochou bílou lamelou 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO Varianty: - svítidla v provedení s vyšším krytím ze spodní strany - IP 43,IP 54, IP 65 - VMR 120 M - modulová svítidla pro spojování do řad - svítidlo VMR 120L na trubice 35, 49, 80W modul mm dlouhé z= /99 z= Samostatná svítidla VMR 120 pro přímé osvětlení, šířka 120mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, jedna třípólová svorkovnice, mřížka bez středového reflektoru nebo spodní kryt Uspořádání optické části ( z v objednacím čísle - viz řezy) MODUL 600 typ objednací číslo vnější rozměry montážní otvor A (mm) B (mm) C (mm) D (mm) VMR 120 1x14/24W bc 99z VMR 120 1x21/39W bc 99z VMR 120 1x28/54W bc 99z VMR 120 1x35/49/80W bc 99z VMR 120 2x14/24W bc 99z VMR 120 2x21/39W bc 99z VMR 120 2x28/54W bc 99z VMR 120 2x35/49W bc 99z MODUL 625 typ objednací číslo vnější rozměry montážní otvor A (mm) B (mm) C (mm) D (mm) VMR 120 1x14/24W bc 99z VMR 120 1x21/39W bc 99z VMR 120 1x28/54W bc 99z VMR 120 1x35/49/80W bc 99z VMR 120 2x14/24W bc 99z VMR 120 2x21/39W bc 99z VMR 120 2x28/54W bc 99z VMR 120 2x35/49W bc 99z z=1 50 z=2 91/99 z=

225 T5 VMR 147 vestavná svítidla 55 07/08/09 z=1 39 z= /99 z=1 49 z= z=2 86/89 z= /18/19 z= Dolní optické části ( bc v objednacím čísle): 07 - mikropyramidový kryt 08 - polykarbonátový prizmatický kryt satine 09 - polykarbonátový hladký opálový kryt 17 - mikropyramidový kryt v eloxovaném Al rámečku 18 - satine kryt v eloxovaném Al rámečku 19 - opálový kryt v eloxovaném Al rámečku 39 - vystupující hranatý hladký opálový kryt 49 - vystupující vypouklý hladký opálový kryt 50 - asymetrický reflektor 86 - dvojitá parabolická mřížka z matného Al 89 - dvojitá parabolická mřížka z leštěného Al 91 - parabolická mřížka s plochou bílou lamelou 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO Varianty: - svítidla v provedení s vyšším krytím ze spodní strany - IP 43, IP 54, IP 65 - VMR 147 M - modulová svítidla pro spojování do řad - svítidlo VMR 147L na trubice 35, 49, 80W modul mm dlouhé Samostatná svítidla VMR 147 pro přímé osvětlení, šířka 147mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, jedna třípólová svorkovnice, mřížka bez středového reflektoru nebo spodní kryt Uspořádání optické části ( z v objednacím čísle - viz řezy) MODUL 600 typ objednací číslo vnější rozměry montážní otvor A (mm) B (mm) C (mm) D (mm) VMR 147 1x14/24W bc 91z VMR 147 1x21/39W bc 91z VMR 147 1x28/54W bc 91z VMR 147 1x35/49/80W bc 91z VMR 147 2x14/24W bc 91z VMR 147 2x21/39W bc 91z VMR 147 2x28/54W bc 91z VMR 147 2x35/49W bc 91z MODUL 625 typ objednací číslo vnější rozměry montážní otvor A (mm) B (mm) C (mm) D (mm) VMR 147 1x14/24W bc 91z VMR 147 1x21/39W bc 91z VMR 147 1x28/54W bc 91z VMR 147 1x35/49/80W bc 91z VMR 147 2x14/24W bc 91z VMR 147 2x21/39W bc 91z VMR 147 2x28/54W bc 91z VMR 147 2x35/49W bc 91z

226 T5 VMR 184 vestavná svítidla VMR 07/08/09 z=1 55 Dolní optické části ( bc v objednacím čísle): 07 - mikropyramidový kryt 08 - polykarbonátový prizmatický kryt satine 09 - polykarbonátový hladký opálový kryt 17 - mikropyramidový kryt v eloxovaném Al rámečku 18 - satine kryt v eloxovaném Al rámečku 19 - opálový kryt v eloxovaném Al rámečku 49 - vystupující vypouklý hladký opálový kryt 50 - asymetrický reflektor 86 - dvojitá parabolická mřížka z matného Al 89 - dvojitá parabolická mřížka z leštěného Al 91 - parabolická mřížka s plochou bílou lamelou 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO Varianty: - svítidla v provedení s vyšším krytím ze spodní strany - IP 43, IP 54, IP 65 - VMR 184 M - modulová svítidla pro spojování do řad - svítidlo VMR 184L na trubice 35, 49, 80W modul mm dlouhé /99 z=1 49 z=1 50 z= Samostatná svítidla VMR 184 pro přímé osvětlení, šířka 184mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, jedna třípólová svorkovnice, mřížka nebo spodní kryt Uspořádání optické části ( z v objednacím čísle - viz řezy) MODUL 600 typ objednací číslo vnější rozměry montážní otvor A (mm) B (mm) C (mm) D (mm) VMR 184 1x14/24W bc 92z VMR 184 1x21/39W bc 92z VMR 184 1x28/54W bc 92z VMR 184 1x35/49/80W bc 92z VMR 184 2x14/24W bc 92z VMR 184 2x21/39W bc 92z VMR 184 2x28/54W bc 92z VMR 184 2x35/49W bc 92z MODUL 625 typ objednací číslo vnější rozměry montážní otvor A (mm) B (mm) C (mm) D (mm) VMR 184 1x14/24W bc 92z VMR 184 1x21/39W bc 92z VMR 184 1x28/54W bc 92z VMR 184 1x35/49/80W bc 92z VMR 184 2x14/24W bc 92z VMR 184 2x21/39W bc 92z VMR 184 2x28/54W bc 92z VMR 184 2x35/49W bc 92z /89 z=2 91/99 z=

227 T5 VMR 195 vestavná svítidla 07/08/09 z= /99 z=1 49 z=1 50 z=2 17/18/19 z=2 86/89 z=2 91/99 z= Dolní optické části ( bc v objednacím čísle): 07 - mikropyramidový kryt 08 - polykarbonátový prizmatický kryt satine 09 - polykarbonátový hladký opálový kryt 17 - mikropyramidový kryt v eloxovaném Al rámečku 18 - satine kryt v eloxovaném Al rámečku 19 - opálový kryt v eloxovaném Al rámečku 49 - vystupující vypouklý hladký opálový kryt 50 - asymetrický reflektor 86 - dvojitá parabolická mřížka z matného Al 86 - dvojitá parabolická mřížka z leštěného Al 91 - parabolická mřížka s plochou bílou lamelou 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO Varianty: - svítidla v provedení s vyšším krytím ze spodní strany - IP 43, IP 54, IP 65 - VMR 195 M - modulová svítidla pro spojování do řad - svítidlo VMR 195L na trubice 35, 49, 80W v délce modulu mm dlouhé Samostatná svítidla VMR 195 pro přímé osvětlení, šířka 195mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, jedna třípólová svorkovnice, mřížka nebo spodní kryt Uspořádání optické části ( z v objednacím čísle - viz řezy) MODUL 600 typ objednací číslo vnější rozměry montážní otvor A (mm) B (mm) C (mm) D (mm) VMR 195 1x14/24W bc 93z VMR 195 1x21/39W bc 93z VMR 195 1x28/54W bc 93z VMR 195 1x35/49/80W bc 93z VMR 195 2x14/24W bc 93z VMR 195 2x21/39W bc 93z VMR 195 2x28/54W bc 93z VMR 195 2x35/49W bc 93z /89 z=3 195 MODUL 625 typ objednací číslo vnější rozměry montážní otvor A (mm) B (mm) C (mm) D (mm) VMR 195 1x14/24W bc 93z VMR 195 1x21/39W bc 93z VMR 195 1x28/54W bc 93z VMR 195 1x35/49/80W bc 93z VMR 195 2x14/24W bc 93z VMR 195 2x21/39W bc 93z VMR 195 2x28/54W bc 93z VMR 195 2x35/49W bc 93z

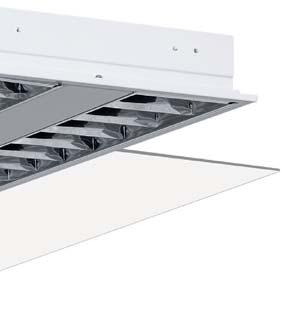

228 T5 VMR 297 / VMR 307 vestavná svítidla VMR Dolní optické části ( bc v objednacím čísle): 17 - mikropyramidový kryt v eloxovaném Al rámečku 18 - satine kryt v eloxovaném Al rámečku 19 - opálový kryt v eloxovaném Al rámečku 59 - opálový kryt v bíle lakovaném ocelovém rámečku 86 - dvojitá parabolická mřížka z matného Al 89 - dvojitá parabolická mřížka z leštěného Al 91 - parabolická mřížka s plochou bílou lamelou 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO Uspořádání optické části ( z v objednacím čísle): 0 - dva plné široké lemy 1 - dva děrované široké lemy (děrování S) 3 - dva boční plné plechové kryty 4 - dva boční děrované plechové kryty (děrování S) 5 - středový plný plechový kryt 6 - středový děrovaný plechový kryt (děrování S) 65 17/18/19/59 z=2 297/307 Samostatná svítidla VMR 297 a VMR 307 pro přímé osvětlení, šířka 297mm nebo 307mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, jedna třípólová svorkovnice, mřížka nebo spodní kryt MODUL 600 typ objednací číslo vnější rozměry montážní otvor A (mm) B (mm) C (mm) D (mm) VMR 297 1x14/24W bc 94z VMR 297 1x28/54W bc 94z VMR 297 1x35/49/80W bc 94z /99 z=0/1 86/89 z=3/4 297/307 VMR 297 2x14/24W bc 94z VMR 297 2x28/54W bc 94z VMR 297 2x35/49W bc 94z MODUL 625 typ objednací číslo vnější rozměry montážní otvor A (mm) B (mm) C (mm) D (mm) VMR 307 1x14/24W bc 94z VMR 307 1x28/54W bc 94z VMR 307 1x35/49/80W bc 94z VMR 307 2x14/24W bc 94z VMR 307 2x28/54W bc 94z VMR 307 2x35/49W bc 94z /89 z=5/6 86/89 z=2 297/ / /

229 T5 VMR 597/ VMR 622 / VMR 670 vestavná svítidla 91/99 z=5/ /622 07/08/09/39/49/91/99 z=0/ /99 z=1/2 597/ /89 z=5/6 597/ /89 z=3/4 86/89 z=3/4 86/89 z=3/4 597/ / /622 Dolní optické části ( bc v objednacím čísle): 07 - mikropyramidový kryt 08 - polykarbonátový prizmatický kryt satine 09 - polykarbonátový hladký opálový kryt 39 - vystupující hranatý hladký opálový kryt 49 - vystupující vypouklý hladký opálový kryt 17 - mikropyramidový kryt v eloxovaném Al rámečku 18 - satine kryt v eloxovaném Al rámečku 19 - opálový kryt v eloxovaném Al rámečku 59 - opálový kryt v bíle lakovaném ocelovém rámečku 86 - dvojitá parabolická mřížka z matného Al 89 - dvojitá parabolická mřížka z leštěného Al 91 - parabolická mřížka s plochou bílou lamelou 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO /622 17/18/19/59 z=1 597/622 86/89 z=7/8 86/89 z=7/8 597/622 Uspořádání optické části ( z v objednacím čísle): 9 - dva plné kryty a 3 mřížky 0 - dva děrované kryty a 3 mřížky (děrování S) 1 - tři plné kryty a 4 mřížky 2 - tři děrované kryty a 4 mřížky (děrování S) 3 - dva boční plné kryty a jedna mřížka uprostřed 4 - dva boční děrované kryty a jedna mřížka uprostřed (děrování S) 5 - středový plný kryt mezi dvěma mřížkama 6 - středový děrovaný kryt mezi dvěma mřížkama (děrování S) 7 - dva plné široké lemy a jedna mřížka uprostřed 8 - dva děrované široké lemy a jedna mřížka uprostřed (děrování S) /

230 55 VMR Samostatná svítidla VMR 597, VMR 622 a VMR 670 pro přímé osvětlení, šířka 597mm, 622mm nebo 670mm na lineární zářivky T5, patice G5, elektronický předřadník, 230V/50Hz, EEI= A2, F, IP20, jedna třípólová svorkovnice, mřížka nebo spodní kryt MODUL 600 typ objednací číslo vnější rozměry montážní otvor A (mm) B (mm) C (mm) D (mm) VMR 597 2x14W bc 25z VMR 597 2x24W bc 25z VMR 597 2x14/24W bc 95z VMR 597 3x14W bc 25z VMR 597 3x24W bc 25z VMR 597 3x14/24W bc 95z VMR 597 4x14W bc 25z VMR 597 4x24W bc 25z VMR 597 4x14/24W bc 95z MODUL 625 typ objednací číslo vnější rozměry montážní otvor A (mm) B (mm) C (mm) D (mm) VMR 622 2x14W bc 25z VMR 622 2x24W bc 25z VMR 622 2x14/24W bc 95z VMR 622 3x14W bc 25z VMR 622 3x24W bc 25z VMR 622 3x14/24W bc 95z VMR 622 4x14W bc 25z VMR 622 4x24W bc 25z VMR 622 4x14/24W bc 95z MODUL 675 typ objednací číslo vnější rozměry montážní otvor A (mm) B (mm) C (mm) D (mm) VMR 670 2x14W bc 25z VMR 670 2x24W bc 25z VMR 670 2x14/24W bc 95z VMR 670 3x14W bc 25z VMR 670 3x24W bc 25z VMR 670 3x14/24W bc 95z VMR 670 4x14W bc 25z VMR 670 4x24W bc 25z VMR 670 4x14/24W bc 95z

231 T5 VMR IP 54 vestavná svítidla Dolní optické části ( bc v objednacím čísle): 15 - prizmatický kryt v eloxovaném Al rámečku 17 - mikropyramidový kryt v eloxovaném Al rámečku 18 - satine kryt v eloxovaném Al rámečku 19 - opálový kryt v eloxovaném Al rámečku Samostatná svítidla VMR IP 54 pro přímé osvětlení, na lineární zářivky T5, patice G5, elektronický předřadník, 230V/50Hz, EEI= A2, F, IP54, jedna třípólová svorkovnice, spodní kryt vlepený do eloxovaného Al rámečku a zatěsněný vůči tělesu. Krytí IP 54 je zajištěno pouze ze spodní strany. Otočné montážní konzoly se šroubem jsou součástí svítidla. Způsob montáže: A, B, D MODUL 600 typ objednací číslo vnější rozměry montážní otvor A (mm) B (mm) C (mm)) D (mm) VMR 297 2x14/24W IP bc VMR 297 2x28/54W IP bc VMR 597 3x14W IP bc VMR 597 3x24W IP bc VMR 597 3x14/24W IP bc VMR 597 4x14W IP bc VMR 597 4x24W IP bc VMR 597 4x14/24W IP bc MODUL 625 typ objednací číslo vnější rozměry montážní otvor A (mm) B (mm) C (mm)) D (mm) VMR 309 2x14/24W IP bc VMR 309 2x28/54W IP bc VMR 622 3x14W IP bc VMR 622 3x24W IP bc VMR 622 3x14/24W IP bc VMR 622 4x14W IP bc VMR 622 4x24W IP bc VMR 622 4x14/24W IP bc

232 T5 VMR IP 65 vestavná svítidla VMR Dolní optické části ( bc v objednacím čísle): 17 - čiré bezpečnostní sklo s mikropyramidovým prizmatem vlepené v eloxovaném Al rámečku 18 - pískované bezpečnostní sklo vlepené v eloxovaném Al rámečku 86 - čiré bezpečnostní sklo s parabolickou matnou mřížkou v eloxovaném rámečku 89 - čiré bezpečnostní sklo s parabolickou lesklou mřížkou v eloxovaném rámečku Samostatná svítidla VMR IP 65 pro přímé osvětlení, na lineární zářivky T5, patice G5, elektronický předřadník, 230V/50Hz, EEI= A2, F, IP65, jedna třípólová svorkovnice, bezpečnostní sklo vlepené do eloxovaného rámečku. Těsnění na rámečku a nerezové šrouby přitahující rámeček k tělesu svítidla. Krytí IP 65 je zajištěno pouze ze spodní strany. Otočné montážní konzoly se šroubem jsou součástí svítidla. Způsob montáže: A, B /309 MODUL 600 typ objednací číslo vnější rozměry montážní otvor A (mm) B (mm) C (mm)) D (mm) VMR 297 2x14/24W IP bc VMR 297 2x28/54W IP bc /309 VMR 597 3x14W IP bc VMR 597 3x24W IP bc VMR 597 3x14/24W IP bc VMR 597 4x14W IP bc VMR 597 4x24W IP bc VMR 597 4x14/24W IP bc /622 MODUL 625 typ objednací číslo vnější rozměry montážní otvor A (mm) B (mm) C (mm)) D (mm) VMR 309 2x14/24W IP bc VMR 309 2x28/54W IP bc VMR 622 3x14W IP bc VMR 622 3x24W IP bc VMR 622 3x14/24W IP bc / /622 VMR 622 4x14W IP bc VMR 622 4x24W IP bc VMR 622 4x14/24W IP bc /

233 T5 VMR vestavná svítidla pro stropy s lištou FINE LINE Dolní optické části ( bc v objednacím čísle): 17 - mikropyramidový kryt v eloxovaném Al rámečku 18 - satine kryt v eloxovaném Al rámečku 19 - opálový kryt v eloxovaném Al rámečku 91 - parabolická mřížka s plochou bílou lamelou 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO AxB 9 CxD 1 15 MODUL Samostatná svítidla VMR 147 FL a VMR 297 FL pro přímé osvětlení, šířka 147mm nebo 297mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, jedna třípólová svorkovnice, mřížka nebo spodní kryt MODUL 600 typ objednací číslo vnější rozměry montážní otvor A (mm) B (mm) C (mm)) D (mm) VMR 147 FL 1x21/39W bc VMR 147 FL 1x21/39W bc VMR 147 FL 1x21/39W bc VMR 147 FL 1x21/39W bc VMR 147 FL 1x28/54W bc VMR 147 FL 1x28/54W bc VMR 147 FL 1x28/54W bc VMR 297 FL 1x21/39W bc VMR 297 FL 1x21/39W bc VMR 297 FL 1x21/39W bc VMR 297 FL 1x21/39W bc VMR 297 FL 1x28/54W bc VMR 297 FL 1x28/54W bc VMR 297 FL 1x28/54W bc VMR 297 FL 2x21/39W bc VMR 297 FL 2x21/39W bc VMR 297 FL 2x21/39W bc VMR 297 FL 2x21/39W bc VMR 297 FL 2x28/54W bc VMR 297 FL 2x28/54W bc VMR 297 FL 2x28/54W bc

234 55 VMR Dolní optické části ( z v objednacím čísle): 1 - plné kryty 2 - děrované kryty (děrování S) Samostatná svítidla VMR 597 FL, VMR 622 FL a VMR 670 FL pro přímé osvětlení, šířka 597mm, 622mm nebo 670mm, na lineární zářivky T5, patice G5, elektronický předřadník, 230V/50Hz, EEI= A2, F, IP20, jedna tří pólová svorkovnice, mřížka nebo spodní kryt MODUL 600 typ objednací číslo vnější rozměry montážní otvor A (mm) B (mm) C (mm)) D (mm) VMR 597 FL 2x14W bc 25z VMR 597 FL 2x24W bc 25z VMR 597 FL 2x14/24W bc 95z VMR 597 FL 3x14W bc 25z VMR 597 FL 3x24W bc 25z VMR 597 FL 3x14/24W bc 95z VMR 597 FL 4x14W bc 25z VMR 597 FL 4x24W bc 25z VMR 597 FL 4x14/24W bc 95z MODUL 625 typ objednací číslo vnější rozměry montážní otvor A (mm) B (mm) C (mm)) D (mm) VMR 622 FL 2x14W bc 26z VMR 622 FL 2x24W bc 26z VMR 622 FL 2x14/24W bc 96z VMR 622 FL 3x14W bc 26z VMR 622 FL 3x24W bc 26z VMR 622 FL 3x14/24W bc 96z /608/ /622/ /608/ /622/670 VMR 622 FL 4x14W bc 26z VMR 622 FL 4x24W bc 26z VMR 622 FL 4x14/24W bc 96z MODUL 675 typ objednací číslo vnější rozměry montážní otvor A (mm) B (mm) C (mm)) D (mm) VMR 670 FL 2x14W bc 27z VMR 670 FL 2x24W bc 27z VMR 670 FL 2x14/24W bc 97z /608/ /622/670 VMR 670 FL 3x14W bc 27z VMR 670 FL 3x24W bc 27z VMR 670 FL 3x14/24W bc 97z VMR 670 FL 4x14W bc 27z VMR 670 FL 4x24W bc 27z VMR 670 FL 4x14/24W bc 97z

235 T5 VMR REF vestavná svítidla COMPACT / / / / /622 Dolní optické části ( bc v objednacím čísle, děrování R): 51 - jeden polopropustný děrovaný kryt zářivek s rozptylnou fólií 52 - dva samostatné polopropustné děrované kryty zářivek s rozptylnou fólií a s mezerou uprostřed 57 - dva postranní děrované kryty s mikropyramidovým prizmatem uprostřed 86 - dva postranní děrované kryty s dvojitou parabolickou mřížkou z matného Al uprostřed 89 - dva postranní děrované kryty s dvojitou parabolickou mřížkou z leštěného Al uprostřed 99 - dva postranní děrované kryty s vysoce účinnou dvojitou parabolickou mřížkou z materiálu MIRO uprostřed /622 86/89/ /622 86/89/ /

236 VMR REF Samostatná svítidla VMR REF 597 a VMR REF 622 pro přímé osvětlení, šířka 597mm nebo 622mm, na kompaktní a lineární zářivky T5, patice 2G11 a G5, elektronický předřadník, 230V/50Hz, EEI= A2, F, IP20, jedna třípólová svorkovnice, zapuštěný nebo vystupující kryt z bíle lakovaného děrovaného plechu může být doplněn mřížkou bez středového reflektoru nebo spodním mikropyramidovým prizmatem. Do tělesa svítidla jsou vloženy dva vyjímatelné reflektory. MODUL 600 typ se zapuštěným s vystupujícím vnější rozměry montážní otvor krytem krytem A (mm) B (mm) C (mm) D (mm) VMR REF 597 1x55W bc bc VMR REF 597 2x55W bc bc VMR REF 597 2x14W bc bc VMR REF 597 2x24W bc bc VMR REF 597 2x14/24W bc bc VMR REF 597 3x14W bc bc VMR REF 597 3x24W bc bc VMR REF 597 3x14/24W bc bc VMR REF 597 4x14W bc bc VMR REF 597 4x24W bc bc VMR REF 597 4x14/24W bc bc MODUL 625 typ se zapuštěným s vystupujícím vnější rozměry montážní otvor krytem krytem A (mm) B (mm) C (mm) D (mm) VMR REF 622 1x55W bc bc VMR REF 622 2x55W bc bc VMR REF 622 2x14W bc bc VMR REF 622 2x24W bc bc VMR REF 622 2x14/24W bc bc VMR REF 622 3x14W bc bc VMR REF 622 3x24W bc bc VMR REF 622 3x14/24W bc bc VMR REF 622 4x14W bc bc VMR REF 622 4x24W bc bc VMR REF 622 4x14/24W bc bc

237 T5 VMR RWB vestavná svítidla COMPACT / / /622 86/89/ / /622 Dolní optické části ( bc v objednacím čísle, děrování R): 51 - jeden polopropustný děrovaný kryt zářivek s rozptylnou fólií 52 - dva samostatné polopropustné děrované kryty zářivek s rozptylnou fólií a s mezerou uprostřed 56 - dvojitá parabolická mřížka z matného Al (jen pro VMR RWB 297 a 309) 57 - dva postranní děrované kryty s mikropyramidovým prizmatem uprostřed (jen pro VMR RWB 597 a 622) 86 - dva postranní děrované kryty s dvojitou parabolickou mřížkou z matného Al uprostřed (jen pro VMR RWB 597 a 622) 89 - dva postranní děrované kryty s dvojitou parabolickou mřížkou z leštěného Al uprostřed (jen pro VMR RWB 597 a 622) 99 - dva postranní děrované kryty s vysoce účinnou dvojitou parabolickou mřížkou z materiálu MIRO uprostřed (jen pro VMR RWB 597 a 622) 597/ /622 86/89/ /

238 VMR RWB Samostatná svítidla VMR RWB pro přímo-nepřímé osvětlení, na kompaktní a lineární zářivky T5, patice 2G11 a G5, elektronický předřadník, 230V/50Hz, EEI= A2, F, IP20, jedna třípólová svorkovnice, zapuštěný nebo vystupující kryt z bíle lakovaného děrovaného plechu může být doplněn mřížkou bez středového reflektoru nebo spodním mikropyramidovým prizmatem. Reflektory tvoří vlastní těleso svítidla a nelze je ze svítidla vyjmout. Mezi reflektory a čely svítidla nejsou žádné spáry. MODUL 600 typ se zapuštěným s vystupujícím vnější rozměry montážní otvor krytem krytem A (mm) B (mm) C (mm) D (mm) VMR RWB 297 1x55W bc bc VMR RWB 297 2x14/24W bc bc VMR RWB 297 2x21/39W bc bc VMR RWB 297 2x28/54W bc bc VMR RWB 597 1x55W bc bc VMR RWB 597 2x55W bc bc VMR RWB 597 2x14/24W bc bc VMR RWB 597 3x14W bc bc VMR RWB 597 3x24W bc bc VMR RWB 597 3x14/24W bc bc VMR RWB 597 4x14W bc bc VMR RWB 597 4x24W bc bc VMR RWB 597 4x14/24W bc bc MODUL 625 typ se zapuštěným s vystupujícím vnější rozměry montážní otvor krytem krytem A (mm) B (mm) C (mm) D (mm) VMR RWB 309 1x55W bc bc VMR RWB 309 2x14/24W bc bc VMR RWB 309 2x21/39W bc bc VMR RWB 309 2x28/54W bc bc VMR RWB 622 1x55W bc bc VMR RWB 622 2x55W bc bc VMR RWB 622 2x14/24W bc bc VMR RWB 622 3x14W bc bc VMR RWB 622 3x24W bc bc VMR RWB 622 3x14/24W bc bc VMR RWB 622 4x14W bc bc VMR RWB 622 4x24W bc bc VMR RWB 622 4x14/24W bc bc / / / / /

239 T5 SMR přisazená a polozapuštěná svítidla 17 Použití: Dvou, tří a čtyřtrubicová svítidla vhodná pro osvětlení kanceláří, učeben, prodejen, chodeb a schodišť. Svítidla je možno připevnit na strop nebo pomocí konzoly částečně zapustit do sádrokartonových nebo rastrových podhledů o modulu 600 a 625mm. Světelné zdroje: - lineární zářivkové trubice T5 18 Dolní optické části (8. a 9. pozice objednacího čísla): 17 - mikropyramidový kryt v eloxovaném hliníkovém rámečku 18 - satine kryt v eloxovaném hliníkovém rámečku 86 - dvojitá parabolická mřížka z matného Al 89 - dvojitá parabolická mřížka z leštěného Al 86 Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk - standard 6 - RAL 9006 lesk - na přání 7 - RAL 9007 lesk - na přání 9 - stříbrná RAL 9006 mikrostruktura - na přání 238

240 Těleso: Zaoblené, zcela hladké svítidlo bez jediné rušivé spáry či mezery, je vyrobeno z ocelového plechu a povrchově upraveno práškovou vypalovací barvou Instalace: - částečné zapuštění do sádrokartonového nebo rastrového podhledu s použitím konzol SMR 310 nebo SMR přímá montáž na strop SMR Elektrická výbava: Standardně elektronický předřadník nebo univerzální předřadník OSRAM QUICKTRONIC INTELLIGENT QTi a třípólová bezšroubová svorkovnice. Varianty: - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI, s čidlem LS nebo LS/PD - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový systém Příslušenství a doplňky: Svítidla jsou dodávána bez příslušenství, pro montáž svítidla do podhledu je nutno objednat montážní konzoly. Svítidla SMR pro přímé osvětlení, šířka 310 nebo 620mm, na lineární zářivky T5, patice G5, elektronický předřadník, 230V/50Hz, EEI= A2, F, IP20, třípólová svorkovnice, mřížka nebo kryt v hliníkovém eloxovaném rámečku typ s krytem 17 s krytem 18 s mřížkou 86 s mřížkou 89 vnější rozměry montážní otvor A (mm) B (mm) C (mm) D (mm) SMR 310 2x21/39W a a a a SMR 310 2x28/54W a a a a SMR 310 2x35/49W a a a a SMR 310 2x80W a a a a SMR 620 3x14W a a a a SMR 620 3x24W a a a a SMR 620 3x14/24W a a a a SMR 620 4x14W a a a a SMR 620 4x24W a a a a SMR 620 4x14/24W a a a a Příslušenství ke svítidlům SMR typ objednací číslo SMR 310 konzoly (2ks) montážní konzoly SMR pro upevnění svítidla do podhledu SMR 620 konzoly (2ks) montážní konzoly SMR pro upevnění svítidla do podhledu

241 DLT

242 DLT 210 kruhová vestavná svítidla 241

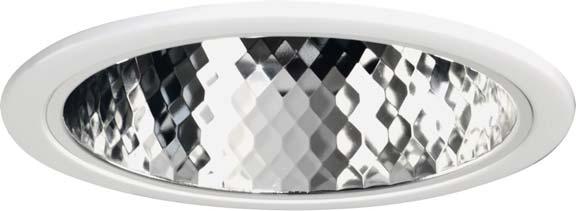

243 COMPACT DLT 210 kruhová vestavná svítidla LED Použití: Kruhová vestavná jedno a dvoutrubicová nebo LED svítidla s kovovým lakovaným límcem o průměru 210mm pro osvětlení kanceláří, společenských a reprezentačních prostor, chodeb, schodišť, recepcí, prodejen a bytů. Svítidla v krytí IP 65 je možno použít pro osvětlení venkovních prostor. Světelné zdroje: - kompaktní zářivky - LED světelné zdroje Barva svítidla ( a v objednacím čísle): 1 - bílá RAL standardní provedení 6 - RAL 9006 lesk - na přání 7 - RAL 9007 lesk - na přání 9 - stříbrná RAL 9006 mikrostruktura - na přání 02 Svítidla s lemem pro doplňky je možno vybavit těmito doplňky ( bc v objednacím čísle): 01 - čirý polykarbonátový kroužek v reflektoru svítidla (jen pro LED a dvoutrubicová svítidla) 02 - satine kroužek v reflektoru svítidla (jen pro LED a dvoutrubicová svítidla) 10 - čiré sklo o průměru 210mm se sloupky 10mm 20 - pískované sklo o průměru 210mm se sloupky 10mm 30 - čiré sklo o průměru 240mm s otvorem 68mm se sloupky 20mm 40 - pískované sklo o průměru 240mm s otvorem 68mm se sloupky 20mm 70 - čiré sklo o průměru 275mm s otvorem 68mm se sloupky 30mm 80 - pískované sklo o průměru 275mm s otvorem 68mm se sloupky 30mm 75 - čiré sklo o průměru 275mm s otvorem 68mm se sloupky 30mm a děrovaným kroužkem 88 - pískované sklo o průměru 275mm s otvorem 68mm se sloupky 30mm a děrovaným kroužkem 242

244 Těleso: Těleso svítidla s kovovým lakovaným lemem pro překrytí montážního otvoru nese veškeré elektrické komponenty. Těleso je upevněno do podhledu pomocí dvou montážních konzol a proti vyvracení je zajištěno stavitelnou podpěrou. Leštěný hliníkový fasetovaný reflektor je do tělesa připevněn pomocí šroubku nebo perek. Svítidlo je vyráběno v provedení s plným lemem nebo s lemem pro doplňky. U svítidel s vyšším krytím IP 65 ze spodní strany je do lemu svítidla pomocí tří šroubů připevněn kovový lakovaný kroužek se sklem a těsněním. U provedení s LED je optická část této verze svítidla navíc utěsněna proti vnikání nečistot a hmyzu i z horní strany. Použitý LED driver je v krytí IP 67. Konzoly pro připevnění svítidla do podhledu jsou součástí svítidla. DLT 210 Instalace: - přímá montáž vestavěním do podhledu nebo sádrokartonového stropu či stěny pomocí dvou konzol. Svítidla jsou dodávána včetně konzol pro montáž do stropu. Elektrická výbava: Standardně elektronický předřadník nebo LED driver a třípólová bezšroubová svorkovnice. Varianty: - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový systém v oddělené přístrojové části Svítidla DLT 210 pro přímé osvětlení, na kompaktní zářivky a LED světelný zdroj, elektronický předřadník nebo LED driver, 230V/50Hz, EEI= A2, F, IP20, jedna třípólová svorkovnice, leštěný fasetovaný reflektor Teplota chromatičnosti LED zdroje ( t v objednacím čísle) K (teple bílá) K (neutrální bílá) typ s plným lemem s lemem pro doplňky s krytím IP 65 a čirým sklem s krytím IP 65 a pískovaným sklem průměr lemu (mm) DLT 210 LED 7W t a t abc t a t a DLT 210 LED 14W t a t abc t a t a DLT 210 LED 21W t a t abc t a t a DLT 210 1x18W D/E a abc a a DLT 210 1x26W D/E a abc a a DLT 210 2x18W D/E a abc a a DLT 210 2x26W D/E a abc a a DLT 210 1x11W T/E HE a abc a a DLT 210 1x14W T/E HE a abc a a DLT 210 1x17W T/E HE a abc a a DLT 210 1x32W T/E a abc a a DLT 210 1x42W T/E a abc a a montážní otvor (mm) 243 GX24 GR14

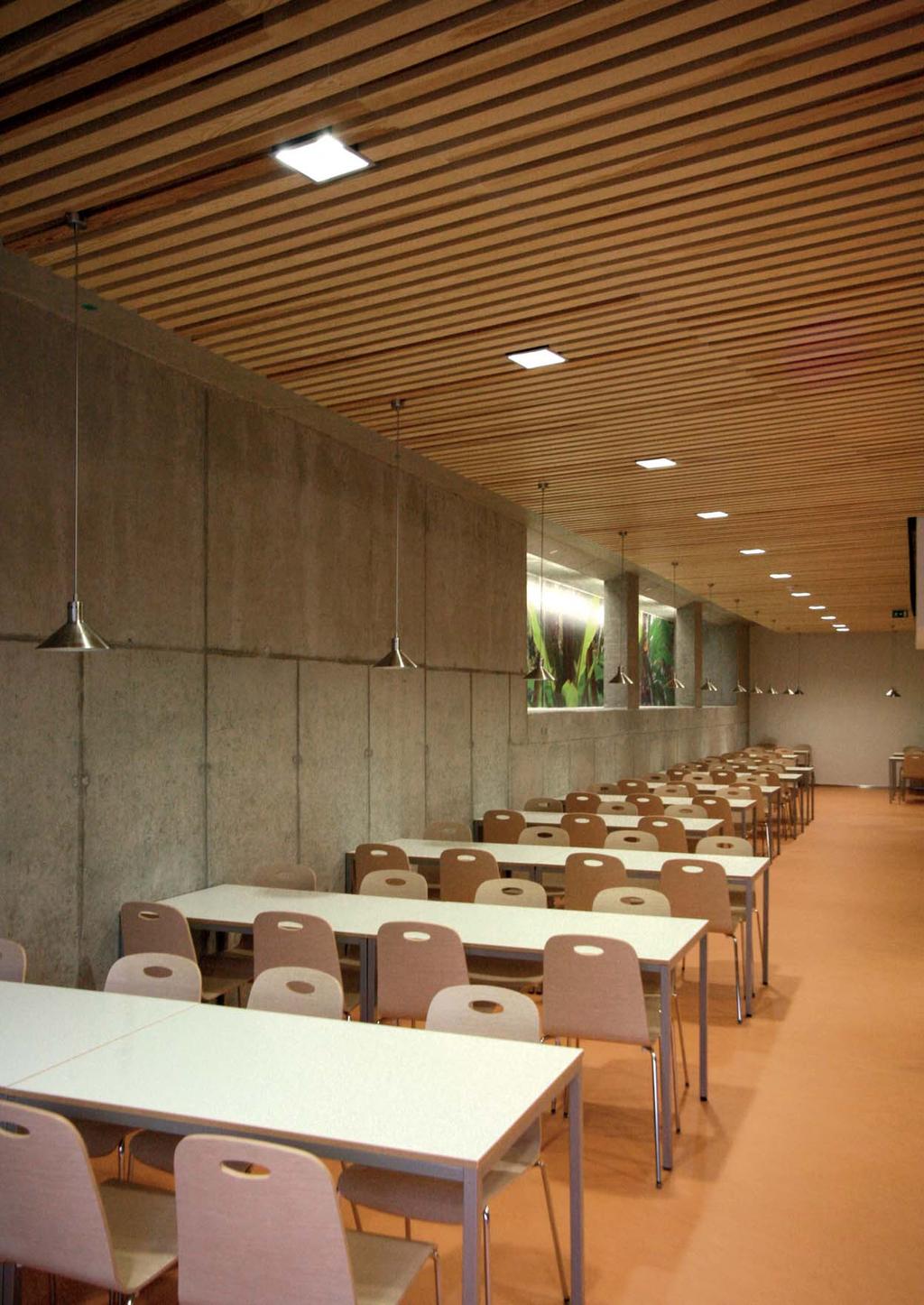

245 DLT-Q 244

246 D LT- Q samostatná vestavná svítidla 245

247 COMPACT DLT-Q 210 / DLT-Q 260 samostatná vestavná svítidla LED 86 Použití: Samostatná čtvercová vestavná jedno a dvoutrubicová svítidla kompaktních rozměrů pro osvětlení kanceláří, společenských a reprezentačních prostor, chodeb, schodišť, recepcí, prodejen a bytů. Světelné zdroje: - kompaktní zářivky - LED světelné zdroje 02 Barva svítidla ( a v objednacím čísle): 1 - bílá RAL standardní provedení 6 - RAL 9006 lesk - na přání 7 - RAL 9007 lesk - na přání 9 - stříbrná RAL 9006 mikrostruktura - na přání 89 Dolní optické části (8. a 9. pozice objednacího čísla): 00 - s reflektorem z matného Al 02 - pískované sklo 86 - dvojitá parabolická mřížka z matného Al (lze doplnit sklem s pískovaným lemem) 89 - dvojitá parabolická mřížka z leštěného Al (lze doplnit sklem s pískovaným lemem) 246

248 Těleso: Plášť svítidla je vyroben z lakovaného ocelového plechu. Konzoly pro připevnění svítidla do podhledu jsou součástí svítidla. Instalace: - přímá montáž vestavěním do podhledu nebo sádrokartonového stropu či stěny pomocí dvou konzol DLT-Q Elektrická výbava: Standardně elektronický předřadník nebo LED driver a třípólová bezšroubová svorkovnice. 228 Varianty: - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový systém - oddělená přístrojová část Příslušenství a doplňky: Svítidla jsou dodávána včetně konzol pro montáž do stropu nebo stěny. 228 Svítidlo bez skla: Svítidlo se sklem: Montážní otvor: L1 L1 L L2 Svítidla DLT-Q pro přímé osvětlení, na kompaktní zářivky a LED, elektronický předřadník nebo LED driver, 230V/50Hz, EEI= A2, F, IP20, jedna třípólová svorkovnice, reflektor nebo mřížka se středovým reflektorem Teplota chromatičnosti LED zdroje ( t v objednacím čísle) K (teple bílá) K (neutrální bílá) typ s reflektorem s mřížkou 86 s mřížkou 89 velikost svítidla L1 x L1 (mm) montážní otvor L3 x L3 (mm) DLT-Q 210 LED t a x x 195 DLT-Q 260 2x18W a a x x 245 DLT-Q 260 2x26W a a x x 245 Svítidla DLT-Q se sklem pro přímé osvětlení, na kompaktní zářivky a LED, elektronický předřadník nebo LED driver, 230V/50Hz, EEI= A2, F, IP20, jedna třípólová svorkovnice, reflektor nebo mřížka se středovým reflektorem a sklo Teplota chromatičnosti LED zdroje ( t v objednacím čísle) K (teple bílá) K (neutrální bílá) typ s pískovaným sklem 02 s mřížkou 86 a sklem s mřížkou 89 a sklem velikost svítidla L1 x L1 (mm) velikost skla L2 x L2 (mm) montážní otvor L3 x L3 (mm) DLT-Q 210 LED t a x x x 195 DLT-Q 260 2x18W a a a x x x 245 DLT-Q 260 2x26W a a a x x x

249 T5 DLT 420 / DLT 570 vestavná kruhová svítidla D Použití: Kruhová vestavná jednotrubicová svítidla o průměru 420 a 570mm pro osvětlení kanceláří, společenských a reprezentačních prostor, chodeb, schodišť, recepcí a prodejen. Světelné zdroje: - kruhové zářivky T5 Barva svítidla (7. pozice objednacího čísla): 1 - bílá RAL standardní provedení Dolní optické části (8. a 9. pozice objednacího čísla): 09 - opálový kryt bez rámečku 29 - opálový kryt v lakovaném rámečku 89 - kruhová dvojitá parabolická lesklá mřížka Těleso: Těleso svítidla je vyrobeno z bíle lakovaného ocelového plechu a je možno jej instalovat do sádrokartonových i rastrových podhledů. Součástí svítidla v provedení CP je bíle lakovaný stropní panel, který je možno velmi jednoduše vložit do rastrových podhledů o modulu 600, 625 nebo 675mm. Instalace: - přímá montáž vestavěním do podhledu nebo sádrokartonového stropu či stěny pomocí konzol. Svítidla jsou dodávána včetně konzol pro montáž do podhledu. - položením na T nosníky stropních podhledů o modulu 600, 625 nebo 675mm Elektrická výbava: Standardně elektronický předřadník a třípólová bezšroubová svorkovnice. Varianty: - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový systém v oddělené přístrojové části Svítidla DLT 420 a DLT 570 pro přímé osvětlení, na kruhové zářivky T5, elektronický předřadník, 230V/50Hz, EEI= A2, F, IP20, jedna třípólová svorkovnice typ s mřížkou 89 s mřížkou 89 s opálovým s opálovým krytem vnější montážní a sklem krytem v bíle lakovaném rozměry otvor D bez rámečku Al rámečku (mm) (mm) DLT 420 1x55W Ø 420 Ø 405 DLT 570 1x55W Ø 570 Ø 555 DLT 570 1x55W CP600A x 597 DLT 570 1x55W CP620A x 622 DLT 570 1x55W CP675A x 670 DLT 570 1x55W CP600B x 597 DLT 570 1x55W CP625B x 622 DLT 570 1x55W CP675B x

250 DLT

251 STEN 250

252 STEN samostatná vestavná svítidla 251

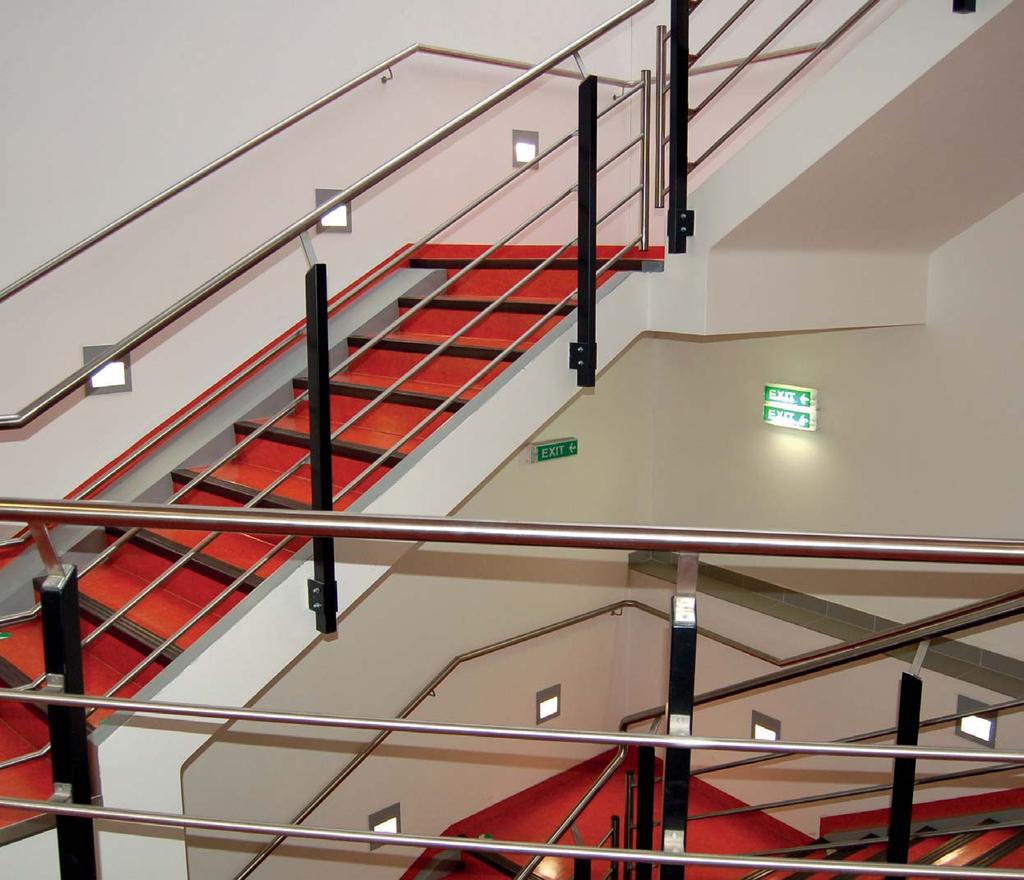

253 LED STEN 35 / STEN 80 / STEN 200 samostatná vestavná svítidla Použití: Samostatná LED svítidla pro orientační, noční a nouzové osvětlení chodeb, schodišť nemocnic, kinosálů a divadel. Svítidla jsou určena pro instalaci do stěn, příček a stropních panelů nebo sádrokartonu o tloušťce 12mm. Svítidla jsou mechanicky odolná a zabezpečená proti vnikání prachu. Světelné zdroje: - lineární LED světelné zdroje s Ra min. 80 a teplotou chromatičnosti 3000K nebo 4000K Dolní optická část (8. a 9. pozice objednacího čísla): 04 - polykarbonátový čirý kryt 08 - polykarbonátový prizmatický kryt satine 09 - polykarbonátový hladký opálový kryt Barva rámečku ( a v objednacím čísle): 0 - kartáčovaný nerez - na přání 1 - bílá RAL na přání 2 - černá RAL 9005 mat - na přání 6 - RAL 9006 lesk - standardní provedení 7 - RAL 9007 lesk - na přání 8 - elox - standardní provedení 9 - stříbrná RAL 9006 mikrostruktura - na přání 252

254 Těleso: Těleso svítidla je z eloxovaného hliníkového profilu nebo ocelového plechu a je opatřeno konzolou pro upevnění svítidla do sádrokartonu či panelu o tloušťce 12mm. Optická část je vlepena do rámečku, který je k tělesu svítidla připevněn pomocí šroubů. STEN Instalace: - přímá montáž připevněním do připraveného montážního otvoru v sádrokartonovém stropu nebo stěně pomocí konzol. Kryt svítidla překrývá montážní otvor a vystupuje 6mm ze stěny. Do přesně vyřezaného otvoru v sádrokartonu nebo panelu o tloušťce 12mm doporučujeme svítidlo vlepit akrylovým tmelem a připevnit pomocí konzoly. Elektrická výbava: Externí nebo interní LED driver, třípólová svorkovnice. Příslušenství a doplňky: Svítidla jsou dodávána včetně montážních konzol. Externí driver není součástí svítidla a je nutno jej objednat zvlášť. Vestavná svítidla STEN 35, na LED světelné zdroje, s externím LED driverem a napájením do 24VD- C/350mA, EEI= A2, F, IP40, s jednou dvoupólovou svorkovnicí, se satine krytem a montážní konzolou Teplota chromatičnosti LED zdroje ( t v objednacím čísle) K (teple bílá) K (neutrální bílá) 9 - RGB typ objednací číslo zdroj L1 (mm) L2 (mm) montážní otvor STEN 35D LED t W/24V DC/350mA EXT Ø 35 Ø 28 STEN 35 LED t a W/24V DC/350mA EXT x Vestavná svítidla STEN 80, na LED světelné zdroje, s integrovaným LED driverem na 230V/50Hz nebo s externím LED driverem a napájením do 24VDC/350mA, EEI= A2, F, IP40, s jednou třípólovou svorkovnicí, se satine nebo čirým krytem, dodávaná s montážní konzolou Teplota chromatičnosti LED zdroje ( t v objednacím čísle) K (teple bílá) K (neutrální bílá) 9 - RGB typ kryt s obdélníkem kryt s oválem kryt se čtverci kryt s kruhy zdroj kryt L1 x L2 (mm) montážní otvor (mm) STEN 80D LED t a t a t a t a W/24V DC/350mA EXT Ø 80 Ø 55 STEN 80 LED2 L t a t a t a t a W/24V DC/350mA EXT 80 x x 58 STEN 80 LED3 L t a t a t a t a W/24V DC/350mA EXT 80 x x 178 STEN 80 LED4 L t a t a t a t a W/24V DC/350mA EXT 80 x x 298 STEN 80 LED5 L t a t a t a t a W/230V/50Hz INT 80 x x 178 STEN 80 LED6 L t a t a t a t a W/230V/50Hz INT 80 x x 298 typ kryt s šipkami doleva/doprava kryt se čtverci nahoru/dolů kryt asymetrický čirý kryt asymetrický satine zdroj kryt L1 x L2 (mm) montážní otvor (mm) STEN 80D LED t a t a t a t a W24V DC/350mA EXT Ø 80 Ø 55 STEN 80 LED2 L t a t a t a t a W24V DC/350mA EXT 80 x x 58 STEN 80 LED3 L t a t a t a t a W24V DC/350mA EXT 80 x x 178 STEN 80 LED4 L t a t a t a t a W24V DC/350mA EXT 80 x x 298 STEN 80 LED5 L t a t a t a t a W/230V/50Hz INT 80 x x 178 STEN 80 LED6 L t a t a t a t a W/230V/50Hz INT 80 x x

255 Vestavná svítidla STEN 200, na LED světelné zdroje, s integrovaným LED driverem na 230V/50Hz nebo s externím LED driverem a napájením do 24VDC/350mA, EEI= A2, F, IP40, s jednou třípólovou svorkovnicí, se satine nebo čirým krytem, dodávaná s montážní konzolou Teplota chromatičnosti LED zdroje ( t v objednacím čísle) K (teple bílá) K (neutrální bílá) typ kryt se třemi obdélníky kryt se třemi ovály kryt s devíti čtverci kryt s devíti kruhy zdroj kryt L1 x L2 (mm) montážní otvor (mm) STEN 200 LED t a t a t a t a W/24V DC/350mA EXT 200 x x 55 STEN 200 LED t a t a t a t a W/24V DC/350mA EXT 200 x x 175 STEN 200 LED t a t a t a t a W/24V DC/350mA EXT 300 x x 175 STEN 200 LED t a t a t a t a W/230V/50Hz INT 200 x x 175 STEN 200 LED t a t a t a t a W/230V/50Hz INT 300 x x 175 typ kryt obdélníkový satine asymetrické bez krytu kryt asymetrický čirý kryt asymetrický satine zdroj kryt L1 x L2 (mm) montážní otvor (mm) STEN 200 LED t a t t a t a W/24V DC/350mA EXT 200 x x 55 STEN 200 LED t a t t a t a W/24V DC/350mA EXT 200 x x 175 STEN 200 LED t a t t a t a W/24V DC/350mA EXT 300 x x 175 STEN 200 LED t a t t a t a W/230V/50Hz INT 200 x x 175 STEN 200 LED t a t t a t a W/230V/50Hz INT 300 x x

256 T5 STEN 66 samostatná vestavná svítidla STEN Použití: Samostatná, jedno a dvoutrubicová svítidla pro osvětlení kanceláří, reprezentačních prostor, chodeb, schodišť, recepcí a prodejen. Svítidla jsou vyráběna v základní a dvojité délce. Jsou určena pro instalaci do stěn, příček a stropních panelů nebo sádrokartonu o tloušťce 12mm a vhodná pro přímé osvětlení interiérů. Ve speciální úpravě a při respektování montážních instrukcí je možné svítidla použít i pro osvětlení exteriérů. Světelné zdroje: - lineární zářivkové trubice T5 - lineární LED světelné zdroje s Ra min. 80 a teplotou chromatičnosti 3000K nebo 4000K Dolní optická část (8. a 9. pozice objednacího čísla): 07 - mikropyramidový kryt 08 - polykarbonátový prizmatický kryt satine 09 - polykarbonátový hladký opálový kryt 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO Barva svítidla (7. pozice objednacího čísla): 8 - elox - standardní provedení

257 68 Těleso: Těleso svítidla je vyrobeno z eloxovaného hliníkového profilu 70mm vysokého a 84mm širokého. Profil má lemy a konzoly pro montáž svítidla do stěny. Koncovky jsou k profilu přišroubovány. 66 Instalace: - přímá montáž vestavěním do sádrokartonového stropu nebo stěny pomocí konzol. Při tomto způsobu montáže je svítidlo v úrovni stropu a viditelná je 66mm široká část svítidla s odsazeným 50mm širokým optickým systémem - mřížkou nebo polykarbonátovým krytem. Doporučujeme svítidlo vlepit akrylovým tmelem do přesně vyřezaného otvoru v sádrokartonu nebo panelu o tloušťce 12mm a vruty přichytit panel do konzoly. 68 Elektrická výbava: Standardně univerzální elektronický předřadník OSRAM a třípólová bezšroubová svorkovnice. 66 Varianty: - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový bateriový systém 68 Příslušenství a doplňky: Svítidla jsou dodávána včetně konzol pro připevnění do stěny či stropu Samostatná svítidla STEN 66 pro přímé osvětlení, na lineární zářivky T5, patice G5, elektronický předřadník, 230V/50Hz, EEI= A2, F, IP20, s jednou třípólovou svorkovnicí, nepřerušovanou mřížkou nebo spodním krytem typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) montážní otvor STEN 66 1x14W x 590 STEN 66 1x21W x 890 STEN 66 1x28W x 1190 STEN 66 1x35W x 1490 STEN 66 2x1x21W x 1775 STEN 66 2x1x28W x 2375 STEN 66 2x1x35W x 2975 Svítidla STEN 66 IP 50 pro přímé osvětlení, na překryté lineární zářivky T5, patice G5, elektronický předřadník, 230V/50Hz, EEI= A2, F, IP50, s jednou třípólovou svorkovnicí, se spodním krytem a pojistkou proti neoprávněnému vniknutí do svítidla, která zároveň zajišťuje krytí svítidla proti vnikání prachu a hmyzu typ s mřížkou 99 s krytem 07 s krytem 08 s krytem 09 délka L (mm) montážní otvor STEN 66 1x14W IP x 590 STEN 66 1x21W IP x 890 STEN 66 1x28W IP x 1190 STEN 66 1x35W IP x 1490 STEN 66 2x1x21W IP x 1669 STEN 66 2x1x28W IP x 2269 STEN 66 2x1x35W IP x

258 STEN Svítidla STEN 66 LED DOT s LED 1,2W/350mA, bez napájecího zdroje Samostatná svítidla STEN 66 na LED světelné zdroje, elektronický napájecí zdroj, 230V/50Hz, EEI= A2, F, IP20, s jednou třípólovou svorkovnicí, se spodním krytem Teplota chromatičnosti LED zdroje ( t v objednacím čísle) K (teple bílá) K (neutrální bílá) typ s krytem 07 s krytem 08 s krytem 09 délka L (mm) montážní otvor (mm) STEN 66 LED DOT t x 67 STEN 66 LED L t t t x 201 STEN 66 LED L t t t x 321 STEN 66 LED L t t t x 590 STEN 66 LED L t t t x 890 STEN 66 LED L t t t x 1190 STEN 66 LED L t t t x 1490 STEN 66 LED L t t t x 1775 STEN 66 LED L t t t x 2375 STEN 66 LED L t t t x 2975 Svítidla STEN 66 LED DOT s LED 1,2W/350mA, bez napájecího zdroje Samostatná svítidla STEN 66 IP 50, na LED světelné zdroje, elektronický napájecí zdroj, 230V/50Hz, EEI= A2, F, IP50, s jednou třípólovou svorkovnicí, se spodním krytem a pojistkou proti neoprávněnému vniknutí do svítidla, která zároveň zajišťuje krytí svítidla proti vnikání prachu a hmyzu Teplota chromatičnosti LED zdroje ( t v objednacím čísle) K (teple bílá) K (neutrální bílá) typ s krytem 07 s krytem 08 s krytem 09 délka L (mm) montážní otvor (mm) STEN 66 LED DOT IP t x 67 STEN 66 LED L200 IP t t t x 201 STEN 66 LED L320 IP t t t x 321 STEN 66 LED L589 IP t t t x 590 STEN 66 LED L889 IP t t t x 890 STEN 66 LED L1189 IP t t t x 1190 STEN 66 LED L1489 IP t t t x 1490 STEN 66 LED L1774 IP t t t x 1775 STEN 66 LED L2374 IP t t t x 2375 STEN 66 LED L2974 IP t t t x

259 T5 PMR 100 samostatná přisazená a závěsná svítidla 08 Použití: Samostatná, 100mm široká a 100mm vysoká, jednotrubicová svítidla pro přímé osvětlení kanceláří, chodeb, schodišť, recepcí a prodejen. Světelné zdroje: - lineární zářivkové trubice T5 09 Dolní optické části (8. a 9. pozice objednacího čísla): 08 - polykarbonátový prizmatický kryt satine 09 - polykarbonátový hladký opálový kryt 81 - parabolická mřížka s parabolickým lesklým reflektorem a jednoduchou plochou bíle lakovanou lamelou 86 - dvojitá parabolická mřížka z matného Al 89 - dvojitá parabolická mřížka z leštěného Al 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO 86 Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk - standard 6 - RAL 9006 lesk - na přání 7 - RAL 9007 lesk - na přání 9 - stříbrná RAL 9006 mikrostruktura - na přání

260 Těleso: Plášť svítidla z ocelového plechu povrchově upraveného práškovou vypalovací barvou. 70 Instalace: - zavěšení na závěsy typ 03 - přímá montáž na strop PMR 100 Elektrická výbava: Standardně univerzální předřadník OSRAM QUICKTRONIC INTELLIGENT QTi, třípólová bezšroubová svorkovnice. 100 Varianty: - předřadník na jeden typ (příkon) zářivkové trubice - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI, s čidlem LS nebo LS/PD - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový systém 70 Příslušenství a doplňky: Svítidla jsou dodávána bez příslušenství, pro zavěšení svítidla doporučujeme objednat závěs (typ 03) pro přívod, transparentní přívodní kabel 1,2m dlouhý a závěs s niklovanou stropní krytkou. L Tip: Svítidla pro zavěšení je možno dodat s nainstalovanými a odzkoušenými světelnými zdroji, ochrannou fólií proti poškození optického systému svítidla během montáže a s nainstalovaným přívodním kabelem. 100 Samostatná svítidla PMR 100 pro přímé osvětlení, šířka 100mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, jedna třípólová svorkovnice, mřížka nebo spodní kryt typ s krytem 08 s mřížkou 81 s mřížkou 86 s mřížkou 89 s mřížkou 99 délka L (mm) PMR 100 1x21/39W a a a a a PMR 100 1x28/54W a a a a a PMR 100 1x35/49/80W a a a a a

261 PMR

262 PMR 160 přisazená a závěsná svítidla 261

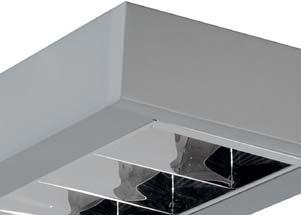

263 T5 PMR 160 samostatná přisazená a závěsná svítidla 08 Použití: Samostatná, 160mm široká a 55mm vysoká, jedno nebo dvoutrubicová svítidla pro osvětlení kanceláří, chodeb, schodišť, recepcí a prodejen. Svítidla jsou vyráběna v provedení pro přímé a přímo-nepřímé osvětlení. 0 Světelné zdroje: - lineární zářivkové trubice T Dolní optické části (8. a 9. pozice objednacího čísla): 08 - polykarbonátový prizmatický kryt satine 81 - parabolická mřížka s parabolickým lesklým reflektorem a jednoduchou plochou bíle lakovanou lamelou 86 - dvojitá parabolická mřížka z matného Al 89 - dvojitá parabolická mřížka z leštěného Al 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO Horní optické části (12. pozice objednacího čísla): 0 - s otvory v horní části svítidla pro přímo -nepřímé osvětlení (pouze pro zavěšení) 1 - plná horní část svítidla, přímé osvětlení (pro montáž svítidla na strop) 1 99 Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk - standard 6 - RAL 9006 lesk - na přání 7 - RAL 9007 lesk - na přání 9 - stříbrná RAL 9006 mikrostruktura - na přání 262

264 Těleso: Plášť svítidla z ocelového plechu povrchově upraveného práškovou vypalovací barvou. Pro přímo-nepřímé osvětlení jsou v horní části tělesa otvory. 160 Instalace: - zavěšení na závěsy typ 17 - přímá montáž na strop PMR 160 Elektrická výbava: Standardně univerzální předřadník OSRAM QUICKTRONIC INTELLIGENT QTi, třípólová bezšroubová svorkovnice Varianty: - předřadník na jeden typ (příkon) zářivkové trubice - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI, s čidlem LS nebo LS/PD - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový systém 103 Příslušenství a doplňky: Svítidla jsou dodávána bez příslušenství, pro zavěšení svítidla doporučujeme objednat závěs (typ 17) pro přívod, transparentní přívodní kabel 1,2m dlouhý a závěs s niklovanou stropní krytkou Tip: Svítidla pro zavěšení je možno dodat s nainstalovanými a odzkoušenými světelnými zdroji, ochrannou fólií proti poškození optického systému svítidla během montáže a s nainstalovaným přívodním kabelem. 103 L 160 Samostatná svítidla PMR 160 pro přímé osvětlení, šířka 160mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, jedna třípólová svorkovnice, mřížka bez středového reflektoru nebo spodní kryt typ s krytem 08 s mřížkou 81 s mřížkou 86 s mřížkou 89 s mřížkou 99 délka L (mm) PMR 160 1x14/24W a a a a a PMR 160 1x21/39W a a a a a PMR 160 1x28/54W a a a a a PMR 160 1x35/49/80W a a a a a PMR 160 2x14/24W a a a a a PMR 160 2x21/39W a a a a a PMR 160 2x28/54W a a a a a PMR 160 2x35/49W a a a a a PMR 160 2x80W a a a a a Samostatná svítidla PMR 160 pro přímo-nepřímé osvětlení, šířka 160mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, jedna třípólová svorkovnice, mřížka bez středového reflektoru nebo spodní kryt typ s krytem 08 s mřížkou 81 s mřížkou 86 s mřížkou 89 s mřížkou 99 délka L (mm) PMR 160 1x14/24W a a a a a PMR 160 1x21/39W a a a a a PMR 160 1x28/54W a a a a a PMR 160 1x35/49/80W a a a a a PMR 160 2x14/24W a a a a a PMR 160 2x21/39W a a a a a PMR 160 2x28/54W a a a a a PMR 160 2x35/49W a a a a a PMR 160 2x80W a a a a a

265 T5 PMR 160 MODUL modulová přisazená a závěsná svítidla Použití: Liniová,160mm široká a 55mm vysoká, jedno a dvoutrubicová svítidla pro osvětlení kanceláří, učeben, prodejen, chodeb a schodišť. Svítidla jsou určena pro spojování do řad a jsou vyráběna v provedení pro přímé a přímo-nepřímé osvětlení. Světelné zdroje: - lineární zářivkové trubice T5 Dolní optické části (8. a 9. pozice objednacího čísla): 08 - polykarbonátový prizmatický kryt satine 81 - parabolická mřížka s parabolickým lesklým reflektorem a jednoduchou plochou bíle lakovanou lamelou 86 - dvojitá parabolická mřížka z matného Al 89 - dvojitá parabolická mřížka z leštěného Al 99 - dvojitá parabolická mřížka s vysokou účinností z materiálu MIRO Horní optické části (12. pozice objednacího čísla): 0 - s otvory v horní části svítidla pro přímo -nepřímé osvětlení (pouze pro zavěšení) 1 - plná horní část svítidla, přímé osvětlení (pro montáž svítidla na strop) Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk - standard 6 - RAL 9006 lesk - na přání 7 - RAL 9007 lesk - na přání 9 - stříbrná RAL 9006 mikrostruktura - na přání

266 Těleso: Plášť svítidla z ocelového plechu povrchově upraveného práškovou vypalovací barvou. Pro přímo-nepřímé osvětlení jsou v horní části tělesa otvory. Na obou koncích tělesa jsou otvory pro připojení dalšího svítidla nebo koncovky. Instalace - zavěšení na závěsy typ 17 - přímá montáž na strop Elektrická výbava: Standardně univerzální předřadník OSRAM QUICKTRONIC INTELLIGENT QTi, dvě třípólové bezšroubové svorkovnice a průběžné vedení 3x1,5mm² PMR 160 MODUL Varianty: - předřadník na jeden typ (příkon) zářivkové trubice - dvě pětipólové svorkovnice a průběžné vedení 5x1,5mm² - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI, s čidlem LS nebo LS/PD - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový systém Příslušenství a doplňky: Svítidla jsou dodávána bez příslušenství, pro zavěšení svítidla doporučujeme objednat závěs (typ 17) pro přívod, transparentní přívodní kabel 1,2m dlouhý a závěs s niklovanou stropní krytkou. Pro spojení svítidel je nutno objednat spojku, pro zakončení řad svítidel je nutno objednat koncovku L 160 Modulová svítidla PMR 160 M pro přímé osvětlení, šířka 160mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě třípólové svorkovnice a průběžné vedení 3x1,5mm², mřížka bez středového reflektoru nebo spodní kryt typ s krytem 08 s mřížkou 81 s mřížkou 86 s mřížkou 89 s mřížkou 99 délka L (mm) PMR 160 M 1x21/39W a a a a a PMR 160 M 1x28/54W a a a a a PMR 160 M 1x35/49/80W a a a a a PMR 160 M 2x21/39W a a a a a PMR 160 M 2x28/54W a a a a a PMR 160 M 2x35/49W a a a a a PMR 160 M 2x80W a a a a a Modulová svítidla PMR 160 M pro přímo-nepřímé osvětlení, šířka 160mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě třípólové svorkovnice a průběžné vedení 3x1,5mm², mřížka bez středového reflektoru nebo spodní kryt typ s krytem 08 s mřížkou 81 s mřížkou 86 s mřížkou 89 s mřížkou 99 délka L (mm) PMR 160 M 1x21/39W a a a a a PMR 160 M 1x28/54W a a a a a PMR 160 M 1x35/49/80W a a a a a PMR 160 M 2x21/39W a a a a a PMR 160 M 2x28/54W a a a a a PMR 160 M 2x35/49W a a a a a PMR 160 M 2x80W a a a a a Koncovky a spojky ke svítidlům PMR 160 M typ objednací číslo PMR 160 M K1 koncovka z lakovaného ocelového plechu a Spojka přímá UNI K propojovací kabelový svazek 3 x 1,5mm 2, délka 400mm, pro propojení svítidel v řadě za sebou PMR 160 M K1 KONCOVKA Z LAKOVANÉHO OCELOVÉHO PLECHU 265

267 T5 PMR SPORT samostatná přisazená svítidla COMPACT Použití: Samostatná jedno až čtyřtrubicová svítidla pro osvětlení sportovišť a tělocvičen. Tato přisazená svítidla s kvalitním optickým systémem mají robustní ochranný kryt s vloženým čirým polykarbonátem zamezujícím vniknutí míčku nebo podobného předmětu do svítidla a pádu rozbitých světelných zdrojů ze svítidla na zem. 89 Světelné zdroje: - lineární zářivkové trubice T5 - kompaktní zářivky Dolní optické části (8. a 9. pozice objednacího čísla): 89 - dvojitá parabolická mřížka z leštěného Al a čirý polykarbonát vložené do ochranného krytu Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk - standard 6 - RAL 9006 lesk - na přání 7 - RAL 9007 lesk - na přání 266

268 Těleso: Plášť svítidla svařený z ocelového plechu povrchově upraveného práškovou vypalovací barvou. Instalace: - přímá montáž na strop PMR SPORT Elektrická výbava: Standardně elektronický předřadník, třípólová bezšroubová svorkovnice Varianty: - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový systém 657 L1 L2 Svítidla PMR SPORT, na kompaktní nebo lineární zářivky T5, patice 2G11 nebo G5, elektronický předřadník, 230V/50Hz, EEI= A2, F, IP40, jedna třípólová svorkovnice, lesklá parabolická mřížka s čirým polykarbonátem a ochranným krytem typ objednací číslo šířka L2 (mm) délka L1 (mm) PMR SPORT 1x21/39W a PMR SPORT 1x28/54W a PMR SPORT 1x35/49/80W a PMR SPORT 2x21/39W a PMR SPORT 2x28/54W a PMR SPORT 2x35/49W a PMR SPORT 2x80W a PMR SPORT 4x24W a PMR SPORT 4x55W a

269 PLT

270 PLT 210 válcová přisazená a závěsná svítidla 269

271 COMPACT PLT 210 válcová přisazená a závěsná svítidla LED Použití: Válcová přisazená a závěsná svítidla s kovovým lakovaným pláštěm o průměru 210mm pro osvětlení kanceláří, prodejen, společenských a reprezentačních prostor, chodeb, schodišť, vstupních hal a recepcí. Světelné zdroje: - kompaktní zářivky - LED světelné zdroje Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk - standardní provedení 6 - RAL 9006 lesk - na přání 7 - RAL 9007 lesk - na přání 9 - stříbrná RAL 9006 mikrostruktura - na přání Dolní optické části (8. a 9. pozice objednacího čísla): 00 - lesklý fazetovaný reflektor 10 - čiré sklo o průměru 210mm 20 - pískované sklo o průměru 210mm 270

272 Těleso: Válcové těleso svítidla je vyrobeno z ocelového plechu povrchově upraveného práškovou vypalovací barvou se vsazeným leštěným hliníkovým fasetovaným reflektorem. Svítidlo je vyráběno v provedení s plným lemem nebo s lemem pro doplňky. U svítidel s vyšším krytím optické části je do lemu svítidla pomocí tří šroubů připevněn kovový lakovaný kroužek se sklem a těsněním. U provedení s LED je tato verze svítidla navíc utěsněna proti vnikání nečistot a hmyzu do reflektoru i z horní strany. PLT 210 Instalace: - přímá montáž na strop - zavěšení na závěsy typ 733, který je nutno spolu s transparentním přívodním kabelem objednat zvlášť Elektrická výbava: Standardně elektronický předřadník nebo LED driver a třípólová bezšroubová svorkovnice. Varianty: - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový systém v oddělené přístrojové části Svítidla s lemy pro doplňky je možno vybavit těmito doplňky ( bc v objednacím čísle): 01 - čirý polykarbonátový kroužek v reflektoru svítidla (jen pro LED a dvoutrubicová svítidla) 02 - satine kroužek v reflektoru svítidla (jen pro LED a dvoutrubicová svítidla) 10 - čiré sklo o průměru 210mm se sloupky 10mm 20 - pískované sklo o průměru 210mm se sloupky 10mm Svítidla PLT 210 pro přímou montáž na strop, na kompaktní zářivky a LED světelné zdroje, elektronický předřadník nebo LED driver, 230V/50Hz, EEI= A2, F, IP40, jedna třípólová svorkovnice, leštěný fasetovaný reflektor Teplota chromatičnosti LED zdroje ( t v objednacím čísle) K (teple bílá) K (neutrální bílá) typ s plným lemem s lemem pro doplňky s krytím IP 40 a čirým sklem s krytím IP 40 a pískovaným sklem průměr (mm) výška (mm) PLT 210 LED 7W t a t abc t a t a PLT 210 LED 14W t a t abc t a t a PLT 210 LED 21W t a t abc t a t a PLT 210 1x18W D/E a abc a a PLT 210 1x26W D/E a abc a a PLT 210 2x18W D/E a abc a a PLT 210 2x26W D/E a abc a a PLT 210 1x11W T/E HE a abc a a PLT 210 1x14W T/E HE a abc a a PLT 210 1x17W T/E HE a abc a a PLT 210 1x32W T/E a abc a a PLT 210 1x42W T/E a abc a a Svítidla PLT 210 pro zavěšení, na kompaktní zářivky a LED světelné zdroje, elektronický předřadník nebo LED driver, 230V/50Hz, EEI= A2, F, IP40, jedna třípólová svorkovnice, leštěný fasetovaný reflektor Teplota chromatičnosti LED zdroje ( t v objednacím čísle) K (teple bílá) K (neutrální bílá) typ plným lemem s lemem pro doplňky s krytím IP 40 a čirým sklem s krytím IP 40 a pískovaným sklem průměr (mm) výška (mm) PLT 210 LED 7W t a t abc t a t a PLT 210 LED 14W t a t abc t a t a PLT 210 LED 21W t a t abc t a t a PLT 210 1x18W D/E a abc a a PLT 210 1x26W D/E a abc a a PLT 210 2x18W D/E a abc a a PLT 210 2x26W D/E a abc a a PLT 210 1x11W T/E HE a abc a a PLT 210 1x14W T/E HE a abc a a PLT 210 1x17W T/E HE a abc a a PLT 210 1x32W T/E a abc a a PLT 210 1x42W T/E a abc a a GX24 GR14

273 COMPACT PLT-Q samostatná přisazená svítidla LED Použití: Samostatná čtvercová přisazená svítidla kompaktních rozměrů pro osvětlení kanceláří, společenských a reprezentačních prostor, chodeb, schodišť, recepcí, prodejen a bytů. Světelné zdroje: - kompaktní zářivky - lineární zářivkové trubice T5 - LED světelné zdroje Barva svítidla ( a v objednacím čísle): 0 - provedení z nerezi - na přání 1 - bílá RAL standard 9 - stříbrná RAL 9006 mikrostruktura - na přání 01 Dolní optické části (8. a 9. pozice objednacího čísla): 01 - pískované sklo 02 - pískované sklo s čirým lemem 272

274 Těleso: Plášť svítidla je vyroben z lakovaného děrovaného ocelového plechu nebo z nerezového plechu se čtvercovými otvory. Svítidlo je kryto pískovaným sklem. Instalace: - přímá montáž svítidla na strop či stěnu PLT-Q Elektrická výbava: Standardně elektronický předřadník nebo LED driver a třípólová bezšroubová svorkovnice. Varianty: - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový systém L2 L1 Svítidla PLT-Q pro přímé osvětlení, na lineární zářivky T5, kompaktní zářivky a LED světelné zdroje, elektronický předřadník nebo LED driver, 230V/50Hz, EEI= A2, F, IP20, jedna třípólová svorkovnice, s pískovaným sklem bez lemu nebo s čirým lemem Teplota chromatičnosti LED zdroje ( t v objednacím čísle) K (teple bílá) K (neutrální bílá) typ těleso s mikroperforací těleso se čtvercovými otvory těleso z nerezi se čtvercovými otvory rozměry tělesa L1 (mm) rozměry skla L2 (mm) PLT-Q 200 1x18W a a x x PLT-Q 200 LED t a t a t x x PLT-Q 100 1x14W a a x x PLT-Q 265 2x a a x x PLT-Q 265 2x a a x x PLT-Q 265 LED t a t a t x x PLT-Q 300 2x18W a a x x PLT-Q 300 2x26W a a x x PLT-Q 300 LED t a t a t x x výška svítidla L3 (mm) 273

275 COMPACT PLT-C samostatná přisazená svítidla LED Použití: Samostatná kruhová přisazená svítidla se sklem. Svítidla kompaktních rozměrů jsou určena pro osvětlení chodeb, schodišť, recepcí, prodejen a bytů. Světelné zdroje: - kompaktní zářivky - LED světelné zdroje - kruhové zářivky T5 Barva svítidla ( a v objednacím čísle): 1 - bílá RAL standard 9 - stříbrná RAL 9006 mikrostruktura - na přání Dolní optické části (8. a 9. pozice objednacího čísla): 02 - pískované sklo s čirým lemem 274

276 Těleso: Plášť svítidla je vyroben z lakovaného děrovaného ocelového plechu. Svítidlo je kryto pískovaným sklem s čirým lemem. Instalace: - přímá montáž svítidla na strop či stěnu PLT-C Elektrická výbava: Standardně elektronický předřadník nebo LED driver a třípólová bezšroubová svorkovnice. Varianty: - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI Svítidla PLT-C pro přímé osvětlení, na kruhové a kompaktní zářivky a LED světelné zdroje, elektronický předřadník nebo LED driver, 230V/50Hz, EEI= A2, F, IP20, jedna třípólová svorkovnice, pískované sklo s čirým lemem Teplota chromatičnosti LED zdroje ( t v objednacím čísle) K (teple bílá) K (neutrální bílá) typ objednací číslo průměr tělesa (mm) průměr skla (mm) PLT-C 300 2x18W a PLT-C 300 2x26W a PLT-C 300 1x22W a PLT-C 300 LED t a

277 T5 AVAL samostatná přisazená svítidla pro speciální použití 06 Použití: Samostatná, 245mm široká, dvoutrubicová svítidla pro přímé osvětlení chodeb, místností a cel na policejních stanicích a ve věznicích. Pro svou mechanickou odolnost jsou rovněž vhodná pro osvětlení podchodů a vestibulů dopravních staveb a exponovaných míst ve školách. Svítidla byla vyvinuta na základě specifických požadavků a splňují následující standardy pro policejní a vězeňské prostory: - pevné a robustní těleso svítidla svařené z 2mm silného ocelového plechu zcela hladké a beze spár, bez jakékoli plochy nebo hrany, za kterou by bylo možno svítidlo uchopit a odtrhnout od podložky. Mechanická odolnost svítidla IK těleso těsně přiléhá ke stropu nebo stěně, beze spár pro prsty, nástroj nebo lano. - optická část svítidla je tvořena čirým 3mm silným polykarbonátovým prizmatem vlepeným do ocelového krytu svítidla. Kryt je do svítidla upevněn pomocí šroubů se speciální hlavou. Optická část tak nemůže být ze svítidla vyjmuta bez použití příslušného klíče. Těsnění mezi krytem a tělesem zajišťuje krytí svítidla IP 54 a snadné číštění svítidla. - svítidlo těsně přiléhá ke stropu a nelze otevřít bez speciálního nástroje. Není možné do svítidla nebo mezi svítidlo a strop cokoli uložit či ukrýt. Stejně tak není možný neoprávněný přístup k elektrickým částem svítidla. Světelné zdroje: - lineární zářivkové trubice T5 Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk - standard 6 - RAL 9006 lesk - na přání 7 - RAL 9007 lesk - na přání Dolní optické části (8. a 9. pozice objednacího čísla): 06 - polykarbonátové prizma o tloušťce 3mm vlepené do ocelového svařeného krytu svítidla. Upevnění krytu optické části je řešeno standardně šrouby s vnitřním šestihranem. Tyto šrouby mohou být nahrazeny speciálními šrouby dle požadavků zákazníka. 276

278 Těleso: Těleso svítidla je svařeno z ocelového plechu a je povrchově upravené práškovou vypalovací barvou. Horní část tělesa je vyztužena a je opatřena otvory pro přívodní kabel a pro upevnění svítidla na strop či stěnu. Instalace: - přímá montáž na strop či stěnu, případně do rohu AVAL Elektrická výbava: Standardně univerzální předřadník OSRAM QUICKTRONIC INTELLIGENT QTi, třípólová bezšroubová svorkovnice. 192 Varianty: - předřadník na jeden typ (příkon) zářivkové trubice - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI - nouzový zdroj s akumulátorem nebo s jednotkou pro připojení na centrální nouzový systém Samostatná svítidla AVAL, šířka 245mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP54, jedna třípólová svorkovnice, s polykarbonátovým prizmatickým krytem typ objednací číslo délka L (mm) AVAL 2x14/24W a AVAL C 2x14/24W rohové provedení a

279 ALFA 278

280 ALFA závěsná svítidla 279

281 T5 ALFA závěsná svítidla 00 Použití: Dvoutrubicová závěsná svítidla pro převážně nepřímé osvětlení kanceláří, reprezentačních prostor, chodeb, recepcí a prodejen. Svítidla lze použít samostatně nebo spojená do řad. Světelné zdroje: - lineární zářivkové trubice T5 Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk - standard 9 - stříbrná RAL 9006 mikrostruktura - na přání Dolní optické části (8. a 9. pozice objednacího čísla): 00 - děrovaný plech Horní optické části (12. pozice objednacího čísla): 5 - prizmatický kryt 280

282 Těleso: Těleso svítidla je vyrobeno z děrovaného plechu s plnými kovovými čely, povrchově upravené práškovou vypalovací barvou. Do tělesa je vložena rozptylná fólie a horní prizmatický kryt proti vnikání nečistot do svítidla ALFA Instalace - zavěšení na závěsy typ Elektrická výbava: Standardně univerzální předřadník OSRAM QUICKTRONIC INTELLIGENT QTi, dvě třípólové bezšroubové svorkovnice a průběžné vedení 3x1,5mm 2. Varianty: - předřadník na jeden typ (příkon) zářivkové trubice - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI - nouzový zdroj s akumulátorem nebo jednotkou pro připojení na centrální nouzový systém Příslušenství a doplňky: Svítidla jsou dodávána včetně přímé spojky pro spojení svítidel do řad. Pro zavěšení svítidla doporučujeme objednat závěs (typ 17) pro přívod, transparentní přívodní kabel 1,2m dlouhý a závěs s niklovanou stropní krytkou. L Samostatná svítidla ALFA, pro přímo-nepřímé osvětlení, šířka 242mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě třípólové svorkovnice a průběžné vedení 3x1,5mm 2 typ objednací číslo délka L (mm) ALFA 2x28/54W a ALFA 2x35/49W a

283 T5 ALFA T samostatná závěsná svítidla 00 Použití: Velmi subtilní dvoutrubicová závěsná svítidla pro převážně nepřímé osvětlení kanceláří, reprezentačních prostor, chodeb, recepcí a prodejen. Svítidla mohou být samostatná, nebo je lze spojovat do řad. Světelné zdroje: - lineární zářivkové trubice T5 Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk - standard 9 - stříbrná RAL 9006 mikrostruktura - na přání Dolní optické části (8. a 9. pozice objednacího čísla): 00 - děrovaný plech Horní optické části (12. pozice objednacího čísla): 0 - bez krytu 282

284 Těleso: Těleso svítidla je z děrovaného plechu s plnými koncovými čely, povrchově upravené práškovou vypalovací barvou. V tělese je vložena rozptylná fólie a leštěný reflektor pro zvýšení účinnosti. Svítidlo je shora otevřené ALFA T Instalace: - zavěšení na závěsy typ 17 Elektrická výbava: Standardně univerzální předřadník OSRAM QUICKTRONIC INTELLIGENT QTi, dvě třípólové bezšroubové svorkovnice a průběžné vedení 3x1,5mm 2. Varianty: - předřadník na jeden typ (příkon) zářivkové trubice - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI Příslušenství a doplňky: Svítidla jsou dodávána včetně přímé spojky pro spojení svítidel do řad. Pro zavěšení svítidla doporučujeme objednat závěs (typ 17) pro přívod, transparentní přívodní kabel 1,2m dlouhý a závěs s niklovanou stropní krytkou. L Samostatná svítidla ALFA T pro převážně nepřímé osvětlení, šířka 220mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě třípólové svorkovnice a průběžné vedení 3x1,5mm 2 typ objednací číslo délka L (mm) ALFA T 2x28/54W a ALFA T 2x35/49/80W a

285 ALFA W 284

286 ALFA W nástěnná svítidla 285

287 T5 ALFA W nástěnná svítidla 00 Použití: Jednotrubicová nástěnná svítidla pro převážně nepřímé osvětlení kanceláří, reprezentačních prostor, chodeb, recepcí a prodejen. Svítidla lze použít samostatně, nebo spojená do řad. Světelné zdroje: - lineární zářivkové trubice T5 Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk - standard 9 - stříbrná RAL 9006 mikrostruktura - na přání 5 Dolní optické části (8. a 9. pozice objednacího čísla): 00 - děrovaný plech Horní optické části (12. pozice objednacího čísla): 5 - prizmatický kryt 286

288 Těleso: Těleso svítidla je vyrobeno z děrovaného plechu s plnými kovovými čely, povrchově upravené práškovou vypalovací barvou. Do tělesa je vložena rozptylná fólie a horní prizmatický kryt proti vnikání nečistot do svítidla ALFA W Instalace: - montáž na stěnu 138 Elektrická výbava: Standardně univerzální předřadník OSRAM QUICKTRONIC INTELLIGENT QTi, dvě třípólové bezšroubové svorkovnice a průběžné vedení 3x1,5mm 2. Varianty: - předřadník na jeden typ (příkon) zářivkové trubice - stmívatelný předřadník s řídícím signálem 1-10V, DSI nebo DALI Příslušenství a doplňky: Svítidla jsou dodávána včetně přímé spojky pro spojení svítidel do řad L Nástěnná svítidla ALFA W pro přímo-nepřímé osvětlení, šířka 138mm, na lineární zářivky T5, patice G5, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, dvě třípólové svorkovnice a průběžné vedení 3x1,5mm 2 typ objednací číslo délka L (mm) ALFA W 1x14/24W a ALFA W 1x21/39W a ALFA W 1x28/54W a ALFA W 1x35/49/80W a

289 COMPACT ALFA WS nástěnná svítidla Použití: Samostatná jedno a dvoutrubicová nástěnná svítidla pro přímo-nepřímé osvětlení kanceláří, reprezentačních prostor, chodeb, schodišť, recepcí a prodejen. Světelné zdroje: - kompaktní zářivky 55W Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk - na přání 9 - stříbrná RAL 9006 mikrostruktura - standard Dolní optické části (8. a 9. pozice objednacího čísla): 05 - děrovaný plech a pískované sklo Horní optické části (12. pozice objednacího čísla): 0 - bez krytu 288

290 Těleso: Těleso svítidla je svařeno z ocelového plechu, povrchově upravené práškovou vypalovací barvou. Obdélníkové otvory v plášti jsou kryty pískovaným ohýbaným sklem. Svítidlo je shora otevřené. Instalace: - montáž na stěnu ALFA WS Elektrická výbava: Standardně elektronický předřadník, jedna třípólová bezšroubová svorkovnice. 2x , L Nástěnná svítidla ALFA WS pro přímo-nepřímé osvětlení, šířka 262mm, na kompaktní zářivky, patice 2G11, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, jedna třípólová svorkovnice typ objednací číslo délka L (mm) ALFA WS 1x55W a ALFA WS 2x55W a

291 COMPACT ALFA FSL stojanová svítidla 07 Použití: Stojanová svítidla vhodná pro lokální přímo-nepřímé osvětlení pracovišť. Vzhledem k vysokému podílu nepřímé složky jsou tato svítidla vhodná rovněž pro celkové nasvětlení kancelářských a společenských prostor. Stojanová svítidla lze v interiéru vhodně kombinovat se závěsnými a nástěnnými svítidly ALFA a ALFA T. Světelné zdroje: - kompaktní zářivky 55W nebo 80W Barva svítidla ( a v objednacím čísle): 1 - bílá RAL 9003 lesk/antik silver - na přání 7 - RAL 9007 lesk/antik silver - na přání u vybraných modelů 9 - stříbrná RAL 9006 mikrostruktura/antik silver - standard 08 Dolní optická část (8. a 9. pozice objednacího čísla): 07 - hlava svítidla s mikroperforací - otvory o průměru 2,5mm 08 - hlava svítidla s obdélníkovými otvory 60x5mm 290

292 Těleso: Stojanové svítidlo je sestaveno ze 3 částí - z masivní základny, pevného, výškově stavitelného nebo nestavitelného stojanu a hlavy. Základna obdélníkového tvaru je vyrobena z 10mm silného ocelového plechu povrchově upraveného práškovou barvou v odstínu silver antik. Stojan svítidla je k základně i hlavě svítidla připevněn vždy dvěma šrouby. Součástí stojanu je přívodní 3m dlouhý kabel se zástrčkou, jedno nebo dvouokruhový vypínač u nestmívatelných verzí nebo tlačítko pro zapínání/vypínání a ovládání stmívatelného předřadníku, popř. pro programování senzoru u stmívatelné verze. V hlavě svítidla, svařené z ocelového plechu, jsou nainstalovány elektronické předřadníky a trubice, popřípadě světelný senzor a čidlo přítomnosti. Hlava svítidla je vyráběna v provedení s malými kulatými otvory nebo s obdélníkovými otvory. Pro omezení jasů je do svítidla vložena rozptylná fólie. Stojan i hlava svítidla jsou standardně povrchově upraveny práškovou vypalovací barvou RAL 9006 mikrostruktura. Trubky stavitelného stojanu jsou chromované ALFA FSL Typ stojanu ( z v objednacím čísle): 8 - výškově stavitelný stojan - lakovaný eliptický hliníkový profil a dvě stavitelné trubky (výška mm) 9 - pevný stojan čtvercového průřezu 1925 mm vysoký 1925 Instalace: Svítidlo je dodáváno ve třech částech. Doporučujeme nejdříve sešroubovat stojan s podstavou a poté mechanicky a elektricky spojit stojan s hlavou. Elektrická výbava: Standardně elektronický předřadník nebo QTi DALI a LS/PD senzor, 3m dlouhá přívodní šňůra se zástrčkou. Příslušenství a doplňky: Svítidla jsou dodávána včetně příslušenství a montážního klíče Nestmívatelná svítidla ALFA FSL pro přímo-nepřímé osvětlení, na kompaktní zářivky, patice 2G11, elektronický předřadník, 230V/50Hz, EEI= A2, F, IP20, s jedno nebo dvouokruhovým vypínačem typ s perforací 07 s perforací 08 šířka (mm) délka (mm) výška (mm) ALFA FSL 2x55W a07 29z a08 29z /1925 ALFA FSL 2x80W a07 29z a08 29z /1925 ALFA FSL 4x55W a07 29z a08 29z /1925 Stmívatelná svítidla ALFA FSL pro přímo-nepřímé osvětlení, na kompaktní zářivky, patice 2G11, elektronický předřadník QTi DALI, 230V/50Hz, EEI= A2, F, IP20, tlačítkem pro ovládání typ s perforací 07 s perforací 08 šířka (mm) délka (mm) výška (mm) ALFA FSL 2x55W DIM a07 69z a08 69z /1925 ALFA FSL 2x80W DIM a07 69z a08 69z /1925 ALFA FSL 4x55W DIM a07 69z a08 69z /1925 Automaticky čidlem řízená stmívatelná svítidla ALFA FSL pro přímo-nepřímé osvětlení, na kompaktní zářivky, patice 2G11, elektronický předřadník QTi DALI, 230V/50Hz, EEI= A2, F, IP20, s čidlem osvětlenosti a přítomnosti a tlačítkem pro ovládání a programování typ s perforací 07 s perforací 08 šířka (mm) délka (mm) výška (mm) ALFA FSL 2x55W LS/PD a07 89z a08 89z /1925 ALFA FSL 2x80W LS/PD a07 89z a08 89z /1925 ALFA FSL 4x55W LS/PD a07 89z a08 89z /

293 SIGMA FSL / SIGMA TL 292

294 SIGMA FSL / SIGMA TL stojanová a stolní svítidla 293

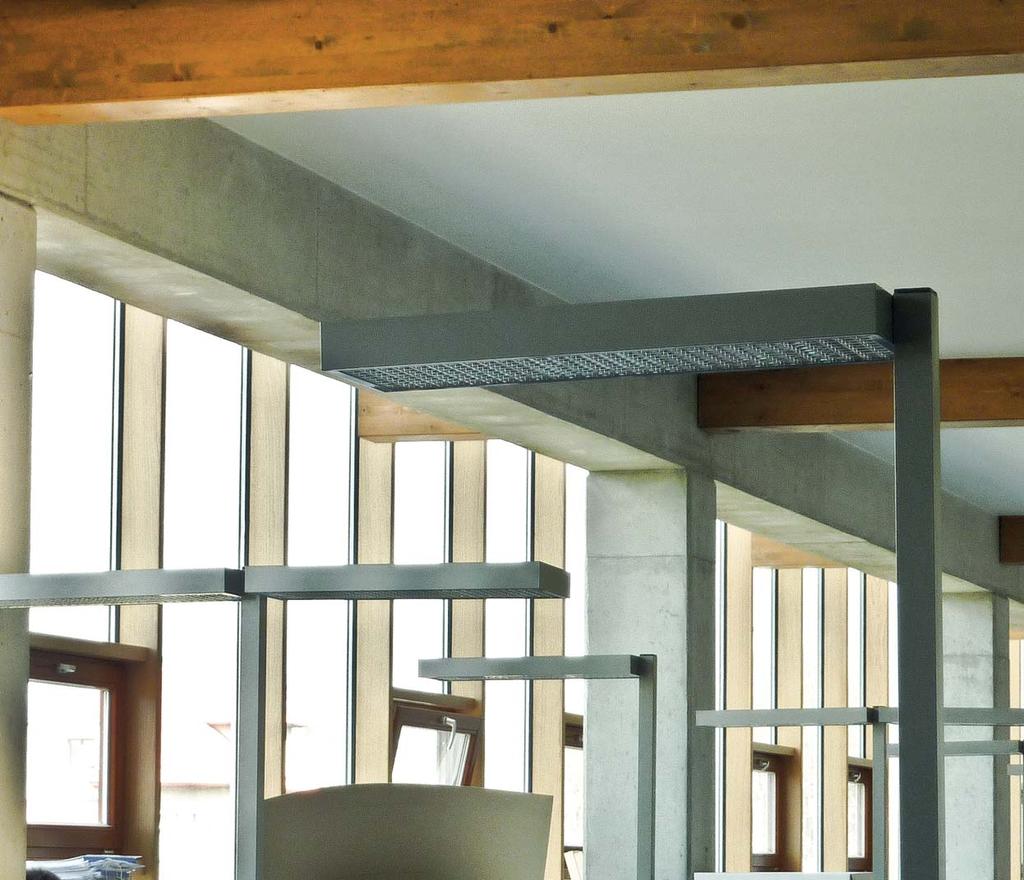

295 COMPACT SIGMA FSL / SIGMA TL stojanová a stolní svítidla 07 Použití: Stojanová a stolní svítidla vhodná pro lokální přímo-nepřímé osvětlení pracovišť. Vzhledem k vysokému podílu nepřímé složky jsou tato svítidla vhodná rovněž pro celkové nasvětlení kancelářských a společenských prostor. Vysoký světelný výkon je předurčuje nejen pro běžné kancelářské práce, ale rovněž pro zrakově náročné činnosti, které vyžadují vysokou hladinu osvětlenosti - až 1700 lx na pracovní ploše - například drobná montáž, šití, výtvarné a restaurátorské práce, rýsování, kontrolní operace apod. Světelné zdroje: - kompaktní zářivky 55W nebo 80W 93 Barva svítidla (7. pozice objednacího čísla): 7 - RAL 9007 lesk/antik silver - na přání u vybraných modelů 8 - elox/antik silver - na přání u vybraných modelů 9 - stříbrná RAL 9006 mikrostruktura/antik silver - standard Dolní optická část (8. a 9. pozice objednacího čísla): 07 - mikropyramidový kryt 93 - plastová pokovovaná parabolická rastrová mřížka 294

296 Těleso: Stojanové svítidlo je sestaveno ze 3 částí - z masivní základny, pevného, výškově nestavitelného stojanu a hlavy. Základna tvaru U je vyrobena z 10mm silného ocelového plechu povrchově upraveného práškovou barvou v odstímu silver antik. Stojan svítidla je k základně i hlavě svítidla připevněn vždy dvěma šrouby. Součástí stojanu je přívodní, 3m dlouhý kabel se zástrčkou, jedno nebo dvouokruhový vypínač u nestmívatelných verzí nebo tlačítko pro zapínání/vypínání a ovládání stmívatelného předřadníku, popř. pro programování senzoru u stmívatelné verze. V hlavě svítidla sestavené z hliníkových profilů jsou nainstalovány elektronické předřadníky a trubice nebo světelný senzor a čidlo přítomnosti. Elektricky jsou hlava a stojan spojeny pětipólovým konektorem. Stojan i hlava svítidla jsou standardně povrchově upraveny práškovou vypalovací barvou RAL 9006 mikrostruktura. Stolní svítidlo má kratší stojan a místo podstavy má třmen pro upevnění na desku stolu. Stolní svítidla jsou vyráběna v provedení s jednou nebo dvěma hlavami. Stolní svítidlo lze rovněž připevnit na stůl pomocí konzoly SIGMA TL KS3, montované zespod na desku stolu a procházející deskou stolu. Tuto konzolu je nutno objednat zvlášť. 640/ / SIGMA FSL / SIGMA TL Instalace: Svítidlo je dodáváno ve třech částech. Stojan s hlavou je nutno po propojení konektorů sešroubovat dvěma šrouby, poté je nutno sešroubovat stojan s podstavou nebo třmenem. Případný náklon hlavy svítidla je možno jednoduše korigovat stavěcím šroubem. Elektrická výbava: Standardně elektronický předřadník OSRAM QUICKTRONIC INTELLIGENT QTi nebo QTi DALI a LS/PD senzor Příslušenství a doplňky: Svítidla jsou dodávána včetně příslušenství a montážního klíče. Pro montáž stolního svítidla na desku stolu pomocí konzoly je nutno tuto konzolu objednat zvlášť. Konzola SIGMA TL KS3 - objednací číslo: Nestmívatelná svítidla SIGMA FSL a SIGMA TL se třmenem pro přímo-nepřímé osvětlení, na kompaktní zářivky, patice 2G11, elektronický předřadník, 230V/50Hz, EEI= A2, F, IP20, s jedno nebo dvouokruhovým vypínačem a s mřížkou nebo mikropyramidovým prizmatem typ s prizmatem 07 s mřížkou 93 šířka (mm) délka (mm) výška (mm) SIGMA FSL 2x55W SIGMA FSL 2x80W SIGMA FSL 4x55W SIGMA TL 2x55W SIGMA TL 2x2x55W Stmívatelná svítidla SIGMA FSL a SIGMA TL se třmenem pro přímo-nepřímé osvětlení, na kompaktní zářivky, patice 2G11, elektronický předřadník QTi, 230V/50Hz, EEI= A2, F, IP20, s tlačítkem a s mřížkou nebo mikropyramidovým prizmatem typ s prizmatem 07 s mřížkou 93 šířka (mm) délka (mm) výška (mm) SIGMA FSL 2x55W DIM SIGMA FSL 2x80W DIM SIGMA FSL 4x55W DIM SIGMA TL 2x55W DIM SIGMA TL 2x2x55W DIM Automaticky čidlem řízená stmívatelná svítidla SIGMA FSL pro přímo-nepřímé osvětlení, na kompaktní zářivky, patice 2G11, elektronický předřadník QTi DALI, 230V/50Hz, EEI= A2, F, IP20, s čidlem osvětlenosti a přítomnosti, s tlačítkem a mikropyramidovým prizmatem typ s prizmatem 07 s mřížkou 93 šířka (mm) délka (mm) výška (mm) SIGMA FSL 2x55W LS/PD SIGMA FSL 2x80W LS/PD SIGMA FSL 4x55W LS/PD

297 KRYTY (bez rámečku: 8. a 9. pozice objednacího čísla) RÁMEČKY (8. pozice objednacího čísla) ZÁVĚSY (Standardní délka závěsů 1,2m) mikropyramidový kryt kryt bez rámečku Typ polykarbonátový prizmatický kryt satine kryt v Al rámečku Stropní krytky polykarbonátový hladký opálový kryt 09 zde kombinace 17: eloxovaný Al rámeček s mikropyramidovým prizmatickým krytem (v rámečku: 9. pozice objednacího čísla) čirý kryt kryt v lakovaném Al rámečku 2 kuličkové prizma 5 zde kombinace 29: lakovaný Al rámeček s opálovým krytem dražkované prizma mikropyramidový kryt kryt v ocelovém rámečku a a a a a satiné kryt 8 zde kombinace 55: lakovaný ocelový rámeček s kuličkovým prizmatickým krytem a00 LLL a00 LLL a00 LLL a00 LLL 6 L(mm) opálový kryt a a a a a MŘÍŽKY (8. a 9. pozice objednacího čísla) 7 Rozteč mezi lanky - L (mm) LAMBDA BETA DELTA 217 LAMBDA 153 SYSTEM 130 BETA 200 SYSTEM 130 DELTA T LAMBDA 153 MODUL 130 BETA 200 MODUL 130 DELTA T dvojitá parabolická mřížka - parabolické reflektory i lamely z matného Al plechu LAMBDA BETA KAPA LAMBDA T 148 SEVEN 171 (prizma) 107 PMR LAMBDA T SEVEN 171 (mřížka) 157 ALFA 153 Barva stropní krytky - a 1 - bílá 5 - nikl 9 - RAL 9006 stříbrná mikrostruktura 89 dvojitá parabolická mřížka - parabolické reflektory i lamely z leštěného Al plechu BARVY ( a v objednacím čísle, 7. pozice v objednacím čísle) 91 parabolická mřížka - parabolické reflektory a ploché bílé lamely 93 plastová pokovená parabolická rastrová mřížka 99 vysoce účinná dvojitá parabolická mřížka - parabolické reflektory i lamely z materiálu MIRO 1 RAL 9003 bílá lesk 2 černá 4 RAL jiná 6 RAL 9006 stříbrná lesk 7 RAL 9007 lesk 8 přírodní elox 9 RAL 9006 stříbrná mikrostruktura 4: po dohodě je možné objednat svítidla i v jiném odstínu RAL
