TECHNICKÝ KATALOG 2018

Transkript

1 TECHNICKÝ KATALOG 2018 Vývoj, výroba a realizace exkluzivních interiérových dveřních systémů

2 OBSAH TECHNICKÉHO KATALOGU 3 VARIANTY OTEVÍRÁNÍ SKRYTÝCH DVEŘÍ A SCHÉMA PŘECHODŮ PODLAH 4-5 PŘEHLED PRODUKTŮ A SYSTÉMŮ DORSIS 6-9 DVEŘE SE SKRYTOU ZÁRUBNÍ DURUS DVEŘE SE SKRYTOU ZÁRUBNÍ FORTIUS 14 DVEŘE SE SKRYTOU ZÁRUBNÍ FORTIUS BEZ HORNÍHO NADPRAŽÍ 15 DVEŘE SE SKRYTOU ZÁRUBNÍ FORTIUS S NADSVĚTLÍKEM DVEŘE SE SKRYTOU ZÁRUBNÍ FORTIUS S OBKLADEM 20 DVEŘE SE SKRYTOU ZÁRUBNÍ FORTIUS XR 21 AKUSTICKÉ DVEŘE SE SKRYTOU ZÁRUBNÍ FORTIUS AKUSTIK DVEŘE V LÍCI STĚNY SE SKRYTOU A RÁMOVOU ZÁRUBNÍ FORTIUS WOODY PROTIPOŽÁRNÍ DVEŘE SE SKRYTOU ZÁRUBNÍ FORTIUS EI BEZPEČNOSTNÍ DVEŘE SE SKRYTOU ZÁRUBNÍ SAFETY RC2 38 CELOSKLENĚNÉ DVEŘE VITRUM 39 SKRYTÝ ÚLOŽNÝ SYSTÉM VANUS SKRYTÁ SOKLOVÁ LIŠTA LINUS 13, DVEŘE S BEZOBLOŽKOVÝM POUZDREM BELPORT PIVOTOVÉ DVEŘE AXON RÁMOVÉ PŘÍČKY DIGERO

3 VARIANTY OTEVÍRÁNÍ SKRYTÝCH DVEŘÍ A SCHÉMA PŘECHODŮ PODLAH lícující strana A P ven B L ven C P dovnitř D L dovnitř lícující strana Skryté zárubně DURUS a FORTIUS L dovnitř P ven lícující strana Bezobložková pouzdra BELPORT 50 světlost 20 podlahu protáhnout až do ústí pouzdra 3

4 PŘEHLED PRODUKTŮ A SYSTÉMŮ DORSIS DURUS 45 základní řada dveří se skrytou zárubní do výšky 2300 mm PLNÉ 1S 2S 5S 4S s horním nadpražím bez horního nadpraží se šikminou FORTIUS exkluzivní řada dveří se skrytou zárubní do výšky až 3500 mm s možností variantního provedení PLNÉ 1S 2S 5S 4S s horním nadpražím bez horního nadpraží se šikminou FORTIUS AKUSTIK protihlukové řešení dveří se skrytou zárubní s certifikovanou zvukovou izolací do výšky 2600 mm s nadsvětlíkem s nadsvětlíkem bez horního a horním nadpraží nadpražím 36,5 db 32,5 db POUZE V KOMPLETU DVEŘE - ZÁRUBEŇ PLNÉ PLNÉ LINIE 2S s horním nadpražím FORTIUS WOODY dveře v líci se stěnou se skrytou a rámovou zárubní do výšky 2700 mm PLNÉ 4S s horním nadpražím FORTIUS EI 30 protipožární řešení dveří se skrytou zárubní s odolností 30 min. do výšky 2600 mm POUZE V KOMPLETU DVEŘE - ZÁRUBEŇ PLNÉ LINIE 2S s horním nadpražím FORTIUS SAFETY RC2 bezpečnostní řešení interiérových dveří se skrytou zárubní do výšky až 2600 mm s možností protipožárního a akustického řešení POUZE V KOMPLETU DVEŘE - ZÁRUBEŇ 4 PLNÉ s horním nadpražím

5 PŘEHLED PRODUKTŮ A SYSTÉMŮ DORSIS VITRUM celoskleněné dveře ve skryté zárubni FORTIUS do výšky 2700 mm ČIRÉ SATINÁTO s horním nadpražím bez horního nadpraží VANUS systémové řešení dveří ve skryté zárubni s otevíráním na PUSH-UP PLNÉ LINUS skrytý sokl včetně koncovek ke skrytým zárubním s možností prosvětlením LED páskem LINUS 13 LINUS 15 BELPORT systémové řešení posuvných dveří do bezobložkového pouzdra šířky do 1500 mm a výšky do 2700 mm PLNÉ 4S CELOSKLO jednokřídlé provedení dvoukřídlé provedení jednokřídlé provedení bez dorazového profilu AXON systém pivotových dveří šířky do 2250 mm, výšky až 3000 mm a hmotnosti do 150 kg mm mm GLASS FRAME WOOD osa otáčení 61, 80, 178 mm osa otáčení 1/3 a 1/2 DIGERO rámová hliníková a ocelová příčka 4S VARIANTA - A VARIANTA - B VARIANTA - C VARIANTA - D VARIANTA - E 5

6 DURUS 45 ZDIVO DVEŘE SE SKRYTOU ZÁRUBNÍ OTEVÍRÁNÍ DOVNITŘ MODELOVÉ PŘÍKLADY PRO JMENOVITÉ ROZMĚRY mm šířka+120 / výška+60 ZÁRUBNĚ šířka+98 / výška / / / / / / / / / 2349 minimální tloušťka příčky 90 mm pro jmenovitý rozměr vyšší než 2300 mm jsou určeny skryté zárubně FORTIUS Osazení zárubně před dokončením omítky rozměr stavebního otvoru (světlost + 60 mm) Po zaomítání pravé dovnitř 45 Varianta pro monolitické příčky, nosné zdivo a atypické provedení 30 (světlost + 60 mm) levé dovnitř v případě osazení padacího prahu je spára pod dveřmi 7mm 6

7 DURUS 45 ZDIVO DVEŘE SE SKRYTOU ZÁRUBNÍ OTEVÍRÁNÍ VEN MODELOVÉ PŘÍKLADY PRO JMENOVITÉ ROZMĚRY mm šířka+120 / výška+60 ZÁRUBNĚ šířka+98 / výška / / / / / / / / / 2349 minimální tloušťka příčky 90 mm pro jmenovitý rozměr vyšší než 2300 mm jsou určeny skryté zárubně FORTIUS Osazení zárubně před dokončením omítky rozměr stavebního otvoru (světlost + 60 mm) Po zaomítání pravé ven 45 Varianta pro monolitické příčky, nosné zdivo a atypické provedení 40 (světlost + 40 mm) levé ven v případě osazení padacího prahu je spára pod dveřmi 7mm 7

8 DURUS 45 SDK DVEŘE SE SKRYTOU ZÁRUBNÍ OTEVÍRÁNÍ DOVNITŘ MODELOVÉ PŘÍKLADY PRO JMENOVITÉ ROZMĚRY mm šířka+120 / výška+60 ZÁRUBNĚ šířka+98 / výška / / / / / / / / / 2349 minimální tloušťka příčky 100 mm pro jmenovitý rozměr vyšší než 2300 mm jsou určeny skryté zárubně FORTIUS Osazení zárubně před dokončením jednoduchého opláštění SDK rozměr stavebního otvoru (světlost + 60 mm) Jednoduché opláštění SDK pravé dovnitř 45 Dvojité opláštění SDK před montáží zárubně nutno instalovat první záklop SDK levé dovnitř v případě osazení padacího prahu je spára pod dveřmi 7mm 8

9 DURUS 45 SDK DVEŘE SE SKRYTOU ZÁRUBNÍ OTEVÍRÁNÍ VEN MODELOVÉ PŘÍKLADY PRO JMENOVITÉ ROZMĚRY mm šířka+120 / výška+60 ZÁRUBNĚ šířka+98 / výška / / / / / / / / / 2349 minimální tloušťka příčky 100 mm pro jmenovitý rozměr vyšší než 2300 mm jsou určeny skryté zárubně FORTIUS Osazení zárubně před dokončením jednoduchého opláštění SDK rozměr stavebního otvoru (světlost + 60 mm) Jednoduché opláštění SDK pravé ven 45 Dvojité opláštění SDK před montáží zárubně nutno instalovat první záklop SDK v případě osazení padacího prahu je spára pod dveřmi 7mm levé ven 9

10 FORTIUS ZDIVO DVEŘE SE SKRYTOU ZÁRUBNÍ OTEVÍRÁNÍ DOVNITŘ MODELOVÉ PŘÍKLADY PRO JMENOVITÉ ROZMĚRY mm šířka+120 / výška+60 ZÁRUBNĚ šířka+98 / výška / / / / / / / / / 2749 minimální tloušťka příčky 90 mm Osazení zárubně před dokončením omítky rozměr stavebního otvoru (světlost + 60 mm) 5 Po zaomítání Varianta pro monolitické příčky, nosné zdivo a atypické provedení pravé dovnitř 30 (světlost + 60 mm) levé dovnitř 80 v případě osazení padacího prahu je spára pod dveřmi 7mm 10

11 FORTIUS ZDIVO DVEŘE SE SKRYTOU ZÁRUBNÍ OTEVÍRÁNÍ VEN MODELOVÉ PŘÍKLADY PRO JMENOVITÉ ROZMĚRY mm šířka+120 / výška+60 ZÁRUBNĚ šířka+98 / výška / / / / / / / / / 2749 minimální tloušťka příčky 90 mm Osazení zárubně před dokončením omítky rozměr stavebního otvoru (světlost + 60 mm) 5 Po zaomítání Varianta pro monolitické příčky, nosné zdivo a atypické provedení 40 pravé ven (světlost + 40 mm) 80 v případě osazení padacího prahu je spára pod dveřmi 7mm levé ven 11

12 FORTIUS SDK DVEŘE SE SKRYTOU ZÁRUBNÍ OTEVÍRÁNÍ DOVNITŘ MODELOVÉ PŘÍKLADY PRO JMENOVITÉ ROZMĚRY mm šířka+120 / výška+60 ZÁRUBNĚ šířka+98 / výška / / / / / / / / / 2749 minimální tloušťka příčky 100 mm Osazení zárubně před dokončením jednoduchého opláštění SDK rozměr stavebního otvoru (světlost + 60 mm) Jednoduché opláštění SDK pravé dovnitř Dvojité opláštění SDK před montáží zárubně nutno instalovat první záklop SDK levé dovnitř 5 v případě osazení padacího prahu je spára pod dveřmi 7mm 12

13 FORTIUS SDK DVEŘE SE SKRYTOU ZÁRUBNÍ OTEVÍRÁNÍ VEN MODELOVÉ PŘÍKLADY PRO JMENOVITÉ ROZMĚRY mm šířka+120 / výška+60 ZÁRUBNĚ šířka+98 / výška / / / / / / / / / 2749 minimální tloušťka příčky 100 mm Osazení zárubně před dokončením jednoduchého opláštění SDK rozměr stavebního otvoru (světlost + 60 mm) Jednoduché opláštění SDK pravé ven Dvojité opláštění SDK před montáží zárubně nutno instalovat první záklop SDK 5 v případě osazení padacího prahu je spára pod dveřmi 7mm levé ven 13

14 5 FORTIUS ZDIVO SDK DVEŘE SE SKRYTOU ZÁRUBNÍ BEZ HORNÍHO NADPRAŽÍ OTEVÍRÁNÍ DOVNITŘ / VEN MODELOVÉ PŘÍKLADY PRO JMENOVITÉ ROZMĚRY mm KONSTRUKCE STROPU šířka+120 / výška ZÁRUBNĚ šířka+98 / výška 700 / / / / / / / / / 2800 VARIANTA ZDIVO Po zaomítání = rozměr stavebního otvoru VARIANTA SDK Jednoduché opláštění pravé dovnitř 5 levé ven v případě osazení padacího prahu je spára pod dveřmi 7mm 14

15 FORTIUS ZDIVO SDK DVEŘE SE SKRYTOU ZÁRUBNÍ S NADSVĚTLÍKEM OTEVÍRÁNÍ DOVNITŘ / VEN MODELOVÉ PŘÍKLADY PRO JMENOVITÉ ROZMĚRY mm šířka+120 / výška+60 ZÁRUBNĚ šířka+98 / výška / / / / / / / / / 3549 ve variantě bez horního nadpraží je nadsvětlík přisazen ke stropu VARIANTA ZDIVO Po zaomítání rozměr stavebního otvoru (světlost + 60 mm) rozměr průchodu pravé dovnitř VARIANTA SDK Jednoduché opláštění 5 levé ven v případě osazení padacího prahu je spára pod dveřmi 7mm 15

16 FORTIUS DVEŘE SE SKRYTOU ZÁRUBNÍ VARIANTA S OBKLADEM OTEVÍRÁNÍ DOVNITŘ / VEN MOŽNOSTI OBKLADU použitelné pro konstrukce: zděné a SDK příčky, dřevostavby max. tloušťka obkladu pro variantu DOVNITŘ od líce stěny 12 mm, pro variantu VEN 8 mm (v případě tloušťky obkladu pro variantu VEN 9-12 mm úhel otevření max. 90 ) pro variantu VEN použity speciální 3D závěsy (typ A 516) umožňující vynesení křídla s obkladem v líci se stěnou provedení: DTD/DVD s přírodní dýhou, laminátem CPL a HPL sklo kámen, mramor keramický obklad stěrka (1-3 mm) varianty: na stávající omítku na zdivo i SDK podklad na pomocný rošt 16

17 FORTIUS DVEŘE SE SKRYTOU ZÁRUBNÍ VARIANTA S OBKLADEM OTEVÍRÁNÍ DOVNITŘ / VEN NA OMÍTKU / SDK ZÁKLOP varianta DOVNITŘ / VEN: stěrka max. 1,5 mm na bázi EPOXIDU, aplikace na stávající stěnu a dveřní křídlo DOVNITŘ max 1,5 VEN max 1,5 DO OMÍTKY varianta DOVNITŘ / VEN: stěrka 3 mm na bázi CEMENTU, dveřní křídlo zúženo o 3 mm pro AL rámeček stěrky v líci se zárubní, stěrka zapuštěna do omítky DOVNITŘ 3 VEN 3 NA OMÍTKU / SDK ZÁKLOP varianta DOVNITŘ: obklad max. 12 mm varianta VEN: obklad max. 8 mm (v případě tloušťky obkladu 9-12 mm úhel otevření max. 90 ) aplikace na dveřní křídlo a omítku / SDK záklop v líci, vhodné pro: sklo, kámen, keramiku, dýhu, dřevěný obklad DOVNITŘ max 12 VEN max 8 NA ZDIVO / SDK KONSTRUKCI varianta DOVNITŘ: obklad max. 25 mm, od líce zárubně max. 12 mm, dveřní křídlo zúženo o max. 13 mm varianta VEN: obklad max. 8 mm, v případě zúžení křídla obklad max. 11 mm vhodné pro: dřevěný obklad max 12 DOVNITŘ max 25 VEN max 8 NA ROŠT varianta DOVNITŘ: obklad max. 12 mm, varianta VEN: obklad max. 8 mm rošt v líci se zárubní, v případě silnějšího roštu bude zárubeň ukotvena na přídavný L profil dle tloušťky roštu vhodné pro: sklo, kámen, keramiku, dýhu, dřevěný obklad DOVNITŘ max 12 VEN max 8 17

18 FORTIUS ZDIVO DVEŘE SE SKRYTOU ZÁRUBNÍ VARIANTA S OBKLADEM OTEVÍRÁNÍ DOVNITŘ /VEN MODELOVÉ PŘÍKLADY PRO JMENOVITÉ ROZMĚRY mm šířka+120 / výška+60 ZÁRUBNĚ šířka+98 / výška / / / / / / / / / 2749 minimální tloušťka příčky 90 mm tloušťka obkladu pro variantu DOVNITŘ max.12 mm, VEN max. 8 mm (v případě tloušťky obkladu pro variantu VEN 9-12 mm úhel otevření pouze 90 ) pro variantu VEN speciální 3D závěsy (typ A 516) Osazení zárubně před dokončením omítky rozměr stavebního otvoru (světlost + 60 mm) max 12 5 Po zaomítání a nalepení obkladu Varianta pro monolitické příčky, nosné zdivo a atypické provedení 30 pravé dovnitř (světlost + 60 mm) max 12 max 12 levé dovnitř 80 v případě osazení padacího prahu je spára pod dveřmi 7mm 18

19 FORTIUS SDK DVEŘE SE SKRYTOU ZÁRUBNÍ VARIANTA S OBKLADEM OTEVÍRÁNÍ VEN / DOVNITŘ MODELOVÉ PŘÍKLADY PRO JMENOVITÉ ROZMĚRY mm šířka+120 / výška+60 ZÁRUBNĚ šířka+98 / výška / / / / / / / / / 2749 minimální tloušťka příčky 100 mm Osazení zárubně před dokončením jednoduchého opláštění SDK a obkladu tloušťka obkladu pro variantu VEN max. 8 mm, DOVNITŘ max.12 mm (v případě tloušťky obkladu pro variantu VEN 9-12 mm úhel otevření pouze 90 ) pro variantu VEN speciální 3D závěsy (typ A 516) rozměr stavebního otvoru (světlost + 60 mm) max 8 5 v případě osazení padacího prahu je spára pod dveřmi 7mm Jednoduché opláštění SDK s obkladem Dvojité opláštění SDK s obkladem před montáží zárubně nutno instalovat první záklop SDK pravé ven max 8 max 8 levé ven 19

20 FORTIUS XR ZDIVO SDK DVEŘE SE SKRYTOU ZÁRUBNÍ OTEVÍRÁNÍ DOVNITŘ MODELOVÉ PŘÍKLADY PRO JMENOVITÉ ROZMĚRY mm šířka+130 / výška+60 ZÁRUBNĚ šířka+98 / výška / / / / / / / / / 2649 minimální tloušťka příčky 90 mm profil XR s odsazením 13 mm lze použít pro otevírání DOVNITŘ při osazení zámku s klasickou (nemagnetickou) střelkou a pro sníženi efektu podtlaku; profil lze použít pouze v provedení BEZ protipožární odolnosti EI/EW v případě kompletu s požární odolností EI/EW je nutné použít standardní profil a nutné odsazení 13 mm vytvořit ve špaletě formou omítky nebo přetmelením Osazení zárubně před dokončením omítky rozměr stavebního otvoru (světlost + 60 mm) Po zaomítání 13 pravé dovnitř Dvojité opláštění SDK před montáží zárubně nutno instalovat první záklop SDK 13 levé dovnitř 5 v případě osazení padacího prahu je spára pod dveřmi 7mm 20

21 FORTIUS AKUSTIK ZDIVO SDK AKUSTICKÉ DVEŘE SE SKRYTOU ZÁRUBNÍ OTEVÍRÁNÍ DOVNITŘ / VEN MODELOVÉ PŘÍKLADY PRO JMENOVITÉ ROZMĚRY mm šířka+120 / výška+60 ZÁRUBNĚ šířka+98 / výška / / / / / / / / / 2649 minimální tloušťka příčky 90 mm neprůzvučnost Rw 32,5 a 36,5 db dveřní křídlo standardně osazeno padací lištou použita zvukově izolační montážní pěna FLEXIFOAM VARIANTA ZDIVO Po zaomítání rozměr stavebního otvoru (světlost + 60 mm) pravé dovnitř Dvojité opláštění SDK před montáží zárubně nutno instalovat první záklop SDK 7 levé ven 21

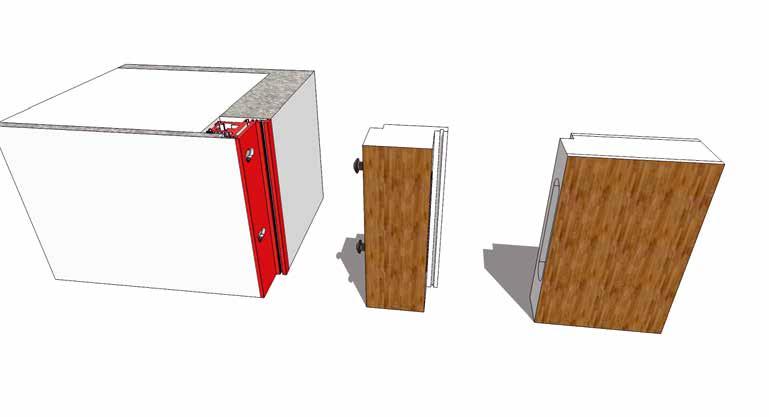

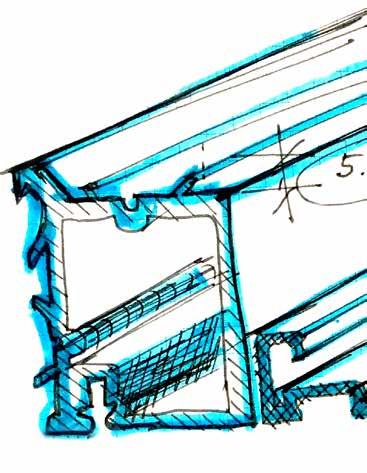

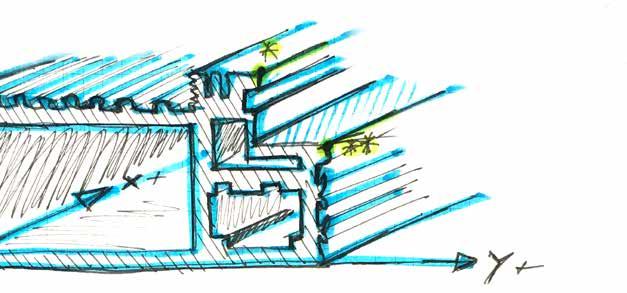

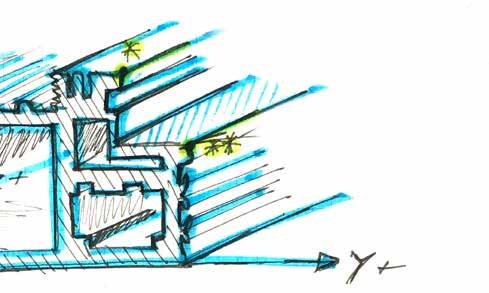

22 FORTIUS WOODY DVEŘE V LÍCI STĚNY SE SKRYTOU A RÁMOVOU ZÁRUBNÍ ČISTÝ DETAIL NAPOJENÍ RÁMOVÉ ZÁRUBNĚ NA STĚNU JEDINEČNÝ SYSTÉM CHRÁNĚNO PRŮMYSLOVÝM VZOREM

23 FORTIUS WOODY DVEŘE V LÍCI STĚNY SE SKRYTOU A RÁMOVOU ZÁRUBNÍ ZÁMEK A PROTIPLECH standard: jednobodový magnetický zámek, rozteč 72 mm magnetický protiplech AGB Polaris volitelné: jednobodový s ocelovou střelkou, rozteč 90mm 2 - SKRYTÉ 3D ZÁVĚSY standard: Anselmi 506 v počtu min.2 ks dle jmenovité výšky, v odstínu bílá, černá, matný nikl 3 - PADACÍ PRÁH volitelné: výsuvný práh PLANET FT 1 3 magnetický zámek a protiplech skryté 3D závěsy Anselmi 506 univerzální profil pro zdivo i SDK příčky s otevíráním dovnitř i ven dvoufázová instalace zárubně se vzájemným propojením skryté a rámové zárubně skrytá zárubeň je ukotvena pomocí turbo šroubů přes hliníkové kotvy, spára kolem zárubně je utěsněna PUR pěnou rámová zárubeň ukotvena pomocí speciálních trnů do skryté zárubně čisté bezspárové napojení rámové zárubně na konstrukci po obvodu zárubně je možnost pro zvýraznění vytvořit negativní nutu (přiznanou spáru) dveře je možno vyrobit v odstínu dle RAL, NCS a přírodních dýh 23

24 FORTIUS WOODY ZDIVO DVEŘE V LÍCI STĚNY SE SKRYTOU A RÁMOVOU ZÁRUBNÍ OTEVÍRÁNÍ VEN / DOVNITŘ MODELOVÉ PŘÍKLADY PRO JMENOVITÉ ROZMĚRY mm šířka+240 / výška+120 SKRYTÉ ZÁRUBNĚ šířka+218 / výška / / / / / / / / / 2809 minimální tloušťka příčky 90 mm Osazení skryté zárubně před dokončením omítky rozměr stavebního otvoru (světlost mm) vnější rozměr skryté zárubně Varianta pro monolitické příčky, nosné zdivo a atypické provedení 5 vnější rozměr skryté zárubně Po zaomítání a osazení rámové zárubně pravé dovnitř jmenovitý rozměr (světlost mm) 35 levé dovnitř v případě osazení padacího prahu je spára pod dveřmi 7mm jmenovitý rozměr 60 rozměr stavebního otvoru (světlost mm) 24

25 FORTIUS WOODY SDK DVEŘE V LÍCI STĚNY SE SKRYTOU A RÁMOVOU ZÁRUBNÍ OTEVÍRÁNÍ VEN / DOVNITŘ MODELOVÉ PŘÍKLADY PRO JMENOVITÉ ROZMĚRY mm šířka+240 / výška+120 SKRYTÉ ZÁRUBNĚ šířka+218 / výška / / / / / / / / / 2809 minimální tloušťka příčky 100 mm Osazení skryté zárubně před jednoduchým opláštěním SDK rozměr stavebního otvoru (světlost mm) UA PROFIL vnější rozměr skryté zárubně UA PROFIL vnější rozměr skryté zárubně Po jednoduchém opláštění SDK a osazení rámové zárubně UA PROFIL jmenovitý rozměr pravé ven UA PROFIL Dvojité opláštění SDK před montáží skryté zárubně nutno instalovat první záklop SDK jmenovitý rozměr 60 5 v případě osazení padacího prahu je spára pod dveřmi 7mm levé ven 60 25

26 FORTIUS EI 30 PROTIPOŽÁRNÍ DVEŘE SE SKRYTOU ZÁRUBNÍ ZÁMEK A PROTIPLECH standard: jednobodový požární zámek s ocelovou střelkou, rozteč 90mm protiplech EA 324 volitelné: tříbodový hákový zámek, rozteč 72mm elektromech. zámek EL 560, 566, rozteč 72mm panikový zámek BMH 1013, rozteč 72mm kartový zámek - Wingcard elektrický otevírač Effeff 118F 2 - SKRYTÉ 3D ZÁVĚSY standard: Anselmi 506 v počtu min.4 ks dle jmenovité výšky v odstínu bílá, černá, matný nikl SKRYTÝ SAMOZAVÍRAČ volitelné: samozavírač bez aretace instalovaný do dveřního křídla i zárubně 4 - ROZPOJITELNÁ KABELOVÁ PRŮCHODKA volitelné: průchodka vždy při použití zámku EL 560, 566, součástí průchodky je kabeláž PADACÍ PRÁH volitelné: výsuvný práh PLANET FT, vždy při použití dveří s protihlukovou odolností DOPLŇKY volitelné: kukátko okopový plech invalidní madlo 5 CERTIFIKOVÁNO PRO ČR A SR protipožární dveře se skrytou zárubní s odolností EI/EW 30 DP3-C univerzální profil pro zdivo i SDK příčky s otevíráním dovnitř i ven v případě varianty do SDK příčky je nutná koordinace s požadavky protipožární konstrukce s min.odolností 60 min. a pouze s dvojitým opláštěním SDK konstrukce dveře je možno vyrobit v odstínu RAL, přírodních dýh, CPL i HPL laminátu; individuálně jsou možné i barevné varianty (jednoho typu materiálu) na vnější/vnitřní straně křídla lze osadit kartové zámky pro hotelové a administrativní budovy možné i v provedení s protihlukovou odolností Rw 32,5 a 36,5 db (varianta s padacím prahem) protipožární skrytá zárubeň je ukotvena pomocí turbo šroubů přes celoobvodovou kotvu, spára kolem zárubně je utěsněna protipožární PUR pěnou v případě SDK příčky je nutné veškeré spáry vytmelit PROMATMELEM v úpravě s panikovým zámkem lze použít dle požadavku normu EN

27 FORTIUS EI 30 PROTIPOŽÁRNÍ DVEŘE SE SKRYTOU ZÁRUBNÍ STANDARDNÍ JMENOVITÉ ROZMĚRY 30 PRO ZDIVO PRO SDK šířka+120 / výška+60 šířka+140 / výška+70 zóna s potenciálním nebezpečím vzniku požáru / / / / / / / / / / / / 2370 do výšky 2900 mm chráněná zóna do výšky 2600 mm do výšky 2600 mm do výšky 2900 mm zóna s potenciálním nebezpečím vzniku požáru / / / 2600 minimální tloušťka příčky 100 mm / / / / / / 2670 mezirozměry šířky mm u dveří a skrytých zárubní bez příplatku, pro šířky mm dle individuální kalkulace mezirozměry výšky mm u dveří a skrytých zárubní bez příplatku dveře otevírané VEN ze zóny s potenciálním nebezpečím vzniku požáru jsou dostupné až do výšky 2900 mm; a to dle individuální kalkulace s prodlouženým termínem dodání u dveří s otevíráním DOVNITŘ je nutné vytvořit ve špaletě odsazení 13 mm z důvodu výhradního použití zámku s klasickou (nemagnetickou) střelkou skrytý samozavírač jednobodový požární zámek s ocelovou střelkou skryté 3D závěsy Anselmi 506 rozpojitelná kabelová průchodka 27

28 FORTIUS EI 30 ZDIVO PROTIPOŽÁRNÍ DVEŘE SE SKRYTOU ZÁRUBNÍ OTEVÍRÁNÍ DOVNITŘ MODELOVÉ PŘÍKLADY PRO JMENOVITÉ ROZMĚRY mm 30 šířka+120 / výška+60 ZÁRUBNĚ šířka+98 / výška / / / / / / / / / 2649 minimální tloušťka příčky 90 mm 13 pro otevírání DOVNITŘ je nutné vytvořit ve špaletě odsazení 13 mm z důvodu výhradního použití zámku s klasickou (nemagnetickou) střelkou Osazení zárubně před dokončením omítky rozměr stavebního otvoru (světlost + 60 mm) Po zaomítání 13 celoobvodová kotva pravé dovnitř celoobvodová kotva turbo šroub 7,5x102-1 Varianta pro monolitické příčky, nosné zdivo a atypické provedení 20 světlost + 80 mm 13 levé dovnitř

29 FORTIUS EI 30 ZDIVO PROTIPOŽÁRNÍ DVEŘE SE SKRYTOU ZÁRUBNÍ OTEVÍRÁNÍ VEN MODELOVÉ PŘÍKLADY PRO JMENOVITÉ ROZMĚRY mm 30 šířka+120 / výška+60 ZÁRUBNĚ šířka+98 / výška / / / / / / / / / 2649 minimální tloušťka příčky 90 mm Osazení zárubně před dokončením omítky rozměr stavebního otvoru (světlost + 60 mm) Po zaomítání celoobvodová kotva pravé ven celoobvodová kotva turbo šroub 7,5x102-1 Varianta pro monolitické příčky, nosné zdivo a atypické provedení 40 světlost + 40 mm 6 80 levé ven 29

30 FORTIUS EI 30 SDK PROTIPOŽÁRNÍ DVEŘE SE SKRYTOU ZÁRUBNÍ OTEVÍRÁNÍ DOVNITŘ MODELOVÉ PŘÍKLADY PRO JMENOVITÉ ROZMĚRY mm 30 šířka+140 / výška+70 ZÁRUBNĚ šířka+98 / výška+49 UA PROFIL 700 / / / / / / / / / 2649 minimální tloušťka příčky 100 mm 13 pouze v provedení dvojitého opláštění SDK pro otevírání DOVNITŘ je nutné vytvořit ve špaletě odsazení 13 mm z důvodu výhradního použití zámku s klasickou (nemagnetickou) střelkou Osazení zárubně před dokončením dvojitého opláštění SDK před montáží zárubně nutno instalovat první záklop protipožárního SDK včetně záklopu špalety před zaklopením druhé vrstvy SDK desky nutno prostor mezi zárubní a záklopem špalety přetmelit po celém obvodu PROMATMELEM rozměr stavebního otvoru (světlost + 70 mm) 6 montážní rozměr UA PROFIL Po dvojitém opláštění SDK veškeré spáry je nutno vytmelit PROMATMELEM UA PROFIL rozměr stavebního otvoru (světlost mm) 13 montážní rozměr celoobvodová celoobvodová kotva kotva pravé (levé) dovnitř PROMATMEL UA PROFIL PROMATMEL PROMATMEL turbo šroub 7,5x102-1 PROMATMEL 30

31 FORTIUS EI 30 SDK PROTIPOŽÁRNÍ DVEŘE SE SKRYTOU ZÁRUBNÍ OTEVÍRÁNÍ VEN MODELOVÉ PŘÍKLADY PRO JMENOVITÉ ROZMĚRY mm 30 šířka+140 / výška+70 ZÁRUBNĚ šířka+98 / výška+49 UA PROFIL 700 / / / / / / / / / 2649 minimální tloušťka příčky 100 mm pouze v provedení dvojitého opláštění SDK Osazení zárubně před dokončením dvojitého opláštění SDK před montáží zárubně nutno instalovat první záklop protipožárního SDK včetně záklopu špalety před zaklopením druhé vrstvy SDK desky nutno prostor mezi zárubní a záklopem špalety přetmelit po celém obvodu PROMATMELEM rozměr stavebního otvoru (světlost + 70 mm) montážní rozměr 6 UA PROFIL Po dvojitém opláštění SDK veškeré spáry je nutno vytmelit PROMATMELEM UA PROFIL rozměr stavebního otvoru (světlost mm) celoobvodová kotva montážní rozměr celoobvodová kotva UA PROFIL PROMATMEL PROMATMEL turbo šroub 7,5x102-1 pravé (levé) ven PROMATMEL 31

32 SAFETY RC2 BEZPEČNOSTNÍ DVEŘE SE SKRYTOU ZÁRUBNÍ ZÁMEK A PROTIPLECH standard: tříbodový hákový zámek, rozteč 72mm protiplech KFV pro hákový zámek funkce zámku PANIKOVÁ dle DIN EN179 volitelné: elektromech. zámek EL 566, rozteč 72mm elektromotorický zámek EL 0, rozteč 72mm protiplechy EA 324 a EA SKRYTÉ 3D ZÁVĚSY standard: Anselmi 506 v počtu 3-5 ks dle jmenovité výšky v odstínu bílá, černá, matný nikl BEZPEČNOSTNÍ JISTÍCÍ TRNY standard: osazeny na pantové straně nad 3D závěsem, jistí proti vysazení křídla, zapadají do protiplechu ve skryté zárubni 4 - SKRYTÝ SAMOZAVÍRAČ volitelné: samozavírač bez aretace instalovaný do dveřního křídla i zárubně 5 - ROZPOJITELNÁ KABELOVÁ PRŮCHODKA volitelné: průchodka vždy při použití zámku EL 566, 0, součástí průchodky je kabeláž PADACÍ PRÁH volitelné: výsuvný práh PLANET FT, vždy při použití dveří s protihlukovou odolností DOPLŇKY volitelné: kukátko okopový plech CERTIFIKOVÁNO PRO ČR A SR bezpečnostní dveře se skrytou zárubní certifikované ve 2.bezpečnostní třídě univerzální pro zdivo i SDK příčky s otevíráním dovnitř i ven z chráněného prostoru v případě varianty do SDK příčky je nutná koordinace s požadavky dodavatele systému bezpečnostní konstrukce příčky 6 bodové uzamykání - 2 pružné střelky automaticky aretují křídlo již při dovření, bezpečnost a těsné uzavření zajistí 2 otočné háky ovládané převodem na pantové straně zárubně osazeny jistící trny proti vysazení křídla zapadající do protiplechu zárubně dveře nutno osadit vrchním kováním ve třídě bezpečnosti 3, seznam bezpečnostního kování na dveře je možno vyrobit v odstínu RAL, přírodních dýh, CPL i HPL laminátu; individuálně jsou možné i barevné varianty (jednoho typu materiálu) na vnější/vnitřní straně křídla možné i v provedení s protihlukovou odolností Rw 32,5 a 36,5 db (varianta s padacím prahem) a protipožární odolností EI/EW 30 DP3 bezpečnostní skrytá zárubeň je ukotvena pomocí turbo šroubů přes kovový příložník upevněný k rámu zárubně, spára kolem zárubně je utěsněna PUR pěnou patřičné odolnosti (standardní, protipožární) 32

33 SAFETY RC2 BEZPEČNOSTNÍ DVEŘE SE SKRYTOU ZÁRUBNÍ STANDARDNÍ JMENOVITÉ ROZMĚRY 30 PRO ZDIVO PRO SDK šířka+140 / výška+60 šířka+160 / výška / / / / / / / 2600 minimální tloušťka příčky 100 mm / / / / / / / / / / / / / / 2670 jiné jmenovité výšky a šířky mm u dveří a skrytých zárubní dle individuální kalkulace s prodlouženým termínem dodání mezirozměry šířky mm u dveří a skrytých zárubní bez příplatku u dveří s otevíráním DOVNITŘ je nutné vytvořit ve špaletě odsazení 13 mm z důvodu výhradního použití zámku s klasickou (nemagnetickou) střelkou; u dveří bez protipožární odolnosti je možno použít speciální profil XR skrytý samozavírač skryté 3D závěsy Anselmi 506 vícebodový hákový zámek s automatickou střelkou rozpojitelná kabelová průchodka 33

34 SAFETY RC2 XR ZDIVO BEZPEČNOSTNÍ DVEŘE SE SKRYTOU ZÁRUBNÍ OTEVÍRÁNÍ DOVNITŘ MODELOVÉ PŘÍKLADY PRO JMENOVITÉ ROZMĚRY mm šířka+130 / výška+60 ZÁRUBNĚ šířka+98 / výška / / / / / / / / / 2649 minimální tloušťka příčky 100 mm 13 profil XR s odsazením 13 mm lze použít pro otevírání DOVNITŘ při osazení zámku s klasickou (nemagnetickou) střelkou a pro sníženi efektu podtlaku; profil lze použít pouze v provedení BEZ protipožární odolnosti EI/EW v případě kompletu s požární odolností EI/EW je nutné použít standardní profil SAFETY RC2 a nutné odsazení 13 mm vytvořit ve špaletě formou omítky Osazení zárubně před dokončením omítky rozměr stavebního otvoru (světlost mm) rozměr stavebního otvoru (světlost + 60 mm) Po zaomítání 13 pravé dovnitř turbo šroub 7,5x102-1 bezpečnostní prvek protiplechu montážní krytka se šroubem kovového příložníku Varianta pro monolitické příčky, nosné zdivo a atypické provedení 25 světlost + 80 mm 13 levé dovnitř rozměr stavebního otvoru (světlost mm) 34

35 SAFETY RC2 ZDIVO BEZPEČNOSTNÍ DVEŘE SE SKRYTOU ZÁRUBNÍ OTEVÍRÁNÍ VEN MODELOVÉ PŘÍKLADY PRO JMENOVITÉ ROZMĚRY mm šířka+130 / výška+60 ZÁRUBNĚ šířka+98 / výška / / / / / / / / / 2649 minimální tloušťka příčky 100 mm Osazení zárubně před dokončením omítky rozměr stavebního otvoru (světlost mm) rozměr stavebního otvoru (světlost + 60 mm) Po zaomítání bezpečnostní prvek protiplechu montážní krytka se šroubem kovového příložníku turbo šroub 7,5x102-1 pravé ven Varianta pro monolitické příčky, nosné zdivo a atypické provedení 45 světlost + 40 mm levé ven rozměr stavebního otvoru (světlost mm) 35

36 SAFETY RC2 XR SDK BEZPEČNOSTNÍ DVEŘE SE SKRYTOU ZÁRUBNÍ OTEVÍRÁNÍ DOVNITŘ MODELOVÉ PŘÍKLADY PRO JMENOVITÉ ROZMĚRY mm šířka+150 / výška+70 ZÁRUBNĚ šířka+98 / výška+49 UA PROFIL 700 / / / / / / / / / 2649 minimální tloušťka příčky 100 mm 13 pouze v provedení dvojitého opláštění SDK profil XR s odsazením 13 mm lze použít pro otevírání DOVNITŘ při osazení zámku s klasickou (nemagnetickou) střelkou a pro sníženi efektu podtlaku; profil lze použít pouze v provedení BEZ protipožární odolnosti EI/EW v případě provedení s požární odolností EI/EW je nutné použít standardní profil SAFETY RC2 a nutné odsazení 13 mm vytvořit ve špaletě formou SDK desek a vytmelením Osazení zárubně před dokončením dvojitého opláštění SDK před montáží zárubně nutno instalovat první záklop SDK včetně záklopu špalety, příčku nutno vyztužit armovací tkaninou (VERTEX R131) rozměr stavebního otvoru (světlost + 70 mm) montážní rozměr v případě provedení s protipožární odolností EI/EW je před zaklopením druhé vrstvy SDK desky nutno prostor mezi zárubní a záklopem špalety přetmelit po celém obvodu PROMATMELEM UA PROFIL rozměr stavebního otvoru (světlost mm) montážní rozměr armovací tkanina VERTEX R131 UA PROFIL PROMATMEL Po dvojitém opláštění SDK 13 PROMATMEL pravé (levé) dovnitř 6 UA PROFIL turbo šroub 7,5x102-1 bezpečnostní prvek protiplechu PROMATMEL montážní krytka se šroubem kovového příložníku 36

37 SAFETY RC2 SDK BEZPEČNOSTNÍ DVEŘE SE SKRYTOU ZÁRUBNÍ OTEVÍRÁNÍ VEN MODELOVÉ PŘÍKLADY PRO JMENOVITÉ ROZMĚRY mm šířka+150 / výška+70 ZÁRUBNĚ šířka+98 / výška+49 UA PROFIL 700 / / / / / / / / / 2749 minimální tloušťka příčky 100 mm pouze v provedení dvojitého opláštění SDK Osazení zárubně před dokončením dvojitého opláštění SDK před montáží zárubně nutno instalovat první záklop SDK včetně záklopu špalety, příčku nutno vyztužit armovací tkaninou (VERTEX R131) rozměr stavebního otvoru (světlost + 70 mm) montážní rozměr 6 v případě provedení s protipožární odolností EI/EW je před zaklopením druhé vrstvy SDK desky nutno prostor mezi zárubní a záklopem špalety přetmelit po celém obvodu PROMATMELEM UA PROFIL Po dvojitém opláštění SDK UA PROFIL rozměr stavebního otvoru (světlost mm) montážní rozměr montážní krytka se šroubem kovového příložníku armovací tkanina VERTEX R131 UA PROFIL PROMATMEL v případě provedení s protipožární odolností je nutné veškeré spáry vytmelit PROMATMELEM PROMATMEL turbo šroub 7,5x102-1 bezpečnostní prvek protiplechu PROMATMEL pravé (levé) ven 37

38 VITRUM ZDIVO SDK CELOSKLENĚNÉ DVEŘE SE SKRYTOU ZÁRUBNÍ FORTIUS OTEVÍRÁNÍ DOVNITŘ / VEN šířka+120 / výška+60 ZÁRUBNĚ šířka+98 / výška+49 pro systém celoskleněných dveří VITRUM je výhradně použita skrytá zárubeň FORTIUS, která je speciálně upravena pro závěsy DORMA a kliku s magnetickou střelkou celoskleněné dveře VITRUM se skrytou zárubní FORTIUS dodáváme v typových rozměrech od 600 do 1000 mm šířky a do výšky 2700 mm, samozřejmostí jsou dvoukřídlé dveře jakékoliv mezirozměry výšky a šířky je možné řešit po 10 mm pro jednokřídlé i dvoukřídlé provedení celoskleněná křídla jsou vždy kalená, bezpečnostní v tloušťce 10 mm, vedle satinovaných povrchů a čirého skla lze volit z dostupných dekorů, včetně gravírování systém VITRUM je vhodný jak pro zděné, SDK příčky i suchou výstavbu VARIANTA SDK Jednoduché opláštění rozměr stavebního otvoru (světlost + 60 mm) pravé (levé) dovnitř 10 VARIANTA ZDIVO Po zaomítání levé (pravé) ven 38

39 VANUS ZDIVO SDK SKRYTÝ ÚLOŽNÝ SYSTÉM SE SKRYTOU ZÁRUBNÍ DURUS OTEVÍRÁNÍ VEN šířka+120 / výška+120 ZÁRUBNĚ šířka+98 / výška+98 skrytý úložný systém VANUS je vhodný pro ukrytí úložného prostoru ve stěně, rozvaděče podlahového topení nebo elektrorozvaděče skrytý úložný systém VANUS je jednoduchým a funkčním řešením dvířek o síle 30 mm vložených do skryté zárubně DURUS 45 osazenými 3D skrytými závěsy dvířka jsou standardně dodávána včetně povrchové úpravy v libovolném odstínu RAL, jsou ovládané pomocí PUSH-UP systému běžně používaném u nábytkových stěn a kuchyní VNITŘNÍ OSTĚNÍ dřevěný hranol lamino šířka i výška skrytého úložného systému VANUS je variabilní v rozmezí šířky od 400 do 1100 mm a výšky od 400 do 2700 mm, systém lze použít pro SDK i zděné příčky VARIANTA SDK Jednoduché opláštění rozměr stavebního otvoru (světlost + 60 mm) 30 VNITŘNÍ OSTĚNÍ dřevěný hranol lamino VARIANTA ZDIVO Po zaomítání PUSH - UP pravé ven 30 VNITŘNÍ OSTĚNÍ dřevěný hranol lamino VNITŘNÍ OSTĚNÍ dřevěný hranol lamino VNITŘNÍ OSTĚNÍ dřevěný hranol lamino PUSH - UP VNITŘNÍ OSTĚNÍ dřevěný hranol lamino 30 2 levé ven 39

40 LINUS ZDIVO SDK SKRYTÁ SOKLOVÁ LIŠTA LINUS 13 LINUS 15 LINUS 13 profil určený k zaomítání do zděných příček i k opláštění SDK desek tloušťky 12,5 mm u suché výstavby, umožňuje vložit vkladku tloušťky 10 mm LED 20 LINUS 15 profil určený k zaomítání do zděných příček i k opláštění SDK desek tloušťky 15 mm u suché výstavby, umožňuje vložit vkladku tloušťky 9 mm 58 vkladka vkladka vkladka 9 9 LINUS 13 LINUS 15 LINUS 15 s LED páskem VARIANTY POUŽITÍ SKRYTÉHO SOKLU LINUS VARIANTA ZDIVO - LINUS 15 Po zaomítání VARIANTA SDK - LINUS 15 Jednoduché opláštění VARIANTA SDK - LINUS 13 Dvojité opláštění při použití soklové lišty LINUS 15 v případě jednoduchého opláštění doporučujeme použít SDK desku tl. 15 mm, případně vymezovací podložku 40

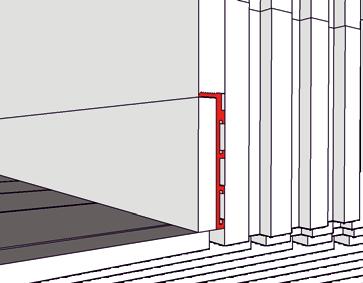

41 LINUS ZDIVO SDK SKRYTÁ SOKLOVÁ LIŠTA horní hrana skrytého soklu se skryje pod malbou SKRYTÝ SOKL 2 - VKLADKA 3 - PODLAHA 4 - PŘÍČKA ZDIVO / SDK 5 - OMÍTKA / SDK DESKA POPIS A TECHNICKÉ PARAMETRY SKRYTÉHO SOKLU LINUS FRÉZOVANÁ KONCOVKA (pro všechny typy zárubní i pouzder) tuhá konstrukce hliníkového profilu zajišťuje vysokou pevnost, celková délka soklu je 2400 mm sokl je vhodný pro zděné, SDK příčky a jinou suchou výstavbu a umožňuje vložení vkladky různých materiálů 240 do zděných příček se profily instalují pomocí montážního lepidla, do SDK příček se kotví pomocí vrutu pro jinou výšku pohledové vkladky se sokl instaluje nad úroveň čisté podlahy nebo se zapouští do podlahy pro nižší výšku pro zakončení soklu ke skryté zárubni a bezobložkového pouzdra jsou určeny frézované koncovky (pravo - levá) v celkové délce 480 mm LED pásek pro osvětlení soklu se kalkuluje individuálně a je nutná koordinace s elektroinstalací pohledová vkladka není součástí dodávky, na zakázku a individuální kalkulaci je však dodání možné 41

42 38 32 BELPORT ZDIVO CELOSKLENĚNÉ JEDNOKŘÍDLÉ DVEŘE S BEZOBLOŽKOVÝM POUZDREM Pro tloušťku příčky 125 a 150 mm NOSNÝ PŘEKLAD světlost H [mm] Doporučené rozměry pouzdra v závislosti na výšce a šířce stavebního otvoru POUZDRO 150 (BOX 100) rozměr stavebního otvoru (světlost H + 80 mm) jmenovitý rozměr H 68 vnější rozměr pouzdra H1 600 POUZDRO 150 (BOX 100) POUZDRO 125 (BOX 75) 1200 POUZDRO 150 (BOX 100) 2000 světlost A [mm] pouzdro 125 mm = box 75 mm s oboustranným opláštěním deskou Fermacell 12,5 mm s pískovou penetrací Murexin D4 a omítkou 12,5 mm pouzdro 150 mm = box 100 mm s oboustranným opláštěním deskou Fermacell 12,5 mm s pískovou penetrací Murexin D4 a omítkou 12,5 mm vnitřní prostor stavebního pouzdra je 54 mm; doporučená tloušťka celoskleněného křídla je 8-10 mm rozměr celoskleněného křídla: šířka+35 mm, výška -28 mm stavební otvor je nutné osadit nosným překladem, pouzdro není nosné, v místě boxu pouzdra je nutné provést podezdívku do výšky -10 mm od čisté podlahy pouzdra jsou vybavena odnímatelnou kolejnicí s nastavitelným zadním dorazem; to umožňuje provádět servis i po instalaci dveří kdykoliv v budoucnosti pouzdra jsou vybavena vozíky s charakteristickou hladkostí a plynulostí chodu a testovány na životnost uzavíracích cyklů pro hmotnost křídla do 80 kg německá kvalita Příslušenství: 10 8 Fermacell 12,5 mm tlumené a měkké dovírání SOFT CLOSE (pro křídla do 50 kg, u křídel širších než 860 mm možno instalovat oboustranně) mírným zatlačením na hranu křídla, které je zcela ukryto v boxu pouzdra se aktivuje dodatečně instalovaný otvírač PUSH TO SLIDE; křídlo vyjede o několik centimetrů z pouzdra, což stačí pro uchopení mušle či madla, pro křídla do 50 kg kabelový kanál umožní v prostoru boxu pouzdra vést kabeláž a instalovat elektrické krabice pro zásuvky a vypínače; vhodné pouze pro pouzdra tloušťky příčky 150 mm; osa kabelového kanálu je min. 170 mm od hrany pouzdra / 150 šířka boxu B vnější rozměr pouzdra C jmenovitý rozměr A rozměr stavebního otvoru (C + 30 mm)

43 BELPORT ZDIVO JEDNOKŘÍDLÉ DVEŘE S BEZOBLOŽKOVÝM POUZDREM MODELOVÉ PŘÍKLADY PRO JMENOVITÉ ROZMĚRY VÝŠKY mm Pro tloušťku příčky 125 a 150 mm ŠÍŘKA BOXU POUZDRA A / H B C / H1 600 / / / 2168 NOSNÝ PŘEKLAD 700 / / / / / / / / / 2168 rozměr stavebního otvoru (světlost H + 80 mm) jmenovitý rozměr H 68 vnější rozměr pouzdra H / / / / / / / / / / / / / / / / / / 2168 pouzdro 125 mm = box 75 mm s oboustranným opláštěním deskou Fermacell 12,5 mm s pískovou penetrací Murexin D4 a omítkou 12,5 mm pouzdro 150 mm = box 100 mm s oboustranným opláštěním deskou Fermacell 12,5 mm s pískovou penetrací Murexin D4 a omítkou 12,5 mm vnitřní prostor stavebního pouzdra je 54 mm; doporučená tloušťka dveřního křídla je mm rozměr dveřního křídla: šířka+35 mm, výška -8 mm stavební otvor je nutné osadit nosným překladem, pouzdro není nosné, v místě boxu pouzdra je nutné provést podezdívku do výšky -10 mm od čisté podlahy pouzdra jsou vybavena odnímatelnou kolejnicí s nastavitelným zadním dorazem; to umožňuje provádět servis i po instalaci dveří kdykoliv v budoucnosti pouzdra jsou vybavena vozíky s charakteristickou hladkostí a plynulostí chodu a testovány na životnost uzavíracích cyklů pro hmotnost křídla do 80 kg německá kvalita Příslušenství: 40 8 Fermacell 12,5 mm tlumené a měkké dovírání SOFT CLOSE (pro křídla do 50 kg, u křídel širších než 860 mm možno instalovat oboustranně) mírným zatlačením na hranu křídla, které je zcela ukryto v boxu pouzdra se aktivuje dodatečně instalovaný otvírač PUSH TO SLIDE; křídlo vyjede o několik centimetrů z pouzdra, což stačí pro uchopení mušle či madla, pro křídla do 50 kg kabelový kanál umožní v prostoru boxu pouzdra vést kabeláž a instalovat elektrické krabice pro zásuvky a vypínače; vhodné pouze pro pouzdra tloušťky příčky 150 mm; osa kabelového kanálu je min. 170 mm od hrany pouzdra / 150 šířka boxu B vnější rozměr pouzdra C jmenovitý rozměr A 39 rozměr stavebního otvoru (C + 30 mm) 43

44 38 32 BELPORT SDK CELOSKLENĚNÉ JEDNOKŘÍDLÉ DVEŘE S BEZOBLOŽKOVÝM POUZDREM Pro tloušťku příčky 100, 125 a 150 mm 75/100 světlost H [mm] POUZDRO 150 (CW 100) POUZDRO 125 (CW 75) Doporučené rozměry pouzdra v závislosti na výšce a šířce stavebního otvoru POUZDRO 150 (CW 100) rozměr stavebního otvoru (světlost H + 75 mm) jmenovitý rozměr H 68 vnější rozměr pouzdra H1 600 POUZDRO 150 (CW 100) POUZDRO 125 (CW 75) POUZDRO 100 (CW 75) 1200 POUZDRO 150 (CW 100) 2000 světlost A [mm] pouzdro 100 mm = profil CW 75 mm a jednoduché opláštění SDK deskami pouzdro 125 mm = profil CW 75 mm a dvojité opláštění SDK deskami pouzdro 150 mm = profil CW 100 mm a dvojité opláštění SDK deskami pro pouzdra rozměrů větších než 900 / 2100 mm doporučujeme použít pouzdra pro tloušťku příčky 125 a 150 mm, a to z důvodu vyšší tuhosti pouzdra vnitřní prostor stavebního pouzdra je 54 mm; doporučená tloušťka celoskleněného křídla je 8-10 mm; rozměr celoskleněného křídla: šířka+35 mm, výška -28 mm stavební otvor je nutné osadit nosným překladem, pouzdro není nosné, v místě boxu pouzdra je nutné provést podezdívku do výšky -10 mm od čisté podlahy pouzdra jsou vybavena odnímatelnou kolejnicí s nastavitelným zadním dorazem; to umožňuje provádět servis i po instalaci dveří kdykoliv v budoucnosti pouzdra jsou vybavena vozíky s charakteristickou hladkostí a plynulostí chodu a testovány na životnost uzavíracích cyklů pro hmotnost křídla do 80 kg německá kvalita Příslušenství: 10 8 tlumené a měkké dovírání SOFT CLOSE (pro křídla do 50 kg, u křídel širších než 860 mm možno instalovat oboustranně) mírným zatlačením na hranu křídla, které je zcela ukryto v boxu pouzdra se aktivuje dodatečně instalovaný otvírač PUSH TO SLIDE; křídlo vyjede o několik centimetrů z pouzdra, což stačí pro uchopení mušle či madla, pro křídla do 50 kg kabelový kanál umožní v prostoru boxu pouzdra vést kabeláž a instalovat elektrické krabice pro zásuvky a vypínače; vhodné pouze pro pouzdra tloušťky příčky 150 mm; osa kabelového kanálu je min. 170 mm od hrany pouzdra tmel SUPER FLOT CW PROFIL 75/ / 125 / 150 CW PROFIL 75/100 šířka boxu B vnější rozměr pouzdra C jmenovitý rozměr A rozměr stavebního otvoru (C + 20 mm)

45 BELPORT SDK JEDNOKŘÍDLÉ DVEŘE S BEZOBLOŽKOVÝM POUZDREM MODELOVÉ PŘÍKLADY PRO JMENOVITÉ ROZMĚRY VÝŠKY mm Pro tloušťku příčky 100, 125 a 150 mm ŠÍŘKA BOXU POUZDRA A / H B C / H1 75/ / / / / / / / / / / / / 2168 rozměr stavebního otvoru (světlost H + 75 mm) jmenovitý rozměr H 68 vnější rozměr pouzdra H / / / / / / / / / / / / / 2168 pouzdro 100 mm = profil CW 75 mm a jednoduché opláštění SDK deskami pouzdro 125 mm = profil CW 75 mm a dvojité opláštění SDK deskami pouzdro 150 mm = profil CW 100 mm a dvojité opláštění SDK deskami pro pouzdra rozměrů větších než 900 / 2100 mm doporučujeme použít pouzdra pro tloušťku příčky 125 a 150 mm, a to z důvodu vyšší tuhosti pouzdra vnitřní prostor stavebního pouzdra je 54 mm; doporučená tloušťka dveřního křídla je mm; rozměr dveřního křídla: šířka+35 mm, výška -8 mm stavební otvor je nutné osadit nosným překladem, pouzdro není nosné, v místě boxu pouzdra je nutné provést podezdívku do výšky -10 mm od čisté podlahy pouzdra jsou vybavena odnímatelnou kolejnicí s nastavitelným zadním dorazem; to umožňuje provádět servis i po instalaci dveří kdykoliv v budoucnosti pouzdra jsou vybavena vozíky s charakteristickou hladkostí a plynulostí chodu a testovány na životnost uzavíracích cyklů pro hmotnost křídla do 80 kg německá kvalita Příslušenství: tlumené a měkké dovírání SOFT CLOSE (pro křídla do 50 kg, u křídel širších než 860 mm možno instalovat oboustranně) mírným zatlačením na hranu křídla, které je zcela ukryto v boxu pouzdra se aktivuje dodatečně instalovaný otvírač PUSH TO SLIDE; křídlo vyjede o několik centimetrů z pouzdra, což stačí pro uchopení mušle či madla, pro křídla do 50 kg kabelový kanál umožní v prostoru boxu pouzdra vést kabeláž a instalovat elektrické krabice pro zásuvky a vypínače; vhodné pouze pro pouzdra tloušťky příčky 150 mm; osa kabelového kanálu je min. 170 mm od hrany pouzdra CW PROFIL 75/100 CW PROFIL 75/ / / / / / tmel SUPER FLOT / 125 / 150 šířka boxu B vnější rozměr pouzdra C jmenovitý rozměr A 39 rozměr stavebního otvoru (C + 20 mm) 45

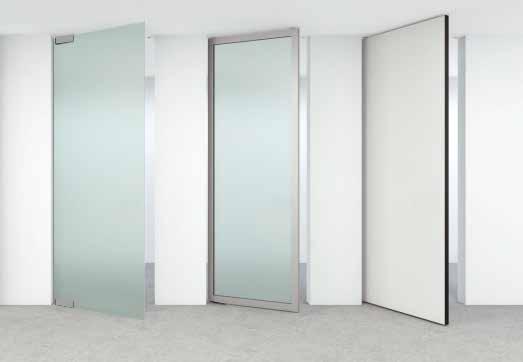

46 AXON PIVOTOVÉ DVEŘE GLASS FRAME WOOD designové a inovativní řešení pivotové dveřní křídla do výšky až 3000 mm (u typu FRAME do 2950 mm) a šířky 2250 mm úhel otočení dveřního křídla 180 a 360 upevnění pantů do podlahy a stropu s únosností dveřního křídla až do 150 kg neviditelné panty u typu FRAME a WOOD, pro typ GLASS v designovém hliníkovém provedení v imitaci nerez u typu GLASS bezpečnostní kalené sklo o tloušťce 8, 10 nebo 12 mm u typu FRAME bezpečnostní kalené sklo o tloušťce 6-8 mm v subtilním hliníkovém rámu 65x30 mm u typu WOOD dostupné v odstínu dle RAL, NCS, přírodní dýhy, CPL a HPL laminátů dveřní madla dle individuálního výběru Závěs AXON GLASS 40 mm 167 mm pro dveřní křídla tloušťky skla 8-12 mm do hmotnosti 100 kg osa otáčení je umístěna ve vzdálenosti min. 61 mm max. šířka křídla od osy otáčení 1000 mm otevírání o 180 s tichým blokováním v poloze 90 /0 /-90 vrtání otvorů pro kovový čep spodního závěsu Ø10/40 mm doporučené mezery: na bocích 3-5 mm, nahoře 5-7 mm, dole min. 8 mm 69 mm 56 mm 46

47 AXON PIVOTOVÉ DVEŘE Závěs AXON pro dveřní křídla šířky mm do hmotnosti 75 kg osa otáčení může být umístěna ve vzdálenosti 80 mm nebo 178 mm jednoduchým otočením pantu v dutině křídla nebo do 1/2 šířky dveřního křídla otevírání o 180 s tichým blokováním v poloze 90 /0 /-90 možnost osadit polohovací magnety nebo jednostranná stavítka pant lze dodat se sadou plynových pružin na sílu 300 N (standardní dodávka) nebo 400 N vrtání otvorů pro hmožninky spodního závěsu Ø8/45 mm doporučené mezery: na bocích 3-5 mm, nahoře mm, dole min. 11 mm Závěs AXON XL pro dveřní křídla šířky mm do hmotnosti 150 kg osa otáčení může být umístěna ve vzdálenosti 1/3 nebo do 1/2 šířky dveřního křídla otevírání o 180 a 360 s tichým blokováním v poloze 90 /0 /-90 možnost osadit polohovací magnety nebo jednostranná stavítka pant lze dodat se sadou plynových pružin na sílu 400 N (standardní dodávka) nebo 300N a 500 N vrtání otvorů pro hmožninky spodního závěsu Ø8/45 mm doporučené mezery: na bocích 3-5 mm, nahoře mm, dole min. 11 mm VARIANTY A ZPŮSOB OTEVÍRÁNÍ Otevírání o 180 Otevírání o 360 u typu GLASS je osa otáčení umístěna 61 mm od hrany stavebního otvoru u typu FRAME a WOOD je osa otáčení umístěna 80, 178 mm od hrany stavebního otvoru nebo ve vzdálenosti do 1/3 šířky křídla s použitím závěsu AXON i AXON XL u typu GLASS nelze použít u typu FRAME a WOOD je osa otáčení umístěna v 1/2 šířky křídla s použitím závěsu AXON XL osa otáčení osa otáčení 47

48 DIGERO HLINÍKOVÉ RÁMOVÉ PŘÍČKY oddělují prostor a slouží jako designový prvek v interiéru dveřní křídlo do výšky až 3000 mm a do šířky 1000 mm délka montážního profilu 3000 mm, v případě šířky nebo délky příčky nad 3000 mm nutné individuálního posouzení dveřní křídlo v provedení jednokřídlé nebo dvoukřídlé možné i v provedení s posuvnými dveřmi možná variabilita svislého i vodorovného členění pomocí oboustranně lepeného profilu 10x30 mm kalené sklo v tloušťce 10, 12 mm v provedení čiré, kouřové, satináto, gravírované; zasklívací těsnění černé nebo čiré kování s magnetickým nebo střelkovým zámkem s možností uzamykání (vložka, WC klička) profily, závěsy i kování dostupné v provedení eloxovaný hliník nebo v odstínu dle RAL, NCS 48

49 DIGERO HLINÍKOVÉ RÁMOVÉ PŘÍČKY 4S VARIANTA - A montáž do skla a zdi VARIANTA - B montáž do skla VARIANTA - C montáž do skla a zdi s nadsvětlíkem VARIANTA - D montáž do skla s nadsvětlíkem VARIANTA - E fixní stěna Dveřní profil délka profilu 3000 mm Montážní - obvodový profil profil pevný, dělený a svěrný délka profilu 3000 mm Dveřní kování magnetický nebo střelkový zámek typ VITRA nebo TGL s možností uzamykání (vložka, WC klička) volitelný tvar kliky Dveřní závěs typ TGCR ks nosnost 50 kg 49

50 DIGERO OCELOVÉ RÁMOVÉ PŘÍČKY designové a inovativní řešení dělení prostoru inspirováno industriální architekturou variabilní provedení plochy (příčky větších rozměrů dle individuálního posouzení) individuální dělení prosklených ploch možná variabilita svislého i vodorovného členění pomocí oboustranně lepeného profilu 4x30 mm dveřní křídlo v provedení jednokřídlé nebo dvoukřídlé kalené sklo v tloušťce 8-10 mm v provedení čiré, kouřové, satináto, gravírované; těsnící páska černá, bílá kování rozetové, štítové s magnetickým nebo střelkovým zámkem s možností uzamykání (klíč, vložka, WC klička) profily a závěsy dostupné v provedení komaxit dle RAL, NCS 50

51 DIGERO OCELOVÉ RÁMOVÉ PŘÍČKY 4S VARIANTA - A montáž do skla a zdi VARIANTA - B montáž do skla VARIANTA - C montáž do skla a zdi s nadsvětlíkem VARIANTA - D montáž do skla s nadsvětlíkem VARIANTA - E fixní stěna Dveřní profil - Z pro pantovou i zámkovou stojku a nadpraží Rámový profil zárubně - L pro obvodový profil dělící stěny a profil zárubně pro spodní profil dveří u dvoukřídlých dveří nahrazuje Z profil ve styku křídel Rámový profil sloupku - T pro variantu zárubně s bočním světlíkem nebo nadsvětlíkem Dveřní kování magnetický nebo střelkový zámek s možností uzamykání (klíč, vložka, WC klička) volitelný design, štítek nebo rozeta 3D dveřní závěs typ TKZ 160 OZ nosnost 80 kg/ks navařen na profilech 51

52 VÍME CO DĚLÁME JSME DORSIS KOLÍN SHOWROOM A SÍDLO K Dílnám kolin@dorsis.cz PRAHA SHOWROOM - od Jesenice, V Roháči I praha@dorsis.cz BRNO SHOWROOM Hněvkovského brno@dorsis.cz OLOMOUC SHOWROOM Čajkovského 18a SLOVENSKO RAKOUSKO, MAĎARSKO obchodní kancelář olomouc@dorsis.cz office@dorsis.cz
