ČELNÍ KOLOVÝ NAKLADAČ 427/437

Transkript

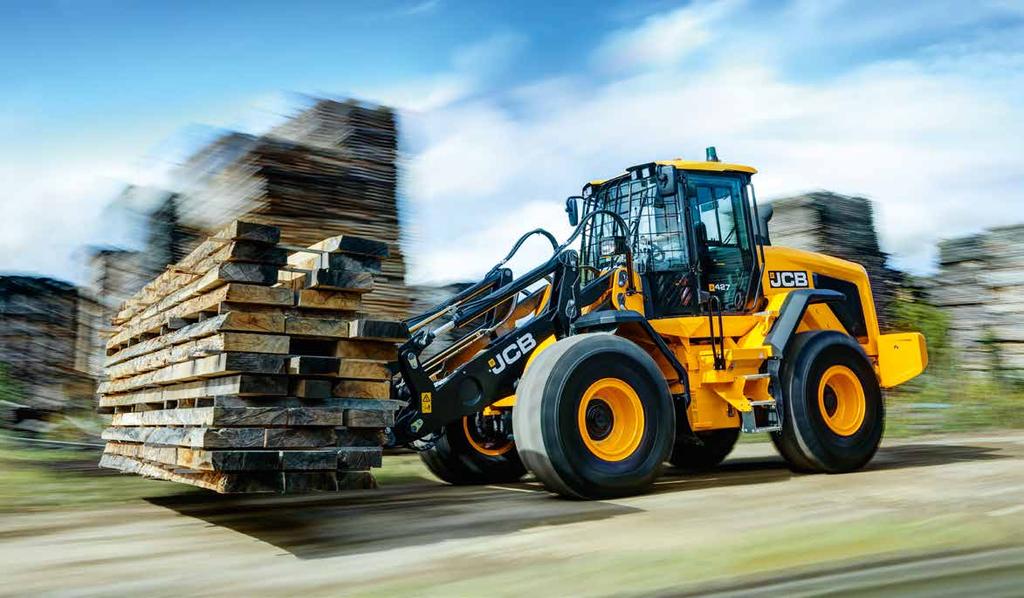

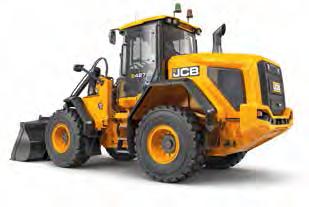

1 ČELNÍ KOLOVÝ NAKLADAČ 427/ Provozní hmotnost: t Celkový výkon motoru: 133kW (179hp) Klopné zatížení v plném zatočení: 8603 Objem standardní lopaty: 2.4m³ 437 Provozní hmotnost: t Celkový výkon motoru: 136kW (183hp) Klopné zatížení v plném zatočení: 9623 Objem standardní lopaty: 2.7m³

2 PROCES KVALITY. JSME SI VĚDOMI TOHO, ŽE KLÍČOVOU SOUČÁSTÍ KAŽDÉHO STAVEBNÍHO PROCESU JSOU KOLOVÉ NAKLADAČE. PROTO JSOU NAKLADAČE JCB 427 A 437 POSTAVENY NA ZÁKLADECH KVALITY A SPOLEHLIVOSTI. PROCESY, KTERÉ JSME POUŽILI PŘI KONSTRUKCI A VÝROBĚ, BUDOU CHRÁNIT VAŠE PRACOVNÍ POSTUPY KAŽDOU HODINU A KAŽDÝ DEN. Abychom dosáhli nejvyšší úroveň kvality, používáme nejnovější výrobní procesy jako jsou např. robotické obrábění, přesná technologie lakování a inovativní montážní metody. Vyroben pro tvrdou práci 1 Metodou analýzy konečných prvků a pomocí testovací soupravy jsme zajistili výbornou strukturální pevnost a trvanlivost. Testováním v chladící komoře jsme ověřili možnost startování stroje až do teploty -20 C. 2 2 Nový přední podvozek je odolnější než kdykoli dříve; byl zesílen dodatečnými žebry a výztuhou pro maximální životnost. Přesné obrábění s vysokou tolerancí zajistilo přesné umístění čepů a pouzder. 3 JCB 427 a 437 mohou být používány pro nejtěžší aplikace, jako je manipulace s korozivními materiály, nebo při nakládání s odpady

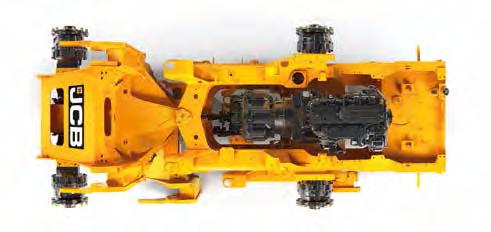

3 4 s m m je ho ého u jsou PROCES KVALITY Vynikající kloubové spojení 5 Hadice jsou úhledně vedené a upevněné podél kloubového spoje, v dostatečné vzdálenosti od kritických bodů. 6 Spojení je navrženo tak, aby odolávalo svislému i vodorovnému zatížení. Kloubový spoj má velice odolný středový čep a masivní pouzdro, stejně jako dvojité kuželíkové ložisko na horní části kloubového spojení. Tyto stroje mají integrované ocelové nádrže kapalin pro maximální ochranu úniku; jedná se o mnohem lepší řešení než plastové nádrže upřednostňované některými konkurenty

4 PRODUKTIVITA A VÝKON. MODELY 427 A 437 DISPONUJÍ OPRAVDU VYSOKOU PRODUKTIVITOU. OBA STROJE S VELKÝM VÝKONEM A TOČIVÝM MOMENTEM SPLŇUJÍ EMISNÍ STANDARDY TIER 4 FINAL / Stupeň IV, BEZ POTŘEBY SYSTÉMU DPF, COŽ ELIMINUJE POTŘEBU PERIODICKÝCH REGENERACÍ. Není třeba se obávat plýtvání času a peněz na výměnu filtru pevných částic (DPF) u Vašeho nakladače; motor Cummins splňuje legislativu Tier 4 Final / Stupeň IV pouze pomocí recirkulace výfukových plynů (EGR), selektivní katalytické redukce (SCR) a dieselového oxidačního katalyzátoru (DOC). Toto nastavení také zlepšuje spotřebu paliva. Výkon hnacího ústrojí 1 Motor Cummins QSB s obsahem 6,7 l dosahuje maximálního výkonu motoru (133kW u 427 a136kw u 437) a maximální točivý moment (841Nm) při nízkých otáčkách a s vynikající odezvou. Proměnná geometrie turbodmychadla poskytuje vysoký výkon při nízkých otáčkách motoru, zkracuje časy cyklů a zvyšuje tažnou sílu. Ovládání COMMANDPLUS Nabídka 3 nebo 4 ventilového rozvaděče hydrauliky vám dává prostor pro další neocenitelnou všestrannost. Průtok lze nastavit z kabiny prostřednictvím zcela nového ovládání Command Plus. 1 Produktivita nakládání 2 S naším volitelným rychloupínačem je výměna příslušenství snadná a efektivní. Rychloupínač je navržen tak, aby byl kompatibilní i s příslušenstvím zakoupeném na následném trhu 3 Výkonné dvojité pístové hydraulické čerpadlo s proměnným průtokem může dodávat až 252 l/min pro rychlé pracovní cykly a excelentní multi-funkčnost

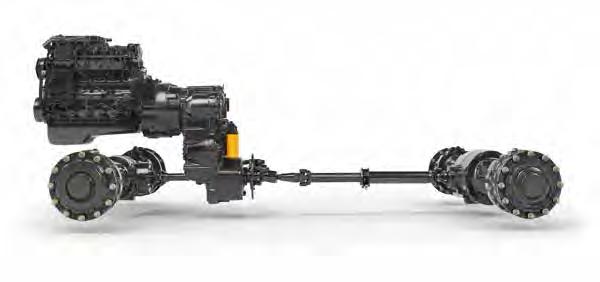

5 PRODUKTIVITA A VÝKON Inovativní elektronické ovládání převodovky provádí progresivní vypínání spojky za účelem účinnějšího a produktivnějšího provozu stroje. Tato funkce ovlivňuje trakční sílu prostřednictvím převodovky a směřuje maximální výkon do hydraulického systému nakladače. Redukuje opotřebení brzd a spotřebu paliva. Z kynematika (ZX) HT Standardní zdvih HT Vysoký zdvih HT Super vysoký zdvih 4 Produktivita nakládání (pokr.) 4 Můžete si vybrat ideální nakládací ramena pro 427/ 437, přičemž Z kynematika (ZX) má vysokou vylamovací sílu zatímco 4 válcová (HT) kynematika má vysoký kroutící moment a paralelní zdvih a je proto vhodná pro použití širokého sortimentu příslušenství. Vyberte si stroj 427 nebo 437HT s vysokým nebo super vysokým zdvihem a můžete ho tak použít například pro nakládání vysokých násypek Produktivita hnacího ústrojí 6 Spolu s nabídkou různých druhů náprav si můžete vyspecifikovat Váš 427/437 pro jakýkoliv druh použití. Standardní difetenciály jsou ideální pro práci na tvrdém povrchu. Diferenciály s omezeným prokluzem jsou vhodné do měkkých a blátivých terénů s omezenou trakcí. Otevřené diferenciály s automatickou uzávěrkou na přední nápravě umožňují vynikající trakci v různých terénních podmínkách. 5 5 Volitelná 5-stupňová převodovka u 427/437 se zámkem hydroměniče poskytuje těsnější poměr pro lepší akceleraci, svahovou dostupnost a jízdu po komunikacích. Zámek eliminuje ztráty hydroměniče a zrychluje pracovní cykly a zlepšuje účinnost. 6 5

6 . Automatický nárat do neutrálu sníží otáčky motoru na 700 ot/min po 30 sekundách nečinnosti. 1 Hydraulický ventilátor automaticky reaguje na teplotu okolí a nastavuje rychlost ventilátoru pro optimalizaci energie a snížení spotřeby paliva. Další výhodou tohoto nastavení je snížení hladiny hluku. 3 2 U modelů 427/437 Eco režim omezuje počet otáček na 1800 ot/min, přičemž snižuje spotřebu paliva a produktvita se téměř nemění. 3 Náš volitelný zámek hydroměniče u 5ti rychlostní převodovky dává 100% účinnost u převodu 2-5 a zlepšuje spotřebu paliva. Bližší převodové poměry poskytují nižší otáčky pro každý převodový stupeň

7 EFEKTIVNÍ KONSTRUKCE Účinný motor (pokračování) 4 Brzdění v kolech znamená, že brzdy se otáčí stejnou rychlostí jako kola, zmenšuje se tak vytváření tepla a snižuje odpor brzd a současně se zlepšuje spotřeba paliva a servisní přístup. Ovládání COMMANDPLUS. JCB Hladké odpružení nákladu omezuje rázové zatížení a tím se snižuje vypadávání materiálu a strukturální stres a zvyšuje se komfort obsluhy. Rychlost záběru je nastavitelná zevnitř kabiny s využitím nejmodernějších ovládacích prvků CommandPlus. 5 Nezatížená sekce v rozvaděči umožňuje pokles ramen pouze gravitační a ne hydraulickou silou a napomáhá ke snížení spotřeby paliva. 6 Zcela nová JCB hydraulická čerpadla s proměnným průtokem dodávají kapalinu do rozvaděče, který reaguje dle zatížení a spotřebovává energii pouze v případě potřeby. Ovládání nakladače nakladače je tak přesné a účinné. 7 Motor nemá DPF a nemá tedy ani žádné dodatečné palivové potrubí, kde spalováním paliva vznikají vysoké, potenciálně nebezpečné teploty potřebné k regeneraci filtru. Palivo, které je nutné pro regeneraci DPF může být namísto toho využité pro skutečnou produktivní práci. 4 Nastavitelná rychlost pro aktivaci SRS. Nastavitelné ovládání příslušenství. Nastavitelné intervaly zpětného chodu větráku

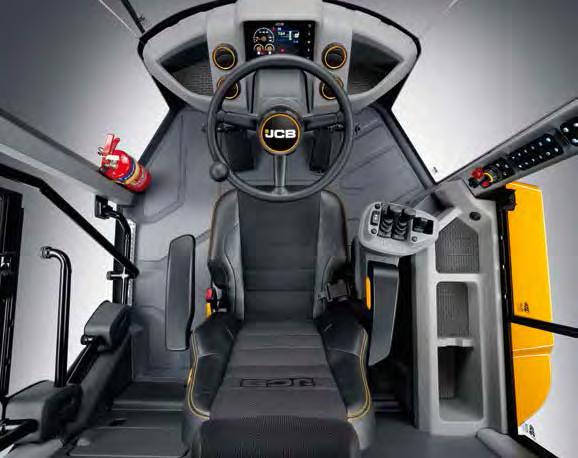

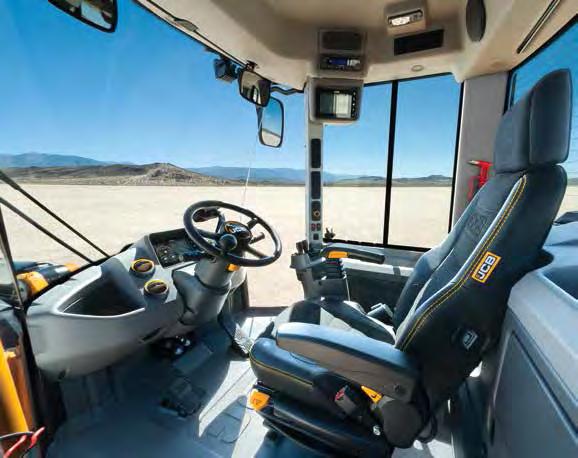

8 COMMANDPLUS. NEJNOVĚJŠÍ KOLOVÉ NAKLADAČE JCB 427 A 437 SE MOHOU POCHLUBIT ZCELA NOVOU KABINOU COMMANDPLUS. TENTO JEDINEČNÝ PŘÍSTUP K ERGONOMII JE VÝSLEDKEM RADIKÁLNÍHO PŘEHODNOCENÍ A DŮKLADNÉHO VÝZKUMNÉHO PROGRAMU. OČEKÁVEJTE KABINU, NEJLEPŠÍ VE SVÉ TŘÍDĚ Z HLEDISKA KOMFORTU, VÝHLEDU, ERGONOMIE A HLUČNOSTI. Viditelný rozdíl 1 Zcela jistě si okamžitě všimnete přepracované konstrukce ROPS, která nám umožnila přemístit A pilíře kabiny do stejné šířky jako jsou zadní. Tato změna poskytla větší interiér s jedinečným panoramatickým čelním sklem. Všechny spínače a ovládací prvky příslušenství jsou nyní umístěny na pravém A-sloupku pro snadnější přístup. 2 Nastavení stroje se děje pomocí vyhrazeného rozhraní, v podobě volitelného kolečkového ovladače Provoz nakladačů 427 a 437 je nyní mnohem snažší než kdykoliv předtím. Všechny ovládací prvky jsou umístěny na sedadle obsluhy a dokonce se pohybují ve shodě s odpružením sedadla. Zvolte si ovládací systém, který nejlépe vyhoví Vaší obsluze: vyberte si pákový joystick nebo multi-pákovou konfiguraci, všechny používají elektro-hydraulický systém pro maximální přesnost. 4 Jsou zde dvě barevné LCD obrazovky pro navigaci v provozním menu a jedna z nich slouží jako monitor pro volitelnou zadní kameru a řídící menu Command Plus

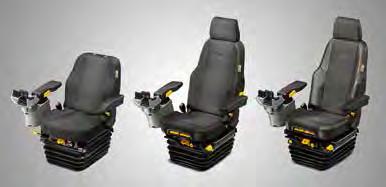

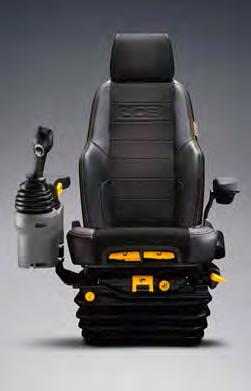

9 Hladina hluku v kabině je neuvěřitelně nízká 68 db (A): tak nízká, že těžko uslyšíte běžet motor. COMMANDPLUS 5 Pro zachování komfortního prostředí obsluhy během celé pracovní doby je v kabině vytvářen mírný přetlak, který eliminnuje vnikání prachu a výparů. 6 Po rozsáhlém výzkumu ergonomie obsluhy, jsme navrhli Command řídící polohu obsluhy. Můžeme se pochlubit optimálním rozložením celé řady ovládacích prvků různých tvarů a velikostí veškerého vybavení, které je k dispozici, a to od vzduchem odpruženého standardního sedadla, po super deluxe z poloviny kožené sedačky, s plně nastavitelnou funkcí vyhřívání/chlazení a s elektricky nastavitelnou lumbární opěrkou a nastavitelným odpružením. 7 7 Sada předem nastavených poloh umožňuje obsluhám ještě jednodušší práci. Stručně řečeno, Vaše preferovaná poloha volantu je uložena a může být okamžitě obnovena, a to i poté, co jste ji při opuštění stroje změnili. K vytvoření perfektní pracovní teploty vybavte Váš 427 nebo 437 manuální anebo automatickou klimatizací. Díky speciálnímu mediálnímu portu na palubě, můžete si být jisti, že zde bude vynikající konektivita pro všechny Vaše elektronické přístroje. 5 Posuvné okno na obou stranách kabiny umožňuje snadnou komunikaci s lidmi mimo stroj. Elektronická parkovací brzda nabízí mnoho výhod: je rychle a snadno ovladatelná, a protože není připojena žádným kabelem, v kabině je méně otvorů. To pomáhá k lepší izolaci prostředí obsluhy

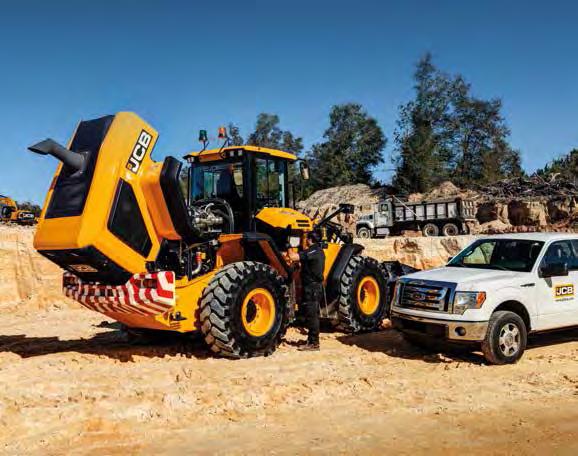

10 MÉNĚ ÚDRŽBY, DELŠÍ SERVISNÍ INTERVALY. KOLOVÉ NAKLADAČE MUSÍ MAXIMÁLNĚ VYUŽÍVAT PRACOVNÍ DOBU TVRDOU PRACÍ. PROTO 427 A 437 BYLY VYROBENY TAK, ABY MĚLY DLOUHÉ SERVISNÍ INTERVALY A VELMI KVALITNÍ KOMPONENTY. 3 Běžná údržba 1 U nového 427 a 437 s velkou kapotou vyrobenou z jednoho kusu a s automatickým otvíráním byl získán snadný přístup k motoru i k chladícímu bloku. 2 Přístup k nádrži paliva a k nádrži s AdBlue kapalinou je podobně jednoduchý přes uzamykatelnou mříž v zadní části stroje. Kontrolu hladiny kapaliny do ostřikovačů, motorového oleje a chladicí kapaliny lze provést zevnitř kabiny, všechny ostatní rutinní kontroly a mazací místa jsou přístupné z úrovně terénu. To výrazně usnadňuje práci a zvyšuje bezpečnost. 4 Deskový chladič sestavený z jednotlivých bloků, s velkými mezerami voštin, poskytuje bezkonkurenčně rychlé, snadné a bezpečné čištění. 5 S volitelnou automatickou mazací soupravou, se Váš stroj sám postará o své vlastní požadavky na mazání. 1 3 Většina motorů Tier 4 Final / Stupeň IV používají nákladné filtry pevných částic (DPF), jejichž výměna stojí spoustu peněz a času. Motor Cummins DPF filtr nepoužívá, což snižuje údržbu a provozní náklady

11 MÉNĚ ÚDRŽBY, DELŠÍ SERVISNÍ INTERVALY Méně servisu, více práce 5 Kabina CommandPlus monitoruje stav stroje a podávání výstrah v reálném čase chrání stroj i obsluhu. Ovládání COMMANDPLUS. Pokud plánujete používat svůj kolový nakladač v prostředí s velkým množstvím polétavého prachu, vybavte svůj stroj nastavitelným reverzačním ventilátorem. Ventilátor je možné ovládat ovládacími prvky CommandPlus a pro snadné čištění lze dokonce odklopit. Intuitivní funkce nápovědy CommandPlus poskytuje obsluze smysluplné popisy funkcí spínačů v kabině. Novým, nebo nezkušeným obsluhám pomáhá tlačítko? rychle a snadno pochopit funkce stroje, aniž by museli hledat v příručce pro obsluhy. 5 6 Použitím prvotřídních komponentů na 427 a 437 (motor Cummins, převodovka a nápravy ZF, čerpadla Rexroth pumps a ventilové bloky Parker), jsme zajistili standardně dlouhou životnost. 6 7 Plně hydraulické dvouokruhové lamelové brzdy ponořené v olejové lázni jsou prakticky bezúdržbové a s dlouhou životností. Cyklonový filtr s odsáváním pomocí větráku motoru má čtyřikrát vyšší filtrační kapacitu než standardní vzduchový filtr. Tento systém má delší životnost, menší počet dílů a vyšší úroveň účinnosti, což zlepšuje ochranu motoru. K prodloužení intervalů pro doplňování paliva jsou stroje vybaveny velkou palivovou nádrží o objemu 290 litrů. Filtry pro vytápění a větrání jsou vhodně umístěny za vnějším panelem. Pro zlepšení přístupu byla hlavní pojistková deska a relé přemístěna vedle dveří

12 BEZPEČNÁ JÍZDA. NOVÉ JCB 427 A 437 JSOU NAVRŽENY PRO TRVALOU OCHRANU OBSLUHY A PRACOVIŠTĚ. VÝBORNÝ VÝHLED, PROTISKLUZOVÉ PLOCHY A OCHRANA ROPS/FOPS, TO VŠE JE JEN ZAČÁTEK. Bezpečnost především 1 Naše volitelná zpětná kamera, s barevným monitorem v kabině, u 427 a 437 zobrazuje ničím nerušený výhled vzad. 2 Vynikající viditelnost za zhoršených světelných podmínek je zaručena volitelným JCB LED osvětlením. 3 Zjistíte, že zpětná zrcátka namontovaná na přední A - sloupek zlepšují výhled do všech směrů. Kombinace vnitřních zrcátek, vyhřívaných vnějších zpětných zrcátek a zrcátka umístěná na kapotě, nabízí vynikající výhled na všechny části Vašeho stroje. 4 Vynikající, ničím nerušený výhled přes zadní kapotu, zaručuje umístění čističe vzduchu pod kapotou a výfuku do středu kapoty. Pokud máte v plánu používat svůj kolový nakladač na práci v lomu, stojí za to doplnit stroj o další volitelnou výbavu, jako jsou reverzní modrá blikající světla, maják se zeleným světlem signalizující přítomnost obsluhy, systém zadní detekce objektů a viditelné zadní vnější šrafování

13 BEZPEČNÁ JÍZDA Bezpečnost především (pokračování) 5 Přístupové schůdky na 427 a 437 jsou nakloněné a rovnoměrně rozložené, jsou doplněny dobře umístěnými madly, které zaručují za všech okolností tříbodový kontakt. 6 Zástěrky předních blatníků byly pečlivě navrženy tak, aby minimalizovaly rozstřik všech druhů nečistot od předních pneumatik. Tím se zvyšuje bezpečnost a snižuje hromadění nečistot. 7 Dveřní závěsy jsou nyní připojeny na A-sloupku. Tato jednoduchá změna vytvořila mnohem lepší přístup přes větší a širší dveřní prostor. To také znamená, že přístup k zadní části Vašeho nakladače je bezpečnější. Baterie a skříňka na nářadí jsou uzamykatelné, pro lepší zabezpečení. 8 Kabina je zcela izolovaná a je v souladu se standardy ROPS/FOPS. Aby se zabránilo vnikání prachu, je pozitivně přetlakovaná. Můžete si vybrat standardní vzduchový filtr nebo uhlíkový filtr. 9 Motory s DPF mohou představovat zvýšené riziko 5 9 požáru, kvůli nadměrnému teplu vytvářenému při regeneračním režimu. Nové 427 a 437 DPF nepoužívají, takže není žádný důvod k obavám. Protiskluzová stupátka a dodatečná madla umožňují bezpečný pohyb kolem stroje

14 LIVELINK, EFEKTIVNĚJŠÍ PRÁCE. LIVELINK JE INOVATIVNÍ SOFTWAROVÝ SYSTÉM, KTERÝM MŮŽETE ON-LINE OVLÁDAT VAŠE STROJE NA DÁLKU. OVLÁDÁNÍ SE DĚJE POMOCÍ MOBILNÍHO TELEFONU NEBO MAILEM. PŘÍSTUP KE VŠEM UPOZORNĚNÍM A ÚDAJŮM, OD SPOTŘEBY PALIVA AŽ PO INFORMACE O HISTORII STROJE, ZÍSKÁTE ZE ZABEZPEČENÉHO CENTRA. Přínos pro údržbu Řízení údržby je snažší. Přesné monitorování hodin a servisní výzvy Vám zlepší plánování. Údaje o poloze v reálném čase vám pomohou spravovat vozový park. K dispozici jsou také upozornění o kritických stavech stroje a historie údržby. Produktivita a hospodárnost Poskytnutím informací, jako je nečinnost stroje a spotřeba paliva, Vám JCB Livelink pomůže zlepšit využití paliva a dosáhnout úspory finančních prostředků a zvýšit produktivitu. Informace o poloze stroje zvýší efektivitu anebo dokonce sníží náklady na pojištění. Výhody zabezpečení Livelink Vám v reálném čase zašle výstrahu o opuštění Vašich strojů z předem určené zóny a zašle informaci o neoprávněném použití stroje mimo pracovní dobu. Mezi další výhody patří zaslání místních informací v reálném čase. 14

15 SKVĚLÉ OBCHODNÍ ROZHODNUTÍ. TOTO VELKÉ OBCHODNÍ ROZHODNUTÍ JE JEDEN Z MNOHA DŮVODŮ, PROČ ZAHÁJIT PRACOVNÍ VZTAH S JCB. POSKYTNEME VÁM PRVOTŘÍDNÍ PODPORU A ODBORNOU POMOC, ABY VAŠE ROZHODNUTÍ PŘESNĚ VYHOVĚLO VAŠIM OBCHODNÍM POTŘEBÁM. AŤ JIŽ BUDETE KDEKOLIV, VÁŠ STROJ BUDE VŽDY PLNĚ VYUŽÍVAT SVŮJ POTENCIÁL. Výběr stroje Váš prodejce JCB má správné technické znalosti a zkušenosti, aby zajistil, že budete mít k dispozici veškeré informace o stroji, jeho nákupu, příslušenství, včetně možnosti pronájmu nebo koupě použitého stroje. Program přestavby a renovace Pokud vaše firma není schopna koupit zcela nový stroj, pak JCB Program přestavby a renovace Vám pomůže efektivně prodloužit životnost vašeho stávajícího stroje. Technická podpora Všichni místní prodejci JCB mají okamžitý přístup k tovární odborné a technické podpoře, aby vám zajistili maximální provozuschopnost stroje. JCB Světové centrum Vám může dodat do 24 hodin zhruba 95% všech dílů kdekoli po celém světě. Kontrola komponentů JCB stroje těží ze sofistikovaného monitorovacího programu komponentů, který zabezpečuje preventivní údržbu a odběr vzorků oleje, aby vše pracovalo na své optimální úrovni. Servisní podpora Nabízíme různé formy prodloužené záruky, např. JCB Premier Cover (plné komplexní pokrytí), nebo JCB Powertrain Cover (zahrnuje opravy motoru, náprav, převodovky a hydraulického čerpadla). Dále servisní dohody o rozsahu údržby a oprav nebo pouze oprav. Smlouva o údržbě Vám zajistí, že budete mít Váš nakladač zcela servisně zabezpečený po celou dobu jeho provozuschopnosti. Naši servisní specialisté Vám po celém světě budou účtovat výhodné ceny prací a nabízet nezávazné cenové nabídky a rychlé a efektivní opravy strojů. Finance a pojištění Naše finanční a pojišťovací týmy jsou vždy po ruce, aby poskytly rychlé a flexibilní konkurenční nabídky. Samozřejmě, že balíčky mohou být přizpůsobeny tak, aby vyhovovaly Vašim konkrétním obchodním potřebám. 15

16 SPECIFIKACE STATICKÉ ROZMĚRY H G R4 J J1 F E R3 R2 H1 H B A C D R1 427 HT 427 HT HL 427ZX 437 HT 437 HT HL 437 HT SHL 437 ZX A Celková délka mm B Střed nápravy od čepu lopaty mm C Rozvor náprav mm D Střed nápravy od protizávaží mm E Min. světlá výška mm F Výška přes výfuk mm G Šířka přes střechu kabiny mm H Max. šířka přes pneumatiky mm H1 Rozchod kol mm H2 Max. šířka přes blatníky mm Výška přes střechu a sklopený J maják mm J1 Výška přes vztyčený maják mm Zatížení přední nápravy Zatížení zadní nápravy Celková hmotnost Výška od země k plně otevřenému krytu motoru Nárůst délky vozidla s otevřenou kapotou (zadní mřížka zavřená) mm mm uvedená data jsou odvozená dle stroje vybaveného radiálními pneumatikami 20.5R25 XHA2 (L3), lopatou s přímou montáží o objemu 1.9m 3 s přídavným břitem a standardním protizávažím. 437 uvedená data jsou odvozená dle stroje vybaveného radiálními pneumatikami Michelin 20.5R25 XHA2 (L3), lopatou s přímou montáží o objemu 2.3m 3 s přídavným břitem a standardním protizávažím. R1 R2 Max. poloměr otáčení přes lopatu Max. poloměr otáčení přes pneumatiky 427HT 427 HT HL 427ZX 437 HT 437 HT HL 437 HT SHL 437 ZX mm mm R3 Vnitřní poloměr otáčení mm R4 Úhel kloub. spoje stupně

17 SPECIFIKACE VELIKOST PNEUMATIK 427 HT/HT HL S V Q R M O P N T Rozměr pneu Výrobce Typ Třída Provozní hmotnost () STL HT HT HL Rozměry 20.5R25 MICHELIN XHA2 L R25 MICHELIN XTLA L R25 MICHELIN XLDD2A L R25 MICHELIN XMINED2 L /65R25 MICHELIN XLDD2A L R25 MICHELIN XSNOPLUS L /75R26 MICHELIN MEGAXBIB N/A /65R25 MICHELIN XLD L /65R26 MICHELIN MEGAXBIB N/A G/YEAR SGL (16 ply) L G/YEAR HRL (16 ply) L R25 G/YEAR TL-3A L R25 G/YEAR RL-5K L R25 JCB Earthmover L SG REVOLUTION SE N/A SG REVOLUTION S2 C2 DWL N/A JCB Sitemaster (16ply) L R25 NOKIAN GRIP TL L FTTL Nápravy - Heavy duty (vyžadovaná 5-ti rychlostí převodovka, šířka zemědělských pneumatik 750 a vysoká zdvihací ramena). STL FTTL Kolmé mm Šířka mm ROZMĚRY NAKLADAČE 427 HT/HT HL Model 427 HT 427 HT HL Uchycení lopaty Typ lopaty Přímé Univerzální Rychloupínač Univerzální Přímé Univerzální Rychloupínač Univerzální Vybavení lopaty Zuby s hrotem Zuby s hrotem Zuby s hrotem Výměnný břit Zuby s hrotem Výměnný břit Zuby s hrotem Výměnný břit Objem lopaty (SAE navršená 100%) m³ Objem lopaty (zarovnaná) m³ Šířka lopaty mm Hmotnost lopaty Max. měrná hmotnost materiálu * /m³ Klopné zatížení v přímém směru * Klopné zatížení v plném zatočení * Provozní zatížení * Max. vylamovací síla kn M Max. výsypný úhel stupně N Úhel zaklopení lopaty v plné výšce stupně O Úhel zaklopení lopaty při přejezdu stupně P Úhel zaklopení lopaty v úrovni terénu stupně Q Nakládací výška mm R Výsypná výška (vyklopení 45º) mm S Hloubka skrývky mm T Vodorovný dosah při výsypné výšce mm V Výška od hlavních čepů lopaty mm Max. vodorovný dosah (45º) ramena vodorovně mm Provozní hmotnost (zahrnuje obsluhu 75, plnou palivovou a AdBlue nádrž) * Platí za předpokladu pneumatik Michelin 20.5R25 XHA2 (L3), 5-ti rychlostní převodovky ne-paralelní kynematiky.

18 SPECIFIKACE VELIKOST PNEUMATIK 437 HT/HT HL/HT SHL S V Q R M O P N T Rozměr Výrobce Typ Třída 20.5R25 Provozní hmot. () STL HT HT HL HT SHL Rozměry FTTL STL FTTL STL FTTL Kolmé mm MICHELIN XHA2 L R25 MICHELIN XTLA L R25 MICHELIN XLDD2A L R25 550/65R R25 620/75R26 650/65R25 750/65R MICHELIN XMINED2 L MICHELIN XLDD2A L MICHELIN XSNOPLUS L MICHELIN MEGAXBIB N/A MICHELIN XLD L MICHELIN MEGAXBIB N/A G/YEAR SGL (16 ply) L G/YEAR HRL (16 ply) L R25 G/YEAR TL-3A L R25 G/YEAR RL-5K L R25 BKT XL GRIP L SG REVOLUTION SE N/A SG REVOLUTION S2 C2 DWL N/A JCB Sitemaster (16ply) L R25 NOKIAN GRIP TL L Volitelné Heavy Duty protizávaží (nepoužívat společně s plnými pneumatikami) Šířka mm Nápravy - Heavy duty (vyžadovaná 5-ti rychlostí převodovka, šířka zemědělských pneumatik 750 a vysoká zdvihací ramena). ROZMĚRY NAKLADAČE 437 HT/HT HL Model 437 HT 437 HT HL 437 HT SHL Uchycení lopaty Typ lopaty Přímé Univerzální Rychloupínač Univerzální Přímé Univerzální Rychloupínač Univerzální Přímé Univerzální Rychloupínač Univerzální Vybavení lopaty Zuby s hrotem Výměnný břit Zuby s hrotem Výměnný břit Zuby s hrotem Výměnný břit Zuby s hrotem Výměnný břit Zuby s hrotem Výměnný břit Zuby s hrotem Výměnný břit Objem lopaty (SAE navršená 100%) m³ Objem lopaty (zarovnaná) m³ Šířka lopaty mm Hmotnost lopaty Max. měrná hmotnost materiálu * /m³ Klopné zatížení v přímém směru * Klopné zatížení v plném zatočení * Provozní zatížení * Max. vylamovací síla kn M Max. výsypný úhel stupně N Úhel zaklopení lopaty v plné výšce stupně O Úhel zaklopení lopaty při přejezdu stupně P Úhel zaklopení lopaty v úrovni terénu stupně Q Nakládací výška mm R Výsypná výška (vyklopení 45º) mm S Hloubka skrývky mm T Vodorovný dosah při výsypné výšce mm V Výška od hlavních čepů lopaty mm Max. vodorovný dosah (45º) ramena vodorovně mm Provozní hmotnost (zahrnuje obsluhu 75, plnou palivovou a AdBlue nádrž) *Platí za předpokladu pneumatik Michelin 20.5R25 XHA2 (L3), 5 rychlostní převodovky a ne-paralelní kinematiky.

19 SPECIFIKACE VELIKOST PNEUMATIK 427 ZX S V Q R M O P N T Rozměr Výrobce Typ Třída Provozní Hmotnost () STL ZX FTTL Kolmé mm Rozměry 20.5R25 MICHELIN XHA2 L R25 MICHELIN XTLA L R25 MICHELIN XLDD2A L R25 MICHELIN XMINED2 L /65R25 MICHELIN XLDD2A L R25 MICHELIN XSNOPLUS L /75R26 MICHELIN MEGAXBIB N/A /65R25 MICHELIN XLD L /65R26 MICHELIN MEGAXBIB N/A G/YEAR SGL (16 ply) L G/YEAR HRL (16 ply) L R25 G/YEAR TL-3A L R25 G/YEAR RL-5K L R25 BKT XL GRIP L SG REVOLUTION SE N/A SG REVOLUTION S2 C2 DWL N/A JCB Sitemaster (16ply) L R25 NOKIAN GRIP TL L Šířka mm ROZMĚRY NAKLADAČE 427 ZX Model 427 ZX Uchycení lopaty Přímé Rychloupínač Typ lopaty Univerzální Univerzální Vybavení lopaty Zuby s hrotem Výměnný břit Zuby s hrotem Výměnný břit Objem lopaty (SAE navršená 100%) m³ Objem lopaty (zarovnaná) m³ Šířka lopaty mm Hmotnost lopaty Max. měrná hmotnost materiálu * /m³ Klopné zatížení v přímém směru * Klopné zatížení v plném zatočení * Provozní zatížení * Max. vylamovací síla kn M Max. výsypný úhel stupně N Úhel zaklopení lopaty v plné výšce stupně O Úhel zaklopení lopaty při přejezdu stupně P Úhel zaklopení lopaty v úrovni terénu stupně Q Nakládací výška mm R Výsypná výška (vyklopení 45º) mm S Hloubka skrývky mm T Vodorovný dosah při výsypné výšce mm V Výška od hlavních čepů lopaty mm Max. vodorovný dosah (45º) ramena vodorovně mm Provozní hmotnost (zahrnuje obsluhu 75, plnou palivovou a AdBlue nádrž) *Platí za předpokladu pneumatik Michelin 20.5R25 XHA2 (L3) a 5-ti rychlostní převodovky.

20 SPECIFIKACE VELIKOST PNEUMATIK 437 ZX S V Q R M O P N T Rozměry Výrobce Typ Třída Provozní hmotnost () STL ZX FTTL Kolmé mm Rozměry 20.5R25 MICHELIN XHA2 L R25 MICHELIN XTLA L /65R25 MICHELIN XLD L R25 MICHELIN XSNOPLUS L R25 MICHELIN XLDD2A L R25 MICHELIN XMINED2 L /75R26 MICHELIN MEGAXBIB N/A /65R25 MICHELIN XLD L /65R26 MICHELIN MEGAXBIB N/A G/YEAR SGL (16 ply) L R25 G/YEAR TL-3A L R25 G/YEAR RL-5K L G/YEAR HRL (16 ply) L R25 BKT XL GRIP L SG REVOLUTION SE N/A SG REVOLUTION S2 C2 DWL N/A JCB Sitemaster (16ply) L R25 NOKIAN GRIP TL L Volitelné Heavy Duty protizávaží (nepoužívat společně s plnými pneumatikami) Šířka mm ROZMĚRY NAKLADAČE 437 ZX Model 437 ZX Uchycení lopaty Přímé Rychloupínač Typ lopaty Univerzální Univerzální Vybavení lopaty Zuby s hrotem Výměnný břit Zuby s hrotem Výměnný břit Objem lopaty (SAE navršená 100%) m³ Objem lopaty (zarovnaná) m³ Šířka lopaty mm Hmotnost lopaty Max. měrná hmotnost materiálu * /m³ Klopné zatížení v přímém směru * Klopné zatížení v plném zatočení * Provozní zatížení * Max. vylamovací síla kn M Max. výsypný úhel stupně N Úhel zaklopení lopaty v plné výšce stupně O Úhel zaklopení lopaty při přejezdu stupně P Úhel zaklopení lopaty v úrovni terénu stupně Q Nakládací výška mm R Výsypná výška (vyklopení 45º) mm S Hloubka skrývky mm T Vodorovný dosah při výsypné výšce mm V Výška od hlavních čepů lopaty mm Max. vodorovný dosah (45º) ramena vodorovně mm Provozní hmotnost (zahrnuje obsluhu 75, plnou palivovou a AdBlue nádrž) *Platí za předpokladu pneumatik Michelin 20.5R25 XHA2 (L3) a 5-ti rychlostní převodovky.

21 427/437 Č SPECIFIKACE MOTOR Objem l Sání Počet válců Max. celkový výkon dle Jmenovitý celkový výkon dle při ot/min Čistý výkon Max. kroutící moment Počet ventilů / válec Čistič vzduchu Typ větráku motoru Emise PŘEVODOVKA při ot/min při ot/min Turbodmychadlo Cyklonový předčistič a filtr s čisticím systémem Hydraulický pohon větráku chlazení - rychlostní bez zámku konvertoru - rychlostní se zámkem konvertoru volitelný 4 rychlostní bez zámku konvertoru 5- rychlostní se zámkem konvertoru (volitelný) Vpřed Vzad Vpřed Vzad Vpřed Vzad Vpřed Vzad Pozn.: uvedené údaje jsou založeny na stroji s pneumatikami Michelin 20.5R25 XHA2 (L3), výsledky se mohou lišit v závislosti na pneumatikách ELEKTRICKÝ SYSTÉM Napětí Alternátor Kapacita baterie A/hod HYDRAULICKÝ SYSTÉM Typ čerpadla Max. průtok 1. čerpadla Max. tlak 1. čerpadla Max. průtok 2. čerpadla Max. tlak 2. čerpadla Délka pracovního cyklu (plné otáčky motoru) Zdvižení ramen (plná lopata) Vysypání lopaty Spuštění ramen (prázdná lopata) Pístové čerpadlo s proměnným dodávaným množstvím Délka cyklu celkem KABINA ŘÍZENÍ BRZDY Úroveň hluku v kabině 68dB(A). Hydraulické řízení. Hydraulické brzdy na všech kolech. Lamelové diskové brzdy ponořené v olejové lázni. Parkovací brzda, elektro hydraulická brzda, diskového typu, působí na výstupním hřídeli převodovky. OBJEMY PROVOZNÍCH NÁPLNÍ Hydraulický systém Palivová nádrž nádrž V A NÁPRAVY Model 427 Typ Standard Heavy duty ZF MT-L 3075 II (přední), ZF MT-L 3085 II (přední), Výrobce a model ZF MT-L 3075 II (zadní) ZF MT-L 3075 II (zadní) Převodový poměr nápravy : : 1 Výkyv zadní nápravy Model Typ Výrobce a model Převodový poměr nápravy Výkyv zadní nápravy / Stupňů / Stupňů 437 Heavy duty ZF MT-L 3085 II (přední), ZF MT-L 3075 II (zadní) : 1 / Stupňů

22 SPECIFIKACE F E D C B A ROZMĚRY NAKLADAČE S VIDLEMI 427HT 427HT HL 427ZX 437HT 437HT HL 437 HT SHL 437ZX Paralelní zdih Non paralelní Paralelní Non paralelní Paralelní Paralelní Non paralelní Paralelní Non paralelní Non paralelní Paralelní Šířka nosníku vidlí mm Délka vidlic mm A Dosah na zemi mm B Dosah s vodorovnými rameny mm C Vršek vidlice nad zemí - ramena dole mm D Výška - ramena vodorovně mm E Max. výška - ramena zdvižena mm F Dosah při max. výšce mm Klopné zatížení v přímém směru Klopné zatížení v plném zatočení (40 ) Provozní zatížení* Hmotnost příslušenství Provozní hmotnost (vč. obsluhy 75 a plné palivové a AdBlue nádrže) *V centru zatížení ve vzdálenosti 600 mm. Na základě 80% klopného zatížení při plném zatočení jak definuje IS :2007. Za předpokladu použití pneumatik Michelin 20.5R25 XHA2 (L3) a 5-ti rychlostní převodovky.

23 SPECIFIKACE MĚRNÁ HMOTNOST MATERIÁLU Materiál Hmotnost materiálu Plnící faktor /m³ % Sníh (čerstvý) Rašelina (suchá) Cukrová řepa Koks (sypaný) Ječmen Ropný koks Pšenice Uhlí Hnojiva (smíšená) Antracit - uhlí Půda (suchá) (sypaná) Dusíkatá hnojiva Chlorid sodný (suchý) Cement Portland Vápenec (drcený) Písek (suchý) Asfalt Štěrk (suchý) Jíl (vlhký) Písek (mokrý) Šamot Měď (koncentrát) Břidlice Magnetit OBJEM LOPAT 427 HT HL HT 2.7 ZX HT HL HT 2.4 Objem lopaty (m 3 ) ZX HT HL HT 2.1 ZX HT HL HT 2.0 HT HL HT 1.9 ZX HT HL HT Měrná hmotnost materiálu (/m 3 ) OBJEM LOPAT SHL HT HL ZX HT Objem lopaty (m 3 ) SHL SHL HT HL HT HL HT HT 2.3 SHL HT HL ZX HT Měrná hmotnost materiálu (/m 3 ) 100% HT = Standardní zdvih HL = vysoký zdvih SHL = Super vysoký zdvih ZX = Z kinematika 115% 95% Plnící faktor lopaty

24 SPECIFIKACE EQUIPMENT SERVIS A ÚDRŽBA 5 let používání LIVELINK Vzdálené vypouštění a napouštění motorového oleje Sdružené testovací místo pro měření tlaku Uzamykatelná skříňka na nářadí Mazací místa přístupná z úrovně terénu MOTOR Vzduch. čistič cyklonový předfiltr s podtlakem od větráku motoru Automatický zpětný chod větráku motoru Olejový lapač průduchu klikové skříně AdBlue kapalina Elektrické otevírání zadní kapoty Epoxidem potažený radiátor / chladiče Pevně montovaný větrák Palivový filtr Palivový předfiltr s odlučovačem vody Větrák chlazení s hydraulickým pohonem Manuální ovládání otevírání zadní kapoty Studený start do -20 SCR regulace emisí motoru Výklopný ventilátor Turbo s obtokovým ventilem Chladič s většími mezerami voštin Vyhřívání bloku motoru (110V nebo 240V) Přídavná nádrž paliva 110 litrů (pouze pro 427 AGRI) ELEKTRICKÝ SYSTÉM Alternátor 100 A Rotační maják Elektricky nastavitená zpětná zrcátka Vyhřívaná zpětná zrcátka Vnější odpojovač baterie Sklápěcí držák majáku Zelené světlo bezpečnostního pásu Halogenová pracovní světla vpředu a vzadu Výstražná světla Integrovaná zpětná kamera LED přední a zadní pracovní světla LED pracovní světla Sada pro osvětlení registrační značky Parkovací světla Elektroinstalace pro rádio a reproduktory Zadní mlhové světlo Zpětný alarm a světlo Inteligentní zpětný alarm a světlo Reverzní alarm s bílým šumem a světlo Pracovní světla na zadní mřížce Alarm otevření kapoty ELEKTRICKÝ SYSTÉM (pokračování) Modrá LED zpětná světla HNACÍ ÚSTROJÍ 4- rychlostní převodovka 5-ti rychlostní převodovka se zámkem měniče momentu 6-ti rychlostní převodovka se zámkem měniče momentu (pouze 427 AGRI model) Epicyklické redukce v nábojích kol Pevná přední náprava Podřazení na ovládací páce nakladače Skleněný ukazatel úrovně hladiny převodového oleje Diferenciály s omezeným prokluzem na přední a zadní nápravě Ovládací páka směru Start v neutrálu Otevřený diferenciál Standardní diferenciál s automatickou uzávěrkou - 100% (přední náprava) Kyvná zadní náprava "Power-Inch" inteligentní vypínání spojky na brzdovém pedálu (volitelné) Heavy duty přední náprava (pouze 427 AGRI model) Slinuté brzdové obložení Automatické řazení pod zatížením Omezovač rychlosti 20km/hod Sloupek řízení, jediná ovládací páka (směr a řazení) Obtokový chladič převodovky BRZDOVÝ SYSTÉM Vícelamelová kotoučová brzda v olejové lázni Slinuté brzdové obložení Zdvojený hydraulický obvod Brždění v kolech (brzdové lamely mají stejné otáčky jako kola) Kotoučová parkovací brzda na výstupním hřídeli převodovky Elektro - hydraulické aktivování parkovací brzdy Záložní akumulátor pro elektrickou parkovací brzdu STANOVIŠTĚ OBSLUHY Plně prosklená kabina Ochrana předních spodních oken Automatická klimatizace Manuální klimatizace Pákový joystick Vícepákové ovládání hydrauliky Proporcionální elektrohydraulické ovládání příslušenství Elektronicky nastavitelný průtok hydrauliky pro příslušenství Vzduchem odpružené látkové sedadlo Deluxe vyhřívané, vzduchem odpružené látkové sedadlo Super deluxe vyhřívané a chlazené, vzduchem odpružené sedadlo Přední rolety Zadní rolety Vzduchový filtr sání vzduchu do kabiny STANOVIŠTĚ OBSLUHY (pokračování) Filtr pro nasávání vzduchu do kabiny 12V zásuvka v kabině 2 x 12V zásuvky v kabině 24V zásuvka v kabině Zpětná kamera (barevná) Odklápěcí, nastavitelný sloupek řízení ROPS/FOPS bezpečnostní konstrukce Vnitřní osvětlení Přední hlavní displej Přídavný displej na A sloupku kabiny s rotačním ovladačem Membránové spínače umístěné na A sloupku kabiny Variabilní otáčky ventilátoru u řídícího systému klimatizace 50 mm bezpečnostní pás 75 mm bezpečnostní pás Hasící přístroj (pouze UK) Dvourychlostní přední stěrač / ostřikovač s autonávratem Jednorychlostní zadní stěrač / ostřikovač s autonávratem Třírychlostní topení / odmlžování Ohřívač s proměnnými otáčkami větráku Levé a pravé posuvné otevírání oken Podlahová rohož Držák šálku Volant s kuželovým knoflíkem Vnitřní zadní zpětná zrcátka Tónovaná skla kabiny Port Multi-media (USB a 3.5mm) Úložný prostor Vrstvené čelní sklo Vyhřívání zadního okna Odpojovač ovládání nakladače Houkačka Nastavitelná loketní opěrka Odnímatelné gumové rohože Sada konvexních zrcátek (1 pro každou stranu) Nastavitelné sedadlo s namontovanými ovládacími prvky Elektronické nastavení SRS (Systém hladké jízdy) s omezením rychlosti Elektronické nastavení intervalu zpětného chodu ventilátoru PŘEDNÍ HLAVNÍ DISPLEJ Varovná světla Směrová světla Hlavní výstraha Teplota chladicí kapaliny Stav nabíjení baterie Nízká hladina paliva Tlak motorového oleje Výstražná světla Stav parkovací brzdy

25 SPECIFIKACE VYBAVENÍ (pokračování) PŘEDNÍ HLAVNÍ DISPLEJ Výstražná světla (pokračování) Silniční osvětlení Dálková světla Zadní mlhová světla Předehřívaní motoru Tlak brzdového systému Uzávěrka diferenciálu Nízký tlak řízení Výstraha bzučákem Zanešení motorového filtru AdBlue (DEF) Snížení točivého momentu v případě poruchy Oranžová výstražná kontrolka Zastavení motoru Displej měřidel Otáčky motoru Teplota chladící kapaliny Hladina paliva LCD displej Aktuální převodový stupeň Zastavení motoru Snížení točivého momentu v případě poruchy Oranžová výstražná kontrolka AdBlue (DEF) Zanešení motorového filtru Tlak v sekundárním systému řízení Uzávěrka diferenciálu Režim řízení Rychlost Otáčky motoru (číselný displej) Hodiny Stav hydrauliky SRS - Systém hladké jízdy Maják Přední pracovní světla Zadní pracovní světla Vyhřívání zadního okna Teplota v olejové vaně převodovky Obrazovky dat Hladina AdBlue Teplota hydraulického oleje Teplota v měniči kroutícího momentu Zbývající množství paliva Celkové množství použitého paliva (nulovatelné) Okamžitá spotřeba paliva Průměrná spotřeba paliva (nulovatelná) Aktuální datum Počet hodin stroje PŘEDNÍ HLAVNÍ DISPLEJ (pokračování) Obrazovky dat (pokračování) Ujetá vzdálenost (nulovatelná) Počet hodin do příští servisní prohlídky Denní kontrola Hladina motorového oleje Hladina AdBlue PRAVÝ SEKUNDÁRNÍ DISPLEJ (volitelný) Hodiny Klimatizace Rychlost ventilátoru Nastavení teploty v kabině Stav motohodin Zpětná kamera Spotřeba paliva Nastavitelný systém hladké jízdy v závislosti na rychlosti Nastavitelný interval zpětného chodu větráku Nastavitelný průtok pro příslušenství Nastavitelný konstantní průtok Čas a datum Teplota hydraulického oleje Teplota převodového oleje Přehled o nastavení stroje Teplota chladící kapaliny Tlak motorového oleje Vzduchový filtr Teplota v olejové vaně převodovky Teplota v měniči kroutícího momentu Teplota hydraulické kapaliny Tlak parkovací brzdy Napětí baterie Zobrazení nápovědy Návod k obsluze na obrazovce HYDRAULICKÝ SYSTÉM Systém hladké jízdy (SRS) Zajištění hydraulického rychloupínače z kabiny Sada ARV pro příslušenství Hydraulický okruh pro příslušenství Dvojitý hydraulický okruh pro příslušenství Dvojité pístové čerpadlo s prioritou dodávky pro řízení Nouzové řízení JCB biologicky odbouratelný olej Elektro hydraulické odpojení Automatické podřazení Automatická volba polohy lopaty HYDRAULICKÝ SYSTÉM (pokračování) Plovoucí poloha Konstantní průtok pro příslušenství Skleněný ukazetel úrovně hladiny hydraulického oleje Chladič hydraulického oleje VNĚJŠÍ VYBAVENÍ Přední a zadní blatníky Plné zadní blatníky Přední nastavitelné zástěrky kol Přední zástěrky kol Blatníky plně pokrývající pneumatiky Radarový systém detekce zadních objektů s displejem v kabině Automatický systém mazání Mazací lis a náplně Elektrické otvírání kapoty Mřížka na sání vzduchu Pružný dolní schůdek Zadní protizávaží v plné šíři stroje Vyprošťovací závěs Oka pro zvedání a vázání Bezpečnostní pruhy na zadním nárazníku Dodatečné zadní protizávaží (312) pouze na 437 Rockinger zadní tažné zařízení s hydraulickým brzděním (pouze u 427 AGRI) OCHRANNÉ VYBAVENÍ Přední kryty skel kabiny Vybavení wastemaster: zahrnuje přední a zadní, kryty světel, kryt předního skla, přední a zadní ochrany světel, spodní kryty, kryty zadních světel, označení Wastemaster Heavy duty ochranný kryt zadní mřížky (bílý nebo černý) Bezpečnostní vzpěry ramen nakladače Kryty světel Sada předního, spodního ochranného krytu Sada zadního, spodního ochranného krytu Bezpečnostní vzpěry kloubového spojení DALŠÍ VYBAVENÍ HT Vysoký zdvih nakladače (427 a 437) Super vysoký zdvih nakladače (pouze u 437) Paralelní zdvih HT ramen nakladače STANDARD VOLITELNÉ

26

27

28 JEDNA SPOLEČNOST, VÍCE NEŽ 300 TYPŮ STROJŮ. Zastoupení pro ČR: TERRAMET, spol. s r.o., Obchodní 131, Čestlice. Tel.: , mail: terramet@terramet.cz, JCB si vyhrazuje právo provádět změny specifikací bez předchozího upozornění. Ilustrace mohou znázorňovat i volitelné vybavení a příslušenství. Logo JCB je zapsanou obchodní známkou společnosti J C Bamford Excavators Ltd. 9999/5682 en-gb 03/16 Issue 2 (T4F) Čelní kolový nakladač 427/ Provozní hmotnost: t Celkový výkon motoru: 133kW (179hp) Klopné zatížení v plném zatočení: 8603 Objem standardní lopaty: 2.4m³ 437 Provozní zatížení: t Celkový výkon motoru: 136kW (183hp) Klopné zatížení v plném zatočení: 9623 Objem standardní lopaty: 2.7m³ JCB Sales Limited, Rocester, Staffordshire, United Kingdom ST14 5JP. Tel: 44 (0) salesinfo@jcb.com Download the very latest information on this product range at: JCB Sales. All rights reserved. No part of this publication may be reproduced, stored in a retrieval system, or transmitted in any form or by any other means, electronic, mechanical, photocopying or otherwise, without prior permission from JCB Sales. All references in this publication to operating weights, sizes, capacities and other performance measurements are provided for guidance only and may vary dependant upon the exact specification of machine. They should not therefore be relied upon in relation to suitability for a particular application. Guidance and advice should always be sought from your JCB Dealer. JCB reserves the right to change specifications without notice. Illustrations and specifications shown may include optional equipment and accessories. The JCB logo is a registered trademark of J C Bamford Excavators Ltd. unique print number
