2 MOOVIT MX / SYSTÉM, KTERÝ SE VÁM PŘIZPŮSOBÍ NECHTE ŽIVOT PŘIJÍT K SOBĚ. MOOVIT MX ZÁSUVKOVÝ SYSTÉM. V moderním světě, ve kterém často bojujeme s nedostatkem času a místa, je potřeba přistupovat k životnímu prostoru efektivně nejen z hlediska ergonomie, ale také určité úrovně designu a komfortu. Život je jednodušší, když to, co zrovna potřebujeme, je dostupné, organizované, funkční a designově sladěné. To vše v kombinaci s dostatečným osvětlením. Nejnovější trendy ukazují, že se objem / plochy úložných prostor obecně zmenšují, čímž dochází k větší frekvenci práce s úložnými prostory a jejich systémy. Nový Moovit MX zásuvkový systém Häfele je navržen tak, aby díky variabilnímu použití bylo možné řešit i ty nejmenší prostory s důrazem na funkčnost, snadnou ovladatelnost a design. Buďte svobodní a přijměte vše co Vám moderní život nabízí. Nechte život přijít k sobě. Rovné vnitřní boky zásuvky pro využití optimální kapacity. Mechanismus pro nastavení čela zásuvky je přístupný shora pod dvěma krytkami. Čelo zásuvky je možné demontovat bez nutnosti použití nářadí. 2

3 MOOVIT MX / 3

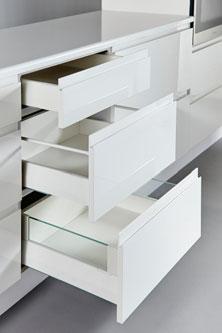

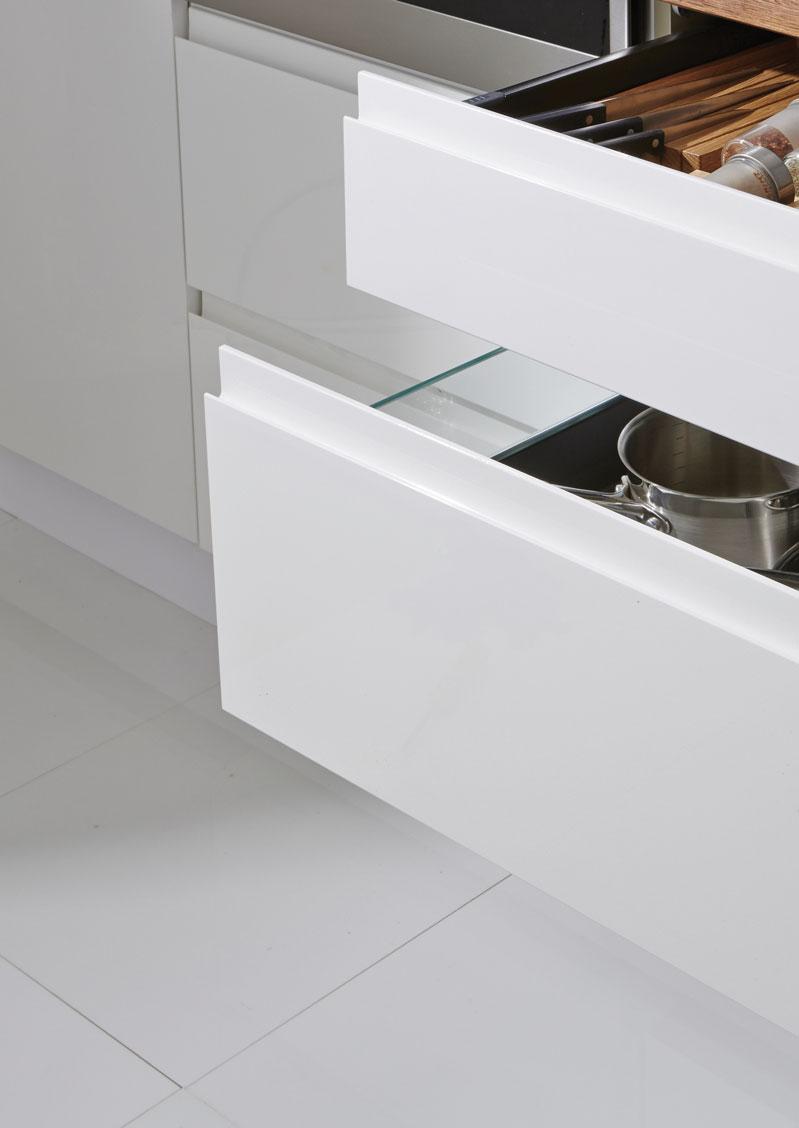

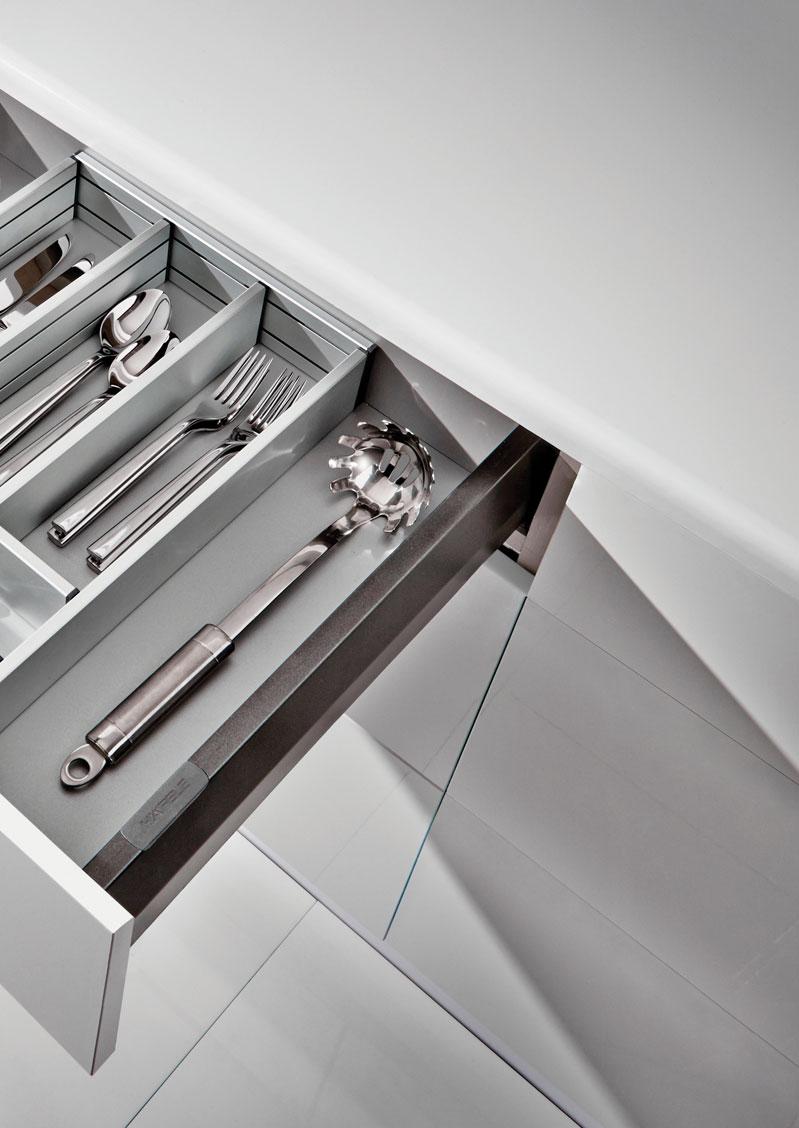

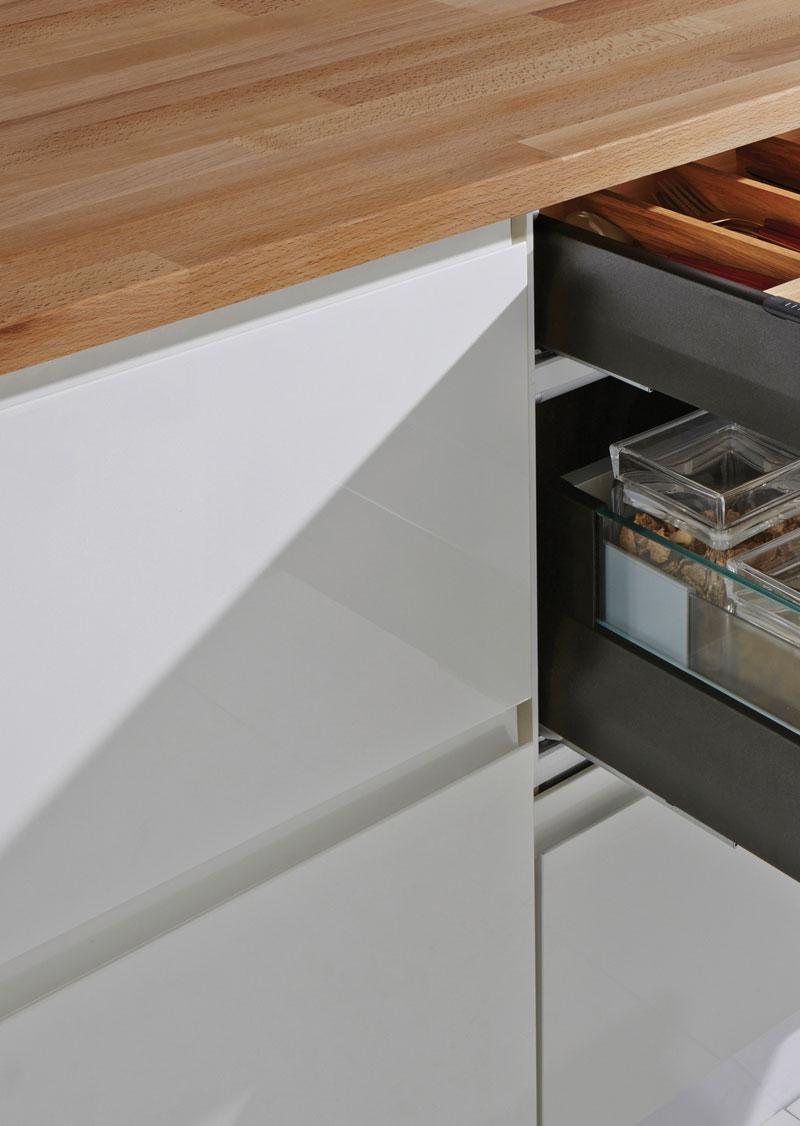

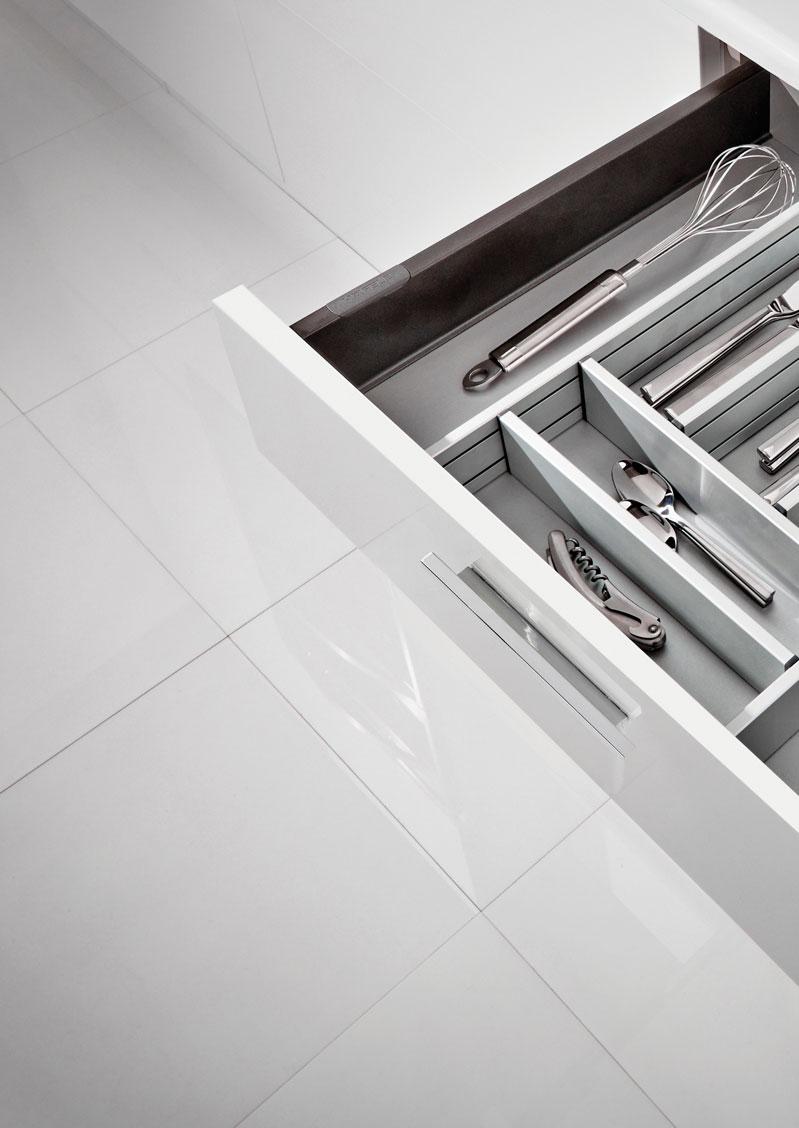

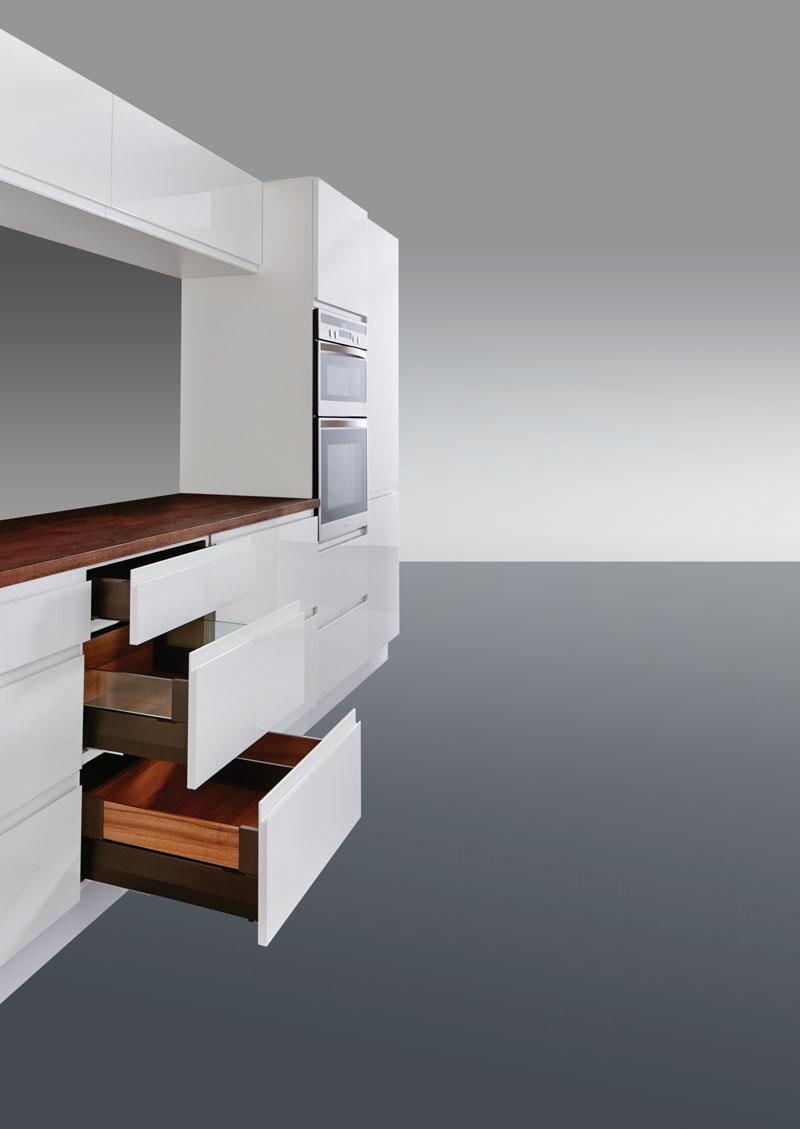

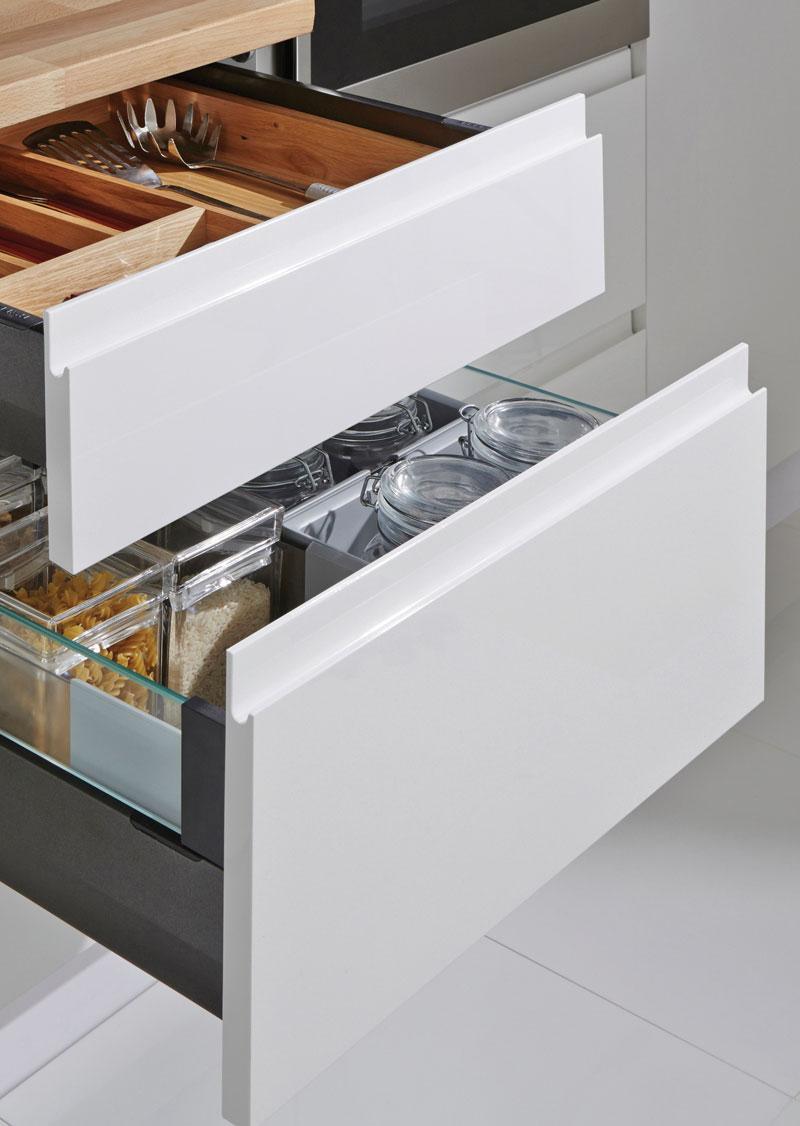

4 MOOVIT MX / SYSTÉM, KTERÝ SE VÁM PŘIZPŮSOBÍ UNIVERZÁLNÍ APLIKACE. MOOVIT MX zásuvkové systémy jsou všestranné a díky tomu mohou být použité pro nejrůznější aplikace. Lze kombinovat funkčnost při použití velkých rozměrů zásuvek, různé nadstavby i vnitřní organizaci. KUCHYNĚ MOOVIT MX. Základem celého MX zásuvkového systému je německá kvalita, která zaručuje plynulý a hladký pohyb zásuvek s integrovaným tlumením při konkrétní dynamické zátěži. Vyberte si ideální kombinaci kuchyňské zásuvky: Nízká zásuvka Nízká zásuvka s ocelovou bočnicí Nízká zásuvka se skleněnou nebo dřevěnou výplní bočnice Nahraďte zásuvky ve vaší kuchyni za systém MX a objevte nové možnosti ukládání. Využijte i malé prostory na maximum díky lepší organizaci vnitřku zásuvek. Pomocí zásuvkového systému s výškou bočnice 60 využijte prostor pod troubou. PERFEKTNÍ ŘEŠENÍ PRO KUCHYNĚ. 4

5 MOOVIT MX / 5 UNIVERZÁLNÍ

6 MOOVIT MOOVIT MX MX / SYSTÉM, / SYSTÉM, KTERÝ KTERÝ SE SE VÁM VÁM PŘIZPŮSOBÍ PŘIZPŮSOBÍ LOŽNICE MOOVIT MX. Zapomeňte na hledání ve tmavé spodní části šatníku, když je nainstalovaný zásuvkový systém MX. Je dostupný v kratších hloubkách, aby bylo možné využít zásuvky pod toaletní stolky nebo přímo do skříně. Nosnost zásuvek 30, 50 nebo 70 kg s možností uskladnění těžších oděvů nebo bot. Výběr z pěti barev bočnic nabízí možnost přiblížit design zásuvky co nejvíce designu celé sestavy či použitému materiálu. Integrovatelné vnitřní osvětlení díky LOOX LED systému. PERFEKTNÍ ŘEŠENÍ PRO LOŽNICE A ŠATNY. 6

7 UNIVERZÁLNÍ MOOVIT MX / 7

8 MOOVIT MX / SYSTÉM, KTERÝ SE VÁM PŘIZPŮSOBÍ KOUPELNA MOOVIT MX. MX zásuvkový systém nabízí optimální využití vnitřního prostoru od uskladnění toaletních potřeb, zubních kartáčků až po hřebeny na vlasy. Dostupné v provedení pro dřezové a koupelnové skříňky. Volitelně boční nadstavba s využitím vnitřní organizace tak, aby vše odpovídalo nejen funkčnosti, ale také designu. Integrované tlumené dovírání, aby provoz zásuvky nevytvářel nežádoucí zvukový doprovod. V průměru 10% více úložného prostoru než u konkurence. PERFEKTNÍ ŘEŠENÍ PRO KOUPELNY. 8

9 MOOVIT MX / 9 UNIVERZÁLNÍ

10 MOOVIT MX / SYSTÉM, KTERÝ SE VÁM PŘIZPŮSOBÍ MOOVIT MX PRO PRACOVIŠTĚ. Požadavky na stabilní a výkonný zásuvkový systém na pracovištích, který bude respektovat všechny požadavky na efektivní využití úložného prostoru, naplňuje bočnice Moovit MX s výškou 60, integrovanou synchronizací a možností rozšíření o centrální zámek zásuvky. Beznářaďová montáž a demontáž čela zrychluje a zjednodušuje instalaci, zvláště tam, kde je třeba dodržovat termíny montáže. Jednoduchá orientace v sortimentu MOOVIT MX a objednání. PERFEKTNÍ ŘEŠENÍ PRO PRACOVIŠTĚ. 10

11 MOOVIT MX / 11 UNIVERZÁLNÍ

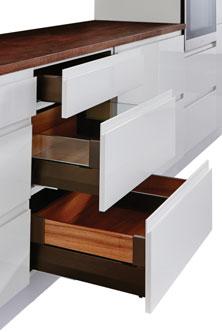

12 MOOVIT MX / SYSTÉM, KTERÝ SE VÁM PŘIZPŮSOBÍ INDIVIDUÁLNÍ DESIGN. MOOVIT MX zásuvkový systém nabízí vedle funkčních parametrů také možnost využití kreativního přístupu v kombinaci s pěti standardními povrchovými úpravami bočnic - bílá, šedá, stříbrná, antracitová nebo bronzová. Díky bohatému příslušenství je možné zásuvky vybavit podélným relingem, skleněnou nebo ocelovou bočnicí, včetně organizace vnitřního prostoru zásuvky. > Unikátní nabídka povrchových úprav > Integrovaný zadní adaptér pro dřevěná záda > Individuální design díky zvýšené skleněné nebo dřevěné nadstavbě > Široké příslušenství > Možnost potisku krytek vlastním logem Horní zásuvka: Standardní bočnice v bílé barvě Horní zásuvka: Standardní bočnice ve stříbrné barvě Horní zásuvka: Standardní bočnice v bronzové barvě Střední zásuvka: Standardní bočnice s podélným relingem v bílé barvě Střední zásuvka: Standardní bočnice se zvýšenou skleněnou nadstavbou ve stříbrné barvě Střední zásuvka: Standardní bočnice se zvýšenou skleněnou nadstavbou v bronzové barvě Spodní zásuvka: Standardní bočnice se zvýšenou skleněnou nadstavbou v bílé barvě Spodní zásuvka: Standardní bočnice s podélným relingem ve stříbrné barvě Spodní zásuvka: Standardní bočnice se zvýšenou dřevěnou nadstavbou v bronzové barvě Bílé dno i záda. Záda i dno z dubu. Záda i nadstavba ze dřeva. 12

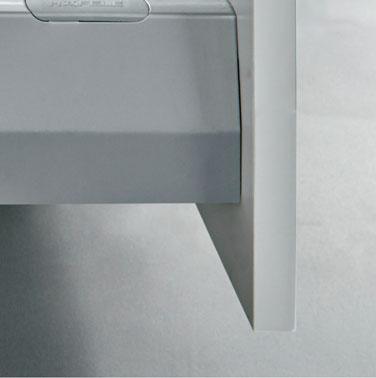

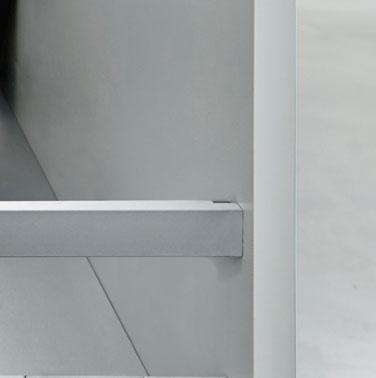

13 INDIVIDUÁLNÍ Horní zásuvka: Standardní bočnice jako řešení vnitřní zásuvky ve stříbrné barvě. Spodní zásuvka: Standardní bočnice s hranatým podélným relingem ve stříbrné barvě. MOOVIT MX / 13

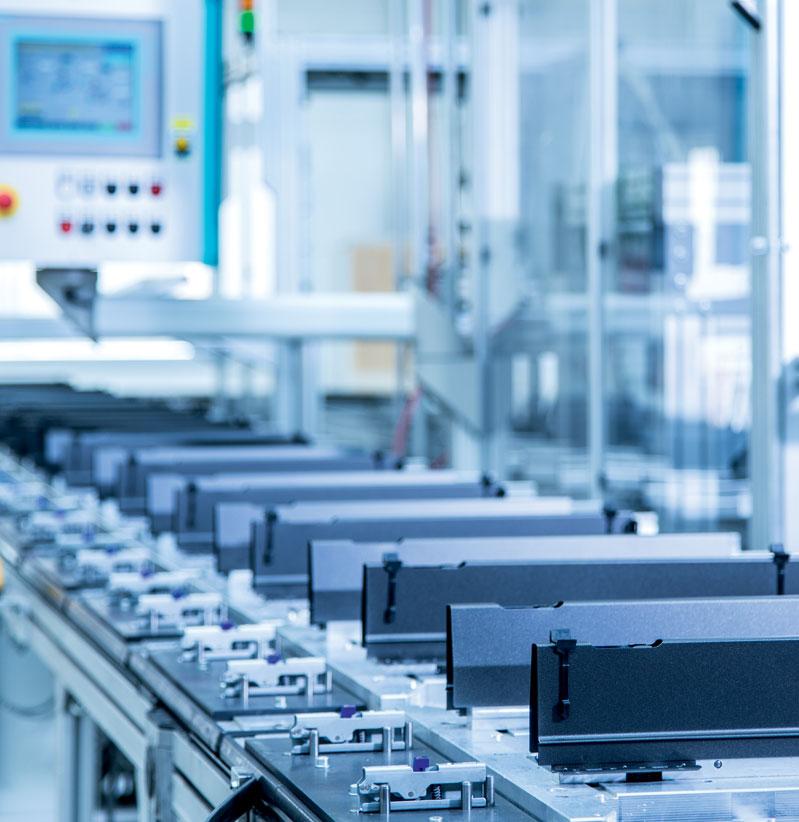

14 MOOVIT MX / SYSTÉM, KTERÝ SE VÁM PŘIZPŮSOBÍ Bočnice s úhlem 90 10% více užitné plochy * Čelní kování Tlumené dovírání Německý engineering a výroba Beznářaďová montáž a demontáž čela MOOVIT MX. FUNKČNÍ VOLBA. Optimální funkce zásuvkového systému MOOVIT MX. Vysoký funkční standard, integrované tlumené dovírání a paralerní synchronizace výsuvu, 3D nastavení s možností beznářaďové montáže a demontáže čela. 14 *ve srovnání s konkurenčními výrobky

15 FUNKČNÍ EXCLUSIVE Unikátní přístup pro boční a stranové nastavení zásuvky Podpora při montáži: pressomat, vrtací a označovací šablony Integrovaný zadní adaptér pro dřevěná záda Shodná šířka dílce pro dno a záda Dno s tloušťkou 16 Tichý plnovýsuv s integrovanou stabilizací Rychlá montáž dekorativní boky Nastavení zvýšených boků pro získání větší stability MOOVIT MX / 15

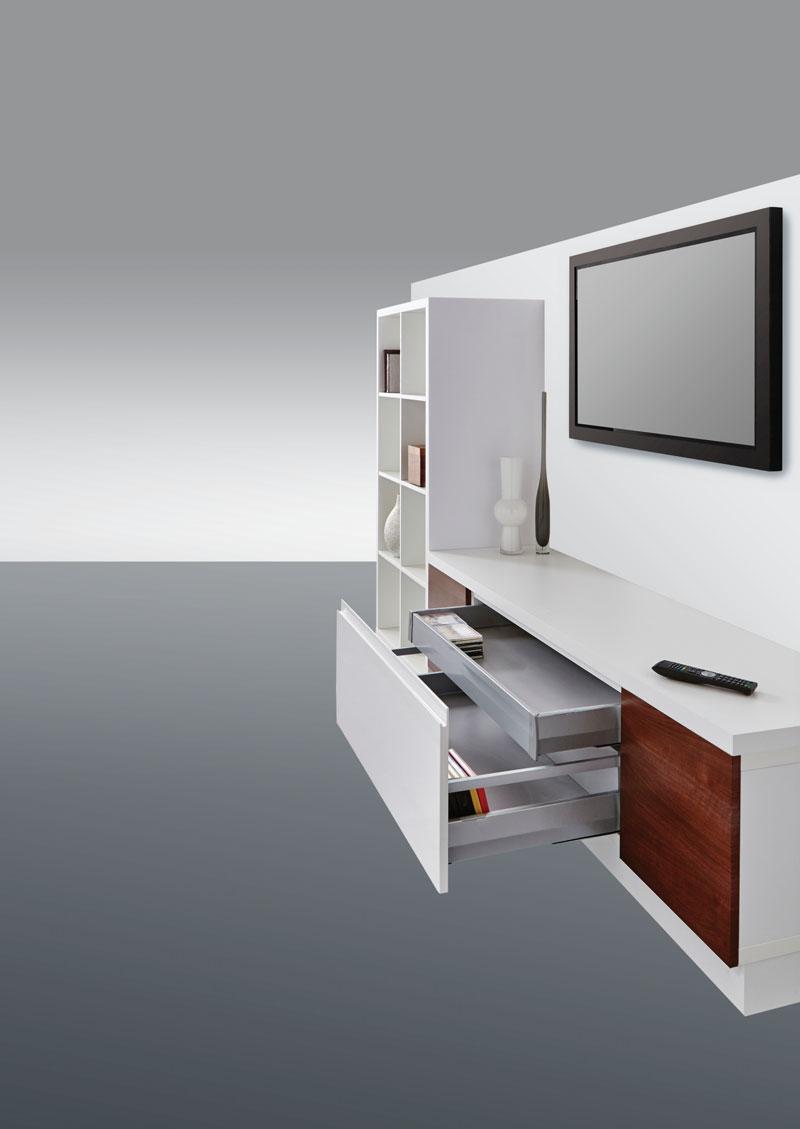

16 MOOVIT MX / SYSTÉM, KTERÝ SE VÁM PŘIZPŮSOBÍ MOOVIT MX. PRO VŠECHNY. MOOVIT MX zásuvkový systém byl navržen tak, aby respektoval náročné požadavky designérů na funkční systémy v nábytku, ale stejně tak jednoduchost výběru i zpracování pro konstruktéry a truhláře, kteří hodnotí zejména technické a konstrukční parametry. VOLBA DESIGNERŮ > Unikátní nabídka povrchových úprav > Stylová řada příslušenství > Plně přizpůsobitelné boční panely VOLBA MONTÁŽNÍKŮ > Rychlá montáž: montážní šablony, pressomat > Nastavení shora: snadný přístup v každé situaci > Beznářaďová montáž a demontáž čela 16

17 VOLBA VÝROBCŮ > Německý engineering > Tloušťka dna 16 > Integrovaný zadní adaptér pro dřevěná záda > Shodná šířka dílců pro dno i záda > Jednoduchá montáž díky řadě montážních přípravků > Certifikace LGA pro cyklů (50 kg) VOLBA ZÁKAZNÍKA > Plnovýsuv pro snadný přístup k celému obsahu zásuvky > Integrované tlumené dovírání a synchronizace výsuvu > Boční nadstavba a vnitřní zásuvky pro větší vnitřní prostor > Udělejte si svůj vnitřní prostor jedinečný a stylový > Zatížení zásuvky až do hmotnosti 70 kg MOOVIT MX / 17

18 MOOVIT MX / SYSTÉM, KTERÝ SE VÁM PŘIZPŮSOBÍ SESTAVTE SI ZÁSUVKU MOOVIT MX zásuvkový systém byl navržený s jednoduchostí v mysli. Stačí jen vybrat základní bočnici v konkrétní povrchové úpravě, korpusovou lištu a podle využití a konstrukce zásuvky volitelné příslušenství. 1 ZÁKLADNÍ VÝBĚR ZÁSUVKY: > Pár bočnic s konkrétní povrchovou úpravou > Integrovaný zadní adaptér pro záda > Sada krytek s logem Häfele A VÝBĚR NOSNOSTI ZÁSUVKY 30 KG 50 KG 70 KG B VÝBĚR BARVY ZÁSUVKY BÍLÁ ŠEDÁ STŘÍBRNÁ BRONZOVÁ ANTRACIT 18

19 2 VOLITELNÉ PŘÍSLUŠENSTVÍ C VÝBĚR HLOUBKY ZÁSUVKY 270 MM 300 MM 350 MM 400 MM 450 MM 500 MM 550 MM 600 MM 650 MM ZÁSUVKA S PODÉLNÝM RELINGEM STRANA 28, 30 ZÁSUVKA S VLOŽENÝM PANELEM STRANA 34 ZÁSUVKA S VYSOKOU BOČNICÍ STRANA 32 VNITŘNÍ ZÁSUVKA BEZ RELINGU STRANA 36 VNITŘNÍ ZÁSUVKA S RELINGEM STRANA 38 VNITŘNÍ ZÁSUVKA S VYSOKOU BOČNICÍ STRANA 40 ZÁSUVKA POD DŘEZ * STRANA MM NÍZKÁ ZÁSUVKA ** STRANA 23 * Pro dřezovou zásuvku jsou třeba další komponenty, viz katalogové stránky. ** 60 MM nízká zásuvka je samostatný produkt, viz katalogové stránky. MOOVIT MX / 19

20 MONTÁŽNÍ ROZMĚRY MOOVIT MX / SYSTÉM, KTERÝ SE VÁM PŘIZPŮSOBÍ Definice A Korpusová lišta B Bočnice s krytkami C Čelní kování D Čelní panel pro vnitřní zásuvku s relingem nebo bez relingu E Držák čelního panelu bez relingu F Držák čelního panelu s relingem G Podélný reling H Příčný reling I Držák příčného relingu J Panel pro zvýšení bočnice K Držák panelu (není zobrazen) L Držák pro vynesení dna a čela Konstrukce bočnice zásuvky Výška bočnice zásuvky 60 Výška bočnice zásuvky 92 Výška bočnice zásuvky 115 S kulatým nebo hranatým relingem S držákem panelu Vrtání pro korpus Pro výšku bočnice 60 Pro výšku bočnice 92 a 115 Čelní zásuvka: 3. otvor pro šroub Vnitřní zásuvka s nebo bez relingu: S dřevěným čílkem 19 : 1. otvor pro šroub Mezera zepředu 1 Čelní zásuvka: 3. otvor pro šroub Vnitřní zásuvka s nebo bez relingu: S dřevěným čílkem 19 : 1. otvor pro šroub S čelním panelem pro vnitřní zásuvku: 2. otvor pro šroub Mezera zepředu 1 20

21 Rozměry pro dno a záda (tloušťka 16 ) Dno Záda Výška bočnice zásuvky Nosnost Výška C zadního panelu kg /50/70 kg /50/70 kg 92 Reling / zvýšená bočnice / držák čílka 30/50/70 kg 157 MONTÁŽNÍ ROZMĚRY A = jmenovitá délka 3 B = světlá šířka korpusu 62 C = výška Rozměry zaříznutí vnitřní zásuvky Rozměry zaříznutí pro individuálně vkládané panely D Čelní panel pro vnitřní zásuvku: Vnitřní šířka korpusu 80 H Příčný reling čelního panelu: Vnitřní šířka korpusu 76 Příčný reling vnitřní organizace: Vnitřní šířka korpusu 80 Délka A = jmenovitá délka korpusové lišty 45 Výška B = 82 Výpočet rozměrů vnitřního prostoru zásuvky Vnitřní šířka zásuvky, např.: Vnější šířka korpusu 600 (2 x tloušťka bočnice) (2 x 19 = 38 ) (2 x montážní rozměr) (2 x 31 = 62 ) = vnitřní šířka zásuvky = 500 Vnější šířka korpusu Tloušťka bočnice Vnitřní šířka zásuvky Vnitřní hloubka zásuvky, např.: Jmenovitá délka korpusové lišty 500 montážní rozměr 3 tloušťka zadního panelu 16 = vnitřní šířka zásuvky = 481 Vnitřní hloubka korpusu Min. vnitřní hloubka korpusu = jmenovitá délka NL + 3 MOOVIT MX / 21

22 MONTÁŽ A NASTAVENÍ MOOVIT MX / SYSTÉM, KTERÝ SE VÁM PŘIZPŮSOBÍ Možnosti nastavení pro výšku bočnice 60 Stranové nastavení Výškové nastavení Krytka na uchycení čílka Možnosti nastavení pro výšku bočnice 92 a 115 Po namontování zásuvky pohodlné výškové a stranové nastavení shora. Pro montáž a demontáž čílka nejsou vyžadovány nástroje. Poznámka: Stranové nastavení pro výšku bočnice 92 : na pravé straně. Stranové nastavení pro výšku bočnice 115 : na obou stranách. Montáž a demontáž zásuvky 22

23 Čelní zásuvka Moovit MX Výška bočnice zásuvky 60 Vnitřní montážní výška ČELNÍ ZÁSUVKA 60 MM Montážní rozměry zad * výška zadního panelu A Korpusové lišty Matrix B Bočnice Moovit MX s krytkami C Čelní kování > Provedení: plnovýsuv, s integrovaným systémem tlumeného dotahu Smuso, s integrovaným držákem zad > Materiál: ocel > Povrchová úprava: bočnice: prášková barva, korpusová lišta: pozink > Možnosti nastavení: stranové nastavení ±1,5 (z vrchu), výškové nastavení ±2,5 (z vrchu) > Nosnost: 50 kg Upozornění Se sadou je dodáváno pouze čelní kování k přišroubování. Obsah sady 1 levá a 1 pravá bočnice Moovit MX s držákem zad 1 levá a 1 pravá korpusová lišta Matrix 1 levé a 1 pravé čelní kování k přišroubování 1 levá a 1 pravá krytka / připevnění čílka Jmenovitá délka Balení: 1 sada Bílá Šedá Metalická stříbrná Metalická antracit Metalická bronzová Upevňovací šrouby pro čelní kování katalogové číslo objednejte samostatně. Montážní rozměry STRANA 20 Vruty a šrouby STRANA 51 Příslušenství Moovit STRANA 46 MOOVIT MX / 23

24 ČELNÍ ZÁSUVKA 92 MM MOOVIT MX / SYSTÉM, KTERÝ SE VÁM PŘIZPŮSOBÍ Čelní zásuvka Moovit MX Výška bočnice zásuvky 92 Vnitřní montážní výška Montážní rozměry zad * výška zadního panelu A Korpusové lišty B Bočnice Moovit MX s krytkami C Čelní kování > Provedení: plnovýsuv, s integrovaným systémem tlumeného dotahu Smuso, s integrovaným držákem zad > Materiál: ocel > Povrchová úprava: bočnice: prášková barva, korpusová lišta: pozink 24

25 Obsah sady 1 levá a 1 pravá bočnice Moovit MX s držákem zad 1 levá a 1 pravá korpusová lišta Matrix 1 levá a 1 pravá krytka s logem Häfele Jmenovitá délka Nosnost 30 kg Bílá Šedá Metalická stříbrná Metalická antracit Metalická bronzová Nosnost 50 kg Nosnost 70 kg Balení: 1 sada ČELNÍ ZÁSUVKA 92 MM Čelní kování C není součástí dodávky, objednejte jej samostatně. Čelní kování C > Materiál: odlitek ze zinku K nalisování K nalisování Provedení K nalisování K přišroubování Balení: 1 nebo 100 kusů Upevňovací šrouby katalogové číslo objednejte samostatně. K přišroubování K přišroubování Montážní rozměry STRANA 20 Vruty a šrouby STRANA 51 Příslušenství Moovit STRANA 46 MOOVIT MX / 25

26 ČELNÍ ZÁSUVKA 115 MM MOOVIT MX / SYSTÉM, KTERÝ SE VÁM PŘIZPŮSOBÍ Čelní zásuvka Moovit MX Výška bočnice zásuvky 115 Vnitřní montážní výška Montážní rozměry zad * výška zadního panelu A Korpusové lišty B Bočnice Moovit MX s krytkami C Čelní kování > Provedení: plnovýsuv, s integrovaným systémem tlumeného dotahu Smuso, s integrovaným držákem zad > Materiál: ocel > Povrchová úprava: bočnice: prášková barva, korpusová lišta: pozink 26

27 Obsah sady 1 levá a 1 pravá bočnice Moovit MX s držákem zad 1 levá a 1 pravá korpusová lišta Matrix 1 levá a 1 pravá krytka s logem Häfele Jmenovitá délka Nosnost 30 kg Balení: 1 sada Bílá Šedá Metalická stříbrná Metalická antracit Metalická bronzová Nosnost 50 kg Nosnost 70 kg ČELNÍ ZÁSUVKA 115 MM Čelní kování C není součástí dodávky, objednejte jej samostatně. Čelní kování C > Materiál: odlitek ze zinku K nalisování K nalisování Provedení K nalisování K přišroubování Balení: 1 nebo 100 kusů Upevňovací šrouby katalogové číslo objednejte samostatně. K přišroubování K přišroubování Montážní rozměry STRANA 20 Vruty a šrouby STRANA 51 Příslušenství Moovit STRANA 46 MOOVIT MX / 27

28 ČELNÍ ZÁSUVKA S RELINGEM MOOVIT MX / SYSTÉM, KTERÝ SE VÁM PŘIZPŮSOBÍ Čelní zásuvka Moovit MX Výška bočnice zásuvky 92, s hranatým relingem Vnitřní montážní výška > Barva relingu odpovídá barvě bočnic zásuvky > Náklon čílka lze nastavit pomocí podélného relingu v rozsahu ±2 > Technický design díky hranatému tvaru relingu Montážní rozměry zad A Korpusové lišty Matrix B Bočnice Moovit MX s krytkami C Čelní kování G Sada podélného relingu, hranatého * výška zadního panelu > Provedení: plnovýsuv, s integrovaným systémem tlumeného dotahu Smuso, s integrovaným držákem zad > Materiál: ocel držák relingu: plast > Povrchová úprava: bočnice a reling: prášková barva, korpusová lišta: pozink > Rozměry: reling: 13,5 x 22 28

29 Obsah sady 1 levá a 1 pravá bočnice Moovit MX s držákem zad 1 levá a 1 pravá korpusová lišta Matrix 1 levá a 1 pravá krytka s logem Häfele 1 sada podélného relingu, hranatého (reling, držák čílka, držák zad) Jmenovitá délka Nosnost 30 kg Bílá Metalická stříbrná Metalická antracit Metalická bronzová Nosnost 50 kg Nosnost 70 kg ČELNÍ ZÁSUVKA S RELINGEM Balení: 1 sada Čelní kování C není součástí dodávky, objednejte jej samostatně. Čelní kování C > Materiál: odlitek ze zinku K nalisování K nalisování Provedení K nalisování K přišroubování Balení: 1 nebo 100 kusů Upevňovací šrouby katalogové číslo objednejte samostatně. K přišroubování K přišroubování Montážní rozměry STRANA 20 Vruty a šrouby STRANA 51 Příslušenství Moovit STRANA 46 MOOVIT MX / 29

30 ČELNÍ ZÁSUVKA S RELINGEM MOOVIT MX / SYSTÉM, KTERÝ SE VÁM PŘIZPŮSOBÍ Čelní zásuvka Moovit MX Výška bočnice zásuvky 92, s kulatým relingem Vnitřní montážní výška > Barva relingu odpovídá barvě bočnic zásuvky > Náklon čílka lze nastavit pomocí podélného relingu v rozsahu ±2 Montážní rozměry zad A Korpusové lišty Matrix B Bočnice Moovit MX s krytkami C Čelní kování G Sada podélného relingu, kulatého * výška zadního panelu > Provedení: plnovýsuv, s integrovaným systémem tlumeného dotahu Smuso, s integrovaným držákem zad > Materiál: ocel držák relingu: plast > Povrchová úprava: bočnice a reling: prášková barva, korpusová lišta: pozink > Rozměry: reling: Ø 11 30

31 Obsah sady 1 levá a 1 pravá bočnice Moovit MX s držákem zad 1 levá a 1 pravá korpusová lišta Matrix 1 levá a 1 pravá krytka s logem Häfele 1 sada podélného relingu, kulatého (reling, držák čílka, držák zad) Jmenovitá délka Nosnost 30 kg Bílá Šedá Metalická stříbrná Metalická antracit Nosnost 50 kg Nosnost 70 kg ČELNÍ ZÁSUVKA S RELINGEM Balení: 1 sada Čelní kování C není součástí dodávky, objednejte jej samostatně. Čelní kování C > Materiál: odlitek ze zinku K nalisování K nalisování Provedení K nalisování K přišroubování Balení: 1 nebo 100 kusů Upevňovací šrouby katalogové číslo objednejte samostatně. K přišroubování K přišroubování Montážní rozměry STRANA 20 Vruty a šrouby STRANA 51 Příslušenství Moovit STRANA 46 MOOVIT MX / 31

32 ČELNÍ ZÁSUVKA S VYSOKOU BOČNICÍ MOOVIT MX / SYSTÉM, KTERÝ SE VÁM PŘIZPŮSOBÍ Čelní zásuvka Moovit MX Výška bočnice zásuvky 92, se zvýšením bočnic > Náklon čílka lze nastavit pomocí podélného relingu v rozsahu ±2 > Vysoké předměty nemohou díky vysoké bočnici vypadnout ven ze zásuvky > Lze dodatečně namontovat na kulatý reling při dodržení dostupné montážní výšky > Barevně odpovídá bočnicím zásuvky Vnitřní montážní výška Montážní rozměry zad A Korpusové lišty Matrix B Bočnice Moovit MX s krytkami C Čelní kování G Sada podélného relingu J Zvýšené bočnice * výška zadního panelu Při použití individuálních výšek zad namontujte podélné relingy přesně podle nákresu. > Oblast použití: pro zvýšení uzavřeného vnitřního prostoru výsuvu o 88 na celkovou výšku 160 > Provedení: plnovýsuv, s integrovaným systémem tlumeného dotahu Smuso, s integrovaným držákem zad > Materiál: ocel držák relingu: plast > Povrchová úprava: bočnice a reling: prášková barva, korpusová lišta: pozink 32

33 Obsah sady 1 levá a 1 pravá bočnice Moovit MX s držákem zad 1 levá a 1 pravá korpusová lišta Matrix 1 levá a 1 pravá krytka s logem Häfele 1 sada podélného relingu (reling, držák čílka, držák zad) 2 zvýšené bočnice Jmenovitá délka Nosnost 30 kg Balení: 1 sada Bílá Šedá Metalická stříbrná Metalická antracit Metalická bronzová Nosnost 50 kg Nosnost 70 kg ČELNÍ ZÁSUVKA S VYSOKOU BOČNICÍ Čelní kování C není součástí dodávky, objednejte jej samostatně. Čelní kování C > Materiál: odlitek ze zinku K nalisování K nalisování Provedení K nalisování K přišroubování Balení: 1 nebo 100 kusů Upevňovací šrouby katalogové číslo objednejte samostatně. K přišroubování K přišroubování Montážní rozměry STRANA 20 Vruty a šrouby STRANA 51 Příslušenství Moovit STRANA 46 MOOVIT MX / 33

34 ČELNÍ ZÁSUVKA S VLOŽENÝM PANELEM MOOVIT MX / SYSTÉM, KTERÝ SE VÁM PŘIZPŮSOBÍ Čelní zásuvka Moovit MX Výška bočnice zásuvky 92, s držáky panelu > Designové zvýšení bočnic pomocí panelů o tloušťce 8 vyrobených například ze skla, dřeva, akrylátu, atd. > Náklon čílka lze nastavit v držáku panelu v rozsahu ±2 > Zlepšení stability pro vysoké výsuvy Vnitřní montážní výška Montážní rozměry zad A Korpusové lišty Matrix B Bočnice Moovit MX s krytkami C Čelní kování K Držáky panelu Instalace ( * výška zadního panelu > Provedení: plnovýsuv, s integrovaným systémem tlumeného dotahu Smuso, s integrovaným držákem zad > Materiál: ocel držák relingu: plast > Povrchová úprava: bočnice a reling: prášková barva, korpusová lišta: pozink > Možnosti nastavení: náklon čílka lze nastavit pomocí šroubu > Montáž: osazení nad bočnici Moovit MX, montáž na vrut na čelo a záda, krytky k nasunutí 34

35 Obsah sady 1 levá a 1 pravá bočnice Moovit MX s držákem zad 1 levá a 1 pravá korpusová lišta Matrix 1 levá a 1 pravá krytka s logem Häfele 1 sada upevnění panelu (držák čela, držák panelu, krytky, držák zad) Jmenovitá délka Nosnost 30 kg Balení: 1 sada Bílá Metalická stříbrná Metalická antracit Metalická bronzová Nosnost 50 kg Nosnost 70 kg ČELNÍ ZÁSUVKA S VLOŽENÝM PANELEM Čelní kování C není součástí dodávky, objednejte jej samostatně. Skleněný panel > Provedení: jemně broušené a zkosené hrany > Tloušťka skla 8 Montážní rozměry Upozornění pro individuálně vyráběné panely: > Tloušťka materiálu 8 > Výška 82 > Délka panelu = jmenovitá délka 45 Jmenovitá délka Kalené sklo, Kalené sklo, čiré matné Balení: 1 pár Výška zad A = 157 Vrtací šablona pro montáž zad Montážní rozměry STRANA 20 Vruty a šrouby STRANA 51 Příslušenství Moovit STRANA 46 MOOVIT MX / 35

36 VNITŘNÍ ZÁSUVKA 92 MM MOOVIT MX / SYSTÉM, KTERÝ SE VÁM PŘIZPŮSOBÍ Vnitřní zásuvka Moovit MX Výška bočnice zásuvky 92 Vnitřní montážní výška Montáž zad rozměry * výška zadního panelu > Provedení: plnovýsuv, s integrovaným systémem tlumeného dotahu Smuso, s integrovaným držákem zad > Materiál: ocel, držák relingu: plast, panel: hliník > Povrchová úprava: bočnice a reling: prášková barva, korpusová lišta: pozink Obsah sady 1 levá a 1 pravá bočnice Moovit MX s držákem zad 1 levá a 1 pravá korpusová lišta Matrix 1 levá a 1 pravá krytka s logem Häfele 1 panel vhodný pro danou šířku korpusu 1 levý a pravý držák panelu Pro panely 600 doporučujeme použití držáku pro vynesení dna a čela katalogové číslo A Korpusové lišty Matrix B Bočnice Moovit MX s krytkami D Čelní panel pro vnitřní zásuvku bez relingu E Držáky panelu Upevňovací šrouby pro uchycení čelního panelu katalogové číslo objednejte samostatně. 36

37 Šířka korpusu Nosnost 30 kg Jmenovitá délka Bílá Šedá Metalická stříbrná Metalická antracit Metalická bronzová 600 (čelní panel 488 ) (čelní panel 788 ) (čelní panel 1088 ) Nosnost 50 kg 600 (čelní panel 488 ) (čelní panel 788 ) (čelní panel 1088 ) Nosnost 70 kg 600 (čelní panel 488 ) (čelní panel 788 ) (čelní panel 1088 ) Balení: 1 sada VNITŘNÍ ZÁSUVKA 92 MM Příslušenství Moovit STRANA 46 MOOVIT MX / 37

38 VNITŘNÍ ZÁSUVKA S RELINGEM MOOVIT MX / SYSTÉM, KTERÝ SE VÁM PŘIZPŮSOBÍ Vnitřní zásuvka Moovit MX Výška bočnice zásuvky 92, s kulatým příčným a podélným relingem Vnitřní montážní výška Montáž zad rozměry * výška zadního panelu > Provedení: plnovýsuv, s integrovaným systémem tlumeného dotahu Smuso, s integrovaným držákem zad > Materiál: ocel, držák relingu: plast, držák panelu: plast, panel: hliník > Povrchová úprava: bočnice a reling: prášková barva, korpusová lišta: pozink > Možnosti nastavení: náklon čílka lze nastavit pomocí šroubu A Korpusové lišty Matrix B Bočnice Moovit MX s krytkami D Čelní panel pro vnitřní zásuvku bez relingu F Držáky panelu G Sada podélného relingu, kulatého H Příčný reling Obsah sady 1 levá a 1 pravá bočnice Moovit MX s držákem zad 1 levá a 1 pravá korpusová lišta Matrix 1 levá a 1 pravá krytka s logem Häfele 1 levý a pravý držák panelu 1 čelní panel vhodný pro danou šířku korpusu 1 sada podélného relingu, kulatého (reling, držák čílka, držák zad) 1 příčný reling, kulatý, délka 1102 Pro panely 600 doporučujeme použití držáku pro vynesení dna a čela katalogové číslo Upevňovací šrouby pro uchycení čelního panelu katalogové číslo objednejte samostatně. 38

39 Šířka korpusu Nosnost 30 kg Jmenovitá délka Bílá Šedá Metalická stříbrná Metalická antracit 600 (čelní panel 488 ) (čelní panel 788 ) (čelní panel 1088 ) Nosnost 50 kg 600 (čelní panel 488 ) (čelní panel 788 ) (čelní panel 1088 ) Nosnost 70 kg 600 (čelní panel 488 ) (čelní panel 788 ) (čelní panel 1088 ) Balení: 1 sada VNITŘNÍ ZÁSUVKA S RELINGEM Příslušenství Moovit STRANA 46 MOOVIT MX / 39

40 VNITŘNÍ ZÁSUVKA S VYSOKOU BOČNICÍ MOOVIT MX / SYSTÉM, KTERÝ SE VÁM PŘIZPŮSOBÍ Vnitřní zásuvka Moovit MX Výška bočnice zásuvky 92, se zvýšením bočnic > Vysoké předměty nemohou díky vysoké bočnici vypadnout ven ze zásuvky > Barevně odpovídá bočnicím zásuvky Vnitřní montážní výška Montáž zad rozměry * výška zadního panelu A Korpusové lišty Matrix B Bočnice Moovit MX s krytkami D Čelní panel pro vnitřní zásuvku s relingem F Držáky panelu G Sada podélného relingu, kulatého H Příčný reling, kulatý J Panel pro zvýšení bočnice Při použití individuálních dřevěných panelů namontujte podélné relingy přesně podle nákresu. > Oblast použití: pro zvýšení uzavřeného vnitřního prostoru výsuvu o 88 na celkovou výšku 160 > Provedení: plnovýsuv, s integrovaným systémem tlumeného dotahu Smuso, s integrovaným držákem zad > Materiál: ocel, držák relingu: plast, držák panelu: plast, panel: hliník, panel pro zvýšení bočnice: ocel > Povrchová úprava: bočnice, panely pro zvýšení bočnice a reling: prášková barva, korpusová lišta: pozink Obsah sady 1 levá a 1 pravá bočnice Moovit MX s držákem zad 1 levá a 1 pravá korpusová lišta Matrix 1 levá a 1 pravá krytka s logem Häfele 1 levý a pravý držák panelu 1 čelní panel vhodný pro danou šířku korpusu 1 sada podélného relingu, kulatého (reling, držák čílka, držák zad) 1 příčný reling, kulatý, délka panely pro zvýšení bočnice Pro panely 600 doporučujeme použití držáku pro vynesení dna a čela katalogové číslo Upevňovací šrouby pro uchycení čelního panelu katalogové číslo objednejte samostatně. 40

41 Šířka korpusu Nosnost 30 kg Jmenovitá délka Bílá Šedá Metalická stříbrná Metalická antracit 600 (čelní panel 488 ) (čelní panel 788 ) (čelní panel 1088 ) Nosnost 50 kg 600 (čelní panel 488 ) (čelní panel 788 ) (čelní panel 1088 ) Nosnost 70 kg 600 (čelní panel 488 ) (čelní panel 788 ) (čelní panel 1088 ) Balení: 1 sada VNITŘNÍ ZÁSUVKA S VYSOKOU BOČNICÍ Příslušenství Moovit STRANA 46 MOOVIT MX / 41

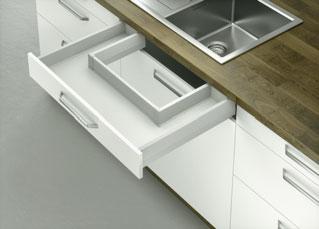

42 ČELNÍ ZÁSUVKA POD DŘEZ MOOVIT MX / SYSTÉM, KTERÝ SE VÁM PŘIZPŮSOBÍ Čelní zásuvka Moovit MX pod dřez Výška bočnice zásuvky 92 Häfele Moovit MX A + B Sada K přišroubování ke korpusu > Materiál: ocel > Povrchová úprava: bočnice: prášková barva, korpusová lišta: pozink > Provedení: plnovýsuv, s integrovaným systémem tlumeného dotahu Smuso, s integrovaným držákem zad > Nosnost: 30 nebo 50 kg Obsah sady 1 levá a 1 pravá bočnice Moovit MX M s držákem zad 1 levá a 1 pravá korpusová lišta Matrix 1 levá a 1 pravá krytka s logem Häfele Kompletní zásuvku pod dřez tvoří: > Sada Moovit MX A + B > Bočnice Moovit MX M > Sada panelu N + O > Čelní kování C Bílá Šedá Metal. stříbrná Metal. antracit jmenovitá délka Nosnost 30 kg Nosnost 50 kg A Korpusové lišty Matrix B Bočnice Moovit MX s krytkami C Čelní kování O Držáky panelu N Čelní panel a krycí profil M Bočnice Moovit MX s krytkami Metal. bronzová Balení: 1 sada Součásti pro zásuvku pod dřez objednejte samostatně. Upevňovací šrouby pro uchycení čelního panelu katalogové číslo objednejte samostatně. 1 Jmenovitá délka bočnic pro výřez 2 2 Požadovaný vnitřní rozměr mezi bočnicemi

43 Čelní kování C > Materiál: odlitek ze zinku Provedení K nalisování K přišroubování Balení: 1 nebo 100 kusů Upevňovací šrouby katalogové číslo objednejte samostatně. Moovit MX M Bočnice Pro výřez pro dřez Moovit MX N + O Sada čelního panelu Pro výřez pro dřez > Materiál: čelní panel: hliník, držák panelu: plast > Povrchová úprava: čelní panel: prášková barva > Provedení: s krycím profilem, lze zkrátit na míru > Montáž: pro montáž na vrut nebo pomocí držáku pro vynesení dna a čela katalogové číslo > Výška: 74 ČELNÍ ZÁSUVKA POD DŘEZ > Materiál: ocel > Povrchová úprava: prášková barva Obsah sady 1 levá a 1 pravá bočnice Moovit MX s držákem zad 1 levá a 1 pravá krytka s logem Häfele Jmenovitá délka Bílá Šedá Metal. stříbrná Metal. antracit Metal. bronzová Požadovaný vnitřní rozměr mezi bočnicemi 9 Obsah sady 1 panel 1 krycí profil 1 levý a pravý držák panelu Barva Bílá Šedá Metal. stříbrná Metal. antracit Metal. bronzová Balení: 1 kus Délka Upevňovací šrouby pro uchycení čelního panelu katalogové číslo objednejte samostatně. Montážní rozměry STRANA 20 Vruty a šrouby STRANA 51 Příslušenství Moovit STRANA 46 MOOVIT MX / 43

44 UZAMYKÁNÍ PRO MOOVIT MX MOOVIT MX / SYSTÉM, KTERÝ SE VÁM PŘIZPŮSOBÍ Systém uzamykání pro Moovit MX Pro zamykání na jedné nebo obou stranách Tyč centrálního zámku Moovit MX Pro zamykání na jedné straně > Zámek pro systém výsuvných bočnic Moovit MX > Tyč centrálního zámku s montáží na plochu, zásah do korpusu není nutný > Pro použití se všemi sadami bočnic s nosností 50 a 70 kg > Pro zamykání na jedné nebo obou stranách Zamykání na jedné straně Sada příslušenství pro zamykání na jedné straně Obsah sady 1 doraz, pravý 1 přípojka systému centrálního zamykání, pravá upevňovací šrouby Sada příslušenství pro zamykání na jedné straně Balení: 1 sada Pro zajištění se zamykáním na jedné straně je vyžadováno: > Jedna sada příslušenství pro zamykání na jedné straně pro každou sadu bočnice Moovit MX > Jeden otočný zámek pro centrální zamykání na jedné straně > Vhodná zámková vložka SYMO > Jedna tyč centrálního zámku požadované délky pro zamykání na jedné straně (výškové jednotky HE) Další informace k plánování a montážní rozměry najdete na online webových stránkách. Otočný zámek pro centrální zamykání Pro zamykání na jedné straně Systém se zabezpečením proti překlopení: Zabraňuje současnému otevření několika zásuvek. > Materiál: ocel, šroubovatelné ložisko: plast > Povrchová úprava: pozink, šroubovatelné ložisko: černá, RAL 9011 > Montáž: pro umístění do výsuvu Upozornění Tyč centrálního zámku je možné zkrátit shora o 2 HE. Výškové jednotky HE Montážní výška System 32 7, , , , , Balení: 1 kus Zámková vložka SYMO netříděná, se 2 klíči Otočení Zdvih Uzamykání netříděné, individuální klíč Balení: 1 nebo 20 kusů Více typů vložek a další informace k plánování a montážní rozměry najdete na online webových stránkách. 44

45 Zamykání po obou stranách Sada příslušenství pro zamykání na obou stranách Obsah sady 1 doraz, pravý 1 doraz, levý 1 přípojka systému centrálního zamykání, pravá 1 přípojka systému centrálního zamykání, levá upevňovací šrouby Sada příslušenství pro zamykání na obou stranách Balení: 1 sada Tyč centrálního zámku Moovit MX Pro zamykání na obou stranách UZAMYKÁNÍ PRO MOOVIT MX Pro zajištění se zamykáním na obou stranách je vyžadováno: > Jedna sada příslušenství pro zamykání na obou stranách pro každou sadu bočnice Moovit MX > Jeden zamykací mechanismus pro zamykání na obou stranách > Dvě tyče centrálního zámku požadované délky pro zamykání na obou stranách (výškové jednotky HE) Další informace k plánování a montážní rozměry najdete na online webových stránkách. Zamykací mechanismus Pro zamykání na obou stranách > Materiál: ocel, šroubovatelné ložisko: plast > Povrchová úprava: pozink, šroubovatelné ložisko: černá, RAL 9011 > Montáž: pro umístění do výsuvu Upozornění Tyč centrálního zámku je možné zkrátit shora o 2 HE. Určení výškových jednotek pro tyč centrálního zámku Volba vhodné tyče zámku Vhodná tyč zámku je určena > součet výškových jednotek panelů (HE) > v souladu s řadou vyvrtaných otvorů > Materiál: ocel, plast > Povrchová úprava: nikl, plast: černá > Montáž: pro přišroubování na rozšiřující panel skříně Výpočet Výpočet délky zamykací tyče Montážní šířka : 2 67 = rozměr L Příklad: 762 : 2 = = 314 Výpočet polohy vrtaných otvorů pro otočné prvky Montážní šířka 58 : 2 = rozměr A Příklad: : 2 = 352 Obsah sady 1 zámek zásuvky s vložkou a rozetou 2 zamykací tyče 2 otočné prvky, levý/pravý, plast, černý 2 límcové šrouby Pro formát (horizontální) Montážní výška Rozměr L 2 x A x A4 (3 x A5) x EDP x A Balení: 1 sada System 32: 1 výšková jednotka = 64 = 2 x 32 Příklad: Kartotékový systém je tvořen: 1 čílko zásuvky Moovit MX výšky 3 HE 3 čílka zásuvek Moovit MX výšky 2 HE Volba tyče centrálního zámku: 9 HE Délka Výška panelu Montážní výška System HE ,5 HE HE ,5 HE HE ,5 HE HE ,5 HE HE ,5 HE HE ,5 HE HE ,5 HE HE Balení: 1 sada Další informace k plánování a montážní rozměry najdete na online webových stránkách. MOOVIT MX / 45

46 PŘÍSLUŠENSTVÍ MOOVIT MOOVIT MX / SYSTÉM, KTERÝ SE VÁM PŘIZPŮSOBÍ Náhradní krytka Obsah sady 1 pravá krytka 1 levá krytka Barva Neutrální S logem Häfele Bílá Šedá Metal. stříbrná Metal. antracit Metal. bronzová Balení: 1 pár Při objednání 2000 a více kusů jsou k dispozici krytky s individuálním potiskem. Krytky s reliéfem jsou k dispozici při objednání 5000 a více kusů. Příčný reling, kulatý H > Materiál: ocel > Provedení: možnost zkrácení > Délka: 1102 > Průměr: 11 > Délka = vnitřní šířka korpusu 80 : Barva Bílá Šedá/stříbrná Antracit Balení: 1 nebo 50 kusů Podélný reling, kulatý G Reling s čelním držákem Kování zadní stěny > Materiál: reling: ocel nebo nerez, držák: plast > Povrchová úprava: prášková barva > Průměr: 11 Obsah sady 2 relingy 4 čelní držáky (2 k nalisování a 2 na vrut) 2 kování zadní stěny Jmenovitá délka Bílá Šedá/ stříbrná Antracit Balení: 1 nebo 24 párů Podélný reling, hranatý G Držák příčného relingu, kulatý I > Materiál: plast Barva Bílá Šedá/stříbrná Antracit Balení: 1 nebo 100 kusů Pro každý příčný reling objednejte 2 držáky příčného relingu. Jmenovitá délka Bílá Šedá/ stříbrná Antracit Bronzově hnědá Balení: 1 nebo 24 párů 46

47 Panel pro zvýšení bočnice J > V kombinaci s kulatým relingem (bez příčného relingu) > Vysoké předměty nemohou díky vysoké bočnici vypadnout ven ze zásuvky > Barevně odpovídá bočnicím zásuvky > Oblast použití: pro zvýšení uzavřeného vnitřního prostoru výsuvu o 88 na celkovou výšku 160 > Materiál: ocel > Povrchová úprava: prášková barva > Montáž: pro naklapnutí na reling a bočnici Držák panelu K > Designové zvýšení bočnic pomocí panelů o tloušťce 8 vyrobených například ze skla, dřeva, akrylátu, atd. > Náklon čílka lze nastavit v držáku panelu v rozsahu ±2 > Zlepšení stability pro vysoké výsuvy PŘÍSLUŠENSTVÍ MOOVIT Barva Bílá Šedá Stříbrná Antracit Bronzově hnědá Balení: 1 pár Jmenovitá délka Vrtací šablona/poloha šroubů pro držák čela Obsah sady 2 čelní kování 2 držáky panelů s napínací pružinou, nastavitelným šroubem pro čelní držáky a adaptérem pro bočnice Moovit MX 2 krytky 2 zadní adaptéry pro panel 2 kování pro zajištění zadního adaptéru do zad Barva Bílá Metal. stříbrná Metal. antracit Metal. bronzová Balení: 1 sada Sada zásuvek Moovit MX s výškou bočnice 92 nejsou součástí dodávky. Musí být objednána zvlášť. MOOVIT MX / 47

48 PŘÍSLUŠENSTVÍ MOOVIT MOOVIT MX / SYSTÉM, KTERÝ SE VÁM PŘIZPŮSOBÍ Čelní panel pro vnitřní zásuvku s relingem nebo bez relingu D Držák čelního panelu bez relingu E Pro výšku bočnice 92, bez příčného relingu > Oblast použití: panel pro vnitřní zásuvku s relingem nebo bez relingu > Materiál: hliník > Montáž: držáky pro přišroubování panelu, panel je naklapnut na bočnice s držáky panelu > Provedení: lze je zkrátit > Výška: 95 > Délka: vnitřní šířka korpusu 80 > Tloušťka bočního 16 panelu: Pro šířku korpusu v (přesná délka) Barva 600 (488) 900 (788) 1200 (1088) Bílá Šedá Metal. bronzová Metal. stříbrná Metal. antracit Balení: 1 kus Sada klipu pro vnitřní zásuvku > Oblast použití: držák panelu pro vnitřní zásuvku, připojení bočnic s panelem > Materiál: plast > Montáž: panel je naklapnut na bočnice > Výška: 97 Barva Bílá Šedá Metal. stříbrná Metal. antracit Metal. bronzová Balení: 1 pár Upevňovací šrouby pro uchycení čelního panelu katalogové číslo objednejte samostatně. Držák panelu pro vnitřní zásuvky F Pro výšku bočnice 92, s příčným relingem > Oblast použití: pro vnitřní zásuvku Moovit MX > Montáž: automatické otevření vnitřní zásuvky při vysunutí čela > Materiál: plast Barva Šedá Balení: 1 nebo 50 kusů > Oblast použití: držák panelu pro vnitřní zásuvku, spojuje bočnice s panelem a relingem > Materiál: plast > Montáž: panel je nacvaknut na bočnice, reling je vložen do držáků > Výška: 185 Barva Bílá Šedá Metal. stříbrná Metal. antracit Balení: 1 pár Sadu podélného relingu Moovit MX G a příčný reling H objednejte samostatně. Upevňovací šrouby katalogové číslo objednejte samostatně. 48

49 Vymezovací podložka Pro korpusovou lištu Moovit MX > Oblast použití: pro kompenzaci korpusů s tloušťkou boku 16 a 19 Materiál plast Balení: 1 kus Vymezovací podložka Pro vnitřní zásuvku s relingem nebo bez relingu > Oblast použití: vnitřní zásuvka s relingem nebo bez relingu za otvíravými dveřmi pro kompenzaci rozteče mezi vnitřní hranou korpusu a vnitřní hranou dvířek při otevření > Materiál: plast Pro montáž na straně závěsu PŘÍSLUŠENSTVÍ MOOVIT Pro každou zásuvku objednejte 4 distanční podložky. Držák pro vynesení dna a čela L Pro vnitřní zásuvku s relingem nebo bez relingu Pro každý výsuv a každá dvířka jsou vyžadovány 2 distanční podložky > Oblast použití: pro zpevnění hliníkového panelu proti průhybu při vysouvání zásuvky > Materiál: plast Barva Bílá Balení: 1 nebo 100 kusů Sada zásuvky Moovit MX, S vysunutím více než 100 % Barva Bílá Balení: 1 nebo 100 kusů Upevnění panelu pomocí spojovacího kování Minifix Spojovací pouzdro > Oblast použití: pro odpadkové koše Moovit MX, použití všude, kde je potřeba 100% + výsuv > Materiál: ocel > Provedení: přesah 35, s integrovaným tlumením Smuso a dotahem > Jmenovitá délka 500 > Nosnost: 45 kg Spojovací táhlo 1 Dno 2 Panel Obsah sady 1 levá a 1 pravá bočnice Moovit MX M s držákem zad 1 levá a 1 pravá korpusová lišta 1 levá a 1 pravá krytka s logem Häfele > Oblast použití: pro zpevnění dřevěného panelu proti průhybu při vysouvání zásuvky > Materiál: spojovací pouzdro: odlitek ze zinku, spojovací táhlo: ocel > Verze: spojovací pouzdro bez krytky Povrch. úprava Spojovací pouzdro Spojovací táhlo lesklé barva nikl Balení: 100 nebo 2000 kusů Barva Bílá Šedá Metal. stříbrná Metal. antracit Metal. bronzová Balení: 1 sada Čelní kování objednejte samostatně. MOOVIT MX / 49

50 ZPRACOVÁNÍ A VRTÁNÍ MOOVIT MX / SYSTÉM, KTERÝ SE VÁM PŘIZPŮSOBÍ Vrtací šablona Hloubkový doraz > Oblast použití: pro přesné předvrtání řady otvorů pro výsuvy Moovit MX pomocí vrtací šablony Moovit > Materiál: ocel > Oblast použití: pro přesné předvrtání řady otvorů pro výsuvy Moovit MX > Materiál: vrtací šablona: plast, montážní profil: hliník Aplikace Ø vrtáku Balení: 1 kus Narážecí přípravek Čelního kování C Materiál Verze Hliník s dřevěnou úchytkou Balení: 1 kus Značkovací přípravek Pro upevnění čela Obsah sady 2 vrtací šablony 1 montážní profil 1 sada montážního návodu Barva Vrtací šablona Balení: 1 kus Značkovací přípravek objednejte samostatně. > Oblast použití: pro snadné označení míst pro vrtání otvorů na čelním panelu > Materiál: plast > Barva: šedá/červená Značkovací přípravek Balení: 1 kus 50

51 Upevňovací materiál Varianta se zápustnou hlavou do otvoru 5 Pro korpusovou lištu, čelní kování pro reling Hospa s půlkulatou hlavou Pro dno a záda, na čelní panel vnitřní zásuvky ZPRACOVÁNÍ A VRTÁNÍ > Materiál: ocel > Povrchová úprava: pozink, nikl > Drážka: PZ2 nebo T-hvězda IS20 > Závit: v celé délce, stoupání 2,2, závit Ø 6,2, dřík Ø 4,6 Délka L Povrchová úprava Balení ks křížová drážka PZ2, Orga-Box 13,5 nikl 100 nebo křížová drážka PZ2, Big-Pack 13,5 nikl pozink 1 nebo T-hvězda IS20, Orga-Box 13,5 nikl 100 nebo Varianta s cylindrickou hlavou do otvoru 5 Pro čelní kování > Materiál: ocel > Závit: v celé délce > Povrchová úprava: pozink Průměr závitu d Průměr hlavy dk Výška hlavy k Drážka 3,5 7,0 2,5 PZ2 Ø vrtáku Délka L Orga-Box Balení: 1000 kusů Hospa se zápustnou hlavou Na spojení dna a zad u širokých zásuvek (> 600 ) > Materiál: ocel > Povrchová úprava: pozink, nikl > Drážka: PZ2 nebo T-hvězda IS20 > Závit: v celé délce, stoupání 2,2, závit Ø 6,0, dřík Ø 4,6 > Materiál: ocel > Závit: v celé délce > Povrchová úprava: pozink Průměr závitu d Průměr hlavy dk Výška hlavy k Drážka 3,5 7,0 2,1 PZ2 Délka L Povrchová úprava Balení ks křížová drážka PZ2, Orga-Box 16 pozink 100 nebo nikl 100 nebo křížová drážka PZ2, Big-Pack 16 pozink nikl T-hvězda IS20, Orga-Box 16 pozink Ø vrtáku Délka L Orga-Box 3, Balení: 1000 kusů MOOVIT MX / 51
