1 NOVINKA Pro skládací dveře do hmotnosti 25 kg HAWA-Folding Concepta 25

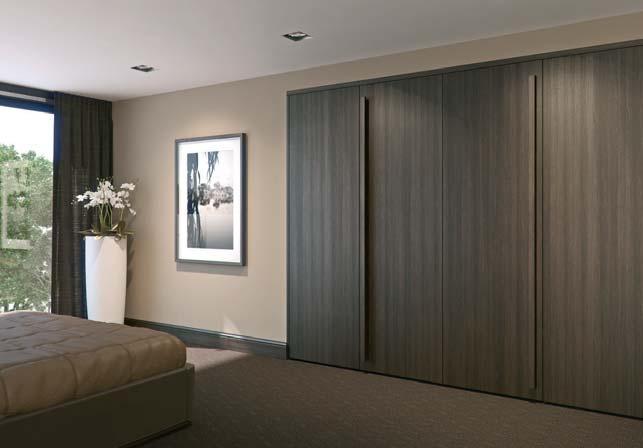

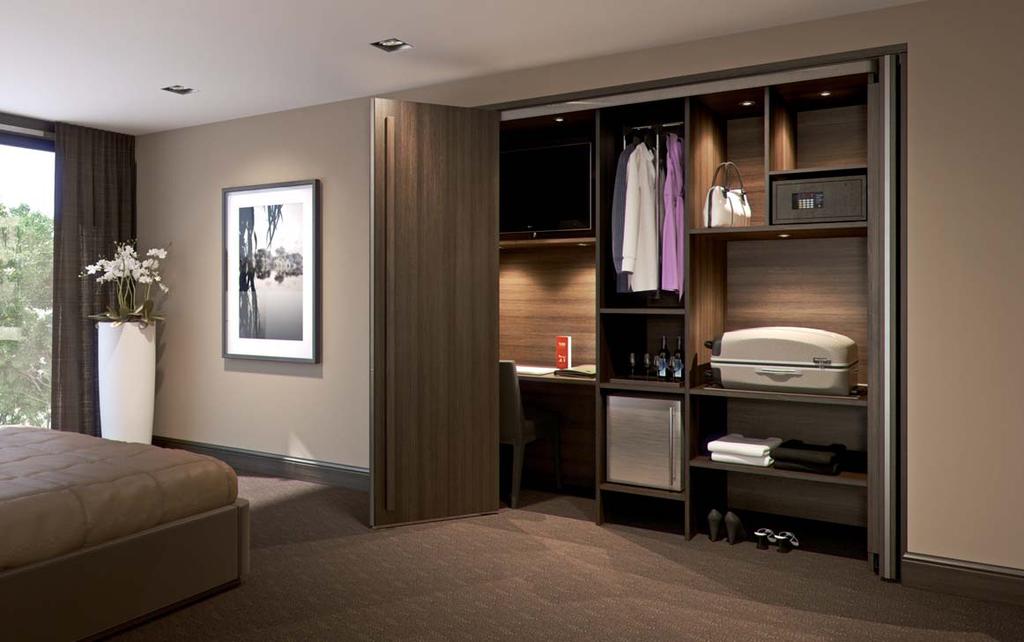

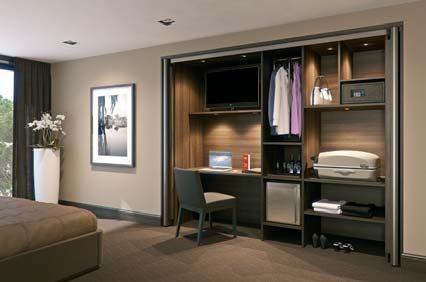

2 Úplné otevření a uzavření čelních dveří do šířky 2800 mm: ještě nikdy nebyly místnosti tak fl exibilní. HAWA-Folding Concepta 25 Již delší dobu přechází architektura od konceptu malých místností k velkým otevřeným prostorům s univerzálním využitím. Ale až nyní má k dispozici systémy moderního kování, které zcela splňují tyto požadavky: je to nový systém HAWA-Folding Concepta 25. Tento systém umožňuje jedním plynulým pohybem ukrýt vestavěnou skříň v celé výšce místnosti až do šířky 2800 mm. Budoucnost kreativního designu je doširoka otevřená: od vestavěných kancelářských zákoutí v ložnicích, přes úklidové kóje v koupelnách a kuchyňské koutky v obývacích pokojích. Svoboda možností designu je prakticky bez hranic. O výrobku Elegantní řešení, ať plně otevřené... Systém HAWA-Folding Concepta 25 tvoří dvoje skládací dveře, které se odsouvají do boční niky. Díky tomu je celý inovovaný systém velmi ekonomický: hloubka systému je 73 mm a šířka prostoru pro zapuštění pouze 110 mm. Uživatel získává větší volnost při pohybu v místnosti, protože otevřené dveře se odsouvají dovnitř korpusu skříně nebo do výklenku. Velmi kvalitní technologie nůžkového kování Hawa zaručuje snadný a tichý pohyb dveří bez nežádoucího blokování. Celkový výsledný vzhled dveří působí rozvážně a nerušeně. Díky kombinaci se systémem HAWA-Concepta 25/30/50 nebo s otvíravými dveřmi je možné vytvořit jednotný design vestavných skříní nebo kuchyňských linek. Dvojitý systém Levostranná montáž. Pravostranná montáž.... nebo zcela zavřené

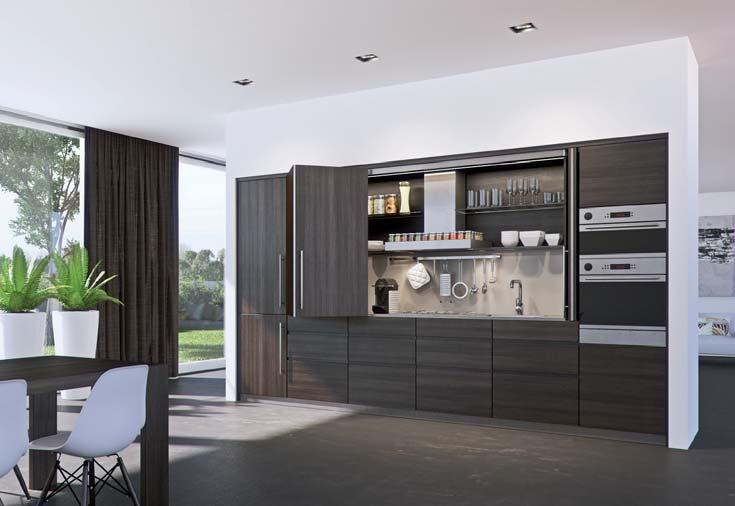

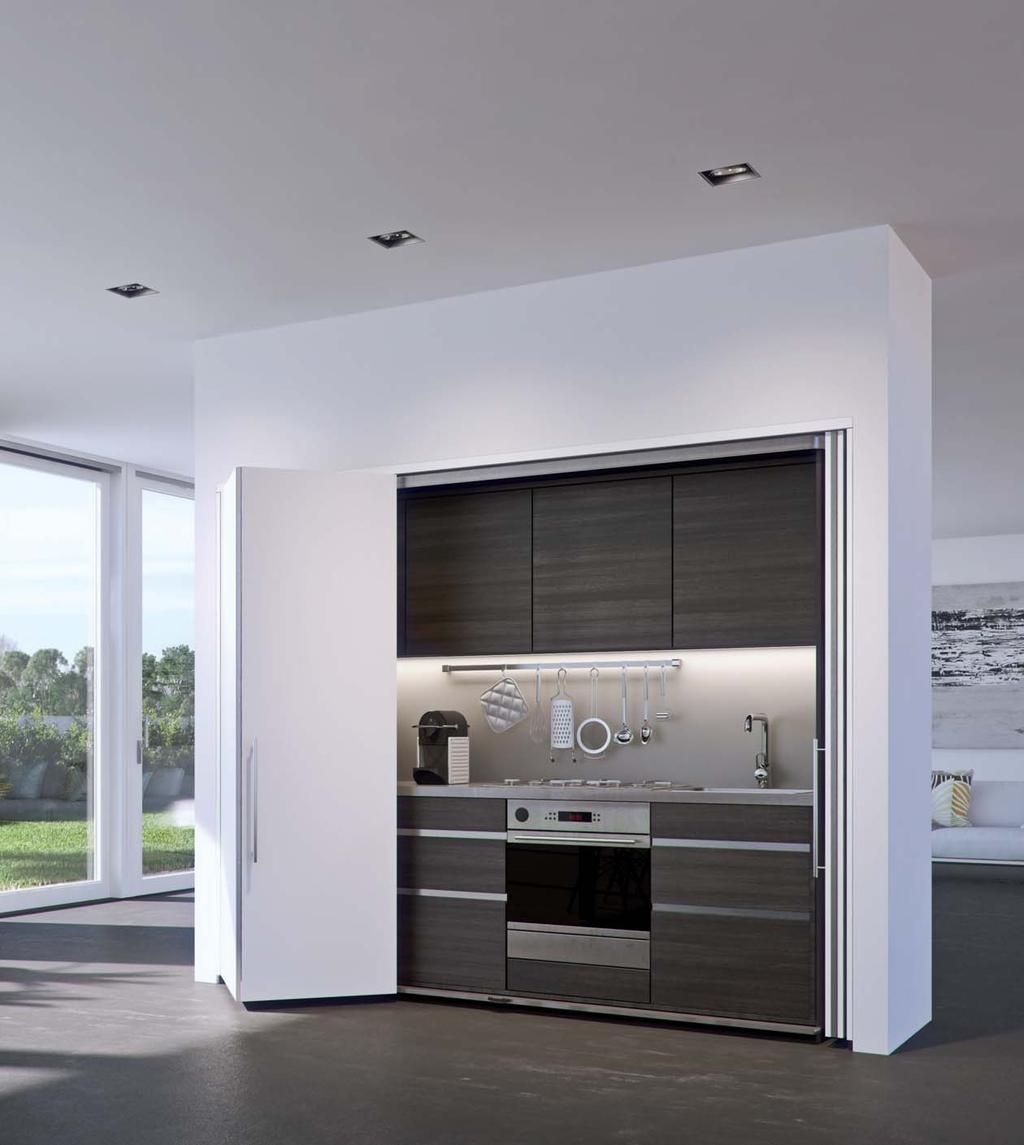

3 Správné řešení pro každou situaci Systém HAWA-Folding Concepta 25 je vhodné řešení pro libovolný koncept, ať se jedná o jednoduchý design skříní se základovým profi lem nebo dveře s nosným profi lem v celé nebo částečné výšce místnosti. Lze jej použít například pro vytvoření bezprahového vstupu do skříně. Nebo zakrytí plochy od pracovní desky ke stropu. Naložená čela skříní s nosným profi lem. Zakrytí vestavěného prostoru bez spodní lišty. Zakrytí prostoru nad pracovní deskou. Vystředění dveří pomocí vložky. Vystředění dveří magnetickým mechanismem. Vystředění dveří magnetickým mechanismem. Efektivní využití prostoru díky zapuštění o šířce 110 mm Zapuštění o šířce 110 mm zajišťuje minimální ztrátu efektivní šířky a odpovídá potřebám konstrukce systému HAWA- Concepta 25/30/50. Snižuje se tím složitost a usnadňuje plánování. Díky volitelně dostupnému profi lu pro zpevnění vrchní části skříně lze snadno vytvořit dvojité systémy bez středové sekce do celkové šířky 2800 mm.

4 V kostce Volný přístup v celé šířce skříně při otevření dveří nebo její úplné uzavření. Posuvný mechanismus vyžaduje z hloubky skříně pouhých 73 mm. Estetické vnímání: po zasunutí dveří do boční kapsy jsou panty zakryty hliníkovou deskou. Druhé dveře se nezaseknou díky aktivně poháněné kladce. Systém je vhodný i pro řešení dveří mezi vrškem pracovní plochy a stropem místnosti. Možnost univerzální kombinace se systémem HAWA- Concepta 25/30/50 a otvíravými dveřmi (vyčnívání dveří 2 5 mm). Jednoduchá montáž: otvory je potřeba vrtat pouze pro nastavovací a skryté závěsy; montáž horních lišt a nízkých profi lů se provádí zepředu. Technické údaje Hmotnost dveří 25 kg (50 kg pro dvojici dveří) Šířka dveří mm Výška dveří mm Tloušťka dveří mm Jednoduchá montáž Při montáži systému HAWA-Folding Concepta 25 není důvod k obavám. Sada dvojice skládacích dveří již obsahuje nůžkové kování a horní lištu. Vysoký stupeň předmontování levostranných a pravostranných dveří usnadňuje vlastní montáž na místě instalace a šetří čas. Montáž horní lišty a nosného profi lu probíhá zepředu rychle a snadno, dokonce i přes již dříve nainstalované skříňky. Bezpečnost především HAWA-Folding Concepta 25: objevte jeho kvality i při použití na dveře nad pracovní deskou. Šikovné řešení: standardní profily Komerčně dostupné obloukové úchytky sklopí dvojici dveří a zasunou je na libovolnou stranu prakticky okamžitě. Jediný moment, kdy se systémem HAWA-Folding Concepta 25 nelze pohnout: zamykací západka Hawa a trojcestný zámek TERZA 3017 od výrobce Heusser umožňují zamknout dveře skříně. Součást sady HAWA-Folding Concepta 25: spojovací profi ly k tělu a bočnicím skříně usnadňují montáž naložených dveří.

5 Diskrétní a estetické: vstupní otvor bez spodní lišty.

6 Prodejní body HAWA-Folding Concepta 25 Základní popis Kování pro skládací dveře do hmotnosti 25 kg. Vlastnost Pokrývá širokou řadu rozměrů: - Výška mm - Šířka: 2 x 700 mm = 1400 mm - Úrovně výšky mm mm - Tloušťka dřevěných dveří mm Maximální hmotnost dveří 2 x 25 kg Posuvný mechanismus vyžaduje z hloubky skříně pouhých 73 mm Šířka zapuštění 110 mm odpovídá potřebám konstrukce systému HAWA-Concepta 25/30/50 Všechny aplikace je možné pokrýt 4 částečnými sadami a dvěma dodatečnými sadami Výhoda Rozměrové možnosti pokrývají prakticky veškeré požadavky. Se dvěma páry sklápěcích dveří mohou mít čelní dveře šířku až 2800 mm. Lze je sklopit a zasunout do boční kapsy skříně. Lze použít pro čtyři standardní korpusy, každý o šířce 600 mm. Dveře z běžných dřevěných materiálů odpovídají maximálním rozměrům dveří. Ideální využití hloubky skříně. Dvojice skládacích dveří jsou v rovině s tělem skříně. Malá ztráta užitné šířky. Zmenšuje složitost a zjednodušuje plánování. Malá složitost s ohledem na objednávání a logistiku. Vyžaduje malé skladovací prostory. Aplikace a možnosti designu Široké dveře skříní je možné sklopit a zasunout do niky Sklápěcí dveře umožňují úplné otevření skříně Konstrukce od podlahy ke stropu bez spodní lišty Po otevření dveří je přístup v celé šíři skříně. Otevřené dveře nevyčnívají do místnosti. Dveře skříní k sobě těsně přiléhají. HAWA-Folding Concepta 25 podporuje univerzální přizpůsobení prostoru místnosti. Vývoj směřuje k menšímu počtu univerzálně pojatých místností s různými funkcemi, které postupně nahrazují menší místnosti. Příklady: - Kancelářský koutek ve volném pokoji - Úklidový kout v koupelně - Kuchyně v obývacím pokoji Po otevření dveří je přístup v celé šíři skříně. Umožňuje uzavření dveřmi umístěnými 20 mm nad podlahou a 40 mm pod stropem. Spodní lišta není vyžadována, což znamená ničím nerušený vstup do skříně.

7 Prodejní body HAWA-Folding Concepta 25 Je rovněž možné zakrýt oblast mezi pracovní plochou a stropem Integrované spojení s korpusem a bočnicemi skříní K horní a dolní části skříně je možné uchytit krycí lištu Stejná mezera Mezera mezi zasunutými dveřmi je skryta pod hliníkovým krytem Příslušenství dostupné pro integrovaný trojcestný zámek Umožňuje kreativní a diskrétní řešení, například pro ne příliš často používané pracovní plochy a elektrické přístroje v kuchyních. Umožňuje použití dveří uchycených mezi spodní a horní lištou. Je možné použít přizpůsobený design čelní plochy. Vložené, polonaložené a naložené dveře. Díky kombinaci se systémem HAWA-Concepta 25/30/50 nebo s otvíravými dveřmi je možné vytvořit jednotný design vestavných skříní nebo kuchyňských linek s mezerou 2 5 mm. Výsledkem je ničím nerušený pohled na zaparkované dveře, protože závěsy jsou za krytem. Umožňuje zamknutí dveří pomocí standardního trojcestného zámku. Pohodlí Jedinečná technologie nůžkového kování Hawa Dveře lze otevírat a zavírat jednou rukou. Předpružená lišta s nulovou vůlí pro zasouvání dveří Žádné zadrhávání. Plynulý pohyb a snadné ovládání i velmi velkých dveří. Otevírání a zasouvání je snadné i u širokých dveří. Dveře zaparkované v otevřené poloze nemají žádnou postranní vůli a jsou tak velmi tiché. Design / montáž Součásti skříně není třeba upravovat, kromě vyvrtání otvorů pro umístění a zavěšení Druhé dveře sady jsou trvale zavěšeny na aktivně poháněné kladce. Kladka je nastavitelná ve směru na výšku i hloubku Veškerá nastavení se provádí zepředu Korpusy skříní mají zarovnanou přední stěnu jako standardní skříně Horní lišta zahrnující zahnutou pojezdovou kolejnici a podlahový profi l jsou připevněny ke korpusu skříně zepředu. Levostranné a pravostranné sady jsou dodávány v předmontovaném stavu Rychlé a snadné provedení, vhodné rovněž pro sériovou výrobu Nelze je ohnout nebo vzpříčit ani při velmi necitlivém používání. Dveře lze po montáži snadno nastavit. Plně integrované systémy jsou rovněž nastavitelné zepředu. Rychlé a snadné plánování a návrh skříní. Oba profi ly je možné snadno a rychle připevnit zepředu na několik sestavených korpusů. Montážní pracovníci tak mají usnadněnu práci.

8 Bližší informace: Hafele Czech & Slovakia s.r.o. Pekařská 14/628 CZ Praha 5 tel.: fax: info@hafele.cz Dokument může být měněn. Metrické údaje jsou přesné, imperiální údaje jsou odhady. Leden 2014, Hafele Czech & Slovakia s.r.o. Hawa AG
