Štartovací vozík Ripper 400A/850A CLASS-430, CLASS-630, CLASS-750, CLASS 850. Návod na použitie.

Transkript

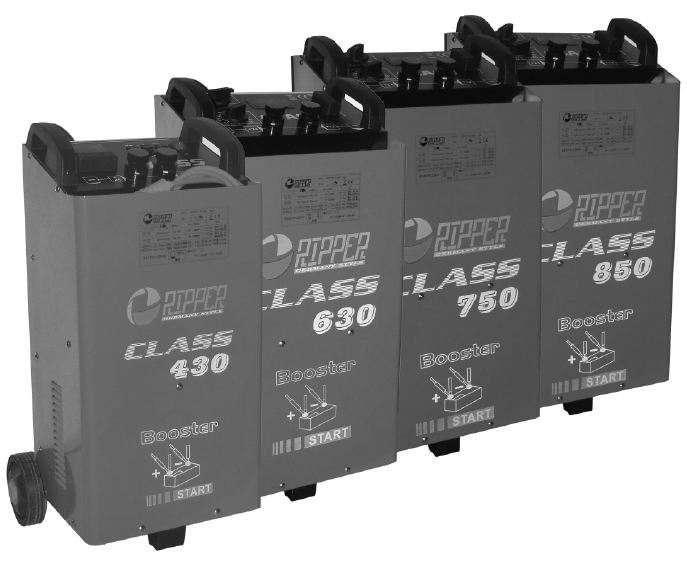

1 Štartovací vozík Ripper 400A/850A CLASS-430, CLASS-630, CLASS-750, CLASS 850 Návod na použitie

2 Vážený zákazník, Ďakujeme za kúpu štartovacieho vozíka, túto písomnú informáciu si dôkladne prečítajte, riaďte sa pokynmi v nej uvedenými. Písomnú informáciu si uschovajte pre ďalšie použitie. Zariadenie pracuje s elektrinou, rešpektujte teda pokyny uvedené v tejto písomnej informácii, v prípade nedodržania pokynov hrozí úraz elektrickým prúdom alebo škody na majetku v dôsledku skratu. Zariadenie môžu používať len osoby psychicky spôsobilé pochopiť riziká a vlastnosti tohto zariadenia. Nedovoľte aby so zariadením manipulovali deti. Zásady prvej pomoci Osoby zasiahnuté elektrickým prúdom v prvom rade odpojte zariadenie od elektrickej siete, ak to nie je možné snažte sa prerušiť kontakt osoby a zdroju prúdu. Nedotýkajte sa osoby ktorá je pod prúdom holými rukami, hrozí úraz. Okamžite privolajte pomoc. Funkcie a využitie Štartovací vozík sa používa na nabíjanie všetkých olovených batérií 12V a 24V a všetkých batérií obsahujúcich elektrolyt. Štartovací vozík je vybavený termostatom/tepelným spínačom, ktorý zariadenie odpojí v prípade prehriatia a pozdrží možnosť opätovného spustenia až do jeho vychladnutia. Zariadením dokážete nabíjať batérie vymontované ale aj umiestnené priamo v aute. Vozík je vybavený aj funkciou časového spúšťania. Štartovacie vozíky sa využívajú hlavne v automobilových dielňach, staníc technickej kontroly vozidiel, čerpacích staníc a podobne. Bezpečnostné zásady Zariadenie je určené na využívanie v interiéri, v miestnostiach s dostatočným odvetrávaním. Zariadenie nepoužívajte v daždi, ani ho nevystavujte pôsobeniu nadmernej vlhkosti alebo vody. Napájací kábel umiestnite mimo vody, kvapalín a chráňte ho pre pôsobením dažďa.

3 Káblové svorky nespájajte na seba, pod prúdom. Môžete spôsobiť skrat alebo aj požiar. Počas používania zariadenia nefajčite ani nemanipulujte s otvoreným ohňom. Rešpektujte označenie polarizácie akumulátora a štartovacieho vozíka. Zariadenie a akumulátor umiestnite na rovný povrch. Akumulátor neumiestňujte na šikmo alebo na bok, hrozí vytečenie elektrolytu. Zariadenie obsahuje prvky a prepínače ktoré môžu byť zdrojom iskrenia. Vozík umiestnite do vzdialenosti 1m od akumulátora. Zariadenie pracuje s vysokým napätím. Zásahy a opravy zariadenia môžu vykonávať len kvalifikovaní elektrikári. Pri nabíjaní batérie sa nedotýkajte svoriek ani neštartujte motor vozidla. Svorky akumulátora musia byť čisté a bez korózie. Zariadenie nepreťažujte, neprekračujte maximálne hodnoty ktoré zariadenie zvládne. Pred začatím používania sa uistite že všetky káble sú bez poškodenia, pretrhnutia alebo iného poškodenia. Rovnako skontrolujte aj zariadenie či je bez mechanických poškodení. Buďte opatrní pri manipulácii s elektrolytom, používajte ochranné rukavice, okuliare príp. ochranný odev. Vyhnite sa kontaktu pokožky s elektrolytom. Pokvapkanie zariadenie počas prevádzky elektrolytom alebo inou kvapalinou môže spôsobiť skrat a následný požiar. Ak zariadenie nepoužívate odpojte ho od elektrickej siete. Káble neskracujte, ani nezahýbajte, kontrolujte vzhľad a integritu izolácie kábla. Zariadenie nepoužívajte ak je neúplné, zariadenie nerozoberajte. Počas práce nemanipulujte so zariadením. Zariadenie neupravujte. Nabíjanie akumulátora Pred začatím nabíjania akumulátora si prečítajte pokyny k batérii, rešpektujte informácie pre bezpečné nabíjanie ktoré sú v tomto materiáli uvedené. Pred nabíjaním batériu očistite, zbavte kontakty nečistôt a oxidácie, doplňte akumulátor destilovanou vodou až po hranicu cca. 10 mm od otvoru. Uzávery batérií (článkov) sa musia odskrutkovať (platí pre olovené batérie). Pri nabíjaní sa odporúča akumulátor vybrať z vozidla, aby sa minimalizovalo riziko poškodenia alternátrora. Pripojte zariadenie k batérii, venujte zvýšenú pozornosť správnej polarite. Najprv pripojte červený drôt označený + na kladný pól batérie (+), potom čierny drôt - na záporný pól batérie (-). Uistite sa že všetky káble sú zapojené isto a pevne na svojom mieste.

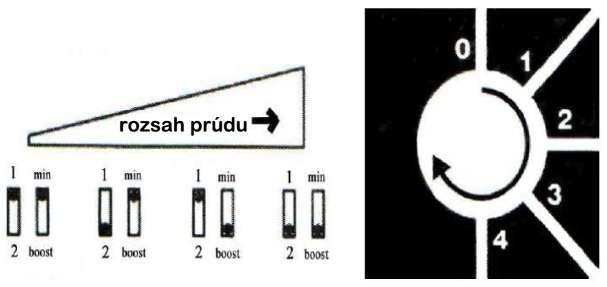

4 Pred pripojením zástrčky napájacieho kábla do zásuvky sa uistite že vypínač na hlavnom panely je prepnutý na pozíciu OFF. Vozík je prispôsobený na napájanie jednofázoveho napätia 230V, 50 Hz a je dodávaný s napájacím káblom a zástrčkou s dĺžkou 2 m. Zásuvka do ktorej zariadenie zapájate musí byť uzemnená. Ak musíte použiť predlžovací kábel, použite taký ktorý má hrúbku minimálne rovnú hrúbke káblov rozvodovej siete. Káble určené na nabíjanie batérií nepredlžujte, dôjde totiž k poklesu napätia a tým pádom nabíjanie neprebehne korektne. Nastavte prepínač nabíjanie/štartovanie (ladowanie/rozruch) do polohy nabíjanie (ladowanie). Spínač (CLASS-430) alebo gombík (CLASS-630, 750, 850) nastavte na príslušný rozsah prúdu, ktorým chcete batériu nabíjať. Nastavenie vykonajte podľa schémy nižšie. V prípade CLASS-430 len prepnite spínač do polohy ON. U zariadení CLASS 630, 750, 850 môžete navoliť aj čas nabíjania. Otočný ovládač Timer nastavte ak chcete vykonávat nabíjanie nepretržite na biele pole medzi 0 a 10, posunutím za biele pole nastavujte čas nabíjania v minútach.

5 Pri veľmi vybitých akumulátoroch odporúčame zvoliť nižší nabíjací prúd. Hodnotu nabitia akumulátora môžete sledovať pomocou indikátora. Pri nabíjaní/dobíjaní batérie sa používa väčší nabíjací prúd. Uistite sa že sa batéria počas nabíjania príliš nezahrieva. Ak sa tak deje, znížte prúd nabíjania, vyhnete sa tak poškodeniu akumulátora. Nabíjací prúd by nemal prekročiť 10% celkovej kapacity nabíjaného akumulátora. Doba nabíjania trvá 10 až 14 hodín v závislosti od stavu vybitia akumulátora i sily nabíjacieho prúdu. Hustota elektrolytu v nabitom akumulátore by mala byť 1,28g/cm 3. Po ukončení nabíjania vypnite nabíjačku a odpojte káble od batérie z kontaktu označeného -. Štartovanie Počas používania vozíka s funkciou štartovania, pracuje zariadenie s vysokým napätím. Preto sa uistite že sieť z ktorej je zariadenie napájané je vhodná na takýto úkon. Štartovací vozík pripojte k automobilu a venujte pozornosť vhodnej polarite. Najprv zapájajte červený drôt označený + na kladný pol batérie, potom čierny drôt - na záporný pól batérie. Uistite sa že svorky sú zapojené pevne a nehrozí ich odpadnutie. Štartovaný motor by mal byť vo vyhovujúcom technickom stave. Prepínač nabíjania/štartovania (ladowanie/rozruch), nastavte do polohy štartovanie (rozruch). V prípade modelu CLASS-430 nastavte prepínač do polohy ON. Vozidlo skúste naštartovať, štartér držte zapnutý maximálne po dobu 3 sekundy. Ak motor nenaskočí, počkajte 120 sekúnd a štartovanie zopakujte. Po

6 piatich cykloch štartovania, počkajte 15 minút aby mohol vozík ochladnúť. Nedodržanie týchto časových intervalov, či už štartovanie po dobu dlhšiu ako 3 sekundy alebo nedodržanie oddychového intervalu 120 sekúnd bude mať za následok prehriatie vozíka. Ak aj niekoľko pokusov o naštartovanie zlyhá, môže to znamenať že motor alebo batéria sú vo veľmi zlom technickom stave. Údržba a uskladnenie Udržiavajte zariadenie čisté. Na čistenie zariadenia používajte mäkkú vlhkú handričku. Nepoužívajte agresívne čistiace produkty. Pred a po ukončení používania zariadenia sa uistite že svorky nabíjania sú bez korózie alebo oxidácie, prípadne ich očistite. Zanesenie svoriek môže mať za následok zníženie nabíjacieho prúdu. Vozík skladujte na mieste kde nemôže byť vystavený nadmernej vlhkosti alebo dažďu. Nedovoľte aby deti alebo osoby psychicky nespôsobilé používali prístroj alebo s ním akokoľvek manipulovali. Technické údaje: Model CLASS-430 CLASS-630 CLASS-750 CLASS-850 Napájacie napätie: 230V/50Hz 230V/50Hz 230V/50Hz 230V/50Hz Menovité výstupné 12/24 V 12/24 V 12/24 V 12/24 V napätie: Max. nabíjací prúd: 12V/42A, 24V/39A 12V/56A, 24V/55A 12V/63A, 24V/60A 12V/63A, 24V/60A Štartovací prúd 12V/300A, 24V/400A 12V/360A, 24V/600A 12V/400A, 24V/700A 12V/400A, 24V/850A Kapacita akumulátora Ah Ah Ah Ah
