Tepelné čerpadlo vzduch/voda do extrémnych podmienok, ktoré dokáže pracovať pri teplotách do-25 C a vodu zohrieva až na 60 C

Transkript

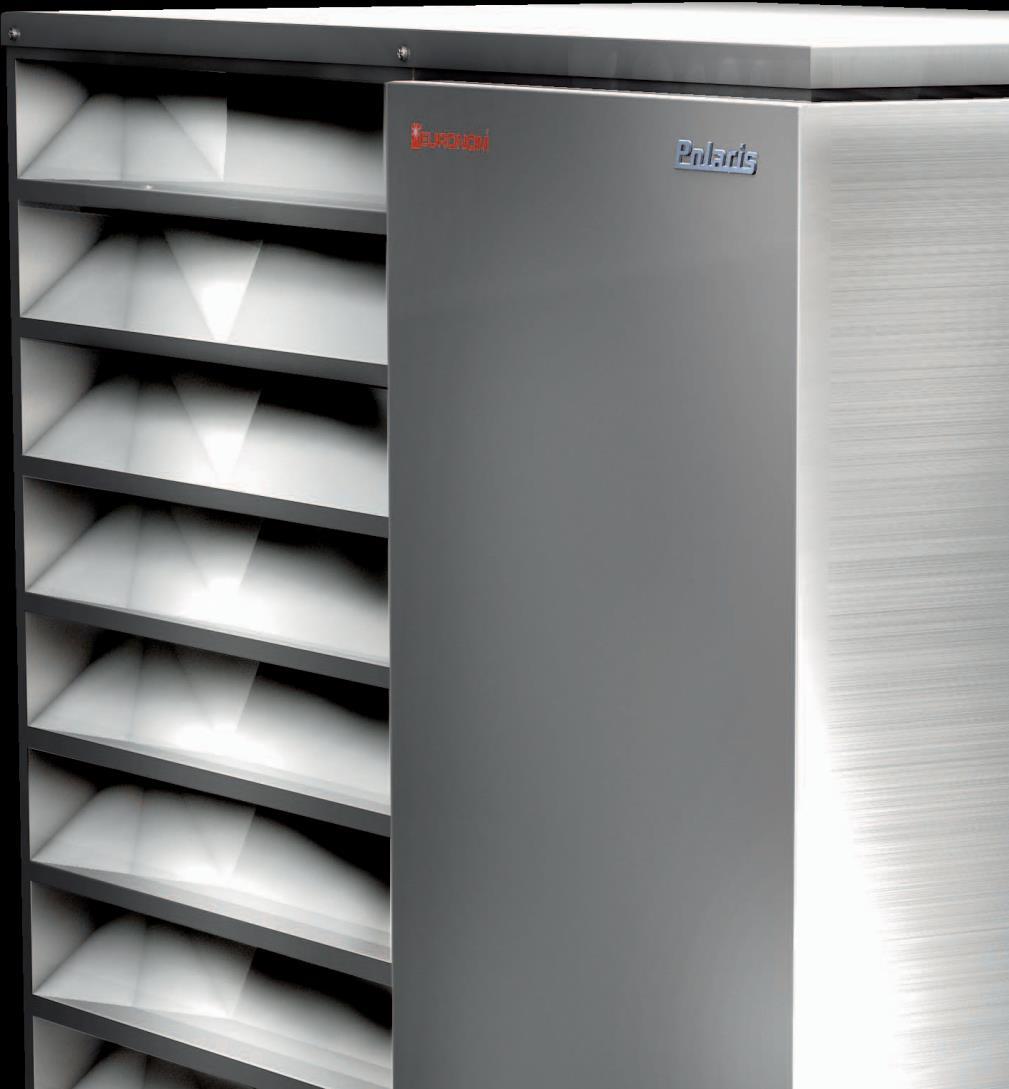

1 ZelenáEnergia Výhoda kvality ExoAir Polaris Tepelné čerpadlo vzduch/voda do extrémnych podmienok, ktoré dokáže pracovať pri teplotách do-25 C a vodu zohrieva až na 60 C Vyrobené kompletne z nerezu Veľký výparník a kondenzátor poskytujú maximálnu hodnotu COP Jedinečná dvojstupňová kompresia zvyšuje účinost a maximálnu výstupnú teplotu vody Dvojrychlostný ventilátor s nízkou hlučnosťou 30 rokov skúseností s vykurovaním FLIK:

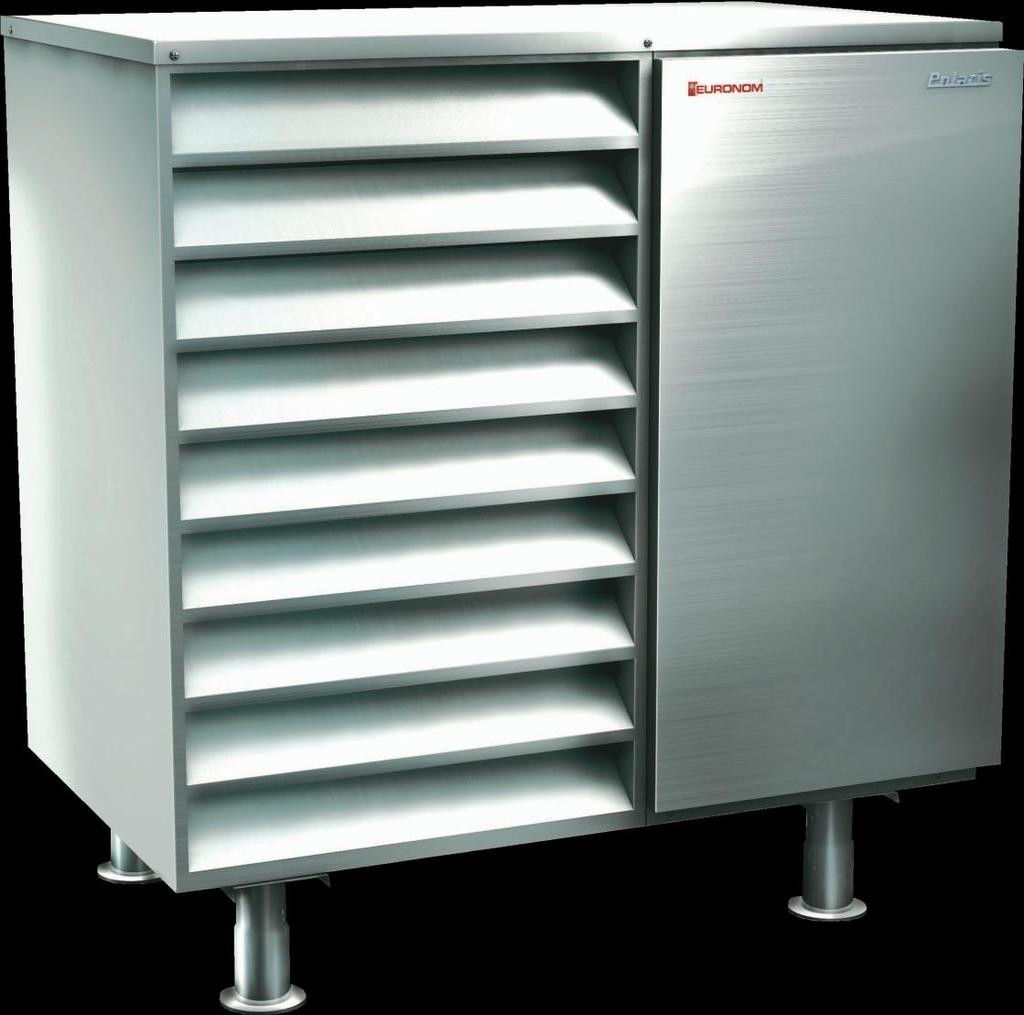

2 Polaris Efektívne tepelné čerpadlo vzduch/voda ExoAir Polaris pracuje pri vonkajších teplotách až do -25 C a teplota výstupnej vody dosahuje až 60 C. Vďaka systému ExoNomizer má ExoAir Polaris o 30 % vyššiu účinnost a až o 20 % vyššiu hodnotu COP ako béžné tepelné čerpadlá. Vyrobené kompletne z nerezu, aby vydržalo aj v drsných klimatických podmienkach bez problémov pracovať po celý svoj život. SYSTÉM ODMRAZOVANIA Preverené severskou klimou.zaisťuje riadne fungovanie aj pri veĺmi nízkych teplotách. EXTRA ZVUKOVÁ IZOLÁCIA Pohltí nízko aj vysokofrekvenčný zvuk. NASTAVITELNÉ NOHY Z nerezu zabezpečia jednoduchú a rýchlu inštaláciu. EXTRA VEĽKÝ VÝPARNÍK s epoxidom lakovanými hliníkovými lamelami odolávajúcimi aj v extrémních podmienkach VSTAVANÝ VENTILÁTOR z nerezovej oceli pre vysoko účinnu a tichú prevádzku. SCROLL KOMPRESOR navrhnutý firmou Copeland špeciálne pre tepelné čerpadlá ExoAir..

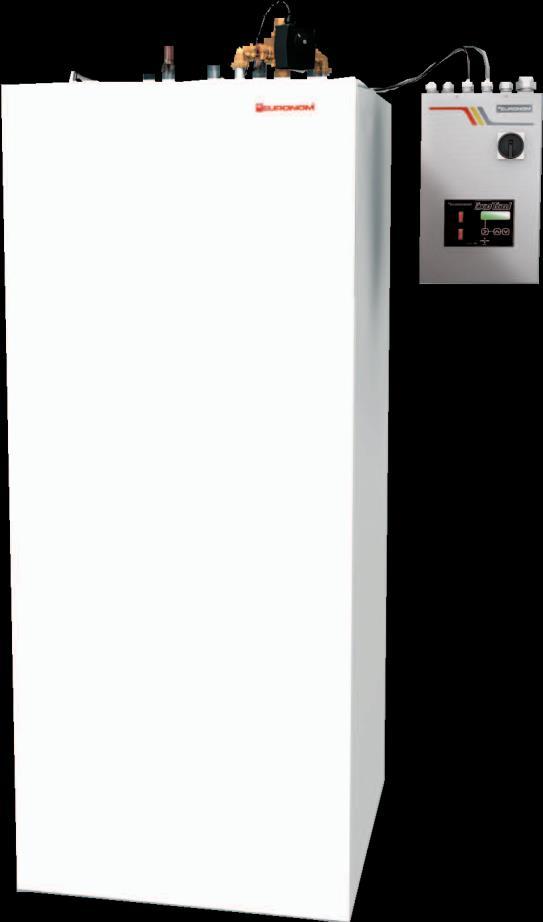

3 A E D B VPS Jedinečná vnútorná jednotka prinášajúca optimálne riešenie ohrevu vody a vykurovania v kombinácii s ExoAir EXOAIR S EXOTANK JE FLEXIBILNÉ RIEŠENIE S kombináciou ExoAir a ExoTank máte príležitosť používať ďalšie doplnkové zdroje energie. Výhodou je, že okrem bivalentného elektrického zdroja môžete do systému zapojiť slnečné kolektory, krbovú vložku, kotol na drevo, pelety, alebo plyn. Pozri systém zapojenia Flexifuel. Zvoľte náš ExoTank VPS - ExoAIR systém a v budúcnosti budete mať možnosť si vybrať najlacnejší zdroj energie pre vykurovanie. ZAMEDZENIE TVORBY LEGIONELLY ExoTank VPS ohrieva teplú užitkovú vodu v dvojitom tepelnom výmenníku (viz systém zapojenie). Voda priamo preteká výmenníkom a je teda vylúčený výskyt zdravotne závadných baktérií. Naviac vďaka unikátnemu difuséru teplota vo vnútri nádrže zostáva rovnomerne rozvrstvená. S ExoTank VPS máte vždy istotu, že budete mať dostatok čerstvej úžitkovej vody bez baktérií. DLHÁ ŽIVOTNOSŤ Použitím vnútornej jednotky ExoTank VPS minimalizujete počet štartov tepelného čerpadla a výrazně tak zvýšite jeho životnost. TECHNICKÉ PREVEDENIE Jednotka ExoTank VPS sa skladá z tlakovej nádoby vyrobenej z kvalitnej oceli. K dispozícii sú varianty 300, alebo 500 litrov. Nádoby obsahujú dvojitý výmenník tepla z homogénnou meďou pre prípravu teplej úžitkovej vody. Nádrž bola konštruovaná tak, aby primárne využívala najlacnejší zdroj tepla. přip. dn 25 ext. přip. Ø 22 cu Až v prípade zvýšeného dopytu po teplej vodě, Exo Tank používa elektrické vykurovacie teleso. ExoTank VPS je vybavená 2 elektrickými telesami s 9 a 12 kw účinkom. Tie sú automaticky riadené kontrolným systémom, jednotkou ExoTrol. Pokiaľ je k nádrži ExoTank VPS pripojené aj tepelné čerpadlo ExoAir, kontrolná jednotka ovládá aj dalšie části ako sú kompresor, ventilátor, obehové čerpadlo alebo BIV ventíl. Jedinečnou výhodou jednotky ExoTank VPS je možnost připojenia viacerých externých zdrojov tepla ako sú krbové vložky, kotol na drevo a pelety, alebo solárne kolektory. EXOTANK VPS, 300 / 500 litrov Pohľad zhora 1 PŘIPOJENÍ B C 2 F F G vstup z tepelného čerpadla 2 výstup do tepelného čerpadla 3 Teplá voda 4 Studená voda 5 externý zdroj tepla 6 Biv-ventil dn 20 7 expanzná nádoba ROZRMERY (mm) 6 Bočný pohľad A B C D E F G hmot., kg VPS VPS KONTROLNÝ SYSTÉM EXOTROL Kontrolný systém s procesorom je dodávaný spolu s prepojovacou kabelážou, 3 m dlhým kablom pré pripojenie jednotky ExoTank VPS a 15 m dlhým káblom pre pripojenie tepelného čerpadla. VÝHODY EXOTANK Dvojitý tepelný výmenník, ktorý optimálne využíva najlacnejšiu energiu Dve elektricke vykurovacie telesá, 9 alebo 12 kw, riadené jednotkou ExoTrol Spolupráca s viacerými externými zdrojmi tepla, ako sú solárne panely, krbovou vložkou, kotlom na drevo, alebo pelety. Jedinečný difúzér zaisťuje stálu teplotnú stratifikáciu Inteligentný BIV ventíl uprednostňuje nejlacnejšíu energiu Zabránenie tvorby zdravotne závadných bakterií

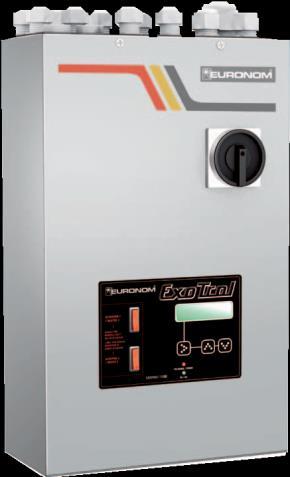

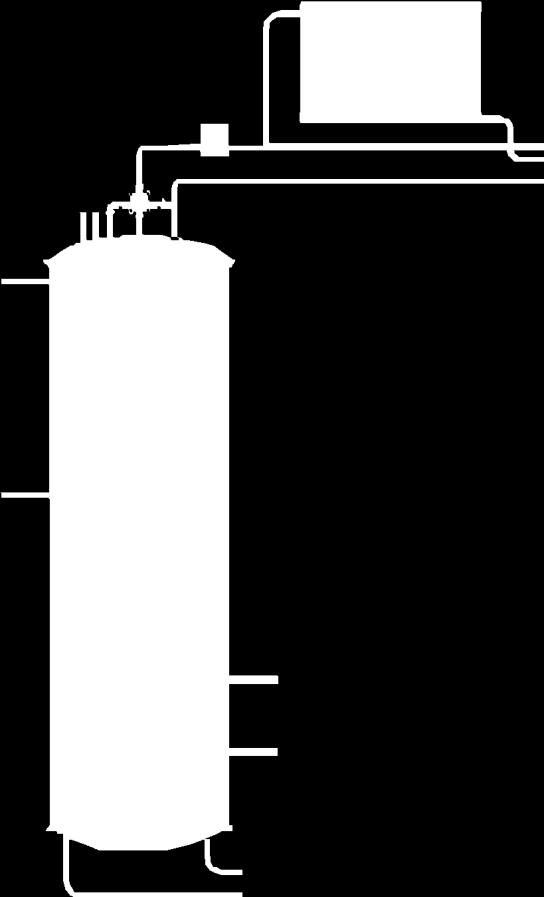

4 Vyberte si najlacnejší zdroj energie! vstup alt. externý zdroj tepla. NOVĚ! pripojenie zhora výstup exoair exotrol vv kv vnútorne čidlo obeh. čerpadlo radiatorový termostat Biv zmiešavací ventil prídavná elektrické telesá. celkový výkon 9, alebo 12 kw radiátorové, alebo podla- hové kúrenie. výmenník tepla pre úžitkovú vodu efektívn y difúzor vstup z tepelného čerpadla EFEKTÍVNY A FLEXIBILNÝ Euronom FlexiFuel patrí mezi jeden z najflexibilnejších sytémov pre vykurovanie a prípravu teplej úžitkovej vody. Naviac vám ponúka možnost zvolit najlacnejší zdroj energie v čase, keď dochádza k výrazným změnám cien energií. Všetky výrobky Euronom sú navrhnuté tak, aby plne spolupracovali s jednotkou ExoTank VPS a tiež s ostatnými zdrojmi energie v systéme FlexiFuel. V centre celého systému stojí jednotka ExoTank VPS, ktorá je vybavena BIV ventílom s možnosťou pripojenia k rôznym zdrojom energie, ako sú solárne kolektory, krbová vložka alebo kotol na pelety a drevo. Hlavnou prioritou tohoto systému je vždy preferovanie najvýhodnejšieho energetického toku. KONTROLNÝ SYSTÉM ExoTrol je procesorom vybavená kontrolná jednotka navrhnutá špeciálne pre optimálne riadenie tepelného čerpadla a dodatkových zdrojov ohrevu vody a vykurovania. Na základe vnútornej a vonkajšej teploty a užívateľom nastavenej ekvitermnej krívke, reguluje jednotka teplotu v podlahovom alebo radiátorovom okruhu. Doplnkový zdroj tepla je pripojeny iba v prípade zvýšenej požiadavky na teplú vodu, alebo v extrémne chladných dňoch. ExoAir môže byť riadený tiež kontrolným systémom SOLO. Tento systém má však menej možností pre konfigurácie.. výstup do tepelného čerpadla výmenník solárnych kolektorov vstup zo solárnych panelov výstup do solárních kolektorů Návrh zapojenia systému FlexiFuel s připojením k ExoAir a solárnym panelom. Obdobne môže byť zapojený akýkoľvek ďalší produkt so systému FlexFuel. VÝHODY SYSTÉMU FLEXIFUEL Flexibilita - môže byť kombinovaný s inými zdrojmi tepla Vždy volí najlacnější zdroj energie a šetrí tak Vaše peniaze Nízkonákladové efektivne vykurovanie a ohrev teplej vody Spojenie moderných technológií a dlhoročných skúseností Zvyšuje hodnotu vašeho majetku Šetrný k životnému prostrediu ExoTank VPS je dostupný v dvoch veľ kostiach; 300 a 500 litrov. Riadiaci systém ExoTrol je dodávaný už s předpřipravenou kabelážou pre rýchlu a bezpečnú montáž.

5 PRACUJE PRI TEPLOTÁCH AŽ DO - 25 C A TEPLOTA VÝSTUPU VODY DOSAHUJE +60 C VÝHODY EXOAIR POLARIS Nízkonákladové efektívne vykurovanie Extra veľký výparník Optimalizovaný scroll kompresor Copeland Nízka hlučnosť Komponenty z nerezovej ocele pre najhoršie klimatické podmienky Spojenie moderných technológií a dlhoročných skúseností Tretia generácia kontrolného systému pre optimálnu reguláciu Extra zvuková izolácia Jednoduchá inštalácia ExoNomizer - o 30% vyššia účinosť a až o 20% vyššia hodnota COP TAJOMSTVO EXOAIR POLARIS Tepelné čerpadlo ExoAir Polaris je vyvinuté špeciálne pre drsnú severskú klímu. ExoAir Polaris je vybavený chladiacim systémom ExoNomizer s dvojstupňovou kompresiou, ktorý okrem iného zahŕňa nasledujúce výhody: Väčší pracovný rozsah, tj. Pracuje pri extrémne nízkych teplotách vzduchu a produkuje vodu s vysokou teplotou Až o 30% vyšší tepelný výkon a o 15% vyšší vykurovací faktor čerpadla COP. INOVATÍVNY DODÁVATEĽ Pôvodná spoločnosť Exoverken založená vo Švédskom meste Kalmar začala s výrobou boilerov na teplú vodu už v roku Prvé tepelné čerpadlo vzduch / voda bolo vyrobené v roku 1977, čo predstavuje viac ako 30 rokov skúseností s výrobou tepelných čerpadiel tohoto typu. Od tej doby spoločnosť dodala na európsky a škandinávsky trh viac ako 250 tisíc systémov pre vykurovanie. Smer rozvoja spoločnosti je úplne spojený s najmodernejšími systémami pre vykurovanie, ktoré využívajú obnoviteľné zdroje energie. Cieľom je vyrábať a dodávať výrobky s nízkou spotrebou energie, ktoré predstavujú tú najlepšiu voľbu pre životné prostredie dnes aj v budúcnosti. Životné prostredie je naša spoločná zodpovednosť

6 VÝSLEDKY TESTOV TECHNICKÉ DATA EXOAIR FLIK: POLARIS 10 = POLARIS 16 & 20 = ROZMERY Tepelné čerpadlo vzduch/voda EXOAIR POLARIS - TECHNICKÁ DÁTA ExoAir Polaris je tepelné čerpadlo typu vzduch/ voda pre domácnosti a malé komplexy budov. Tepelné čerpadlo je dodáváné ako kompletná jednotka, ktorá pre svoju funkciu využívá vonkajší vzduch a zaistí vám vykurovanie, ohrev teplej vody aj ohrev bazénu. ExoAir je plne automatizovaný a nevyžaduje žiadnu údržbu či pravidelnú kontrolu. Obsah dodávky Stabilný rám a plechy z nerezou vybavené izoláciou znižujúcou hladinu hluku Hermetický scroll kompresor a plochý výmenník tepla z nerezovej oceli s jedinečným dizajnom. Extra veľký výparník z eloxovaného hľiníku s medenými trubkami ExoNomizer pre vyšší efekt (maximálna hodnota COP) 2-rychlostný nízkootáčkový ventilátor Termostatický expanzný ventíl Tlakový spínač Ochrana motora Servisná zástrčka DALŠIE ÚDAJE O EXOAIR Model 10 s ExoNomizer 16 s ExoNomizer 20 s ExoNomizer Chladivo R404A / 2,4 kg R404A / 3,8 kg R404A / 3,8 kg Parametre kompresoru Napetie 3x400 V 3x400 V 3x400 V Max. prevádzkový prúd 7,8 A 10 A 14 A Mäkký štart Voliteľné Voliteľné Voliteľné štartovací prúd 24 A 38 A 61 A Istenie (doporučené) A A 32 A Ventilátor Prietok vzduchu 3000 m 3 /h 5000 m 3 /h 5000 m 3 /h Napetie 230 V 230 V 230 V Kondenzátor Prietok vykurovac. média 900 l/h 1200 l/h 1700 l/h Ďalšie rozmery Šírka 1086 mm 1086 mm 1086 mm Výška mm mm Hĺbka 650 mm 650 mm 650 mm Hmotnosť 140 kg 185 kg 190 kg EXOTROL - KONTROLNÁ A RIADIACA JEDNOTKA PRE EXOAIR POLARIS A ExoTank. ExoTrol riadiaca jednotka je umiestnená v blízkosti ExoTank a pripojená do elektrickej siete (3x400 V). Súčasťou je kabeláž s multipinovými konektormi k vzájomnému prepojeniu ExoAir a ExoTank. elektrická inštalácia sa tak stáva jednoduchou, rýchlou a bezpečnou záležitosťou. ExoTrol obsahuje: Ochranu vykurovacích telies a kompresora Automatické poistky 3x10 A Základnú dosku s procesorom Display s tlačítkami Prepínač pre elektrické vykurovacie telesá Soft starter ExoTrol kontroluje: Kompresor Dvojrýchlostný ventilátor Obehové čerpadlo 2 ks elektrických vykurovacích telies BIV zmiešavací ventíl Teplotné čidlá pre: Vnútornú teplotu Vonkajšiu teplotu Teplotu vody v nádrži Teplotu pracovného plynu Zobrazovacie menu: Čas, aktuálnej hodnoty, požadovanej hodnoty a prevádzkové informácie Alarm zobrazujúcí príčinu a návrh opravy S pomocou dvoch přepínačov vedľa zobrazovacieho panela môžu byť vykurovacie telesá ovládané manuálne. Teplota výstupnej vody 35 C Model 10 s ExoNomizer 16 s ExoNomizer 20 s ExoNomizer Vonkajšia teplota C Vykurovací výkon kw 5,0 6,3 8,0 9,0 11,0 7,1 9,0 11,8 13,0 16,0 9,9 12,6 16,5 18,2 22,4 Elektrický príkon kw 1,9 2,1 2,3 2,4 2,6 2,5 2,7 3,1 3,2 3,3 3,9 4,2 4,8 5,0 5,1 COP 2,6 3,0 3,5 3,9 4,2 2,9 3,3 3,8 4,2 4,5 2,6 3,0 3,4 3,8 4,1 Teplota výstupnej vody 50 C Vonkajšia teplota C Vykurovací výkon kw 5,1 6,5 8,1 9,2 11,0 7,5 9, ,5 17,0 10,5 13,3 16,8 18,9 23,8 Elektrický príkon kw 2,5 2,6 2,7 2,8 3,0 3,6 3,7 3,9 4,1 4,5 5,5 5,7 6,0 6,4 7,0 COP 2,0 2,5 3,0 3,3 3,6 2,1 2,6 3,1 3,4 3,7 1,9 2,3 2,8 3,1 3,3 Distributor:
