O stlačeném vzduchu s nadhledem a perspektivou

Transkript

1 O stlačeném vzduchu s nadhledem a perspektivou

2 Společnost AIR Consult CZ, s. r. o. vznikla jako malá firma s cílem poskytovat svým zákazníkům speciální služby a řešení v oboru stlačeného vzduchu, nezávislá na ostatních, přesto s možností spolupracovat s výrobci, distributory a uživateli z oblasti stlačeného vzduchu a jiných oborů. Máme praxi v oboru 25 let a umíme pro ás najít to nejlepší zákaznické řešení! Naše krédo solidnost, odbornost, loajalita k zadavateli a nestrannost nejsou jen prázdná slova. 2

3 Služby a produkty o STLAČENÉM ZUCHU S NAHLEEM A PERSPEKTIOU Měření dodaného množství stlačeného vzduchu a jeho kvality. Měření spotřeby, tlaku a ztrát v systémech stlačeného vzduchu. Měření spotřeby el. energie na výrobu stlačeného vzduchu, optimalizace provozu a nákladů. Kompletní audity výrobních provozů s ohledem na využití stlačeného vzduchu, jeho kvalitu a efektivitu. Analýza vlhkosti, olejových částic a plynných uhlovodíků ve stlačeném vzduchu. Prodej měřící techniky pro obor stlačeného vzduchu a dalších plynů. Komplexní návrhy, realizace a rekonstrukce kompresorových stanic, včetně úpravy a filtrace stlačeného vzduchu. Průmyslové generátory dusíku. Specializace na velmi čistý vzduch bez oleje. Prodej a revize tlakových nádob. Odborné semináře pro provozovatele kompresorů a zařízení na stlačený vzduch. Servis 4

4 My žádné problémy s kvalitou stlačeného vzduchu nemáme, říká nám mnoho firem. Přitom jim kontaminace ve stlačeném vzduchu způsobuje zvýšené náklady v podobě omezení životnosti technologie, snížení její účinnosti, nucených odstávek ve výrobě a poklesu kvality výsledných produktů. Proč 6 je kvalitní stlačený vzduch důležitý? zduch v našem okolí obsahuje lidským okem neviditelné nečistoty a další se do něj dostávají v průběhu stlačování z opotřebovaných součástek, olejové lázně nebo třeba rzi v potrubí. Když vzduch stlačíme, jeho objem se výrazně zmenší, ale objem nečistot zůstane stejný. Proto je jeho čistota důležitá. yšší kvalita stlačeného vzduchu ve vaší technologii sníží provozní náklady a zvýší produktivitu celé firmy.

5 Trocha fyziky nikoho nezabije zduch je směs plynů. Tvoří ho 78 % dusíku, 21 % kyslíku a 1 % připadá na vzácné prvky, jako je například argon. Z fyzikálního hlediska ho popisujeme pomocí objemu (), tlaku (p) a teploty (t). S určitým zjednodušením platí, že (p. )/t = konstanta. Pokud vzduch stlačíme na menší objem, stoupne jeho tlak a teplota. Když omezíme molekulám vzduchu možnost pohybu nějakou stěnou (A), naráží na ni silou (F), která vytváří tlak (p). F = p. A. Jeho jednotkou je bar. Síla 1 N (Newton) působící na plochu 1 m 2 vytváří tlak 1 bar. říve se pro tlak používala i jednotka atm (1 atm = 0,981 bar). 8 Stlačený vzduch a vše kolem něj je hlavně o fyzice. Pokud jste si jistí, že přesně znáte význam pojmů jako tlakový rosný bod nebo relativní a absolutní vlhkost, můžete tuto kapitolu v klidu přeskočit. Teplotu můžeme měřit v C nebo v K (Kelvinech). Rozdíl je v tom, že Kelviny se počítají od absolutní nuly. 0 K = 273,15 C. elikost jednoho stupně je stejná v C i K. Průtok stlačeného vzduchu vyjadřuje objem, který proteče určitým místem za jistý čas. Jde jinými slovy o spotřebu stlačeného vzduchu stroje. yjadřuje se v l/min, m³/min nebo m³/h (1 m³ = 1000 l). Objemové průtoky můžeme srovnávat jen tehdy, pokud jsou vztaženy ke stejnému tlaku a teplotě. případě srovnání kompresorů musíme měřit vždy na stejném místě (sání, výtlak).

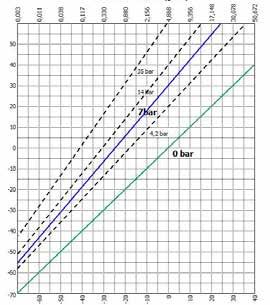

6 Trocha fyziky T dp = 243,5 ln (e) ,67 - ln (e) ,67 - T 243,5 +T 17,67 - T 243,5 +T pokračování Tento výpočet navíc probíhá izobaricky, to je při stejném tlaku vzduchu. Pokud ale vzduch stlačujeme, mluvíme o tlakovém rosném bodu. Jak už víme, vzduch stlačit lze, ale kapalinu v něm ne. Jak stoupá tlak a klesá objem vzduchu, stoupá teplota tlakového rosného bodu. Pokud je při teplotě 0 C a atmosférickém tlaku 1 bar relativní vlhkost 100 %, pak při tlaku 7 bar již teplota tlakového rosného bodu přesáhne 30 C. praxi to znamená, že když stlačíme vzduch na 10 barů, zmenší se jeho objem na 1/10. Tím klesne při stejné teplotě na 1/10 i jeho schopnost pojmout vlhkost. Při teplotě 25 C je maximální obsah vody v 1 m 3 nasyceného vzduchu 23,05 g. Po stlačení na 10 barů (při zachování stejné teploty) se nám vyloučí 20,75 g vody jako kondenzát. tlakový rosný bod ( C) Graf rosných bodů 10 atmosférický rosný bod ( C) Není důležité si tyto vzorce zapamatovat. Podstatné je pochopit základní princip a vědět, kde si můžete v případě potřeby najít další informace. Jestliže stlačený vzduch při 7 barech a rosném bodě 10 C uvolníme na atmosférický tlak, jeho rosný bod bude cca -15 C.

7 Podstatné je, kolik obsahuje hlavních nežádoucích příměsí: 1. lhkost lhkost obsažená ve stlačeném vzduchu po jeho ochlazení v potrubním systému kondenzuje. To má za následek provozní problémy a růst nákladů na údržbu. Nečistoty ve stlačeném vzduchu 2. Pevné částice prostředí průmyslových podniků existuje až 5 vyšší množství prachových částic ve vzduchu, než mimo ně. Téměř 80 % částic prachu má rozměr menší než 2 μm, takže je vzduchové filtry na vstupu nejsou schopné zachytit. 12 Stlačený vzduch se podle kvality rozděluje do šesti tříd definovaných normou IN ISO :2010. Třída 1 má nejvyšší čistotu, třída 6 nejnižší. ále se používá, zejména u bezolejového vzduchu, označení třída 0. Tato třída musí splňovat dohodnuté podmínky mezi dodavatelem a provozovatelem a musí vykazovat vyšší čistotu, než vzduch čistoty třídy Olej Klasické rotační kompresory používají olejovou lázeň, ze které se část maziva dostává do stlačeného vzduchu. Třídy kvality stlačeného vzduchu: Třída Přípustný zbytkový obsah oleje v mg/m³ Přípustný obsah prachu μm/mg/m³ Přípustná vlhkost rosný bod C/g/m³ 1 0,01 0,1 / 0,1-70 / 0, ,1 1 / 1-40 / 0,11 3 1,0 5 / 5-20 / 0, / / 6, / 7, / 9,4

8 Nečistoty pokračování lhkost zduch nasávaný kompresorem z atmosféry vždy obsahuje vodní páru. Množství vody, které je vzduch schopný pohltit, záleží na jeho teplotě a objemu. Podrobně je vše popsáno v kapitole 2. Trocha fyziky nikoho nezabije. lhkost představuje hlavní nežádoucí příměs ve stlačeném vzduchu. Odstraňujeme ji ze vzduchu pomocí sušiček nebo odlučovačů. Získaný kondenzát musí být před vypuštěním do odpadních vod upraven tak, aby nepoškozoval životní prostředí. Existují dva základní způsoby: likvidace specializovanou firmou nebo použití separátoru, který z kondenzátu pomocí filtrace a gravitačního principu odstraní olej a pevné nečistoty. ětšina kondenzátu se po průchodu separátorem může vypustit do odpadu a jen malá část se předá k odborné likvidaci. Atmosférický vzduch ale neobsahuje jen páru. Jsou v něm také prach, bakterie, viry a další mikroskopické částice, z nichž velká část projde vstupními filtry. Při stlačování se do něj dostávají také kovové částečky ze strojního vybavení, olej používaný k mazání a chlazení kompresoru i další chemikálie, jako rozpouštědla. Protože je kondenzát chemicky agresivní, způsobuje korozi a erozi technologie, množení bakterií, znečištění výsledných produktů, odstávky ve výrobě a dodatečné náklady na údržbu Pevné částice Na krychlový metr nasávaného vzduchu připadá v průměru milionů částic pevných nečistot. prostorách průmyslových závodů může být jejich množství až 5 vyšší než v okolním prostředí. Téměř 80 % částic prachu má rozměr menší než 2 μm, takže je vzduchové filtry na vstupu nezachytí. Uvnitř technologie naráží vysokou rychlostí do jejích stěn, které erodují, a spolu s vodní párou a oleji tvoří součást chemicky agresivního kondenzátu. Kromě prachu je v 1 m 3 vzduchu v průměru mikroorganismů virů a bakterií. Ty se dostávají do vlhkého a teplého prostředí technologie, kde se mohou rychle množit. K nečistotám nasátým z atmosféry se v tlakovém systému přidávají také kovové částečky vzniklé opotřebením strojního vybavení nebo rez způsobená kyselým kondenzátem. Pevné nečistoty lze odstranit filtrací. Bližší informace najdete v kapitole 4. Filtrace Olej atmosférickém vzduchu se vyskytuje olej ve formě uhlovodíků v koncentraci 0,05 až 0,5 mg na m 3. závislosti na teplotě má formu olejového aerosolu nebo olejové páry. průmyslových provozech je ho výrazně vyšší množství než například v zubní ordinaci. alší olej se do stlačeného vzduchu dostává z lubrikantů používaných k mazání a chlazení kompresoru. Stejně jako vodní kondenzát i olej přechází po ochlazení do tekutého skupenství. Je třeba zmínit, že navzdory obecnému mínění je kontaminace stlačeného vzduchu olejem výrazně méně nebezpečná než příměs vodní páry. Ta tvoří až 99 % objemu kapaliny v kondenzátu. 14 Obzvláště citlivé jsou na přítomnost nežádoucích příměsí ve stlačeném vzduchu tyto aplikace: Lakování včetně práškového Jemné pneumatické nástroje Měření stlačeným vzduchem Medicínské a zubní aplikace Balení potravin Kosmetický průmysl

9 Filtrace stlačeného vzduchu Jako první obranná linie proti pevným nečistotám slouží vstupní filtry. Protože v prostorách průmyslových podniků bývá vysoká koncentrace prachových částic, velká část pevné kontaminace projde do tlakového systému. Zde se k nim přidají ještě částečky rzi způsobené chemicky agresivním kondenzátem. Filtry obecně se dají rozdělit podle svého principu na předfiltry, mikrofiltry a uhlíkové filtry. U mikrofiltrů prochází vzduch nařasenou látkou, která zachytí nejen pevné částice do určité velikosti, ale i kapénky olejového aerosolu. Čím je plocha filtru větší, tím je účinnější. nitřní prostor pouzdra filtru je navržen tak, aby co nejvíce omezoval turbulence procházejícího vzduchu. Jeho stěny jsou upraveny pro vyšší odolnost vůči chemickým látkám (kondenzátu) i abrazi pevnými nečistotami. Mikrofiltr je třeba umístit v takovém místě, kde je stlačený vzduch nejchladnější. S rostoucí teplotou stoupá průchod oleje, zvyšuje se opotřebení filtru a klesá tlak v systému. ruhým typem filtru je filtr s aktivním uhlím, který pracuje na chemickém principu. Ten se montuje za mikrofiltr a je schopný ze stlačeného vzduchu odstranit i oleje ve formě páry nebo nežádoucí pachové látky. Filtry jsou pro připojení k systému opatřeny závitem nebo přírubou. Jejich součástí může být diferenční manometr k měření poklesu tlaku vzduchu při průchodu a manuální nebo automatický odpouštěč kondenzátu. Pístové kompresory vyvolávají v pneumatickém systému tlakové rázy a mohou tak způsobit netěsnost filtrů. Pro zjednodušení obsluhy bývají filtry podle svých parametrů barevně rozlišeny. Každý filtr způsobuje v pneumatickém systému určitý pokles tlaku a tím i nutnost zvýšeného výkonu kompresoru. To má za následek růst spotřeby energie a opotřebení technologie. ůležité je pravidelně měnit vložky filtrů. Celý filtrační systém je nutné navrhnout s ohledem na potřebnou čistotu výstupního stlačeného vzduchu, jeho objemový průtok a maximální provozní tlak. Navíc se filtry používají společně s ostatními prvky jako jsou sušičky vzduchu, cyklónové odlučovače, vzdušníky a další, což z návrhu efektivního pneumatického systému dělá poměrně komplikovaný proces. 16

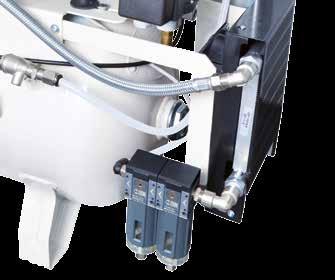

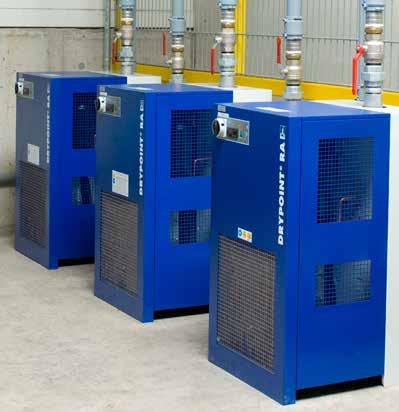

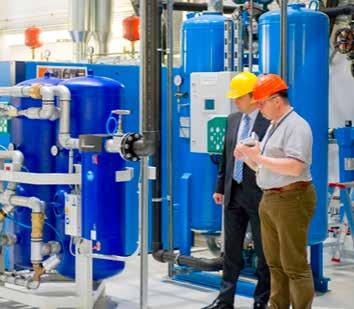

10 sušení stlačeného vzduchu případě kondenzačních sušiček je vzduch při průchodu tepelným výměníkem ochlazen na úroveň rosného bodu a zbaven tím obsažené vlhkosti. Ta je sbírána ve formě tekutiny a odváděna do separátoru a odlučovače kondenzátu. 18 Nejefektivnějším způsobem, jak se vlhkosti ve stlačeném vzduchu zbavit, je použití sušiček vzduchu. ělí se podle způsobu fungování na kondenzační a adsorpční. ysušený vzduch se posléze ohřeje na běžnou teplotu a pokračuje dál rozvodem. Kondenzační sušičku lze instalovat ve vytápěných prostorách s teplotou od 3 C výše. ýsledný obsah vodní páry je cca 6 g/m3. ruhou možností je použít adsorpční sušičku. ní je vzdušná vlhkost pohlcována filtry na základě adsorpce. Obsahuje dvě komory se sušícím prostředkem. jedné z nich je tlakový vzduch zbaven vlhkosti, v druhé pak dochází k sušení silikagelu pomocí ohřevu vstupním vzduchem nebo regenerací proudem již usušeného stlačeného vzduchu. ýhodou adsorpčních sušiček je schopnost provozu i při nízkých teplotách. Fungují i v prostředí pod -40 C. ále je možné adsorpční sušičku využít pro dosoušení vzduchu po průchodu kondenzační sušičkou. takovém případě lze dosáhnout obsahu vodní páry až 0,003 g/m3. Cyklonový odlučovač je možné použít pro odstranění jak vody, tak i kapalného oleje. Lopatky odlučovače stlačený vzduch roztočí. zniklá odstředivá síla nasměruje tekutiny i pevné částice na stěny odlučovače, odkud tento kondenzát stéká na jeho dno. Odtud je vypouštěna odvaděčem kondenzátu, ideálně elektronickým nebo časovým. Plovákové nebo ruční odvaděče se v tomto případě nedoporučují. Pro navržení sušící části pneumatické technologie je třeba znát objemový průtok vzduchu, pracovní tlak, požadovanou výslednou kvalitu vzduchu a další parametry. Sušičky jsou používány společně s filtry, separátory kondenzátu, redukčními ventily atd.

11 SINCE 1977 NEW SILER 2 Odhlučněné skříňové Skvělá technologie od roku 1977 s bohatými zkušenostmi do dnešní doby

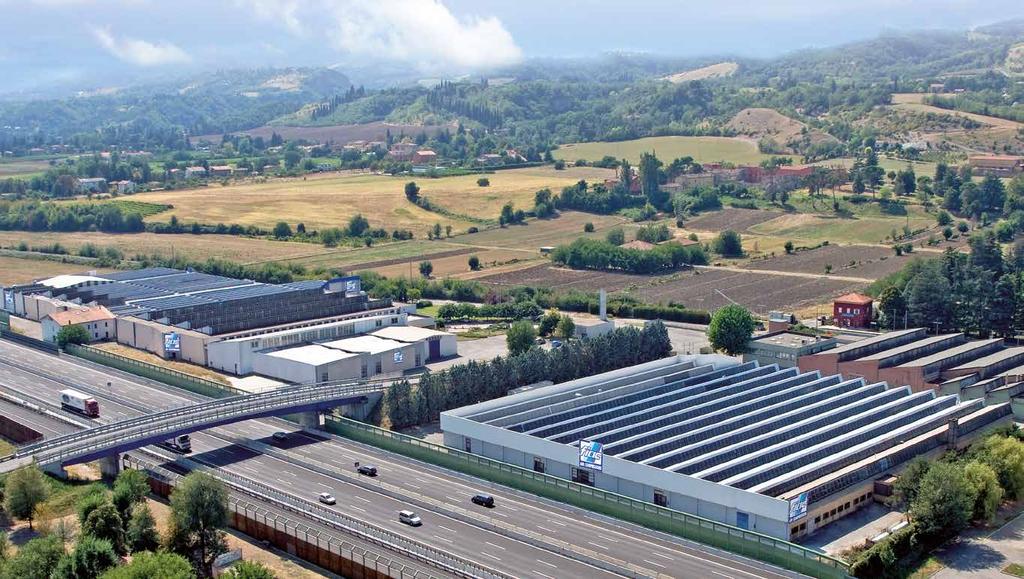

12 Společnost FIAC S.p. A., působící na mezinárodním trhu od roku 1977, je charakteristická svým dynamickým rozvojem, přičemž v centru její pozornosti je vždy zákazník se svými požadavky a očekáváním. Uspokojování potřeb zákazníků je pro firmu FIAC motivací pro vývoj a zlepšování svých produktů a zároveň si udržuje kreativitu a přizpůsobuje se požadavkům trhu. Firma Fiac si osvojila systémy řízení pro udržení kvality svých produktů, a to včetně neustálé kontroly a sledování trvalého zlepšování společnosti. To znamená, že se na dosažení cílů a výsledků podílejí všichni její zaměstnanci. Společnost FIAC S.p. A. byla v oboru stlačeného vzduchu vždy známa vysokou kvalitou svých výrobků a zákaznickým servisem. Certifikaci podle norem UNI EN ISO 9001:2008 perfektně doplňuje politika kontroly kvality. roubový blok Jednotka šroubového bloku kombinuje pomalou rychlost a vysokou efektivitu díky vhodnému dimenzování rotorů, tvaru profilů a ideální volbě počtu zubů, jejichž důsledkem je snížení hlučnosti.spolehlivost bloku je zaručena nadměrným dimenzováním axiálních ložisek pro jejich velké zatížení a těsnícím kroužkem oleje s dvěma břity, který perfektně těsní hřídel hnacího rotoru, a také chladicím systémem vstřikování oleje. 4 Správné řešení pro každou aplikaci Našimi zákazníky jsou malí řemeslníci i průmyslové podniky, s velmi rozdílnými potřebami a s požadavky nepravidelné nebo trvalé dodávky stlačeného vzduchu. Z více jak 35 leté zkušenosti a z přímé komunikace se zákazníky se zrodila bohatá řada šroubových kompresorů, která byla vyvíjena pro využití v různých případech použití, místech instalace a okolních podmínkách se zajištěním správného mazání a teploty. Snadná a jednoduchá údržba Spolehlivost použitých dílů je při výrobě kompresorů série NEW SILER a AIRBLOK důsledně testována. Jejich uspořádání je přizpůsobeno snadnému přístupu pro zajištění rychlé a snadné údržby. e spolupráci s vysoce kvalifikovanými pracovníky společnost FIAC vyvinula a sestavila údržbovou sadu, kterou lze objednat spolu s podrobným servisním návodem, aby bylo možno provádět údržbové práce mnohem rychleji a efektivněji. GSP: Originální náhradní díly FIAC šechny komponenty šroubových kompresorů FIAC jsou konstruovány, vyrobeny a určeny pro kompresory, které pracují dlouhodobě. Pouze originální náhradní díly, které prošly dlouhodobým testováním kvality a výkonu, mohou zajistit nejlepší výkon kompresoru, jeho dlouhou životnost a minimální náklady na provoz ašeho zařízení na výrobu stlačeného vzduchu. ždy kontrolujte, aby údržbu ašeho kompresoru prováděl profesionální a autorizovaný servisní technik a aby náhradní díly byly označeny značkou GSP.

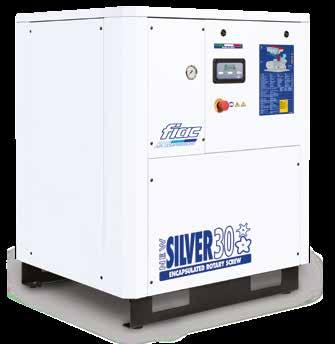

13 NEW SILER Řídicí jednotka Easy Control Basic Řídicí jednotka FIAC EASY CONTROL BASIC řídí, kontroluje a optimalizuje chod kompresoru. íky efektivnímu a spolehlivě nastavitelnému intervalu chodu start/stop je zajištěno snížení spotřeby el. proudu. Snadné a okamžité zjištění údajů: tlak vzduchu, teplota oleje, provozní hodiny pod zátěží a ve volnoběhu, ochranné alarmy a termíny údržby. Konstrukce a snížení hlučnosti Skříň kompresoru je celá vyrobena z lakovaných kovových dílů. Zvuk tlumící vložky krytů jsou vyrobené z materiálu, který má velkou hustotu. Kontrolní systém sušičky Nepřetržité zobrazení rosného bodu. Možnost nastavení intervalů a délky vypouštění kondenzátu. Automatická funkce úspory energie (2,2 75 kw) 6 Společnost Fiac rozšířila řadu odhlučněných šroubových kompresorů NEW SILER, které splňují požadavky na výrobu stlačeného vzduchu od 2,2 do 75 kw, jednoduché, úsporné, přesto technicky vyspělé kompresory. Elektrické díly ysoce výkonný motor IE3. IP 54 izolační třída F. ypouštění kondenzátu ypouštěcí kohout je snadno připojen ke vzdušníku.

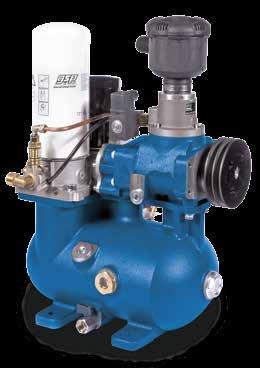

14 NEW SILER Uzavřený šroubový blok COMPACT F01 Kompaktní řešení nového šroubového bloku zaručuje nejlepší výkonnost ve své třídě, vysokou efektivitu a spolehlivost. Jednostupňový šroubový blok, s chlazením vstřikováním oleje, konstruovaný s cílem dobré přístupnosti během údržby a s minimem dílů, které podléhají opotřebení. Systém chlazení Kompresory NEW SILER jsou vybaveny nezávislým axiálním elektrickým ventilátorem, který je tepelně ovládán elektronickou řídicí jednotkou FIAC EASY CONTROL. Konstantní teplota vzduchu/oleje zajišťuje dlouhou životnost dílů i při extrémních provozních podmínkách. Antivibrační základová deska Jednotka šroubového bloku a elektrického motoru je umístěna na antivibrační desce. Tato deska umožňuje minimalizovat přenos vibrací na hlavní rám kompresoru, zároveň výrazně snižuje hlučnost a mechanické namáhání všech dílů, které jsou upevněné na rámu kompresoru (2,2 75 kw) 8 Kompresory NEW SILER jsou ideálním řešením pro zákazníky, kteří potřebují kompletní zařízení na výrobu stlačeného vzduchu, které se snadno obsluhuje a je vhodné pro trvalý a nepřetržitý provoz. Převod Pohon klínovým řemenem s podélným žebrováním zaručuje jeho dlouhou životnost a vysoce efektivní přenos výkonu. Řemenice jsou vyrobeny z oceli. Posuvná deska Nastavitelný systém napínání řemenu pomocí posuvné desky. Rychlá a bezpečná údržba řemenu.

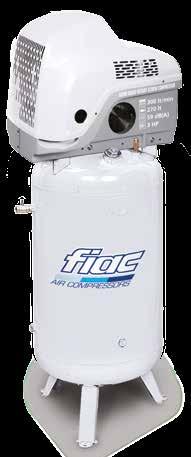

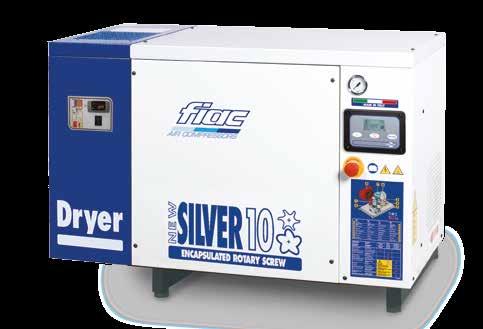

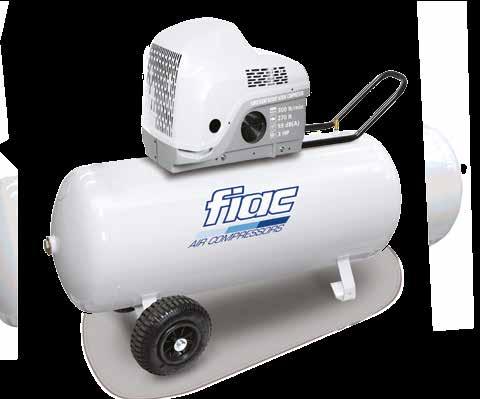

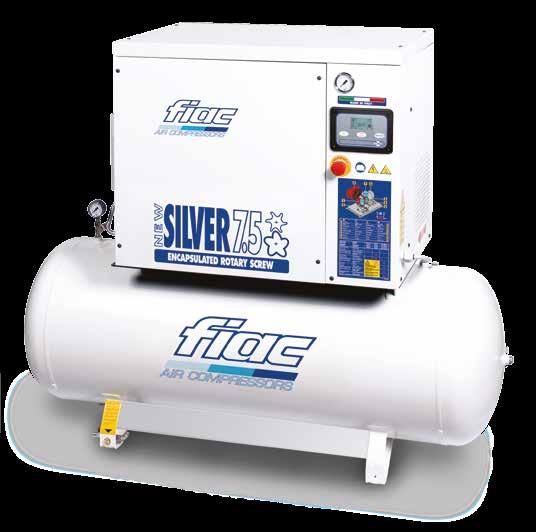

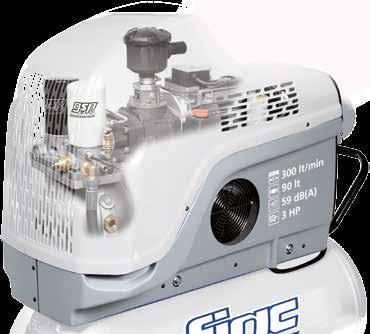

15 NEW SILER 3 (2,2 kw) 10 NEW SILER 3/300 R roubové kompresory NEW SILER 3/90 R Přímý pohon NEW SILER 3/300 R l db (A) l /min CFM m 3 /h bar psi HP kw mm in kg lb NEW SILER 3/34 R NEW SILER 3/34 R ,2 NEW SILER 3/90 R NEW SILER 3/300 R NEW SILER 3/300 R Přímý rozběh Standardní příkon 230 /50 Hz/1~. Na poptávku možná verze 400 /50 Hz/3~

16 Kompresor bez sušičky pohon klínovým řemenem l db (A) l /min CFM m 3 /h bar psi BSP HP kw mm in kg lb NEW SILER 3 10 (2,2 7,5 kw) NEW SILER 3 63 NEW SILER 4 64 NEW SILER 5,5* 65 NEW SILER 7,5 66 NEW SILER ,3 19, ,9 16, /2 3 2, ,5 14, ,3 29, ,7 24, / , /2 5, /2 7,5 5, /2 10 7, , , , , ,3 22,5 22,5 22,5 22,5 22, , , , , , * Přímý rozběh Standardní příkon 400 /50 Hz/3~. erze na poptávku : 230 /50 Hz/3 220 /60 Hz/3 380 /60 Hz/3 12 Kompresor se sušičkou pohon klínovým řemenem Odhlučněné skříňové s nebo bez sušičky NEW SILER 3 63 NEW SILER 4 64 NEW SILER 5,5* 65 NEW SILER 7,5 66 NEW SILER l db (A) l /min CFM m 3 /h bar psi BSP HP kw ,3 19, ,9 16, /2 3 2, ,5 14, ,3 29, ,7 24, / , /2 5, /2 7,5 5, /2 10 7, mm in , , kg lb = se sušičkou * Přímý rozběh Standardní příkon 400 /50 Hz/3~. erze na poptávku : 230 /50 Hz/3 220 /60 Hz/3 380 /60 Hz/3

17 Kompresor bez sušičky pohon klínovým řemenem l db (A) l /min CFM m 3 /h bar psi BSP HP kw mm in kg lb NEW SILER NEW SILER 10S 64 NEW SILER NEW SILER , /2 10 7,5 3/ / S 20 (7,5 15 kw) Standardní příkon 400 /50 Hz/3~. erze na poptávku: 230 /50 Hz/3 220 /60 Hz/3 380 /60 Hz/3 14 Kompresor se sušičkou pohon klínovým řemenem Odhlučněné skříňové s nebo bez sušičky l db (A) l /min CFM m 3 /h bar psi BSP HP kw , NEW SILER 10S /2 10 7, mm in kg lb NEW SILER / NEW SILER / = se sušičkou Standardní příkon 400 /50 Hz/3~. erze na poptávku: 230 /50 Hz/3 220 /60 Hz/3 380 /60 Hz/3

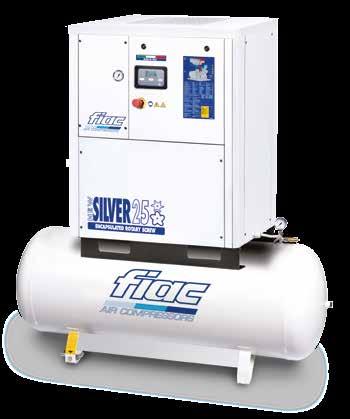

18 Pohon klínovým řemenem NEW SILER 3 20 (2,2 15 kw) Odhlučněné skříňové na vzdušníku NEW SILER 3/ NEW SILER 3/ NEW SILER 4/ NEW SILER 4/ NEW SILER 5,5/200* NEW SILER 5,5/300* NEW SILER 7,5/ NEW SILER 7,5/ NEW SILER 10/ NEW SILER 10/ NEW SILER 10S/ NEW SILER 10S/ NEW SILER 15/ NEW SILER 15/ NEW SILER 20/ NEW SILER 20/ l db (A) l /min CFM m 3 /h bar psi BSP HP kw ,3 19, ,9 16, ,5 14, ,3 19, ,9 16, ,5 14, ,3 29, ,7 24, , ,3 29, ,7 24, , , , /2 3 2,2 1/2 3 2,2 1/ /2 3 2,2 1/2 5,5 4 1/2 5,5 4 1/2 7,5 5,5 3/4 7,5 5,5 1/2 10 7,5 3/4 10 7,5 1/2 10 7,5 1/2 10 7,5 1/ / / / , , , , , , , , , , ,2 mm in 22,5 22,5 22,5 22,5 22,5 22,5 22, , , , , , , , , , kg lb * Přímý rozběh / Standardní příkon 400 /50 Hz/3~. erze na poptávku: 230 /50 Hz/3 220 /60 Hz/3 380 /60 Hz/3

19 Pohon klínovým řemenem NEW SILER 3 20 (2,2 15 kw) Odhlučněné skříňové se sušičkou na vzdušníku NEW SILER 3/ NEW SILER 3/ NEW SILER 4/ NEW SILER 4/ NEW SILER 5,5/200* NEW SILER 5,5/300* NEW SILER 7,5/ NEW SILER 7,5/ NEW SILER 10/ NEW SILER 10/ NEW SILER 10S/ NEW SILER 10S/ NEW SILER 15/ NEW SILER 15/ NEW SILER 20/ NEW SILER 20/ l db (A) l /min CFM m 3 /h bar psi BSP HP kw ,3 19, ,9 16, /2 3 2, ,5 14, ,3 19, ,9 16, /2 3 2, ,5 14, ,3 29, ,7 24, / , ,3 29, ,7 24, /2 3 2, , /2 5, /2 5, /2 7,5 5, /4 7,5 5, /2 10 7, /2 10 7, , /2 10 7, , /2 10 7, / / / / , , , , mm in 22,5 22,5 22,5 22, , , , , kg lb * Přímý rozběh / Standardní příkon 400 /50 Hz/3~. erze na poptávku: 230 /50 Hz/3 220 /60 Hz/3 380 /60 Hz/3

20 Kompresor bez sušičky pohon klínovým řemenem NEW SILER (18,5 22 kw) NEW SILER NEW SILER l db (A) l /min CFM m 3 /h bar psi BSP HP kw Standardní příkon 400 /50 Hz/3~. erze na poptávku: 230 /50 Hz/3 220 /60 Hz/3 380 /60 Hz/3 460 /60 Hz/ mm in kg lb Odhlučněné skříňové s nebo bez sušičky Kompresor se sušičkou pohon klínovým řemenem l db (A) l /min CFM m 3 /h bar psi BSP HP kw mm in kg lb NEW SILER NEW SILER = se sušičkou Standardní příkon 400 /50 Hz/3~. erze na poptávku: 230 /50 Hz/3 220 /60 Hz/3 380 /60 Hz/3 460 /60 Hz/3

21 Kompresor bez sušičky pohon klínovým řemenem NEW SILER (18,5 22 kw) NEW SILER 25/ NEW SILER 30/ l db (A) l /min CFM m 3 /h bar psi BSP HP kw Standardní příkon 400 /50 Hz/3~. erze na poptávku: 230 /50 Hz/3 220 /60 Hz/3 380 /60 Hz/3 460 /60 Hz/ mm in kg lb Odhlučněné skříňové na vzdušníku s nebo bez sušičky Kompresor se sušičkou pohon klínovým řemenem l db (A) l /min CFM m 3 /h bar psi BSP HP kw NEW SILER 25/ mm in kg lb NEW SILER 30/ = se sušičkou Standardní příkon 400 /50 Hz/3~. erze na poptávku: 230 /50 Hz/3 220 /60 Hz/3 380 /60 Hz/3 460 /60 Hz/3

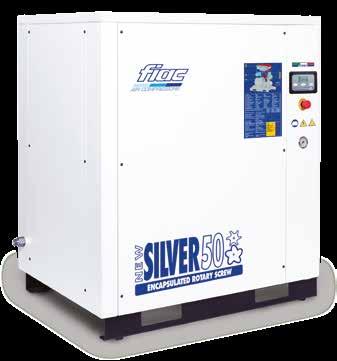

22 Pohon klínovým řemenem NEW SILER (30 75 kw) NEW SILER NEW SILER l db (A) l /min CFM m 3 /h bar psi BSP HP kw Standardní příkon 400 /50 Hz/3~. erze na poptávku: 230 /50 Hz/3 220 /60 Hz/3 380 /60 Hz/3 460 /60 Hz/ mm in kg lb Odhlučněné skříňové Pohon klínovým řemenem l db (A) l /min CFM m 3 /h bar psi BSP HP kw mm in kg lb NEW SILER / NEW SILER / = se sušičkou Standardní příkon 400 /50 Hz/3~. erze na poptávku: 230 /50 Hz/3 220 /60 Hz/3 380 /60 Hz/3 460 /60 Hz/3

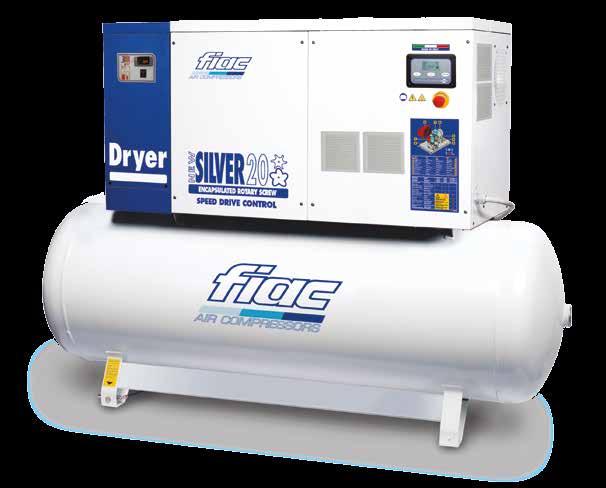

23 NEW SILER S Inverter min max NEW SILER S Inverter (7,5 15 kw) Odhlučněné skříňové samostatně, na vzdušníku, s nebo bez sušičky NEW SILER 10 S 64 NEW SILER 15 S 65 NEW SILER 20 S 67 NEW SILER 10 S 64 NEW SILER 15 S 65 NEW SILER 20 S 67 NEW SILER 10/300 S NEW SILER 10/500 S NEW SILER 15/500 S NEW SILER 20/500 S NEW SILER 10/300 S NEW SILER 10/500 S NEW SILER 15/500 S NEW SILER 20/500 S l db (A) l /min CFM m 3 /h l /min CFM m 3 /h bar psi BSP HP kw , , , , , , , , , , , , , , , , , , , , /2 10 7,5 3/ / / / / /2 10 7,5 1/2 10 7,5 3/ / /2 10 7,5 1/ / / , ,2 mm in kg lb Standardní příkon 400 /50 Hz/3~. erze na poptávku: 230 /50 Hz/3 220 /60 Hz/3 380 /60 Hz/3 460 /60 Hz/3

24 SINCE AIRBLOK B, R, S Inverter 28 Super tiché Skvělá technologie od roku 1977 s bohatými zkušenostmi až do dnešní doby

25 Airblok Rotační s klínovým řemenem společnosti FIAC řady AIRBLOK 7,5 150 HP (5,5 110 kw) jsou vyrobeny v souladu s technickým pokrokem, který je výsledkem pečlivé analýzy moderních technických potřeb. Tyto kompresory představují výkonné a spolehlivé stroje se snadnou obsluhou a minimální údržbou. ýborná konstrukce a špičková kvalita hlavních stavebních dílů umožňují výrobu stlačeného vzduchu výborné kvality při maximální úspoře elektrické energie v kombinaci s velmi nízkou hlučností. 30 Super tiché rotační Řídicí jednotka Fiac Air Energy Control 3 Odolná konstrukce mikroprocesoru zajišťuje bezpečné a spolehlivé řízení a veškerou kontrolu provozních parametrů kompresoru. LC-displej zobrazuje okamžitě parametry během provozu: provozní tlak teplotu oleje inteligentní řízení doby volnoběhu nastavení max. a min. tlaku program denních pracovních cyklů a dob nečinnosti programovatelné intervaly údržby dálkovou obsluhu: zapnutí/vypnutí (Start/Stop) na dálku zobrazování a ukládání do paměti alarmů varování a zastavení management více kompresorů v řadě: stanovení hlavního a vedlejšího zařízení Master/Slave Elektrické díly ysoce výkonný motor IE3. Ochranná třída IP 54, izolační třída F. Skříň s řízeným větráním.

26 Airblok B Rotační společnosti FIAC řady AIRBLOK B jsou charakterizovány převodem plochým řemenem mezi elektrickým motorem a vysoce výkonným šroubovým blokem s nízkou rychlostí otáček. Litinová kónická spojovací řemenice zajišťuje stabilní přenos, nízké mechanické zatížení a snadné provádění údržby. Skvělá konstrukce hlavních stavebních dílů, efektivní systém nucené ventilace, který zajišťuje optimální přenos tepla, stejně tak jako provedení rychlé a úsporné údržby díky snadnému přístupu k dílům. Ten je zajištěn pomocí systému krycích panelů vybavených bezpečnostními zámky. Během vývojové fáze byla věnována vysoká pozornost vytvoření snadné instalace stroje. ysoce účinný šroubový blok Počet zubů, typ profilu 4/6 a velikost rotoru zaručuje: ysoký objem stlačeného vzduchu. Optimální rychlost šroubovic. louhou životnost a efektivitu ložisek. elmi vysokou spolehlivost. ýkonný radiální elektrický ventilátor Tichý. ýkonný ysoká výměna vzduchu uvnitř skříně. 32 Super tiché rotační s klínovým řemenem Optimalizovaný systém separace: 3stupně Separace olej/vzduch za pomoci centrifugy v nádobě separátoru. Gravitační separace prostřednictvím střední přepážky. ysoce efektivní odlučování v separátoru. Převod klínovým řemenem Jednoduché napínání řemenu. Klouzavé vedení podél desky. Údržba řemenu je rychlá a bezpečná. ýkonný systém chlazení a ventilace Hliníkový chladič s velkým povrchem pro optimální chlazení. Systém ventilace udržuje dynamické okruhy kapalin správně chlazené. Snímatelný předfiltr s křížovými vlákny pro snadné čištění. Omezená výstupní teplota stlačeného vzduchu vzhledem k okolní teplotě.

27 AIRBLOK B Airblok B AIRBLOK 703 B 62 AIRBLOK 103 B 63 db (A) l /min CFM m 3 /h bar psi BSP HP kw mm / in kg / lb , , , , , /4 7,5 5,5 3/4 10 7, AIRBLOK 153 B , , , / AIRBLOK 203 B , , , / AIRBLOK 253 B , , , , Super tiché rotační s klínovým řemenem AIRBLOK AIRBLOK AIRBLOK 303 B 70 AIRBLOK 403 B 71 AIRBLOK 502 B 65 AIRBLOK 602 B , , , ,8 259, ,7 234, ,3 206, / , / Standardní příkon 400/50Hz/3 erze na poptávku: 230/50Hz/3-230/60Hz/ /60Hz/3-575/60Hz/ /60Hz/3 AIRBLOK

28 Airblok B dry AIRBLOK B RY AIRBLOK 703 B RY 62 db (A) l /min CFM m 3 /h bar psi BSP HP kw mm / in kg / lb , , /4" 7,5 5, AIRBLOK 103 B RY , , , /4" 10 7, AIRBLOK 153 B RY , , , /4" AIRBLOK 203 B RY , , , /4" Super tiché rotační s klínovým řemenem a integrovanou sušičkou AIRBLOK AIRBLOK AIRBLOK 253 B RY 69 AIRBLOK 303 B RY 70 AIRBLOK 403 B RY , , " , , , " , ,8 259, ,7 234, ,3 206, Standardní příkon 400/50Hz/3 erze na poptávku: 230/50Hz/3-230/60Hz/ /60Hz/3-575/60Hz/ /60Hz/3 18,

29 Airblok R Fiac rotační s přímým pohonem řady AIRBLOK R jsou konkrétní odpovědí na vzrůstající potřebu stlačeného vzduchu, který svět neustále vyžaduje. Snížení převodních ztrát, nižší rychlost rotoru, využití dílů s maximální spolehlivostí a elektronická řídicí jednotka Easy Control 3+ zajišťují dlouhou životnost bez závad a s minimálními provozními náklady. ysoce účinný šroubový blok Optimální počet zubů, typ profilu a rozměry rotoru garantují: ysoký objem stlačeného vzduchu. Optimální rychlost šroubovic. louhou životnost a efektivitu ložisek. elmi vysokou spolehlivost. ýkonný radiální elektrický ventilátor Tichý. ýkonný. Nízká obvodová rychlost. ysoká výměna vzduchu uvnitř skříně kompresoru. 38 Super tiché rotační s přímým pohonem entil sacího regulátoru Elektro-pneumatický klapkový ventil. Automatický zpětný ventil. Odstranění problémů s olejem ve vzduchovém filtru. Optimalizovaný systém separace: 3stupně Separace olej/vzduch za pomoci centrifugy v nádobě separátoru. Gravitační separace prostřednictvím střední přepážky. ysoce efektivní odlučování v separátoru. Menší provozní ztráty Precizní ozubené soukolí. Minimální převodní ztráty výkonu. Bez pravidelné údržby. Nízká hlučnost. ýrazné snížení zatížení hřídele.

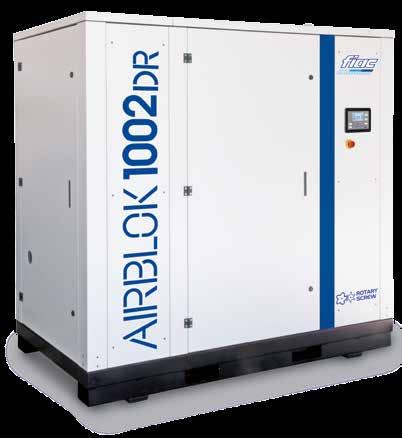

30 AIRBLOK R Airblok R AIRBLOK 752 R 72 AIRBLOK 1002 R 73 db (A) l /min CFM m 3 /h bar psi BSP HP kw mm / in kg / lb / / AIRBLOK Standardní příkon 400 /50 Hz/3 erze na poptávku: 380 /60 Hz/3 460 /60 Hz/3 40 Super tiché rotační s přímým pohonem C = Rotační šroubový kompresor S = zdušník SC = ypouštěcí ventil kondenzátu BP = Bypass (ten ám umožní odstavit potřebnou část aplikace pro provedení údržby) FQ = Předfiltr FP/F = Mikrofiltr FC = Filtr s aktivním uhlím WS = Separátor olej/voda (ten ám zajistí úplné oddělení vody a oleje)

31 Airblok R AIRBLOK R AIRBLOK 1253 R 76 AIRBLOK 1503 R 73 db (A) l /min CFM m 3 /h bar psi BSP HP kw mm / in kg / lb , , , , AIRBLOK Standardní příkon 400/50Hz/3 erze na poptávku: 380/60Hz/3-460/60Hz/ Super tiché rotační s přímým pohonem

32 Bez frekvenčního měniče S frekvenčním měničem Spotřeba energie Údržba Investice Instalace Airblok Inverter Super tiché rotační s frekvenčním měničem Průměrná úspora energie 35 % Spotřeba vzduchu Fiac Air Energy Control 3+ Bezpečná a spolehlivá mikroprocesorová řídicí jednotka robustní konstrukce. Řízení a veškerá kontrola provozních parametrů kompresoru. Návrh ašich úspor (x) Mnohé studie ukazují, že typický šroubový kompresor je nepřetržitě pod zatížením % celkové doby provozu. e výše uvedené tabulce je zobrazena procentuální hodnota spotřeby energie při použití kompresoru s rozběhem hvězda/ trojúhelník a kompresoru s řízením rychlosti otáček frekvenčním měničem. Pomocí jednoduchého výpočtu můžete zjistit aši úsporu při použití kompresoru AIRBLOK S % or e Spotřeba elektrické energie % Spotřeba elektrické energie Kontrola rychlosti pohonu Kombinace nákladů na energii a údržbu bývá výrazně vyšší než počáteční investiční náklady. Řada kompresorů AIRBLOK S, speciálně v provozech s kolísavou spotřebou stlačeného vzduchu, zajišťuje snížení energetických nákladů, neboť dokáže přizpůsobit rychlost elektrického motoru, a tím i rychlost šroubového bloku v závislosti na spotřebě stlačeného vzduchu. Kompresory s frekvenčním měničem udržují proporcionální spotřebu energie a dodávku stlačeného vzduchu, což zajistí ideální výkonnost. Z následujících grafů je zřejmé, že množství energie spotřebované u kompresorů s frekvenčním měničem závisí na množství požadovaného stlačeného vzduchu, zatímco v režimu ON/OFF není mezi těmito 2 hodnotami žádná přímá souvztažnost. u standardních kompresorů výkonnost kompresoru % Zátěž El. energie 100 % 97 % 94 % 91 % 88 % 85 % 82 % x = T C P Zátěž El. energie 100 % 89 % 78 % 68 % 57 % 47 % 37 % S frekvenčním měničem Bez frekvenčního měniče / Hz / 3 Ph ma celkový provozní čas T = (počet prov. hodin za den prov. dnů za rok 5 let) Elektronická řídící jednotka C = energetické náklady kw/hod. P = příkon kompresoru kw u kompresorů s frekvenč. měničem výkonnost kompresoru 94 % L +M+K E or e L = procento spotřeby energie psi bar E = výkon motoru M = náklady na údržbu za 5 let K = investiční náklady Frekvenční měnič Tlakový senzor Pružná spojka nebo c.f.m. l/min roubový blok Motor Klínový řemen POLY

33 AIRBLOK B/S INERTER pohon klínovým řemenem min max db (A) l /min CFM m 3 /h l /min CFM m 3 /h bar psi BSP HP kw mm / in kg / lb Airblok B/S Inverter AIRBLOK 103 B-S 63 AIRBLOK 153 B-S 65 AIRBLOK 203 B-S 67 AIRBLOK 203 B-S , ,0 7, , ,4 9, , ,5 12, , ,0 7, , ,4 9, , ,0 12, , ,6 7, , ,4 9, , ,9 9, , ,5 12, /4" 10 7,5 3/4" /4" /4" AIRBLOK 253 B-S , ,1 7, , ,9 9, " 25 18, Super tiché rotační s frekvenčním měničem AIRBLOK AIRBLOK AIRBLOK 253 B-S 69 AIRBLOK 303 B-S 70 AIRBLOK 303 B-S 70 AIRBLOK 403 B-S 71 AIRBLOK 403 B-S , ,9 9, , ,3 12, , ,4 7, , ,8 9, , ,0 9, , ,6 12, , ,0 7, , ,8 9, , ,5 9, , ,7 12, " 25 18,5 1" " AIRBLOK 502 B-S , , , , / AIRBLOK AIRBLOK 602 B-S / Standardní příkon 400/50Hz/3 erze na poptávku: 230/50Hz/3-230/60Hz/ /60Hz/3-575/60Hz/ /60Hz/3

34 AIRBLOK B/S RY INERTER pohon klínovým řemenem min max db (A) l /min CFM m 3 /h l /min CFM m 3 /h bar psi BSP HP kw mm / in kg / lb Airblok B/S RY Inverter AIRBLOK 103 B/S RY 63 AIRBLOK 153 B/S RY 65 AIRBLOK 203 B-S RY 67 AIRBLOK 203 B-S RY / / / / Super tiché rotační s frekvenčním měničem a integrovanou sušičkou AIRBLOK AIRBLOK AIRBLOK 253 B-S RY 69 AIRBLOK 253 B-S RY 69 AIRBLOK 303 B-S RY 70 AIRBLOK 303 B-S RY 70 AIRBLOK 403 B-S RY 71 AIRBLOK 403 B-S RY Standardní příkon 400/50Hz/3 erze na poptávku: 230/50Hz/3-230/60Hz/ /60Hz/3-575/60Hz/ /60Hz/3

35 AIRBLOK R/S INERTER přímý pohon min max db (A) l /min CFM m 3 /h l /min CFM m 3 /h bar psi BSP HP kw mm / in kg / lb Airblok R/S Inverter AIRBLOK AIRBLOK 752 R-S 72 AIRBLOK 1002 R-S 73 Standardní příkon 400 /50 Hz/3 erze na poptávku: 380 /60 Hz/3 460 /60 Hz/ / / AIRBLOK R/S INERTER přímý pohon min max db (A) l /min CFM m 3 /h l /min CFM m 3 /h bar psi BSP HP kw mm / in kg / lb Super tiché rotační s frekvenčním měničem AIRBLOK AIRBLOK 1253 R-S 77 AIRBLOK 1253 R-S 76 AIRBLOK 1503 R-S 74 AIRBLOK 1503 R-S ,4 9, , ,4 9, ,2 12, , ,6 9, ,6 9, ,2 12, " " " " Standardní příkon 400 /50 Hz/3 erze na poptávku: 380 /60 Hz/3 460 /60 Hz/3

36 Airblok Elektronické řídící panely Camp Plus 4 Měřicí a analytický systém. Obsah: tlakový senzor, svorky a kabely. Na poptávku: průtokový senzor, senzor rosného bodu, druhý tlakový senzor. 52 SUPERISOR Elektronický systém pro kontrolu a monitorování celé sestavy šroubových kompresorů (max. 4 stroje). Zákaznické nastavení pro rozvod stl. vzduchu: min./max. tlak, vypínací a varovný tlak. Propojení kompresorů pomocí portu CANbus nebo ovládacího relé. Základní funkce pro výběr aktivního kompresoru: přednostní start, priority střídání, rovnoměrné rozdělení provozních hodin. Kalendář pro nastavení intervalů start/stop denní, měsíční, roční. Nepřetržitá kontrola teploty instalovaných kompresorů. álkové ovládání a automatický restart. ýstup alarmu pro světelný nebo zvukový signál. Možnost sledování na dálku propojením s počítačem (opce).
