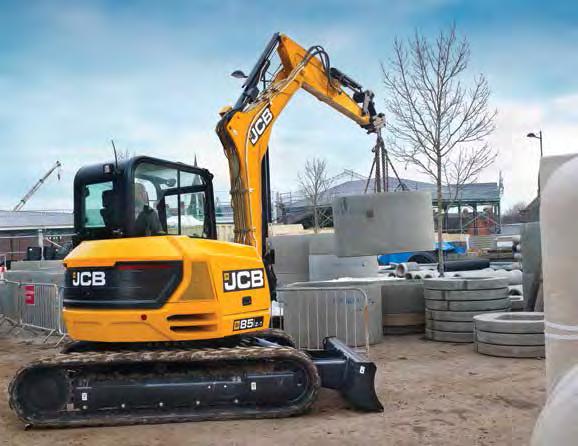

MIDI RÝPADLO 85Z-1/86C-1

Transkript

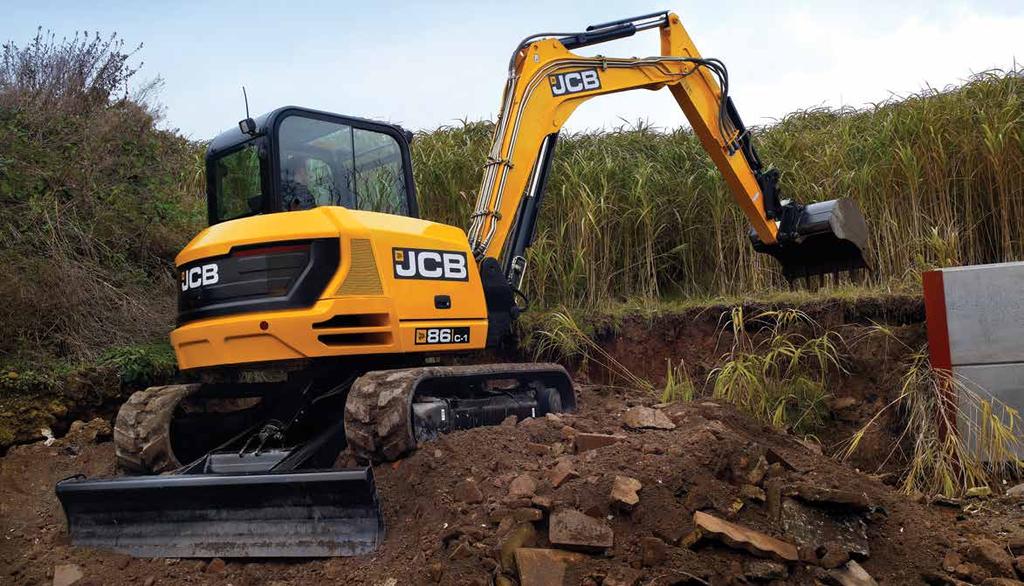

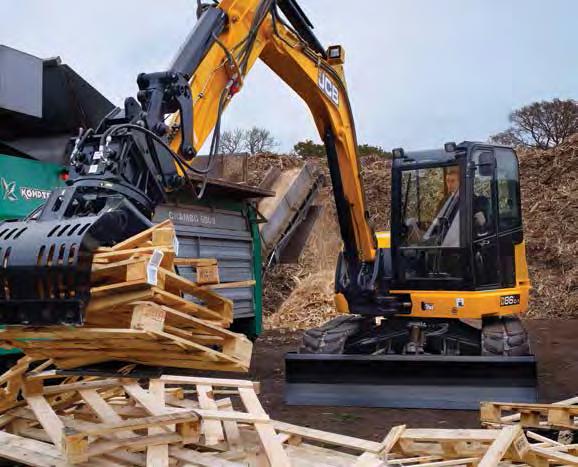

1 MIDI RÝPADLO 85Z-1/86C-1 Provozní hmotnost: 8300/8600kg Čistý výkon motoru: 45.4kW

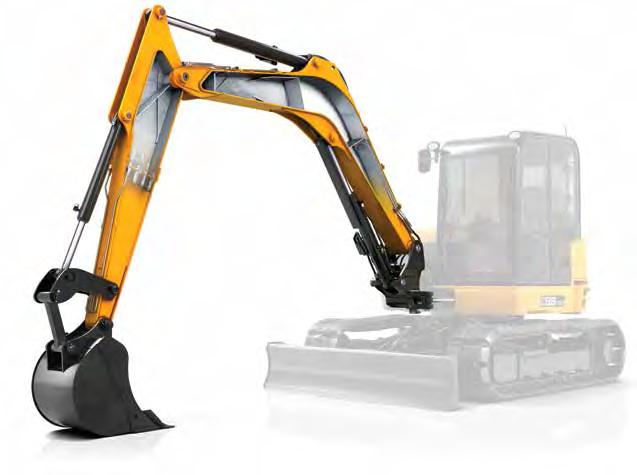

2 KVALITA, SPOLEHLIVOST A TRVANLIVOST TRADICE VÝROBY V JCB JE VÍCE NEŽ 50-LETÁ. NAŠE NEJNOVĚJŠÍ MIDI RÝPADLA 85Z A 86C JSOU VÝROBKY, KTERÉ BYLY NAVRŽENY NA ZÁKLADĚ TĚCHTO ZKUŠENOSTÍ A ZNALOSTÍ A JSOU VYROBENY TAK, ABY BYLY ROBUSTNÍ, SILNÉ, S DLOUHOU ŽIVOTNOSTÍ A BEZ OMEZENÍ VÝKONU. 2 1 Pomocí analýzy konečných prvků jsme navrhli robustní konstrukci a použili zjednodušenou konstrukci H - rámu. Podvozek 85Z/86C je tak trvanlivý a spolehlivý. Konstrukční pevnost. 1 Roboticky svařované rameno a násada jsou pro prodloužení trvanlivosti vyrobeny z vysokopevnostní oceli s vnitřními příčkami. 2 Elegantní a čistý design násady je vyroben ze čtyřech ocelových plechů a konstrukce vyniká vysokou konstrukční pevností. 3 Nástavba našeho midi rýpadla je vyrobena výhradně z ocelových výlisků bez použití plastu. Konstrukce je tak silná a snadno opravitelná. 23 2

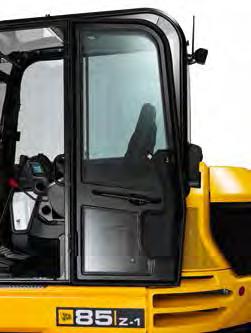

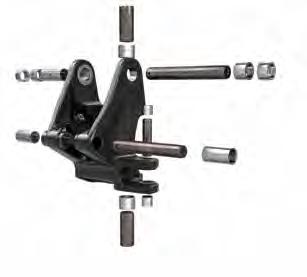

3 Odolný kryt válce ramene zaručuje vynikající ochranu a pro náročné práce jsou k dispozici i volitelné kryty válců násady a naklápění lopaty. KVALITA, SPOLEHLIVOST A TRVANLIVOST Navrženo pro tvrdou práci. 4 Naše nová 8-tunová rýpadla se mohou pochlubit vysoce odolným nosníkem ramene. Má vyměnitelná trvanlivá pouzdra hlavních čepů se zvýšenou životností. Všechny hadice rýpadla jsou vedeny tak, aby nemohlo dojít k poškození. 4 5 Dveře kabiny nepřesahují při otevření přes protizávaží a tak jsou chráněny před poškozením v průběhu provozu. Nejkvalitnější komponenty. 6 Při výrobě jsme použili pouze osvědčené komponenty výrobců, jako např. motory Kohler, hydraulické komponenty Nachi a Bosch Rexroth a Bridgestone pásy. Vysoce kvalitní 450mm gumové pásy se zlepšeným záběrem jednotlivých článků obstojí i ve velmi náročných podmínkách. 7 Naše volitelné 450/600mm ocelové pásy mají předvrtané otvory pro snadnou montáž gumových podložek. Můžete se také rozhodnout pro specializované Road pásy (Bridgestone GeoGrip), které v případě poškození umožňují nahradit jednotlivé gumové segmenty

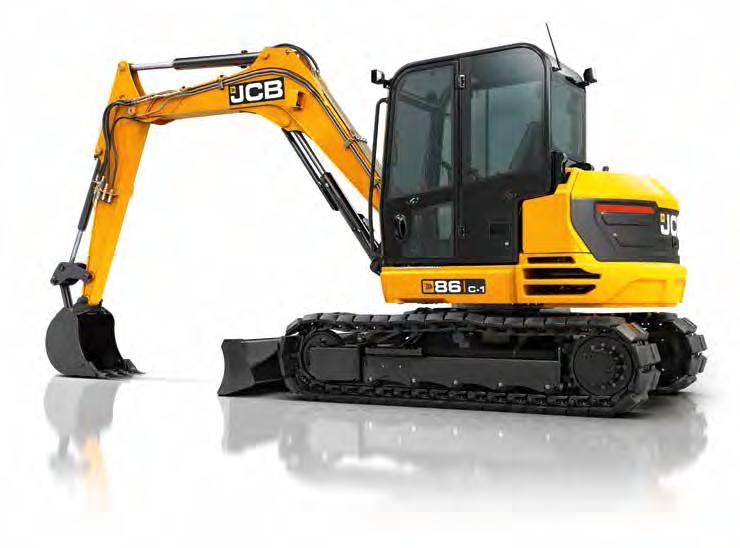

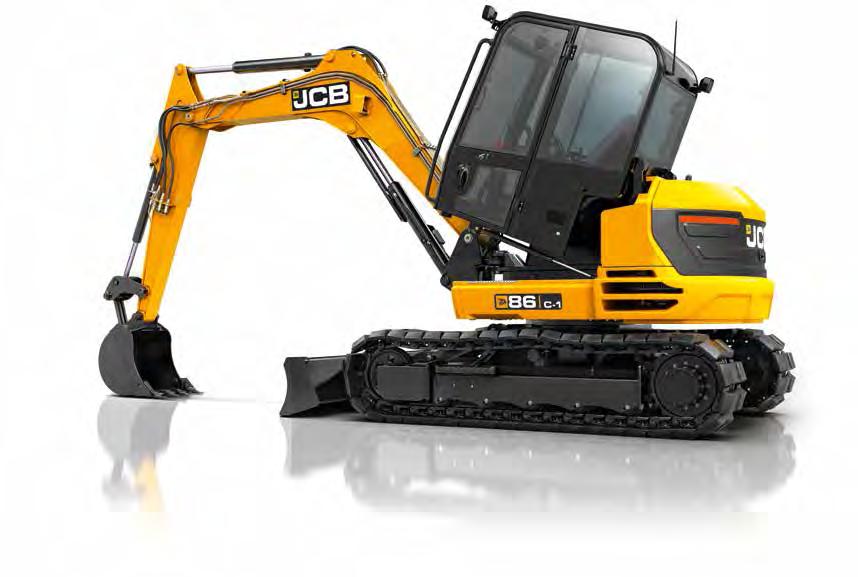

4 PRODUKTIVITA A VÝKON. JCB 85Z A 86C JSOU VYSOCE VÝKONNÁ A PRODUKTIVNÍ MIDI RÝPADLA. ŠPIČKOVÝ VÝKON A KROUTÍCÍ MOMENT I PŘI NÍZKÝCH OTÁČKÁCH MOTORU PŘISPÍVÁ K EFEKTIVITĚ VÝROBNÍCH CYKLŮ. JE ZDE I NEPŘEBERNÉ MNOŽSTVÍ INOVATIVNÍCH FUNKCÍ PŘISPÍVAJÍCÍCH K DOKONALÉMU VYUŽITÍ KAŽDÉ KAPKY PALIVA.1 ZTS nebo CTS? Nabízíme oboje, nulový i konvenční přesah otoče, ale výběr té správné konfigurace závisí na druhu použití. Obě varianty nabízí možnost zvýšit produktivitu různými způsoby. CTS dává větší stabilitu, větší nosnost a delší dosah kopání. ZTS nabízí lepší manévrovatelnost (zvlášť ve stísněných prostorech), protože obsluhy nemusí mít takové obavy z okolních překážek. Produktivní midi. 1 Nová řada 8 tunových strojů má JCB/Kohler naftový motor s common railem a je v souladu s emisní normou Stupeň IIIB/Tier4. Může se pochlubit katalyzátorem DOC, turbodmychadlem a mezichladičem. Výkon se zvýšil na 48 kw při pouhých 2200 ot/min. a 300 Nm točivého momentu. Motor nepotřebuje filtr pevných částic (DPF), čímž se snižují servisní náklady, zvyšuje se doba provozu stroje a zlepšuje se účinnost paliva. 2 2 Tažná síla a rychlost 5km/hod jsou nejlepší ve své třídě, dozerování je tedy velmi účinné a zkrátily se i časy přejezdů. Naše motory s podřazováním automaticky přizpůsobují výkon dle změn v terénu. To vede ke zvýšení produktivity a snížení únavy obsluhy. 3 Pro maximální nosnost a stabilitu je zde pro naše 86C třídílné rameno (TAB), poskytující větší pracovní rozsah s delším dosahem, kopáním blíže u stroje a zvyšujícím nakládací výšku

5 PRODUKTIVITA A VÝKON Inovativní hydraulika. 4 Prvotřídní čerpadlo s uzavřeným okruhem umožňuje lepší dělení průtoku pro hladký, přesný a vyvážený provoz během sdružených operací. 5 Všestrannost je součástí balíčku. Naše zdvojené okruhy pro příslušenství generují vysoký i nízký hydraulický tok pro celou řadu příslušenství. Konstrukce radlice. 6 Nový profil a úhel radlice umožňují vysoký výkon a její snadné čištění v jílovitých půdách. Tvarovaná zvedací oka jsou umístěna za horní hranou radlice, která poskytuje jejich výbornou ochranu. Násada a lopata. 8 Úhel rotace lopaty je mimořádně velký 188 a nabízí vynikající zadržování materiálu během nakládání. K dispozici jsou také různé délky násad - od 1.65 do 2.25m, které vyhoví různým aplikacím a zvýší všestrannost použití. 9 Naše rameno a násada jsou perfektně sladěny a vytváří optimální geometrii kopání. To usnadňuje práci a nakládání zejména ve stísněných prostorech. 5 7 Snazší vyrovnání terénu a efektivní úklid plochy nabízí plovoucí funkce radlice. Volitelná úhlová radlice urychlí zpětný zásyp příkopů

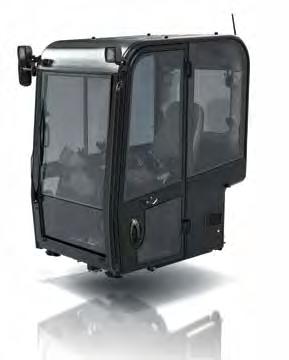

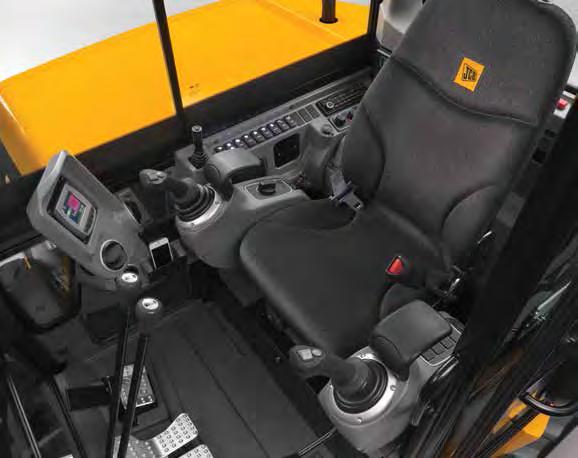

6 KOMFORT A SNADNÉ POUŽÍVÁNÍ. JSME NAPROSTO PŘESVĚDČENI, ŽE ZÁSADNÍ SOUČÁSTÍ VYSOKÉ PRODUKTIVITY JE POHODLNÉ A ERGONOMICKÉ PRACOVNÍ PROSTŘEDÍ. NAŠE KABINY I ZPŮSOB OVLÁDÁNÍ NAŠICH 85Z/86C TVOŘÍ IDEÁLNÍ MÍSTO PRO PRÁCI I V PRODLOUŽENÝCH SMĚNÁCH. Celodenní pohodlí. 1 Kabina je neuvěřitelně prostorná a velké dveře umožňují snadný a bezpečný vstup. Prostor v kabině je o 6% větší než dříve, je zde dostatek úložného prostoru, telefonní zásuvka, úložná síť a držák na nápoje. 2 Rádio, 12V telefonní nabíječka, výkonné topení s odmlžovačem skel a vysoce výkonná klimatizace s 9 ventilačními otvory dotváří celkový obraz. 3 Pro celodenní komfort obsluhy je zde plně nastavitelné odpružené sedadlo nebo volitelné vzduchem odpružené sedadlo s vyhříváním a s nezávisle nastavitelnými polohami. Přepínače jsou ergonomicky uspořádány kolem výrazně jasného, informativního barevného LCD displeje s volitelnou zpětnou kamerou S našimi pásy s krátkou roztečí článků, kde je zapojen každý zub hnacího kola, je jízda plynulá s menšími vibracemi a méně hlučná

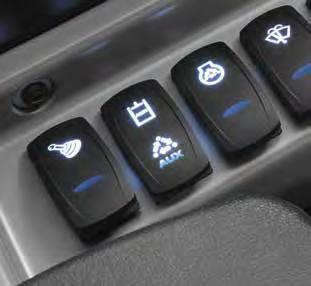

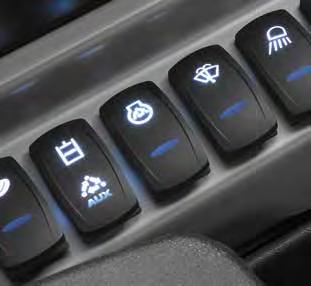

7 KOMFORT A SNADNÉ POUŽÍVÁNÍ. Kompletní řízení hydrauliky. 5 Elektro-proporcionálně řízený, vysokoprůtočný okruh má 10 nastavitelných režimů pro optimální kompatibilitu s příslušenstvím a jeho naprosto bezproblémový chod. 6 Spínač v kabině umožňuje snadné ovládání jednosměrného nebo dvousměrného průtoku pro příslušenství. 5 7 K odpružení hydraulického ventilového bloku od podvozku byly použity gumové silentbloky. Tím se sníží nejen hluk a vibrace v kabině, ale rovněž i vibrace bloku ventilů, přičemž je zachován snadný přístup pod zadní otevíratelnou kapotu. 8 S naším standardně dodávaným ergonomickým elektro-hydraulickým ovladačem radlice lze snadno dosáhnout plynulého a přesného srovnání terénu

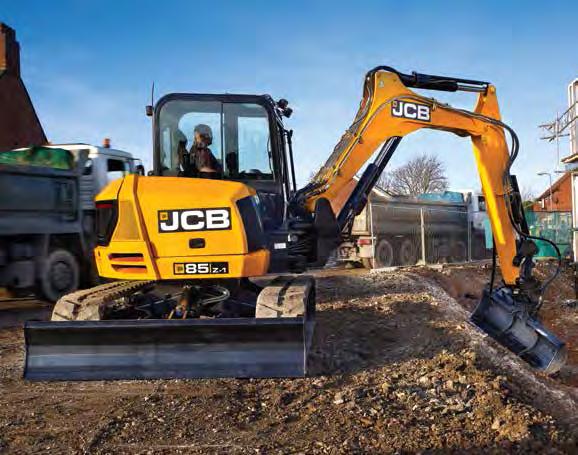

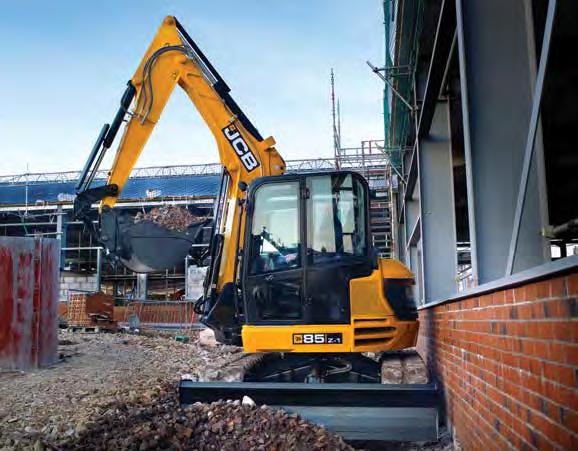

8 BEZPEČNOST A SERVIS. S opravdu nulovým přesahem zádě otoče má 85Z ve stísněných prostorech snížené riziko nárazů. BEZPEČNOST NA PRACOVIŠTI JE PRVOŘADÝ POŽADAVEK KAŽDÉHO VLASTNÍKA. PODOBNÝ DŮRAZ JE KLADEN NA SNADNOU A RYCHLOU ÚDRŽBU. NEJEN OBA STROJE 85Z A 86C MAJÍ VELMI DOBROU OCHRANU, ALE DBÁME NA TO, ABY STEJNĚ DOBŘE BYLA CHRÁNĚNÁ POSÁDKA I KOLEMSTOJÍCÍ. VELMI DŮLEŽITÁ JE PRO NÁS TAKÉ MINIMALIZACE PROSTOJŮ A SNADNÝ A RYCHLÝ SERVIS. Pro bezpečnější jeřábování a pro případ prasknutí hadice jsou pro rameno a dozer k dispozici volitelné uzavírací ventily. Změřeno na bezpečnost. 1 Stabilita obou strojů je nejlepší ve své třídě, a to do značné míry díky širokému rámu s nízko položeným těžištěm. 2 JCB bezpečnostní páka zcela odpojuje hydraulické funkce, aby se zabránilo nechtěnému pohybu. 3 Unikátní JCB systém 2GO zaručuje, že hydraulický systém lze provozovat pouze v bezpečné a uzamykatelné poloze pomocí dvou oddělených vstupů. 4 JCB 86C a 85Z mají vynikající čelní výhled zásluhou děleného 70/30 čelního skla. A co víc, je tu výborný nerušený výhled na přední pravý pás. Hloubení příkopů a manévrování je tak snadné a bezpečné. Celkově je zde o 11% větší výhled než dříve

9 Pravidelný servis. 5 Intervaly mazání po 500 hod., nejlepší ve své třídě mají všechny čepy radlice a podkopové lopaty, a to díky grafitovým pouzdrům, která ušetří čas i peníze. 6 JCB otevřený rám podvozku se zešikmenými plochami minimalizuje hromadění materiálu a čištění je tak snadnější. 7 Široce otevíratelná kapota z ocelového plechu umožní snadné plnění palivové nádrže z úrovně terénu. Plnění dále ještě zjednodušuje vnější ukazatel hladiny paliva. Volitelné tankovací čerpadlo má funkci automatického zastavení a omezuje úniky paliva a zvyšuje bezpečnost. 5 JCB 86C a 85Z se mohou pochlubit nejlepším SAE servisním hodnocením na trhu. Inovativní prvky jako je např. odkápěcí kabina (30 0 ) opravdu usnadní život. Odklopení nevyžaduje žádné nářadí a poskytuje rychlý servisní přístup hodinové intervaly mazání. BEZPEČNOST A SERVIS. Ostatní údržba. 8 8 Klíčové komponenty jsou snadno přístupné, je tu velký revizní kryt pro rotační spoj a ložisko otoče a odnímatelné boční kryty. Utěsněná napínací jednotka vodícího kola zamezuje hromadění materiálu. Všechny hadice dozeru jsou pro snadnou výměnu ukončeny na přepážce kabiny Pro rychlou a snadnou identifikaci jsou všechny hadice barevně odlišeny. 10 Zvedání 86C a 85Z je s použitím zkosených zdvihacích ok mnohem snažší. Pro zvýšení jejich ochrany byly umístěny za horní hranu radlice Ke snadnému čištění podlahy kabiny napomáhá dvoudílná odnímatelná rohož. Protiskluzové lité desky zaručují bezpečný nástup a zároveň tvoří dlouhodobou ochranu karoserie

10 NÍZKÉ PROVOZNÍ NÁKLADY. Na 8 - tunových rýpadlech je load sensing hydraulika, která spotřebovává energii pouze v případě potřeby a šetří tak palivo pro další využití. NAŠE PÁSOVÁ RÝPADLA JSOU NAVRŽENA TAK, ABY POSKYTLA VÍCE NEŽ JEN SKVĚLÝ VÝKON A DLOUHOU ŽIVOTNOST. STROJE 85Z A 86C VÁM ZA VAŠE PENÍZE TAKÉ POSKYTNOU VÝJÍMEČNOU VÝSLEDNOU HODNOTU, A TO JAK NA VAŠICH PRACOVIŠTÍCH, TAK I MIMO NĚJ. Skvělá investice. 1 Otáčky motoru automaticky klesnou na volnoběžné v okamžiku kdy je zdvižena loketní opěrka. Tato jedinečná funkce zlepšuje spotřebu paliva a snižuje hladinu hluku. 2 Pro zvýšení palivové účinnosti lze Automatický volnoběh naprogramovat tak, že se aktivuje vždy poté, co ovládací prvky byly v nečinnosti v rozmezí doby 2 až 30 sec. Se dvěma režimy (ECO režim - pro maximální účinnost a HEAVY pro maximální produktivitu), si můžete přizpůsobit výkon, aby vyhovoval Vašim podmínkám. 3 Čepy podkopové lopaty jsou identické s čepy našich špičkových rýpadlo nakladačů 3CX a tak i příslušenství je zcela zaměnitelné. Náš patentovaný okruh se zpětným tlakem blížícím se nule, dále zvyšuje palivovou účinnost, protože hydraulické čerpadlo nemusí překonávat vysoký tlak systému Vzhledem k tomu, ža na pracovišti občas dochází k poškození oken, používáme plochá skla, což minimalizuje náklady na jejich výměnu

11 LIVELINK, EFEKTIVNĚJŠÍ PRÁCE. LIVELINK JE INOVATIVNÍ SOFTWAROVÝ SYSTÉM, KTERÝM MŮŽETE ON-LINE OVLÁDAT VAŠE STROJE NA DÁLKU. OVLÁDÁNÍ SE DĚJE POMOCÍ MOBILNÍHO TELEFONU NEBO EM. PŘÍSTUP KE VŠEM UPOZORNĚNÍM A ÚDAJŮM OD SPOTŘEBY PALIVA AŽ PO INFORMACE O HISTORII STROJE ZÍSKÁTE ZE ZABEZPEČENÉHO CENTRA. Přínos pro údržbu. Řízení údržby je snažší. Přesné monitorování hodin a servisní výzvy Vám zlepší plánování. Údaje o poloze v reálném čase vám pomohou spravovat vozový park. K dispozici jsou také upozornění o kritických stavech stroje a historie údržby. Produktivita a hospodárnost. Poskytnutím informací, jako je nečinnost stroje a spotřeba paliva, Vám JCB Livelink pomůže zlepšit využití paliva a dosáhnout úspory finančních prostředků a zvýšit produktivitu. Informace o poloze stroje zvýší efektivitu anebo dokonce sníží náklady na pojištění. * Pozn.:: Prosím, kontaktujte svého místního prodejce o dostupnosti Livelink systému. Výhody zabezpečení. Livelink Vám v reálném čase zašle výstrahu o opuštění Vašich strojů z předem určené zóny a zašle informaci o neoprávněném použití stroje mimo pracovní dobu. Mezi další výhody patří zaslání místních informací, sladění s pokročilým ECU systémem (spárování Livelink - Imobilizér, nebo ECU) a správa PIN kódů (vzdálená autorizace používání - ideální pro půjčovny strojů). 11

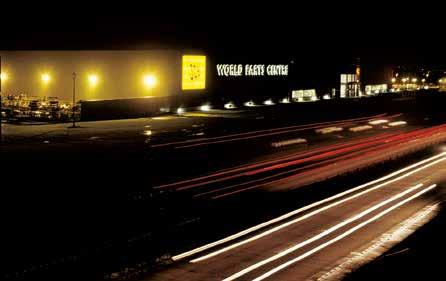

12 PŘIDANÁ HODNOTA. CELOSVĚTOVÁ PODPORA JCB ZÁKAZNÍKŮ JE PRVOTŘÍDNÍ. COKOLIV BUDETE POTŘEBOVAT, A UŽ JSOU VAŠE STROJE KDEKOLIV, JSME VÁM TRVALE K DISPOZICI. JSME PŘIPRAVENI VÁM RYCHLE A EFEKTIVNĚ POMOCI TAK, ABY VAŠE STROJE PRACOVALY TRVALE V PLNÉM VÝKONU Naše technická podpora zajistí trvalý přístup k odborným znalostem ve dne i v noci, zatímco naše finanční a pojišťovací týmy jsou vždy po ruce, aby poskytly rychlé a flexibilní konkurenční nabídky. 2 Celosvětová síť JCB Centra náhradních dílů je jeden z dalších příkladů jak pomoci. Během 24 hodin z 16 regionálních základen, můžeme dodat téměř 95% všech dílů kamkoliv na světě. Naše originální náhradní díly JCB jsou navrženy pro práci v dokonalé harmonii se svým strojem tak, aby poskytly optimální výkon a produktivitu. 3 JCB Assetcare Vám nabízí sdružené prodloužení záruky a servisní smlouvy, nebo smlouvy pouze na jednotlivé opravy a údržbu. Bez ohledu na to pro co se rozhodnete, Vám naše servisní týmy nabídnou konkurenceschopné ceny za práci a současně zpracují nezávazné nabídky na opravy. Rovněž nabídnou efektivní pojištění opravy. Pozn.: JCB LIVELINK a JCB ASSETCARE nemusí být ve Vašem regionu k dispozici, prosím informujte se u svého prodejce Výrobní zařízení Prodejní síť Distribuční centra náhradních dílů 12

13 SPECIFIKACE STATICKÉ ROZMĚRY L H F I J M G K D A B C E N MOTOR Model stroje Model Palivo Chlazení Celkový výkon ISO Jmenovitý výkon Kroutící moment ISO Objem Stoupavost Startér Baterie 85z-1 86c-1 TAB 86c-1 Stage IIIB Tier 4 Final KDI 2504 TCR Nafta Vodou chlazený kw při 2200 ot/min 48 kw při 2200 ot/min 45.4 Nm při 1500 ot/min 305 l 2.5 stupně 30 kw (hp) 2 V / Ahod 12V, 750 Alternátor V / A 12V, 100 Model stroje 85z-1 86c-1 86c-1 TAB A Osa hnacího a vodícího kola mm 2325 B Délka pásů na podloží mm 2325 C Délka podvozku gumové pásy Délka pásů - ocelové pásy mm D Světlá výška nosníku ramene mm 793 E Poloměr zádi otoče mm F Celková šířka nástavby mm G Výška přes kabinu mm 2706 H Světlá výška mm 350 I Rozchod pásů mm 1850 J Šířka přes pásy (450mm články pásů) mm 2300 K Transportní délka se standardní násadou mm L Transportní výška se standardní násadou mm M Výška pásů mm 650 N Světlá výška protizávaží mm 762 PODVOZEK Model stroje 85z-1 86c-1 86c-1 TAB Počet horních kladek 1 Počet spodních kladek 5 Šířka pásů mm 450 Šířka pásů - volitelná mm 600 Světlá výška mm 350 Napínání pásů Tuková náplň Rychlost pojezdu - nízká km/hod 2.5 Rychlost pojezdu - vysoká km/hod 5 Trakční síla kn HYDRAULICKÝ SYSTÉM Model stroje 85z-1 86c-1 86c-1 TAB Jmenovitý výkon při 2200 ot/min l/min Pracovní tlak rýpadlo/pásy bar 300 Pracovní tlak - otoč l/min 226 Průtok pro příslušenství - nízký l/min 25 Průtok pro příslušenství - vysoký l/min 100 Příslušenství - nízký průtok bar 190 Příslušenství - vysoký průtok bar 190

14 SPECIFIKACE HMOTNOST Model stroje Provozní hmotnost* (450mm gumové pásy) Transportní hmotnost** (450mm gumové pásy) S ochrannou FOGS Stupeň 1 S ochrannou FOGS Stupeň 1 HVAC S ochrannou FOGS Stupeň 2 S ocelovými pásy (450mm) S ocelovými pásy (600mm) S pásy Bridgestone geogrips S širokou radlicí (2470mm) S úzkou radlicí (2220mm) S 4-polohovou radlicí S rychloupínačem S dlouhou násadou (2250mm) S krátkou násadou (1650mm) Měrný tlak (450mm gumové pásy) Měrný tlak (450mm ocelové pásy) 85z-1 86c-1 86c-1 TAB kg kg kg +14 kg +49 kg +97 kg +163 kg +367 kg +181 kg +18 kg -5 kg +217 kg +95 kg +16 kg -48 kg/cm kg/cm Měrný tlak (600mm ocelové pásy) kg/cm * Provozní hmotnost dle ISO 6016 zahrnuje, kabinu, gumové pásy, standardní násadu, podkopovou lopatu 450mm, plnou palivovou nádrž a hmotnost obsluhy 75kg. **Transportní hmotnost dle ISO 6016 je hmotnost základního stroje bez obsluhy, přičemž úroveň paliva je 10% kapacity nádrže. STANOVIŠTĚ OBSLUHY Model stroje 85z-1 86c-1 86c-1 TAB Rám/kabina - výška Rám/kab. výška s ochrannou FOGS Úroveň 1 Rám/kab. výška s ochrannou FOGS Úroveň 2 Rám/kabina - délka OBJEMY PROVOZNÍCH NÁPLNÍ Model stroje 85z-1 86c-1 86c-1 TAB Palivová nádrž l 115 Chladící kapalina l 12.1 Motorový olej l 11.2 Hydraulický systém l 118 Nádrž hydrauliky l 66 ÚROVEŇ HLUKU EEC (95/27/EC DYNAMICKÁ) Hluk v místě obsluhy (Lpa) Hlučnost stroje (Lwa) Vibrace paží a rukou (m/s²) Pojezd Volnoběžné otáčky a zatížení při těžbě mm 1554 mm 1643 mm 1730 mm 1942 Rám/kabina - šířka mm 1040 Vzdálenost od střechy k sedadlu mm 1120 Šířka dveří mm 612 Nepřesnost 74 db (Kpa) 1 db 96 db (Kwa) 2 db 4.3* (k) (k) ** Vibrace celého těla (m/s²) 0.3 (k) 0.15 * Použití nohou při dlouhých přejezdech zabrání vystavení vibrací rukou nad stanovenou úroveň. ** Založeno na 50% nepřesnosti měření. *** Vychází ze zkušebního cyklu definovaného v SAE J 1166 Podmínky měření ISO 6396:2008 ISO 6395:1988 EN ISO :2001*** EN ISO :2001*** ISO :1997

15 na mi výdechy, barevný ej digitální hodiny, nastavitelná sluneční clona, uzamykatelná skříňka na nářadí v kabině, držák šálku, věšák, V zásuvka, vnitřní osvětlení, audio vizuální varovný systém, příprava na rádio, automatický pokles do volnoběžných otáček, pokles otáček při nečinnosti, 2 režimy kopání (Eco a pro těžké podmínky, ISO servo ovládání s elektrohydraulickým vyrovnáváním dozerové radlice, elektro- proporcionální ovládání dvousměrného vysokého průtoku pro příslušenství, 10 nastavitelných úrovní průtoku pro příslušenství, spínač kladiva na joysticku, elektronické přepínání dvou a jednosměrného průtoku, start v neutrálu, úplné odpojení ovládacích prvků, 2 go hydraulický odpojovač, spínač na sedadle obsuhy potvrzující její přítomnost, spínač bezpečnostních pásů, středně vysoké odpružené sedadlo, 2-dílná odnímatelná podložka podlahy, výstražný maják, dvourychlostní pojezd, automatické podřazení pojezdových motorů, 450 mm gumové pásy s krátkou roztečí, 2-dílný vzduchový čistič, alternátor a baterie pro těžký provoz, hydraulické brzdění otoče s diskovou parkovací brzdou, ORFS hydraulika, hadice s barevným označením, zapouzdřený nosník rýpadla, interval mazání konce ramene po 500 mhod, ochrana válce ramene, ochrana pracovních světel, násada 2000mm (85Z), násada 2100 mm (86C), 2-pozicový spojovací článek lopaty - rychlost a síla, rychlospojky pro příslušenství, 100% ocelová karoserie. Klimatizace, ochrana FOGS stupeň 1 nebo 2, 450mm nebo 600mm ocelové pásy, pásy 450mm Geo Grip Road Liner, ochrana větráku a mřížky, odpojovač baterie (standard pro EU), vysoké sedadlo nebo deluxe vyhřívané sedadlo se vzduchovým odpružením, příprava pro rádio, elektro-proporcionální ovládání nízkého průtoku pro příslušenství, jeřábovací sada - ventil pro případ přetržení hadice (dozer, rameno a násada), ventil pro změnu podkopové lopaty na drapák, mechanický rychloupínač, hydraulický rychloupínač, příprava pro montáž okruhu hydraulického rychloupínače, standardní lopaty, příkopové/svahovací lopaty, hydraulická kladiva, výstražný maják, alarm pro jízdu, White noise alarm, větrák, sada nářadí, mazací lis a náplň, hasící přístroj, vitřní a vnější zpětná zrcátka, elektrické přečerpávací čerpadlo PHM, JCB imobilizér, plovoucí poloha dozeru, šikmý dozer, TAB rameno, dva režimy ovládání, (ISO/SAE přepínač), kryt předního skla (jemný nebo hrubý), zadní střešní pracovní světla, dva páry předních pracovních světel na střechu, volba dlouhé nebo krátké násady, ovládání násady palcem, Livelink, barevné provedení na přání, topení 110/240V. PRACOVNÍ ROZSAH A B H D 4 F E G C Metry 85z-1 86c-1 86c-1 TAB Délka ramene mm Délka násady Rameno dovnitř = 2828 Rameno ven = 3917 mm 1650 / 2000 / / 2100 / / 2100 / 2250 A Max. dosah kopání mm 6596 / 6933 / / 7244 / / 7844 / 7989 B Max. vodorovný dosah na zemi mm 6401 / 6748 / / 7075 / / 7691 / 7840 C Max. hloubka kopání - dozer nahoře mm 3234 / 3584 / / 4381 / / 4472 / 4622 Max. hloubka kopání - dozer dole mm 3615 / 3625 / / 4372 / / 4463 / 4613 D Max. výška kopání mm 6487 / 6758 / / 7181 / / 8180 / 8315 E Max. výsypná výška mm 4674 / 4946 / / 5395 / / 6304 / 6439 F Max. výška k čepu násady mm 5547 / 5819 / / 6248 / / 7236 / 7371 G Max. hloubka kolmé stěny mm 2525 / 2849 / / 3151 / / 3782 / 3920 H Min. přední poloměr otoče (bez offsetu) mm 2847 / 3002 / / 2679 / / 2272 / 2288 Min. přední poloměr otoče (plný offset) mm 2478 / 2620 / / 2427 / / 1963 / 1978 I Natočení ramene vlevo stupně 55 J Natočení ramene vpravo stupně 60 Rotace lopaty Rotace násady Rypná síla lopaty Rypná síla násady stupně 188 stupně kn 57.1 kn 49.9 / 43.8 / / 42.3 / / 42.3 / 40.3 Rychlost otoče ot/min 10 H J I DOZEROVÁ RADLICE Model stroje 85z-1 86c-1 86c-1 TAB Délka dozeru mm 1497 Max. výška nad zemí mm 471 Hloubka řezu mm 461 Nájezdový úhel (stupně) stupně 27.8 Šířka mm 2320 Výška mm 473 Přední dosah před pásy mm 615

16 SPECIFIKACE NOSNOSTI RÝPADLA gumové pásy 450mm, rameno 3360mm, násada 1650mm, bez lopaty. Bod zatížení 2.0m 3.0m 4.0m 5.0m Nosnost při max. dosahu 86C Výška Dozer nahoře Dozer dole Přes bok Dozer nahoře Dozer dole kg kg Přes bok Dozer nahoře Dozer dole Přes bok Dozer nahoře Dozer dole Přes bok Dozer nahoře Dozer dole Přes bok Vzdálenost m kg kg kg kg kg kg kg kg kg kg kg kg kg m * 1649* 1687* * * 1636* 1675* 1532* 1637* * * * * * * * * * * * * * * * * * * 3638* 3723* * * * * * 4663* * 3095* * * NOSNOSTI RÝPADLA gumové pásy 450mm, rameno 3360mm, násada 2100mm, bez lopaty. Bod zatížení 2.0m 3.0m 4.0m 5.0m Nosnost při max. dosahu 86C Výška Dozer nahoře Dozer dole Přes bok Dozer nahoře Dozer dole Přes bok Dozer nahoře Dozer dole Přes bok Dozer nahoře Dozer dole Přes bok Dozer nahoře Dozer dole Přes bok Vzdálenost m kg kg kg kg kg kg kg kg kg kg kg kg kg kg kg m * 1320* 1351* * * 1361* 1392* 1315* 1405* * * 1035* 2012* 1610* 1644* 1627* 1505* 1523* 1505* * * 2906* 2845* 2018* 2053* 1966* 1662* 1697* * * 3663* * 2497* * * * * * * * 3078* 3149* * * * * * 4999* * * * * 1646* 1130* * 3674* 3759* 2226* 2378* * 1567* 1604* 3.89 NOSNOSTI RÝPADLA gumové pásy 450mm, rameno 3360mm, násada 2250mm, bez lopaty. Bod zatížení 2.0m 3.0m 4.0m 5.0m Nosnost při max. dosahu 86C Výška Dozer nahoře Přes bok Přes bok Dozer nahoře Dozer dole Přes bok Dozer nahoře Dozer dole Přes bok Dozer nahoře Dozer dole Přes bok Dozer nahoře Dozer dole Přes bok Vzdálenost m kg kg kg kg kg kg kg kg kg kg kg kg kg kg kg m * 1390* * * 1265* 1294* 1247* 1332* * * 1545* 1581* 1356* 1449* * * 2796* * 1988* * * * * * * * * * * * 2926* 2994* * * * * * 4927* 4506* * * * * * 4127* 4223* 2427* 2593* * 1699* * Nosnost vpředu a vzadu. Nosnost v plném rozsahu otáčení. Poznámky: 1. Nosnosti jsou měřené dle ISO 10567, tzn.: nepřesahují 75% statického zatížení způsobujícího převrácení stroje, nebo 87% kapacity zdvihu, dle toho, která hodnota je nižší. Hodnoty označené * jsou odvozeny od kapacity hydraulického systému. 2. Nosnosti platí za předpokladu, že stroj stojí na pevné rovné zemi a je vybavený schváleným jeřábovým okem. 3. Při zdvihání musí být připevněná lopata a od uvedené nosnosti musí být odečtena hmotnost lopaty. 4. Uvedené nosnosti mohou být omezeny platností místních norem. V tomto případě kontaktujte prodejce.

17 SPECIFIKACE NOSNOSTI RÝPADLA gumové pásy 450mm, rameno 2900mm, násada 1650mm, bez lopaty. Bod zatížení 2.0m 3.0m 4.0m 5.0m Nosnost při max. dosahu 85Z Výška Dozer nahoře Dozer dole Přes bok Dozer nahoře Dozer dole Přes bok Dozer nahoře Dozer dole Přes bok Dozer nahoře Dozer dole Přes bok Dozer nahoře Dozer dole Přes bok Vzdálenost m kg kg kg kg kg kg kg kg kg kg kg kg kg kg kg m * 1694* * 2199* * * * * * * * * * * * * * * * * 4603* * * * * * 1774* * NOSNOSTI RÝPADLA gumové pásy 450mm, rameno 2900mm, násada 2000mm, bez lopaty. Bod zatížení 2.0m 3.0m 4.0m 5.0m Nosnost při max. dosahu 85Z Výška Dozer nahoře Dozer dole Přes bok Dozer nahoře Dozer dole Přes bok Dozer nahoře Dozer dole Přes bok Dozer nahoře Dozer dole Přes bok Dozer nahoře Dozer dole Přes bok Vzdálenost m kg kg kg kg kg kg kg kg kg kg kg kg kg kg kg m * 1413* 1446* * * * 1740* 1662* * * * 3141* * * * * * * * * * * * * * * * * * * * * 1026* NOSNOSTI RÝPADLA gumové pásy 450mm, rameno 2900mm, násada 2100mm, bez lopaty. Bod zatížení 2.0m 3.0m 4.0m 5.0m Nosnost při max. dosahu 85Z Výška Dozer nahoře Dozer dole Přes bok Dozer nahoře Dozer dole Přes bok Dozer nahoře Dozer dole Přes bok Dozer nahoře Dozer dole Přes bok Dozer nahoře Dozer dole Přes bok Vzdálenost m kg kg kg kg kg kg kg kg kg kg kg kg kg kg kg m * 1462* * * 1362* 1394* * * * 1588* * * * 2796* * * * * * * * * * * * * 3715* * * * * * 4999* * * * Nosnost vpředu a vzadu. Nosnost v plném rozsahu otáčení. Poznámky: 1. Nosnosti jsou měřené dle ISO 10567, tzn.: nepřesahují 75% statického zatížení způsobujícího převrácení stroje, nebo 87% kapacity zdvihu, dle toho, která hodnota je nižší. Hodnoty označené * jsou odvozeny od kapacity hydraulického systému. 2. Nosnosti platí za předpokladu, že stroj stojí na pevné rovné zemi a je vybavený schváleným jeřábovým okem. 3. Při zdvihání musí být připevněná lopata a od uvedené nosnosti musí být odečtena hmotnost lopaty. 4. Uvedené nosnosti mohou být omezeny platností místních norem. V tomto případě kontaktujte prodejce.

18 SPECIFIKACE NOSNOSTI RÝPADLA gumové pásy 450mm, rameno 3360mm, násada 1650mm, bez lopaty. Bod zatížení 2.0m 3.0m 4.0m 5.0m Nosnost při max. dosahu 86C TAB Výška Dozer nahoře Dozer dole Přes bok Dozer nahoře Dozer dole Přes bok Dozer nahoře Dozer dole Přes bok Dozer nahoře Dozer dole Přes bok Dozer nahoře Dozer dole Přes bok Dozer nahoře Dozer dole Přes bok Vzdálenost m kg kg kg kg kg kg kg kg kg kg kg kg kg kg kg kg kg kg m * 2092* 2092* 1832* 1832* * * 2015* 2015* 1689* 1689* 1689* 1529* 1529* * * 2320* 2320* 1799* 1799* * 1525* * * 2045* * * * * * * * * * * * * * * * 2364* 2063* * * * * 1725* 1725* 1470* 1470* * 1057* * 887* 887* NOSNOSTI RÝPADLA gumové pásy 450mm, rameno 3360mm, násada 2100mm, bez lopaty. Bod zatížení 2.0m 3.0m 4.0m 5.0m Nosnost při max. dosahu 86C TAB Výška Dozer nahoře Dozer dole Přes bok Dozer nahoře Dozer dole Přes bok Dozer nahoře Dozer dole Přes bok Dozer nahoře Dozer dole Přes bok Dozer nahoře Dozer dole Přes bok Dozer nahoře Dozer dole Přes bok Vzdálenost m kg kg kg kg kg kg kg kg kg kg kg kg kg kg kg kg kg kg m * 1557* 1557* * * 1497* 1497* 1366* 1366* * * 1753* 1753* 1614* 1614* 1614* 1398* 1398* * * * 2618* 2618* 1865* 1865* * 1504* * * * * * * * * * * 1330* 1330* * * * * * 1464* 1464* 2631* 2631* 2631* * * * * * 2516* 2516* 2151* 2151* 2151* 1690* 1690* * 1270* * * 1247* 1247* 1019* 1019* 1019* 598* 598* 598* 4.89 NOSNOSTI RÝPADLA gumové pásy 450mm, rameno 3360mm, násada 2250mm, bez lopaty. Bod zatížení 2.0m 3.0m 4.0m 5.0m Nosnost při max. dosahu 86C TAB Výška Dozer nahoře Dozer dole Přes bok Dozer nahoře Dozer dole Přes bok Dozer nahoře Dozer dole Přes bok Dozer nahoře Dozer dole Přes bok Dozer nahoře Dozer dole Přes bok Dozer nahoře Dozer dole Přes bok Vzdálenost m kg kg kg kg kg kg kg kg kg kg kg kg kg kg kg kg kg kg m * 1481* 1481* * * 1433* 1433* 1316* 1316* * * 1550* 1550* 1355* 1355* * * * 2303* * 1801* * 1465* * * 2102* * * * * * * * * 1425* 1425* * * * * * 1434* 1434* 2617* 2617* * * * * * 2738* 2738* 2276* 2276* * 1751* * 1318* * * 1413* 1413* 1134* 1134* 1134* * 705* 622* 622* 622* 5.11 Nosnost vpředu a vzadu. Nosnost v plném rozsahu Poznámky: 1. Nosnosti jsou měřené dle ISO 10567, tzn.: nepřesahují 75% statického zatížení způsobujícího převrácení stroje, nebo 87% kapacity zdvihu, dle toho, která hodnota je nižší. Hodnoty označené * jsou odvozeny od kapacity hydraulického systému. 2. Nosnosti platí za předpokladu, že stroj stojí na pevné rovné zemi a je vybavený schváleným jeřábovým okem. 3. Při zdvihání musí být připevněná lopata a od uvedené nosnosti musí být odečtena hmotnost lopaty. 4. Uvedené nosnosti mohou být omezeny platností místních norem. V tomto případě kontaktujte prodejce.

19 19

20 JEDNA SPOLEČNOST, VÍCE NEŽ 300 STROJŮ. Zastoupení pro ČR: TERRAMET, spol. s r.o., Obchodní 131, Čestlice.Tel.: , mail: terramet@terramet.cz, Midi rýpadlo 85Z-1/86C-1 Provozní hmotnost: 8300/8600kg Jmenovitý výkon: 45,4kW JCB si vyhrazuje právo provádět změny specifikací bez předchozího upozornění. Ilustrace mohou znázorňovat i volitelné vybavení a příslušenství. Logo JCB je zapsanou obchodní známkou společnosti J C Bamford Excavators Ltd. 9999/5788 (en-gb) 01/15 Issue 2 JCB Sales Limited, Rocester, Staffordshire, United Kingdom ST14 5JP. Tel: +44 (0) salesinfo@jcb.com Download the very latest information on this product range at: JCB Sales. All rights reserved. No part of this publication may be reproduced, stored in a retrieval system, or transmitted in any form or by any other means, electronic, mechanical, photocopying or otherwise, without prior permission from JCB Sales. All references in this publication to operating weights, sizes, capacities and other performance measurements are provided for guidance only and may vary dependant upon the exact specification of machine. They should not therefore be relied upon in relation to suitability for a particular application. Guidance and advice should always be sought from your JCB Dealer. JCB reserves the right to change specifications without notice. Illustrations and specifications shown may include optional equipment and accessories. All images are correct at time of print. The JCB logo is a registered trademark of J C Bamford Excavators Ltd.
