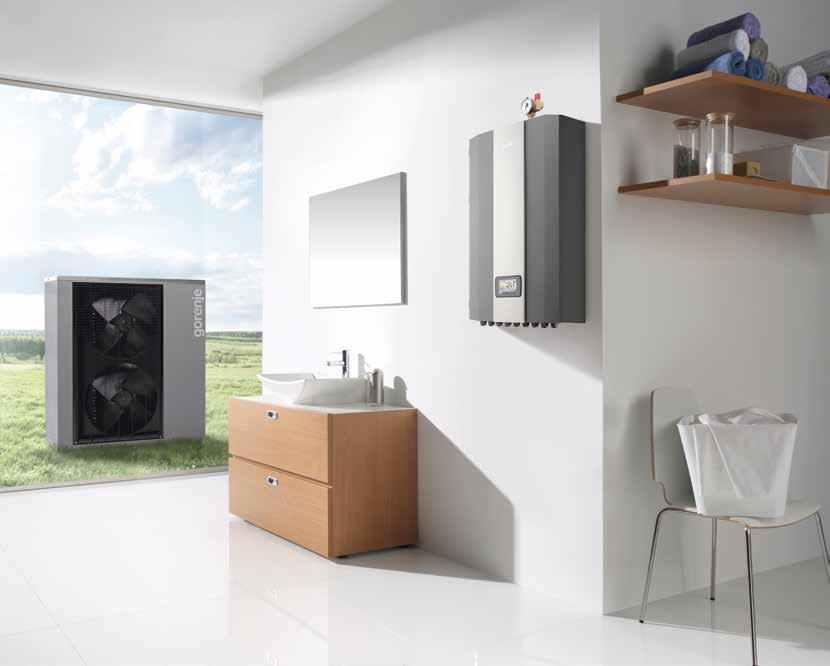

1 TEPELNÁ ČERPDL VZDUCH/VOD EROGOR ECO INVERTER 5/10/13 EROGOR COMPCT ECO INVERTER 10/13 EROGOR POWER EVI INVERTER 15 VELKÝ UŽITEK Topení Chlazení Ohřev teplé vody SUPER EFFICIENCY Vysoké SCOP SCOP 35 C =4,08 DOTYKOVÝ DISPLEJ V ČEŠTINĚ SUPER PERFORMNCE DC + EVI technologie SMRT control unit

2 2 TEPELNÁ ČERPDL EROGOR MODERNÍ INVERTOROVÁ TECHNOLOGIE CHRKTERISTICKÉ FUNKCE INVERTER TEPELNÝCH ČERPDEL EROGOR Tepelná čerpadla Gorenje s novou invertorovou technologií umožňují vysoce účinné, ekologické a nákladově efektivní vytápění, chlazení a ohřev teplé užitkové vody. Stejnosměrná invertorová technologie s regulací frekvence kompresoru umožňuje vysoce efektivní provoz, protože tepelné čerpadlo vytváří pouze tak vysoký výkon vytápění (nebo chlazení), jaký je vyžadován budovou. Požadavky budovy na vytápění se mění podle teploty prostředí a tepelné izolace budovy. Invertorová technologie přesně nastavuje výkon kompresoru podle požadavků na vytápění modulováním provozu, čímž se dosahuje vysoké efektivity v každém bodě. Chytrá funkce ++ R410 Silent operation Pokročilá funkce topné křivky umožňuje provoz v závislosti na počasí. Efektivní provoz s vysokým koeficientem výkonu vynikající hodnota SCOP. R410 patří mezi chladicí plyny nejšetrnější k životnímu prostředí; není škodlivý pro ozónovou vrstvu. Nízký hluk venkovní jednotky díky axiálnímu ventilátoru a jednotce kompresoru s regulovanou provozní frekvencí. -25 C Dotyková obrazovka Provoz za teploty prostředí pouze -25 C Provoz za nízké/ vysoké teploty Řídicí jednotka se snadnou obsluhou. Systém dokáže úspěšně pracovat za teplot prostředí pouze -25 C. Je vhodný jak pro podlahové vytápění, tak pro systém vytápění pomocí radiátorů (s vyššími požadavky na ohřev vody až do teploty 55 C).

3 ENERGETICKÝ ŠTÍTEK ERP POSKYTUJE JSNÝ PŘEHLED O ÚROVNI ÚČINNOSTI ENERGIE TEPELNÝCH ČERPDEL JEJICH HLVNÍCH TEPELNÁ ČERPDL EROGOR 3 Nový předpis EU (platí od září 2015) Očekává se, že spojený účinek nového předpisu EU a předpisu Komise (EU) č. 813/2013 ze dne 2. srpna 2013 realizujícího směrnici 2009/125/ES Evropského parlamentu a Rady, pokud se týká požadavků na ekologické provedení tepelných čerpadel pro prostorové vytápění, bude znamenat odhadované roční úspory energie přibližně PJ (asi Mtoe), což odpovídá emisím přibližně 110 Mt CO2 ve srovnání se stavem, kdyby nebyla podniknuta žádná opatření. Vysvětlení štítku ErP tepelných čerpadel pro vytápění Systém hodnocení tepelných čerpadel pro vytápění je klasifikuje do devíti kategorií účinnosti. Nejlepší kategorie energetické účinnosti se označuje ++. Kategorie G označuje spotřebiče s výrazně horšími hodnotami. Kategorie energetické účinnosti tepelných čerpadel pro prostorové vytápění jsou založeny na sezonním koeficientu výkonu (SCOP). Ten v první řadě závisí na klimatické oblasti a v druhé řadě na potenciálním systému vytápění. Evropa je pro tento účel rozdělena na tři klimatické oblasti. Pokud se týká systémů s radiátory a podlahového vytápění, na energetických štítcích jsou uvedeny různé průtokové teploty a možné kategorie energetické účinnosti. Třída energetické účinnosti Vhodná pro systémy vytápění (radiátory) o střední/vysoké teplotě. Úroveň hluku vnitřní jednotky Hladina akustického výkonu (LW) znamená úroveň akustického výkonu váženou pro vnitřní/venkovní jednotku tepelného. Třída energetické účinnosti Pro systémy vytápění s nízkou teplotou (podlahové topení). Úroveň hluku venkovní jednotky tepelného čerpadla Tepelná čerpadla Gorenje dosahují nejvyšší úrovně energetické účinnosti a jsou klasifikována v energetické třídě ++. Klimatické zóny Standardní podmínky hodnocení znamenají provozní podmínky tepelných čerpadel za průměrných klimatických podmínek pro stanovení jmenovitého tepelného výkonu, sezonního koeficientu COP (SCOP) a účinnosti energie pro vytápění vody. Topná sezona znamená sestavu provozních podmínek pro průměrné, studenější a teplejší klimatické podmínky, popisující kombinaci venkovních teplot a počet hodin, po který se tyto.

4 4 TEPELNÁ ČERPDL EROGOR SMRT R E G U L C E S DOTYKOVÝM DISPLEJEM Moderní řídicí jednotka umožňuje nejen regulaci provozu tepelného čerpadla, ale také některé další speciální funkce: INTELIGENTNÍ ELEKTRONICKÁ ŘÍDICÍ JEDNOTK + KOMPRESOR S PROMĚNNOU 7,00 6,00 Sezonska Regulace ogrevalna podle počasí krivulja Vremensko Sezonní topná vodeno křivka delovanje 7,00 6,00 Porovnávací dům: Nová nízkoenergetická budova Topný povrch: 170 m 2 Topné ztráty: 36 W/m 2 Celkové požadavky na vytápění při -15 C: 6,5 5,00 5,00 4,00 4,00 3,00 2,00 1,00 0, ,00 2,00 1,00 0,00 LEGEND: Vytápěcí kapacita invertoru erogor ECO () Vstup elektrického výkonu invertoru erogor ECO () Požadavky na vytápění () Popis funkce topné křivky: Topná křivka vytváří nastavený bod teploty průtoku, který se používá pro udržování určité teploty průtoku podle panujících povětrnostních podmínek. Topnou křivku lze upravovat prostřednictvím řady nastavení a slaďovat tak tepelný výkon a teplotu místnosti podle individuálních potřeb. NSTVITELNÁ TOPNÁ KŘIVK S 5 NSTVENÝMI ODY Topná křivka závisí na charakteristikách vytápěné budovy a je jedinou zárukou toho, že tepelné čerpadlo bude vždy ohřívat vodu na nejnižší přijatelnou teplotu bez ohledu na venkovní teplotu. Koncový uživatel může velmi snadno měnit nebo přizpůsobovat 5 různých nastavených bodů topné křivky. Nejdůležitější jsou body C a D (teplota venkovního prostředí -5 C až 5 C).

5 TEPELNÁ ČERPDL EROGOR 5 SYSTÉMY VYTÁPĚNÍ S RDIÁTORY Venkovní teplota Výstupní teplota vody tepelného čerpadla SYSTÉMY PODLHOVÉHO VYTÁPĚNÍ Venkovní teplota Výstupní teplota vody tepelného čerpadla -25 C C C -5 C D 5 C E 20 C ZÁKLDNÍ REGULCE PODPORUJE DV NEZÁVISLÉ VYTÁPĚCÍ OKRUHY REGULCE 2 TOPNÝCH OKRUHŮ 2x smíšený HC* 2x přímý HC* 1x smíšený HC* 1x přímý HC* *HC topný okruh Křivka vytápění s 5 Nastavené hodnoty SYSTÉMY PODLHOVÉHO VYTÁPĚNÍ Křivka vytápění s 5 Nastavené hodnoty SYSTÉMY VYTÁPĚNÍ S RDIÁTORY Teplota vody na výstupu z tepelného čerpadla [ C] C 35 C C 0 27 C 22 C Teplota vody na výstupu z tepelného čerpadla [ C] C 48 C 44 C C 30 C Venkovní teplota [ C] Venkovní teplota [ C] UTOMTICKÝ PROVOZ TOPENÍ/CHLZENÍ/TUV Tepelné čerpadlo může pracovat ve 3 různých režimech: topení/chlazení/tuv. Inteligentní řídicí jednotka umožňuje automatické přepínání mezi: režimem vytápění a chlazení režimem vytápění a TUV režimem chlazení a TUV

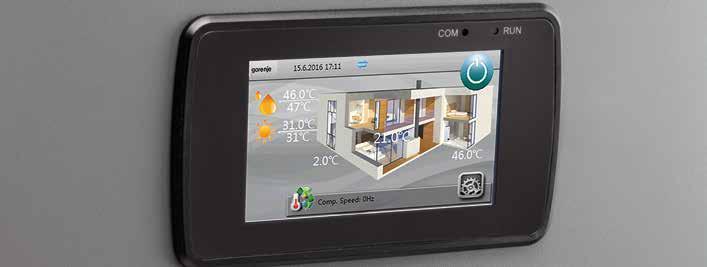

6 6 TEPELNÁ ČERPDL EROGOR FUNKCE SLEEP (SPÁNEK) TICHÝ PROVOZNÍ V tomto režimu TEPELNÉ ČERPDLO upravuje výstupní teplotu vody nebo teplotu místnosti tak, aby se ušetřila energie, a snižuje hluk provozu snižováním pracovní rychlosti kompresoru a motoru ventilátoru pro zajištění optimálního komfortu při spánku. SNÍŽENÝ NSTVENÝ OD REŽIM PRO DOU DOVOLENÉ Sériový integrovaný režim pro dobu dovolené umožňuje uživatelům nastavit systém tak, aby mezi naprogramovanou počáteční a koncovou dobou dovolené pracoval při minimalizovaných nastaveních pro dovolenou. V dobu konce dovolené se systém správně přepne zpět do normálního režimu, aby uživatelé prostoru byli po návratu ze své dovolené přivítáni správnou teplotou topení a sanitární teplou vodou. FUNKCE KOMPENZCE TEPLOTY MÍSTNOSTI Když se využívá funkce regulace teploty vody, uživatelé mohou ještě připojit snímač teploty místnosti (zabudovaný sériově), aby se inteligentní řídicí jednotce umožnilo automatické nastavování výstupní teploty vody na základě rozdílu mezi požadovanou teplotou místnosti a skutečnou naměřenou teplotou místnosti. +30 C +20 C +10 C 0 C -10 C -20 C -25 C FUNKCE ZÁSOY TUV Tato funkce umožňuje nastavení doby režimu TUV na 7 dnů v týdnu a 365 dnů v roce. Například: tepelné čerpadlo ohřívá sanitární teplou vodu v ranní době mezi 5:00 7:00 a potom odpoledne/večer mezi 15:00 23:00. Umožňuje úspory energie a nižší náklady na roční úrovni.

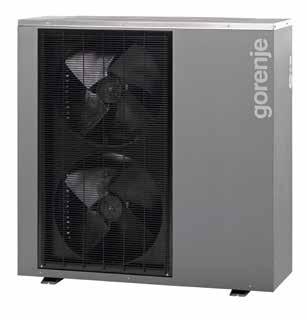

7 VZDUCH/VOD TEPELNÉ ČERPDLO EROGOR ECO/EVI INVERTER SPLITOVÉ PROVEDENÍ TEPELNÁ ČERPDL EROGOR 7 erogor POWER EVI Inverter 15 Energetická třída: + SCOP 35 C = 3,46 Topný výkon (min./max.)*: 6,60/14,60 Příkon (min./max.)*: 1,53/4,92 COP (7/W35) (min./max.): 3,80/4,46 Délka propojení mezi vnitřní a venkovní jednotkou: max. 15 m *Při 7/W35. erogor ECO Inverter 13 Energetická třída: ++ SCOP 35 C = 4,08 Topný výkon (min./max.)*: 4,10/12,20 Příkon (min./max.)*: 0,93/3,07 COP (7/W35) (min./max.): 3,89/4,77 Délka propojení mezi vnitřní a venkovní jednotkou: max. 15 m *Při 7/W35.

8 8 TEPELNÁ ČERPDL EROGOR VZDUCH/VOD TEPELNÉ ČERPDLO EROGOR ECO/POWER EVI INVERTER SPLITOVÉ PROVEDENÍ erogor ECO Inverter 10 Energetická třída: ++ SCOP 35 C = 3,83 Topný výkon (min./max.)*: 4,57/10,50 Příkon (min./max.)*: 0,91/3,05 COP (7/W35) (min./max.): 3,8/4,7 Délka propojení mezi vnitřní a venkovní jednotkou: max. 12 m *Při 7/W35. erogor ECO Inverter 5 Energetická třída: + SCOP 35 C = 3,14 Topný výkon (min./max.)*: 2,09/5,25 Příkon (min./max.)*: 0,54/1,35 COP (7/W35) (min./max.): 3,86/4,22 Délka propojení mezi vnitřní a venkovní jednotkou: max. 12 m *Při 7/W35.

9 VZDUCH/VOD TEPELNÉ ČERPDLO EROGOR COMPCT ECO INVERTER KOMPKTNÍ PROVEDENÍ TEPELNÁ ČERPDL EROGOR 9 erogor ECO COMPCT Inverter 13 Energetická třída: ++ SCOP 35 C = 4,08 Topný výkon (min./max.)*: 4,10/12,20 Příkon (min./max.)*: 0,93/3,07 COP (7/W35) (min./max.): 3,89/4,77 Délka propojení mezi vnitřní a venkovní jednotkou: max. 15 m *Při 7/W35. erogor ECO COMPCT Inverter 10 Energetická třída: ++ SCOP 35 C = 3,83 Topný výkon (min./max.)*: 4,57/10,50 Příkon (min./max.)*: 0,91/3,05 COP (7/W35) (min./max.): 3,8/4,7 Délka propojení mezi vnitřní a venkovní jednotkou: max. 15 m *Při 7/W35.

10 10 TEPELNÁ ČERPDL EROGOR HLVNÍ KOMPONENTY VNITŘNÍ JEDNOTKY TEPELNÉ ČERPDLO EROGOR ECO INVERTER EROGOR POWER EVI INVERTER 15 Díky vnitřní jednotce, hydroboxu, kde jsou osazeny komponenty, probíhá montáž tepelného čerpadla rychle. Deskový výměník (SWEP) Oběhové čerpadlo (Grundfos UPM GEO ) 3cestný přepínací ventil (na objednání) Dotykový displej Elektrokotel 6 (2stupňový) Přívod/zpátečka napojení G1 Chladivové propojení: POWER EVI INV 15 (3/8 3/4 ) ECO INV 13 (3/8 5/8 ) ECO INV 10 (3/8 1/2 ) ECO INV 5 (1/4 1/2 ) PROVOZNÍ ROZSH TEPELNÉHO ČERPDL EROGOR POWER EVI INVERTER 15 Zvláštní kompresor EVI INVERTER umožňuje pracovní režim s vysokou teplotou při velmi nízkých teplotách venkovního prostředí DOSH - TOPENÍ MODE: erogor POWER EVI Inverter 15 Teplota vody na výstupu z tepelného čerpadla [ C] EVI Venkovní teplota [ C] ECO Režim ECO: Snížená teplota vody pro úspory energie během léta. Funkce EVI: ktivuje režim vytápění s vysokou teplotou při velmi nízkých teplotách venkovního prostředí.

11 PROVOZNÍ ROZSH TEPELNÉHO ČERPDL EROGOR ECO INVERTER 10 / 13 EROGOR ECO COMPCT INVERTER 10 / 13 TEPELNÁ ČERPDL EROGOR 11 Kompresor se stejnosměrným invertorem je optimálním řešením pro aplikace o nízké a střední teplotě. Omezení režimu ECO umožňuje úspory energie během léta také chrání pracovní plášť nejdůležitější části tepelného čerpadla kompresoru PROVOZNÍ ROZSH TEPELNÉHO ČERPDL: erogor ECO Inverter / erogor COMPCT ECO Inverter Teplota vody na výstupu z tepelného čerpadla [ C] ECO Venkovní teplota [ C] PROVOZNÍ ROZSH TEPELNÉHO ČERPDL EROGOR ECO INVERTER 5 Tepelné čerpadlo je vyvinuto a zkonstruováno pro pasivní a nízkoenergetické budovy (systémy vytápění s nízkou teplotou): DOSH - TOPENÍ MODE: erogor ECO Inverter 5 Teplota vody na výstupu z tepelného čerpadla [ C] ECO Venkovní teplota [ C]

12 12 TEPELNÁ ČERPDL EROGOR TECHNICKÁ DT Split provedení Split provedení Split provedení MODEL Jednotka (*) Dle EN 111 venkovní teplota 7 C a teplota výstupní vody 35 C. (**) Dle EN 111 výstupní teplota chlazení 35 C a v teplotním spádu 12 C / 7 C (vstup/výstup). erogor POWER EVI Inverter 15 erogor ECO Inverter 13 erogor ECO Inverter 10 ErP Energetická třída SCOP 35 C dle EN / 3,46 4,08 3,83 P design pro SCOP EN ,97 7,46 6,30 VYTÁPĚNÍ (7/W35) Topný výkon* 6,60 14,60 4,1 12,2 4,57 10,50 Příkon** 1,53 4,02 0,93 3,07 0,91 3,05 COP* / 3,80 4,46 3,89 4,77 3,80 4,71 CHLZENÍ (35/W7) Chladicí výkon** 5,56 10,00 2,34 7,91 2,60 8,00 Příkon** 1,57 3,82 0,97 2,98 1,10 3,50 EER** / 1,85 3,52 2,40 3,03 2,30 3,22 Napětí V/Hz/Ph /50/ /50/ /50/1 Kompresor typ / Scroll EVI DC Inverter DC inverter (twin rotary) DC inverter (twin rotary) Max. výstupní teplota C Provozní teplota C -25 až až až + CHLDICÍ OKRUH Chladivo / R410 R410 R410 Množství chladiva kg 6,2 3,0 1,94 GWP GWP Ekvivalent CO 2 t CO 2 Equiv. 12,946 6,264 4,051 Hermeticky utěsněno no no no Propojení vnitřní/vnější jednotka / chladivové chladivové chladivové Dimenze potrubí Kapalina plyn 3/8" 3/4" 3/8" 5/8" 3/8" 1/2" VENTILÁTOR Ventilátor typ / 2 X xial DC 2 X xial DC 2 X xial DC Průtok vzduchu m 3 /h Příkon ventilátoru W 2x 80 2x VÝMĚNÍK VODNÍ STRN Typ / Deskový Deskový Deskový Tlaková ztráta kpa Dimenze napojení Inch G1" G1" G1" PRŮTOK VODNÍ STRN SEKUNDÁR Min. průtok m 3 /h 1,4 1,32 1,15 Nominal průtok m 3 /h 2,56 2,2 1,44 Max. průtok m 3 /h 2,7 2,63 2,16 KUSTICKÝ VÝKON TLK kustický výkon Lw vnitřní jednotka d 47 kustický výkon Lw venkovní jednotka d HLDIN KUSTICKÉHO TLKU Vnitřní jednotka 1 m d() 42,03 40,03 40,03 Venkovní jednotka 1 m d() 60,02 56,02 56,02 Venkovní jednotka 5 m d() 46,04 42,04 42,04 Venkovní jednotka 10 m d() 40,02 36,02 36,02 Venkovní jednotka 15 m d() 36,49 32,49 32,49 ROZMĚRY Vnitřní jednotka (š x v x h) mm 505 x 946 x x 946 x x 946 x 288 Venkovní jednotka (š x v x h) mm 1172 x 1194 x x 1195 x HMOTNOST Vnitřní jednotka kg Venkovní jednotka kg INTEGROVNÉ KOMPONENTY Elektrokotel /ph 6 (3 ph/2stupňové) 6 (3ph/2stupňové) 6 (3ph/2stupňové) Oběhové čerpadlo en. třídy type Grundfos UPM GEO Grundfos UPM GEO Grundfos UPM GEO cestný ventil Na objednávku Na objednávku Na objednávku Jištění Tepelná čerpadla /type 1x 3p/16/C 1x 1p/20/C 1x 1p/20/C Jištění el. kotel /type 3x 1p/10/C 3x 1p/10/C 3x 1p/10/C

13 TEPELNÁ ČERPDL EROGOR 13 MODEL Jednotka Split provedení Kompaktní provedení Kompaktní provedení erogor ECO Inverter 5 erogor COMPCT ECO Inverter 13 erogor COMPCT ECO Inverter 10 ErP Energetická třída SCOP 35 C dle EN / 3,14 4,08 3,83 P design pro SCOP EN ,46 6,30 VYTÁPĚNÍ (7/W35) Topný výkon* 2,09 5,25 4,1 12,2 4,57 10,50 Příkon** 0,54 1,35 0,93 3,02 0,91 3,05 COP* / 3,86 4,22 3,89 4,77 3,80 4,71 CHLZENÍ (35/W7) Chladicí výkon** 1,14 3,64 2,34 7,91 2,60 8,00 Příkon** 0,67 1,29 0,97 2,98 1,10 3,50 EER** / 1,59 2,88 2,40 3,03 2,30 3,22 Napětí V/Hz/Ph /50/ /50/ /50/1 Kompresor typ / DC inverter (rotary) DC inverter (twin rotary) DC inverter (twin rotary) Max. výstupní teplota C Provozní teplota C -25 až až až + CHLDICÍ OKRUH Chladivo / R410 R410 R410 Množství chladiva kg 0,85 3,0 1,94 GWP GWP Ekvivalent CO 2 t CO 2 Equiv. 1,775 6,264 4,051 Hermeticky utěsněno no no no Propojení vnitřní/vnější jednotka / Chladivové Voda/Nemrzka Voda/Nemrzka Dimenze potrubí Kapalina plyn 1/4" 1/2" / / VENTILÁTOR Ventilátor typ / 1 X xial C 1 X xial C 1 X xial C Průtok vzduchu m3/h Příkon ventilátoru W 85 2x VÝMĚNÍK VODNÍ STRN Typ / Deskový Deskový Deskový Tlaková ztráta kpa Dimenze napojení Inch G3/4" G1" G1" PRŮTOK VODNÍ STRN SEKUNDÁR Min. průtok m 3 /h 0,47 1,32 1,15 Nominal průtok m 3 /h 0,83 2,2 1,44 Max. průtok m 3 /h 1,44 2,63 2,16 KUSTICKÝ VÝKON TLK kustický výkon Lw vnitřní jednotka d 38 kustický výkon Lw venkovní jednotka d HLDIN KUSTICKÉHO TLKU Vnitřní jednotka 1 m d() 30 40,03 40,03 Venkovní jednotka 1 m d() 54,02 56,02 56,02 Venkovní jednotka 5 m d() 40,04 42,04 42,04 Venkovní jednotka 10 m d() 34,02 36,02 36,02 Venkovní jednotka 15 m d() 30,49 32,49 32,49 ROZMĚRY Vnitřní jednotka (š x v x h) mm 414 x 520 x x 686 x x 686 x 260 Venkovní jednotka (š x v x h) mm 862 x 579 x x 1195 x x 761 x 417 HMOTNOST Vnitřní jednotka kg 22, Venkovní jednotka kg INTEGROVNÉ KOMPONENTY Elektrokotel /ph 3 (1 ph/1stupňové) 6 (3ph/2stupňové) 6 (3ph/2stupňové) Oběhové čerpadlo en. třídy type Grundfos UPM Grundfos UPM GEO Grundfos UPM GEO cestný ventil Na objednávku Na objednávku Na objednávku Jištění Tepelná čerpadla /type 1x 1p/16/C 1x 1p/20/C 1x 1p/20/C Jištění el. kotel /type 1x 1p/16/C 3x 1p/10/C 3x 1p/10/C (*) Dle EN 111 venkovní teplota 7 C a teplota výstupní vody 35 C. (**) Dle EN 111 výstupní teplota chlazení 35 C a v teplotním spádu 12 C / 7 C (vstup/výstup).

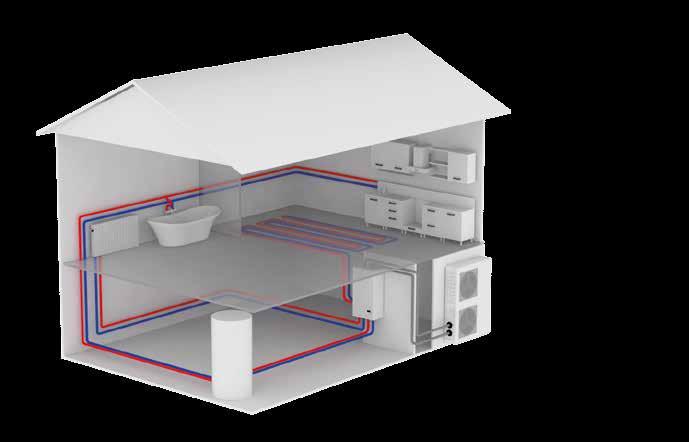

14 14 TEPELNÁ ČERPDL EROGOR PŘÍKLD TEPELNÉHO ČERPDL S TEPELNÉ ČERPDLO S EROGOR ECO/POWER EVI INVERTER HU OU TUV OU - venkovní jednotka (zachycující tepelnou energii z venkovního vzduchu) HU - hydraulická jednotka (výroba tepla) TUV - nádrž na teplou užitkovou vodu Tichý axiální ventilátor čerpá velká množství vzduchu pro vytváření užitečné tepelné energie v chladicím cyklu tepelného čerpadla. Tepelné čerpadlo s invertorem erogor ECO vytváří pouze tolik tepla, kolik je systémem vytápění vyžadováno. Vnitřní jednotka Hydrobox provádí přesměrování tepla do topných okruhů do nádrže teplé užitkové vody. Regulace tepelného čerpadla je závislá. REŽIM VYTÁPĚNÍ TEPLÁ UŽITKOVÁ VOD KTIVNÍ CHLZENÍ

15 ENERGETICKÉ ŠTÍTKY ERP PRO TEPELNÁ ČERPDL S INVERTER EROGOR TEPELNÁ ČERPDL EROGOR 15 act Inverter 13 erogor ECO Compact Inverter 13 erogor ECO Compact Inverter 10 erogor ECO Compact Inverter erogor 10 ECO Inverter 5 35 C 55 C 35 C 55 C 35 C 55 C 35 C 55 C 35 C C D E F G C D E F G C D E F G C D E F G 7,5 7,5 7,5 6,3 6,3 6,3 6, / / / / /2013 erogor ECO Inverter C 35 C erogor ECO Inverter C 35 C erogor Power EVI Inverter C 35 C C D E F G C D E F G C D E F G 7,5 7,5 6,3 6, / / /2013
