1 DEKSOFT ENERGETIKA Téma prezentace

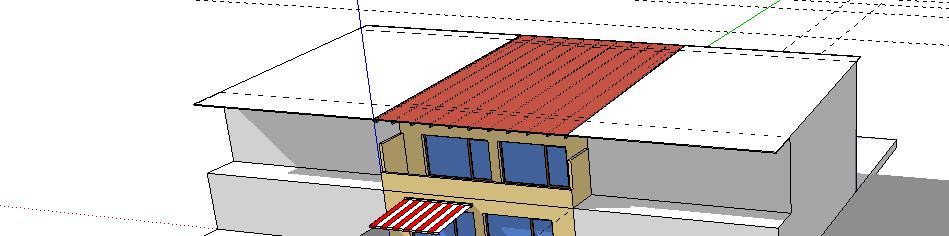

2

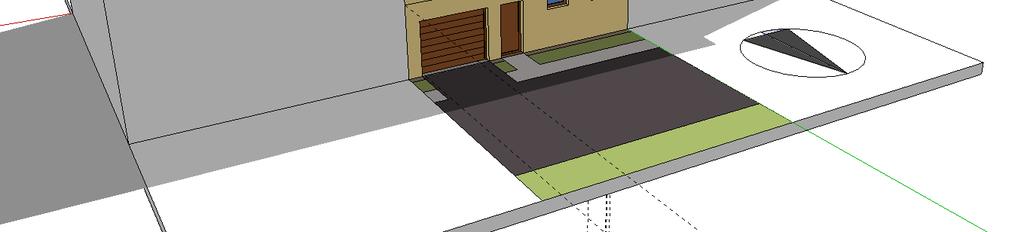

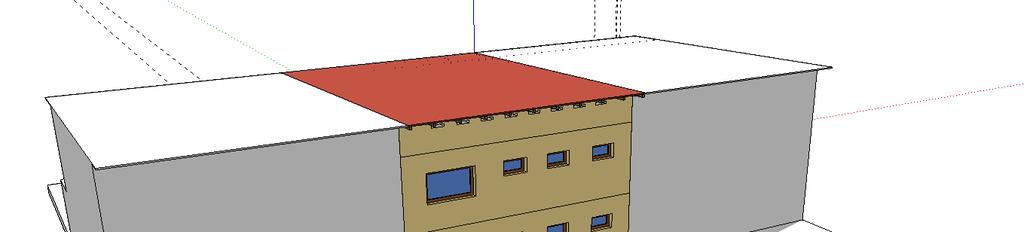

3

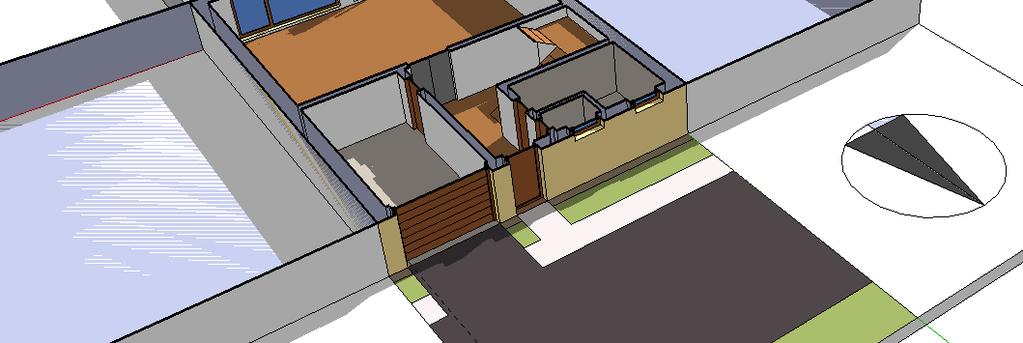

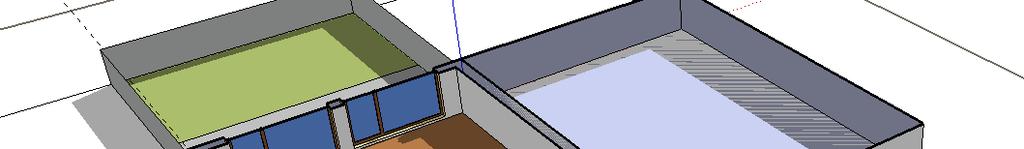

4

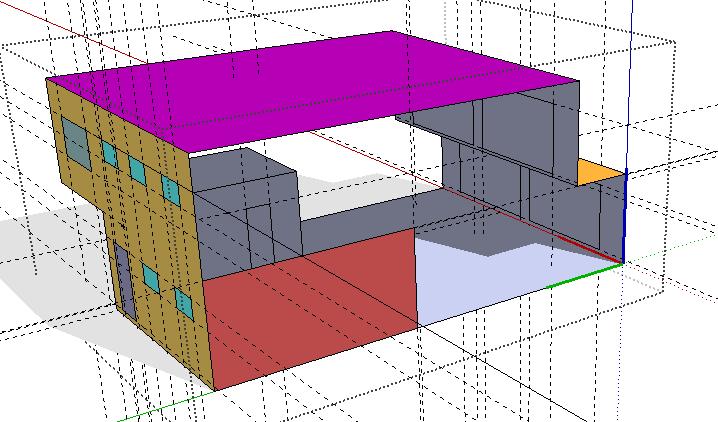

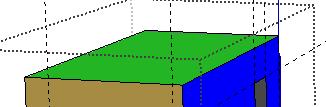

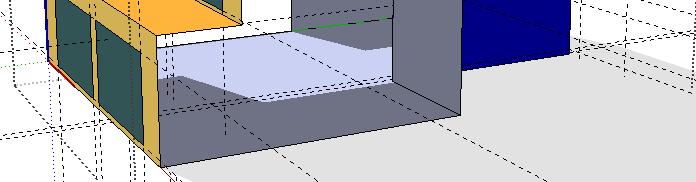

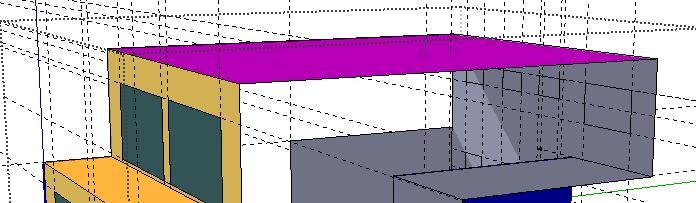

5 ZÓNOVÁNÍ BUDOVY: - zde zvoleny 2 zóny Z1 (obytná část) a Z2 (nevytápěná garáž) Z1

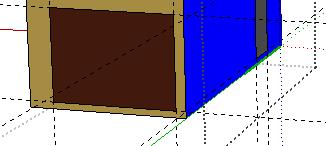

6 ZÓNOVÁNÍ BUDOVY: - zde zvoleny 2 zóny Z1 (obytná část) a Z2 (nevytápěná garáž) Z2

7 Technické zařízení budovy Klasická otopná tělesa umístěná pod okny a podlahové konvektory Distribuce teplovodní rozvody, soustava bez akumulační nádrže (všechny rozvody uvnitř zóny Z1) Tepelný zdroj (UT i TV) -varianta A kondenzační kotel, palivo (energonositel) zemní plyn Tepelný zdroj (UT i TV) -varianta B elektrokotel Tepelný zdroj (UT i TV) -varianta C tepelné čerpadlo vzduch-voda, elektricky poháněné VYTÁPĚNÍ průměrná za zónu Z1 η H,em =94 [%] průměrná za zónu Z1 η H,dis+st = 98 [%] Zdroj tepla pro zónu Z1 η H,gen,year = 94 [%] Zdroj tepla pro zónu Z1 η H,gen,year = 94 [%] Zdroj tepla pro zónu Z1 COP H,gen,year = 2,88 [-]

8 Technické zařízení budovy Split jednotka Distribuce minimální délka rozvodů v exteriéru Zdroj chladu -kompresorová chladící jednotka CHLAZENÍ průměrná za zónu Z1 η C,em = 100 [%] průměrná za zónu Z1 η C,dis+st = 95 [%] Zdroj tepla pro zónu Z1 EER C,gen,year = 2,70 [-]

9 Technické zařízení budovy Potřeba TV dle standardní potřeby pro RD dle ČSN EN PŘÍPRAVA TV potřeba za zónu Z1 V w,year = 44,50 [m 3 /rok] Vstupní a výstupní teploty teplé vody θ w,sup = 10 [ o C] θ w,out = 60 [ o C] Zásobníkový ohřev - zásobník Rozvody bez cirkulace, účinnost emise TV (termostatické baterie) Tepelný zdroj (UT i TV) -varianta A kondenzační kotel, palivo (energonositel) zemní plyn Tepelný zdroj (UT i TV) -varianta B elektrokotel Tepelný zdroj (UT i TV) -varianta C tepelné čerpadlo vzduch-voda, elektricky poháněné V w,st = 100 [l] Q w,st = 4,50 [Wh/lden] L w = 15 [m] Q w = 90 [Wh/mden] η W,em = 95 [%] Zdroj tepla pro zónu Z1 η W,gen,year = 94 [%] Zdroj tepla pro zónu Z1 η W,gen,year = 94 [%] Zdroj tepla pro zónu Z1 COP W,gen,year = 1,86 [-]

10 Technické zařízení budovy Potřeba čerstvého vzduchuna jednu osobu (obsazenost 1os/40m 2 ) Průměrná sezónní účinnost rekuperace (příklad bez rekuperace) VZT jednotka přívodní s odvodem, rovnotlaká Měrný instalovaný příkon, typ regulace ohřívač chladič Vlhkostní úprava vzduchu VZDUCHOTECHNIKA osob: 5,375 V nd,i = 25,00 [m 3 /h] η V,H,hr = 0,0 [%] f v,out = 1,00 [-] SFP ahu = 1750 [Ws/m 3 ] plynulá regulace NE NE NE

11 Technické zařízení budovy Uvažovaná průměrná osvětlenost za každou provozní hodinu Instalovaný příkon neznámý - uvažován referenční Omezení provozní doby předpoklad, kdy je umělé osvětleení v provozu, pokud je venkovní hranice osvětlenosti E DL menší než zvolená hraniční hodnota Hraniční hodnota venkovní osvětlenosti, od kdy stačí pouze denní osvětlení UMĚLÉ OSVĚTLENÍ zóna Z1 E m = 32 [lx] P N = p L,lx,R * A f,int * E m 6 až 23 [h] E DL = [lx] Závislost na denním osvětlení F D = 1,00 [-] Závislost na obsazení F O = 1,00 [-] Řídící systém, nouzové osvětlení Účinnost světelných zdrojů η L = 15 [%] NE

12 Technické zařízení budovy Uvažovaná průměrná osvětlenost za každou provozní hodinu Instalovaný příkon neznámý - uvažován referenční Omezení provozní doby předpoklad, kdy je umělé osvětleení v provozu, pokud je venkovní hranice osvětlenosti E DL menší než zvolená hraniční hodnota Hraniční hodnota venkovní osvětlenosti, od kdy stačí pouze denní osvětlení UMĚLÉ OSVĚTLENÍ zóna Z2 E m = 32 [lx] P N = p L,lx,R * A f,int * E m 6 až 7 [h] Předpoklad provozu umělého osvětlení v souhrnu max1h/den - zadáno např. 6-7h E DL = 0 [lx] není přístup denního světla Závislost na denním osvětlení F D = 1,00 [-] Závislost na obsazení F O = 1,00 [-] Řídící systém, nouzové osvětlení Účinnost světelných zdrojů NE η L = 0 [%] u nevytápěných zón neuvažujeme s tepelnými zisky

13 Stanovení počtu provozních hodin umělého osvětlení

14 t D doba využití denního světla (pokud je schopna osvětlovací soustava jej využít) t N doba využití bez denního světla t y doba bez umělého osvětlení ty td ty td tn ty

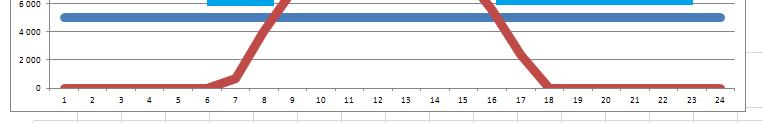

15 Hranice dostačující venkovní osvětlenosti E DL = [lx] je obecně uznávána při dobrém návrhu výplní pro standardní typy budov (RD, BD, AD, školy apod.) dle TNI Pro jiné typy budov lze E DL stanovit orientačně na základě požadavku na intenzitu osvětlenosti v budově (zóně) E m ačinitele denní osvětlenosti v zóně D [%]= E m / E DL viz manuál programu ENERGETIKA

16 Příklad zadání zastínění výplní

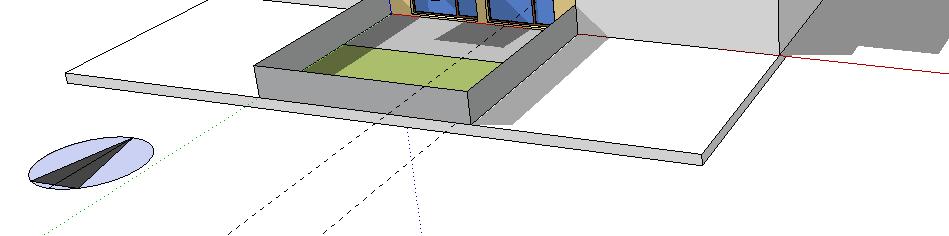

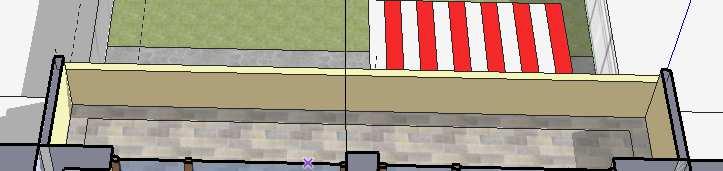

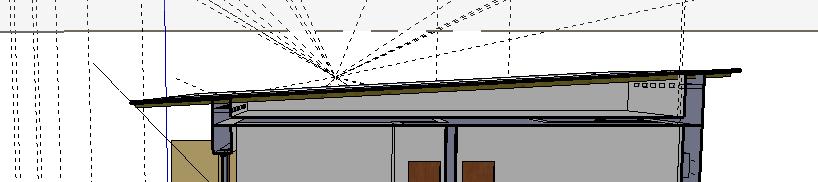

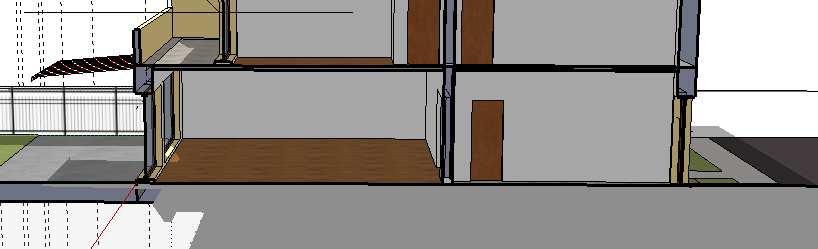

17 ŘEZ OBJEKTU PRO ZNÁZORNĚNÍ ÚHLU STÍNĚNÍ VNĚJŠÍMI PEVNÝMI PŘEKÁŽKAMI - zde například pro okna ve 2.NP na terasu γ o

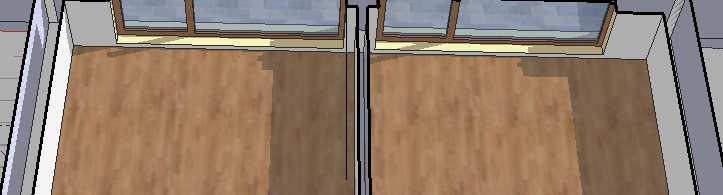

18 ŘEZ OBJEKTU PRO ZNÁZORNĚNÍ ÚHLU STÍNĚNÍ VNĚJŠÍMI PEVNÝMI PŘEKÁŽKAMI zde například pro pravou (při pohledu na objekt) výplň ve 2.NP β 1 o β 2 o

19 V ENERGETICE JE NUTNO ZADAT KONSTRUKCE VÝPLNÍ SAMOSTATNĚ V TĚCHTO PŘÍPADECH: 1. Odlišný součinitel prostupu tepla U [W/m 2 K] výplně (pokud se počítají podrobně, tak při stejných vlastnostech, rámu, zasklení, distančního rámečku zasklívací spáry - se samostatně zadávají také, pokud mají odlišnou plochu) 2. Odlišná orientace ke světovým stranám 3. Odlišný sklon výplně 4. Odlišné stínění výplně pevnými a pohyblivými stínícími prvky viz manuál programu ENERGETIKA

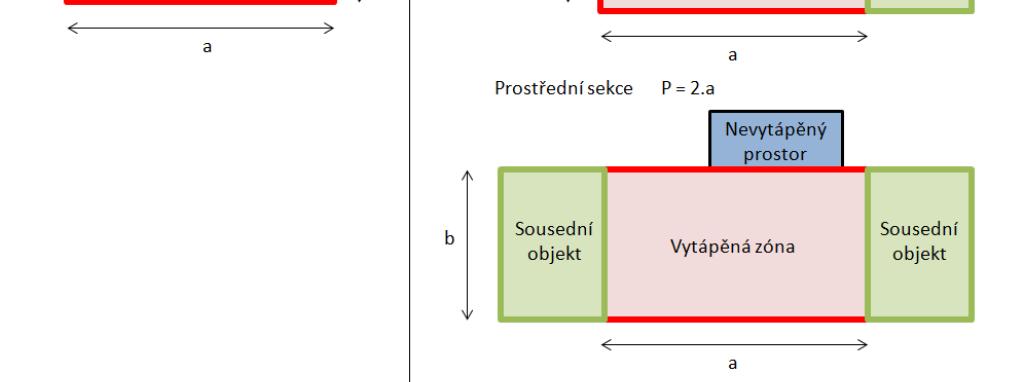

20 Exponovaný obvod podlahy P [m] pro účely výpočtu tepelných ztrát dle ČSN EN ISO

21 viz manuál programu ENERGETIKA

22 viz manuál programu ENERGETIKA

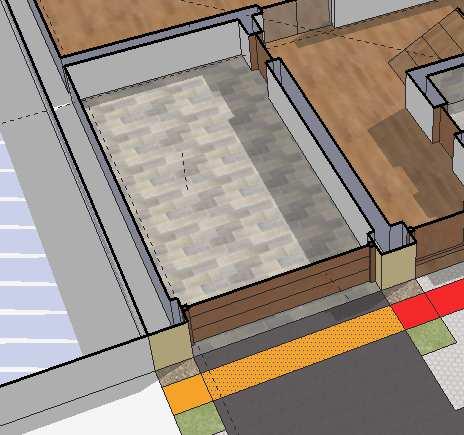

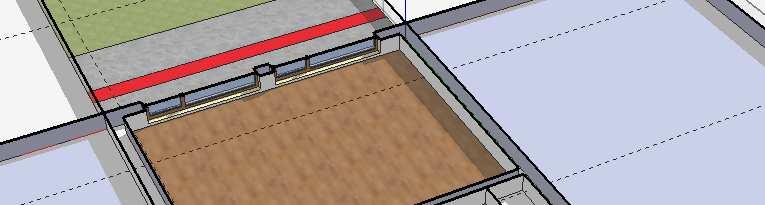

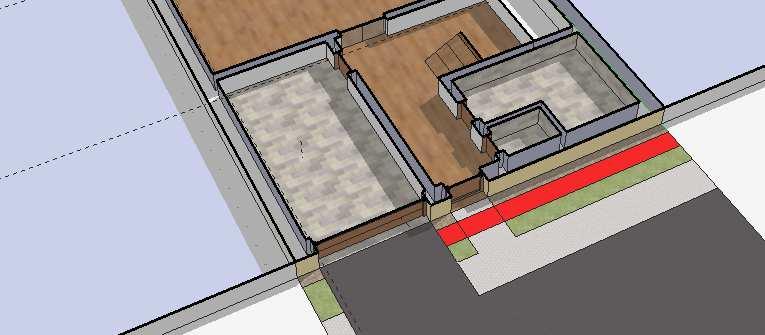

23 EXPONOVANÝ OBVOD PODLAHY NA TERÉNU zóny Z1..A PRO zónu Z2

24 Postup výpočtu spotřeby energie POTŘEBA SPOTŘEBA PRIMÁRNÍ NEOB. ENERGIE & Zpětná identifikace příčiny nevyhovujícího hodnocení POTŘEBA SPOTŘEBA PRIMÁRNÍ NEOB. ENERGIE

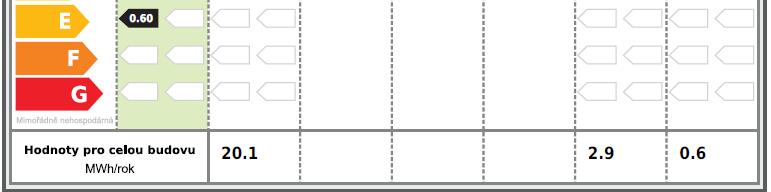

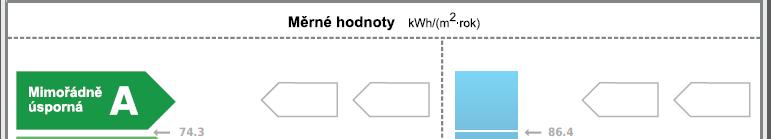

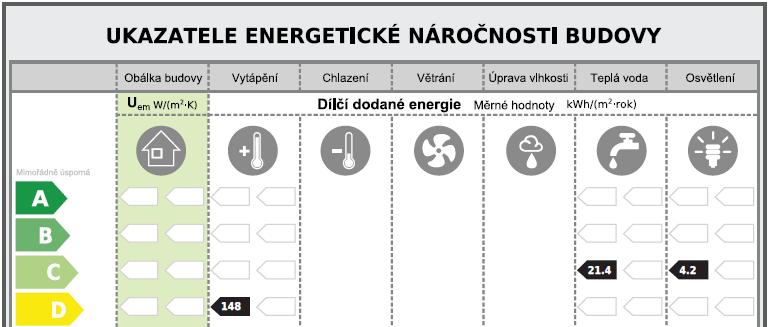

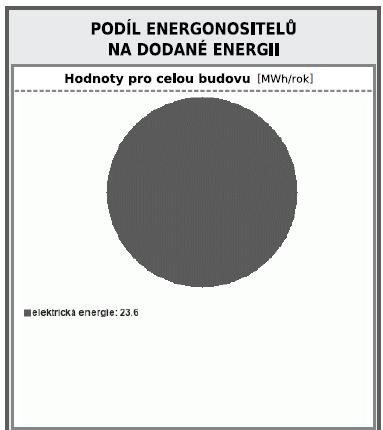

25 příklad RD (UT+TV elektrokotel)

26 Ovlivňuje výsledné hodnocení KLASIFIKACI NEovlivňuje výsledné hodnocení KLASIFIKACI

27 PRINCIP VÝPOČTU UT potřeba spotřeba Primární ener. U em Klimatické podmínky Tep. zisky: 1. Um. Osvětlení Spotřebiče 2. Spotřebiče η H,em emise η H,dis+st distribuce η H,gen ; COP H,gen zdroj Energonositel (primární neobnovitelná energie Osoby 3. Osoby 4. Solár Profil užívání Pomocná energie

28 PRINCIP VÝPOČTU CHL potřeba spotřeba Primární ener. U em Klimatické podmínky Tep. zisky: 1. Um. Osvětlení Spotřebiče 2. Spotřebiče Osoby 3. Osoby 4. Solár η C,em emise η C,dis+st distribuce EER gen zdroj Energonositel (primární neobnovitelná energie KOMPRESOR. CHLAZENÍ Profil užívání Pomocná energie ABSORPČNÍ CHLAZENÍ

29 PRINCIP VÝPOČTU UT+CHL

30 PRINCIP VÝPOČTU UT+CHL

31 PRINCIP VÝPOČTU TV potřeba spotřeba Primární ener. Potřeba TV η W,em emise η W,dis+st distribuce η W,gen; COP W,gen zdroj Energonositel (primární neobnovitelná energie Pomocná energie

32 PRINCIP VÝPOČTU TV

33 PRINCIP VÝPOČTU TV

34 PRINCIP VÝPOČTU el. pro VZT potřeba spotřeba Primární ener. Potřeba větraného objemu vyplývá z profilu užívání Instalovaný měrný příkon ventilátoru SFP ahu [Ws/m 3 ] Typ regulace pohonu ventilátoru Energonositel (primární neobnovitelná energie vždy uvažována elektřina) Pomocná energie

35 PRINCIP VÝPOČTU el. pro VZT Měrný instalovaný příkon ověříme z protokolu

36 PRINCIP VÝPOČTU el. pro VZT Typ regulace pohonu ventilátoru(ů) zjistíme pouze ze zadání (modální okno pro zadání příkonu ventilátorů VZT zařízení)

37 PRINCIP VÝPOČTU UM. Osvětlení potřeba spotřeba Primární ener. A f,int [m 2 ] E m [lx] F O [-] F D [-] P N [W] Energonositel (primární neobnovitelná energie t D +t N [h/rok] Řídící systém Pomocná energie

38 PRINCIP VÝPOČTU UM. Osvětlení p L,lx = P N / (A f,int * E m ) p L,lx,R = 0,05 W/m 2 lx pro RD a BD p L,lx,R = 0,10 W/m 2 lx pro ostatní budovy (profily užívání)

39 PRINCIP VÝPOČTU UM. Osvětlení Činitel F D (závislost umělého osvětlení na denní složce) se zjistí pouze ze zadání F D,R = 1,00 [-]

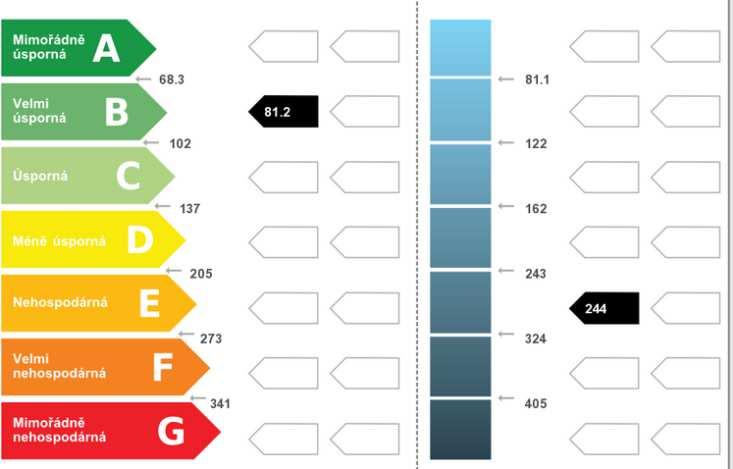

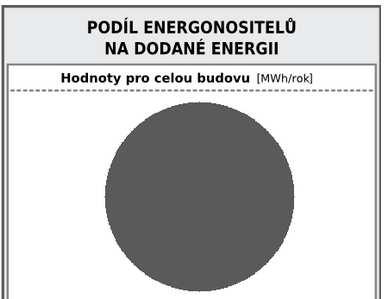

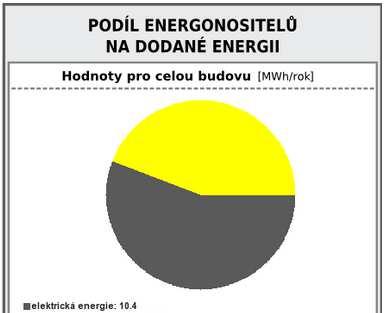

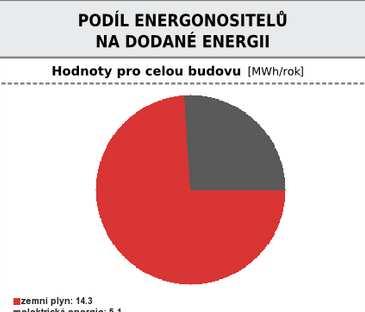

40 POROVNÁNÍ VARIANT A,B,C A B C Výsledné hodnocení (v tomto případě NOVÁ BUDOVA) Celková dodaná energie [kwh/rok] Celková primární neobnovitelná energie [kwh/rok] REFERENČNÍ BUDOVA pro klasifikaci (vždy NOVÁ!! VAR A OK VAR B nesplňuje VAR C OK ,2 (B) 81,2 (B) 77,6 (B) ,0 (C) 244 (E) 130,0 (C)

41 POROVNÁNÍ VARIANT A,B,C Výsledné hodnocení (v tomto případě NOVÁ BUDOVA) REF. BUDOVA pro klasifikaci (vždy NOVÁ!! VAR A OK VAR B nesplňuje VAR C OK U em [W/m 2 K]? 0,33 (B) 0,33 (B) 0,33 (B)

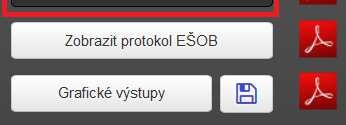

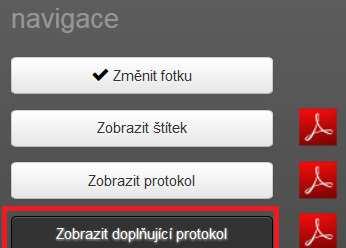

42 POROVNÁNÍ VARIANT A,B,C..z doplňujícího protokolu Uem,R = Uem,N * fr Referenční budovou pro klasifikaci je vždy NOVÁ BUDOVA fr=0,80!

43 DEKSOFT ENERGETIKA
