1 ŘÍZENÍ OSVĚTLENÍ

2 Optická programovací technologie s užitím smartphonu a příslušné aplikace pro přímé řízení svítidla. Značka označující ověření shody s příslušnými předpisy pro svítidla určená do prostředí s nebezpečím výbuchu SD SmartDriver: Stmívatelný driver pro LED zdroje osazený třemi konektory pro připojení modulů, které umožňují modifikovat vlastnosti svítidla. První konektor je určen výhradně pro připojení inteligentního fotosenzoru Opticom. Druhý konektor umožňuje osazení modulu pro systém řízení osvětlení budov. K této sběrnici lze připojit také následující moduly: Modul DALI, Modul 1 10 V. Třetí konektor umožňuje připojení nouzového LED inverteru Plug&Light. Parkoviště, parkovací sila, garáže Zařízení se širokými optikami, které jsou speciálně navrženy pro maximalizaci osvětlení v podzemních parkovištích a garážích. Svítidlo s integritou produktu dle UNI 9554, DIN Vhodné pro instalaci do tělocvičen. Civilní Svítidla zvláště vhodná pro umístění v obytných budovách a malých komerčních prostorách. Plug & Light nezávislý Inverter a integrovaná baterie pro rychlou a snadnou instalaci v souladu s bezpečnostními požadavky bez dopadu na výkon zařízení. Architektonické Svítidla zvláště vhodná pro umístění v luxusních hotelech, designérských obchodech, historických budovách, museích, showroomech a správních budovách. DARK LIGHT Optika omezující oslnění Terciální a průmyslový sektor Svítidla zvláště vhodná pro umístění do škol, nemocnic, budov veřejné správy, hotelů a ubytovacích zařízení, kanceláří, průmyslových zařízení. IP65 Stupeň ochrany proti vniknutí prachu a vody do přístroje (podle CEI EN ) NO FLICKER Zařízení, která se vyznačují nepřítomností viditelného blikání (CIE TN006: 2016 f<80 Hz) a s redukcí stroboskopického efektu (CIE TN006: 2016 f<2 000 Hz). Výše zmíněné normy definují pouze limitní hodnoty a postupy měření, které nedovolují testy pomocí empirických metod (Kamery, Smartphony, tablety). Stroboskopický jev patří mezi optické klamy. Může k němu dojít všude tam, kde je spojitý periodický pohyb reprezentován diskrétními (nespojitými) vzorky. IP20 IP40 Stupeň ochrany proti vniknutí prachu a vody do částí přístroje (těleso, optická část) (podle CEI EN ) Technologicky vyspělé produkty speciálně zkonstruované s důrazem na úspory elektrické energie, snadnost recyklace na konci jejich pracovního života a sníženého opotřebení jednotlivých dílů během jejich používání. 12 HOURS RECHARGE Svítidla nouzového osvětlení, která zaručují 1 h autonomie po 12 h dobíjení H HOSPITAL Vhodné pro umístění do nemocnic IK09 označující stupeň ochrany poskytované kryty elektrických zařízení proti vnějším mechanickým nárazům (podle EN 50102) 2

3 Osvětlení Symboly a homologace Svítidla s izolační třídou II. Svítidla bez tohoto symbolu jsou brána jako svítidla s izolační třídou I. RM Odpočinkový režim možnost vypnutí nouzové funkce TR Samostatně napájená svítidla bez diagnostiky HA CCP Svítidla s absencí potenciálně kontaminujících prvků vhodné pro použití v aplikacích s HACCP auditem (např. potravinové řetězce) 850 C UV-OIL Zkouška teploty žhavou smyčkou (CEI EN ) Svítidlo charakterizované zvláštní odolností vůči UV záření a minerálním olejům Světelné zdroje dodávané se svítidly Beghelli Produkty společnosti Beghelli musí být používány se světelnými zdroji v souladu s ustanoveními platných zákonů z hlediska energetické účinnosti a vlivu na životní prostředí. Světelné zdroje, které jsou dodávány ve svítidlech odpovídají ustanovení příslušných právních předpisů (reg 244/09, 245/09 a 1194/2012). Svítidlo charakterizované zvláštní odolností vůči UV záření L80B20 indikátor poklesu světelného toku v průběhu času. Index je vztažen k počtu hodin na katalogovém listu, kde u 80 % celkového počtu LED nedojde k poklesu o více než 20 % světelného toku. Platí pro teplotu okolí 25 C. GSM přenos dat o energetických úsporách do databáze Beghelli Services SDCM Standardní odchylka shody barev Jedná se o standardní odchylku shody barev mezi dvěma svítidly. S hodnotou 3 SDCM nebo méně se jedná o svítidlo se světlem a barvou, které je pro lidské oko těžké vnímat. GPRS Přenosový protokol pro připojení k webu Rádiový vysílač FH-DSSS pracovní frekvence až GHz Značka CE je základním dokladem o posouzení shody v EU. Produkt je v souladu se směrnicemi Evropského společenství. Celoevropská značka označující shodu výrobku s evropskými normami EN pro elektrickou bezpečnost výrobků 3

4 Přisazená a závěsná IP40 IP20 IP20 IP40 ATOMIC LED strana 10 CANES LED strana 12 P236/258 LED strana 14 LENS FILA LED strana 16 IP40 RAIL SYSTEM LED strana 26 Vestavná IP40 IP20 IP40 IP20 IP40 IP40 IP65 ATOMIC LED strana 36 LENS PANEL LED 600X600 strana 38 LENS PANEL LED 1200X300 strana 40 LED PANEL SD 600X600 strana 42 IP40 IP20 IP54 LED PANEL SD 1200X300 strana 44 I 418 LED strana 46 Dekorativní IP40 IP40 IP40 IP40 ZOOM LED NA LIŠTU strana 48 ZOOM LED PŘISAZENÝ strana 50 ZOOM 1 LED strana 52 EXPO LED strana 54 Downlighty IP40 IP20 IP20 IP20 IP40 FUNZIONE3 LED strana 56 D226 LED strana 58 D170/1150 LED strana 60 D170/1150 LED VÝKLOPNÉ strana 62 IP42 IP20 IP40 WW135/170 LED strana 64 ZOOM LED VESTAVNÝ strana 66 4

5 Průmyslová IP66 IP66 IP65 IP66 ACCIAIO ECO LED strana 68 ACCIAIO EXTREME LED strana 70 BS100 SD LED strana 72 BS240 LED strana 74 IP66 PŘISAZENÁ A ZÁVĚSNÁ H250/400 LED strana 76 Nasvětlovací VESTAVNÁ IP66 IP66 IP66 IP66 DEKORATIVNÍ F250/400 LED strana 78 FH350 LED strana 80 FH70/150/200 LED strana 82 F30/50/70 LED strana 84 Uliční Řízení osvětlení DOWNLIGHTY IP66 WIFI GPRS PRŮMYSLOVÁ SMART DRIVER STRADA LED strana 86 SYSTÉM ŘÍZENÍ OSVĚTLENÍ strana 88 Nouzové invertery Nouzové LED moduly NASVĚTLOVACÍ IP40 IP65 IP20 IP65 IP20 IP20 TR AT LG AT LG TR ULIČNÍ INVERTER LED PLUG & LIGHT strana 94 INVERTER LED strana 96 NOUZOVÝ LED strana 100 ECOLED INVERTER LED strana 104 systémů a kompatibilita svítidel ŘÍZENÍ OSVĚTLENÍ SMARTDRIVER OPTICKÝ SYSTÉM PRO KOMUNIKACI MEZI SVÍTIDLY A SMARTPHONEM PROSTŘEDNICTVÍM APLIKACE OPTICOM: OVLÁDÁNÍ OSVĚTLENÍ, SPÍNÁNÍ, STMÍVÁNÍ, SENZOR PŘÍTOMNOSTI, AUTODIMMER NASTAVENÍ PARAMETRŮ JAKO NAPÁJENÍ, CITLIVOST SENZORŮ A FUNKCE ZAPNUTÍ / VYPNUTÍ SMART DRIVER ŠPIČKOVÝ VYSOCE PŘIZPŮSOBITELNÝ DRIVER: SE SNÍMAČEM > OPTICOM SE SNÍMAČEM > AUTODIMMER S P&L INVERTEREM > NOUZOVÝ S RÁDIOVÝM EM > OVLADA TELNÉ PŘES WIFI S EM DALI > KOMPATIBILNÍ S DALI S EM 1-10V > KOMPATIBILNÍ S 1-10 ECO DRIVER SVÍTIDLA VYBAVENÁ ZÁKLADNÍM DRIVEREM, KTERÝ NENÍ STMÍVATELNÝ ANI PŘIZPŮSOBITELNÝ NOUZOVÉ INVERTERY NOUZOVÉ LED Y strana 6 strana 8 5

6 Typ zvoleného systému: nouzové nebo standardní osvětlení Obrazovka uživatele pro odesílání příkazů ke svítidlu Technologie optické komunikace založené na smartphonu pro řízení a programování standardního a nouzového osvětlení Světlo, které komunikuje se světlem to je princip fungování nové patentované technologie společnosti Beghelli. Opticom (OPTIcal COMmunication Techno - logy), je optický komunikační systém, který do - káže komunikovat, číst a měnit výkon a funkce každého samostatného osvětlovacího zaří - zení Beghelli vybaveného inteligentním SD dri - verem, pomocí záblesku z fotoaparátu smart - phonu či tabletu. Tato pokročilá technologie zjednodušuje a usnad ňuje činnost pracovníků údržby, kteří mohou programovat osvětlovací zařízení bez jakéhokoliv dalšího vybavení, s použitím aplikace, která je k dispozici zdarma pro systémy ios i Android. Toto řešení také přináší koncovým uživatelům značnou přidanou hodnotu, která jim umožňuje kontrolovat svítidla po - mocí smartphonu. Všechna zařízení Smart Driver Beghelli vybavená speciálním inteligentním foto - senzorem se stanou zařízeními technologie Opticom. Mohou tak být použita pro naprogramování inteligentního fotosenzoru, aby bylo možné řídit funkce auto ma tic - kého stmívání. Toho může být dosaženo jak detekcí přirozeného světla s automatickým sní - žením výkonu svítidla, tak v režimu dynamického osvětlení, které snímá změny světla způ - sobené pohybem lidí a následně zvyšuje hladinu osvětlení. Použitím této aplikace může být každé jednotlivé osvětlovací zařízení stále na - staveno na nejvhodnější úroveň výkonu po - mocí jediného kliknutí. Technologie Opticom: multifunkční sys - tém, který činí technologii Beghelli SD ještě inteligentnější, s úsporou energie více než 80 % (o 30 % více než u běžných systémů LED), díky inteligentním funk - cím fotosenzorů Natural Light a Dynamic Light. opticom.beghelli.it Přihlašovací stránka Opticom společnosti Beghelli obsahuje také nejaktuálnější informace o této technologii: principy fungování, příkazy a programování, a také seznam kompatibilních smartphonů. 6

7 Evoluce v řízení osvětlení Upozornění na správné natočení smartphonu s bleskem směrem ke svítidlu Příkaz, který umožňuje operátorovi přejít do sekce programování Sekce programování, do které má přístup pouze instalační technik při vložení platného uživatelského jména a hesla Optická komunikace mezi inteligentním bleskem a inteligentním fotosenzorem, který je integrován do všech osvětlovacích zařízení SmartDriver, probíhá bez použití jakékoliv externí řídicí jednotky. 7

8 SMARTDRIVER SMARTDRIVER PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ SD Y PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ BUDOV PRO JEDNOTLIVÉ PŘIPOJENÍ K JEDNOTCE SMARTDRIVER INTELIGENTNÍ FOTOSENZOR (DODÁVANÉ S SD VERZEMI) Senzor Autodimmer Senzor Autodimmer 1. Denní světlo 2. Dynamické osvětlení 3. Rozhraní pro smartphone Programovací a ovládací software pro svítidla Inteligentní ovladač SmartDriver je integrován do všech svítidel Beghelli SD Všechna zařízení SD jsou vybavena jednotkou SmartDriver, integrovaným fotosenzorem s volitelnými moduly Integrace napájecího zdroje SmartDriver znamenala převrat v technologii osvětlovacích systémů, a to jak z hlediska flexibility, kterou přinesla, tak z hlediska možného zvýšení funkčnosti. Tato nová generace elektronického napájení umožňuje úsporu energie o více než 80 %. Díky integraci systému Opticom, který se standardně dodává ke všem zařízením SmartDriver, lze primární funkce každého zařízení naprogramovat pomocí aplikace Opticom, která pracuje prostřednictvím blesku na smartphonu. Napájecí zdroj SD je speciálně navržen pro průmyslové použití (podle EN ) a je odolný proti přepětí 4 kv. Systém SmartDriver také umožňuje integraci dalších modulů pro rozšíření možné konfigurace osvětlení. Díky univerzálním konektorům jsou svítidla SD navržena tak, aby splňovala nejdůležitější požadavky trhu. Nyní je možné kontrolovat osvětlení Beghelli jak bezdrátově, tak propojit produkty Beghelli pomocí DALI nebo 1.10V standardu. Automatickou regulaci světla lze nastavit automaticky díky patentovanému algoritmu Beghelli AUTODIMMER (přirozené světlo a dynamické světlo) nebo ručně pomocí smartphonu a technologie Opticom. Centralizované řízení osvětlení Centrální jednotka může nastavit všechny požadované scény. Jiný typ scény pro každou konkrétní potřebu, místo nebo situaci. Světelné scény mohou být aktivovány prostřednictvím softwaru (ovládacího panelu), prostřednictvím wifi a příslušné aplikace, prostřednictvím plánovače nebo pomocí místních bezdrátových rozhraní, které jsou propojeny se spínači nebo snímači. Je také možné dálkově monitorovat a řídit osvětlení pomocí centrální jednotky. Inverter Plug & Light: integrace nouzové situace SmartDriver umožňuje, aby bylo možné nový inverter Plug&Light připojit ke každému zařízení Beghelli SD jednodušeji a rychleji. Tato revoluční myšlenka dokáže upravit svítidlo SD na osvětlovací a zároveň i nouzové a to pouze přidáním kabelu mezi inverter a driver. Plná kompatibilita se systémy DALI a 1-10V PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ 8 Bezdrátové ovládání Každé svítidlo SD vybavené bezdrátovým modulem může být řízeno a monitorováno prostřednictvím centrální jednotky, aplikace, softwaru, místně i vzdáleně. Tento systém už nepotřebuje žádné další kabely nebo BUS (např. DALI). Z tohoto důvodu je řešení Beghelli vhodné pro nové instalace, renovace a dynamické kontexty. Modularita SmartDriveru a všechny dostupné možnosti světelné automatizace nabízejí nejlepší volbu pro různé druhy instalací a kontextů. Systém SmartDriver umožňuje výměnu informací s dalšími komunikačními protokoly, jako je např. DALI. Moduly DALI a 1-10V mohou být použity, jak s rozhraním DALI, tak s analogovým stmívačem přímého příkazového rozhraní. Když jsou svítidla propojeny s DALI nebo 1-10V, Beghelli Autodimmer je zakázán.

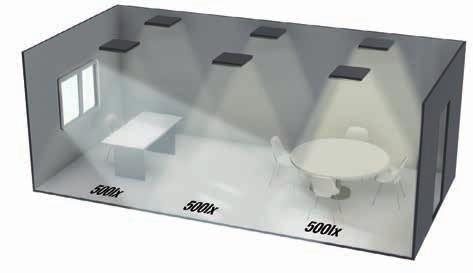

9 SmartDriver, inteligence pro osvětlení Opticom, inteligentní fotosenzor Funkce Autodimmer Denní světlo Každé zařízení SmartDriver může být vybaveno inteligentním fotosenzorem Autodimmer, které se používá k automatizaci základních funkcí svítidla: osvětlení je podřízeno automatickému přizpůsobení intenzity světla v souladu s intenzitou osvětlení v místnosti, což umožňuje dosahovat úspor energie, které jsou až o 30% vyšší než u za - řízení s LED s neměnnou intenzitou světla. SMART DRIVER Funkce Autodimmer Dynamické osvětlení Nová technologie inteligentní fotosenzor OPTICOM, která je součástí zařízení SmartDriver, reaguje na nejmenší kolísání světla způsobené pohybem lidí v blízkosti světelného zdroje. Tato náhlá změna světla aktivuje před-programované nastavení, například aktivace přístroje na 100% jasu. Tento stav lze nastavit s programovatelným zpožděním (30 vteřin) v souladu s požadavky, než se vrátí k minimálnímu jasu, pokud nejsou detekovány nové pohyby. Tato jedinečná vlastnost umožňuje systému splňovat normu EN pro osvětlení na pracovišti a zároveň umožňuje ušetřit až 20% energie, ve srovnání s použitím samotného Autodimeru, pro celkové úsporu přesahující 85%. Funkce Autodimmer Dynamické osvětlení je optimalizována pro montáž ve výškách menší než 4 m. Rozhraní technologie Opticom Rozhraní technologie Opticom pro programování a správu světelných zařízení. INTELIGENTNÍ fotosenzor přijímá a překóduje světelné impulsy přenášené bleskem smartphonu a přeměňuje je na pokyny nebo příkazy pro nastavení parametrů svítidla. Například: v prostředí se sníženou intenzitou světla na 50 % může být zařízení přes smartphone Opticom aplikaci změněno na 100 %. Výstupní výkon v závislosti na provozní teplotě Smart Driver Ochrana LED Smart Driver je navržen tak, aby chránil zdroje LED v pří - padě vysokých teplot prostředí. V takovém případě začne REDUKČNÍ algoritmus pracovat a snižovat výkon. Výstupní výkon v procentech 120% 100% 80% 60% 40% 20% A258ESD & analogický F/H250 & analogický F/H400 & analogický 0% Pracovní teplota produktu C REDUKCE: SD je schopen snížit výkon, aby kompenzoval vysokou teplotu okolí z důvodu ochrany životnosti svítidla. 9

10 SMARTDRIVER 10 TECHNICKÁ DATA Ekvivalent* 2 36, 2 58, 2 80 W Jmenovité napětí SD verze: V AC 50/60 Hz V DC ED verze: 230 V AC ±10 % 50 Hz Normy EN , EN , EN (základní požadavky), EN (fotobiologické nebezpečí) Stupeň krytí IP40 Okolní teplota -20 C +40 C Montáž Přisazená a závěsná SAMOSTATNÁ (součástí svítidla jsou koncová čela), přisazená a závěsná PROPOJOVACÍ (koncová čela nutno objednat zvlášť) Těleso Eloxovaný hliníkový profil a ocelová čela lakovaná na šedo Difuzér Plastový polomatný nebo mikroprizmatický optický systém Zapojení SD verze: SmartDriver (cos j 0,96) ED verze: Eco Driver (cos j 0,95) MTFB h napájecího zdroje** Pokles > h (L80B20) světelného toku** Stabilita barvy 3 SDCM světla * Referenční výkon pro účely porovnání se zářivkami ** Platí pro teplotu okolí 25 C. Systém řízení osvětlení CENTRÁLNÍ ŘÍDICÍ JEDNOTKA CENTRÁLNÍ ŘÍDICÍ JEDNOTKA WIFI VYSÍLACÍ PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ DALI V Příslušenství dodáváno včetně (pro SD verzi) Varianta SD INTELIGENTNÍ FOTOSENZOR OPTICOM Varianta ED nutno objednat zvlášť SPECIÁLNÍ VERZE NA VYŽÁDÁNÍ: BAREVNÉ PODÁNÍ 90 TEPLOTA CHROMATIČNOSTI Kontaktujte prosím obchodní tým společnosti Beghelli-Elplast,a.s Atomic LED Přisazené a závěsné LED svítidlo samostatné / propojovací (v provedení 1,2 m/1,5 m/2,3 m/2,9 m) Svítidlo má velmi dobrou vyzařovací charakteristiku, která zaručuje vysoký komfort osvětlení a je ideální pro užití v restauracích, obchodech, hotelech, finančních institucích, chodbách a schodištích. Těleso je vyrobeno z eloxovaného hliníkového profilu s ocelovými koncovými čely. S polomatným plastovým difuzérem nebo mikroprismatickým optickým systémem. Pro nouzové provedení při případném výpadku elektrické energie lze svítidlo osadit LED inverterem, který se nainstaluje do svítidla a napájí hlavní LED osvětlení. X SmartDriver L L W Rozměry (mm) Hmotnost L (jen profil) L (i s čely) B H X kg 2 36 SD , SD , SD ,3 (2 ) 2 36 SD ,0 (2 ) 2 80 SD ,6 Verze (2 ) 2 36 SD a (2 ) 2 80 SD obsahují 2 SD a 2 OPTICOM. Eco Driver B Příslušenství H [ l ] cd/1 000 lm C0 C180 C90 C270 Křivka svítivosti NO FLICKER IP40 Délka L je včetně koncových čel Délka L je profil bez koncových čel IK05 W Rozměry (mm) Hmotnost L (jen profil) L (i s čely) B H X kg , , ,3 (2 ) ,0 (2 ) ,6 nutno objednat zvlášť N LANKOVÝ ZÁVĚS, 1 ks 200 cm (pro svítidlo 1,2, 1,5 a 2,3 m jsou potřeba 2 kusy závěsů, pro svítidlo 2,9 m jsou potřeba 3 kusy závěsů) TRANSPARENTNÍ NAPÁJECÍ KABEL 200 cm (3 1,5 mm 2 ) TRANSPARENTNÍ NAPÁJECÍ KABEL 200 cm (5 1,5 mm 2 ) KONCOVÉ ČELO (1 ks) PRO PŘISAZENOU PROPOJOVACÍ VERZI SPOJKA PRO PROPOJOVANÁ SVÍTIDLA

11 PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ SD Y PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ BUDOV PRO JEDNOTLIVÉ PŘIPOJENÍ K JEDNOTCE SMARTDRIVER INTELIGENTNÍ FOTOSENZOR 1. Senzor Autodimmer Senzor Autodimmer Denní světlo 2. Dynamické osvětlení 3. Rozhraní pro smartphone Programovací a ovládací software pro svítidla PŘISAZENÁ A ZÁVĚSNÁ INVERTER NOUZOVÉ VERZE S LED INVERTEREM TR AT LG LGFM INVERTER PLUG&LIGHT LED SE/SA 1H 20-60V nutno objednat zvlášť INVERTER PLUG&LIGHT LED SE/SA 3H 20-60V nutno objednat zvlášť INV LED AT/LG 6W 55V 123H nutno objednat zvlášť INV LED LGFM 6W 55V 123H nutno objednat zvlášť INVERTER LED AT/LG 8W 55V 123H nutno objednat zvlášť Účinnost a stmívání Nárůst světelné účinnosti (lm/w) a životnost svítidla, se může výrazně lišit v závislosti na úrovni stmívání, na kterou je nastaveno. Za předpokladu průměrné úrovně stmívání ve výši 50 % světelného toku, můžete získat následující údaje o svítidle: Stmívání 50 % Životnost svítidla +40 % Světelná účinnost +15 % Atomic LED SmartDriver Samostatná montáž Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm lm/w EEC Balení 2 36 A CMSD Atomic LED 2x36 SD 4000K 1,2m > A A CWSD Atomic LED 2x36 SD 4000K 1,2m > A A CMSD Atomic LED 2x58 SD 4000K 1,2m > A A CWSD Atomic LED 2x58 SD 4000K 1,2m > A A CMSD Atomic LED 2x80 SD 4000K 1,5m > A A CWSD Atomic LED 2x80 SD 4000K 1,5m > A+ 1 (2 ) 2 36 A CMSD Atomic LED (2x)2x36 SD 4000K 2,3m > A+ 1 (2 ) 2 36 A CWSD Atomic LED (2x)2x36 SD 4000K 2,3m > A+ 1 (2 ) 2 80 A CMSD Atomic LED (2x)2x80 SD 4000K 2,9m > A+ 1 (2 ) 2 80 A CWSD Atomic LED (2x)2x80 SD 4000K 2,9m > A+ 1 Propojovací montáž Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm lm/w EEC Balení 2 36 A CMSD Atomic LED 2x36 SD 4000K 1,2m > A A CWSD Atomic LED 2x36 SD 4000K 1,2m > A A CMSD Atomic LED 2x58 SD 4000K 1,2m > A A CWSD Atomic LED 2x58 SD 4000K 1,2m > A+ 1 Atomic LED Eco Driver Samostatná montáž Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm lm/w EEC Balení 2 36 A CM Atomic LED 2x K 1,2m > A A CW Atomic LED 2x K 1,2m > A A CM Atomic LED 2x K 1,2m > A A CW Atomic LED 2x K 1,2m > A A CM Atomic LED 2x K 1,5m > A A CW Atomic LED 2x K 1,5m > A+ 1 (2 ) 2 36 A CM Atomic LED (2x)2x K 2,3m > A+ 1 (2 ) 2 36 A CW Atomic LED (2x)2x K 2,3m > A+ 1 (2 ) 2 80 A CM Atomic LED (2x)2x K 2,9m > A+ 1 (2 ) 2 80 A CW Atomic LED (2x)2x K 2,9m > A+ 1 Propojovací montáž Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm lm/w EEC Balení 2 36 A CM Atomic LED 2x K 1,2m > A A CW Atomic LED 2x K 1,2m > A A CM Atomic LED 2x K 1,2m > A A CW Atomic LED 2x K 1,2m > A+ 1 * Referenční výkon pro účely porovnání se zářivkami; M polomatný difuzér, W mikroprisma 11

12 SMARTDRIVER Canes LED Přisazené a závěsné LED svítidlo Canes LED je svítidlo, které je navrženo pro samostatnou montáž přímo na strop nebo na lankové závěsy. Těleso je vyrobeno z ocelového plechu, který je povrchově chráněný lakem nanášeným práškovou technologií, v barvě bílá RAL 9003 s vysoce leštěnou parabolickou mřížkou. Skvěle se hodí zejména pro užití v prostorách recepcí, kanceláří, přepážkových prostorách, chodeb, počítačových pracoven a učeben. Pro nouzové provedení při případném výpadku elektrické energie lze svítidlo osadit LED inverterem, který se nainstaluje do svítidla a napájí hlavní LED osvětlení. TECHNICKÁ DATA DARK LIGHT NO FLICKER IP20 IK05 Ekvivalent* 2 36, 2 58 W Jmenovité napětí SD verze: V AC 50/60 Hz V DC ED verze: 230 V AC ±10 % 50 Hz Normy EN , EN , EN (základní požadavky), EN (fotobiologické nebezpečí) Stupeň krytí IP20 Okolní teplota -20 C +40 C Montáž Přisazená samostatná přímo na strop a závěsná na lankové závěsy Těleso ocelový plech povrchově chráněný lakem nanášeným práškovou techno - logií, bílá RAL 9003 Zapojení SD verze: SmartDriver (cos j 0,96) ED verze: Eco Driver (cos j 0,95) MTFB h napájecího zdroje** Pokles > h (L80B20) světelného toku** Stabilita barvy 3 SDCM světla * Referenční výkon pro účely porovnání se zářivkami ** Platí pro teplotu okolí 25 C. W Rozměry (mm) Hmotnost L B H kg , ,8 Účinnost a stmívání Nárůst světelné účinnosti (lm/w) a životnost svítidla, se může výrazně lišit v závislosti na úrovni stmívání, na kterou je nastaveno. Za předpokladu průměrné úrovně stmívání ve výši 50 % světelného toku, můžete získat následující údaje o svítidle: Stmívání 50 % Životnost svítidla +40 % Světelná účinnost +15 % Příslušenství dodáváno včetně INTELIGENTNÍ FOTOSENZOR OPTICOM Systém řízení osvětlení CENTRÁLNÍ ŘÍDICÍ JEDNOTKA CENTRÁLNÍ ŘÍDICÍ JEDNOTKA WIFI VYSÍLACÍ PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ DALI V nutno objednat zvlášť Příslušenství /120/ES LANKOVÝ ZÁVĚS BEZ PŘÍVODU (120 cm) /120/ES LANKOVÝ ZÁVĚS S PŘÍVODEM 3 1,5 mm 2 (120 cm) /120/ES LANKOVÝ ZÁVĚS S PŘÍVODEM 5 1,5 mm 2 (120 cm) nutno objednat zvlášť SPECIÁLNÍ VERZE NA VYŽÁDÁNÍ: BAREVNÉ PODÁNÍ 90 TEPLOTA CHROMATIČNOSTI Kontaktujte prosím obchodní tým společnosti Beghelli-Elplast,a.s 12

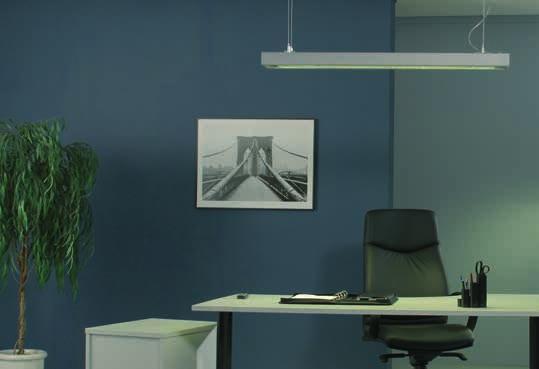

13 PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ SD Y PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ BUDOV PRO JEDNOTLIVÉ PŘIPOJENÍ K JEDNOTCE SMARTDRIVER INTELIGENTNÍ FOTOSENZOR (DODÁVANÉ S SD VERZEMI) Senzor Autodimmer Senzor Autodimmer 1. Denní světlo 2. Dynamické osvětlení 3. Rozhraní pro smartphone Programovací a ovládací software pro svítidla PŘISAZENÁ A ZÁVĚSNÁ OPTIKA DARK LIGHT Křivka svítivosti INVERTER NOUZOVÉ VERZE S LED INVERTEREM INVERTER PLUG&LIGHT LED SE/SA 1H 20-60V nutno objednat zvlášť INVERTER PLUG&LIGHT LED SE/SA 3H 20-60V nutno objednat zvlášť INV LED AT/LG 6W 55V 123H nutno objednat zvlášť INV LED LGFM 6W 55V 123H nutno objednat zvlášť INVERTER LED AT/LG 8W 55V 123H nutno objednat zvlášť Pro SD verzi: 19358, Pro ED verzi: 19355, 19372, TR AT LG LGFM Canes LED SmartDriver Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm lm/w EEC Balení 2 36 A CSD CEILING LED 2x36 SD 4000K > A A CSD CEILING LED 2x58 SD 4000K > A+ 1 Canes LED Eco Driver Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm lm/w EEC Balení 2 36 A C CEILING LED 2x K > A A C CEILING LED 2x K > A+ 1 13

14 P236/P258 LED Přisazené a závěsné LED svítidlo UGR <19 SMARTDRIVER 5100 lumen Stropní a závěsné svítidlo speciálně navržené pro instalaci do školských zařízení, které je charakteristické vysoce účinným optickým systémem omezujícím oslnění v úhlu 65. Svítidlo splňuje podmínky pro osvětlování prostor s náročnými požadavky na omezení oslnění. Svítidlo má velmi dobrou vyzařovací charakteristiku s vysokými hodnotami svítivosti, které zaručují vysoký komfort osvětlení v učebnách a prezentačních místnostech. Ke svítidlu je možno objednat příslušenství pro propojovací montáž do řady. Pro nouzové provedení lze svítidlo osadit LED inverterem, který se nainstaluje do tělesa svítidla a napájí hlavní LED osvětlení. Druhou možností nouzové verze je připojení nouzového modulu se samostatnou výkonovou LED, který se umístí do koncové části tělesa svítidla. TECHNICKÁ DATA Ekvivalent* 2 36, 2 58 W Jmenovité napětí V AC 50/60 Hz V DC Normy EN , EN (základní požadavky), EN (fotobiologické nebezpečí) Stupeň krytí IP20 Okolní teplota -20 C +40 C Montáž přisazená a závěsná Těleso lakovaný ocelový plech RAL 9003 Reflektor typ Dark light UGR<19 L<1 000 cd/mq 65 Zapojení SELV elektronický SD (cos j 0,96) stmívatelný LED driver MTFB h napájecího zdroje** Pokles > h (L80B20) světelného toku** Stabilita barvy 3 SDCM světla * Referenční výkon pro účely porovnání se zářivkami ** Platí pro teplotu okolí 25 C. DARK LIGHT L NO FLICKER IP20 IK C W Rozměry (mm) Hmotnost L B H kg , ,6 Účinnost a stmívání Nárůst světelné účinnosti (lm/w) a životnost svítidla, se může výrazně lišit v závislosti na úrovni stmívání, na kterou je nastaveno. Za předpokladu průměrné úrovně stmívání ve výši 50 % světelného toku, můžete získat následující údaje o svítidle: Stmívání 50 % Životnost svítidla +40 % Světelná účinnost +15 % B H Příslušenství dodáváno včetně Systém řízení osvětlení INTELIGENTNÍ FOTOSENZOR OPTICOM CENTRÁLNÍ ŘÍDICÍ JEDNOTKA CENTRÁLNÍ ŘÍDICÍ JEDNOTKA WIFI VYSÍLACÍ PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ DALI V nutno objednat zvlášť Příslušenství LANKOVÝ ZÁVĚS BEZ PŘÍVODU (120 cm) LANKOVÝ ZÁVĚS S PŘÍVODEM 3 0,75 mm 2 (120 cm) SPOJKA PRO TŘÍFÁZOVÉ PRŮBĚŽNÉ ZAPOJENÍ PROPOJOVACÍ KABEL nutno objednat zvlášť SPECIÁLNÍ VERZE NA VYŽÁDÁNÍ: BAREVNÉ PODÁNÍ 90 TEPLOTA CHROMATIČNOSTI Kontaktujte prosím obchodní tým společnosti Beghelli-Elplast,a.s 14

15 PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ SD Y PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ BUDOV PRO JEDNOTLIVÉ PŘIPOJENÍ K JEDNOTCE SMARTDRIVER INTELIGENTNÍ FOTOSENZOR (DODÁVANÉ S SD VERZEMI) Senzor Autodimmer Senzor Autodimmer 1. Denní světlo 2. Dynamické osvětlení 3. Rozhraní pro smartphone Programovací a ovládací software pro svítidla PŘISAZENÁ A ZÁVĚSNÁ ZÁVĚSNÁ MONTÁŽ SAMOSTATNÁ ZÁVĚSNÁ MONTÁŽ PROPOJOVACÍ LANKOVÝ ZÁVĚS BEZ PŘÍVODU (120 cm) nutno objednat zvlášť LANKOVÝ ZÁVĚS S PŘÍVODEM 3 0,75 mm 2 (120 cm) nutno objednat zvlášť PROPOJOVACÍ KABEL nutno objednat zvlášť SPOJKA PRO TŘÍFÁZOVÉ PRŮBĚŽNÉ ZAPOJENÍ nutno objednat zvlášť NOUZOVÝ ECOLED/LED OPTIKA DARK LIGHT IP EM ECO LED SE 1N RM nutno objednat zvlášť EM LED AT SE 1N nutno objednat zvlášť EM LED LG SE/SA 1/3H nutno objednat zvlášť EM LED LGFM SE/SA 1/3H nutno objednat zvlášť Křivka svítivosti INVERTER NOUZOVÉ VERZE S LED INVERTEREM INVERTER PLUG&LIGHT LED SE/SA 1H 20-60V nutno objednat zvlášť INVERTER PLUG&LIGHT LED SE/SA 3H 20-60V nutno objednat zvlášť INVERTER LED AT/LG 6W 55V 123H nutno objednat zvlášť INVERTER LED AT/LG 8W 55V 123H nutno objednat zvlášť INVERTER EXT AT/LG 15W 55V 0, H LTO nutno objednat zvlášť INVERTER EXT AT/LG 15W 55V 0, H LiFe nutno objednat zvlášť Nouzové invertery LG lze přeměnit na LGFM pomocí příslušenství kód TR AT LG LGFM P236/258 LED SmartDriver Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm lm/w EEC Balení 2 36 P236SD CEILING LED 2x36 SD 4000K > A P258SD CEILING LED 2x58 SD 4000K > A

16 SMARTDRIVER Lens Fila LED Interiérové svítidlo Toto svítidlo je navrženo pro montáž do kontinuálních řad pomocí příslušné spojovací sady pro mechanické připojení a propojovací kabeláží. Je ideální pro osvětlení velkých ploch, jako jsou maloobchody a supermarkety. Pro nouzové provedení při případném výpadku elektrické energie lze svítidlo osadit LED inverterem, který se nainstaluje do svítidla a napájí hlavní LED osvětlení. NO FLICKER IP40 IK05 UV-OIL 650 C B TECHNICKÁ DATA Ekvivalent* 2 18 W, 2 36 W, 2 80 W Jmenovité napětí SD verze: V AC 50/60 Hz V DC ED verze: 230 V AC ±10 % 50 Hz Normy EN , EN , EN (základní požadavky), EN (fotobiologické nebezpečí) Stupeň krytí IP40**** Pracovní teplota C Montáž stropní, závěsná Těleso lakovaný ocelový plech RAL 9003 Reflektor transparentní PMMA UGR <19 Difuzér mikroprizmatické tvrzené sklo Zapojení SD verze: elektronický SD (cos j 0,96) stmívatelný LED driver ED verze: elektronický SD (cos j 0,95) MTFB h napájecího zdroje** Pokles > h (L80B20) světelného toku** Stabilita barvy 3 SDCM světla * Referenční výkon pro účely porovnání se zářivkami ** Platí pro teplotu okolí 25 C. **** Stupeň krytí je stanoven pro montáž samostatného svítidla. W* Rozměry (mm) Hmotnost L L1 B H max. kg , , ,5 Příslušenství dodáváno včetně INTELIGENTNÍ FOTOSENZOR OPTICOM SPOJKA PRO PRŮBĚŽNOU MONTÁŽ STROPNÍ DRŽÁKY (2 ks) Příslušenství L1 nutno objednat zvlášť LENS FILA SPOJKA L LANKOVÝ ZÁVĚS 1,5 m LANKOVÝ ZÁVĚS 3 m 20134*** LENS FILA SPOJKA (JEN PRO ZAPOJENÍ DO T A DO KŘÍŽE) LENS FILA VOLNÝ 600 5P LENS FILA VOLNÝ P LENS FILA VOLNÝ P LENS FILA ČELO + PRŮCHODKA LENS FILA ČELO BEZ PRŮCHODKY SVORKOVNICE 5P F P SVORKOVNICE 5P M 2.5 SF PHOENIX SVORKOVNICE 2X5P F 2.5 SF PHOENIX SVORKOVNICE S KABELÁŽÍ 5P SAMICE (ZÁSUVKA) SVORKOVNICE S KABELÁŽÍ 5P 2 SAMICE (ZÁSUVKA) SVORKOVNICE S KABELÁŽÍ 5P SAMEC (VIDLICE) SAMICE (ZÁSUVKA) SVORKOVNICE S KABELÁŽÍ 5P SAMICE (ZÁSUVKA) 2 SAMICE (ZÁSUVKA) L H Množství svítidel na jednu fázi v souvislé řádě Výkon N Průřez kabelu Příkon Délka řady [m] W 230 V AC mm V AC , , , SPECIÁLNÍ VERZE NA VYŽÁDÁNÍ: BAREVNÉ PODÁNÍ 90 TEPLOTA CHROMATIČNOSTI Kontaktujte prosím obchodní tým společnosti Beghelli-Elplast,a.s Systém řízení osvětlení nutno objednat zvlášť CENTRÁLNÍ ŘÍDICÍ JEDNOTKA CENTRÁLNÍ ŘÍDICÍ JEDNOTKA WIFI VYSÍLACÍ PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ DALI V 16

17 PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ SD Y PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ BUDOV PRO JEDNOTLIVÉ PŘIPOJENÍ K JEDNOTCE SMARTDRIVER INTELIGENTNÍ FOTOSENZOR 1. Senzor Autodimmer Senzor Autodimmer Denní světlo 2. Dynamické osvětlení 3. Rozhraní pro smartphone Programovací a ovládací software pro svítidla PŘISAZENÁ A ZÁVĚSNÁ Účinnost a stmívání Nárůst světelné účinnosti (lm/w) a životnost svítidla, se může výrazně lišit v závislosti na úrovni stmívání, na kterou je nastaveno. Za předpokladu průměrné úrovně stmívání ve výši 50 % světelného toku, můžete získat následující údaje o svítidle: Stmívání 50 % Životnost svítidla +40 % Světelná účinnost +10 % Křivka svítivosti INVERTER NOUZOVÉ VERZE S LED INVERTEREM TR AT LG LGFM INVERTER PLUG&LIGHT LED SE/SA 1H 20-60V nutno objednat zvlášť INVERTER PLUG&LIGHT LED SE/SA 3H 20-60V nutno objednat zvlášť INVERTER LED AT/LG 6W 55V 123H nutno objednat zvlášť INVERTER LED AT/LG 8W 55V 123H nutno objednat zvlášť INVERTER EXT AT/LG 15W 55V 0, H LTO nutno objednat zvlášť INVERTER EXT AT/LG 15W 55V 0, H LiFe nutno objednat zvlášť Nouzové invertery LG lze přeměnit na LGFM pomocí příslušenství kód Lens Fila LED SmartDriver Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm lm/w EEC Balení 2 18 LF218SD LENS FILA LED 2x18 SD A LF236SD LENS FILA LED 2x36 SD A LF280SD LENS FILA LED 2x80 SD A++ 1 Lens Fila LED Eco Driver Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm lm/w EEC Balení 2 18 LF218ED LENS FILA LED 2x18 ED A LF236ED LENS FILA LED 2x36 ED A LF280ED LENS FILA LED 2x80 ED A

18 Lens Fila LED připojení čel a spoje LENS FILA SPOJKA L *** 50 mm *** 117 mm LENS FILA SPOJKA L LENS FILA ČELO S PRŮCHODKOU LENS FILA ČELO BEZ PRŮCHODKY LENS FILA ČELO + PRŮCHODKA LENS FILA ČELO BEZ PRŮCHODKY LENS FILA SPOJKA LENS FILA VOLNÝ P LENS FILA SPOJKA LENS FILA VOLNÝ 600 5P LENS FILA VOLNÝ P LENS FILA VOLNÝ P B L1 L H Rozměry (mm) Hmotnost L L1 B H max. kg , , ,5 18

19 SVORKOVNICE 5P F P5.08 SVORKOVNICE 5P M 2.5 SF PHOENIX SVORKOVNICE 5P F P SVORKOVNICE 5P M 2.5 SF PHOENIX SVORKOVNICE 2X5P F 2.5 SF PHOENIX SVORKOVNICE S KABELÁŽÍ 5P SAMICE (ZÁSUVKA) SVORKOVNICE 2X5P F 2.5 SF PHOENIX SVORKOVNICE S KABELÁŽÍ 5P SAMICE (ZÁSUVKA) SVORKOVNICE S KABELÁŽÍ 5P 2 SAMICE (ZÁSUVKA) SVORKOVNICE S KABELÁŽÍ 5P SAMEC (VIDLICE) SAMICE (ZÁSUVKA) SVORKOVNICE S KABELÁŽÍ 5P 2 SAMICE (ZÁSUVKA) SVORKOVNICE S KABELÁŽÍ 5P SAMEC (VIDLICE) SAMICE (ZÁSUVKA) SVORKOVNICE S KABELÁŽÍ 5P SAMICE (ZÁSUVKA) 2 SAMICE (ZÁSUVKA) SVORKOVNICE S KABELÁŽÍ 5P SAMICE (ZÁSUVKA) 2 SAMICE (ZÁSUVKA) 19

20 Různé komponenty pro vytváření osvětlovacích linií a struktur F F F F 2F 2F M 2F M 2F M 2F LF280 LF280 2F LF280 LF280 M LF280 2F M LF280 LF280 LF280 M SAMOSTATNÉ SVÍTIDLO NAPÁJENÉ Z BOKU OSVĚTLOVACÍ LINIOVÁ KONFIGU- RACE NAPÁJENÁ Z BOKU M OSVĚTLOVACÍ LINIOVÁ KONFIGU- RACE NAPÁJENÁ UPROSTŘED F V F V M M F F 2 LF280 F V 2F SAMOSTATNÉ SVÍTIDLO NAPÁJENÉ UPROSTŘED LF280 F M 2F F V F

21 LEGENDA F ZÁSUVKA (SAMICE) 2F DVOJITÁ ZÁSUVKA (SAMICE) M VIDLICE (SAMEC) SPOJKA PRO PRŮBĚŽNOU MONTÁŽ (DODÁ- VÁNO VČETNĚ), JE POTŘEBA ODSTRANIT 230V M LF280 2F M F M KONFIGURACE L90 NAPÁJENÁ Z BOKU LF280 2F F LF280 M V F F 2 M KONFIGURACE L90 NAPÁJENÁ UPROSTŘED LF280 2F

22 Různé komponenty pro vytváření osvětlovacích linií a struktur V M LF280 KONFIGURACE X NAPÁJENÁ Z BOKU 2F F LF280 M M LF280 2F M 2F F 1x x x

23 LEGENDA F ZÁSUVKA (SAMICE) 2F DVOJITÁ ZÁSUVKA (SAMICE) M VIDLICE (SAMEC) SPOJKA PRO PRŮBĚŽNOU MONTÁŽ (DODÁ- VÁNO VČETNĚ), JE POTŘEBA ODSTRANIT SPOJKA PRO DOKONČENÍ MONTÁŽE DO TVARU T A KŘÍŽE (NUTNO OBJEDNAT ZVLÁŠŤ, KÓD 20134) M LF280 KONFIGURACE X NAPÁJENÁ Z BOKU 2F F LF280 M M LF280 2F M 2F 230V 2F 1x x

24 Různé komponenty pro vytváření osvětlovacích linií a struktur V M LF280 KONFIGURACE X NAPÁJENÁ Z BOKU 2F F LF280 M 2x20134 M M M 2F 2F F LF280 1x x x F LF280 2F

25 LEGENDA F ZÁSUVKA (SAMICE) 2F DVOJITÁ ZÁSUVKA (SAMICE) M VIDLICE (SAMEC) SPOJKA PRO PRŮBĚŽNOU MONTÁŽ (DODÁ- VÁNO VČETNĚ), JE POTŘEBA ODSTRANIT SPOJKA PRO DOKONČENÍ MONTÁŽE DO TVARU T A KŘÍŽE (NUTNO OBJEDNAT ZVLÁŠŤ, KÓD 20134) M LF280 KONFIGURACE X NAPÁJENÁ UPROSTŘED 2F F LF280 M M LF280 2F 2x20134 M M 2F 230V F 2F 1x x20145 LF280 2F

26 Rail System LED Třífázový napájecí lištový systém TECHNICKÁ DATA Ekvivalent* 2 18, 2 80 W Jmenovité napětí V AC 50/60 Hz V DC Normy EN ,EN , EN (základní požadavky), EN (fotobiologický bez rizika) Stupeň krytí IP40 SMARTDRIVER 9000 lumen Lištový propojovací systém LED, který splňuje všechny požadavky moderního a úsporného osvětlení. Rychlá a jednoduchá instalace. Patentovaný optický systém je tvořen PMMA difuzérem se 7 různými optikami. Díky dokonalému systému natáčení, vysoké účinnosti a variabilitě re - flektorů je systém vhodný zejména pro osvětlení výstavních ploch, butiků, muzeí, obchodních center, ale i přednáškových sálů, restaurací, vestibulů, recepcí a dalších veřejných prostor. Pro nouzové provedení je jako příslušenství ke svítidlu možno objednat LED inverter, který se nainstaluje do tělesa svítidla a napájí hlavní LED osvětlení při přerušení dodávky elektrické energie. IP40 IK05 NO FLICKER 650 C Okolní teplota -20 C +40 C Montáž přisazená, závěsná s ocelovým lanem, závěsná s řetězem, stropní montáž na stropní lištu nebo lištu se speciálními sloty Zapojení SELV elektronický SD (cos j 0,96) stmívatelný LED driver Těleso tlakový odlitek z hliníku v barvě RAL 9010 Difuzér transparentní PMMA Optika 7 různých optik podle potřeb MTFB h napájecího zdroje** Pokles > (L80B20) světelného toku** Stabilita barvy 3 SDCM světla Rozměry (mm) Hmotnost W L B H kg , ,7 * Referenční výkon pro účely porovnání se zářivkami ** Platí pro teplotu okolí 25 C. INVERTER NOUZOVÉ VERZE S LED INVERTEREM INVERTER PLUG&LIGHT LED SE/SA 1H 20-60V nutno objednat zvlášť INVERTER PLUG&LIGHT LED SE/SA 3H 20-60V nutno objednat zvlášť INVERTER LED AT/LG 6W 55V 123H nutno objednat zvlášť INVERTER LED AT/LG 8W 55V 123H nutno objednat zvlášť INVERTER EXT AT/LG 15W 55V 0, H LTO nutno objednat zvlášť INVERTER EXT AT/LG 15W 55V 0, H LiFe nutno objednat zvlášť Nouzové invertery LG lze přeměnit na LGFM pomocí příslušenství kód TR AT LG LGFM Systém řízení osvětlení CENTRÁLNÍ ŘÍDICÍ JEDNOTKA CENTRÁLNÍ ŘÍDICÍ JEDNOTKA WIFI VYSÍLACÍ PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ DALI V PRO INTELIGENTNÍ FOTOSENZOR OPTICOM nutno objednat zvlášť SPECIÁLNÍ VERZE NA VYŽÁDÁNÍ: BAREVNÉ PODÁNÍ Ra 90 JINÁ TEPLOTA CHROMATIČNOSTI VERZE IP54 Kontaktujte obchodní tým společnosti Beghelli-Elplast,a.s. 26

27 PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ INTELIGENTNÍ Y PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ BUDOV PRO JEDNOTLIVÉ PŘIPOJENÍ K JEDNOTCE SMARTDRIVER INTELIGENTNÍ FOTOSENZOR 1. Autodimmer Autodimmer Denní osvětlení 2. Dynamické osvětlení 3. Rozhraní smartphone Programovací a řídicí systém zařízení PŘISAZENÁ MONTÁŽ NA STROP PŘISAZENÁ A ZÁVĚSNÁ STROPNÍ DRŽÁK nutno objednat zvlášť ZÁVĚSNÁ MONTÁŽ KONCOVÉ ČELO LANKOVÝ ZÁVĚS 3M nutno objednat zvlášť ŘETÍZKOVÝ ZÁVĚS 3M nutno objednat zvlášť KONCOVÉ ČELO nutno objednat zvlášť KONCOVÉ ČELO DOUBLE OPTIC (k použití s optikou 120 ) nutno objednat zvlášť PŘISAZENÁ MONTÁŽ NA STROP NAPÁJECÍ SYSTÉM STROPNÍ DRŽÁK SE SPECIÁLNÍ LAMELOU nutno objednat zvlášť NAPÁJECÍ SYSTÉM 7ŽÍLOVÝ nutno objednat zvlášť KRYTY KRYT LIŠTY PC 1500 nutno objednat zvlášť KRYT LIŠTY PC 600 nutno objednat zvlášť 27

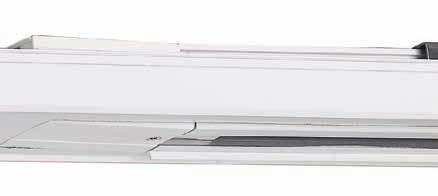

28 Základní komponenty Napájecí lištový systém Rail LED je velmi univerzální světelný systém vhodný pro všechny typy použití. 1 1 Na napájecí lištu nosného systému lze napojit výkonné LED reflektory Zoom LED a Expo LED Hlavní komponenty systému: 1 Závěsné prvky a stropní montáž 2 Nosný profil s kabeláží (0,6 m a 1,5 m) 3 Světelný modul LED SD (0,6 m a 1,5 m) 4 Propojovací modul s kabeláží (1,5 m) 5 Napájecí část 6 Koncové čelo 7 Připojovací moduly: 2-, 3-, 4cestné spoje 8 Modul pro senzor (0,6 m) 28

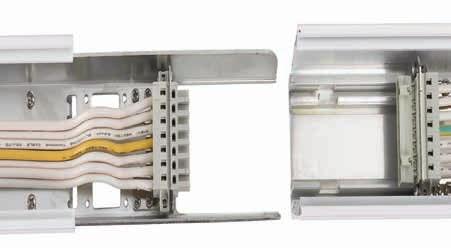

29 2 3 PŘISAZENÁ A ZÁVĚSNÁ 2 Nosná lišta osazená propojovacími konektory pro velmi rychlou montáž celého systému 3 Světelné moduly LED SD v nabídce je 7 odlišných typů optik s různým vyzařovacím úhlem. Instalace zacvaknutím do nosné lišty

30 Světelný modul SD Rail System LED L B H Rozměry (mm) Hmotnost W L B H kg , ,8 Světelný modul SD Výkon W SmartDriver Příkon LED Teplota Příkon Svět. tok LED Svět. tok Optika W chrom. K CRI max. W N LED lm (Tj = 25 C) svítidla lm lm/w EEC Balení RAIL LED 2x WD SD 4K široká (90 ) >80 65 (56*) A++ 1/ RAIL LED 2x SP SD 4K ostrá (25 ) >80 65 (56*) A++ 1/ RAIL LED 2x NR SD 4K úzká (60 ) >80 65 (56*) A++ 1/ RAIL LED 2x DS SD 4K dvojitě asym >80 65 (56*) A++ 1/ RAIL LED 2x RS SD 4K asym. vpravo >80 65 (56*) A++ 1/ RAIL LED 2x LS SD 4K asym. vlevo >80 65 (56*) A++ 1/ RAIL LED 2x DA SD 4K plochá (120 ) >80 65 (56*) A++ 1/ RAIL LED 2x WD SD 4K široká (90 ) > A++ 1/ RAIL LED 2x SP SD 4K ostrá (25 ) > A++ 1/ RAIL LED 2x NR SD 4K úzká (60 ) > A++ 1/ RAIL LED 2x DS SD 4K dvojitě asym > A++ 1/ RAIL LED 2x RS SD 4K asym. vpravo > A++ 1/ RAIL LED 2x LS SD 4K asym. vlevo > A++ 1/ RAIL LED 2x DA SD 4K plochá (120 ) > A++ 1/10 * V případě napájení 110 V AC dojde k automatickému snížení příkonu, což vede také ke snížení světelného toku. ZÁVĚSNÁ MONTÁŽ MONTÁŽNÍ SYSTÉM 30

31 cd/klm 105 Rail System 80W 120 kód odlišná optika C0-C180 C90-C270 PŘISAZENÁ A ZÁVĚSNÁ cd/klm 105 Rail System 80W 90 kód cd/klm 105 Rail System 80W 25 kód cd/klm 105 Rail System 80W 60 kód cd/klm 105 Rail System 80W dvojitě ASYM kód C0-C180 C90-C C0-C180 C90-C C0-C180 C90-C C0-C180 C90-C270 cd/klm Rail System 80W ASYM vpravo kód cd/klm Rail System 80W ASYM vlevo kód ASYMETRICKÝ ÚHEL VPRAVO ASYMETRICKÝ ÚHEL VLEVO C0-C180 C90-C C0-C180 C90-C270 31

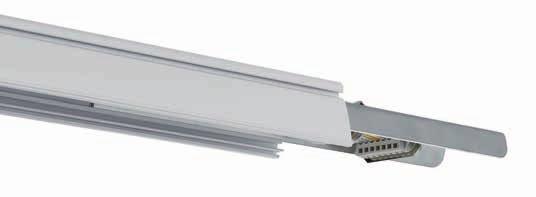

32 Nosná lišta s kabeláží Součást konstrukce Je vybaven rychlým připojovacím systémem pro extrémně rychlou instalaci. Namontován přednostně před ostatními součástmi, tvoří nosnou konstrukci systému. Instalace v nepřetržité řadě. L B L B koncovka EC koncovka CC Jednoduchá koncovka EC boční vkládání Model Průřez kabelu Rozměry (mm) Hmotnost Balení mm mm 2 L B kg RAIL WIRE EC 2, ,4 0,7 1/ RAIL WIRE EC 2, ,4 1,4 1/ RAIL WIRE EC / RAIL WIRE EC /10 Dvojitá koncovka CC boční vkládání s centráním napájením (shora) Model Průřez kabelu Rozměry (mm) Hmotnost Balení mm mm 2 L B kg RAIL WIRE CC 2, ,4 1,4 1/ RAIL WIRE CC / RAIL WIRE CC /10 K napájení shora bude stačit jedna kolejnice DC, která bude dodávat energii do všech koncovek CC v obou směrech. Světelné moduly v souvislé řadě Výkon Délka Průřez kabelu Počet svítidel Počet svítidel Délka v řadě (m) Délka v řadě (m) W mm mm V AC 110 V AC 230 V AC 110 V AC , , Elektrifikovaná lišta se skládá ze 3 fází + 2, které mohou být použity k napájení nouzového osvětlení na BUS (DALI nebo Logica). Rozteč upevňovacích bodů mm max mm 32

33 PROPOJOVACÍ MONTÁŽ DO SOUVISLÉ ŘADY Lištový modul Součást konstrukce PŘISAZENÁ A ZÁVĚSNÁ Montáž na třífázový napájecí lištový systém Zoom LED nebo Expo LED. Rozměry (mm) Hmotnost L B H kg ,7 L Dvojitý lištový modul B Balení ks H SPOT RAIL WIRE 1/ SPOT RAIL WIRE 1/10 Inteligentní fotosenzor Součást konstrukce Inteligentní fotosenzor umožňuje komunikaci pro řízení Opticom, Autodimmer denní osvětlení a Autodimmer dynamické osvětlení. Svítidla musí být osazena radiovým modulem pro systém řízení osvětlení (15022). Rozměry (mm) Hmotnost L B H kg ,7 L Inteligentní fotosenzor B Balení ks RAIL AUTODIMMER OPTICOM H 33

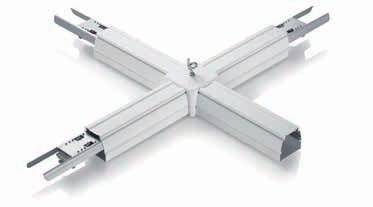

34 Propojovací prvky a příslušenství KONCOVKA NAPÁJENÍ RAIL TESTATA ALIMENT. 7 WIRE PROPOJOVACÍ SPOJKA L RAIL L INL OUTR 7 WIRE RAIL L INR OUTL 7 WIRE PROPOJOVACÍ SPOJKA T RAIL T 1INL 2OUTR 7 WIRE RAIL T 1INR 2OUTL 7 WIRE PROPOJOVACÍ SPOJKA X RAIL X 1 IN 3OUT 7 WIRE RAIL X POWER 4OUT 7 WIRE 34

35 RAIL L POWER 2OUT 7 WIRE PŘISAZENÁ A ZÁVĚSNÁ RAIL T 1INC 2OUTS 7 WIRE RAIL T POWER 3OUT 7 WIRE 35

36 SMARTDRIVER Varianta SD Atomic LED Vestavné LED svítidlo samostatné / propojovací (v provedení 1,2 m /1,5 m /2,3 m /2,9 m) Varianta ED Svítidlo má velmi dobrou vyzařovací charakteristiku, která zaručují vysoký komfort osvětlení a je ideální pro užití v restauracích, obchodech, hotelech, finančních institucích, chodbách a schodištích. Těleso je vyrobeno z eloxovaného hliníkového profilu s ocelovými koncovými čely. S polomatným plastovým difuzérem nebo mikroprismatickým optickým systémem. Pro nouzové provedení při případném výpadku elektrické energie lze svítidlo osadit LED inverterem, který se nainstaluje do svítidla a napájí hlavní LED osvětlení. TECHNICKÁ DATA NO FLICKER IK05 IP40 Ekvivalent* 2 36, 2 58, 2 80 W Jmenovité napětí SD verze: V AC 50/60 Hz V DC ED verze: 230 V AC ±10 % 50 Hz B H L Ĺ Normy EN , EN , EN (základní požadavky), EN (fotobiologické nebezpečí) Stupeň krytí IP40 Okolní teplota -20 C +40 C Montáž Vestavná montáž do sádrokartonu SAMOSTATNÁ (součástí svítidla jsou koncová čela), vestavná montáž do sádrokartonu PROPOJOVACÍ (koncová čela nutno objednat zvlášť) Těleso Eloxovaný hliníkový profil a ocelová čela lakovaná na šedo Difuzér Plastový polomatný nebo mikroprizmatický optický systém Zapojení SD verze: SmartDriver (cos j 0,96) ED verze: Eco Driver (cos j 0,95) SmartDriver W Rozměry (mm) Hmotnost L (jen profil) L (i s čely) B H kg 2 36 SD , SD , SD ,0 (2 ) 2 36 SD ,0 (2 ) 2 80 SD ,0 Verze (2 ) 2 36 SD a (2 ) 2 80 SD obsahují 2 SD a 2 OPTICOM. Eco Driver W Rozměry (mm) Hmotnost L (jen profil) L (i s čely) B H kg 2x ,5 2x ,5 2x ,0 (2 ) ,0 (2 ) ,0 MTFB h napájecího zdroje** Pokles > h (L80B20) světelného toku** Stabilita barvy 3 SDCM světla * Referenční výkon pro účely porovnání se zářivkami ** Platí pro teplotu okolí 25 C. Účinnost a stmívání Nárůst světelné účinnosti (lm/w) a životnost svítidla, se může výrazně lišit v závislosti na úrovni stmívání, na kterou je nastaveno. Za předpokladu průměrné úrovně stmívání ve výši 50 % světelného toku, můžete získat následující údaje o svítidle: Stmívání 50 % Životnost svítidla +40 % Světelná účinnost +15 % Systém řízení osvětlení CENTRÁLNÍ ŘÍDICÍ JEDNOTKA CENTRÁLNÍ ŘÍDICÍ JEDNOTKA WIFI VYSÍLACÍ PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ DALI V nutno objednat zvlášť SPECIÁLNÍ VERZE NA VYŽÁDÁNÍ: BAREVNÉ PODÁNÍ 90 TEPLOTA CHROMATIČNOSTI Kontaktujte prosím obchodní tým společnosti Beghelli-Elplast,a.s Příslušenství dodáváno včetně (pro SD verzi) INTELIGENTNÍ FOTOSENZOR OPTICOM Příslušenství nutno objednat zvlášť KONCOVÉ ČELO (1 ks) PRO VESTAVNOU VERZI PROPOJOVACÍ SPOJKA PRO PROPOJOVANÁ SVÍTIDLA 36

37 PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ SD Y PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ BUDOV PRO JEDNOTLIVÉ PŘIPOJENÍ K JEDNOTCE SMARTDRIVER INTELIGENTNÍ FOTOSENZOR Senzor Autodimmer Senzor Autodimmer 1. Denní světlo 2. Dynamické osvětlení 3. Rozhraní pro smartphone Programovací a ovládací software pro svítidla INVERTER NOUZOVÉ VERZE S LED INVERTEREM TR AT LG LGFM INVERTER PLUG&LIGHT LED SE/SA 1H 20-60V nutno objednat zvlášť INVERTER PLUG&LIGHT LED SE/SA 3H 20-60V nutno objednat zvlášť INV LED AT/LG 6W 55V 123H nutno objednat zvlášť INV LED LGFM 6W 55V 123H nutno objednat zvlášť INVERTER LED AT/LG 8W 55V 123H nutno objednat zvlášť VESTAVNÁ Atomic LED [ l ] cd/1 000 lm C0 C180 C90 C270 Křivka svítivosti SmartDriver Samostatná montáž Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm lm/w EEC Balení 2 36 A CMSD Atomic LED 2x36 SD 4000K 1,2m > A A CWSD Atomic LED 2x36 SD 4000K 1,2m > A A CMSD Atomic LED 2x58 SD 4000K 1,2m > A A CWSD Atomic LED 2x58 SD 4000K 1,2m > A A CMSD Atomic LED 2x80 SD 4000K 1,5m > A A CWSD Atomic LED 2x80 SD 4000K 1,5m > A+ 1 (2 ) 2 36 A CMSD Atomic LED (2x)2x36 SD 4000K 2,3m > A+ 1 (2 ) 2 36 A CWSD Atomic LED (2x)2x36 SD 4000K 2,3m > A+ 1 (2 ) 2 80 A CMSD Atomic LED (2x)2x80 SD 4000K 2,9m > A+ 1 (2 ) 2 80 A CWSD Atomic LED (2x)2x80 SD 4000K 2,9m > A+ 1 Propojovací montáž Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm lm/w EEC Balení 2 36 A CMSD Atomic LED 2x36 SD 4000K 1,2m > A A CWSD Atomic LED 2x36 SD 4000K 1,2m > A A CMSD Atomic LED 2x58 SD 4000K 1,2m > A A CWSD Atomic LED 2x58 SD 4000K 1,2m > A+ 1 Atomic LED Eco Driver Samostatná montáž Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm lm/w EEC Balení 2 36 A CM Atomic LED 2x K 1,2m > A A CW Atomic LED 2x K 1,2m > A A CM Atomic LED 2x K 1,2m > A A CW Atomic LED 2x K 1,2m > A A CM Atomic LED 2x K 1,5m > A A CW Atomic LED 2x K 1,5m > A+ 1 (2 ) 2 36 A CM Atomic LED (2x)2x K 2,3m > A+ 1 (2 ) 2 36 A CW Atomic LED (2x)2x K 2,3m > A+ 1 (2 ) 2 80 A CM Atomic LED (2x)2x K 2,9m > A+ 1 (2 ) 2 80 A CW Atomic LED (2x)2x K 2,9m > A+ 1 Propojovací montáž Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm lm/w EEC Balení 2 36 A CM Atomic LED 2x K 1,2m > A A CW Atomic LED 2x K 1,2m > A A CM Atomic LED 2x K 1,2m > A A CW Atomic LED 2x K 1,2m > A+ 1 * Referenční výkon pro účely porovnání se zářivkami; M polomatný difuzér, W mikroprisma 37

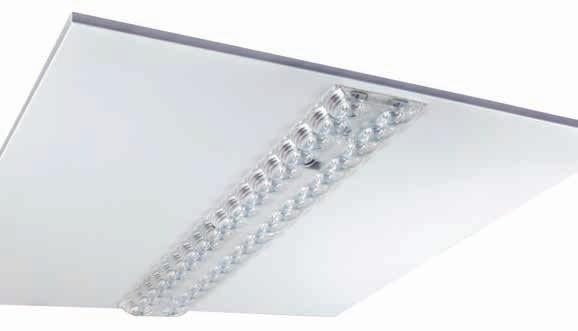

38 Lens Panel LED Přisazené, závěsné, vestavné LED svítidlo Lens Panel LED je primárně určen pro vestavnou montáž do podhledových stropů M600, Svítidlo disponuje jedním z nejtenčích profilů na trhu (8 mm). Vybavené elektronickým SmartDriverem nebo Eco Driverem s vysokou účinností (> 125 lm/w). Optická část je tvořena multi-lentikulárními čočkami s vysokou propustností. Snížení efektu oslnění (UGR < 19) při zachování stejné účinnosti osvětlení. Pro nouzové provedení při výpadku elektrické energie je ke svítidlu možno objednat LED inverter, který se nainstaluje do tělesa svítidla a napájí hlavní LED osvětlení. UGR <19 SMARTDRIVER 4400 lumen DARK LIGHT NO FLICKER IP20 IP40 IK C TECHNICKÁ DATA Ekvivalent* 4 18 W Jmenovité napětí SD verze: V AC 50/60 Hz V DC ED verze: 230 V AC ±10 % 50 Hz Normy EN , EN , EN (základní požadavky) EN Stupeň krytí IP40 viditelná část, IP20 vestavěná část Okolní teplota -20 C +40 C Montáž vestavná (M600), přisazená, závěsná Zapojení SD verze: SmartDriver (cos j 0,96) stmívatelný LED driver ED verze: Eco Driver (cos j 0,95) Těleso pozinkovaný ocelový plech RAL 9003 Optika transparentní plexisklo Reflektor UGR<19 L<3 000 cd/mq 65 MTFB h napájecího zdroje** Pokles > (L80B20) světelného toku** Stabilita barvy 3 SDCM světla * Referenční výkon pro účely porovnání se zářivkami ** Platí pro teplotu okolí 25 C. Verze Rozměry (mm) Hmotnost L B H H1 (ED) H2 (SD) kg ,5 Příslušenství dodáváno včetně INTELIGENTNÍ FOTOSENZOR OPTICOM Příslušenství SADA PRO ZÁVĚSNOU MONTÁŽ ADAPTÉR PRO PŘISAZENOU MONTÁŽ 600X600 (nezbytné pro verze SD nebo s inverterem Plug & Light) nutno objednat zvlášť Systém řízení osvětlení CENTRÁLNÍ ŘÍDICÍ JEDNOTKA CENTRÁLNÍ ŘÍDICÍ JEDNOTKA WIFI VYSÍLACÍ PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ DALI V nutno objednat zvlášť 38

39 PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ SD Y PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ BUDOV PRO JEDNOTLIVÉ PŘIPOJENÍ K JEDNOTCE SMARTDRIVER INTELIGENTNÍ FOTOSENZOR Senzor Autodimmer Senzor Autodimmer 1. Denní světlo 2. Dynamické osvětlení 3. Rozhraní pro smartphone Programovací a ovládací software pro svítidla ZÁVĚSNÁ MONTÁŽ VESTAVNÁ MONTÁŽ PŘISAZENÁ MONTÁŽ MULTI-LENTIKULÁRNÍ OPTIKA VESTAVNÁ sada pro závěsnou montáž adaptér pro přisaz. montáž 600x600 pouze pro model SD INVERTER NOUZOVÉ VERZE S LED INVERTEREM TR AT LG LGFM INVERTER PLUG&LIGHT LED SE/SA 1H 20-60V IP65 nutno objednat zvlášť INVERTER PLUG&LIGHT LED SE/SA 3H 20-60V IP65 nutno objednat zvlášť 19355* INVERTER LED LG 6W 55V 123H nutno objednat zvlášť 19372* INVERTER LED LG 8W 55V 123H nutno objednat zvlášť 19390* INVERTER EXT AT/LG 15W 55V 0, H LTO nutno objednat zvlášť 19391* INVERTER EXT AT/LG 15W 55V 0, H LiFe nutno objednat zvlášť *Kryt inverteru IP65 (kód 19376) je nutný pro instalaci modulu LGFM Křivka svítivosti Účinnost a stmívání Nárůst světelné účinnosti (lm/w) a životnost svítidla, se může výrazně lišit v závislosti na úrovni stmívání, na kterou je nastaveno. Za předpokladu průměrné úrovně stmívání ve výši 50 % světelného toku, můžete získat následující údaje o svítidle: Stmívání 50 % Životnost svítidla +40 % Světelná účinnost +15 % SPECIÁLNÍ VERZE NA VYŽÁDÁNÍ: INDEX BAREVNÉHO PODÁNÍ 90, JINÁ TEPLOTA CHROMATIČNOSTI NA VYŽÁDÁNÍ Kontaktujte prosím obchodní tým společnosti Beghelli-Elplast,a.s Lens Panel UGR <19 * Referenční výkon pro účely porovnání se zářivkami SmartDriver Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm EEC lm/w Balení 4 18 LP418SD LENS PAN 418 M600 UGR19 SD 4K > A /3 Lens Panel UGR <19 Eco Driver Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm EEC lm/w Balení 4 18 LP418ED LENS PAN 418 M600 UGR19 ED4K > A /3 39

40 Lens Panel LED Přisazené, závěsné, vestavné LED svítidlo Lens Panel LED je primárně určen pro vestavnou montáž do podhledových stropů M600. Svítidlo disponuje jedním z nejtenčích profilů na trhu (8 mm). Vybavené elektronickým SmartDriverem nebo Eco Driverem s vysokou účinností (> 125 lm/w). Optická část je tvořena multi-lentikulárními čočkami s vysokou propustností. Snížení efektu oslnění (UGR < 19) při zachování stejné účinnosti osvětlení. Pro nouzové provedení při výpadku elektrické energie je ke svítidlu možno objednat LED inverter, který se nainstaluje do tělesa svítidla a napájí hlavní LED osvětlení. UGR <19 SMARTDRIVER 7000 lumen DARK LIGHT NO FLICKER IP20 IP40 IK C TECHNICKÁ DATA Ekvivalent* 2 36, 2 58 W Jmenovité napětí SD verze: V AC 50/60 Hz V DC ED verze: 230 V AC ±10 % 50 Hz Normy EN , EN , EN (základní požadavky) EN Stupeň krytí IP40 viditelná část, IP20 vestavěná část Okolní teplota -20 C +40 C Montáž vestavná (M600), přisazená, závěsná Zapojení SD verze: SmartDriver (cos j 0,96) stmívatelný LED driver ED verze: Eco Driver (cos j 0,95) Těleso pozinkovaný ocelový plech RAL 9003 Optika transparentní plexisklo Reflektor UGR<19 L<3 000 cd/mq 65 MTFB h napájecího zdroje** Pokles > (L80B20) světelného toku** Stabilita barvy 3 SDCM světla * Referenční výkon pro účely porovnání se zářivkami ** Platí pro teplotu okolí 25 C. Příslušenství SADA PRO ZÁVĚSNOU MONTÁŽ ADAPTÉR PRO PŘISAZENOU MONTÁŽ 300x1200 (nezbytné pro verze SD nebo s inverterem Plug & Light) Systém řízení osvětlení CENTRÁLNÍ ŘÍDICÍ JEDNOTKA CENTRÁLNÍ ŘÍDICÍ JEDNOTKA WIFI VYSÍLACÍ PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ DALI V L Verze Rozměry (mm) Hmotnost L B H H1 (ED) H2 (SD) kg ,9 Příslušenství dodáváno včetně INTELIGENTNÍ FOTOSENZOR OPTICOM B H1 H nutno objednat zvlášť nutno objednat zvlášť 40

41 PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ SD Y PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ BUDOV PRO JEDNOTLIVÉ PŘIPOJENÍ K JEDNOTCE SMARTDRIVER INTELIGENTNÍ FOTOSENZOR (DODÁVÁNO VE VERZI SD) Senzor Autodimmer Senzor Autodimmer 1. Denní světlo 2. Dynamické osvětlení 3. Rozhraní pro smartphone Programovací a ovládací software pro svítidla ZÁVĚSNÁ MONTÁŽ VESTAVNÁ MONTÁŽ PŘISAZENÁ MONTÁŽ MULTI-LENTIKULÁRNÍ OPTIKA VESTAVNÁ sada pro závěsnou montáž adaptér pro přisaz. montáž 300x1200 pouze pro model SD INVERTER NOUZOVÉ VERZE S LED INVERTEREM TR AT LG LGFM INVERTER PLUG&LIGHT LED SE/SA 1H V nutno objednat zvlášť INVERTER PLUG&LIGHT LED SE/SA 3H V nutno objednat zvlášť 19355* INVERTER LED LG 6W 55V 123H nutno objednat zvlášť 19372* INVERTER LED LG 8W 55V 123H nutno objednat zvlášť 19390* INV EXT AT/LG AR 15W 55V 0, H LTO nutno objednat zvlášť 19391* INV EXT AT/LG AR 15W 55V 0, H LiFe nutno objednat zvlášť * Kryt inverteru IP65 (kód 19376) je nutný pro instalaci modulu LGFM Křivka svítivosti Účinnost a stmívání Nárůst světelné účinnosti (lm/w) a životnost svítidla, se může výrazně lišit v závislosti na úrovni stmívání, na kterou je nastaveno. Za předpokladu průměrné úrovně stmívání ve výši 50 % světelného toku, můžete získat následující údaje o svítidle: Stmívání 50 % Životnost svítidla +40 % Světelná účinnost +15 % SPECIÁLNÍ VERZE NA VYŽÁDÁNÍ: INDEX BAREVNÉHO PODÁNÍ 90, JINÁ TEPLOTA CHROMATIČNOSTI NA VYŽÁDÁNÍ Kontaktujte prosím obchodní tým společnosti Beghelli-Elplast,a.s Lens Panel UGR <19 * Referenční výkon pro účely porovnání se zářivkami SmartDriver Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm EEC lm/w Balení 2 36 LP236SD LENS PAN x1200 UGR19 SD4K > A / LP258SD LENS PAN x1200 UGR19 SD4K > A /3 Lens Panel UGR <19 Eco Driver Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm EEC lm/w Balení 2 36 LP236ED LENS PAN x1200 UGR19 ED4K > A / LP258ED LENS PAN x1200 UGR19 ED4K > A /3 41

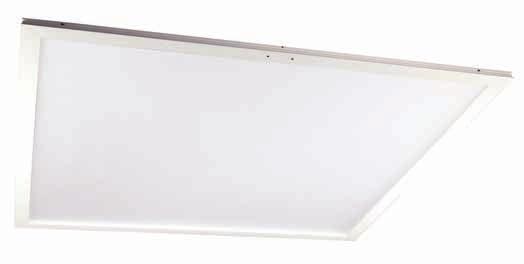

42 LED Panel SD Přisazené, závěsné a vestavné LED svítidlo TECHNICKÁ DATA Ekvivalent* 4 18 W Jmenovité napětí V AC Hz V DC Normy EN , EN , EN Stupeň krytí IP40, IP65 Okolní teplota -20 C +40 C UGR <19 lumen SMARTDRIVER 4000 Montáž vestavná (M600), přisazená, závěsná Těleso hliník, bílá barva, RAL 9003 Optika mikroprizmatický kryt, stabilizován vůči UV záření, zabraňující oslnění Reflektor UGR<19 L<3 000 cd/mq 65 Zapojení elektronický SD (cos j 0,96) s inteligentním stmíváním MTFB h napájecího zdroje** Pokles > (L80B20) světelného toku** Stabilita barvy 3 SDCM světla Velice univerzální svítidlo LED. Jeho snížená tloušťka a minimální hmotnost umožňují zavěšení i v prestižních architektonických prostorách. Při zasazení do nosné konstrukce podhledového stropu umožňuje nízký profil celkové vyrovnání svítidla s okolními stropními panely. Extrémně vysoká účinnost LED diod a opálový mikroprizmatický difuzér umožňují použití tohoto revolučního svítidla ve všech prostorách, které jsou dlouhodobě využívány lidmi, a kde je vyžadován vynikající vizuální komfort a difuzní osvětlení (tj. kanceláře, školy, hotely, nákupní centra atp.). Instalace svítidla je nyní jednodušší díky exkluzivnímu systému rychlého upevnění. K dispozici je také nouzový kit Plug & Light, který se skládá z inverteru a baterie pro aktivaci svítidla v případě výpadku proudu. Je dostupný také v inteligentní verzi AT a LG, nebo s úplně novým Plug & Light konvertorem rychlého připojení. L DARK LIGHT IP65 IP40 IK05 B H 650 C H1 NO FLICKER * Referenční výkon pro účely porovnání se zářivkami ** Platí pro teplotu okolí 25 C. Verze Rozměry (mm) Hmotnost L B H H1 kg ,5 Příslušenství dodáváno včetně INTELIGENTNÍ FOTOSENZOR OPTICOM ZÁVĚSNÁ MONTÁŽ PŘISAZENÁ MONTÁŽ Příslušenství ZÁVĚSNÁ SADA ADAPTÉR PRO PŘISAZENOU MONTÁŽ 600X600 nutno objednat zvlášť Systém řízení osvětlení CENTRÁLNÍ ŘÍDICÍ JEDNOTKA CENTRÁLNÍ ŘÍDICÍ JEDNOTKA WIFI VYSÍLACÍ PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ DALI V nutno objednat zvlášť VESTAVNÁ MONTÁŽ 42

43 PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ SD Y PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ BUDOV PRO JEDNOTLIVÉ PŘIPOJENÍ K JEDNOTCE SMARTDRIVER INTELIGENTNÍ FOTOSENZOR Senzor Autodimmer Senzor Autodimmer 1. Denní světlo 2. Dynamické osvětlení 3. Rozhraní pro smartphone Programovací a ovládací software pro svítidla MIKROPRIZMATICKÝ DIFUZÉR Účinnost a stmívání VESTAVNÁ Nárůst světelné účinnosti (lm/w) a životnost svítidla, se může výrazně lišit v závislosti na úrovni stmívání, na kterou je nastaveno. Za předpokladu průměrné úrovně stmívání ve výši 50 % světelného toku, můžete získat následující údaje o svítidle: Stmívání 50 % Životnost svítidla +40 % Světelná účinnost +15 % SPECIÁLNÍ VERZE NA VYŽÁDÁNÍ: JINÁ TEPLOTA CHROMATIČNOSTI VERZE IP65 Kontaktujte obchodní tým společnosti Beghelli-Elplast,a.s. INVERTER NOUZOVÉ VERZE S LED INVERTEREM INVERTER PLUG&LIGHT LED SE/SA 1H 20-60V IP65 nutno objednat zvlášť INVERTER PLUG&LIGHT LED SE/SA 3H 20-60V IP65 nutno objednat zvlášť 19355* INVERTER LED LG 6W 55V 123H nutno objednat zvlášť 19372* INVERTER LED LG 8W 55V 123H nutno objednat zvlášť 19390* INVERTER EXT AT/LG 15W 55V 0, h LTO nutno objednat zvlášť 19391* INVERTER EXT AT/LG 15W 55V 0, h LiFe nutno objednat zvlášť *Kryt inverteru IP65 (kód 19376) je nutný pro instalaci modulu LGFM TR AT LG LGFM cd/klm Křivka svítivosti C0-C180 C90-C270 LED Panel UGR <19 SmartDriver Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm EEC lm/w PSD LED PANEL 418 M600 UGR19 SD 4K > A PSDIP65 LED PANEL 418 M600 IP65 SD 4K > A * Referenční výkon pro účely porovnání se zářivkami 43

44 LED Panel SD UGR<19 Přisazené, závěsné a vestavné LED svítidlo TECHNICKÁ DATA UGR <19 lumen SMARTDRIVER 4000 Velice univerzální svítidlo LED. Jeho snížená tloušťka a minimální hmotnost umožňují zavěšení i v prestižních architektonických prostorách. Při zasazení do nosné konstrukce podhledového stropu umožňuje nízký profil celkové vyrovnání svítidla s okolními stropními panely. Extrémně vysoká účinnost LED diod a opálový mikroprizmatický difuzér umožňují použití tohoto revolučního svítidla ve všech prostorách, které jsou dlouhodobě využívány lidmi, a kde je vyžadován vynikající vizuální komfort a difuzní osvětlení (tj. kanceláře, školy, hotely, nákupní centra atp.). Instalace svítidla je nyní jednodušší díky exkluzivnímu systému rychlého upevnění. K dispozici je také nouzový kit Plug & Light, který se skládá z inverteru a baterie pro aktivaci svítidla v případě výpadku proudu. Je dostupný také v inteligentní verzi AT a LG, nebo s úplně novým Plug & Light konvertorem rychlého připojení. Ekvivalent* 2 36 W Jmenovité napětí V AC Hz V DC Normy EN , EN , EN (fotobiologické nebezpečí) DARK LIGHT NO FLICKER IP20 IP C IK05 Stupeň krytí IP40 viditelná část, IP20 vestavěná část Okolní teplota -20 C +40 C Montáž vestavná (M600), přisazená, závěsná Těleso hliník, bílá barva Difuzér mikroprizmatický kryt, stabilizován vůči UV záření, zabraňující oslnění Reflektor UGR<19 L<3 000 cd/mq 65 Zapojení elektronický SD (cos j 0,96) s inteligentním stmíváním B MTFB h napájecího zdroje** L Pokles > (L80B20) světelného toku** H1 Stabilita barvy 3 SDCM světla H * Referenční výkon pro účely porovnání se zářivkami ** Platí pro teplotu okolí 25 C. Verze Rozměry (mm) Hmotnost L B H H1 kg ,9 Příslušenství dodáváno včetně INTELIGENTNÍ FOTOSENZOR OPTICOM SPECIÁLNÍ VERZE NA VYŽÁDÁNÍ: JINÁ TEPLOTA CHROMATIČNOSTI VERZE IP65 Kontaktujte obchodní tým společnosti Beghelli-Elplast,a.s. Příslušenství ZÁVĚSNÁ SADA ADAPTÉR PRO PŘISAZENOU MONTÁŽ 300x1200 nutno objednat zvlášť Systém řízení osvětlení CENTRÁLNÍ ŘÍDICÍ JEDNOTKA CENTRÁLNÍ ŘÍDICÍ JEDNOTKA WIFI VYSÍLACÍ PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ DALI V nutno objednat zvlášť 44

45 PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ SD Y PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ BUDOV PRO JEDNOTLIVÉ PŘIPOJENÍ K JEDNOTCE SMARTDRIVER INTELIGENTNÍ FOTOSENZOR Senzor Autodimmer Senzor Autodimmer 1. Denní světlo 2. Dynamické osvětlení 3. Rozhraní pro smartphone Programovací a ovládací software pro svítidla ZÁVĚSNÁ MONTÁŽ MIKROPRIZMATICKÝ DIFUZÉR PŘISAZENÁ MONTÁŽ cd/klm 105 Křivka svítivosti VESTAVNÁ závěsná sada adaptér pro přisazenou montáž 300x C0-C180 C90-C270 INVERTER NOUZOVÉ VERZE S LED INVERTEREM INVERTER PLUG&LIGHT LED SE/SA 1H V nutno objednat zvlášť INVERTER PLUG&LIGHT LED SE/SA 3H V nutno objednat zvlášť 19355* INVERTER LED LG 6W 55V 123H nutno objednat zvlášť 19372* INVERTER LED LG 8W 55V 123H nutno objednat zvlášť 19390* INVERTER EXT AT/LG 15W 55V 0, h LTO nutno objednat zvlášť 19391* INVERTER EXT AT/LG 15W 55V 0, h LiFe nutno objednat zvlášť *Kryt inverteru IP65 (kód 19376) je nutný pro instalaci modulu LGFM TR AT LG LGFM Účinnost a stmívání Nárůst světelné účinnosti (lm/w) a životnost svítidla, se může výrazně lišit v závislosti na úrovni stmívání, na kterou je nastaveno. Za předpokladu průměrné úrovně stmívání ve výši 50 % světelného toku, můžete získat následující údaje o svítidle: Stmívání 50 % Životnost svítidla +40 % Světelná účinnost +10 % LED Panel UGR <19 * Referenční výkon pro účely porovnání se zářivkami SmartDriver Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm EEC lm/w PLSD LED PANEL x1200 UGR19 SD 4K > A

46 I418 LED Vestavná montáž do modulu M600 a sádrokartonu TECHNICKÁ DATA Ekvivalent* 4 18 W Jmenovité napětí SD verze: V AC 50/60 Hz V DC Standardní verze: 230 V AC ±10 % 50 Hz Normy EN , EN , EN (základní požadavky), EN (fotobiologické nebezpečí) Stupeň krytí IP20, IP54 Okolní teplota -20 C +40 C Montáž vestavná do M600 a sádrokartonu, přisazená verze Těleso lakovaný ocelový plech RAL 9003 Reflektor typ Dark light UGR<19 L<1 000 cd/mq 65 Zapojení SELV elektronický SD (cos j 0,96) stmívatelný LED driver MTFB h napájecího zdroje** Pokles > h (L80B20) světelného toku** Stabilita barvy 3 SDCM světla * Referenční výkon pro účely porovnání se zářivkami ** Platí pro teplotu okolí 25 C. UGR <19 SMARTDRIVER 4000 lumen Vestavné svítidlo pro instalaci do kazetových podhledů modulu M600 a také do sádrokartonových stropů. Přisazená montáž se provádí pomocí stropního adaptéru. Pro I418LED je charakteristický kvalitní optický systém, který omezuje oslnění v úhlu 65. Svítidlo má ideální vyzařovací charakteristiku s vysokými hodnotami svítivosti, které zaručují vysoký komfort osvětlení na pracovišti. Pro nouzové provedení při případném výpadku elektrické energie je ke svítidlu možno objednat LED inverter, který se nainstaluje do tělesa svítidla a napájí hlavní LED osvětlení. Druhou možností nouzové verze je připojení nouzového modul se samostatnou výkonovou LED, který se umístí do reflektorové části svítidla. DARK LIGHT Vestavná verze M600 L Přisazená verze NO FLICKER IP20 IP54 B B 960 C H 3,6 SPECIÁLNÍ VERZE NA VYŽÁDÁNÍ: BAREVNÉ PODÁNÍ 90 TEPLOTA CHROMATIČNOSTI Kontaktujte prosím obchodní tým společnosti Beghelli-Elplast,a.s L H Příslušenství dodáváno včetně INTELIGENTNÍ FOTOSENZOR OPTICOM Systém řízení osvětlení CENTRÁLNÍ ŘÍDICÍ JEDNOTKA CENTRALNÍ ŘÍDICÍ JEDNOTKA WIFI VYSÍLACÍ PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ DALI V nutno objednat zvlášť W* Rozměry (mm) Montáž Hmotnost L B H kg vestavná 3, přisazená 4, vestavná 5, přisazená 6,9 Příslušenství 1232 ADAPTÉR PRO PŘISAZENOU MONTÁŽ NA STROP DRŽÁKY DO SÁDROKARTONU M600 LED nutno objednat zvlášť 46

47 PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ SD Y PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ BUDOV PRO JEDNOTLIVÉ PŘIPOJENÍ K JEDNOTCE SMARTDRIVER INTELIGENTNÍ FOTOSENZOR (DODÁVANÉ S SD VERZEMI) Senzor Autodimmer Senzor Autodimmer 1. Denní světlo 2. Dynamické osvětlení 3. Rozhraní pro smartphone Programovací a ovládací software pro svítidla VESTAVNÁ MONTÁŽ PŘISAZENÁ MONTÁŽ VERZE IP54 VESTAVNÁ držáky do sádrokartonu M600 LED nutno objednat zvlášť 1232 adaptér pro přisazenou montáž na strop INC ECO LED I418SDPC s polykarbonátovým difuzérem I418SDVT se skleněným difuzérem NOUZOVÝ ECOLED / LED S INVERTEREM OPTIKA DARK LIGHT Křivka svítivosti IP EM ECO LED SE 1N RM nutno objednat zvlášť EM LED AT SE 1N nutno objednat zvlášť EM LED LG SE/SA 1/3H nutno objednat zvlášť EM LED LGFM SE/SA 1/3H nutno objednat zvlášť Účinnost a stmívání Nárůst světelné účinnosti (lm/w) a životnost svítidla, se může výrazně lišit v závislosti na úrovni stmívání, na kterou je nastaveno. Za předpokladu průměrné úrovně stmívání ve výši 50 % světelného toku, můžete získat následující údaje o svítidle: Stmívání 50 % Životnost svítidla +40 % Světelná účinnost +15 % INVERTER NOUZOVÉ VERZE S LED INVERTEREM INVERTER PLUG&LIGHT LED SE/SA 1H V nutno objednat zvlášť INVERTER PLUG&LIGHT LED SE/SA 3H V nutno objednat zvlášť INVERTER LED LG 6W 55V 123H nutno objednat zvlášť INVERTER LED LG 8W 55V 123H nutno objednat zvlášť INVERTER EXT AT/LG 15W 55V 0, H LTO nutno objednat zvlášť INVERTER EXT AT/LG 15W 55V 0, H LiFe nutno objednat zvlášť Nouzové invertery LG lze přeměnit na LGFM pomocí příslušenství kód TR AT LG LGFM I418 LED SmartDriver Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm lm/w EEC Balení 4 18 I418SD INC M600 4X18 LED SD 4000K > A I418SDPC INC M600 4X18 LED SD P IP K > A I418SDVT INC M600 4X18 LED SD V IP K > A I418LED ** INC M600 4X18 LED B 4000K > A I418TRLED ** INC M600 4X18 LED TR SD 4000K > A++ 1 ** Verze s elektronickým nestmívatelným driverem 47

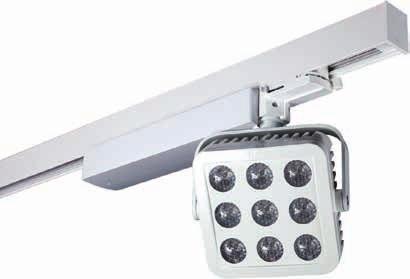

48 SMARTDRIVER Zoom LED na lištu LED reflektor pro montáž na třífázový a jednofázový napájecí lištový systém TECHNICKÁ DATA Vysoce výkonný nastavitelný LED reflektor z hliníkového odlitku pro instalaci na průchozí napájecí lištu připevněnou ke stropu nebo na závěs. Svítidlo umožňuje nasvětlovat všechny volně vystavené předměty nebo modely ve výkladních skříních. Bodový reflektor je uzpůsoben pro snadné naklápěni a otáčení optické části ve vodorovné i svislé rovině. Patentovaný optický systém je tvořen PMMA difuzérem s 9 vysoce účinnými LED s možností nastavení světelné charakteristiky od úzké až po širokou. Možnost plynového nastavení je v rozsahu od 10 do 40. Součástí Zoom LED je také adaptér, kterým lze svítidlo připojit na všechny nejpoužívanější třífázové napájecí lištové systémy na trhu. Na přání je možné dodat také typ pro jednofázový napájecí systém. Ekvivalent* 35, 70, 150 W Jmenovité napětí SD verze: V AC 50/60 Hz V DC ED verze: 230 V AC ±10 % 50 Hz Normy EN , EN , EN (základní požadavky), EN (fotobiologické nebezpečí) Stupeň krytí IP40 Pracovní teplota C Montáž Třífázový a jednofázový napájecí systém Těleso Tlakový odlitek z hliníku v barvě RAL 9010 Optika Systém Zoom LED Zapojení SD verze: SELV elektronický SD (cos j 0,96) stmívatelný LED driver ED verze: SELV elektronický ED (cos j 0,95) MTFB h napájecího zdroje** Pokles > h (1 70, 1 150) (L80B20) světelného toku** > h (1 35) (L80B20) Stabilita barvy 3 SDCM světla L L B NO FLICKER IP40 B IK05 H H 650 C TŘÍFÁZOVÁ VERZE JEDNOFÁZOVÁ VERZE * Referenční výkon pro účely porovnání s výbojkami ** Platí pro teplotu okolí 25 C. Systém řízení osvětlení nutno objednat zvlášť CENTRÁLNÍ ŘÍDICÍ JEDNOTKA CENTRÁLNÍ ŘÍDICÍ JEDNOTKA WIFI VYSÍLACÍ PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ SPECIÁLNÍ VERZE NA VYŽÁDÁNÍ: BAREVNÉ PODÁNÍ 90 TEPLOTA CHROMATIČNOSTI Kontaktujte prosím obchodní tým společnosti Beghelli-Elplast,a.s Verze Rozměry (mm) Hmotnost L B H max. kg Jednofázová verze ,4 Třífázová verze ,4 Účinnost a stmívání Nárůst světelné účinnosti (lm/w) a životnost svítidla, se může výrazně lišit v závislosti na úrovni stmívání, na kterou je nastaveno. Za předpokladu průměrné úrovně stmívání ve výši 50 % světelného toku, můžete získat následující údaje o svítidle: Stmívání 50 % Životnost svítidla +40 % Světelná účinnost +15 % Zoom LED na lištu Eco Driver Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm lm/w EEC Balení TŘÍFÁZOVÁ VERZE 1 70 Z170ED ZOOM LED BTRF 1X70 ED 3K A++ 1/ Z1150ED ZOOM LED BTRF 1X150 ED 3K A++ 1/1 JEDNOFÁZOVÁ VERZE 1 70 Z170MFED ZOOM LED BMF 1X70 ED 3K A++ 1/ Z1150MFED ZOOM LED BMF 1X150 ED 3K A++ 1/1 48

49 PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ SD Y PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ BUDOV PRO JEDNOTLIVÉ PŘIPOJENÍ K JEDNOTCE SMARTDRIVER MINIMÁLNÍ VYZAŘOVACÍ ÚHEL 10 MAXIMÁLNÍ VYZAŘOVACÍ ÚHEL 40 DEKORATIVNÍ I max 35w*= Cd / I max 70w*= Cd I max 35w*= / I max 70w*= Cd I max 35w*= Cd / I max 70w*= Cd I max 35w*= Cd / I max 70w*= Cd Vyzařovací úhel 10 Vyzařovací úhel 20 Vyzařovací úhel 30 Vyzařovací úhel 40 Vzdálenost Průměr Osvětlenost Vzdálenost Průměr Osvětlenost Vzdálenost Průměr Osvětlenost Vzdálenost Průměr Osvětlenost 0,5 m Ø 0,11 m lx 0,5 m Ø 0,18 m lx 0,5 m Ø 0,29 m lx 0,5 m Ø 0,39 m lx 1,0 m Ø 0,22 m lx 1,0 m Ø 0,36 m lx 1,0 m Ø 0,58 m lx 1,0 m Ø 0,78 m lx 1,5 m Ø 0,33 m lx 1,5 m Ø 0,53 m lx 1,5 m Ø 0,87 m lx 1,5 m Ø 1,16 m lx 2,0 m Ø 0,44 m lx 2,0 m Ø 0,71 m lx 2,0 m Ø 1,15 m lx 2,0 m Ø 1,55 m lx 2,5 m Ø 0,55 m lx 2,5 m Ø 0,89 m lx 2,5 m Ø 1,44 m 986 lx 2,5 m Ø 1,94 m 660 lx 3,0 m Ø 0,66 m lx 3,0 m Ø 1,07 m lx 3,0 m Ø 1,73 m 685 lx 3,0 m Ø 2,33 m 459 lx Zoom LED na lištu SmartDriver Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm lm/w EEC Balení TŘÍFÁZOVÁ VERZE 1 35 Z135SD ZOOM LED BTRF 1X35 SD 3K A++ 1/ Z170SD ZOOM LED BTRF 1X70 SD 3K (30***) A++ 1/ Z1150SD ZOOM LED BTRF 1X150 SD 3K (45***) A++ 1/1 JEDNOFÁZOVÁ VERZE 1 35 Z135MFSD ZOOM LED BMF 1X35 SD 3K A++ 1/ Z170MFSD ZOOM LED BMF 1X70 SD 3K (30***) A++ 1/ Z1150MFSD ZOOM LED BMF 1X150 SD 3K (45***) A++ 1/1 *** Spotřeba elektrické energie je automaticky omezena na výkon uvedený v závorce, pokud je výrobek napájen napětím menším než 110 V AC. 49

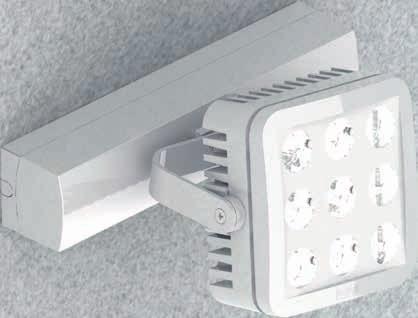

50 SMARTDRIVER Zoom LED přisazený Montáž na strop, stěnu Vysoce výkonný nastavitelný LED reflektor z hliníkového odlitku, který integruje výkon 9 vysoce účinných LED diod. Patentovaný optický systém je tvořen PMMA difuzérem s 9 vysoce účinnými LED s možností nastavení světelné charakteristiky pro nastavení světla s úhlem mezi 10 a 40. Reflektor je možné instalovat jak s orientací na vodorovnou, tak na svislou osu. S dodaným držákem lze namontovat na stěnu nebo na strop. Řada Zoom LED je navržena speciálně pro osvícení předmětů, na něž je kladem důraz. NO FLICKER IP40 IK C L H TECHNICKÁ DATA Ekvivalent* 35, 70, 150 W Jmenovité napětí V AC 50/60 Hz V DC Normy EN , EN , EN (základní požadavky), EN (fotobiologické nebezpečí) Stupeň krytí IP40 Pracovní teplota C Montáž na strop, stěnu Těleso tlakový odlitek z hliníku v barvě RAL 9010 Optika Systém Zoom LED Difuzér Transparentní PMMA Zapojení SELV elektronický SD (cos j 0,96) stmívatelný LED driver MTFB h napájecího zdroje** Pokles > h (1 70, 1 150) (L80B20) světelného toku** > h (1 35) (L80B20) Stabilita barvy 3 SDCM světla B Verze Rozměry (mm) Hmotnost L B H max. kg 35, 70, 150 W ,4 * Referenční výkon pro účely porovnání s výbojkami ** Platí pro teplotu okolí 25 C. Systém řízení osvětlení nutno objednat zvlášť CENTRÁLNÍ ŘÍDICÍ JEDNOTKA CENTRÁLNÍ ŘÍDICÍ JEDNOTKA WIFI VYSÍLACÍ PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ Účinnost a stmívání Nárůst světelné účinnosti (lm/w) a životnost svítidla, se může výrazně lišit v závislosti na úrovni stmívání, na kterou je nastaveno. Za předpokladu průměrné úrovně stmívání ve výši 50 % světelného toku, můžete získat následující údaje o svítidle: Stmívání 50 % Životnost svítidla +40 % Světelná účinnost +15 % SPECIÁLNÍ VERZE NA VYŽÁDÁNÍ: BAREVNÉ PODÁNÍ 90 TEPLOTA CHROMATIČNOSTI Kontaktujte prosím obchodní tým společnosti Beghelli-Elplast,a.s 50

51 PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ SD Y PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ BUDOV PRO JEDNOTLIVÉ PŘIPOJENÍ K JEDNOTCE SMARTDRIVER MINIMÁLNÍ VYZAŘOVACÍ ÚHEL 10 MAXIMÁLNÍ VYZAŘOVACÍ ÚHEL 40 DEKORATIVNÍ I max 35w*= Cd / I max 70w*= Cd I max 35w*= / I max 70w*= Cd I max 35w*= Cd / I max 70w*= Cd I max 35w*= Cd / I max 70w*= Cd Vyzařovací úhel 10 Vyzařovací úhel 20 Vyzařovací úhel 30 Vyzařovací úhel 40 Vzdálenost Průměr Osvětlenost Vzdálenost Průměr Osvětlenost Vzdálenost Průměr Osvětlenost Vzdálenost Průměr Osvětlenost 0,5 m Ø 0,11 m lx 0,5 m Ø 0,18 m lx 0,5 m Ø 0,29 m lx 0,5 m Ø 0,39 m lx 1,0 m Ø 0,22 m lx 1,0 m Ø 0,36 m lx 1,0 m Ø 0,58 m lx 1,0 m Ø 0,78 m lx 1,5 m Ø 0,33 m lx 1,5 m Ø 0,53 m lx 1,5 m Ø 0,87 m lx 1,5 m Ø 1,16 m lx 2,0 m Ø 0,44 m lx 2,0 m Ø 0,71 m lx 2,0 m Ø 1,15 m lx 2,0 m Ø 1,55 m lx 2,5 m Ø 0,55 m lx 2,5 m Ø 0,89 m lx 2,5 m Ø 1,44 m 986 lx 2,5 m Ø 1,94 m 660 lx 3,0 m Ø 0,66 m lx 3,0 m Ø 1,07 m lx 3,0 m Ø 1,73 m 685 lx 3,0 m Ø 2,33 m 459 lx Zoom LED přisazený SmartDriver Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm lm/w EEC Balení 1 35 Z135ASD ZOOM LED AP 1X35 SD 3K A Z170ASD ZOOM LED AP 1X70 SD 3K A Z1150ASD ZOOM LED AP 1X150 SD 3K (50***) A++ 1 *** Spotřeba elektrické energie je automaticky omezena na výkon uvedený v závorce, pokud je výrobek napájen napětím menším než 110 V AC. 51

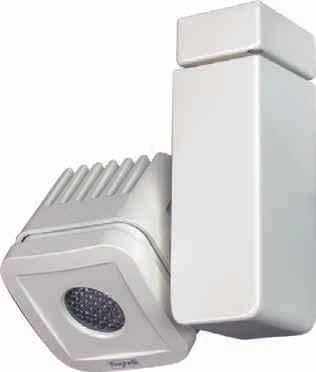

52 Zoom 1 LED Interiérový světlomet Vysoce výkonný nastavitelný LED reflektor z hliníkového odlitku s výkonnou vysoce účinnou LED diodou. Patentovaný optický systém je tvořen PMMA difuzérem, která se skládá ze systému čoček s proměnlivou ohniskovou vzdáleností, které lze přizpůsobit dle potřeb do úhlu mezi 10 a 40. Nastavení je možné provádět nepřetržitě a může být prováděno pomocí zadního regulátoru. Reflektor je možné instalovat jak s orientací na vodorovnou, tak na svislou osu. Montážní konzola umožňuje montáž na stěnu nebo strop. NO FLICKER IP C TECHNICKÁ DATA Ekvivalent* 20, 50 W Normy EN , EN , EN (základní požadavky), EN (fotobiologické nebezpečí) Jmenovité napětí V AC /V DC Stupeň krytí IP40 Pracovní teplota -20 C +40 C Montáž na strop, stěnu Těleso tlakový odlitek z hliníku v barvě RAL 9010 Optika Systém Zoom LED Difuzér Transparentní PMMA Zapojení SELV elektronický SD (cos j 0,95) MTFB h napájecího zdroje** Pokles > h (1 50 W) (L80B20) světelného toku** > h (1 20 W) (L80B20) Stabilita barvy 3 SDCM světla * Referenční výkon pro účely porovnání s výbojkami ** Platí pro teplotu okolí 25 C. L H B W* Rozměry (mm) a Hmotnost L B H max. max. kg , ,5 SPECIÁLNÍ VERZE NA VYŽÁDÁNÍ: BAREVNÉ PODÁNÍ 90 TEPLOTA CHROMATIČNOSTI Kontaktujte prosím obchodní tým společnosti Beghelli-Elplast,a.s 52

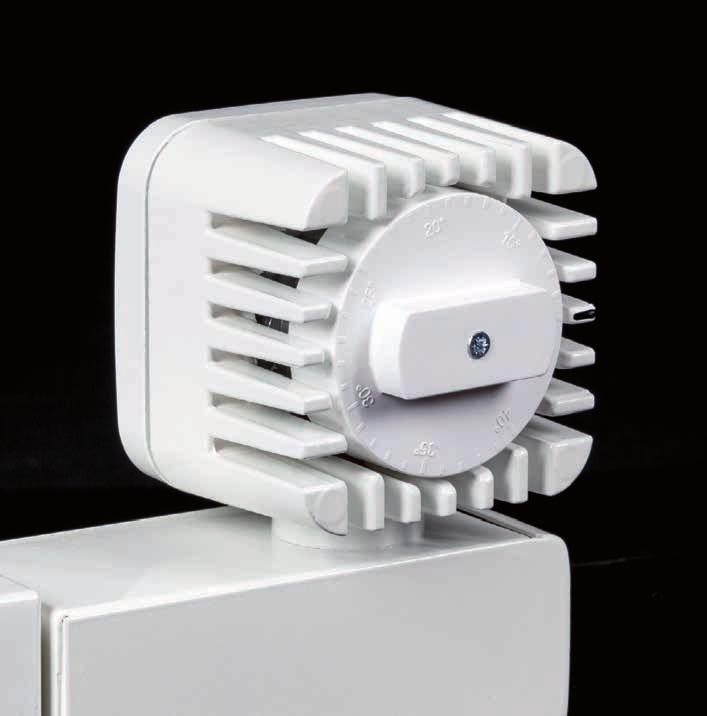

53 DEKORATIVNÍ Zadní regulátor pro nastavení vyzařovacího úhlu od 10 do 40 Vyzařovací úhel 10 50W verze Vyzařovací úhel 20 50W verze Vyzařovací úhel 30 50W verze Vyzařovací úhel 40 50W verze Vzdálenost Průměr Osvětlenost Vzdálenost Průměr Osvětlenost Vzdálenost Průměr Osvětlenost Vzdálenost Průměr Osvětlenost 0,5 m Ø 0,10 m lx 0,5 m Ø 0,17 m lx 0,5 m Ø 0,27 m lx 0,5 m Ø 0,36 m lx 1,0 m Ø 0,19 m lx 1,0 m Ø 0,35 m lx 1,0 m Ø 0,55 m lx 1,0 m Ø 0,72 m lx 1,5 m Ø 0,29 m lx 1,5 m Ø 0,52 m lx 1,5 m Ø 0,82 m 797 lx 1,5 m Ø 1,07 m 603 lx 2,0 m Ø 0,39m lx 2,0 m Ø 0,70 m 876 lx 2,0 m Ø 1,09 m 448 lx 2,0 m Ø 1,43 m 339 lx 2,5 m Ø 0,48 m lx 2,5 m Ø 0,87 m 560 lx 2,5 m Ø 1,37 m 287 lx 2,5 m Ø 1,79 m 217 lx 3,0 m Ø 0,58 m lx 3,0 m Ø 1,05 m 389 lx 3,0 m Ø 1,64 m 199 lx 3,0 m Ø 2,15 m 151 lx Zoom 1 LED Eco Driver Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm lm/w EEC Balení 1 20 Z120A ZOOM 1x20 APPLIQUE > A++ 1/ Z150A ZOOM 1x50 APPLIQUE 7, > A++ 1/1 53

54 SMARTDRIVER TECHNICKÁ DATA Ekvivalent* 70, 150 W Expo LED LED reflektor pro montáž na třífázový a jednofázový napájecí lištový systém Vysoce výkonný nastavitelný LED reflektor z hliníkového odlitku pro použití v interiéru, vhodné zejména pro maloobchodní použití či výstavy. Toto zařízení může být instalováno buď na třífázové, nebo jednofázové napájecí lišty, součástí je také adaptér, kterým lze svítidlo připojit na většinu komerčně dostupných systémů. Expo LED je vybaven optikou se standardním úhlem 24, ale na přání je také k dispozici optika s úhly 16 a 40. NO FLICKER IP C Jmenovité napětí SD verze: V AC 50/60 Hz V DC ED verze: 230 V AC ±10 % 50 Hz Normy EN , EN , EN (základní požadavky), EN (fotobiologické nebezpečí) H Stupeň krytí IP40 Pracovní teplota C Montáž Třífázový a jednofázový napájecí systém Difuzér Tvrzené sklo 3 mm Těleso Tlakový odlitek z hliníku v barvě RAL 9010 Optika Leštěný hliníkový plech (dodávaný s verzí 24, pro verze 8, 16 a 40 nutno objednat zvlášť) Zapojení SD verze: elektronický SD (cos j 0,96), stmívatelný LED driver ED verze: elektronický SD (cos j 0,95) MTFB h napájecího zdroje** Pokles > h (1 150) (L80B20) světelného toku** > h (1 70) (L80B20) Stabilita barvy 3 SDCM světla * Referenční výkon pro účely porovnání s výbojkami ** Platí pro teplotu okolí 25 C. L L TŘÍFÁZOVÁ VERZE Verze Rozměry (mm) Hmotnost L Ø H kg Třífázová verze ,2 Jednofázová verze ,2 H JEDNOFÁZOVÁ VERZE Ø Ø Příslušenství 1230 REFLEKTOR EXPO LED REFLEKTOR EXPO LED REFLEKTOR EXPO LED 8 nutno objednat zvlášť Systém řízení osvětlení nutno objednat zvlášť CENTRÁLNÍ ŘÍDICÍ JEDNOTKA CENTRÁLNÍ ŘÍDICÍ JEDNOTKA WIFI VYSÍLACÍ PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ Expo LED 54 Eco Driver Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm lm/w EEC Balení TŘÍFÁZOVÁ VERZE 1 70 R170ED24 EXPO LED BTRF 1X70 24ED 3K COB A++ 1/ R1150ED24 EXPO LED BTRF 1X150 24ED 3K COB A++ 1/1 JEDNOFÁZOVÁ VERZE 1 70 R170MFED24 EXPO LED BMF 1X70 24ED 3K COB A++ 1/ R1150MFED24 EXPO LED BMF 1X150 24ED 3K COB A++ 1/1

55 PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ SD Y PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ BUDOV PRO JEDNOTLIVÉ PŘIPOJENÍ K JEDNOTCE SMARTDRIVER JEDNOFÁZOVÁ VERZE cd/klm Křivka svítivosti 8 Křivka svítivosti 16 cd/klm DEKORATIVNÍ REFLEKTOR 8, 16, 40 C0-C180 C90-C270 C0-C180 C90-C270 KÓD PRO OBJEDNÁNÍ 1236 KÓD PRO OBJEDNÁNÍ REFLEKTOR EXPO LED REFLEKTOR EXPO LED REFLEKTOR EXPO LED 40 Křivka svítivosti 24 cd/klm Křivka svítivosti 40 cd/klm Účinnost a stmívání Nárůst světelné účinnosti (lm/w) a životnost svítidla, se může výrazně lišit v závislosti na úrovni stmívání, na kterou je nastaveno. Za předpokladu průměrné úrovně stmívání ve výši 50 % světelného toku, můžete získat následující údaje o svítidle: Stmívání 50 % Životnost svítidla +40 % Světelná účinnost +15 % C0-C180 C90-C270 C0-C180 C90-C270 DODÁVÁNO VČETNĚ KÓD PRO OBJEDNÁNÍ 1231 SPECIÁLNÍ VERZE NA VYŽÁDÁNÍ: BAREVNÉ PODÁNÍ 90 TEPLOTA CHROMATIČNOSTI Kontaktujte obchodní tým společnosti Beghelli-Elplast,a.s. Expo LED SmartDriver Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm lm/w EEC Balení TŘÍFÁZOVÁ VERZE 1 70 R170SD24 EXPO LED BTRF 1X70 24SD 3K COB A++ 1/ R1150SD24 EXPO LED BTRF 1X150 24SD 3K COB A++ 1/1 JEDNOFÁZOVÁ VERZE 2 70 R170MFSD24 EXPO LED BMF 1X70 24SD 3K COB A++ 1/ R1150MFSD24 EXPO LED BMF 1X150 24SD 3K COB A++ 1/1 55

56 SMARTDRIVER FUNZIONE 3 LED Downlight TECHNICKÁ DATA Ekvivalent* 2 26 W, 1 70 W Jmenovité napětí SD verze: V AC 50/60 Hz V DC (cos j 0,96) ED verze: 230 V AC ±10 % 50 Hz (cos j 0,90) Normy EN , EN , EN (základní požadavky), EN (fotobiologické nebezpečí) Stupeň krytí IP40 Pracovní teplota C Montáž Vestavná, stropní Těleso Polykarbonát, RAL 9003 Optika PMMA čočky UGR < 19, < 25 MTFB h napájecího zdroje** Pokles > h (1 150) (L80B20) světelného toku** Stabilita barvy 3 SDCM světla Svítidlo s různými integrovanými verzemi osvětlení. FUNZIONE 3 LED má patentovaný způsob změny nastavení, právě díky difuzéru z PMMA, který je schopný otáčet a měnit konfiguraci optik. Tři řešení/polohy jsou k dispozici pro získání tří různých typů osvětlení v rámci nejdůležitějších optických požadavků. Široká symetrická optika (UGR < 25) Koncentrovaná symetrická optika Technologie Dark Light (UGR <19) Optika Wall washer pro osvětlení svislých ploch jako jsou stěny, police, objekty. Funzione 3 LED je profesionální svítidlo pro snadné a elegantní přizpůsobení nejdůležitejším potřebám zákazníka. K dispozici ve verzích SD a ED. Do stropu může být instalováno jak vestavným způsobem, tak přisazeným, a to s využitím speciálního příslušenství. DARK LIGHT NO FLICKER IP40 IK05 H2 650 C L * Referenční výkon pro účely porovnání s výbojkami ** Platí pro teplotu okolí 25 C. SPECIÁLNÍ VERZE NA VYŽÁDÁNÍ: BAREVNÉ PODÁNÍ 90 TEPLOTA CHROMATIČNOSTI Kontaktujte prosím obchodní tým společnosti Beghelli-Elplast,a.s Ø NOUZOVÉ VERZE S LED INVERTEREM (pouze pro verzi SD) TR H1 H INVERTER INVERTER PLUG&LIGHT LED SE/SA 1H V nutno objednat zvlášť INVERTER PLUG&LIGHT LED SE/SA 3H V nutno objednat zvlášť Ø Příslušenství nutno objednat zvlášť STROPNÍ KONZOLA (dodáváno s verzí ED) ZÁVĚS 3 lanka Systém řízení osvětlení nutno objednat zvlášť CENTRÁLNÍ ŘÍDICÍ JEDNOTKA CENTRALNÍ ŘÍDICÍ JEDNOTKA WIFI VYSÍLACÍ PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ DALI V 56

57 PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ SD Y PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ BUDOV PRO JEDNOTLIVÉ PŘIPOJENÍ K JEDNOTCE SMARTDRIVER INTELIGENTNÍ FOTOSENZOR Senzor Autodimmer Senzor Autodimmer 1. Denní světlo 2. Dynamické osvětlení 3. Rozhraní pro smartphone Programovací a ovládací software pro svítidla ZÁVĚSNÁ MONTÁŽ VESTAVNÁ MONTÁŽ PŘISAZENÁ MONTÁŽ STROPNÍ KONZOLA (S VERZÍ ED) ZÁVĚS 3 LANKA STROPNÍ KONZOLA CCT přepínač: devět různých svítidel v jednom WALL WASHER ASYMETRICKÁ OPTIKA KONCENTROVANÁ SYMETRICKÁ OPTIKA UGR <19 ŠIROKÁ SYMETRICKÁ OPTIKA UGR <25 DOWNLIGHTY Několika-čočkové LED ve verzi vícebarevné nabízí nejvyšší všestrannost; jediný světelný zdroj dodávaný se třemi různými optikami, který poskytuje různé světelné nastavení jak z pohledu rozložení světla, tak z hlediska teploty chromatičnosti: 3000K 4000K 6000K Křivka svítivosti Křivka svítivosti Křivka svítivosti FUNZIONE 3 LED ** Svítidlo s jednoduchou izolací *** Světelný tok svítidla se vztahuje k hodnotě naměřené na symetrických čočkách SmartDriver Příkon LED Teplota Příkon Svět. tok LED Svět. tok*** Výkon* W W chrom. K CRI max. W N LED lm (Tj=85 C) svítidla lm lm/w EEC Balení ** SD4 FUNZIONE3 226 SD 4000K CRI >90 13, A SD3 FUNZIONE3 170 SD 3000K CRI > A++ 1 FUNZIONE 3 LED Eco Driver Příkon LED Teplota Příkon Svět. tok LED Svět. tok*** Výkon* W W chrom. K CRI max. W N LED lm (Tj=85 C) svítidla lm lm/w EEC Balení ** ED4 FUNZIONE3 226 ED 4000K CRI >90 13, A ED3 FUNZIONE3 170 ED 3000K CRI > A++ 1 FUNZIONE 3 LED CCT Switch Eco Driver Příkon LED Teplota Příkon Svět. tok LED Svět. tok*** Výkon* W W chrom. K CRI max. W N LED lm (Tj=85 C) svítidla lm lm/w EEC Balení ** EDMC FUNZIONE3 226 ED MULTICOLOR CRI , 4 000, >90 13, A EDMC FUNZIONE3 170 ED MULTICOLOR CRI , 4 000, > A

58 SMARTDRIVER D226 LED Downlight LED TECHNICKÁ DATA Ekvivalent* 2 26 W Jmenovité napětí V AC 50/60 Hz V DC Normy EN , EN , EN (základní požadavky), EN (fotobiologické nebezpečí) Stupeň krytí IP20 Okolní teplota -20 C +40 C Montáž vestavná do sádrokartonu Těleso tlakový odlitek z hliníku v barvě RAL 9003 Reflektor leštěný hliník Zapojení SELV elektronický SD (cos j 0,96) stmívatelný LED driver MTFB h napájecího zdroje** Pokles > h (L80B20) světelného toku** Stabilita barvy 3 SDCM světla * Referenční výkon pro účely porovnání se zářivkami ** Platí pro teplotu okolí 25 C. Svítidlo LED typu downlight pomocí kterého lze snadno nahradit klasické downlighty pro kompaktní zářivky nebo výbojky. Všechny typy svítidla zajišťují vynikající rozložení světelného toku a dosažení významných úspor ve spotřebě elektrické energie. Elegantní a vysoce kvalitní těleso svítidla je tvořeno hliníkovým odlitkem a velmi účinným patentovaným optickým systémem, obsahují také funkci proti oslnění. Svítidlo lze snadno a rychle instalovat do sádrokartonového stropu bez použití nástrojů. Díky vysoké účinnosti, dlouhé životnosti, absenci UV záření a nulové údržbě je tento typ vhodný pro osvětlování výstavních ploch, přednáškových sálů, restaurací, vestibulů, recepcí a dalších veřejných prostor. Zvláštní difúze tepla výrobků s LED zdroji výrazně snižuje přehřátí osvětlených ploch, čímž je zajištěn větší komfort a menší dopad na osvětlené předměty. Pro nouzové provedení je jako příslušenství ke svítidlu možno objednat LED inverter, který se nainstaluje do tělesa svítidla a napájí hlavní LED osvětlení při přerušení dodávky elektrické energie. W* Montáž Hmotnost kg 2 26 vestavná 1, přisazená 3, vestavná s kruhovým adaptérem 2,2 239 LED driver NO FLICKER IP C Montážní otvor: 170 až 200 mm Montážní otvor: 200 až 240 mm montážní otvor pro kruhový adaptér Příslušenství dodáváno včetně INTELIGENTNÍ FOTOSENZOR OPTICOM verze přisazená 146 Příslušenství nutno objednat zvlášť KRUHOVÝ ADAPTÉR PRO VESTAVNOU MONTÁŽ 240 DWL LED ADAPTÉR PRO PŘISAZENOU MONTÁŽ DWL LED OPTICKÝ DIFUZÉR DWL/RL08 LED 58 Systém řízení osvětlení CENTRÁLNÍ ŘÍDICÍ JEDNOTKA VYSÍLACÍ CENTRÁLNÍ ŘÍDICÍ JEDNOTKA WIFI PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ DALI V nutno objednat zvlášť

59 PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ SD Y PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ BUDOV PRO JEDNOTLIVÉ PŘIPOJENÍ K JEDNOTCE SMARTDRIVER INTELIGENTNÍ FOTOSENZOR Senzor Autodimmer Senzor Autodimmer 1. Denní světlo 2. Dynamické osvětlení 3. Rozhraní pro smartphone Programovací a ovládací software pro svítidla OPTICKÝ DIFUZÉR KRUHOVÝ ADAPTÉR PŘISAZENÁ MONTÁŽ NA STROP Montážní otvor: Ø mm nutno objednat zvlášť nutno objednat zvlášť nutno objednat zvlášť DOWNLIGHTY cd/klm 105 Křivka svítivosti cd/klm 105 Křivka svítivosti C0-C180 C90-C C0-C180 C90-C270 se širokou mřížkou DWL / RL08 LED Objednací kód INVERTER NOUZOVÉ VERZE S LED INVERTEREM INVERTER PLUG&LIGHT LED SE/SA 1H V nutno objednat zvlášť INVERTER PLUG&LIGHT LED SE/SA 3H V nutno objednat zvlášť 19355* INVERTER LED LG 6W 55V 123H nutno objednat zvlášť 19372* INVERTER LED LG 8W 55V 123H nutno objednat zvlášť 19390* INV EXT AT/LG AR 15W 55V 0, h LTO nutno objednat zvlášť 19391* INV EXT AT/LG AR 15W 55V 0, h LiFe nutno objednat zvlášť * Kryt inverteru IP65 (kód 19376) je nutný pro instalaci modulu LGFM TR AT LG LGFM Účinnost a stmívání Nárůst světelné účinnosti (lm/w) a životnost svítidla, se může výrazně lišit v závislosti na úrovni stmívání, na kterou je nastaveno. Za předpokladu průměrné úrovně stmívání ve výši 50 % světelného toku, můžete získat následující údaje o svítidle: Stmívání 50 % Životnost svítidla +40 % Světelná účinnost +15 % SPECIÁLNÍ VERZE NA VYŽÁDÁNÍ: BAREVNÉ PODÁNÍ 90 TEPLOTA CHROMATIČNOSTI Kontaktujte prosím obchodní tým společnosti Beghelli-Elplast,a.s D226 LED * Referenční výkon pro účely porovnání se zářivkami SmartDriver Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm lm/w EEC Balení 2 26 D226SD DWL SPOT LED 2x26 INC SD 4K > A

60 SMARTDRIVER D170/1150 LED Downlight LED TECHNICKÁ DATA Ekvivalent* 1 70, W Jmenovité napětí V AC 50/60 Hz V DC Normy EN , EN , EN (základní požadavky), EN (fotobiologické nebezpečí) Stupeň krytí IP20 Okolní teplota -20 C +40 C Montáž vestavná do sádrokartonu Těleso tlakový odlitek z hliníku v barvě RAL 9003 Reflektor plech typu Dark light URG <22 Zapojení SELV elektronický SD (cos j 0,96) stmívatelný LED driver MTFB h napájecího zdroje** Pokles > h (L80B20) světelného toku** Stabilita barvy 3 SDCM světla * Referenční výkon pro účely porovnání se zářivkami ** Platí pro teplotu okolí 25 C. Toto svítidlo LED typu downlight vychází z nutnosti optimalizovat osvětlení a zároveň snížit oslnění na co nejnižší mez, lze pomocí něho snadno nahradit klasické downlighty pro kompaktní zářivky nebo výbojky. Všechny typy svítidla zajišťují vynikající rozložení světelného toku a dosažení významných úspor ve spotřebě elektrické energie. Elegantní a vysoce kvalitní těleso svítidla je tvořeno hliníkovým odlitkem a velmi účinným patentovaným optickým systémem, obsahují také funkci proti oslnění. Svítidlo lze snadno a rychle instalovat do sádrokartonového stropu bez použití nástrojů. Díky vysoké účinnosti, dlouhé životnosti, absenci UV záření a nulové údržbě je tento typ vhodný pro osvětlování výstavních ploch, přednáškových sálů, restaurací, vestibulů, recepcí a dalších veřejných prostor. Zvláštní difúze tepla výrobků s LED zdroji výrazně snižuje přehřátí osvětlených ploch, čímž je zajištěn větší komfort a menší dopad na osvětlené předměty. Pro nouzové provedení je jako příslušenství ke svítidlu možno objednat LED inverter, který se nainstaluje do tělesa svítidla a napájí hlavní LED osvětlení při přerušení dodávky elektrické energie. W Montáž Hmotnost kg 150/70 vestavná 1,9 150/70 přisazená 3,2 150/70 vestavná s kruhovým adaptérem 2,2 239 LED driver NO FLICKER IP20 IK C Montážní otvor: 170 až 200 mm Montážní otvor: 200 až 240 mm montážní otvor pro kruhový adaptér 146 Příslušenství dodáváno včetně 60 Příslušenství INTELIGENTNÍ FOTOSENZOR OPTICOM nutno objednat zvlášť KRUHOVÝ ADAPTÉR PRO VESTAVNOU MONTÁŽ 240 DWL LED ADAPTÉR PRO PŘISAZENOU MONTÁŽ DWL LED OPTICKÝ DIFUZÉR DWL/RL08 LED Systém řízení osvětlení CENTRÁLNÍ ŘÍDICÍ JEDNOTKA CENTRALNÍ ŘÍDICÍ JEDNOTKA WIFI VYSÍLACÍ PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ DALI V verze přisazená nutno objednat zvlášť

61 PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ SD Y PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ BUDOV PRO JEDNOTLIVÉ PŘIPOJENÍ K JEDNOTCE SMARTDRIVER INTELIGENTNÍ FOTOSENZOR Senzor Autodimmer Senzor Autodimmer 1. Denní světlo 2. Dynamické osvětlení 3. Rozhraní pro smartphone Programovací a ovládací software pro svítidla OPTICKÝ DIFUZÉR KRUHOVÝ ADAPTÉR PŘISAZENÁ MONTÁŽ NA STROP Montážní otvor: Ø mm nutno objednat zvlášť nutno objednat zvlášť nutno objednat zvlášť DOWNLIGHTY cd/klm Křivka svítivosti cd/klm Křivka svítivosti Účinnost a stmívání Nárůst světelné účinnosti (lm/w) a životnost svítidla, se může výrazně lišit v závislosti na úrovni stmívání, na kterou je nastaveno. Za předpokladu průměrné úrovně stmívání ve výši 50 % světelného toku, můžete získat následující údaje o svítidle: Stmívání 50 % Životnost svítidla +40 % Světelná účinnost +20 % C0-C180 C90-C C0-C180 C90-C270 se širokou mřížkou DWL / RL08 LED Objednací kód INVERTER NOUZOVÉ VERZE S LED INVERTEREM INVERTER PLUG&LIGHT LED SE/SA 1H V nutno objednat zvlášť INVERTER PLUG&LIGHT LED SE/SA 3H V nutno objednat zvlášť 19355* INVERTER LED LG 6W 55V 123H nutno objednat zvlášť 19372* INVERTER LED LG 8W 55V 123H nutno objednat zvlášť 19390* INV EXT AT/LG AR 15W 55V 0, h LTO nutno objednat zvlášť 19391* INV EXT AT/LG AR 15W 55V 0, h LiFe nutno objednat zvlášť * Kryt inverteru IP65 (kód 19376) je nutný pro instalaci modulu LGFM TR AT LG LGFM SPECIÁLNÍ VERZE NA VYŽÁDÁNÍ: BAREVNÉ PODÁNÍ 90 TEPLOTA CHROMATIČNOSTI Kontaktujte prosím obchodní tým společnosti Beghelli-Elplast,a.s D170/1150 LED SmartDriver Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm lm/w EEC Balení 70 D170SD DWL SPOT LED 1x70 INC SD 3K > A D1150SD DWL SPOT LED 1x150 INC SD 3K > A++ 1 * Referenční výkon pro účely porovnání se zářivkami 61

62 SMARTDRIVER D170/1150 LED výklopné Downlight LED TECHNICKÁ DATA Ekvivalent* 1 70, W Jmenovité napětí V AC 50/60 Hz V DC Normy EN , EN , EN (základní požadavky), EN (fotobiologické nebezpečí) Stupeň krytí IP40 optická část, IP20 těleso svítidla Okolní teplota -20 C +40 C Montáž vestavná do podhledového stropu Těleso tlakový odlitek z hliníku v barvě RAL 9003 Reflektor bílý PC s vysokou odrazností pro úhel 70 dodávaný se svítidlem (leštěný hliníkový 16, 24 a 40, nutno objednat samostatně) Difuzér tvrzené sklo 3 mm Zapojení SELV elektronický SD (cos j 0,97) stmívatelný LED driver MTFB h napájecího zdroje** Pokles h (1 150 W) (L80B20) světelného toku** h (1 70 W) (L80B20) Stabilita barvy 3 SDCM světla * Referenční výkon pro účely porovnání s výbojkami ** Platí pro teplotu okolí 25 C. Podhledové výklopné LED svítidlo vyrobené z hliníkového odlitku povrchově chráněné lakem nanášeným práškovou technologií. Svítidlo lze snadno a rychle instalovat do modulového stropu. Vysoce účinný optický systém svítidla je tvořen bílým reflektorem a transparentním tvrzeným sklem s vysokou propustností. Jako volitelné příslušenství lze objednat hliníkové reflektory s vysokým odrazem pro vyzařovací úhel 16, 24 a 40. Optickou část lze snadno a rychle otáčet v úhlu 345 a vyklápět do úhlu 60. Díky dokonalému systému natáčení, vysoké účinnosti a variabilitě reflektorů je tento typ vhodný zejména pro osvětlení výstavních ploch, butiků, muzeí, obchodních center, ale i přednáškových sálů, restaurací, vestibulů, recepcí a dalších veřejných prostor. Pro nouzové provedení je jako příslušenství ke svítidlu možno objednat LED inverter, který se nainstaluje do tělesa svítidla a napájí hlavní LED osvětlení při přerušení dodávky elektrické energie. max 15 mm ø 210 mm (volitelné) ø 170 mm (standard) L NO FLICKER α IP40 IP20 50 mm (150 W) H 50 mm IK05 Ø 170 ø W* Rozměry (mm) a Hmotnost L A B C H max. max. kg , ,3 239 LED driver 650 C Příslušenství 1233 REFLEKTOR 16 DWL OR 1234 REFLEKTOR 24 DWL OR 1235 REFLEKTOR 40 DWL OR NAPÁJECÍ JEDNOTKA PRO 5 LED LED NIGHT Systém řízení osvětlení CENTRÁLNÍ ŘÍDICÍ JEDNOTKA CENTRÁLNÍ ŘÍDICÍ JEDNOTKA WIFI VYSÍLACÍ PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ DALI V nutno objednat zvlášť nutno objednat zvlášť INVERTER NOUZOVÉ VERZE S LED INVERTEREM INVERTER PLUG&LIGHT LED SE/SA 1H V nutno objednat zvlášť INVERTER PLUG&LIGHT LED SE/SA 3H V nutno objednat zvlášť 19355* INVERTER LED LG 6W 55V 123H nutno objednat zvlášť 19372* INVERTER LED LG 8W 55V 123H nutno objednat zvlášť 19390* INV EXT AT/LG AR 15W 55V 0, h LTO nutno objednat zvlášť 19391* INV EXT AT/LG AR 15W 55V 0, h LiFe nutno objednat zvlášť * Kryt inverteru IP65 (kód 19376) je nutný pro instalaci modulu LGFM TR AT LG LGFM SPECIÁLNÍ VERZE NA VYŽÁDÁNÍ: BAREVNÉ PODÁNÍ 90 TEPLOTA CHROMATIČNOSTI Kontaktujte prosím obchodní tým společnosti Beghelli-Elplast,a.s 62

63 PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ SD Y PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ BUDOV PRO JEDNOTLIVÉ PŘIPOJENÍ K JEDNOTCE SMARTDRIVER MONTÁŽ S NOČNÍM NOUZOVÝM ZDROJEM REFLEKTOR 16, 24, LED NIGHT nutno objednat zvlášť NAPÁJECÍ JEDNOTKA PRO 5 LED nutno objednat zvlášť Účinnost a stmívání 1233 REFLEKTOR 16 DWL OR nutno objednat zvlášť 1234 REFLEKTOR 24 DWL OR nutno objednat zvlášť 1235 REFLEKTOR 40 DWL OR nutno objednat zvlášť DOWNLIGHTY Nárůst světelné účinnosti (lm/w) a životnost svítidla, se může výrazně lišit v závislosti na úrovni stmívání, na kterou je nastaveno. Za předpokladu průměrné úrovně stmívání ve výši 50 % světelného toku, můžete získat následující údaje o svítidle: Stmívání 50 % Životnost svítidla +40 % Světelná účinnost +15 % DODÁVANÉ OPTIKY I max 70w*= Cd / I max 150w*= Cd I max 70w*= Cd / I max 150w*= Cd I max 70w*= Cd / I max 150w*= Cd I max 70w*= Cd / I max 150w*= Cd Vyzařovací úhel 16 Vyzařovací úhel 24 Vyzařovací úhel 40 Vyzařovací úhel 70 Vzdálenost Průměr Osvětlenost Vzdálenost Průměr Osvětlenost Vzdálenost Průměr Osvětlenost Vzdálenost Průměr Osvětlenost 0,5 m Ø 0,16 m lx 0,5 m Ø 0,20 m lx 0,5 m Ø 0,34 m lx 0,5 m Ø 0,65 m lx 1,0 m Ø 0,32 m lx 1,0 m Ø 0,40 m lx 1,0 m Ø 0,68 m lx 1,0 m Ø 1,30 m lx 1,5 m Ø 0,49 m lx 1,5 m Ø 0,59 m lx 1,5 m Ø 1,02 m lx 1,5 m Ø 1,95 m 981 lx 2,0 m Ø 0,65 m lx 2,0 m Ø 0,79 m lx 2,0 m Ø 1,35 m lx 2,0 m Ø 2,60 m 552 lx 2,5 m Ø 0,81 m lx 2,5 m Ø 0,99 m lx 2,5 m Ø 1,70 m 791 lx 2,5 m Ø 3,25 m 353 lx 3,0 m Ø 0,97 m lx 3,0 m Ø 1,19 m lx 3,0 m Ø 2,04 m 549 lx 3,0 m Ø 3,90 m 245 lx D170/1150 LED výklopné SmartDriver Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm lm/w EEC Balení 1 70 D170LORSD DWL LED 1x70 OR INC SD 3K > (COB) A D1150LORSD DWL LED 1x150 OR INC SD 3K >80 55(50***) 1 (COB) A++ 1 * Referenční výkon pro účely porovnání s výbojkami *** Spotřeba elektrické energie je automaticky omezena na výkon uvedený v závorkách, pokud je výrobek napájen napětím menším než 110 V AC. 63

64 SMARTDRIVER WW135/170 LED Downlight LED Wall washer TECHNICKÁ DATA Ekvivalent* 1 35, 1 70 W Jmenovité napětí V AC 50/60 Hz V DC Normy EN , EN , EN (základní požadavky), EN (fotobiologické nebezpečí) Stupeň krytí IP42 Okolní teplota -20 C +40 C Montáž vestavná do podhledového stropu Těleso tlakový odlitek z hliníku v barvě RAL 9003 Difuzér tvrzené sklo 3 mm Zapojení SELV elektronický SD (cos j 0,96) stmívatelný LED driver MTFB h napájecího zdroje** Pokles > h (1 70) (L80B20) světelného toku** > h (1 35) (L80B20) Stabilita barvy 3 SDCM světla * Referenční výkon pro účely porovnání se zářivkami ** Platí pro teplotu okolí 25 C. Optický systém svítidla spolu s mikroprizmatickým difuzérem zajišťuje rovnoměrné nasvícení stěn a omezení rušivého oslnění v dané místnosti. Svítidlo poskytuje výjimečný světelný komfort a je ideální pro osvětlení výstavních ploch, butiků, muzeí i obchodních center. Použitý optický systém je mimořádně účinný, což vynikne při srovnání s optickými systémy zářivkových nebo výbojkových svítidel. Díky vyklápěcímu systému je umožněno směrování světelného toku do požadovaného směru. Napájecí zdroj je připojen k tělesu svítidla kabelovým vedením, což usnadňuje jeho uložení do vestavného stropu. Zvláštní difuzér tepla výrazně snižuje přehřátí osvětlených ploch, čímž je zajištěn větší komfort prostoru a zároveň i delší životnost. Díky omezené produkci UV záření má zařízení menší dopad na osvětlené předměty. Z důvodu této spe - ciální funkce nenabízí stmívání pomocí senzoru AutoDimmer. Pro nouzové provedení je jako příslušenství ke svítidlu možno objednat LED inverter, který se nainstaluje do tělesa svítidla a napájí hlavní LED osvětlení při přerušení dodávky elektrické energie L Montážní otvor NO FLICKER B IP C H 0 Systém řízení osvětlení nutno objednat zvlášť CENTRÁLNÍ ŘÍDICÍ JEDNOTKA CENTRÁLNÍ ŘÍDICÍ JEDNOTKA WIFI VYSÍLACÍ PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ DALI V 239 LED driver W* Rozměry (mm) Vyzařovací Hmotnost L B H úhel max. kg , ,6 64

65 PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ SD Y PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ BUDOV PRO JEDNOTLIVÉ PŘIPOJENÍ K JEDNOTCE SMARTDRIVER Mikroprizmatický skleněný difuzér zajišťuje omezení oslnění při zachování účinnosti osvětlení beze změny. DOWNLIGHTY Účinnost a stmívání SPECIÁLNÍ VERZE NA VYŽÁDÁNÍ: BAREVNÉ PODÁNÍ 90 TEPLOTA CHROMATIČNOSTI Kontaktujte prosím obchodní tým společnosti Beghelli-Elplast,a.s Nárůst světelné účinnosti (lm/w) a životnost svítidla, se může výrazně lišit v závislosti na úrovni stmívání, na kterou je nastaveno. Za předpokladu průměrné úrovně stmívání ve výši 50 % světelného toku, můžete získat následující údaje o svítidle: Stmívání 50 % Životnost svítidla +40 % Světelná účinnost +15 % INVERTER NOUZOVÉ VERZE S LED INVERTEREM INVERTER PLUG&LIGHT LED SE/SA 1H V nutno objednat zvlášť INVERTER PLUG&LIGHT LED SE/SA 3H V nutno objednat zvlášť 19355* INVERTER LED LG 6W 55V 123H nutno objednat zvlášť 19372* INVERTER LED LG 8W 55V 123H nutno objednat zvlášť 19390* INV EXT AT/LG AR 15W 55V 0, h LTO nutno objednat zvlášť 19391* INV EXT AT/LG AR 15W 55V 0, h LiFe nutno objednat zvlášť * Kryt inverteru IP65 (kód 19376) je nutný pro instalaci modulu LGFM TR AT LG LGFM Křivka svítivosti WW135/170 LED * Referenční výkon pro účely porovnání se zářivkami SmartDriver Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm lm/w EEC Balení 1 35 WW135SD WW LED 1x35 OR INC SD 3K > A WW170SD WW LED 1x70 OR INC SD 3K > A

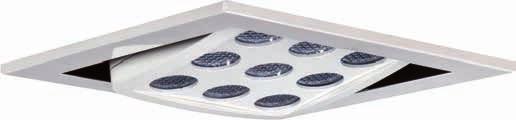

66 SMARTDRIVER Zoom LED vestavný Vestavný světlomet TECHNICKÁ DATA Ekvivalent* 35, 70, 150 W Vysoce výkonný nastavitelný LED reflektor z hliníkového odlitku umožňující nasvětlovat všechny volně vystavené předměty nebo modely ve výkladních skříních. Bodový reflektor je uzpůsoben pro snadné naklápěni a otáčení optické části ve vodorovné i svislé rovině. Patentovaný optický systém je tvořen PMMA difuzérem s 9 vysoce účinnými LED s možností nastavení světelné charakteristiky od úzké až po širokou. Možnost nastavení je v rozsahu od 10 do 40. Zařízení je možné instalovat ve všech typech architektonických prostor a může být instalována i přímo na zeď pomocí speciálního příslušenství. Ve verzi 2 může být každý reflektor nastaven samostatně. Jmenovité napětí V AC 50/60 Hz V DC Normy EN , EN , EN (základní požadavky), EN (fotobiologické nebezpečí) Stupeň krytí IP40 viditelná část, IP20 vestavěná část Pracovní teplota C Montáž Vestavná Těleso Tlakový odlitek z hliníku v barvě RAL 9010 Optika Systém Zoom LED Difuzér Transparentní PMMA Zapojení Elektronický SD (cos j 0,96) stmívatelný LED driver MTFB h napájecího zdroje** Pokles > h (1 70, 1 150) (L80B20) světelného toku** > h (1 35) (L80B20) Stabilita barvy 3 SDCM světla * Referenční výkon pro účely porovnání s výbojkami ** Platí pro teplotu okolí 25 C. L L B B IP20 H IP40 H IK05 T1 Otvor pro zapuštění 650 C T1 Otvor pro zapuštění , ,5 NO FLICKER Verze Rozměry (mm) Hmotnost L B H T1 T2 max. kg T2 T2 Systém řízení osvětlení nutno objednat zvlášť CENTRÁLNÍ ŘÍDICÍ JEDNOTKA CENTRÁLNÍ ŘÍDICÍ JEDNOTKA WIFI VYSÍLACÍ PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ DALI V Účinnost a stmívání Nárůst světelné účinnosti (lm/w) a životnost svítidla, se může výrazně lišit v závislosti na úrovni stmívání, na kterou je nastaveno. Za předpokladu průměrné úrovně stmívání ve výši 50 % světelného toku, můžete získat následující údaje o svítidle: Stmívání 50 % Životnost svítidla +40 % Světelná účinnost +15 % Příslušenství RÁMEČEK PRO KABELÁŽ 1X RÁMEČEK PRO KABELÁŽ 2X nutno objednat zvlášť INVERTER NOUZOVÉ VERZE S LED INVERTEREM INVERTER PLUG&LIGHT LED SE/SA 1H V nutno objednat zvlášť INVERTER PLUG&LIGHT LED SE/SA 3H V nutno objednat zvlášť 19355* INVERTER LED LG 6W 55V 123H nutno objednat zvlášť 19372* INVERTER LED LG 8W 55V 123H nutno objednat zvlášť 19390* INV EXT AT/LG AR 15W 55V 0, H LTO nutno objednat zvlášť 19391* INV EXT AT/LG AR 15W 55V 0, H LiFe nutno objednat zvlášť * Kryt inverteru IP65 (kód 19376) je nutný pro instalaci modulu LGFM TR AT LG LGFM 66 Verze 2 SPECIÁLNÍ VERZE NA VYŽÁDÁNÍ: BAREVNÉ PODÁNÍ 90 TEPLOTA CHROMATIČNOSTI Kontaktujte prosím obchodní tým společnosti Beghelli-Elplast,a.s

67 PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ SD Y PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ BUDOV PRO JEDNOTLIVÉ PŘIPOJENÍ K JEDNOTCE SMARTDRIVER MAXIMÁLNÍ VYZAŘOVACÍ ÚHEL 40 MINIMÁLNÍ VYZAŘOVACÍ ÚHEL 10 DOWNLIGHTY I max 35w*= Cd / I max 70w*= Cd I max 35w*= / I max 70w*= Cd I max 35w*= Cd / I max 70w*= Cd I max 35w*= Cd / I max 70w*= Cd Vyzařovací úhel 10 Vyzařovací úhel 20 Vyzařovací úhel 30 Vyzařovací úhel 40 Vzdálenost Průměr Osvětlenost Vzdálenost Průměr Osvětlenost Vzdálenost Průměr Osvětlenost Vzdálenost Průměr Osvětlenost 0,5 m Ø 0,11 m lx 0,5 m Ø 0,18 m lx 0,5 m Ø 0,29 m lx 0,5 m Ø 0,39 m lx 1,0 m Ø 0,22 m lx 1,0 m Ø 0,36 m lx 1,0 m Ø 0,58 m lx 1,0 m Ø 0,78 m lx 1,5 m Ø 0,33 m lx 1,5 m Ø 0,53 m lx 1,5 m Ø 0,87 m lx 1,5 m Ø 1,16 m lx 2,0 m Ø 0,44 m lx 2,0 m Ø 0,71 m lx 2,0 m Ø 1,15 m lx 2,0 m Ø 1,55 m lx 2,5 m Ø 0,55 m lx 2,5 m Ø 0,89 m lx 2,5 m Ø 1,44 m 986 lx 2,5 m Ø 1,94 m 660 lx 3,0 m Ø 0,66 m lx 3,0 m Ø 1,07 m lx 3,0 m Ø 1,73 m 685 lx 3,0 m Ø 2,33 m 459 lx Zoom LED vestavný * Referenční výkon pro porovnání s výbojkami. 2 Verze je vybavena dvěma drivery, které pro správnou funkci zařízení vyžadují dva moduly pro systém řízení osvětlení. Každý reflektor je možné řídit nezávisle na sobě. SmartDriver Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm lm/w EEC Balení 1 35 Z135CSD ZOOM LED CEST 1X35 SD 3K > A++ 1/ Z170CSD ZOOM LED CEST 1X70 SD 3K > A++ 1/ Z1150CSD ZOOM LED CEST 1X150 SD 3K > A++ 1/ Z235CSD ZOOM LED CEST 2X35 SD 3K > A++ 1/ Z270CSD ZOOM LED CEST 2X70 SD 3K > A++ 1/ Z2150CSD ZOOM LED CEST 2X150 SD 3K > A++ 1/1 67

68 Acciaio Eco LED Průmyslové svítidlo LED TECHNICKÁ DATA Ekvivalent* 1 36, 2 36, 1 58, 2 58, 2 80 W (TOP, ATEX) Jmenovité napětí SD verze: V AC 50/60 Hz V DC ED verze: 230 V AC ±10 % 50 Hz Normy EN , EN , EN (základní požadavky), UNI9554:1989, DIN : , EN (fotobiologické nebezpečí), ATEX 2014/34/UE Stupeň krytí IP66 Okolní teplota SD verze: -30 C +50 C (****) E a ED verze: -20 C +40 C Montáž stropní, závěsná, napájecí lišta Těleso lakovaný ocelový plech RAL 7035 Koncová čela technopolymer PC + PBT Reflektor matný hliník Zapojení SD verze: SmartDriver (cos j 0,96) ED verze: Eco Driver (cos j 0,95) MTFB h napájecího zdroje** Pokles > h (verze 2x) (L80B20) světelného toku** > h (verze 1x) (L80B20) Stabilita barvy 3 SDCM světla * Referenční výkon pro účely porovnání se zářivkami ** Platí pro teplotu okolí 25 C. **** Při nejvyšší pracovní teplotě může tepelná ochrana snížit výstupní výkon. Příslušenství SMARTDRIVER 9900 lumen nutno objednat zvlášť ACCIAIO DIFUZÉR 1,2 m PÓLOVÁ KABELOVÁ ROZBOČKA M KIT ATEX ACCIAIO ECO (verze A280ESD je v provedení ATEX) NÁTÁČECÍ KONZOLA NOUZOVÉ ČELO ACC LED/T5 TR SE1NRM NOUZOVÉ ČELO ACC LED/T5 AT/LG SE1/3H NOUZOVÉ ČELO ACC LED/T5 LGFM SE1/3H KABELOVÁ PRŮCHODKA M20 s ventilací Acciaio Eco LED Atex reaguje na požadavky trhu ohledně konstrukčně profesionálně zpracovaného svítidla pro náročné aplikace ve vysoce rizikových oblastech. Ocelové těleso a skleněný difuzér zajišťují vysokou mechanickou odolnost IK09 a také odolnost vůči agresívním chemickým látkám. V průmyslových aplikacích je svítidlo možné použít i do prostředí s nebezpečím výbuchu hořlavých plynů, par a prachu. V souladu s normou ATEX 2014/34/EU pro zóny 02 a 22. Optický systém je tvořen reflektorem, který se skládá z 12 segmentů pro optimální vyzařovací charakteristiku a difuzérem z vysoce transparentního mikroprizmatického skla. Acciaio ECO LED je vhodné také pro těžké pracovní podmínky ve venkovním krytém prostředí. Bylo designováno za účelem odolat i mechanickým vibracím, které jsou typické právě pro některé průmyslové aplikace. Příslušenství IP66 W* Rozměry (mm) Hmotnost L B H max. kg , , , , , INTELIGENTNÍ FOTOSENZOR OPTICOM ACCIAIO CENTRÁLNÍ ŘÍDICÍ JEDNOTKA CENTRÁLNÍ ŘÍDICÍ JEDNOTKA WIFI VYSÍLACÍ PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ DALI V L H B dodáváno včetně Systém řízení osvětlení nutno objednat zvlášť NO FLICKER UV-OIL 960 C IK09 SPECIÁLNÍ VERZE NA VYŽÁDÁNÍ: BAREVNÉ PODÁNÍ Ra 90 JINÁ TEPLOTA CHROMATIČNOSTI 3FÁZOVÁ PRŮBĚŽNÁ MONTÁŽ POLYKARBONÁTOVÝ DIFUZÉR (HACCP) Kontaktujte obchodní tým společnosti Beghelli-Elplast,a.s. 68

69 PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ SD Y PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ BUDOV PRO JEDNOTLIVÉ PŘIPOJENÍ K JEDNOTCE SMARTDRIVER INTELIGENTNÍ FOTOSENZOR (DODÁVANÉ S SD VERZEMI) Senzor Autodimmer Senzor Autodimmer 1. Denní světlo 2. Dynamické osvětlení 3. Rozhraní pro smartphone Programovací a ovládací software pro svítidla EXTERNÍ LED PRO NOUZOVÉ OSVĚTLENÍ NÁSTĚNNÝ DRŽÁK Účinnost a stmívání Nárůst světelné účinnosti (lm/w) a životnost svítidla, se může výrazně lišit v závislosti na úrovni stmívání, na kterou je nastaveno. Za předpokladu průměrné úrovně stmívání ve výši 50 % světelného toku, můžete získat následující údaje o svítidle: Stmívání 50 % Životnost svítidla +40 % Světelná účinnost +10 % nutno objednat zvlášť nutno objednat zvlášť nutno objednat zvlášť nutno objednat zvlášť NOUZOVÉ VERZE S LED INVERTEREM TR AT LG LGFM Křivka svítivosti SD Křivka svítivosti ED INVERTER INV PLUG&LIGHT LED SE/SA 1H 20-60V nutno obj. zvlášť (pouze verze SD) INV PLUG&LIGHT LED SE/SA 3H 20-60V nutno obj. zvlášť (pouze verze SD) INV PLUG&LIGHT LED SE/SA 1H V nutno obj. zvlášť (pouze verze ED) INV PLUG&LIGHT LED SE/SA 3H V nutno obj. zvlášť (pouze verze ED) INV LED AT/LG 6W 55V 123H nutno obj. zvlášť (pouze verze SD) INV LED AT/LG 8W 55V 123H nutno obj. zvlášť (pouze verze SD) INV EXT AT/LG AR 10W 55V 0, H LTO nutno obj. zvlášť (pouze verze SD) INV EXT AT/LG AR 10W 55V 0, H LiFe nutno obj. zvlášť (pouze verze SD) PRŮMYSLOVÁ Nouzové invertery LG lze přeměnit na LGFM pomocí příslušenství kód Acciaio Eco LED SmartDriver Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm* EEC lm/w 2 18 A218ESD ACCIAIO E LED 2x18 SD 4000K > A A136ESD ACCIAIO E LED 1X36 SD 4000K > A A236ESD ACCIAIO E LED 2X36 SD 4000K > A A158ESD ACCIAIO E LED 1X58 SD 4000K > A A258ESD ACCIAIO E LED 2X58 SD 4000K > A A280ESD ACCIAIO TOP LED 2X80 SD 4K >80 74 (56***) A ** 1 36 A136E ACCIAIO E LED 1X36 D 4000K > A ** 2 36 A236E ACCIAIO E LED 2X36 D 4000K > A ** 1 58 A158E ACCIAIO E LED 1X58 D 4000K > A ** 2 58 A258E ACCIAIO E LED 2X58 D 4000K > A Acciaio Eco LED * Referenční výkon pro účely porovnání se zářivkami, ** Verze s elektronickým driverem pro standardní technologii *** Spotřeba elektrické energie je automaticky omezena na výkon uvedený v závorce, pokud je výrobek napájen napětím menším než 150 V AC. Příkon LED, Světelný tok LED a Světelný tok svítidla se sníží v poměru ke snížení výkonu. Eco Driver Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm* EEC lm/w 2 36 A236ED ACCIAIO ED LED 2X K > A A258ED ACCIAIO ED LED 2X K > A

70 SMARTDRIVER Acciaio Extreme LED Průmyslové svítidlo LED Toto svítidlo je vhodné pro venkovní instalace, pro obzvláště náročné aplikace ve vysoce rizikových oblastech. Tělo z nerezové oceli zaručují vynikající mechanickou odolnost a odolnost vůči agresivním chemickým činitelům. Je vhodný pro instalace podle normy ATEX 2014/34 /UE zóny pro elektroinstalace a průběžné instalace. Optický systém se skládá z reflektoru, který je tvořen hliníkovými články, které zabraňují jakémukoli oslnění a z mikroprismatického skla s velmi vysokou propustností světla. Svítidlo Acciaio Extreme LED má velmi vysokou odolnost proti oxidaci, korozi a je navrženo tak, aby odolávalo mechanickým vibracím a elektromagnetickým vlivům typickým pro průmyslová prostředí. TECHNICKÁ DATA Ekvivalent* 2 36, 2 58, 2 80 W Jmenovité napětí V AC 50/60 Hz V DC Normy EN , EN , EN (základní požadavky), UNI9554:1989, DIN : , EN (fotobiologické nebezpečí), ATEX 2014/34/UE Stupeň krytí IP66 Okolní teplota -30 C +50 C**** Montáž stropní, závěsná, napájecí lišta Těleso nerezová ocel Aisi 304 Reflektor leštěný hliníkový plech Difuzér mikroprizmatické tvrzené sklo Zapojení SD verze: SELV elektronický SD (cos j 0,96) stmívatelný LED driver MTFB h napájecího zdroje** Pokles > h (L80B20) světelného toku** Stabilita barvy 3 SDCM světla * Referenční výkon pro účely porovnání s výbojkami ** Platí pro teplotu okolí 25 C. **** Při nejvyšší pracovní teplotě může tepelná ochrana snížit výstupní výkon. L NO FLICKER IP66 UV-OIL 960 C H IK09 W* Rozměry (mm) Hmotnost L B H max. kg , , ,0 B Příslušenství SADU KABELŮ SADA ATEX dodáváno včetně Příslušenství dodáváno včetně INTELIGENTNÍ FOTOSENZOR OPTICOM ACCIAIO Příslušenství PÓLOVÁ KABELOVÁ ROZBOČKA M NASTAVITELNÁ KONZOLA PRO MONTÁŽ NA STĚNU TYČOVÁ MONTÁŽNÍ KONZOLA nutno objednat zvlášť SPECIÁLNÍ VERZE NA VYŽÁDÁNÍ: BAREVNÉ PODÁNÍ 90 TEPLOTA CHROMATIČNOSTI Kontaktujte prosím obchodní tým společnosti Beghelli-Elplast,a.s Systém řízení osvětlení nutno objednat zvlášť CENTRÁLNÍ ŘÍDICÍ JEDNOTKA CENTRÁLNÍ ŘÍDICÍ JEDNOTKA WIFI VYSÍLACÍ PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ DALI V 70

71 PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ SD Y PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ BUDOV PRO JEDNOTLIVÉ PŘIPOJENÍ K JEDNOTCE SMARTDRIVER INTELIGENTNÍ FOTOSENZOR (DODÁVANÉ S SD VERZEMI) Senzor Autodimmer Senzor Autodimmer 1. Denní světlo 2. Dynamické osvětlení 3. Rozhraní pro smartphone Programovací a ovládací software pro svítidla Účinnost a stmívání Křivka svítivosti Nárůst světelné účinnosti (lm/w) a životnost svítidla, se může výrazně lišit v závislosti na úrovni stmívání, na kterou je nastaveno. Za předpokladu průměrné úrovně stmívání ve výši 50 % světelného toku, můžete získat následující údaje o svítidle: Stmívání 50 % Životnost svítidla +40 % Světelná účinnost +10 % PRŮMYSLOVÁ INVERTER NOUZOVÉ VERZE S LED INVERTEREM TR AT LG LGFM INVERTER PLUG&LIGHT LED SE/SA 1H 20-60V nutno objednat zvlášť INVERTER PLUG&LIGHT LED SE/SA 3H 20-60V nutno objednat zvlášť INV LED AT/LG 6W 55V 123H nutno objednat zvlášť INVERTER LED AT/LG 8W 55V 123h nutno objednat zvlášť INVERTER EXT AT/LG 15W 55V 0, H LTO nutno objednat zvlášť INVERTER EXT AT/LG 15W 55V 0, H LiFe nutno objednat zvlášť Nouzové invertery LG lze přeměnit na LGFM pomocí příslušenství kód Acciaio Extreme LED SmartDriver Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm lm/w EEC Balení 2 36 A236EXSD ACCIAIO EX LED 2x36 SD 4000K A A258EXSD ACCIAIO EX LED 2x58 SD 4000K A A280EXSD ACCIAIO EX LED 2x80 SD 4000K A

72 SMARTDRIVER BS100 SD LED Průmyslové svítidlo LED Autodimmer Profesionální svítidlo s vysokým světelným tokem a systémem proti oslnění. Je schopno pracovat v nouzovém režimu, je-li vybaveno inverterem Plug&Light LED nebo invertorem Logica LED (adresovatelný). Jedná se o svítidlo s nejvyšší mírou flexibility díky různým doplňkovým modulům pro systém Smart Driver. Senzor Autodimmer je standardně dodáván v základní výbavě svítidla. Svítidlo je opatřeno samozhášivým polykarbonátovým krytem, který je zároveň stabilní vůči UV záření a zaručuje nejlepší rozložení světla v celé místnosti. Jedná se o velmi odolné a trvanlivé svítidlo s těsněním z expandovaného polyuretanu se skrytými uzavíracími sponami, které jsou vyrobeny z technopolymeru na bázi polyesteru. TECHNICKÁ DATA 8500 lumen HA CCP NO FLICKER IP65 IK05 Ekvivalent* 1 18, 2 18, 1 36, 2 36, 1 58, 2 58, 2 80 W Jmenovité napětí SD verze: V AC 50/60 Hz V DC ED verze: 230 V AC ±10 % 50 Hz Normy EN , EN , EN (základní požadavky), EN (fotobiologické nebezpečí) Stupeň krytí IP65 Pracovní teplota SD verze: -20 C +50 C (***) ED verze: -20 C +40 C Montáž stropní, závěsná, napájecí lišta Těleso polykarbonát, RAL 7035 světle šedá Optika bílá reflexní ocel Difuzér Mikrostrukturovaný polykarbonát Zapojení SD verze: SELV elektronický SD (cos j 0,96) stmívatelný LED driver ED verze: SELV elektronický SD (cos j 0,95) MTFB h napájecího zdroje** Pokles > h (L80B20) světelného toku** Stabilita barvy 3 SDCM světla * Referenční výkon pro účely porovnání s výbojkami ** Platí pro teplotu okolí 25 C. *** Při nejvyšší pracovní teplotě může tepelná ochrana snížit výstupní výkon. Příslušenství 3905 OCHRANNÁ MŘÍŽKA 18W 8066 OCHRANNÁ MŘÍŽKA 36W 8067 OCHRANNÁ MŘÍŽKA 58W/80W 3504 KONZOLA PRO INSTALACI NA ZEĎ 3505 SPONY Z NEREZOVÉ OCELI INOX 18W (4 ks) 3506 SPONY Z NEREZOVÉ OCELI INOX 36W (8 ks) 3507 SPONY Z NEREZOVÉ OCELI INOX 58W/80W (10 ks) 8010 SADA KABELÁŽE 58W/80W 8012 SADA KABELÁŽE 36W nutno objednat zvlášť I L W* Rozměry (mm) Hmotnost L B H H1 I max. kg 1 18, ,4 1 36, ,3 1 58, , ,7 Účinnost a stmívání Nárůst světelné účinnosti (lm/w) a životnost svítidla, se může výrazně lišit v závislosti na úrovni stmívání, na kterou je nastaveno. Za předpokladu průměrné úrovně stmívání ve výši 50 % světelného toku, můžete získat následující údaje o svítidle: INTELIGENTNÍ FOTOSENZOR OPTICOM Systém řízení osvětlení nutno objednat zvlášť CENTRÁLNÍ ŘÍDICÍ JEDNOTKA CENTRÁLNÍ ŘÍDICÍ JEDNOTKA WIFI VYSÍLACÍ PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ DALI V UV-OIL 850 C Příslušenství dodáváno včetně H Stmívání 50 % Životnost svítidla +40 % Světelná účinnost +15 % B H1 72

73 PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ SD Y PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ BUDOV PRO JEDNOTLIVÉ PŘIPOJENÍ K JEDNOTCE SMARTDRIVER INTELIGENTNÍ FOTOSENZOR Senzor Autodimmer Senzor Autodimmer 1. Denní světlo 2. Dynamické osvětlení 3. Rozhraní pro smartphone Programovací a ovládací software pro svítidla SPECIÁLNÍ VERZE PRO PARKOVIŠTĚ KŘIVKA SVÍTIVOSTI Křivka svítivosti 236PSD BS100 LED PRO PARKOVIŠTĚ 2x36 W INVERTER NOUZOVÉ VERZE S LED INVERTEREM INVERTER PLUG&LIGHT LED SE/SA 1H V nutno objednat zvlášť INVERTER PLUG&LIGHT LED SE/SA 3H V nutno objednat zvlášť INVERTER LED LG 6W 55V 123H nutno objednat zvlášť INVERTER LED AT/LG 8W 55V 123h nutno objednat zvlášť INV EXT AT/LG 15W 55V 0, H LTO nutno objednat zvlášť INV EXT AT/LG 15W 55V 0, H LiFe nutno objednat zvlášť Nouzové invertery LG lze přeměnit na LGFM pomocí příslušenství kód TR AT LG LGFM SPECIÁLNÍ VERZE NA VYŽÁDÁNÍ: BAREVNÉ PODÁNÍ 90 TEPLOTA CHROMATIČNOSTI, VERZE DO POTRAVINÁŘSKÝCH PROVOZŮ Kontaktujte prosím obchodní tým společnosti Beghelli-Elplast,a.s PRŮMYSLOVÁ BS100 LED pro parkoviště *** Spotřeba elektrické energie je automaticky omezena na výkon uvedený v závorce, pokud je výrobek napájen napětím menším než 110 V AC. SmartDriver Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm lm/w EEC Balení PSD BS100 LED PARKING 2X36 SD 4000K > A++ 1 BS100 LED BS100 LED SmartDriver Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm lm/w EEC Balení SD BS100 LED 1X18 SD 4000K > A SD BS100 LED 2X18 SD 4000K > A SD BS100 LED 1X36 SD 4000K > A SD BS100 LED 2X36 SD 4000K > A SD BS100 LED 1X58 SD 4000K > A SD BS100 LED 2X58 SD 4000K >80 64 (56***) A SD BS100 LED 2X80 SD 4000K >80 74 (56***) A++ 1 EcoDriver Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm lm/w EEC Balení ED BS100 LED 2X18 ED 4000K > A ED BS100 LED 2X36 ED 4000K > A ED BS100 LED 2X58 ED 4000K > A

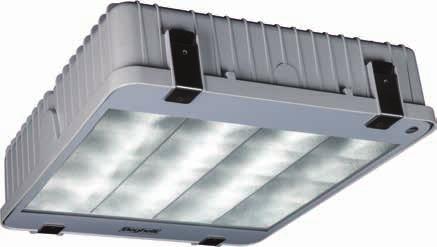

74 SMARTDRIVER BS240 LED Průmyslové svítidlo LED TECHNICKÁ DATA Ekvivalent* 4 55 W, 6 55 W a 2 55 W (verze pro parkoviště) Jmenovité napětí SD verze (kód 11288PSD): V AC 50/60 Hz V DC SD verze (kód 11288SD a 11289SD): V AC 50/60 Hz V DC ED verze: 230 V AC ±10 % 50 Hz Normy EN , EN , EN (základní požadavky), EN (fotobiologické nebezpečí) Stupeň krytí IP66 Pracovní teplota SD verze: C (****) ED verze: C Montáž stropní, závěsná, napájecí lišta Těleso tlakový odlitek z hliníku v barvě RAL 7040 šedá Bayonetová konzola tlakový odlitek z hliníku Optika antireflexní hliník Difuzér polykarbonát 3 mm Zapojení SD verze: SELV elektronický SD (cos j 0,96) stmívatelný LED driver ED verze: SELV elektronický SD (cos j 0,95) MTFB h napájecího zdroje** Pokles > h (L80B20) světelného toku** Stabilita barvy 3 SDCM světla * Referenční výkon pro účely porovnání se zářivkami ** Platí pro teplotu okolí 25 C. **** Při nejvyšší pracovní teplotě může tepelná ochrana snížit výstupní výkon. Příslušenství STROPNÍ KONZOLA SADA PRO ZAVĚŠENÍ (ŠROUBOVACÍ OČKA) KONZOLA PRO MONTÁŽ NA NAPÁJECÍ LIŠTU Příslušenství dodáváno včetně nutno objednat zvlášť Lité hliníkové těleso s tvrzeným polykarbonátovým difuzérem 3 mm poskytují vysokou pevnost a trvanlivost v případě nárazu do zařízení. Svítidlo je vhodné zejména do sportovních hal, průmyslových nebo komerčních prostor. Jeho bajonetová konzola umožňuje jednoduchou a rychlou instalaci a zároveň zajišťuje stabilitu a trvanlivost upevňovacího systému. Verze pro parkoviště nabízí širokozářič, který zaručuje kvalitní osvětlení oblastí s nízkým stropem, jako jsou parkovací plochy nebo sklepní prostory. Tato optika je navržena tak, aby poskytovala optimální, jednotné a účinné osvětlení umožňující podstatně snížit počet nainstalovaných svítidel. W* Rozměry (mm) Hmotnost L B H max. kg , , ,0 Systém řízení osvětlení nutno objednat zvlášť CENTRÁLNÍ ŘÍDICÍ JEDNOTKA CENTRÁLNÍ ŘÍDICÍ JEDNOTKA WIFI VYSÍLACÍ PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ DALI V STROPNÍ KONZOLA L HA CCP NO FLICKER IP66 UV-OIL 850 C H B IK LANKOVÉ ZÁVĚSY Příslušenství dodáváno včetně INTELIGENTNÍ FOTOSENZOR OPTICOM dodáváno včetně 74

75 PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ SD Y PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ BUDOV PRO JEDNOTLIVÉ PŘIPOJENÍ K JEDNOTCE SMARTDRIVER INTELIGENTNÍ FOTOSENZOR Senzor Autodimmer Senzor Autodimmer 1. Denní světlo 2. Dynamické osvětlení 3. Rozhraní pro smartphone Programovací a ovládací software pro svítidla SmartDriver pro kód 11288PSD PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ SD Y PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ BUDOV PRO JEDNOTLIVÉ PŘIPOJENÍ K JEDNOTCE SMARTDRIVER INTELIGENTNÍ FOTOSENZOR 1. Senzor Autodimmer Denní světlo SmartDriver pro kódy 11288SD a 11289SD NOUZOVÉ VERZE S LED INVERTEREM TR AT LG LGFM INVERTER PLUG&LIGHT LED SE/SA 1H V nutno objednat zvlášť INVERTER PLUG&LIGHT LED SE/SA 3H V nutno objednat zvlášť cd/klm 105 BS240 LED (4 55 W a 6 55 W) cd/klm 105 BS240 LED 2 55 W pro parkoviště PRŮMYSLOVÁ INVERTER INVERTER LED LG 6W 55V 123H nutno objednat zvlášť INVERTER LED AT/LG 8W 55V 123H nutno objednat zvlášť INVERTER EXT AT/LG 15W 55V 0, H LTO nutno objednat zvlášť INVERTER EXT AT/LG 15W 55V 0, H LiFe nutno objednat zvlášť Nouzové invertery LG lze přeměnit na LGFM pomocí příslušenství kód Účinnost a stmívání C0-C180 C90-C C0-C180 C90-C270 Nárůst světelné účinnosti (lm/w) a životnost svítidla, se může výrazně lišit v závislosti na úrovni stmívání, na kterou je nastaveno. Za předpokladu průměrné úrovně stmívání ve výši 50 % světelného toku, můžete získat následující údaje o svítidle: Stmívání 50 % Životnost svítidla +40 % Světelná účinnost +10 % SPECIÁLNÍ VERZE NA VYŽÁDÁNÍ: BAREVNÉ PODÁNÍ 90 TEPLOTA CHROMATIČNOSTI Kontaktujte prosím obchodní tým společnosti Beghelli-Elplast,a.s BS240 LED SmartDriver Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm lm/w EEC Balení SD BS240 LED 455 SD 4000K > A SD BS240 LED 655 SD 4000K > A PSD BS240 LED 255 PARK SD 4000K > A++ 1 BS240 LED Eco Driver Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm lm/w EEC Balení ED BS240 LED 455 ED 4000K > A ED BS240 LED 655 ED 4000K > A PED BS240 LED 255 PARK ED 4000K > A

76 SMARTDRIVER H250/400 LED Průmyslové svítidlo Highbay LED TECHNICKÁ DATA Ekvivalent* 250, 400 W Jmenovité napětí V AC 50/60 Hz V DC Normy EN , EN , EN (základní požadavky), EN (fotobiologické nebezpečí) Stupeň krytí IP66 s větracím ventilem Okolní teplota -30 C +60 C**** Montáž závěsná nebo přisazená na strop, montáž na napájecí lištu Těleso tlakový odlitek z hliníku v barvě RAL 7040 Spony nerezové Reflektor leštěný hliník: širokozářič, hlubokozářič a eliptický Difuzér*** tvrzené krycí sklo 4 mm Zapojení SELV elektronický SD (cos j 0,97) stmívatelný LED driver MTFB h napájecího zdroje** Pokles > h (1 400 W) (L80B20) světelného toku** > h (1 250 W) (L80B20) Stabilita barvy 3 SDCM světla * Referenční výkon pro účely porovnání s výbojkami ** Platí pro teplotu okolí 25 C. *** Polykarbonátový difuzér na vyžádání **** Při nejvyšší pracovní teplotě může tepelná ochrana snížit výstupní výkon. Příslušenství ANTI-VANDAL ŠROUBY KABELOVÁ PRŮCHODKA M20 s ventilací lumen dodáváno včetně Systém řízení osvětlení nutno objednat zvlášť CENTRÁLNÍ ŘÍDICÍ JEDNOTKA CENTRÁLNÍ ŘÍDICÍ JEDNOTKA WIFI VYSÍLACÍ PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ DALI V Svítidlo H250/400 LED je zařízením poslední generace, které dokáže sladit výhody světelného zdroje LED s nejmodernějšími optickými systémy, a to jak z hlediska výkonu, tak i flexibility aplikací. Výkonné LED světelné zdroje spolu s vysoce účinnou optikou zajišťují vynikající rozložení světelného toku a umožňují tak instalace do výšek 12 m a více. Speciální difuzér z tvrzeného krycího skla poskytuje ochranu a zároveň omezení oslnění a tím i vysoký vizuální komfort. Vynikající mechanické vlastnosti (IP66-IK09) umožňují instalaci i v náročném průmyslovém prostředí. Svítidlo je k dispozici ve třech různých optických systémech: hlubokozářič, širokozářič a eliptický. Na rozdíl od tradičních svítidel pro průmyslové použití se LED H250/400 vyznačuje velmi kompaktními rozměry, zejména výškou, což z něj činí ideální řešení pro průmyslové haly, kde se vyskytují nad zemní jeřáby nebo jiné pohyblivé konstrukce. Zároveň je zařízení navrženo tak, aby odolalo magnetickým poruchám typickým pro průmyslová prostředí (EN ). Ve verzích s inteligentním stmíváním je pro zajištění maximální úspory energie použita technologie autodimmer, integrovaném na zařízení, které detekuje intenzitu denního světla pro automatickou regulaci světelného toku během celého dne. K dispozici je také LED INVERTER, který přeměňuje svítidlo na nouzové, pro zajištění potřebného osvětlení i v případě výpadku elektrické energie. Příslušenství L IP66 W* Rozměry (mm) Hmotnost L B H max. kg , , INTELIGENTNÍ FOTOSENZOR OPTICOM OCHRANNÁ MŘÍŽKA KONZOLA PRO INSTALACI NA NAPÁJECÍ LIŠTU LANKOVÉ ZÁVĚSY ADAPTÉR PRO MONTÁŽ NA STROP ŘETÍZKOVÉ ZÁVĚSY (1 m) ŘETÍZKOVÉ ZÁVĚSY (2 m) IK09 UV-OIL Příslušenství dodáváno včetně NO FLICKER SPECIÁLNÍ VERZE NA VYŽÁDÁNÍ: JINÁ TEPLOTA CHROMATIČNOSTI Kontaktujte obchodní tým společnosti Beghelli-Elplast,a.s B 960 C H nutno objednat zvlášť 76

77 PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ SD Y PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ BUDOV PRO JEDNOTLIVÉ PŘIPOJENÍ K JEDNOTCE SMARTDRIVER INTELIGENTNÍ FOTOSENZOR 1. Senzor Autodimmer Denní světlo KONZOLA PRO INSTALACI NA NAPÁJECÍ LIŠTU ADAPTÉR PRO MONTÁŽ NA STROP ZÁVĚSNÁ MONTÁŽ nutno objednat zvlášť INVERTER NOUZOVÉ VERZE S LED INVERTEREM nutno objednat zvlášť nutno objednat zvlášť INVERTER PLUG&LIGHT LED SE/SA 1H 20-60V IP65 nutno objednat zvlášť INVERTER PLUG&LIGHT LED SE/SA 3H 20-60V IP65 nutno objednat zvlášť 19355* INVERTER LED LG 6W 55V 123H nutno objednat zvlášť 19372* INVERTER LED LG 8W 55V 123H nutno objednat zvlášť 19390* INVERTER EXT AT/LG 15W 55V 0, H LTO nutno objednat zvlášť 19391* INVERTER EXT AT/LG 15W 55V 0, H LiFe nutno objednat zvlášť *Kryt inverteru IP65 (kód 19376) je nutný pro instalaci modulu LGFM TR AT LG LGFM nutno objednat zvlášť nutno objednat zvlášť Účinnost a stmívání Nárůst světelné účinnosti (lm/w) a životnost svítidla, se může výrazně lišit v závislosti na úrovni stmívání, na kterou je nastaveno. Za předpokladu průměrné úrovně stmívání ve výši 50 % světelného toku, můžete získat následující údaje o svítidle: Stmívání 50 % Životnost svítidla +40 % Světelná účinnost +10 % PRŮMYSLOVÁ Verze širokozářič Verze hlubokozářič Verze eliptická H250/400 LED SmartDriver Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W Optika W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm lm/w EEC Balení 250 H250SD RIF LED 250 DIFF SD 4000K ŠIROKOZÁŘIČ > A H400SD RIF LED 400 DIFF SD 4000K ŠIROKOZÁŘIČ > A H250CSD RIF LED 250 CONC SD 4000K HLUBOKOZÁŘIČ > A H400CSD RIF LED 400 CONC SD 4000K HLUBOKOZÁŘIČ > A H250ESD RIF LED 250 ELLIT SD 4000K ELIPTICKÝ > A H400ESD RIF LED 400 ELLIT SD 4000K ELIPTICKÝ > A++ 1 * Referenční výkon pro účely porovnání s výbojkami 77

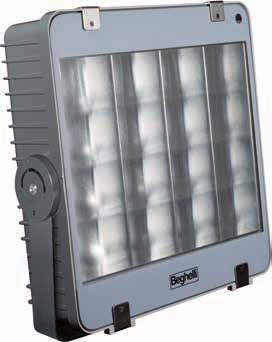

78 F250/400 LED LED reflektor TECHNICKÁ DATA Ekvivalent* 250, 400 W Jmenovité napětí V AC 50/60 Hz V DC SMARTDRIVER lumen Normy EN , EN , EN (základní požadavky), EN (fotobiologické nebezpečí) Stupeň krytí IP66 s větracím ventilem Okolní teplota C (****) Montáž na zem, zeď, světelné stožáry Těleso tlakový odlitek z hliníku v barvě RAL 7040 Reflektor leštěný hliník: symetrický nebo asymetrický Difuzér*** tvrzené krycí sklo 4 mm Zapojení SELV elektronický (cos j 0,97) stmívatelný LED driver MTFB h napájecího zdroje** Pokles > h (1 400 W) (L80B20) světelného toku** > h (1 250 W) (L80B20) Stabilita barvy 3 SDCM světla * Referenční výkon pro účely porovnání s výbojkami ** Platí pro teplotu okolí 25 C. *** Polykarbonátový difuzér na vyžádání **** Při nejvyšší pracovní teplotě může tepelná ochrana snížit výstupní výkon. Reflektor F250/F400 LED je svítidlo poslední generace, které v sobě kombinuje výhody LED technologie a dokonalého optického systému, co se týče výkonu i flexibility aplikace. Výkonné LED světelné zdroje spolu s vysoce účinnou optikou zajišťují vynikající rozložení světelného toku a umožňují tak profesionální nasvětlení fasád historických budov, osvětlení sportovních areálů, letištních ploch a průmyslových objektů. Speciální difuzér z tvrzeného krycího skla poskytuje ochranu a zároveň omezení oslnění v daném místě. Excelentní mechanické vlastnosti svítidla (IP66-IK09) umožňují instalaci ve vnějším prostředí, dokonce i v extrémních podmínkách. Možnost verze se symetrickým nebo asymetrickým nosníkem činí upínací zařízení zvláště univerzální. Konstrukce čtvercového tvaru umožňuje pohyb v úhlu 360 na ose otáčení goniometrické konzoly, což umožňuje velkou flexibilitu pohybu a montáže. Ve verzích s inteligentním stmíváním je pro zajištění maximální úspory energie použita technologie autodimmer, integrovaném na zařízení, které detekuje intenzitu denního světla pro automatickou regulaci světelného toku během celého dne. K dispozici je také LED INVERTER, který přeměňuje svítidlo na nouzové, pro zajištění potřebného osvětlení i v případě výpadku elektrické energie. L NO FLICKER IP66 B IK09 UV-OIL 960 C W* Rozměry (mm) Hmotnost L B H max. kg , ,8 H Příslušenství ANTI-VANDAL ŠROUBY NATÁČECÍ KONZOLA KABELOVÁ PRŮCHODKA M20 s ventilací dodáváno včetně Příslušenství dodáváno včetně INTELIGENTNÍ FOTOSENZOR OPTICOM Systém řízení osvětlení nutno objednat zvlášť CENTRÁLNÍ ŘÍDICÍ JEDNOTKA CENTRÁLNÍ ŘÍDICÍ JEDNOTKA WIFI VYSÍLACÍ PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ DALI V Příslušenství KONZOLA NA STOŽÁR KONZOLA NA SLOUP OCHRANNÁ MŘÍŽKA nutno objednat zvlášť 78

79 PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ SD Y PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ BUDOV PRO JEDNOTLIVÉ PŘIPOJENÍ K JEDNOTCE SMARTDRIVER INTELIGENTNÍ FOTOSENZOR 1. Senzor Autodimmer Denní světlo INSTALACE NA ZEM INSTALACE NA STĚNU OCHRANNÁ MŘÍŽKA NATÁČECÍ KONZOLA OCHRANNÁ MŘÍŽKA SPECIÁLNÍ VERZE NA VYŽÁDÁNÍ: INDEX BAREVNÉHO PODÁNÍ 90, JINÁ TEPLOTA CHROMATIČNOSTI NA VYŽÁDÁNÍ Kontaktujte prosím obchodní tým společnosti Beghelli-Elplast,a.s KONZOLA NA SLOUP Účinnost a stmívání Nárůst světelné účinnosti (lm/w) a životnost svítidla, se může výrazně lišit v závislosti na úrovni stmívání, na kterou je nastaveno. Za předpokladu průměrné úrovně stmívání ve výši 50 % světelného toku, můžete získat následující údaje o svítidle: Stmívání 50 % Životnost svítidla +40 % Světelná účinnost +10 % KONZOLA NA SLOUP nutno objednat zvlášť KONZOLA NA SLOUP nutno objednat zvlášť NASVĚTLOVACÍ INVERTER NOUZOVÉ VERZE S LED INVERTEREM INVERTER PLUG&LIGHT LED SE/SA 1H 20-60V IP65 nutno objednat zvlášť INVERTER PLUG&LIGHT LED SE/SA 3H 20-60V IP65 nutno objednat zvlášť 19355* INVERTER LED LG 6W 55V 123H nutno objednat zvlášť 19372* INVERTER LED LG 8W 55V 123H nutno objednat zvlášť 19390* INVERTER EXT AT/LG AR 15W 55V 0, h LTO nutno objednat zvlášť 19391* INVERTER EXT AT/LG AR 15W 55V 0, h LiFe nutno objednat zvlášť *Kryt inverteru IP65 (kód 19376) je nutný pro instalaci modulu LGFM TR AT LG LGFM Křivka svítivosti Křivka svítivosti Verze symetrická Verze asymetrická F250/400 LED SmartDriver Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W Optika W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm lm/w EEC Balení 250 F250SSD PRO LED 250 SM SD 4000K SYMETRICKÁ > A F400SSD PRO LED 400 SM SD 4000K SYMETRICKÁ > A F250ASD PRO LED 250 AS SD 4000K ASYMETRICKÁ > A F400ASD PRO LED 400 AS SD 4000K ASYMETRICKÁ > A++ 1 * Referenční výkon pro účely porovnání s výbojkami 79

80 FH350 LED Reflektor LED/Highbay LED TECHNICKÁ DATA Ekvivalent* 350 W Jmenovité napětí V AC 50/60 Hz V DC Normy EN , EN , EN (základní požadavky), EN (fotobiologické nebezpečí) Stupeň krytí IP66 s větracím ventilem Pracovní teplota C**** Montáž na stěnu nebo na zem, na dřík stožáru, zavěšené Těleso tlakový odlitek z hliníku v barvě RAL 7040 Reflektor leštěný hliník; symetrický Difuzér prizmatické tvrzené sklo 4 mm Zapojení SELV elektronický SD (cos j 0,97) stmívatelný LED driver MTFB h napájecího zdroje** Pokles > h (L80B20) světelného toku** Stabilita barvy 3 SDCM světla SMARTDRIVER lumen * Referenční výkon pro účely porovnání s výbojkami ** Platí pro teplotu okolí 25 C. **** Při nejvyšší pracovní teplotě může tepelná ochrana snížit výstupní výkon. Reflektor FH 350 LED je svítidlo, které v sobě kombinuje výhody LED technologie, vynikající optický systém a široké možnosti použití. Výkonné LED světelné zdroje spolu s vysoce účinnou optikou zajišťují vynikající rozložení světelného toku a umožňují tak profesionální nasvětlení fasád historických budov, osvětlení sportovních areálů, skladovacích areálů, letištních ploch a průmyslových objektů a to i na značnou vzdálenost. Speciální difuzér z tvrzeného krycího skla poskytuje ochranu a zároveň omezení oslnění v daném místě. Elegantní a vysoce kvalitní těleso svítidla je tvořeno hliníkovým odlitkem, který spolu s krycím sklem zajišťuje vysoké krytí IP66 a stupeň odolnosti proti vnějším mechanickým nárazům IK09. Speciální nastavitelná konzola dodávaná se svítidlem umožňuje natáčet reflektor v úhlu 360. Svítidlo disponuje mimořádnými vlastnostmi, mezi které patří verze osazená senzorem Autodimmer umožňujícím detekovat intenzitu denního světla pro automatickou regulaci v průběhu celého dne. Nabízené sofistikované řešení zaručuje dosažení významných úspor ve spotřebě elektrické energie. B L NO FLICKER IP66 IK C UV-OIL W* Rozměry (mm) Hmotnost L B H max. kg ,8 H Příslušenství ANTI-VANDAL ŠROUBY NATÁČECÍ KONZOLA KABELOVÁ PRŮCHODKA M20 s ventilací dodáváno včetně Příslušenství dodáváno včetně INTELIGENTNÍ FOTOSENZOR OPTICOM Systém řízení osvětlení nutno objednat zvlášť CENTRÁLNÍ ŘÍDICÍ JEDNOTKA CENTRÁLNÍ ŘÍDICÍ JEDNOTKA WIFI VYSÍLACÍ PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ DALI V Příslušenství KONZOLA PRO INSTALACI NA NAPÁJECÍ LIŠTU ADAPTÉR PRO MONTÁŽ NA STROP KONZOLA NA STOŽÁR KONZOLA NA SLOUP LANKOVÉ ZÁVĚSY OCHRANNÁ MŘÍŽKA nutno objednat zvlášť 80

81 PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ SD Y PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ BUDOV PRO JEDNOTLIVÉ PŘIPOJENÍ K JEDNOTCE SMARTDRIVER INTELIGENTNÍ FOTOSENZOR 1. Senzor Autodimmer Denní světlo INSTALACE NA ZEM INSTALACE NA STĚNU ZÁVĚSNÁ MONTÁŽ nutno objednat zvlášť OCHRANNÁ MŘÍŽKA NATÁČECÍ KONZOLA Účinnost a stmívání Nárůst světelné účinnosti (lm/w) a životnost svítidla, se může výrazně lišit v závislosti na úrovni stmívání, na kterou je nastaveno. Za předpokladu průměrné úrovně stmívání ve výši 50 % světelného toku, můžete získat následující údaje o svítidle: Stmívání 50 % Životnost svítidla +40 % Světelná účinnost +10 % NASVĚTLOVACÍ OCHRANNÁ MŘÍŽKA SPECIÁLNÍ VERZE NA VYŽÁDÁNÍ: BAREVNÉ PODÁNÍ 90 TEPLOTA CHROMATIČNOSTI Kontaktujte prosím obchodní tým společnosti Beghelli-Elplast,a.s Křivka svítivosti INVERTER NOUZOVÉ VERZE S LED INVERTEREM INVERTER PLUG&LIGHT LED SE/SA 1H 20-60V IP65 nutno objednat zvlášť INVERTER PLUG&LIGHT LED SE/SA 3H 20-60V IP65 nutno objednat zvlášť 19355* INVERTER LED LG 6W 55V 123H nutno objednat zvlášť 19372* INVERTER LED LG 8W 55V 123H nutno objednat zvlášť 19390* INVERTER EXT AT/LG AR 15W 55V 0, h LTO nutno objednat zvlášť 19391* INVERTER EXT AT/LG AR 15W 55V 0, h LiFe nutno objednat zvlášť *Kryt inverteru IP65 (kód 19376) je nutný pro instalaci modulu LGFM TR AT LG LGFM Verze symetrická FH350 LED SmartDriver Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W Optika W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm lm/w EEC Balení 350 FH350SD PRO/RIF LED 350 SD 4K DIF/SIM > A

82 SMARTDRIVER FH70/150/200 LED Reflektor LED TECHNICKÁ DATA Ekvivalent* 70, 150, 200 W Jmenovité napětí V AC 50/60 Hz V DC Normy EN , EN , EN (základní požadavky), EN (fotobiologické nebezpečí) Stupeň krytí IP66 s větracím ventilem Pracovní teplota C**** Montáž na stěnu nebo na zem, na dřík stožáru, zavěšené Těleso tlakový odlitek z hliníku v barvě RAL 7040 Reflektor leštěný hliník; symetrický nebo asymetrický Difuzér prizmatické tvrzené sklo 4 mm Zapojení SELV elektronický SD (cos j 0,97) stmívatelný LED driver MTFB h napájecího zdroje** Pokles h (1 200) (L80B20) světelného toku** h (1 150) (L80B20) h (1 70) (L80B20) Stabilita barvy 3 SDCM světla lumen * Referenční výkon pro účely porovnání s výbojkami ** Platí pro teplotu okolí 25 C. **** Při nejvyšší pracovní teplotě může tepelná ochrana snížit výstupní výkon. Univerzální reflektor FH 70/150/200 LED je svítidlo, které v sobě kombinuje výhody LED technologie, vynikající optický systém a široké možnosti použití. Výkonné LED světelné zdroje spolu s vysoce účinnou optikou zajišťují vynikající rozložení světelného toku a umožňují tak profesionální nasvětlení fasád historických budov, osvětlení sportovních areálů, skladovacích areálů, letištních ploch a průmyslových objektů. Speciální difuzér z tvrzeného krycího skla poskytuje ochranu a zároveň omezení oslnění v dané místnosti. Elegantní a vysoce kvalitní těleso svítidla je tvořeno hliníkovým odlitkem, který spolu s krycím sklem zajišťuje vysoké krytí IP66 a stupeň odolnosti proti vnějším mechanickým nárazům IK09. Speciální nastavitelná konzola dodávaná se svítidlem umožňuje natáčet reflektor v úhlu 360. Variabilita optického systému se symetrickou a asymetrickou charakteristikou umožňuje najít odpovídající řešení pro každou aplikaci. Změna optiky z verze asymetrické na symetrickou se provádí jednoduchým odstraněním části reflektoru. Svítidlo disponuje mimořádnými vlastnostmi, mezi které patří verze osazená senzorem Autodimmer umožňujícím detekovat intenzitu denního světla pro automatickou regulaci v průběhu celého dne. Nabízené sofistikované řešení zaručuje dosažení významných úspor ve spotřebě elektrické energie. Svítidlo je možno vybavit také modulem pro bezdrátovou komunikaci pro inteligentní systém řízení osvětlení budov. Na přání provedení s LED Inverterem pro nouzovou verzi, která zajistí potřebnou osvětlenost v případě výpadku elektrické energie. B L NO FLICKER IP66 IK C UV-OIL W* Rozměry (mm) Hmotnost L B H max. kg 70, 150, H Příslušenství ANTI-VANDAL ŠROUBY NATÁČECÍ KONZOLA KABELOVÁ PRŮCHODKA M20 s ventilací dodáváno včetně Příslušenství dodáváno včetně INTELIGENTNÍ FOTOSENZOR OPTICOM Příslušenství KONZOLA PRO INSTALACI NA NAPÁJECÍ LIŠTU ADAPTÉR PRO MONTÁŽ NA STROP KONZOLA NA STOŽÁR KONZOLA NA SLOUP LANKOVÝ ZÁVĚS OCHRANNÁ MŘÍŽKA nutno objednat zvlášť Systém řízení osvětlení nutno objednat zvlášť CENTRÁLNÍ ŘÍDICÍ JEDNOTKA CENTRÁLNÍ ŘÍDICÍ JEDNOTKA WIFI VYSÍLACÍ PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ DALI V 82

83 PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ SD Y PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ BUDOV PRO JEDNOTLIVÉ PŘIPOJENÍ K JEDNOTCE SMARTDRIVER INTELIGENTNÍ FOTOSENZOR 1. Senzor Autodimmer Denní světlo INSTALACE NA ZEM INSTALACE NA STĚNU ZÁVĚSNÁ MONTÁŽ NATÁČECÍ KONZOLA LANKOVÝ ZÁVĚS VERZE S ASYMETRICKOU OPTIKOU Účinnost a stmívání Reflektor s dělenými moduly Optický systém nabízí symetrickou i asymetrickou charakteristiku. Pro symetrické provedení se odebere část reflektoru svítidla. Nárůst světelné účinnosti (lm/w) a životnost svítidla, se může výrazně lišit v závislosti na úrovni stmívání, na kterou je nastaveno. Za předpokladu průměrné úrovně stmívání ve výši 50 % světelného toku, můžete získat následující údaje o svítidle: Stmívání 50 % Životnost svítidla +40 % Světelná účinnost +10 % NASVĚTLOVACÍ SPECIÁLNÍ VERZE NA VYŽÁDÁNÍ: BAREVNÉ PODÁNÍ Kontaktujte prosím obchodní tým společnosti Beghelli-Elplast,a.s Křivka svítivosti Křivka svítivosti NOUZOVÉ VERZE S LED INVERTEREM TR AT LG LGFM INVERTER PLUG&LIGHT LED SE/SA 1H 20-60V IP65 nutno objednat zvlášť INVERTER PLUG&LIGHT LED SE/SA 3H 20-60V IP65 nutno objednat zvlášť INVERTER 19355* INVERTER LED LG 6W 55V 123H nutno objednat zvlášť 19372* INVERTER LED LG 8W 55V 123H nutno objednat zvlášť 19390* INVERTER EXT AT/LG AR 15W 55V 0, h LTO nutno objednat zvlášť 19391* INVERTER EXT AT/LG AR 15W 55V 0, h LiFe nutno objednat zvlášť *Kryt inverteru IP65 (kód 19376) je nutný pro instalaci modulu LGFM Verze asymetrická Verze symetrická FH70/150/200 LED SmartDriver Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W Optika W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm lm/w EEC Balení 70 FH70SD PRO/RIF LED 1x70 SD 4K SIM / ASIM > A FH150SD PRO/RIF LED 1x150 SD 4K SIM / ASIM >80 74 (56***) A FH200SD PRO/RIF LED 1x200 SD 4K SIM / ASIM > A

84 F30/50/70 LED Reflektor LED TECHNICKÁ DATA Ekvivalent* 30, 50, 70 W Jmenovité napětí 230 V AC ±10 % 50 Hz Normy EN , EN , EN (základní požadavky), EN (fotobiologické nebezpečí) Stupeň krytí IP66 Pracovní teplota C Montáž na otočnou konzolu (na stěnu nebo na zem) Těleso tlakový odlitek z hliníku v barvě RAL 7040 Reflektor leštěný hliník; symetrický nebo asymetrický Difuzér prizmatické tvrzené sklo 4 mm Zapojení SELV elektronický SD (cos j 0,90) MTFB h napájecího zdroje** Pokles > h (F70) (L80B20) světelného toku** > h (F30-F50) (L80B20) Stabilita barvy 3 SDCM světla * Referenční výkon pro účely porovnání s výbojkami ** Platí pro teplotu okolí 25 C lumen Reflektor F30/50/70 LED je světlomet s dokonalým optickým systémem využívající výhody nejnovější LED technologie. Světelné zdroje LED spolu s vysoce účinnou optikou zajišťují vynikající rozložení světelného toku a umožňují tak profesionální nasvětlení fasád historických budov, osvětlení sportovních areálů, letištních ploch a průmyslových objektů a to i za značnou vzdálenost. Speciální difuzér z tvrzeného krycího skla poskytuje ochranu a zároveň omezení oslnění v dané místnosti. Elegantní a vysoce kvalitní těleso svítidla je tvořeno hliníkovým odlitkem, který spolu s krycím sklem zajišťuje vysoké krytí IP66 a stupeň odolnosti proti vnějším mechanickým nárazům IK09. Speciální nastavitelná konzola dodávaná se svítidlem umožňuje natáčet reflektor v úhlu 360. Variabilita optického systému se symetrickou a asymetrickou charakteristikou umožňuje najít odpovídající řešení pro každou aplikaci. Změna optiky z verze asymetrické na symetrickou se provádí jednoduchým odejmutím části reflektoru. Svítidlo disponuje mimořádnými vlastnostmi, mezi které patří možnost provedení s LED Inverterem pro nouzovou verzi, která zajistí potřebnou osvětlenost v případě výpadku elektrické energie. Přijímací spínací modul pro systém řízení budov k dispozici pro dálkové zapnutí/vypnutí pomocí rádia. B L NO FLICKER IP66 IK C UV-OIL H SPECIÁLNÍ VERZE NA VYŽÁDÁNÍ: BAREVNÉ PODÁNÍ 90 TEPLOTA CHROMATIČNOSTI Kontaktujte prosím obchodní tým společnosti Beghelli-Elplast,a.s W* Rozměry (mm) Hmotnost L B H max. kg ,5 1, ,5 1, ,5 1,2 Příslušenství dodáváno včetně Příslušenství nutno objednat zvlášť ANTI-VANDAL ŠROUBY NATÁČECÍ KONZOLA KABELOVÁ PRŮCHODKA M20 s ventilací PŘIJÍMACÍ SPÍNACÍ 84

85 INSTALACE NA ZEM INSTALACE NA STĚNU NATÁČECÍ KONZOLA dodáváno včetně INVERTER NOUZOVÉ VERZE S LED INVERTEREM INVERTER PLUG&LIGHT LED SE/SA 1H 20-60V IP65 nutno objednat zvlášť INVERTER PLUG&LIGHT LED SE/SA 3H 20-60V IP65 nutno objednat zvlášť 19355* INVERTER LED LG 6W 55V 123H nutno objednat zvlášť 19372* INVERTER LED LG 8W 55V 123H nutno objednat zvlášť 19390* INVERTER EXT AT/LG AR 15W 55V 0, h LTO nutno objednat zvlášť 19391* INVERTER EXT AT/LG AR 15W 55V 0, h LiFe nutno objednat zvlášť *Kryt inverteru IP65 (kód 19376) je nutný pro instalaci modulu LGFM TR AT LG LGFM VERZE S ASYMETRICKOU OPTIKOU Reflektor s dělenými moduly Optický systém nabízí symetrickou i asymetrickou charakteristiku. Pro symetrické provedení se odebere část reflektoru svítidla. NASVĚTLOVACÍ Křivka svítivosti Křivka svítivosti Verze asymetrická Verze symetrická F30/50/70 LED EcoDriver Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W Optika W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm lm/w EEC Balení 30 F30LED PRO LED 1x30W 4K SYM / ASYM > A++ 1/8 50 F50LED PRO LED 1x50W 4K SYM / ASYM > A++ 1/8 70 F70LED PRO LED 1x70W 4K SYM / ASYM > A++ 1/8 85

86 SMARTDRIVER TECHNICKÁ DATA Ekvivalent* 70, 100, 150, 250 W Strada LED Uliční LED svítidlo Strada LED představuje svítidlo s velmi vysokým světelným tokem a kvalitně zpracovaným optickým systémem, který spolu se světelnými zdroji LED poslední generace poskytuje optimální rozptyl světla. Optika svítidla je navržena tak, aby poskytovala ideální osvětlení různých městských prostředí, jako jsou silniční komunikace, obytné čtvrti, pěší zóny, cyklostezky a zelené plochy. Série Strada velmi dobře kombinuje požadavky architektonického osvětlení s potřebami nových inteligentních měst. Elegantní a vysoce kvalitní těleso svítidla je tvořeno hliníkovým odlitkem, který spolu s krycím sklem zajišťuje vysoké krytí IP66 a stupeň odolnosti proti vnějším mechanickým nárazům IK09. SmartDriver umožňuje integraci různých modulů a tím i zapojení do systému inteligentního řízení. NO FLICKER IP66 IK C UV-OIL Jmenovité napětí V AC 50/60 Hz V DC Normy EN , EN , EN , EN (fotobiologické nebezpečí), EN55015, EN 61547, EN , EN L Ochrana 10 kv (integrovaná SPD) proti přepětí H Stupeň krytí IP66 s větracím ventilem, IK09 Pracovní teplota C Náklon 0 20 Montáž Na stožár nebo výložník Ø mm Těleso Tlakový odlitek z hliníku v barvě RAL 7040 Reflektor Leštěný anodizovaný hliník. Městské silnice a mimoměstské silnice (ME2, ME3A, ME3B, ME4A, ME4B, ME5, ME6), chodníky a cyklostezky (CE, S) B Difuzér Prizmatické tvrzené sklo 5 mm Zapojení SELV elektronický SD (cos j 0,95) stmívatelný LED driver MTFB h napájecího zdroje** Pokles > h (S70, S100, S150) (L80B20) světelného toku** > h (S30, S50) (L80B20) Stabilita barvy 3 SDCM světla * Referenční výkon pro účely porovnání s výbojkami ** Platí pro teplotu okolí 25 C. W* Rozměry (mm) Hmotnost L B H max. kg , , , ,7 Příslušenství KABELOVÁ PRŮCHODKA M20 s ventilací dodáváno včetně SPECIÁLNÍ VERZE NA VYŽÁDÁNÍ: BAREVNÉ PODÁNÍ TEPLOTA CHROMATIČNOSTI Kontaktujte prosím obchodní tým společnosti Beghelli-Elplast,a.s Systém řízení osvětlení nutno objednat zvlášť CENTRÁLNÍ ŘÍDICÍ JEDNOTKA VYSÍLACÍ PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ DALI V 86

87 PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ SD Y PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ BUDOV PRO JEDNOTLIVÉ PŘIPOJENÍ K JEDNOTCE SMARTDRIVER Účinnost a stmívání Nárůst světelné účinnosti (lm/w) a životnost svítidla, se může výrazně lišit v závislosti na úrovni stmívání, na kterou je nastaveno. Za předpokladu průměrné úrovně stmívání ve výši 50 % světelného toku, můžete získat následující údaje o svítidle: Stmívání 50 % Životnost svítidla +40 % Světelná účinnost +10 % MONTÁŽ NA STOŽÁRU Ø 60 MONTÁŽ NA VÝLOŽNÍK Ø 60 RYCHLOMONTÁŽNÍ KONEKTOR TŘÍDA IZOLACE II Křivka svítivosti Křivka svítivosti Křivka svítivosti A Optika pouliční B Městská/mimoměstská optika podélná C Optika městská pěší/cyklostezky/parkoviště ULIČNÍ Strada LED P Speciální svítidlo pro venkovní parkovací plochy (pro specifikaci rozměrů ploch kontaktujte obchodní tým společnosti Beghelli-Elplast,a.s.) *** Spotřeba elektrické energie je automaticky omezena na výkon uvedený v závorce, pokud je výrobek napájen napětím menším než 110 V AC. 2 Verze 150 a 200 jsou vybaveny dvojitými drivery, které pro správnou funkci vyžadují dva moduly pro systém řízení osvětlení. Každý zdroj LED pak lze řídit nezávisle na sobě. SmartDriver Příkon LED Teplota Příkon Svět. tok LED Svět. tok Výkon* W Optika W chrom. K CRI max. W N LED lm (Tj=25 C) svítidla lm lm/w EEC Balení 1 50 S50EXSD STRA LED EX 1x50 SD 4K A > A++ 1/ S70EXSD STRA LED EX 1x70 SD 4K A > A++ 1/ S100EXSD STRA LED EX 1x100 SD 4K A >70 72(56***) A++ 1/ S150EXSD STRA LED EX 1x150 SD 4K A > A++ 1/ S250EXSD STRA LED EX 1x250 SD 4K A >70 130(113***) A++ 1/ S50EXLSD STRA LED EX LONG 1x50 SD 4K B > A++ 1/ S70EXLSD STRA LED EX LONG 1x70 SD 4K B > A++ 1/ S100EXLSD STRA LED EX LONG 1x100 SD 4K B >70 72(56***) A++ 1/ S150EXLSD STRA LED EX LONG 1x150 SD 4K B > A++ 1/ S250EXLSD STRA LED EX LONG 1x250 SD 4K B >70 130(113***) A++ 1/ S30UCSD STRA LED UC 1x30 SD 4K C > A++ 1/ S50UCSD STRA LED UC 1x50 SD 4K C > A++ 1/ S70UCSD STRA LED UC 1x70 SD 4K C > A++ 1/ P S100UCSD STRA LED UC 1x100 SD 4K C >70 66(56***) A++ 1/1 87

88 88

89 Systém řízení osvětlení Řídicí jednotky, zařízení a software Centrální řídicí jednotka Umožňuje ovládání všech zařízení SD pomocí rá di ového modulu: scénáře lze naprogramovat podle konkrétních časových rozvrhů v rámci kalendářního roku, a to přímo na místě prostřednictvím WiFi nebo vzdáleně pomocí počítače použitím softwarového správce SD Vysílací modul Rádiový vysílací modul pro aktivaci scénářů na za řízení SD vybaveného rádiovými moduly. Zapínání a vy pínání zařízení ED vybavených přijímacím modulem Přijímací a spínací modul Modul přijímače pro zapínání a vypínání zařízení ED pomocí rádia, prostřednictvím rozhraní rádiového vy - sílacího modulu nebo řídicí jednotky Modul pro systém řízení osvětlení Po vložení do SmartDriveru aktivuje rádiové spojení s řídicí jednotkou nebo s rozhraním rádiového při jí ma - cího modulu. Ovládání a programování přes PC pomocí správce SD Manager Modul DALI Modul pro komunikaci s komunikačním protokolem DALI Modul 1 10V Modul připojení pro stmívání pomocí přímých ana lo go - vých příkazů Inteligentní fotosenzor Opticom Inteligentní oko systému SD. Umožňuje přirozenou kom penzaci osvětlení v reakci na intenzitu při ro ze ného světla (Autodimmer Denní světlo) a de tek to rem po hy bu (Autodimmer Dynamické osvětlení). Opticom také při - jímá příkazy pomocí blesku na smartphonu ŘÍZENÍ OSVĚTLENÍ Software SD Manager Software sloužící k monitorování a správě osvětlení a nouzového osvětlení. Pracuje s řídicími jednotkami kód: a

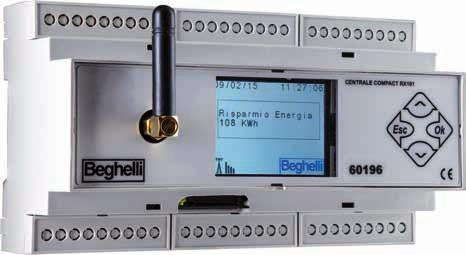

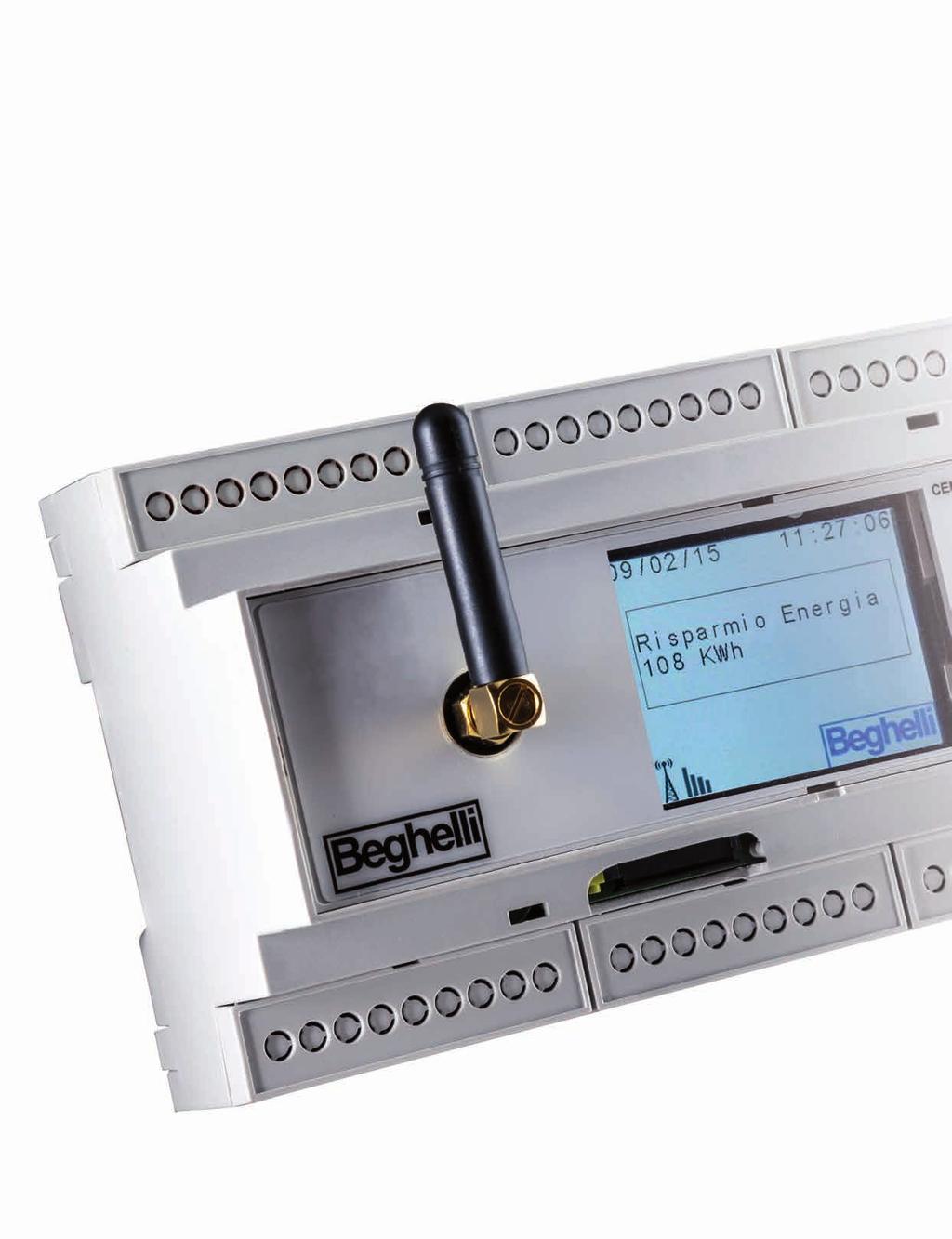

90 SMARTDRIVER Centrální řídicí jednotka Integrace a automatizace klasického i nouzového osvětlení Řídicí jednotka pro ovládání osvětlovacích prvků a prvků nouzového osvětlení s rádiovým ovládáním, vybaveným přijímačem s vysílačem Beghelli Spread Spectrum zabudovanými v LED driveru s funkcí inteligentního řízení osvětlení. Centrální řídicí jednotka vysílá k osvětlovacím tělesům povely nezbytné pro ovládání jejich funkce a od svítidel získává informace o stavu, diagnostice a data o spotřebě elektrické energie. Jednotka je schopna ovládat jednotlivě každé osvětlovací těleso systému. Jednotka koordinuje funkci komunikační sítě, která umožňuje ovládat osvětlovací tělesa i v budovách velkých rozměrů prostřednictvím automatického nasměrování informačních paketů pomocí sítě tvořené osvětlovacími a nouzovými tělesy. Jednotka mimo jiné zahrnuje GSM modul, který umožňuje dálkové ovládání systému. TECHNICKÁ DATA Stupeň krytí IP20 Pracovní teplota C Montáž Lišta DIN 9 modulů Ovládaná svítidla Maximální limit: 992 zařízení Doporučený limit Beghelli: 400 zařízení Lokální přenos rádiový systém Spread Spectrum SFH; DSSS na 16 kanálech Dálkový přenos GSM napojitelný na datovou banku; Beghelli Servizi, propojitelný se systémy; BMS (Building Management Systems); prostřednictvím rozhraní RS-485, protokolu MODBUS Funkce Kompletní ovládání funkce osvětlo va - cího systému, obzvláště: nastavení až 256 scén nastavení hladiny stmívání definování provozního režimu (stálá intenzita osvětlení na nastavenou hodnotu nebo automatická regulace osvětlení) diagnostika měření spotřebované a uspořené energie vytváření světelných scén časované rozsvěcování / zhasínání skupin světel konfigurace světelného zařízení ovládání všech funkcí nouzového systému synchronizace a časování testovacích funkcí utlumení / aktivace nouzového stavu detailní správa chyb střídavé testování 50 % systému IP20 Rozměry (mm) Stupeň krytí Hmotnost L B H kg IP20 0,6 L Systém řízení osvětlení dodáváno včetně GPRS SOFTWARE SD MANAGER KABEL RS485/USB (S KÓDEM 20102) KONVERTOR RS485/WIFI ETHERNET (S KÓDEM 20124) B H Centrální řídicí jednotka Balení CENTRÁLNÍ ŘÍDICÍ JEDNOTKA CENTRÁLNÍ ŘÍDICÍ JEDNOTKA WIFI 1 90

91 Vysílací modul Automatizované osvětlení budov Vysílací modul je rádiové zařízení napájeno 230 V střídavým napětím, vybaveno vstupem na 230 V, který umožňuje posílat rádiové příkazy jednotlivým svítidlům anebo určitým spínacím zařízením. Zařízení s přibližnými rozměry mm má čtyři svorkovnice, dvě pro napájení (N a P) a dva pro input (I), které rozpoznává přítomnost fáze přes nulu (N). Tento modul má vestavěnou anténu a může se instalovat do jakékoliv nestíněné krabice. Pokud se instaluje do montážního boxu 503, zabere místo jedné objímky. Funkce, které lze provádět s vysílacím modulem, jsou následující: Přenos časovaného povelu (spínací tlačítko anebo pohybové čidlo) Přenos stavu (zapnutí zap/vyp) Povely přenášeny vysílacím modulem jsou přiřazeny buď jednomu svítidlu, anebo celé skupině svítidel. Pracovní teplota: C IP20 Balení VYSÍLACÍ PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ BUDOV 1 Přijímací a spínací modul Automatizované osvětlení budov Přijímací a spínací modul je rádiové zařízení, napájeno 230 V střídavým napětím, které obsahuje integrované relé, které je schopné ovládat svítidla a jiné elektrické zařízení. Zařízení s přibližnými rozměry mm má čtyři svorkovnice, dvě pro napájení (N a P) a dvě pro 230 V výstup (N a Pout). Tento modul má vestavěnou anténu a může se instalovat do jakékoliv nestíněné krabice. Pokud se instaluje do montážního boxu 503, zabere místo jedné objímky. Výstupní relé je schopné spínat maximálně proud 260 W. Tento modul má v sobě integrovaný měřič výkonu a počítač elektrické energie distribuované na výstup. Tento modul spojený s jedním anebo více vysílacími moduly aktivuje odpovídající povely. Pracovní teplota: C ŘÍZENÍ OSVĚTLENÍ IP20 Balení PŘIJÍMACÍ A SPÍNACÍ PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ BUDOV 1 91

92 SMARTDRIVER SMARTDRIVER Modul pro systém řízení osvětlení Automatizované osvětlení budov Širokopásmový radiový vysílač s pracovní frekvencí o šířce až GHz v souladu s Beghelli FH-DSSS protokolem. Modul pro řízení osvětlení umožňuje dálkově řídit LED driver (SmartDriver). Tento modul je napájen ze SmartDriveru a umožňuje následující funkce: Přijímání a ovládání rádiových příkazů Možnost provedení automatických funkcí regulace osvětlenosti přes radiové povely Dálková diagnostika svítidla Pracovní teplota: C IP20 Balení PRO SYSTÉM ŘÍZENÍ OSVĚTLENÍ 1 Modul DALI / Modul 1 10 V Automatizované osvětlení budov Zařízení umožňuje napájecí jednotce SmartDriver řídit svítidla s rozhraním DALI / 1 10 V. Pracovní teplota: C IP20 Balení DALI V 1 92

93 SMARTDRIVER Inteligentní fotosenzor Opticom Automatizované osvětlení budov Světelný senzor Autodimmer se skládá z SMD fototranzistoru, který po připojení k napájecí jednotce SmartDriver umožňuje měřit intenzitu světla odrážejícího se od podlahy a okolních předmětů. Odražené světlo je množství světla vydávaného osvětlovacím tělesem směrem k podlaze a přirozeného světla nacházejícího se v prostředí, pocházejícího například z oken a světlíků: udržet tento objem konstantní znamená automaticky snížit množství světla vydávaného svítidlem v případě zvýšení intenzity okolního světla, a tím dosáhnout vyšších energetických úspor. Ve svítidlech, kde je senzor Autodimmer nainstalovaný, klesne spotřeba elektrické energie až o 30 %. Každé zařízení SD vybavené novou technologií OPTICOM INTELLIGENT PHOTOSENSOR získává kromě funkce Autodimmer Natural Light i technologii Opticom a inovativní funkci Autodimmer Dynamické osvětlení. Pracovní teplota: C IP20 Balení INTELIGENTNÍ FOTOSENZOR OPTICOM INTELIGENTNÍ FOTOSENZOR OPTICOM ACCIAIO 1 Software SD Manager SD Manager je softwarová aplikace pro PC (MS Windows), která byla navržena, aby spolupracovala s centrální řídicí jednotkou s kódem SD Manager je schopen řídit osvětlení a monitorovat nouzové osvětlení. Je možné umístit svítidla na DWG mapě. Software se používá k nastavení nově instalovaných svítidel, k vytváření skupin, k ovládání osvětlení, k plánování testů a ke kontrole výsledků. ŘÍZENÍ OSVĚTLENÍ Balení SOFTWARE SD MANAGER 1 93

94 Inverter LED Plug& Light Inverter s rychlým připojením TechnIcká DaTa Výstupní výkon 3,2 W konstantní Jmenovité napětí 230 V AC 50 Hz Verze Stále svítící (SA), Nouzově svítící (SE), RM s volitelným ovládacím zařízením (kód 2730) Inverter postavený na patentované technologii Plug & Light, vybavený rychlým konektorem kompatibilním se systémem SD (Smart Driver), který je standardně dodáván ke všem zařízením řady LED Stella Polare. Inverter obsahuje sadu baterií a je opatřen krytem kabelů pro použití mimo zařízení, například v případě LED panelu nebo Down light LED, kde je umístěna v podhledovém stropu. Systém obsahuje Systém kontroly baterie (BCS) s vícebarevným systémem signalizace LED, který ukazuje stav baterie a je kompatibilní se všemi LED zařízeními vybavenými ovladači s certifikátem SELV, ke kterým ho lze rychle připojit pomocí rychlé univerzální svorkovnice. Systém Plug & Light zaručuje nejvyšší úroveň výkonu (například při instalaci na BS 100 LED zajišťuje nouzový výkon 452 Im), konstantní výstupní výkon a úplnou údržbu shodných funkcí se zařízením Smart Driver, ke kterému je připojen. Inverter je schopen pracovat se všemi typy LED zdrojů a driverů 2 DC v rozsahu V a V. IP40 IP65 Normy EN , EN , EN Stupeň krytí IP40, IP65 Autonomie 1 h, 3 h Výstup DC V DC (19358, 19359) SELV V DC (19367) Provozní teplota C Baterie NiCd 7,2 V 0,75Ah (1 h) NiMH 7,2 V 1,5 Ah (3 h) Status LED Dvojbarevná s PC pilotním světlem (BCS) Těleso Polykarbonát Maximální 160 ma výstupní proud Doba nabíjení 24 h L model IP40 Rozměry (mm) Hmotnost IP L B H max. kg ,3 B H Příslušenství KRYT KABELŮ dodáváno včetně model IP65 H B VEDENÍ SE LED světlo LED signál L Rozměry (mm) Hmotnost IP L B H max. kg Schéma zapojení s SD driverem ,8 94

95 PŘÍKLAD VÝPOČTU NOUZOVÉHO SVĚTELNÉHO TOKU PRO BS 100 LED (SMART DRIVER) S INVERTEREM PLUG&LIGHT S 1HODINOVOU AUTONOMIÍ (KÓD 19358) Inverter Plug&Light umožňuje dosažení optimálního výkonu osvětlení u zařízení na kterém je instalován. Níže je vidět metoda výpočtu, které se používá pro výpočet nominálního výkonu, který lze získat v případě nouzové situace. Fn F out = P out Pn 0,9 F out = Světelný tok v nouzovém režimu (lm) Fn = Nominální světelný tok produktu (lm) Pn = Nominální výkon absorbovaný zařízením (W) 0,9 = Koeficient efektivnosti inverteru (EU 874/2012) P out = Nominální výkon inverteru (W) Příklad: Fn = lm Fn Pn = 59 W F out = 3,2 = 452 lm 59 0,9 Autonomie 1 hodina Světelný tok 452 lm SYSTÉM KONTROLY BATERIE Výstražná kontrolka LED v návaznosti na nové normy CEI EN , které výslovně vyžadují signalizaci poruchy baterie, která je indikována okamžitým rozsvícením červené barvy na vícebarevné kontrolce LED (Systém kontroly baterie BCS). Červená výstražná kontrolka LED: PORUCHA BATERIE Zelená výstražná kontrolka LED: SVÍTIDLO JE PLNĚ FUNKČNÍ Okamžité spojení se systémem SmartDriver TR TR Výkon* W 3,2 3 3,2 3 Výkon* W 3 3,2 3 SYSTÉM KONTROLY BATERIE IP40 Příkon Výstup Model Autonomie Baterie max. W DC Balení INV PLUG&LIGHT LED SE/SA 1H 20-60V SE/SA 1 h NiCd 7,2 V 0,75 Ah V 1/ INV PLUG&LIGHT LED SE/SA 3H 20-60V SE/SA 3 h NiMH 7,2 V 1,5 Ah V 1/ INV PLUG&LIGHT LED SE/SA 1H V SE/SA 1 h NiCd 7,2 V 0,75 Ah V 1/ INV PLUG&LIGHT LED SE/SA 3H V SE/SA 3 h NiMH 7,2 V 1,5 Ah V 1/12 SYSTÉM KONTROLY BATERIE IP65 Příkon Výstup Model Autonomie Baterie max. W DC Balení INV PLUG&LIGHT LED SE/SA 1H 20-60V IP65 SE/SA 3 h NiMH 7,2V 1,5Ah 1 1/ INV PLUG&LIGHT LED SE/SA 1H 20-60V IP65 SE/SA 1 h NiCd 7,2V 0,75Ah V 1/ INV PLUG&LIGHT LED SE/SA 3H V IP65 SE/SA 3 h NiMH 7,2V 1,5Ah V 1/12 NOUZOVÉ INVERTERY * Referenční výkon pro účely porovnání se zářivkami ** Minimální tok zaručený podle EN

96 Inverter LED Elektronické ovládací zařízení pro nouzové osvětlení při užití LED modulů. Autonomie nezávislá na na samotném svítidle s možností zvolit mezi 1, 2 a 3 hodinami. Řízení výstupního proudu s modulací PWM při konstantním proudu umožňuje nejlepší ovládání modulů LED, čímž se zabrání zkreslení světelného toku a teploty barev LED. Inverter nabízí maximální univerzálnost díky adaptační sadě LED. Samočinné přizpůsobení výstupního napětí s automatickým rozpoznáním zatížení. Výkon je nezávislý na připojeném modulu LED. Dobíjecí systém zaručuje 1 hodinu autonomie po 12 hodinách dobíjení ve 2h a 3h konfiguracích. Odpojení relé od napájecího zdroje dělá adaptační sadu Beghelli LED univerzálním produktem, který je kompatibilní se všemi drivery. TechnIcká DaTa Maximální výstupní 6 W výkon Jmenovité napětí 230 V AC 50 Hz Verze Stále svítící (SA), RM (odpočinkový mód s kódem 2730) Normy EN , EN , EN , EN Stupeň krytí IP20 (podle svítidla, ve kterém je namontován), IP65 Autonomie 1 h, 3 h Výstupní napětí 6V 55V Maximální 500 ma výstupní proud Doba nabíjení 24 h Provozní teplota C (Baterie) C (Inverter) Mezní teplota skříně 70 C Nabíjecí proud 85 ma Baterie NiMh 7,2 V 1,7 Ah (vysoká teplota) Odpočinkový mód s volitelným ovládacím zařízením ( 12101) Status LED Dvojbarevná Auto restart Kompatibilní s testovacím tlačítkem v konfiguraci AT Těleso Polykarbonát L L model IP40 IP Rozměry (mm) Rozměry baterie (mm) Hmotnost L B H L Ø H max. kg ,5 35 0,3 model IP65 L IP20 Ø B IP65 IP Rozměry (mm) Rozměry baterie (mm) Hmotnost L B H L Ø H max. kg ,8 B H H 96

97 PŘÍKLAD VÝPOČTU NOUZOVÉHO SVĚTELNÉHO TOKU PRO BS 100 LED (SMART DRIVER) S LED INVERTEREM S 1HODINOVOU AUTONOMIÍ (KÓD 19355) LED Inverter umožňuje dosažení optimálního výkonu osvětlení u zařízení na kterém je instalován. Níže je vidět metoda výpočtu, které se používá pro výpočet nominálního výkonu, který lze získat v případě nouzové situace. Fn Světelný tok = P inverter kde: Pn P = Nominální výkon invertoru (v případě 1h modelu = 6 W) Fn = Nominální světelný tok zařízení (pro BS100 LED = lm) Pn = Nominální výkon absorbovaný zařízením LED (pro BS100 LED = 59 W) Světelný tok = 6 = 847 lm 59 0,9 Autonomie 1 hodina Světelný tok 847 lm AT-LG Výkon* W Absorbce Řízení Model Autonomie Baterie W Balení INVERTER FULL LED AT/LG 6W 55V 123h AT/LG SA 1-2-3H NiMh 7,2 V 1,7 Ah INVERTER LED AT/LG 8W 55V 123h AT/LG SA 1-2-3H NiMh 7,2 V 2,2 Ah 2 1 Logica AT-LG Výkon* W AT-LGFM AT-LGFM Logica IP INVERTER FULL LED AT/LG 6W 55V 123h IP65 AT/LG SA 1-2-3H NiMh 7,2 V 1,7 Ah 2 1 Výkon* W Absorbce Řízení Model Autonomie Baterie W Balení Logica FM INVERTER FULL LED LGFM 6W 55V 123h LGFM SA 1-2-3H NiMh 7,2 V 1,7 Ah 2 1 Výkon* W Absorbce Řízení Model Autonomie Baterie W Balení Logica FM IP65 Absorbce Řízení Model Autonomie Baterie W Balení INVERTER FULL LED LGFM 6W 55V 123h IP65 LGFM SA 1-2-3H NiMh 7,2 V 1,7 Ah 2 1 * Referenční výkon pro účely porovnání se zářivkami ** Minimální tok zaručený podle EN LED LG BUS LOGICA AT volitelný VEDENÍ SE AUTONOMIE LED signál NOUZOVÉ INVERTERY VEDENÍ SA C 97

98 Inverter LED Extreme TechnIcká DaTa Maximální výstupní 15 W* výkon Jmenovité napětí 230 V AC 50 Hz Verze Stále svítící (SA), RM (odpočinkový mód s kódem 2730) Normy EN , EN , EN , EN Stupeň krytí IP20 (podle svítidla, ve kterém je namontován), IP65 Samostatnost 45 min., 1 h, 2 h, 3 h, 8 h Výstupní napětí 3V 55V Maximální 500 ma výstupní proud Doba nabíjení 24 h Provozní teplota -20 C + 50 C (LTO Baterie) -10 C + 60 C (LiFe Baterie) -20 C + 70 C (Inverter) Nabíjecí proud 105 ma Baterie LTO 14,4 V 1,2 Ah LiFe 12,8 V 1,5 Ah Odpočinkový mód S volitelným ovládacím zařízením ( 12101) Status LED Dvojbarevná Auto restart Kompatibilní s testovacím tlačítkem v konfiguraci AT Těleso Polykarbonát Elektronické ovládací zařízení pro nouzové osvětlení při užití LED modulu. Doba samostatnosti nezávislá na samotném svítidle s možností zvolit mezi 1, 2, 3 nebo 8 hodinami. Řízení výstupního proudu s modulací PWM při konstantním proudu umožnuje nejlepší ovládání modulu LED, čímž se zabrání zkreslení světelného toku a teploty barev LED. Inverter nabízí maximální univezálnost díky adaptační sadě LED. Samočinné přizpusobení výstupního napětí s automatickým rozpoznáním zatížení. Výkon je nezávislý na připojeném modulu LED. Odpojení relé od napájecího zdroje dělá adaptační sadu Beghelli LED univerzálním produktem, který je kompatibilní se všemi drivery. Pokud není dosaženo komunikační sběrnicí, verze LG automaticky provádí vlastní diagnostiku (Autotest). Dostupné ve dvou různých verzích; s batirií LTO (doporučené pro užití v prostředí, kde teplota dosahuje -20 C + 50 C, prodloužená záruka baterie 10 let) nebo s baterií LiFe (doporučené pro užití v prostředí, kde teplota dosahuje -10 C + 60 C, prodloužená záruka baterie 5 let). V případe potřeby lze objednat dodatečnou baterii pro zdvojnásobení doby samostatnosti. L L model IP20 Rozmery inverteru baterie (mm) Rozměry baterie (mm) Hmotnost L B H L Ø H max. kg LTO ,3 LiFe ,3 model IP65 B IP20 Ø H B IP65 H Příslušenství LGFM INVERTER LED KRYT IP DOPLŇKOVÁ BATERIE LTO 14,4 V 1,2 Ah DOPLŇKOVÁ BATERIE LIFE 12,8 V 1,5 Ah nutno objednat zvlášť L IP Rozměry inverteru (mm) Hmotnost L B H max. kg ,8 98

99 PŘÍKLAD VÝPOČTU NOUZOVÉHO SVĚTELNÉHO TOKU PRO BS 100 LED (SMART DRIVER) S LED INVERTEREM S 1HODINOVOU SAMOSTATNOSTÍ (KÓD 19355) LED Inverter umožňuje dosažení optimálního výkonu osvětlení u svítidla, na kterém je instalován. Níže je vidět metoda výpočtu, které se používá pro výpočet nominálního výkonu, který lze získat v případě nouzové situace. Fn Světelný tok = P inverter kde: Pn P = Nominální výkon invertoru (v případě 1h modelu = 6 W) Fn = Nominální světelný tok produktu (pro BS100 LED = lm) Pn = Nominální výkon absorbovaný LED svítidlem (pro BS100 LED = 59 W) Světelný tok = lm S baterií Autoripara: P = Nominální výkon inverteru (v případě 1,5h modelu = 15 W) Fn = Nominální světelný tok produktu (pro BS100 LED = lm) Pn = Nominální výkon absorbovaný LED svítidlem (pro BS100 LED = 59 W) Doba samostatnosti 1 hodina Světelný tok lm Světelný tok = lm 16 45min. / 1,5h (Autoripara) Výstupní výkon je vystaven maximálnímu proudu 500 ma (tzn. inverter nastavený na 1h autonomii poskytuje výstup 10 W pouze v případě, že je připojen k LED s V led > 20 Voltu). Pod tímto napětím se sníží výkon podle tohoto grafu. Výstupní výkon W h / 2h (Autoripara) 2h / 4h (Autoripara) 3h / 6h (Autoripara) 8h / 16h (Autoripara) V LED Titanium Battery 1 2 Rychlé nabíjení: Svítidlo, ve kterém je baterie použita, je schopné dosáh - nout 80 % doby samostatnosti za méně než 2 hod. Pro extrémní provozní teploty: -20 C +50 C 3 4 DLOUHÁ ŽIVOTNOST s min nabíjecími cykly je zaručena, sví - tidlo může uspokojivě pracovat po dobu 10 let. MAXIMÁLNÍ BEZPEČNOST: Na rozdíl od běžných lithiových baterií jsou použity materiály, které poskytují výjimečnou bezpečnost, dokonce i v případě zkratu nebo proděravění. Baterie Autoripara BEZPEČNOST: Systém AUTORIPARA zakročí, pokud selže hlavní baterie. SVĚTELNÝ TOK: Provozovatelé si mohou zvolit, zda mají pracovat obě baterie současně, dojde ke zdvojnásobení světelného toku. SAMOSTATNOST: Provozovatelé si mohou zvolit, zda mají obě baterie pracovat současně, dojde ke zdvojnásobení doby samostatnosti svítidla. AT-LG Výkon W 15* 15* Logica Samostatnost Příkon Řízení Model Samostatnost batterie Autoripara Baterie W Balení INVERTER EXT AT/LG 10W 55V 0, h LTO AT/LG SA 0, H 1, H LTO 14,4V 1,2Ah INVERTER EXT AT/LG 10W 55V 0, h LiFe AT/LG SA 0, H 1, H LiFe 12,8V 1,5Ah 2 1 * Výstupní výkon se zvýší až na 15 W, když je inverter nastaven na 45 min. trvání autonomie. NOUZOVÉ INVERTERY 99

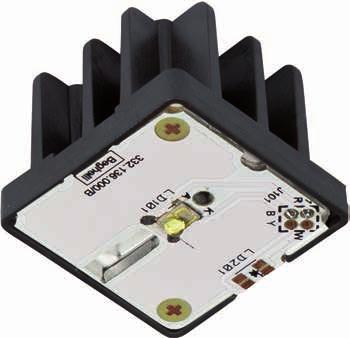

100 Nouzový modul LED S vestavným Inverterem Elektronický nouzový modul LED je vysoce výkonné pomocné svítidlo pro nouzové osvětlení. Provoz je podmíněn instalací tradičního svítidla, kde je následně instalován nouzový modul LED a příslušný inverter s baterií. Sada obsahuje 3 speciální čočky PMMA s vysokou průhledností pro verze Lungaluce, Largaluce a Altaluce, aby bylo možné obsáhnout různé rozměry osvětlených ploch a různou mon tážní výšku od 3 do 7 metrů. Každá čočka má bílý polykarbonátový kryt RAL Nouzový modul LED je dodáván s držákem na trubice T8 a T5. Vysoce účinný zdroj LED je vybaven chladičem z tlakového odlitku z hliníku. TECHNICKÁ DATA Ekvivalent 2 W IP20 H HOSPITAL 12 HOURS RECHARGE UV Jmenovité napětí 230 V AC ± 10 % 50 Hz Verze TH, SE/SA/PS (Stále svítící, Nouzově svítící, režim veřejnost) volitelná s pře - pínačem DIP v provedení LG a LGFM L B Normy EN , EN , EN , EN 1838, EN Stupeň krytí podle svítidla na kterém je instalován Autonomie 1h, 2h, 3h volitelná s přepínačem DIP v provedení LG a LGFM H LeD modul Provozní teplota C Montáž na svítidla s trubicemi T5 a T8 B Těleso hliník a bílý polykarbonát RAL 9010 Optika vysoce transparentní PMMA H L Inverter Světelný zdroj LED L2 L L1 L H Baterie B Příslušenství 3 čočky: LUNGA, LARGA a ALTA se 3 různými kryty 2 PRUŽINY PRO UPEVNĚNÍ NA TRUBICE T8 A T5 dodáno včetně W* Rozměry (mm) L L1 L2 B H LED modul Inverter Baterie ,5 ** Referenční výkon pro účely porovnání se zářivkami 100

101 AT LG H Autotest Výkon W Model Autonomie Baterie N LED Svět. tok** SE lm Svět. tok** SA lm Příkon W Hmotnost kg Balení EM LED AT SE 1N SE 1h NiCd 7,2V 0,75Ah ,2 6 Logica Výkon W Model Autonomie Baterie N LED Svět. tok** SE lm Svět. tok** SA lm Příkon W Hmotnost kg Balení EM LED LG SE/SA/PS 1/2/3H SE/SA/PS 1/2/3h NiMH 7,2V 1,2Ah 1 250/190/ /6,5 0,2 6 LGFM Výkon W 2 Model Autonomie Baterie N LED Svět. tok** SE lm Svět. tok** SA lm Příkon W Hmotnost kg Balení EM LED LGFM SE/SA/PS 1/2/3H SE/SA/PS 1/2/3h NiMH 7,2V 1,2Ah 1 250/190/ /7,5 0,2 6 ** Minimální světelný tok zaručený podle EN Logica FM MONTÁŽ DO SVÍTIDLA S TRUBICÍ T5 MONTÁŽ DO SVÍTIDLA S TRUBICÍ T8 OCELOVÁ SVORKA dodáno včetně OCELOVÁ SVORKA dodáno včetně Analýza termofluidodynamiky: výpočet odvodu tepla Pro zajištění dlouhé životnosti a vysokého výkonu LED zdroje byla použita nová technologie, která simuluje difúzi tepla ve svítidle: termofluidodynamická analýza umožňuje předvídat provozní teplotu jednotlivých komponent, aby se optimalizoval systém odvodu tepla. OPTIKA Počet svítidel Použití LUNGALUCE 3 m 1 Pro únikovou cestu v délce do 17,1 m je zajištěna osvětlenost min. 1 lx na ose a > 0,5 lx do 1 m od středové čáry 2 Pro rozteč 18 m mezi svítidly a únikovou cestu o délce do 35,1 m je zajištěna osvětlenost min. 1 lx na ose a > 0,5 lx do 1 m od středové čáry LARGALUCE 3 m 1 Pro plochu o rozměrech do 11,3 11,3 m je zajištěna osvětlenost min. 0,5 lx, s výjimkou obvodového pásu 0,5 m 4 Pro rozteč 13,2 m mezi svítidly a plochu o rozměrech 24,5 24,5 m je zajištěna osvětlenost min. 0,5 lx, s výjimkou obvodového pásu 0,5 m ALTALUCE 7 m 1 Pro plochu o rozměrech do 12,4 12,4 m je zajištěna osvětlenost min. 0,5 lx, s výjimkou obvodového pásu 0,5 m 4 Pro rozteč 14,4 m mezi svítidly a plochu o rozměrech 26,8 26,8 m je zajištěna osvětlenost min. 0,5 lx, s výjimkou obvodového pásu 0,5 m NOUZOVÉ LED Y 101

102 Jeden modul pro několik použití Příslušný inverter dodáno včetně 3,5 V 700 ma (SE) 350 ma (SA) Balíček baterií Lungaluce dlouhá optika Svítidlo instalováno ve výšce 3 m zajišťuje pro únikovou cestu v délce 17,1 m osvětlenost min. 1 lx na ose a > 0,5 lx do 1 m od středové čáry Largaluce široká optika Svítidlo instalováno ve výšce 3 m zajišťuje pro plochu 11,3 11,3 m osvětlenost 0,5 lx Altaluce úzká optika Svítidlo instalováno ve výšce 7 m zajišťuje pro plochu 12,4 12,4 m osvětlenost 0,5 lx 102

103 Výpočet nouzového osvětlení na zemi Optika Lungaluce dlouhá montáž do výšky 3 m 3 m SAMOSTATNÁ MONTÁŽ 1 m 1 lx 17,1 m Samostatná montáž Svítidla instalovaná ve výšce 3 m zajišťují pro únikovou cestu v délce 17,1 m osvětlenost min. 1 lx na ose a > 0,5 lx do 1 m od středové čáry 3 m Montáž více svítidel s roztečí 18 m Svítidla instalovaná ve výšce 3 m zajišťují pro únikovou cestu v délce 35,1 m osvětlenost min. 1 lx na ose a > 0,5 lx do 1 m od středové čáry 1 m MONTÁŽ VÍCE SVÍTIDEL 18 m 1 lx 1 lx 35,1 m Optika Largaluce široká montáž do výšky 3 m 3 m SAMOSTATNÁ MONTÁŽ 11,3 m Osvětlená oblast 0,5 lx 11,3 m Samostatná montáž Plocha o rozměrech 11,3 11,3 m; osvětlenost min. 0,5 lx (128 m 2 ) 3 m Montáž více svítidel s roztečí 13,2 m Plocha o rozměrech 24,5 24,5 m; osvětlenost min. 0,5 lx (600 m 2 ) MONTÁŽ VÍCE SVÍTIDEL 13,2 m 24,5 m 13,2 m Osvětlená oblast 0,5 lx 24,5 m Optika Altaluce bodové světlo montáž do výšky 7 m 7 m SAMOSTATNÁ MONTÁŽ Montáž více svítidel s roztečí 13,7 m Plocha o rozměrech 26,8 26,8 m; osvětlenost min. 0,5 lx (718 m 2 ) 12,4 m Osvětlená oblast 0,5 lx 12,4 m Samostatná montáž Plocha o rozměrech 12,4 12,4 m; osvětlenost min. 0,5 lx (154 m 2 ) 7 m 13,7 m MONTÁŽ VÍCE SVÍTIDEL 26,8 m 13,7 m Osvětlená oblast 0,5 lx 26,8 m NOUZOVÉ LED Y 103

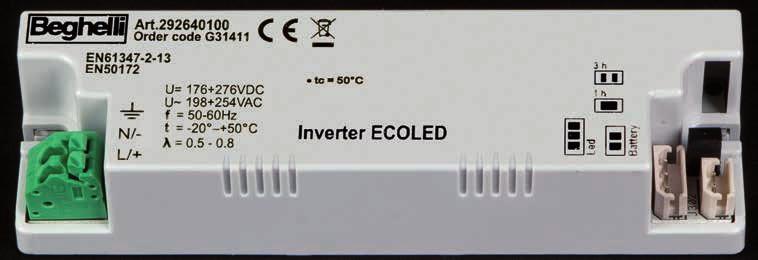

104 EcoLED inverter LED modul Vysoce výkonný modul pro nouzové osvětlení. Provoz je podmíněn instalací tradičního svítidla, kde je následně instalován nouzový modul LED a příslušný inverter s baterií. Sada obsahuje 3 speciální čočky PMMA s vysokou průhledností pro verze Lungaluce, Largaluce a Altaluce, aby bylo možné obsáhnout různé rozměry osvětlených ploch a různou montážní výšku od 3 do 7 metrů. Nouzový modul LED je dodáván s držákem na trubice T8 a T5. TECHNICKÁ DATA IP20 TR RM 12 HOURS RECHARGE UV Ekvivalent 1,5 W Jmenovité napětí 230 V AC ± 10 % 50 Hz Verze Stále svítící (SA), Nouzově svítící (SE) Režim odpočinku: s volitelným ovládacím zařízením (kód 2730) L B Normy EN , EN , EN , EN , EN H LeD modul Stupeň krytí podle svítidla na kterém je instalován Autonomie 1h B Provozní teplota C Montáž na svítidla s trubicemi T5 a T8 Těleso polyamid nabitý grafitem H L Inverter Optika vysoce transparentní PMMA L2 L L1 L Světelný zdroj LED H B Baterie Příslušenství dodáno včetně Rozměry (mm) Svítidlo W L L1 L2 B H LED modul 1, LED 3 čočky: LUNGA, LARGA a ALTA se 3 různými kryty Inverter PRUŽINY PRO UPEVNĚNÍ NA TRUBICE T8 A T5 Baterie ,5 104

105 MONTÁŽ DO SVÍTIDLA S TRUBICÍ T5 MONTÁŽ DO SVÍTIDLA S TRUBICÍ T8 OCELOVÁ SVORKA dodáno včetně OCELOVÁ SVORKA dodáno včetně ČOČKY LUNGALUCE dodáno včetně LARGALUCE dodáno včetně ALTALUCE dodáno včetně Analýza termofluidodynamiky: výpočet odvodu tepla Pro zajištění dlouhé životnosti a vysokého výkonu LED zdroje byla použita nová technologie, která simuluje difúzi tepla ve svítidle: termofluidodynamická analýza umožňuje předvídat provozní teplotu jednotlivých komponent, aby se optimalizoval systém odvodu tepla. TR Výkon W 1, INVERTER LED SE 1N RM SE 1h 1 NCHT 3,6 V 0,75 Ah 1 0,25 6 Tradiční Model Autonomie N LED Baterie Příkon max. W Hmotnost kg Balení NOUZOVÉ LED Y 105

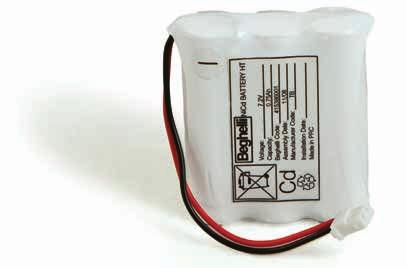

106 Jeden modul pro několik použití Příslušný inverter dodáno včetně 3 V 500 ma Balíček baterií Lungaluce dlouhá optika Svítidlo instalováno ve výšce 3 m zajišťuje pro únikovou cestu v délce 11,8 m osvětlenost min. 1 lx na ose a > 0,5 lx do 1m od středové čáry Largaluce široká optika Svítidlo instalováno ve výšce 3 m zajišťuje pro plochu 8,1 8,1 m osvětlenost 0,5 lx Altaluce úzká optika Svítidlo instalováno ve výšce 7 m zajišťuje pro plochu 9,3 9,3 m osvětlenost 0,5 lx 106

107 Výpočet nouzového osvětlení na zemi Optika Lungaluce dlouhá montáž do výšky 3 m 3 m SAMOSTATNÁ MONTÁŽ 1 m 1 lx 11,8 m Samostatná montáž Svítidla instalovaná ve výšce 3 m zajišťují pro únikovou cestu v délce 11,8 m osvětlenost min. 1 lx na ose a > 0,5 lx do 1 m od středové čáry 3 m Montáž více svítidel s roztečí 13 m Svítidla instalovaná ve výšce 3 m zajišťují pro únikovou cestu v délce 24,8 m osvětlenost min. 1 lx na ose a > 0,5 lx do 1 m od středové čáry 1 m MONTÁŽ VÍCE SVÍTIDEL 13 m 1 lx 1 lx 24,8 m Optika Largaluce široká montáž do výšky 3 m 3 m SAMOSTATNÁ MONTÁŽ 8,1 m Osvětlená oblast 0,5 lx 8,1 m Samostatná montáž Plocha o rozměrech 8,1 8,1 m; osvětlenost min. 0,5 lx 3 m Montáž více svítidel s roztečí 8,6 m Plocha o rozměrech 16,7 16,7 m; osvětlenost min. 0,5 lx (600 m 2 ) MONTÁŽ VÍCE SVÍTIDEL 8,6 m 16,7 m 8,6 m Osvětlená á oblast 0,5 lx 16,7 m Optika Altaluce bodové světlo montáž do výšky 7 m 7 m SAMOSTATNÁ MONTÁŽ Montáž více svítidel s roztečí 11 m Plocha o rozměrech 20,5 20,5 m; osvětlenost min. 0,5 lx (718 m 2 ) 9,3 m Osvětlená oblast 0,5 lx 7 m 11 m 11 m 9,3 m Samostatná montáž Plocha o rozměrech 9,3 9,3 m; osvětlenost min. 0,5 lx MONTÁŽ VÍCE SVÍTIDEL 20,5 m Osvětlená oblast 0,5 lx 20,5 m NOUZOVÉ LED Y 107

108 108

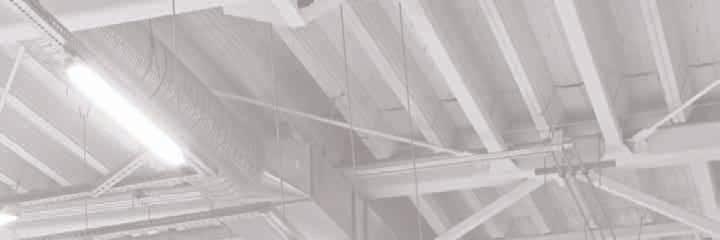

109 Typická aplikace svítidla Acciaio Eco LED na elektrifikovaných lištových systémech v průmyslových prostředích různých dílen, továren a vysoce rizikových oblastí. Svítidlo je také k dostání ve verzi ATEX pro obzvláště náročné aplikace. Díky ocelovému tělesu a čelům z technopolymeru má velmi vysokou odolnost (IP66-IK09). 109
