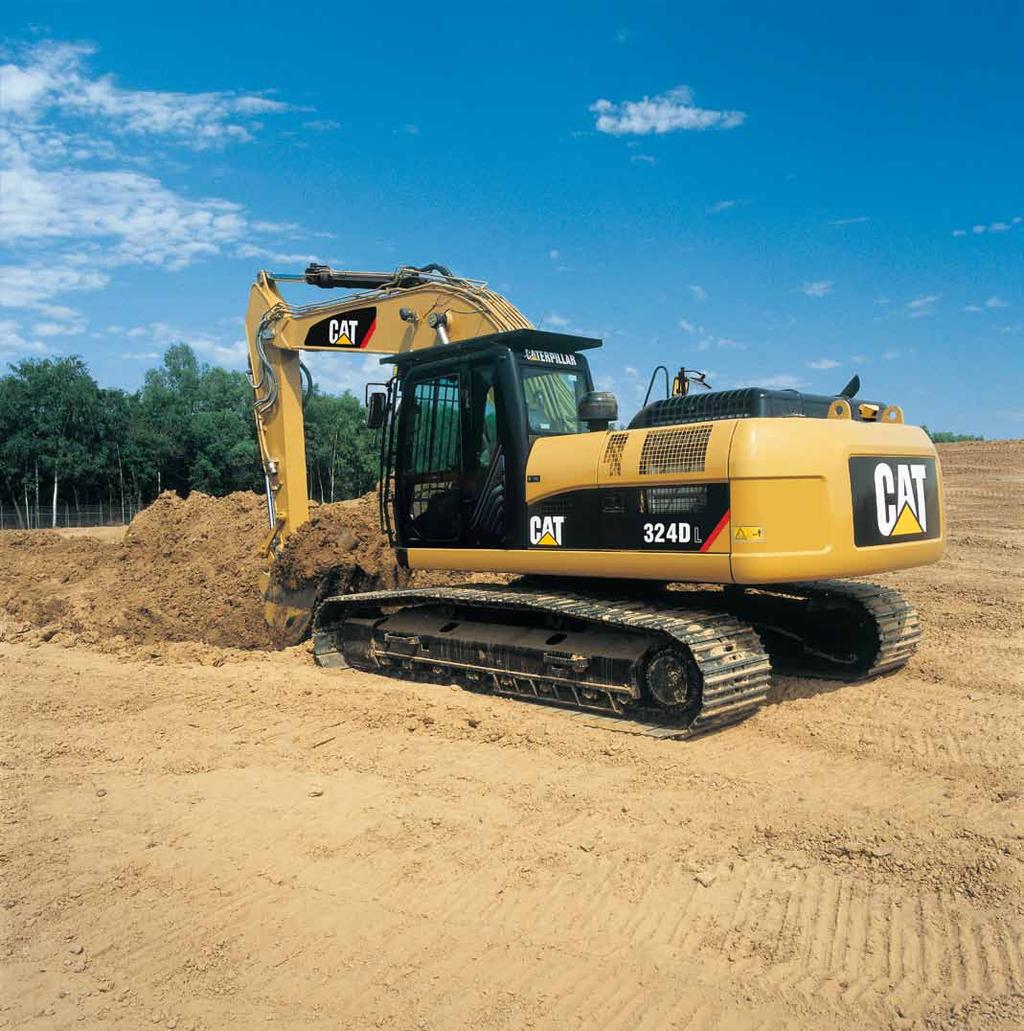

1 324D L 324D L Hydraulická rypadla Vznětový motor Cat C7 s technologií ACERT Čistý výkon (ISO 9249) při 1800 ot/min 140 kw/190 k Provozní hmotnost až kg Maximální rychlost pojezdu 5,4 km/h Maximální dosah v úrovni terénu mm Maximální hloubkový dosah 6740 mm

2 Hydraulická rypadla 324D L a 324D L Řada D přináší inovace zlepšující výkon, ovladatelnost a všestrannost. Motor Motor Cat C7 s technologií ACERT nabízí nižší spotřebu paliva a snížené opotřebení. Pracuje v bodu spalování, čímž se optimalizuje výkon motoru a dosahuje se nízkých emisí výfukových plynů. Díky kombinaci technologie ACERT s novými funkcemi úsporný režim a řízení výkonu mohou zákazníci dosáhnout rovnováhy mezi nároky na výkon a spotřebu paliva podle svých požadavků a aplikací. str. 4 Hydraulický systém Hydraulický systém byl navržen tak, aby poskytoval spolehlivost a vynikající ovladatelnost s vyššími rypnými silami, nosností a tažnou silou. Systém ovládání nástrojů Cat ještě zvyšuje flexibilitu. Režim zesíleného zdvihu maximalizuje zdvihový výkon a zachovává vynikající stabilitu. str. 5 Stanoviště obsluhy Kabina s konstrukcí ROPS poskytuje maximální prostor, širší výhled a snadný přístup ke spínačům. Monitor je barevný grafický displej, který obsluze umožňuje snadno porozumět informacím o vozidle. Celkově nová kabina s konstrukcí ROPS poskytuje pohodlné prostředí pro obsluhu. str. 6 Konstrukce ohleduplná k životnímu prostřední Tišší provoz, nižší emise motoru, méně častá likvidace provozních kapalin a zanášení filtru vám mohou pomoci splnit nebo předčit předpisy po celém světě a chránit životní prostřední. str. 4 Funkce SmartBoom TM Vyšší produktivita. Kratší časy cyklů nakládání vozidel a škrábání kamene. Zajišťuje optimální příklepovou frekvenci kladiva pro efektivnější a nepřetržitou produktivitu. str. 5 Vynikající ovladatelnost a spolehlivost, působivá nosnost, efektivnější využití paliva, jednodušší servis a pohodlnější stanoviště obsluhy zvyšují produktivitu a snižují provozní náklady. ová funkce 2

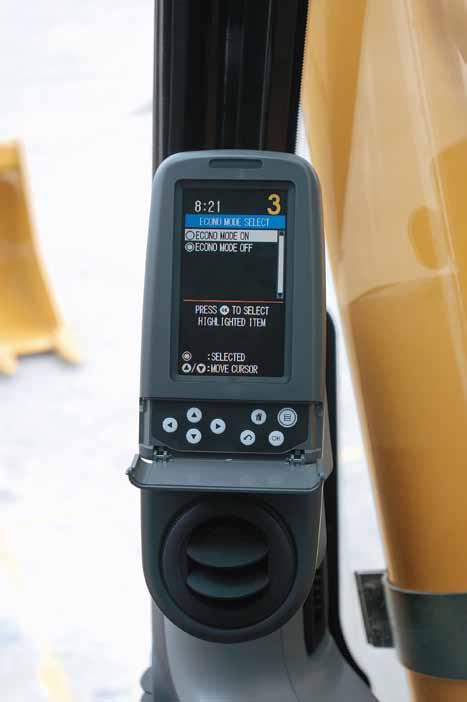

3 Elektronický řídicí systém Výložníky, násady a pákové Konstrukce Barevný grafický displej zobrazuje mechanismy informace o stroji, údržbě, diagnostice a Výložníky a násady rypadel Caterpillar prognostické informace ve dvaceti různých jazycích a také obraz kamery pro pohled za stroj. Monitor má také nové funkce úsporný režim a řízení výkonu. Pro minimalizování oslnění sluncem je úhel monitoru nastavitelný. str. 7 jsou konstruovány pro kvalitní výkon a dlouhou provozní životnost. K dispozici jsou tři typy výložníků a čtyři násady, což nabízí širokou škálu konfigurací vhodných pro mnoho různých aplikací. Čepy pákového mechanismu lopaty byly zvětšeny za účelem lepší spolehlivosti a odolnosti. Všechny výložníky a násady jsou zbaveny vnitřního pnutí. str. 10 Techniky využívané společností Caterpillar při konstrukci a výrobě zajišťují mimořádnou odolnost a provozní životnost těchto důležitých součástí. Rypadlo 324D je standardně vybaveno pásy mazanými tukem. Podvozek rypadla navržený společností Cat je stabilní, odolný a má nízké požadavky na údržbu, což zajišťuje dobrou stabilitu a přepravu stroje. str. 8 Pracovní nástroje K dispozici je široká paleta pracovních nástrojů, včetně lopat, upínacích zařízení, kladiv, drtičů, jemných drtičů, víceúčelových nástrojů, nůžek a přidržovačů. str. 11 Servis a údržba Stroj byl zkonstruován s důrazem na rychlou a snadnou údržbu ve spojení s prodlouženými servisními intervaly, dokonalou filtraci provozních náplní, snadný přístup k filtrům a snadno použitelnou elektronickou diagnostiku, což vše zvyšuje produktivitu a snižuje náklady na údržbu. str. 9 Komplexní zákaznická podpora Zástupce firmy Caterpillar vám poskytuje široký rozsah služeb, které mohou být zakotveny v Servisní smlouvě již při koupi stroje. Zástupce vám také pomůže sestavit plán zahrnující vše potřebné, počínaje volbou stroje a jeho vybavení až po jeho případnou výměnu. str. 9 3

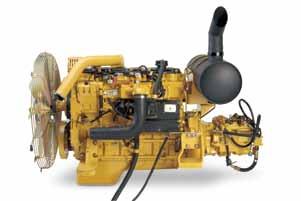

4 Motor Vyroben s ohledem na výkon, spolehlivost, účinnost a nízké emise. Splňuje předpisy... Překonává očekávání. Výkon. Motor Cat C7 s technologií ACERT nabízí vyšší výkon a běží při nižších otáčkách, což vede k lepší účinnosti paliva a snižuje opotřebení. Režimy řízení výkonu. Režimy výkonu se volí v nabídce na monitoru. Umožňují výběr optimálního výkonu stroje pro každý typ aplikace. Režim vysokého výkonu se doporučuje pro aplikace, ve kterých je důležitá vysoká produktivita nebo pro náročné hloubkové práce. Režim řízení výkonu poskytuje střední volbu mezi výkonností režimu vysokého výkonu a nízkou spotřebou paliva úsporného režimu. Úsporný režim je vhodný pro aplikace, u kterých je spotřeba paliva důležitější než produktivita. Výkonů režimu řízení výkonu a úsporného režimu se dosahuje pomocí jemně seřízeného systému řízení hydraulického výkonu a otáček motoru. Automatické řízení otáček motoru. Dvoufázové jednodotykové ovládání maximalizuje účinnost paliva a snižuje hladiny hlučnosti. Elektronické řízení motoru. Elektronický řídicí modul ADEM TM A4 (Advanced Diesel Engine Management) pro ovládání vznětového motoru řídí dávkování paliva pro dosažení co nejlepšího výkonu na litr paliva. Řídicí jednotka využívá snímače v palivovém systému, v systému přívodu vzduchu a ve výfukovém systému, a zajišťuje flexibilní mapování paliva, což umožňuje motoru rychle reagovat na různé potřeby aplikací. Sleduje stav motoru a stroje a zároveň udržuje maximální účinnost motoru. Dávkování paliva. Motor Cat C7 obsahuje elektronické řídicí jednotky, které ovládají mechanicky aktivovanou jednotku systému vstřikování paliva. Dávkování paliva vícenásobným vstřikováním zaručuje vysokou přesnost. Přesný cyklus spalování snižuje teplotu ve spalovací komoře, produkuje méně emisí a optimalizuje spalování paliva. To se promítá do vyššího výstupního výkonu a nižších nákladů na palivo. Chladicí systém. Za účelem omezení hlučnosti ventilátoru je chladicí ventilátor poháněn viskózní spojkou, která je elektronicky ovládaná elektronickým řídicím modulem (ECM) stroje. Ten vypočítá optimální otáčky ventilátoru podle cílových otáček motoru, teploty chladicí kapaliny, teploty hydraulického oleje a aktuálních otáček ventilátoru. Motor Cat C7 přináší zcela nové rozložení, které odděluje chladicí systém od motorového prostoru. Vzduchový filtr. Vzduchový filtr s radiálním těsněním má dvouvrstvý blok filtru, zajišťuje efektivnější filtraci a je umístěn v prostoru za kabinou. Pokud hodnota usazeného prachu překročí stanovenou hladinu, na monitoru se zobrazí výstraha. Konstrukce ohleduplná k životnímu prostřední Stroje Caterpillar pomáhají nejen stavět lepší svět, ale také napomáhají udržovat a zachovávat křehké životní prostředí. 4 Emise. Motor Cat C7 s technologií ACERT přináší řadu vývojových zlepšení, jež jsou dalším krokem vpřed a v konstrukci motorů znamenají převratné řešení založené na osvědčených spolehlivých systémech a součástech vyvinutých společností Caterpillar. Tato technologie využívá odborné znalosti Cat ve čtyřech základních systémech motoru: palivovém, vzduchovém, elektronickém a ve spalovacím procesu. Díky kombinaci technologie ACERT s novou funkcí úsporného režimu mohou zákazníci dosáhnout rovnováhy mezi nároky na výkon a spotřebu paliva podle svých požadavků a aplikací. Motory ACERT splňují emisní normu EU IIIA. Méně netěsností a vytékání. Motorový olej a zapouzdřené hydraulické olejové filtry jsou umístěny svisle a jsou snadno dostupné, což minimalizuje možnost vytékání. Prodloužené servisní intervaly zajišťují méně častou výměnu a manipulaci s kapalinami. Servisní interval hydraulického oleje lze prodloužit až na 4000 hodin díky programu S O S. Přidáním filtračního systému pro jemnou filtraci k programu S O S se servisní interval prodlouží až na 5000 hodin. Chladicí kapalina Cat s prodlouženou životností prodlužuje servisní interval na 6000 hodin, kapalinu proto není nutné likvidovat tak často. Hydraulický systém je kompatibilní s hydraulickým bioolejem Cat HEES pro ekologicky citlivé aplikace.

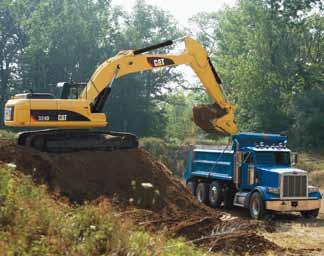

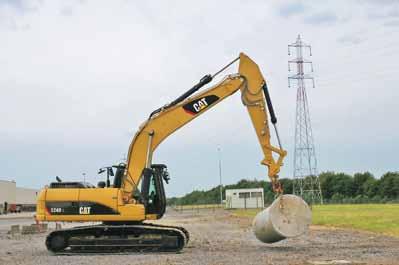

5 Hydraulický systém Hydraulika Cat poskytuje výkon a přesné ovládání pro přemísťování materiálu. Rozložení součástí. Hydraulický systém a umístění součástí rypadla 324D je navrženo pro dosažení vysoké úrovně efektivity systému. Hlavní čerpadla, ovládací ventily a hydraulická nádrž jsou umístěny blízko sebe. Jednotlivé součásti tak propojuje kratší potrubí a vedení, což snižuje ztrátu třením a poklesy tlaku ve vedení. Rozložení také poskytuje vyšší pohodlí obsluhy díky umístění chladiče na straně kabiny otočné nástavby. Vzduch tak může vstupovat do motorového prostoru ze strany obsluhy a horký vzduch spolu s hlukem motoru vychází na opačné straně, tudíž neobtěžuje obsluhu. Tím se snižuje teplo v motorovém prostoru a hluk působící na obsluhu. Režim zesíleného zdvihu. Maximalizuje zdvihový výkon a posiluje zdvihové schopnosti. Těžké náklady lze snadno přemístit v plném pracovním rozsahu stroje při zachování vynikající stability. Hydraulický systém typu Cross Sensing. Hydraulický systém typu Cross Sensing využívá obě hydraulická čerpadla na 100 % ve všech provozních podmínkách. To zlepšuje produktivitu a zajišťuje vyšší rychlost nářadí a rychlejší a silnější otáčení na místě. Pilotní systém. Čerpadlo pilotního systému není závislé na hlavních čerpadlech a ovládá přední pákový mechanismus, otáčení a pojezd. Regenerační okruh výložníku a násady. Regenerační okruh výložníku a násady šetří energii při spouštění výložníku a zasouvání násady, což zvyšuje efektivitu, snižuje časy cyklů a ztráty tlaku pro dosažení vyšší produktivity, nižších provozních nákladů a zvýšené účinnosti paliva. Elektronický řídicí systém. Lze přednastavit deset nastavení průtoku a tlaku hydraulického čerpadla, což eliminuje nutnost upravovat hydrauliku při každé výměně nástroje. Přídavný válec. Přídavný válec je standardním vybavením. Řídicí obvody jsou volitelné a zajišťují fungování vysokotlakých a středotlakých nástrojů, např. nůžek, přidržovačů, kladiv, drtičů atd. Pružné dorazy hydraulických válců. Jsou umístěny na konci tyče válců výložníku a obou koncích válců násady a zajišťují tlumení rázů, snižují hladinu hlučnosti a prodlužují životnost součásti. Funkce SmartBoom. Omezuje namáhání a vibrace přenášené na stroj a poskytuje pohodlnější prostředí. Škrábání kamene. Škrábání kamene a dokončovací práce jsou snadné a rychlé. Funkce SmartBoom zjednodušuje provádění práce a umožňuje, aby se obsluha soustředila na ovládání násady a lopaty, neboť výložník se bez použití průtoku od čerpadla volně pohybuje nahoru a dolů. Práce s kladivem. Přední pracovní zařízení automaticky sleduje kladivo při vnikání do kamene. edochází k úhozům kladiva do prázdna nebo k nadměrnému působení síly na kladivo, což prodlužuje životnost kladiva a stroje. Obdobné výhody také při použití vibračních desek. akládání vozidel. akládání materiálu z rozvalu je produktivnější a šetří palivo, neboť je redukován vratný cyklus. Funkce spouštění výložníku totiž nevyžaduje průtok oleje od čerpadla. 5

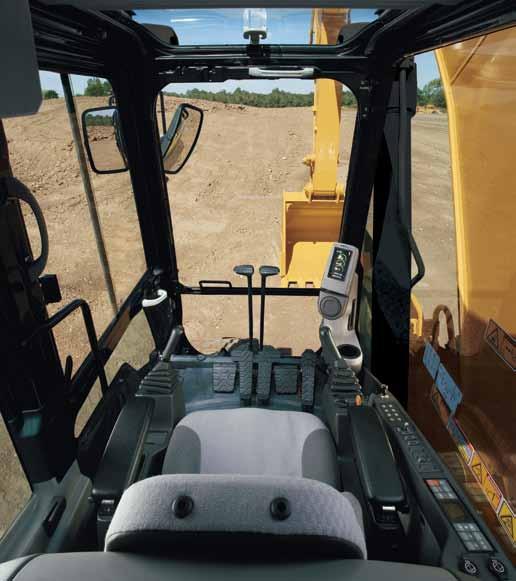

6 Stanoviště obsluhy Rypadlo 324D je navrženo za účelem jednoduché praktické obsluhy a pohodlí a umožňuje obsluze soustředit se na produktivitu. Stanoviště obsluhy. Stanoviště obsluhy je prostorné, tiché a komfortní a zajišťuje vysokou produktivitu během dlouhého pracovního dne. Spínače klimatizace a příslušenství jsou vhodně umístěny na pravé stěně a spínač klíčku spínací skříňky s otočným ovladačem škrticí klapky se nachází na pravé konzole. Monitor je vhodně umístěn a nepřekáží ve výhledu. Vzduchový filtr pro kabinu s konstrukcí ROPS je přístupný ze země. Sedačka. Rypadlo 324D nabízí volitelnou vzduchem odpruženou sedačku. Standardní a volitelné sedačky umožňují množství různých nastavení, aby vyhovovaly výšce a hmotnosti obsluhy, včetně nastavení polohy dopředu/dozadu, výšky a hmotnosti. Součástí výbavy jsou také široké nastavitelné loketní opěrky a samonavíjecí bezpečnostní pás. Regulace teploty. ucená ventilace s filtrací vzduchu je u přetlakované kabiny standardním vybavením. Spínačem na pravé konzole lze volit mezi čerstvým vzduchem nebo recirkulovaným vzduchem. Ovládací páka aktivace hydrauliky. Pro zvýšení bezpečnosti musí být tato páka v provozní poloze, aby se aktivovaly ovládací funkce stroje. Ovladače. Rypadlo 324D má ovládací páky s pilotními okruhy, umístěné tak, aby je obsluha mohla ovládat s rukama na loketních opěrkách. Svislý zdvih není delší než vodorovný, což snižuje únavu obsluhy. Rukojeti ovládacích pák jsou tvarovány tak, aby seděly obsluze v rukách. Spínač houkačky a jednodotykový spínač nízkých volnoběžných otáček jsou umístěny na levé a pravé rukojeti. Ovladače nářadí. Snadno ovladatelné pákové ovladače s integrovanými tlačítky a posuvnými spínači řídí všechny funkce nářadí a otáčení. Posuvné spínače poskytují modulované ovládání hydromechanických nástrojů a jsou navrženy tak, aby zvýšily pohodlí obsluhy a snížily její únavu. Střešní okno. Jedinečné velké polykarbonátové střešní okno zajišťuje velmi dobrý výhled směrem nahoru, což je užitečné zejména při aplikacích nad úrovní terénu. Okna. Pro dosažení maximálního výhledu jsou všechna skla připevněna přímo ke kabině, tím odpadá potřeba okenních rámů. Podle požadavků obsluhy a podmínek aplikace lze zvolit mezi pevným nebo snadno otevíratelným děleným čelním sklem. Dělené čelní sklo 70/30 ukládá horní část nad obsluhu. Spodní čelní sklo má zaoblený tvar, který maximalizuje výhled směrem dolů a zlepšuje dosah stěrače. Otevíratelná verze má uvolňovací systém s jednodotykovým ovládáním. Jednodílné pevné čelní sklo poskytuje nerušený výhled dopředu. Stěrač. Je navržen pro maximální výhled za špatného počasí. Paralelní systém stěračů pokrývá téměř celé čelní sklo a nezanechává nesetřená místa v přímém zorném poli obsluhy. Vnějšek kabiny (konstrukce ROPS). Při konstrukci vnějšku byly použity silné ocelové trubky podél spodního okraje kabiny, které zlepšují odolnost proti únavě a vibracím. Tato konstrukce umožňuje přišroubovat konstrukci FOGS přímo na kabinu, buď ve výrobě, nebo později jako přídavné zařízení, díky čemuž stroj splňuje specifikace a požadavky pracoviště. Kabina s konstrukcí ROPS (Roll Over Protective Structure) je u jednotek s osvědčením CE standardním vybavením a poskytuje o 10 % větší prosklenou plochu než předchozí kabina bez konstrukce ROPS. 6

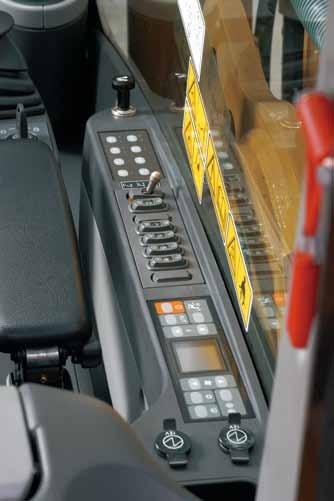

7 Elektronický řídicí systém Řídí motor a hydrauliku pro dosažení maximálního výkonu. Konzoly. Vylepšené konzoly mají jednoduchý praktický design, který snižuje únavu obsluhy, usnadňuje ovládání spínačů a zajišťuje vynikající výhled. Obě konzoly mají připojené loketní opěrky s nastavitelnou výškou. Silentbloky kabiny. Plášť kabiny je připevněn k rámu pomocí silentbloků kabiny z viskózní pryže, které tlumí vibrace a snižují hladinu hluku, čímž zvyšují komfort obsluhy. Standardní vybavení kabiny. Za účelem zvýšení komfortu a produktivity obsluhy je kabina vybavena zapalovačem, držákem na nápoje, háčkem na oděv, počitadlem provozních hodin, držákem na písemné dokumenty, přihrádkou na časopisy a úložným prostorem. Obrazovka monitoru. Monitor je barevný grafický displej LCD s rozlišením 400x234 pixelů. Když nastane jedna z níže uvedených kritických situací, bliká hlavní výstražné světlo: ízký tlak motorového oleje Vysoká teplota chladicí kapaliny Vysoká teplota hydraulického oleje Monitor standardně zobrazuje obraz kamery pro pohled za stroj, aby byla zajištěna naprostá kontrola nad prostředím během provozu. Stisknutím tlačítka OK může obsluha přepínat mezi touto obrazovkou a informacemi o stroji, které jsou rozděleny do čtyř různých zobrazení: Zobrazení hodin a otočného ovladače škrticí klapky. V tomto zobrazení jsou zobrazeny hodiny a poloha otočného ovladače a také zelený ukazatel hladiny paliva v nádrži. Zobrazení měřidel. V tomto zobrazení jsou zobrazeny tři analogová měřidla hladiny paliva v nádrži, teploty hydraulického oleje a teploty chladicí kapaliny. Zobrazení událostí. V tomto zobrazení jsou zobrazeny informace o stroji, společně s ikonou a jazykem. Zobrazení s nastavitelnými informacemi. Toto zobrazení je vyhrazeno pro zobrazování informací, které jsou praktické pro obsluhu. Pokud nejsou navoleny zobrazované informace, zobrazí se logo společnosti CAT. Klávesnice. Obsluha může pomocí klávesnice volit provozní podmínky stroje a nastavit předvolby zobrazení. 7

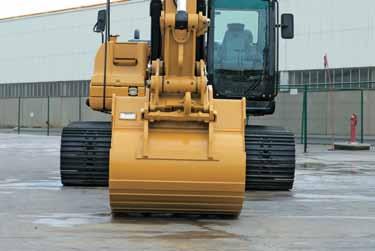

8 Konstrukce Konstrukční součásti a podvozek jsou základem odolnosti rypadla 324D. Pásy. Rypadlo 324D je standardně vybaveno pásy mazanými tukem. Články pásů jsou sestaveny a utěsněny s použitím mazacího tuku, což snižuje vnitřní opotřebení pouzdra, snižuje hlučnost při pojezdu a prodlužuje provozní životnost a tím snižuje provozní náklady. Konstrukce. Osvědčené technologie využívané při výrobě konstrukcí zajišťují mimořádnou odolnost a provozní životnost těchto důležitých součástí. Robotické svařování. Až 95 % konstrukčních svarů na rypadle Caterpillar je provedeno roboty. Robotické svary dosahují více než třikrát vyšší penetrace než ruční svary. Konstrukce karoserie a rámy kladek pásů. Skříňová karoserie ve tvaru X poskytuje vynikající odolnost vůči torznímu ohybu. Roboticky svařované rámy kladek pásů jsou lisované pětiboké díly, které poskytují výjimečnou odolnost a provozní životnost. Podvozek. Odolný podvozek Cat absorbuje namáhání a poskytuje vynikající stabilitu. Kladky pásů a vodicí kola. Utěsněné a mazané kladky pásů, nosné kladky a vodicí kola zajišťují vynikající provozní životnost, díky které můžete stroj déle využívat v terénu. Možnosti podvozku. Díky dvěma možnostem podvozku, dlouhému (L) a dlouhému úzkému (L), si můžete vybrat nejlepší stroj pro vaši aplikaci a podnikatelské záměry. Dlouhý podvozek. Dlouhý podvozek (L) maximalizuje stabilitu a nosnost. Dlouhý, široký a masivní podvozek představuje velmi stabilní pracovní plošinu. Dlouhý úzký podvozek. Dlouhý a úzký podvozek (L) představuje nejlepší volbu, pokud je důležitá snadná přeprava při zachování vynikající nosnosti. 8

9 Servis a údržba Zjednodušený servis a údržba šetří váš čas i peníze. Prodloužené servisní intervaly. U rypadla 324D byly prodlouženy intervaly servisu a údržby, což zkracuje servisní dobu stroje a zvyšuje jeho využitelnost. Systém vzduchového filtru. Vzduchový filtr má dvouprvkovou konstrukci, která zajišťuje vynikající efektivitu čištění. Když se vzduchový filtr zanese, na obrazovce monitoru v kabině se zobrazí výstraha. Servis ze země. Konstrukce a uspořádání rypadla 324D bylo navrženo s ohledem na servisní techniky. Mnoho servisních míst je snadno přístupných ze země, což umožňuje rychlé a efektivní provádění důležité údržby. Prostor čerpadla. Servisní dvířka na pravé straně otočné nástavby umožňují přístup ze země k čerpadlu a filtru pilotního systému. Patronový filtr. Hydraulický vratný filtr neboli patronový filtr je umístěn vně hydraulické nádrže. Tento filtr zabraňuje vniknutí znečišťujících látek do systému při výměně hydraulického oleje a zajišťuje jeho čistý provoz. Diagnostika a monitorování. Rypadlo 324D je vybaveno otvory pro odběr vzorků S O S SM a porty pro zkoušky hydraulického systému, motorového oleje a chladicí kapaliny. Zkušební přípojka pro servisní nástroj Electronic Technician (ET) je umístěna za kabinou. Protiskluzová deska. Protiskluzová deska zakrývá horní část úložné skříňky a otočné nástavby a chrání proti uklouznutí při údržbě. Kryt ventilátoru. Ventilátor chlazení motoru je zcela uzavřen jemnou drátěnou sítí, což snižuje nebezpečí nehody. Mazaná místa. Soustředěný dálkový mazací blok na výložníku zajišťuje mazání těžko přístupných míst v přední části stroje. Prostor chladiče. Levá zadní servisní dvířka umožňují snadný přístup k chladiči motoru, chladiči oleje a mezichladiči vzduch-vzduch. Rezervní nádrž a výpustný kohout jsou pro snadnější údržbu připojeny k chladiči. Komplexní zákaznická podpora Služby prodejců Cat vám pomohou pracovat déle a s nižšími náklady. Výběr stroje. Před nákupem proveďte podrobné porovnání strojů, o jejichž koupi uvažujete. Co vyžaduje prováděná práce? Jaké má stroj příslušenství a jaká je jeho provozní doba? Jaká produkce je potřebná? Prodejce Cat vám dá odpovídající doporučení. ákup. Zvažte dostupné možnosti financování a také každodenní provozní náklady. Zároveň byste se měli seznámit se službami prodejce, které mohou být zahrnuty v ceně stroje a dlouhodobě tak snížit náklady na údržbu a provoz příslušenství. Smlouvy o zákaznické podpoře. Prodejci Cat nabídnou rozličné smlouvy o podpoře produktu a sestaví se zákazníkem plán nejlépe odpovídající jeho specifickým potřebám. Tento plán může zahrnovat celý stroj včetně jeho příslušenství a zajistit tak vysokou úroveň péče o zákazníkovu investici. Provoz. Dokonalejší pracovní techniky mohou zvýšit vaše zisky. Prodejce Cat vám poskytne videonahrávky, literaturu a další podněty, které pomohou zvýšit vaši produktivitu a společnost Caterpillar nabízí školení obsluhy s vydáním osvědčení, což dále napomáhá dosáhnout maximální návratnosti vaší investice. Podpora produktu. Téměř všechny náhradní díly jsou k dostání přímo u našeho prodejce. Prodejci Cat využívají pro vyhledání skladových náhradních dílů celosvětovou počítačovou síť, díky které minimalizují prostoje stroje. Peníze můžete ušetřit použitím renovovaných komponentů Cat. Servisní služby. Volbou z programů oprav si zajistíte cenu oprav předem. Diagnostické programy jako Plánované odběry vzorků oleje, Odběry vzorků chladicí kapaliny a Technická analýza pomáhají předejít neplánovaným opravám. Výměna. Opravit, renovovat nebo vyměnit? Prodejce Cat vám pomůže vyhodnotit související náklady, abyste se mohli dobře rozhodnout. 9

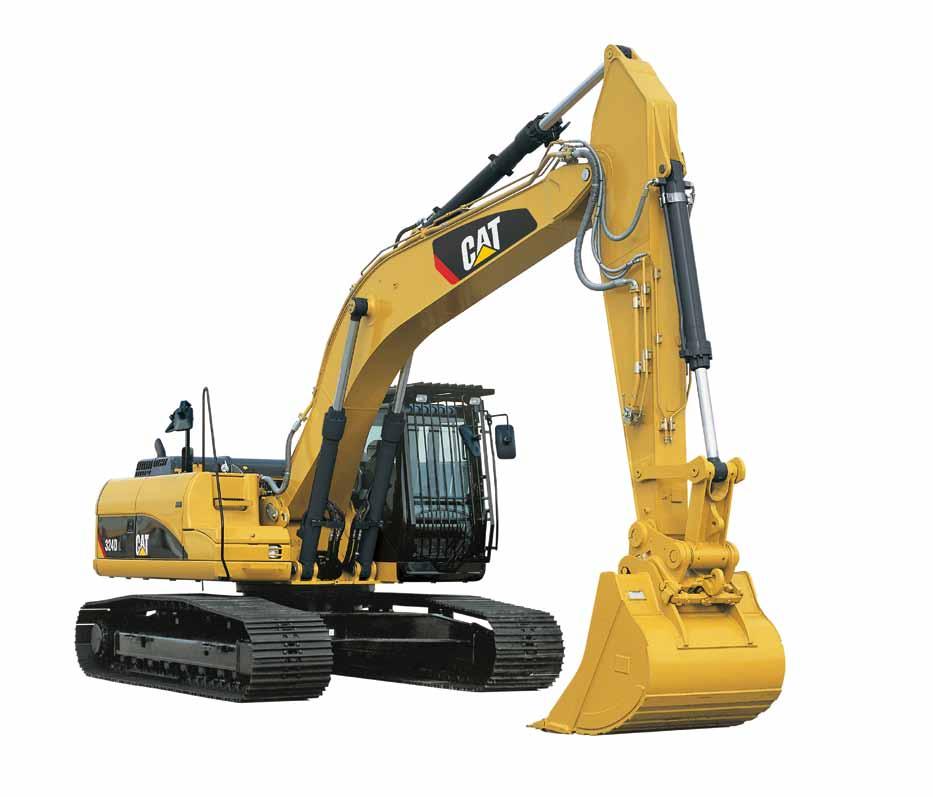

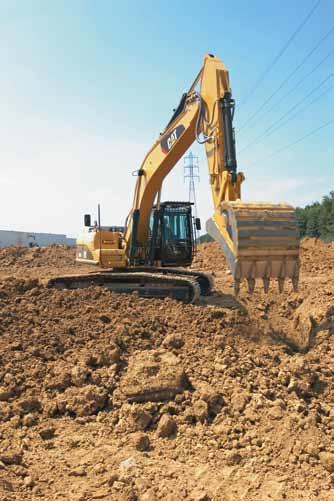

10 Výložníky, násady a pákové mechanismy avrženy pro flexibilitu, vysokou produktivitu a efektivitu v širokém rozsahu aplikací. Příslušenství předního pákového mechanismu. Zvolte s pomocí prodejce Cat správnou kombinaci předního pákového mechanismu, která zajistí vysokou produktivitu od samotného začátku vaší práce. K dispozici jsou tři typy výložníků a čtyři násady, které nabízí širokou škálu konfigurací vhodných pro velký rozsah aplikací a umožňují velký počet kombinací dosahu a rypných sil pro optimální všestrannost. Všechny výložníky a násady jsou zbavovány vnitřního pnutí, což zajišťuje vyšší odolnost. Konstrukce výložníku. Výložníky mají velké průřezy a vnitřní příčky, což zajišťuje jejich dlouhou životnost. Výložník s dlouhým dosahem. Výložník s dlouhým dosahem (5900 mm) je navržen tak, aby poskytnul vyváženost mezi dosahem, rypnou silou a objemem lopaty. abízí širokou řadu aplikací jako je rýpání, nakládání, výkopové práce a práce s hydraulickými nástroji. Výložník pro objemové rýpání. Výložník pro objemové rýpání (5300 mm) je navržen tak, aby poskytnul maximální rypnou sílu, objem lopaty a produktivitu při nakládání vozidel. Měnitelný nastavitelný výložník (VA). abízí vynikající flexibilitu a všestrannost v pracovním rozsahu. Polohu výložníku lze nastavit od 90 při úplném zasunutí až po 165 při úplném natažení. Pracovní rozsah při úplném natažení poskytuje maximální hloubku výkopu, dosah a pracovní výšku. Pokud je výložník VA zasunutý, může pracovat blíže u pásů, zvýšit nosnost a pracovat ve stísněných prostorech. 10 Konstrukce násady. ásady jsou vyrobeny z oceli s vysokou pevností v tahu a mají silný skříňový průřez s vnitřními příčkami a přídavným spodním krytem, který chrání proti poškození. ásady pro dlouhý dosah. K dispozici jsou dvě délky násad pro dlouhý dosah, které vyhovují širokému rozsahu aplikací. ásady pro dlouhý dosah používají pákový mechanismus CB1. R2.9CB1. ásada 2950 mm poskytuje největší pracovní rozsah se středně velkými lopatami. R2.5CB1. ásada 2500 mm používá lopaty řady CB1 s větším objemem a nejlépe se hodí pro výkopové práce, rýpání a všeobecné stavební aplikace. ásady pro objemové rýpání. K dispozici jsou dvě násady pro objemové rýpání s vyššími rypnými silami a objemy lopat. M2.0DB a M2.5DB. ásady 2000 mm a 2500 mm poskytují vynikající rozsah rýpání, vysoký objem lopat a vysoké úrovně síly. ásady pro dlouhý dosah s výložníkem VA. ásady 2950 mm a 2500 mm poskytují potřebnou sílu pro rýpání, zvedání a práce s kladivem s výložníkem VA. Pákový mechanismus lopaty. K dispozici jsou dva pákové mechanismy lopaty (CB1 a DB) se závěsným okem na výkonovém kloubu. Výkonový kloub. ový výkonový kloub zlepšuje životnost, zvyšuje zvedací schopnosti stroje v klíčových zvedacích polohách a v porovnání s předchozí konstrukcí zvedací tyče se snadněji používá. Čepy pákového mechanismu. Všechny čepy používané na předních pákových mechanismech mají silné chromování a jsou tedy vysoce odolné proti opotřebení a korozi. Čepy s velkým průměrem plynule přenáší střižné a ohybové zatížení a pomáhají zajistit dlouhou životnost čepu, výložníku a násady.

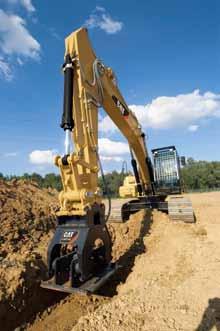

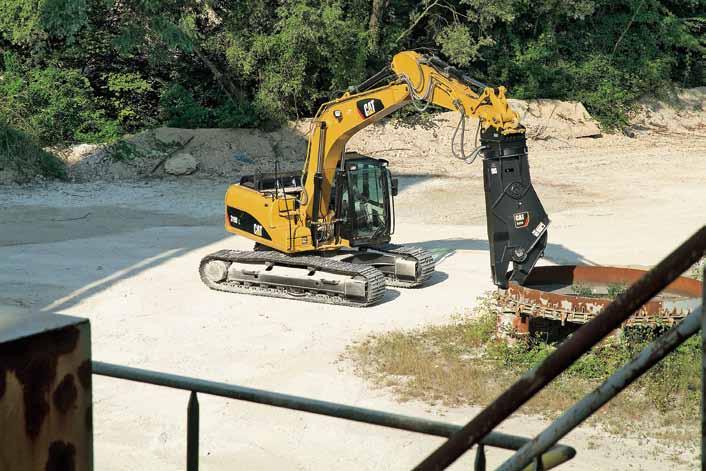

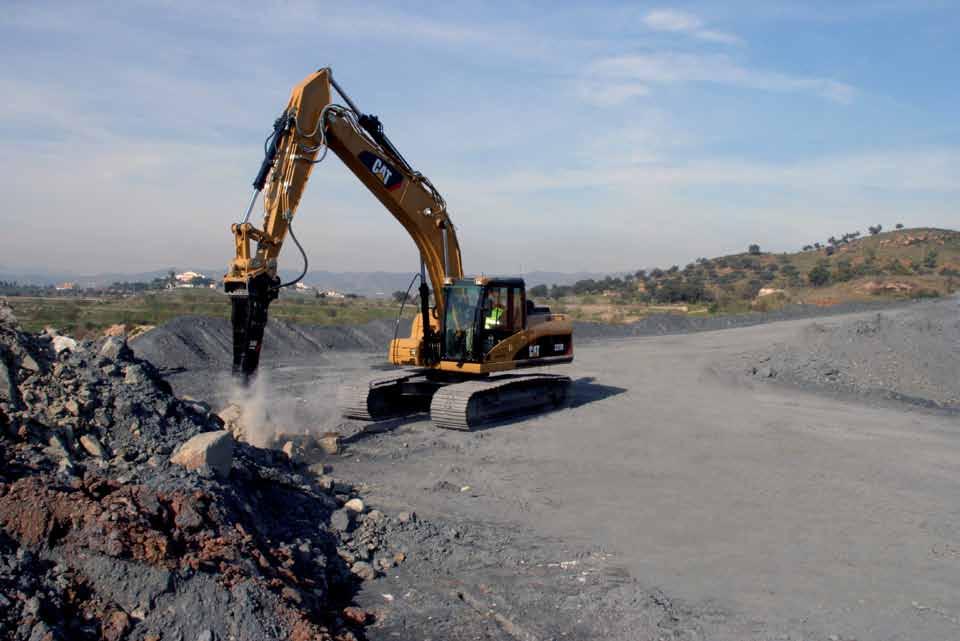

11 Pracovní nástroje Široká nabídka pracovních nástrojů pomáhá optimalizovat výkonnost stroje. Jsou účelně vyrobeny podle standardů společnosti Caterpillar pro dlouhou životnost Rýpání (X) 2 Extrémní rýpání (EX) 3 Skalní lopata (R) 4 Rychloupínací zařízení 5 Čištění příkopů 6 Rozrývač Pracovní nástroje. Pracovní nástroje Caterpillar jsou navrženy tak, aby fungovaly jako integrovaná součást rypadla a poskytovaly nejlepší možný výkon pro danou práci. Všechny pracovní nástroje jsou výkonnostně přizpůsobeny pro stroje Cat. Rychloupínací zařízení. Rychloupínací zařízení umožňují obsluze jednoduše uvolnit jeden pracovní nástroj a připojit jiný, díky čemuž je hydraulické rypadlo velmi všestranné. Také se zvyšuje produktivita, protože nosič již nemusí být mezi jednotlivými pracemi v klidu. Společnost Caterpillar nabízí hydraulické a vřetenové verze rychloupínacích zařízení. Lopaty. Společnost Caterpillar nabízí širokou nabídku speciálních lopat, které jsou navrženy a testovány tak, aby fungovaly jako integrovaná součást rypadla. Lopaty jsou vybaveny novým systémem Caterpillar K Series Ground Engaging Tools (záběrových částí nástrojů). Rozrývač. Rozrývač Caterpillar řady TR poskytuje výkonný bod penetrační síly pro vylamování kamenů a dalších obtížně rýpatelných materiálů. Kladiva. Řada kladiv Cat poskytuje velmi vysoké úderné hodnoty a zvyšuje produktivitu nosičů nástrojů při demoličních a stavebních pracích. Díky širokým tolerančním rozsahům průtoku oleje jsou kladiva Caterpillar vhodná pro široké spektrum nosičů a poskytují systémové řešení pomocí jednoho bezpečného zdroje. Oranžové stahovací přidržovače. Oranžové stahovací přidržovače jsou vyrobeny ze silné oceli odolné proti opotřebení a díky nízkému a kompaktnímu tvaru jsou ideální pro vyklápěcí vůli. K dispozici je několik různých vidlicových a zakrytých verzí. Víceúčelové přidržovače. Víceúčelové přidržovače s neomezeným otáčením doleva a doprava jsou ideálními nástroji pro odstraňování skrývky, třídění, manipulaci a nakládání. Vysoká zavírací síla drapáku v kombinaci s krátkými časy otevírání/zavírání zajišťují krátkou dobu cyklu, což znamená více tun za hodinu. Víceúčelové nástroje. Jednoduchý tvar základní skříně víceúčelových nástrojů pro hydraulickou demolici umožňuje použít širokou škálu sad čelistí, které si poradí s každou demoliční prací. Víceúčelové nástroje jsou nejvšestrannější demoliční nástroje na trhu. Vibrační desky. Kompaktory Cat jsou výkonnostně přizpůsobeny pro stroje Cat a perfektně doplňují řadu kladiv Cat konzoly a hydraulické soupravy jsou plně vyměnitelné s kladivy a kompaktory. ůžky. ůžky Cat poskytují vynikající a efektivní zpracování šrotu a jsou vysoce produktivní v demoličním prostředí. ůžky jsou kompatibilní s odpovídajícím rypadlem Cat a šroubované konzoly jsou dostupné pro možnosti montáže na násadě i výložníku. 11

12 Specifikace lopat Bez rychloupínacího zařízení Rýpání Extrémní rýpání Skalní lopata mm kg m 3 % CB , CB , CB , CB , CB , CB , CB , CB , DB , DB , DB , DB , DB , DB , DB , CB , CB , CB , CB , CB , CB , DB , DB , DB , DB , DB , CB ,45 90 DB ,11 90 DB ,07 90 Maximální zařízení v kg (užitečné zatížení a lopata) S rychloupínacím zařízením Rýpání Extrémní rýpání Skalní lopata Pákový mechani smus Šířka Hmotnost* CB , CB , CB , CB , CB , CB , CB , CB , DB , DB , DB , CB , CB , CB , CB , CB , CB , DB , DB , DB , CB ,45 90 DB ,11 90 Maximální zařízení v kg (užitečné zatížení a lopata) Objem (dle ISO) Faktor plnění Výložník s dlouhým dosahem 5900 mm 2500 mm 2950 mm 2500 mm 2950 mm 2000 mm 2500 mm 2000 mm 2500 mm D L 324D L 324D L 324D L Výložník ME 5300 mm * Hmotnost lopaty včetně penetrace a špiček Max. měrná hmotnost materiálu 1200 kg/m 3 Max. měrná hmotnost materiálu 1500 kg/m 3 Max. měrná hmotnost materiálu 1800 kg/m 3 edoporučuje se ení kompatibilní 12

13 Přehled kompatibility pracovních nástrojů Bez rychloupínacího zařízení Kladiva Víceúčelové nástroje Drtiče a jemné drtiče Hydraulické nůžky Mechanické přidržovače Víceúčelové přidržovače Vibrační deska Drapákové lopaty (překládání materiálu) Oranžové stahovací přidržovače 5 vidlic 4 vidlice H120C s, H130 s, H140D s MP15 CC, CR, PP, PS, S MP20 CC, CR, PS, S, MP20 PP, TS VHC-30 VHC-40 VHP-30 VHP-40 S320 S325 S340* G115 G125 G315 G320 G320B-D, -R CVP110 GOS , 700, 780 GOS , 1260 GOS , 1670 GOS GOS GOS GOS GOS GOS GOS GSH20B 600, 800 GSH20B 1000 GSH22B 600 GSH22B 800 GSH22B 1000 GSH22B 1250 GSH20B 600, 800, 1000 GSH22B 600 GSH22B 800 GSH22B 1000 GSH22B 1250 * Instalace na výložníku mm Výložník s dlouhým dosahem 5900 mm 324D L 324D L 324D L Výložník ME 5300 mm 324D L S rychloupínacím zařízením Rychloupínací zařízení Kladiva Víceúčelové nástroje Drtiče a jemné drtiče Hydraulické nůžky Mechanické přidržovače Víceúčelové přidržovače Vibrační deska Pracovní rozsah 360 Pouze přes přední část CW-40 CW-45, CW-45S H120C s, H130 s, H140D s MP15 CC, CR, PP, PS, S MP20 CC, PS MP20 CR, S MP20 PP, TS VHC-30, VHP-30 VHC-40, VHP-40 S320 S325 G115 G125 G315 G320 G320B-D G320B-R CVP110 ejlepší volba Vyhovuje rychloupínacímu zařízení edoporučuje se Max. měrná hmotnost materiálu 1200 kg/m 3 Max. měrná hmotnost materiálu 1800 kg/m 3 Max. měrná hmotnost materiálu 3000 kg/m 3 13

14 Motor Hlučnost Hydraulický systém Cat C7 s technologií ACERT Čistý výkon při 1800 ot/min ISO kw/190 k 80/1269/EHS 140 kw/190 k Vnitřní průměr 110 mm Zdvih 127 mm Zdvihový objem 7,2 litru Všechny údaje o výkonu motoru (k), včetně titulní strany, jsou uvedeny v metrických jednotkách. Motor C7 vyhovuje emisním požadavkům normy EU IIIA. Uvedený čistý výkon je výkon na setrvačníku u motoru vybaveného ventilátorem chladiče, vzduchovým filtrem, tlumičem výfuku a alternátorem. Čistý výkon při plných otáčkách motoru až do nadmořské výšky 2300 m (nad 2300 m je nutné snížit výkon motoru). Hluk působící na obsluhu Hladina hluku působícího na obsluhu, měřená podle postupů specifikovaných v normě ISO 6394:1998 je u kabiny dodávané společností Caterpillar 75 db(a), je-li kabina správně instalovaná a řádně udržovaná. Testování se provádí se zavřenými dveřmi a okny. Při dlouhodobé práci stroje s otevřeným stanovištěm obsluhy a otevřenou kabinou (není-li prováděna správná údržba nebo jsou-li dveře/ okna otevřená) nebo v hlučném prostředí může být nutné použít pomůcky na ochranu sluchu. Vnější hlučnost Vyznačená hladina akustického výkonu působícího na okolí je 104 db(a). Byla naměřena v souladu s testovacími postupy a podmínkami stanovenými ve směrnici 2005/88/ES. Kabina/ROPS/FOGS Kabina od společnosti Caterpillar s integrovanou ochrannou konstrukcí při převrácení (ROPS) splňuje požadavky normy ISO :2008. Kabina s ochrannou konstrukcí proti padajícím předmětům (FOGS) splňuje požadavky normy ISO Hlavní systém Maximální průtok Maximální tlak ormální Zesílený zdvih Pojezd Otáčení Pilotní systém Maximální průtok Maximální tlak Válec výložníku Vnitřní průměr Zdvih Válec násady Vnitřní průměr Zdvih Válec lopaty řady CB1 Vnitřní průměr Zdvih Válec lopaty řady DB Vnitřní průměr Zdvih 2x 220 l/min 350 barů 360 barů 350 barů 245 barů 32,4 l/min 39 barů 135 mm 1305 mm 140 mm 1660 mm 130 mm 1156 mm 150 mm 1151 mm Hmotnosti stroje a hlavních součástí Skutečné hmotnosti a tlaky na půdu budou záviset na konečné konfiguraci stroje. Typ násady Délka násady Hmotnost lopaty Objem lopaty Šířka/typ lopaty Provozní hmotnost* 324D L (desky pásu 790 mm) 324D L (desky pásu 600 mm) Tlak na půdu 324D L (desky pásu 790 mm) 324D L (desky pásu 600 mm) Hmotnost násady (bez válce lopaty) Hmotnost výložníku (bez válce násady) Otočná nástavba (bez protizávaží) Podvozek 324D L (desky pásu 790 mm) 324D L (desky pásu 600 mm) Protizávaží mm kg m 3 mm kg kg bar bar kg kg kg * S protizávažím, rychloupínacím zařízením, lopatou, obsluhou a plnou palivovou nádrží. kg kg kg Výložník s dlouhým dosahem 5900 mm Výložník ME 5300 mm Výložník VA 5660 mm R2.5CB1 R2.9CB1 M2.0DB M2.5DB R2.5CB1 R2.9CB ,5 1,4 1,8 1,6 1,5 1,4 1400/X 1350/X 1500/EX 1350/EX 1400/X 1350/X ,40 0,40 0,41 0,41 0,41 0,41 0,51 0,51 0,53 0,53 0,53 0, Hydraulické rypadlo 324D specifikace

15 Rozměry Všechny rozměry jsou přibližné. K F J H A G L C B E D M mm A Přepravní výška (s lopatou) Výložník s dlouhým dosahem ásada 2500 mm 3300 ásada 2950 mm 3170 Výložník pro objemové rýpání ásada 2000 mm 3320 ásada 2500 mm 3450 Výložník VA ásada 2500 mm 3270 ásada 2950 mm 3220 mm B Přepravní délka Výložník s dlouhým dosahem ásada 2500 mm ásada 2950 mm Výložník pro objemové rýpání ásada 2000 mm 9610 ásada 2500 mm 9480 Výložník VA ásada 2500 mm ásada 2950 mm mm C Šířka pásu 324D L (desky pásu 790 mm) D L (desky pásu 600 mm) 2990 D Délka pásu 4630 E Rozvor pásového podvozku 3830 F Poloměr převisu zadní části nástavby 3000 G Světlá výška 440 H Výška korby 2480 J Výška kabiny 3110 K Šířka korby 2900 L Rozchod pásů 324D L D L 2390 M Vůle protizávaží 1060 Šířka pásu Standardní podvozek se třemi záběrovými lištami Dlouhý (L) 790 mm Dlouhý úzký (L) 600 mm Volitelný podvozek se třemi záběrovými lištami Dlouhý (L) 600, 700, 900 mm 600 mm HD, 700 mm HD Dlouhý úzký (L) 700, 790 mm 600 mm HD, 700 mm HD Pohon Maximální rychlost pojezdu 5,4 km/h Maximální tažná síla 227 k Mechanismus otoče Rychlost otáčení 9,6 ot/min Točivý moment otoče 73,4 km Objemy provozních náplní (v litrech) Palivová nádrž 520 Chladicí systém 30 Motorový olej 30 Pohon otoče (každý) 10 Koncový převod (každý) 6 Hydraulický systém (včetně nádrže) 300 Hydraulická nádrž 257 Hydraulické rypadlo 324D specifikace 15

16 Pracovní dosahy Výložník s dlouhým dosahem (5900 mm) m C D 2 1 E A G B F 2500 mm 2950 mm m Délka násady A Maximální hloubkový dosah B Maximální dosah v úrovni terénu C Maximální výška řezu D Maximální výška nakládání E Minimální výška nakládání F Maximální hloubkový dosah pro úroveň dna 2500 mm G Maximální hloubkový dosah při svislé stěně Poloměr špičky lopaty Síly lopaty (ISO 6015) Síly násady (ISO 6015) R2.5CB1 R2.9CB1 mm mm mm mm mm mm mm mm mm k k Hydraulické rypadlo 324D specifikace

17 osnosti Výložník s dlouhým dosahem (5900 mm) Všechny hmotnosti jsou v kg. 324D L Středně dlouhá násada: 2500 mm Desky pásu: 790 mm Podvozek: Dlouhý Hmotnost lopaty: 1069 kg Protizávaží: 4750 kg Zesílený zdvih zapnutý 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m 9,0 m 7,5 m *4200 *4200 *3450 *3450 6,60 6,0 m *5950 *5950 * ,52 4,5 m *8450 *8450 * * * ,23 3,0 m * ,61 1,5 m ,69 Úroveň terénu ,49 1,5 m * ,00 3,0 m * * * ,16 4,5 m *8600 *8600 * ,75 m 324D L Dlouhá násada: 2950 mm Desky pásu: 790 mm Podvozek: Dlouhý Hmotnost lopaty: 1048 kg Protizávaží: 4750 kg Zesílený zdvih zapnutý 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m 9,0 m 7,5 m *3600 *3600 7,13 6,0 m * *3700 *3700 8,00 4,5 m * * * ,67 3,0 m * * * * ,02 1,5 m * * ,10 Úroveň terénu * ,91 1,5 m *7300 *7300 * ,44 3,0 m * * * ,65 4,5 m * * * ,37 324D L 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m 9,0 m Středně dlouhá m násada: 2500 mm 7,5 m *4200 *4200 *3450 *3450 6,60 Desky pásu: 600 mm 6,0 m * * ,52 Podvozek: Dlouhý a úzký 4,5 m *8450 *8450 * * * ,23 Hmotnost lopaty: 3,0 m * , kg 1,5 m ,69 Protizávaží: 4750 kg Úroveň terénu ,49 Zesílený zdvih zapnutý 1,5 m * ,00 3,0 m * * * ,16 4,5 m * * ,75 324D L 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m 9,0 m Dlouhá násada: m 2950 mm 7,5 m *3600 *3600 7,13 Desky pásu: 600 mm 6,0 m * * ,00 Podvozek: Dlouhý a úzký 4,5 m * * * ,67 Hmotnost lopaty: 3,0 m * * * , kg 1,5 m * * ,10 Protizávaží: 4750 kg Úroveň terénu * ,91 Zesílený zdvih zapnutý 1,5 m *7300 *7300 * ,44 3,0 m * * * ,65 4,5 m * * * ,37 m Výška bodu závěsu břemene Poloměr břemene z čela Poloměr břemene z boku osnost při maximálním dosahu * Omezení je dáno spíše možnostmi hydraulického systému než zatížením způsobujícím převrácení stroje. Výše uvedené nosnosti souhlasí s hodnotami jmenovitých nosností hydraulických rypadel podle normy ISO a nepřekračují 87 % nosnosti dané hydraulickým systémem nebo 75 % zatížení způsobujícího převrácení stroje. Od uvedených nosností se musí odečíst hmotnosti všech součástí příslušenství zdvihacího zařízení. Hydraulické rypadlo 324D specifikace 17

18 Pracovní rozsah Výložník pro objemové rýpání (5300 mm) m C D 2 1 E A G B F 2000 mm 2500 mm m Délka násady A Maximální hloubkový dosah B Maximální dosah v úrovni terénu C Maximální výška řezu D Maximální výška nakládání E Minimální výška nakládání F Maximální hloubkový dosah pro úroveň dna 2500 mm G Maximální hloubkový dosah při svislé stěně Poloměr špičky lopaty Síly lopaty (ISO 6015) Síly násady (ISO 6015) M2.0DB M2.5DB mm mm mm mm mm mm mm mm mm k k Hydraulické rypadlo 324D specifikace

19 osnosti Výložník pro objemové rýpání (5300 mm) Všechny hmotnosti jsou v kg. 324D L Krátká násada: 2000 mm Desky pásu: 790 mm Podvozek: Dlouhý Hmotnost lopaty: 1543 kg Protizávaží: 4750 kg Zesílený zdvih zapnutý 324D L Středně dlouhá násada: 2500 mm Desky pásu: 790 mm Podvozek: Dlouhý Hmotnost lopaty: 1433 kg Protizávaží: 4750 kg Zesílený zdvih zapnutý 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m 9,0 m 7,5 m *3800 *3800 5,32 6,0 m * * ,42 4,5 m *8400 *8400 * * ,15 3,0 m * * ,58 1,5 m ,68 Úroveň terénu * ,45 1,5 m * ,89 3,0 m * * ,86 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m 9,0 m 7,5 m *4050 *4050 5,97 6,0 m *5850 *5850 *4350 *4350 6,96 4,5 m * * ,64 3,0 m * * * ,04 1,5 m * * ,13 Úroveň terénu * ,91 1,5 m * * * ,38 3,0 m * * * * * ,45 324D L 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m 9,0 m Krátká násada m 2000 mm 7,5 m *3800 *3800 5,32 Desky pásů 600 mm 6,0 m * * ,42 Podvozek: Dlouhý a úzký 4,5 m *8400 *8400 * * ,15 Hmotnost lopaty: 3,0 m * * , kg 1,5 m ,68 Protizávaží: 4750 kg Úroveň terénu * ,45 Zesílený zdvih zapnutý 1,5 m * ,89 3,0 m * * ,86 324D L 1,5 m 3,0 m 4,5 m 6,0 m 7,5 m 9,0 m Krátká násada m 2500 mm 7,5 m *4050 *4050 5,97 Desky pásů 600 mm 6,0 m * * ,96 Podvozek: Dlouhý a úzký 4,5 m * * ,64 Hmotnost lopaty: 3,0 m * * * , kg 1,5 m * ,13 Protizávaží: 4750 kg Úroveň terénu * ,91 Zesílený zdvih zapnutý 1,5 m * * * ,38 3,0 m * * * * * ,45 m m Výška bodu závěsu břemene Poloměr břemene z čela Poloměr břemene z boku osnost při maximálním dosahu * Omezení je dáno spíše možnostmi hydraulického systému než zatížením způsobujícím převrácení stroje. Výše uvedené nosnosti souhlasí s hodnotami jmenovitých nosností hydraulických rypadel podle normy ISO a nepřekračují 87 % nosnosti dané hydraulickým systémem nebo 75 % zatížení způsobujícího převrácení stroje. Od uvedených nosností se musí odečíst hmotnosti všech součástí příslušenství zdvihacího zařízení. Hydraulické rypadlo 324D specifikace 19

20 Standardní vybavení Standardní vybavení se může změnit. Podrobnější informace vám poskytne prodejce Cat. Elektrický systém Alternátor 65 A Bezúdržbové akumulátory pro těžký provoz (2) Světlomety, pracovní Výložník, obě strany Vnitřek kabiny a kabině, dva a rámu Kamera pro pohled za stroj se zobrazováním na monitoru (pouze země EU) Signální/výstražná houkačka Motor Automatické řízení otáček motoru Motor Caterpillar C7 140 kw do nadmořské výšky 2300 m Palivový filtr Chlazení při vysokých okolních teplotách Sekundární spínač pro vypnutí motoru Chladicí soustava s chladiči umístěnými vedle sebe, s odděleně umístěným kondenzorem klimatizace Odlučovač vody, s indikátorem hladiny, pro palivové potrubí Ochranné kryty 6mm ochranný kryt otoče na podvozku Zesílené (HD) spodní ochranné kryty na horním rámu Zesílené (HD) ochranné kryty motorů pojezdu na podvozku Stanoviště obsluhy astavitelná loketní opěrka Klimatizace, topení a odmrazování s automatickou regulací teploty Popelník a zapalovač 24 V Držák na nápoje Možnosti šroubované konstrukce FOGS Možnost montáže 2 přídavných pedálů Háček na oděv apájení pro vyhřívání sedačky Souprava proti hlučnosti splňující předpisy EU Podlahová rohož, omyvatelná Přístrojová deska a přístroje s barevným grafickým displejem, kontroly úrovně spouštění Vrstvené přední sklo Schránka pro dokumentaci Zpětná zrcátka levé a pravé Páka neutralizace (blokování) všech ovladačů ucená ventilace s filtrací vzduchu, přetlakovaná kabina Zadní okno, únikový východ Samonavíjecí bezpečnostní pás Kabina s konstrukcí ROPS Posuvné okénko horních dveří Pevné střešní okno (polykarbonátové) Úložný prostor vhodný pro svačinový box Sluneční clona na předním bezpečnostním skle a střešním okně Pedály ovládání pojezdu s demontovatelnými pákami pro ruční ovládání Stěrač a ostřikovač předního skla (horní a dolní) Podvozek Automatická parkovací brzda otoče Automatické parkovací brzdy pojezdu Pásy mazané tukem Hydraulická napínací zařízení pásů Vodicí kolo a středové ochranné kryty pásů Dlouhý (L) Dlouhý úzký (L) Stupačky čtyři Dva rychlostní rozsahy pojezdu Ostatní standardní vybavení Přídavný hydraulický rozvaděč pro hydro mechanické nástroje Zařízení pro řízené spuštění výložníku s funkcí SmartBoom (pouze země EU) Značkové hadice Cat XT a znovu použitelné spojky Datové spojení Cat Datalink a možnosti použití ET Systém Cat Product Link (pouze země EU) Systém Caterpillar zabezpečení stroje na jeden klíček se zámky krytů, kabiny a víčka palivové nádrže Válečkové ložisko otoče s kosoúhlým stykem Protizávaží se závěsnými oky Pohon pro přídavné čerpadlo Režim zesíleného zdvihu Okruh regenerace pro výložníky a násady Ventily pro rychlý odběr vzorků motorového oleje, hydraulického oleje a chladicí kapaliny S O S SM Ocelová protipožární přepážka mezi motorem a prostorem hydraulického čerpadla Vybavení vodiči pro systém Product Link 20 Hydraulické rypadlo 324D specifikace

21 Volitelné vybavení Volitelné vybavení se může změnit. Podrobnější informace vám poskytne prodejce Cat. Přední pákový mechanismus Pákový mechanismus lopaty Řada CB1 pro násady CB1 se závěsným okem Řada DB pro násady DB se závěsným okem Lopaty a rychloupínací zařízení (viz str ) Výložníky (se dvěma pracovními světlomety) Dosah 5900 mm Objemové rýpání 5300 mm VA 5660 mm ásady Pro výložník s dlouhým dosahem R2.5CB1 R2.9CB1 Pro výložník pro objemové rýpání M2.0DB M2.5DB Pro výložník VA R2.5CB1 R2.9CB1 Špičky Desky pásu Tři záběrové lišty 324D L 600 mm, 790 mm, 900 mm Velká zátěž 600 mm, 700 mm 324D L 600 mm, 790 mm Velká zátěž 600 mm, 700 mm Ochranné kryty Šroubovaná konstrukce FOGS Celá délka pro podvozky L a L (dva díly) Zesílený (HD) ochranný kryt otoče (16 mm) Stanoviště obsluhy Pákové ovladače Pákový ovladač se čtyřmi tlačítky pro ovládání jednočinného přídavného okruhu Pákový ovladač s ovládacím kolečkem pro modulování Úložný prostor na jídlo, s víkem Systém zabezpečení stroje s programovatelnými klíčky Rádio Rádio AM/FM instalované v pravé konzole s anténou a reproduktory Příprava pro rádio umístěné vzadu včetně měniče 24 V na 12 V Sedačka Mechanicky odpružená nastavitelná sedačka s vysokým opěradlem astavitelná, s vysokým opěradlem, odpružená vzduchem Pedál pro pojezd přímým směrem Ochrana sluneční clony proti dešti Bezpečnostní sklo Jednodílné Dělené 70-30, posuvné Přídavné ovládací prvky a vedení Přídavná vedení k výložníku (vysokotlaká pro výložníky s dlouhým dosahem a pro objemové rýpání) Přídavná vedení k násadě (vysokotlaká pro výložníky s dlouhým dosahem a pro objemové rýpání) Základní uspořádání ovládání: Jednočinné (jednočinný nástroj, např. kladivo, s přímým zpětným vedením do nádrže) Kombinovaný systém (jednočinné a dvojčinné nástroje, přímé zpětné vedení do nádrže) Středotlaký systém AHC (přídavné zařízení s dvousměrným průtokem) Dvojitý středotlaký systém (středotlaký okruh se dvěma funkcemi, přídavné zařízení s dvousměrným průtokem) Okruh chlazení (cirkulační okruh pro chlazení hydraulického oleje) Univerzální ovládací sestava pro rychloupínací zařízení Různé volitelné vybavení Souprava pro biohydraulický olej Zařízení pro řízené spuštění výložníku s funkcí SmartBoom (standard v zemích EU) Přední chránič kabiny proti dešti Měniče, 7 A 12 V (obsahuje dva) Elektrické čerpadlo pro doplňování paliva s funkcí automatického vypnutí Filtr pro jemnou filtraci Svorky pro připojení podpůrného zdroje propojovacími kabely Kamera pro pohled za stroj se zobrazováním na monitoru (standard v zemích EU) Zařízení pro nástřik éteru k usnadnění spouštění při nízkých teplotách Zařízení pro řízené spuštění násady Výstražná houkačka při pojezdu s vypínačem funkce Hydraulické rypadlo 324D specifikace 21

22 Poznámky 22

23 Poznámky 23

24 Hydraulická rypadla 324D L a 324D L H7HH ( ) hr (EU ROPS) Další informace o výrobcích Cat, službách prodejců a průmyslových řešeních najdete na webových stránkách Materiály a technické údaje se mohou bez oznámení změnit. Stroje na fotografiích mohou být vyobrazeny s přídavným vybavením. Informace o volitelném vybavení vám poskytne zástupce společnosti Caterpillar. Zároveň upozorňujeme, že uvedené stroje nemusí být vybaveny odpovídající konstrukcí pro ochranu obsluhy, vyžadovanou Směrnicí EU o strojních zařízeních (2006/42/ES). Všechny stroje budou společností Caterpillar dodány s vyhovující konstrukcí kabiny. Podrobnosti se dozvíte od prodejce Caterpillar Všechna práva vyhrazena CAT, CATERPILLAR, SAFETY.CAT.COM, jim příslušná loga Caterpillar Yellow a design označení strojů Power Edge spolu se zde použitým označením společnosti a produktů jsou ochrannými známkami společnosti Caterpillar a nemohou být používány bez jejího svolení.
