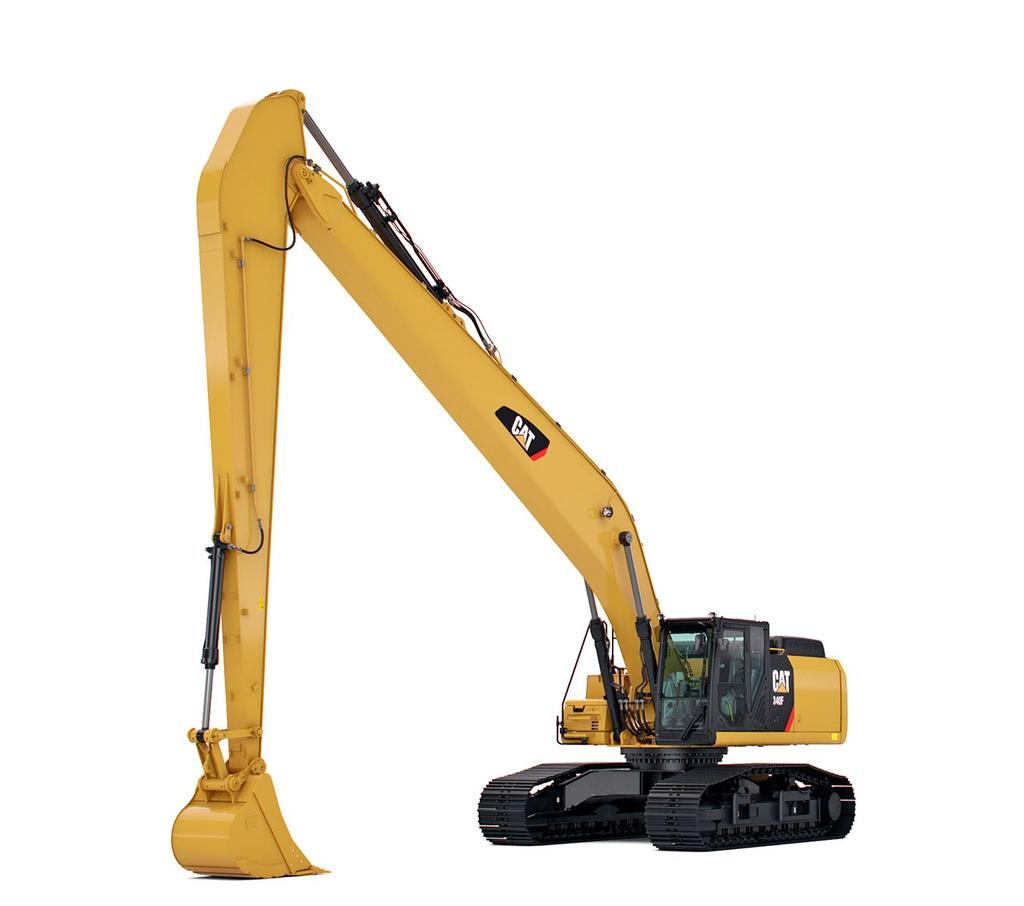

1 340F s dlouhým dosahem Hydraulické rýpadlo Motor Typ motoru Cat C9.3 ACERT Výkon ISO 9249 (metrické jednotky) 228 kw (310 k) Výkon ISO (metrické jednotky) 234 kw (318 k) Pohon Maximální rychlost pojezdu Maximální tažná síla Hmotnost Maximální hmotnost 4,8 km/h 291 kn kg

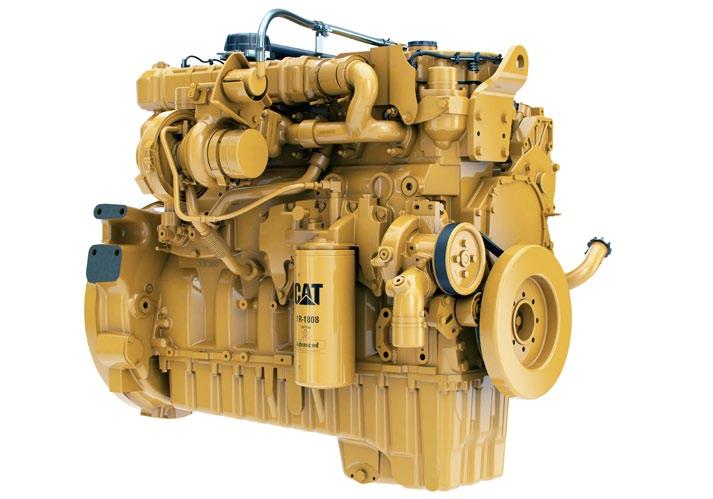

2 Konstrukce rýpadla Cat 340F s dlouhým dosahem zaručuje vysoký výkon a nízké náklady na provoz a údržbu. Motor C9.3 ACERT nejenže splňuje požadavky emisních norem EU IV, ale současně též poskytuje výkon, efektivní využití paliva a spolehlivost, které potřebujete k úspěšnému podnikání. Skutečný výkon stroje se projevuje v hydraulickém systému. Můžete velice rychle a přesně po celý den přemísťovat tuny materiálu. Když navíc vezmete v úvahu tiché prostředí obsluhy, které nabízí pohodlí a zajišťuje produktivitu, servisní body přístupné ze země, které usnadňují pravidelnou údržbu, a širokou nabídku pracovních nástrojů Cat, která vám umožní přijmout mnoho různých zakázek, na trhu zkrátka lepší 40tunový stroj nenajdete. Motor Motor C9.3 ACERT splňuje požadavky emisních norem EU IV. Souprava pro úpravu zplodin pracuje skrytě, aniž by způsobovala přerušení prováděných prací. Řízení otáček motoru automaticky snižuje otáčky motoru, když je stroj nepotřebuje, čímž se šetří palivo. Dva výkonové režimy standardní a úsporný a automatické vypínání motoru při volnoběhu pomáhají aktivněji řídit spotřebu paliva. Obsah Hlavní vlastnosti... 2 Specifikace... 4 Standardní vybavení Volitelné vybavení Poznámky Hydraulický systém Technologie SmartBoom omezuje namáhání a vibrace přenášené na stroj při škrábání kamene, činnosti kladiva a nakládání vozidel. Výsledkem je vyšší produktivita a lepší palivová hospodárnost. Hlavní hydraulické komponenty jsou umístěny blízko sebe. To umožňuje používat kratší potrubí a vedení, což vede k nižším ztrátám způsobeným třením, menším poklesům tlaku a k většímu výkonu přenášenému na terén. Hlavní řídicí ventil se otevírá pomalu, je-li rozsah pohybu joystickem malý, a rychle, je-li pohyb joystickem velký. Směruje průtok tam, kde je potřeba, a tehdy, když je to potřeba, což vede k plynulejšímu provozu a vyšší účinnosti. Elektrická regenerace výložníku a násady udržuje průtok oleje u hlav a pístnic válců namísto toho, aby se vracel zpět do nádrže. Díky tomu jsou dosahovány nižší ztráty tlaku, čímž je zajištěna lepší ovladatelnost, vyšší produktivita a nižší provozní náklady. Režim zesíleného zdvihu zvyšuje tlak v systému stroje a navýší zdvihací sílu, což se může v určitých situacích hodit. Režim zesíleného zdvihu rovněž snižuje otáčky motoru a průtok čerpadla, čímž je zlepšena ovladatelnost.

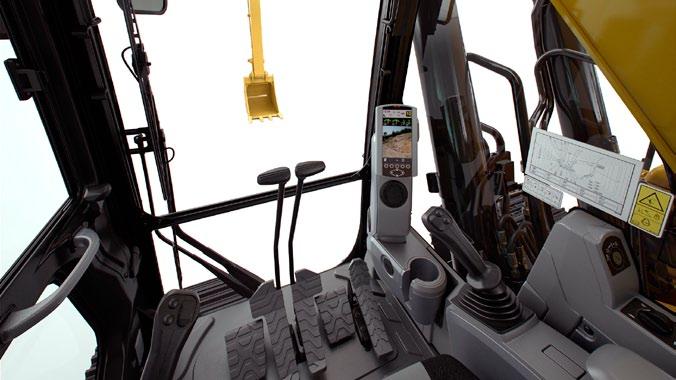

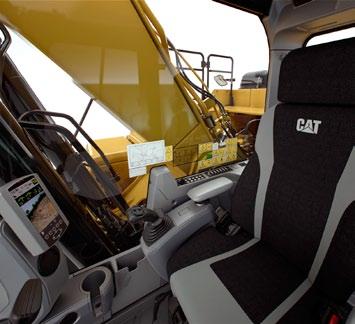

3 Hlavní vlastnosti Výhody, které pomáhají provádět práci výkonně a efektivně Kabina Kabina s plnohodnotnou ochrannou konstrukcí při převrácení (ROPS, Roll-Over Protective Structure) je tichá a pohodlná. Systém automatické klimatizace udržuje v kabině stálou teplotu. Joysticky, loketní opěrky a sedačky lze nastavit podle vašich preferencí. Sedačky s volitelnou možností vyhřívání a chlazení. Monitor LED lze naprogramovat na 42 jazyků. Držák na nápoje, úložné prostory a přídavné elektrické zásuvky se nacházejí na snadno dostupných místech. Konstrukce Výložník a násada s dlouhým dosahem zajišťují mimořádný dosah potřebný při nakládání vozidel, rýpání a hloubení příkopů. Horní rám je vybaven speciálními úchyty podpírajícími kabinu s konstrukcí ROPS. Dolní rám je vyztužen za účelem zvýšení odolnosti součástí. Desky pásů, články, kladky, vodicí kola a rozvodovky jsou vyrobeny z oceli s vysokou pevností v tahu. Články pásu ošetřené mazivem zabraňují vniknutí nečistot. Pro zajištění vysoké pevnosti je protizávaží přišroubováno přímo k hlavnímu rámu. Pracovní nástroje K dispozici je mnoho pracovních nástrojů Cat zkonstruovaných speciálně pro stroje Cat pro širokou řadu prací. Rychloupínací zařízení Cat umožňují přejít z jednoho nástroje na druhý během pár minut to vše se provádí pohodlně přímo z kabiny. Systém ovládání nástrojů Cat si pamatuje tlaky a průtoky až pro 10 nástrojů, takže se po změně nástroje rychle dostanete k vlastní práci. Možnosti údržby Položky pravidelné údržby, jako jsou mazací místa, uzávěry kapalin, filtry a vypouštěcí trubice, jsou dosažitelné ze země. Prostory jsou vybaveny dvířky navrženými tak, aby zabraňovala vniknutí nečistot a dala se bezpečně zajistit v otevřené poloze, což usnadňuje provádění servisních úkonů. Chladicí systém s chladiči umístěnými vedle sebe je účinný a umožňuje snadné čištění. Je možné ho dále vylepšit pro používání při vysokých okolních teplotách. Volitelné technologie Systém Product Link /VisionLink vás spojuje se strojem a poskytuje informace o poloze stroje, provozních hodinách, spotřebě paliva, době chodu naprázdno, událostech a diagnostických kódech. 3

4 Motor Typ motoru Cat C9.3 ACERT Celkový výkon SAE J kw (324 k) Výkon ISO 9249 (metrické jednotky) 228 kw (310 k) Výkon ISO (metrické jednotky) 234 kw (318 k) Vnitřní průměr 115 mm Zdvih 149 mm Zdvihový objem 9,3 l Hydraulický systém Maximální průtok Hlavní systém 570 l/min Systém otáčení 279 l/min Pilotní systém 150 l/min Přídavný okruh vysokotlaký 29 l/min Přídavný okruh středotlaký l/min Maximální tlak Pracovní zařízení kpa Zařízení (zesílený zdvih) kpa Pojezd kpa Otoč kpa Pilotní systém kpa Válec výložníku Vnitřní průměr 150 mm Zdvih mm Válec násady Vnitřní průměr 170 mm Zdvih mm Válec lopaty B1 Vnitřní průměr 160 mm Zdvih mm Pohon Mechanismus otoče Rychlost otáčení Točivý moment otoče Objemy provozních náplní Objem palivové nádrže Chladicí systém Motorový olej (s filtrem) Pohon otoče (každý) Rozvodovka (každá) Hydraulický systém (včetně nádrže) Hydraulická nádrž Nádrž kapaliny DEF Akustický výkon 8,8 ot/min 109 knm 620 l 43 l 32 l 19 l 8 l 380 l 175 l 41 l Hladina vnějšího akustického výkonu 106 db(a) ISO 6395:2008* Hladina akustického tlaku působícího na obsluhu 73 db(a) ISO 6396:2008 Při dlouhodobé práci s otevřeným stanovištěm obsluhy nebo s otevřenou kabinou (není-li prováděna správná údržba nebo jsou-li otevřené dveře či okna) nebo v hlučném prostředí se doporučuje použití chráničů sluchu. Správně namontovaná a udržovaná kabina od společnosti Caterpillar splňuje se zavřenými dveřmi a okny požadavky norem OSHA a MSHA ohledně limitů na hluk působící na obsluhu, které byly v platnosti v době výroby při testování podle normy ANSI/SAE J1166 OCT98. * Podle Směrnice Evropské unie 2000/14/ES ve znění směrnice 2005/88/ES. Normy Brzdy ISO 10265:2008 Kabina / konstrukce FOGS ISO 10262:1998 Kabina / konstrukce ROPS ISO :2008 Kapalina DEF ISO :2006 Maximální rychlost pojezdu Maximální tažná síla 4,8 km/h 291 kn Pásy Varianty pásů Počet desek pásu (na každé straně) Počet kladek pásu (na každé straně) Počet nosných kladek (na každé straně) 850 mm 700 mm 600 mm 49 kusů 9 kusů 2 kusy 4

5 Rozměry Všechny rozměry jsou přibližné Varianty výložníků Varianty násad Výložník LRE Násada LRE 7,1 m B1 1 Přepravní výška* mm 2 Přepravní délka mm 3 Poloměr otáčení zadní části nástavby mm 4 Vzdálenost středů kladek mm 5 Délka pásu mm 6 Světlá výška* 720 mm Světlá výška** 690 mm 7 Rozchod pásů mm 8 Přeprava Desky pásu 600 mm Desky pásu 700 mm Desky pásu 850 mm mm mm mm 9 Výška kabiny mm Výška kabiny s horním ochranným krytem mm 10 Světlá výška protizávaží** mm Typ lopaty Objem lopaty 0,93 m 3 Poloměr špičky lopaty Rozměry se mohou lišit v závislosti na zvolené lopatě. ***Včetně výšky záběrového břitu desky pásu. ***Bez výšky záběrového břitu desky pásu. GD mm 5

6 Pracovní dosahy Všechny rozměry jsou přibližné. Metry ,1 m B Metry Varianty výložníků Varianty násad Výložník LRE Násada LRE 7,1 m B1 1 Maximální hloubkový dosah mm 2 Maximální dosah v úrovni terénu mm 3 Maximální výška řezu mm 4 Maximální výška nakládání mm 5 Minimální výška nakládání mm 6 Maximální hloubka řezu pro úroveň dna mm mm 7 Maximální hloubkový dosah při svislé stěně mm Rypná síla lopaty (ISO) Rypná síla násady (ISO) Typ lopaty 140,5 kn 92,3 kn Objem lopaty 0,93 m 3 Poloměr špičky lopaty Rozměry se mohou lišit v závislosti na zvolené lopatě. GD mm 6

7 Provozní hmotnosti a tlaky na opěrnou rovinu Výložník Výložník LRE Násada Desky pásů 850 mm (s třemi záběrovými břity) Desky pásů 700 mm (s třemi záběrovými břity) Desky pásů 600 mm (s třemi záběrovými břity) Hmotnost Tlak na půdu Hmotnost Tlak na půdu Hmotnost Tlak na půdu kg kpa kg kpa kg kpa LRE 7.1B , , ,1 Hmotnosti hlavních součástí* kg Základní stroj (včetně válce výložníku, bez protizávaží, předního pákového mechanismu a pásů) Protizávaží 8,45 t Výložník (včetně vedení, čepů a válce násady) Výložník LRE Násada (včetně vedení, čepů a válce lopaty) LRE 7.1B Desky pásů (pro dva pásy) 850 mm, tři záběrové břity mm, tři záběrové břity mm, tři záběrové břity Lopata 0,93 m Všechny hmotnosti, kromě lopat, jsou zaokrouhleny nahoru na nejbližších 10 kg. Hmotnost základního stroje zahrnuje obsluhu o hmotnosti 75 kg, hmotnost paliva při 90% naplnění nádrže a podvozek se středovým ochranným krytem. 7

8 Nosnosti výložníku s dlouhým dosahem s protizávažím 8,5 t bez lopaty se zapnutým zesíleným zdvihem 7,1 m Desky pásů 850 mm s třemi záběrovými břity mm 7.1M mm mm mm mm mm mm mm mm mm kg *2 850 * mm kg *2 750 * mm kg *2 700 * mm kg *2 700 * mm kg *2 700 * mm kg * mm kg * * *8 800 *8 800 *7 050 *7 050 * mm kg *7 800 *7 800 * * *7 800 *7 800 * mm kg *5 300 *5 300 * * * mm kg *5 500 *5 500 * * * mm kg *4 450 *4 450 *6 500 *6 500 * * mm kg *5 950 *5 950 *7 800 *7 800 * * mm kg *6 650 *6 650 *7 450 *7 450 *9 300 *9 300 * * mm kg *9 050 *9 050 * * * * * mm kg * * * * *9 150 *9 150 * * mm kg *9 450 *9 450 *7 850 *7 850 *6 650 *6 650 * mm kg *6 150 *6 150 *5 250 *5 250 *3 500 * ISO * Označuje, že zatížení je omezeno spíše nosností hydraulického systému, než zatížením způsobujícím převrácení. Výše uvedené nosnosti jsou v souladu s hodnotami nosností hydraulických rýpadel podle normy ISO 10567:2007. Nepřekračují 87 % nosnosti dané hydraulickým systémem nebo 75 % zatížení způsobujícího převrácení stroje. Od uvedených nosností se musí odečíst hmotnosti všech součástí příslušenství zdvihacího zařízení. Nosnosti jsou stanoveny pro stroj, který stojí na pevném povrchu s rovnoměrnou únosností. Použití připojeného pracovního nástroje k manipulaci nebo zdvihání břemen může ovlivnit zdvihací výkon stroje. Nosnost zůstává pro všechny dostupné desky pásů v rozmezí ±5 %. Konkrétní informace o výrobku vždy vyhledejte v příslušné Příručce pro provoz a údržbu. (pokračování na další straně) 8

9 Nosnosti výložníku s dlouhým dosahem s protizávažím 8,5 t bez lopaty se zapnutým zesíleným zdvihem 7,1 m Desky pásů 850 mm s třemi záběrovými břity mm 7.1M mm mm mm mm mm mm mm mm mm mm kg *3 200 *3 200 *2 850 * mm kg *3 900 *3 900 *2 750 * mm kg *3 950 *3 950 *3 750 *3 750 *2 700 * mm kg *4 050 *4 050 *3 800 *3 800 *3 050 *3 050 *2 700 * mm kg *4 550 *4 550 *4 200 *4 200 *3 900 *3 900 * *2 700 * mm kg *5 400 *5 400 *4 800 *4 800 *4 400 *4 400 * * * mm kg *5 900 *5 900 *5 150 *5 150 *4 600 *4 600 * * * mm kg *6 400 *6 400 * * * * * * mm kg * * * * * * * mm kg * * * * * mm kg * * * mm kg * * mm kg * * mm kg * * * * mm kg * * * * mm kg * * * * mm kg * * *3 500 * ISO * Označuje, že zatížení je omezeno spíše nosností hydraulického systému, než zatížením způsobujícím převrácení. Výše uvedené nosnosti jsou v souladu s hodnotami nosností hydraulických rýpadel podle normy ISO 10567:2007. Nepřekračují 87 % nosnosti dané hydraulickým systémem nebo 75 % zatížení způsobujícího převrácení stroje. Od uvedených nosností se musí odečíst hmotnosti všech součástí příslušenství zdvihacího zařízení. Nosnosti jsou stanoveny pro stroj, který stojí na pevném povrchu s rovnoměrnou únosností. Použití připojeného pracovního nástroje k manipulaci nebo zdvihání břemen může ovlivnit zdvihací výkon stroje. Nosnost zůstává pro všechny dostupné desky pásů v rozmezí ±5 %. Konkrétní informace o výrobku vždy vyhledejte v příslušné Příručce pro provoz a údržbu. 9

10 Nosnosti výložníku s dlouhým dosahem s protizávažím 8,5 t bez lopaty se zapnutým zesíleným zdvihem 7,1 m Desky pásů 700 mm s třemi záběrovými břity mm 7.1M mm mm mm mm mm mm mm mm mm kg *2 850 * mm kg *2 750 * mm kg *2 700 * mm kg *2 700 * mm kg *2 700 * mm kg * mm kg * * *8 800 *8 800 *7 050 *7 050 * mm kg *7 800 *7 800 * * *7 800 *7 800 * mm kg *5 300 *5 300 * * * mm kg *5 500 *5 500 * * * mm kg *4 450 *4 450 *6 500 *6 500 * * mm kg *5 950 *5 950 *7 800 *7 800 * * mm kg *6 650 *6 650 *7 450 *7 450 *9 300 *9 300 * * mm kg *9 050 *9 050 * * * * * mm kg * * * * *9 150 *9 150 * * mm kg *9 450 *9 450 *7 850 *7 850 *6 650 *6 650 * mm kg *6 150 *6 150 *5 250 *5 250 *3 500 * ISO * Označuje, že zatížení je omezeno spíše nosností hydraulického systému, než zatížením způsobujícím převrácení. Výše uvedené nosnosti jsou v souladu s hodnotami nosností hydraulických rýpadel podle normy ISO 10567:2007. Nepřekračují 87 % nosnosti dané hydraulickým systémem nebo 75 % zatížení způsobujícího převrácení stroje. Od uvedených nosností se musí odečíst hmotnosti všech součástí příslušenství zdvihacího zařízení. Nosnosti jsou stanoveny pro stroj, který stojí na pevném povrchu s rovnoměrnou únosností. Použití připojeného pracovního nástroje k manipulaci nebo zdvihání břemen může ovlivnit zdvihací výkon stroje. Nosnost zůstává pro všechny dostupné desky pásů v rozmezí ±5 %. Konkrétní informace o výrobku vždy vyhledejte v příslušné Příručce pro provoz a údržbu. (pokračování na další straně) 10

11 Nosnosti výložníku s dlouhým dosahem s protizávažím 8,5 t bez lopaty se zapnutým zesíleným zdvihem 7,1 m Desky pásů 700 mm s třemi záběrovými břity mm 7.1M mm mm mm mm mm mm mm mm mm mm kg *3 200 *3 200 *2 850 * mm kg *3 900 *3 900 *2 750 * mm kg *3 950 *3 950 *3 750 *3 750 *2 700 * mm kg *4 050 *4 050 *3 800 *3 800 *3 050 *3 050 *2 700 * mm kg *4 550 *4 550 *4 200 *4 200 *3 900 *3 900 * *2 700 * mm kg *5 400 *5 400 *4 800 *4 800 *4 400 *4 400 * * * mm kg *5 900 *5 900 *5 150 *5 150 * * * * mm kg *6 400 *6 400 * * * * * * mm kg * * * * * mm kg * * * * mm kg * * mm kg * mm kg * mm kg * * * * * mm kg * * * * mm kg * * * * mm kg *4 400 *4 400 *3 550 *3 550 *3 500 * ISO * Označuje, že zatížení je omezeno spíše nosností hydraulického systému, než zatížením způsobujícím převrácení. Výše uvedené nosnosti jsou v souladu s hodnotami nosností hydraulických rýpadel podle normy ISO 10567:2007. Nepřekračují 87 % nosnosti dané hydraulickým systémem nebo 75 % zatížení způsobujícího převrácení stroje. Od uvedených nosností se musí odečíst hmotnosti všech součástí příslušenství zdvihacího zařízení. Nosnosti jsou stanoveny pro stroj, který stojí na pevném povrchu s rovnoměrnou únosností. Použití připojeného pracovního nástroje k manipulaci nebo zdvihání břemen může ovlivnit zdvihací výkon stroje. Nosnost zůstává pro všechny dostupné desky pásů v rozmezí ±5 %. Konkrétní informace o výrobku vždy vyhledejte v příslušné Příručce pro provoz a údržbu. 11

12 Nosnosti výložníku s dlouhým dosahem s protizávažím 8,5 t bez lopaty se zapnutým zesíleným zdvihem 7,1 m Desky pásů 600 mm s třemi záběrovými břity mm 7.1M mm mm mm mm mm mm mm mm mm kg *2 850 * mm kg *2 750 * mm kg *2 700 * mm kg *2 700 * mm kg *2 700 * mm kg * mm kg * * *8 800 *8 800 *7 050 *7 050 * mm kg *7 800 *7 800 * * *7 800 *7 800 * mm kg *5 300 *5 300 * * * mm kg *5 500 *5 500 * * mm kg *4 450 *4 450 *6 500 *6 500 * * mm kg *5 950 *5 950 *7 800 *7 800 * * mm kg *6 650 *6 650 *7 450 *7 450 *9 300 *9 300 * * mm kg *9 050 *9 050 * * * * * mm kg * * * * * * * mm kg *9 450 *9 450 *7 850 *7 850 *6 650 *6 650 * mm kg *6 150 *6 150 *5 250 *5 250 *3 500 * ISO * Označuje, že zatížení je omezeno spíše nosností hydraulického systému, než zatížením způsobujícím převrácení. Výše uvedené nosnosti jsou v souladu s hodnotami nosností hydraulických rýpadel podle normy ISO 10567:2007. Nepřekračují 87 % nosnosti dané hydraulickým systémem nebo 75 % zatížení způsobujícího převrácení stroje. Od uvedených nosností se musí odečíst hmotnosti všech součástí příslušenství zdvihacího zařízení. Nosnosti jsou stanoveny pro stroj, který stojí na pevném povrchu s rovnoměrnou únosností. Použití připojeného pracovního nástroje k manipulaci nebo zdvihání břemen může ovlivnit zdvihací výkon stroje. Nosnost zůstává pro všechny dostupné desky pásů v rozmezí ±5 %. Konkrétní informace o výrobku vždy vyhledejte v příslušné Příručce pro provoz a údržbu. (pokračování na další straně) 12

13 Nosnosti výložníku s dlouhým dosahem s protizávažím 8,5 t bez lopaty se zapnutým zesíleným zdvihem 7,1 m Desky pásů 600 mm s třemi záběrovými břity mm 7.1M mm mm mm mm mm mm mm mm mm mm kg *3 200 *3 200 *2 850 * mm kg *3 900 *3 900 *2 750 * mm kg *3 950 *3 950 *3 750 *3 750 *2 700 * mm kg *4 050 *4 050 *3 800 *3 800 *3 050 *3 050 *2 700 * mm kg *4 550 *4 550 *4 200 *4 200 *3 900 *3 900 * *2 700 * mm kg *5 400 *5 400 *4 800 *4 800 *4 400 *4 400 * * * mm kg *5 900 *5 900 *5 150 *5 150 * * * * mm kg *6 400 *6 400 * * * * * * mm kg * * * * * mm kg * * * mm kg * * mm kg * mm kg * mm kg * * * * * mm kg * * * * mm kg * * * * mm kg *4 400 *4 400 *3 550 *3 550 *3 500 * ISO * Označuje, že zatížení je omezeno spíše nosností hydraulického systému, než zatížením způsobujícím převrácení. Výše uvedené nosnosti jsou v souladu s hodnotami nosností hydraulických rýpadel podle normy ISO 10567:2007. Nepřekračují 87 % nosnosti dané hydraulickým systémem nebo 75 % zatížení způsobujícího převrácení stroje. Od uvedených nosností se musí odečíst hmotnosti všech součástí příslušenství zdvihacího zařízení. Nosnosti jsou stanoveny pro stroj, který stojí na pevném povrchu s rovnoměrnou únosností. Použití připojeného pracovního nástroje k manipulaci nebo zdvihání břemen může ovlivnit zdvihací výkon stroje. Nosnost zůstává pro všechny dostupné desky pásů v rozmezí ±5 %. Konkrétní informace o výrobku vždy vyhledejte v příslušné Příručce pro provoz a údržbu. 13

14 Nosnosti výložníku s dlouhým dosahem s protizávažím 8,5 t bez lopaty bez zapnutého zesíleného zdvihu 7,1 m Desky pásů 850 mm s třemi záběrovými břity mm 7.1M mm mm mm mm mm mm mm mm mm kg *2 600 * mm kg *2 500 * mm kg *2 450 * mm kg *2 400 * mm kg *2 450 * mm kg *2 500 * mm kg * * *7 850 *7 850 *6 200 *6 200 * mm kg *7 350 *7 350 *8 900 *8 900 *6 850 *6 850 * mm kg *4 950 *4 950 *9 650 *9 650 *7 400 *7 400 * mm kg *5 150 *5 150 * * * mm kg *4 200 *4 200 *6 100 *6 100 * * * mm kg *5 600 *5 600 *7 350 *7 350 * * * mm kg *6 250 *6 250 *7 000 *7 000 *8 750 *8 750 * * * mm kg *8 500 *8 500 * * *8 800 *8 800 * * mm kg * * *9 700 *9 700 *7 900 *7 900 *6 550 *6 550 * mm kg *8 050 *8 050 *6 700 *6 700 *5 650 *5 650 *3 150 * mm kg *5 150 *5 150 *4 400 *4 400 *2 900 * ISO * Označuje, že zatížení je omezeno spíše nosností hydraulického systému, než zatížením způsobujícím převrácení. Výše uvedené nosnosti jsou v souladu s hodnotami nosností hydraulických rýpadel podle normy ISO 10567:2007. Nepřekračují 87 % nosnosti dané hydraulickým systémem nebo 75 % zatížení způsobujícího převrácení stroje. Od uvedených nosností se musí odečíst hmotnosti všech součástí příslušenství zdvihacího zařízení. Nosnosti jsou stanoveny pro stroj, který stojí na pevném povrchu s rovnoměrnou únosností. Použití připojeného pracovního nástroje k manipulaci nebo zdvihání břemen může ovlivnit zdvihací výkon stroje. Nosnost zůstává pro všechny dostupné desky pásů v rozmezí ±5 %. Konkrétní informace o výrobku vždy vyhledejte v příslušné Příručce pro provoz a údržbu. (pokračování na další straně) 14

15 Nosnosti výložníku s dlouhým dosahem s protizávažím 8,5 t bez lopaty bez zapnutého zesíleného zdvihu 7,1 m Desky pásů 850 mm s třemi záběrovými břity mm 7.1M mm mm mm mm mm mm mm mm mm kg *2 850 *2 850 *2 600 * mm kg *3 450 *3 450 *2 500 * mm kg *3 450 *3 450 *3 300 *3 300 *2 450 * mm kg *3 550 *3 550 *3 350 *3 350 *2 750 *2 750 *2 400 * mm kg *4 000 *4 000 *3 650 *3 650 *3 400 *3 400 *3 200 *3 200 *2 450 * mm kg *4 800 *4 800 *4 250 *4 250 *3 850 *3 850 *3 500 *3 500 * *2 500 * mm kg *5 200 *5 200 *4 500 *4 500 *4 000 *4 000 *3 650 *3 650 * * mm kg *5 600 *5 600 *4 800 *4 800 *4 200 *4 200 * * * mm kg *6 000 *6 000 * * * * * mm kg * * * * * * mm kg * * * * * * mm kg * * * * * * mm kg * * * * * * mm kg * * * * * mm kg * * * * mm kg *4 800 *4 800 *4 000 *4 000 *3 250 *3 250 *3 150 * mm kg *3 700 *3 700 *2 950 *2 950 *2 900 * ISO * Označuje, že zatížení je omezeno spíše nosností hydraulického systému, než zatížením způsobujícím převrácení. Výše uvedené nosnosti jsou v souladu s hodnotami nosností hydraulických rýpadel podle normy ISO 10567:2007. Nepřekračují 87 % nosnosti dané hydraulickým systémem nebo 75 % zatížení způsobujícího převrácení stroje. Od uvedených nosností se musí odečíst hmotnosti všech součástí příslušenství zdvihacího zařízení. Nosnosti jsou stanoveny pro stroj, který stojí na pevném povrchu s rovnoměrnou únosností. Použití připojeného pracovního nástroje k manipulaci nebo zdvihání břemen může ovlivnit zdvihací výkon stroje. Nosnost zůstává pro všechny dostupné desky pásů v rozmezí ±5 %. Konkrétní informace o výrobku vždy vyhledejte v příslušné Příručce pro provoz a údržbu. 15

16 Nosnosti výložníku s dlouhým dosahem s protizávažím 8,5 t bez lopaty bez zapnutého zesíleného zdvihu 7,1 m Desky pásů 700 mm s třemi záběrovými břity mm 7.1M mm mm mm mm mm mm mm mm mm kg *2 600 * mm kg *2 500 * mm kg *2 450 * mm kg *2 400 * mm kg *2 450 * mm kg *2 500 * mm kg * * *7 850 *7 850 *6 200 *6 200 * mm kg *7 350 *7 350 *8 900 *8 900 *6 850 *6 850 * mm kg *4 950 *4 950 *9 650 *9 650 *7 400 *7 400 * mm kg *5 150 *5 150 * * * mm kg *4 200 *4 200 *6 100 *6 100 * * * mm kg *5 600 *5 600 *7 350 *7 350 * * * mm kg *6 250 *6 250 *7 000 *7 000 *8 750 *8 750 * * * mm kg *8 500 *8 500 * * *8 800 *8 800 * * mm kg * * *9 700 *9 700 *7 900 *7 900 *6 550 *6 550 * mm kg *8 050 *8 050 *6 700 *6 700 *5 650 *5 650 *3 150 * mm kg *5 150 *5 150 *4 400 *4 400 *2 900 * ISO * Označuje, že zatížení je omezeno spíše nosností hydraulického systému, než zatížením způsobujícím převrácení. Výše uvedené nosnosti jsou v souladu s hodnotami nosností hydraulických rýpadel podle normy ISO 10567:2007. Nepřekračují 87 % nosnosti dané hydraulickým systémem nebo 75 % zatížení způsobujícího převrácení stroje. Od uvedených nosností se musí odečíst hmotnosti všech součástí příslušenství zdvihacího zařízení. Nosnosti jsou stanoveny pro stroj, který stojí na pevném povrchu s rovnoměrnou únosností. Použití připojeného pracovního nástroje k manipulaci nebo zdvihání břemen může ovlivnit zdvihací výkon stroje. Nosnost zůstává pro všechny dostupné desky pásů v rozmezí ±5 %. Konkrétní informace o výrobku vždy vyhledejte v příslušné Příručce pro provoz a údržbu. (pokračování na další straně) 16

17 Nosnosti výložníku s dlouhým dosahem s protizávažím 8,5 t bez lopaty bez zapnutého zesíleného zdvihu 7,1 m Desky pásů 700 mm s třemi záběrovými břity mm 7.1M mm mm mm mm mm mm mm mm mm kg *2 850 *2 850 *2 600 * mm kg *3 450 *3 450 *2 500 * mm kg *3 450 *3 450 *3 300 *3 300 *2 450 * mm kg *3 550 *3 550 *3 350 *3 350 *2 750 *2 750 *2 400 * mm kg *4 000 *4 000 *3 650 *3 650 *3 400 *3 400 *3 200 *3 200 *2 450 * mm kg *4 800 *4 800 *4 250 *4 250 *3 850 *3 850 *3 500 *3 500 * *2 500 * mm kg *5 200 *5 200 *4 500 *4 500 *4 000 *4 000 *3 650 *3 650 * * mm kg *5 600 *5 600 *4 800 *4 800 *4 200 *4 200 * * * mm kg *6 000 *6 000 * * * * * mm kg * * * * * * mm kg * * * * * * mm kg * * * * * * mm kg * * * * * * mm kg * * * * * mm kg * * * * mm kg *4 800 *4 800 *4 000 *4 000 *3 250 *3 250 *3 150 * mm kg *3 700 *3 700 *2 950 *2 950 *2 900 * ISO * Označuje, že zatížení je omezeno spíše nosností hydraulického systému, než zatížením způsobujícím převrácení. Výše uvedené nosnosti jsou v souladu s hodnotami nosností hydraulických rýpadel podle normy ISO 10567:2007. Nepřekračují 87 % nosnosti dané hydraulickým systémem nebo 75 % zatížení způsobujícího převrácení stroje. Od uvedených nosností se musí odečíst hmotnosti všech součástí příslušenství zdvihacího zařízení. Nosnosti jsou stanoveny pro stroj, který stojí na pevném povrchu s rovnoměrnou únosností. Použití připojeného pracovního nástroje k manipulaci nebo zdvihání břemen může ovlivnit zdvihací výkon stroje. Nosnost zůstává pro všechny dostupné desky pásů v rozmezí ±5 %. Konkrétní informace o výrobku vždy vyhledejte v příslušné Příručce pro provoz a údržbu. 17

18 Nosnosti výložníku s dlouhým dosahem s protizávažím 8,5 t bez lopaty bez zapnutého zesíleného zdvihu 7,1 m Desky pásů 600 mm s třemi záběrovými břity mm 7.1M mm mm mm mm mm mm mm mm mm kg *2 600 * mm kg *2 500 * mm kg *2 450 * mm kg *2 400 * mm kg *2 450 * mm kg *2 500 * mm kg * * *7 850 *7 850 *6 200 *6 200 * mm kg *7 350 *7 350 *8 900 *8 900 *6 850 *6 850 * mm kg *4 950 *4 950 *9 650 *9 650 *7 400 *7 400 * mm kg *5 150 *5 150 * * * mm kg *4 200 *4 200 *6 100 *6 100 * * * mm kg *5 600 *5 600 *7 350 *7 350 * * * mm kg *6 250 *6 250 *7 000 *7 000 *8 750 *8 750 * * * mm kg *8 500 *8 500 * * *8 800 *8 800 * * mm kg * * *9 700 *9 700 *7 900 *7 900 * * mm kg *8 050 *8 050 *6 700 *6 700 *5 650 *5 650 *3 150 * mm kg *5 150 *5 150 *4 400 *4 400 *2 900 * ISO * Označuje, že zatížení je omezeno spíše nosností hydraulického systému, než zatížením způsobujícím převrácení. Výše uvedené nosnosti jsou v souladu s hodnotami nosností hydraulických rýpadel podle normy ISO 10567:2007. Nepřekračují 87 % nosnosti dané hydraulickým systémem nebo 75 % zatížení způsobujícího převrácení stroje. Od uvedených nosností se musí odečíst hmotnosti všech součástí příslušenství zdvihacího zařízení. Nosnosti jsou stanoveny pro stroj, který stojí na pevném povrchu s rovnoměrnou únosností. Použití připojeného pracovního nástroje k manipulaci nebo zdvihání břemen může ovlivnit zdvihací výkon stroje. Nosnost zůstává pro všechny dostupné desky pásů v rozmezí ±5 %. Konkrétní informace o výrobku vždy vyhledejte v příslušné Příručce pro provoz a údržbu. (pokračování na další straně) 18

19 Nosnosti výložníku s dlouhým dosahem s protizávažím 8,5 t bez lopaty bez zapnutého zesíleného zdvihu 7,1 m Desky pásů 600 mm s třemi záběrovými břity mm 7.1M mm mm mm mm mm mm mm mm mm kg *2 850 *2 850 *2 600 * mm kg *3 450 *3 450 *2 500 * mm kg *3 450 *3 450 *3 300 *3 300 *2 450 * mm kg *3 550 *3 550 *3 350 *3 350 *2 750 *2 750 *2 400 * mm kg *4 000 *4 000 *3 650 *3 650 *3 400 *3 400 *3 200 *3 200 *2 450 * mm kg *4 800 *4 800 *4 250 *4 250 *3 850 *3 850 *3 500 *3 500 * *2 500 * mm kg *5 200 *5 200 *4 500 *4 500 *4 000 *4 000 *3 650 *3 650 * * mm kg *5 600 *5 600 *4 800 *4 800 *4 200 *4 200 * * * mm kg * * * * * * mm kg * * * * * * mm kg * * * * * * mm kg * * * * * * mm kg * * * * * * mm kg * * * * * mm kg * * * * mm kg *4 800 *4 800 *4 000 *4 000 * *3 150 * mm kg *3 700 *3 700 *2 950 *2 950 *2 900 * ISO * Označuje, že zatížení je omezeno spíše nosností hydraulického systému, než zatížením způsobujícím převrácení. Výše uvedené nosnosti jsou v souladu s hodnotami nosností hydraulických rýpadel podle normy ISO 10567:2007. Nepřekračují 87 % nosnosti dané hydraulickým systémem nebo 75 % zatížení způsobujícího převrácení stroje. Od uvedených nosností se musí odečíst hmotnosti všech součástí příslušenství zdvihacího zařízení. Nosnosti jsou stanoveny pro stroj, který stojí na pevném povrchu s rovnoměrnou únosností. Použití připojeného pracovního nástroje k manipulaci nebo zdvihání břemen může ovlivnit zdvihací výkon stroje. Nosnost zůstává pro všechny dostupné desky pásů v rozmezí ±5 %. Konkrétní informace o výrobku vždy vyhledejte v příslušné Příručce pro provoz a údržbu. 19

20 Specifikace a kompatibilita lopat Protizávaží Pásy Pákový mechanismus 340F s dlouhým dosahem 8,45 t 850 mm, tři záběrové břity Šířka Objem Hmotnost Naplnění Výložník LRE mm m 3 kg % Bez rychloupínacího zařízení Pro čištění příkopů (DC, Ditch Cleaning) B , B , Naklápěcí pro čištění příkopů B , (DCT, Ditch Cleaning Tilt) Běžná zátěž (GD, General duty) B Maximální zatížení při upnutí na čep (užitečné zatížení + lopata) kg S rychloupínacím zařízením (CW40, CW40s) Pro čištění příkopů (DC, Ditch Cleaning) B , Běžná zátěž (GD, General duty) B 900 0, Maximální zatížení s upínacím zařízením (užitečné zatížení + lopata) kg Výše uvedené nosnosti vyhovují normě EN474 pro hydraulická rýpadla a nepřekračují 87 % nosnosti hydraulického systému nebo 75 % zatížení způsobujícího převrácení stroje při zcela vysunutém předním pákovém mechanismu v úrovni terénu a s přitaženou lopatou. Maximální měrná hmotnost materiálu: kg/m kg/m 3 Nosnost vychází z ustanovení normy ISO Hmotnost lopaty je uvedena se špičkami pro běžnou zátěž. Společnost Caterpillar svým zákazníkům doporučuje používat vhodné pracovní nástroje, které umožní plně využít výkon našich výrobků. Používání pracovních nástrojů, a to včetně lopat, které nejsou doporučeny společností Caterpillar nebo nevyhovují jejím specifikacím v parametrech jako je hmotnost, rozměry, průtok, hodnoty tlaku atd., může způsobovat neoptimální výkon a vlastnosti stroje, které se projeví například snížením produktivity, stability, spolehlivosti nebo životnosti součástí. Nesprávné používaní pracovního nástroje, které zahrnuje smýkání, páčení, kroucení nebo zachytávání těžkých břemen, snižuje životnost výložníku a násady. 20

21 Standardní vybavení rýpadla 340F s dlouhým dosahem Standardní vybavení Standardní vybavení se může lišit. Podrobnosti vám sdělí prodejce Cat. MOTOR Dieselový motor C9.3 ACERT Možnost provozu na bionaftu do B20 Souprava pro splnění emisních norem EU IV Schopnost pracovat v nadmořské výšce až m bez snížení výkonu. Elektrické plnicí čerpadlo paliva Automatické řízení otáček motoru Ekonomický režim a režim standardního výkonu Odlučovač vody v palivovém vedení včetně snímače hladiny vody a indikátoru Čistič vzduchu Vzduchový filtr s radiálním těsněním Chladicí systém s chladiči umístěnými vedle sebe Primární filtr s odlučovačem vody a indikátorem zanesení odlučovače vody Zařízení pro spouštění motoru za nízkých teplot, až do -18 C Indikátor diferenciálního rozdílu paliva v palivovém vedení Indikátor hladiny odlučovače vody HYDRAULICKÝ SYSTÉM Zařízení pro řízené spuštění výložníku a násady s funkcí SmartBoom Ventil tlumení zpětného pohybu otoče Automatická parkovací brzda otoče Vysoce výkonný hydraulický filtr zpětného okruhu Okruh regenerace pro výložník a násadu Možnost montáže dalších přídavných okruhů PROTIZÁVAŽÍ 8,45 t KABINA Stěrač rovnoběžného typu a ostřikovač Zpětná zrcátka Přetlakované stanoviště obsluhy s nucenou ventilací s filtrací vzduchu Přední horní okno s vrstveným bezpečnostním sklem a tvrzená ostatní okna Posuvné horní okno dveří (dveře na levé straně kabiny) Otevíratelné střešní okno Interiér: Kladivo pro nouzové rozbití okna Háček na oděv Držák na nápoje Držák na dokumenty Vnitřní osvětlení Montážní úchyt pro rádio AM/FM (rozměr dle DIN) Dva stereofonní reproduktory 12 V Úložný prostor pro jídlo nebo sadu nářadí Napájení s dvěma zásuvkami 12 V (10 A) Joystick s ovládacím kolečkem pro modulování činnosti přídavného okruhu s kombinovanou funkcí Sluneční clona Klimatizace, topení a odmrazování s regulací teploty Sedačka: Bezpečnostní pás, 51 mm Nastavitelná loketní opěrka Výškově nastavitelné konzoly s joysticky Páka neutralizace (blokování) všech ovladačů Pedály ovládání pojezdu s demontovatelnými pákami pro ruční ovládání Možnost instalovat dva přídavné pedály Dva rychlostní rozsahy pojezdu Podlahová rohož, omyvatelná Monitor: Hodiny Příprava pro video Barevný LCD displej se signalizací upozornění, potřeby výměny filtrů a provozních kapalin a informacemi o provozních hodinách Displej s možností volby jazyka (grafický a barevný displej) Informace o stavu stroje, chybovém kódu a nastavení režimu nástroje Kontrola hladin náplní při spouštění, motorový olej, chladicí kapalina motoru a hydraulický olej Výstraha, výměna filtrů a provozních kapalin a informace o provozních hodinách Měřidlo spotřeby paliva PODVOZEK Dlouhý a vysoký a široký podvozek pro velkou zátěž Tukem mazané pásy s PPR2 Kladky a vodicí kola pásů pro velkou zátěž Tažné oko na hlavním rámu Spodní ochranný kryt HD Ochranný kryt HD hydromotoru pojezdu Spodní ochranný kryt pro velkou zátěž ELEKTRICKÝ SYSTÉM Alternátor 80 A Elektrický jistič Akumulátor, standardní SVĚTLOMETY Světla na kabině a výložníku s časovým zpožděním Vnější světla zabudovaná v úložné skříňce BEZPEČNOST A ZABEZPEČENÍ Systém zabezpečení Cat využívající jeden klíč Zámky dveří Zámky uzávěrů palivové a hydraulické nádrže Uzamykatelná externí úložná skříňka na nářadí Signální/výstražná houkačka Sekundární vypínač motoru Zpětná zrcátka Kamera pro výhled dozadu Možnost připojení výstražného majáčku Možnost šroubované konstrukce FOGS Bezpečnostní kladivo pro nouzové rozbití okna kabiny INTEGROVANÉ TECHNOLOGIE Systém Product Link Kamera pro výhled dozadu 21

22 Volitelné vybavení rýpadla 340F s dlouhým dosahem Volitelné vybavení Volitelné vybavení se může lišit. Podrobnosti vám sdělí prodejce Cat. PŘEDNÍ PÁKOVÝ MECHANISMUS Pákový mechanismus lopaty: Řada TB (se závěsným okem) PÁSY 850 mm, tři záběrové břity 700 mm, tři záběrové břity 600 mm, tři záběrové břity HD OCHRANNÉ KRYTY Systém ochrany před padajícími předměty (FOGS, Falling Object Guard System) včetně horního ochranného krytu a ochranného krytu bezpečnostního skla Vodicí ochranné kryty pásu: Zakrytí po celé délce Střední část SVĚTLOMETY Pracovní světla na kabině, halogenová Pracovní světla na kabině, HID Pracovní světla na výložníku, halogenová Pracovní světla na výložníku, HID KABINA Přední chránič kabiny proti dešti Sedačka: Nastavitelná sedačka s vysokým opěradlem, vyhřívaná a odvětraná, odpružená vzduchem Bezpečnostní sklo: Dělené 70-30, posuvné Jednodílné, pevně uchycené HYDRAULICKÝ SYSTÉM Zařízení pro řízené spuštění výložníku a násady s funkcí SmartBoom Hydraulická vedení HP pro výložník a násadu Hydraulická vedení MP pro výložník a násadu Hydraulická vedení QC pro výložník a násadu Ovládání rychloupínacího zařízení Biohydraulický hydraulický olej až do kategorie B20 ELEKTRICKÝ SYSTÉM Sada pro startování za nízkých teplot, 240 V, -32 C Elektrické čerpadlo pro čerpání paliva do stroje MOTOR Rychlovýpustné ventily, pro motorový a hydraulický olej (QuickEvac ) Otvor pro rychlé plnění paliva ZABEZPEČENÍ Přišroubovaná konstrukce FOGS 22

23 Poznámky 23

24 Další informace o výrobcích Cat, službách prodejců a průmyslových řešeních najdete na webových stránkách A7HQ7641 ( ) (Překlad: ) 2015 Caterpillar Všechna práva vyhrazena Materiály a technické údaje se mohou bez oznámení změnit. Stroje na fotografiích mohou být vyobrazeny s přídavným vybavením. Informujte se u prodejce Cat o aktuální nabídce volitelného vybavení. CAT, CATERPILLAR, SAFETY.CAT.COM, jim příslušná loga, "Caterpillar Yellow" a design označení strojů "Power Edge" spolu se zde použitým označením společnosti a produktů jsou ochrannými známkami společnosti Caterpillar a nesmí být používány bez jejího svolení. VisionLink je ochrannou známkou společnosti Trimble Navigation Limited, registrované v USA a dalších zemích.
