1 KATALOG 2018

2

3 Obsah 1. Výroba stlačeného vzduchu Mobilní pístové kompresory 08 UniMaster 12 CompactMaster 20 CompactMaster L 28 SysMaster 32 SilentMaster 37 Stacionární pístové kompresory 42 UniMaster 42 UniMaster Clean 54 Šroubové kompresory 62 říslušenství ke kompresorům Úprava stlačeného vzduchu Sušičky stlačeného vzduchu 90 Odvaděče kondenzátu 94 Separátory olej-voda 96 Úpravné jednotky a filtry Rozvod stlačeného vzduchu otrubní systémy 108 Hadice a další příslušenství 140 řipojovací a spojovací technika Využití stlačeného vzduchu Ofukovací pistole 168 říklepové utahováky 172 Ráčnové šroubováky 180 Šroubováky 182 Vrtačky 186 Brusky 188 ilky 194 Nýtovací kleště 195 Sponkovačky a hřebíkovače 196 Lakovací a stříkací pistole na barvu 203 Zásobníky na materiál 210 Stříkání omítek 215 Mlžící pistole 218 Speciální pistole 220 Tlakové maznice 222 istole na kartuše 223 Jehlové oklepávače 226 Sekací kladiva 228 Tryskací zařízení 232 neuhustiče 236 Sady a příslušenství 240 3

4 Naše oprávnění již 50 let My se postaráme o všechno tak, abyste Vy nemuseli o stlačeném vzduchu vůbec přemýšlet 4

5 5

6 Řešení, která přesvědčí ŘEŠENÍ OTŘEBY STLAČENÉHO VZDUCHU Z JEDNÉ RUKY Naším portfoliem pokrýváme celou oblast stlačeného vzduchu: jeho výrobu, úpravu, rozvody a použití. ři tom máme neustále na mysli to nejdůležitější: Vás a Vaše potřeby stlačeného vzduchu pro prosperující provoz Vašeho podniku. NAŠE ŘEŠENÍ ¾ Výkonné produkty od výroby až po použití orientované na zákazníka ¾ Inovace a další vývoj sortimentu podle požadavků zákazníka ¾ Řízení kvality pro zajištění maximálních standardů kvality Ušetřete čas! U nás dostanete vše kolem stlačeného vzduchu z jedné ruky. 6

7 NABÍDKA SERVISU, KTERÁ ŘESVĚDČÍ Ať už se jedná o rychlé a snadné provedení opravy, naši záruku nebo naši širokou síť servisních partnerů po celé České republice, na nás se můžete spolehnout. ro Vás to představuje jistotu provozu, abyste se mohli starat o své obchody a své zákazníky. ORADENSTVÍ NA MÍRU Kolik Vás stojí zařízení na výrobu stlačeného vzduchu a kolik vzduchu skutečně potřebujete? Odborně Vám poradíme, a to i prostřednictvím odborného prodejce. Ušetříte vyřešením otázek kolem stlačeného vzduchu přesně podle Vašich potřeb a minimalizujete své náklady.. NAŠE ŘEŠENÍ ¾ Záruka 1+2: Možnost prodloužení záruky na 3 roky u velké části našich výrobků ¾ 18 servisních partnerů v České republice a servisní Hotline s profesionálním odborným poradenstvím v případě poruchy ¾ Vlastní servisní středisko v Sulkově pro kompresory, sušičky a nářadí NAŠE ŘEŠENÍ ¾ V České republice se o Vás stará 5 obchodních zástupců společně s odbornými prodejci přímo v místě ¾ rovádění měření efektivnosti, spotřeby a netěsností ¾ Optimalizujeme zařízení na výrobu stlačeného vzduchu podle Vaší skutečné potřeby Chraňte své nervy! Naší širokou servisní nabídkou pro každou situaci. Zvyšte svůj zisk! Za pomoci našeho poradenství na míru pro Vaši skutečnou potřebu stlačeného vzduchu. NAŠI ZAMĚSTNANCI JSOU SILNOU ZÁKLADNOU Na naše zkušenosti a odborné znalosti v oblasti řešení stlačeného vzduchu se můžete spolehnout. Neboť víme, co děláme. A to už 50 let. 7

8 8

9 Výroba stlačeného vzduchu 1 Výroba stlačeného vzduchu Mobilní pístové kompresory 08 UniMaster 12 CompactMaster 20 CompactMaster L 28 SysMaster 32 SilentMaster 37 Stacionární pístové kompresory 42 UniMaster 42 UniMaster Clean 54 Šroubové kompresory 62 říslušenství kompresorů 73 9

10 Jaký kompresor pro jaký nástroj? Spotřeba vzduchu [l/s] Ø spotřeba vzduchu [l/min] Minimální výkon [kw]* Kvalita vzduchu s olejem bez oleje Ofukovací pistole D A-BM-SN 78 0,55 x D A-BM-T9 78 0,55 x D A-RS 180 1,10 x D A-RSV ,80 x D A-SOFT 192 1,10 x D A-BM-SNV ,10 x D A-VARIO-S 162 1,10 x D A-VARIO-L 222 1,10 x D A-VARIO-F 348 1,80 x D A-VARIO-V 222 1,10 x D A-VARIO ,10 x D A-BM-S 234 1,50 x D A-VARIO-L ,10 x Rázový utahovák D SGS 360-3/8" ,50 x D SGS 440-1/2" 5, ,50 x D SGS 430-1/2" ,50 x D SGS 610-1/2" ,80 x D SGS 850-1/2" 8, ,80 x D SGS 850 D-1/2" 8, ,80 x D SGS /2" 9, ,80 x D Základní sada SGS 1/2" ,80 x D SGS /4" 9, ,20 x D SGS " 9, ,20 x D SGS " ,00 x Ráčnový šroubovák D Sada RAS 1/2" Base ,50 x D RAS 41-1/4" ,50 x D RAS 41-3/8" ,50 x D RAS 68-1/2" ,80 x D RAS 122 SW-1/2" ,80 x neuhustiče D RF-RMG 0,55 x D RF-RMG-K 0,55 x D RF-RM kalibrovaný 0,55 x D RF 12 MG 0,55 x D RF 12 MG 2,5 0,55 x D RF 12 DVG 0,8 0,55 x D RF-RM 0,55 x Šroubovák D DRS , ,80 x D DRS , ,80 x D DRS 140 SYS ,20 x D DRS ,20 x D DRS ,20 x Vrtačky D BM mm ,20 x D BM mm ,20 x D BM-W mm ,20 x Brusky D ES , ,00 x D ES 150-2,5 6, ,00 x D BDS , ,00 x D SBS-Set-Base ,20 x D SDS 220-6mm ,20 x D SBS 220-6mm L ,20 x D SBS-W 220-6mm ,20 x D WSL ,00 x D LH-WSL ,00 x D SBS 700 SYS ,20 x 10

11 Spotřeba vzduchu [l/s] Ø spotřeba vzduchu [l/min] Minimální výkon [kw]* Kvalita vzduchu s olejem bez oleje ily D KS ,80 x Nýtovací kleště D NZ-SYS 1,1 l na zdvih 0,55 x Sponkovačky a hřebíkovačky D KLG ,3 l na úder 0,55 x D KLG ,8 l na úder 0,55 x D KLG ,3 l na úder 0,55 x D KLG SYS 0,8 l na úder 0,55 x D KNG 40/50 SYS 1,1 l na úder 0,55 x D SNG-SK 50 SYS 1,1 l na úder 0,55 x D NG-N 25 SYS 0,3 l na úder 0,55 x D RNG-RN 90 2,9 l na úder 1,80 x Mazací lis D F-M 0,6 l na zdvih 0,55 x D F-A 0,6 l na zdvih 0,55 x istole na kartuše D KT 310 DR 60 0,55 x D SI ,55 x D KT ,55 x D KT 310 ALU 100 0,55 x Jehlové odrezovače D N ,80 x D N ,80 x D N , ,20 x Tryskací zařízení D SS-SAV 4, ,00 x D SS-Strahlfix 2, ,20 x D SS-Strahlfix bezprašná 2, ,80 x D SS-DS ,00 x D SS-SAW 4 SYS 5, ,00 x Sekací kladivo D Základní sada MLH ,80 x D MLH 5000/ , ,20 x D MLH 3000/ , ,20 x D MLH 3000/ , ,00 x D MLH 2500/ , ,20 x Lakovací pistole D FS-OTIMAL ,5 2, ,20 x D FS-F 2001 M-MA 3, ,20 x D FS-AZ 2 2, ,80 x D FS-F-HTE2 S 3, ,00 x D FS-F-HTE2 MA 3, ,00 x D FS-MINI-VARIO 2 1,3 80 1,50 x D FS-F-HTE2 WB 3, ,00 x D FS-F-HTE2-1,5 3, ,00 x D FS-F-HTE2-1,3 3, ,00 x D FS-F-HTE2-1,8 3, ,00 x Omítací stroje D TS 3, ,00 x D SR 330-6, ,00 x D SR 215-6, ,00 x D SR 215-8, ,00 x Tryskací pistole D S-SE 0,8 50 1,10 x D S-SM ,50 x D UHW ,50 x D SL 750 1,50 x 1 Výroba stlačeného vzduchu * řehled nezobrazuje současné použití několika nástrojů. 11

12 řehled modelů UniMaster Objednací Tlak (bar) Nasávané mn. vzduchu (l/min) říkon (kw) Objem vzdušníku (l) Strana v katalogu UNM W A , UNM WXOF A , UNM W A , UNM WX A , UNM W A , UNM WX A , UNM W A , UNM WX A , UNM D A , UNM DX A , UNM D A UNM DX A UNM D A UNM DX A UNM D A UNM DX A UNM W Base A , UNM 150 RF-RM-A-DLS I , UNM W Base A , EM B A ,

13 UniMaster Flexibilní a uživatelsky přívětivý pro univerzální použití 1 Výroba stlačeného vzduchu Snadná čitelnost manometrů a ochrana citlivých součástí díky uživatelsky přívětivému ovládacímu panelu Mimořádně pohodlná přeprava díky dlouhé rukojeti Záruka 15 let proti prorezavění vzdušníku Flexibilní použití díky odděleným výstupům pro neolejovaný a olejovaný stlačený vzduch, s bezpečnostní rychlospojkou Velmi pohodlná manipulace a vysoká bezpečnost díky stabilním kolům z měkké pryže Velmi pohodlné ovládání díky odvodu kondenzátu na ovládacím panelu Dobré manipulační vlastnosti díky předním vodicím kolečkům říklad: UniMaster UNM WX Od domácího použití až po profesionální použití v dílně: Mobilní kompresory UniMaster se vyznačují zejména jednoduchou manipulací a vysokou mírou flexibility. rovedení EXTRA navíc přesvědčí mimořádně rozsáhlou výbavou a maximální mírou pohodlí při ovládání. 13

14 Kompresory pro univerzální použití UniMaster UNM W UNM WXOF 1-válcový Velká Záruka Odvod ¾ Dobrá manipulace díky velkým kolům a svařované zadní rukojeti ¾ Dlouhá životnost díky robustním dílům agregát na jedné hřídeli s motorem kola 10 let na vzdušník proti prorezavění Bezolejový agregát nenáročný na údržbu vzduchu pomocí redukčního ventilu Odvod vzduchu pomocí redukčního ventilu s filtrem Sací výkon (l/min) lnicí výkon (l/min) Objem vzdušníku (l) Objednací Tlak říkon Napětí Otáčky Hluk Rozměry (bar) (kw) (V) (min -1 ) [db(a)] 1) (Š H V) bez DH vč. DH UNM W A , x365x , ,54 UNM WXOF A , x365x , ,71 1) Hladina akustického výkonu podle normy DIN EN ISO 3744 (Směrnice 2000/14/ES) (kg) Dodatečné technické vlastnosti: Sériově se všemi bezpečnostními armaturami, vysoce kvalitním tlakovým spínačem Condor a 2m přívodním vedením s gumovým opláštěním Tip Bezolejový kompresor jednak snižuje nároky na údržbu, a kromě toho se ve stlačeném vzduchu nevyskytuje znečištěný olej z kompresoru. 14 Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

15 Kompresory pro univerzální použití UniMaster UNM 260 / W 1-válcový Velká Záruka ¾ Dobrá manipulace díky velkým kolům a svařované zadní rukojeti ¾ Dlouhá životnost díky robustním součástem ¾ Lepší pracovní výsledky díky redukčnímu ventilu s filtrem agregát na jedné hřídeli s motorem kola 10 let na vzdušník proti prorezavění Záruka 15 let na vzdušník proti prorezavění díky nástřiku vnitřního povrchu Kabel s pryžovou izolací s délkou 4 m S vodicími kolečky Odvod vzduchu pomocí redukčního ventilu s filtrem se 2 rychlospojkami UNM 260 / WX 1 Výroba stlačeného vzduchu Sací výkon (l/min) lnicí výkon (l/min) Objem vzdušníku (l) Objednací Tlak říkon Napětí Otáčky Hluk Rozměry (bar) (kw) (V) (min -1 ) [db(a)] 1) (Š H V) bez DH vč. DH UNM W A , x425x , ,53 UNM WX A , x425x , ,43 UNM W A , x425x , ,71 UNM WX A , x425x , ,78 1) Hladina akustického výkonu podle normy DIN EN ISO 3744 (Směrnice 2000/14/ES) (kg) Dodatečné technické vlastnosti: Sériově se všemi bezpečnostními armaturami, vysoce kvalitním tlakovým spínačem Condor a 2m přívodním vedením s gumovým opláštěním Tip Doplňková výbava provedení EXTRA, jako jsou vodicí kolečka a připojovací kabel 4 m, usnadňují mobilní použití. Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 15

16 Kompresory pro univerzální použití UniMaster UNM W / D UNM WX / DX ¾ ro aplikace s vysokou spotřebou vzduchu díky výkonnému 2válcovému agregátu ¾ ro každé použití v jednofázovém nebo trojfázovém provedení ¾ Lepší pracovní výsledky díky redukčnímu ventilu s filtrem ¾ Ochrana součástí, snížení hladiny hluku a omezení vibrací díky nižším otáčkám kompresoru Klínovým Záruka S řemenem poháněný 2válcový pístový kompresor 10 let na vzdušník proti prorezavění Záruka 15 let na vzdušník proti prorezavění díky nástřiku vnitřního povrchu Uživatelsky přívětivý ovládací panel s olejovým mlhovým přimazávačem a redukčním ventilem s filtrem vodicími kolečky Bezpečná kola z měkké pryže pro pohodlnou manipulaci 2 bezpečnostní rychlospojky s mimořádně vysokým průtokem Odvod kondenzátu na ovládacím panelu pomocí kulového kohoutu Kabel s pryžovou izolací s délkou 4 m a závěsem pro kabel Objednací Tlak (bar) Sací výkon (l/min) lnicí výkon (l/min) 1) Hladina akustického výkonu podle normy DIN EN ISO 3744 (Směrnice 2000/14/ES) říkon (kw) Napětí (V) Otáčky (min -1 ) Objem vzdušníku (l) (kg) Hluk [db(a)] 1) Rozměry (Š H V) bez DH UNM W A , x410x , ,90 UNM WX A , x410x , ,43 UNM D A , x410x , ,90 UNM DX A , x410x , ,30 vč. DH Dodatečné technické vlastnosti: Sériově se všemi bezpečnostními armaturami, kvalitním tlakovým spínačem Condor, přívod k přístroji s délkou 2 m, pryžovou izolací a konektorem s měničem fází pro třífázové provedení Tip Kola z měkké gumy a přivařené zadní držadlo variant EX- TRA mimořádně zlepšují možnosti nakládání a transportu. 16 Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

17 Kompresory pro univerzální použití UniMaster UNM 510 / 660 / 580 D ¾ ro aplikace s velmi vysokou spotřebou vzduchu díky výkonnému 2válcovému agregátu ¾ ro každé použití: v provedení s tlakem 10 nebo 15 bar ¾ ro práce s vysokou spotřebou vzduchu vzdušníku o objemu 90 l ¾ Ochrana součástí, snížení hladiny hluku a omezení vibrací díky nižším otáčkám kompresoru UNM 510 / 660 / 580 DX 1 Výroba stlačeného vzduchu ohon klínovým řemenem, dvojstupňový ( D/DX jednostupňový) 2válcový pístový kompresor Záruka 10 let na vzdušník proti prorezavění Záruka 15 let na vzdušník proti prorezavění díky nástřiku vnitřního povrchu Uživatelsky přívětivý ovládací panel s olejovým mlhovým přimazávačem a redukčním ventilem s filtrem S vodicími kolečky Bezpečná kola z měkké pryže pro pohodlnou manipulaci 2 bezpečnostní rychlospojky s mimořádně vysokým průtokem Odvod kondenzátu na ovládacím panelu pomocí kulového kohoutu Kabel s pryžovou izolací s délkou 4 m a závěsem pro kabel Objednací Tlak (bar) Sací výkon (l/min) lnicí výkon (l/min) 1) Hladina akustického výkonu podle normy DIN EN ISO 3744 (Směrnice 2000/14/ES) říkon (kw) Napětí (V) Otáčky (min -1 ) Objem vzdušníku (l) (kg) Hluk [db(a)] 1) Rozměry (Š H V) bez DH UNM D A x495x , ,83 UNM DX A x505x , ,67 UNM D A x495x , ,37 UNM DX A x505x , ,86 UNM D A x495x , ,07 UNM DX A x505x , ,51 vč. DH Dodatečné technické vlastnosti: Sériově se všemi bezpečnostními armaturami, vysoce kvalitním tlakovým spínačem Condor, 2m přívodním vedením s gumovým opláštěním a konektorem s měničem fází Tip Vypouštění kondenzátu na ovládacím panelu variant EXTRA umožňuje jednoduchou údržbu. Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 17

18 Kompresory pro univerzální použití UniMaster UNM W Base UNM W Base ¾ Kompresory s funkční výbavou pro časté použití ¾ Dobrá manipulovatelnost díky optimálně umístěné rukojeti a svařované zadní rukojeti římo Záruka Dobrá Dva připojený 1válcový příp. 2válcový pístový kompresor 5 let na vzdušník proti prorezavění manipulace díky velkým kolům a svařované zadní rukojeti manometry pro zobrazení tlaku ve vzdušníku a pracovního tlaku Objednací Tlak (bar) Sací výkon (l/min) lnicí výkon (l/min) říkon (kw) Napětí (V) UNM W Base A , x245x , ,07 UNM W Base A , x425x , ,99 1) Hladina akustického výkonu podle normy DIN EN ISO 3744 (Směrnice 2000/14/ES) Otáčky (min -1 ) Objem vzdušníku (l) (kg) Hluk [db(a)] 1) Rozměry (Š H V) bez DH vč. DH Dodatečné technické vlastnosti: Sériově se všemi bezpečnostními armaturami a elektrickým připojovacím kabelem 18 Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

19 Kompresory pro univerzální použití UniMaster ¾ Nezávislý na elektrické síti díky benzínovému agregátu ¾ ro aplikace s velmi vysokou spotřebou vzduchu díky výkonnému 2válcovému agregátu ¾ lně automatický provoz s regulací volnoběhu a otáček ohon klínovým řemenem, dvoustupňový 2válcový pístový kompresor s benzínovým motorem Záruka 15 let na vzdušník proti prorezavění díky nástřiku vnitřního povrchu Olejový mlhový přimazávač a redukční ventil s filtrem součástí výbavy Dva manometry pro tlak ve vzdušníku a pracovní tlak Velká a bezpečná celopryžová kola pro optimální pohodlí při manipulaci Dobře přístupný kohout pro vypouštění kondenzátu EM B 1 Výroba stlačeného vzduchu Objednací Tlak (bar) Sací výkon (l/min) lnicí výkon (l/min) říkon (kw) EM B A , , ,42 1) Hladina akustického výkonu podle normy DIN EN ISO 3744 (Směrnice 2000/14/ES) Otáčky (min -1 ) Objem vzdušníku (l) (kg) Hluk [db(a)] 1) Rozměry (Š H V) bez DH vč. DH Dodatečné technické vlastnosti: Kompletní vybavení všemi bezpečnostními armaturami Tip EM B je vhodný nejen pro stavbu, ale je také ideálním průvodcem pro servisní vozidla, ve kterých je požadován velký výkon. Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 19

20 řehled modelů CompactMaster Objednací Tlak (bar) Nasávané mn. vzduchu (l/min) říkon (kw) Objem vzdušníku (l) Strana v katalogu CM WOF A , CM WOF A , CM W A ,1 2,5 23 CM W A ,6 2,5 23 CM W A , CM WXOF A , CM W A , CM WX A , CM W A , CM WX A , CM W A CM WX A CM WOF Base A , CM W Base A , CM B A CM L WX A , CM L WX A ,

21 CompactMaster Mimořádný výkon, snadná manipulace dokonalý průvodce na stavbě 1 Výroba stlačeného vzduchu Volný výhled na manometr a ochrana citlivých součástí díky mimořádně uživatelsky přívětivému ovládacímu panelu Mimořádně jednoduchá manipulace díky mimořádně pohodlné, výškově nastavitelné rukojeti Velmi velký pracovní poloměr díky 4metrovému kabelu s praktickým držákem kabelu Spolehlivá a pohodlná manipulace díky stabilním a bezpečným kolům z měkké pryže Záruka 15 let proti prorezavění vzdušníku říklad: CompactMaster CM WX Koncipováno pro náročné použití na stavbě: Díky robustní, kompaktní a lehké konstrukci jsou kompresory CompactMaster spolehlivým průvodcem, např. při vnitřní výstavbě nebo stavbě hrubé stavby: odle potřeby jsou k dispozici v přenosném nebo pojízdném provedení s výškově nastavitelnou rukojetí. 21

22 Silný ve výkonu, praktický v použití CompactMaster CM WOF CM WOF 1-válcový Dva 4 Dobře ¾ Mimořádně snadná manipulace díky nízké hmotnosti a kompaktní konstrukci ¾ Bezolejový kompresor nenáročný na údržbu ¾ Dokonalá ochrana všech armatur díky rotačnímu ocelovému ramenu agregát na jedné hřídeli s motorem manometry pro tlak ve vzdušníku a pracovní tlak velké pryžové nohy pro bezpečné stání a optimální přepravu přístupný kohout pro vypouštění kondenzátu Objednací Tlak (bar) Sací výkon (l/min) lnicí výkon (l/min) 1) Hladina akustického výkonu podle normy DIN EN ISO 3744 (Směrnice 2000/14/ES) říkon (kw) Napětí (V) Otáčky (min -1 ) Objem vzdušníku (l) (kg) Hluk [db(a)] 1) Rozměry (Š H V) bez DH CM WOF A , x270x , ,59 CM WOF A , x310x , ,77 vč. DH Dodatečné technické vlastnosti: Sériově se všemi bezpečnostními armaturami, vysoce kvalitním tlakovým spínačem Condor a 2m přívodním vedením s gumovým opláštěním Tip Bezolejový kompresor jednak snižuje nároky na údržbu, a kromě toho se ve stlačeném vzduchu nevyskytuje znečištěný olej z kompresoru. 22 Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

23 Silný ve výkonu, praktický v použití CompactMaster CM W 1-válcový Odvod Dva 4 Záruka ¾ Vhodný pro náročné montážní práce v profesionální oblasti ¾ Optimální pro použití na stavbě díky robustní konstrukci a nejlepším transportním vlastnostem ¾ Mimořádně kompaktní díky tlakové nádobě integrované v ocelovém ramenu ¾ ro každé použití: v provedení s tlakem 10 nebo 15 bar agregát na jedné hřídeli s motorem vzduchu pomocí redukčního ventilu s filtrem manometry pro tlak ve vzdušníku a pracovní tlak velké pryžové nohy pro bezpečné stání a optimální přepravu 10 let na vzdušník proti prorezavění Dva odvody vzduchu prostřednictvím rychlospojky; jeden z nich je určena pro plný tlak Tlak až 15 bar CM W 1 Výroba stlačeného vzduchu Objednací Tlak (bar) Sací výkon (l/min) lnicí výkon (l/min) 1) Hladina akustického výkonu podle normy DIN EN ISO 3744 (Směrnice 2000/14/ES) říkon (kw) Napětí (V) Otáčky (min -1 ) Objem vzdušníku (l) (kg) Hluk [db(a)] 1) Rozměry (Š H V) bez DH CM W A , ,5 20, x580x , ,54 CM W A , ,5 19, x580x , ,54 vč. DH Dodatečné technické vlastnosti: Sériově se všemi bezpečnostními armaturami, redukčním ventilem s filtrem, vysoce kvalitním tlakovým spínačem a 2m přívodním vedením s gumovým opláštěním Tip Odlučovač vody s filtrem na redukčním ventilu snižuje množství nečistot, kondenzátu a oleje ve stlačeném vzduchu a prodlužuje tak životnost pneumatického nářadí. Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 23

24 Silný ve výkonu, praktický v použití CompactMaster CM 210 / 260 W CM 210 WXOF / 260 WX ¾ Optimální transportní vlastnosti díky nízké hmotnosti a nosným rukojetím ¾ Dokonalá ochrana armatur díky bezpečnostní vzpěře 1-válcový agregát na jedné hřídeli s motorem Svařovaná nosná trubka s gumovou rukojetí 10 let na vzdušník proti prorezavění Záruka Odvod Záruka 15 let na vzdušník proti prorezavění díky nástřiku vnitřního povrchu vzduchu pomocí redukčního ventilu Odvod vzduchu pomocí redukčního ventilu s filtrem Kabel s pryžovou izolací s délkou 4 m CM 210 WXOF: bezolejový agregát nenáročný na údržbu Objednací Tlak (bar) Sací výkon (l/min) lnicí výkon (l/min) 1) Hladina akustického výkonu podle normy DIN EN ISO 3744 (Směrnice 2000/14/ES) říkon (kw) Napětí (V) Otáčky (min -1 ) Objem vzdušníku (l) (kg) Hluk [db(a)] 1) Rozměry (Š H V) bez DH CM W A , x340x , ,85 CM WXOF A , x340x , ,92 CM W A , x340x , ,06 CM WX A , x340x , ,75 vč. DH Dodatečné technické vlastnosti: Sériově se všemi bezpečnostními armaturami, vysoce kvalitním tlakovým spínačem Condor a 2m přívodním vedením s gumovým opláštěním Tip Bezolejový kompresor jednak snižuje nároky na údržbu, a kromě toho se ve stlačeném vzduchu nevyskytuje znečištěný olej z kompresoru. 24 Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

25 Silný ve výkonu, praktický v použití CompactMaster CM 310 / W 1-válcový Svařovaná Záruka Odvod ¾ Optimální transportní vlastnosti díky praktickým rukojetím ¾ Mobilní a flexibilní díky velkým kolům ¾ ro aplikace s vysokou spotřebou vzduchu díky výkonným agregátům popř. 2-válcový pístový kompresor s agregátem na jedné hřídeli nosná trubka s gumovou rukojetí Výškově nastavitelná rukojeť poskytující vynikající transportní vlastnosti 10 let na vzdušník proti prorezavění Záruka 15 let na vzdušník proti prorezavění díky nástřiku vnitřního povrchu vzduchu pomocí redukčního ventilu s filtrem Uživatelsky přívětivý ovládací panel s olejovým mlhovým přimazávačem a redukčním ventilem s filtrem Bezpečná kola z měkké pryže pro pohodlnou manipulaci Kabel s pryžovou izolací s délkou 4 m a kabelovým hákem CM 310 / WX 1 Výroba stlačeného vzduchu Objednací Tlak (bar) Sací výkon (l/min) lnicí výkon (l/min) 1) Hladina akustického výkonu podle normy DIN EN ISO 3744 (Směrnice 2000/14/ES) říkon (kw) Napětí (V) Otáčky (min -1 ) Objem vzdušníku (l) (kg) Hluk [db(a)] 1) Rozměry (Š H V) bez DH CM W A , x430x , ,42 CM WX A , x340x , ,21 CM W A x430x , ,53 CM WX A x430x , ,31 vč. DH Dodatečné technické vlastnosti: Sériově se všemi bezpečnostními armaturami, vysoce kvalitním tlakovým spínačem Condor a 2m přívodním vedením s gumovým opláštěním Tip Vyzkoušejte geniální výbavu provedení EXTRA. Např. vytahovací rukojeť a kola z měkké pryže znovu definovaly mobilitu. Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 25

26 Silný ve výkonu, praktický v použití CompactMaster CM WOF Base CM W Base ¾ Kompresory s funkční výbavou pro časté použití 1-válcový Mimořádně Bezolejový Záruka Dva agregát na jedné hřídeli s motorem snadná manipulace díky nízké hmotnosti a kompaktní konstrukci kompresor nenáročný na údržbu Snadno se transportuje díky pogumovanému držadlu 5 let na vzdušník proti prorezavění manometry pro zobrazení tlaku ve vzdušníku a pracovního tlaku Objednací Tlak (bar) Sací výkon (l/min) lnicí výkon (l/min) 1) Hladina akustického výkonu podle normy DIN EN ISO 3744 (Směrnice 2000/14/ES) říkon (kw) Napětí (V) Otáčky (min -1 ) Objem vzdušníku (l) (kg) Hluk [db(a)] 1) Rozměry (Š H V) bez DH CM WOF Base A , x300x , ,36 CM W Base A , x340x , ,18 vč. DH Dodatečné technické vlastnosti: Sériově se všemi bezpečnostními armaturami a elektrickým připojovacím kabelem 26 Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

27 Silný ve výkonu, praktický v použití CompactMaster CM B ¾ Nezávislý na elektrické síti díky benzínovému agregátu ¾ Optimální transportní vlastnosti díky praktické rukojeti ¾ Dokonalá ochrana armatur díky bezpečnostní vzpěře 1-válcový agregát na jedné hřídeli s benzínovým motorem Dva manometry pro tlak ve vzdušníku a pracovní tlak Velká kola pro optimální pohodlí při manipulaci Záruka 10 let na vzdušník proti prorezavění Dobře přístupný kohout pro vypouštění kondenzátu 1 Výroba stlačeného vzduchu Objednací Tlak (bar) Sací výkon (l/min) lnicí výkon (l/min) 1) Hladina akustického výkonu podle normy DIN EN ISO 3744 (Směrnice 2000/14/ES) říkon (kw) Napětí (V) Otáčky (min -1 ) Objem vzdušníku (l) (kg) Hluk [db(a)] 1) Rozměry (Š H V) bez DH CM B A x490x , ,00 vč. DH Dodatečné technické vlastnosti: Kompletní vybavení všemi bezpečnostními armaturami Tip CM B je vhodný nejen pro stavbu, ale je také ideálním průvodcem pro servisní vozidla. Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 27

28 Skuteční profesionálové pro stavbu CompactMaster L Zvládá i náročné situace. Díky robustní ochraně všech součástí, velkým kolům a světlé výšce jsou nové kompresory CompactMaster CM L spolehlivými průvodci na stavbě, a to i při nízkých teplotách. Snadná přeprava. Jednoznačné polohy rukojetí, uvazovací body spojené se stojanem a stabilita díky nízkému těžišti zajišťují nejlepší vlastnosti při nakládání a přepravě. Řád v systému. Díky volitelné desce adaptéru lze Systainer rychle a jednoduše kombinovat s kompresorem. Nářadí a příslušenství je spolehlivě uložené a vždy po ruce. 28

29 CompactMaster L Skuteční stavební profesionálové, výkonní a s klidným chodem 1 Výroba stlačeného vzduchu Rotační ocelové rameno pro optimální ochranu všech součástí Nejlepší vlastnosti při nakládání a přepravě díky jednoznačné poloze rukojeti a uvazovacím bodům ro aplikace s vysokou spotřebou vzduchu díky výkonným 1válcovým a 2válcovým agregátům Druhý odvod vzduchu umožňuje paralelní použití dvou kusů nářadí Velká světlá výška díky bezpečným kolům z plného polyuretanového materiálu Díky robustní konstrukci se optimálně hodí pro použití na stavbě říklad: CompactMaster CM L WX Skuteční stavební profesionálové: Výkonné kompresory CompactMaster L jsou optimální pro náročné podmínky na stavbě. řesvědčí svou robustností, absolutně klidným chodem a velmi dobrým rozběhem za studena, díky kterému je můžete používat i při nízkých teplotách. Kromě toho lze kompresory snadno přepravovat a kombinovat se Systainery. 29

30 Silný ve výkonu, praktický v použití CompactMaster CM L 310 / WX ¾ Díky robustní konstrukci se optimálně hodí pro použití na stavbě ¾ Dokonalá ochrana všech součástí díky obepínajícímu ocelovému rámu ¾ Nejlepší vlastnosti při nakládání a přepravě díky jednoznačné poloze rukojeti a uvazovacím bodům ¾ Dobrý rozběh za studena díky pomocnému rozběhovému odlehčovacímu ventilu na tlakovém spínači římo Uživatelsky Dva Filtrační Kabel Bezpečná Záruka připojený 1válcový příp. 2válcový pístový kompresor přívětivý ovládací panel se dvěma výstupy vzduchu manometry pro tlak ve vzdušníku a pracovní tlak odlučovač vody pro optimální kvalitu vzduchu s pryžovou izolací s délkou 4 m a kabelovým hákem kola z plného materiálu pro velmi komfortní jízdu 10 let na vzdušník proti prorezavění Objednací Tlak (bar) Sací výkon (l/min) lnicí výkon (l/min) 1) Hladina akustického výkonu podle normy DIN EN ISO 3744 (Směrnice 2000/14/ES) říkon (kw) Napětí (V) Otáčky (min -1 ) Objem vzdušníku (l) (kg) Hluk [db(a)] 1) Rozměry (Š H V) bez DH CM L WX A , x560x , ,83 CM L WX A , x560x , ,27 vč. DH Dodatečné technické vlastnosti: Sériově se všemi bezpečnostními armaturami, vysoce kvalitním tlakovým spínačem Condor a přívodním vedením s gumovým opláštěním Tip Díky nízkým otáčkám má CM L WX mimořádně klidný a tichý chod. Adaptér Sys pro příslušenství pro CM L 310 / 330 ¾ Deska adaptéru pro upevnění Systainerů ¾ Spolehlivé zajištění v Systaineru díky zaklapávacímu mechanismu Objednací bez DH vč. DH SYS-A-CM L B , ,38 30 Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

31 Silný ve výkonu, praktický v použití CompactMaster 1 Výroba stlačeného vzduchu Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 31

32 Dokonalý systém kompresor SysMaster Snadná manipulace. Díky hmotnosti pouhých 13 kg a možnosti kombinovat kompresor s pojízdnou plošinou je přeprava všech součástí na stavbě mimořádně lehká a snadno zvládnutelná. Robustní. Všechny armatury jsou spolehlivě chráněné Systainerem. rovoz v uzavřeném Systaineru nabízí dokonalou ochranu všech součástí a snižuje hladinu hluku. SysMaster tak zákazníkům na stavbě dokazuje své skutečné kvality. Lze ho kombinovat. SysMaster je kompatibilní s dalšími Systainery. Vytvoříte tak dokonalý mobilní systém. Díky chytrému spojování ušetříte čas, během kterého můžete přepravovat několik zařízení současně. Kompresor, nářadí a příslušenství jsou stále spolehlivě uložené a vždy po ruce. 32

33 SysMaster Dokonalý systém, bezkonkurenčně lehký a všestranný 1 Výroba stlačeného vzduchu Dokonalý systém díky možnosti kombinace s jinými Systainery Vynikající transportní vlastnosti díky ergonomické rukojeti Bezkonkurenčně lehký, hmotnost pouze 13 kg Extrémně robustní: rovoz v uzavřeném Systaineru nabízí dokonalou ochranu citlivých součástí a současně snižuje hladinu hluku Jednoduché externí ovládání díky integrovanému ovládacímu panelu s rychlospojkou, redukčním ventilem, dvěma manometry a odvodem kondenzátu říklad: SysMaster SYM WXOF ohodlná manipulace s volitelnou pojízdnou plošinou Dokonalý systém: Možnost kombinace s jinými Systainery, vynikající transportní vlastnosti, robustnost a optimální ovladatelnost jsou silnými stránkami SysMasteru! V kombinaci s pojízdnou plošinou je SysMaster optimálním průvodcem pro mobilní použití v aplikacích, jako jsou např. ofukování, sponkování, zatloukání hřebíků nebo izolování. 33

34 Bezkonkurenčně lehký a všestranný SysMaster SYM WXOF Sady SysMaster ¾ Dokonalý systém: lze kombinovat s jinými Systainery ¾ Skvěle přenosný, hmotnost pouze 13 kg ¾ Mimořádně robustní díky dílům chráněným v Systaineru ¾ Vynikající externí ovládání díky ovládacímu panelu Jednoválcový Bezolejový Dva Záruka Odvod Kabel ¾ Optimální manipulace díky ergonomické rukojeti a volitelné pojízdné plošině pístový kompresor agregát nenáročný na údržbu manometry pro tlak ve vzdušníku a pracovní tlak 10 let na vzdušník proti prorezavění vzduchu pomocí redukčního ventilu V sadě s pojízdnou plošinou s pryžovou izolací s délkou 4 m V sadě s 2dílným Systainerem, ofukovací pistole A-Vario- a hadice DLS-SK-SF 15,5-10/10 m (I800025) nebo v sadě s 1dílným Systainerem s hřebíkovačem na hřebíky se závěrnou hlavičkou SNG-50 vč hřebíky se závěrnou hlavičkou a ochranné brýle (I800027) nebo v sadě s Kombihřebíkovačem KNG 40/50 SYS, Systainer SYS 1 TL a hadice Super-Flex DLS-SK-SF 11-6,3/10 m (I800058) I I Nové I Objednací Tlak (bar) Sací výkon (l/min) lnicí výkon (l/min) 1) Hladina akustického výkonu podle normy DIN EN ISO 3744 (Směrnice 2000/14/ES) říkon (kw) Napětí (V) Otáčky (min -1 ) Objem vzdušníku (l) (kg) Hluk [db(a)] 1) Rozměry (Š H V) bez DH SYM WXOF A , , ,07 SET SYM 150 A-RB-DLS I , , ,40 SET SYM 150 SNG-RB I , , ,84 SET SYM 150-KNG-RB-DLS I , , ,54 vč. DH Dodatečné technické vlastnosti: Sériově se všemi bezpečnostními armaturami, vysoce kvalitním tlakovým spínačem Condor a přívodním vedením s gumovým opláštěním Tip SysMaster lze libovolně kombinovat s dalšími Systainery. Kompresor, nářadí a příslušenství je tak spolehlivě uložené a vždy po ruce. 34 Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

35 Inteligentní transportní a úložný systém Systainer ¾ Systainer bez vložek ¾ Systainer bez vložek Objednací (kg) Vnitřní rozměry (V Š H) (mm) Rozměry (Š H V) bez DH vč. DH SYS 1 TL D , , ,05 Systainer Systainer 1 Výroba stlačeného vzduchu Objednací (kg) Vnitřní rozměry (V Š H) (mm) Rozměry (Š H V) bez DH vč. DH SYS 2 TL D ,5 127, , , ,41 Mini-Systainer ¾ Lze spojit pouze s Mini-Systainery ¾ Systainer bez vložek Objednací (kg) Vnitřní rozměry (V Š H) (mm) Rozměry (Š H V) bez DH vč. DH SYS-Mini 1 B , ,00 543,29 Mini-Systainer ¾ Lze spojit pouze s Mini-Systainery ¾ Systainer bez vložek Objednací (kg) Vnitřní rozměry (V Š H) (mm) Rozměry (Š H V) bez DH vč. DH SYS-Mini 2 B , ,00 770,77 ojízdná plošina Objednací bez DH vč. DH RB-SYS TL B , ,59 ¾ ro jednoduchou přepravu na staveništi bez námahy, v dílně a mezi vozidlem a místem použití ¾ Spolehlivé zajištění v Systainerech díky posuvnému mechanismu Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 35

36 Inteligentní transportní a úložný systém Systainer Vložky Společné vlastnosti ¾ Díky různým vložkám mohou být Systainery individuálně přizpůsobeny různým požadavkům a aplikacím ¾ Na ochranu a systematické uložení nástrojů a materiálů Měkká vložka na dno ¾ S předem perforovanými kostkami pro individuální přizpůsobení nástrojům a obsahu jakéhokoliv tvaru Objednací bez DH vč. DH EIL-B SYS mm B , ,25 Měkká vložka do víka ¾ Ochrana jakéhokoliv obsahu díky nopkovému čalounění krycí vložky Objednací bez DH vč. DH EIL-D SYS 1-5 B ,00 257,73 36 Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

37 SilentMaster ěkně tichý když je vyžadován tichý provoz 1 Výroba stlačeného vzduchu Optimální provozní teplota díky elektrickým pomocným ventilátorům Mimořádně tichý díky speciálnímu krytu se zvukovou izolací řesná práce díky dvěma manometrům pro tlak ve vzdušníku a pracovní tlak Záruka 10 let proti prorezavění vzdušníku ro práci s velkou spotřebou vzduchu díky vzdušníku na 90 l říklad: SilentMaster SEM W ohodlná manipulace díky bezpečným plastovým kolům Kompresory SilentMaster jsou díky speciální zvukové izolaci mimořádně tiché. Tato řada přenosných, příp. mobilních kompresorů je tak ideální pro použití, které musí být mimořádně tiché např. když není k dispozici samostatná kompresorovna. 37

38 Když je požadován nehlučný provoz SilentMaster SEM W SEM W 1-válcový Stabilní Záruka 4 Dobře ¾ Extrémně tichý díky speciální zvukové izolaci ¾ Výborně se hodí pro lakování Airbrush ¾ Mimořádně snadná manipulace díky nízké hmotnosti a kompaktní konstrukci agregát na jedné hřídeli s motorem rukojeť pro snadnou přepravu 10 let na vzdušník proti prorezavění velké pryžové nohy pro bezpečné stání a optimální přepravu přístupný kohout pro vypouštění kondenzátu Objednací 1) Hladina akustického tlaku LpA4, vzdálenost 4 m Tlak (bar) Sací výkon (l/min) lnicí výkon (l/min) říkon (kw) Napětí (V) Otáčky (min -1 ) Objem vzdušníku (l) (kg) Hluk [db(a)] 1) Rozměry (Š H V) bez DH SEM W A , x195x , ,54 SEM W A , x360x , ,21 vč. DH Dodatečné technické vlastnosti: Sériově se všemi bezpečnostními armaturami, vysoce kvalitním tlakovým spínačem Condor a 2m přívodním vedením s gumovým opláštěním Tip Díky speciálnímu zapouzdření agregátu a z něj vyplývajícího vývinu tepla nesmí doba zapnutí překročit max. 50 %. 38 Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

39 Když je požadován nehlučný provoz SilentMaster SEM WOF 1-válcový Integrovaná Záruka Odvod Dva ¾ Snížená úroveň hluku díky krytu se zvukovou izolací ¾ Bezolejový kompresor nenáročný na údržbu ¾ Mimořádně snadná manipulace díky nízké hmotnosti a kompaktní konstrukci agregát na jedné hřídeli s motorem rukojeť pro snadnou přepravu 10 let na vzdušník proti prorezavění Odvod vzduchu pomocí redukčního ventilu Nové vzduchu pomocí redukčního ventilu s filtrem manometry pro tlak ve vzdušníku a pracovní tlak SEM WOF 1 Výroba stlačeného vzduchu Objednací Tlak (bar) Sací výkon (l/min) lnicí výkon (l/min) říkon (kw) Napětí (V) Otáčky (min -1 ) Objem vzdušníku (l) (kg) 1) Hladina akustického tlaku LpA4, vzdálenost 4 m 2) Hladina akustického výkonu podle normy DIN EN ISO 3744 (Směrnice 2000/14/ES) Hluk [db(a)] 1) Hluk [db(a)] 2) Rozměry (Š H V) bez DH SEM WOF A , x210x , ,49 SEM WOF A , x270x , ,54 vč. DH Dodatečné technické vlastnosti: Sériově se všemi bezpečnostními armaturami, vysoce kvalitním tlakovým spínačem a 2m přívodním vedením s gumovým opláštěním Tip Bezolejový kompresor jednak snižuje nároky na údržbu, a kromě toho se ve stlačeném vzduchu nevyskytuje znečištěný olej z kompresoru. Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 39

40 Když je požadován nehlučný provoz SilentMaster SEM W Nové SEM W ¾ Snížená úroveň hluku díky krytu se zvukovou izolací ¾ Nízké zatížení hlukem v místě instalace ¾ ro práci s velkou spotřebou vzduchu díky vzdušníku na 50 příp. 90 l římo Záruka Odvod Dva připojený 1válcový příp. 2válcový pístový kompresor 10 let na vzdušník proti prorezavění vzduchu pomocí redukčního ventilu s filtrem manometry pro tlak ve vzdušníku a pracovní tlak Elektrický pomocný ventilátor zabraňuje přehřátí agregátu Objednací Tlak (bar) Sací výkon (l/min) lnicí výkon (l/min) říkon (kw) Napětí (V) Otáčky (min -1 ) Objem vzdušníku (l) (kg) 1) Hladina akustického tlaku LpA4, vzdálenost 4 m 2) Hladina akustického výkonu podle normy DIN EN ISO 3744 (Směrnice 2000/14/ES) Hluk [db(a)] 1) Hluk [db(a)] 2) Rozměry (Š H V) bez DH SEM W A , x390x , ,04 SEM W A , x520x , ,54 vč. DH Dodatečné technické vlastnosti: Sériově se všemi bezpečnostními armaturami, vysoce kvalitním tlakovým spínačem Condor a 2m přívodním vedením s gumovým opláštěním Tip Odlučovač vody s filtrem na redukčním ventilu snižuje množství nečistot, kondenzátu a oleje ve stlačeném vzduchu a prodlužuje tak životnost pneumatického nářadí. 40 Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

41 Na nás se můžete spolehnout zaručeně! 1 Výroba stlačeného vzduchu rostřednictvím záruky 1+2 poskytujeme na vybrané mobilní kompresory a pneumatické nářadí 3letou záruku. odmínkou je on-line registrace zakoupeného výrobku! okud vy nebo vámi pověřený prodejce během 30 dnů od data nákupu on-line zaregistruje váš výrobek Schneider, získáte 3letou záruku (počínaje datum nákupu) na každý výrobek z aktuálního prodejního sortimentu. 41

42 řehled modelů UniMaster UniMaster STS (k dispozici také s ležatou nádobou) UniMaster STS XS s krytem se zvukovou izolací (k dispozici také s ležatou nádobou) UniMaster STS XDK s kondenzační sušičkou UniMaster STS XSDK s krytem se zvukovou izolací a kondenzační sušičkou Str. 44 Str. 45 Str. 46 Str

43 UniMaster Výkonný a všestranně kombinovatelný univerzál pro malé a střední dílny 1 Výroba stlačeného vzduchu Výkonný dvoustupňový 2válcový agregát Jednoduché dodatečné vybavení možnost použití krytu se zvukovou izolací (pro provedení 4,0 kw) Možnost jednoduché a cenově úsporné prohlídky vzdušníku kontrolním otvorem Záruka 15 let proti prorezavění vzdušníku díky nástřiku vnitřního povrchu Úspora místa díky stojatému uspořádání říklad: UniMaster UNM STS XDK Zařízení připravené k provozu díky integrované kondenzační sušičce ístové kompresory UniMaster jsou silné a robustní a jsou optimálním řešením, když nepotřebujete vzduch trvale např. v malé autodílně. Jsou volitelně k dispozici se stojatým nebo ležatým vzdušníkem nebo jako pomocný kompresor. Stavebnicový systém umožňuje individuální rozšíření o kondenzační sušičku anebo kryt se zvukovou izolací. 43

44 ístové kompresory s individuální výbavou Stacionární pístové kompresory UniMaster STS ohon Záruka Silentbloky S Dobře Dodatečná Odvod ¾ Úspora místa díky stojatému uspořádání ¾ Flexibilní rozšíření díky jednoduché dodatečné montáži krytu se zvukovou izolací (pro kompresory s výkonem 4 kw) anebo kondenzační sušičky ¾ Možnost jednoduché a cenově úsporné prohlídky vzdušníku kontrolním otvorem ¾ Vzdušník vyrobený podle normy AD2000 klínovým řemenem, dvoustupňový 2válcový pístový kompresor 15 let na vzdušník proti prorezavění díky vnitřní povrchové úpravě pro zajištění stability mezichladičem a dochlazovačem přístupný kohout pro vypouštění kondenzátu hrdla se záslepkami pro bezproblémové rozšíření (kromě vzdušníku 90 l) vzduchu 3/4" se vzduchovým uzavíracím kohoutem Objednací Tlak (bar) Sací výkon (l/min) efektivní objem (l/min) 2) 1) Hladina akustického tlaku LpA1 podle normy DIN EN ISO 2151 a EN ISO ) Max. objemový průtok při pracovním tlaku podle normy ISO 1217 (pracovní tlak = údaj o tlaku 1 bar) Hnací výkon (kw) Otáčky (min -1 ) Objem vzdušníku (l) (kg) Hluk [db(a)] 1) Rozměry (Š H V) bez DH UNM STS H x705x , ,97 UNM STS H x705x , ,27 UNM STS H x850x , ,06 UNM STS H x705x , ,92 UNM STS H x850x , ,46 UNM STS H , x705x , ,23 UNM STS H , x705x , ,23 UNM STS H , x850x , ,47 UNM STS H , x705x , ,70 UNM STS H , x850x , ,80 UNM STS H , x705x , ,59 UNM STS H , x705x , ,64 UNM STS H , x850x , ,66 UNM STS H , x705x , ,36 UNM STS H , x850x , ,56 Varianty C kompresory s předmontovaným přepínačem hvězda trojúhelník UNM STS C H , x705x , ,63 UNM STS C H , x705x , ,90 UNM STS C H , x850x , ,77 UNM STS C H , x705x , ,23 UNM STS C H , x850x , ,11 UNM STS C H , x705x , ,00 UNM STS C H , x705x , ,77 UNM STS C H , x850x , ,00 UNM STS C H , x705x , ,00 UNM STS C H , x850x , ,00 vč. DH Dodatečné technické vlastnosti: Sériově se všemi armaturami: Tlakový spínač Condor a elektromagnetický ventil (od výkonu 5,5 kw), ochrana motoru, bezpečnostní ventil, vypouštěcí kohout kondenzátu a uzavírací kohout Tip U všech kompresorů s výkonem od 5,5 kw se doporučuje rozběh pomocí automatického přepínače hvězda-trojúhelník. 44 Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

45 ístové kompresory s individuální výbavou Stacionární pístové kompresory ¾ Úspora místa díky stojatému uspořádání ¾ Mimořádně nízký hluk díky krytu se zvukovou izolací ¾ Možnost flexibilního rozšíření díky jednoduché dodatečné montáži kondenzační sušičky ¾ Možnost jednoduché a cenově úsporné prohlídky vzdušníku kontrolním otvorem ¾ Vzdušník vyrobený podle normy AD2000 ohon klínovým řemenem, dvoustupňový 2válcový pístový kompresor Záruka 15 let na vzdušník proti prorezavění díky vnitřní povrchové úpravě Silentbloky pro zajištění stability S mezichladičem a dochlazovačem Dobře přístupný kohout pro vypouštění kondenzátu Dodatečná hrdla se záslepkami pro bezproblémové rozšíření (kromě vzdušníku 90 l) Odvod vzduchu 3/4" se vzduchovým uzavíracím kohoutem UniMaster STS Silent 1 Výroba stlačeného vzduchu Objednací Tlak (bar) Sací výkon (l/min) efektivní objem (l/min) 2) 1) Hladina akustického tlaku LpA1 podle normy DIN EN ISO 2151 a EN ISO ) Max. objemový průtok při pracovním tlaku podle normy ISO 1217 (pracovní tlak = údaj o tlaku 1 bar) říkon (kw) Otáčky (min -1 ) Objem vzdušníku (l) (kg) Hluk [db(a)] 1) Rozměry (Š H V) bez DH UNM STS XS H x740x , ,20 UNM STS XS H x740x , ,69 UNM STS XS H x850x , ,78 UNM STS XS H x740x , ,23 UNM STS XS H x850x , ,96 vč. DH Dodatečné technické vlastnosti: Sériově se všemi armaturami: Tlakový spínač Condor, ochrana motoru, bezpečnostní ventil, vypouštěcí kohout kondenzátu a uzavírací kohout Tip Díky krytu se zvukovou izolací ho lze používat na místech citlivých na hluk, např. když není k dispozici samostatná kompresorovna. Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 45

46 ístové kompresory s individuální výbavou Stacionární pístové kompresory UniMaster STS s kondenzační sušičkou ohon Záruka Silentbloky S Dobře Dodatečná Odvod ¾ Úspora místa díky stojatému uspořádání ¾ Zařízení připravené k provozu díky integrované kondenzační sušičce ¾ Optimální pracovní výsledky díky vysušenému stlačenému vzduchu ¾ Možnost flexibilního rozšíření díky jednoduché dodatečné montáži krytu se zvukovou izolací (pro kompresory s výkonem 4 kw) ¾ Možnost jednoduché a cenově úsporné prohlídky vzdušníku kontrolním otvorem ¾ Vzdušník vyrobený podle normy AD2000 klínovým řemenem, dvoustupňový 2válcový pístový kompresor 15 let na vzdušník proti prorezavění díky vnitřní povrchové úpravě pro zajištění stability mezichladičem a dochlazovačem přístupný kohout pro vypouštění kondenzátu hrdla se záslepkami pro bezproblémové rozšíření (kromě vzdušníku 90 l) vzduchu 3/4" se vzduchovým uzavíracím kohoutem Objednací Tlak (bar) Sací výkon (l/min) efektivní objem (l/min) 2) 1) Hladina akustického tlaku LpA1 podle normy DIN EN ISO 2151 a EN ISO ) Max. objemový průtok při pracovním tlaku podle normy ISO 1217 (pracovní tlak = údaj o tlaku 1 bar) říkon (kw) Otáčky (min -1 ) Objem vzdušníku (l) (kg) Hluk [db(a)] 1) Rozměry (Š H V) bez DH UNM STS XDK H x705x , ,76 UNM STS XDK H x850x , ,87 UNM STS XDK H x705x , ,06 UNM STS XDK H x850x , ,92 UNM STS XDK H , x705x , ,39 UNM STS XDK H , x850x , ,00 UNM STS XDK H , x705x , ,82 UNM STS XDK H , x850x , ,07 UNM STS XDK H , x705x , ,49 UNM STS XDK H , x850x , ,08 UNM STS XDK H , x705x , ,96 UNM STS XDK H , x850x , ,16 Varianty C kompresory s předmontovaným přepínačem hvězda trojúhelník UNM STS XDKC H , x705x , ,94 UNM STS XDKC H , x850x , ,33 UNM STS XDKC H , x705x , ,61 UNM STS XDKC H , x850x , ,61 UNM STS XDKC H , x705x , ,00 UNM STS XDKC H , x850x , ,00 UNM STS XDKC H , x705x , ,00 UNM STS XDKC H , x850x , ,00 vč. DH Dodatečné technické vlastnosti: Sériově se všemi armaturami: Tlakový spínač Condor a elektromagnetický ventil (od výkonu 5,5 kw), ochrana motoru, bezpečnostní ventil, vypouštěcí kohout kondenzátu a uzavírací kohout Tip U všech kompresorů s výkonem od 5,5 kw se doporučuje rozběh pomocí automatického přepínače hvězda-trojúhelník. 46 Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

47 ístové kompresory s individuální výbavou Stacionární pístové kompresory ¾ Úspora místa díky stojatému uspořádání ¾ Mimořádně nízký hluk díky krytu se zvukovou izolací ¾ Zařízení připravené k provozu díky integrované kondenzační sušičce ¾ Optimální pracovní výsledky díky vysušenému stlačenému vzduchu ¾ Možnost jednoduché a cenově úsporné prohlídky vzdušníku kontrolním otvorem ¾ Vzdušník vyrobený podle normy AD2000 ohon klínovým řemenem, dvoustupňový 2válcový pístový kompresor Záruka 15 let na vzdušník proti prorezavění díky vnitřní povrchové úpravě Silentbloky pro zajištění stability S mezichladičem a dochlazovačem Dobře přístupný kohout pro vypouštění kondenzátu Dodatečná hrdla se záslepkami pro bezproblémové rozšíření (kromě vzdušníku 90 l) Odvod vzduchu 3/4" se vzduchovým uzavíracím kohoutem UniMaster STS Silent s kondenzační sušičkou 1 Výroba stlačeného vzduchu Objednací Tlak (bar) Sací výkon (l/min) efektivní objem (l/min) 2) 1) Hladina akustického tlaku LpA1 podle normy DIN EN ISO 2151 a EN ISO ) Max. objemový průtok při pracovním tlaku podle normy ISO 1217 (pracovní tlak = údaj o tlaku 1 bar) říkon (kw) Otáčky (min -1 ) Objem vzdušníku (l) (kg) Hluk [db(a)] 1) Rozměry (Š H V) bez DH UNM STS XSDK H x740x , ,91 UNM STS XSDK H x850x , ,89 UNM STS XSDK H x740x , ,11 UNM STS XSDK H x850x , ,25 vč. DH Dodatečné technické vlastnosti: Sériově se všemi armaturami: Tlakový spínač Condor, ochrana motoru, bezpečnostní ventil, vypouštěcí kohout kondenzátu a uzavírací kohout Tip Díky krytu se zvukovou izolací ho lze používat na místech citlivých na hluk, např. když není k dispozici samostatná kompresorovna. Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 47

48 ístové kompresory s individuální výbavou Stacionární pístové kompresory UniMaster STL ohon Záruka Silentbloky S Dobře Odvod ¾ Vhodné k použití zejména v místech s nízkou výškou stropu díky malé konstrukční výšce ¾ Možnost flexibilního rozšíření díky jednoduché dodatečné montáži krytu se zvukovou izolací (pro kompresory s výkonem 4 kw) ¾ Možnost jednoduché a cenově úsporné prohlídky vzdušníku kontrolním otvorem ¾ Vzdušník vyrobený podle normy AD2000 klínovým řemenem, dvoustupňový 2válcový pístový kompresor 15 let na vzdušník proti prorezavění díky vnitřní povrchové úpravě pro zajištění stability mezichladičem a dochlazovačem přístupný kohout pro vypouštění kondenzátu vzduchu 3/4" se vzduchovým uzavíracím kohoutem Objednací Tlak (bar) Sací výkon (l/min) efektivní objem (l/min) 2) 1) Hladina akustického tlaku LpA1 podle normy DIN EN ISO 2151 a EN ISO ) Max. objemový průtok při pracovním tlaku podle normy ISO 1217 (pracovní tlak = údaj o tlaku 1 bar) říkon (kw) Otáčky (min -1 ) Objem vzdušníku (l) (kg) Hluk [db(a)] 1) Rozměry (Š H V) bez DH UNM STL H x515x , ,27 UNM STL H x625x , ,06 UNM STL H x515x , ,19 UNM STL H x625x , ,72 UNM STL H , x555x , ,00 UNM STL H , x625x , ,47 UNM STL H , x555x , ,70 UNM STL H , x625x , ,80 UNM STL H , x555x , ,64 UNM STL H , x625x , ,66 UNM STL H , x555x , ,36 UNM STL H , x625x , ,56 Varianty C kompresory s předmontovaným přepínačem hvězda trojúhelník UNM STL C H , x555x , ,00 UNM STL C H , x625x , ,77 UNM STL C H , x555x , ,23 UNM STL C H , x625x , ,11 UNM STL C H , x555x , ,77 UNM STL C H , x625x , ,00 UNM STL C H , x555x , ,00 UNM STL C H , x625x , ,00 vč. DH Dodatečné technické vlastnosti: Sériově se všemi armaturami: Tlakový spínač Condor a elektromagnetický ventil (od výkonu 5,5 kw), ochrana motoru, bezpečnostní ventil, vypouštěcí kohout kondenzátu a uzavírací kohout Tip U všech kompresorů s výkonem od 5,5 kw se doporučuje rozběh pomocí automatického přepínače hvězda-trojúhelník. 48 Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

49 ístové kompresory s individuální výbavou Stacionární pístové kompresory ¾ Vhodné k použití zejména v místech s nízkou výškou stropu díky malé konstrukční výšce ¾ Mimořádně nízký hluk díky krytu se zvukovou izolací ¾ Možnost jednoduché a cenově úsporné prohlídky vzdušníku kontrolním otvorem ¾ Vzdušník vyrobený podle normy AD2000 ohon klínovým řemenem, dvoustupňový 2válcový pístový kompresor Záruka 15 let na vzdušník proti prorezavění díky vnitřní povrchové úpravě Silentbloky pro zajištění stability S mezichladičem a dochlazovačem Dobře přístupný kohout pro vypouštění kondenzátu Odvod vzduchu 3/4" se vzduchovým uzavíracím kohoutem UniMaster STL Silent 1 Výroba stlačeného vzduchu Objednací Tlak (bar) Sací výkon (l/min) efektivní objem (l/min) 2) 1) Hladina akustického tlaku LpA1 podle normy DIN EN ISO 2151 a EN ISO ) Max. objemový průtok při pracovním tlaku podle normy ISO 1217 (pracovní tlak = údaj o tlaku 1 bar) říkon (kw) Otáčky (min -1 ) Objem vzdušníku (l) (kg) Hluk [db(a)] 1) Rozměry (Š H V) bez DH UNM STL XS H x600x , ,69 UNM STL XS H x670x , ,78 UNM STL XS H x600x , ,02 UNM STL XS H x670x , ,94 vč. DH Dodatečné technické vlastnosti: Sériově se všemi armaturami: Tlakový spínač Condor, ochrana motoru, bezpečnostní ventil, vypouštěcí kohout kondenzátu a uzavírací kohout Tip Díky krytu se zvukovou izolací ho lze používat na místech citlivých na hluk, např. když není k dispozici samostatná kompresorovna. Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 49

50 ístové kompresory s individuální výbavou Stacionární pístové kompresory UniMaster STH na tandemovém vzdušníku ohon Záruka Silentbloky S Dobře Odvod ¾ Vhodné k použití zejména v místech s nízkou výškou stropu díky malé konstrukční výšce ¾ Bez certifikace TÜV díky tandemovému vzdušníku 2 90 l ¾ Zařízení připravené k provozu, namontované na paletě klínovým řemenem, dvoustupňový 2válcový pístový kompresor 15 let na vzdušník proti prorezavění díky vnitřní povrchové úpravě pro zajištění stability mezichladičem a dochlazovačem přístupný kohout pro vypouštění kondenzátu vzduchu 3/4" se vzduchovým uzavíracím kohoutem Objednací Tlak (bar) Sací výkon (l/min) efektivní objem (l/min) 2) 1) Hladina akustického tlaku LpA1 podle normy DIN EN ISO 2151 a EN ISO ) Max. objemový průtok při pracovním tlaku podle normy ISO 1217 (pracovní tlak = údaj o tlaku 1 bar) říkon (kw) Otáčky (min -1 ) Objem vzdušníku (l) (kg) Hluk [db(a)] 1) Rozměry (Š H V) bez DH UNM STH H x x800x , ,94 vč. DH Dodatečné technické vlastnosti: Sériově se všemi armaturami: Tlakový spínač Condor, ochrana motoru, bezpečnostní ventil, vypouštěcí kohout kondenzátu a uzavírací kohout Tip Na tlakovém výrobku s objemem pod l na vzdušník nemusí být provedena zkouška vzdušníku prostřednictvím autorizovaného pracoviště (např. TÜV, Dekra atd.). 50 Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

51 ístové kompresory s individuální výbavou Stacionární pístové kompresory ¾ Maximální provozní spolehlivost díky dvěma agregátům namontovaným na jednom vzdušníku ¾ Dlouhá životnost díky integrovanému přepínacímu zařízení, dosahuje se tak rovnoměrného vytížení agregátů ¾ Vhodné k použití zejména v místech s nízkou výškou stropu díky malé konstrukční výšce Dva klínovým řemenem poháněné, dvojstupňové 2válcové pístové kompresory Záruka 15 let na vzdušník proti prorezavění díky vnitřní povrchové úpravě Silentbloky pro zajištění stability S mezichladičem a dochlazovačem Dobře přístupný kohout pro vypouštění kondenzátu Odvod vzduchu 1" se vzduchovým uzavíracím kohoutem Tandemové zařízení UniMaster STH 1 Výroba stlačeného vzduchu Objednací Tlak (bar) Sací výkon (l/min) efektivní objem (l/min) 2) 1) Hladina akustického tlaku LpA1 podle normy DIN EN ISO 2151 a EN ISO ) Max. objemový průtok při pracovním tlaku podle normy ISO 1217 (pracovní tlak = údaj o tlaku 1 bar) říkon (kw) Otáčky (min -1 ) Objem vzdušníku (l) (kg) Hluk [db(a)] 1) Rozměry (Š H V) bez DH UNM STH 650/ H x650 2x520 2x4, x700x , ,79 vč. DH Dodatečné technické vlastnosti: Sériově se všemi armaturami: Tlakový spínač Condor, ochrana motoru, bezpečnostní ventil, vypouštěcí kohout kondenzátu a uzavírací kohout Tip Tandemové zařízení je optimální pro provozy, ve kterých nelze kompenzovat prostoje při výpadku. Kromě toho druhý agregát poskytuje dostatečnou rezervu v době špičkové poptávky. Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 51

52 ístové kompresory s individuální výbavou Stacionární pístové kompresory omocné kompresory UniMaster ohon Záruka Silentbloky S Dobře Odvod ¾ oužívají se při rozšíření stávajících tlakovzdušných zařízeních ¾ Možnost flexibilního rozšíření díky jednoduché dodatečné montáži krytu se zvukovou izolací (pro kompresory s výkonem 4 kw) klínovým řemenem, dvoustupňový 2válcový pístový kompresor 15 let na vzdušník proti prorezavění díky vnitřní povrchové úpravě pro zajištění stability mezichladičem a dochlazovačem přístupný kohout pro vypouštění kondenzátu vzduchu 3/4" se vzduchovým uzavíracím kohoutem Objednací Tlak (bar) Sací výkon (l/min) efektivní objem (l/min) 2) 1) Hladina akustického tlaku LpA1 podle normy DIN EN ISO 2151 a EN ISO ) Max. objemový průtok při pracovním tlaku podle normy ISO 1217 (pracovní tlak = údaj o tlaku 1 bar) říkon (kw) Otáčky (min -1 ) Objem vzdušníku (l) (kg) Hluk [db(a)] 1) Rozměry (Š H V) bez DH UNM STB H x605x , ,75 UNM STB H x605x , ,08 UNM STB H , x650x , ,00 UNM STB H , x650x , ,23 UNM STB H , x650x , ,16 UNM STB H , x650x , ,36 Varianty C kompresory s předmontovaným přepínačem hvězda trojúhelník UNM STB C H , x650x , ,98 UNM STB C H , x650x , ,86 UNM STB C H , x650x , ,52 UNM STB C H , x650x , ,00 vč. DH Dodatečné technické vlastnosti: Sériově se všemi armaturami: Tlakový spínač Condor a elektromagnetický ventil (od výkonu 5,5 kw), ochrana motoru, bezpečnostní ventil, vypouštěcí kohout kondenzátu a uzavírací kohout Tip omocný kompresor je ideálním řešením při rozšíření stávajícího zařízení, například při instalaci dodatečného pracoviště. 52 Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

53 ístové kompresory s individuální výbavou Stacionární pístové kompresory ¾ oužívají se při rozšíření stávajících tlakovzdušných zařízeních ¾ Mimořádně nízký hluk díky krytu se zvukovou izolací ohon klínovým řemenem, dvoustupňový 2válcový pístový kompresor Záruka 15 let na vzdušník proti prorezavění díky vnitřní povrchové úpravě Silentbloky pro zajištění stability S mezichladičem a dochlazovačem S elektrickým ventilátorem Dobře přístupný kohout pro vypouštění kondenzátu Odvod vzduchu 3/4" se vzduchovým uzavíracím kohoutem omocné kompresory UniMaster Silent 1 Výroba stlačeného vzduchu Objednací Tlak (bar) Sací výkon (l/min) efektivní objem (l/min) 2) 1) Hladina akustického tlaku LpA1 podle normy DIN EN ISO 2151 a EN ISO ) Max. objemový průtok při pracovním tlaku podle normy ISO 1217 (pracovní tlak = údaj o tlaku 1 bar) říkon (kw) Otáčky (min -1 ) Objem vzdušníku (l) (kg) Hluk [db(a)] 1) Rozměry (Š H V) bez DH UNM STB XS H x700x , ,36 UNM STB XS H x700x , ,38 vč. DH Dodatečné technické vlastnosti: Sériově se všemi armaturami: Tlakový spínač Condor, ochrana motoru, bezpečnostní ventil, vypouštěcí kohout kondenzátu a uzavírací kohout Tip Díky krytu se zvukovou izolací ho lze používat na místech citlivých na hluk, např. když není k dispozici samostatná kompresorovna. Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 53

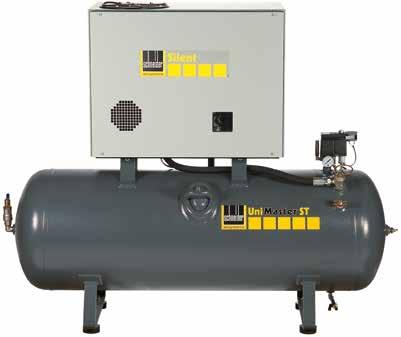

54 rofesionálové pro maximální nároky na stlačený vzduch UniMaster Clean Čistý ro pohon zubních nástrojů používaných v praxi zubního lékaře je základní podmínkou čistý vzduch. Dále musí být zaručeno spolehlivé zásobování trvalého pohonu nástrojů. Kompresory UniMaster Clean ve všech směrech odpovídají maximálním požadavkům. Tichý Všude tam, kde se kompresory používají v blízkosti pracoviště, je rozhodujícím kritériem vznik hluku. Kompresory UniMaster Clean přesvědčí mimořádně klidným chodem a téměř neznatelnými vibracemi. Kompresory jsou tak tichými a spolehlivými společníky. Spolehlivý Spolehlivé zásobování čistým stlačeným vzduchem hraje rozhodující roli v mnoha technických procesech. Absolutní spolehlivost kompresorů UniMaster Clean při trvalém zatížení je zaručena díky mimořádně nízké provozní teplotě a velmi klidnému chodu. Robustní součásti zajišťují dlouhou životnost. Na to se můžete spolehnout! řehled modelů UniMaster Clean Objednací Tlak (bar) Sací výkon (l/min) říkon (kw) Třída kvality stlačeného vzduchu Objem podle normy ISO * vzdušníku (l) Voda evná látka Olej Strana v katalogu UNM W Clean H , UNM WXM Clean H , UNM WXS Clean H , UNM WXSM Clean H , UNM W Clean H , UNM WXM Clean H , UNM WXS Clean H , UNM WXSM Clean H , UNM D Clean H x 2, UNM DXM Clean H x 2, *viz třídy kvality stlačeného vzduchu na straně 86 54

55 UniMaster Clean rofesionálové pro maximální nároky na stlačený vzduch čistí, tišší, spolehliví 1 Výroba stlačeného vzduchu Doba zapnutí 80 %, zaručená Nízká teplota a optimální chlazení zajišťují zaručenou dobu zapnutí 80 % Bezolejový Kvalitní bezolejové agregáty s písty povlakovanými TFE. Žádná výměna oleje, žádný olej v kondenzované oleje Klidný chod a dlouhá životnost díky nízkým otáčkám Nejlepší sledování skutečné doby chodu kompresoru díky počitadlu provozních hodin Kontrola podle Nařízení o bezpečnosti v průmyslu Možnost instalace a opakované zkoušky oprávněnou osobou říklad: UniMaster UNM W Clean Záruka 15 let proti prorezavění vzdušníku díky vypalovanému vnitřnímu nátěru Bezolejové kompresory UniMaster Clean se používají všude tam, kde jsou na stlačený vzduch kladeny nejvyšší nároky, např. u praktických zubních lékařů a v laboratořích. Všechny varianty jsou volitelně k dispozici s membránovou sušičkou, která zajišťuje suchý a čistý stlačený vzduch. 55

56 ístové kompresory s individuální výbavou Stacionární pístové kompresory UNM W Clean UNM WXM Clean římo Mechanické Odvod Záruka ¾ Bezolejový agregát nenáročný na údržbu ¾ Optimální chlazení zajišťuje nízkou provozní teplotu a tím i zaručenou dobu zapnutí 80 % ¾ Nízký vznik hluku díky odpojenému agregátu spřažený dvouválcový pístový kompresor počitadlo provozních hodin pro kontrolu skutečné doby chodu vzduchu pomocí redukčního ventilu s filtrem Chladiče stlačeného vzduchu, předřazené filtry a mikrofiltry pro optimální provoz membránových sušiček Bezúdržbová membránová sušička pro vysušený a vyčištěný stlačený vzduch 15 let na vzdušník proti prorezavění Objednací Tlak (bar) Sací výkon (l/min) lnicí výkon (l/min) 1) říkon (kw) 1) Objemový průtok při tlaku 5 bar 2) Hladina akustického tlaku LpA1 podle normy DIN EN ISO 2151 Napětí (V) Dodatečné technické vlastnosti: Sériově se všemi armaturami: Elektromagnetický ventil (modely bez membránové sušičky) a tlakový spínač Condor MDR3 s počitadlem provozních hodin, ochranou motoru, bezpečnostním ventilem, vypouštěcím kohoutem kondenzátu, kabelem a konektorem Otáčky (min -1 ) Objem vzdušníku (l) (kg) Hluk [db(a)] 2) Rozměry (Š H V) bez DH UNM W Clean H , x410x , ,74 UNM WXM Clean H , x410x , ,19 vč. DH 56 Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

57 ístové kompresory s individuální výbavou Stacionární pístové kompresory UNM WXS Clean římo Mechanické Odvod Vybavený Záruka ¾ Mimořádně nízký hluk, vhodné pro použití na pracovišti díky krytu se zvukovou izolací ¾ Bezolejový agregát nenáročný na údržbu ¾ Optimální chlazení zajišťuje nízkou provozní teplotu a tím i zaručenou dobu zapnutí 80 % spřažený dvouválcový pístový kompresor počitadlo provozních hodin pro kontrolu skutečné doby chodu vzduchu pomocí redukčního ventilu s filtrem Chladiče stlačeného vzduchu a mikrofiltry pro optimální provoz membránových sušiček Membránová sušička pro vysušený a vyčištěný stlačený vzduch odváděcími ventilátory s termoregulací 15 let na vzdušník proti prorezavění UNM WXSM Clean 1 Výroba stlačeného vzduchu Objednací Tlak (bar) Sací výkon (l/min) lnicí výkon (l/min) 1) říkon (kw) Napětí (V) 1) Objemový průtok při tlaku 5 bar 2) Hladina akustického tlaku LpA1 podle normy DIN EN ISO 2151 Dodatečné technické vlastnosti: Sériově se všemi armaturami: Elektromagnetický ventil (modely bez membránové sušičky) a tlakový spínač Condor MDR3 s počitadlem provozních hodin, ochranou motoru, bezpečnostním ventilem, vypouštěcím kohoutem kondenzátu, kabelem a konektorem Otáčky (min -1 ) Objem vzdušníku (l) (kg) Hluk [db(a)] 2) Rozměry (Š H V) bez DH UNM WXS Clean H , x460x , ,98 UNM WXSM Clean H , x460x , ,76 vč. DH Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 57

58 ístové kompresory s individuální výbavou Stacionární pístové kompresory UNM W Clean UNM WXM Clean římo Mechanické Odvod Záruka ¾ Bezolejový agregát nenáročný na údržbu ¾ Optimální chlazení zajišťuje nízkou provozní teplotu a tím i zaručenou dobu zapnutí 80 % ¾ Nízký vznik hluku díky odpojenému agregátu spřažený tříválcový pístový kompresor počitadlo provozních hodin pro kontrolu skutečné doby chodu vzduchu pomocí redukčního ventilu s filtrem Chladiče stlačeného vzduchu, předřazené filtry a mikrofiltry pro optimální provoz membránových sušiček Bezúdržbová membránová sušička pro vysušený a vyčištěný stlačený vzduch 15 let na vzdušník proti prorezavění Objednací Tlak (bar) Sací výkon (l/min) lnicí výkon (l/min) 1) říkon (kw) Napětí (V) 1) Objemový průtok při tlaku 5 bar 2) Hladina akustického tlaku LpA1 podle normy DIN EN ISO 2151 Dodatečné technické vlastnosti: Sériově se všemi armaturami: Elektromagnetický ventil (modely bez membránové sušičky) a tlakový spínač Condor MDR3 s počitadlem provozních hodin, ochranou motoru, bezpečnostním ventilem, vypouštěcím kohoutem kondenzátu, kabelem a konektorem Otáčky (min -1 ) Objem vzdušníku (l) (kg) Hluk [db(a)] 2) Rozměry (Š H V) bez DH UNM W Clean H , x410x , ,86 UNM WXM Clean H , x410x , ,22 vč. DH UNM W Clean UNM WXM Clean Objednací ¾ Bezolejový agregát nenáročný na údržbu ¾ Optimální chlazení zajišťuje nízkou provozní teplotu a tím i zaručenou dobu zapnutí 80 % ¾ Nízký vznik hluku díky odpojenému agregátu římo spřažený tříválcový pístový kompresor Mechanické počitadlo provozních hodin pro kontrolu skutečné doby chodu Odvod vzduchu pomocí redukčního ventilu s filtrem Chladiče stlačeného vzduchu, předřazené filtry a mikrofiltry pro optimální provoz membránových sušiček Bezúdržbová membránová sušička pro vysušený a vyčištěný stlačený vzduch Vybavený odváděcími ventilátory s termoregulací Záruka 15 let na vzdušník proti prorezavění Tlak (bar) Sací výkon (l/min) lnicí výkon (l/min) 1) říkon (kw) Napětí (V) 1) Objemový průtok při tlaku 5 bar 2) Hladina akustického tlaku LpA1 podle normy DIN EN ISO 2151 Dodatečné technické vlastnosti: Sériově se všemi armaturami: Elektromagnetický ventil (modely bez membránové sušičky) a tlakový spínač Condor MDR3 s počitadlem provozních hodin, ochranou motoru, bezpečnostním ventilem, vypouštěcím kohoutem kondenzátu, kabelem a konektorem Otáčky (min -1 ) Objem vzdušníku (l) (kg) Hluk [db(a)] 2) Rozměry (Š H V) bez DH UNM WXS Clean H , x720x , ,15 UNM WXSM Clean H , x720x , ,95 58 vč. DH Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

59 ístové kompresory s individuální výbavou Stacionární pístové kompresory UNM D Clean ¾ Maximální provozní spolehlivost díky dvěma agregátům namontovaným na jednom vzdušníku ¾ Bezolejový agregát nenáročný na údržbu ¾ Optimální chlazení zajišťuje nízkou provozní teplotu a tím i zaručenou dobu zapnutí 80 % ¾ Nízký vznik hluku díky odpojenému agregátu ¾ Možnost volitelného ovládání agregátů UNM DXM Clean 1 Výroba stlačeného vzduchu římo Mechanické Odvod Záruka spřažený tříválcový pístový kompresor počitadlo provozních hodin pro kontrolu skutečné doby chodu vzduchu pomocí redukčního ventilu s filtrem Chladiče stlačeného vzduchu, předřazené filtry a mikrofiltry pro optimální provoz membránových sušiček Bezúdržbová membránová sušička pro vysušený a vyčištěný stlačený vzduch 15 let na vzdušník proti prorezavění Objednací Tlak (bar) Sací výkon (l/min) lnicí výkon (l/min) 1) říkon (kw) 1) Objemový průtok při tlaku 5 bar 2) Hladina akustického tlaku LpA1 podle normy DIN EN ISO 2151 Napětí (V) Otáčky (min -1 ) Objem vzdušníku (l) (kg) Hluk [db(a)] 2) Rozměry (Š H V) bez DH UNM D Clean H x2, x600x , ,54 UNM DXM Clean H x2, x630x , ,26 vč. DH Dodatečné technické vlastnosti: Sériově se všemi armaturami: Elektromagnetický ventil (modely bez membránové sušičky) a tlakový spínač Condor, spínací skříň se 2 počitadly provozních hodin, volič pro samostatný rozběh, ochrana motoru, bezpečnostní ventil, vypouštěcí kohout kondenzátu, kabel a konektor CEE 16 A s měničem fází Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 59

60 Jaký kompresor pro jaké použití? ístový versus šroubový kompresor Ke stlačování vzduchu je k dispozici velký počet různých kompresorů. U výtlačných kompresorů existují dva vynikající principy: ístové kompresory a šroubové kompresory. V zásadě se liší dobou zapnutí: Jednou z nejdůležitějších vlastností pístových kompresorů je přerušovaný provoz. To znamená, že doba zapnutí smí činit maximálně 70 % za hodinu. Naproti tomu jsou šroubové kompresory nepřetržitě běžícími stroji jsou určeny pro trvalou spotřebu vzduchu. Neustálé zapínání a vypínání z důvodu předimenzovaných šroubových kompresorů zkracuje jejich životnost, protože pak není dosažena příp. dodržena potřebná provozní teplota. roto v olejovém okruhu vzniká kondenzát. Následkem toho dochází k vyššímu opotřebení, zkrácení intervalů údržby a tím ke zvýšení nákladů. Ve většině případů je spotřeba vzduchu v řemeslné výrobě a v průmyslu tvořena základním zatížením a špičkovým zatížením. V takovém případě lze ideálně zkombinovat oba kompresorové systémy. Šroubový kompresor pokrývá základní zatížení, pístový kompresor pokrývá špičkové zatížení. Zjištění vaší spotřeby stlačeného vzduchu Tlakovzdušné zařízení má velmi složité uspořádání. Musí být zohledněny faktory, jako je dostupné místo, teplota prostředí, přívod a odvod vzduchu, okolní podmínky, možnosti přístupu při provádění údržby, vznik hluku atd. ro zjištění vaší konkrétní spotřeby vzduchu je vhodné využít pomoci specialistů na stlačený vzduch, neboť chybně dimenzované kompresory znamenají vyšší náklady na energii, vyšší opotřebení a občasné poklesy tlaku v potrubní síti. Návrh tlakovzdušného zařízení Volejte profesionály! Rádi vám pomůžeme při návrhu vašeho tlakovzdušného zařízení a společně s vámi stanovíme potřebné množství vzduchu, vhodnou kvalitu vzduchu pro vaši aplikaci a potřebný tlak a zohledníme dlouhodobý rozvoj podniku. oté vám podle vašich požadavků doporučíme vhodný kompresor. Další informace získáte u svého prodejce nebo od našich servisních techniků. 60

61 1 Výroba stlačeného vzduchu oradenství a projektování Servisní tým společnosti Schneider airsystems vám rád pomůže při plánování vašeho tlakovzdušného zařízení. Bez ohledu na to, jestli chcete optimalizovat vaše stávající zařízení nebo plánujete zcela nové zařízení, jsou vám k dispozici naši specialisté na stlačený vzduch a rádi vám pomohou radou i skutkem. Dosáhnete tak maximální účinnosti vašeho zařízení. řizpůsobíme systém vaší potřebě stlačeného vzduchu, dostupným zařízením a místu instalace. Naplánujeme vaše tlakovzdušné zařízení včetně odvodu kondenzátu a přípravy stlačeného vzduchu, potrubního systému a dalších požadovaných periférií, jako je napájení energií nebo ventilačního zařízení. Rádi vám pro váš projekt poskytneme instalační výkresy ve 2D a 3D. lánujete nové zařízení nebo přestavbu? Naši projektoví inženýři budou spolupracovat přímo s vámi pověřenými architekty nebo plánovací kanceláří, můžete tak tlakovzdušné zařízení skvěle začlenit do nového pracovního prostředí. 61

62 řehled modelů šroubových kompresorů AirMaster AirMaster AM B AirMaster AM B XDK s kondenzační sušičkou (integrovanou) AirMaster AM B XB na vzdušníku AirMaster AM B XBDK na vzdušníku a s kond. sušičkou Str. 64 Str. 66 Str. 67 Str. 69 AirMaster AM D AirMaster AM G Str. 71 Str

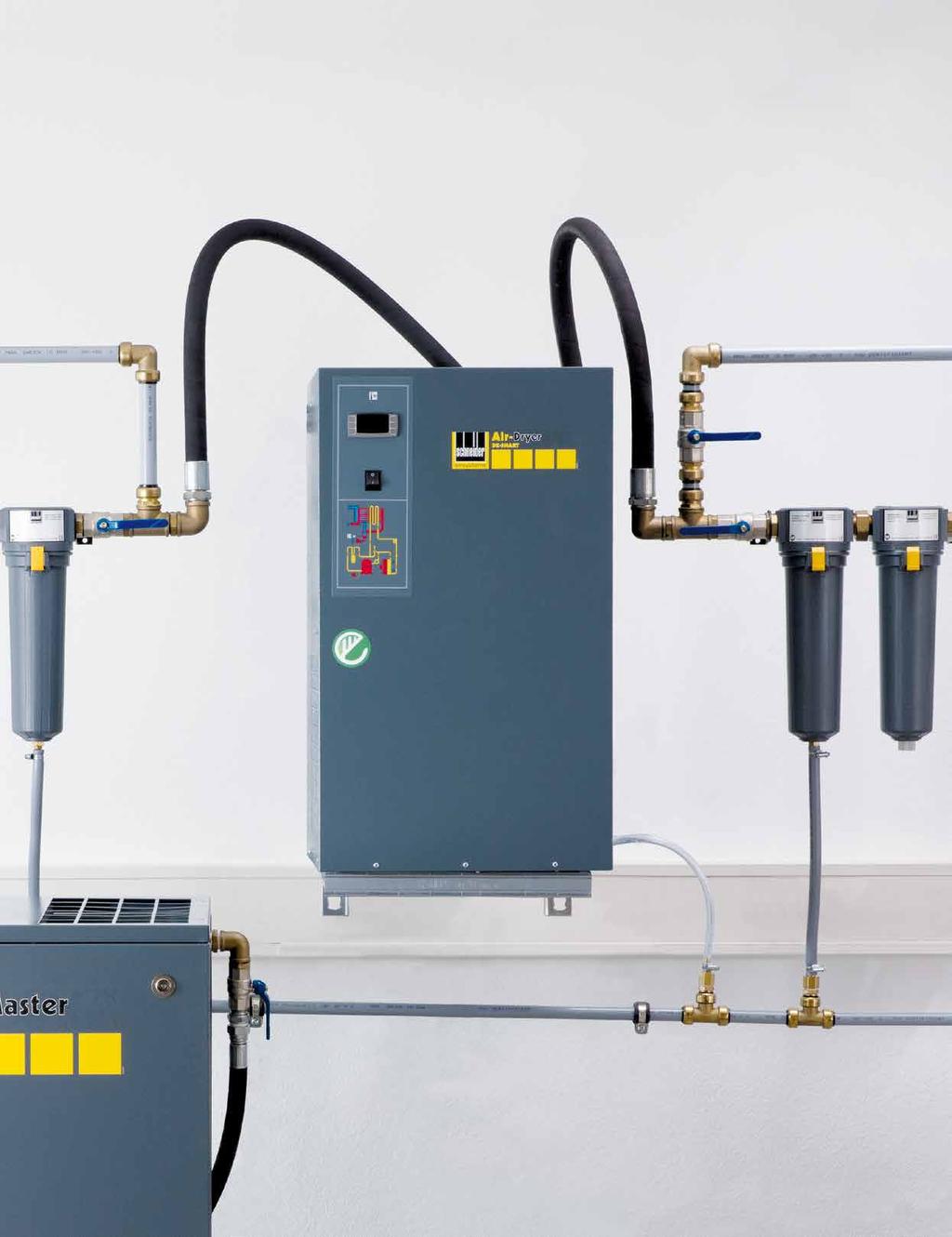

63 86

64 Úprava stlačeného vzduchu Sušičky stlačeného vzduchu 90 Odvaděče kondenzátu 94 Separátory olej-voda 96 Úpravné jednotky a filtry 98 2 Úprava stlačeného vzduchu 87

65 Optimální příprava stlačeného vzduchu Komponenty ožadavek Aplikace Třídy kvality Částice Voda Olej VF FF filtrovaný, bez zvláštních požadavků Obecný stlačený vzduch pro pneumatické nástroje, ruční ofukovací zařízení VF DK FF technicky suchý pro zvláštní požadavky Stlačený vzduch pro pneumatické nástroje, pneumatické motory, jednoduché stříkání laku, práškové lakování a tryskání pískem ístový kompresor VF DK FF AF technicky suchý, filtrovaný a s nízkým obsahem oleje pro náročné požadavky ro bezolejové pneumatické nástroje, jako je ovládací vzduch pro výrobní a balicí stroje, pro pneumatické válce a přístrojový vzduch, měřicí a regulační techniku. Obecný vzduch na dýchání pro činnosti prováděné na pracovišti, kvalitní stříkání barev, filmové práce Šroubový kompresor Vzdušník VF FF VF FF DAT DAT FF FF AF technicky suchý, filtrovaný a s nízkým obsahem oleje pro zvláštní požadavky technicky suchý, filtrovaný a bez oleje pro náročné požadavky Stlačený vzduch pro obecné aplikace a pneumatická potrubí v zámrzné oblasti. ro bezolejové pneumatické nástroje, jako je ovládací vzduch pro výrobní a balicí stroje, a pneumatická potrubí v zámrzné oblasti Tip Vždy přesně dodržujte předepsané hodnoty vašich dodavatelů surovin nebo strojů pro požadovanou kvalitu stlačeného vzduchu. VF ředfiltr DK Kondenzační sušička FF Mikrofiltr DAT Adsorpční sušička* AF Filtr s aktivním uhlím * Naše adsorpční sušičky jsou sériově vybavené předfiltrem a mikrofiltrem Třídy kvality stlačeného vzduchu podle normy DIN ISO 8573 ISO : Třída Maximální počet částic na m³ evné částice Voda Olej Koncentrace Tlakový rosný bod ára Obsah vody Celkový podíl oleje (kapalný, aerosol, mlha) 0,1 0,5 μm 0,5 1 μm 1 5 μm mg/m³ C g/m³ mg/m³ 0 Uživatelem individuálně stanovený požadavek přísnější než ve třídě , , ,5 8 0, x >10 >10 >10

66 Výchozí data pro kondenzační sušičky a filtry Výchozí data pro kondenzační sušičky stlačeného vzduchu Údaje výkonu našich kondenzačních sušiček se vztahují k provoznímu tlaku 7 bar, vstupní teplotě vzduchu 35 C a okolní teplotě 25 C. ři jiném tlaku popř. jiných teplotách vycházejte z faktorů (f), které odpovídají Vašim hodnotám, z níže uvedených tabulek. ři jiných provozních tlacích p 1 se objemový průtok násobí faktorem (f 1 ): p 1 [bar] (f 1 ) 0,75 0,85 0,90 0,95 1,00 1,04 1,07 1,10 1,12 1,14 1,18 1,20 ři jiných vstupních teplotách stlačeného vzduchu t 1 se objemový průtok násobí faktorem (f2): t 1 [ C] (f 2 ) 1,25 1,00 0,85 0,75 0,60 2 Úprava stlačeného vzduchu ři jiných teplotách chladicí kapaliny tc se objemový průtok násobí faktorem (f3): t c [ C] (f 3 ) 1,00 0,96 0,92 0,88 0,80 ři jiných tlakových rosných bodech t dp se objemový průtok násobí faktorem (f4): t dp [ C] (f 4 ) ECO 1 1,2 1,35 1,45 Korekční faktory pro filtry stlačeného vzduchu ři jiných provozních tlacích (p 1 ) se objemový průtok filtru násobí faktorem f: p 1 [bar] (f) 0,138 0,53 0,65 0,76 0,84 0,92 1,00 1,07 1,13 1,19 1,31 2,13 Faktory přepočtu provozní tlak/vstupní teplota stlačeného vzduchu pro adsorpční sušičky rovozní tlak 35 C 40 C 45 C 50 C 5 bar 0,75 0,64 0,61 0,59 6 bar 0,89 0,78 0,73 0,67 7 bar 1,00 0,91 0,82 0,79 8 bar 1,08 1,00 0,94 0,86 9 bar 1,26 1,08 1,03 0,99 10 bar 1,31 1,16 1,07 1,03 11 bar 1,36 1,24 1,10 1,07 12 bar 1,49 1,36 1,23 1,18 13 bar 1,62 1,47 1,35 1,29 14 bar 1,71 1,57 1,46 1,38 15 bar 1,79 1,67 1,57 1,46 16 bar 1,90 1,77 1,66 1,55 89

67 řehled modelů sušiček Objednací. Objemový proud při tlakovém rosném bodu +3 C [l/min] Objemový proud při tlakovém rosném bodu 40 C [l/min] Odvod vzduchu [palce] Strana v katalogu DK 350 SMART H /4"a 92 DK 600 SMART H /4"a 92 DK 850 SMART H /4"a 92 DK 1200 SMART H /4"a 92 DK 1825 SMART H /4"a 92 DK 2350 SMART H "i 92 DK 3000 SMART H "i 92 DK 3600 SMART H /2"i 92 DK 4100 SMART H /2"i 92 DK 5200 SMART H /2"i 92 DK 6500 SMART H /2"i 92 DK 7700 SMART H /2"i 92 DK SMART H "i 92 DK SMART H "i 92 DK SMART H "i 92 DK SMART H "i 92 DRY-DAT 120 H /4"i 93 DRY-DAT 230 H /4"i 93 DRY-DAT 350 H /4"i 93 DRY-DAT 580 H /4"i 93 90

68 Sušičky stlačeného vzduchu Suchý vzduch základ pro všechny aplikace Jednoduché řízení Jednotná řídící jednotka pro všechny modely Ideální ochrana tlakovzdušného vedení před korozí pomocí opětného ohřevu vysušeného stlačeného vzduchu Maximální provozní spolehlivost výrobních zařízení díky trvalému provozu s konstantním rosným bodem 2 Úprava stlačeného vzduchu Volitelné příslušenství DK350 DK1825 s volitelným obtokem vhodným pro předfiltr VF-DV a mikrofiltr FF-DF Tepelný výměník Vysoká účinnost díky tepelnému výměníku s velkými průtočnými průřezy (až DK1825 z oceli) ohodlná práce Všechny modely jsou vybavené automatickým odvodem kondenzátu rostorově nenáročná instalace díky malým instalačním rozměrům říklad: Kondenzační sušička stlačeného vzduchu DK 350 SMART Kondenzační sušička stlačeného vzduchu vysouší kompresorem vyrobený vlhký stlačený vzduch a chrání tak následující součásti. Zajišťuje dlouhodobou produktivitu a tím také hospodárnost vašeho tlakovzdušného zařízení. Díky špičkovým technologiím jsou vysoušeče společnosti Schneider airsystems mimořádně výkonné a spolehlivé při minimální tlakové ztrátě. 91

69 Suchý a čistý vzduch pro všechny druhy použití Kondenzační sušičky stlačeného vzduchu SMART DK SMART Nové DK SMART ¾ Maximální provozní spolehlivost a optimální pracovní výsledky díky vzduchu trvale vysušenému na tlakový rosný bod 3 C ¾ Jednoduché řízení jednotná řídící jednotka pro všechny kondenzační sušičky Schneider ¾ Energeticky úsporný přenos tepla: ředchlazení vstupujícího teplého stlačeného vzduchu vystupujícím studeným vzduchem v tepelném výměníku vzduch/vzduch Tepelný výměník s velkými průtočnými průřezy pro zajištění konstantních nízkých tlakových ztrát Ideální ochrana tlakovzdušného vedení před korozí pomocí opětného ohřevu vysušeného stlačeného vzduchu rostorově nenáročná instalace díky malým instalačním rozměrům Vysoká účinnost díky tepelnému výměníku z oceli (až DK 1825 SMART) Možnost montáže volitelného obchozího potrubí včetně filtrů řady VF a řady FF přímo na vysoušeč (až DK 1825 SMART) Objednací Objemový proud 1) při tlakovém rosném bodu +3 C (l/min) říkon (kw) Tlaková ztráta (bar) Napětí (V) (kg) Chladící prostředek Odvod vzduchu Rozměry (Š H V) bez DH DK 350 SMART H ,13 0, R134a 3/4"a 350x493x , ,90 DK 600 SMART H ,16 0, R134a 3/4"a 350x493x , ,90 DK 850 SMART H ,19 0, R134a 3/4"a 350x493x , ,90 DK 1200 SMART H ,27 0, R134a 3/4"a 350x493x , ,90 DK 1825 SMART H ,28 0, R134a 3/4"a 350x493x , ,90 DK 2350 SMART H ,61 0, R404a 1"i 370x460x , ,90 DK 3000 SMART H ,67 0, R404a 1"i 370x460x , ,90 DK 3600 SMART H ,79 0, R410a 1 1/2"i 460x520x , ,90 DK 4100 SMART H ,87 0, R410a 1 1/2"i 460x520x , ,90 DK 5200 SMART H ,07 0, R410a 1 1/2"i 460x520x , ,90 DK 6500 SMART H ,2 0, R410a 1 1/2"i 580x550x , ,90 DK 7700 SMART H ,44 0, R410a 1 1/2"i 580x550x , ,90 DK SMART H ,82 0, R410a 2"i 735x898x , ,90 DK SMART H ,01 0, R410a 2"i 735x898x , ,90 DK SMART H ,64 0, R410a 2"i 735x898x , ,90 DK SMART H ,57 0, R410a 2"i 735x898x , ,90 1) Objemový proud podle normy ISO 7183, vstupní teplota stlačeného vzduchu 35 C, okolní teplota 25 C, vstupní tlak kondenzační sušičky 7 bar. Vstupní teplota stlačeného vzduchu max. 50 C, provozní tlak max. 16 bar DK 350 SMART DK 1825 SMART, provozní tlak max. 13 bar DK 2350 SMART, DK 3000 SMART & DK SMART, provozní tlak max. 14 bar DK 3600 SMART DK 7700 SMART vč. DH Doplňkové technické údaje: Sériově s elektrickým připojovacím kabelem Tip Chraňte vaši kondenzační sušičku před znečištěním pomocí předfiltru. Částice pevných látek mohou ucpat deskový výměník. 92 Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

70 Suchý a čistý vzduch pro speciální použití Adsorpční sušičky Obtokové potrubí ¾ Zajištění provozu díky obejití sušičky v případě údržby Objednací rovedení bez DH vč. DH UGL SMART 3/4 B DK SMART , ,62 Montážní sada ¾ K dodatečné montáži na stacionární pístové kompresory (UniMaster STS od roku výroby 09/2010) se stojatým vzdušníkem 270 l nebo 500 l (DK ECO) Objednací bez DH vč. DH ABZ-DK ECO 1 B , ,01 ¾ K připojení kondenzační sušičky s vnitřním závitem k rozvodu stlačeného vzduchu nebo vzdušníku. Díky prodloužení tlakové hadice se flexibilní připojovací sada přizpůsobí místním podmínkám. ¾ Maximální procesní spolehlivost a optimální pracovní výsledky díky vzduchu spolehlivě vysušenému na tlakový rosný bod 40 C ¾ Energeticky úsporná s pouhými 12 tlakovými změnami za hodinu pro max. 14,3 % spotřeby regenerovaného vzduchu ¾ Delší životnost: Sběrný prostor v zóně vlhkosti chrání sušicí prostředek před koncentrovanou vlhkostí Řízení závislé na tlakovém rosném bodu s digitálním ukazatelem Možnost jednoduchého nastavení tlakového rosného bodu Ukazatel funkcí pomocí LED-diod na přední straně spínací skříňky: Napětí, adsorbce, regenerace a ekonomický cyklus Bezpotenciální výstup Sériově s předfiltrem a mikrofiltrem Objednací bez DH vč. DH AST DK ECO 1 1/2" B , ,16 AST DK ECO 2" B , ,15 řipojovací sada Adsorpční sušičky 2 Úprava stlačeného vzduchu Objednací Objemový proud 1) při tlakovém rosném bodu 40 C (l/min) (kg) Odvod vzduchu Rozměry (Š H V) bez DH DRY-DAT 120 H /4"i 312x210x , ,17 DRY-DAT 230 H /4"i 312x210x , ,66 DRY-DAT 350 H /4"i 359x210x , ,88 DRY-DAT 580 H /4"i 359x210x , ,05 1) Vstupní teplota stlačeného vzduchu 35 C, okolní teplota 20 C, provozní tlak 7 bar. Vstupní teplota stlačeného vzduchu max. 50 C/min. 5 C, provozní tlak max. 16 bar/ min. 5 bar vč. DH Doplňkové technické údaje: Adsorpční sušička s tlakovým rosným bodem 40 C dosáhne zbytkové vlhkosti třídy 2 podle normy ISO Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 93

71 Odvaděče kondenzátu Energeticky úsporné a spolehlivé automatické odvaděče kondenzátu Nízké náklady na opravy díky automatickému odvádění vznikajícího kondenzátu Ochrana vzdušníku a prodloužení jeho životnosti díky automatickému odvádění agresivního kondenzátu řipravené k zapojenís 2,5 m dlouhým připojovacím kabelem Malá tlaková ztráta díky elektronické kontrole hladiny říklad: Odvaděč kondenzátu Ecomat 3100 Odvaděče kondenzátu automaticky odvádějí kondenzát z tlakových nádob, filtrů a sušiček stlačeného vzduchu. Díky elektronickému snímání úrovně hladiny jsou mimořádně nenáročné na údržbu. Jsou vhodné pro tlakovzdušná zařízení s tlakem až 16 bar. 94

72 Odvaděče kondenzátu ¾ Nižší náklady na opravy díky automatickému odvodu vznikajícího kondenzátu ¾ Ochrana vzdušníku a prodloužení jeho životnosti díky stálému odvodu agresivního kondenzátu ¾ Minimální vzduchové ztráty díky elektronickému snímání úrovně hladiny ¾ ro všechny aplikace s tlakem až 16 bar řipravený Jednoduchá Kompaktní k zapojení s připojovacím kabelem 2,5 m dlouhým instalace pomocí připojovací sady konstrukce Odvaděč kondenzátu Ecomat Objednací ro nasávaný výkon (l/min) Tip ¾ ro odvaděče kondenzátu Ecomat na tlakové nádobě, kondenzační sušičce a filtru (kg) řipojení vzduchu Rozměry (Š H V) bez DH vč. DH KAL-Ecomat 3100 D ,8 G1/2"i 149x65x , ,99 KAL-Ecomat 4500 D ,85 G 1/2"i 150x65x , ,85 KAL-Ecomat D G 1/2"i 212x93x , ,38 Objednací ro Nepoužívejte plovákové odvaděče nebo odvaděče s časovým ovládáním vypouštění: Tyto odvaděče jsou náročné na údržbu a skutečnými žrouty energie. bez DH vč. DH ABZ-ECO 3100 Uni B všechny tlakové nádoby (kromě ležaté 90 l), UNM STS, STL, STB; 564,00 682,44 AirMaster od 04/2016 ABZ-ECO 3100 BH-HZB 90 B Tlaková nádoba ležatá 90 l od výrobního roku , ,27 ABZ-ECO 3100 F B Vzduchové filtry od dubna 2000: DF/DV ,00 961,95 ABZ-ECO 3100 BST B UniMaster STA, 10+Master STA 4.553, ,13 Montážní sada 2 Úprava stlačeného vzduchu Sběrací vedení kondenzátu ¾ K odvádění kondenzátu ze vzdušníku, kondenzační sušičky nebo filtru do separátoru olej-voda Objednací Vstupy kondenzátu (ks) bez DH vč. DH KSL 2 B , ,03 KSL 3 B , ,23 KSL 4 B , ,64 Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 95

73 Separátory olej-voda Hospodárné a ekologické separátory olej-voda Likvidace kondenzátu s ohledem na životní prostředí, podle vodohospodářského zákona díky vícestupňovému čištění Mimořádně jednoduché a účinné díky automatickému oddělování oleje a vody Cenově výhodné řešení, neboť je nutné ekologicky zlikvidovat jen malé množství oleje říklad: OWS-Öwamat 12 Separátory olej-voda slouží k úpravě kondenzátu obsahujícího olej prostřednictvím automatického oddělování a vícestupňovým čištěním. Jsou ekologickým a cenově výhodným řešením separace kondenzátu a umožňují likvidaci vody odloučené z oleje do kanalizace podle požadavku zákona o vodním hospodářství. 96

74 Separátory zařízení olej-voda Separátor olej-voda Öwamat ¾ Ekologická likvidace kondenzátu podle zákona o vodním hospodářství ¾ Mimořádně efektivní automatická separace a vícestupňové čištění ¾ Cenově výhodné řešení díky vlastní úpravě kondenzátu Objednací ro nasávaný výkon (pístové/šroubové) (l/min) (kg) Rozměry (Š H V) bez DH vč. DH OWS-ÖWAMAT 10 H / ,5 290x222x , ,35 OWS-ÖWAMAT 11 H / ,8 387x260x , ,88 OWS-ÖWAMAT 12 H / x397x , ,09 OWS-ÖWAMAT 14 H / x461x , ,70 Objednací bez DH Tip vč. DH FE-Öwamat 10 B , ,20 FE-Öwamat 11 B , ,67 FE-Öwamat 12 B , ,66 FE-Öwamat 14 B , ,13 Kondenzát ze stlačeného vzduchu je často tvořen 99 % vody a 1 % oleje. roto je úprava kondenzátu separačními systémy olej-voda stále výhodnější než nákladná likvidace odbornými firmami. ¾ Včetně předfiltru Filtrační vložka pro Öwamat 2 Úprava stlačeného vzduchu Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 97

75 Úpravné jednotky a filtry Optimální kvalita vzduchu pro všechny aplikace Vysoká funkční spolehlivost díky regulaci tlaku pomocí pístu Optimální rovnoměrné zásobování nářadí olejem Maximální odloučení nečistot a kondenzátu díky odstředivému zrychlení stlačeného vzduchu Okamžitě připravené k použití díky kompletně smontované úpravné jednotce, skládající se z redukčního ventilu s filtrem a olejového přimazávače říklad: Filtrační jednotka 2-dílná Nejlepších pracovních výsledků v nejvyšší kvalitě stlačeného vzduchu dosáhnete s našimi filtry a úpravnými jednotkami - od předfiltrů přes mikrofiltry až k filtrům s aktivním uhlím. 98

76 Filtry Cyklonový odlučovač ¾ Maximální odloučení nečistot a kondenzátu díky odstředivému zrychlení stlačeného vzduchu ¾ Včetně odvaděče kondenzátu s integrovaným plovákovým ventilem ¾ Montáž mezi kompresor a vzdušník Objednací Objemový proud (l/min) Odvod vzduchu (kg) Rozměry (mm) bez DH vč. DH ZA 5500 D G 1"i 2,2 367 x , ,96 ZA D G 1 1/2"i 2,2 367 x , ,73 Tip ¾ Optimální předčištění pracovního vzduchu díky odloučení kondenzátu a pevných nečistot s částicemi až 15 µm ¾ Hustota částic třídy 3 ¾ Montáž před kondenzační sušičku Mimořádně účinný často se podceňuje! Cyklónový odlučovač může za určitých okolností odvést až 90 % vlhkosti ze stlačeného vzduchu. Kompletně Sériově s filtračním článkem V s plovákovým ventilem ředfiltr 2 Úprava stlačeného vzduchu Objednací Objemový proud (l/min) řipojení vzduchu (kg) Rozměry (mm) bez DH vč. DH VF-DV 6 D G 3/8"i 0,6 200 x , ,29 VF-DV 10 D G 1/2"i 1,1 240 x , ,71 VF-DV 15 D G 1/2"i 1,2 295 x , ,76 VF-DV 30 D G 3/4"i x , ,60 VF-DV 45 D G 1"i 2,4 420 x , ,39 VF-DV 80 D G 1 1/2"i 3,2 452 x , ,32 VF-DV 160 D G 2"i 8,4 695 x , ,86 Tip ouze tlakovzdušné zařízení s kondenzační sušičkou, předfiltrem, mikrofiltrem a filtrem s aktivním uhlím může dosáhnout nejlepších pracovních výsledků a optimální provozní spolehlivosti. říslušenství k předfiltrům Objednací bez DH vč. DH F-V 6 B , ,10 F-V 10 B , ,94 F-V 15 B , ,14 F-V 30 B , ,83 F-V 45 B , ,17 F-V 80 B , ,60 F-V 160 B , ,82 ¾ Náhradní filtrační článek Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 99

77 Filtry Mikrofiltr ¾ Finální vyčištění pracovního vzduchu díky odloučení jemných olejových a vodních aerosolů a pevných nečistot s částicemi až 0,01 µm ¾ Hustota částic třída 1 ¾ Montáž za kondenzační sušičku Kompletně s filtračním článkem F Sériově s plovákovým ventilem Objednací Objemový proud (l/min) řipojení vzduchu (kg) Rozměry (mm) bez DH vč. DH FF-DF 6 D G 3/8"i 0,6 200 x , ,29 FF-DF 10 D G 1/2"i 1,1 240 x , ,71 FF-DF 15 D G 1/2"i 1,2 295 x , ,76 FF-DF 30 D G 3/4"i x , ,60 FF-DF 45 D G 1"i 2,4 420 x , ,39 FF-DF 80 D G 1 1/2"i 3,2 452 x , ,32 FF-DF 160 D G 2"i 8,4 695 x , ,86 Tip ouze tlakovzdušné zařízení s kondenzační sušičkou, předfiltrem, mikrofiltrem a filtrem s aktivním uhlím může dosáhnout nejlepších pracovních výsledků a optimální provozní spolehlivosti. říslušenství k mikrofiltrům ¾ Náhradní filtrační článek Objednací bez DH vč. DH F-F 6 B , ,10 F-F 10 B , ,94 F-F 15 B , ,14 F-F 30 B , ,83 F-F 45 B , ,17 F-F 80 B , ,61 F-F 160 B , ,39 Diferenční tlakový manometr ¾ Manometr diferenčního tlaku je příslušenstvím k předfiltrům a mikrofiltrům (velikost 6 45). odává informaci o tom, zda je filtrační článek stále funkční nebo musí být vyměněn Čitelný (funkční) jen při průchodu stl. vzduchu Objednací bez DH vč. DH MM-DDM-F B , , Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

78 Filtry ¾ Dosažení nejvyšší kvality stlačeného vzduchu díky odloučení olejových par, pachových a chuťových látek ¾ Obsah zbytkového oleje třída 1: 0,008 mg/m³ ¾ rovoz pouze s předřazeným mikrofiltrem Sériově s filtračním článkem A Filtr s aktivním uhlím Objednací Objemový proud (l/min) Tip řipojení vzduchu (kg) Rozměry (mm) bez DH vč. DH AF-DA 6 D G 3/8"i 0,6 200x , ,29 AF-DA 10 D G 1/2"i 1,1 240x , ,71 AF-DA 15 D G 1/2"i 1,2 295x , ,76 AF-DA 30 D G 3/4"i 2 300x , ,60 AF-DA 45 D G 1"i 2,4 420x , ,39 AF-DA 80 D G 1 1/2"i 3,2 452x , ,32 AF-DA 160 D G 2"i 8,4 695x , ,92 ouze tlakovzdušné zařízení s kondenzační sušičkou, předfiltrem, mikrofiltrem a filtrem s aktivním uhlím může dosáhnout nejlepších pracovních výsledků a optimální provozní spolehlivosti. říslušenství k filtrům s aktivním uhlím 2 Úprava stlačeného vzduchu Objednací bez DH vč. DH F-A 6 B , ,10 F-A 10 B , ,94 F-A 15 B , ,14 F-A 30 B , ,83 F-A 45 B , ,17 F-A 80 B , ,61 F-A 160 B , ,39 ¾ Náhradní filtrační článek Úhlové upevnění Objednací bez DH vč. DH WKB-F-G3/8 B ,00 929,28 WKB-F-G1/2 B , ,01 WKB-F-G3/4 B , ,32 WKB-F-G1 B , ,39 WKB-F-G1 1/2 B , ,90 WKB-F-G2 B , ,77 ¾ K upevnění kompletních filtrů DV, DF, DA a jejich kombinací na stěnu Dvojitá vsuvka Objednací bez DH vč. DH DNL-MS-R3/8a x R3/8a E ,00 151,25 DNL-MS-R1/2a x R1/2a E ,00 188,76 DNL-MS-R3/4a x R3/4a E ,00 343,64 DNL-MS-R1a x R1a E ,00 706,64 ¾ ro spojení více kompletních filtrů do jedné kombinace Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 101

79 Úpravné jednotky Redukční ventil ¾ Vysoká funkční spolehlivost díky regulaci tlaku pomocí pístu ¾ Vysoká stabilita nastaveného tlaku i když se změní vstupní tlak nebo průtokové množství vzduchu ¾ Montáž nezávisle na směru průtoku díky možnosti oboustranné montáže manometru Nastavovací Regulační Sériově knoflík s aretací rozsah 0 12 bar s manometrem Objednací Objemový proud (l/min) řipojovací závit řipojení manometru Rozměry (Š H V) bez DH vč. DH DM 1/4 W D G 1/4"i G 1/8"i 42x42x , ,60 DM 3/8 W D G 3/8"i G 1/8"i 60x60x , ,91 DM 1/2 W D G 1/2"i G 1/8"i 60x60x , ,34 DM 3/4 W D G 3/4"i G 1/4"i 80x80x , ,03 DM 1 W D G 1"i G 1/4"i 80x80x , ,87 Odlučovač vody s filtrem ¾ Maximální odloučení pevných částic a kondenzátu díky odstředivému zrychlení stlačeného vzduchu ¾ Jako čisticí stupeň před redukčním ventilem Dvoustupňový oloautomatické mechanický filtr do 20 µm odvodňování Objednací řipojovací závit Obsah nádoby na kondenzát (cm³) Rozměry (Š H V) bez DH vč. DH FWA 1/4 W D G 1/4"i 10 42x42x ,00 796,18 FWA 3/8 W D G 3/8"i 45 60x60x , ,39 FWA 1/2 W D G 1/2"i 45 60x60x , ,30 FWA 3/4 W D G 3/4"i x80x , ,53 FWA 1 W D G 1"i x80x , ,89 Redukční ventil s filtrem ¾ Spojuje technické přednosti redukčního ventilu a odlučovače vody s filtrem do jedné kompaktní konstrukce ¾ Vysoká funkční spolehlivost díky regulaci tlaku pomocí pístu ¾ Montáž nezávisle na směru průtoku díky možnosti oboustranné montáže manometru Nastavovací Regulační Sériově knoflík s aretací rozsah 0 12 bar s manometrem a filtrační vložkou do 20 µm Objednací Objemový proud (l/min) řipojovací závit Obsah nádoby na kondenzát (cm³) Rozměry (Š H V) bez DH vč. DH FDM 1/4 W D G 1/4"i 10 42x42x , ,46 FDM 3/8 W D G 3/8"i 45 60x60x , ,63 FDM 1/2 W D G 1/2"i 45 60x60x , ,13 FDM 3/4 W D G 3/4"i x80x , ,76 FDM 1 W D G 1"i x80x , , Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

80 Úpravné jednotky Olejový přimazávač ¾ lynulý optimální přísun oleje do nářadí díky jemné regulaci ¾ Optimální mazání i při nízkém tlaku a malém průtoku vzduchu díky rovnoměrnému nastavení přívodu oleje podle průtoku vzduchu ¾ Jako úpravný stupeň za redukčním ventilem s filtrem Objednací řipojovací závit Obsah olejové nádobky (cm³) Rozměry (Š H V) bez DH vč. DH N 1/4 W D G 1/4"i 50 42x42x , ,80 N 3/8 W D G 3/8"i x60x , ,91 N 1/2 W D G 1/2"i x60x , ,98 N 3/4 W D G 3/4"i x80x , ,88 N 1 W D G 1"i x80x , ,87 ¾ Ihned připravené k použití díky kompletně sestavené úpravné jednotce, tvořené redukčním ventilem s filtrem a olejovým přimazávačem (2násobná filtrační jednotka) nebo odlučovačem vody s filtrem, redukčním ventilem a olejovým přimazávačem (3násobná filtrační jednotka) ¾ Vysoká funkční spolehlivost díky regulaci tlaku pomocí pístu Nastavovací knoflík s aretací Regulační rozsah 0 12 bar Sériově s manometrem a filtrační vložkou do 20 µm Filtrační jednotky 2 Úprava stlačeného vzduchu Objednací Objemový proud (l/min) provedení řipojovací závit Rozměry (Š H V) bez DH vč. DH WE 2-fach 1/4 W D dílná G 1/4"i 84x42x , ,46 WE 2-fach 3/8 W D dílná G 3/8"i 120x60x , ,77 WE 2-fach 1/2 W D dílná G 1/2"i 120x60x , ,20 WE 2-fach 3/4 W D dílná G 3/4"i 160x80x , ,58 WE 2-fach 1 W D dílná G 1"i 160x80x , ,58 WE 3-fach 1/4 W D dílná G 1/4"i 126x42x , ,65 WE 3-fach 3/8 W D dílná G 3/8"i 180x60x , ,44 WE 3-fach 1/2 W D dílná G 1/2"i 180x60x , ,96 WE 3-fach 3/4 W D dílná G 3/4"i 320x80x , ,15 WE 3-fach 1 W D dílná G 1"i 320x80x , ,41 Filtrační vložka Objednací bez DH vč. DH FE-FDM 1/4 W G ,00 320,65 FE-FDM 3/8-1/2 W G ,00 418,66 FE-FDM 3/4-1 W G ,00 582,01 ¾ ro úpravné jednotky do 20 µm Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 103

81 Úpravné jednotky Úhlové upevnění ¾ K jednoduchému a rychlému upevnění na stěnu Objednací bez DH vč. DH WKB-WE 1/4 B ,00 163,35 WKB-WE3/8-1/2 B ,00 237,16 WKB-WE3/4-1 B ,00 538,45 Demontážní klíč ¾ K otevření nádobky na kondenzát a olej Objednací bez DH vč. DH DSL-WE B ,00 147, Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

82 Filtrační jednotky ¾ Maximální kvalita stlačeného vzduchu speciálně pro aplikace, při kterých je vyžadována vysoká kvalita stlačeného vzduchu (např. lakování). Teplotní rozsah +5 C až +40 C ¾ Snadné vyprázdnění nádobky na zachycování nečistot díky rychloodvzdušňovacímu ventilu Aretovatelný Možnost racovní Vysoce výkonná filtrační jednotka nastavovací knoflík s jemným nastavením připojení 2 odvodů stlačeného vzduchu rozsah 1,5 12 bar Sériově s manometrem, filtrační vložkou předfiltru 40 μm, filtrační vložkou mikrofiltru 0,01 μm, filtrem s aktivním uhlím s účinností odlučování 0,005 mg/m³ (pouze 3násobné provedení) Objednací provedení Vstup vzduchu ¾ K dodatečné montáži na 2-dílnou filtrační jednotku (kg) Rozměry (Š H V) bez DH vč. DH FDM/FF 1/2 D dílná G 1/2" 2,5 183x124x , ,73 FDM/FF/AF 1/2 D dílná G 1/2" 3,5 264x124x , ,94 ¾ Dosažení nejlepší kvality stlačeného vzduchu díky odloučení olejových par, pachových a chuťových látek Filtr s aktivním uhlím 2 Úprava stlačeného vzduchu Objednací Vstup vzduchu (kg) Rozměry (Š H V) bez DH vč. DH AF 1/2 D G 1/2" 1 70x63x , ,99 Filtry Objednací bez DH vč. DH F-FF 1/2 B , ,59 F-AF 1/2 B , ,84 Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 105

83 AirMaster Výkonné šroubové kompresory s pohonem klínovým řemenem, přímým pohonem nebo pohonem s převodovkou! 1 Výroba stlačeného vzduchu Úspora času a nákladů při provádění údržby díky snadno přístupným komponentům, které vyžadují údržbu Snadno ovladatelné řídící jednotky: AIR ENERGY CONTROL 3 S kontrolou směru otáčení, ukazatelem provozních hodin, servisními hlášeními, hodinami zatížení atd. Komfortní řízení: AIR ENERGY CONTROL 3+ S komfortním displejem, kontrolou směru otáčení, ukazatelem provozních hodin, plánem údržby, servisními hlášeními, hodinami zatížení atd. (u šroubových kompresorů s frekvenčním měničem) Volitelný pohon Ať už osvědčený pohon klínovým řemenem, hospodárný přímý pohon nebo pohon s převodovkou s dlouhou životností v centru pozornosti je vždy jedno: co nejvyšší výkon! Zabránění drahým škodám při spuštění díky integrované kontrole směru otáčení rostorově úsporná instalace díky kompaktním rozměrům Nízká hlučnost díky zvukově izolované skříni říklad: AM B 7-10 Řešení pro permanentní potřebu stlačeného vzduchu, např. při lakování nebo v průmyslové oblasti. Šroubové kompresory AirMaster přesvědčují svou velice nenáročnou údržbou, tichým chodem a mimořádně vysokým komfortem obsluhy díky přehlednému a lehce srozumitelnému ovládán. 63

84 Stacionární šroubové kompresory AirMaster rofessional Solo Nové ¾ Jednoduchá obsluha díky regulaci start-stop ¾ Minimální nároky na prostor díky kompaktním rozměrům ¾ Snadno přístupné komponenty, které vyžadují údržbu, šetří Váš čas a náklady při provádění údržby ¾ Dokonale izolovaná skříň snižuje hlučnost kompresoru ¾ Jednoduché odvedení odpadního vzduchu díky odvodu odpadního vzduchu nahoru Šroubový S blok s dlouhou životností, poháněný klínovým řemenem počitadlem provozních hodin rofessional Objednací Tlak (bar) Objemový proud (l/min) 2) Napětí (V) říkon motoru (kw) (kg) Hlučnost [db(a)] 1) Odvod vzduchu 1) Hladina akustického tlaku LpA1 podle normy DIN EN ISO 2151 a EN ISO 9614/2 2) Max. objemový proud při pracovním tlaku podle normy ISO 1217 říloha C Rozměry (Š H V) bez DH AM B 4-10 H /4" cena na vyžádání vč. DH Tip Šroubové kompresory se často používají nesprávně, např. v přerušovaném provozu. Nechte si vždy poradit našimi odborníky ze společnosti Schneider Bohemia přímo u Vás. 64 Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

85 Stacionární šroubové kompresory Nové ¾ Jednoduchá obsluha a komfortní ovládání díky srozumitelnému elektronickému řízení ¾ Minimální nároky na prostor díky kompaktním rozměrům ¾ Snadno přístupné komponenty, které vyžadují údržbu, šetří Váš čas a náklady při provádění údržby ¾ Dokonale izolovaná skříň snižuje hlučnost kompresoru ¾ Jednoduché odvedení odpadního vzduchu díky odvodu odpadního vzduchu nahoru ¾ Integrovaná kontrola směru otáčení zabrání značným škodám při uvádění do provozu Šroubový blok s dlouhou životností, poháněný klínovým řemenem Elektronická řídící jednotka AIR ENERGIE CONTROL 3 s kontrolou směru otáček, ukazatelem provozních hodin, servisními hlášeními, hodinami zatížení atd. AirMaster rofessional Solo 1 Výroba stlačeného vzduchu rofessional Objednací Tlak (bar) Objemový proud (l/min) 2) Napětí (V) říkon motoru (kw) (kg) Hlučnost [db(a)] 1) Odvod vzduchu 1) Hladina akustického tlaku LpA1 podle normy DIN EN ISO 2151 a EN ISO 9614/2 2) Max. objemový proud při pracovním tlaku podle normy ISO 1217 říloha C Rozměry (Š H V) bez DH AM B 5-8 H , /4" 1.100x690x1.100 cena na vyžádání AM B 5-10 H , /4" 1.100x690x1.100 cena na vyžádání AM B 5-13 H , /4" 1.100x690x1.100 cena na vyžádání AM B 7-8 H , /4" 1.100x690x1.100 cena na vyžádání AM B 7-10 H , /4" 1.100x690x1.100 cena na vyžádání AM B 7-13 H , /4" 1.100x690x1.100 cena na vyžádání AM B 11-8 H /4" 1.100x690x1.100 cena na vyžádání AM B H /4" 1.100x690x1.100 cena na vyžádání AM B H /4" 1.100x690x1.100 cena na vyžádání AM B 15-8 H /4" 1.100x690x1.100 cena na vyžádání AM B H /4" 1.100x690x1.100 cena na vyžádání AM B H /4" 1.100x690x1.100 cena na vyžádání AM B 18-8 H , " 1.210x810x1.220 cena na vyžádání AM B H , " 1.210x810x1.220 cena na vyžádání AM B H , " 1.210x810x1.220 cena na vyžádání AM B 22-8 H " 1.210x810x1.220 cena na vyžádání AM B H " 1.210x810x1.220 cena na vyžádání AM B H " 1.210x810x1.220 cena na vyžádání AM B 30-8 H /2" 1.247x1.060x1.630 cena na vyžádání AM B H /2" 1.247x1.060x1.630 cena na vyžádání AM B H /2" 1.247x1.060x1.630 cena na vyžádání AM B 37-8 H /2" 1.247x1.060x1.630 cena na vyžádání AM B H /2" 1.247x1.060x1.630 cena na vyžádání AM B H /2" 1.247x1.060x1.630 cena na vyžádání AM B 45-8 H /2" 1.247x1.060x1.630 cena na vyžádání AM B H /2" 1.247x1.060x1.630 cena na vyžádání AM B H /2" 1.247x1.060x1.630 cena na vyžádání AM B 55-8 H " 1.420x1.060x1.630 cena na vyžádání AM B H " 1.420x1.060x1.630 cena na vyžádání AM B H " 1.420x1.060x1.630 cena na vyžádání AM B 75-8 H " 1.660x1.060x1.630 cena na vyžádání AM B H " 1.660x1.060x1.630 cena na vyžádání AM B H " 1.660x1.060x1.630 cena na vyžádání vč. DH Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 65

86 Stacionární šroubové kompresory AirMaster rofessional s kondenzační sušičkou (integrovaná) Nové ¾ Integrovaná kondenzační sušička zajišťuje optimální provozní podmínky díky suchému stlačenému vzduchu ¾ Jednoduchá obsluha a pohodlné ovládání díky srozumitelnému elektronickému řízení ¾ Minimální nároky na prostor díky kompaktním rozměrům ¾ Snadno přístupné komponenty, které vyžadují údržbu, šetří Váš čas a náklady při provádění údržby ¾ Dokonale izolovaná skříň snižuje hlučnost kompresoru ¾ Jednoduché odvedení odpadního vzduchu díky odvodu odpadního vzduchu nahoru ¾ Integrovaná kontrola směru otáčení zabrání značným škodám při uvádění do provozu rofessional Šroubový blok s dlouhou životností, poháněný klínovým řemenem Elektronická řídící jednotka AIR ENERGIE CONTROL 3 s kontrolou směru otáček, ukazatelem provozních hodin, servisními hlášeními, hodinami zatížení atd. S integrovanou kondenzační sušičkou Objednací Tlak (bar) Objemový proud (l/min) 2) Napětí (V) říkon motoru (kw) (kg) Hlučnost [db(a)] 1) Odvod vzduchu 1) Hladina akustického tlaku LpA1 podle normy DIN EN ISO 2151 a EN ISO 9614/2 2) Max. objemový proud při pracovním tlaku podle normy ISO 1217 říloha C Rozměry (Š H V) bez DH AM B 5-8 XDK H , /4" 1.100x690x1.100 cena na vyžádání AM B 5-10 XDK H , /4" 1.100x690x1.100 cena na vyžádání AM B 5-13 XDK H , /4" 1.100x690x1.100 cena na vyžádání AM B 7-8 XDK H , /4" 1.100x690x1.100 cena na vyžádání AM B 7-10 XDK H , /4" 1.100x690x1.100 cena na vyžádání AM B 7-13 XDK H , /4" 1.100x690x1.100 cena na vyžádání vč. DH Tip Šroubové kompresory s integrovanou kondenzační sušičkou šetří místo a zaručují vysokou kvalitu vzduchu. 66 Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

87 Stacionární šroubové kompresory Nové ¾ Jednoduchá obsluha díky regulaci start-stop ¾ Minimální nároky na prostor díky kompaktním rozměrům ¾ Snadno přístupné komponenty, které vyžadují údržbu, šetří Váš čas a náklady při provádění údržby ¾ Dokonale izolovaná skříň snižuje hlučnost kompresoru ¾ Jednoduché odvedení odpadního vzduchu díky odvodu odpadního vzduchu nahoru AirMaster rofessional na vzdušníku 1 Výroba stlačeného vzduchu Šroubový blok s dlouhou životností, poháněný klínovým řemenem S počitadlem provozních hodin rofessional Objednací Tlak (bar) Objemový proud (l/min) 2) Napětí (V) říkon motoru (kw) (kg) Hlučnost [db(a)] 1) Odvod vzduchu 1) Hladina akustického tlaku LpA1 podle normy DIN EN ISO 2151 a EN ISO 9614/2 2) Max. objemový proud při pracovním tlaku podle normy ISO 1217 říloha C Rozměry (Š H V) bez DH AM B XB H /4" 1.498x582x1.340 cena na vyžádání vč. DH Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 67

88 Stacionární šroubové kompresory AirMaster rofessional na vzdušníku Nové ¾ Jednoduchá obsluha a pohodlné ovládání díky srozumitelnému elektronickému řízení ¾ Minimální nároky na prostor díky kompaktním rozměrům ¾ Snadno přístupné komponenty, které vyžadují údržbu, šetří Váš čas a náklady při provádění údržby ¾ Dokonale izolovaná skříň snižuje hlučnost kompresoru ¾ Jednoduché odvedení odpadního vzduchu díky odvodu odpadního vzduchu nahoru ¾ Integrovaná kontrola směru otáčení zabrání značným škodám při uvádění do provozu Šroubový blok s dlouhou životností, poháněný klínovým řemenem Elektronická řídící jednotka AIR ENERGIE CONTROL 3 s kontrolou směru otáček, ukazatelem provozních hodin, servisními hlášeními, hodinami zatížení atd. rofessional Objednací Tlak (bar) Objemový proud (l/min) 2) Napětí (V) říkon motoru (kw) (kg) Hlučnost [db(a)] 1) Odvod vzduchu Rozměry (Š H V) bez DH AM B XB H , /4" 1.550x690x1.560 cena na vyžádání AM B XB H , /4" 1.950x690x1.700 cena na vyžádání AM B XB H , /4" 1.550x690x1.560 cena na vyžádání AM B XB H , /4" 1.950x690x1.700 cena na vyžádání AM B XB H , /4" 1.550x690x1.560 cena na vyžádání AM B XB H , /4" 1.950x690x1.700 cena na vyžádání AM B XB H , /4" 1.550x690x1.560 cena na vyžádání AM B XB H , /4" 1.950x690x1.700 cena na vyžádání 1) Hladina akustického tlaku LpA1 podle normy DIN EN ISO 2151 a EN ISO 9614/2 2) Max. objemový proud při pracovním tlaku podle normy ISO 1217 říloha C vč. DH Tip ři instalaci dbejte na vhodnou výšku prostoru. Nad šroubovými kompresory na jednom vzdušníku musí být dostatek místa, jinak může docházet k hromadění tepla. 68 Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

89 Stacionární šroubové kompresory Nové AirMaster rofessional s kondenzační sušičkou na vzdušníku ¾ Integrovaná kondenzační sušička zajišťuje optimální provozní podmínky díky suchému stlačenému vzduchu ¾ Jednoduchá obsluha díky regulaci start-stop ¾ Minimální nároky na prostor díky kompaktním rozměrům ¾ Snadno přístupné komponenty, které vyžadují údržbu, šetří Váš čas a náklady při provádění údržby ¾ Dokonale izolovaná skříň snižuje hlučnost kompresoru ¾ Jednoduché odvedení odpadního vzduchu díky odvodu odpadního vzduchu nahoru 1 Výroba stlačeného vzduchu Šroubový S S blok s dlouhou životností, poháněný klínovým řemenem počitadlem provozních hodin kondenzační sušičkou na vzdušníku rofessional Objednací Tlak (bar) Objemový proud (l/min) 2) Napětí (V) říkon motoru (kw) (kg) Hlučnost [db(a)] 1) Odvod vzduchu 1) Hladina akustického tlaku LpA1 podle normy DIN EN ISO 2151 a EN ISO 9614/2 2) Max. objemový proud při pracovním tlaku podle normy ISO 1217 říloha C Rozměry (Š H V) bez DH AM B XBDK H /4" 1.498x582x1.340 cena na vyžádání vč. DH Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 69

90 Stacionární šroubové kompresory AirMaster rofessional s kondenzační sušičkou na vzdušníku Nové ¾ Integrovaná kondenzační sušička zajišťuje optimální provozní podmínky díky suchému stlačenému vzduchu ¾ Minimální nároky na prostor díky kompaktním rozměrům ¾ Snadno přístupné komponenty, které vyžadují údržbu, šetří Váš čas a náklady při provádění údržby ¾ Dokonale izolovaná skříň snižuje hlučnost kompresoru ¾ Jednoduché odvedení odpadního vzduchu díky odvodu odpadního vzduchu nahoru ¾ Integrovaná kontrola směru otáčení zabrání značným škodám při uvádění do provozu rofessional Šroubový blok s dlouhou životností, poháněný klínovým řemenem Elektronická řídící jednotka AIR ENERGIE CONTROL 3 s kontrolou směru otáček, ukazatelem provozních hodin, servisními hlášeními, hodinami zatížení atd. S kondenzační sušičkou na vzdušníku Objednací Tlak (bar) Objemový proud (l/min) 2) Napětí (V) říkon motoru (kw) (kg) Hlučnost [db(a)] 1) Odvod vzduchu 1) Hladina akustického tlaku LpA1 podle normy DIN EN ISO 2151 a EN ISO 9614/2 2) Max. objemový proud při pracovním tlaku podle normy ISO 1217 říloha C Rozměry (Š H V) bez DH AM B XBDK H , /4" 1.550x690x1.560 cena na vyžádání AM B XBDK H , /4" 1.950x690x1.700 cena na vyžádání AM B XBDK H , /4" 1.550x690x1.560 cena na vyžádání AM B XBDK H , /4" 1.950x690x1.700 cena na vyžádání AM B XBDK H , /4" 1.550x690x1.560 cena na vyžádání AM B XBDK H , /4" 1.950x690x1.700 cena na vyžádání AM B XBDK H , /4" 1.550x690x1.560 cena na vyžádání AM B XBDK H , /4" 1.950x690x1.700 cena na vyžádání AM B XBDK H /4" 1.950x690x1.700 cena na vyžádání AM B XBDK H /4" 1.950x690x1.700 cena na vyžádání AM B XBDK H /4" 1.950x690x1.700 cena na vyžádání AM B XBDK H /4" 1.950x690x1.700 cena na vyžádání AM B XBDK H /4" 1.950x690x1.700 cena na vyžádání AM B XBDK H /4" 1.950x690x1.700 cena na vyžádání vč. DH Tip Šroubové kompresory s integrovanou kondenzační sušičkou na vzdušníku mimořádně šetří místo a zaručují vysokou kvalitu vzduchu. 70 Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

91 Stacionární šroubové kompresory Nové ¾ Optimální přizpůsobení skutečné spotřebě vzduchu díky regulaci otáček ¾ Jednoduchá obsluha a pohodlné ovládání díky srozumitelnému elektronickému řízení ¾ Minimální nároky na prostor díky kompaktním rozměrům ¾ Snadno přístupné komponenty, které vyžadují údržbu, šetří Váš čas a náklady při provádění údržby ¾ Dokonale izolovaná skříň snižuje hlučnost kompresoru ¾ Jednoduché odvedení odpadního vzduchu díky odvodu odpadního vzduchu nahoru ¾ Integrovaná kontrola směru otáčení zabrání značným škodám při uvádění do provozu AirMaster s frekvenčním měničem 1 Výroba stlačeného vzduchu římo poháněné šroubové bloky s dlouhou životností Maximální komfort obsluhy díky elektronické řídící jednotce AIR ENERGIE CONTROL 3+ s kontrolou směru otáčení, ukazatelem provozních hodin, plánem údržby, servisními hlášeními, hodinami zatížení atd. Variable Speed Objednací Tlak (bar) Objemový proud (l/min) 2) Napětí (V) říkon motoru (kw) (kg) Hlučnost [db(a)] 1) Odvod vzduchu 1) Hladina akustického tlaku LpA1 podle normy DIN EN ISO 2151 a EN ISO 9614/2 2) Max. objemový proud při pracovním tlaku podle normy ISO 1217 říloha C Rozměry (Š H V) bez DH AM D 7-13 XVS H , /4" 1.165x655x1.045 cena na vyžádání AM D XVS H /4" 1.165x655x1.045 cena na vyžádání AM D XVS H /4" 1.165x655x1.045 cena na vyžádání AM G XVS H , " 1.400x780x1.555 cena na vyžádání AM D XVS H " 1.400x780x1.555 cena na vyžádání AM D XVS H /4" 1.320x830x1.555 cena na vyžádání AM D XVS H /4" 1.320x830x1.555 cena na vyžádání AM B XVS H /2" 1.420x1.060x1.630 cena na vyžádání vč. DH BAFA BAFA BAFA BAFA BAFA Tip Šroubové kompresory s regulací otáček mohou při kolísavé spotřebě stlačeného vzduchu ušetřit až 30 % energie. Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 71

92 Stacionární šroubové kompresory AirMaster lus Nové ¾ Maximálně hospodárné díky efektivnímu a na údržbu nenáročnému pohonu s převodovkou ¾ Jednoduchá obsluha a pohodlné ovládání díky srozumitelnému elektronickému řízení ¾ Minimální nároky na prostor díky kompaktním rozměrům ¾ Snadno přístupné komponenty, které vyžadují údržbu, šetří Váš čas a náklady při provádění údržby ¾ Dokonale izolovaná skříň snižuje hlučnost kompresoru ¾ Jednoduché odvedení odpadního vzduchu díky odvodu odpadního vzduchu nahoru ¾ Integrovaná kontrola směru otáčení zabrání značným škodám při uvádění do provozu Variable Speed římo poháněné šroubové bloky s dlouhou životností Maximální komfort obsluhy díky elektronické řídící jednotce AIR ENERGIE CONTROL 3 s kontrolou směru otáček, ukazatelem provozních hodin, servisními hlášeními, hodinami zatížení atd. Objednací Tlak (bar) Objemový proud (l/min) 2) Napětí (V) říkon motoru (kw) (kg) Hlučnost [db(a)] 1) Odvod vzduchu 1) Hladina akustického tlaku LpA1 podle normy DIN EN ISO 2151 a EN ISO 9614/2 2) Max. objemový proud při pracovním tlaku podle normy ISO 1217 říloha C Rozměry (Š H V) bez DH AM G 11-8 H /4" 1.400x780x1.555 cena na vyžádání AM G H /4" 1.400x780x1.555 cena na vyžádání AM G H /4" 1.400x780x1.555 cena na vyžádání AM G 15-8 H /4" 1.400x780x1.555 cena na vyžádání AM G H /4" 1.400x780x1.555 cena na vyžádání AM G H /4" 1.400x780x1.555 cena na vyžádání AM G 18-8 H , " 1.400x780x1.555 cena na vyžádání AM G H , " 1.400x780x1.555 cena na vyžádání AM G H , " 1.400x780x1.555 cena na vyžádání AM G 22-8 H , " 1.320x830x1.555 cena na vyžádání AM G H " 1.320x830x1.555 cena na vyžádání AM G H " 1.320x830x1.555 cena na vyžádání AM G 30-8 H /4" 1.320x830x1.555 cena na vyžádání AM G H /4" 1.320x830x1.555 cena na vyžádání AM G H /4" 1.320x830x1.555 cena na vyžádání vč. DH BAFA BAFA BAFA BAFA BAFA BAFA Tip Síly kompresoru a převodovky působí proti sobě. roto je tento pohon extrémně šetrný k ložiskům! 72 Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

93 říslušenství kompresorů pro každou potřebu 1 Výroba stlačeného vzduchu říslušenství pro rozšíření, řízení, údržbu a opravy stacionárních šroubových kompresorů: vzdušníky, řízení Airleader, přepínací zařízení, přepínač hvězda-trojúhelník, oleje atd. 73

94 říslušenství ke kompresorům říslušenství pro stacionární pístové a šroubové kompresory Tlaková nádoba stojatá ¾ Stojaté vzdušníky ¾ Snadná inspekce vzdušníku s úsporou nákladů díky kontrolním otvorům pro prohlídku ¾ Záruka 15 let na vzdušník proti prorezavění Objednací Tlak (bar) Objem vzdušníku (l) Sada armatur ovrchová úprava (kg) Odvod vzduchu Rozměry (Š H V) bez DH BH-VZBA H x povlakovaný 38 G 1/2" 520x400x , ,32 BH-VZBA H x povlakovaný 95 G 3/4" 780x850x , ,91 BH-VZB H povlakovaný 120 G 1" 750x850x , ,43 BH-VZBA H x povlakovaný 130 G 1" 850x830x , ,67 BH-VZ H pozinkovaný 210 G 1" 830x860x , ,27 BH-VZ H pozinkovaný 290 G 1" 880x890x , ,13 BH-VZ H pozinkovaný 515 G 2" 1.160x1260x , ,50 BH-VZ H pozinkovaný 740 G 2" 1.250x1350x , ,16 BH-VZBA H x povlakovaný 125 G 3/4" 850x830x , ,72 BH-VZB H povlakovaný 175 G 1" 750x850x , ,86 BH-VZBA H x povlakovaný 165 G 1" 850x830x , ,64 BH-VZ H pozinkovaný 265 G 1" 830x860x , ,57 BH-VZ H pozinkovaný 330 G 1" 880x890x , ,04 BH-VZ H pozinkovaný 600 G 2" 1.160x1260x , ,40 BH-VZ H pozinkovaný 810 G 2" 1.250x1.350x , ,06 vč. DH Tlaková nádoba ležatá - bez armatur ¾ Ležaté vzdušníky bez armatur ¾ Snadná inspekce vzdušníku s úsporou nákladů díky kontrolním otvorům pro prohlídku ¾ Záruka 15 let na vzdušník proti prorezavění Objednací Tlak (bar) Objem vzdušníku (l) ovrchová úprava (kg) Odvod vzduchu Rozměry (Š H V) bez DH BH-HB G povlakovaný 10,5 G 1/2" 650x210x , ,73 BH-HZB G povlakovaný 33,14 G 1/2" 1.030x340x , ,83 BH-HZ G povlakovaný 130 G 3/4" 797x1.870x , ,20 BH-HZ G povlakovaný 150 G 3/4" 797x1.870x , ,66 BH-HZ H pozinkovaný 210 G 1" 1.880x750x , ,30 BH-HZ H pozinkovaný 265 G 1" 1.880x750x , ,23 BH-HZ H pozinkovaný 280 G 1" 2.150x800x , ,61 BH-HZ H pozinkovaný 330 G 1" 2.150x800x , ,04 BH-HZ H pozinkovaný 490 G 2" 2.170x1150x , ,26 BH-HZ H pozinkovaný 600 G 2" 2.170x1150x , ,03 vč. DH 74 Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

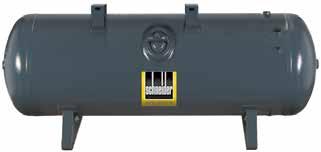

95 říslušenství ke kompresorům ¾ ro vzdušníky ¾ Obsahuje: manometr, pojistný ventil, zkušební příruba, kulový kohout, odvod kondenzátu včetně kulového kohoutu Mini, různá šroubení a upevňovací prvky Objednací Konstrukce ¾ AMS-B-H: pro ležaté (horizontální) vzdušníky ¾ AMS-B-V: pro stojaté (vertikální) vzdušníky Tlak (bar) Odvod vzduchu bez DH vč. DH AMS-B-H B Ležaté vzdušníky 11 2 x 1"i 3.666, ,86 AMS-B-H B Ležaté vzdušníky 16 2 x 1"i 3.666, ,86 AMS-B-H B Ležaté vzdušníky 11 2 x 1"i 5.226, ,46 AMS-B-H B Ležaté vzdušníky 16 2 x 1"i 6.630, ,30 AMS-B-H B Ležaté vzdušníky 11 2 x 1"i 4.913, ,73 AMS-B-V B Stojaté vzdušníky 11 2 x 1"i 3.952, ,92 AMS-B-V B Stojaté vzdušníky 16 2 x 1"i 4.212, ,52 AMS-B-V B Stojaté vzdušníky 11 2 x 1"i 4.913, ,73 AMS-B-V B Stojaté vzdušníky 16 2 x 1"i 6.370, ,70 AMS-B-V B Stojaté vzdušníky 11 2 x 1"i 4.535, ,35 AMS-B-V B Stojaté vzdušníky 16 2 x 1"i 5.375, ,75 AMS-B-V B Stojaté vzdušníky 11 2 x 2"i 5.993, ,53 AMS-B-V B Stojaté vzdušníky 16 2 x 2"i 7.488, ,48 AMS-B-V B Stojaté vzdušníky 11 2 x 2"i 6.630, ,30 Sady armatur 1 Výroba stlačeného vzduchu ¾ ro bezpečné ustavení kompresoru a vzdušníku Silentbloky Objednací růměr (mm) Velikost Závit Jednotka balení (ks) bez DH vč. DH GSE 40 L 1/4 B M 8 jednostranný 4 447,00 540,87 GSE 40 L2 /4 B M 8 oboustranný 4 575,00 695,75 GSE 70 L 1/4 B M 12 jednostranný 4 987, ,27 GSE 75 L2 /4 B M 12 oboustranný , ,68 GSE 100 S1 /3 B M 12 jednostranný , ,85 GSE 100 S2 /3 B M 12 oboustranný , ,14 GSE 100 L 1/4 B M 12 jednostranný , ,67 GSE 100 L2 /4 B M 12 oboustranný , ,49 řepínač hvězda-trojúhelník Objednací bez DH vč. DH SDS 5,5 B , ,94 SDS 7,5 B , ,94 SDS 11 B , ,99 ¾ Kompletně vybavený kabeláží a připravený k zapojení ¾ Vysoká provozní spolehlivost díky integrované ochraně motoru a pojistce proti podpětí ¾ Zjednodušené připojení vypínacího popř. rozběhového odlehčení díky integrovanému řízení magnetického ventilu Uzamykatelný hlavní spínač s funkcí nouzového vypnutí Stabilní ocelová konstrukce s krytím I 54 Včetně počítadla provozních hodin Elektrické připojení 400 V/50 Hz (třífázový proud) Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 75

96 říslušenství ke kompresorům GLW-SGSD 17 GLW 4 ¾ rodloužená životnost několika kompresorů díky elektronicky řízenému vytížení agregátů ¾ Možnost rozšíření zařízení připojením energeticky úsporného systému a elektrického kulového kohoutu ¾ Vysoká flexibilita řízení kompresorů díky možnosti připojení externího spínače Displej s ovládáním 3 tlačítky Bezpotenciální kontakt pro hlášení poruch Rozsah dodávky s počítadlem provozních hodin, ale bez ochrany motoru a odvzdušněním při rozběhu (odvzdušnění při rozběhu AE4 je třeba objednat zvlášť) ro 2 pístové kompresory 3 / 4 kw s provozem přes tlakový spínač (bez stykače) Až pro 4 kompresory (šroubové a pístové od 3 kw se silovými stykači volně kombinovatelné) pro rozdělení základní a navýšené spotřeby stlačeného vzduchu Displej s čitelným zobrazením textu a hodinami reálného času Funkce spínacích hodin až se 6 programy Vyrovnání provozních hodin cenová úspora při údržbě Kontrola tlaku s opožděným zapnutím kompresorů Objednací očet kompresorů (ks) Napětí (V) Frekvence (Hz) bez DH GLW-SGSD 17 B , ,90 GLW 4 B , ,40 vč. DH Tip Také v sortimentu: Ovládejte až 16 šroubových kompresorů pomocí řízení Airleader v závislosti na spotřebě. Kontaktujte nás. Rádi vám poradíme! 76 Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

97 říslušenství ke kompresorům ESAR 3/4 M Kulový Spínací S ¾ Díky uzavření rozvodu stlačeného vzduchu se sníží náklady na energii ¾ rodloužení životnosti tlakového zařízení pomalým otevíráním kulového kohoutu ¾ Výborně se hodí pro jednoduché řídící úkoly kohout z poniklované mosazi, pochromovaná tvrzená koule s teflonovým těsněním skříň 230 V (zapnutí/vypnutí přívodu stlačeného vzduchu) manuálním ovládáním a kontrolkou ro automatický provoz pomocí časového spínače ESAR 3/4 A 1 Výroba stlačeného vzduchu Objednací rovedení Napětí (V) Frekvence (Hz) bez DH ESAR G3/4 M B manuální , ,05 ESAR 3/4 A B automatický , ,26 ESAR 1 M B manuální , ,70 ESAR G1 A B automatický , ,16 ESAR 1 1/4 M B manuální , ,95 ESAR G1 1/4 A B automatický , ,60 ESAR 1 1/2 M B manuální , ,31 ESAR G 1 1/2 A B automatický , ,98 ESAR 2 M B manuální , ,55 ESAR G 2 A B automatický , ,16 vč. DH Další technické ukazatele: Spínací skříň 230 V (zapnutí/vypnutí přívodu stlačeného vzduchu) Tip Ušetřete náklady na energii díky zařízení ESAR zabráníte chodu kompresoru bez užitku, např. v noci! Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 77

98 říslušenství ke kompresorům Kulový kohout Mini ¾ K instalaci před odvaděč kondenzátu. Můžete tak provádět údržbu během provozu Objednací rovedení Jmenovitý tlak (bar) Vstup vzduchu Odvod vzduchu bez DH vč. DH KH-20 G1/4i x G1/4a G Mini 15 1/4"a 1/4"i 165,00 199,65 KH-G 3/8ixG 3/8a E Mini 15 3/8"a 3/8"i 130,00 157,30 KH-G 3/8ixG 3/8i E Mini 15 3/8"i 3/8"i 136,00 164,56 KH-20 G1/2i x G1/2a G Mini 15 1/2"a 1/2"i 216,00 261,36 Kulový kohout Objednací rovedení Jmenovitý tlak (bar) Vstup vzduchu Odvod vzduchu bez DH vč. DH KH-NI-40 G3/8i E AD 40 3/8"i 3/8"i 147,00 177,87 KH-NI-40 G1/2i E AD 40 1/2"i 1/2"i 177,00 214,17 KH-NI-16 G1/2a x G1/2i E AD 16 1/2"a 1/2"i 199,00 240,79 KH-NI-40 G3/4i E AD 40 3/4"i 3/4"i 237,00 286,77 KH-NI-16 G3/4a x G3/4i E AD 16 3/4"a 3/4"i 238,00 287,98 KH-NI-40 G1i E AD 30 1"i 1"i 334,00 404,14 KH-NI-25 G 1 1/4i G CE /4"i 1 1/4"i 619,00 748,99 KH-NI-40 G1 1/2i E AD /2"i 1 1/2"i 749,00 906,29 KH-NI-40 G2i E AD 20 2"i 2"i 1.248, ,08 ropojovací hadice Objednací Tlak (bar) řipojení vzduchu Délka (mm) bez DH vč. DH VSL 1/2-800 B x 1/2"a , ,49 VSL 1/ B x 1/2"a , ,14 VSL 1/ B x 1/2"a , ,05 VSL 3/4-800 B x 3/4"a , ,15 VSL 3/ B x 3/4"a , ,88 VSL 3/ B x 3/4"a , ,58 VSL B x 1"a , ,06 VSL B x 1"a , ,87 VSL B x 1"a , ,19 VSL 1 1/ B x 1 1/4"a , ,82 VSL 1 1/ B x 1 1/2"a , ,84 78 Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

99 říslušenství ke kompresorům Objednací rovedení Snížení hluku [db(a)] řipojení bez DH vč. DH SD-SMK-G1/8a E Slinutý kov krátký 13 1/8"a 57,50 69,58 SD-SMK-G1/4a E Slinutý kov krátký 13 1/4"a 81,00 98,01 SD-SMK-G3/8a E Slinutý kov krátký 13 3/8"a 133,00 160,93 SD-SMK-G1/2a E Slinutý kov krátký 13 1/2"a 185,00 223,85 SD-SMK-G3/4a E Slinutý kov krátký 13 3/4"a 364,00 440,44 SD-SMK-G1a E Slinutý kov krátký 13 1"a 468,00 566,28 SD-SML-M5a E Slinutý kov dlouhý 16 M5a 75,50 91,36 SD-SML-G1/8a E Slinutý kov dlouhý 16 1/8"a 88,50 107,09 SD-SML-G1/4a E Slinutý kov dlouhý 16 1/4"a 120,00 145,20 SD-SML-G3/8a E Slinutý kov dlouhý 16 3/8"a 172,00 208,12 SD-SML-G1/2a E Slinutý kov dlouhý 16 1/2"a 234,00 283,14 SD-SE-M5a E orézně slinutý E M5a 94,00 113,74 SD-SE-G1/8a E orézně slinutý E /8"a 112,00 135,52 SD-SE-G3/8a E orézně slinutý E /8"a 167,00 202,07 SD-SE-G1/2a E orézně slinutý E /2"a 198,00 239,58 SD-SE-G3/4a E orézně slinutý E /4"a 695,00 840,95 SD-SE-G1/2a E Slinutý polyetylen /2"a 695,00 840,95 SD-SE-G3/4a E Slinutý polyetylen /4"a 1.287, ,27 SD-SE-G1a E Slinutý polyetylen "a 1.997, ,37 Tlumič hluku 1 Výroba stlačeného vzduchu Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 79

100 říslušenství ke kompresorům říslušenství k mobilním a stacionárním pístovým kompresorům ojistný ventil Objednací rovedení Jmenovitý tlak (bar) řipojení Objemový proud (l/min) bez DH vč. DH SV-G1/4a-8 bar G CE 8 1/4"a ,00 632,83 SV-G1/4a-11 bar E CE 11 1/4"a ,00 755,04 SV-G1/4a-16 bar E CE 16 1/4"a ,00 755,04 SV-G3/8a-11 bar E CE 11 3/8"a ,00 755,04 SV-G3/8a-16 bar E CE 16 3/8"a ,00 755,04 SV-G1/2a-11 bar E CE 11 1/2"a ,00 793,76 SV-G1/2a-16 bar E CE 16 1/2"a ,00 793,76 SV-G1/2a-11 bar E lný zdvih 11 1/2"a , ,66 SV-G1/2a-16 bar E lný zdvih 16 1/2"a , ,22 SV-G3/4a-11 bar E lný zdvih 11 3/4"a , ,20 Vypouštěcí ventil kondenzátu ¾ Mosaz poniklovaná ¾ Těsnicí O-kroužek v sedle ventilu ¾ Se šroubem s rýhovanou hlavou Objednací bez DH vč. DH KAV-G1/4a E ,00 135,52 KAV-G3/8a E ,00 157,30 KAV-G1/2a E ,00 160,93 Zpětný ventil ¾ Tvar T ¾ Těsnění Viton ¾ Oboustranný vnitřní závit ¾ Tlak až 16 bar ¾ Otevírací tlak 0,5 0,8 bar Objednací bez DH vč. DH RV-G1/2i E , ,65 Lapač nečistot ¾ Vhodné pro stlačený vzduch, vodu, netoxické plyny, neagresivní média ¾ Těsnění Viton ¾ Oboustranný vnitřní závit Objednací Tlak (bar) řipojení bez DH vč. DH SMF 2xG3/8i E /8"i 414,00 500,94 SMF 2xG1/2i E /2"i 414,00 500,94 Membránový tlakový spínač Objednací Napětí (V) Bez tepelné ochrany motoru S tepelnou ochranou motoru óly (ks) Rozsah jmenovitého proudu (A) řipojení Tlakový rozsah sepnutí (bar) bez DH vč. DH MDR 2-11 E x 2 G 1/4" 2,8-9, , ,73 80 Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

101 říslušenství ke kompresorům Objednací Napětí (V) Bez tepelné ochrany motoru S tepelnou ochranou motoru óly (ks) Rozsah jmenovitého proudu (A) řipojení Tlakový rozsah sepnutí (bar) Membránový tlakový spínač bez DH vč. DH MDR 2/11 SL F4 G x 2 G 1/4" 2,8-9, , ,73 MDR 4-16 E x 2 G 1/4" , ,38 MDR 3-11 E /400 x 3 G 1/2" 3-9, , ,85 MDR 3-16 E /400 x 3 G 1/2" , ,85 MDR 3-11-R 3/4 E /400 x 3 2,5-4 G 1/2" 3-9, , ,53 MDR 3-16-R3/4 E /400 x 3 2,5-4 G 1/2" , ,53 MDR 3-11-R 3/6,3 E /400 x 3 4,0-6,3 G 1/2" 3-9, , ,53 MDR 3-16-R3/6,3 E /400 x 3 4,0-6,3 G 1/2" , ,53 MDR 3-11-R3/10 E /400 x 3 6,3-10 G 1/2" 3-9, , ,46 MDR 3-16-R3/10 E /400 x 3 6,3-10 G 1/2" , ,46 1 Výroba stlačeného vzduchu Náhradní kryt Objednací rovedení ro tlakové spínače bez DH vč. DH EH 2 B Bez počitadla provozních hodin MDR 2 245,00 296,45 EH 4 B Bez počitadla provozních hodin MDR 4 245,00 296,45 EH 3 B Bez počitadla provozních hodin MDR 3 339,00 410,19 EH 3 S B Bez počitadla provozních hodin MDR 3 467,00 565,07 EH 5 B Bez počitadla provozních hodin MDR 5 269,00 325,49 EH 5 S B Bez počitadla provozních hodin MDR 5 366,00 442,86 EH 3SZ B S počitadlem provozních hodin MDR 3/ , ,35 ¾ K montáži na membránový tlakový spínač Odvzdušňovací ventil Objednací ro tlakové spínače bez DH vč. DH ELV 2 E MDR 2 253,00 306,13 ELV 4 E MDR 4 253,00 306,13 ELV3W E MDR 3 440,00 532,40 ELV2WS E MDR 2 305,00 369,05 ELV3WS E MDR 3 440,00 532,40 ELV 5 E MDR 5 474,00 573,54 ELV 2 WS/ očitadlo provozních hodin Objednací bez DH vč. DH BSZ B , ,63 ¾ Elektrické připojení 230 V/50 Hz (střídavý proud) Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 81

102 říslušenství ke kompresorům říslušenství ke stacionárním pístovým kompresorům Kryt se zvukovou izolací ¾ Odhlučněná skříň proti hluku umožňuje použití kompresoru přímo na pracovišti ¾ ro kompresory UniMaster STS / STL (4,0 kw) od roku výroby 2010 Objednací bez DH vč. DH SDH UNM ST 4,0 B , ,87 Odlehčení při rozběhu ¾ Nezbytné u kompresorů s příkonem 4 kw a rozběhem hvězda-trojúhelník Elektrické připojení 400 V/50 Hz (střídavý proud) Objednací bez DH vč. DH AE 4 B , ,22 AE AB678 B , ,44 Maziva/olej pro stacionární pístové kompresory ¾ Maziva/olej pro stacionární pístové kompresory Objednací Báze Velikost balení (l) kompresoru Chování při rozběhu za studena Teplotní odolnost Usazování zbytků Životnost Odlučování vody bez DH OEMIN-Kolben-stat 3,0 B minerální 3.00 íst ,00 948,64 OESYN-Kolben-stat 3,0 B plně syntetický 3.00 íst , ,37 vč. DH Tip okud svůj kompresor používáte při nízké okolní teplotě, doporučujeme použití plně syntetického oleje s vylepšenými vlastnostmi pro rozběh za studena. 82 Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

103 říslušenství ke kompresorům říslušenství ke stacionárním šroubovým kompresorům ¾ Maziva/olej pro šroubové kompresory Maziva/olej pro šroubové kompresory 1 Výroba stlačeného vzduchu Objednací Báze Velikost balení (l) kompresoru Chování při rozběhu za studena Teplotní odolnost Usazování zbytků Odlučování vody bez DH OEMIN-AM K 5,0 B minerální 5,0 Šroubový , ,78 OETSYN-AM K 1,0 B polosyntetický 1,0 Šroubový , ,56 OETSYN-AM K 5,0 B polosyntetický 5,0 Šroubový , ,40 vč. DH Objednací Báze Velikost balení (l) kompresoru Interval výměny oleje (h) Chování při rozběhu za studena Teplotní odolnost Usazování zbytků Odlučování vody bez DH Olej OEMIN-AM B/D/G 5,0 B minerální 5,0 Šroubový , ,90 Olej OEMIN-AM B/D/G 20,0 B minerální 20,0 Šroubový , ,90 Öl OESYN-AM B/D/G Food 5,0 B syntetický 5,0 Šroubový , ,90 Öl OESYN-AM B/D/G Food 20,0 B syntetický 20,0 Šroubový , ,90 Öl OESYN-AM B/D/G lus 5,0 B syntetický 5,0 Šroubový , ,90 Öl OESYN-AM B/D/G lus 20,0 B syntetický 20,0 Šroubový , ,90 Öl OESYN-AM B/D/G Xtra 5,0 B syntetický 5,0 Šroubový , ,90 Öl OESYN-AM B/D/G Xtra 20,0 B syntetický 20,0 Šroubový , ,90 vč. DH říslušenství k mobilním pístovým kompresorům Maziva/olej pro mobilní pístové kompresory ¾ Maziva/olej pro mobilní pístové kompresory Objednací Báze Velikost balení (l) kompresoru Chování při rozběhu za studena Teplotní odolnost Usazování zbytků Životnost Odlučování vody bez DH OEMIN-Kolben-fahr 1,0 B minerální 1.00 íst ,00 739,31 OESYN-Kolben-fahr 1,0 B plně syntetický 1.00 íst , ,09 vč. DH Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 83

104 říslušenství ke kompresorům říslušenství všech kompresorů Standardní manometr se zadním připojením Objednací růměr (mm) řipojení Měřicí rozsah (bar) bez DH vč. DH MM-W 40-6b E /8" ,00 285,56 MM-W 40-10b E /8" ,00 285,56 MM-W 40-16b E /8" ,00 285,56 MM-W 50-6b 1/8 E /8" ,00 285,56 MM-W 50-10b 1/8 E /8" ,00 285,56 MM-W 50-6b 1/4 E /4" ,00 285,56 MM-W 50-10b 1/4 E /4" ,00 285,56 MM-W 50-16b E /4" ,00 285,56 MM-W 50-25b E /4" ,00 285,56 MM-W 63-6b E /4" ,00 363,00 MM-W 63-10b E /4" ,00 363,00 MM-W 63-16b E /4" ,00 308,55 MM-W 63-25b E /4" ,00 308,55 MM-W 80-16b E /4" ,00 845,79 Standardní manometr s bočním připojením Objednací růměr (mm) řipojení Měřicí rozsah (bar) bez DH vč. DH MM-S 40-10b G /8" ,00 468,27 MM-S 40-16b E /8" ,00 363,00 MM-S 50-6b E /4" ,00 363,00 MM-S 50-10b E /4" ,00 363,00 MM-S 50-16b E /4" ,00 308,55 MM-S 50-25b E /4" ,00 308,55 MM-S 63-6b E /4" ,00 363,00 MM-S 63-10b E /4" ,00 363,00 MM-S 63-16b E /4" ,00 308,55 MM-S 63-25b E /4" ,00 343,64 MM-S 100-6b E /2" ,00 733,26 MM-S b E /2" ,00 733,26 MM-S b E /2" ,00 733,26 MM-S b E /2" ,00 733,26 84 Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

105 říslušenství ke kompresorům Objednací růměr (mm) řipojení Měřicí rozsah (bar) bez DH Manometry pro vzdušníky vč. DH MM-S b B E /2" ,00 733,26 MM-S b B E /2" ,00 733,26 1 Výroba stlačeného vzduchu Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 85

106 106

107 Rozvody stlačeného vzduchu Systémy rozvodů stlačeného vzduchu 108 Hadice a další příslušenství 140 řipojovací a spojovací materiál Rozvod stlačeného vzduchu 107

108 řehled modelů rozvodů stlačeného vzduchu Nástrčný systém mm Rozdělovací krabice otrubní systém mosaz mm otrubní systém mosaz mm otrubní systém plast mm Str. 115 Str. 123 Str. 128 Str. 129 Str

109 Rozvody stlačeného vzduchu Tlakově stabilní a rychle instalovatelné systémy potrubní systémy 3 Rozvod stlačeného vzduchu Různé systémy rozvodů stlačeného vzduchu pro každé použití: od praktického systému Click it s průměrem mm přes robustní mosazný systém s průměrem mm až po plastový potrubní systém s průměrem mm a velký počet spojek a rozdělovacích krabic. 109

110 Aby se vaše peníze nerozplynuly ve vzduchu: Schneider airsystems! Maximální efektivita rozvodu stlačeného vzduchu K účinnému tlakovzdušnému zařízení patří také ideálně navržený rozvod stlačeného vzduchu, neboť správně dimenzovaný rozvod stlačeného vzduchu minimalizuje tlakové ztráty ve vedení. Rádi vás podpoříme při návrhu rozvodu stlačeného vzduchu: Na základě individuální analýzy potřeb vám navrhneme dokonalý potrubní systém s vhodnými odběrnými místy a maximální účinností a to vše s ohledem na dlouhodobý rozvoj podniku. Optimalizace stávajícího systému rozvodu stlačeného vzduchu Netěsnosti v rozvodu stlačeného vzduchu mohou být značným nákladovým faktorem: V menších průmyslových a řemeslných rozvodech představují průměrné netěsnosti 5 %, u větších rozvodů je to již %* (vztaženo na spotřebu během výrobní doby). Změřením netěsností Vám vypočítáme velikost Vaší vzduchové ztráty. okud se ukáže nutnost řešení tohoto problému, Vaše netěsnosti lokalizujeme a na přání odstraníme. Kontaktujte náš servisní tým! Dodatečné náklady způsobené netěsnostmi* ø netěsnost [mm] Ztráta vzduchu při tlaku 6 bar [l/s] Ztráta energie/rok při h/a a 3 Kč/kWh [kwh] [Kč] 1 1, , , , , ,00 * Zdroj: Bavorský zemský úřad pro ochranu životního prostředí (vydavatel): Ochrana klimatu snížení nákladů: Návod pro efektivní využití energie v průmyslu a řemeslné sféře, 1. vydání, Augsburg,

111 Dokonalý systém rozvodu stlačeného vzduchu s možností flexibilního kombinování a s certifikátem TÜV Díky širokému spektru spojovacího materiálu a rozvodům z různých materiálů máme pro každý požadavek vhodné řešení je jedno, jestli se jedná o vnitřní, venkovní, zemní instalaci nebo instalaci v čistých prostorech. Všechny systémy společnosti Schneider airsystems jsou variabilní, libovolně rozšířitelné a vzájemně kombinovatelné bez svařování, pájení nebo lepení. Rozvod stlačeného vzduchu mm Trubky z polyamidu Rychlá a jednoduchá montáž díky systému Click it K dispozici je varianta odolná proti ultrafialovému záření při přímém slunečním záření Trubky z polyethylenu Rychlá instalace díky snadnému stříhání pomocí nůžek na trubky řeklenutí delších vzdáleností díky rolím 50 m Trubky ze speciální hliníkové slitiny Ideální pro zavěšené montáže, protože jsou lehké, stabilní a lze je instalovat několika svěrkami na trubky Optimálně se hodí pro velké teplotní výkyvy díky minimální teplotní roztažitelnosti 3 Rozvod stlačeného vzduchu Trubky z ušlechtilé oceli Ideální pro zavěšené montáže, protože jsou lehké, stabilní a lze je instalovat několika svěrkami na trubky Obzvláště hygienické a proto vhodné pro prostory s jemnou technikou, jakož i pro potravinářský a farmaceutický průmysl Naše systémy rozvodů stlačeného vzduchu mají certifikaci TÜV! Všechny komponenty rozvodů stlačeného vzduchu společnosti Schneider airsystems mají certifikaci TÜV to je na nich jedinečné. Kromě toho certifikát potvrzuje kompatibilitu systémů. 111

112 Najděte si průměr svého rozvodu stlačeného vzduchu! ro správné plánování rozvodu stlačeného vzduchu má největší význam rozměrový návrh a volba materiálu, neboť příliš malé zvolené průřezy potrubí a rozvody stlačeného vzduchu se sklonem ke korozi mají vysoké tlakové ztráty. Dokonalý systém rozvodu stlačeného vzduchu ve čtyřech krocích: 1. odle vašich požadavků na stlačený vzduch vyberte správný potrubní systém. Na předchozí straně najdete čtyři různé materiály. 2. Rozhodněte se podle vašich prostorových podmínek pro okružní nebo hvězdicovou rozvodnou síť: ro jednotlivé výstupy stlačeného vzduchu a překonání malých vzdáleností stačí hvězdicová rozvodná síť. okud chcete instalovat několik výstupů stlačeného vzduchu na různých místech, doporučuje se okružní rozvodná síť, protože zaručuje stejný tlak na všech odběrných místech v síti. ostupujte podle tabulek na následující straně: pro dimenzování hvězdicové rozvodné sítě: celková jmenovitá délka vedení a celková spotřeba vzduchu pro dimenzování okružní rozvodné sítě: poloviční jmenovitá délka vedení a celková spotřeba vzduchu 3. Vyberte potřebné armatury pro váš rozvod: ro proudící stlačený vzduch představuje každá armatura odpor, proto musí být pro každou armaturu počítáno s náhradní délkou vedení. Tuto délku najdete v tabulce na následující straně. ři výběru armatur zohledněte průměr potrubí vypočtený v bodě 2. Např.: Náhradní délka trubky Jmenovitá délka 2 koleno ø 28 mm 1,5 m 3,0 m 5 T-kusů ø 28 mm 2,0 m 10,0 m Celkem 13,4 m 4. Stanovte průměr vašeho potrubí: řičtěte jmenovitou délku potrubí z bodu 2 a náhradní délku armatur z bodu 3 k celkové délce. omocí této délky v tabulkách na následující straně najdete správné průměry potrubí podle vašich osobních požadavků. Rozvod stlačeného vzduchu okruhovým vedením A B C ři dimenzování okružní rozvodné sítě musí být započítána poloviční jmenovitá délka celé okružní rozvodné sítě a celková spotřeba stlačeného vzduchu: Délka A B C = 250 m, délka D E F = 250 m olovina délky okružní rozvodné sítě: 250 m D E F 112

113 Údaje pro plánování rozvodů stlačeného vzduchu Náhradní délky potrubí pro armatury rovozní přetlak 7 bar, p (max.) 0,2 bar, rychlost proudění (max.) 10 m/s Armatura Srovnatelné s 3/8" 1/2" 3/4" 1" 1 1/4" 1 1/4" 1 1/2" 1 1/2" 2" 2 1/2" ø vnitřní ø vnější Kulový kohout 0,1 0,2 0,3 0,4 0,5 0,5 0,6 0,6 0,7 0,8 Koleno 45 0,4 0,5 0,7 0,7 1,0 1,0 1,3 1,3 1,8 2,0 Koleno 90 0,7 1,0 1,3 1,5 2,0 2,0 2,5 2,5 3,5 4,0 T-kus 0,8 1,0 1,5 2,0 2,5 2,5 3,0 3,0 4,0 5,0 Redukční kus 2d na d 0,4 0,5 0,5 0,6 0,7 0,7 0,8 0,8 1,0 1,5 Rozvod z hliníkových trubek rovozní přetlak 7 bar, p (max.) 0,2 bar, rychlost proudění (max.) 10 m/s Objemový průtok stlačeného vzduchu [l/min] Délka potrubí [m] > >63 > >63 >63 >63 > >63 >63 >63 >63 > >63 >63 >63 >63 >63 >63 > >63 >63 >63 >63 >63 >63 >63 >63 3 Rozvod stlačeného vzduchu Rozvod z polyamidových trubek (A) / zesítěný polyetylen (ex) rovozní přetlak 7 bar, p (max.) 0,2 bar, rychlost proudění (max.) 10 m/s Objemový průtok stlačeného vzduchu [l/min] Délka potrubí [m] >63 > >63 >63 > >63 >63 >63 >63 > >63 >63 >63 >63 >63 > >63 >63 >63 >63 >63 >63 >63 > >63 >63 >63 >63 >63 >63 >63 >63 > >63 >63 >63 >63 >63 >63 >63 >63 >63 >63 113

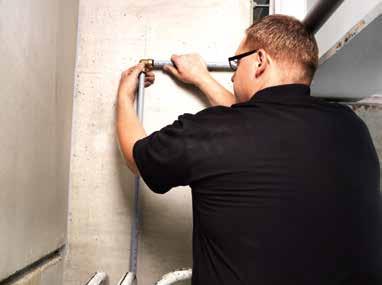

114 Click it inovativní rozvodu stlačeného vzduchu Sotva který potrubní systém se mění tak často jako rozvod stlačeného vzduchu. Se systémem Click it to není žádný problém: Vedení lze rozpojit rychle v několika ručními úkony, aniž by přitom došlo k poškození trubky nebo spojky. Všechny součásti tak mohou být dále používány. 1. Trubku ustřihnete v potřebné délce Na milimetr přesně pomocí nůžek na stříhání trubek Schneider airsystems. Zkrátit 2. Odhrotování a sražení hran Aby všechno šlo hladce a nesedělo jen opticky. Odhrotovat 3. Spojení trubek pomocí zástrčných spojek Když je trubka zastrčená až na doraz, je absolutně těsná a jednoduchá montáž vám ušetří mnoho času. Zastrčit do sebe 4. Opětovná demontáž v několika krocích Zatlačte sponu proti spojce vytáhněte trubku ze spojky hotovo. Demontáž Zastrkávací spojka Click it Ocelová přídržná hvězdice pro silový podélný spoj a spolehlivé upevnění trubky 2 Olejovzdorný O-kroužek pro absolutní těsnost i v případě stlačeného vzduchu s obsahem oleje 3 Rozpěrná podložka pro přesné vystředění trubky ve tvarovce 114

115 Nástrčný systém mm Instalace, rozšíření a změna v několika krocích Enormní časová úspora díky jednoduchému a rychlému zastrčení trubek a spojek Flexibilní systém díky jednoduchému uvolnění a opětovnému spojení 3 Rozvod stlačeného vzduchu Bezpečné upevnění trubky do zástrčných spojek díky velkému počtu ocelových přídržných hvězdic říklad: T-vsuvka STV-TS22 Absolutní těsnost i v případě vzduchu s obsahem oleje díky odolným O-kroužkům ro malé a střední dílny praktický systém Click it lze snadno a jednoduše v několika krocích instalovat a právě tak jednoduše rozšířit nebo změnit díky flexibilnímu nástrčnému systému a velkému počtu spojek v různých provedeních. 115

116 Maximální provozní tlak 15 bar při teplotě 20 C. S certifikátem TÜV. Nástrčný systém mm olyamidové trubky Označení ¾ Velmi flexibilní díky polyamidovému (A) materiálu ¾ Rychlé zkracování rozvodů díky nůžkám na stříhání trubek Bez silikonu Lze kombinovat s mosazným/ocelovým nástrčným systémem, systém mosazných svěracích kroužků Černé trubky odolné ultrafialovému záření a vhodné pro venkovní instalaci Systém/Ø 28 Délka (m) bez DH vč. DH DLR-R-A-G 15x12mm/10m E ¾ , ,84 DLR-R-A-G 18x14mm/10m E ¾ , ,40 DLR-R-A-G 15x12mm/25m E ¾ , ,05 Zboží v rolích, barva šedá DLR-R-A-G 18x14mm/25m E ¾ , ,43 DLR-R-A-G 22x18mm/25m E ¾ , ,28 DLR-R-A-G 28x23mm/25m E ¾ , ,55 DLR-S-A-G 15x12mm/6m E ¾ 6 600,00 726,00 DLR-S-A-G 18x14mm/6m E ¾ 6 835, ,35 Tyčové zboží, barva šedá DLR-S-A-G 22x18mm/6m E ¾ , ,70 DLR-S-A-G 28x23mm/6m E ¾ , ,38 DLR-R-A-S 15x12mm/25m E ¾ , ,27 Zboží v rolích, barva černá DLR-R-A-S 18x14mm/25m E ¾ , ,87 DLR-R-A-S 22x18mm/25m E ¾ , ,26 Tyčové zboží, barva černá DLR-S-A-S 22x18mm/6m E ¾ , ,81 Trubky ze speciální hliníkové slitiny ¾ Ideální jako hlavní rozvod, protože jsou lehké, stabilní a jednoduše se instalují pomocí několika svěrek na trubky ¾ Optimální pro velké kolísání teplot díky nízké délkové dilataci ¾ Ochrana trubky vnější povrchovou úpravou v barvě RAL 7001 (odpovídá normě DIN 2403) Odolné ultrafialovému záření a vhodné pro venkovní instalaci Lze kombinovat s mosazným/ocelovým nástrčným systémem, systém mosazných svěracích kroužků Bez silikonu Označení Tyčové zboží, barva šedá Systém/Ø 28 Délka (m) bez DH vč. DH DLR-ALU-G 15x12mm/6m E ¾ 6 607,00 734,47 DLR-ALU-G 18x15mm/6m E ¾ 6 773,00 935,33 DLR-ALU-G 22x18mm/6m E ¾ , ,35 DLR-ALU-G 28x24mm/6m E ¾ , ,30 Trubky z nerezové oceli V4A Označení ¾ Ideální jako hlavní rozvod, protože jsou lehké, stabilní a jednoduše se instalují pomocí několika svěrek na trubky ¾ Mimořádně hygienické a vhodné pro potraviny, a proto jsou ideální pro technologie do čistých prostor, pro potravinářský nebo farmaceutický průmysl Tyčové zboží, stříbrné matné Odolné Lze Systém/Ø ultrafialovému záření a vhodné pro venkovní instalaci kombinovat s ocelovým nástrčným systémem Délka (m) bez DH vč. DH DLR-V4A 15x13mm/6m E ¾ , ,19 DLR-V4A 22x19,6mm/6m E ¾ , , Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

117 Maximální provozní tlak 15 bar při teplotě 20 C. S certifikátem TÜV. Nástrčný systém mm ¾ Enormní časová úspora díky jednoduchému a rychlému zastrčení ¾ Flexibilní systém díky jednoduchému uvolnění a opětovnému spojení ¾ Absolutní těsnost i v případě vzduchu s obsahem oleje díky odolným O-kroužkům z NBR ¾ Bezpečné upevnění trubky do zástrčných spojek díky velkému počtu ocelových přídržných hvězdic Systém/Ø 28 Mosazné zástrčkové spojky systému Click-it Materiál: Mosaz Bez silikonu S certifikátem TÜV bez DH STV-GES15-G1/2a E ¾ 155,00 187,55 STV-GES18-G3/4a E ¾ 194,00 234,74 STV-GES18-G 1/2a E ¾ 182,00 220,22 STV-GES22-G3/4a E ¾ 212,00 256,52 STV-GES22-G1/2a E ¾ 253,00 306,13 STV-GES28-G1a E ¾ 312,00 377,52 STV-GES15-G1/2i E ¾ 142,00 171,82 STV-GES18-G1/2i E ¾ 219,00 264,99 STV-GES18-G3/4i E ¾ 229,00 277,09 STV-GES22-G1/2i E ¾ 324,00 392,04 STV-GES22-G3/4i E ¾ 332,00 401,72 STV-GES28-G1i E ¾ 433,00 523,93 STV-GS15 E ¾ 106,00 128,26 STV-GS18 E ¾ ¾ 137,00 165,77 STV-GS22 E ¾ 160,00 193,60 STV-GS28 E ¾ 289,00 349,69 STV-W90-15 E ¾ 118,00 142,78 STV-W90-18 E ¾ 162,00 196,02 STV-W90-22 E ¾ 193,00 233,53 STV-W90-28 E ¾ 357,00 431,97 STV-W45-15 E ¾ 122,00 147,62 STV-W45-18 E ¾ 128,00 154,88 STV-W45-22 E ¾ 160,00 193,60 STV-W45-28 E ¾ 468,00 566,28 WV15-G1/2a E ¾ 272,00 329,12 WV18-G1/2a E ¾ 451,00 545,71 WV22-G 3/4a E ¾ 408,00 493,68 WV28-G1a E ¾ 773,00 935,33 STV-TS15 E ¾ 171,00 206,91 STV-TS18 E ¾ 203,00 245,63 STV-TS22 E ¾ 267,00 323,07 STV-TS28 E ¾ 469,00 567,49 STV-TS E ¾ 328,00 396,88 STV-TS E ¾ 451,00 545,71 STV-TS E ¾ 578,00 699,38 STV-TS E ¾ 531,00 642,51 STV-TS E ¾ 596,00 721,16 STV-TS E ¾ 581,00 703,01 STV-GRS-22ax15i E ¾ 242,00 292,82 STV-GRS 22a x 18i E ¾ 160,00 193,60 STV-GRS 28a x 18i E ¾ 469,00 567,49 STV-GRS 28a x 22i E ¾ 468,00 566,28 STV-SM 15 E ¾ 362,00 438,02 STV-SM 18 E ¾ 423,00 511,83 STV-SM 22 E ¾ 545,00 659,45 STV-SM 28 E ¾ 471,00 569,91 STV-BK 15 E ¾ 132,00 159,72 STV-BK 18 E ¾ 262,00 317,02 STV-BK 22 E ¾ 361,00 436,81 STV-BK 28 E ¾ 602,00 728,42 VST15xG1/2a E ¾ 175,00 211,75 VST18xG1/2a E ¾ 181,00 219,01 VST18xG3/4a E ¾ 194,00 234,74 VST22xG1/2a E ¾ 280,00 338,80 VST22xG3/4a E ¾ 290,00 350,90 VST28xG1a E ¾ 419,00 506,99 vč. DH Označení římá šroubovací spojka s vnějším závitem římá šroubovací spojka s vnitřním závitem římá spojka Úhlová zástrčná spojka 90 Úhlová zástrčná spojka 45 Úhlová rychlospojka s vnějším závitem T-vsuvka Redukční rychlospojka osuvná objímka Záslepka Spojovací hrdlo Respektujte: Ve spojovacím hrdle musí být univerzálním nástrojem STS-EG vytvořen zářez! 3 Rozvod stlačeného vzduchu Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 117

118 Maximální provozní tlak 15 bar při teplotě 20 C. S certifikátem TÜV. Nástrčný systém mm Zástrčkové spojky z nerezové oceli V4A systému Click-it Označení ¾ Enormní časová úspora díky jednoduchému a rychlému zastrčení ¾ Flexibilní systém díky jednoduchému uvolnění a opětovnému spojení ¾ Absolutní těsnost i v případě vzduchu s obsahem oleje díky odolným O-kroužkům z EDM ¾ Bezpečné upevnění trubky do zástrčných spojek díky velkému počtu ocelových přídržných hvězdic římá šroubovací spojka s vnějším závitem římá šroubovací spojka s vnitřním závitem římá spojka Ocel S V4A certifikátem TÜV ¾ Vysoká spolehlivost rozvodné sítě a energetická úspora díky jednoduchému uzavírání ¾ K uzavření jednotlivých oblastí hvězdicové, okružní rozvodné sítě nebo výstupního vedení Systém/Ø bez DH vč. DH STV-GES15-G1/2a V4A E ¾ 414,00 500,94 STV-GES22-G1/2a-V4A E ¾ 487,00 589,27 STV-GES22-G3/4a-V4A E ¾ 509,00 615,89 STV-GES15-G1/2i V4A E ¾ 431,00 521,51 STV-GES22-G1/2i-V4A E ¾ 500,00 605,00 STV-GES22-G3/4i-V4A E ¾ 582,00 704,22 STV-GS15 V4A E ¾ 212,00 256,52 STV-GS22 V4A E ¾ 455,00 550,55 Úhlová zástrčná spojka 90 STV-W90/15 V4A E ¾ 308,00 372,68 STV-W90/22 V4A E ¾ 422,00 510,62 Úhlová zástrčná spojka 45 STV-W45/15 V4A E ¾ 414,00 500,94 STV-W45/22 V4A E ¾ 520,00 629,20 Úhlová rychlospojka s vnějším závitem WV15-G1/2a-V4A E ¾ 562,00 680,02 WV22-G3/4a-V4A E ¾ 774,00 936,54 T-vsuvka osuvná objímka STV-T15 V4A E ¾ 500,00 605,00 STV-T22 V4A E ¾ 616,00 745,36 STV-T V4A E ¾ 533,00 644,93 STV-SM 15 V4A E ¾ 361,00 436,81 STV-SM 22 V4A E ¾ 421,00 509,41 Záslepka STV-BK 15 V4A E ¾ 286,00 346,06 STV-BK 22 V4A E ¾ 361,00 436,81 Vzduchový uzavírací kohout Těsnění NBR Systém/Ø bez DH vč. DH STS-LAH 15-2GES 15 E ¾ 552,00 667,92 STS-LAH 18-2GES 18 E ¾ 621,00 751,41 STS-LAH 22-2GES 22 E ¾ 672,00 813,12 STS-LAH 28-2GES 28 E ¾ 969, , Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

119 Maximální provozní tlak 15 bar při teplotě 20 C. S certifikátem TÜV. Nástrčný systém mm ¾ Náklady na energie klesnou díky uzavření rozvodu stlačeného vzduchu ¾ Díky pomalému otevírání se např. potrubí plní bez tlakových rázů ¾ Nejvhodnější pro jednoduché úkoly řízení Kulový kohout mosazný poniklovaný, kulička tvrdě chromovaná s teflonovým těsněním Spínací skříň 230 V (zapínání/vypínání přívodu stlačeného vzduchu) s kontrolkou Systém pro úsporu energie Systém/Ø bez DH vč. DH STS-ESAT 22 S E ¾ 9.910, ,10 STS-ESAT 28 S E ¾ , ,87 ¾ K instalaci na konci potrubí S kulovým kohoutem a šroubovací spojkou s vnějším závitem Těsnění NBR Sběrač kondenzátu manuální Systém/Ø ¾ K instalaci na konci potrubí S automatickým odvaděčem kondenzátu s plovákovým ventilem S kulovým kohoutem a šroubovací spojkou s vnějším závitem Těsnění NBR bez DH vč. DH STS-WSM 15 E ¾ 731,00 884,51 STS-WSM 18 E ¾ 780,00 943,80 STS-WSM 22 E ¾ 910, ,10 Systém/Ø Sběrač kondenzátu automatický bez DH vč. DH STS-WSA 15 E ¾ 5.306, ,26 STS-WSA 18 E ¾ 5.459, ,39 STS-WSA 22 E ¾ 5.434, ,14 3 Rozvod stlačeného vzduchu Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 119

120 Montážní materiál Nástrčný systém mm Montážní materiál Označení Systém/Ø Tloušťka nosiče (mm) Balicí jednotka (ks) bez DH vč. DH RK15grau šedé/25 E ¾ ,00 354,53 RK18grau šedé/25 E ¾ ,00 388,41 RK22grau šedé/25 E ¾ ,00 484,00 Svěrky na trubky Upevňovací sada pro svěrky na trubky RK28grau šedé/25 E ¾ ,00 546,92 RK15schwarz černé/25 E ¾ ,00 418,66 RK18schwarz černé/25 E ¾ ,00 444,07 RK22schwarz černé/25 E ¾ ,00 578,38 RK28schwarz černé/25 E ¾ ,00 770,77 BEFG 4x35,0-S6/100 B ,00 528,77 MKL 1-4mm/18/50 E ¾ ¾ ,00 826,43 MKL 1-4mm/22/50 E ¾ ,00 834,90 MKL 4-7mm/18/50 E ¾ ¾ ,00 826,43 Montážní svorky pro ocelové nosníky Montážní svorky pro ocelové nosníky MKL 1 4 mm MKL 4-7mm/22/50 E ¾ ,00 834,90 MKL 4-7mm/32/50 E ¾ , ,37 MKL 8-12mm/18/50 E ¾ ¾ ,00 707,85 MKL 8-12mm/22/50 E ¾ ,00 834,90 MKL 8-12mm/32/50 E ¾ , ,37 HA-13-20mm/50 E ¾ ¾ ¾ , ,32 RSL 15-19mm/25 E ¾ ,00 867,57 Třmeny trubky Stoupací šroub M8x80 pro třmen trubky ( doporučuje se hmoždinka M12 ) RSL 21-23mm/25 E ¾ , ,17 RSL 26-28mm/25 E ¾ , ,77 SS-M 8 x 80 B ,00 24,20 STS-DZ 15 B ¾ 230,00 278,30 Demontážní nůžky Demontážní clip STS-DZ 18 B ¾ 229,00 277,09 STS-DZ 22 B ¾ 229,00 277,09 STS-DZ 28 B ¾ 317,00 383,57 STS-DMC 15 B ¾ 66,50 80,47 STS-DMC 18 B ¾ 77,50 93,78 STS-DMC 22 B ¾ 96,50 116,77 STS-DMC 28 B ¾ 115,00 139,15 Univerzální nástroj ¾ Ke zkosení a odhrotování hliníkových trubek, pro označení zástrčné hloubky a naříznutí tvrdých povrchů (např. potrubí V4A) bez DH vč. DH STS-EG B , , Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

121 Montážní materiál Nástrčný systém mm Nůžky na stříhání trubek ¾ Ke zkracování polyamidových (A) trubek až do Ø 28 mm (s oboustranným nožem) ¾ S funkcí kladiva bez DH vč. DH RS 28 A D , ,76 MR-RS 28 A / 2 B ,00 727,21 Odřezávač trubek ¾ ro hliníkovou a ocelovou trubku Ø mm bez DH vč. DH ROS 32 Alu D , ,80 MR-RS 32 Alu B ,00 142,78 Nářadí na odhrotování ¾ K odhrotování plastových, hliníkových a ocelových trubek ¾ ro vnitřní a vnější Ø do 35 mm bez DH vč. DH EG 35 A-Alu-V4A B , ,56 ¾ K odhrotování vnitřního průměru hliníkových trubek ¾ ro snazší montáž trubek na stlačený vzduch ¾ Bez silikonu bez DH vč. DH EG-Alu D ,00 739,31 bez DH vč. DH GMI 65 B ,00 566,28 Odhrotovací nůž Mazivo 3 Rozvod stlačeného vzduchu Nálepka ¾ ro označení trubek podle normy VBG 1, DIN 2403 Objem Rozměry (mm) bez DH vč. DH AK-Druckluft klein RL-Sy B Oblouk s 10 nálepkami 75x16 165,00 199,65 AK-Kondensat B Oblouk s 10 nálepkami 75x16 165,00 199,65 Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 121

122 Montážní materiál Nástrčný systém mm Tekutý těsnící prostředek ¾ K utěsnění a zajištění kovových šroubení při středním zatížení bez DH vč. DH SSI 10 ml E ,00 396,88 SSI 50 ml E , ,88 Těsnicí páska ¾ TFE těsnicí páska BND: šířka 12 mm; tloušťka 0,1 mm (balení po 10 ks) bez DH vč. DH BND-12mx12mm/10 E ,00 399, Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

123 Rozdělovací krabice mm Inovativní a flexibilní pro vyšší hospodárnost Extrémně robustní díky tělu z nárazuvzdorného, sklolaminátového polyamidu Velmi flexibilní díky použití jako vstupní, průchozí, rozváděcí a koncová rozváděcí krabice Vysoká flexibilita díky krabicím Top ve třech různých provedeních 3 Rozvod stlačeného vzduchu Snadná montáž, neboť kryty základních krabic slouží navíc jako vrtací šablony a podložky pro vodováhu říklad: Rozdělovací krabice Basis RLD-B 2x1/2i a Top RLD-T 4x1/2i Ochrana vedení protože odvod vzduchu směrem dolů brání zalomení hadic Vytvořte pro každé pracoviště v rozvodném systému dokonalé výstupy stlačeného pomocí rozdělovacích krabic, které lze flexibilně rozšířit o dodatečné výstupy a samozřejmě je lze skvěle přizpůsobit rozvodnému systému Schneider airsystems a různým dodatečným dílům. 123

124 Systém Midi pro stísněné prostory. S certifikátem TÜV. Rozdělovací krabice Midi Rozdělovací krabice Midi K S montáži na stěnu a strop certifikátem TÜV Označení Koncová rozdělovací hadice Midi Vstupní krabice Midi ¾ Univerzálně použitelné se vstupními, průchozími a koncovými rozdělovacími krabicemi ¾ Maximální provozní tlak 15 bar při 20 C bez DH vč. DH EVM 3/8-1/2 E ,00 160,93 EVM 2 x 3/8-1/2 E ,00 164,56 STS-LDDM 3/8-2x1/2 E ,00 168,19 STS-LEM15-G1/2i-SK-GES15 E ¾ 495,00 598,95 STS-LEM18-G1/2i-SK-GES18 E ¾ 568,00 687,28 růchozí krabice Midi s rychlospojkou STS-LDDM15-SK-2GES15 E ¾ 749,00 906,29 STS-LDDM18-SK-2GES18 E ¾ 870, ,70 Koncová rozdělovací hadice Midi s rychlospojkou EVM15-SK-GES15 E ¾ 495,00 598,95 EVM18-SK-GES18 E ¾ 554,00 670,34 Koncová rozdělovací hadice Midi se 2 rychlospojkami EVM15-2SK-GES15 E ¾ 622,00 752,62 EVM18-2SK-GES18 E ¾ 674,00 815,54 Koncová rozdělovací hadice Midi s rychlospojkou a uzavíracím kohoutem EVM15-SK-GES15 E ¾ 663,00 802,23 EVM18-SK-GES18 E ¾ 718,00 868,78 Koncová rozdělovací hadice Midi se 2 rychlospojkami a uzavíracím kohoutem EVM15-2SK-GES15 E ¾ 818,00 989,78 EVM18-2SK-GES18 E ¾ 870, ,70 EVM15-DM-SK-GES15 E ¾ 1.696, ,16 EVM18-DM-SK-GES18 E ¾ 1.834, ,14 Koncová rozdělovací hadice Midi se zařízením pro údržbu a uzavíracím kohoutem EVM15-FDM-SK-GES15 E ¾ 2.125, ,25 EVM18-FDM-SK-GES18 E ¾ 2.188, ,48 EVM15-FDM/N-SK-GES15 E ¾ 3.675, ,75 EVM18-FDM/N-SK-GES18 E ¾ 3.159, , Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

125 Maximální provozní tlak 15 bar při teplotě 20 C. S certifikátem TÜV. Rozdělovací krabice ¾ Krabice Basis s integrovanými zástrčnými spojkami pro jednoduché připojení potrubí K montáži na stěnu a strop Včetně odnímatelné clony, kterou lze použít jako vrtací šablonu Rozdělovací krabice Basis bez DH vč. DH Označení RLD-B 2x1/2i E ,00 238,37 RLD-B 3x1/2i E ,00 324,28 Rozdělovací krabice Basis G1/2"i RLD-B 4x1/2i E ,00 372,68 Rozměry bez clony D Š V: mm, s clonou s výškou 48 mm RLD-B 6x1/2i E ,00 510,62 RLD-B 4x1i-1/2i E , ,42 Rozdělovací krabice Basis G1" rozměry D Š V: mm RLD-B 15-2x1/2i E ¾ 504,00 609,84 RLD-B 18-2x1/2i E ¾ 563,00 681,23 RLD-B 22-2x1/2i E ¾ 608,00 735,68 RLD-B 15-1/2i-SK E ¾ 575,00 695,75 RLD-B 18-1/2i-SK E ¾ 652,00 788,92 RLD-B 22-1/2i-SK E ¾ 711,00 860,31 RLD-B 15-1/2i-SSK E ¾ 1.148, ,08 RLD-B 18-1/2i-SSK E ¾ 1.240, ,40 RLD-B 22-1/2i-SSK E ¾ 1.302, ,42 RLD-B 2x15-SK E ¾ 661,00 799,81 RLD-B 2x18-SK E ¾ 768,00 929,28 RLD-B 2x22-SK E ¾ 858, ,18 RLD-B 2x15-1/2i E ¾ 636,00 769,56 RLD-B 2x18-1/2i E ¾ 728,00 880,88 RLD-B 2x22-1/2i E ¾ 826,00 999,46 RLD-B 3x15-1/2i E ¾ 834, ,14 RLD-B 3x18-1/2i E ¾ 1.007, ,47 RLD-B 3x22-1/2i E ¾ 1.230, ,30 RLD-B 3x15-SK E ¾ 920, ,20 RLD-B 3x18-SK E ¾ 1.065, ,65 RLD-B 3x22-SK E ¾ 1.240, ,40 RLD-B 15-1/2i E ¾ 388,00 469,48 RLD-B 18-1/2i E ¾ 446,00 539,66 RLD-B 22-1/2i E ¾ 489,00 591,69 RLD-B 15-SK E ¾ 476,00 575,96 RLD-B 18-SK E ¾ 534,00 646,14 RLD-B 22-SK E ¾ 578,00 699,38 RLD-B 15-KH-1/2i E ¾ 577,00 698,17 RLD-B 18-KH-1/2i E ¾ 650,00 786,50 RLD-B 22-KH-1/2i E ¾ 712,00 861,52 Vstupní krabice Vstupní krabice s rychlospojkou Vstupní krabice s bezpečnostní rychlospojkou růchozí krabice s rychlospojkou Rozdělovací krabice Rozdělovací krabice Rozdělovací krabice s rychlospojkou Koncová rozdělovací krabice Koncová rozdělovací krabice s rychlospojkou Koncová rozdělovací krabice s kulovým kohoutem 3 Rozvod stlačeného vzduchu RLD-B 15-KH-SK E ¾ 690,00 834,90 RLD-B 18-KH-SK E ¾ 769,00 930,49 RLD-B 22-KH-SK E ¾ 828, ,88 Koncová rozdělovací krabice s kulovým kohoutem a rychlospojkou RLD-B 15-KH-SSK E ¾ 1.264, ,44 RLD-B 18-KH-SSK E ¾ 1.361, ,81 RLD-B 22-KH-SSK E ¾ 1.420, ,20 Koncová rozdělovací krabice s kulovým kohoutem a bezpečnostní rychlospojkou Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 125

126 Maximální provozní tlak 15 bar při teplotě 20 C. S certifikátem TÜV. Rozdělovací krabice Rozdělovací krabice Basis + Top ¾ Univerzálně použitelné se vstupními, průchozími a koncovými rozdělovacími krabicemi ¾ Extrémně robustní díky tělu z nárazuvzdorného, sklolaminátového polyamidu Včetně K S odnímatelné clony, kterou lze použít jako vrtací šablonu montáži na stěnu a strop certifikátem TÜV Označení Koncová rozdělovací krabice Basis+Top G1/2" bez DH vč. DH RLD-BT 2+2x1/2i E ,00 353,32 RLD-BT 2+3x1/2i E ,00 406,56 RLD-BT 15-2xSK E ¾ 748,00 905,08 RLD-BT 18-2xSK E ¾ 814,00 984,94 RLD-BT 22-2xSK E ¾ 859, ,39 Koncová rozdělovací krabice Basis+Top s rychlospojkami RLD-BT 15-3xSK E ¾ 890, ,90 RLD-BT 18-3xSK E ¾ 962, ,02 RLD-BT 22-3xSK E ¾ 1.005, ,05 RLD-BT 15-KH-2xSK E ¾ 934, ,14 RLD-BT 18-KH-2xSK E ¾ 1.001, ,21 RLD-BT 22-KH-2xSK E ¾ 1.081, ,01 Koncová rozdělovací krabice Basis+Top s kulovým kohoutem a rychlospojkami RLD-BT 15-KH-3xSK E ¾ 1.078, ,38 RLD-BT 18-KH-3xSK E ¾ 1.145, ,45 RLD-BT 22-KH-3xSK E ¾ 1.228, ,88 RLD-BT 15-KH-2xSSK E ¾ 2.068, ,28 RLD-BT 18-KH-2xSSK E ¾ 2.216, ,36 RLD-BT 22-KH-2xSSK E ¾ 2.306, ,26 Koncová rozdělovací krabice Basis+Top s kulovým kohoutem a bezpečnostními rychlospojkami RLD-BT 15-KH-3xSSK E ¾ 2.733, ,93 RLD-BT 18-KH-3xSSK E ¾ 2.903, ,63 RLD-BT 22-KH-3xSSK E ¾ 2.990, ,90 Koncová rozdělovací krabice Basis+Top s kulovým kohoutem, redukčním ventilem a rychlospojkami RLD-BT 15-KH-2xSK-DM E ¾ 2.154, ,34 RLD-BT 18-KH-2xSK-DM E ¾ 2.274, ,54 RLD-BT 22-KH-2xSK-DM E ¾ 2.334, ,14 Koncová rozdělovací krabice Basis+Top s kulovým kohoutem, redukčním ventilem s filtrem a rychlospojkami RLD-BT 15-KH-2xSK-FDM E ¾ 2.547, ,87 RLD-BT 18-KH-2xSK-FDM E ¾ 2.679, ,59 RLD-BT 22-KH-2xSK-FDM E ¾ 2.732, , Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

127 Maximální provozní tlak 15 bar při teplotě 20 C. S certifikátem TÜV. Rozdělovací krabice ¾ Výhradně k montáži na krabici Basis Krabice Top včetně upevňovacího materiálu a těsnění Rozdělovací krabice Top bez DH RLD-T 2x1/2i E ,00 150,04 RLD-T 3x1/2i E ,00 208,12 vč. DH Označení RLD-T 4x1/2i E ,00 271,04 Rozdělovací krabice Top G1/2" RLD-T 2xSK E ,00 425,92 RLD-T 3xSK E ,00 595,32 Krabice Top s rychlospojkami RLD-T 4xSK E ,00 746,57 RLD-T 2xSSK E , ,18 RLD-T 3xSSK E , ,42 RLD-T 2xSK-FE E , ,37 RLD-T 3xSK-FE E , ,57 Krabice Top s bezpečnostní rychlospojkou Krabice Top s ocelovými rychlospojkami 3 Rozvod stlačeného vzduchu RLD-T 4xSK-FE E , ,89 RLD-T 2xSK-DM E , ,61 Krabice Top s redukčním ventilem RLD-T 2xSK-FDM E , ,05 Krabice Top s redukčním ventilem s filtrem Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 127

128 Maximální provozní tlak 15 bar při teplotě 20 C. S certifikátem TÜV. Systém rozvodu stlačeného vzduchu mm Když je zapotřebí velká robustnost a odolnost proti povětrnostním vlivům mosazný potrubní systém mm. Je tepelně odolný, není citlivý vůči UV záření a je použitelný do provozního tlaku 15 bar. Velmi robustní a odolný vůči povětrnostním vlivům, protože jsou všechny součásti vyrobené z mosazi říklad: Úhlové hrdlové šroubení Systém rozvodu stlačeného vzduchu mosaz Označení ¾ Velmi robustní a odolný vůči povětrnostním vlivům, všechny součásti jsou vyrobené z mosazi ¾ V případě použití plastových trubek je nutné pro šroubení svěracích kroužků navíc použít opěrná pouzdra římé hrdlové šroubení římé trubkové šroubení Úhlové šroubení Zahnuté šroubení Lze Flexibilně použitelný díky možnosti kombinování s rozvody ze speciální hliníkové slitiny a polyamidu kombinovat s trubkami z polyamidu a speciální hliníkové slitiny Systém/Ø bez DH vč. DH KSY-GE15-R1/2a E ¾ 102,00 123,42 KSY-GE18-R1/2a E ¾ 125,00 151,25 KSY-GE22-R1/2a E ¾ 136,00 164,56 KSY-GE22-R3/4a E ¾ 136,00 164,56 KSY-GE28-R3/4a E ¾ 257,00 310,97 KSY-GE28-R1a E ¾ 257,00 310,97 KSY-G15 E ¾ 109,00 131,89 KSY-G18 E ¾ 153,00 185,13 KSY-G22 E ¾ 176,00 212,96 KSY-G28 E ¾ 239,00 289,19 KSY-WV90-15 E ¾ 136,00 164,56 KSY-WV90-18 E ¾ 194,00 234,74 KSY-WV90-22 E ¾ 230,00 278,30 KSY-WV90-28 E ¾ 303,00 366,63 KSY-BV28 E ¾ 432,00 522,72 Úhlové hrdlové šroubení T-šroubení Opěrné pouzdro Svěrací kroužek KSY-WEV15-R1/2a E ¾ 142,00 171,82 KSY-WEV18-R1/2a E ¾ 189,00 228,69 KSY-WEV22-R1/2a E ¾ 210,00 254,10 KSY-WEV22-R3/4a E ¾ 210,00 254,10 KSY-TVS15 E ¾ 194,00 234,74 KSY-TVS18 E ¾ 272,00 329,12 KSY-TVS E ¾ 283,00 342,43 KSY-TVS22 E ¾ 284,00 343,64 KSY-TVS E ¾ 296,00 358,16 KSY-TVS E ¾ 311,00 376,31 KSY-TVS28 E ¾ 400,00 484,00 KSY-TVS E ¾ 416,00 503,36 KSY-TVS E ¾ 591,00 715,11 KSY-SH15 E ¾ 15,40 18,63 KSY-SH18 E ¾ 19,70 23,84 KSY-SH22 E ¾ 23,70 28,68 KSY-SH28 E ¾ 35,00 42,35 KSY-SRI 15 G ¾ 27,10 32,79 KSY-SRI18 G ¾ 33,30 40,29 KSY-SRI22 G ¾ 32,20 38,96 KSY-SRI28 G ¾ 39,40 47, Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

129 Rozvod stlačeného vzduchu mosaz mm Velmi robustní pro vysokou spotřebu vzduchu ro vysokou spotřebu vzduchu díky velkému průměru vedení 3 Rozvod stlačeného vzduchu Velmi robustní a odolný vůči povětrnostním vlivům, protože jsou všechny součásti vyrobené z mosazi říklad: T-šroubení 90 Flexibilně použitelný díky možnosti kombinování s rozvody ze speciální hliníkové slitiny a polyamidu ro velké dílny a průmyslová zařízení: mosazný potrubní systém mm. Kromě toho se vyznačuje robustností, tepelnou odolností, odolností proti povětrnostním vlivům a necitlivostí vůči UV záření; použitelné do tlaku 15 bar. 129

130 Maximální provozní tlak 15 bar při teplotě 20 C. S certifikátem TÜV. Systém rozvodu stlačeného vzduchu mm Trubky ze speciální hliníkové slitiny ¾ Ideální jako hlavní rozvod, protože jsou lehké, stabilní a jednoduše se instalují pomocí několika svěrek na trubky ¾ Optimální pro velké kolísání teplot díky nízké délkové dilataci ¾ Lze kombinovat výhradně s mosazným systémem svěracích kroužků ¾ Ochrana trubky vnější povrchovou úpravou v barvě RAL 7001 (odpovídá normě DIN 2403) Odolné Tyčové Bez ultrafialovému záření a vhodné pro venkovní instalaci zboží silikonu Označení Tyčové zboží, barva šedá Systém/Ø 63 Délka (m) bez DH vč. DH DLR-ALU-G 32x28mm/6m E ¾ , ,43 DLR-ALU-G 40x36mm/6m E ¾ , ,53 DLR-ALU-G 50x46mm/6m E ¾ , ,58 DLR-ALU-G 63x58mm/6m E ¾ , , Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

131 Maximální provozní tlak 15 bar při teplotě 20 C. S certifikátem TÜV. Systém rozvodu stlačeného vzduchu mm ¾ Velmi robustní a odolný vůči povětrnostním vlivům, všechny součásti jsou vyrobené z mosazi ¾ Lze kombinovat s trubkami ze speciální hliníkové slitiny Bez silikonu Mosazný potrubní systém Systém/Ø 63 bez DH vč. DH Označení MKS-AVI 32xG1i E ¾ 352,00 425,92 MKS-AVI 40xG1 1/4i E ¾ 482,00 583,22 řipojovací šroubení s vnitřním závitem MKS-AVI 50xG1 1/2i E ¾ 567,00 686,07 MKS-AVI 63xG2i E ¾ 745,00 901,45 MKS-AVA 32xR1a E ¾ 341,00 412,61 MKS-AVA 40xR1 1/4a E ¾ 449,00 543,29 řipojovací šroubení s vnějším závitem MKS-AVA 50xR1 1/2a E ¾ 544,00 658,24 MKS-AVA 63xR2a E ¾ 726,00 878,46 MKS-SBV 32x32 E ¾ 620,00 750,20 MKS-SBV 40x40 E ¾ 726,00 878,46 Šroubení MKS-SBV 50x50 E ¾ 874, ,54 MKS-SBV 63x63 E ¾ 1.166, ,86 MKS-WV90-32x32mm E ¾ 723,00 874,83 MKS-WV90-40x40mm E ¾ 957, ,97 MKS-WV90-50x50mm E ¾ 1.151, ,71 MKS-WV90-63x63mm E ¾ 1.553, ,13 MKS-WV90-32mmxR1a E ¾ 578,00 699,38 MKS-WV90-40mmxR1 1/4a E ¾ 681,00 824,01 Koleno 90 MKS-WV90-50mmxR1 1/2a E ¾ 822,00 994,62 MKS-WV90-63mmxR2a E ¾ 1.131, ,51 MKS-WV90-32mmxG1i E ¾ 544,00 658,24 MKS-WV90-40mmxG1 1/4i E ¾ 637,00 770,77 MKS-WV90-50mmxG1 1/2i E ¾ 763,00 923,23 MKS-WV90-63mmxG2i E ¾ 1.098, ,58 MKS-WV45-32x32mm E ¾ 871, ,91 MKS-WV45-40x40mm E ¾ 997, ,37 Koleno 45 MKS-WV 50x50mm/45 E ¾ 1.227, ,67 MKS-WV 63x63mm/45 E ¾ 1.704, ,84 MKS-TVS32x32x32mm E ¾ 990, ,90 MKS-TVS40x40x40mm E ¾ 1.338, ,98 T-šroubení 90 MKS-TVS50x50x50mm E ¾ 1.616, ,36 MKS-TVS63x63x63mm E ¾ 1.982, ,22 MKS-TVS32mmxG1ix32mm E ¾ 727,00 879,67 MKS-TVS40xG1 1/4ix40mm E ¾ 947, ,87 T-šroubení 90 s vnitřním závitem na středním hrdle MKS-TVS50xG1 1/2ix50mm E ¾ 1.166, ,86 MKS-TVS63xG2ix63mm E ¾ 1.478, ,38 MKS-SM 32 E ¾ 1.532, ,72 MKS-SM 40 E ¾ 1.751, ,71 osuvná objímka MKS-SM 50 E ¾ 2.060, ,60 MKS-SM 63 E ¾ 2.344, ,24 MKS-OR 32x3mm E ¾ 17,60 21,30 MKS-OR 40x3,5mm E ¾ 21,90 26,50 O-kroužek MKS-OR 50x3,5mm E ¾ 27,80 33,64 MKS-OR 63x5mm E ¾ 50,00 60,50 MKS-ZR 37,9x33mm E ¾ 40,00 48,40 MKS-ZR 46,9x41mm E ¾ 47,10 56,99 Mezikroužek MKS-ZR 56,9x51mm H=5,9 E ¾ 55,50 67,16 MKS-ZR 72,5x64mm E ¾ 80,00 96,80 MKS-KLR 38,5x33mm E ¾ 63,00 76,23 MKS-KLR 48x40,75mm E ¾ 64,00 77,44 Svěrací kroužek MKS-KLR 50x58mm E ¾ 82,00 99,22 MKS-KLR 66,5x73mm E ¾ 104,00 125,84 3 Rozvod stlačeného vzduchu Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 131

132 Maximální provozní tlak 15 bar při teplotě 20 C. S certifikátem TÜV. Systém rozvodu stlačeného vzduchu mm Třmen odvodu vzduchu ¾ ro vytvoření dodatečných odvodů vzduchu navrtáním stávajícího potrubí ¾ ouze pro použití s hliníkovými a E-Xa trubkami ¾ Maximální provozní tlak 10 bar při 20 C ¾ K uzavření jednotlivých oblastí hvězdicové, okružní rozvodné sítě nebo výstupního vedení bez DH vč. DH LAS 32 x G1/2i E ,00 242,00 LAS 32 x G3/4i E ,00 242,00 LAS 40 x G1/2i E ,00 256,52 LAS 40 x G3/4i E ,00 256,52 LAS 50 x G1/2i E ,00 246,84 LAS 50 x G3/4i E ,00 246,84 LAS 63 x G1/2i E ,00 292,82 LAS 63 x G3/4i E ,00 292,82 Vzduchový uzavírací kohout ¾ Vysoká spolehlivost rozvodné sítě a energetická úspora díky jednoduchému uzavírání Systém/Ø bez DH vč. DH ¾ MKS-LAH 32-2AVA 32 E , ,84 ¾ MKS-LAH 40-2AVA 40 E , ,55 ¾ MKS-LAH 50-2AVA 50 E , ,32 ¾ MKS-LAH 63-2AVA 63 E , ,31 Systém pro úsporu energie ¾ Náklady na energie klesnou díky uzavření rozvodu stlačeného vzduchu ¾ Díky pomalému otevírání se např. potrubí plní bez tlakových rázů ¾ Nejvhodnější pro jednoduché úkoly řízení Kulový Spínací kohout mosazný poniklovaný, kulička tvrdě chromovaná s teflonovým těsněním skříň 230 V (zapínání/vypínání přívodu stlačeného vzduchu) Systém/Ø bez DH vč. DH ¾ MKS-ESAT 32 MK E , ,25 ¾ MKS-ESAT 40 MK E , ,49 ¾ MKS-ESAT 50 MK E , ,63 ¾ MKS-ESAT 63 MK E , ,63 Redukční kus Nálepka ro S Materiál: spojení T-šroubení s nástrčným systémem vnějším a vnitřním závitem Mosaz bez DH vč. DH RDS-G1a x G1/2i E ,00 168,19 RDS-G1a x G3/4i E ,00 147,62 RDS-G1 1/4a x G1/2i E ,00 233,53 RDS-G1 1/4a x G3/4i E ,00 515,46 RDS-G1 1/2a x G1i E ,00 579,59 RDS-G2a x G1i E ,00 820,38 ¾ ro označení trubek podle normy VBG 1, DIN 2403 Objem Rozměry (mm) bez DH vč. DH AK-Druckluft klein RL-Sy B Oblouk s 10 nálepkami 75x16 165,00 199,65 AK-Kondensat B Oblouk s 10 nálepkami 75x16 165,00 199, Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

133 Maximální provozní tlak 15 bar při teplotě 20 C. S certifikátem TÜV. Systém rozvodu stlačeného vzduchu mm Montážní klíč ¾ K dotažení přesuvné matice na systému mosazných svěracích kroužků Systém/Ø bez DH vč. DH ¾ MKS-KMS 32 B , ,43 ¾ MKS-KMS 40 B , ,40 ¾ MKS-KMS 50 B , ,37 ¾ MKS-KMS 63 B , ,71 Odřezávač trubek ¾ K řezání hliníkových trubek do Ø 63 mm bez DH vč. DH RS 63 hliník D , ,63 MR-RS 63 Alu B ,00 220,22 Nářadí na odhrotování ¾ K odhrotování plastových, hliníkových a ocelových trubek ¾ ro všechny Ø až 54 mm bez DH vč. DH EG 54 hliník B , ,80 ¾ K odhrotování vnitřního průměru hliníkových trubek bez DH vč. DH EG-Alu D ,00 739,31 Odhrotovací nůž Mazivo 3 Rozvod stlačeného vzduchu ¾ ro snazší montáž trubek na stlačený vzduch ¾ Bez silikonu bez DH vč. DH GMI 65 B ,00 566,28 Těsnicí páska ¾ TFE těsnicí páska BND: šířka 12 mm; tloušťka 0,1 mm (balení po 10 ks) bez DH vč. DH BND-12mx12mm/10 E ,00 399,30 Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 133

134 Systém rozvodu stlač. vzduchu z plastu mm plast Všestranný s nízkou hmotností ro vysokou spotřebu vzduchu díky velkému průměru vedení Ideální pro rychlé a cenově výhodné instalace díky jednoduchým šroubovým/ svěracím svorkám ro velké dílny a průmyslová zařízení plastový potrubní systém je ideální pro rychlou a cenově výhodnou instalaci při vyšší spotřebě vzduchu. Boduje bezproblémovou a efektivní instalací a překlenutím delších vzdáleností díky rolím 50 m. 134

135 Maximální provozní tlak 13 bar při teplotě 20 C. S certifikátem TÜV. Systém rozvodu stlač. vzduchu z plastu mm ¾ Rychlé zkracování rozvodů díky nůžkám na stříhání trubek ¾ řeklenutí delších vzdáleností díky rolím 50 m K Velmi Bez dispozici jako zboží v rolích 50 m (DL- R-R) nebo tyčové zboží 6 m (DLR-S) flexibilní materiál (E-Xa) pro vnitřní a venkovní instalace silikonu olyethylenové trubky DLR-R-E-G 32x26,2mm/50m DLR-R-E-G 40x32,6mm/50m DLR-R-E-G 50x40,8mm/50m DLR-R-E-G 63x51,4mm/50m DLR-R-E-G 32x26,2mm/6m DLR-R-E-G 40x32,6mm/6m DLR-R-E-G 50x40,8mm/6m DLR-R-E-G 63x51,4mm/6m Systém/Ø 63 E E E E E E E E ¾ ¾ ¾ ¾ ¾ ¾ ¾ ¾ Délka (m) bez DH , , , , , , , , , , , , , , , ,83 vč. DH Označení Zboží v rolích, barva šedá Tyčové zboží, barva šedá 3 Rozvod stlačeného vzduchu Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 135

136 Maximální provozní tlak 13 bar při teplotě 20 C. S certifikátem TÜV. Systém rozvodu stlač. vzduchu z plastu mm otrubní systém plast ¾ Šroubové/svěrací svorky ¾ Lze kombinovat výhradně s polyethylenovými trubkami Materiál: olypropylen () Označení řipojovací šroubení s vnitřním závitem řipojovací šroubení s vnějším závitem Šroubení Koleno 45 Koleno 90 T-šroubení 90 T-šroubení 90 s vnitřním závitem na středním hrdle Odvod vzduchu řechodové šroubení Jako vstup vzduchu pro rozvod stlačeného vzduchu nebo jako spojení s armaturami Systém/Ø 63 bez DH vč. DH SKS-AVI 32mm x G1i E ¾ 264,00 319,44 SKS-AVI 40mm x G1 1/4i E ¾ 369,00 446,49 SKS-AVI 50mm x G1 1/2i E ¾ 510,00 617,10 SKS-AVI 63mm x G2i E ¾ 679,00 821,59 SKS-AVA 32mm x R1a E ¾ 264,00 319,44 SKS-AVA 40mm x R1 1/4a E ¾ 369,00 446,49 SKS-AVA 50mm x R1 1/2a E ¾ 510,00 617,10 SKS-AVA 50mm x R2a E ¾ 510,00 617,10 SKS-AVA 63mm x R2a E ¾ 679,00 821,59 SKS-SBV 32x32 E ¾ 546,00 660,66 SKS-SBV 40x40 E ¾ 607,00 734,47 SKS-SBV 50x50 E ¾ 836, ,56 SKS-SBV 63x63 E ¾ 1.137, ,77 SKS-W45 32x32mm E ¾ 574,00 694,54 SKS-W45 40x40mm E ¾ 689,00 833,69 SKS-W45 50x50mm E ¾ 951, ,71 SKS-W45 63x63mm E ¾ 1.277, ,17 SKS-W90 32x32mm E ¾ 546,00 660,66 SKS-W90 40x40mm E ¾ 607,00 734,47 SKS-W90 50x50mm E ¾ 836, ,56 SKS-W90 63x63mm E ¾ 1.137, ,77 SKS-TVS32x32x32mm E ¾ 763,00 923,23 SKS-TVS40x40x40mm E ¾ 952, ,92 SKS-TVS50x50x50mm E ¾ 1.277, ,17 SKS-TVS63x63x63mm E ¾ 1.607, ,47 SKS-TVS32xR3/4ix32mm E ¾ 612,00 740,52 SKS-TVS32xR1ix32mm E ¾ 612,00 740,52 SKS-TVS40xR1ix40mm E ¾ 781,00 945,01 SKS-TVS40xR2ix40mm E ¾ 781,00 945,01 SKS-TVS50xR1 1/2ix50mm E ¾ 985, ,85 SKS-TVS63xR1 1/4ix63mm E ¾ 1.314, ,94 SKS-TVS63xR2x63mm E ¾ 1.314, ,94 SKS-LAD 32-1 GES 15 E ¾ 833, ,93 SKS-LAD 32-1 GES 18 E ¾ 847, ,87 SKS-LAD 32-1 GES 22 E ¾ 824,00 997,04 SKS-LAD 40-1 GES 15 E ¾ 1.209, ,89 SKS-LAD 40-1 GES 18 E ¾ 1.219, ,99 SKS-LAD 40-1 GES 22 E ¾ 1.276, ,96 SKS-LAD 50-1 GES 15 E ¾ 1.456, ,76 SKS-LAD 50-1 GES 18 E ¾ 1.456, ,76 SKS-LAD 50-1 GES 22 E ¾ 1.456, ,76 SKS-LAD 63-1 GES 15 E ¾ 1.843, ,03 SKS-LAD 63-1 GES 18 E ¾ 1.857, ,97 SKS-LAD 63-1 GES 22 E ¾ 1.877, ,17 SKS-UEV32xR1/2a E ¾ 272,00 329,12 SKS-UEV32 x R3/4a E ¾ 272,00 329,12 SKS-UEV40 x R1a E ¾ 263,00 318,23 SKS-UEV50 x R1a E ¾ 343,00 415,03 SKS-UEV63 x R1a E ¾ 459,00 555, Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

137 Maximální provozní tlak 13 bar při teplotě 20 C. S certifikátem TÜV. Systém rozvodu stlač. vzduchu z plastu mm Záslepky ¾ K uzavření šroubových/svěracích svorek na konci rozvodů Systém/Ø bez DH vč. DH ¾ SKS-BK 32 E ,50 115,56 ¾ SKS-BK 40 E ,00 139,15 ¾ SKS-BK 50 E ,00 158,51 ¾ SKS-BK 63 E ,00 183,92 Dvojitá vsuvka bez DH vč. DH SKS-DN-R1a x R3/4a G ,00 175,45 SKS-DN-R1 1/4a x R3/4a G ,00 217,80 ¾ S vnějším závitem bez DH vč. DH SKS-RDS-R3/4a x R1/2i E ,00 150,04 SKS-RDS-R1a x R1/2i E ,00 156,09 SKS-RDS-R1a x R3/4i E ,00 160,93 SKS-RDS-R1 1/4a x R1/2i E ,00 216,59 SKS-RDS-R1 1/4a x R3/4i E ,00 216,59 SKS-RDS-R1 1/2a x R1/2i E ,00 283,14 SKS-RDS-R1 1/2a x R3/4i E ,00 283,14 bez DH vč. DH LAS 32 x G1/2i E ,00 242,00 LAS 32 x G3/4i E ,00 242,00 LAS 40 x G1/2i E ,00 256,52 LAS 40 x G3/4i E ,00 256,52 LAS 50 x G1/2i E ,00 246,84 LAS 50 x G3/4i E ,00 246,84 LAS 63 x G1/2i E ,00 292,82 LAS 63 x G3/4i E ,00 292,82 ¾ S vnějším a vnitřním závitem ¾ ro vytvoření dodatečných odvodů vzduchu navrtáním stávajícího potrubí ¾ ouze pro použití s hliníkovými a E-Xa trubkami ¾ Maximální provozní tlak 10 bar při 20 C Redukční kus Třmen odvodu vzduchu 3 Rozvod stlačeného vzduchu ¾ Vysoká spolehlivost rozvodné sítě a energetická úspora díky jednoduchému uzavírání ¾ K uzavření jednotlivých oblastí hvězdicové, okružní rozvodné sítě nebo výstupního vedení Vzduchový uzavírací kohout Systém/Ø bez DH vč. DH ¾ SKS-LAH 32-2 AVI 32 E , ,59 ¾ SKS-LAH 40-2AVI 40 E , ,94 ¾ SKS-LAH 50-2AVI 50 E , ,14 ¾ SKS-LAH 63-2AVI 63 E , ,61 Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 137

138 Montážní materiál Systém rozvodu stlačeného vzduchu mm Systém pro úsporu energie ¾ Náklady na energie klesnou díky uzavření rozvodu stlačeného vzduchu ¾ Díky pomalému otevírání se např. potrubí plní bez tlakových rázů ¾ Nejvhodnější pro jednoduché úkoly řízení Kulový Spínací kohout mosazný poniklovaný, kulička tvrdě chromovaná s teflonovým těsněním skříň 230 V (zapínání/vypínání přívodu stlačeného vzduchu) Systém/Ø bez DH vč. DH ¾ SKS-ESAT 32 SK E , ,08 ¾ SKS-ESAT 40 SK E , ,48 ¾ SKS-ESAT 50 SK E , ,65 ¾ SKS-ESAT 63 SK E , , Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

139 Montážní materiál Systém rozvodu stlačeného vzduchu mm Montážní materiál Systém/Ø 63 Balicí jednotka (ks) bez DH vč. DH Označení RK32 šedé/25 E ¾ ,00 611,05 RK40 bílé/25 E ¾ ,00 997,04 RK50 černé/10 E ¾ ,00 899,03 Svěrky na trubky RK63 šedé/10 E ¾ , ,50 BEFG 4x35,0-S6/100 B ,00 528,77 BEFG 5x45,0-S6/50 B ,00 528,77 Upevňovací sada pro svěrky na trubky RSL 32-35mm E ¾ 45,20 54,69 RSL 40-43mm E ¾ 50,50 61,11 RSL 48-52mm E ¾ 57,50 69,58 RSL 60-64mm E ¾ 69,50 84,10 SS-M 8 x 80 B ,00 24,20 Třmeny trubky atrový šroub pro třmeny trubky HSL 32 K B ¾ 657,00 794,97 HSL 40 K B ¾ 869, ,49 HSL 50 K B ¾ 1.034, ,14 HSL 63 K B ¾ 1.432, ,72 Hákový klíč bez DH vč. DH RS 63 E D , ,94 MR-RS 63 E B ,00 883,30 bez DH vč. DH EG 63 E B , ,63 bez DH vč. DH GMI 65 B ,00 566,28 ¾ K řezání trubek E-Xa do Ø 63 mm ¾ Ke zkosení trubek E-Xa ¾ ro všechny Ø až 63 mm ¾ ro snazší montáž trubek na stlačený vzduch ¾ Bez silikonu Nůžky na stříhání trubek Nářadí na odhrotování Mazivo 3 Rozvod stlačeného vzduchu bez DH vč. DH BND-12mx12mm/10 E ,00 399,30 ¾ TFE těsnicí páska BND: šířka 12 mm; tloušťka 0,1 mm (balení po 10 ks) Těsnicí páska ¾ ro označení trubek podle normy VBG 1, DIN 2403 Nálepka Objem Rozměry (mm) bez DH vč. DH AK-Druckluft klein RL-Sy B Oblouk s 10 nálepkami 75x16 165,00 199,65 AK-Kondensat B Oblouk s 10 nálepkami 75x16 165,00 199,65 Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 139

140 řehled modelů hadic a příslušenství Hadice stlačeného vzduchu Série pro pneumatické systémy Hadicový naviják Navijáky Energetické boxy Str. 142 Str. 144 Str. 149 Str. 150 Str

141 Hadice a další příslušenství ro perfektně zorganizované pracoviště 3 Rozvod stlačeného vzduchu Od domácího použití až po profesionální dílenské použití robustní tkané hadice, flexibilní hadice Super-Flex nebo pevné polyuretanové hadice pro všechny aplikace. ro dokonale organizované pracoviště a ergonomickou práci hadicové navijáky, energetické boxy a navijáky 141

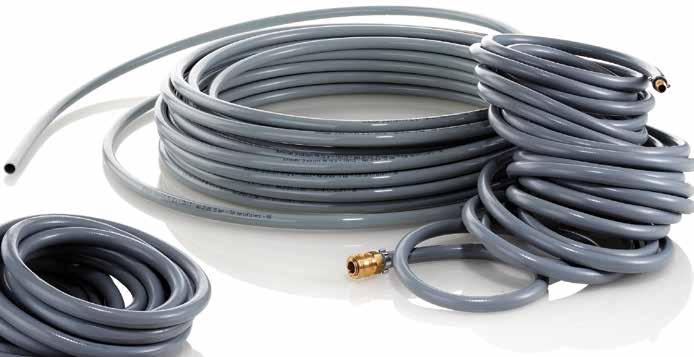

142 Hadice stlačeného vzduchu Hadice VC s tkanou vložkou ¾ Mimořádně odolné proti působení stlačeného vzduchu s obsahem oleje Maximální provozní tlak 15 bar při 20 C s rychlospojkou a vsuvkou Max. tlak (bar) Vnější Ø (mm) Vnitřní Ø (mm) Délka (m) bez DH vč. DH DLS-SK 11-6/5m D x ,00 479,16 DLS-SK 11-6/10m D x ,00 648,56 DLS 11-6/25m E ,00 765,93 DLS 11-6/50m E , ,57 DLS-SK 15-9/5m D x ,00 562,65 DLS-SK 15-9/10m D x ,00 750,20 DLS 15-9/25m E ,00 709,06 DLS 15-9/50m E , ,91 DLS-SK 18,6-13/10m D x 15 18, , ,75 DLS 18,6-13/25m E , , ,56 DLS 18,6-13/50m E , , ,91 DLS-SK-OA 15-9/10m D x , ,19 DLS-OA 15-9/25m E , ,05 Hadice Super-Flex ¾ Zesílený vnější materiál mimořádně odolný proti působení stlačeného vzduchu s obsahem oleje a stárnutí ¾ Velmi flexibilní i při nízkých teplotách Hadice Maximální VC s tkanou vložkou provozní tlak 15 bar při 20 C s rychlospojkou a vsuvkou Max. tlak (bar) Vnější Ø (mm) Vnitřní Ø (mm) Délka (m) bez DH vč. DH DLS-SK-SF 11-6,3/5m D x , ,00 491,26 DLS-SK-SF 11-6,3/10m D x , ,00 678,81 DLS-SF 11-6,3/25m E , ,00 574,75 DLS-SF 11-6,3/50m E , , ,08 DLS-SK-SF 15,5-10/5m D x 15 15, ,00 654,61 DLS-SK-SF 15,5-10/10m D x 15 15, ,00 931,70 DLS-SF 15,5-10/25m E , ,00 945,01 DLS-SF 15,5-10/50m E , , ,39 DLS-SF 19-12,7/25m E , , ,60 DLS-SF 19-12,7/50m E , , ,83 DLS-SF 27-19/25m E , ,63 DLS-SF 27-19/50m E , ,23 Vysokotlaké provedení hadice ¾ Vysokotlaké provedení pro tlak až 40 bar ¾ Mimořádně vhodné pro připojení pneumatického nářadí ve venkovním prostoru ¾ Velmi flexibilní i při nízkých teplotách ¾ ro teplotní rozsah od 15 C do +60 C Hadice VC vyztužená polyesterovým vláknem, hladkou duší hadice a vnějším pláštěm odolným vůči ultrafialovému záření Maximální provozní tlak 40 bar při 20 C Max. tlak (bar) Vnější Ø (mm) Vnitřní Ø (mm) Délka (m) bez DH vč. DH DLS /50m E , ,22 DLS /50m E , , Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

143 Hadice stlačeného vzduchu ¾ Ihned použitelná díky rychlospojkám (pouze SSL-SK) a vsuvce ¾ Dlouhá životnost a konstantní průtok vzduchu díky ochraně proti zalomení na koncích spirálové hadice ¾ Vhodné zejména pro použití na navijácích díky velké vratné síle řípojky s otočnými klouby (kromě D770133) olyamidová spirálová hadice Max. tlak (bar) Vnější Ø (mm) Vnitřní Ø (mm) racovní délka (m) Délka v nataženém stavu (m) bez DH vč. DH SSL-SK-A 8-6/5m D , ,00 611,05 SSL-SK-A 8-6/7,5m D ,5 666,00 805,86 SSL-SK-A 10-8/10m D , ,98 ¾ Ihned použitelná díky otočným rychlospojkám (pouze SSL-SK) a vsuvce ¾ Dlouhá životnost a konstantní průtok vzduchu díky ochraně proti zalomení na koncích spirálové hadice ¾ Úspora místa díky malému průměru navíjení ¾ Mimořádná odolnost vůči otěru a vysoká elasticita ¾ ři zalomení nedochází k trvalému zúžení průřezu G Max. tlak (bar) Vnější Ø (mm) řípojky s otočnými klouby Vnitřní Ø (mm) racovní délka (m) Délka v nataženém stavu (m) olyuretanová spirálová hadice bez DH vč. DH SSL-SK-UR 10-6,5/6m D ,5 4, , ,16 SSL-SK-UR 10-6,5/7,5m D ,5 6 7, , ,24 SSL-SK-UR 12-8/6m D , , ,52 SSL-SK-UR 12-8/7,5m D , , ,58 SSL-UR 10-6,5/6m E / ,5 4, ,00 861,52 SSL-UR 10-6,5/7,5m E / ,5 6 7,5 815,00 986,15 SSL-UR 12-8/6m E / , , ,51 SSL-UR 12-8/7,5m E / , , ,09 3 Rozvod stlačeného vzduchu Nástěnný držák na hadice ¾ Zajišťuje pořádek a brání zakopnutí o poházené hadice ¾ Robustní plastové provedení. Vhodné i pro těžké hadice ¾ omocné háky k zavěšení nářadí, drobných dílů atd. bez DH vč. DH WH-WSH E ,00 239,58 Odřezávač hadic a trubek ¾ Ideální k řezání hadic do vnějšího Ø 14 mm bez DH vč. DH ROS 14 A D ,00 262,57 Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 143

144 neumatické hadice Série pro pneumatické systémy olyamidová hadice ¾ Vysoká pevnost v tlaku a malá tloušťka stěny ¾ Dobrá odolnost proti působení oleje, tuku, kyselin, soli a louhů ¾ Odpovídá normě DIN ro Maximální teplotní rozsah od 40 C do +80 C provozní tlak při 20 C ¾ Ideální pneumatická hadice pro normální rozsah teplot ¾ Vysoká vratná síla i po dlouhodobém zatížení ¾ Vysoká odolnost proti otěru, velmi dobrá pružnost za studena, vysoká mez pevnosti v tahu Max. tlak (bar) Vnější Ø (mm) Vnitřní Ø (mm) Délka (m) bez DH vč. DH DLS-A 4-2/50m E , ,12 DLS-A 6-4/50m E , ,64 DLS-A 8-6/50m E , ,00 DLS-A 10-8/50m E , ,28 olyethylenová hadice ¾ Ideální pro všechna pneumatická řídicí zařízení ¾ Flexibilní, odolná proti otěru, nízká hmotnost ro Mimořádně Maximální teplotní rozsah od 10 C do +60 C vhodná pro šroubení řady A / Fox provozní tlak při 20 C Max. tlak (bar) Vnější Ø (mm) Vnitřní Ø (mm) Délka (m) bez DH vč. DH DLS-E 6-4/50m E ,00 676,39 DLS-E 8-6/50m E ,00 676,39 DLS-E 10-8/50m E , ,35 olyuretanová hadice Mimořádně Maximální vhodná pro šroubení řady A / Fox provozní tlak při 20 C Max. tlak (bar) Vnější Ø (mm) Vnitřní Ø (mm) Délka (m) bez DH vč. DH DLS-UR 6-4/50m E , ,64 DLS-UR 8-6/50m E , , ,00 DLS-UR 10-8/50m E , , Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

145 Rychlozástrčková spojka řady Fox Série pro pneumatické systémy ¾ S válcovým vnějším závitem římá šroubovací spojka s vnějším závitem R 1 ¾ Maximální provozní tlak 16 bar při teplotě 20 C Ø (mm) F E D L CH CH1 bez DH vč. DH SVG-R1-6xG1/8a E /8" 14 4,1 20, ,20 49,85 SVG-R1-6xG1/4a E /4" 18 4,1 19, ,20 55,90 SVG-R1-8xG1/8a E /8" 14 5,2 24, ,50 61,11 SVG-R1-8xG1/4a E /4" 18 6,2 24, ,50 61,11 SVG-R1-8xG3/8a E /8" 22 6,2 21, ,50 70,79 SVG-R1-10xG1/4a E /4" 18 7,2 28, ,50 75,63 SVG-R1-10xG3/8a E /8" 22 8,2 25, ,50 86,52 ¾ S vnitřním závitem římá šroubovací spojka s vnitřním závitem R 2 ¾ Maximální provozní tlak 16 bar při teplotě 20 C Ø (mm) F E D L CH bez DH vč. DH SVG-R2-6xG1/8i E /8" , ,50 75,63 SVG-R2-6xG1/4i E /4" , ,50 75,63 SVG-R2-8xG1/8i E /8" , ,50 75,63 SVG-R2-8xG1/4i E /4" , ,50 81,68 ¾ S oboustranným hadicovým připojením Ø (mm) F D L ¾ Maximální provozní tlak 16 bar při teplotě 20 C bez DH vč. DH SVG-R3-6x6 E M13 4,5 31,2 77,50 93,78 SVG-R3-8x8 E M15 6,5 33,9 87,50 105,88 SVG-R3-10x10 E M ,8 128,00 154,88 římá spojka R 3 3 Rozvod stlačeného vzduchu ¾ S oboustranným hadicovým připojením Ø (mm) E D L ¾ Maximální provozní tlak 16 bar při teplotě 20 C bez DH vč. DH SVG-R4-6x6 L E ,5 4,5 18,3 77,50 93,78 SVG-R4-8x8 L E ,5 6,5 20,7 87,50 105,88 SVG-R4-10x10 L E , ,00 131,89 Úhlová spojka R 4 Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 145

146 Rychlozástrčková spojka řady Fox Série pro pneumatické systémy T-spojka R 5 ¾ S 3stranným hadicovým připojením Ø (mm) E D L ¾ Maximální provozní tlak 16 bar při teplotě 20 C L1 (mm) bez DH vč. DH SVG-R5-6x6x6 T E ,5 4,5 18,3 36,6 94,50 114,35 SVG-R5-8x8x8 T E ,5 6,5 20,7 41,4 109,00 131,89 SVG-R5-10x10x10 T E , ,00 182,71 Úhlové hrdlové šroubení R 15 ¾ Otočná Ø (mm) F E E1 L ¾ Maximální provozní tlak 16 bar při teplotě 20 C L1 (mm) CH bez DH vč. DH SVG-R15-6xG1/8a L E /8" 14 11,3 22,5 24, ,00 137,94 SVG-R15-8xG1/4a L E /4" 18 13,8 26,1 29, ,00 177,87 SVG-R15-10xG1/4a L E /4" 18 16,5 31,3 29, ,00 182,71 Hadicová spojka Y R 23 ¾ Z technopolymeru ¾ Maximální provozní tlak 12 bar při 20 C Ø1 (mm) Ø2 (mm) F I E1 ØE2 L L1 (mm) bez DH vč. DH SVG-R23-6x6x6 Y E , ,3 11,3 35,5 5,8 94,50 114,35 SVG-R23-8x8x8 Y E ,3 15,8 13,8 13,8 39,5 7,2 104,00 125, Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

147 Šroubení řady A Série pro pneumatické systémy ¾ S válcovým vnějším závitem Hadice D/d G NW D1 L ¾ Maximální provozní tlak 16 bar při teplotě 20 C L1 (mm) SW SW1 římé hrdlové šroubení A 11 bez DH vč. DH GESV-NI 6-4xG1/8a E /4 1/8" 3,3 11,5 18, ,50 53,85 GESV-NI 6-4xG1/4a E /4 1/4" 3,3 11, ,00 64,13 GESV-NI 6-4xG3/8a E /4 3/8" 3,3 11, ,00 79,86 GESV-NI 8-6xG1/8a E /6 1/8" 5,3 13,5 18, ,40 51,30 GESV-NI 8-6xG1/4a E /6 1/4" 5,3 13, ,70 60,14 GESV-NI 8-6xG3/8a E /6 3/8" 5,3 13, ,00 76,23 GESV-NI 8-6xG1/2a E /6 1/2" 5,3 13,5 19, ,50 116,77 GESV-NI 10-8xG1/4a E /8 1/4" 7 15,5 20, ,00 67,76 GESV-NI 10-8xG3/8a E /8 3/8" 7 15,5 20, ,00 76,23 GESV-NI 10-8xG1/2a E /8 1/2" 7 15, ,50 116,77 římé šroubení s vnitřním závitem A 13 ¾ S vnitřním závitem ¾ S kuželovým vnějším závitem Hadice D/d G NW D D1 L ¾ Maximální provozní tlak 16 bar při teplotě 20 C L1 (mm) SW bez DH ¾ Maximální provozní tlak 16 bar při teplotě 20 C vč. DH GAVS-NI 6-4xG1/8i E /4 1/8" 3,3 5,5 11, ,70 60,14 GAVS-NI 6-4xG1/4i E /4 1/4" 3,3 5,5 11,5 26,5 10, ,00 76,23 GAVS-NI 8-6xG1/8i E /6 1/8" 5,3 5,5 13, ,70 60,14 GAVS-NI 8-6xG1/4i E /6 1/4" 5,3 5,5 13,5 26,5 10, ,00 76,23 GAVS-NI 8-6xG3/8i E /6 3/8" 5,3 6,5 13,5 27,5 11, ,00 113,74 GAVS-NI 10-8xG1/4i E /8 1/4" , , ,00 83,49 Hadice D/d G NW D L L1 (mm) L2 (mm) SW Úhlové hrdlové šroubení A 14 bez DH vč. DH WEV-NI 6-4xR1/8a E /4 1/8" 3,3 11,5 21,5 17 7,5 8 60,00 72,60 WEV-NI 6-4xR1/4a E /4 1/4" 3,3 11,5 22, ,00 83,49 WEV-NI 8-6xR1/8a E /6 1/8" 4,6 13,5 21,5 17 7,5 8 69,00 83,49 WEV-NI 8-6xR1/4a E /6 1/4 5,3 13,5 22, ,50 76,84 WEV-NI 8-6xR3/8a E /6 3/8" 5,3 13,5 28, , ,00 113,74 WEV-NI 10-8xR1/4a E /8 1/4" 7 15, ,00 112,53 WEV-NI 10-8xR3/8a E /8 3/8" 7 15, , ,50 116,77 3 Rozvod stlačeného vzduchu T-šroubení s vnitřním závitem A 18 ¾ S válcovým vnějším závitem ¾ Otočná ¾ Maximální provozní tlak 12 bar při 20 C Hadice D/d G NW D1 D3 L L1 (mm) L2 (mm) bez DH vč. DH TVS-DR 6-4xG1/8ax6-4 E /4 1/8" 3, ,5 22,5 16,5 6,0 128,00 154,88 TVS-DR 6-4xG1/4ax6-4 E /4 1/4" 3, ,5 22,5 16,5 8,0 159,00 192,39 TVS-DR 8-6xG1/4ax8-6 E /6 1/4" 4, ,5 22,5 16,5 8,0 166,00 200,86 TVS-DR 10-8xG1/4ax10-8 E /8 1/4" 4, , ,5 8,0 182,00 220,22 Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 147

148 Šroubení řady A Série pro pneumatické systémy římé šroubení A 21 ¾ ro oboustranné hadicové připojení Hadice A D/d ¾ Maximální provozní tlak 16 bar při teplotě 20 C Hadice B D/d NW D1 D2 L SW SW1 bez DH vč. DH GVS-NI 6-4x6-4 E /4 6/4 3,3 11,5 11, ,00 82,28 GVS-NI 8-6x6-4 E /6 6/4 3,3 13,5 11, ,00 104,06 GVS-NI 8-6x8-6 E /6 8/6 5,3 13,5 13, ,00 95,59 GVS-NI 10-8x10-8 E /8 10/8 7 15,5 15,5 34, ,00 121,00 T-šroubení A 23 ¾ ro 3stranné hadicové připojení Hadice A D/d ¾ Maximální provozní tlak 16 bar při teplotě 20 C Hadice B D/d NW D1 D2 L L1 (mm) SW bez DH vč. DH TVS-NI 3x6-4 E /4 6/4 3,3 11,5 11,5 21,5 21,5 8 95,00 114,95 TVS-NI 3x8-6 E /6 8/6 5,3 13,5 11,5 21,5 21, ,00 136,73 TVS-NI 3x10-8 E /8 10/8 7 15,5 15, ,00 170, Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

149 ro více ergonomie na pracovišti Dílenské vybavení ¾ řipravený k připojení a kompletně vybavený rychlospojkou a dlouhou připojovací hadicí s vsuvkou ¾ Flexibilní použití díky velkému rozsahu otáčení ¾ K montáži na stěnu Max. tlak (bar) Vnější Ø (mm) Otěruvzdorná a elastická hadice na stlačený vzduch s ochrannou pružinou proti zalomení a dorazovým zařízením hadice Vypínatelná aretační funkce lastový kryt Vnitřní Ø (mm) Délka vytažení (m) (kg) Automatický hadicový naviják bez DH vč. DH SLA 8-10 A D , ,93 SLA 9 A D , , ,50 SLA 10 A D , , ,30 SLA A D ,5 12, , , ,59 ¾ Vyšší bezpečnost díky brzdění navíjené hadice říslušenství automatického hadicového navijáku říslušenství bez DH vč. DH BRE-SLA A B pro hadicový naviják SLA A (D312533) 799,00 966,79 ¾ řipravený k připojení a kompletně vybavený rychlospojkou a dlouhou připojovací hadicí s vsuvkou ¾ Flexibilní použití díky velkému rozsahu otáčení o více než 180 ¾ Vhodný k montáži na stěnu a strop Max. tlak (bar) Vnější Ø (mm) S robustním kovovým pouzdrem S chráněnou rychlospojkou Otěruvzdorná a elastická hadice na stlačený vzduch s ochrannou pružinou proti zalomení a dorazovým zařízením hadice Vnitřní Ø (mm) Délka vytažení (m) (kg) Automatický hadicový naviják bez DH vč. DH SLA 8-9 D , ,15 SLA 8-15 D , ,00 3 Rozvod stlačeného vzduchu ¾ Axiální připojení aby se hadice navíjela a odvíjela i během provozu ¾ Flexibilní hadice VC s tkanou vložkou Odolný plastový kryt Hadicový naviják manuální Velký pracovní záběr díky hadici o délce 20 m Max. tlak (bar) Vnější Ø (mm) Vnitřní Ø (mm) Délka (m) (kg) bez DH vč. DH SLA 9-20 M D , , ,79 Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 149

150 ro více ergonomie na pracovišti Dílenské vybavení Hadicový naviják manuální ¾ řipravený k připojení pomocí hadice UR s rychlospojkou a vsuvkou ¾ ři odvíjení nemůže dojít k převrácení díky stojanu otočnému o 360 ¾ Mimořádně robustní díky ochranné ocelové trubkové kleci ¾ Mimořádně vysoký průtok vzduchu prakticky bez poklesu tlaku díky velkému vnitřnímu průměru Ø 10 mm Otočný Sklopná kloub na vstupní vzduchové hadici ruční klika Max. tlak (bar) Vnější Ø (mm) Vnitřní Ø (mm) Délka (m) (kg) bez DH vč. DH SLA 10 D , , , ,44 Balancér ¾ ro všechny typy přenosných zařízení a nářadí ¾ Kompletně vybavený bezpečnostním lankem a karabinovým hákem ¾ Vysoká flexibilita, protože potřebná nosnost se nastavuje a upravuje předpětím pružiny na krytu Kompaktní, Gumový s robustním hliníkovým krytem nárazník v koncové poloze Nosnost (kg) Délka zdvihu (m) (kg) bez DH vč. DH FZ 0,4-1 D ,6 0, , ,15 FZ 1-2 D ,6 0, , ,92 FZ 2-3 D ,6 0, , ,17 FZ 2-4 D ,5 2, , ,76 FZ 4-6 D , , ,39 FZ 6-8 D ,5 3, , ,11 Balancér s hadicí ¾ ro všechny typy přenosných zařízení a nářadí do hmotnosti až 2,5 kg ¾ Kompletně vybavený bezpečnostním lankem a karabinovým hákem ¾ Vysoká flexibilita, protože potřebná nosnost se nastavuje a upravuje předpětím pružiny na krytu S Kompaktní, Gumový hadicí UR 6 1 mm s robustním hliníkovým krytem nárazník v koncové poloze Nosnost (kg) Délka zdvihu (m) (kg) řipojovací hadice (mm) řípojka bez DH vč. DH FZS 1 D ,8 1,4 1, x R1/4"a 4.500, ,00 FZS 2 D ,5 1,4 1, x R1/4"a 4.609, ,89 FZS 3 D ,5 1,4 1, x R1/4"a 4.714, , Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

151 ro více ergonomie na pracovišti Dílenské vybavení Energetický box / Energetický box ¾ ozinkovaný závěsný řetěz odlehčuje připojovací hadici a připojovací kabel ¾ Elektrické jištění tepelná pojistka automaticky vypne při přehřátí ¾ Robustní kryt ochrana proti odstřikující vodě a prachu podle I 44 Bezpečnostní spojky zabraňují vymrštění pneumatické hadice při odpojení Možnost připojení 3 zásuvky s ochranným kontaktem vpředu a vzadu Zásuvky s ochranným kontaktem 16 A / 230 V (ks) Třífázové zásuvky 16 A / 400 V (ks) řípojky stlačeného vzduchu (kg) bez DH EA 6 D , , ,79 EA 6/1 D , , ,09 vč. DH 3 Rozvod stlačeného vzduchu Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 151

152 řipojovací a spojovací materiál odle potřeb uživatele, bezpečná Spojovací technika od jednoduché vsuvky až po komplexní bezpečnostní rychlospojku pro všechny přípojky, ať už se jedná o nářadí, hadice nebo stroje. Bezpečnostní ocelové rychlospojky ¾ Bezpečná práce bez vyhazování hadice při odpojování (efekt biče), DIN EN ISO 4414 a DIN EN 983 ¾ Dlouhá životnost díky kalené a pozinkované oceli ¾ Jednoduché připojování malou silou Standardní Maximální Bez europrofil s jmenovitým rozměrem 7,6 pro mimořádně velký průtok vzduchu provozní tlak 16 bar silikonu Označení Bezpečnostní rychlospojky s vnějším závitem Bezpečnostní rychlospojky s vnitřním závitem Bezpečnostní rychlospojky s hadicovou spojkou bez DH vč. DH SSK-NW7,6-EURO-G1/4a E ,00 728,42 SSK-NW7,6-EURO-G3/8a E ,00 728,42 SSK-NW7,6-EURO-G1/2a E ,00 728,42 SSK-NW7,6-EURO-G1/4i E ,00 728,42 SSK-NW7,6-EURO-G3/8i E ,00 728,42 SSK-NW7,6-EURO-G1/2i E ,00 728,42 SSK-NW7,6-EURO-6mm E ,00 728,42 SSK-NW7,6-EURO-9mm E ,00 728,42 SSK-NW7,6-EURO-13mm E ,00 728,42 Tip oužívejte ocelové rychlospojky pouze společně s kalenými ocelovými vsuvkami 152 Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

153 řipojovací a spojovací materiál ¾ Dlouhá životnost díky kalené a pozinkované oceli ¾ Jednoduché připojování malou silou Standardní europrofil s jmenovitým rozměrem 7,6 pro mimořádně velký průtok vzduchu Maximální provozní tlak 16 bar Bez silikonu Ocelové rychlospojky s vnějším závitem bez DH vč. DH Označení SK-FE-NW7,6-EURO-G1/4a E ,00 431,97 SK-FE-NW7,6-EURO-G3/8a E ,00 431,97 Rychlospojky s vnějším závitem SK-FE-NW7,6-EURO-G1/2a E ,00 445,28 SK-FE-NW7,6-EURO-G1/4i E ,00 431,97 SK-FE-NW7,6-EURO-G3/8i E ,00 431,97 Rychlospojky s vnitřním závitem SK-FE-NW7,6-EURO-G1/2i E ,00 431,97 SK-FE-NW7,6-EURO-6mm E ,00 431,97 SK-FE-NW7,6-EURO-9mm E ,00 445,28 Rychlospojky s hadicovou spojkou SK-FE-NW7,6-EURO-13mm E ,00 445,28 Tip oužívejte ocelové rychlospojky pouze společně s kalenými ocelovými vsuvkami ¾ Speciálně určená k použití s ocelovými rychlospojkami (SK a SSK) ¾ Dlouhá životnost díky kalené a pozinkované oceli bez DH vč. DH Označení STN-FE-NW7,6-EURO-G1/4a E ,50 94,99 STN-FE-NW7,6-EURO-G3/8a E ,50 101,04 Ocelová vsuvka s vnějším závitem STN-FE-NW7,6-EURO-G1/2a E ,00 151,25 STN-FE-NW7,6-EURO-G1/4i E ,50 94,99 STN-FE-NW7,6-EURO-G3/8i E ,50 101,04 Ocelová vsuvka s vnitřním závitem STN-FE-NW7,6-EURO-G1/2i E ,00 187,55 STN-FE-NW7,6-EURO-6mm E ,50 94,99 STN-FE-NW7,6-EURO-9mm E ,50 101,04 Ocelová vsuvka s hadicovou spojkou STN-FE-NW7,6-EURO-13mm E ,50 103,46 Standardní europrofil s jmenovitým rozměrem 7,6 pro mimořádně velký průtok vzduchu Ocelová vsuvka 3 Rozvod stlačeného vzduchu Vsuvka ¾ Zabraňuje otočení hadice na stlačený vzduch při práci ¾ Otočná řípojka bez DH vč. DH STN-R1/4a E R 1/4"a 288,00 348,48 Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 153

154 řipojovací a spojovací materiál Rychlospojky a vsuvky z mosazi Standardní jm. Materiál: europrofil rozměr 7,2 Mosaz Označení Rychlospojky s vnějším závitem Rychlospojky s vnitřním závitem Rychlospojky s hadicovou spojkou Rychlospojky pro VC hadice bez DH vč. DH SK-NW7,2-G1/4a E ,50 107,09 SK-NW7,2-G3/8a E ,50 107,09 SK-NW7,2-G1/2a E ,50 114,35 SK-NW7,2-G1/4i E ,50 108,30 SK-NW7,2-G3/8i E ,50 108,30 SK-NW7,2-G1/2i E ,50 115,56 SK-NW7,2-6mm E ,00 122,21 SK-NW7,2-9mm E ,00 122,21 SK-NW7,2-13mm E ,00 153,67 SK-NW7,2-8x6mm E ,00 249,26 SK-NW7,2-12x9mm E ,00 249,26 Rychlospojky pro VC hadice, s ochrannou pružinou proti zalomení SK-NW7,2-8x6mm-KF E ,00 292,82 SK-NW7,2-12x9mm-KF E ,00 292,82 Rozdělovač s rychlospojkami VT 2 G3/8i-2xSK E ,00 349,69 VT 3 G3/8i-3xSK E ,00 641,30 Vsuvka s vnějším závitem Vsuvka s vnitřním závitem Vsuvka s hadicovou spojkou Vsuvka s hadicovou spojkou pro hadici VC Šroubení pro VC hadici, s ochrannou pružinou proti zalomení STN-MS-NW7,2-G1/8a E ,50 91,36 STN-MS-NW7,2-G1/4a E ,90 36,18 STN-MS-NW7,2-G3/8a E ,80 38,48 STN-MS-NW7,2-G1/2a E ,50 75,63 STN-MS-NW7,2-G1/8i E ,00 94,38 STN-MS-NW7,2-G1/4i E ,00 37,51 STN-MS-NW7,2-G3/8i E ,90 39,81 STN-MS-NW7,2-G1/2i E ,50 78,05 STN-MS-NW 7,2-4mm E ,00 84,70 STN-MS-NW7,2-6mm E ,70 23,84 STN-MS-NW7,2-9mm E ,70 23,84 STN-MS-NW7,2-13mm E ,80 38,48 STTL-K 4mm E ,00 82,28 STTL-K 6mm E ,00 82,28 STTL-K 9mm E ,00 113,74 STTL-KF 6mm E ,00 133,10 STTL-KF 9mm E ,00 154, Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

155 řipojovací a spojovací materiál Miniprofil, jmenovitý rozměr 5 Materiál: Mosaz Spojkový systém Mini bez DH vč. DH Označení SK-NW5-G1/8a-mini E ,00 188,76 SK-NW5-G1/4a-mini E ,00 188,76 Rychlospojka Mini s vnějším závitem SK-NW5-G1/8i-mini E ,00 188,76 SK-NW5-G1/4i-mini E ,00 188,76 Rychlospojka Mini s vnitřním závitem SK-NW5-4mm-mini E ,00 188,76 SK-NW5-6mm-mini E ,00 188,76 SK-NW5-9mm-mini E ,00 261,36 SK-NW5-6x4mm-mini E ,00 211,75 SK-NW5-8x6mm-mini E ,00 257,73 Rychlospojka Mini s hadicovou spojkou Rychlospojka Mini pro hadici VC STN-MS-NW5-G1/8a-mini E ,60 55,18 STN-MS-NW5-G1/4a-mini E ,40 59,77 Vsuvka Mini s vnějším závitem STN-MS-NW5-G1/8i-mini E ,60 55,18 STN-MS-NW5-G1/4i-mini E ,40 59,77 Vsuvka Mini s vnitřním závitem STTL-4mm-mini E ,70 48,04 STTL-6mm-mini E ,00 47,19 STTL-9mm-mini E ,60 55,18 STTL-6x4mm-mini E ,00 66,55 STTL-8x6mm-mini E ,50 69,58 Vsuvka Mini s hadicovou spojkou Šroubení mini pro VC hadici 3 Rozvod stlačeného vzduchu Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 155

156 řipojovací a spojovací materiál Spojovací systém ARO/Orion rofil oužívá ARO/Orion, jmenovitý rozměr 5,5 se převážně v zemích Beneluxu, Severní Americe, Švýcarsku Označení Rychlospojky s vnějším závitem bez DH vč. DH SK-NW5,5-ARO-G1/4a E ,00 205,70 SK-NW5,5-ARO-G1/2a E ,00 169,40 Rychlospojky s vnitřním závitem SK-NW5,5-ARO-G1/4i E ,00 205,70 SK-NW5,5-ARO-G1/2i E ,00 212,96 SK-NW5,5-ARO-9mm E ,00 169,40 Rychlospojky s hadicovou spojkou Vsuvka s vnějším závitem STN-NW5,5-ARO-G1/4a E ,00 88,33 STN-NW5,5-ARO-G1/2a E ,00 101,64 Vsuvka s vnitřním závitem STN-NW5,5-ARO-G1/4i E ,50 79,26 STN-NW5,5-ARO-G1/2i E ,00 101,64 STN-NW5,5-ARO-9mm E ,50 79,26 Vsuvka s hadicovou spojkou Spojovací systém ISO rofil oužívá ISO, jmenovitý rozměr 5,5 se převážně ve Francii, Španělsku, Severní Americe, Norsku Označení Rychlospojky s vnějším závitem bez DH vč. DH SK-NW5,5-ISO-G1/4a E ,00 205,70 SK-NW5,5-ISO-G1/2a E ,00 169,40 Rychlospojky s vnitřním závitem SK-NW5,5-ISO-G1/4i E ,00 169,40 SK-NW5,5-ISO-G1/2i E ,00 212,96 SK-NW5,5-ISO-9mm E ,00 205,70 Rychlospojky s hadicovou spojkou Vsuvka s vnějším závitem STN-NW5,5-ISO-R1/4a E ,50 73,21 STN-NW5,5-ISO-R1/2a E ,00 135,52 Vsuvka s vnitřním závitem STN-NW5,5-ISO-G1/4i E ,50 73,21 STN-NW5,5-ISO-G1/2i E ,00 145,20 STN-NW5,5-ISO-9mm E ,00 88,33 Vsuvka s hadicovou spojkou 156 Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

157 řipojovací a spojovací materiál Standardní Materiál: europrofil Mosaz Hadicové spojky bez DH bez DH vč. DH SLK 11-13mm E ,50 13,92 SLK 13-15mm E ,50 13,92 SLK 15-18mm E ,50 16,34 vč. DH Označení STL-G1/8a x 4mm E ,00 37,51 STL-G1/8a x 6mm E ,10 44,89 STL-G1/4a x 4mm E ,20 48,64 STL-G1/4a x 6mm E ,20 49,85 STL-G1/4a x 9mm E ,30 52,39 STL-G3/8a x 6mm E ,20 58,32 STL-G3/8a x 9mm E ,10 56,99 Hadicová spojka s vnějším závitem STL-G3/8a x 13mm E ,50 63,53 STL-G1/2a x 6mm E ,50 105,88 STL-G1/2a x 9mm E ,00 107,69 STL-G1/2a x 13mm E ,50 110,72 STL-G3/4a x 13mm E ,00 181,50 STL-G3/4a x 19mm E ,00 181,50 STL-G1/4i x 6mm E ,50 63,53 STL-G1/4i x 9mm E ,50 64,74 STL-G3/8i x 6mm E ,50 69,58 STL-G3/8i x 9mm E ,50 69,58 Hadicová spojka s vnitřním závitem STL-G1/2i x 9mm E ,00 124,63 STL-G1/2i x 13mm E ,00 129,47 SLVR 4mm E ,40 53,72 SLVR 6mm E ,50 65,95 SLVR 9mm E ,50 69,58 Hadicová spojovací trubka SLVR 13mm E ,50 107,09 ¾ Ocel ¾ Leskle zinkovaná se 2 profilovými uchy ¾ Šířka pásky 7 mm Hadicové svorky 3 Rozvod stlačeného vzduchu Šroubovací svorky bez DH vč. DH SRK 8-12mm E ,80 23,96 SRK 10-16mm E ,60 21,30 SRK 12-20mm E ,60 21,30 SRK 16-25mm E ,60 21,30 SRK 20-32mm E ,90 28,92 SRK 25-40mm E ,80 49,37 SRK 32-50mm E ,70 51,67 ¾ Ocel, leskle zinkovaná ¾ Šířka pásky 9 mm ¾ Šnekový závit se šroubem s křížovou drážkou vel. 7 mm Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 157

158 řipojovací a spojovací materiál Dvojitá vsuvka Označení Dvojitá vsuvka Materiál Závit bez DH vč. DH DN-St-G1/4a x G1/4a E Ocel pozinkovaná s vnitřním kuželem 39,20 47,43 DN-St-G3/8a x G3/8a E Ocel pozinkovaná s vnitřním kuželem 43,10 52,15 DN-St-G1/2a x G1/2a E Ocel pozinkovaná s vnitřním kuželem 52,00 62,92 DN-St-G1/4a x G1/8a E Ocel pozinkovaná s vnitřním kuželem 41,20 49,85 DN-St-G3/8a x G1/4a E Ocel pozinkovaná s vnitřním kuželem 39,10 47,31 DN-St-G1/2a x G1/4a E Ocel pozinkovaná s vnitřním kuželem 53,50 64,74 DN-St-G1/2a x G3/8a E Ocel pozinkovaná s vnitřním kuželem 51,00 61,71 DN-MS-G1/8a x G1/8a E Mosaz s vnitřním kuželem 30,60 37,03 DN-MS-G1/4a x G1/4a E Mosaz s vnitřním kuželem 45,60 55,18 DN-MS-G3/8a x G3/8a E Mosaz s vnitřním kuželem 48,80 59,05 DN-MS-G1/2a x G1/2a E Mosaz s vnitřním kuželem 65,00 78,65 DN-MS-G3/4a x G3/4a E Mosaz s vnitřním kuželem 136,00 164,56 DN-MS-G1a x G1a E Mosaz s vnitřním kuželem 227,00 274,67 DN-MS-G1/8a x G1/4a E Mosaz s vnitřním kuželem 35,40 42,83 DN-MS-G1/8a x G3/8a E Mosaz s vnitřním kuželem 55,00 66,55 DN-MS-G1/4a x G3/8a E Mosaz s vnitřním kuželem 45,60 55,18 DN-MS-G1/4a x G1/2a E Mosaz s vnitřním kuželem 70,50 85,31 DN-MS-G3/8a x G1/2a E Mosaz s vnitřním kuželem 68,00 82,28 DN-MS-G3/8a x G3/4a E Mosaz s vnitřním kuželem 145,00 175,45 DN-MS-G1/2a x G3/4a E Mosaz s vnitřním kuželem 141,00 170,61 DN-MS-G1/2a x G1a E Mosaz s vnitřním kuželem 195,00 235,95 DN-MS-G3/4a x G1a E Mosaz s vnitřním kuželem 216,00 261,36 DN-MS-R1/4a x R1/4a E Mosaz s kuželovým závitem 51,50 62,32 DN-MS-R3/8a x R3/8a E Mosaz s kuželovým závitem 70,00 84,70 DN-MS-R1/2a x R1/2a E Mosaz s kuželovým závitem 83,50 101,04 DN-MS-R3/4a x R3/4a E Mosaz s kuželovým závitem 100,00 121,00 DNL-MS-R1/8a x R1/8a E Mosaz kuželové těsnění, rozebíratelné 107,00 129,47 DNL-MS-R1/8a x R1/4a E Mosaz kuželové těsnění, rozebíratelné 107,00 129,47 DNL-MS-R1/4a x R1/4a E Mosaz kuželové těsnění, rozebíratelné 110,00 133,10 DNL-MS-R1/4a x R3/8a E Mosaz kuželové těsnění, rozebíratelné 136,00 164,56 DNL-MS-R3/8a x R3/8a E Mosaz kuželové těsnění, rozebíratelné 125,00 151,25 DNL-MS-R1/2a x R1/2a E Mosaz kuželové těsnění, rozebíratelné 156,00 188,76 DNL-MS-R3/4a x R3/4a E Mosaz kuželové těsnění, rozebíratelné 284,00 343,64 DNL-MS-R1a x R1a E Mosaz kuželové těsnění, rozebíratelné 584,00 706,64 DNL-G1 1/2i x G1 1/2i E Mosaz kuželové těsnění, rozebíratelné 2.235, ,35 DNL-G2i x G2i E Mosaz kuželové těsnění, rozebíratelné 3.692, ,32 DNL-G1 1/4i x G1 1/4i E Mosaz kuželové těsnění, rozebíratelné 1.919, ,99 DN-NI-G1/8a x G1/8a E Mosaz poniklovaná s válcovým vnějším závitem 29,30 35,45 DN-NI-G1/4a x G1/4a E Mosaz poniklovaná s válcovým vnějším závitem 36,50 44,17 DN-NI-G3/8a x G3/8a E Mosaz poniklovaná s válcovým vnějším závitem 46,60 56,39 DN-NI-G1/2a x G1/2a E Mosaz poniklovaná s válcovým vnějším závitem 60,00 72,60 DN-NI-G1/8a x G1/4a E Mosaz poniklovaná s válcovým vnějším závitem 29,30 35,45 DN-NI-G1/4a x G3/8a E Mosaz poniklovaná s válcovým vnějším závitem 36,50 44,17 DN-NI-G1/4a x G1/2a E Mosaz poniklovaná s válcovým vnějším závitem 60,00 72,60 DN-NI-G3/8a x G1/2a E Mosaz poniklovaná s válcovým vnějším závitem 60,00 72,60 DN-G1 1/2a x G1 1/2a E Mosaz jednostranný s vnitřním kuželem 353,00 427,13 DN-G1 1/4a x G1 1/2a E Mosaz jednostranný s vnitřním kuželem 406,00 491,26 DN-G1 1/2a x G2a E Mosaz jednostranný s vnitřním kuželem 776,00 938,96 DN-G1 1/4a x G1 1/4a E Mosaz jednostranný s vnitřním kuželem 240,00 290,40 DN-G1 1/2a x G2a E Mosaz bez vnitřního kuželu 490,00 592,90 DN-G1a x G1 1/2a E Mosaz bez vnitřního kuželu 303,00 366,63 DN-G2a x G2a E Mosaz bez vnitřního kuželu 542,00 655, Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

159 řipojovací a spojovací materiál Redukční kusy Materiál Závit bez DH vč. DH Označení RDS-G1/4a x G1/8i E Mosaz S vnějším a vnitřním závitem 30,00 36,30 RDS-G3/8a x G1/8i E Mosaz S vnějším a vnitřním závitem 35,00 42,35 RDS-G3/8a x G1/4i E Mosaz S vnějším a vnitřním závitem 35,00 42,35 RDS-G1/2a x G1/8i E Mosaz S vnějším a vnitřním závitem 41,20 49,85 RDS-G1/2a x G1/4i E Mosaz S vnějším a vnitřním závitem 37,00 44,77 RDS-G1/2a x G3/8i E Mosaz S vnějším a vnitřním závitem 49,20 59,53 RDS-G3/4a x G3/8i E Mosaz S vnějším a vnitřním závitem 86,50 104,67 RDS-G3/4a x G1/2i E Mosaz S vnějším a vnitřním závitem 97,50 117,98 RDS-G1a x G1/2i E Mosaz S vnějším a vnitřním závitem 139,00 168,19 RDS-G1a x G3/4i E Mosaz S vnějším a vnitřním závitem 122,00 147,62 RDS-G1 1/4a x G1/2i E Mosaz S vnějším a vnitřním závitem 193,00 233,53 RDS-G1 1/4a x G3/4i E Mosaz S vnějším a vnitřním závitem 426,00 515,46 RDS-G1 1/2a x G1i E Mosaz S vnějším a vnitřním závitem 479,00 579,59 Redukční kus RDS-G2a x G1i E Mosaz S vnějším a vnitřním závitem 678,00 820,38 RDS-R1/4a x G1/8i E Mosaz poniklovaná Vnější závit kuželový, vnitřní závit válcový 26,00 31,46 RDS-R3/8a x G1/4i E Mosaz poniklovaná Vnější závit kuželový, vnitřní závit válcový 29,30 35,45 RDS-R1/2a x G3/8i E Mosaz poniklovaná Vnější závit kuželový, vnitřní závit válcový 43,50 52,64 RDS-R3/4a x G1/2i E Mosaz poniklovaná Vnější závit kuželový, vnitřní závit válcový 86,00 104,06 RDS-G2a x G1 1/2i E Mosaz Vnější a vnitřní válcový závit, krátké provedení 567,00 686,07 RDS-G1 1/2a x G1 1/4i E Mosaz Vnější a vnitřní válcový závit, krátké provedení 423,00 511,83 RDS-G1 1/4a x G1i E Mosaz Vnější a vnitřní válcový závit, krátké provedení 126,00 152,46 RDS-G2a x G1 1/4i E Mosaz Vnější a vnitřní válcový závit, krátké provedení 540,00 653,40 RDS-G1 1/2a x G3/4i E Mosaz Vnější a vnitřní válcový závit, krátké provedení 200,00 242,00 RDS-G2a x G3/4i E Mosaz Vnější a vnitřní válcový závit, krátké provedení 1.519, ,99 Materiál Závit bez DH vč. DH Označení RDN-G1/8a x G1/8i E Mosaz S vnějším a vnitřním závitem 36,00 43,56 RDN-G1/8a x G1/4i E Mosaz S vnějším a vnitřním závitem 41,20 49,85 RDN-G1/4a x G1/8i E Mosaz S vnějším a vnitřním závitem 46,10 55,78 RDN-G1/4a x G1/4i E Mosaz S vnějším a vnitřním závitem 44,10 53,36 RDN-G1/4a x G3/8i E Mosaz S vnějším a vnitřním závitem 66,50 80,47 RDN-G3/8a x G1/4i E Mosaz S vnějším a vnitřním závitem 64,50 78,05 RDN-G3/8a x G3/8i E Mosaz S vnějším a vnitřním závitem 64,50 78,05 Redukční RDN-G3/8a x G1/2i E Mosaz S vnějším a vnitřním závitem 84,00 101,64 vsuvka RDN-G1/2a x G3/8i E Mosaz S vnějším a vnitřním závitem 126,00 152,46 RDN-G1/2a x G1/2i E Mosaz S vnějším a vnitřním závitem 115,00 139,15 RDN-G1/2a x G3/4i E Mosaz S vnějším a vnitřním závitem 152,00 183,92 RDN-G1/4a x G1/8i Z E Mosaz poniklovaná S vnitřním šestihranem, vnější závit válcový 39,50 47,80 RDN-G1/4a x G3/8i Z E Mosaz poniklovaná S vnitřním šestihranem, vnější závit válcový 57,00 68,97 RDN-G1/2a x G3/8i Z E Mosaz poniklovaná S vnitřním šestihranem, vnější závit válcový 83,00 100,43 RDN R 3/4a x G 1/2i E Červený bronz S vnějším a vnitřním závitem 156,00 188,76 RDN R1a x G1/2i E Mosaz S vnějším a vnitřním závitem 237,00 286,77 Redukční RDN R1a x Rp3/4i E Červený bronz S vnějším a vnitřním závitem 257,00 310,97 vsuvka RDN R1 1/4a x Rp3/4i E Červený bronz S vnějším a vnitřním závitem 400,00 484,00 DRN-G1/8a x G1/8i E Mosaz poniklovaná S vnějším a vnitřním závitem, otočný 102,00 123,42 DRN-G1/4a x G1/4i E Mosaz poniklovaná S vnějším a vnitřním závitem, otočný 117,00 141,57 Otočná vsuvka DRN-G3/8a x G3/8i E Mosaz poniklovaná S vnějším a vnitřním závitem, otočný 172,00 208,12 RDN-G1 1/4a x G1 1/2i E Mosaz Vnější a vnitřní válcový závit, krátké provedení 317,00 383,57 RDN-G1a x G1 1/4i E Mosaz Vnější a vnitřní válcový závit, krátké provedení 129,00 156,09 Redukční vsuvka RDN-G3/4a x G1i E Mosaz Vnější a vnitřní válcový závit, krátké provedení 162,00 196,02 Redukční vsuvka 3 Rozvod stlačeného vzduchu Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 159

160 řipojovací a spojovací materiál Objímky Označení Objímka Materiál bez DH vč. DH MU-MS-G1/8i E Mosaz 35,00 42,35 MU-MS-G1/4i E Mosaz 47,30 57,23 MU-MS-G3/8i E Mosaz 59,50 72,00 MU-MS-G1/2i E Mosaz 78,00 94,38 MU-MS-G3/4i E Mosaz 146,00 176,66 MU-MS-G1i E Mosaz 233,00 281,93 MU-NI-G1/8i E Mosaz poniklovaná 29,30 35,45 MU-NI-G1/4i E Mosaz poniklovaná 43,50 52,64 MU-NI-G3/8i E Mosaz poniklovaná 68,00 82,28 MU-NI-G1/2i E Mosaz poniklovaná 109,00 131,89 MU-G2i E Mosaz 542,00 655,82 MU-G1 1/2i E Mosaz 317,00 383,57 MU-G1 1/4i E Mosaz 257,00 310,97 Uzavírací šrouby Označení Materiál Závit VSS-ST-I-R1/2a G Ocel S vnitřním šestihranem, vnější závit kuželový, závit rýhovaný VSS-ST-I-R3/4a G Ocel S vnitřním šestihranem, vnější závit kuželový, závit rýhovaný bez DH vč. DH 45,20 54,69 59,50 72,00 Uzavírací šroub VSS-MS-I-R1/8a E Mosaz S vnitřním šestihranem, vnější závit kuželový, 23,10 27,95 závit rýhovaný VSS-MS-I-R1/4a E Mosaz S vnitřním šestihranem, vnější závit kuželový, 30,60 37,03 závit rýhovaný VSS-MS-I-R3/8a E Mosaz S vnitřním šestihranem, vnější závit kuželový, 39,70 48,04 závit rýhovaný VSS-MS-I-B-G1/8a E Mosaz S vnitřním šestihranem, vnější závit válcový 30,60 37,03 VSS-MS-I-B-G1/4a E Mosaz S vnitřním šestihranem, vnější závit válcový 39,70 48,04 VSS-MS-I-B-G3/8a E Mosaz S vnitřním šestihranem, vnější závit válcový 55,00 66,55 VSS-MS-I-B-G1/2a E Mosaz S vnitřním šestihranem, vnější závit válcový 78,00 94,38 VSS-MS-I-B-G3/4a E Mosaz S vnitřním šestihranem, vnější závit válcový 117,00 141,57 VSS-NI-AS-G1/8a E Mosaz poniklovaná Šestihran 15,80 19,12 VSS-NI-AS-G1/4a E Mosaz poniklovaná Šestihran 21,40 25,89 VSS-NI-AS-G3/8a E Mosaz poniklovaná Šestihran 36,50 44,17 VSS-NI-AS-G1/2a E Mosaz poniklovaná Šestihran 49,70 60, Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

161 řipojovací a spojovací materiál Úhelníky Materiál Závit bez DH WKS-MS 90-2xR1/8a E Mosaz 2 vnější závity 70,00 84,70 WKS-MS 90-2xR1/4a E Mosaz 2 vnější závity 86,00 104,06 WKS-MS 90-2xR3/8a E Mosaz 2 vnější závity 117,00 141,57 WKS-MS 90-2xR1/2a E Mosaz 2 vnější závity 164,00 198,44 WKS-W90 2x G 1/4i MS E Mosaz 2 vnitřní závity 96,50 116,77 WKS-W90 2x G 3/8i MS E Mosaz 2 vnitřní závity 122,00 147,62 WKS-W90 2x G 1/2i MS E Mosaz 2 vnitřní závity 141,00 170,61 WKS-W90 2x G 3/4i MS E Mosaz 2 vnitřní závity 198,00 239,58 WKS-W90 2x G1i MS E Mosaz 2 vnitřní závity 315,00 381,15 WKS-W90 2x G1 1/4i MS E Mosaz 2 vnitřní závity 390,00 471,90 WKS-W90 2x G1 1/2i MS E Mosaz 2 vnitřní závity 545,00 659,45 vč. DH Označení WKS-W90-R1/8axG1/8i E Mosaz poniklovaná S vnějším a vnitřním závitem 57,00 68,97 WKS-W90-R1/4axG1/4i E Mosaz poniklovaná S vnějším a vnitřním závitem 70,00 84,70 WKS-W90-G3/8axR3/8i E Mosaz poniklovaná S vnějším a vnitřním závitem 86,00 104,06 WKS-W90-R1/2axG1/2i E Mosaz poniklovaná S vnějším a vnitřním závitem 136,00 164,56 WKS-W90-R3/4axG3/4i E Mosaz poniklovaná S vnějším a vnitřním závitem 158,00 191,18 WKS-W90-NI 2xG1/8i E Mosaz poniklovaná 2 vnitřní závity 57,00 68,97 WKS-W90-NI 2xG1/4i E Mosaz poniklovaná 2 vnitřní závity 70,00 84,70 WKS-W90-NI 2xG3/8i E Mosaz poniklovaná 2 vnitřní závity 88,50 107,09 WKS-W90-NI 2xG1/2i E Mosaz poniklovaná 2 vnitřní závity 136,00 164,56 WKS-W90-R1a x G1i E Mosaz S vnějším a vnitřním závitem 246,00 297,66 WKS-W90-G1 1/4a xg1 1/4i E Mosaz S vnějším a vnitřním závitem 681,00 824,01 WKS-W90-G1 1/2a xg1 1/2i E Mosaz S vnějším a vnitřním závitem 689,00 833,69 WKS-W45 2xG1i MS E Mosaz 2 vnitřní závity 339,00 410,19 WKS-W45 2x R1 1/4i MS E Mosaz 2 vnitřní závity 309,00 373,89 WKS-W45 2x R1 1/2i MS E Mosaz 2 vnitřní závity 398,00 481,58 Materiál Závit bez DH Úhelník vč. DH Označení TSK-MS 90-3xR1/4a E Mosaz 3 vnější závity 114,00 137,94 TSK-MS 90-3xR3/8a E Mosaz 3 vnější závity 164,00 198,44 TSK-MS 90-3xR1/2a E Mosaz 3 vnější závity 232,00 280,72 TSK-MS 90-3xG1/8i E Mosaz 3 vnitřní závity 116,00 140,36 TSK-MS 90-3xG1/4i E Mosaz 3 vnitřní závity 115,00 139,15 TSK-MS 90-3xG3/8i E Mosaz 3 vnitřní závity 136,00 164,56 TSK-MS 90-3xG1/2i E Mosaz 3 vnitřní závity 169,00 204,49 TSK-MS 90-3xG3/4i E Mosaz 3 vnitřní závity 250,00 302,50 TSK-MS 90-3xG1i E Mosaz 3 vnitřní závity 411,00 497,31 TSK-NI 90-3xR1/4a E Mosaz poniklovaná 3 vnější závity 104,00 125,84 T-kus TSK-NI 90-3xR3/8a E Mosaz poniklovaná 3 vnější závity 130,00 157,30 TSK-NI 90-3xR1/2a E Mosaz poniklovaná 3 vnější závity 177,00 214,17 TSK-NI 3xG1/4i E Mosaz poniklovaná 3 vnitřní závity 104,00 125,84 TSK-NI 3xG3/8i E Mosaz poniklovaná 3 vnitřní závity 130,00 157,30 TSK-NI 3xG1/2i E Mosaz poniklovaná 3 vnitřní závity 188,00 227,48 TSK-MS 1xR1/4a-2xG1/4i E Mosaz poniklovaná 1 vnější, 2 vnitřní závity 104,00 125,84 TSK-MS 1xR3/8a-2xG3/8i E Mosaz poniklovaná 1 vnější, 2 vnitřní závity 130,00 157,30 TSK-MS 1xR1/2a-2xG1/2i E Mosaz poniklovaná 1 vnější, 2 vnitřní závity 177,00 214,17 T-kusy 3 Rozvod stlačeného vzduchu Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 161

162 řipojovací a spojovací materiál Y-kusy Označení Rozdělovač Materiál Závit bez DH vč. DH VT 2 3xG3/8i E Mosaz 3 vnitřní závity 205,00 248,05 VT 2 3xG1/2i E Mosaz 3 vnitřní závity 279,00 337,59 VT 3 4xG3/8i E Mosaz 4 vnitřní závity 263,00 318,23 VT 3 4xG1/2i E Mosaz 4 vnitřní závity 401,00 485,21 Y-kus YS-NI 3xG1/4i E Mosaz poniklovaná 3 vnitřní závity 88,50 107,09 YS-NI 3xG3/8i E Mosaz poniklovaná 3 vnitřní závity 116,00 140,36 YS-NI 3xG1/2i E Mosaz poniklovaná 3 vnitřní závity 216,00 261,36 YS-NI 1xR1/4a-2xG1/4i E Mosaz poniklovaná 1 vnější, 2 vnitřní závity 88,50 107,09 YS-NI 1xR3/8a-2xG3/8i E Mosaz poniklovaná 1 vnější, 2 vnitřní závity 116,00 140,36 YS-NI 1xR1/2a-2xG1/2i E Mosaz poniklovaná 1 vnější, 2 vnitřní závity 232,00 280,72 Kříže Označení Kříž Materiál Závit bez DH vč. DH KZS-Alu 4 x G1/8i E Hliník 4 vnitřní závity 155,00 187,55 KZS-Alu 4 x G1/4i E Hliník 4 vnitřní závity 231,00 279,51 VRB-Alu 4 x G3/8i E Hliník 4 vnitřní závity 353,00 427,13 KZS-Alu 4 x G1/2i E Hliník 4 vnitřní závity 411,00 497,31 KZS-NI R1/4a-3xG1/4i E Mosaz poniklovaná 3 vnitřní, 1 vnější závit 115,00 139, Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

163 artner na svém místě: Naše servisní nabídka Servis pro vaše zařízení podle vašeho výběru Ve spolupráci s našimi 18 servisními partnery poskytujeme profesionální péči vašim tlakovzdušným zařízením. Koncepce je jednoduchá a přehledná: Každý zákazník má možnost vybrat si z širokého portfolia různých servisních společností a jimi poskytovaných služeb. Tyto servisní služby lze rozdělit do čtyř fází: analýza aktuálního stavu a potřeb, poradenství a plánování zařízení, instalace a uvedení do provozu a údržba a servis. Analýza aktuálního stavu a potřeb zjišťování potřeb měření a nalezení netěsností měření energetické účinnosti kontrola zařízení a bezpečnostní kontrola Údržba a servis opravy a údržba na místě upomínková služba: termíny údržby a kontroly servisní zákaznická linka s profesionálním odborným poradenstvím pronájem kompresorů hustá síť servisních opěrných bodů oradenství a plánování zařízení výčet možností optimalizace a úspor projektování instalační výkresy 3 Rozvod stlačeného vzduchu Instalace a uvedení do provozu Instalace Uvedení do provozu Školení Návrh tlakovzdušného zařízení Zavolejte odborníkům! Rádi vám pomůžeme při návrhu vašeho tlakovzdušného zařízení a společně s vámi stanovíme potřebné množství vzduchu, vhodnou kvalitu vzduchu pro vaši aplikaci a potřebný tlak a zohledníme dlouhodobý rozvoj podniku. oté vám podle vašich požadavků doporučíme vhodný kompresor. Další informace získáte u svého prodejce nebo od našich servisních techniků. 163

164 164

165 Využití stlačeného vzduchu Ofukovací pistole 168 Rázové utahováky 172 Ráčnové utahováky 180 Šroubováky 182 Vrtačky 186 Brusky 188 ily 194 Nýtovací kleště 195 Sponkovačky a hřebíkovačky 196 Lakovací a stříkací pistole na barvu 203 Tlakové nádoby na materiál 210 Omítací stroje 215 Stříkací pistole 218 Speciální pistole 220 Tlakové maznice 222 istole na kartuše 223 Jehlové oklepávače 226 Sekací kladiva 228 Tryskací zařízení 232 neuhustiče 236 Sady a příslušenství Využití stlačeného vzduchu 165

166 Jaký kompresor pro jaký nástroj? Spotřeba Ø spotřeba Minimální výkon Kvalita vzduchu vzduchu [l/s] vzduchu [l/min] [kw]* naolejovaný bez oleje Ofukovací pistole D A-BM-SN 78 0,55 x D A-BM-T9 78 0,55 x D A-RS 180 1,10 x D Subheadline A-RSV ,80 x D A-SOFT 192 1,10 x D A-BM-SNV ,10 x D A-VARIO-S 162 1,10 x D Text A-VARIO-L 222 1,10 x D A-VARIO-F 348 1,80 x D A-VARIO-V 222 1,10 x D A-VARIO ,10 x D A-BM-S 234 1,50 x D A-VARIO-L ,10 x Rázový utahovák D SGS 360-3/8" ,50 x D SGS 440-1/2" 5, ,50 x D SGS 430-1/2" ,50 x D SGS 610-1/2" ,80 x D SGS 850-1/2" 8, ,80 x D SGS 850 D-1/2" 8, ,80 x D SGS /2" 9, ,80 x D Základní sada SGS 1/2" ,80 x D SGS /4" 9, ,20 x D SGS " 9, ,20 x D SGS " ,00 x Ráčnový šroubovák D Sada RAS 1/2" Base ,50 x D RAS 41-1/4" ,50 x D RAS 41-3/8" ,50 x D RAS 68-1/2" ,80 x D RAS 122 SW-1/2" ,80 x neuhustiče D RF-RMG 0,55 x D RF-RMG-K 0,55 x D RF-RM kalibrovaný 0,55 x D RF 12 MG 0,55 x D RF 12 MG 2,5 0,55 x D RF 12 DVG 0,8 0,55 x D RF-RM 0,55 x Šroubovák D DRS , ,80 x D DRS , ,80 x D DRS 140 SYS ,20 x D DRS ,20 x D DRS ,20 x Vrtačky D BM mm ,20 x D BM mm ,20 x D BM-W mm ,20 x Brusky D ES , ,00 x D ES 150-2,5 6, ,00 x D BDS , ,00 x D SBS-Set-Base ,20 x D SDS 220-6mm ,20 x D SBS 220-6mm L ,20 x D SBS-W 220-6mm ,20 x D WSL ,00 x D LH-WSL ,00 x D SBS 700 SYS ,20 x 166

167 Spotřeba vzduchu [l/s] Ø spotřeba vzduchu [l/min] Minimální výkon [kw]* Kvalita vzduchu naolejovaný bez oleje ily D KS ,80 x Nýtovací kleště D NZ-SYS 1,1 l na zdvih 0,55 x Sponkovačky a hřebíkovačky D KLG ,3 l na úder 0,55 x D KLG ,8 l na úder 0,55 x D KLG ,3 l na úder 0,55 x D KLG SYS 0,8 l na úder 0,55 x D KNG 40/50 SYS 1,1 l na úder 0,55 x D SNG-SK 50 SYS 1,1 l na úder 0,55 x D NG-N 25 SYS 0,3 l na úder 0,55 x D RNG-RN 90 2,9 l na úder 1,80 x Mazací lis D F-M 0,6 l na zdvih 0,55 x D F-A 0,6 l na zdvih 0,55 x istole na kartuše D KT 310 DR 60 0,55 x D SI ,55 x D KT ,55 x D KT 310 ALU 100 0,55 x Jehlové odrezovače D N ,80 x D N ,80 x D N , ,20 x Tryskací zařízení D SS-SAV 4, ,00 x D SS-Strahlfix 2, ,20 x D SS-Strahlfix bezprašná 2, ,80 x D SS-DS ,00 x D SS-SAW 4 SYS 5, ,00 x Sekací kladivo D Základní sada MLH ,80 x D MLH 5000/ , ,20 x D MLH 3000/ , ,20 x D MLH 3000/ , ,00 x D MLH 2500/ , ,20 x Lakovací pistole D FS-OTIMAL ,5 2, ,20 x D FS-F 2001 M-MA 3, ,20 x D FS-AZ 2 2, ,80 x D FS-F-HTE2 S 3, ,00 x D FS-F-HTE2 MA 3, ,00 x D FS-MINI-VARIO 2 1,3 80 1,50 x D FS-F-HTE2 WB 3, ,00 x D FS-F-HTE2-1,5 3, ,00 x D FS-F-HTE2-1,3 3, ,00 x D FS-F-HTE2-1,8 3, ,00 x Omítací stroje D TS 3, ,00 x D SR 330-6, ,00 x D SR 215-6, ,00 x D SR 215-8, ,00 x Stříkací pistole D S-SE 0,8 50 1,10 x D S-SM ,50 x D UHW ,50 x D SL 750 1,50 x 4 Využití stlačeného vzduchu * řehled nezobrazuje současné použití několika nástrojů. 167

168 řehled našich ofukovacích pistolí D D D D D D D D D D D D D A-RS A-BM-SN A-BM-T9 A-BM-S A-RSV 100 A-BM- -SNV100 A-Vario- A-Vario-V A-Vario-S A-Vario-L, A-Vario-L- 500 A-Vario-F A-Soft Možnosti použití Obecné ofukovací práce Malé otvory / zahloubení rostředí citlivé na hluk Citlivé povrchy Obtížně přístupná místa Velké plochy Sušení + ++ řehled modelů ofukovacích pistolí ++ velmi vhodné + vhodné. Spotřeba vzduchu (l/ min) racovní tlak (bar) Strana v katalogu A-RS D A-BM-SN D A-BM-T9 D A-BM-S D A-RSV 100 D A-BM-SNV100 D A-Vario- D A-Vario-V D A-Vario-S D A-Vario-L D A-Vario-L-500 D A-Vario-F D A-Soft D

169 Ofukovací pistole Mimořádně všestranné pro každou aplikaci správnou ofukovací pistoli řesné dávkování stlačeného vzduchu díky plynule ovládané spoušti Už žádné studené ruce ani při dlouhé práci díky celoplastovému krytu Žádné škrábance na obrobku díky odnímatelnému pryžovému plášti na špičce trysky říklad: Ofukovací pistole A-Vario- Náš široký sortiment různých ofukovacích pistolí nabízí správné řešení pro každý požadavek od klasické verze v provedení z lehké slitiny přes celoplastový kryt, od provedení s tryskou Silent nebo tryskou s plochým paprskem až po ofukovací pistoli s 500 mm dlouhou ofukovací trubicí pro obtížně přístupná místa. evný, nerozbitný a nárazu vzdorný díky robustnímu plastu 4 Využití stlačeného vzduchu 169

170 Ofukovací pistole Ofukovací pistole s krytem z lehké slitiny ¾ Dlouhá životnost díky robustní, nárazuvzdorné lehké slitině ¾ Zvládá všechny požadavky díky nejrůznějším konstrukcím A-RS ¾ Se vsuvkou pro rychlospojku ¾ Snadno ovladatelný pistolový tvar A-BM-SN ¾ Se vsuvkou pro rychlospojku ¾ Snadno ovladatelný pistolový tvar A-BM-T9 ¾ Se spojkou pro hadici Ø 9 mm ¾ Snadno ovladatelný pistolový tvar A-BM-S ¾ S bezpečnostní tryskou tlumicí hluk ¾ Se vsuvkou pro rychlospojku ¾ Certifikát typu o snížení hluku podle předpisu OSHA a Švýcarské úrazové pojišťovny (SUVA Schweizerische Unfallversicherungsanstalt) A-RSV 100 ¾ rodloužená ofukovací trubka (100 mm) ¾ Se vsuvkou pro rychlospojku A-BM-SNV100 ¾ Otočná, prodloužená ofukovací trubka (100 mm) ¾ Se vsuvkou pro rychlospojku Spotřeba vzduchu (l/min) racovní tlak (bar) (kg) bez DH A-RS D ,10 167,00 202,07 A-BM-SN D ,26 381,00 461,01 A-BM-T9 D ,26 399,00 482,79 A-BM-S D ,28 933, ,93 A-RSV 100 D ,14 248,00 300,08 A-BM-SNV100 D ,31 494,00 597,74 vč. DH 170 Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

171 Ofukovací pistole Ofukovací pistole s plastovým krytem ¾ evný, nerozbitný a nárazuvzdorný díky robustnímu plastu ¾ Už žádné studené ruce při práci díky celoplastovému krytu ¾ řesné dávkování stlačeného vzduchu díky plynule ovládané spoušti A-Vario- ¾ Speciálně na citlivé povrchy ¾ Žádné škrábance na obrobku díky odnímatelnému pryžovému plášti na špičce trysky A-Vario-V ¾ O 100 % vyšší průtok vzduchu díky Venturiho trysce A-Vario-S ¾ Velmi tichá díky trysce Silent ¾ Bez blokování proudu vzduchu po nasazení trysky díky protiblokovací funkci A-Vario-L ¾ Speciálně pro obtížně přístupná místa díky ofukovací trubici 300 mm A-Vario-L-500 ¾ oužívá se zejména v zemědělských provozech, např. k vyfukování chladičů sklízecích mlátiček nebo k ofukování ložných ploch ¾ Optimální pro mimořádně obtížně přístupná místa díky ofukovací trubici 500 mm A-Vario-F ¾ ro mimořádně velké plochy díky trysce s plochým paprskem A-Soft ¾ Dokonalá pro drobné ofukovací práce díky skladné přímé konstrukci ¾ Flexibilní díky 3m spirálové hadici Spotřeba vzduchu (l/min) racovní tlak (bar) (kg) bez DH A-Vario- D ,12 407,00 492,47 A-Vario-V D ,14 580,00 701,80 A-Vario-S D ,14 580,00 701,80 A-Vario-L D ,16 580,00 701,80 A-Vario-L-500 D ,16 623,00 753,83 A-Vario-F D ,10 737,00 891,77 A-Soft D ,18 869, ,49 vč. DH 4 Využití stlačeného vzduchu Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 171

172 Jaký příklepový mechanismus pro jakou práci? říklepový mechanismus s jedním úderníkem Osvědčený příklepový mechanismus s jedním úderníkem provádí jeden úder na otáčku na straně hnacího vřetene a generuje tak vysokou energii. říklepové utahováky s tímto systémem se hodí pro lehké až střední montážní práce. Válečkový příklep (také kolíkový, pinový příklepový mechanismus nebo Dynapact) Válečkový příklep naráží dvěma kolíky na hnací vřeteno. Vyznačuje se mimořádně nízkou úrovní vibrací a rychlým nárůstem točivého momentu. říklepové utahováky s tímto systémem se hodí pro rychlé montážní práce. Kladívkový příklep Twin Kladívkový příklep Twin pracuje se dvěma kruhovými úderníky a provádí dva údery na otáčku na obou stranách hnacího vřetene. říklep umožňuje navrhnout kompaktní konstrukci a dosahuje mimořádně vysokého špičkového točivého momentu. říklepové utahováky s tímto systémem se hodí pro těžké až velmi těžké šroubové spoje. Vždy používejte zařízení odpovídající požadavkům. ředimenzované zařízení může poškodit šroubový spoj příp. obrobek. V případě poddimenzovaného zařízení dochází k vysokému opotřebení zařízení. 172

173 ředepsané hodnoty utahovacích momentů pro šrouby podle normy DIN 912 Rozměr Třída pevnosti* Normální závit Utahovací moment (Nm) M 2x0, M 3x0, M 4x0, M 5x0, M 6x1, M 8x1, M 10x1, M 12x1, M 14x2, M 16x2, M 18x2, M 20x2, M 22x2, M 24x3, M 27x3, M 30x3, M 33x3, M 36x4, Rozměr Třída pevnosti* Jemný závit Utahovací moment (Nm) M 8 x 1, M 10 x 1, M 12 x 1, M 14 x 1, M 16 x 1, M 18 x 1, M 20 x 1, M 22 x 1, M 24 x 2, * Třídy pevnosti podle normy DIN 912 říklepové utahováky jsou určeny pro krátké a tvrdé typy šroubování. okud šroubování není za správných provozních podmínek (tlak, množství vzduchu, kvalita vzduchu) ukončeno po několika sekundách, doporučujeme použít výkonnější zařízení. 4 Využití stlačeného vzduchu 173

174 řehled našich příklepových utahováků SGS 360 3/8" SGS 430 1/2" SGS 440 1/2" SGS 610 1/2" SGS 850 1/2" SGS /2" Sada SGS Base 1/2" SGS /4" SGS " SGS " Možnosti použití Kola osobních automobilů Nápravy osobních automobilů Motory osobních automobilů Karosérie osobních automobilů Kola užitkových vozidel Nápravy užitkových vozidel Motory užitkových vozidel Karosérie užitkových vozidel Kola nákladních automobilů Nápravy nákladních automobilů Motory nákladních automobilů Karosérie nákladních automobilů Kovové konstrukce Stroje velmi vhodné + vhodné řehled modelů příklepových utahováků. Upnutí [čtyřhran] Spotřeba vzduchu [l/s] racovní točivý moment [Nm] [kg] Strana v katalogu SGS 360-3/8" D /8" ,3 176 SGS 430-1/2" D /2" ,3 176 SGS 440-1/2" D /2" 5, ,1 176 SGS 610-1/2" D /2" ,3 177 SGS 850-1/2" D /2" 8, ,0 177 SGS 850 D-1/2" D /2" 8, ,0 177 SGS /2" D /2" 9, ,1 177 Základní sada SGS 1/2" D /2" ,2 178 SGS /4" D /4" 9, ,7 178 SGS " D " 9, ,7 178 SGS " D " ,

175 Rázový utahovák Extrémně silný, snadno ovladatelný pro každé použití vhodný model Mimořádně lehký díky kvalitnímu kompozitovému krytu Dlouhá životnost díky kvalitním a robustním součástem Nízká spotřeba díky energeticky účinnému 3stupňovému nastavení točivého momentu Rychlá práce díky jednoduchému jednoručnímu přepínání pravého a levého chodu Extrémní výkon a nízké opotřebení díky robustnímu příklepovému mechanismu Twin říklad: Rázový utahovák SGS 850-1/2" Tyto příklepové utahováky přesvědčí kompaktní konstrukcí a současně vysokým točivým momentem. Různé modely jsou vhodné pro různé šroubové spoje na strojích a kovových konstrukcích, motorech, pneumatikách a karosériích. Jsou tak mimořádně vhodné pro výrobu motorových vozidel, užitkových vozidel, autobusů, jednostopých vozidel, opravy, montáž a zpracování kovů, spediční, zemědělské a průmyslové firmy. Ergonomická konstrukce rukojeti bránící bodovému zatížení rukou a ramen 4 Využití stlačeného vzduchu 175

176 Rázový utahovák Rázový utahovák 3/8" ¾ Výborně se hodí pro motory osobních a nákladních automobilů, kovové konstrukce a strojírenství díky vřetenu 3/8" ¾ Silný a velmi lehký, s momentem odtrhu 564 Nm, hmotnost 1,3 kg ¾ Brání bodovému zatížení rukou a ramen díky ergonomické konstrukci rukojeti ¾ Optimální poloha těžiště pro bezpečné a pohodlné vedení zařízení ¾ Časově úsporná práce díky jednoručnímu přepínání z pravého chodu na levý Kladivo 3 Lehký Optimální s příklepovým mechanismem Twin stupně krouticího momentu při chodu vpravo kompozitní kryt s izolací proti chladu a hluku poloha těžiště pro bezpečné a pohodlné vedení zařízení Upnutí (čtyřhran) Spotřeba vzduchu (l/s) racovní tlak (bar) racovní točivý moment (Nm) Vibrace (m/s 2 ) (kg) Rozměry (D Š V) bez DH vč. DH SGS 360-3/8" D /8" 5 6, ,6 1,3 153x55x , ,79 Rázový utahovák 1/2" ¾ Mimořádně vhodný pro vozidlové provozy, pneuservisy, opravny, montážní provozy, zpracování kovů ¾ Speciálně určená pro obtížně přístupná místa díky malé a kompaktní konstrukci ¾ Mimořádně výkonný, moment odtrhu 678 Nm ¾ Brání bodovému zatížení rukou a ramen díky ergonomické konstrukci rukojeti ¾ Optimální poloha těžiště pro bezpečné a pohodlné vedení zařízení ¾ Časově úsporná práce díky jednoručnímu přepínání z pravého chodu na levý Kladivo 3 Lehký Optimální s příklepovým mechanismem Twin stupně krouticího momentu při chodu vpravo kompozitní kryt s izolací proti chladu a hluku poloha těžiště pro bezpečné a pohodlné vedení zařízení Rázový utahovák 1/2" Upnutí (čtyřhran) Spotřeba vzduchu (l/s) racovní tlak (bar) ¾ Výborně se hodí pro použití na stísněných místech díky mimořádně kompaktní konstrukci ¾ Vynikající poměr hmotnosti a výkonu, moment odtrhu až 700 Nm, hmotnost 1,1 kg ¾ Časově úsporná práce díky jednoručnímu přepínání z pravého chodu na levý ¾ ohodlná práce díky protiskluzové a ergonomicky tvarované pryžové rukojeti ¾ Mimořádně vhodný pro vozidlové provozy, pneuservisy, opravny, montážní provozy, zpracování kovů racovní točivý moment (Nm) Kladivo 2 Lehký Vibrace (m/s 2 ) (kg) Rozměry (D Š V) Nové s příklepovým mechanismem Twin stupně krouticího momentu při chodu vpravo kompozitní kryt s izolací proti chladu a hluku 700 Nm Rozběhový moment bez DH vč. DH SGS 430-1/2" D /2" 5 6, ,6 1,3 153x55x , , Upnutí (čtyřhran) Spotřeba vzduchu (l/s) racovní tlak (bar) racovní točivý moment (Nm) Vibrace (m/s²) (kg) Rozměry (D Š V) bez DH vč. DH SGS 440-1/2" D /2" 5,3 6, ,1 1,1 121x63x , ,79 Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

177 Rázový utahovák ¾ Mimořádně vhodný pro vozidlové provozy, pneuservisy, opravny, montážní provozy, zpracování kovů ¾ Extrémně robustní a nárazuvzdorné zařízení díky kovovému krytu z jednoho kusu ¾ Ochrana proti vibracím a dobrá izolace proti chladu díky pogumované rukojeti ¾ Časově úsporná práce díky jednoručnímu přepínání z pravého chodu na levý Válečkový příklepový mechanismus 4 stupně krouticího momentu při chodu vpravo Rázový utahovák 1/2" Upnutí (čtyřhran) Spotřeba vzduchu (l/s) racovní tlak (bar) racovní točivý moment (Nm) Vibrace (m/s²) (kg) Rozměry (D Š V) bez DH vč. DH SGS 610-1/2" D /2" 6 6, ,2 2,3 190x65x , ,40 ¾ Dokonalý pro autoservisy a pneuservisy díky všestranným možnostem použití ¾ Optimální pro velké a zablokované šroubové spoje díky mimořádně velkému momentu odtrhu Nm ¾ Brání bodovému zatížení rukou a ramen díky ergonomické konstrukci rukojeti ¾ Optimální poloha těžiště pro bezpečné a pohodlné vedení zařízení ¾ Časově úsporná práce díky jednoručnímu přepínání z pravého chodu na levý Kladivo s příklepovým mechanismem Twin Lehký kompozitní kryt s izolací proti chladu a hluku SGS stupně točivého momentu při chodu vpravo SGS 850 D 1 stupeň točivého momentu při chodu vpravo, omezený utahovací moment 90 Nm Rázový utahovák 1/2" Upnutí (čtyřhran) Spotřeba vzduchu (l/s) racovní tlak (bar) racovní točivý moment (Nm) Vibrace (m/s²) (kg) Rozměry (D Š V) bez DH vč. DH SGS 850-1/2" D /2" 8,2 6, ,8 2,0 183x69x , ,64 SGS 850 D-1/2" D /2" 8,2 6, ,8 2,0 183x69x , ,10 Nové Rázový utahovák 1/2" ¾ Univerzálně použitelný pro motory osobních a nákladních automobilů, kovové konstrukce a strojírenství díky vysokému točivému momentu a upnutí 1/2" ¾ Vynikající poměr hmotnosti a výkonu, moment odtrhu až Nm, hmotnost 2,1 kg ¾ Ideální pro silné šroubové spoje díky rozběhovému momentu Nm ¾ ohodlná práce díky protiskluzové a ergonomicky tvarované pryžové rukojeti Kladivo s příklepovým mechanismem Twin 3 stupně krouticího momentu při chodu vpravo Lehký kompozitní kryt s izolací proti chladu a hluku 1750 Nm Rozběhový moment 4 Využití stlačeného vzduchu Upnutí (čtyřhran) Spotřeba vzduchu (l/s) racovní tlak (bar) racovní točivý moment (Nm) Vibrace (m/s²) (kg) Rozměry (D Š V) bez DH vč. DH SGS /2" D /2" 9,2 6, ,3 2,1 194x68x , ,79 Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 177

178 Rázový utahovák Rázový utahovák 1/2" ¾ Sada rázových utahováků pro univerzální použití v domácnosti díky univerzálnímu příslušenství ¾ lynulé nastavení točivého momentu pomocí vzduchového regulačního ventilu pro pravý a levý chod ¾ Časově úsporná práce díky jednoručnímu přepínání z pravého chodu na levý ¾ Ochrana proti vibracím a dobrá izolace proti chladu díky pogumované rukojeti Nové říklepový mechanismus s 1 úderníkem V plastovém kufru s 10 nástrčnými klíči (10 až 13, 15, 17, 19, 22, 24, 27 mm) Upnutí (čtyřhran) Spotřeba vzduchu (l/s) racovní tlak (bar) racovní točivý moment (Nm) Vibrace (m/s²) (kg) Rozměry (D Š V) bez DH vč. DH SGS-Set 1/2" Base D /2" 6 6, ,8 2,2 178x70x , ,69 Rázový utahovák 3/4" ¾ Mimořádně výkonný příklepový utahovák s rozběhovým momentem Nm pro užitková vozidla a pneuservisy ¾ Brání bodovému zatížení rukou a ramen díky ergonomické konstrukci rukojeti ¾ Optimální poloha těžiště pro bezpečné a pohodlné vedení zařízení ¾ Časově úsporná práce díky jednoručnímu přepínání z pravého chodu na levý Kladivo 3 Lehký Vynikající s příklepovým mechanismem Twin stupně krouticího momentu při chodu vpravo kompozitní kryt s izolací proti chladu a hluku poměr hmotnosti a výkonu, hmotnost pouze 3,7 kg Upnutí (čtyřhran) Spotřeba vzduchu (l/s) racovní tlak (bar) racovní točivý moment (Nm) Vibrace (m/s²) (kg) Rozměry (D Š V) bez DH vč. DH SGS /4" D /4" 9,1 6, ,8 3,7 214x84x , ,52 Rázový utahovák 1" ¾ Vhodný pro velká šroubení na nákladních automobilech a autobusech díky vřetenu 1" ¾ Mimořádně silný, rozběhový moment Nm ¾ raktické jednoruční ovládání díky pistolovému tvaru ¾ Brání bodovému zatížení rukou a ramen díky ergonomické konstrukci rukojeti ¾ Optimální poloha těžiště pro bezpečné a pohodlné vedení zařízení Kladivo s příklepovým mechanismem Twin 3 stupně krouticího momentu při chodu vpravo Lehký kompozitní kryt s izolací proti chladu a hluku Upnutí (čtyřhran) Spotřeba vzduchu (l/s) racovní tlak (bar) racovní točivý moment (Nm) Vibrace (m/s²) (kg) Rozměry (D Š V) bez DH vč. DH SGS " D " 9,1 6, ,8 3,7 214x84x , , Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

179 Rázový utahovák Nové ¾ Velmi výkonný příklepový utahovák pro nejnáročnější použití na užitkových vozidlech, autobusech, zemědělských a stavebních strojích ¾ Bezproblémová práce na kolech na dvojmontáži díky dlouhému vřetenu 1" ¾ Vřeteno s dírou pro kolík pro zajištění nástrčného klíče pojistným kolíkem Kladivo s příklepovým mechanismem Twin 3 stupně točivého momentu pro pravý a levý chod Boční pomocná rukojeť pro klidné vedení zařízení Rázový utahovák 1" Upnutí (čtyřhran) Spotřeba vzduchu (l/s) racovní tlak (bar) racovní točivý moment (Nm) Vibrace (m/s²) (kg) Rozměry (D Š V) bez DH vč. DH SGS " D " 24 6, , x213x , ,79 Sady nástrčných klíčů pro příklepové utahováky očet nástrčných klíčů (ks) Velikosti nástrčných klíčů bez DH vč. DH SKSL-Set 3/8"-8 D , 10, 11, 12, 13, 14, 17, ,00 756,25 SKSL-Set 1/2"-10 D , 12, 13, 14, 15, 17, 19, 21, 22, ,00 928,07 SKSL-Set 1/2"-2 long D , 19 prodloužené provedení, délka 78 mm 329,00 398,09 SKSL-Set 1/2"-3 Alu D , 19, 21 plastový plášť, pro hliníkové disky 870, ,70 SKSL-Set 3/4"-8 D , 27, 29, 30, 32, 35, 36, , ,27 SKSL-Set 1"-7 D , 27, 30, 32, 35, 36, , ,57 Držák na zeď pro příklepový utahovák 1/2" bez DH vč. DH WH-SGS B , ,33 ¾ Držák pro příklepový utahovák do 1/2" ¾ Se 4 upínacími kolíky pro nástrčné klíče a odkládací miska na drobné díly ¾ Jednoduché upevnění na všech svislých kovových plochách díky 2 silným magnetickým držákům 4 Využití stlačeného vzduchu Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 179

180 Ráčnový utahovák Štíhlá konstrukce, velmi dobře ovladatelný optimálně pro obtížně přístupná místa Speciálně pro použití na stísněných místech díky kompaktní konstrukci ráce bez únavy díky nízké hmotnosti Speciálně pro pevné šroubové spoje díky válečkovému příklepu Bezpečné použití díky protiskluzové a ergonomicky tvarované rukojeti říklad: Ráčnový utahovák RAS 122 SW-1/2" Tento ráčnový utahovák je díky štíhlé a snadno ovladatelné konstrukci vhodný zejména k uvolňování a utahování šroubení v úzkých, obtížně přístupných místech. Je tak praktickým pomocníkem ve vozidlové technice, zemědělství, montážních provozech a obrábění kovů. 180

181 Ráčnový šroubovák Nové Ráčnový utahovák ¾ ráce bez únavy díky nízké hmotnosti ¾ ro použití na stísněných místech díky kompaktní konstrukci ¾ Jednoduchá manipulace spouští a nastavením směru otáčení vpravo/vlevo v ráčnové hlavě Sada RAS 1/2" Base ¾ Robustní kovový kryt ¾ V sadě se 7 nástrčnými klíči, prodloužení, kloub a bitový adaptér RAS 41-1/4" ¾ Mimořádně kompaktní pro práce na velmi úzkých místech ¾ rotiskluzová a ergonomicky tvarovaná rukojeť ¾ ogumovaná ráčnová hlava chrání před poškrábáním karosérie a obrobku ¾ Otočné připojení stlačeného vzduchu pro lepší pohyblivost RAS 41-3/8" ¾ rotiskluzová a ergonomicky tvarovaná rukojeť ¾ ogumovaná ráčnová hlava chrání před poškrábáním karosérie a obrobku ¾ Otočné připojení stlačeného vzduchu pro lepší pohyblivost ¾ lynulá změna otáček na nářadí RAS 68-1/2" ¾ rotiskluzová a ergonomicky tvarovaná rukojeť ¾ ogumovaná ráčnová hlava chrání před poškrábáním karosérie a obrobku ¾ Otočné připojení stlačeného vzduchu pro lepší pohyblivost ¾ lynulá změna otáček na nářadí RAS 122 SW-1/2" ¾ rovoz bez rázů snižuje riziko zranění ¾ rotiskluzová a ergonomicky tvarovaná rukojeť ¾ Speciálně pro pevné šroubové spoje díky příklepu ¾ Otočné připojení stlačeného vzduchu pro lepší pohyblivost Upnutí (čtyřhran) Točivý moment (Nm) očet nástrčných klíčů (ks) Spotřeba vzduchu (l/s) racovní tlak (bar) Sady nástrčných klíčů pro ráčnové utahováky Velikosti nástrčných klíčů Otáčky (min -1 ) bez DH vč. DH Sada SKSL 1/2"-10 D , 12, 13, 14, 15, 17, 19, 21, 22, ,00 928,07 Délka (mm) (kg) bez DH Sada RAS 1/2" Base D /2" , , , ,79 RAS 41-1/4" D /4" , , , ,79 RAS 41-3/8" D /8" , , , ,79 RAS 68-1/2" D /2" , , , ,79 RAS 122 SW-1/2" D /2" , , , ,79 vč. DH 4 Využití stlačeného vzduchu Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 181

182 řehled modelů šroubováků Točivý moment max [Nm] Otáčky [min -1 ] [kg] Strana v katalogu DRS D ,2 184 DRS 1000 D ,5 184 DRS 1800 D , ,5 184 DRS D ,1 185 DRS 140 SYS D ,

183 Šroubovák Mimořádně všestranný pro šroubení všech typů Ergonomické ovládání díky pistolové rukojeti Ochrana před vibracemi a dobrá izolace proti chladu díky pogumované rukojeti Jednoduchá výměna nástroje díky bitovému upínání říklad: Šroubovák DRS 140 SYS Univerzální šroubováky s šestihranným upnutím 1/4" jsou vhodné k upevnění a uvolnění šroubení v plastu, kovu, dřevu nebo podobných materiálech. Volitelně jsou k dispozici v přímém provedení s tyčovou rukojetí a závěsným třmenem nebo s pistolovou rukojetí. Je vhodný zejména pro použití v plastikářském, dřevozpracujícím a kovoobráběcím průmyslu, automobilovém průmyslu nebo řemeslném zpracování dřeva. Flexibilní práce díky 4stupňovému nastavení točivého momentu na vstupu vzduchu 4 Využití stlačeného vzduchu 183

184 Šroubovák Tyčový šroubovák ¾ Mimořádně vhodný pro sériovou výrobu díky tyčové rukojeti a závěsnému třmenu ¾ ráce bez únavy díky nízké hmotnosti ¾ Jednoduchá výměna nástroje díky bitovému upínání ¾ Flexibilní práce díky plynulému nastavení točivého momentu na vnějším stavěcím kroužku DRS ¾ rotiskluzová a ergonomicky tvarovaná rukojeť ¾ Velmi tichý díky tlumiči hluku vyfukovaného vzduchu Nové DRS 1000 ¾ Časově úsporná práce díky jednoručnímu přepínání z pravého chodu na levý ¾ Vysoká bezpečnost díky kontaktnímu spínání: Šroubovák se rozběhne až tehdy, když dojde ke kontaktu se šroubem ¾ Velmi tichý díky tlumiči hluku vyfukovaného vzduchu ¾ Ochrana proti vibracím a dobrá izolace proti chladu díky pogumované rukojeti DRS 1800 ¾ Časově úsporná práce díky jednoručnímu přepínání z pravého chodu na levý ¾ Vysoká bezpečnost díky kontaktnímu spínání: Šroubovák se rozběhne až tehdy, když dojde ke kontaktu se šroubem ¾ Velmi tichý díky tlumiči hluku vyfukovaného vzduchu ¾ Ochrana proti vibracím a dobrá izolace proti chladu díky pogumované rukojeti Upnutí (šestihran) Spotřeba vzduchu (l/s) racovní tlak (bar) Točivý moment max. (Nm) Otáčky (min -1 ) (kg) bez DH DRS D /4" 8 6, , , ,79 DRS 1000 D /4" 4,6 6 3, , , ,70 DRS 1800 D /4" 4,6 6 1, , , ,95 vč. DH Tip Šroubováky mají přesnost opakování ±3 % a hodí se zejména pro sériovou výrobu. 184 Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

185 Šroubovák istolové šroubováky ¾ ráce bez únavy díky nízké hmotnosti ¾ Jednoduchá výměna nástroje díky bitovému upínání DRS ¾ Velmi lehký a ergonomicky tvarovaný kompozitní kryt ¾ Mimořádně tichý díky vestavěnému tlumiči hluku ¾ Časově úsporná práce díky jednoručnímu přepínání z pravého chodu na levý Nové ¾ Flexibilní práce díky plynulému nastavení točivého momentu na vnějším stavěcím kroužku DRS 140 SYS ¾ K uvolnění silně utažených šroubů díky příklepovému mechanismu se dvěma úderníky ¾ Vhodné ke šroubování šroubů až mm (např. do smrkového dřeva) díky točivému momentu 100 Nm ¾ V MiniSystaineru s magnetickým bitovým držákem a 4 bity ¾ Flexibilní práce díky čtyřstupňovému nastavení kroutícího momentu Upnutí (šestihran) Spotřeba vzduchu (l/s) racovní tlak (bar) Točivý moment max. (Nm) Otáčky (min -1 ) (kg) bez DH DRS D /4" 8 6, , , ,79 DRS 140 SYS D /4" 7 6, , ,03 vč. DH 4 Využití stlačeného vzduchu Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 185

186 Vrtačky Extrémně lehká a malá snadno ovladatelná alternativa k elektrické vrtačce ráce bez únavy: cca o 50 % lehčí a menší než srovnatelné elektrické vrtačky Jednoduchá výměna nástroje díky rychloupínacímu sklíčidlu na vrták Díky odvádění výstupního vzduchu dozadu nedochází k víření prachu říklad: Vrtačka BM mm Tyto vrtačky nepřesvědčí jen ergonomickým tvarem, ale brání také víření prachu a třísek z vrtání díky praktickému odvodu odpadního vzduchu dozadu. oužívají se jak v dřevozpracujícím, kovoobráběcím nebo plastikářském průmyslu, tak v automobilovém průmyslu nebo řemeslné oblasti. 186

187 Vrtačky Nové Vrtačky ¾ ráce bez námahy, protože je mnohem lehčí a kompaktnější než srovnatelné elektrické vrtačky ¾ Jednoduchá výměna nástroje díky rychloupínacímu sklíčidlu na vrtáky ¾ Bez víření prachu díky odvodu odpadního vzduchu rukojetí BM mm ¾ Silná díky výkonnému pneumatickému motoru ¾ Velmi lehký a ergonomicky tvarovaný kompozitní kryt ¾ Časově úsporná práce díky jednoručnímu přepínání z pravého chodu na levý ¾ Mimořádně tichý díky vestavěnému tlumiči hluku BM mm ¾ Vhodný zejména k použití s velkými průměry nástrojů díky pomalu otáčejícímu se výkonnému motoru ¾ Velmi lehký a ergonomicky tvarovaný kompozitní kryt ¾ Časově úsporná práce díky jednoručnímu přepínání z pravého chodu na levý ¾ Mimořádně tichý díky vestavěnému tlumiči hluku ¾ Bezpečná manipulace i s velkými vrtáky nebo míchacími tyčemi díky pomocné boční rukojeti BM-W mm ¾ ro práci na obtížně přístupných místech díky úhlové hlavě ¾ rotiskluzová a ergonomicky tvarovaná rukojeť Upínací sklíčidlo pro vrták (mm) Spotřeba vzduchu (l/s) racovní tlak (bar) Výkon (W) Točivý moment (Nm) Otáčky (min -1 ) (kg) bez DH BM mm D , , , ,79 BM mm D , , , ,79 BM-W mm D , , , ,79 vč. DH 4 Využití stlačeného vzduchu Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 187

188 řehled modelů brusek Spotřeba vzduchu [l/s] Otáčky [min -1 ] [kg] Délka [cm] Strana v katalogu SBS-Set-Base D ,6 19,7 190 SBS 220-6mm D ,4 15,9 190 SBS 220-6mm L D ,7 25,6 190 SBS-W 220-6mm D ,7 18,1 190 SBS 700 SYS D , , WSL 125 D ,0 22,9 191 LH-WSL 100 D ,7 37,2 191 ES D , ,84 22,0 192 ES 150-2,5 D , ,83 22,0 192 BDS D , ,85 33,

189 Brusky Různé konstrukce různé možnosti použití Extrémně výkonná díky velkému pneumatickému motoru ogumovaná boční rukojeť lze ji namontovat pro praváky i leváky Bez víření brusného prachu díky vedení odpadního vzduchu dozadu Rychlá výměna brusného kotouče díky aretaci vřetene říklad: Úhlová bruska WSL 125 Tyto brusky lze používat univerzálně díky různým konstrukcím. Skvěle se hodí jak pro jemné práce při stavbě modelů a přípravků, tak pro hrubé broušení při stavbě karosérií nebo odhrotování svarů. Ochrana uživatele díky nastavení ochranného krytu bez použití nářadí 4 Využití stlačeného vzduchu 189

190 Brusky Stopková bruska Nové ¾ Speciálně určená pro obtížně přístupná místa díky malé a kompaktní konstrukci ¾ ráce bez únavy díky nízké hmotnosti ¾ Díky odvádění výstupního vzduchu dozadu nedochází k víření prachu SBS-Set-Base ¾ Ovládací páka s pojistkou vypnutí proti neúmyslnému spuštění nástroje ¾ Součástí sady jsou kleštiny 3,0 a 6,0 mm a 5 brusných kolíků 3,0 a 6,0 mm ¾ Robustní kovový kryt SBS 220-6mm ¾ Ovládací páka s pojistkou vypnutí proti neúmyslnému spuštění nástroje ¾ Jednoduchá změna otáček na rukojeti ¾ Včetně kleštiny 3 a 6 mm ¾ Ergonomicky tvarovaná gumová rukojeť snižující vibrace ¾ Otočné připojení stlačeného vzduchu pro lepší pohyblivost SBS 220-6mm L ¾ Dlouhé provedení pro práci na mimořádně obtížně dostupných místech ¾ Ovládací páka s pojistkou vypnutí proti neúmyslnému spuštění nástroje ¾ Jednoduchá změna otáček na rukojeti ¾ Ergonomicky tvarovaná gumová rukojeť pohlcující vibrace ¾ Otočné připojení stlačeného vzduchu pro lepší pohyblivost ¾ Včetně kleštiny 3 a 6 mm SBS-W 220-6mm ¾ Úhlové provedení pro práce na mimořádně úzkých místech ¾ Ovládací páka s pojistkou vypnutí proti neúmyslnému spuštění nástroje ¾ Jednoduchá změna otáček na rukojeti ¾ Ergonomicky tvarovaná gumová rukojeť pohlcující vibrace ¾ Otočné připojení stlačeného vzduchu pro lepší pohyblivost ¾ Včetně kleštiny 3 a 6 mm SBS 700 SYS ¾ Velmi přesná stopková bruska Mini pro jednoduchou práci díky plynulému nastavení otáček ¾ ro práci i v nejmenších vybráních díky úzkému tvaru ¾ V MiniSystaineru s kleštinami 2,3 a 3,0 mm Spotřeba vzduchu (l/s) racovní tlak (bar) Otáčky (min -1 ) (kg) Délka (cm) bez DH SBS-Set-Base D , ,6 19, , ,09 SBS 220-6mm D , ,4 15, , ,79 SBS 220-6mm L D , ,7 25, , ,79 SBS-W 220-6mm D , ,7 18, , ,79 SBS 700 SYS D ,8 6, ,23 13, , ,60 vč. DH 190 Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

191 Brusky Brusné kolíky Zrnitost Ø stopky (mm) Balicí jednotka (ks) bez DH vč. DH SFI-Standard B / 80 6/ ,00 490,05 Brusný váleček ¾ 4 brusné válečky z gumy plus brusný papír ¾ brusné válečky s průměrem 9/12 mm a stopkou 3 mm, 18/25 mm se stopkou 6 mm Ø stopky (mm) bez DH vč. DH Sada SLW 9/12/18/25 B /6 467,00 565,07 Brusný třmen Zrnitost Ø stopky (mm) Balicí jednotka (ks) bez DH vč. DH SFH 18/10 B ,00 361,79 SFH 25/10 B ,00 375,10 SFH 9/10 B ,00 336,38 SFH 12/10 B ,00 343,64 Tip Ušetřete peníze: Naše brusky jsou určené pro pracovní tlak 6,3 bar. Už při snížení tlaku vzduchu o 1 bar (např. kvůli malému průměru hadice nebo nekvalitním spojkám) se pracovní doba prodlouží až o 40 %. 4 Využití stlačeného vzduchu Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 191

192 Brusky Úhlová bruska Nové ¾ Nemůže dojít ke spálení elektromotorů, protože je použit výkonný pneumatický motor ¾ Bez víření brusného prachu díky vedení odpadního vzduchu dozadu ¾ Ovládací páka s pojistkou vypnutí proti neúmyslnému spuštění nástroje WSL 125 ¾ Extrémně rychlá výměna brusného kotouče díky aretaci vřetene ¾ ogumovanou boční rukojeť lze namontovat pro praváky i leváky ¾ Ochrana před jiskrami díky nastavení ochranného krytu bez použití nářadí ¾ ro běžné brusky do Ø 125 mm LH-WSL 100 ¾ Extrémně rychlá výměna brusného kotouče díky aretaci vřetene ¾ Díky úzkému tvaru se skvěle hodí pro použití na obtížně přístupných místech ¾ Ochrana před jiskrami díky nastavení ochranného krytu bez použití nářadí ¾ ro dělicí kotouče mm Spotřeba vzduchu (l/s) racovní tlak (bar) Otáčky (min -1 ) (kg) Délka (cm) bez DH vč. DH WSL 125 D , ,0 22, , ,79 LH-WSL 100 D , ,7 37, , ,79 Rychloupínací matice Nové ro bez DH vč. DH SLS-M 14 WSL 125 B Úhlová bruska WSL ,00 482,79 Brusné kotouče Nové ¾ Vhodné pro úhlové brusky LH-WSL 100 Ø kotouče (mm) Tloušťka kotouče (mm) Díra (mm) Balení (ks) bez DH vč. DH SFS 100x1x16/5 B ,00 519,09 Boční rukojeť Nové ¾ Boční rukojeť snižující vibrace ro bez DH vč. DH HG-VR-WSL 125 B Úhlová bruska WSL ,00 640, Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

193 Brusky Excentrická bruska ¾ Broušení bez námahy díky nízkým vibracím ¾ Neomezený výhled na obrobek díky úzké manžetě ¾ Hospodárná práce díky mimořádně nízké spotřebě vzduchu Brusný ro talíř 150 mm s excentrickým zdvihem 2,5 nebo 5 mm běžný brusný papír s 15, 8 a 6 dírami Spotřeba vzduchu (l/s) Max. pracovní tlak (bar) Otáčky (min -1 ) Rozměr talíře (mm) Zdvih (mm) Hluk [db(a)] (kg) bez DH vč. DH ES D ,9 6, ,1 0, , ,94 ES 150-2,5 D ,9 6, ,5 84,3 0, , ,94 Brusný talíř bez DH vč. DH SFT B ,00 970,42 Nové ásová bruska ¾ Nemůže dojít ke spálení elektromotorů, protože je použit výkonný pneumatický motor ¾ Bez víření brusného prachu díky vedení odpadního vzduchu dozadu ¾ Ovládací páka s pojistkou vypnutí proti neúmyslnému spuštění nástroje Mimořádně vhodná k použití na úzkých místech díky úzkému brusnému pásu (10 mm) Jednoduchá výměna brusného pásu díky automatickému napínacímu zařízení Spotřeba vzduchu (l/s) racovní tlak (bar) Otáčky (min -1 ) (kg) bez DH vč. DH BDS D ,7 6, , , ,79 Brusné pásy bez DH vč. DH SFB 330x10 K80/5 B ,00 526,35 SFB 330x10 K120/5 B ,00 526,35 SFB 330x10 K180/5 B ,00 526,35 4 Využití stlačeného vzduchu Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 193

194 ily Ovládání bez námahy jednoduché a bezpečné Robustní plastový kryt omezuje vnímání vibrací a vznik hluku Lepší pohyblivost díky otočnému připojení stlačeného vzduchu rodloužená životnost díky plynule nastavitelné zarážce a tím optimálnímu opotřebení pilového listu Nedojde k neúmyslnému zapnutí díky bezpečnostní páce Karosářská pilka říklad: Karosářská pilka KS 10 ¾ Dělení plechů karosérie a plastových dílů bez námahy ¾ Nízká úroveň hluku a vibrací díky robustnímu plastovému krytu ¾ rodloužená životnost díky plynule nastavitelné zarážce a tím optimálnímu opotřebení pilového listu Lepší 3 Nedojde pohyblivost díky otočné přípojce stlačeného vzduchu pilové listy Nové k neúmyslnému zapnutí díky bezpečnostní páce Spotřeba vzduchu (l/s) racovní tlak (bar) očet zdvihů (min -1 ) Délka zdvihu (mm) Tloušťka řezu (mm) (kg) bez DH vč. DH KS 10 D , ,1 0, , ,79 ilové listy ¾ Bimetalové provedení ¾ Obsah balení 5 ks ro tloušťku plechu (mm) Ozubená délka (mm) Rozteč zubů (mm) bez DH vč. DH SGB-Bimet 0,3-0,8/5 B ,3-0,8 50 0,8 449,00 543,29 SGB-Bimet 0,8-1,2/5 B ,8-1, ,00 543, Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

195 Nýtovací kleště flexibilní, uživatelsky přívětivé univerzálně použitelné Vhodné pro běžné nýtování díky různému upnutí nýtů Možnost použití i s menšími kompresory díky nízké spotřebě vzduchu Čistá práce protože nýtovací kolíky jsou zachyceny ve sběrné nádobě ¾ Vhodné pro použití s běžnými nýty díky různému upnutí nýtů ¾ Čistá práce, protože nýtovací kolíky jsou zachyceny ve sběrné nádobě ¾ Možnost použití s menšími kompresory díky nízké spotřebě vzduchu říklad: Kleště na slepé nýty NZ-SYS V Systaineru s různými upnutími nýtu a 4 10 nýtovacích kolíků Kleště na slepé nýty Spotřeba vzduchu (l/zdvih) racovní tlak (bar) Ø nýtů (mm) (kg) bez DH vč. DH NZ-SYS D ,1 6,3 2,4-4,8 1, , ,36 Tyto nýtovací kleště díky záchytné nádobě uklidí nýtovací kolíky už během práce. Díky použití různých upnutí nýtů se hodí pro různé nýty a je tak optimální pro montáž ventilace, fasád, rozvaděčů, vozidel a pro letecký průmysl. 4 Využití stlačeného vzduchu 195

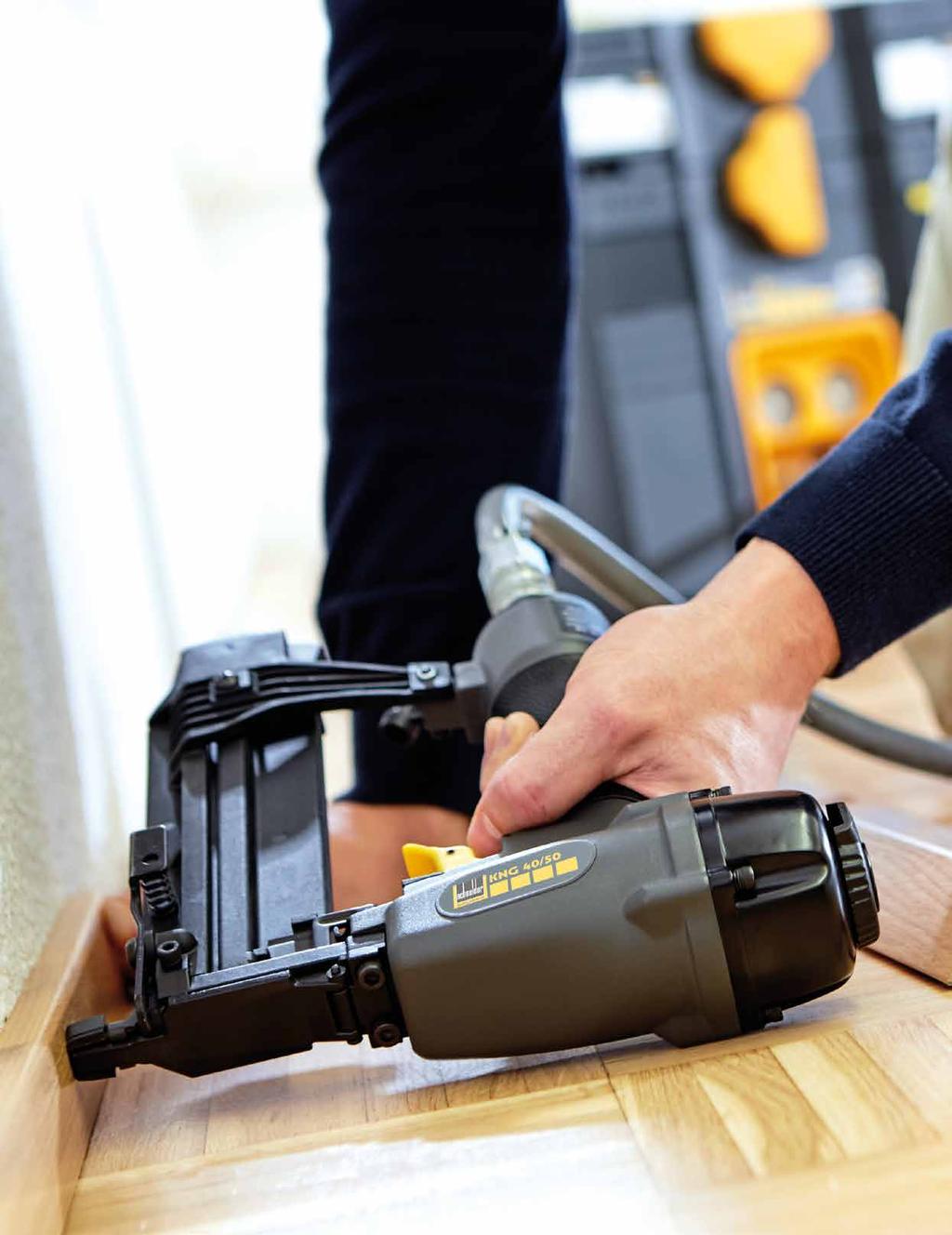

196 řehled našich sponkovaček a hřebíkovaček KLG KLG KLG KLG KNG 40/50 SNG-SK 50 NG-N 25 RNG RN 90 Fólie, izolační materiál ++ Látky, kůže ++ Možnosti použití Zadní stěny nábytku odlahové lišty Dřevěné stropy rkna se systémem pero-drážka/panely Sádrovláknité desky / OSB desky ++ + Bedny, palety Ozdobné lišty, ornamenty Zasklívací lišty Střešní latě ++ Bednění ++ Dřevěné rámy a podstavce ++ řehled modelů sponkovaček a hřebíkovaček ++ velmi vhodné + vhodné Spotřeba vzduchu [l/úder] Kapacita zásobníku [kg] Strana v katalogu KLG D , , KLG D , ,1 198 KLG SYS D , ,1 198 KLG D , ,5 198 SNG-SK 50 SYS D , , KNG 40/50 SYS D , ,1 200 NG-N 25 SYS D , , RNG-RN 90 D ,9 63 3,

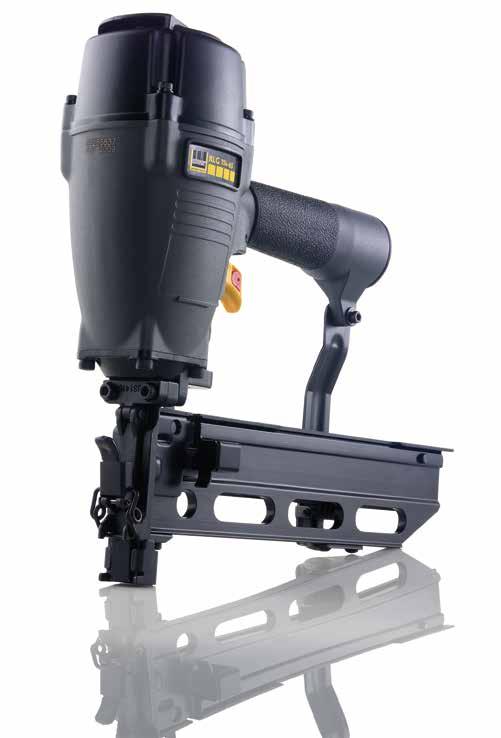

197 Sponkovačky a hřebíkovačky ro silné spojení Jednoduchá manipulace a práce bez námahy díky kompaktní a lehké konstrukci Ochrana proti vibracím a dobrá izolace proti chladu díky pogumované rukojeti Jednoduché a přesné nastavení hloubky záběru díky regulaci hloubky bez použití nářadí říklad: Sponkovačka-hřebíkovačka KLG V našem širokém sortimentu různých sponkovaček a hřebíkovaček najdete skvělé řešení pro každé zařízení a vhodné hřebíky a sponky. Můžete je tak používat v čalounictví, při výrobě interiérů, v truhlářství a tesařství. ohodlné a jednoduché vkládání sponek díky posuvnému mechanismu v zásobníku 4 Využití stlačeného vzduchu 197

198 Sponkovačky a hřebíkovačky Sponkovačka ¾ Jednoduchá manipulace a práce bez námahy díky kompaktní a lehké konstrukci ¾ Ochrana proti vibracím a dobrá izolace proti chladu díky pogumované rukojeti ¾ Jednoduché doplňování sponek díky pohodlnému doplňovacímu přípravku KLG ¾ ro práci na obtížně přístupných místech díky dlouhému nosu ¾ Ochrana před zraněním následkem neúmyslného zapnutí díky dvojstupňové spoušti ¾ ro sešívací spony typu 80, délka 4 16 mm KLG ¾ Rychlá a bezpečná práce díky kontaktnímu spínání ¾ Jednoduché a přesné nastavení hloubky záběru díky regulaci hloubky bez použití nářadí ¾ ro sešívací spony typu 90, délka mm KLG SYS ¾ Rychlá a bezpečná práce díky kontaktnímu spínání ¾ Jednoduché a přesné nastavení hloubky záběru díky regulaci hloubky bez použití nářadí ¾ ro sešívací spony typu 90, délka mm ¾ V Systaineru s ochrannými brýlemi, 2000 sešívacích spon typu 90, délka 30 mm KLG ¾ Flexibilní práce díky nastavitelné spoušti mezi jednotlivým a kontaktním spínáním ¾ Jednoduché a přesné nastavení hloubky záběru díky regulaci hloubky bez použití nářadí ¾ ro sešívací spony typu 114, délka 65 mm Spotřeba vzduchu (l/úder) racovní tlak (bar) Kapacita zásobníku (kg) bez DH KLG D , , , ,60 KLG D , , , ,37 KLG SYS D , , , ,88 KLG D , , , ,57 vč. DH Tip oužití stlačeného vzduchu s obsahem oleje výrazně prodlužuje životnost těsnění v zařízení. Sešívací spony typ 80 CNK špička sekáče; poniklovaná Zadní šířka (mm) Tloušťka drátu (mm) Délka (mm) Balicí jednotka (ks) bez DH vč. DH KL 80/06 CNK/3000 C ,8 0,9x0, ,00 134,31 KL 80/08 CNK/3000 C ,8 0,9x0, ,00 141,57 KL 80/10 CNK/3000 C ,8 0,9x0, ,00 146,41 KL 80/12 CNK/3000 C ,8 0,9x0, ,00 154,88 KL 80/14 CNK/3000 C ,8 0,9x0, ,00 165,77 KL 80/16 CNK/3000 C ,8 0,9x0, ,00 180, Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

199 Sponkovačky a hřebíkovačky Sešívací spony typ 90 CNKH špička sekáče; poniklovaná; zhutněná CV2AH špička sekáče; ocel; zhutněná Zadní šířka (mm) Tloušťka drátu (mm) Délka (mm) Balení (ks) bez DH vč. DH KL 90/15 CNKH/2000 C ,7 1,25x ,00 197,23 KL 90/20 CNKH/2000 C ,7 1,25x ,00 233,53 KL 90/25 CNKH/2000 C ,7 1,25x ,00 294,03 KL 90/28 CNKH/5000 C ,7 1,25x ,00 614,68 KL 90/30 CNKH/2000 C ,7 1,25x ,00 300,08 KL 90/30 CV2AH/5000 C ,7 1,25x , ,99 KL 90/35 CNKH/2000 C ,7 1,25x ,00 340,01 KL 90/40 CNKH/2000 C ,7 1,25x ,00 385,99 Sešívací spony typ 114 CNKH špička sekáče; poniklovaná; zhutněná Zadní šířka (mm) Tloušťka drátu (mm) Délka (mm) Balicí jednotka (ks) bez DH vč. DH KL 114/30 CNKH/20000 C ,8 1,6x1, , ,29 KL 114/35 CNKH/10000 C ,8 1,6x1, , ,03 KL 114/40 CNKH/10000 C ,8 1,6x1, , ,75 KL 114/45 CNKH/10000 C ,8 1,6x1, , ,83 KL 114/50 CNKH/10000 C ,8 1,6x1, , ,08 KL 114/65 CNKH/10000 C ,8 1,6x1, , ,29 Sešívací spony typ 347 CNK špička sekáče; poniklovaná CNKH špička sekáče; poniklovaná; zhutněná Zadní šířka (mm) Tloušťka drátu (mm) Délka (mm) Balení (ks) bez DH vč. DH KL 347/10 CNK/2500 C ,55 0.9x0, ,00 147,62 KL 347/16 CNK/2500 C ,55 0.9x0, ,00 176,66 KL 347/20 CNK/2500 C ,55 0.9x0, ,00 197,23 KL 347/25 CNKH/2500 C ,55 0.9x0, ,00 231,11 4 Využití stlačeného vzduchu Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 199

200 Sponkovačky a hřebíkovačky Kombinovaná hřebíkovačka ¾ Jednoduchá manipulace a práce bez námahy díky kompaktní a lehké konstrukci ¾ Variabilní použití s hřebíky se závěrnou hlavičkou typ SN (16 50 mm) a sešívacími sponami typ 90 (13 40 mm) díky flexibilnímu provedení zařízení ¾ Jednoduché a přesné nastavení hloubky záběru díky regulaci hloubky bez použití nářadí ¾ Ochrana proti vibracím a dobrá izolace proti chladu díky pogumované rukojeti Kontaktní pojistka omezující riziko nehody V Systaineru 1000 hřebíků se závěrnou hlavičkou typ SN, délka 40 mm, 2000 sešívacích spon typu 90, délka 30 mm Spotřeba vzduchu (l/zdvih) racovní tlak (bar) Kapacita zásobníku (kg) bez DH vč. DH KNG 40/50 SYS D , , , ,83 Hřebíkovač na hřebíky se závěrnou hlavičkou ¾ Jednoduchá manipulace a práce bez námahy díky kompaktní a lehké konstrukci ¾ Jednoduché a přesné nastavení hloubky záběru díky regulaci hloubky bez použití nářadí ¾ Ochrana proti vibracím a dobrá izolace proti chladu díky pogumované rukojeti ro Rychlá V hřebíky se závěrnou hlavičkou typ SN, délka mm a bezpečná práce díky kontaktnímu spínání Systaineru s ochrannými brýlemi, 5000 hřebíků se závěrnou hlavičkou typu SN, délka 30 mm Spotřeba vzduchu (l/zdvih) racovní tlak (bar) Kapacita zásobníku (kg) bez DH vč. DH SNG-SK 50 SYS D , , , ,08 Hřebíky se závěrnou hlavičkou typ SN NK poniklovaná V2A ocel Tloušťka drátu (mm) Délka (mm) Balicí jednotka (ks) bez DH vč. DH SN 113 NK/1000 C ,9x1, ,00 94,38 SN 116 NK/1000 C ,9x1, ,00 260,15 SN 116 NK/5000 C ,9x1, ,00 412,61 SN 120 NK/1000 C ,9x1, ,00 278,30 SN 120 NK/5000 C ,9x1, ,00 469,48 SN 125 NK/1000 C ,9x1, ,00 291,61 SN 125 NK/5000 C ,9x1, ,00 557,81 SN 130 NK/1000 C ,9x1, ,00 310,97 SN 130 NK/5000 C ,9x1, ,00 648,56 SN 130 V2A/5000 C ,9x1, , ,41 SN 135 NK/5000 C ,9x1, ,00 686,07 SN 140 NK/5000 C ,9x1, ,00 801,02 SN 150 NK/5000 C ,9x1, ,00 888, Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

201 Sponkovačky a hřebíkovačky ¾ Téměř neviditelné upevnění ozdobných profilů, zasklívacích lišt, ornamentů atd. díky in hřebíkům s malým průměrem ¾ Optimální zpracování velmi úzkých, jemných obrobků díky úzké přední desce ¾ Jednoduchá manipulace a práce bez námahy díky kompaktní a lehké konstrukci ¾ Ochrana proti vibracím a dobrá izolace proti chladu díky pogumované rukojeti V Systaineru s ochrannými brýlemi in hřebíkovačka Spotřeba vzduchu (l/zdvih) racovní tlak (bar) Kapacita zásobníku (kg) bez DH vč. DH NG-N 25 SYS D , , , ,16 Tip Zásobník občas vyčistěte stlačeným vzduchem. V žádném případě nečistěte vlhkou utěrkou ani neolejujte, protože in hřebíky by se mohly přilepit. in hřebík NK poniklovaná Tloušťka drátu (mm) Délka (mm) Balicí jednotka (ks) bez DH vč. DH N 15-0,6 NK/10000 F , ,00 866,36 N 18-0,6 NK/10000 F , ,00 952,27 N 22-0,6 NK/10000 F , , ,16 N 25-0,6 NK/10000 F , , ,65 T-hřebíky typ TN NK poniklovaná Tloušťka drátu (mm) Tip Délka (mm) Balicí jednotka (ks) bez DH Délku hřebíku volte tak, aby 1/3 hřebíku byla v upevňovaném materiálu a 2/3 v podkladu. vč. DH TN 22/60 NK/10000 F , , ,31 TN 22/64 NK/10000 F , , ,34 4 Využití stlačeného vzduchu Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 201

202 Sponkovačky a hřebíkovačky Hřebíkovačka na hřebíky s kulatou hlavičkou ¾ Jednoduchá manipulace a práce bez námahy díky kompaktní a lehké konstrukci ¾ Jednoduchý přechod mezi kontaktním a jednotlivým spínáním díky nastavitelné spoušti ¾ Ochrana proti vibracím a dobrá izolace proti chladu díky pogumované rukojeti Kontaktní pojistka omezující riziko nehody Spotřeba vzduchu (l/zdvih) racovní tlak (bar) Kapacita zásobníku (kg) bez DH vč. DH RNG-RN 90 D ,9 5-8,5 63 3, , ,39 Hřebíky v pásu typ RN BKH holá; zhutněná Sklon hřebíku ( ) Tloušťka drátu (mm) Délka (mm) Balicí jednotka (ks) bez DH vč. DH RN 29/65 BKH/3000 F , , ,51 RN 31/70 BKH/3000 F , , ,87 RN 31/80 BKH/3000 F , , ,27 RN 31/90 BKH/3000 F , , ,13 Tip Délku hřebíku volte tak, aby 1/3 hřebíku byla v upevňovaném materiálu a 2/3 v podkladu. 202 Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

203 Lakovací a stříkací pistole na barvu ro optimální rozstřik Nejjemnější rozprášení i v případě vysoce viskózních materiálů díky nízkému potřebnému tlaku a optimální míře přenosu materiálu Efektivní práce díky plynulé regulaci materiálu a množství vzduchu Flexibilní přizpůsobení rozstřiku díky plynulé změně nastavení z kruhového paprsku na široký říklad: Stříkací pistole na barvu FS-F-HTE2-1,3 ro každou aplikaci vhodná pistole a vhodné příslušenství, bez ohledu na to, jestli zpracováváte vodou nebo rozpouštědlem ředitelné laky, disperzi nebo lazury. Naše lakovací pistole přesvědčí dobrým rozstřikem a vysokou mírou přenosu základem pro efektivní práci a úsporu nákladů. Ekologický díky míře přenosu materiálu odpovídající VOC 4 Využití stlačeného vzduchu 203

204 řehled našich lakovacích a stříkacích pistolí Lakovací pistole s horní nádobkou nebo vyměnitelnou nádobkou D D D Lakovací pistole se sací nádobkou Lakovací pistole s připojením materiálu D030310; D030011; D030312; D D D D Mini-Vario FS-Opti- 2 FS-AZ 2 mal FS-Opti FS-F- -HTE2; FS-F- HTE2-WB FS-F-H- TE2 S FS-F-H- TE2 MA FS-F 2001 M-MA Možnosti použití Moření 1,0 / 1,2 1,0 / 1,2 1,3 / 1,5 1,3 / 1,5 / 1,8 1,3 / 1,5 / 1,8 1,3 / 1,5 / 1,8 Lazura 1,0 / 1,2 1,0 / 1,2 1,3 / 1,5 1,0 / 1,3 1,0 / 1,3 1,0 / 1,3 Tmel 2,2 / 2,5 lnič 1,7 / 1,9 Základní lakování 1,0 / 1,2 1,3 / 1,5 1složkový krycí lak 1,0 / 1,2 1,0 / 1,2 1,3 / 1,5 2složkový krycí lak 1,0 / 1,2 1,0 / 1,2 1,3 / 1,5 Bezbarvý lak 1,0 / 1,2 1,0 / 1,2 1,3 / 1,5 Strukturovaný lak 1,9 / 2,2 / 2,5 2,0 / 2,5 / 3,0 / 3,5 1,3 / 1,5 / 1,8 1,3 / 1,5 / 1,8 1,3 / 1,5 / 1,8 / 2,0 1,3 / 1,5 / 1,8 / 2,0 1,0 / 1,3 / 1,5 1,8 / 2,0 / 2,5 2,0 / 2,5 / 3,0 1,3 / 1,5 / 1,8 1,3 / 1,5 / 1,8 1,3 / 1,5 / 1,8 / 2,0 1,3 / 1,5 / 1,8 / 2,0 1,0 / 1,3 / 1,5 1,8 / 2,0 / 2,5 2,0 / 2,5 1,3 / 1,5 / 1,8 1,3 / 1,5 / 1,8 1,3 / 1,5 / 1,8 / 2,0 1,3 / 1,5 / 1,8 / 2,0 1,0 / 1,3 / 1,5 1,8 / 2,0 / 2,5 Disperzní barva 2,0 / 2,5 Oblasti použití Malé plochy Velké plochy Vodou ředitelné laky Rozpouštědly ředitelné laky ,0 / 2,5 / 3,0 ++ velmi vhodné + vhodné Ø trysky [mm] Spotřeba vzduchu [l/min] racovní tlak [bar] [kg] Strana v katalogu FS-Mini-Vario 2 D , ,4 206 FS-AZ 2 D , , FS-Optimal ,5 D , , FS-F-HTE2-1,3 D , , FS-F-HTE2-1,5 D , , FS-F-HTE2-1,8 D , , FS-F-HTE2 WB D , , FS-F-HTE2 S D , , FS-F-HTE2 MA D , , FS-F 2001 M-MA D , ,

205 Lakovací pistole s horní nádobkou nebo vyměnitelnou nádobkou D D D Lakovací pistole se sací nádobkou Lakovací pistole s připojením materiálu D030310; D030011; D030312; D D D D Mini-Vario FS-Opti- 2 FS-AZ 2 mal FS-Opti FS-F- -HTE2; FS-F- HTE2-WB FS-F-H- TE2 S FS-F-H- TE2 MA FS-F 2001 M-MA Výbava lynulé nastavení kruhového a širokého paprsku x x x x x x x Regulace množství materiálu x x x x x x x Regulace množství vzduchu x x x x Vhodný pro systém s výměnnými nádobkami Tryska a jehla z oceli příp. nerezové oceli/mosazi pro použití s vodou ředitelnými laky x x x x x x x Leštěný povrch pro jednoduché čištění x x x Štěrbinová tryska pro optimální zpracování a rozprášení disperzních barev Kompaktní konstrukce pro práci bez námahy x x x x x x x x S připojením materiálu pro použití s tlakovou nádobou na materiál x x S horní nádobkou x x x x Se spodní nádobkou x x k dispozici 4 Využití stlačeného vzduchu 205

206 Lakování s horní nádobkou Lakovací a stříkací pistole Lakovací pistole Mini-Vario 2 ¾ ro menší plochy díky kompaktní konstrukci pistole a horní nádobce 0,25 l ¾ Efektivní práce díky plynulému nastavení požadovaného množství materiálu ¾ Flexibilní přizpůsobení rozstřiku díky plynulé změně nastavení z kruhového paprsku na široký S horní nádobkou a 2 spodními nádobkami s adaptérem Objem Ø trysky (mm) Spotřeba vzduchu (l/min) racovní tlak (bar) (kg) bez DH vč. DH FS-Mini-Vario 2 D Lakovací pistole 0, , , ,23 DSZ 0,5 Mini-Vario 2 B Sada trysek 0,5 598,00 723,58 DSZ 0,7 Mini-Vario 2 B Sada trysek 0,7 598,00 723,58 DSZ 1,0 Mini-Vario 2 B Sada trysek 1 598,00 723,58 DSZ 1,2 Mini-Vario 2 B Sada trysek 1,2 598,00 723,58 FB 0,25 l-az 2 B Horní nádobka 0,25 l 345,00 417,45 Lakovací pistole AZ 2 ¾ Univerzální pistole díky zpracování materiálů s obsahem vody nebo rozpouštědel ¾ Optimální pro menší plochy díky lehké a snadno ovladatelné konstrukci ¾ Efektivní práce díky plynulé regulaci materiálu a množství vzduchu ¾ Flexibilní přizpůsobení rozstřiku díky plynulé změně nastavení z kruhového paprsku na široký S horní nádobkou 0,25 l Velikost Objem Ø trysky (mm) Spotřeba vzduchu (l/min) racovní tlak (bar) (kg) bez DH vč. DH FS-AZ 2 D Lakovací pistole 0, , , ,08 DSZ 0,5 AZ 2 B Sada trysek 0, , ,95 DSZ 0,8 AZ 2 B Sada trysek 0, , ,95 DSZ 1,0 AZ 2 B Sada trysek , ,95 DSZ 1,2 AZ 2 B Sada trysek 1, , ,95 FB 0,25 l-az 2 B Horní nádobka 0,25 l 345,00 417,45 Lakovací pistole Optimal 2001 ¾ Univerzálně použitelná pro malé a také větší plochy díky horní nádobce s objemem 0,5 l ¾ Jednoduché nastavení vstupního tlaku díky vzduchovému mikrometru přímo na pistoli ¾ Efektivní práce díky plynulé regulaci materiálu a množství vzduchu ¾ Flexibilní přizpůsobení rozstřiku díky plynulé změně nastavení z kruhového paprsku na široký S tryskou z nerezové oceli a horní nádobkou 0,5 l s ochranou proti odkapávání Velikost Objem Ø trysky (mm) Spotřeba vzduchu (l/min) racovní tlak (bar) (kg) Velikost bez DH vč. DH FS-Optimal ,5 D Lakovací pistole 1, , , ,74 DSZ 1,3 Optimal 2001 B Sada trysek 1, , ,73 DSZ 1,5 Optimal 2001 B Sada trysek 1, , ,73 DSZ 1,7 Optimal 2001 B Sada trysek 1, , ,73 DSZ 1,9 Optimal 2001 B Sada trysek 1, , ,73 DSZ 2,2 Optimal 2001 B Sada trysek 2, , ,73 DSZ 2,5 Optimal 2001 B Sada trysek 2, , ,73 FB 0,5 l-optimal 2001 B Horní nádobka 0,5 l 468,00 566, Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

207 Lakování s horní nádobkou Lakovací a stříkací pistole Lakovací pistole HTE2 Společné vlastnosti ¾ Univerzální lakovací pistole pro řemeslné použití díky různým variantám vybavení ¾ Nejjemnější rozprášení i v případě vysoce viskózních materiálů díky barevné trysce a barevné jehle z oceli ¾ Efektivní práce díky plynulé regulaci materiálu a množství vzduchu ¾ Flexibilní přizpůsobení rozstřiku díky plynulé změně nastavení z kruhového paprsku na široký ¾ Ekologický díky míře přenosu materiálu odpovídající VOC ¾ rovedení s horní nádobkou Horní nádobka 0,6 l Lakovací pistole HTE2 Ø trysky (mm) Spotřeba vzduchu (l/min) racovní tlak (bar) (kg) bez DH vč. DH FS-F-HTE2-1,3 D , , , ,95 FS-F-HTE2-1,5 D , , , ,95 FS-F-HTE2-1,8 D , , , ,95 ¾ Flexibilní provedení díky možnosti použití s horní nádobkou a výměnnou nádobkou Se 3 výměnnými nádobkami 0,6 l, 3 krycími vložkami, 3 uzavíracími zátkami Lakovací pistole HTE2 Ø trysky (mm) Spotřeba vzduchu (l/min) racovní tlak (bar) (kg) bez DH vč. DH FS-F-HTE2 WB D , , , ,17 Systém výměnných nádobek Objem bez DH vč. DH WB-Set 5 B nádobek, 5 krycích vložek, 5 uzávěrů, 5 filtrů 250 µm 350,00 423,50 WB-Set 50 B nádobek, 50 krycích vložek, 50 uzávěrů, 50 filtrů 250 µm 3.545, ,45 AD-F-HTE B Upínací adaptér 879, ,59 AD-W 400 B Upínací adaptér 879, ,59 F-WB 250 µm /5 B filtrů 250 µm (standardní) 155,00 187,55 F-WB 125 µm /5 B filtrů 125 µm (speciálně pro bezbarvý lak na vodní bázi) 155,00 187,55 Ø trysky (mm) Objem Velikost bez DH vč. DH DSZ 1,3 F-HTE B ,3 Sada trysek 1.980, ,80 DSZ 1,5 F-HTE B ,5 Sada trysek 1.980, ,80 DSZ 1,8 F-HTE B ,8 Sada trysek 1.980, ,80 DSZ 2,0 F-HTE B Sada trysek 1.980, ,80 DSZ 2,5 F-HTE B ,5 Sada trysek 1.980, ,80 DSZ 3,0 F-HTE B Sada trysek 1.980, ,80 FB 0,6 l-f-hte B Horní nádobka 0,6 l 692,00 837,32 říslušenství 4 Využití stlačeného vzduchu Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 207

208 Lakování s horní nádobkou Lakovací a stříkací pistole Lakovací pistole HTE2 se spodní nádobkou ¾ Mimořádně vhodná k lakování velkých ploch díky velkému průměru trysky a spodní nádobce s objemem 1,0 l ¾ Efektivní práce díky plynulému a přesnému nastavení požadovaného množství materiálu ¾ Flexibilní přizpůsobení rozstřiku díky plynulé změně nastavení z kruhového paprsku na široký ¾ Ekologická díky míře přenosu materiálu odpovídající VOC ¾ Nejjemnější rozprášení i v případě vysoce viskózních materiálů díky barevné trysce a barevné jehle z oceli S Optimalizovaná Spodní leštěným, ergonomicky optimalizovaným tělem pistole vzduchová čepička zajišťující vynikající rozstřik a nízký prostřik nádobka 1,0 l Objem Ø trysky (mm) Spotřeba vzduchu (l/min) racovní tlak (bar) (kg) bez DH vč. DH FS-F-HTE2 S D Lakovací pistole 1, , , ,91 DSZ 1,3 F-HTE-S B Sada trysek 1, , ,16 DSZ 1,5 F-HTE-S B Sada trysek 1, , ,16 DSZ 1,8 F-HTE-S B Sada trysek 1, , ,16 DSZ 2,0 F-HTE-S B Sada trysek , ,16 DSZ 2,5 F-HTE-S B Sada trysek 2, , ,16 DSZ 3,0 F-HTE-S B Sada trysek , ,16 SB 1,0 l B Spodní nádobka 1.393, ,53 Tip Vždy postupujte podle bezpečnostně datového listu listu výrobce laku, zde najdete přesnější údaje o používané velikosti trysky. Regulátor tlaku ¾ Regulátor tlaku s manometrem a vsuvkou ¾ K regulaci vstupního tlaku pro všechny stříkací pistole na barvu racovní tlak (bar) řípojka bez DH vč. DH DM-FS 1/4i D R 1/4"i 1.104, , Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

209 Lakování s horní nádobkou Lakovací a stříkací pistole ¾ Efektivní práce díky plynulé regulaci materiálu a množství vzduchu ¾ Flexibilní přizpůsobení rozstřiku díky plynulé změně nastavení z kruhového paprsku na široký ¾ Nejjemnější rozprášení i v případě vysoce viskózních materiálů díky barevné trysce a barevné jehle z oceli ¾ Ekologická díky míře přenosu materiálu odpovídající VOC Lakovací pistole HTE2 s připojením materiálu S připojením materiálu 3/8"a pro použití s tlakovou nádobou na materiál na mimořádně velké plochy S leštěným, ergonomicky optimalizovaným tělem pistole Optimalizovaná vzduchová čepička zajišťující vynikající rozstřik a nízký prostřik Objem Ø trysky (mm) Spotřeba vzduchu (l/min) racovní tlak (bar) (kg) bez DH vč. DH FS-F-HTE2 MA D Lakovací pistole 1, , , ,52 DSZ 1,0 F-HTE-MA B Sada trysek , ,16 DSZ 1,3 F-HTE-MA B Sada trysek 1, , ,16 DSZ 1,5 F-HTE-MA B Sada trysek 1, , ,16 DSZ 1,8 F-HTE2 MA B Sada trysek 1, , ,74 DSZ 2,0 F-HTE2-MA B Sada trysek 2, , ,16 DSZ 2,5 F-HTE-MA B Sada trysek 2, , ,64 ¾ Vysoce výkonná materiálová stříkací pistole je vhodná zejména pro trvalé použití díky vynikajícímu zpracování materiálů a ergonomické konstrukci ¾ Efektivní práce díky plynulé regulaci materiálu a množství vzduchu S připojením materiálu 3/8"a pro použití s tlakovou nádobou na materiál na mimořádně velké plochy Stříkací pistole Objem Ø trysky (mm) Spotřeba vzduchu (l/min) racovní tlak (bar) (kg) bez DH vč. DH FS-F 2001 M-MA D Stříkací pistole 2, , , ,15 DSZ 2,0 F 2001 M-MA B Sada trysek , ,84 DSZ 2,5 F 2001 M-MA B Sada trysek 2, , ,84 DSZ 3,0 F 2001 M-MA B Sada trysek , ,84 bez DH vč. DH B-Ford 4 B ,00 381,15 ¾ ro organické plyny a páry díky 2 výměnným filtrům s aktivním uhlím A1 podle normy DIN EN Objem Ke zjištění viskozity laku podle normy Ford-4 / DIN EN ISO 2431 Snadno čistitelná platová nádobka s otvorem 4 mm S přídržným kroužkem a 2 předfiltry Nádoba na měření viskozity bez DH vč. DH ATM-A1 D Dýchací maska 1.558, ,18 F-ATM B Náhradní filtr 372,00 450,12 VF-ATM / 10 B ředfiltr 613,00 741,73 Dýchací maska 4 Využití stlačeného vzduchu Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 209

210 řehled našich materiálových tlakových nádob MDB-FDB 2 MDB 10 MDB 24 MDB 24 ZN MDB 40 V4A D D D D D Možnosti použití Disperzní barva Laky s pestrobarevným nebo vícebarevným efektem Odstraňovače tapet Impregnace Hloubkový základní materiál Lazury Čisticí prostředek Základní lakování Krycí lak Stříkané omítky Tekuté hrubé vlákno Betonový kontakt Tryskání pískem Bavlněná, textilní a celulózová omítka řehled modelů tlakových nádob na materiál racovní tlak [bar] Objem nádobky [l] [kg] Strana v katalogu MDB-FDB 2 D ,4 212 MDB 10 D ,4 212 MDB 24 D ,6 212 MDB 24 ZN D ,5 213 MDB 40 V4A D

211 Tlakové nádoby na materiál Ke zpracování mnoha různých materiálů optimální pro velké plochy Optimální zpracování díky přizpůsobení tlaku materiálu na zpracovávaný materiál pomocí redukčního ventilu Jednoduchá, bezpečná práce se vzdušníkem pod tlakem díky kulovým kohoutům na výstupu materiálu a bezpečnostním uzávěrům na krytu Velmi mobilní díky velkým kolům a stabilnímu rámu Všestranné použití díky možnosti zpracovat různé materiály, jako jsou např. disperze, laky, omítka, celulóza, chips ad. říklad: Spritzboy MDB 24 ZN Naše tlakové nádoby na materiál jsou mimořádně rozmanité a hodí se například ke zpracování barev, laků nebo lazur, k základnímu lakování, tryskání pískem a impregnaci, na čisticí prostředky, odstraňovače tapet nebo stříkanou omítku a na mnoho dalších oblastí použití. 4 Využití stlačeného vzduchu 211

212 Tlaková nádoba na materiál Tlaková nádoba na barvu a materiál Společné vlastnosti ¾ Lze ji používat k nanášení různých materiálů, jako jsou např. disperze, laky, omítka, celulóza, chips ad. díky různým provedením ¾ Optimální nastavení tlaku materiálu na zpracovávaný materiál pomocí redukčního ventilu ¾ Jednoduchá, bezpečná práce se vzdušníkem pod tlakem díky kulovým kohoutům na výstupu materiálu a bezpečnostním uzávěrům na krytu Tlaková nádoba na barvu ¾ Snadná práce díky nerezavějícímu hliníkovému vzdušníku s nosnou rukojetí Velké S hadicí na materiál Kombi 1,5 m šroubovací víko pro snadné plnění a čištění vzdušníku racovní tlak (bar) Objem vzdušníku (l) (kg) bez DH vč. DH MDB-FDB 2 D , , ,14 Tlaková nádoba na materiál ¾ Optimální nastavení tlaku materiálu na zpracovávaný materiál pomocí redukčního ventilu Se řipojení materiálu 3/8"a s vnitřním kuželem vzdušníkem s odvzdušňovacím kohoutem racovní tlak (bar) Objem vzdušníku (l) (kg) bez DH vč. DH MDB 10 D , , ,38 Farbboy ¾ Vysoká mobilita díky velkým kolům a stabilnímu rámu S řipojení materiálu 3/8"a s vnitřním kuželem vnitřní nádobou z plastu racovní tlak (bar) Objem vzdušníku (l) Objem vnitřní nádoby (l) (kg) bez DH vč. DH MDB 24 D , , , Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

213 Tlaková nádoba na materiál ¾ Vysoká mobilita díky velkým kolům a stabilnímu rámu ¾ Vhodné také k tryskání pískem Spritzboy 40: se vzdušníkem V4A Spritzboy 2 přípojky materiálu (1 zubová spojka, 1 připojovací závit 3/8"a) 2 redukční ventily s manometry k nastavení tlaku materiálu a pracovního tlaku Spritzboy 24: s pozinkovaným vzdušníkem racovní tlak (bar) Objem vnitřní nádoby (l) Objem vzdušníku (l) (kg) bez DH vč. DH MDB 24 ZN D , , ,66 MDB 40 V4A D , ,72 Materiálová tlaková deska bez DH vč. DH MD-V2A B , ,78 ¾ Samotěsnicí tlaková deska z oceli V2A pro rovnoměrné rozdělení tlaku v Spritzboy ¾ Kulička k automatickému uzavření prázdné nádoby brání pronikání vzduchových bublin do materiálu Hadice na materiál Kombi ¾ ro tlakové nádoby na materiál ¾ Odolná proti působení ředidel řipojení materiálu (") Délka (m) Materiálová hadice (mm) Hadice na stlačený vzduch (mm) bez DH vč. DH Sada SL M13-D10-10m D /8i 10 13x4 10x2, , ,20 Sada DLS M9-D10-5m D /8i 5 9x3 10x2, , ,06 SL-Set-M9-D6/1,5m D /8i 1,5 9x3,5 6x , ,82 4 Využití stlačeného vzduchu Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 213

214 Tlaková nádoba na materiál Tlaková tryskací pistole ¾ oužívá se s tlakovým tryskacím zařízením DSG 10, tlakovou nádobou na materiál MDB 24 ZN nebo MDB 40 V4A Spotřeba vzduchu (l/min) (kg) Ø trysky (mm) Objem bez DH vč. DH SS-DS D ,66 5 Tlaková tryskací pistole 2.590, ,90 ED-DSG B Tryska 966, ,86 Hadice na materiál Kombi ¾ K tryskání pískem pomocí tlakové tryskací pistole SS-DS, tlaková nádoba na materiál MDB 24 ZN nebo MDB 40 V4A ro Délka (m) bez DH vč. DH SL-Set-M12,7-D6/5m D Tlaková nádoba na materiál , ,43 SL-Set-M12,7-D6/10m D Tlaková nádoba na materiál , ,75 Rozprašovací trubka Délka (mm) bez DH vč. DH SL 750 D ,00 59,62 S S univerzální tryskou, ručním ventilem a zajišťovacím zařízením pro odvodný kohout připojením materiálu 3/8"a pro použití s tlakovými nádobami na materiál Tlaková hadice na materiál ¾ ro tlakové nádoby na materiál ¾ Odolná proti působení ředidel řipojení materiálu (") Délka (m) Hadice na materiál (mm) bez DH vč. DH SL 15x9/10m D /8i 10 9x , , Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

215 Omítací stroje ro velkoplošné nanášení materiálů různých druhů Optimální pro husté materiály díky velkým průměrům trysek Jednoduché ovládání pomocí materiálovému a vzduchovému uzavíracímu kohoutu Optimální promíchání materiálu díky vnitřnímu míchacímu systému v tryskách říklad: Stříkací trubka SR 215-6,5 Naše omítací stroje jsou mimořádně všestranné a jsou tak optimálním pomocníkem na stavbě. Nabízíme jak stříkací trubky pro husté materiály, jako jsou disperzní barva, minerální a umělá omítka, tak i stříkací pistole s trychtýřem ke zpracování hrubých a vláknitých omítek, chips, pajetek a vloček. 4 Využití stlačeného vzduchu 215

216 Omítací stroje Stříkací pistole s trychtýřem ¾ Flexibilní použití, např. pro hrubé a vláknité omítky, chips, pajetky a vločky díky rozsáhlé dodávce ¾ Vhodná ke stříkání stěn a stropů díky příslušenství s úhlem 45 Regulační ventil množství materiálu ke zpracování omítek se zrnitostí až 3 mm Zajišťovací sponky na odvodu pro snadnou práci na velkých plochách Sériově s tryskami Ø 4, 6 a 8 mm pro omítky a pro trysky Ø 15 a 18 mm pro chips atd. Spotřeba vzduchu (l/min) racovní tlak (bar) (kg) bez DH vč. DH TS D , , ,96 říslušenství Objem Ø trysky (mm) Velikost bez DH vč. DH ED 4,5 HW-TS B Tryska 4,5 220,00 266,20 ED 6,0 HW-TS B Tryska 6 220,00 266,20 ED 8,0 HW-TS B Tryska 8 220,00 266,20 ED 15,0 HW-TS B Tryska ,00 580,80 ED 17,5 HW-TS B Tryska 17,5 480,00 580,80 FB 5,0 l-hw-ts B Horní nádobka 5,0 l 918, ,78 Stříkací trubka ¾ ro husté materiály, jako je disperzní barva, minerální a plastová omítka díky velké trysce 6,5 mm ¾ Mimořádně dlouhá životnost díky tryskám z oceli V2A ¾ Jednoduché ovládání pomocí materiálového a vzduchového uzavíracího kohoutu ¾ Optimální promíchání materiálu díky vnitřnímu míchacímu systému v tryskách rovedení s dlouhou plastovou rukojetí Délka (mm) Spotřeba vzduchu (l/min) (kg) Ø trysky (mm) bez DH vč. DH SR 330-6,5 D ,2 6, , , Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

217 Omítací stroje ¾ ro husté materiály, jako je disperzní barva, minerální a plastová omítka díky velké trysce 6,5 mm ¾ Mimořádně dlouhá životnost díky tryskám z oceli V2A ¾ Jednoduché ovládání pomocí materiálového a vzduchového uzavíracího kohoutu ¾ Optimální promíchání materiálu díky vnitřnímu míchacímu systému v tryskách Krátké provedení Stříkací trubka Délka (mm) Spotřeba vzduchu (l/min) (kg) Ø trysky (mm) bez DH vč. DH SR 215-6,5 D ,9 6, , ,72 SR 215-8,5 D ,9 8, , ,72 říslušenství Ø trysky (mm) Objem bez DH vč. DH SW 70 D Stříkací úhel 70, pro jednoduchou práci v rozích a těsných prostorech 5.070, ,70 ED 4,5-2 SR B ,5 Tryska 1.116, ,36 ED 6,5-2 SR B ,5 Tryska 1.116, ,36 ED 8,5-2 SR B ,5 Tryska 1.116, ,36 ED 10,5-2 SR B ,5 Tryska 1.116, ,36 ED 2,0 SR B Tryska 1.920, ,20 ED 4,5-1 SR B ,5 Tryska 1.920, ,20 ED 6,5-1 SR B ,5 Tryska 1.920, ,20 ED 8,5-1 SR B ,5 Tryska 1.920, ,20 ED 10,5-1 SR B ,5 Tryska 1.920, ,20 ¾ ro tlakové nádoby na materiál Hadice na materiál Kombi řipojení materiálu (") Délka (m) Materiálová hadice (mm) Hadice na stlačený vzduch (mm) bez DH vč. DH SL-Set-M19-D9-8m D Zubová spojka 8 19x4 9x , ,01 Tip ři stříkání omítek vždy nejdříve otevřete vzduchový kohout a poté materiálový kohout, aby nedošlo k ucpání vzduchových otvorů na trysce. 4 Využití stlačeného vzduchu Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 217

218 Stříkací pistole K nanášení kapalin i na obtížně přístupných místech Bezproblémové plnění a jednoduché čištění spodní nádobky díky velkému plnicímu otvoru Účinné, přesné nastavení potřebného materiálu díky regulaci množství materiálu Lze používat i s malými kompresory díky nízké spotřebě vzduchu říklad: Stříkací pistole S-SM Díky nízké spotřebě vzduchu lze tyto stříkací pistole bez problémů používat i s malými kompresory, a proto jsou mimořádně hospodárné. Hodí se k odmašťování, olejování, vyplachování, dezinfekci a nástřiku ochranných prostředků na dřevo a rostliny. Jsou tak optimální pro použití ve vozidlové technice a v zemědělství. 218

219 Stříkací pistole Stříkací pistole Společné vlastnosti ¾ Stříkací zařízení pro univerzální použití, např. při odmašťování, vyplachování, olejování, dezinfekci, ochraně rostlin atd. díky různým provedením ¾ Velmi snadno ovladatelná a pohodlná zařízení díky lehké a přehledné konstrukci ¾ Efektivní práce díky plynulému a přesnému nastavení požadovaného množství materiálu istole S a spodní nádobka z hliníku regulací množství materiálu a vzduchu Stříkací pistole racovní tlak (bar) Spotřeba vzduchu (l/min) (kg) Objem vzdušníku (l) bez DH vč. DH S-SM D , , ,52 říslušenství Objem bez DH vč. DH SB 1,0 l-sm B Spodní nádobka 524,00 634,04 S Otočná robustní nádobkou vyrobenou z Hostalenu odolnou proti působení chemikálií hlava trysky pro stříkání i na obtížně přístupných místech Stříkací pistole racovní tlak (bar) Spotřeba vzduchu (l/min) (kg) Objem vzdušníku (l) bez DH vč. DH S-SE D ,86 0, , ,12 4 Využití stlačeného vzduchu Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 219

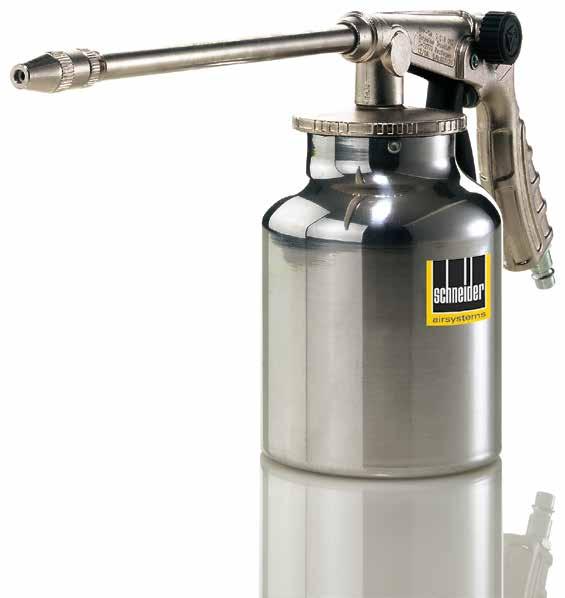

220 Speciální pistole Optimální ke stříkání konzervace dutin a spodku vozidla Optimální pro obtížně přístupná místa díky 90 cm dlouhé stříkací hadici Univerzálně použitelná díky oblému závitu 40 mm Flexibilní nanášení materiálu díky plynulé změně nastavení rozprašovací trysky říklad: Speciální pistole UHW 2000 Tato speciální pistole je optimální pro stříkání konzervace dutin a ochrany spodku vozidla. Díky spojovacímu kusu s oblým závitem ji lze používat s různými nádobkami. Se stříkací hadicí s délkou 900 mm ji lze používat i na obtížně přístupných místech. 220

221 Speciální pistole ¾ Univerzální práce díky možnosti použití s rozprašovací tryskou nebo stříkací hadicí 90 cm, např. k nanášení ochrany na spodek vozidla nebo ke konzervaci dutin ¾ Flexibilní nanášení materiálu díky plynulé změně nastavení rozprašovací trysky Sériově Vhodné se stříkací hadicí 90 cm pro běžné nádobky s oblým závitem 40 mm Kombipistole Spotřeba vzduchu (l/min) racovní tlak (bar) (kg) bez DH vč. DH UHW 2000 D , , ,73 4 Využití stlačeného vzduchu Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 221

222 Tlakové maznice Výborně se hodí k mazání vozidel a strojů Rychlá a jednoduchá práce díky pohodlnému odvzdušňování dvěma odvzdušňovacími ventily Flexibilní použití protože lis lze volitelně používat s běžnými kartušemi nebo volným tukem pomocí plnicí vsuvky říklad: Tlaková maznice F-A Optimální opora plnicí vsuvky díky 4čelisťovému přídržnému systému Tlaková maznice ¾ Flexibilní plnění tlakové maznice běžnými kartušemi nebo volným tukem pomocí plnicí vsuvky ¾ Optimální opora plnicí vsuvky díky 4čelisťovému přídržnému systému ¾ Rychlá a jednoduchá práce díky pohodlnému odvzdušňování dvěma odvzdušňovacími ventily ¾ ohodlná práce díky tlakovému převodu 1:40 při plnění. Vstupní tlak 6 bar vytváří tlak 240 bar na hydraulické vsuvce Ruční tlaková maznice: každým stiskem spouště se vytlačí jedna dávka tuku Automatická tlaková maznice: tuk je čerpán tak dlouho, dokud je stisknutá spoušť Spotřeba vzduchu (l/zdvih) racovní tlak (bar) (kg) řipojovací hadice (mm) bez DH vč. DH F-M D , , , ,15 F-A D , , , ,46 Tip Optimální teplota při zpracování tuku je pokojová teplota (18 22 C). Tyto tlakové maznice s dlouhou hadicí bez problémů dosáhnou i na obtížně přístupná místa. Díky všestranným možnostem plnění jsou flexibilně použitelné na vozidlech a zemědělských strojích, v průmyslových, transportních a dopravních zařízeních. Kromě toho jsou jediné, které lze velmi jednoduše odvzdušnit díky dvěma odvzdušňovacím ventilům. 222

223 istole na kartuše Individuálně nastavitelné ke spárování nebo lepení Čistá práce bez dobíhajícího materiálu díky rychloodvzdušňovacímu systému Možnost práce v prohlubních díky rukojeti pistole vzadu Variabilní použití díky běžným plastovým kartuším nebo materiálovým vakům říklad: istole na kartuše KT 310 DR Tyto pistole na kartuše lze individuálně nastavit pro každou aplikaci díky plynulé regulaci rychlosti pro správné dávkování materiálu. Je tak optimálním pomocníkem při utěsňování spár ve skle, keramice, dřevu nebo železe a pro lepení podložek. Optimální dávkování materiálu díky plynulé regulaci rychlosti 4 Využití stlačeného vzduchu 223

224 řehled našich pistolí na kartuše D D D D vhodný x k dispozici Možnosti použití KT 310 DR KT 310 ALU KT 310 SI 600 Utěsňování Spárování Nádoba na materiál lastové kartuše 310 ml Hliníkové kartuše 310 ml ytel 310 ml ytel 600 ml Druh materiálu Silikon Akrylát Lepidlo na sklo Těsnicí prostředek Tuk Výbava Maximální průměr kartuší / pytle 50 mm 50 mm 50 mm 50 mm Rychloodvzdušňovací ventil brání doběhu materiálu x x x x Optimální dávkování množství materiálu a rychlosti x x x x ogumovaná přesuvná matice brání poškození povrchu x x x x Hladký povrch pro rychlé a jednoduché čištění x x x x Kompaktní konstrukce pro práci bez námahy x x x x Střední rukojeť x x Otočná rukojeť pro flexibilní ovládání x x Nehrozí nebezpečí zranění vystřeleným pístem, protože píst je zajištěný bezpečnostním řetězem x 224

225 istole na kartuše istole na kartuše ¾ Všestranné možnosti použití díky běžným plastovým kartuším nebo pytlům na materiál ¾ Optimální dávkování materiálu díky plynulé regulaci rychlosti ¾ Čistá práce bez dobíhajícího materiálu díky rychloodvzdušňovacímu systému KT 310 DR ¾ Možnost práce v zahloubeních díky rukojeti pistole umístěné vzadu ¾ Snadná práce i při změně směru díky otočnému vedení kartuše ¾ ro běžné plastové kartuše 310 ml KT 310 ALU ¾ Optimální vedení materiálu díky dlouhému teleskopickému pístu ¾ Možnost práce v zahloubeních díky rukojeti pistole umístěné vzadu ¾ Snadná práce i při změně směru díky otočnému vedení kartuše ¾ ro hliníkové a plastové kartuše a pytle do 310 ml KT 310 ¾ Optimální umístění těžiště a práce bez námahy díky střední rukojeti ¾ ro běžné plastové kartuše 310 ml SI 600 ¾ Optimální umístění těžiště a práce bez námahy díky střední rukojeti ¾ ro běžné pytle do 600 ml Spotřeba vzduchu (l/min) racovní tlak (bar) Délka (mm) (kg) bez DH KT 310 DR D , , ,79 KT 310 ALU D , , ,66 KT 310 D , , ,54 SI 600 D , , ,40 vč. DH 4 Využití stlačeného vzduchu Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 225

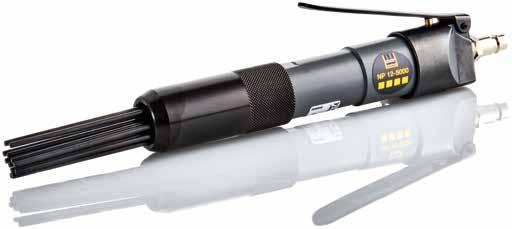

226 Jehlové oklepávače Flexibilně použitelné k odrezování, zdrsňování a začišťování Dlouhá životnost zařízení díky robustnímu celokovovému krytu Dlouhá životnost díky kaleným jehlám ze speciální oceli Výměna jehel bez použití nářadí díky jednoduchému našroubování vodicího pouzdra říklad: Jehlový oklepávač N Tyto jehlové oklepávače přesvědčí mimořádně dlouhou životností díky robustnímu kovovému krytu a dlouhá životnost jehel díky použití speciální oceli. Skvěle se hodí k odstraňování hrubé rzi, strusky po svařování a barvy, k obrábění kamene, k začišťování svarů, zdrsňování podkladů a k odstraňování zbytků omítky a betonu z betonářské oceli. 226

227 Jehlové oklepávače Nové ¾ Kompaktní konstrukce pro práce na úzkých místech ¾ Výměna jehel bez použití nářadí díky našroubování vodicího pouzdra ¾ ráce bez únavy díky nízké hmotnosti Dlouhá Dlouhá životnost díky robustnímu celokovovému krytu životnost díky jehlám ze speciální oceli, Ø 3,0 mm Tyčové jehlové oklepávače Spotřeba vzduchu (l/s) racovní tlak (bar) očet úderů (min -1 ) očet jehel (ks) (kg) bez DH vč. DH N D , , , ,79 Nové istolové jehlové oklepávače ¾ Dlouhá životnost díky robustnímu celokovovému krytu ¾ Dlouhá životnost díky jehlám ze speciální oceli, Ø 3 mm N ¾ istolová rukojeť s vyšší ergonomií ¾ Hloubkově nastavitelné vedení jehel umožňující přizpůsobení různým aplikacím ¾ ogumovaná rukojeť tlumí vibrace N ¾ istolová rukojeť s vyšší ergonomií ¾ Hloubkově nastavitelné vedení jehel umožňující přizpůsobení různým aplikacím ¾ Vysoká energie úderu v tvrdých materiálech Spotřeba vzduchu (l/s) racovní tlak (bar) očet úderů (min -1 ) očet jehel (ks) (kg) bez DH vč. DH N D , , , ,79 N D ,8 6, , , ,79 Náhradní jehly Objem Tip bez DH vč. DH AT 12 B Sada 12 kusů pro N-AT 12 a N ,00 375,10 AT 28 B Sada 28 kusů pro N-AT 28 a N ,00 961,95 N 19 B Sada 19 kusů pro N ,00 543,29 Optimálních výsledků při odrezování dosáhnete, pokud nejdříve jehlovým odrezovačem odstraníte hrubou rez a pak tryskacím zařízením otryskáte zbývající jemné částice rzi. 4 Využití stlačeného vzduchu Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 227

228 Spotřeba vzduchu [l/s] očet úderů [min -1 ] Délka zdvihu [mm] [kg] Strana v katalogu Základní sada MLH D ,5-4, ,5 230 MLH 5000/41-10 D , ,4 230 MLH 3000/56-10 D , ,9 230 MLH 3000/45-12 D , ,6 231 MLH 2500/76-10 D , ,

229 Sekací kladiva Vysoká síla úderu a nízká hmotnost řídržná hlavice z kalené oceli zajišťující dlouhou životnost a rychlá výměna sekáče Nejkvalitnější materiály pro dlouhou životnost a úplný přenos energie Šestihranné upnutí brání protočení sekáče říklad: Sekací kladivo MLH 3000/45-12 Tato sekací kladiva jsou vhodná pro práci na zdivu, cihlách, sklobetonu, dutých tvárnicích, sádrových deskách, pemzových a struskových blocích nebo podobných materiálech. Je jedno, jestli se jedná o špičák, plochý sekáč, široký nůž, nůž k obrábění plechu nebo drážkovací sekáč zde najdete pro každou aplikaci správné sekací kladivo a správné příslušenství. Robustní kovový kryt pro dlouhou životnost 4 Využití stlačeného vzduchu 229

230 Sekací kladiva Sekací kladivo 10 mm ¾ Lehké sekací kladivo pro univerzální použití v domácnosti a řemeslné oblasti ¾ Rychlá výměna bez použití nářadí díky křížové přídržné hlavici Nové Šestihranné upínání sekáče zabraňuje pootočení sekáče Vzduchový regulační ventil pro plynulou změnu energie úderu v různých materiálech V plastovém kufru s 175mm špičákem, plochým sekáčem, nožem na dělení plechu, nožem na řezání plechu a sekáčem čepů Sekací kladivo 10 mm Sekací kladivo 10 mm Sekací kladivo 10 mm Upnutí (šestihran) Spotřeba vzduchu (l/s) ¾ Ideální pro dělení plechů ve výrobě vozidel a zpracování kovů díky vysokému počtu úderů ¾ ro použití na stísněných místech díky kompaktní konstrukci ¾ Rychlá výměna bez použití nářadí díky křížové přídržné hlavici ¾ Univerzálně použitelné ve stavebnictví a zpracování kovů ¾ Vysoká energie úderu v tvrdých materiálech ¾ ráce bez námahy díky kompaktní a lehké konstrukci ¾ Ochrana proti vibracím a dobrá izolace proti chladu díky pogumované rukojeti ¾ Mimořádně nízké vibrace pro práci bez námahy ¾ Velmi vysoká energie úderu v tvrdých materiálech ¾ Velká délka zdvihu zvyšuje energii při sekání drážek ¾ Rychlá výměna bez použití nářadí díky křížové přídržné hlavici racovní tlak (bar) očet úderů (min -1 ) Délka zdvihu (mm) Nové Šestihranné upínání sekáče zabraňuje pootočení sekáče Vzduchový regulační ventil pro plynulou změnu energie úderu v různých materiálech V plastovém kufru s 125mm špičákem, plochým sekáčem, nožem na řezání plechu a sekáčem čepů Nové Šestihranné upínání sekáče zabraňuje pootočení sekáče Vzduchový regulační ventil pro plynulou změnu energie úderu v různých materiálech V plastovém kufru s 175mm špičákem, plochým sekáčem, nožem na dělení plechu, nožem na řezání plechu a sekáčem čepů Šestihranné upínání sekáče zabraňuje pootočení sekáče V plastovém kufru s 175mm špičákem, plochým sekáčem, nožem na dělení plechu, nožem na řezání plechu a sekáčem čepů S tlumením vibrací (kg) bez DH Nové vč. DH Základní sada MLH D ,5-4, , , ,79 Upnutí (šestihran) Spotřeba vzduchu (l/s) racovní tlak (bar) očet úderů (min -1 ) Délka zdvihu (mm) (kg) bez DH vč. DH MLH 5000/41-10 D ,9 6, , , ,79 Upnutí (šestihran) Spotřeba vzduchu (l/min) racovní tlak (bar) očet úderů (min -1 ) Délka zdvihu (mm) (kg) bez DH vč. DH MLH 3000/56-10 D , , ,79 Upnutí (šestihran) Spotřeba vzduchu (l/s) racovní tlak (bar) očet úderů (min -1 ) Délka zdvihu (mm) (kg) bez DH vč. DH MLH 2500/76-10 D ,5 6, , , , Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

231 Sekací kladiva Nové ¾ ro nejnáročnější použití na stavbě ¾ Nejvyšší energie úderu pro nejtvrdší materiály ¾ Špička sekáče z kalené oceli zajišťuje dlouhou životnost a rychlou výměnu sekáče Šestihranné upínání sekáče zabraňuje pootočení sekáče ro sekáč 12 mm pro lepší přenos síly Včetně špičáku a plochého sekáče, délka 250 mm Sekací kladivo 12 mm Upnutí (šestihran) Spotřeba vzduchu (l/s) racovní tlak (bar) očet úderů (min -1 ) Délka zdvihu (mm) (kg) bez DH vč. DH MLH 3000/45-12 D ,8 6, , , ,79 Tip Všechny sekáče v našem programu jsou vyrobeny z vysoce legované nástrojové oceli a lze je bez problémů naostřit. Sekáč 10 mm rovedení Rozměry (délka šířka) (mm) bez DH vč. DH ML10-S 200x12 B Špičák 200x12 310,00 375,10 ML10-F 180x20 B lochý sekáč 180x20 310,00 375,10 ML10-F 250x20 B lochý sekáč 250x20 438,00 529,98 ML10-BG 180x50 B Široký nůž přímý 180x50 451,00 545,71 ML10-BK 180x50 B Široký nůž zahnutý 180x50 451,00 545,71 ML10-BS 135x18 B Nůž k obrábění plechu 135x18 310,00 375,10 ML10-F 250x12 HSS B lochý sekáč 250x12 754,00 912,34 Sekáč 12 mm rovedení pro nástrčný konec (mm) Rozměry (D Š) (mm) bez DH vč. DH ML12-S 270x20 HSS B Špičák MLH-SMH 19 12,4 270x , ,04 ML12-F 190x20 HSS B lochý sekáč MLH-SMH 19 12,4 190x , ,72 ML12-F 270x20 HSS B lochý sekáč MLH-SMH 19 12,4 270x , ,04 ML 11,7-S 250x14 B Špičák MLH 300/ ,7 250x14 659,00 797,39 ML 11,7-F 190x20 B lochý sekáč MLH 300/ ,7 190x20 659,00 797,39 ML 11,7-F 250x20 B lochý sekáč MLH 300/ ,7 250x20 719,00 869,99 bez DH vč. DH HK-K-MHM/Kfz/Base B ,00 918,39 HK-K-MMH 10 G , ,35 SSF-SM/Kfz B ,00 177,87 HK-K-MLH 3000/45-12 B , ,29 HK-K-MLH 10mm B , ,19 bez DH vč. DH HK-K-SMH 19 B , ,95 řídržná hlavice řídržná hlavice 4 Využití stlačeného vzduchu Tip ro zvýšení životnosti přídržných hlavic a gumových nárazníků neprovádějte sekání na prázdno. Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 231

232 řehled modelů tryskacích zařízení Spotřeba vzduchu [l/min] Zrnitost [mm] Ø trysky [mm] [kg] Strana v katalogu SS-Strahlfix D max. 0,8 5 0, SS-Strahlfix staubfrei D max. 0,8 5 0,9 234 SS-SAV D max. 0,8 5 0,8 234 SS-SAW 4 SYS D max. 0,8 6 0, SS-DS D ,2-0,8 5 0, DSG 10 D ,2-0,

233 Tryskací zařízení Univerzální tryskací pistole pro použití s nejrůznějšími tryskacími materiály Mimořádně dobrá životnost trysek díky velmi tvrdým materiálům římé nasávání z nádobek nebo pytlů díky sériové hadici 1,30 m říklad: Tryskací pistole SS-SAW 4 SYS Naše tryskací zařízení jsou vhodná k tryskání, odrezování, zdrsňování, srovnávání, matování, zpevňování atd. v domácnosti a řemeslné oblasti. Umožňují zpracovávat povrchy kovů, betonu, zdiva, pískovce, dřeva a mnoha dalších materiálů. Rychlé doplňování díky spodní nádobce s velkým otvorem 4 Využití stlačeného vzduchu 233

234 Tryskací zařízení Tryskací pistole ¾ Univerzální tryskací pistole v různých provedeních pro použití s různými tryskacími materiály ¾ Mimořádně dobrá životnost trysek díky vybraným tvrdým materiálům ¾ Rychlé doplňování díky spodní nádobce (1 l) s velkým otvorem SS-Strahlfix ¾ Vylepšený hloubkový účinek díky dlouhé tryskací trysce ¾ ro tryskací materiál se zrnitostí až 0,8 mm SS-Strahlfix bezprašná ¾ Flexibilní použití díky různým nástavcům ¾ Se sběrným vakem, zachycený tryskací materiál lze znovu použít ¾ ro tryskací materiál se zrnitostí až 0,8 mm Nové SS-SAV ¾ Vylepšený hloubkový účinek díky dlouhé tryskací trysce ¾ Dodatečné urychlování tryskacího materiálu díky kalené Venturiho trysce ¾ ro tryskací materiál se zrnitostí až 0,8 mm SS-SAW 4 SYS ¾ Vhodná k nasávání z nádobek nebo pytlů díky sériové hadici 1,30 m ¾ ro tryskací materiál se zrnitostí až 0,8 mm ¾ V Systaineru s tryskou z tvrdokovu Spotřeba vzduchu (l/min) racovní tlak (bar) Zrnitost (mm) Ø trysky (mm) (kg) bez DH SS-Strahlfix D max. 0,8 5 0, , ,82 SS-Strahlfix bezprašná D max. 0,8 5 0, , ,79 SS-SAV D max. 0,8 5 0, , ,92 SS-SAW 4 SYS D max. 0,8 6 0, , ,80 vč. DH Tip Tryskací zařízení musí být používána se suchým stlačeným vzduchem, aby nedošlo k ucpání trysky. rostřednictvím dodatečného odlučovače vody před pistolí dosáhnete optimálních výsledků. říslušenství Objem bez DH vč. DH ED-Strahlfix B Tryska 468,00 566,28 ED 5,0 SAV B Tryska 992, ,32 ED-SAW 4 B Tryska 2.018, ,78 Sada Strahlfix B Sada trysek, bezprašné 650,00 786, Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

235 Tryskací zařízení ¾ Optimální přizpůsobení tlaku materiálu podle tvrdosti povrchu pomocí redukčního ventilu ¾ Vysoká mobilita díky velkým kolům a stabilnímu rámu Spotřeba vzduchu (l/min) racovní tlak (bar) Odlučovač vody na vstupu vzduchu Jednotka tryskací hadice 10 m a tlaková tryskací pistole součástí dodávky Tlak materiálu (bar) (kg) Objem vzdušníku (l) Zrnitost (mm) bez DH Tlakové tryskací zařízení vč. DH DSG 10 D , ,2-0, , ,98 ¾ oužívá se s tlakovým tryskacím zařízením DSG 10, tlakovou nádobou na materiál MDB 24 ZN nebo MDB 40 V4A Spotřeba vzduchu (l/min) (kg) Ø trysky (mm) bez DH Tlaková tryskací pistole vč. DH SS-DS D , , ,90 ED-DSG B , ,86 Tip I dřevo lze dokonale otryskat, když se dodržuje dostatečná vzdálenost tryskací trysky od tryskaného objektu. Ochranná maska ¾ Bezpečnost a pohodlná manipulace díky stabilnímu plastovému krytu s ochranou týlu ¾ Velký výměnný skleněný průzor zajišťuje skvělý výhled na obrobek (kg) Objem bez DH vč. DH STSH D ,45 Ochranná maska 1.229, ,09 SBE-Acetat 90x110 STSH G růzor 48,00 58,08 SBEmin. sklo 90x110 STSH G růzor 28,60 34,61 ¾ Mletá vysokopecní struska ¾ Neškodná a zdravotně nezávadná silikóza Zrnitost (mm) ¾ Vhodná pro všechny uvedené tryskací pistole a zařízení bez DH vč. DH STM-HOS 8,0 kg B ,2-0,8 507,00 613,47 Tryskací materiál 4 Využití stlačeného vzduchu Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 235

236 řehled modelů pneuhustičů racovní tlak [bar] Max. pracovní tlak [bar] Délka hadice [cm] [kg] Strana v katalogu RF 12 MG D , ,8 238 RF 12 MG 2,5 D , ,8 238 RF 12 DVG 0,8 D , ,8 238 RF-RM kalibrovaný D , RF-RM D , RF-RMG D , RF-RMG-K D ,

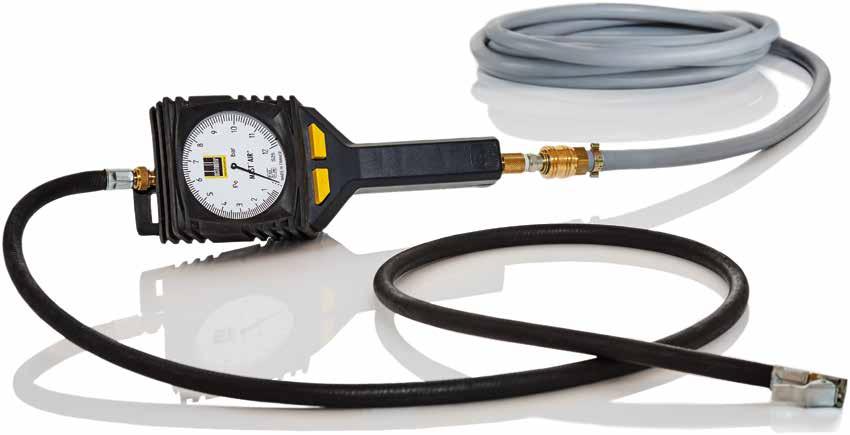

237 neuhustiče Extrémně robustní a přesné pro jízdní kola, osobní automobily, dodávky a nákladní automobily řesné dávkování množství vzduchu díky ergonomickým tlačítkům Nepřekonatelný při běžné dílenské práci díky extrémně robustnímu a nárazuvzdornému krytu Široká oblast použití díky tlakovému rozsahu 0,7 12 bar Maximální přesnost díky kalibrovanému manometru podle Evropského technického schválení pro stavební výrobky říklad: neuhustič RF 12 MG Rozhodněte se pro standardní nebo profesionální pneuhustiče s kalibrací nebo bez ní a z kalibrovaných pneuhustičů vybírejte mezi rychloupínací koncovkou a vsuvkou pro benzínové stanice (oboustranná ventilová zástrčka) a mezi různými délkami hadic. 4 Využití stlačeného vzduchu 237

238 neuhustiče neuhustič kalibrovaný pro pneumatiky s tlakem až 12 bar ¾ Maximální přesnost díky kalibrovanému manometru podle Evropského technického schválení pro stavební výrobky ¾ Nepřekonatelný při běžné dílenské práci díky extrémně robustnímu a nárazuvzdornému krytu ¾ řesné dávkování množství vzduchu díky ergonomickým tlačítkům ¾ Široká oblast použití díky tlakovému rozsahu 0,7 12 bar RF 12 MG ¾ Jednoduchá obsluha díky rychloupínací koncovce ¾ Mimořádně flexibilní práce díky 1,5 m dlouhé hadici RF 12 MG 2,5 ¾ Jednoduchá obsluha díky rychloupínací koncovce ¾ Zvýšená bezpečná vzdálenost podle doporučení BGI 884 díky 2,5 m dlouhé hadici RF 12 DVG 0,8 ¾ Mimořádně vhodný pro pneumatiky s omezenou přístupností (jako jsou kola na dvojmontáži) a pro čerpací stanice díky oboustranné ventilové zástrčce ¾ ohodlná a flexibilní práce díky 0,8 m dlouhé hadici racovní tlak (bar) Max. pracovní tlak (bar) teplotně odolná do ( C) Délka hadice (cm) (kg) bez DH RF 12 MG D , , , ,64 RF 12 MG 2,5 D , , , ,56 RF 12 DVG 0,8 D , , , ,64 vč. DH neuhustič kalibrovaný ¾ Maximální přesnost díky kalibrovanému manometru podle Evropského technického schválení pro stavební výrobky ¾ Jednoduchá obsluha díky rychloupínací koncovce ¾ Ideální pro domácí použití Kalibrovaný Manometr o Ø 60 mm s gumovým chráničem racovní tlak (bar) Délka hadice (cm) (kg) Ø manometru (mm) bez DH vč. DH RF-RM geeicht D , , ,94 Tip latnost první kalibrace činí 2 roky a začíná dnem v roce výroby (ne datem vystavení faktury). o uplynutí lhůty musí být přístroj znovu zkalibrován. 238 Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná.

239 neuhustiče ¾ řístroj s dlouhou životností díky robustnímu hliníkovému tělu ¾ Jednoduchá obsluha díky rychloupínací koncovce ¾ Ideální pro domácí použití Manometr o Ø 60 mm s gumovým chráničem Se 3 vyměnitelnými předsádkami trysky neuhustič racovní tlak (bar) Délka hadice (cm) (kg) Ø manometru (mm) bez DH vč. DH RF-RM D , ,00 865,15 ¾ řístroj s dlouhou životností díky robustnímu hliníkovému tělu ¾ Snadná práce díky připojovací hadici s otočným koncem racovní tlak (bar) Délka hadice (cm) Manometr o Ø 80 mm s gumovým chráničem Výbava RF-RMG: Oboustranná ventilová zástrčka Výbava RF-RMG-K: áčková koncovka (kg) Ø manometru (mm) bez DH vč. DH RF-RMG D , , ,40 RF-RMG-K D , , ,40 neuhustič říslušenství bez DH vč. DH ED-Set-RM B ,00 370,26 SL-1,5m-kpl-M B ,00 562,65 SL-2,5m-kpl-M B ,00 917,18 SL-0,8m-DV B ,00 974,05 4 Využití stlačeného vzduchu Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 239

240 Sady a příslušenství ro každý pneumatický nástroj správné příslušenství 240

241 Sady a příslušenství pro využití stlačeného vzduchu Sada nářadí Sada DL-WZ 5dílná ¾ Sada tvořená pneuhustičem, spirálovou hadicí (délka: 5 m), ofukovací pistolí, tryskací pistolí a stříkací pistolí na barvu ¾ Se 3 výměnnými předsádkami trysky (vč. adaptéru pro pneumatiky jízdních kol a míčové jehly) Sada DL-WZ 3dílná ¾ Sada tvořená pneuhustičem, spirálovou hadicí (délka: 4 m) a ofukovací pistolí ¾ Se 3 výměnnými předsádkami trysky (vč. adaptéru pro pneumatiky jízdních kol a míčové jehly) Spotřeba vzduchu (l/min) racovní tlak (bar) Délka hadice (cm) bez DH Sada DL-WZ 5dílná D , ,67 Sada DL-WZ 3dílná D ,00 914,76 vč. DH Maziva/olej ¾ Minerální nástrojový olej pro každodenní použití ¾ Speciálně příklepové nářadí se musí denně mazat pomocí vsuvky bez DH vč. DH OEMIN-DLW 0,2 E ,00 212,96 OEMIN-DLW 1,0 B ,00 260,15 OEMIN-DLW 0,01 B ,50 45,38 Hadicový přimazávač ¾ S přesně nastavitelným jehlovým ventilem ¾ Nevhodné pro příklepové pneumatické nářadí Jmenovitý tlak (bar) ¾ Zabraňuje otočení hadice na stlačený vzduch při práci Rozměry (mm) ¾ Otočná bez DH vč. DH LOE- 3/8 D ,5 x , ,03 řípojka bez DH vč. DH STN-R1/4a E R 1/4"a 288,00 348,48 Vsuvka 4 Využití stlačeného vzduchu Veškeré ceny jsou nezávazným cenovým doporučením výrobce. Ceny prodejce se mohou lišit. latná zákonná DH je závazná. 241

UniMaster. Flexibilní a uživatelsky příjemné pro univerzální použití. 1 Výroba stlačeného vzduchu

UniMaster. Flexibilní a uživatelsky příjemné pro univerzální použití. 1 Výroba stlačeného vzduchu 1 Výroba stlačeného vzduchu UniMaster Flexibilní a uživatelsky příjemné pro univerzální použití Pojízdné kompresory UniMaster se vyznačují hlavně snadným používáním a vysokým stupněm flexibility. Kompresory

Více

POJÍZDNÉ KOMPRESORY P ENOSNÉ A POJÍZDNÉ PÍSTOVÉ KOMPRESORY

POJÍZDNÉ KOMPRESORY P ENOSNÉ A POJÍZDNÉ PÍSTOVÉ KOMPRESORY P ENOSNÉ A POJÍZDNÉ PÍSTOVÉ KOMPRESORY âerven 2003 P ÍSLU ENSTVÍ ROZVODY STLAâENÉHO VZDUCHU SPOMKOVAâKY A H EBÍKOVAâE ST ÍKACÍ TECHNIKA PNEUMATICKÉ NÁ ADÍ ÚPRAVA VZDUCHU STACIONÁRNÍ KOMPRESORY Rozdûlení

Více

Tihle žolíci se vám budou jistě hodit

Tihle žolíci se vám budou jistě hodit Tihle žolíci se vám budou jistě hodit Karetní speciál 2018 Výroba, úprava, rozvody a využití stlačeného vzduchu Kvalitní příslušenství za zvýhodněné ceny 15. 10. 31. 12. 2018 KOMPRESORY UniMaster UNM 310-10-50

Více

Nové kompresory UNM Clean

Nové kompresory UNM Clean Nové kompresory UNM Clean Bezolejové, tiché, spolehlivé rofesionálové pro nejvyšší nároky na stlačený vzduch v nejčistší podobě TŘI HLAVNÍ DŮVODY Čistý vzduch ro pohon dentálních nástrojů v zubních ordinacích

Více

Výroba stlačeného vzduchu Kompresory

Výroba stlačeného vzduchu Kompresory Výroba stlačeného vzduchu Kompresory 1 Pojízdné kompresory BaseMaster U nich všechno začíná. Modely se základním vybavením řady BaseMaster jsou vhodné pro menší dílnu nebo provozy, kde není potřeba stálá

Více

Výroba stlačeného vzduchu Kompresory

Výroba stlačeného vzduchu Kompresory 1 Výroba stlačeného vzduchu Kompresory 13 Naše kompresory nová klasifikace! Kompresory pro univerzální použití. Modely se základním vybavením Naše kompresory vhodné pro menší řemeslnou dílnu nebo pro provozy,

Více

Jak na JACKPOT. Doplňte produktem z kategorie použití stlačeného vzduchu za zvýhodněnou jarní cenu

Jak na JACKPOT. Doplňte produktem z kategorie použití stlačeného vzduchu za zvýhodněnou jarní cenu Akce probíhá od 15. 3. do 30. 6. 2019 Jak na JACKPOT Vytvořte si vlastní set produktů ze čtyř kategorií výroba, úprava, rozvody a použití stlačeného vzduchu a získejte JACKPOT dodatečnou slevu 5 % Návod

Více

Mobilní kompresory. Výkonní pomocníci pro každé použití. Efektivní systémy stlačeného vzduchu a servisní služby. pro řemeslnou výrobu a lehký průmysl

Mobilní kompresory. Výkonní pomocníci pro každé použití. Efektivní systémy stlačeného vzduchu a servisní služby. pro řemeslnou výrobu a lehký průmysl Mobilní kompresory Výkonní pomocníci pro každé použití Efektivní systémy stlačeného vzduchu a servisní služby pro řemeslnou výrobu a lehký průmysl Doporučené použití Od použití v privátním sektoru až k

Více

Hrajte na jistotu. Karetní seriál My rozdáváme, Vy vyhráváte! Kvalitní mobilní kompresory za zvýhodněné ceny

Hrajte na jistotu. Karetní seriál My rozdáváme, Vy vyhráváte! Kvalitní mobilní kompresory za zvýhodněné ceny Hrajte na jistotu My rozdáváme, Vy vyhráváte! Karetní seriál 2018 1 1. kolo Kvalitní mobilní kompresory za zvýhodněné ceny 1. 3. 30. 4 2018 UNM 210-8-25 W Obj. číslo: 1121160166 UNM 210-8-25 WXOF Obj.

Více

Obsah. 1. Výroba stlačeného vzduchu. 2. Úprava stlačeného vzduchu. 3. Rozvody stlačeného vzduchu. 4. Použití stlačeného vzduchu

Obsah. 1. Výroba stlačeného vzduchu. 2. Úprava stlačeného vzduchu. 3. Rozvody stlačeného vzduchu. 4. Použití stlačeného vzduchu KATALOG 2017 1. 2. 3. 4. Obsah 1. Výroba stlačeného vzduchu Mobilní kompresory 08 UniMaster 12 CompactMaster 20 CompactMaster L 28 SysMaster 32 SilentMaster 37 Stacionární kompresory 42 UniMaster 42 UniMaster

Více

Řada Airstar. Jednostupňové kompresory. Jednostupňové kompresory. Dvoustupňové kompresory

Řada Airstar. Jednostupňové kompresory. Jednostupňové kompresory. Dvoustupňové kompresory Řada Airstar Jednostupňové kompresory AIRSTAR 321/50 AIRSTAR 323/50 AIRSTAR 401/50 AIRSTAR 403/50 AIRSTAR 503/50 AIRSTAR 503/100 Řada Airprofi Jednostupňové kompresory AIRPROFI 401/50 AIRPROFI 403/50 AIRPROFI

Více

Nový Mobilní Air System: Kompletní zařízení na výrobu stlačeného vzduchu a pojízdný kompresor v jednom.

Nový Mobilní Air System: Kompletní zařízení na výrobu stlačeného vzduchu a pojízdný kompresor v jednom. Nový Mobilní Air System: Kompletní zařízení na výrobu stlačeného vzduchu a pojízdný kompresor v jednom. První mobilní kompletní zařízení na výrobu stlačeného vzduchu přináší pohyb do každodenní práce v

Více

KOMPRESORY UniMaster Kompresory pro univerzální použití

KOMPRESORY UniMaster Kompresory pro univerzální použití KOMPRESORY UniMaster Kompresory pro univerzální použití UNM 310-10-50 W Obj. číslo: A712010 12 325,00 Kč 14 913,25 Kč s DPH UNM 310-10-50 WX Obj. číslo: A712011 15 250,00 Kč 18 452,50 Kč s DPH UNM 410-10-50

Více

piãkové vybavení stojaté nebo leïaté Stavební fiada UniMaster ST

piãkové vybavení stojaté nebo leïaté Stavební fiada UniMaster ST KOMPRESORY STACIONÁRNÍ piãkové vybavení stojaté nebo leïaté Stavební fiada UniMaster ST Neomezená rozmanitost Zde naleznete vždy vhodný kompresor pro Vaše potřeby: na stojatém vzdušníku (STV), na ležatém

Více

Stacionární kompresory

Stacionární kompresory Stacionární kompresory Tlakové stanice se stojící tlakovou nádobou AIRPROFI 703/270/10 V AIRPROFI 703/270/15 V AIRPROFI 853/270/10 V AIRPROFI 853/270/15 V AIRPROFI 1003/270/10 V Vybavení K / KK Tlak vyrábějte

Více

Vzduch pro to nejnáročnější použití

Vzduch pro to nejnáročnější použití Vzduch pro to nejnáročnější použití Nová řada bezolejových kompresorů 2 Kondenzační sušičky stlačeného vzduchu ECO 10 Rozšiřujeme sortiment o bezolejové kompresory Nové mobilní kompresory UniMaster Clean

Více

bestsellerů 2016 v akci:

bestsellerů 2016 v akci: 128 17.10. 31.12. bestsellerů 2016 v akci: nabídka kompletního spektra kvalitního vybavení se slevou 10 15 % 128 2 bestsellerů v akci 17.10. 31.12. 2016 OBSAH přehled bestsellerů v akci KOMPRESORY UNIMASTER...

Více

Hrajte na jistotu. Karetní seriál My rozdáváme, Vy vyhráváte! Kvalitní pneumatické nářadí za zvýhodněné ceny

Hrajte na jistotu. Karetní seriál My rozdáváme, Vy vyhráváte! Kvalitní pneumatické nářadí za zvýhodněné ceny Hrajte na jistotu My rozdáváme, Vy vyhráváte! Karetní seriál 2018 2 2. kolo Kvalitní pneumatické nářadí za zvýhodněné ceny 1. 4. 31. 5 2018 SGS 610-1/2 Obj. číslo: DGKD327610 SGS 1100-1/2 Obj. číslo: DGKD322819

Více

NEJLEPŠÍ PRO PRÁCI S TLAKEM: KOMPRESORY METABO BASIC, POWER A MEGA

NEJLEPŠÍ PRO PRÁCI S TLAKEM: KOMPRESORY METABO BASIC, POWER A MEGA KOMPRESORY METABO work. don t play. NEJLEPŠÍ PRO PRÁCI S TLAKEM: KOMPRESORY METABO BASIC, POWER A URČENO PRO VAŠÍ STAVBU METABO KOMPRESORY MAJÍ VZDUCH I PRO TY NEJTVRDŠÍ ČINNOSTI. Sponkování,hřebíkování,

Více

Série PRO LINE. Pístové kompresory

Série PRO LINE. Pístové kompresory Série PRO LINE Pístové kompresory 2 Bezolejové kompresory s přímým pohonem Řada O20P Vysoce výkonné bezolejové pístové kompresory Bezpečnost žádný únik oleje Komfort pryžová rukojeť pro pohodlnější manipulaci

Více

Průmyslové pístové kompresory RL - RH - RK

Průmyslové pístové kompresory RL - RH - RK Průmyslové pístové kompresory RL - RH - RK SPOLEHLIVÁ TECHNOLOGIE RL - RH - RK Kompresor přímo spojený s motorem řešení pro průmysl Vyzkoušená technologie, solidní konstrukce RL-RH-RK jsou kompresory přímo

Více

MOBILITA BEZ KOMPROMISŮ NOVINKA

MOBILITA BEZ KOMPROMISŮ NOVINKA MOBILITA BEZ KOMPROMISŮ NOVINKA Detaily tvoří kvalitu mobilní kompresory UniMaster Jsme v pohybu! Nové mobilní kompresory UniMaster Standard 2 Novinky mobilní kompresory UniMaster TŘI HLAVNÍ DŮVODY Výkonný

Více

Průmyslové pístové kompresory RL - RH - RK

Průmyslové pístové kompresory RL - RH - RK Ing.Zdeněk Štuksa Konstrukce a výroba jednoúčelových strojů a automatizační techniky www.ingsuksa.cz Průmyslové pístové kompresory RL RH RK SPOLEHLIVÁECHNOLOGIE RL RH RK Kompresor přímo spojený s motorem

Více

Modely se základním vybavením Stavební fiada BaseMaster

Modely se základním vybavením Stavební fiada BaseMaster KOMPRESORY POJÍZDNÉ Modely se základním vybavením Stavební fiada BaseMaster Pojízdné pístové kompresory pro men í fiemeslnou dílnu. Agregát s nízk mi otáãkami zaji Èuje dlouhou Ïivotnost Nízký počet otáček

Více

Air-Master- roubové kompresory. Stavební fiada B1. 3 15 kw

Air-Master- roubové kompresory. Stavební fiada B1. 3 15 kw Air-Master- roubové kompresory Stavební fiada B1 3 15 kw listopad 2002 Stavební fiada B Šroubové kompresory Air-Master jsou v programu firmy Schneider Bohemia určeny pro trvalý provoz. Tradiční stavební

Více

Títo žolíci sa Vám budú iste hodiť

Títo žolíci sa Vám budú iste hodiť Títo žolíci sa Vám budú iste hodiť Kartový špeciál 2018 Výroba, úprava, rozvody a využitie stlačeného vzduchu Kvalitné príslušenstvo za zvýhodnené ceny 15.10. 31.12.2018 KOMPRESORY UniMaster Kompresory

Více

Série BLUE LINE. Pístové kompresory

Série BLUE LINE. Pístové kompresory Série BLUE LINE Pístové kompresory 2 3 Využijte výhod značky ABAC Od roku 1980 poskytuje firma ABAC svým zákazníkům perfektní skladbu flexibility a zkušeností pro průmyslové, profesionální a řemeslnické

Více

platnosť: Váš partner pre stlačený vzduch.

platnosť: Váš partner pre stlačený vzduch. JARNÁ AKCIA platnosť: 10.3. - 30.6. 2014 Váš partner pre stlačený vzduch. MOBILNÉ KOMPRESORY BASE Ideálne pre časté použitie. UNM 150-8-25 W Base 129,00 A711002 154,80 s DPH UNM 170-8-25 WOF Base 159,00

Více

CZ zlom.indd 2 3.1.2007 18:53:59

CZ zlom.indd 2 3.1.2007 18:53:59 CZ zlom.indd 2 3..2007 8:53:59 Je přece hloupé, když něco správně nesedí... Příliš slabý nebo příliš silný kompresor, špatná kvalita vzduchu, nesprávně vedený či špatně dimenzovaný rozvod vzduchu či nářadí,

Více

kompresory AIR CENTER kompresory nářadí úprava vzduchu rozvody Máme dostatek vzduchu pro každého. autorizovaný distributor

kompresory AIR CENTER kompresory nářadí úprava vzduchu rozvody Máme dostatek vzduchu pro každého. autorizovaný distributor AIR CENTER Máme dostatek vzduchu pro každého. autorizovaný distributor kompresory nářadí úprava vzduchu rozvody BOBBY Výkonné pístové kompresory s určením pro řemeslníky a kutily Společné parametry řady

Více

Nová generace! Šroubových kompresorů AirMaster & sušiček stlačeného vzduchu DK SMART

Nová generace! Šroubových kompresorů AirMaster & sušiček stlačeného vzduchu DK SMART Nová generace! Šroubových kompresorů AirMaster & sušiček stlačeného DK SMART Výkonné, robustní a hospodárné! TŘI DOBRÉ DŮVODY Spolehlivé a nenáročné na údržbu. Nové šroubové kompresory vynikají ve všech

Více

Šroubové kompresory. www.inaircom.cz. Duben 2014 Aktualizované vydání srpen 2014. Ideální stroje pro trvalý provoz. Spolehliví pomocníci.

Šroubové kompresory. www.inaircom.cz. Duben 2014 Aktualizované vydání srpen 2014. Ideální stroje pro trvalý provoz. Spolehliví pomocníci. Šroubové kompresory Ideální stroje pro trvalý provoz Spolehliví pomocníci. Výkonné šroubové kompresory s velmi tichým provozem, elektronickým řízením, kontrolou bezpečného chodu, snadnou údržbou díky dobře

Více

Série SILENT LINE. Odhlučněné pístové kompresory

Série SILENT LINE. Odhlučněné pístové kompresory Série SILENT LINE Odhlučněné pístové kompresory 2 3 Využijte výhod značky ABAC Od roku 1980 poskytuje firma ABAC svým zákazníkům perfektní skladbu flexibility a zkušeností pro průmyslové, profesionální a

Více

Efektivní systémy stlačeného vzduchu a servisní služby. Pro řemeslnou výrobu a lehký průmysl

Efektivní systémy stlačeného vzduchu a servisní služby. Pro řemeslnou výrobu a lehký průmysl Efektivní systémy stlačeného vzduchu a servisní služby ro řemeslnou výrobu a lehký průmysl Výkonné a efektivní pro každé použití Nabízíme Vám pro každou potřebu vhodný kompresor: od malých, pojízdných

Více

Výkonové řady 0,55 37 kw Výkonové řady 2,2 400 kw Tlaky 8-40 bar Tlaky 4-15 bar Pohony elektrické i benzinové Pohony elektrické

Výkonové řady 0,55 37 kw Výkonové řady 2,2 400 kw Tlaky 8-40 bar Tlaky 4-15 bar Pohony elektrické i benzinové Pohony elektrické Více než 50 let historie, výzkumu a vývoje přispělo k vytvoření jedné z největších mezinárodních skupin v oblasti stlačeného vzduchu -ABAC Group - která je schopna nabídnout kompletní sortiment pro-duktů

Více

Přesvědčte se o tom v našem novém katalogu, který držíte v ruce!

Přesvědčte se o tom v našem novém katalogu, který držíte v ruce! Milí zákazníci, z rozhovorů s uživateli v dílnách a na stavbách se dozvídáme, na čem záleží při denní práci se stlačeným vzduchem: zkrátit pracovní dobu, šetřit náklady a zajistit 100 % spolehlivost. Právě

Více

Pístové kompresory. Nabízíme následující varianty kompresorů: přenosné kompresory pojízdné kompresory stacionární kompresory

Pístové kompresory. Nabízíme následující varianty kompresorů: přenosné kompresory pojízdné kompresory stacionární kompresory Pístové kompresory Klasické pístové kompresory jsou stroje, určené pro dodávku stlačeného vzduchu pro široké spektrum aplikací. S ohledem na maximální zátěž kompresoru do 70 % je třeba vždy stroj dobře

Více

PÍSTOVÉ KOMPRESORY. Objem od 150 4.470 l/min. Pístové. do 400 baru

PÍSTOVÉ KOMPRESORY. Objem od 150 4.470 l/min. Pístové. do 400 baru PÍSTOVÉ KOMPRESORY Objem od 150 4.470 l/min Pístové do 400 baru 6... bezolejové / mazné - jako agregát... 239 309 279 469 609 559 759 859 Mazné Agregát Max. koncový tlak Sací výkon Dopravní Výkon motoru

Více

PÌstovÈ kompresory pro dìlnu, emesla a pr mysl

PÌstovÈ kompresory pro dìlnu, emesla a pr mysl PÌstovÈ kompresory pro dìlnu, emesla a pr mysl PŘEDSTAVUJEME SE AIRWORK Více než 50 let historie, výzkumu a vývoje přispělo k vytvoření jedné z největších mezinárodních skupin v oblasti stlačeného vzduchu

Více

Série PRO LINE. Pístové kompresory

Série PRO LINE. Pístové kompresory Série PRO LINE Pístové kompresory 2 3 Využijte výhod značky ABAC Od roku 1980 poskytuje firma ABAC svým zákazníkům perfektní skladbu flexibility a zkušeností pro průmyslové, profesionální a řemeslnické

Více

Kompresory Perfect bez vzdušníku na základovém rámu. Perfect 3PFT 4PFT 4TPFT 5,5PFT 7,5PFT. Rozměry a hmotnosti. Široká prodejní a servisní síť v ČR

Kompresory Perfect bez vzdušníku na základovém rámu. Perfect 3PFT 4PFT 4TPFT 5,5PFT 7,5PFT. Rozměry a hmotnosti. Široká prodejní a servisní síť v ČR Kompresory Perfect bez vzdušníku na základovém rámu vhodné pro zákazníky, kteří mají vlastní vzdušník dodávka obsahuje kompletní kompresorové soustrojí na základovém rámu součástí balení je tlakový spínač,

Více

Bezolejové kompresory. Olejové kompresory ,- Kč ,- Kč ,- Kč ,- Kč ,- Kč. Kompresor Scheppach HC 16W

Bezolejové kompresory. Olejové kompresory ,- Kč ,- Kč ,- Kč ,- Kč ,- Kč. Kompresor Scheppach HC 16W Jiří Rulík autogenní a Svařovací technika Čáslavská 1252, Chrudim Dukelská 482, chotěboř Tel: 469 688 783 TEL: 569 622 249 obchod@rulik.cz tel: 602 349 354 TEL: 731 459 116 www.rulik.cz Bezolejové kompresory

Více

Pístové kompresory PERFECT

Pístové kompresory PERFECT Pístové kompresory PERFECT enough air for everyone EUROPEAN UNION European Regional Development Fund Operational Programme Enterprise and Innovations for Competitiveness Tradice ve výrobě Průmyslová tradice

Více

od 1,5 kw a nádoby 6 litrů až po 7,5 kw a nádoby 500 litrů

od 1,5 kw a nádoby 6 litrů až po 7,5 kw a nádoby 500 litrů Pístové kompresory od 1,5 kw a nádoby 6 litrů až po 7,5 kw a nádoby 500 litrů SPOLEHLIVÁ TECHNOLOGIE Dlouhá historie kvalitních kompresorů VČERA DNES Kompresory MARK splňují nejvyšší standard v oblasti

Více

Pístové kompresory. od 1,5 kw a nádoby 6 litrů až po 7,5 kw a nádoby 500 litrů SPOLEHLIVÁ TECHNOLOGIE

Pístové kompresory. od 1,5 kw a nádoby 6 litrů až po 7,5 kw a nádoby 500 litrů SPOLEHLIVÁ TECHNOLOGIE Pístové kompresory od 1,5 kw a nádoby 6 litrů až po 7,5 kw a nádoby 500 litrů SPOLEHLIVÁ TECHNOLOGIE Dlouhá historie kvalitních kompresorů VČERA DNES Kompresory MARK splňují nejvyšší standard v oblasti

Více

Pila přímočará W 79035. Pila přímočará W 79034. počet kmitů 1. počet kmitů 800-3000 0-300 150 MM 125 MM. Bruska stolní dvoukotoučová ot-min

Pila přímočará W 79035. Pila přímočará W 79034. počet kmitů 1. počet kmitů 800-3000 0-300 150 MM 125 MM. Bruska stolní dvoukotoučová ot-min ELEKTRONÁŘADÍ Šikmý řez max.45 Hloubka řezu: dřevo 65mm plast 2mm ocel 8mm) Šikmý řez max.45 Hloubka řezu: dřevo 85mm plast 2mm ocel 8mm Nastavitelný kmit:4 (3+0) Pila přímočará 79034 750 počet kmitů 800-3000

Více

SONETTO. Vzduchové kompresory SONETTO 8-20

SONETTO. Vzduchové kompresory SONETTO 8-20 SONETTO Vzduchové kompresory SONETTO 8-20 Alup Poháněn technologiemi. Navržen na základě zkušeností. Firma Alup Kompressoren má více než 90 let zkušeností s průmyslovou výrobou. Naší ambicí je nabízet

Více

Se silným sáním, tichý a mobilní: Nový Dustex 25 l a Dustex 35 l FEIN.

Se silným sáním, tichý a mobilní: Nový Dustex 25 l a Dustex 35 l FEIN. VÝSTAVBA Se silným sáním, tichý a mobilní: Nový Dustex 25 l a Dustex 35 l FEIN. Dva kompaktní odsavače prachu s mimořádně vysokým sacím výkonem. Dostanou se všude a mají vše s sebou. Promyšlené profesionální

Více

Pístové kompresory Řada EUROCOMP Dodávané množství 112 až 1050 l/min tlak 10 a 15 bar. www.kaeser.com

Pístové kompresory Řada EUROCOMP Dodávané množství 112 až 1050 l/min tlak 10 a 15 bar. www.kaeser.com Pístové kompresory Řada EUROCOMP Dodávané množství 112 až 15 tlak 1 a 15 bar www.kaeser.com Co očekáváte od svého dílenského kompresoru? Kvalita a hospodárnost řemeslné práce silně závisí na jakosti použitých

Více

Tlaková čerpadla BP 5 Home & Garden

Tlaková čerpadla BP 5 Home & Garden Tlaková čerpadla BP 5 Home & Garden BP 5 Home & Garden, čerpadlo nejlepší kvality s dlouhou životností, s účinným 4-stupňovým pohonem pro zahradní zavlažování a zásobování domácností vodou (např. dešťovou

Více

Pístové kompresory. Stroje pro dílenské využití. Mnohostranné využití

Pístové kompresory. Stroje pro dílenské využití. Mnohostranné využití Kompresory Přenosné a pojízdné pístové kompresory Stacionární pístové kompresory Super Air pístové kompresory Šroubové kompresory Tlakové nádoby Příslušenství Říjen 2014 www.inaircom.cz Který je ten pravý?

Více

Bezolejové rotační spirálové kompresory Ecolife 1,5-15 kw

Bezolejové rotační spirálové kompresory Ecolife 1,5-15 kw Bezolejové rotační spirálové kompresory Ecolife 1,5-15 kw SPOLEHLIVÁ TECHNOLOGIE CZ Proč? Nepřetržité inovace v oblasti nářadí pro stlačený vzduch a ve strojírenství a rovněž vývoj specifických výrobních

Více

Hrajte na jistotu. Karetní seriál My rozdáváme, Vy vyhráváte! Kvalitní příslušenství za zvýhodněné ceny

Hrajte na jistotu. Karetní seriál My rozdáváme, Vy vyhráváte! Kvalitní příslušenství za zvýhodněné ceny Hrajte na jistotu My rozdáváme, Vy vyhráváte! Karetní seriál 2018 3 3. kolo Kvalitní příslušenství za zvýhodněné ceny 1. 5. 30. 6. 2018 FDM 3/4 W Regulátor Obj. číslo: DGKD458305 5600 l/min objem nádoby

Více

Řada MSL 2,2-15 kw. Jednoduché a kompletní řešení pro Vaší potřebu stlačeného vzduchu SPOLEHLIVÁ TECHNOLOGIE

Řada MSL 2,2-15 kw. Jednoduché a kompletní řešení pro Vaší potřebu stlačeného vzduchu SPOLEHLIVÁ TECHNOLOGIE Řada MSL 2,2-15 kw Jednoduché a kompletní řešení pro Vaší potřebu stlačeného vzduchu SPOLEHLIVÁ CHYTRÉ TECHNICKÉ ŘEŠENÍ Nižší náklady na údržbu a prodloužené servisní intervaly Velice jednoduchá konstrukce

Více

NÁSTROJE - NÁŘADÍ - KOMPRESORY

NÁSTROJE - NÁŘADÍ - KOMPRESORY Spirálové hadice 8/12mm Kompresor FINI BK 119 270V 5,5 Profesionální spirálové hadice s poniklovanými koncovkami Profesionální italský kompresor 8/12mm délka 7,5m 8/12mm délka 499,- 549,- EU objem tlakové

Více

Bezolejové kompresory. Olejové kompresory. 200,- Kč 165,29 bez DPH ,- Kč 2.057,85 bez DPH ,- Kč 2.305,79 bez DPH

Bezolejové kompresory. Olejové kompresory. 200,- Kč 165,29 bez DPH ,- Kč 2.057,85 bez DPH ,- Kč 2.305,79 bez DPH Čáslavská 1252 Chrudim-Markovice Tel: 469 688 783 Fax: 469 688 785 obchod@rulik.cz Po-Pá 7:00-15:30 Bezolejové kompresory Autokompresor TUSON AK609 12V Tento autokompresor je šikovný pomocník do auta pro

Více

MSM kw. Olejem mazané šroubové kompresory SPOLEHLIVÁ TECHNOLOGIE

MSM kw. Olejem mazané šroubové kompresory SPOLEHLIVÁ TECHNOLOGIE MSM 30-75 kw Olejem mazané šroubové kompresory Kompresory z řady MSM s příkony od 30 do 75 kw se vyznačují zejména vysokým výkonem a malou zastavěnou plochou. Uživatelské benefity Vysoký objemový průtok

Více

Řada MSL 2,2-15 kw. Jednoduché a kompletní řešení pro Vaší potřebu stlačeného vzduchu SPOLEHLIVÁ TECHNOLOGIE

Řada MSL 2,2-15 kw. Jednoduché a kompletní řešení pro Vaší potřebu stlačeného vzduchu SPOLEHLIVÁ TECHNOLOGIE Řada MSL 2,2-15 kw Jednoduché a kompletní řešení pro Vaší potřebu stlačeného vzduchu SPOLEHLIVÁ SPOLEHLIVÁ Kompresory MSL Řada kompresorů MSL kombinuje jednoduchost a cenovou výhodnost pístových kompresorů

Více

SCK. Vzduchové kompresory. SCK 3-40 & Allegro 8-11

SCK. Vzduchové kompresory. SCK 3-40 & Allegro 8-11 SCK Vzduchové kompresory SCK 3-40 & Allegro 8-11 Alup Poháněn technologiemi. Navržen na základě zkušeností. Firma Alup Kompressoren má více než 90 let zkušeností s průmyslovou výrobou. Naší ambicí je nabízet

Více

nabídnout optimální řešení.

nabídnout optimální řešení. Nová výrobní a správní budova v Rakousku postavená v roce 2006. 7 Poprodejní servis 9 Likvidace Budeteli potřebovat servis, nečeká Likvidaci Vašeho vysloužilého kom Vás žádné dobrodružství. Náš presoru

Více

Tlaková čerpadla BP 4 Garden Set

Tlaková čerpadla BP 4 Garden Set Tlaková čerpadla BP 4 Garden Set BP 4 Garden Set obsahuje sadu sacích hadic, díky čemuž může být výkonné zahradní čerpadlo s dlouhou životností a s vestavěnou tepelnou pojistkou ihned použito k zavlažování

Více

Zahradní čerpadla GP BP 5 Home & Garden. Vybavení: Optimalizovaný připojovací nátrubek. Technické údaje

Zahradní čerpadla GP BP 5 Home & Garden. Vybavení: Optimalizovaný připojovací nátrubek. Technické údaje Zahradní čerpadla GP BP 5 Home & Garden BP 5 Home & Garden, čerpadlo nejlepší kvality s dlouhou životností, s účinným 4-stupňovým pohonem pro zahradní zavlažování a zásobování domácností vodou (např. dešťovou

Více

STACIONÁRNÍ KOMPRESORY

STACIONÁRNÍ KOMPRESORY STACIONÁRNÍ KOMPRESORY âervenec 2003 KOMPRESORY P ÍSLU ENSTVÍ ROZVODY STLAâENÉHO VZDUCHU SPONKOVAâKY A H EBÍKOVAâE ST ÍKACÍ TECHNIKA PNEUMATICKÉ NÁ ADÍ ÚPRAVA VZDUCHU STACIONÁRNÍ KOMPRESORY POJÍZDNÉ KOMPRESORY

Více

Detaily. Popis. Vybavení a užitek

Detaily. Popis. Vybavení a užitek Zahradní čerpadla GP BP 3 Home & Garden Výkonné a s dlouhou životností, takové je domácí a zahradní čerpadlo BP 3 Home & Garden. Je ideálním řešením zahradního zavlažování, případně zásobování vodou, např.

Více

Pomoc při volbě: Takto naleznete správný kompresor

Pomoc při volbě: Takto naleznete správný kompresor KOMPRESORY STACIONÁRNÍ Pomoc při volbě: Takto naleznete správný kompresor Spotřeba vzduchu Počet a typ pneumatického nářadí, strojů a přístrojů určuje celkovou spotřebu vzduchu. Důležité při tom je efektivní

Více

Rotační šroubové kompresory. MSM MINI 2,2-3 - 4-5,5 kw SPOLEHLIVÁ TECHNOLOGIE

Rotační šroubové kompresory. MSM MINI 2,2-3 - 4-5,5 kw SPOLEHLIVÁ TECHNOLOGIE Rotační šroubové kompresory MSM MINI 2,2-3 - 4-5,5 kw SPOLEHLIVÁ TECHNOLOGIE Přehled kompresorů MSM Mini MSM Mini 2,2-3 - 4-5,5 kw Řešení pro všechny potřeby zákazníků Samostatné kompresory Určené zejména

Více

Tlaková čerpadla BP 3 Garden

Tlaková čerpadla BP 3 Garden Tlaková čerpadla BP 3 Garden Výkonné zahradní čerpadlo BP 3 Garden s dlouhou životností vyjadřuje ekologické a ekonomické zahradní zavlažování s vodou z alternativních zdrojů, jako jsou cisterny nebo sudy.

Více

ŘADA FAS. Šroubové vzduchové kompresory

ŘADA FAS. Šroubové vzduchové kompresory ŘADA FAS Šroubové vzduchové kompresory O NÁS Společnost Air Team FirstAir Compressors ze skupiny Fusheng Industrial vyvinula ve spolupráci se společností Shanghai Essence Compressors řadu dvoupolohových

Více

Šroubové kompresory. Nabízíme následující varianty kompresorů:

Šroubové kompresory. Nabízíme následující varianty kompresorů: Šroubové kompresory Šroubové kompresory jsou určeny pro trvalý provoz a velké zatížení. Není důležité, jak velký je šroubový kompresor, vždy je podstatné jeho maximální vytížení. Při trvalém provozu je

Více

řezání spár Přehled 68 Silniční řezače spár Husqvarna 70 Technické vlastnosti řezaček spár 84 Diamantové kotouče pro řezání spár 88

řezání spár Přehled 68 Silniční řezače spár Husqvarna 70 Technické vlastnosti řezaček spár 84 Diamantové kotouče pro řezání spár 88 řezání spár Přehled 68 Silniční řezače spár Husqvarna 70 Technické vlastnosti řezaček spár 84 Diamantové kotouče pro řezání spár 88 Naše široká nabídka řezaček spár zahrnuje výkonné pily na podlahy, příjezdové

Více

Tlaková čerpadla BP 3 Garden Set Plus

Tlaková čerpadla BP 3 Garden Set Plus Tlaková čerpadla BP 3 Garden Set Plus BP 3 Garden Set Plus je díky sadě sacích a zahradních hadic okamžitě připravený k použití. Vysoce výkonné zahradní čerpadlo s dlouhou životností je vhodné pro zavlažování

Více

Profesionální montážní kompresory

Profesionální montážní kompresory Profesionální montážní kompresory Pojízdné a přenosné kompresory Compact-Air 221/10 Compact-Air 265/10 Compact-Air 311/20 Compact-Air 321/20 Pojízdné kompresory Compact-Air 321/24 PRO Compact-Air 321/24

Více

katalog 2011 EXTRAKTORY CLEANFIX, s.r.o., Šumavská 3 602 00 BRNO tel.+fax: 541 235 012, 541 249 445 www.cleanfix.cz info@cleanfix.

katalog 2011 EXTRAKTORY CLEANFIX, s.r.o., Šumavská 3 602 00 BRNO tel.+fax: 541 235 012, 541 249 445 www.cleanfix.cz info@cleanfix. EXTRAKTORY EXTRAKTORY TW 300 S TW 300 Car Malý stroj na profesionální extrakční čištění. Lehký, kompaktní, díky nízko položenému těžišti stabilní, snadno ovladatelný, na 4 kolečkách. Univerzální čistí

Více

Motorové rosiče a postřikovače. Ošetřování rostlin je tvrdá práce ale také láskyplná péče.

Motorové rosiče a postřikovače. Ošetřování rostlin je tvrdá práce ale také láskyplná péče. Motorové rosiče a postřikovače Ošetřování rostlin je tvrdá práce ale také láskyplná péče. 158 Rosiče a postřikovače STIHL jsou správná volba od privátních zahrádek až po krajinářství. Mnozí vinaři a ovocnáři

Více

KATALOG VYSAVAČE. CLEANFIX, s.r.o., Šumavská 3 602 00 BRNO tel.+fax: 541 235 012, 541 249 445 www.cleanfix.cz cleanfix@cleanfix.cz.

KATALOG VYSAVAČE. CLEANFIX, s.r.o., Šumavská 3 602 00 BRNO tel.+fax: 541 235 012, 541 249 445 www.cleanfix.cz cleanfix@cleanfix.cz. S 10 Kč 4.180,- Silné vysavače pro úklid v domácnostech i komerční využití. Díky umístění na 5 otočných kolečkách mají vysavače vynikající stabilitu a velmi snadno se s nimi manipuluje. Kompaktní robustní

Více

IB 15/120. Držák kufru s tryskami. Automatické vyprazdňování zbylého ledu

IB 15/120. Držák kufru s tryskami. Automatické vyprazdňování zbylého ledu Nový otryskávací přístroj IB 15/120 je ještě výkonnější než jeho předchozí model a přesvědčí svou robustní konstrukcí a velmi spolehlivou technikou. 1 Držák kufru s tryskami 3 Automatické vyprazdňování

Více

Přesvědčte se o tom v našem novém katalogu, který držíte v ruce!

Přesvědčte se o tom v našem novém katalogu, který držíte v ruce! Milí zákazníci, z rozhovorů s uživateli v dílnách a na stavbách se dozvídáme, na čem záleží při denní práci se stlačeným vzduchem: zkrátit pracovní dobu, šetřit náklady a zajistit 100 % spolehlivost. Právě

Více

ProSpray. Airless pístová zařízení. ProSpray. Dokonale sladěné výkonnostní kategorie Vylepšené vlastnosti Osvědčená profesionální kvalita

ProSpray. Airless pístová zařízení. ProSpray. Dokonale sladěné výkonnostní kategorie Vylepšené vlastnosti Osvědčená profesionální kvalita Airless pístová zařízení Dokonale sladěné výkonnostní kategorie Vylepšené vlastnosti Osvědčená profesionální kvalita wagner-group.com Generace robustních pístových čerpadel s vysokým sacím výkonem Třetí

Více

SCK. Vzduchové kompresory SCK 41-100

SCK. Vzduchové kompresory SCK 41-100 SCK Vzduchové kompresory SCK 41-100 ALUP Poháněn technologiemi. Navržen na základě zkušeností. Firma ALUP Kompressoren má více než 85 let zkušeností s průmyslovou výrobou. Naší ambicí je nabízet taková

Více

katalog EXTRAKTORY CLEANFIX, s.r.o., Šumavská 3 602 00 BRNO tel.+fax: 541 235 012, 541 249 445 www.cleanfix.cz info@cleanfix.

katalog EXTRAKTORY CLEANFIX, s.r.o., Šumavská 3 602 00 BRNO tel.+fax: 541 235 012, 541 249 445 www.cleanfix.cz info@cleanfix. TW 300 S Malý stroj na profesionální extrakční čištění. Lehký, kompaktní, díky nízko položenému těžišti stabilní, snadno ovladatelný, na 4 kolečkách. Univerzální čistí koberce, tvrdé podlahy, vysává prach

Více

T30 11/14 Bar. Pístové vzduchové kompresory

T30 11/14 Bar. Pístové vzduchové kompresory T30 11/14 Bar Pístové vzduchové kompresory Ingersoll Rand T30 je tím nejlepším ve své třídě již od založení společnosti v roce 1929. Z hlediska spolehlivosti, efektivity, mechanické flexibility nebo udržovatelnosti

Více

Použití stlačeného vzduchu Pneumatické nářadí

Použití stlačeného vzduchu Pneumatické nářadí Použití stlačeného vzduchu Pneumatické nářadí 4 Abyste se stlačeným vzduchem mohli co nejlépe pracovat. Nabízíme Vám pro každé použití vhodné nářadí přímo do ruky. Pneumatické nářadí od je obzvláště lehké,

Více

DENTAL. Revoluce v kvalitě vzduchu

DENTAL. Revoluce v kvalitě vzduchu DENTAL Revoluce v kvalitě vzduchu SÉRIE DH 150 SÉRIE DL 150 Série dentálních kompresorů DH garantuje maximální kvalitu vzduchu díky inovacím ve filtračním systému. Speciální samoregenerační membránová

Více

Spolehlivost a efektivita bez kompromisů

Spolehlivost a efektivita bez kompromisů 01 CZ Spolehlivost a efektivita bez kompromisů Rotační šroubové kompresory Prémiová konstrukce kompresoru L02 - L05 Stanice AIRSTATION řady L Vysoká spolehlivost nízké servisní náklady Řada L od společnosti

Více

Zahradní čerpadla GP BP 3 Garden. Vybavení: Optimalizovaný připojovací nátrubek. Technické údaje

Zahradní čerpadla GP BP 3 Garden. Vybavení: Optimalizovaný připojovací nátrubek. Technické údaje Zahradní čerpadla GP BP 3 Garden Výkonné zahradní čerpadlo BP 3 Garden s dlouhou životností vyjadřuje ekologické a ekonomické zahradní zavlažování s vodou z alternativních zdrojů, jako jsou cisterny nebo

Více

Typový list. Technická specifikace:

Typový list. Technická specifikace: Albert E.50 V Výkonnost max. (1) 0,8 m 3 /min Minimální pracovní přetlak 5 bar Maximální pracovní přetlak 9 bar El. napětí / frekvence 400 / 50 V / Hz Šroubový blok ATMOS B 100 Hlučnost (2) 64* 69 db(a)

Více

Rosiče a postřikovače

Rosiče a postřikovače Rosiče a postřikovače Díky našim rosičům se nebudete moct dočkat nového pracovního dne na vinici, v ovocném sadu či na poli se zeleninou. Nejen, že šetří vaše síly, ale především zajistí velmi přesnou

Více

KATALOG VYSAVAČE. CLEANFIX, s.r.o., Šumavská 3 602 00 BRNO tel.+fax: 541 235 012, 541 249 445 www.cleanfix.cz cleanfix@cleanfix.cz

KATALOG VYSAVAČE. CLEANFIX, s.r.o., Šumavská 3 602 00 BRNO tel.+fax: 541 235 012, 541 249 445 www.cleanfix.cz cleanfix@cleanfix.cz S 10 S 10 Plus Hepa Kč 4.180,- Kč 5.800,- Silné vysavače pro úklid v domácnostech i komerční využití. Díky umístění na 5 otočných kolečkách mají vysavače vynikající stabilitu a velmi snadno se s nimi manipuluje.

Více

Čisticí stroje. Komfortní práce 5. prostředek

Čisticí stroje. Komfortní práce 5. prostředek Čisticí stroje Komfortní práce 5 4 Vždy vhodný čisticí prostředek Technika 1 Regulace tlaku/průtoku na přístroji K přímému přizpůsobení množství vody a pracovního tlaku na čerpadle. Ve srovnání s regulací

Více

Kov. Individuální kombinace strojů s akumulátorovou baterií pro zpracování kovů. NOVINKA. Kombinujte a využívejte našich výhod

Kov. Individuální kombinace strojů s akumulátorovou baterií pro zpracování kovů. NOVINKA. Kombinujte a využívejte našich výhod Kov Individuální kombinace strojů s akumulátorovou baterií pro zpracování kovů. NOVINKA Kombinujte a využívejte našich výhod FEIN Select + vám nabízí možnost kombinace jednoho nebo několika strojů s akumulátory

Více

IV 60/30. Komfortní úložný prostor pro příslušenství na podvozku přístroje. 3 Zatížitelnost a mnohostrannost. Mechanický oklep filtru

IV 60/30. Komfortní úložný prostor pro příslušenství na podvozku přístroje. 3 Zatížitelnost a mnohostrannost. Mechanický oklep filtru IV 60 /30 je velmi robustní mobilní průmyslový mnohostranně použitelný vysavač. Je poháněn dmychadlem postranního kanálu s extrémně dlouhou životností. Díky konstrukci motoru je tento vysavač často používán

Více

Typový list. Technická specifikace:

Typový list. Technická specifikace: Albert E.50 V Výkonnost max. (1) 0,87 m 3 /min Minimální pracovní přetlak 5 bar Maximální pracovní přetlak 9 bar El. napětí / frekvence 400 / 50 V / Hz Šroubový blok ATMOS B 100 Hlučnost (2) 64* 69 db(a)

Více

Průmyslové vysavače - varianty na jednofázový proud IV 60/27-1 M B1. Vybavení: Příslušenství v objemu dodávky No Vhodná nádrž (sucho) 6.394-523.

Průmyslové vysavače - varianty na jednofázový proud IV 60/27-1 M B1. Vybavení: Příslušenství v objemu dodávky No Vhodná nádrž (sucho) 6.394-523. Průmyslové vysavače - varianty na jednofázový proud IV 60/27-1 M B1 Průmyslový vysavač IV 60/27-1M B1 je velmi robustní průmyslový vysavač. Tento vysavač byl vyvinut speciálně pro prachy třídy výbušných

Více

24 l SÉRIE SÉRIE DL 150-24 DL 150-50 BL 60-24 BL 120-24. Dodávané modely. Dodávané modely

24 l SÉRIE SÉRIE DL 150-24 DL 150-50 BL 60-24 BL 120-24. Dodávané modely. Dodávané modely DENTAL Program 2011/2012 Revoluce v kvalitě vzduchu SÉRIE BL Tato série kompresorů je určena pro všechny dentisty, kteří potřebují trvale dodávat vzduch pro jednu nebo dvě stomatologické jednotky. Redukované

Více

Stříkací pistole s nádobkou stříkací pistole pro menší plochy Příslušenství k dokoupení: horní nádobka. Spotřeba vzduchu (l/min) 120 250

Stříkací pistole s nádobkou stříkací pistole pro menší plochy Příslušenství k dokoupení: horní nádobka. Spotřeba vzduchu (l/min) 120 250 Stříkací pistole Stříkací pistole s nádobkou stříkací pistole pro menší plochy horní nádobka OK 1001 OK 1002 120 250 Objem nádobky (l) 0,25 0,6 2,5 3,5-4,8 0,3 0,47 Stand. tryska 0,5-0,8-1 1,4-1,7-2 575

Více

IB 15/120. Držák kufru s tryskami. Automatické vyprazdňování zbylého ledu. Efektivní proudění vzduchu v přístroji.

IB 15/120. Držák kufru s tryskami. Automatické vyprazdňování zbylého ledu. Efektivní proudění vzduchu v přístroji. Nový otryskávací přístroj je ještě výkonnější než jeho předchozí model a přesvědčí svou robustní konstrukcí, nejspolehlivější technikou a nejlepšími výsledky při otryskávání suchým ledem. 1 Držák kufru

Více

People. Passion. Performance. Kompletní řešení na staveništi

People. Passion. Performance. Kompletní řešení na staveništi People. Passion. Performance. Kompletní řešení na staveništi ŘEŠENÍ PRÁVĚ KDYŽ JEJ POTŘEBUJETE Společnost Chicago Pneumatic přináší převratnou sestavu k zajištění stlačeného vzduchu, energie a osvětlení

Více

REMKO ARCTIC-WP INVERTOROVÁ TEPELNÁ ČERPADLA

REMKO ARCTIC-WP INVERTOROVÁ TEPELNÁ ČERPADLA REMKO ARCTIC-WP INVERTOROVÁ TEPELNÁ ČERPADLA Řešení s tepelnými čerpadly pro jednoduchou nástěnnou montáž Série RVT-ARCTIC 1-2014 Kvalita se systémem REMKO DODAVATEL SYSTÉMŮ ORIENTOVANÝ NA ZÁKAZNÍKY PO

Více

HD 10/25-4 SX Plus. Pro větší bezpečnost. Osvědčená kvalita Kärcher

HD 10/25-4 SX Plus. Pro větší bezpečnost. Osvědčená kvalita Kärcher Vysokotlaký čisticí stroj bez ohřevu třídy Super s vynikajícím výkonem a novým vybavením ve vertikální konstrukci. Rozšířený akční rádius díky vestavěnému hadicovému bubnu s 20m VT hadicí. 1 Osvědčená

Více

Kondenzační sušičky MDX pro výkony 400 až l/min

Kondenzační sušičky MDX pro výkony 400 až l/min Kondenzační sušičky MDX pro výkony 400 až 84 000 l/min SPOLEHLIVÁ TECHNOLOGIE Proč použít sušičku? Vlhkost je přirozenou součástí atmosférického vzduchu, která se rovněž nachází ve stlačeném vzduchu v

Více
