Pístové kompresory Řada EUROCOMP Dodávané množství 112 až 1050 l/min tlak 10 a 15 bar.

Transkript

1 Pístové kompresory Řada EUROCOMP Dodávané množství 112 až 15 tlak 1 a 15 bar

2 Co očekáváte od svého dílenského kompresoru? Kvalita a hospodárnost řemeslné práce silně závisí na jakosti použitých nástrojů a strojů. Nepřenosné pístové kompresory společnosti konstrukční řady EUROCOMP se již léta velmi úspěšně používají v řemesnných výrobách i průmyslových podnicích. Díky možnosti volby mezi ležatým nebo stojatým, případně odděleně instalovaným vzdušníkem vyhoví všem požadavkům. více kvality Kvalitní kompresorové bloky společnosti Made in Germany Vysoký výkon vzduchu při ekonomickém způsobu provozu a delší životnost tak lze shrnout přednosti kompresorového bloku z kvalitních materiálů vyráběného společností KOMPRESSOREN. Je poháněný robustním elektromotorem s bezztrátovým přímým spojením. Pístové kompresory EUROCOMP společnosti nabízejí Kvalitní kompresorový blok společnosti Made in Germany. Kvalitní materiály a pečlivá montáž zaručují dlouhou životnost a vysoké množství vzduchu Nízkou teplotu stlačeného vzduchu díky účinnému hliníkovému kroužkovému profilu dochlazovače, jehož speciální tvar tvoří ochranu ventilátoru Bezúdržbové přenášení síly s přímým spojením hnacího motoru ke kompresorovému bloku Sériová dvojitá izolace vibrací. Tím zůstává hladina hluku na nízké úrovni a vibrace se nepřenášejí do základů Volitelná hluková izolace. Hlukově izolační kryty snižují hladinu hluku až o 1 db(a). Jsou k dostání volitelně z výroby nebo dodatečně namontovatelné Na své dílenské kompresory EUROCOMP se můžete spolehnout mnoho let. BEZ VIBRACÍ 2násobně izolovaný proti vibracím NEHLUČNÝ vzdušník do 35l vnitřně upraven Nekorodující ventily Ventily s omezeným zdvihem mají ventilové jazýčky vyrobeny z ušlechtilé oceli. To zlepšuje odvod tepla a zabraňuje tvorbě olejových karbonů. I utěsnění ventilů a jejich doba použití se tak rozhodujícím způsobem prodloužila. Vysoce efektivní chlazení Díky velkému množství chladicích žeber, dodatečných chladicích kolíků ve výstupu stlačeného vzduchu a velkému ventilačnímu kolu udržuje vysoce efektivní chladicí systém pístových kompresorů EURO- COMP stlačený vzduch a teploty oleje nízko. To zvyšuje dostupnost a životnost kompresorů a nástrojů na stlačený vzduch. VÝKONNÝ Účinnost v % -Qualität levné kompresory Kvalita Made in Germany Pro všechny pístové kompresory EUROCOMP společnosti platí, že hlavní součásti, jako je kompresorový blok a hnací elektromotor, nesou označení Made in Germany samozřejmě v řemeslné kvalitě. Z této kvality mají užitek uživatelé, mimo jiné ve formě vyššího výkonu a násobně delší životnosti. Kompresory Eurocomp společnosti jsou koncipovány a konstruovány pro dlouholetý trvalý provoz v tvrdých dílenských podmínkách! Tlak v bar

3 Kvalita pro řemeslnné dílny i průmyslové podniky kompaktní díky přímému spojení hnacího motoru a kompresorového bloku trvanlivý díky kompresorovému bloku Made in Germany mnohostranný pro každé použití správná velikost kompresoru úspora místa vzdušník ve stojatém provedení nízký počet otáček snižuje hladinu hluku a prodlužuje životnost protihlukové kryty lze namontovat na přání při výrobě nebo dovybavit později 1stupňový 1 bar, od modelu stupňový 1 bar, od modelu 44-1 vzdušník vnitřně upraven 9 l 15 l 25 l, od modelu St, od modelu St St vzdušník vnitřně upraven 25 l 35 l typ naležato bez protihlukového krytu Efektivní dodávané množství při 6 bar Efektivní dodávané množství při 8 bar Efektivní dodávané množství při 12 bar Obsah vzdušníku Výkon motoru 2) 4 V Výkon motoru 2) 23 V ,7 2, ,5 7,5 1,1 1, ,5 7,5 1, typ naležato s Efektivní dodávané množství, měřeno podle jednotkového listu VDMA ) elektrická přípojka: 4 V, 3 Ph, 5 Hz; 23 V, 1 Ph, 5 Hz 3) hladina akustického tlaku dle normy ISO 2151 a základní normy ISO , tolerance: ± 3 db(a) 4) pojízdné zařízení s kontrolou konstrukčního vzoru ZUA bez požadavku převzetí STK F 4) typ nastojato bez protihlukového krytu Efektivní dodávané množství při 6 bar Efektivní dodávané množství při 8 bar Efektivní dodávané množství při 12 bar Obsah vzdušníku Výkon motoru 2) 4 V , , ,5 7, Efektivní dodávané množství, měřeno podle jednotkového listu VDMA ) elektrická přípojka: 4 V, 3 Ph, 5 Hz 3) hladina akustického tlaku dle normy ISO 2151 a základní normy ISO , tolerance: ± 3 db(a) typ nastojato s

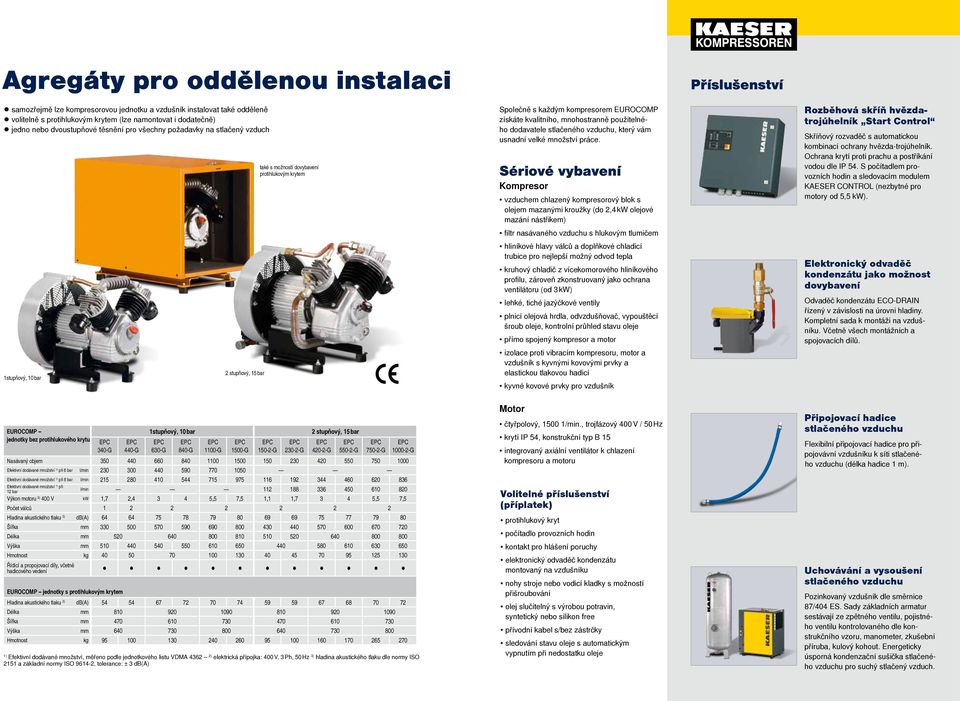

4 Agregáty pro oddělenou instalaci Příslušenství samozřejmě lze kompresorovou jednotku a vzdušník instalovat také odděleně volitelně s (lze namontovat i dodatečně) jedno nebo dvoustupňové těsnění pro všechny požadavky na stlačený vzduch Společně s každým kompresorem EUROCOMP získáte kvalitního, mnohostranně použitelného dodavatele stlačeného vzduchu, který vám usnadní velké množství práce. Sériové vybavení Kompresor vzduchem chlazený kompresorový blok s olejem mazanými kroužky (do 2,4 olejové mazání nástřikem) filtr nasávaného vzduchu s hlukovým tlumičem hliníkové hlavy válců a doplňkové chladicí trubice pro nejlepší možný odvod tepla kruhový chladič z vícekomorového hliníkového profilu, zároveň zkonstruovaný jako ochrana ventilátoru (od 3 ) lehké, tiché jazýčkové ventily plnicí olejová hrdla, odvzdušňovač, vypouštěcí šroub oleje, kontrolní průhled stavu oleje přímo spojený kompresor a motor izolace proti vibracím kompresoru, motor a vzdušník s kyvnými kovovými prvky a elastickou tlakovou hadicí kyvné kovové prvky pro vzdušník Rozběhová skříň hvězdatrojúhelník Start Control Skříňový rozvaděč s automatickou kombinací ochrany hvězda-trojúhelník. Ochrana krytí proti prachu a postříkání vodou dle IP 54. S počítadlem provozních hodin a sledovacím modulem CONTROL (nezbytné pro motory od 5,5 ). Elektronický odvaděč kondenzátu jako možnost dovybavení Odvaděč kondenzátu ECO-DRAIN řízený v závislosti na úrovni hladiny. Kompletní sada k montáži na vzdušníku. Včetně všech montážních a spojovacích dílů. jednotky bez protihlukového krytu Efektivní dodávané množství při 6 bar Efektivní dodávané množství při 8 bar Efektivní dodávané množství při 12 bar Výkon motoru 2) 4 V Řídicí a propojovací díly, včetně hadicového vedení 34-G jednotky s Hladina akustického tlaku 3) db(a) 44-G 63-G 84-G 11-G ,7 2, ,5 7,5 1,1 1, ,5 7, Efektivní dodávané množství, měřeno podle jednotkového listu VDMA ) elektrická přípojka: 4 V, 3 Ph, 5 Hz 3) hladina akustického tlaku dle normy ISO 2151 a základní normy ISO , tolerance: ± 3 db(a) 1-G 15-2-G 23-2-G 42-2-G 55-2-G 75-2-G 1-2-G Motor čtyřpolový, 1 1/min., trojfázový 4 V / 5 Hz krytí IP 54, konstrukční typ B 15 integrovaný axiální ventilátor k chlazení kompresoru a motoru Volitelné příslušenství (příplatek) protihlukový kryt počítadlo provozních hodin kontakt pro hlášení poruchy elektronický odvaděč kondenzátu montovaný na vzdušníku nohy stroje nebo vodicí kladky s možností přišroubování olej slučitelný s výrobou potravin, syntetický nebo silikon free přívodní kabel s/bez zástrčky sledování stavu oleje s automatickým vypnutím při nedostatku oleje Připojovací hadice stlačeného vzduchu Flexibilní připojovací hadice pro připojovávní vzdušníku k síti stlačeného vzduchu (délka hadice 1 m). Uchovávání a vysoušení stlačeného vzduchu Pozinkovaný vzdušník dle směrnice 87/44 ES. Sady základních armatur sestávají ze zpětného ventilu, pojistného ventilu kontrolovaného dle konstrukčního vzoru, manometer, zkušební příruba, kulový kohout. Energeticky úsporná kondenzační sušička stlačeného vzduchu pro suchý stlačený vzduch.

5 Zvolte dle potřeby/použití požadovaný stupeň úpravy: Úprava stlačeného vzduchu kondenzační sušičkou (rosný bod pod tlakem + 3 C) Příklady použití: výběr třídy čistoty podle normy ISO Nástřik barvy, nanášení práškového povlaku Balení, řídící a přístrojový vzduch Žádné požadavky na kvalitu Prach Voda Olej Choroboplodné zárodky FE FF Vzdušník Sušička Agregát Kompresor FE/FF T Vysvětlivky ECO-DRAIN Mikrofiltr Kondenzační sušička Regulační tlakový systém Třídy kvality stlačeného vzduchu podle normy ISO (2: Pevné částice / prach max. počet částeček m³ při velikosti částečky d [µm]*,1 d,5,5 d 1, 1, d 5, možná po konzultaci se společností nedefinováno nedefinováno nedefinováno 1. 5 nedefinováno nedefinováno 1. Koncentrace částeček C p [mg/m³]* 6 < C p < C p 1 X C p > 1 Voda Tlakový rosný bod [ C] možná po konzultaci se společností 1 7 C 2 4 C 3 2 C C C C Koncentrace tekutého podílu vody C W [g/m³]* 7 C W,5 8,5 < C W < C W 1 X C W 1 Olej Celková koncentrace oleje (tekutý, aerosol + plynný) [mg/m³]* možná po konzultaci se společností 1,1 2,1 3 1, 4 5, X > 5, při referenčních podmínkách 2 C, 1 bar (a), vlhkost vzduchu % KOMPRESSOREN s.r.o. Tel: Fax: info.czech@kaeser.com P-314CZ/12 Technické změny vyhrazeny!
