1 Novinky v normách a směrnicích ŠKOLENÍ ZKUŠEBNÍCH KOMISAŘŮ CWS ANB Ing. David Hrstka, Ph.D. SVV Praha s.r.o., U Michelského lesa 370, Praha 4, tel , svv.praha@svv.cz, 1

2 2

3 zatím 220 str. SVV Praha s.r.o., U Michelského lesa 370, Praha 4, tel , svv.praha@svv.cz, 3

WPQR dle předchozích verzí mohou být použity a rozsah kvalifikace zůstává. Jsou uvedeny dvě úrovně zkoušek svařovacího postupu, které umožňují aplikaci na širokou škálu svařovaných výrobků.

4 WPQR dle předchozích verzí mohou být použity a rozsah kvalifikace zůstává. Jsou uvedeny dvě úrovně zkoušek svařovacího postupu, které umožňují aplikaci na širokou škálu svařovaných výrobků. Jsou označeny úrovněmi 1 a 2. Úroveň 1 je založena na požadavcích ASME oddíl IX a úroveň 2 je založena na předchozích verzích tohoto dokumentu. SVV Praha s.r.o., U Michelského lesa 370, Praha 4, tel , svv.praha@svv.cz, 4

5 5

6 Novinka! SVV Praha s.r.o., U Michelského lesa 370, Praha 4, tel , svv.praha@svv.cz, 6

7 Nové! SVV Praha s.r.o., U Michelského lesa 370, Praha 4, tel , svv.praha@svv.cz, 7

8 Nové! SVV Praha s.r.o., U Michelského lesa 370, Praha 4, tel , svv.praha@svv.cz, 8

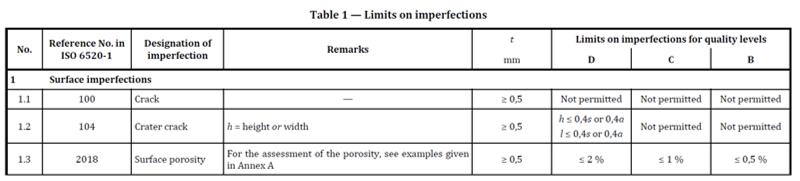

9 D C B D C B Nové! SVV Praha s.r.o., U Michelského lesa 370, Praha 4, tel , svv.praha@svv.cz, 9

10 Nové! SVV Praha s.r.o., U Michelského lesa 370, Praha 4, tel , svv.praha@svv.cz, 10

11 11

12 12

13 D C B SVV Praha s.r.o., U Michelského lesa 370, Praha 4, tel , svv.praha@svv.cz, 13

14 14

15 Vizuální testování svarů a vyhodnocení výsledků pro konečné přijetí musí být provedeno kvalifikovaným personálem. Doporučuje se, aby personál provádějící nepřímé vizuální testování byl kvalifikován podle normy ISO 9712 nebo na příslušné úrovni v příslušném odvětví. SVV Praha s.r.o., U Michelského lesa 370, Praha 4, tel , svv.praha@svv.cz, 15

16 16

17 17

18 18

19 19

20 20

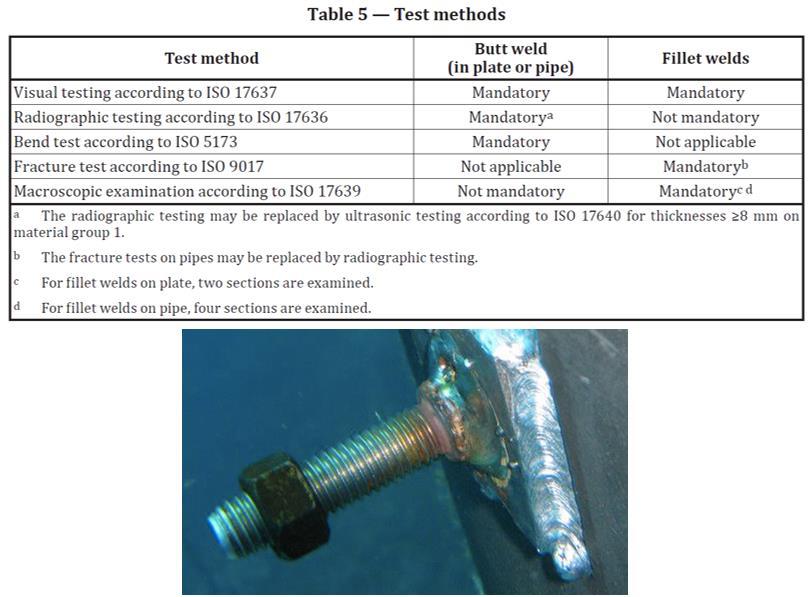

21 21

22 22

23 23

24 24

25 25

26 Návrh: ISO/CD 6947:2017 Hlavní svařovací poloha svařovací označená PA, PB, PC, PD, PE, PF, PG, PH, PJ nebo PK Speciální zkušební poloha SP : jakákoli svařovací poloha, která není pokryta jednou z hlavních poloh svařování. SVV Praha s.r.o., U Michelského lesa 370, Praha 4, tel , svv.praha@svv.cz, 26

27 Tabulka 1 Rozsahy sklonu a otočení pro polohy svařování pro zhotovení tupého svaru Tabulka 2 Rozsahy sklonu a otočení pro polohy svařování pro zhotovení koutového svaru SVV Praha s.r.o., U Michelského lesa 370, Praha 4, tel , svv.praha@svv.cz, 27

28 28

Kvalifikace operátora svařování Možnosti kvalifikace - standardní zkouška svařování - zkušební postup svařování (WPQR) - předvýrobní zkouška

29 Kvalifikace operátora svařování Možnosti kvalifikace - standardní zkouška svařování - zkušební postup svařování (WPQR) - předvýrobní zkouška - zkouška na zkušebním kuse z výroby SVV Praha s.r.o., U Michelského lesa 370, Praha 4, tel , svv.praha@svv.cz, 29

30 Standartní zkušební kus 1 svar 2 zkušební vzorek v ohybu (kořen) 3 zkušební vzorek v ohybu (povrch) 4 makroskopický zkušební vzorek l1 minimální délka svaru od okraje zkušebního kusu ke zkušebnímu vzorku l2 minimální délka svaru mezi zkušebními vzorky pro ohyb povrchu a kořenové vrstvy l3 minimální celková délka svaru SVV Praha s.r.o., U Michelského lesa 370, Praha 4, tel , svv.praha@svv.cz, 30

31 31

32 32

33 Připravovaná změna EN Svářeči musí být kvalifikování podle EN ISO : 2013, 9.3.a) nebo 9.3.b) a Operátoři a seřizovači svařování se zkoušejí podle EN ISO 14732: 2013, 5.3.a) nebo 5.3.b). Svářeče na betonářské oceli musí být kvalifikovány podle EN ISO nebo EN ISO Přípoje odboček Svářeči spojů dutých profilů s úhly menšími než 60 se zkouší pokud není definováno jinak: a) rozměry zkušebního kusu, detailní údaje a polohy svařování musí být typické pro spoje, které se používají ve výrobě; b) pro kvalifikační svářeče kruhové duté profily musí být zkušební kusy pro zkoušení odebrané z každé ze čtyř poloh A, B, C a D dle přílohy E; c) pro kvalifikaci svařování kruhového tvaru na čtvercové nebo obdélníkové duté profily, zkušební kusy pro musí být přezkoušeno z každé z obou poloh C a D, znázorněné na obrázcích v dle přílohy E; d) zkušební vzorky se zkouší pomocí VT a makroskopického zkoušení podle EN ISO 17639; SVV Praha s.r.o., U Michelského lesa 370, Praha 4, tel , svv.praha@svv.cz, 33

Změny v pravidlech ECWRV Zkoušky svářeče pro ocel podle ISO 9606-1 odlišně od EN 287-1 vyžadují: - popis přenosu svarového kovu pro procesy svařování, kde jsou různé přenosy možné (např.

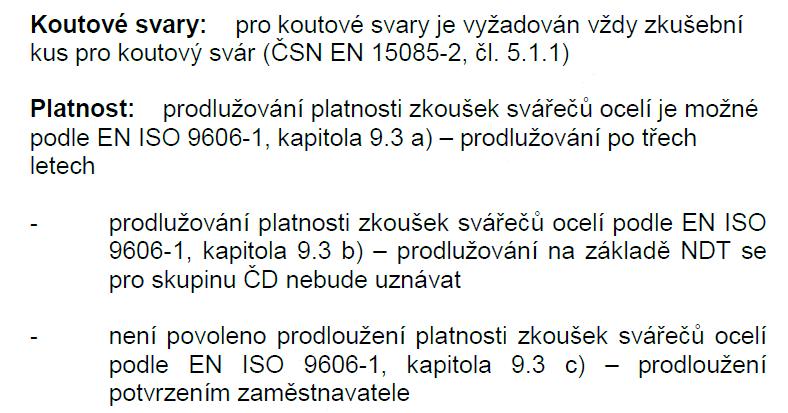

34 Změny v pravidlech ECWRV Zkoušky svářeče pro ocel podle ISO odlišně od EN vyžadují: - popis přenosu svarového kovu pro procesy svařování, kde jsou různé přenosy možné (např.: 135,136,138) viz ISO , článek 5.2 a ISO V tomto případě je doporučeno prokázat ve WPS, že minimálně jedna vrstva byla svařena ve zkratovém režimu (např.: FW v poloze PF, BW bez podložení, BW pro tenké plechy). - Přídavný materiál používaný pro zkoušky svářečů musí být doložen kvalifikací pro základní materiál, viz. EN 15085, část 4, článek 5.3.2, značka shody přídavného materiálu (CE). - FW (koutové svary) vyžadují zkušební kus vždy, kombinovaný zkušební kus, ISO , příloha C není doporučený. Pro případ, že prodloužení (certifikátu) bude provedeno podle ISO , článek 9c) je nutná zvláštní dohoda se zákazníkem. SVV Praha s.r.o., U Michelského lesa 370, Praha 4, tel , svv.praha@svv.cz, 34

35 Předpis ČD V95/5 změna č.4 Požadavky na kvalifikaci svářečů a) pro svarové spoje všech certifikačních úrovní (podle přílohy č. 4 tohoto předpisu) zkouška podle ČSN EN ISO a řady norem ČSN EN ISO U svarových spojů, které neodpovídají tvarům zkušebních kusů ve výše uvedené normě je nutná doplňková pracovní zkouška v rozsahu platnosti odpovídající prováděným svářečským pracím. Rozsah pracovní zkoušky stanoví hlavní svářečský dozor uvedený na certifikátu s kvalifikací EWE/IWE nebo EWT/IWT, b) pro tvrdé pájení zkouška podle ČSN EN ISO 13585, pro měkké pájení zkouška podle ČSN , c) pro obsluhu jednoúčelových svařovacích zařízení zkouška dle EN ISO a příslušných směrnic zpracovaných na základě ČSN , d) pro plně mechanizované nebo automatizované metody svařování zkouška podle ČSN EN ISO 14732, e) pro tupé svary tyčí zkouška podle technického pravidla CWS ANB TP A 216. SVV Praha s.r.o., U Michelského lesa 370, Praha 4, tel , svv.praha@svv.cz, 35

36 Schválený certifikační orgán, musí splňovat následující požadavky: je akreditovaný podle ČSN EN ISO/IEC 17024: jeho zkoušky jsou mezinárodně uznatelné, protože jsou prováděny v systému, který je zpracován a pravidelně validován podle schématu a požadavků EWF (Evropská svářečská federace) a IIW (mezinárodní svářečský institut). - je schopen zajistit kvalifikace svářečů v celém spektru požadovaných kvalifikací: ČSN EN 287-6:2010 ČSN EN ISO :2014 ČSN EN ISO :2005 ČSN EN ISO :2000 ČSN EN ISO :2000 ČSN EN ISO :2001 ČSN EN ISO :2003 ČSN EN ISO 14732:2014 SVV Praha s.r.o., U Michelského lesa 370, Praha 4, tel , svv.praha@svv.cz, 36

37 37

38 38

39 39

40 Heslo: GSISLV

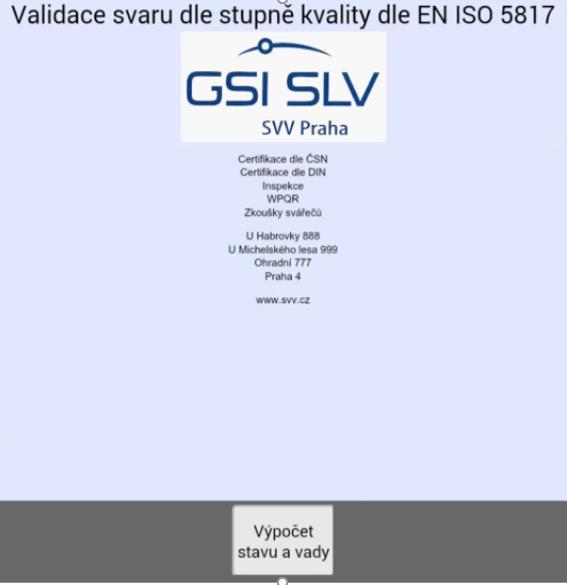

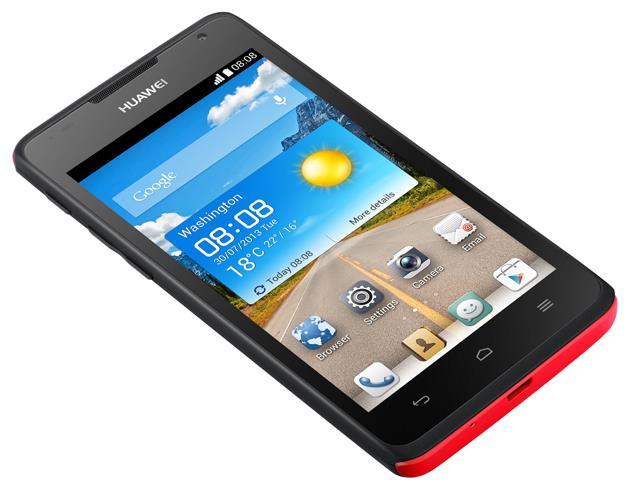

41 Instalace: - nahrát soubor apk (svary) do mobilu - povolit instalaci z "neznámých zdrojů Nastavení --> Zabezpečení >Neznámé zdroje jsou zaškrtnuté SVV Praha s.r.o., U Michelského lesa 370, Praha 4, tel , svv.praha@svv.cz, 41

Děkuji za pozornost SVV Praha s.r.o., U Michelského lesa 370, 140 75 Praha 4, tel.

42 Děkuji za pozornost SVV Praha s.r.o., U Michelského lesa 370, Praha 4, tel , svv.praha@svv.cz, 42
