1 KATALÓG Nábytkové závesy a nábytkové výsuvy 1 / 2013 Nábytkové kovanie a materiály pre výrobu nábytku Katalóg nábytkových závesov, tlmičov na dvierka, PUSH mechanizmov a nábytkových výsuvov.

2 Závesy Séria 200 Vysvetlivky skratiek použitých v nákresoch: S = hrúbka boku skrinky K = vzdialenosť okraja vŕtania H = výška montážnej platničky D = požadovaný presah dvierok A = medzera medzi dverami G = konštanta závesu T = hrúbka dvierok L = medzera medzi dvierkami a korpusom 2 Klipové závesy Séria 200 Záves pre naložené dvere, uhol otvorenia 110, séria H = 15 + K - (D) SAL.C2A6A nikel Záves pre polonaložené dvere, uhol otvorenia 110, séria štandardná H = 2 DOMI (klipová) H = 2 48 H = 6 + K - (D) SAL.C2A6G nikel 3-6 štandardná H = 2 DOMI (klipová) H = 2 Záves pre vložené dvere, uhol otvorenia 110, séria H = K + A SAL.C2A6P nikel 3-6 štandardná H = 4 DOMI (klipová) H = 4 Všetky technické informácie a ilustrácie sú založené na údajoch, ktoré boli k dispozícii v čase vydania a môžu sa meniť bez upozornenia. Kontaktujte prosím našich predajcov, aby ste získali aktuálne informácie.

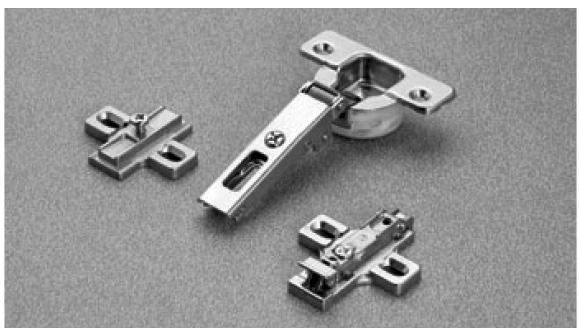

3 Závesy SILENTIA Séria 100 Závesy s tlmením SALICE SILENTIA Záves SILENTIA naložený C0, vŕtanie35 mm/12mm, séria 100 SAL.C1A6AD9 300 nikel štandardná H = 2 DOMI (klipová) H = 2 Záves SILENTIA polonaložený C9, vŕtanie 35mm/12mm, séria 100 SAL.C1A6GD9 300 nikel štandardná H = 2 DOMI (klipová) H = 2 Záves SILENTIA vložený C15, vŕtanie 35mm/12mm, séria 100 SAL.C1A6PD9 300 nikel štandardná H = 4 DOMI (klipová) H = 4 3

4 Uhlové závesy Záves pre dvere, uhol + 15, séria 200 SAL.C2A7Z nikel štandardná H = 9 DOMI (klipová) H = 9 4 Záves pre dvere, uhol + 24, séria 200 SAL.C2A7U nikel Záves pre dvere, uhol + 30, séria 200 Záves pre dvere, uhol + 30, séria 200 štandardná H = 6 DOMI (klipová) H = 6 SAL.C2A7E nikel štandardná H = 0 DOMI (klipová) H = 0 SAL.C2A7T nikel štandardná H = 0, 3 DOMI (klipová) H = 0, 3

5 Uhlové závesy Záves pre dvere, uhol + 37, séria 200 SAL.C2A7K nikel Záves pre dvere, uhol + 45, séria 200 Záves pre dvere, uhol + 45, séria 200 štandardná H = 3 DOMI (klipová) H = 3 SAL.C2A7M nikel štandardná H = 0 DOMI (klipová) H = 0 SAL.C2A7M99AC 150 nikel štandardná H = 6 DOMI (klipová) H = 6 pre H = 3 je hrúbka boku S = 16 mm, pre H = 6 je hrúbka boku S = 18, 19 mm Záves pre dvere, uhol + 45, séria 200 SAL.C2A7V nikel štandardná H = 0 DOMI (klipová) H = 0 5

6 Uhlové závesy Záves pre dvere, uhol - 30, séria 200 SAL.C2A7W nikel štandardná H = 0 DOMI (klipová) H = 0 Záves pre dvere, uhol - 45, séria 200 SAL.C2A7H nikel Záves pre chladničkové skrinky, séria 200 H = 13 + K - (D) štandardná H = 0 DOMI (klipová) H = 0 SAL.C2ABF nikel štandardná H = 0 6

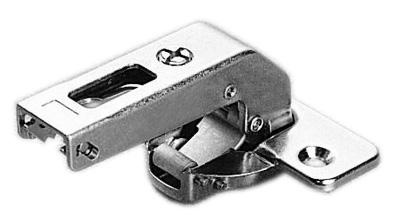

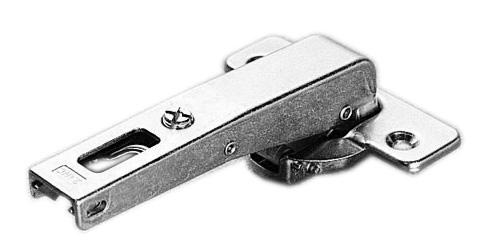

7 Závesy pre slepý roh Záves pre slepý roh, séria 200 Záves pre slepý roh, séria 200 E min = 61 mm pre štandardnú platničku, 70 mm pre klipovú platničku DOMI, 74 mm pre DOMI so zadným excentrom SAL.C2ABN99AC 150 nikel štandardná H = 3 DOMI (klipová) H = 3 SAL.C2A7N nikel SAL.B2S3B99B6, H = 9 Záves pre slepý roh, séria H = 0 H = 3 H = 6 H = 0 H = 9 H = 12 SAL.C2A6N99AM 150 nikel štandardná H = 3 DOMI (klipová) H = 3 7

8 165 závesy A Záves pre dvere naložené s uhlom otvorenia 165, séria 200 H = 15 + K - (D) SAL.C2AFA nikel štandardná H = 2 DOMI (klipová) H = 2 Záves pre dvere polonaložené s uhlom otvorenia 165, séria 200 H = 6 + K - (D) SAL.C2AFG nikel štandardná H = 2 DOMI (klipová) H = 2 Záves pre dvere vložené s uhlom otvorenia 165, séria 200 H = K + A 3-6 SAL.C2AFP nikel štandardná H = 4 DOMI (klipová) H = 4 8

9 Záves pre rohovú skrinku Záves pre dvere rohovej skrinky, séria 200 A SAL.C2AYA nikel pozrite tabuľku nižšie Doporučené montážne rozmery: T hrúbka dvierok K vzdialenosť vŕtania misky závesu od hrany dvierok X vzdialenosť vŕtania platničky H výška platničky 20 mm 5 mm = 27 mm = 4 mm 16 mm 6 mm = 31 mm = 9 mm 19 mm 3 mm = 28 mm = 3 mm 18 mm 4 mm = 29 mm = 5 mm Špeciálny záves pre zásuvkové skrinky, séria 200, záves pre dvere naložené s uhlom otvorenia 155 H = 15 + K - (D) SAL.C2AMA nikel štandardná H = 0 DOMI (klipová) H = 0 T = K = 3 A = 0,0 0,0 0,3 1,2 K = 4 A = 0,0 0,4 0,4 1,3 K = 5 A = 0,0 0,1 0,5 1,6 K = 6 A = 0,0 0,1 1,2 3 K = 7 A = 0,0 0,1 0,7 2,5 K = 8 A = 0,0 0,0 0,6 1,9 9

10 Závesy pre hliníkové dvere Záves pre dvere s hliníkovým rámom naložené, séria 200 SAL.C2Z6A nikel štandardná H = 2, 4, DOMI (klipová) H = 2, 4 SAL.C2ZPA PUSH nikel štandardná H = 2, 4, DOMI (klipová) H = 2, 4 10 Záves pre dvere s hliníkovým rámom polonaložené, séria 200 SAL.C2Z6G nikel štandardná H = 3, DOMI (klipová) H = 3 SAL.C2ZPG PUSH nikel štandardná H = 3, DOMI (klipová) H = 3 Záves pre dvere s hliníkovým rámom vložené, séria 200 SAL.C2Z6P nikel štandardná H = 4, DOMI (klipová) H = 4 SAL.C2ZPP PUSH nikel štandardná H = 4, DOMI (klipová) H = 4 Záves pre dvere s hliníkovým rámom, uhol + 45, séria 200 SAL.C2Z6M nikel štandardná H = 0, DOMI (klipová) H = 0

11 Minizávesy Minizáves pre dvere naložené, séria 600 H = 12,5 + K - (D) H = 12,5 + K - (D) SAL.C6A7C nikel štandardná H = 0 Minizáves pre dvere polonaložené, séria 600 H = 3,5 + K - (D) H = 3,5 + K - (D) SAL.C6A7L nikel štandardná H = 0 Minizáves pre dvere vložené, séria 600 H = -4,5-4,5 + K + K A + A SAL.C6A7S nikel štandardná H = 0, 2 Minizáves pre dvere, uhol + 45, séria 600 SAL.C6A7M nikel štandardná H = 0 11

12 Závesy pre sklenené dvere Minizáves pre sklenené dvere naložené, séria 600 H = 10 + K - (D) Hrúbka skla 4 6 mm Hodnota A = 2 mm (doporučené) Hodnota K = 5,5 6,5 SAL.C6C7C nikel štandardná H = 0 12 Minizáves pre sklenené dvere vložené, séria 600 H = -7 + K + A SAL.C6C7S nikel štandardná H = 0 Minizáves pre sklenené dvere, uhol + 30, séria 600 hrúbka skla 4 6 mm, hodnota K = 5,5 6,5 SAL.C6C7E nikel štandardná H = 0 Minizáves pre sklenené dvere, uhol + 45, séria 600 Hrúbka skla 4 6 mm Hodnota A = 2 3 mm (doporučené) Hodnota K = 5,5 6,5 hrúbka skla 4 6 mm, hodnota K = 5,5 6,5 SAL.C6C7M nikel štandardná H = 0

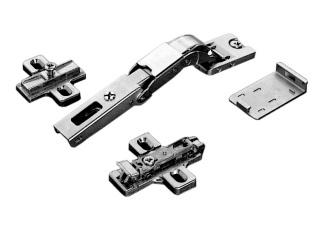

13 Závesy pre sklenené dvere Záves pre slepý roh pre sklenené dvere, séria 200 hrúbka skla 4 6 mm, hodnota K = 5,5 6,5 pre SAL.C6C7N39 SAL.C2C7N nikel, dvojplášťový SAL.B2S3B99B6 SAL.C6C7N nikel, obyčajný SAL.B2S3B99B6 Krytka pre záves, okrúhla Krytka pre záves, podkova Kód Balenie [ks] Vyhotovenie Kód Balenie [ks] Vyhotovenie SAL.P2CTA chróm lesklý SAL.P2CBA chróm lesklý SAL.P2CTA chróm matný SAL.P2CBA chróm matný 13

14 Špeciálne závesy Záves Serie B uchytenie lepením na sklo, uhol otvorenia Kód Balenie [ks] Vyhotovenie SAL.CBG2A nikel Záves Serie B uchytenie na drevo, uhol otvorenia 110 pre hrubé a profilované dvere, špeciálne aplikácie Kód Balenie [ks] Vyhotovenie SAL.CBA2A nikel Záves Serie F naložený, uhol otvorenia 94 pre ťažké a hrubé dvere (dvere s profilom) Kód Balenie [ks] Vyhotovenie SAL.CFA7A nikel H = 1 + K - (D) K = 3-18 mm Priestor potrebný k otvoreniu dverí Priemer misky 40 mm

15 PUSH závesy pre drevené dvere Záves PUSH pre dvere naložené, uhol otvorenia 110, séria 200 H = 15 + K - (D) A SAL.C2APA nikel štandardná H = 2 DOMI (klipová) H = 2 Záves PUSH pre dvere polonaložené, uhol otvorenia 110, séria 200 H = 6 + K - (D) 3-6 SAL.C2APG nikel štandardná H = 2 DOMI (klipová) H = 2 Záves PUSH pre dvere vložené, uhol otvorenia 110, séria 200 H = K + A SAL.C2APP nikel štandardná H = 4 DOMI (klipová) H = 4 Záves PUSH pre dvere, uhol + 45, séria SAL.C2ANM nikel štandardná H = 0, DOMI (klipová) H = 0 15

16 PUSH záves slepý roh, závesy bez pružiny A Záves PUSH pre slepý roh, séria E min = 61 mm pre štandardnú platničku, 70 mm pre klipovú platničku DOMI, 74 mm pre DOMI so zadným excentrom SAL.C2ANN99AC 150 nikel štandardná H = 3, DOMI (klipová) H = 3 Záves bez pružiny pre naložené dvere, uhol otvorenia 110, séria Závesy je možné použiť pre PUSH otváranie v kombinácii s K PUSH (str. 18). H = 15 + K - (D) SAL.C2A4A nikel štandardná H = 2 DOMI (klipová) H = 2 Záves bez pružiny pre polonaložené dvere, uhol otvorenia 110, séria 200 Záves bez pružiny pre vložené dvere, uhol otvorenia 110, séria H = 6 + K - (D) SAL.C2A4G nikel štandardná H = 2 DOMI (klipová) H = 2 H = K + A SAL.C2A4P nikel štandardná H = 4 DOMI (klipová) H = 4 16

17 Štandardná platnička Štandardné, klipové a uhlové platničky Štandardná platnička + EURO skrutky A Kód Balenie [ks] Výška platničky H SAL.B2V3H SAL.B2V3H SAL.B2V3H SAL.B2V3H SAL.B2V3H Kód Balenie [ks] Výška platničky H SAL.B2VGH09/ SAL.B2VGH39/ SAL.B2VGH49/ Štandardná platnička pre závesy C2A7N99 a C2C7N39 Klipová platnička DOMI + EURO skrutky Kód Balenie [ks] Výška platničky H SAL.B2S3B99B Kód Balenie [ks] Výška platničky H SAL.BARGR09/ SAL.BARGR29/ SAL.BARGR49/ SAL.BARGR69/ Platnička s nastaviteľným uhlom Platnička s nastaviteľným uhlom Kód Balenie [ks] Výška platničky H SAL.B2V3BW9R až +7.5 SAL.B2V3BW Kód Balenie [ks] Výška platničky H SAL.B2VGBW9S/ až

18 K PUSH K PUSH krátky, zapustený Kód Vyhotovenie Popis ITF IJ šedý bumper pre závesy bez pružiny ITF IJ šedý magnet pre PUSH závesy K PUSH pre platničku, 13 mm, krátky 18 Kód Vyhotovenie Popis ITF IJ šedý bumper pre závesy bez pružiny ITF IJ šedý magnet pre PUSH závesy K PUSH dlhý 37 mm, zapustený Ø7 0,8 37,2 80 Ø12 Kód Vyhotovenie Popis ITF IJ šedý dlhý bumper pre závesy bez pružiny ITF IJ šedý dlhý magnet pre PUSH závesy ITF IJ šedý dlhý bumper EXTRA SILNÝ pre závesy bez pružiny ITF IJ šedý dlhý magnet EXTRA SILNÝ pre PUSH závesy K PUSH pre platničku, 40 mm, dlhý Kód Vyhotovenie Popis ITF IJ šedý bumper pre zásuvky, Unisety ITF IJ šedý magnet pre zásuvky, Unisety Pre K PUSH je potrebná montážna platnička ITF IJ Pre K PUSH je potrebná montážna platnička ITF IJ Použitie K-PUSH: Pre výklopné dvere širšie ako 900 mm odporúčame použiť 2 ks štandardných K-PUSH 1 ks vľavo a 1 ks vpravo alebo 2 ks do stredu. Pre tieto dvere je možné použiť aj 1 ks K-PUSH EXTRA SILNÝ do stredu skrinky. K-PUSH dlhý buffer: 1. pre zásuvky s kolieskovými výsuvmi, pre kovové zásuvky Unisety K-PUSH dlhý EXTRA SILNÝ buffer: 1. pre výklopné mechanizmy AVENTOS/HUWIL/EFFEGI 2. pre dvere s 3-mi a viac štandardnými závesmi K-PUSH dlhý EXTRA SILNÝ magnet: 1. pre dvere s 3-mi a viac závesmi PUSH alebo so závesmi bez pružiny 2. pre veľké alebo ťažké dvere (napr. s kameňom apod.)

19 K-PUSH K PUSH pre platničku, 37 mm, dlhý EXTRA SILNÝ, dlhá platnička Ø7,35 Montážna platnička pre K PUSH 37,2 82 Kód Vyhotovenie Popis ITF IJ šedá platnička pre K PUSH K PUSH protikus, okrúhly, samolepiaci Kód Vyhotovenie Popis ITF XD nikel samolep Montáž K PUSH s platničkou PUSH EXTRA SILNÝ má označenie červenú koncovku Kód Vyhotovenie Popis ITF IJ šedý bumper EXTRA SILNÝ pre závesy bez pružiny ITF IJ šedý magnet EXTRA SILNÝ pre PUSH závesy ITF IJ šedá platnička pre K PUSH EXTRA SILNÝ K PUSH protikus k ALU profilom priemer 5 mm Kód Vyhotovenie Popis ITF YA nikel kolik K PUSH protikus, okrúhly s kolíkom Kód Vyhotovenie Popis ITF YA nikel kolík Montáž K PUSH zapustený vo vnútri dosky ,5 24,5 Nastavovanie K PUSH Montáž na platničku Správne natočenie K PUSH 19

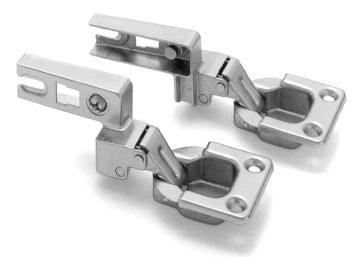

20 Závesy FGV séria M Slide On Séria M Slide On Otváranie 110 Vzorec pre určenie výšky H montážnej platničky požadovaný pre ramienko závesu. naložený záves výška ramienka závesu = 0 mm H = (14 + A + K) - S 20 Technická špecifikácia: hĺbka misky 11,3 mm priemer misky 35 mm otváranie 110 s (K) max 4 mm a (T) max 18 mm možnosť vŕtania dverí (K) od 3 do 7 mm hrúbka dverí (T) od 16 do 26 mm D = 4,5 + H + výška závesu Závesy M Slide On, vŕtanie misky závesu FGV 48/6 polonaložený záves výška ramienka závesu = 8 mm vložený záves výška ramienka závesu = 15 mm Typ závesu FGV.51.MS nikel H = 2 naložený záves FGV.51.MS nikel H = 2 polonaložený záves FGV.51.MS nikel H = 4 vložený záves Záves pre dvere zvierajúci s korpusom skrinky uhol 45 Technická špecifikácia: hĺbka misky 11,3 mm priemer misky 35 mm otváranie 110 možnosť vŕtania dverí (K) od 3 do 7 mm hrúbka dverí (T) od 16 do 26 mm Kód Balenie [ks] Vyhotovenie Uhol FGV.51.MS85.M nikel 45 Záves pre dvere zvierajúci s korpusom skrinky slepý uhol 90 Technická špecifikácia: hĺbka misky 11,3 mm priemer misky 35 mm otváranie 110 možnosť vŕtania dverí (K) od 3 do 7 mm hrúbka dverí (T) od 16 do 26 mm H = (6 + A + K) - S H = A + K - 1 Kód Balenie [ks] Vyhotovenie Uhol FGV.51.MS nikel 90

21 Závesy FGV séria M Slide On Séria M Slide On Otváranie 175 naložený záves naložený záves Technická špecifikácia: hĺbka misky 11,3 mm priemer misky 35 mm otváranie 165 možnosť vŕtania dverí (K) od 3 do 7 mm hrúbka dverí (T) od 16 do 26 mm Séria M Slide On závesy pre uhlové skrinky Technická špecifikácia: hĺbka misky 11,3 mm priemer misky 35 mm otváranie možnosť vŕtania dverí (K) od 3 do 7 mm hrúbka dverí (T) od 16 do 26 mm D = 9 - H - K Vzorec pre určenie výšky H montážnej platničky požadovaný pre ramienko závesu. Kód Balenie [ks] Vyhotovenie Typ závesu FGV.51.MW15.S nikel naložený záves Závesy pre rohové skrinky umožňujúce ľahký prístup do skrinky Kód Balenie [ks] Vyhotovenie Typ závesu FGV.51.MS nikel rohový záves Záves Slide-On pre sklopné / výklopné dvere MN95 D = 1 + H + výška závesu H = (14 + A + K) - S Technická špecifikácia: hĺbka misky 11,3 mm priemer misky 35 mm možnosť vŕtania dverí (K) od 3 do 7 mm hrúbka dverí (T) od 16 do 26 mm Kód Popis Vŕtanie (mm) FGV.51.MN57.L Záves Slide-On pre sklopné/výklop.dvere, ľavý 35 FGV.51.MN57.R Záves Slide-On pre sklopné/výklop.dvere, pravý 35 21

22 Závesy FGV GENIOS séria M Slide On Séria GENIOS M Slide On Otváranie 110 Genios je nová varianta tlmenia závesov, tlmič je umiestnený pod platničku závesu a je dostatočne silný na to, aby pracoval aj s veľkými a ťažkými dverami. Napriek tomu môže byť použitý aj pre menšie a ľahšie dvierka. Rozsah tmenia sa nastavuje skrutkou na zadnej časti tlmiča. SlowMotion tlmič nemá žiadny vplyv na vzhľad alebo vonkajšie rozmery závesu, nakoľko je umiestnený pod montážnou platničkou. Vŕtanie otvorov, umiestnenie a otváracie uhly sú sú totožné so závesmi M Slide On. Genios nevyžaduje zmeny výroby ani žiadne špeciálne riešenia. Vzorec pre určenie výšky H montážnej platničky požadovaný pre ramienko závesu. 22 Technická špecifikácia: hĺbka misky 11,3 mm priemer misky 35 mm otváranie 110 s (K) max 4 mm a (T) max 18 mm možnosť vŕtania dverí (K) od 3 do 7 mm hrúbka dverí (T) od 16 do 26 mm D = 4,5 + H + výška závesu naložený záves výška ramienka závesu = 0 mm polonaložený záves výška ramienka závesu = 8 mm vložený záves výška ramienka závesu = 15 mm Závesy GENIOS M Slide On, vŕtanie misky závesu FGV 48/6 Typ závesu FGV.51.MS G 250 nikel H = 2 naložený záves FGV.51.MS G 250 nikel H = 2 polonaložený záves FGV.51.MS G 250 nikel H = 4 vložený záves Záves GENIOS pre dvere zvierajúci s korpusom skrinky uhol 45 Technická špecifikácia: hĺbka misky 11,3 mm priemer misky 35 mm otváranie 110 možnosť vŕtania dverí (K) od 3 do 7 mm hrúbka dverí (T) od 16 do 26 mm Kód Balenie [ks] Vyhotovenie Uhol FGV.51.MS G 250 nikel 45 H = (14 + A + K) - S H = (6 + A + K) - S H = A + K - 1 Záves GENIOS pre dvere zvierajúci s korpusom skrinky slepý uhol 90 Technická špecifikácia: hĺbka misky 11,3 mm priemer misky 35 mm otváranie 110 možnosť vŕtania dverí (K) od 3 do 7 mm hrúbka dverí (T) od 16 do 26 mm Kód Balenie [ks] Vyhotovenie Uhol FGV.51.MS G 250 nikel 90

23 Montážne platničky, krytky FGV séria M Slide On Séria M Slide On montážne platničky Technická špecifikácia: kovová krížová montážna platnička upevňovanie pomocou samorezných skrutiek výškové nastavenie Kód Balenie [ks] Vyhotovenie Platnička FGV M oceľ 0 FGV M5.02.1R 500 oceľ 2 FGV M5.04.1R 500 oceľ 4 Séria M Slide On montážne platničky s euroskrutkami /12 mm/ Technická špecifikácia: kovová krížová montážna platnička euroskrutky predmontované výškové nastavenie Kód Balenie [ks] Vyhotovenie Platnička FGV M5.02.DR 500 oceľ 2 FGV M5.04.DR 500 oceľ 4 Závesy GENIOS M Slide On pre AL dvierka Séria M Slide On montážne platničky s euroskrutkami /14 mm/ Technická špecifikácia: kovová krížová montážna platnička euroskrutky predmontované výškové nastavenie Kód Balenie [ks] Vyhotovenie Platnička FGV M5.00.C 500 oceľ 0 FGV M5.02.CR 500 oceľ 2 FGV M5.04.CR 500 oceľ 4 Tlmiče GENIOS M Slide On Poznámka: Tlmič GENIOS sa dá vložiť len pod platničku ktorej kód končí písmenom R. Tlmič GENIOS nie je možné použiť pre montážne platničky H = 0 mm! Kód Platnička FGV G h 2 FGV G h 4 naložený záves polonaložený záves Kód Vyhotovenie Doporučená platnička Typ závesu FGV.51.MS G nikel H = 2 naložený záves FGV.51.MS G nikel H = 2 polonaložený záves FGV.51.MS G nikel H = 4 vložený záves vložený záves 23

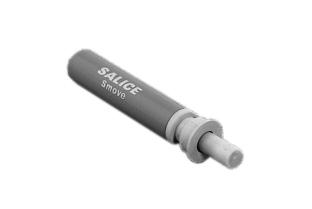

24 Tlmič dorazu SMOVE Tlmič dorazu dverí SMOVE D005 Tlmič dorazu dverí SMOVE D006 Kód Balenie Vyhotovenie SAL.D005SNG 250 ks oranžový Kód Balenie Vyhotovenie SAL.D006SNG 250 ks biely Typ D005 je určený pre aplikáciu na opačnú stranu skrinky ako sú závesy, do boku skrinky. Pre dvierka vyššie ako 1600 mm odporúčame použiť dva tlmiče, jeden v hornej a druhý v spodnej časti boku skrinky. Odporúčaná šírka dverí je mm. Priemer otvoru je 10 mm, hĺbka 50 mm. Univerzálny adaptér pre SMOVE Typ D006 je určený pre aplikáciu do stredu stropu alebo stredu dna skrinky. Kód Balenie [ks] Vyhotovenie SAL.D051SNG 500 univerzálny adaptér so samolepiacou páskou Kód Balenie [ks] Vyhotovenie SAL.D064SNGR 500 univerzálny adaptér skrutkovací, sivý Kód Balenie [ks] Vyhotovenie SAL.D065SNGR 500 SMOVE adaptér 37X32 EURO, sivý Kód Balenie [ks] Vyhotovenie SAL.D070SNGN 500 SMOVE adaptér dvojitý, sivý 24

25 25

26 Guličkový výsuv Guličkový plnovýsuv 45 mm Kód Balenie [ks] L [mm] L1 [mm] Vyhotovenie Nosnosť [kg] DOM.D pozinkovanie 45 DOM.D pozinkovanie 45 DOM.D pozinkovanie 45 DOM.D pozinkovanie 45 DOM.D pozinkovanie 45 DOM.D pozinkovanie 45 DOM.D pozinkovanie 45 DOM.D pozinkovanie 45 45, L Guličkový PUSH plnovýsuv L1 Kód Balenie [ks] L [mm] L1 [mm] Vyhotovenie Nosnosť [kg] DOM.P pozinkovanie 45 DOM.P pozinkovanie 45 DOM.P pozinkovanie 45 DOM.P pozinkovanie 45 DOM.P pozinkovanie 45 Guličkový výsuv s doťahom a tlmením do 45 kg (bočná montáž) Objednávkový kód A (mm) B Vyhotovenie Nosnosť [kg] DOM.E pozinkovanie 45 DOM.E pozinkovanie 45 DOM.E pozinkovanie 45 DOM.E pozinkovanie 45 DOM.E pozinkovanie 45 DOM.E pozinkovanie 45 DOM.E pozinkovanie 45 DOM.E pozinkovanie 45 V ponuke aj výsuv s doťahom a tlmením do 45 kg (montáž na podperu spodné vedenie) A B Guličkový výsuv s doťahom a tlmením do 45 kg (montáž na podperu spodné vedenie) Objednávkový kód A (mm) B Vyhotovenie Nosnosť [kg] DOM.E pozinkovanie 45 DOM.E pozinkovanie 45 DOM.E pozinkovanie 45 DOM.E pozinkovanie 45 DOM.E pozinkovanie 45 DOM.E pozinkovanie 45 DOM.E pozinkovanie 45 DOM.E pozinkovanie 45 A B 26

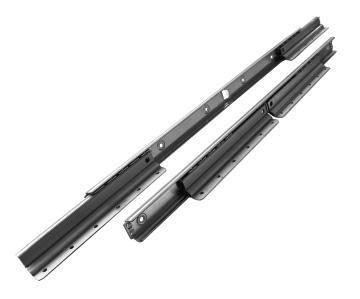

27 Stolový výsuv, synchro mechanizmus Stolový výsuv Kód Dĺžka Max. rozťah Dĺžka s max.rozťahom MJ MUZ.GT21/60-5AP39 A = 600 mm B = 390 mm C = 810 mm sada MUZ.GT37/90-5AP69 A = 900 mm B = 690 mm C = 1430 mm sada MUZ.GT55/120-9AP84 A = 1200 mm B = 840 mm C = 1940 mm sada Synchro mechanizmus pre stolový výsuv Kód Dĺžka Max. otvorenie MJ MUZ.CR/ mm 650 mm sada MUZ.CR/ mm 1000 mm sada Zaisťovací kolík pre rozťahovacie stoly Kód Rozmery [mm] NAB.KOLIK L1 = 20, L2 = 12, priemer = 8 27

28 Kolieskový výsuv typ 082 Zásuvkový výsuv, nosnosť 35 kg, typ 082 B Kód Balenie [pár] Dĺžka [mm] Vyhotovenie FGV biely FGV biely FGV biely FGV biely FGV biely FGV biely FGV biely FGV biely Kód Balenie [pár] Dĺžka [mm] Vyhotovenie FGV čierny FGV čierny FGV čierny FGV čierny FGV čierny FGV čierny FGV čierny FGV čierny Kód Balenie [pár] Dĺžka [mm] Vyhotovenie FGV strieborný FGV strieborný FGV strieborný

29 Výsuvy s bočnicou 53 a 85 mm, nosnosť 35 kg Zásuvkový výsuv s bočnicou 53 mm, typ 551 Kód Balenie [pár] Dĺžka [mm] Vyhotovenie FGV biely FGV biely FGV sivý 10 Čielko Šírka dna 14 mm Min. 45 mm Min. Chrbát Šírka chrbátu = šírka dna Zásuvkový výsuv s bočnicou 85 mm, typ 651 Kód Balenie [pár] Dĺžka [mm] Vyhotovenie FGV G biely FGV G biely FGV G biely FGV G biely FGV G biely FGV G biely Čielko Šírka dna mm Min. Min. 77 mm Min. 12 mm 16 Š - 31 mm 15 Vnút. šírka skrinky Kód Balenie [pár] Dĺžka [mm] Vyhotovenie FGV G sivý FGV G sivý FGV G sivý FGV G sivý FGV G sivý FGV G sivý Chrbát Šírka chrbátu = šírka dna Min. 12 mm Min. 28 mm 46, Š - 31 mm 15 Vnút. šírka skrinky Min. 28 mm Spoločné schémy pre výsuvy s bočnicou 53 a 85 mm x

30 Výsuvy s bočnicou 117 mm, nosnosť 35 kg Zásuvkový výsuv s bočnicou 117 mm, typ 751 Kód Balenie [pár] Dĺžka [mm] Vyhotovenie FGV G biely FGV G biely FGV G biely FGV G biely FGV G sivý FGV G biely Chrbát Čielko Min. 28 mm Zásuvkový výsuv s bočnicou 150 mm, typ Šírka dna Kód Balenie [pár] Dĺžka [mm] Vyhotovenie FGV G biely FGV G biely FGV G biely FGV G biely FGV G biely 30 mm Min Šírka dna mm 46 Min. Min.141 mm Šírka chrbátu = šírka dna Spoločné schémy pre výsuvy s bočnicou 117 a 150 mm Min.109 mm Čielko Šírka chrbátu = šírka dna 8 Chrbát Min. 12 mm Š - 31 mm 15 Vnút. šírka skrinky Kód Balenie [pár] Dĺžka [mm] Vyhotovenie FGV G sivý FGV G sivý FGV G sivý FGV G sivý Chrbát x Min. 12 mm Š - 31 mm 15 Vnút. šírka skrinky Min. 28 mm 142.5

31 Railing k výsuvom s bočnicou typ 551, 651, 751 a 851 Railing, uchytenie do čielka pomocou skrutky Kód Balenie [pár] Dĺžka [mm] Vyhotovenie FGV.580TLB biely FGV.580TLB biely FGV.580TLB biely FGV.580TLB biely FGV.580TLB biely Kód Balenie [pár] Dĺžka [mm] Vyhotovenie FGV.580TLB sivý FGV.580TLB sivý Úchyt typ skrutky Kód Balenie [pár] Vyhotovenie FGV.58.03AP nikel Slowmotion Zeta Anyway 2013 tlmenie zásuviek s kolieskovými výsuvmi Počet tlmičov podľa veľkosti zásuvky Modul skrinky Zásuvka Uniset typ skrutky pozdĺžny railing úchyt pre chrbát Hĺbka zásuvky Slowmotion Zeta Anyway 2013 Kit jednotlivé balenie Kód Popis Vyhotovenie FGV D.01.Z0.X0 Kit Slowmotion ZetaAnyway, pre Uniset Biela RAL9010 FGV S.01.Z0.X0 Kit Slowmotion ZetaAnyway, pre výsuvy 082 Biela RAL9010 Slowmotion Zeta Anyway 2013 priemyselné balenie Kód Popis Vyhotovenie FGV Z0.X0 Tlmič Zeta Anyway, priemyselné balenie Biela RAL9010 FGV D.01.Z0.00 Adaptér, biely, pre Uniset, priemyselné balenie Biela RAL9010 FGV S.01.Z0.00 Adaptér, biely, pre výsuvy 082, priemyselné bal. Biela RAL9010 Jednotlivé balenie KIT - Slowmotion Zeta Anyway tlmič / 1 ks v balení - Úchyt (Uniset alebo 082) / 1 ks v balení - Montážna šablóna / 1 ks v balení - Skrutky na montáž / 1 ks v balení Priemyselné balenie - Slowmotion Zeta Anyway / 200 ks v balení - Úchyt pre výsuvy s bočnicou / 200 ks v balení - Úchyt pre výsuvy typ 082 / 200 ks v balení Skrutky pre montáž do skrinky nie sú súčasťou balenia. 31

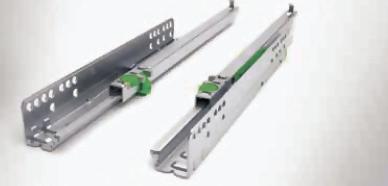

32 Skryté výsuvy EXCEL SLOWMOTION Skrytý zásuvkový výsuv EXCEL SLOWMOTION Zásuvkové výsuvy EXCEL SLOWMOTION majú priamo do výsuvu zabudované tlmené zatváranie, ktoré zaručuje jemné a plynulé zatvorenie zásuvky. Dĺžka, vŕtanie a ostatné rozmery výsuvov sú zobrazené na stranách 33. Všetky EXCEL výsuvy sú vrátane klipov, ktoré umožňujú jednoduchú montáž a demontáž zásuvky. Skrytý zásuvkový plnovýsuv EXCEL SLOWMOTION, typ N530 Kód Vysunutie Dĺžka [mm] Vyhotovenie FGV.54.N530.H7.25.Y0 80 % 250 * pozinkovanie FGV.54.N530.H7.30.Y0 80 % 300 pozinkovanie FGV.54.N530.H7.35.Y0 80 % 350 pozinkovanie FGV.54.N530.H7.40.Y0 80 % 400 pozinkovanie FGV.54.N530.H7.45.Y0 80 % 450 pozinkovanie FGV.54.N530.H7.50.Y0 80 % 500 pozinkovanie FGV.54.N530.H7.55.Y0 80 % 550 pozinkovanie * Výsuv sa dá namontovať do korpusu o hĺbke minimálne 290 mm. Skrytý zásuvkový plnovýsuv EXCEL PUSH, typ N530 Kód Vysunutie Dĺžka [mm] Vyhotovenie FGV.54.N530.H7.25.P0 80 % 250 pozinkovanie FGV.54.N530.H7.30.P0 80 % 300 pozinkovanie FGV.54.N530.H7.35.P0 80 % 350 pozinkovanie FGV.54.N530.H7.40.P0 80 % 400 pozinkovanie FGV.54.N530.H7.45.P0 80 % 450 pozinkovanie FGV.54.N530.H7.50.P0 80 % 500 pozinkovanie FGV.54.N530.H7.55.P0 80 % 550 pozinkovanie Zásuvkové výsuvy EXCEL ponúkame aj vo verzii PUSH. Táto modifikácia ideálne spĺňa nové trendy nábytkárstva v možnosti použitia zásuviek bez úchytiek. Zásuvka sa otvorí samočinne po zatlačení na čielko. 32

33 Skrytý výsuv EXCEL 80%, typ N530 Montážne rozmery výsuvu Montáž zásuvky 10 A 100 L A X Y AV 33

34 Zásuvky FGV TEN Zásuvky TEN * Zásuvka TEN Dynamické zaťaženie zásuvky až 45 kg. Montážne pätky výsuvov sú posunuté bližšie k boku skrinky a tým je zmenšená ich možná deformácia pri zaťažení zásuvky. Výsuv je zložený z troch profilov, ich pohyb je synchronizovaný dvojitou synchronizáciou pohybu (Dual-Synchro). Pohyb takéhoto výsuvu je tichší a je riadený po celej dĺžke plného vysunutia. Kód Dynamické zaťaženie Dĺžka [mm] Farba bočnice Vyhotovenie FGV.58.XEAK.F1.45.X0 45 kg 450 biela kompletná zásuvka FGV.58.XEAK.F1.50.X0 45 kg 500 biela kompletná zásuvka FGV.58.XEAK.S6.45.X0 45 kg 450 champagne kompletná zásuvka FGV.58.XEAK.S6.50.X0 45 kg 500 champagne kompletná zásuvka Úchyt čela vnútornej zásuvky TEN Kód Popis Farba úchytov čela Vyhotovenie FGV.58.AX40.F sklo 6 mm/dtd 16 mm biela biely plast FGV.58.AX40.S sklo 6 mm/dtd 16 mm champagne plast Zásuvka TEN s reilingom Kód Dynamické zaťaženie Dĺžka [mm] Farba bočnice Vyhotovenie FGV.58.XEAG.F1.45.X0 45 kg 450 biela kompletná zásuvka s reiligom H = 200 mm FGV.58.XEAG.F1.50.X0 45 kg 500 biela kompletná zásuvka s reiligom H = 200 mm FGV.58.XEAG.S6.45.X0 45 kg 450 champagne kompletná zásuvka s reiligom H = 200 mm FGV.58.XEAG.S6.50.X0 45 kg 500 champagne kompletná zásuvka s reiligom H = 200 mm Dvojplášťová zásuvka Držiak čela Dual-Synchro pre vysokú bočnú stabilitu Reiling jednoduchá montáž a nastavenie * ** 34

35 Zásuvky FGV TEN Pohľad spredu: Vŕtanie čielka pre reiling: Schéma vŕtania pre čelo zásuvky (F) = vnútorná šírka skrinky - 31 mm Rozmery výsuvu: Bočný pohľad: Drawer L ** * 7 7 Dvojplášťová zásuvka 35

36 Zásuvky FGV TEN Acquario, E-Drive TEN Acquario zásuvka pod drez 36 Kód Popis Farba FGV.58.XEF X0 Výsuv pre zásuvku TEN Acquario, 450 mm, pár -- FGV.58.AX Úchyt čela pre zásuvku TEN, pár -- FGV.58.VXL1.S Malý závesný kontajner pre drezovú skrinku /plast 294x152/ champagne FGV.58.VXL2.S Veľký závesný kontajner pre drezovú skrinku /plast 294x219/ champagne Kód Popis Farba FGV.58.XLA1.F Bočnice, TEN zásuvka pre drezovú skrinku s reilingom, pár biela FGV.58.AXPC.F1.L00 Úchyt chrbta 150 mm pre drezovú skrinku, pár biela FGV.58.XLA1.S Bočnice, TEN zásuvka pre drezovú skrinku s reilingom, pár champagne FGV.58.AXPC.S6.L00 Úchyt chrbta 150 mm pre drezovú skrinku, pár champagne E-Drive elektromagnetický one-touch systém otvárania zásuviek Kód FGV.59.KED FGV.59.KED FGV.59.KED FGV.59.KED FGV.59.KED Popis E-Drive sada pre 1 zásuvku NA OBJEDNÁVKU! E-Drive sada pre 2 zásuvku NA OBJEDNÁVKU! E-Drive sada pre 3 zásuvku NA OBJEDNÁVKU! E-Drive sada pre 4 zásuvku NA OBJEDNÁVKU! E-Drive sada pre 5 zásuvku NA OBJEDNÁVKU! Spúštanie otvárania dotykom na čielko zásuvky alebo senzormi. napájanie elektrickou sieťou alebo batériami možno dodatočne montovať na všetky konfigurácie zásuviek kompletná sada pre jednu zásuvku alebo v rôznych zostavách zásuviek skrutkovacie držiaky na zadnej hliníkovej lište pre jednoduchú inštaláciu zostavy nevyžadujú žiadnu kabeláž a sú plug-and-play bezdotykové spínače umožňujú minimálnu medzeru čielok ideálne riešenie pre jednu zásuvku (odpadkový kôš, zásuvka s hrncami) IP21 ochrana zaručuje bezproblémové použitie elektromotory od popredného svetového výrobcu motorov do domácností elektronika s ochranou proti privretiu, adaptívny zdroj napájania a všetky potrebné bezpečnostné a komfortné funkcie pre trvalé používanie Vhodné pre: Osoby so zníženou pohyblivosťou a pre domácnosti s malými deťmi (bezpečnostná poistka) Napájací zdroj so záložnou batériou pre výpadok siete na objednávku.

37 Plnovýsuv s doťahom a tlmením UNICA Plnovýsuv s doťahom a tlmením UNICA, PUSH / Úchytka Kód Popis Dĺžka MJ ADR Plnovýsuv UNICA 300 mm, PUSH/SOFT 300 mm pár ADR Plnovýsuv UNICA 350 mm, PUSH/SOFT 350 mm pár ADR Plnovýsuv UNICA 400 mm, PUSH/SOFT 400 mm pár ADR Plnovýsuv UNICA 450 mm, PUSH/SOFT 450 mm pár ADR Plnovýsuv UNICA 500 mm, PUSH/SOFT 500 mm pár ADR Klip pre výsuv UNICA -- pár tovar na objednávku UNICA moderný plnovýsuv PUSH s doťahom a tlmením Pre otvorenie zatlačte na čielko zásuvky Zásuvka sa otvorí približne 5-10 cm Úplne otvorte zásuvku, aby ste dosiahli do vnútorného priestoru zásuvky Otvorená zásuvka Tlmené zatváranie UNICA plnovýsuv klasický s úchytkou Pre otvorenie potiahnite za úchytku Otvorená zásuvka Tlmené zatváranie 37

38 Zásuvkový systém OnSide II Základné komponenty (1) (2) (3) Kód Balenie [ks] Vyhotovenie PLU zásuvka 510 x 392 mm, antracit (1) PLU guličkový plnovýsuv ľavý (2) PLU guličkový plnovýsuv pravý (3) Ceruzkovníky (1) (2) (3) Kód Rozmery Vyhotovenie PLU x 373 x 30 ceruzkovník zásuvka, sivá (1) PLU x 373 x 30 ceruzkovník zásuvka, antracit (2) PLU guličkový čiastočný výsuv pre ceruzkovník (3) Vnútorný rozmer kontajnera 392 mm. Rozmer ceruzkovníka s výsuvom: 520 x 392 x 40 mm. Doplnkové vybavenie (1) (2) Kód Balenie [ks] Vyhotovenie PLU doraz centrálneho zámku jednoduchý, antracit (1) PLU podpera čela zásuvky ľavá, antracit (2) PLU podpera čela zásuvky pravá, antracit (2) PLU závesný rám na mapy, antracit (3) (3) 38

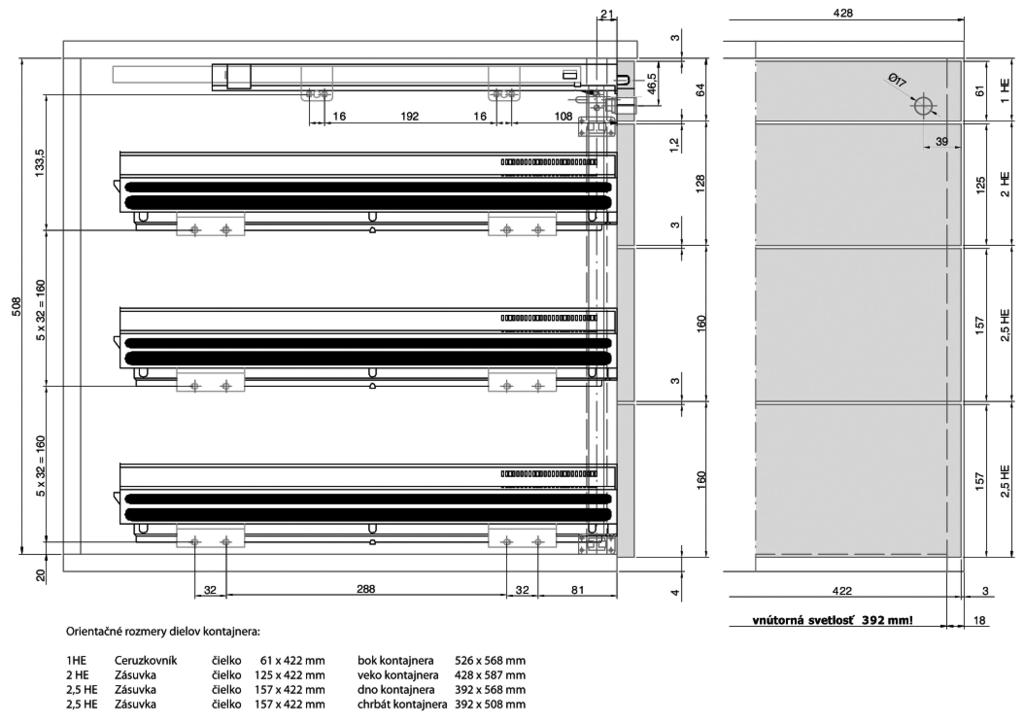

39 Montážna schéma kontajneru 39
