1 R UŽIVATELSKÁ PŘÍRUČKA ver. 1.0 CZ

2 DĚKUJEME ZA ZAKOUPENÍ PRODUKTU COWON Naším cílem je být pyšnými na slogan DIGITAL PRIDE. Tato Uživatelská příručka obsahuje informace, jak používat produkt a upozorňuje na důležité informace. Pokud si přečtete tuto Příručku, můžete přístroj používat na maximum. Specifikace produktu může být měněna bez předchozího upozornění. Obrázky obsažené v této Příručce mohou být v aktuálním produktu jiné. 2

3 INFORMACE O AUTORSKÝCH PRÁVECH Webové stránky + Internetové stránky produktu a výrobce jsou + Na těchto stránkách si můžete prohlédnout nejnovější informace o našich produktech a stáhnout nejnovější verze programového vybavení nebo aktualizovaných verzí firmwaru. + Začátečníci se mohou podívat na seznam nejčastěji kladených otázek (FAQ) nebo si prostudovat tuto Uživatelskou příručku. + Pro registraci produktu na našich stránkách použijte sériové číslo ze zadní strany přístroje. Poté budete registrovaným členem naší komunity. + Jakmile se stanete registrovaným členem, můžete využívat servisních služeb (pouze Korea) a ostatních služeb a informací. Taktéž můžete příjimat novinky o nových produktech a plánovaných událostech do Vašeho u. Obecné + COWON a PLENUE jsou registrované obchodní známky společnosti COWON SYSTEMS, Inc. + COWON SYSTEMS, Inc. vlastní autorská práva na tuto Uživatelskou příručku a jakákoli neautorizovaná distribuce jejího obsahu (části nebo celý), je striktně zakázána. + COWON SYSTEMS, Inc. dodržuje zákony a předpisy, které se týkají záznamů, disků, filmů a her. Dodržování zákonů a předpisů se taktéž vyžaduje od uživatelů. + Co nejdříve po zakoupení našeho produktu navštivte stránku ( a zaregistrujte se. Získáte mnoho výhod, které jsou dostupné pouze registrovaným uživatelům. + Tato Uživatelská příručka je založena na specifikacích produktu, ilustracích, obrázcích a softwarových a hardwarových specifikacích, které se mohou kdykoli měnit bez upozornění. Informace o BBE + BBE Sound, Inc. vlastní licenci na název BBE a informace použité v tomto produktu v souladu s USP , a BBE a symbol BBE jsou registrovanými obchodními známkami společnosti BBE Sound, Inc. 3

4 OBSAH Začínáme! 5 Výstrahy Obsah balení Ovládací prvky a funkce Tlačítka Používání produktu 19 Obrazovka přehrávání hudby Výběr hudby Nastavení přehrávání Detailní nastavení Základní použití 12 Připojení nabíječky a nabíjení Připojení a odpojení PC Vkládání a vyjímání paměťové karty Používání režimu Sluchátka LED indikátor zdroje zvuku Připojení k vyváženému zvukovému portu Používání Bluetooth Další informace 25 Specifikace produktu Řešení problémů 27 Aktualizace firmwaru 4

5 Začínáme! VÝSTRAHY Přečtěte si pozorně následující výstrahy proto, abyste se vyhnuli akcím, které mohou zapříčinit poškození nebo zničení produktu. Neneseme žádnou odpovědnost za škody, které mohou nastat v důsledku porušení těchto výstrah nebo nesprávného používání. Následující výstrahy jsou obecně aplikovatelné na jakékoli produkty vyráběné společností COWON SYSTEMS, INC. + Nepoužívejte tento produkt pro jiné účely než pro ty, které popisuje tato Uživatelská příručka. + S příručkou, obalovými materiály, příslušenstvím a s produktem zacházejte tak, abyste si nepřivodili žádné zranění. + Při řízení vozidla si neprohlížejte filmy, obrázky a texty, které jsou uloženy v přístroji. Dbejte na bezpečnost a při řízení vozidla nepracujte s přístrojem. + Při jízdě na kole, cvičení nebo chůzi si nenasazujte ani neupravuje sluchátka a dbejte na to, abyste měli vždy přehled o situaci a o prostředí, ve kterém se nacházíte. V závislosti na oblasti může být při obdobných činnostech poslech nebo nasazená sluchátka v rozporu s místními zákony. + Pro čištění povrchu přístroje nepoužívejte saponáty nebo rozpouštědla. V opačném případě se může změnit povrch přístroje, což může kromě změny vzhledu ohrozit i činnost zařízení. Pokud potřebujete zařízení očistit, použijte k tomu jemný suchý hadřík. + Používejte a skladujte zařízení pouze za teplot, které jsou popsané níže. Tím zabráníte poškození produktu. Pracovní teplota: 0 C ~ 40 C + Nevystavujte přístroj vodě nebo dlouhodobému působení vlhkosti. Pokud je přístroj z tohoto důvodu poškozen, nelze jej reklamovat a odstranění škod je plně hrazeno zákazníkem. + Nevystavujte přístroj tlaku, pádům nebo vibracím. Pokud je přístroj z těchto důvodů poškozen, nelze jej reklamovat a odstranění škod je plně hrazeno zákazníkem. + Nepokoušejte se přístroj opravovat ani jej otevírat. Jeho otevření bude mít za následek zrušení záruky a odstranění škod je plně hrazeno zákazníkem. + Nezaměňujte konektory při připojování zařízení k počítači. Chybně zapojený kabel může zničit Vaše zařízení a/nebo počítač. + Ujistěte se, aby při nabíjení nebyl přístroj umístěn u zdrojů tepla nebo aby se přístroj nabíjel v horkém prostředí. Pro minimalizaci poškození nebo požáru nikdy přístroj ničím nezakrývejte, ani jej nenabíjejte například v kapse nebo v batohu. Přístroj musí být při nabíjení ve volném prostoru. + Pokud ucítíte nebo uvidíte kouř, nebo pocítíte v průběhu používání zařízení extrémní teplotu, stiskněte a držte najednou tlačítka VOL + a VOL - na přibližně 6 sekund a okamžitě informujte svého prodejce. + Nedotýkejte se přístroje vlhkýma rukama. S nabíječkou a ostatními elektrickými součástmi pracujte výhradně se suchýma rukama (v opačném případě se vystavujete riziku elektrického šoku). + Dlouhodobý poslech při nastavené vysoké hlasitosti (85dB a výše) může nevratně zničit Váš sluch! 5

6 Začínáme! VÝSTRAHY + Pro ochranu Vašich očí používejte přístroj jen v dostatečně osvětleném prostředí. + Pokud používáte přístroj v místech s velkým výskytem statické elektřiny, nemusí přístroj fungovat správně. + Tento produkt může být připojen k zařízení Bluetooth až na vzdálenost 10 metrů. Následující podmínky však mohou způsobovat šum, přerušování signálu nebo neočekávané operace: - přerušení signálu (držení produktu v ruce, umístění produktu do tašky a podobně) - signál je narušen (osobou, kovem, stěnou a podobně) - pokud jsou v blízkosti produktu používána ostatní bezdrátová zařízení (Wi-Fi, mikrovlnná trouba, chytrý telefon a podobně) + Pokud budete zařízení primárně používat jako vyměnitelný disk, doporučujeme Vám provádět pravidelnou zálohu Vašich dat. COWON SYSTEMS Inc. neodpovídá za jakoukoli ztrátu dat. + Všechna data uložená v přístroji mohou být smazána, bude-li přístroj servisován. Servisní centrum může provést zálohu a obnovení dat za poplatek. + Používejte přístroj za normálních pokojových teplot, nevystavujte jej přímému slunečnímu záření. + Pro nabíjení používejte pouze originální nabíječku COWON a taktéž používejte originální příslušenství COWON. + Při připojování k počítači používejte pouze USB konektory přímo na základní desce nebo z externí USB karty. Externí USB hub nemusí garantovat správnou funkci. + Při formátování vestavěné paměti zvolte souborový systém, který je popsán v této Příručce. + Pro zabránění poškození v průběhu bouřky odpojte přístroj od USB Vašeho počítače nebo od síťové nabíječky. + Neumisťujte přístroj k magnetům a silným magnetickým polím. + Nevystavujte přístroj ostrým předmětům a zabezpečte, aby nebyly v dosahu domácích mazlíčků. + Pokud se vyskytne jakákoli abnormalita v souvislosti z akumulátorem, stiskněte a držte najednou tlačítka VOL + a VOL - na přibližně 6 sekund a okamžitě informujte svého prodejce. + Cena zařízení se může pohybovat z důvodu vývoje trhu. COWON SYSTEMS, Inc. nekompenzuje jakýkoli cenový výkyv. + <Pro uživatele MAC OS> Před vyjmutím přístroj z USB musíte produkt odebrat použitím funkce EJECT. Výhradní distributor pro CZ a SK: NEOX GROUP spol. s r.o. IČ: DIČ: CZ info@neoxgroup.cz 6

7 Začínáme! VÝSTRAHY + POZNÁMKA: Toto zařízení bylo testováno a bylo shledáno, že splňuje limity pro digitální zařízení třídy B podle části 15 pravidel FCC. Tyto limity jsou navrženy tak, aby poskytovaly přiměřenou ochranu proti škodlivému rušení v bytové instalaci. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii a pokud není instalováno a používáno v souladu s pokyny, může způsobit škodlivé rušení rádiové komunikace. Neexistuje však žádná záruka, že v určité instalaci nedojde k rušení. Pokud toto zařízení způsobuje škodlivé rušení příjmu rozhlasu nebo televize, které lze určit vypnutím a zapnutím zařízení, doporučujeme uživatele pokusit se vyřešit rušení jedním nebo více z následujících opatření: - přesměrujte nebo přemístěte přijímací anténu - zvyšte odstup mezi zařízením a přijímačem - připojte zařízení do zásuvky na jiném obvodu, než na který je přijímač připojen - požádejte o pomoc prodejce nebo zkušeného rozhlasového a televizního technika 7

8 ver. 1.0W ver. 1.3W Začínáme! OBSAH BALENÍ R Příručka rychlým spuštěním PLENUE R USB kabel Záruční list * Aktuální obsah balení se může lišit. 8

9 Začínáme! PWR BUTTON OVLÁDACÍ PRVKY A FUNKCE SIDE BUTTON LED Tlačítko napájení USB konektor BODY ( 좌측면엔특징없음 ) LED VOL + VOL - Play / Pauza REW / Předchozí stopa FF / Další stopa Dotykový displej Výstup na sluchátka Optický výstup Vyvážený zvukový port Multifunkční tlačítko Slot pro paměťovou kartu 9

10 Začínáme! ONNECT TLAČÍTKA PWR BUTTON Předchozí / Další stopa Zapnutí PWR BUTTON / Vypnutí Krátce stiskněte tlačítko pro přechod na předchozí / další stopu. Stiskněte SIDE BUTTON a držte tlačítko pro zapnutí. Pokud je přístroj zapnutý, BODY ( 좌측면엔 REW 특징없음 / FF) stiskněte a držte stejné tlačítko pro vypnutí. Stiskněte a držte tlačítko pro rychlé přetočení vzad nebo vpřed. PWR BUTTON1), 2) Zapnutí / Vypnutí displeje Krátce stiskněte tlačítko PC CONNECT SIDE BUTTON SIDE BUTTON BUTTON BODY ( 좌측면엔특징없음 ) 02 Zvýšení / Snížení hlasitosti 3) pro zapnutí / vypnutí displeje. BODY ( 좌측면엔특징없음 ) Hlasitost lze upravit ve 140 úrovních. Každá úroveň změní hlasitost o 0.5dB. Pro rychlé zvýšení nebo snížení hlasitosti stiskněte a držte odpovídající BODY ( 좌측면엔 tlačítko. 특징없음 ) BUTTON 03 Play / Pauza SIDE BUTTON Stiskněte tlačítko pro přehrání stopy. Pro pozastavení přehrávání stiskněte toto tlačítko ještě jednou. Y ( 좌측면엔특징없음 ) 05 Multifunkční tlačítko 4) Stiskněte tlačítko pro rychlý přesun do obrazovky přehrávání hudby, playlistu, nastavení nebo ovládání hlasitosti. 1) Zapněte zámek obrazovky pro zakázání dotykové obrazovky. Nastavení zamknuté obrazovky můžete změnit v Settings System Locked screen. 2) Pokud je obrazovka při zapnutém přístroji vypnuta, LED bude blikat bíle. 3) Pokud tlačítka nebo dotyková obrazovka v průběhu používání nereagují, stiskněte a držte tlačítka VOL + a VOL - na 6 sekund. 4) Nastavení multifunkčního tlačítka můžete změnit v Settings System Multi Button. * Kromě tlačítka napájení mohou být zamknuta všecha fyzická tlačítka. Zámek tlačítek můžete nastavit v Settings System Button lock 10

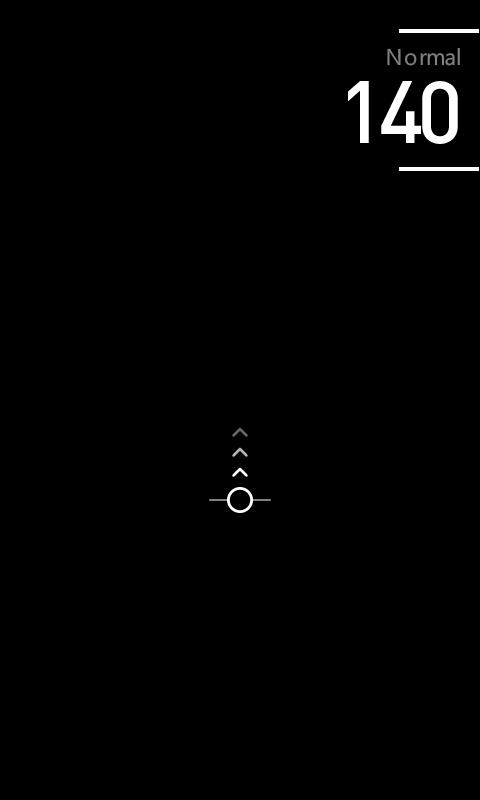

11 Začínáme! TLAČÍTKA - OBRAZOVKA OVLÁDÁNÍ HLASITOSTI Hlasitost lze upravit ve 140 úrovních. Každá úroveň změní hlasitost o 0.5dB. Změnu hlasitosti provedete přesunutím prstu nahoru nebo dolů na obrazovce ovládání hlasitosti. Pokud je funkce multifunkčního tlačítka v Nastavení přiřazena pro změnu hlasitosti, bude po stisku tohoto tlačítka zobrazena obrazovka ovládání hlasitosti. Případně můžete pro zobrazení obrazovky ovládání hlasitosti klepnout na ikonu hlasitosti, která se nachází v horním stavovém řádku na obrazovce přehrávání hudby. * Dlouhodobý poslech při nastavené vysoké hlasitosti (85dB a výše) může nevratně zničit Váš sluch! 11

12 Základní použití PŘIPOJENÍ NABÍJEČKY A NABÍJENÍ 1. Propojte počítač a přístroj USB kabelem. 2. LED indikuje stav nabití akumulátoru (Červená - Nabíjení, Zelená - Nabíjení dokončeno). - Přístroj můžete nabít také nabíječkou pro chytré telefony, které mají micro USB konektor a výstup 5V. Pokud je použita nabíječka s proudem alespoň 2A a vyšším, nabíjení bude dokončeno za cca 3 hodiny. Pokud přístroj v průběhu nabíjení používáte, doba nabíjení se může lišit. - Pokud přístroj nabíjíte počítačem, vždy jej připojte přímo do USB portu počítače. Pokud jej připojíte do USB rozbočovače, nabíjení nebo napájení přístroje může být nestabilní nebo nedostatečné. - Před prvním použitím nebo po déletrvajícím vybití přístroje jej nejprve plně nabijte. - Pro vlastní bezpečnost přístroj nabíjejte jen v otevřeném prostoru. Bude-li přístroj umístěn v sáčku, batohu nebo jiném uzavřeném místě, pak jej před nabíjením nejprve vyjměte. 12

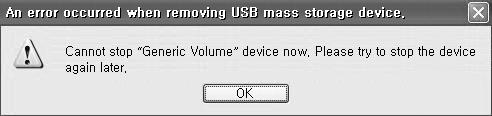

13 Základní použití PŘIPOJENÍ A ODPOJENÍ PC 1. Pro připojení přístroje k počítači použijte USB kabel. 2. Pro zapnutí přístroje stiskněte a podržte tlačítko. 3. Pokud je přístroj správně propojen s počítačem, bude zobrazena grafika na displeji přístroje. 4. Ujistěte se, že obsah přístroje vidíte ve svém počítači. 5. Do přístroje zkopírujte hudbu, filmy nebo ostatní soubory. 6. Po dokončení kopírování klepněte na ikonu v systémové liště pro bezpečné odebrání přístroje z počítače. 7. Klepněte na zobrazenou zprávu. - Maximální počet souborů a složek, které mohou být rozpoznány přístrojem: (vnitřní paměť) / (paměťová karta) - Přístroj odpojte až poté, co jej bezpečně odeberete ze systému. - Někdy může být zobrazeno následující dialogové okno, neoznačuje to však žádnou závadu - pokoušíte se odebrat zařízení, ke kterému ještě přistupuje nějaký program. Zkuste jej odebrat znova. 8. Bezpečně odeberte hardware a odpojte USB kabel. - Pokud Váš operační systém nenabízí funkci bezpečného odebrání hardware, odpojte zařízení teprve poté, co budou přeneseny všechny soubory. - Pro Linux a MAC OS je dostupný pouze jednoduchý přenos souborů. 13

14 Základní použití VKLÁDÁNÍ A VYJÍMÁNÍ PAMĚŤOVÉ KARTY POUŽÍVÁNÍ REŽIMU SLUCHÁTKA Přístroj nabízí režim Sluchátka pro zvýšení výstupu při použití se sluchátky s vysokou impedancí. 1. Režim Sluchátka zapněte nebo vypněte v Settings Music Headphone mode. 2. V závislosti na zvoleném režimu bude zobrazena ikona v pravém horním rohu obrazovky. * Pokud je zapnutý režim Sluchátka, úroveň zvukového výstupu bude zvýšena. Při zapínání proto dbejte zvýšené opatrnosti, abyste zabránili poškození sluchu! 1. Vložte paměťovou kartu tak, jak je zobrazeno na obrázku. Kartu stiskněte až na doraz, až ucítíte zacvaknutí. 2. Jakmile bude databáze aktualizována, budete moci zobrazit a používat také soubory uložené na paměťové kartě. 3. Pokud chcete vyjmout paměťovou kartu, pak vypněte přístroj, stiskněte kartu až nadoraz a vyjměte ji z přístroje. * Před vyjmutím paměťové karty z přístroje VŽDY vypněte nejprve přístroj a teprve poté vyjměte paměťovou kartu. LED INDIKÁTOR ZDROJE ZVUKU LED přístroje změní v závislosti na zdroji zvuku barvu. Barva Zdroj zvuku Normální zvuk Modrozelená HD zvuk Purpurová (Zdroje zvuku nad 48kHz a 24 bitů) Žlutá DSD / DXD 14

15 Základní použití PŘIPOJENÍ K VYVÁŽENÉMU ZVUKOVÉMU PORTU PLENUE R má vyvážený výstupní port, který obsahuje kladné a záporné zvukové signály. 1. Připojte sluchátka, která podporují vyvážený výstup do vyváženého zvukového portu (jackem 2.5 mm). P P + L + L 2. Nebo vyvážený zvukový port propojte s dalším zařízením, které podporuje vyvážený vstup. Po propojení bude zobrazena v horním pravém rohu ikona * Pokud připojíte zařízení, které nepodporuje vyvážený vstup, bude v horním pravém rohu zobrazena ikona * V jeden okamžik není dostupný vyvážený a nevyvážený výstup. Popis zapojení pinů vyváženého zvukového portu 15

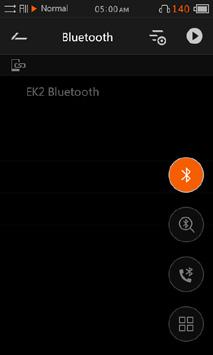

16 Základní použití POUŽÍVÁNÍ BLUETOOTH Pro poslech hudby můžete využít zařízení, které podporuje Bluetooth. Nastavení Bluetooth naleznete v Settings Bluetooth Povolte Bluetooth. 2. Vyhledejte zařízení, umístěné do 1 metru od přístroje. Vyhledávání bude automaticky ukončeno po 50 sekundách. 3. Vyberte nalezené zařízení a připojte se k němu. 4. Pro úpravu názvu připojeného zařízení zvolte. - Pro přerušení připojení k Bluetooth můžete vybrat připojené zařízení. - Pro přerušení párování se zařízením zvolte. - Pokud je při párování vyžadováno heslo nebo kód PIN, zvolte tlačítko a na dotaz zadejte

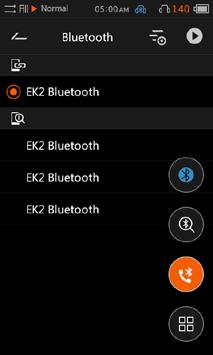

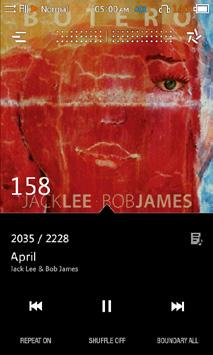

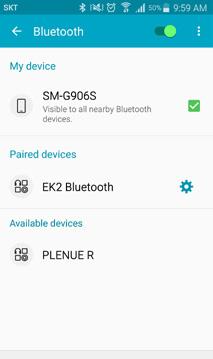

17 Základní použití POUŽÍVÁNÍ BLUETOOTH - UPOZORNĚNÍ NA VOLÁNÍ Pokud je PLENUE R připojen k Vašemu telefonu, můžete při přehrávání hudby přijímat oznámení o příchozích hovorech. 1. Pro změnu režimu upozornění na volání zvolte 2. Zapněte Bluetooth na Vašem telefonu a spárujte jej s PLENUE R. 3. Pokud v průběhu přehrávání hudby dostanete oznámení na příchozí hovor, uslyšíte zvuk upozornění a horní ikona se změní na - Funkce upozornění na hovor je dostupná jen pro zařízení, které tuto funkci podporují. - Pokud na svém telefonu odpovíte na hovor, pak bude spojení Bluetooth mezi PLENUE R a Vaším telefonem přerušeno. 17

18 Základní použití AKTUALIZACE FIRMWARU Firmware je software, který je obsažen přímo v zařízení. Aktualizace může zvýšit stabilitu, opravit chyby a přidat další vlastnosti. Jak aktualizovat firmware 1. Stáhněte si nejnovější firmware ze sekce SUPPORT na stránce ( 2. Připojte přístroj do počítače pomocí USB kabelu. 3. Rozbalte soubory s firmwarem a zkopírujte je do hlavní složky (root) vnitřní paměti. 4. Bezpečně odeberte hardware a odpojte přístroj od USB portu. 5. Při zapnutí přístroje bude aktualizace firmwaru provedena automaticky. 6. Po dokončení aktualizace zapněte přístroj a přejděte do Settings System Information, kde můžete ověřit aktuální verzi nainstalovaného firmwaru. - Před aktualizací firmwaru plně dobijte přístroj. - Nevypínejte přístroj před dokončením aktualizace. Pokud jej vypnete, přístroj může být poškozen a nemusí se na něj vztahovat záruka. - Před aktualizací firmwaru si zazálohujte všechna důležitá data. Paměť může být v průběhu aktualizace zformátována. Nepřijímáme žádnou odpovědnost za ztrátu dat v průběhu aktualizace. 18

19 Používání produktu OBRAZOVKA PŘEHRÁVÁNÍ HUDBY Přehraje / Pozastaví stopu 2 Stiskněte pro přechod na předchozí stopu; stiskněte a držte pro převinutí zpět Stiskněte pro přechod na další stopu; stiskněte a držte pro převinutí vpřed 4 Potáhněte posuvník na panelu pro přechod na přesnou pozici 5 Přejde na obrazovku pro výběr hudby 6 Přejde na obrazovku ovládání hlasitosti Změní nastavení pro přehrávání 8 Pokud je zobrazena tato ikona, klepněte na obrázku alba pro prohlédnutí textů v obrazovce alba 9 Zapne opakování 10 Zapne míchání 11 Mění přehrávání stopy, všech stop nebo složky

20 Používání produktu VÝBĚR HUDBY Pro zobrazení odpovídajícího seznamu zvolte složku, interpreta nebo album. Zobrazí stopy podle složky Zobrazí seznam stop přidaných do oblíbených Zobrazí všechny stopy uložené v přístroji Zobrazí seznam stop podle interpreta Zobrazí seznam stop podle alba Zobrazí seznam stop podle žánru Zobrazí seznam stop podle CUE/SACD Zobrazí seznam stop podle nově přidaných souborů * V obrazovce seznamu stop stiskněte a držte pro přechod na výchozí obrazovku seznamu stop. 20

21 8 Používání produktu NASTAVENÍ PŘEHRÁVÁNÍ Přejde do detailních nastavení Přidá současnou stopu do oblíbených 3 Zvolí předvolbu pro JetEffect 7 4 Opakuje přehrávání vybrané sekce stopy 7 5 Zapne automatické otáčení Zobrazí uplynulý nebo zbývající čas 1) 7 Nastaví interval přeskočení (rozšířená funkce předchozí / další stopa ) Nastaví rychlost REW / FF Zapne / Vypne funkci Bluetooth 10 Zapne / Vypne přeskakování tichých úseků na začátku a na konci stopy (max. 500ms) 11 Zvolí typ indikátoru úrovně 12 Zvolí skin obrazovky přehrávání 13 Zapne / Vypne režim Sluchátka 1) Pokud zvolíte Elapsed +, můžete skrýt indikátor průběhu v Album Artu. * Přístroj umožňuje přehrávání bez mezer v průběhu přehrávání. Tento typ přehrávání je použit ve všech situacích bez nutnosti dodatečného nastavení. 21

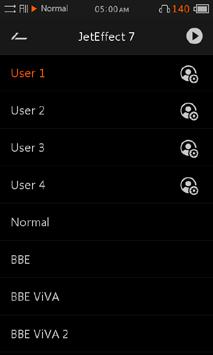

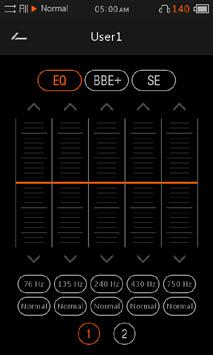

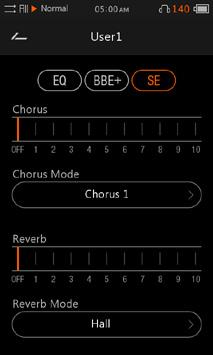

22 Používání produktu DETAILNÍ NASTAVENÍ Nastavení JetEffect 7 1. V detailním nastavení zvolte JetEffect Zvolte User 1 / User 2 / User 3 / User 4 a nastavte vlastní předvolbu. 3. EQ: Změňte charakteristiku tónu nastavením úrovně pro každou frekvenci. 4. BBE+: Zvolte a nastavte zvukový efekt BBE. 5. SE: Zvolte a nastavte efekty Chorus a Reverb. * Stiskněte tlačítka pro nastavení hodnot a filtru EQ pro všech 10 pásem. Pro rychlou změnu se přímo dotkněte požadované hodnoty. 22

23 Používání produktu DETAILNÍ NASTAVENÍ Nastavení JetEffect 7 Můžete vybírat z 50 různých předvoleb ekvalizérů. Normal / BBE / BBE ViVA / BBE ViVA 2 / BBE Mach3Bass / BBE MP / BBE Headphone / BBE Headphone 2 / BBE Headphone 3 / Rock / Jazz / Classic / Ballad / Pop / Club / Funk / Hip Hop / Techno / Blues / Metal / Dance / Rap / Wide / X-Bass / Hall / Vocal / Maestro / Feel the Wind / Mild Shore / Crystal Clear / Reverb Room / Reverb Club / Reverb Stage / Reverb Hall / Reverb Stadium / Reverb Chamber / Reverb Room 2 / Reverb Club 2 / Reverb Hall 2 / Reverb Auditorium / Reverb Cathedral / Reverb Stadium 2 / Reverb Canyon / Reverb Long / Chorus 1 / Chorus 2 / Chorus 3 / Unison 1 / Unison 2 / Flange Můžete upravit 16 vlastních předvoleb. User 1 / User 2 / User 3 / User 4... User 16 JetEffect 7 je velmi sofistikovaná a výkonná zvuková technologie. Přináší posluchačům pocit, že jsou vtáhnuti do děje a že jsou na živém koncertě. BBE Mach3Bass 3D Surround MP Enhance Chorus Reverb Vynikající pro poslech přes sluchátka (korekce fáze) Nabízí hlubší, pevnější a o mnoho lepší podání basových složek v hudbě Umožňuje efekt 3D Surround zvuku Obnovuje a rozšiřuje harmonické složky ztracené v průběhu komprimace Zvukový efekt pro obohacení zvuku Maximalizuje přirozený a živý zvuk * Neúměrné nastavení JetEffect 7 může způsobit, že se zvuk bude zdát poškozený nebo bude šumět. Efekt nastavujte citlivě. * Pro detailní informace o BBE se podívejte na stránky 23

24 Používání produktu DETAILNÍ NASTAVENÍ Music Skip interval: Nastaví interval přeskočení (rozšířená funkce předchozí / další stopa ). Seek interval: Nastaví rychlost procházení funkce FF / REW. Resume: Zapne / Vypne zapamatování poslední přehrávané stopy před vypnutím přístroje. Remove silence: Zapne / Vypne přeskakovaní ticha na začátku a konci stopy. Headphone mode: Zapne / Vypne zvýšení výstupu do sluchátek. DSD gain: Při přehrávání souborů DSD nastaví zisk na 0/6dB. DAC filter: Pro úpravu zvuku změní typ filtru DAC. Display Language: Můžete zvolit jazyk přístroje. Brightness: Upraví jas obrazovky v 10 úrovních. User preset: Změní počet uživatelských předvoleb. Show song change: Pokud dojde ke změně stopy při vypnutém displeji, pak se displej automaticky zapne a na 5 sekund zobrazí Timer informace o nové stopě. Sleep timer: Přístroj bude vypnut po nastaveném čase. Auto off: Pokud neexistuje žádná aktivita po nastaveném čase, přístroj bude automaticky vypnut. Auto display off: Pokud neexistuje žádná aktivita po nastaveném čase, obrazovka bude automaticky vypnuta. Time: Nastaví aktuální čas. Bluetooth Zde můžete nastavit funkce vztahující se k Bluetooth. System Multi Button: Upraví funkce multifunkčního tlačítka. Button lock: Omezí funkčnost fyzických tlačítek při vypnutí obrazovky. Lock Screen: Omezí funkčnost dotykové obrazovky při zamknutí. Audio L/R: Upraví stereo vyvážení zvuku. LED: Zapne / Vypne LED indikaci při zhasnutí dotykové obrazovky. USB mode: Pro použití USB DAC zvolte MSC/DAC. * Při volbě USB DAC může být přehrávání některých souborů v operačním systému omezeno. * Doporučené operační systémy jsou Windows 7 / 8 / 8.1 / 10; Windows XP a starší nemusí fungovat správně. USB DAC Power: Pro funkci USB DAC můžete nastavit metodu napájení. Database update: Aktualizuje vnitřní databázi přístroje. Load defaults: Změní všechna nastavení do výchozích hodnot. Format internal memory: Pokud tuto volbu stisknete a podržíte 5 sekund, bude zformátována vnitřní paměť. Formátování smaže kompletně veškerá data. Buďte proto při výběru této funkce velmi opatrní. Information: Zobrazí informaci o firmwaru, dostupné a použité paměti. 24

25 Další informace SPECIFIKACE PRODUKTU Model Kapacita PLENUE R Vnitřní paměť: 128GB 1) / Externí paměť: paměťová karta formátu microsd (SDXC) Displej Dotykový 3.7 AMOLED displej ( ) Rozměry Hmotnost Tělo Tlačítka CPU 61.5mm (Š) 112.9mm (V) 13.9mm (H) 154g Prémiové vysokopevnostní celokovové tělo NAPÁJENÍ, PLAY/PAUZA, VOL +, VOL -, FF, REW, MULTIFUNKČNÍ TLAČÍTKO ARM Cortex A9 1.2GHz Dual-Core Zvuk Formáty Zvukové kodeky Bluetooth Informace o stopách Slova DXD / DSD (DFF, DSF) / FLAC / WAV / AIFF / ALAC / APE / MP3 / WMA / OGG / WV / TTA / DCF DXD: ~352.8/384kHz DSD: ~5.64MHz (DSD64, DSD128) MP3: MPEG 1/2/2.5 Layer 3, ~320kbps FLAC, WAV, AIFF, ALAC, WV (WavPack) WMA: ~320kbps, ~48kHz TTA: ~24 bitů/192khz APE: Komprese Fast, Normal a High (~24 bitů / 192kHz) * 352.8/384kHz FLAC, WAV OGG: ~Q10, ~44.1kHz * 32 bitový plovoucí WAV, podpora značek WAV * podpora 5.1Ch Downmixing 3.0 (Podporované profily: A2DP, AVRCP / Podporované kodeky: SBC, aptx) CUE Sheet, SACD ISO (2Ch) LRC, LDB, Lyrics3, Slova v ID3 značkách 66 předvoleb (50 předvoleb + 16 vlastních předvoleb) JetEffect 7 EQ BBE+ Special Effect 10 pásmový ekvalizér BBE, Mach3Bass, 3D Surround, MP Enhance Chorus (8 režimů), Reverb (9 režimů) 1) Část paměti je vyhrazena pro systém a aktuální místo se může lišit. 25

26 Další informace SPECIFIKACE PRODUKTU Zvuková charakteristika DAC SNR THD+N Stereo Crosstalk Výstup Výstupní impedance Hlasitost Krystal TI PCM dB nevyvážený / 123dB vyvážený 0.001% nevyvážený / 0.001% vyvážený (24 bitů, 48kHz) -132dB nevyvážený / -134dB vyvážený 1.4Vrms nevyvážený / 1.6Vrms vyvážený 0.8Ω nevyvážený / 1.6Ω vyvážený 140 úrovní Precizní dvojitý krystal TCXO (Phase Jitter 1.0ps) Baterie Vestavěný Li-Pol akumulátor 3000mAh / 3.7V Baterie a napájení Čas přehrávání Až 17 hodin (MP3, 128Kbps) / 16 hodin (24 bitů, 96kHz, FLAC) 2) Čas nabíjení Cca 3 hodiny (při použití síťové nabíječky 5V/2A a větší) Výstupní port Přehrávač Sluchátkový jack (3.5mm) / Optický výstup (3.5mm) / Vyvážený zvukový port (2.5mm) Mnoho vzhledů pro obrazovku přehrávání, analogový zvukový měřič, zobrazení v mřížce, více oblíbených Systémové požadavky CPU OS USB Port Pentium lll 500MHz a vyšší Windows 10 / 8 / 8.1 / 7 / Vista / XP / 2000 / ME: podporovány všechny funkce MAC OS 10.x / Linux v2.4 a vyšší: podporován pouze přenos souborů 2.0 High Speed 2) Čas přehrávání je založen na vnitřních testech výrobce. Aktuální doba výdrže se může lišit. 26

27 ŘEŠENÍ PROBLÉMŮ + Ani tato Příručka mi nepomohla Webové stránky COWON ( nabízejí podporu pro majitele produktů COWON pomocí FAQ (nejčastěji kladených otázek). Naleznete zde také další informace či aktualizované verze firmwaru. S dalšími individuálními dotazy se můžete také obrátit na prodejce. + Nemůžu přístroj zapnout Baterie může být úplně vybitá - před používáním ji nejprve dobijte. Doba do úplného nabití se může lišit podle toho, jak je baterie vybitá. Pokud přístroj nelze nabít nebo ani po nabití nejde zapnout, stiskněte a držte najednou tlačítka VOL + a VOL - na přibližně 6 sekund. + Neslyším slyšet žádný zvuk Zkontrolujte, zda není hlasitost nastavena na 0. Zkontrolujte, zda jsou v přístroji nějaké soubory. Upozorňujeme, že poškozené soubory nemusí být přehrány vůbec nebo správně. Ujistěte se, že jsou sluchátka správně připojena. + Nastavil jsem nesprávný jazyk přístroje a nyní jej nemůžu ovládat Pokud jste nastavili nesprávny jazyk systému, připojte zařízení do Vašeho počítače, smažte složku SYSTEM, odpojte jej od počítače a zapněte jej. Na úvodní obrazovce pak budete moci vybrat jazyk a nastavit další výchozí hodnoty. * Pokud jste nastavili vlastní profily ekvalizéru, nezapomeňte si je nejprve zazálohovat. + Počítač nemůže přístroj po připojení rozeznat Pokud se přístroj od počítače často odpojuje nebo se vyskytují výpadky ve spojení, změňte USB port nebo se pokuste použít jiný USB kabel. + Kapacita paměti je jiná nebo menší, než je specifikováno Zobrazené celkové a dostupné místo může být odlišné od údaje, který udává výrobce paměti. Aktuální kapacita může být od celkové zredukována, protože část paměti je vyhrazena pro práci přístroje. + Přístroj nefunguje správně při zaplněné paměti Aby mohl přístroj fungovat správně, musí být alespoň 100MB vnitřní paměti vždy volné - v opačném případě se může stát, že funkčnost nebude 100%. + Po formátování přístroje v počítači jej již nelze v počítači přečíst, objem paměti se snížil nebo je přenosová rychlost nízká Vestavěná paměť přístroje je již zformátována a nevyžaduje dodatečné formátování. Pokud je přesto nutné paměť zformátovat, musí být vnitřní paměť přístroje a/nebo jakákoli paměťová karta zformátována jako FAT32 s velikostí alokační jednotky 32KB, případně paměť zformátujte jako exfat. Formátování provádějte v operačním systmému Windows 7 a vyšších. Přístroj nepodporuje formátování v MAC OS. + Uložené soubory se nezobrazují v seznamu Každý z režimů zobrazuje pouze přehratelné soubory pro daný režim. Systémová složka nebude zobrazena nikdy. 27
