DISPOZIČNÍ ŘEŠENÍ BYTU - finální varianta

Transkript

1

2 DISPOZIČNÍ ŘEŠENÍ BYTU - finální varianta POZN.: Všechny radiátory přetřít bílou barvou. otevřené police hl. 400 mikrovlnka volně stojící radiátor radiátor rostlina v nižším květináči/truhlíku pečící trouba otevřená police ze strany linky indukční deska, nad ní digestoř OSTRŮVEK - pouze spodní skříňky 3x Vega (Lucis) Ø 105 mm nástropní přisazené otevřená police ze strany sedačky sedací souprava Domingo (Böhm) 2600 x 970(1650) mm potah textil Aquaclean Mystic 69 konferenční stolek 1200x600 mm, v 450 mm 2x Vega (Lucis) Ø 105 mm závěsné dřez nerez LED podsvícení horní skříňky lednička vysoká skříňky a police výsuvy (využ.rohu) 3x Vega (Lucis) Ø 105 mm závěsné jídelní stůl na zakázku 900x1300(1900), v 750 mm dekor dub Aragon přírodní nástěnné hodiny systémové posuvné dveře do pouzdra Sapeli šířka průchodu 1100mm polička - šampony, mýdla police na čisté ručníky,.. stoupačka pračka, nad ní sušička VANA EVIA 160-L (Sapho) zrcadlo přes celou stěnu osvětlení u zrcadla: 2x LED pásek deska pod umyvadlo lamino FUN 0077 SG Graphite Grey 3 háčky na oblečení/ručníky skříň hl. 600mm, nastavitelná výška polic bodovky ve sníženém podhledu podlaha dlažba Monocibec Olive Modern 300x600 nástropní svítidlo Zero (Lucis) Ø415 nika hl.100 mm sprch. vanička AURA 800x800x40 mm radiátor-žebřík na ručníky zarážka dveří přizdívka hl.180mm, v 1200 mm závěsná polička výsuvná 2. postel výsuvná 2. postel solitérní skříně/police hl. 250 mm; možno závěsné šatní skříň hl. 550 mm viz. pozn. 1 šatní skříň+úložné prostory hl. 600 mm posuvné dveře nástropní svítidlo podlaha vinyl dřevodekor pracovní stůl výsuvný kontejner pod stolem stolní lampa pracovní stůl výsuvný kontejner pod stolem stolní lampa radiátor radiátor rostlina ve vysokém květináči TV úhlopříčka 120 mm TV stěna dolní skříňky TV stěna horní skříňky podlaha vinyl Expona 5950 Scandinavian Country Plank vestavěná skříň hl. 250 mm LED pásek na senzor ve skříni vestavěná skříň hl. 600 mm zrcadlo/obklad dřevodekor/tapeta LED pásek na senzor ve skříni šatní skříň - součástí uvnitř je sezení závěsná polička nástropní svítidlo podlaha vinyl dřevodekor nižší skříňky+police hl. 250 mm (např. do výšky 1100 mm) vestavěná skříň hl. 550 a 350 mm nástropní svítidlo podlaha vinyl dřevodekor obraz/fotoobraz/tapeta/prázdný rám spíž nástropní svítidlo podlaha vinyl dřevodekor zrcadlo na stěně věšák na klíče věšáky na kabáty radiátor rostlina v podélném květináči na okně noční stolek stolní lampa snížený podhled s napínanou translucentní folií 130x130cm - LED osvětlení okraje stolní lampa noční stolek

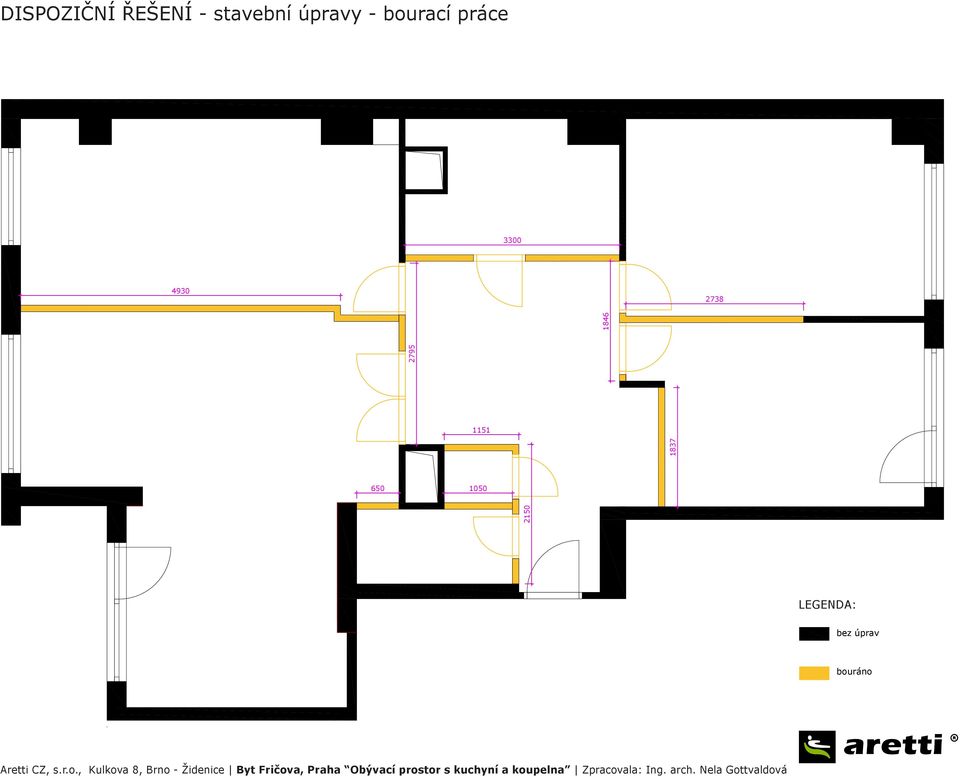

3 DISPOZIČNÍ ŘEŠENÍ - stavební úpravy - bourací práce LEGENDA: zásuvka bez úprav vypínač jednoduchý bouráno dvojvypínač nově vyzděno

4 DISPOZIČNÍ ŘEŠENÍ - stavební úpravy - nové zdivo LEGENDA: zásuvka bez úprav bez úprav vypínač jednoduchý bouráno nově vyzděno dvojvypínač nově vyzděno

5 DISPOZIČNÍ ŘEŠENÍ - stavební úpravy - soutisk bouraných a nových stěn zásuvka bez úprav bez úprav vypínač jednoduchý bouráno nově vyzděno dvojvypínač nově vyzděno LEGENDA: zásuvka bez úprav vypínač jednoduchý bouráno dvojvypínač nově vyzděno

6 NÁVRH INTERIÉRU Koupelna v přírodních tónech finální verze Zpracovala: Ing. arch. Nela Gottvaldová - Aretti CZ, s.r.o Kulkova 8, Brno - Židenice Tel: , brno@aretti.cz www. zakazkoveinteriery.cz

7 KOUPELNA - PŮDORYS police na čisté ručníky,.. stoupačka zrcadlo přes celou stěnu osvětlení u zrcadla: LED pásky deska pod umyv. lamino Fundermax tm.šedá pod umyvadlem zásuv dekor karibs.ořech přír. podlaha dlažba Monocibec Olive Modern 300x600 nika hl.100 mm sprch. vanička AURA 800x800x40 mm polička - šampony, mýdla VANA EVIA 160-L (Sapho) 3 háčky na oblečení/ručníky nástropní svítidlo Zero (Lucis) Ø415 zarážka dveří radiátor-žebřík na ručníky přizdívka hl.180mm, v 1200 mm

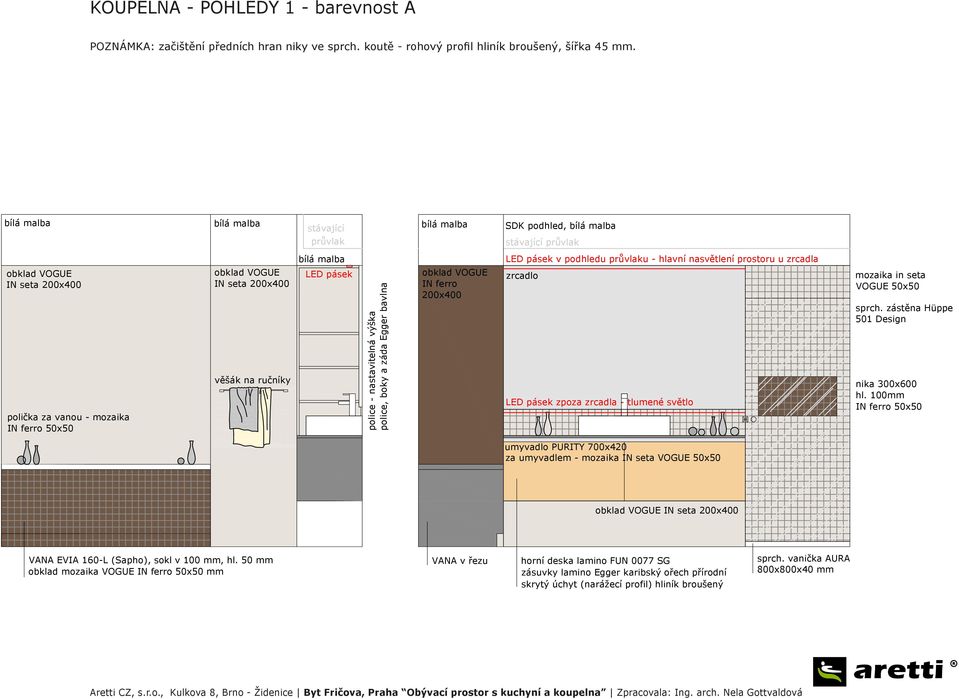

8 KOUPELNA - POHLEDY 1 - barevnost A POZNÁMKA: začištění předních hran niky ve sprch. koutě - rohový profil hliník broušený, šířka 45 mm. stávající průvlak SDK podhled, stávající průvlak obklad VOGUE IN seta 200x400 polička za vanou - mozaika IN ferro 50x50 obklad VOGUE IN seta 200x400 věšák na ručníky LED pásek police - nastavitelná výška police, boky a záda Egger bavlna obklad VOGUE IN ferro 200x400 LED pásek v podhledu průvlaku - hlavní nasvětlení prostoru u zrcadla zrcadlo LED pásek zpoza zrcadla - tlumené světlo mozaika in seta VOGUE 50x50 sprch. zástěna Hüppe 501 Design nika 300x600 hl. 100mm IN ferro 50x50 umyvadlo PURITY 700x420 za umyvadlem - mozaika IN seta VOGUE 50x50 obklad VOGUE IN seta 200x400 VANA EVIA 160-L (Sapho), sokl v 100 mm, hl. 50 mm obklad mozaika VOGUE IN ferro 50x50 mm VANA v řezu horní deska lamino FUN 0077 SG zásuvky lamino Egger karibský ořech přírodní skrytý úchyt (narážecí profil) hliník broušený sprch. vanička AURA 800x800x40 mm stávající průvlak obklad obklad VOGUE obklad VOGUE IN seta 200x400 obklad VOGUE IN seta 200x400 obklad VOGUE IN ferro 200x400

9 KOUPELNA - POHLEDY 1 - barevnost B POZNÁMKA: začištění předních hran niky ve sprch. koutě - rohový profil hliník broušený, šířka 45 mm. stávající průvlak SDK podhled, stávající průvlak obklad VOGUE IN seta 200x400 polička za vanou - mozaika IN ferro 50x50 obklad VOGUE IN seta 200x400 věšák na ručníky LED pásek police - nastavitelná výška police, boky a záda Egger bavlna obklad VOGUE IN ferro 200x400 LED pásek v podhledu průvlaku - hlavní nasvětlení prostoru u zrcadla zrcadlo LED pásek zpoza zrcadla - tlumené světlo mozaika IN seta VOGUE 50x50 sprch. zástěna Hüppe 501 Design nika 300x600 hl. 100mm IN ferro 50x50 umyvadlo PURITY 700x420 za umyvadlem - mozaika IN 20 VOGUE 50x50 obklad VOGUE IN seta 200x400 VANA EVIA 160-L (Sapho), sokl v 100 mm, hl. 50 mm obklad mozaika VOGUE IN ferro 50x50 mm VANA v řezu horní deska lamino FUN 0077 SG zásuvky lamino FUN 0075 SG skrytý úchyt (narážecí profil) hliník broušený sprch. vanička AURA 800x800x40 mm stávající průvlak obklad obklad VOGUE obklad VOGUE IN seta 200x400 obklad VOGUE IN seta 200x400 obklad VOGUE IN ferro 200x400

10 polička za vanou - mozaika IN ferro 50x50 KOUPELNA - POHLEDY 2 - barevnost A police - n police, b LED pásek zpoza zrcadla - tlumené světlo umyvadlo PURITY 700x420 za umyvadlem - mozaika IN seta VOGUE 50x50 hl. 100m IN ferro obklad VOGUE IN seta 200x400 VANA EVIA 160-L (Sapho), sokl v 100 mm, hl. 50 mm obklad mozaika VOGUE IN ferro 50x50 mm VANA v řezu horní deska lamino FUN 0077 SG zásuvky lamino Egger karibský ořech přírodní skrytý úchyt (narážecí profil) hliník broušený sprch. vanička AURA 800x800x40 mm stávající průvlak obklad VOGUE IN seta 200x400 obklad VOGUE IN seta 200x400 obklad VOGUE IN ferro 200x400 sprch. zástěna Hüppe 501 Design obklad VOGUE IN seta 200x400 radiátor Melody Swing (ISAN) 1210 x 600 mm WC PURITY přizdívka hl.180mm, v 1200 mm obklad VOGUE IN seta 200x400 přizdívka hl.180mm, v 1200 mm obklad VOGUE IN seta 200x400 dveře a zárubně Sapeli CPL laminát slonová kost U113/ST2 obklad VOGUE IN ferro 200x400 (i na pilíř s věšáky) 3x věšák WZ-K chrom (Kili) stoupačka před rovinou řezu přizdívka hl.110mm (nebo dle reál.velikosti stoupačky, aby vana se stoupačkou lícovala) sprch. vanička AURA 800x800x40 mm VANA EVIA 160-L (Sapho), sokl v 100 mm, hl. 50 mm obklad mozaika VOGUE IN ferro 50x50 mm

11 KOUPELNA - výkres elektroinstalací 1850 osvětlení u zrcadla: 2x LED pásek spínač skrytý - pod zrcadlem na střed stěny nika hl.100 mm nástropní svítidlo Zero (Lucis) Ø LEGENDA: zásuvka bez úprav bez úprav vypínač jednoduchý bouráno nově vyzděno 1 dvojvypínač nově vyzděno

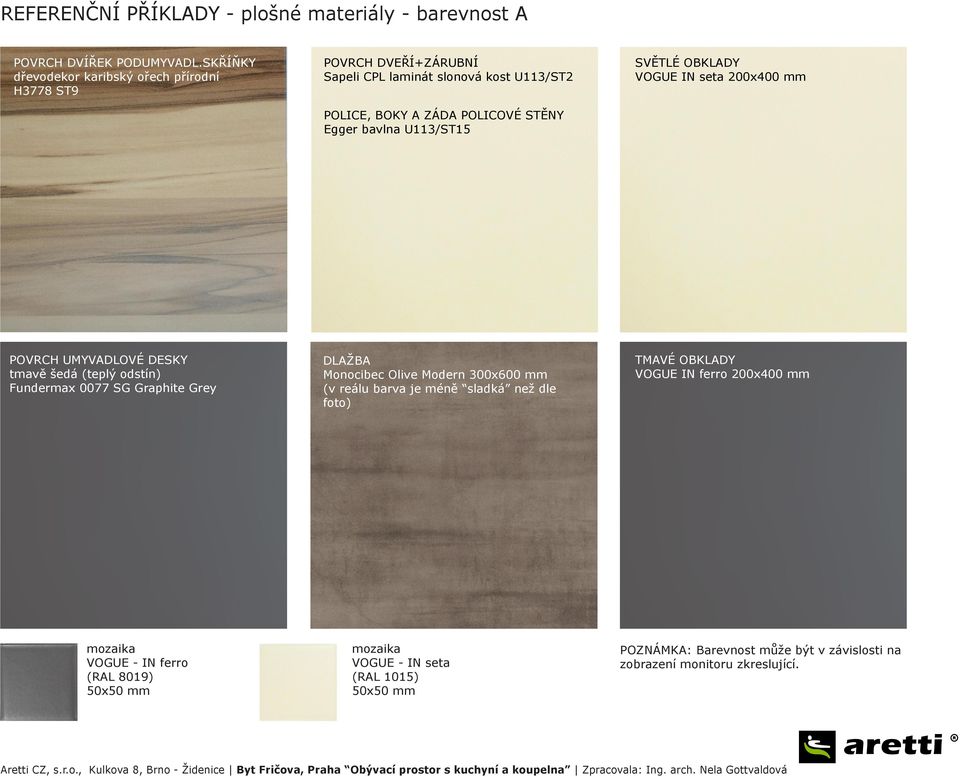

12 REFERENČNÍ PŘÍKLADY - plošné materiály - barevnost A POVRCH DVÍŘEK PODUMYVADL.SKŘÍŇKY dřevodekor karibský ořech přírodní H3778 ST9 POVRCH DVEŘÍ+ZÁRUBNÍ Sapeli CPL laminát slonová kost U113/ST2 POLICE, BOKY A ZÁDA POLICOVÉ STĚNY Egger bavlna U113/ST15 SVĚTLÉ OBKLADY VOGUE IN seta 200x400 mm POVRCH UMYVADLOVÉ DESKY tmavě šedá (teplý odstín) Fundermax 0077 SG Graphite Grey DLAŽBA Monocibec Olive Modern 300x600 mm (v reálu barva je méně sladká než dle foto) TMAVÉ OBKLADY VOGUE IN ferro 200x400 mm mozaika VOGUE - IN ferro (RAL 8019) 50x50 mm mozaika VOGUE - IN seta (RAL 1015) 50x50 mm POZNÁMKA: Barevnost může být v závislosti na zobrazení monitoru zkreslující.

13 REFERENČNÍ PŘÍKLADY - plošné materiály - barevnost B POVRCH DVÍŘEK PODUMYVADL. SKŘÍŇKY lamino šedá (teplý odstín) Fundermax 0075 SG Dark Grey (v barvě odstínu mozaiky IN grigio) POVRCH DVEŘÍ+ZÁRUBNÍ Sapeli CPL laminát slonová kost U113/ST2 BOKY A ZÁDA POLICOVÉ STĚNY Egger bavlna U113/ST15 SVĚTLÉ OBKLADY VOGUE IN seta 200x400 mm POVRCH UMYVADLOVÉ DESKY tmavě šedá (teplý odstín) Fundermax 0077 SG Graphite Grey DLAŽBA Monocibec Olive Modern 300x600 mm (v reálu barva je méně sladká než dle foto) TMAVÉ OBKLADY VOGUE IN ferro 200x400 mm mozaika VOGUE IN ferro (RAL 8019) 50x50 mm mozaika VOGUE IN grigio (RAL 7006) 50x50 mm mozaika VOGUE IN argento (RAL 7044) 50x50 mm POZNÁMKA: Barevnost může být v závislosti na zobrazení monitoru zkreslující.

14 REFERENČNÍ PŘÍKLADY - mozaiky jednobarevná mozaika VOGUE - IN seta (RAL 1015) 50x50 mm jednobarevná mozaika VOGUE - IN ferro (RAL 8019) 50x50 mm mozaika mix VOGUE M IN 20 IN argento 33% IN grigio 33% IN ferro 33%

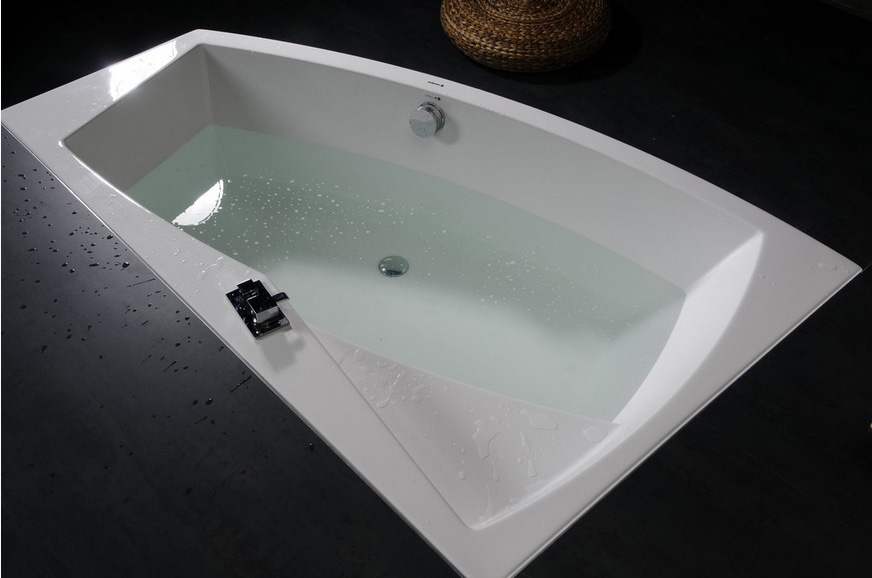

15 REFERENČNÍ PŘÍKLADY - rohová vana EVIA 160 L asymetrická vana s podstavcem 160 x 100 x 47 cm, levá, bílá (11611) materiál: 100% akrylát objem vany 240 litrů

16 REFERENČNÍ PŘÍKLADY - sprchový kout: vanička a zástěna varianty otvírání zástěny: otevíravá obě křídla otevíravé pouze 1 křídlo Zástěna 501 Design 4-úhelník (Hüppe) půdorysný rozměr 800x800, výška 1900 nebo 2000 mm vanička AURA materiál litý mramor 800x800 mm, výška 40 mm

17 REFERENČNÍ PŘÍKLADY - osvětlení a sanitární keramika Zero (Lucis) sklo bílé satén opál mat, prům. 415 mm řada PURITY (GSI) umyvadlo 70 x 42 x 15 cm alternativa ve stejném provedení: 60 x 42 x 15 cm řada PURITY (GSI) WC 55,5 x 35 cm

18 REFERENČNÍ PŘÍKLADY - vodovodní baterie - série Mastermax MASTERMAX stojánková umyvadlová baterie MASTERMAX tříprvková baterie na okraj vany MASTERMAX sprchový sloup s ruční sprchou a sprch. hlavicí MASTERMAX sprchový sloup s ruční sprchou a sprch. hlavicí

19 REFERENČNÍ PŘÍKLADY - topný žebřík a doplňky POZNÁMKA: tepelný výkon (t.v.) pro Vaši koupelnu by se měl pohybovat v rozmezí 464 W W. věšák na ručníky WZ-K chrom (Kili) tlačítko podomítkové splach. nádržky GEBERIT Bolero - pergamon Před realizací prověřit barevnost na fyz. vzorku vzhledem k obkladu. Pokud se nehodí, dát tlačítko s povrchem chrom. věšák na ručníky STRONG (Sapho), š 450 mm, chrom Melody Swing (ISAN) 600x1210, t.v.690w, povrch tmavě šedá s nádechem do béžova - S20 (84) bezbarvý lak

20 VIZUALIZACE - koupelna

21 VIZUALIZACE - koupelna

22 VIZUALIZACE - koupelna

23 VIZUALIZACE - koupelna

24 PŘEHLED - SPECIFIKACE MATERIÁLŮ A PRODUKTŮ VANA 160x100x47cm-leva-bila SPRCHOVÁ VANIČKA 4cm SPRCHOVÁ ZÁSTĚNA TOPNÝ ŽEBŘÍK UMYVADLO + WC ŘADA PURITY: VODOVODNÍ BATERIE ŘADA MASTERMAX: SVÍTIDLA SPLACHOVACÍ TLAČÍTKA DOPLŇKY

25 NÁVRH INTERIÉRU Obývací pokoj s kuchyní v přírodních tónech finální verze Zpracovala: Ing. arch. Nela Gottvaldová - Aretti CZ, s.r.o Kulkova 8, Brno - Židenice Tel: , brno@aretti.cz www. zakazkoveinteriery.cz

26 OP+KK PŮDORYS POZN.: Všechny radiátory přetřít bílou barvou. otevřené police hl. 400 mikrovlnka volně stojící indukční deska, nad ní digestoř horní skříňky dřez nerez LED podsvícení lednička vysoká skříňky a police výsuvy (využ.rohu) radiátor radiátor rostlina v nižším květináči/truhlíku pečící trouba otevřená police ze strany linky OSTRŮVEK - pouze spodní skříňky 3x Vega (Lucis) Ø 105 mm nástropní přisazené otevřená police ze strany sedačky sedací souprava Domingo (Böhm) 2600 x 970(1650) mm potah textil Aquaclean Mystic 69 konferenční stolek 1200x600 mm, v 450 mm 2x Vega (Lucis) Ø 105 mm závěsné nástěnné hodiny 3x Vega (Lucis) Ø 105 mm závěsné jídelní stůl na zakázku 900x1300(1900), v 750 mm dekor dub Aragon přírodní systémové posuvné dveře do pouzdra Sapeli šířka průchodu 1100mm podlaha vinyl Expona 5950 Scandinavian Country Plank rostlina ve vysokém květináči TV stěna dolní skříňky TV úhlopříčka 120 mm TV stěna horní skříňky

27 POHLED NA TV STĚNU POZNÁMKA: Materiál korpusu a dvířek lamino světlé (Egger bavlna U113/ST15) a lamino tmavě šedé (Egger U741 ST9). Zástěna za TV lamino mramor mramor Amalvi hnědý (Egger F 211 ST9). dveře a zárubně Sapeli CPL laminát slonová kost U113/ST2 dveře a zárubně Sapeli CPL laminát slonová kost U113/ST x výklop korpus tm. šedý (Egger) hl.200 mm 2x posuvná dvířka přes 3 police (dvířka jsou v 1 rovině) korpus tm.šedý (Egger) hl.200 mm LED podsvícení otevřené police za dvířky hl.360 mm 1200 mm horní deska - lamino tm. šedé (Egger) otevřené police za dvířky tm. šedá (Egger) hl.200 mm zástěna za TV lamino dekor mramor Amalvi hnědý (Egger) 2x posuv. dvířka přes 3 police - lamino bavlna (Egger), dvířka jsou v 1 rovině korpus tm. šedý (Egger) hl.360 mm

28 OSTRŮVEK KUCHYŇSKÉ LINKY, V POZADÍ TV STĚNA POZNÁMKA: Materiál korpusu a dvířek lamino světlé (Egger bavlna U113/ST15) a lamino tmavě šedé (Egger U741 ST9). Zástěna za TV a pracovní deska linky lamino mramor mramor Amalvi hnědý (Egger F 211 ST9). 2x závěsné svítidlo Vega (Lucis) Ø 105 mm nad konf. stolkem stropní přisazená svítidla Vega (Lucis) Ø 105 mm nad ostrůvkem dveře a zárubně Sapeli CPL laminát slonová kost U113/ST2 dveře a zárubně Sapeli CPL laminát slonová kost U113/ST2 dál v prostoru: TV stěna čelo lamino (otevřená police hl. 250 ze strany od sedačky) otevřená police hl. 250 výsuvy za dvířky hl. 830 výsuvy za dvířky hl. 830 dveře spíž dveře ložnice 3x výsuv s drátěným programem hl fixní díl kvůli radiátoru - police jdou až do rohu 134

29 OP+KK POHLED K OKNŮM POZNÁMKA: Materiál korpusu a dvířek lamino světlé (Egger bavlna U113/ST15) a lamino tmavě šedé (Egger U741 ST9). Zástěna za TV a pracovní deska linky lamino mramor mramor Amalvi hnědý (Egger F 211 ST9). Radiátory přetřít bílou barvou x závěsné svítidlo Vega (Lucis) Ø 105 mm nad konf. stolkem radiátory - stávající přetřít bílou barvou stropní přisazená svítidla Vega (Lucis) Ø 105 mm radiátory - stávající přetřít bílou barvou stávající průvlak SDK podhled konf.stolek na zakázku 1200x600 mm, v 450 mm dekor dub Aragon přírodní sedací souprava Domingo (Böhm) 2600 x 970(1650) mm potah textil Aquaclean Mystic 69

30 POHLED NA KUCHYŇSKOU LINKU - var. A - tmavá zástěna POZNÁMKA: Materiál korpusu a dvířek lamino světlé (Egger bavlna U113/ST15) a lamino tmavě šedé (Egger U741 ST9). Pracovní deska linky lamino mramor mramor Amalvi hnědý (Egger F 211 ST9). Zástěna kuchyňské linky sklo lesk tmavě šedé (v barvě tmavých skříněk) stávající průvlak SDK čelo hl. 400 (kvůli oknu) dvojvýklop hl. 400 otevřená police hl. 400 mikrovlnka volně stojící otevřená police hl. 400 otevřená police hl. 400 výsuv hl. 400 SDK čelo po skříňky (hl. 600) dvojvýklop hl. 200 police za dvířkem hl. 200 police za dvířkem hl. 200 bodové osvětlení kuchyňská zástěna 3x výsuv hl x zásuvka hl. 600 digestoř indukční deska úchytky David dvojvýklop hl. 350 otevírání bezúchytkové - narážecí profil LED podsvícení dřez nerez např. Franke Neptun NEX myčka dvojvýklop hl. 350 baterie Mixona za dvířky prostor pod dřezem a odpadkový koš se sorterem, hl. 600 dvojvýklop hl. 600 lednice vestavná mrazák dvojvýklop hl x otevřená police hl. 200 police za dvířky hl. 200 úložné boxy či výsuvy za dvířkem hl. 600 výsuvy za dvířkem hl. 600 výsuvy za dvířkem hl výšky budou upřesněny dle výběru typu lednice (lícování linky s výškou dveří lednice-mrazák) max. hloubka 200 kvůli nosnému pilíři max. hloubka 200 kvůli nosnému pilíři

31 OSTRŮVEK, JÍDELNÍ STŮL, V POZADÍ KUCHYŇSKÁ LINKA - var. A - tmavá zástěna POZNÁMKA: Materiál korpusu a dvířek lamino světlé (Egger bavlna U113/ST15) a lamino tmavě šedé (Egger U741 ST9). Pracovní deska linky lamino mramor mramor Amalvi hnědý (Egger F 211 ST9). Zástěna kuchyňské linky sklo (lesk) tmavě šedé (v barvě tmavých skříněk). stropní přisazená svítidla Vega (Lucis) Ø 105 mm závěsná svítidla Vega (Lucis) Ø 105 mm závěsná svítidla Vega (Lucis) Ø 105 mm sedací souprava Domingo (Böhm) 2600 x 970(1650) mm potah textil Aquaclean Mystic 69 konf.stolek na zakázku 1200x600 mm, v 450 mm dekor dub Aragon přírodní jídelní stůl na zakázku 900x1300(1900), v 750 mm dekor dub Aragon přírodní renovované židle TON mořidlo v hnědé dle prac. desky, transparent lak

32 POHLED NA KUCHYŇSKOU LINKU - var. B - světlá zástěna POZNÁMKA 1: Materiál korpusu a dvířek lamino světlé (Egger bavlna U113/ST15) a lamino tmavě šedé (Egger U741 ST9). Pracovní deska linky lamino mramor mramor Amalvi hnědý (Egger F 211 ST9). Zástěna kuchyňské linky sklo bílé lesk, skříňky bílé - lamino bílé premium W1000 ST9 (Egger). POZNÁMKA 2: Mikrovlnnou troubu jsme navrhli volně stojící v polici, je však možné polici zrušit a mikrovlnku zabudovat stávající průvlak SDK čelo hl. 400 (kvůli oknu) dvojvýklop hl. 400 otevřená police hl. 400 mikrovlnka volně stojící otevřená police hl. 400 otevřená police hl. 400 výsuv hl. 400 SDK čelo po skříňky (hl. 600) dvojvýklop hl. 200 police za dvířkem hl. 200 police za dvířkem hl. 200 bodové osvětlení kuchyňská zástěna 3x výsuv hl x zásuvka hl. 600 digestoř indukční deska úchytky David dvojvýklop hl. 350 otevírání bezúchytkové - narážecí profil LED podsvícení dřez nerez např. Franke Neptun NEX myčka dvojvýklop hl. 350 baterie Mixona za dvířky prostor pod dřezem a odpadkový koš se sorterem, hl. 600 dvojvýklop hl. 600 lednice vestavná mrazák dvojvýklop hl x otevřená police hl. 200 police za dvířky hl. 200 úložné boxy či výsuvy za dvířkem hl. 600 výsuvy za dvířkem hl. 600 výsuvy za dvířkem hl výšky budou upřesněny dle výběru typu lednice (lícování linky s výškou dveří lednice-mrazák) max. hloubka 200 kvůli nosnému pilíři max. hloubka 200 kvůli nosnému pilíři

33 OSTRŮVEK, JÍDELNÍ STŮL, V POZADÍ KUCHYŇSKÁ LINKA - var. B - světlá zástěna POZNÁMKA: Materiál korpusu a dvířek lamino světlé (Egger bavlna U113/ST15) a lamino tmavě šedé (Egger U741 ST9). Pracovní deska linky lamino mramor mramor Amalvi hnědý (Egger F 211 ST9). Zástěna kuchyňské linky sklo bílé lesk, skříňky bílé - lamino bílé premium W1000 ST9 (Egger). Jídelní stůl a konferenční stolek dub Aragon přírodní H1372 ST22 (Egger). stropní přisazená svítidla Vega (Lucis) Ø 105 mm závěsná svítidla Vega (Lucis) Ø 105 mm závěsná svítidla Vega (Lucis) Ø 105 mm sedací souprava Domingo (Böhm) 2600 x 970(1650) mm potah textil Aquaclean Mystic 69 konf.stolek na zakázku 1200x600 mm, v 450 mm dekor dub Aragon přírodní jídelní stůl na zakázku 900x1300(1900), v 750 mm dekor dub Aragon přírodní renovované židle TON mořidlo v hnědé dle prac. desky, transparent lak

34 OP+KK POHLED k jídelnímu stolu POZNÁMKA: Materiál korpusu a dvířek lamino světlé (Egger bavlna U113/ST15) a lamino tmavě šedé (Egger U741 ST9). Pracovní deska linky lamino mramor mramor Amalvi hnědý (Egger F 211 ST9). Jídelní stůl dub Aragon přírodní H1372 ST22 (Egger). nástěnné hodiny Nomon OJ tm. šedé Ø50 cm (případně v barvě ostatních doplňků v interiéru) závěsná svítidla Vega (Lucis) Ø 105 mm renovované židle TON mořidlo v hnědé dle prac. desky, transparent lak jídelní stůl na zakázku 900x1300(1900), v 750 mm dekor dub Aragon přírodní POSUVNÉ DVEŘE systémové Sapeli sklo pískované sapelux, do pouzdra Standart zárubeň CPL laminát slonová kost U113/ST2

35 OP+KK - zakázkový jídelní stůl a konferenční stolek POZNÁMKA: Materiál stolu i konferenčního stolku dub Aragon přírodní H1372 ST22 (Egger)

36 OP+KK - výkres elektroinstalací zásuvka v polici pro mikrovlnku bodová světla digestoře 4 LED podsvícení vypínač zespod horní skříňky zásuvka u země, svisle lícuje vypínači ,2,3 pohlídat bezkoliznost s výsuvy linky! x Vega (Lucis) Ø 105 mm nástropní přisazené x Vega (Lucis) Ø 105 mm závěsné LEGENDA: 2x Vega (Lucis) Ø 105 mm závěsné - na střed nad konf. stolek zásuvka vypínač jednoduchý bez úprav 1 zásuvka bouráno pod spodní skříňkou, volně přístupná (mimo skříňku) bez úprav nově vyzděno ,2,3 zásuvka u země, svisle lícuje s vypínači dvojvypínač zásuvky ve spod. skříňkách nově vyzděno LED podsvícení pod hor.skříňkou počet - upřesnit dle počtu spotřebičů 1,3 vypínač zespod horní skříňky

37 REFERENČNÍ PŘÍKLADY - plošné materiály POZNÁMKA: Barevnost může být v závislosti na zobrazení monitoru zkreslující. Rádi ukážeme před objednávkou realizace linky na fyzických vzorcích. PRACOVNÍ DESKA : Mramor Amalvi hnědý - příjemně matný, na omak sametový, textura realistická, barevnost působí teple. SKŘÍŇKY - SVĚTLÉ PLOCHY : Bavlna velmi světlý teplejší žluto-béžový odstín. Alternativa vanilka (více nádech do žluta) nebo písková (mírně tmavší, světlá béžová, bílá káva). Všechny povrch mat, vanilka může být i v lesku, vzhledem k údržbě (otisky) doporučujeme spíše mat. SKŘÍŇKY - TMAVÉ PLOCHY : Tmavě šedá (Egger U741 ST9) povrch (lesk x mat) stejný jako u světlých skříněk. PRAC. DESKA: mramor Amalvi hnědý (Egger) F 211 ST9 TMAVÉ SKŘÍŇKY A POLICE: U741 ST9 (Egger) SVĚTLÉ SKŘÍŇKY: bavlna U113/ST15 (Egger) POVRCH DVEŘÍ+ZÁRUBNÍ Sapeli CPL laminát slonová kost U113/ST2 V reálu je barevnost dřevodekoru podlahy a jídelního stolu velmi blízká a hodí se k sobě dřevodekor jídelní stůl, příp. konf. stolek - dub Aragon přírodní H1372 ST22 (Egger) Expona 5950 Scandinavian Country Plank (152 x 914 mm) - velmi realistická struktura povrchu dřeva

38 REFERENČNÍ PŘÍKLADY PRODUKTŮ - dřez, baterie a drátěný program úchytka David (Tulip) š 328 mm FRANKE Neptun - NEX 611 nerez, 860x510 mm (v rámci řady jsou i další rozměrové varianty, s/bez odkap.) Mixona (Sapho) chrom, výška 210 mm, bez spršky referenční foto výsuvných polic a drátěných košů: - možno s připevněným výsuvným dvířkem nebo otevíravé dvířko s vysouváním jednotlivých polic - obě varianty možné s drátěným nebo pevným dnem - pohyb pomocí kvalitních výsuvů Blum s měkkým dojezdem

39 REFERENČNÍ PŘÍKLADY PRODUKTŮ - kuchyňské spotřebiče indukční varná deska EH 631BE18E (Siemens) - černá digestoř Stilo SP (Faber) - nerez š 60 cm vestavná trouba HB 32GB540S (Siemens) černá/nerez. Kromě vynikajícího poměru cena/výkon se jedná o typ s dětskou pojistou a teplotou skla dvířek max. 40 C. vestavná myčka 60 cm SMV40D40EU Silence (Bosch) vestavná lednice KIV 34A21FF (Bosch)

40 REFERENČNÍ PŘÍKLADY PRODUKTŮ - jídelní stůl a židle, nástěnné hodiny Nomon OJ 50 cm černá nebo grafitová barva dub Aragon přírodní H1372 ST22 (Egger) ROZKLÁDACÍ JÍDELNÍ STŮL NA ZAKÁZKU - dřevodekor dub Aragon přírodní H1372 ST22 (Egger) RENOVACE STÁVAJÍCÍCH ŽIDLÍ (jedná se o židle TON) - přebroušení, mořidlo v některém z tmavě hnědých odstínů prac. desky linky, lak transparent vysoký lesk.

41 REFERENČNÍ PŘÍKLADY PRODUKTŮ - sedací souprava a konf. stolek Domingo (Böhm Jihlava) detail materiálu potahu AquaClean mystic 69 dub Aragon přírodní H1372 ST22 (Egger) konf. stolek na zakázku - tvar dle ref. foto, materiál - dub Aragon přírodní H1372 ST22 (Egger) nebo tmavě šedý jako police U741 ST9 (Egger)

42 REFERENČNÍ PŘÍKLADY PRODUKTŮ - závěsná a nástropní svítidla Vega (Lucis) IP 20 sklo bílé satén opál mat, prům. 110 mm Vega (Lucis) sklo bílé satén opál mat, prům. 110 mm

43 VIZUALIZACE - TV zóna a kuchyňská linka

44 VIZUALIZACE - kuchyňská linka

45 VIZUALIZACE - pohled od TV zóny k jídelnímu stolu a dveřím

46 VIZUALIZACE - pohled od TV zóny k lince a jídelnímu stolu

47 VIZUALIZACE - TV zóna a kuchyňská linka - barevnost linky var. A

48 VIZUALIZACE - TV zóna a kuchyňská linka - barevnost linky var. B

49 PŘEHLED - SPECIFIKACE MATERIÁLŮ A PRODUKTŮ VINYLOVÉ PODLAHY KUCHYŇSKÉ SPOTŘEBIČE chlazen%c3%ad/chladni%c4%8dky-a-kombinace/chladni%c4%8dky-akombinace-v%c3%bdpis/kiv34a21ff.html?source=search DŘEZY html NÁBYTKOVÉ ÚCHYTKY STŮL JÍDELNÍ milano-160/ ŽIDLE JÍDELNÍ bumerango-a-9020/ kinga-3/ g43p1607 SEDACÍ SOUPRAVY SVÍTIDLA NÁSTĚNNÉ HODINY

50 POZNÁMKY
