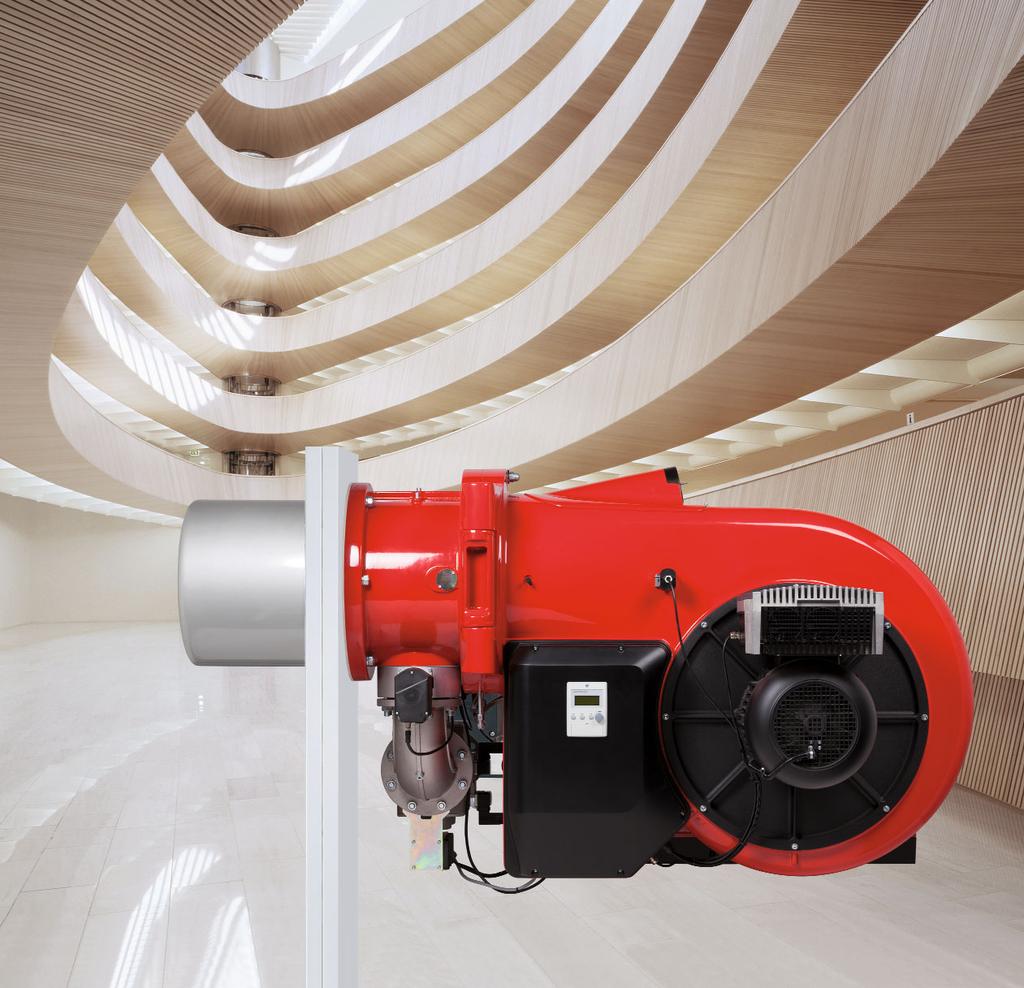

1 produkt Informace o olejových, plynových a dvoupalivových hořácích WM 50 pro olej, plyn a dvě paliva Hořáky monarch WM 50 ( kw) Výkonné a univerzální

2 Tradice a pokrok: nový monarch Značka monarch je více než 50 let symbolem výkonu a kvality v oboru konstrukce hořáků Již přes pět desetiletí se používají hořáky Weishaupt typové řady monarch na nejrůznějších zdrojích tepla, na průmyslových zařízeních a mají vynikající pověst spojenou se jménem zakladatele firmy Weishaupt. Nový monarch je potvrzením této úspěšné série. Nejmodernější technika ve spojení s kompaktním způsobem konstrukce dávají tomuto výkonnému hořáku schopnost univerzálního nasazení.

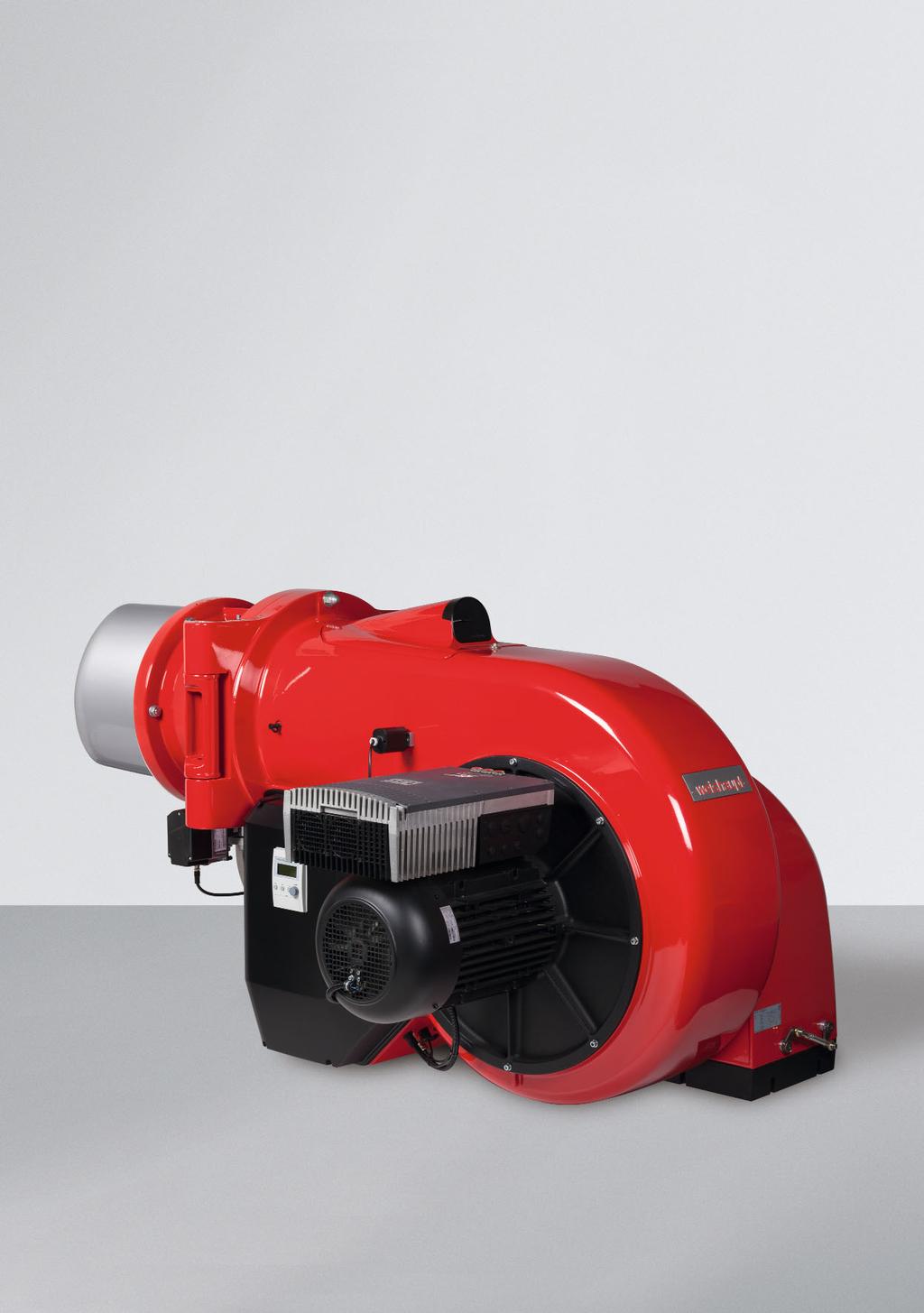

3 Digitální. Kompaktní. Silný. Digitální management spalování činí provoz hořáku úsporný a bezpečný. Obsluha je nepředstavitelně jednoduchá. Aerodynamický tvar tělesa s příznivým obtékáním a speciální vedení vzduchu umožňují vysoký výkon při kompaktních rozměrech. Díky nově navržené ventilátorové jednotce nabízí nové hořáky monarch více výkonu v kompaktním monoblokovém tělese.

4 Digitální Digitální management hořáku znamená: optimálni hodnoty spalování, vždy obnovitelné hodnoty nastavení a snadnou manipulaci. Olejové, plynové a dvoupalivové hořáky Weishaupt WM 50 jsou sériově vybaveny elektronicky sdruženým ovládáním a digitálním managementem hořáku. Právě moderní technika spalování vyžaduje přesné a stále obnovitelné dávkování paliva a vzduchu ke spalování. Pouze tak je možné dlouhodobě zajistit optimální hodnoty spalování. Jednoduchá obsluha Nastavení funkcí hořáku se provádí na displeji ovládací jednotky. Ta je propojena BUS systémem s managerem hořáku. Hořák lze tak nastavit s komfortem pro uživatele. Flexibilní možnosti komunikace Zabudované rozhraní umožňuje další předání všech důležitých informací a ovládacích povelů na nadřazené řídící systémy. Při potřebě lze pomocí modemu zavést telefonní spojení pro dálkovou obsluhu, kontrolu a diagnózu. BUS komunikace s cizími systémy a řídící technikou automatizace budov Pro případ, že data hořáku a systémů topení jsou vyměňována s ovládáním SPS, nebo je hořák zapojen do zařízení automatizace budov, jsou zde pomocí E-brány nebo Mod-brány k dispozici různé BUS systémy. Pro úroveň řízení a managementu nabízí Weishaupt aktuální software Pro Graf NT, přizpůsobitelný každému požadavku. Více výhod s novou technikou Digitální management spalování činí provoz hořáku komfortním a bezpečným. Nejdůležitější výhody: Nejsou nutná přídavná ovládací zařízení pro hořák, ovládání přebírá manager hořáku. Nezbytné jsou jen externí jistič pro motor hořáku a externí pojistka ovládání. Nižší výdaje na instalaci: každý hořák je ve výrobním závodě odzkoušen a vyexpedován jako kompletní jednotka. Uvedení do provozu a servisní činnost vyžaduje méně času. Základní parametrování hořáku je provedeno již ve výrobním závodě. Přizpůsobení poměrům zařízení a seřízení na emise se provádí přes menu programu k uvedení do provozu manageru hořáku. Všeobecný systémový přehled Digitální management hořáku W-FM 100 W-FM 200 Jednopalivový provoz l l Dvoupalivový provoz l l Manager hořáku pro trvalý provoz l l Regulace otáček možná l O 2 -regulace možná l Manager hořáku pro kombinovanou O 2 /CO-regulaci Čidlo plamene pro přerušovaný provoz ION/QRI/QRB/QRA ION/QRI/QRB/QRA Čidlo plamene pro trvalý provoz ION/QRI/QRA 73 ION/QRI/QRA 73 Elektronicky sdružené servopohony (max.) 4 kusy 6 kusů Kontrola těsnosti plynových ventilů l l Integrovaný automatický regulátor PID pro teplotu nebo tlak Vstupní signál 0/2 10 V a 0/4 20 ma včetně možnost Odnímatelná obslužná jednotka (do max. možné vzdálenosti) 100 m 100 m Palivoměr spotřeby (připojitelný) l Zobrazení účinnosti spalování na displeji ve spojení s O 2 -regulací l Rozhraní ebus / MOD BUS l l Uvedení do provozu s podporou PC l l l sériově možnost Možnosti připojení pro přídavné funkce jako např. spalinovou klapku, zařízení uzavírání oleje apod. na dotázání l 4

5 CO sonda (max. 10 m) O 2 sonda (QGO 20) (max. 10 m) Hořák s digitálním managementem spalování T P 0-10 V 4-20 ma Měření skutečné hodnoty M FU O 2 -modul CO-modul Přívod plynu Přívod oleje Zobrazovací a obslužná jednotka na hořáku / v ovládací skříni Přívod vzduchu Regulační objímka (vzduch) CAN-Bus (max. 100 m) Modbus RTU Vizualizace pomocí PC / Dotykového panelu Analogová síť pomocí SPS / DDC Manager hořáku W-FM 200 Příklad schéma s W-FM 200 Modul komunikace W-FM COM Dákové působení pomocí pevné sítě internetu / signálu mobilní sítě 5

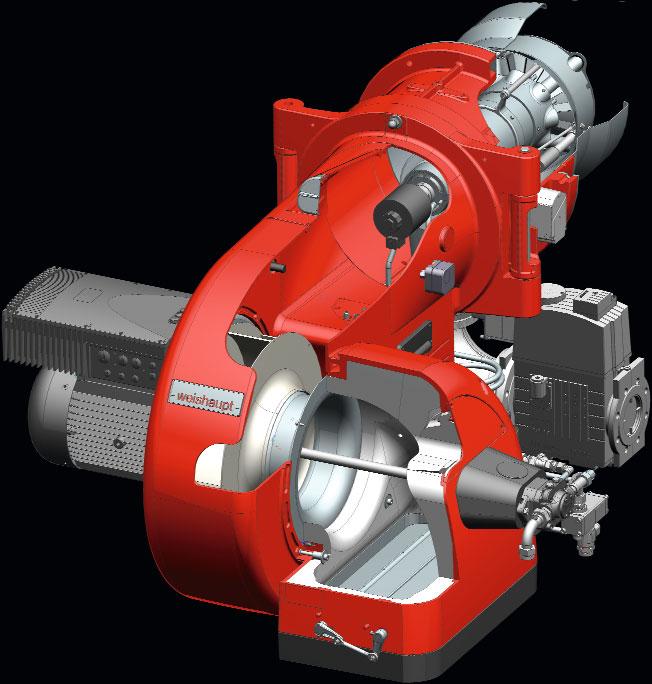

6 Kompaktní a tichý Nově vyvinutý hořák Weishaupt monarch typové řady WM je kompaktní, výkonný a tichý. Je pokračováním padesátiletého úspěšného období legendární řady monarch. Progresivní ventilátorová technika Již při vývoji byl kladen velký důraz na kompaktní a aerodynamický způsob konstrukce a nízkou provozní hlučnost. K realizaci tohoto cíle bylo vedle vedení vzduchu kompletně nově vyvinuto také ovládání vzduchových klapek. Speciální design tělesa hořáku s novou technikou vzduchových klapek přináší plus na výtlaku ventilátoru a tím více výkonu v kompaktní formě. Ovládání vzduchových klapek zabezpečuje vysokou míru linearity také ve spodním rozsahu výkonu a v kombinaci se sériovým tlumičem hluku se stará o tichý provoz. Rychlé uvedení do provozu, komfortní údržba Všechny hořáky WM 50 jsou dodávány s míchacím zařízením přednastaveným pro uvedený výkon. Individuální přiřazení se provádí pomocí menu v programu uvedení do provozu manageru hořáku. Přes kompaktní způsob konstrukce jsou všechny součásti jako míchací zařízení, vzduchové klapky a manager hořáku uspořádány tak, aby umožňovaly snadný přístup. Takto jsou práce při údržbě a servisu prováděny pohodlně a rychle. Napomáhá tomu také sériová příruba pro vyklopení hořáku do nejvhodnější pozice pro údržbu. Přiřazení na rozdílné poměry spalovací komory lze provádět komfortně na namontovaném hořáku. Průběh zapálení a plamen je možné sledovat integrovaným okénkem v krytu tělesa hořáku. Druhy regulace Hořáky Weishaupt WM jsou k dispozici v následujícím provedení regulace: Olej: modulovaný (R) Plyn: plynule stupňový nebo modulovaný (ZM) podle způsobu regulace výkonu: výkon se může přizpůsobit v rámci regulačního rozsahu libovolnému požadavku na teplo. Rozmanité možnosti regulace dělají hořáky použitelné pro univerzální nasazení. Obě provedení, stupňové i modulované se postarají o klidné bezproblémové starty a vysokou provozní spolehlivost. Provedení NR Plynové a dvoupalivové hořáky s dále vyvíjeným standardním směšovacím zařízením pro olejová a plynová zařízení, kde je požadována pro NO x emisní třída 2 (pro olej) a emisní třída 3 (pro plyn). Paliva Zemní plyn E Zemní plyn LL Zkapalněný plyn Propan/Butan Topný olej EL (<6 mm 2 /s při 20 C) podle DIN , T1 Pro odlišná paliva je potřebné předchozí projednání s firmou Weishaupt. Oblast použití Podle EN 267 a EN 676 zkušebnou testované olejové, plynové a dvoupalivové hořáky Weishaupt WM 50 jsou vhodné pro: montáž na topné zařízení podle EN 303 teplovodní zařízení parní kotle a horkovodní zařízení přerušovaný provoz a trvalý provoz montáž na teplovzdušné ohřívače Vzduch pro spalování nesmí obsahovat agresivní látky (halogeny, chloridy, fluoridy apod.) a nečistoty (prach, stavební částice, páru apod.). Pro mnohé případy se doporučuje použít externí sání vzduchu (za příplatek). Okolní podmínky Okolní teplota za provozu -10 až +40 C (olejový/ dvoupalivový hořák) -15 až +40 C (plynový hořák) Vlhkost vzduchu: relativní vlhkost max. 80 %, bez orosení Provoz v uzavřených prostorách U zařízení v nevytápěných prostorách jsou podle okolností potřebné zvláštní opatření (informujte se prosím) Používání mimo oblast použití příp. používání za jiných podmínek je přípustné pouze s písemným svolením WEISHAUPT s.r.o. Praha. Používáním za zhoršených podmínek se zkracují intervaly údržby. Zkoušky Hořák byl odzkoušen nezávislým zkušebním ústavem a splňuje následující normy a směrnice EU: EN 267 a EN 676 Směrnice pro strojní zařízení 2006/42/EC Elektromagnetická kompatibilita 2004/108/EC Směrnice pro nízká napětí 2006/95/EC Směrnice pro tlaková zařízení 97/23/EG Hořáky jsou označeny znakem CE jakož i CE-PIN 6

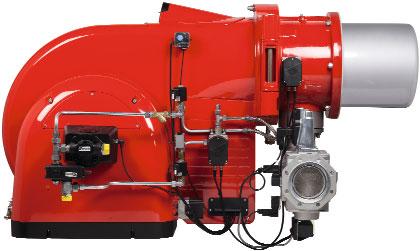

7 Nejdůležitější přednosti: Komfortní přepínání paliva plyn a olej u dvoupalivového hořáku Digitální management hořáku s elektronicky sdruženým ovládáním pro všechny velikosti výkonu Kompaktní konstrukce Tichý provoz pomocí sériového tlumiče sání vzduchu Obzvláště výkonný ventilátor v důsledku speciálně vyvinuté geometrie ventilátoru a ovládání vzduchové klapky Všechny hořáky WM 50 jsou dodávané s posuvným směšovacím zařízením Krytí IP 54 sériově Magnetická spojka sériově (WM-GL) Snadná přístupnost ke všem součástem jako: směšovacímu zařízení, vzduchové klapce a manageru hořáku Bezpečné provozní poměry pomocí sériově plynule stupňového příp. modulovaného provozu podle druhu provedení a regulace výkonu Funkční odzkoušení každého hořáku pomocí PC ve výrobním závodě konektorovým připojením a propojením Vynikající poměr cena/výkon Celosvětově velmi dobře vybudovaná servisní síť Motor hořáku s namontovaným frekvenčním měničem (možnost) Hlídání plamene Digitální manager hořáku a namontovaná zobrazovací a ovládací jednotka Napravo nebo nalevo vyklopitelné těleso hořáku Směšovací zařízení Servopohon směšovacího zařízení (plynová klapka, vduchová klapka, regulátor oleje nejsou vidět) Ochranná známka Hořáky Weishaupt monarch WM 50 jsou zaregistrovány v celé Evropě jako obchodní značka. Vzduchová klapka se servopohonem Plynový multiblok Ventilátorové kolo Olejové čerpadlo Odhlučněné sání vzduchu Magnetická spojka WM-GL 50 provedení ZM-R 7

8 Přehled druhů regulace Klíč typového značení Přehled druhů regulace oleje plynule stupňová Přehled druhů regulace plynu Regulace výkonu modulovaná (R) Otevřením magnetických ventilů je vpuštěno množství paliva pro startovací výkon Digitální krokovací motor nastavuje regulátor množství oleje až do maximálního výkonu Regulace výkonu mezi minimálním a maximálním výkonem otvíráním a zavíráním regulátoru množství oleje Modulovaný způsob regulace: - W-FM 100 s integrovaným analogovým modulem - W-FM 200 Alternativně lze regulátor zamontovat do skříně rozvaděče. Max Min Z Zap. modulovaná Max Min Z Zap. Max = Max. výkon (jmenovitý výkon) Min = Min. výkon Z = Zapalovací výkon Vyp. Vyp. Regulace výkonu plynule stupňová nebo modulovaná (ZM) Pomocí servopohonu se plynule přestavuje výkon podle potřeby tepla mezi minimálním a maximálním výkonem Oba body výkonu jsou najety plynule. Nedochází k náhlému připojení a odpojení většího množství paliva. Možnosti modulované regulace: - W-FM 100 s integrovaným analogovým modulem - W-FM 200 Alternativně lze regulátor zamontovat do skříně rozvaděče. Palivo Olej Plyn Provedení plynule stupňové modulované plynule stupňové modulované ZM-NR l l ZM-R-NR l l l l Klíč typového značení WM L 50 / 2 A / R WM GL50 / 2 A / ZM R NR Provedení R = modulovaná regulace Konstrukční stav Velikost výkonu Konstrukční velikost L = Extra lehký topný olej Hořák Weishaupt typové řady monarch NO X redukované (Plyn) Provedení ZM-R = modulovaná regulace Konstrukční stav Velikost výkonu Konstrukční velikost G = Plyn L = Extra lehký topný olej Hořák Weishaupt typové řady monarch 8

9 Volba hořáku WM 50 Olejový hořák provedení R [ mbar ] Hořák-typ WM-L50/1-A/R Hlava hořáku-typ WM-G(L)50/1, 281 K x 75 Výkon kw Topný olej EL [ mbar ] Hořák-typ WM-L50/2-A/R Hlava hořáku-typ WM-G(L)50/2, 345 K x 100 Výkon kw Topný olej EL [kw] [kw] Rozsah regulace EL max. 1 : 5 Pracovní pole jsou odzkoušena podle EN 267. Všechny údaje výkonu se vztahují k teplotě vzduchu 20 C a provozu v nadmořské výšce 500 m. Údaje o množství oleje se vztahují k výhřevnosti 11,91 kwh/kg při topném oleji EL Certifikace DIN CERTCO: Hořáky byly podrobeny zkouškám nezávislým zkušebním ústavem (TÜV-Süd) a certifikovány DIN CERTCO. 9

10 Volba hořáku WM 50 Plynový a dvoupalivový hořák prov. ZM-R-NR [ mbar ] Hořák-typ WM-G50/1-A ZM-NR WM-GL50/1-A ZM-R-NR Hlava hořáku-typ WM-G(L)50/1-A, 281 K x 75 Výkon kw Zemní plyn E, LL Propan/Butan Topný olej EL [ mbar ] Hořák-typ WM-G50/2-A ZM-NR WM-GL50/2-A ZM-R-NR Hlava hořáku-typ WM-G(L)50/2, 345 K x 100 Výkon kw Zemní plyn E, LL Propan/Butan Topný olej EL [kw] [kw] Plyn N Plyn F Topný olej EL Rozsah regulace Plyn max. 1 : 10 EL max. 1 : 5 Pracovní pole jsou odzkoušena podle EN 267 a EN 676. Všechny údaje výkonu se vztahují k 0 m nadmořské výšky. Podle umístění v nadmořské výšce je nutno vzít na vědomí snížení výkonu cca 1% na každých 100 m nadmořské výšky. 10

11 Volba jmenovité světlosti plynových armatur Plynový a dvoupalivový hořák prov. ZM-R-NR WM-G(L)50/1-A Výkon Min. tlak plynové přípojky (s FRS) Nastavení tlaku (s HD regulátorem) hořáku (tlak za provozu v mbar před uzavíracím (tlak za provozu v mbar před kw kohoutem, pe max. = 300 mbar) dvojitým plynovým ventilem) Jmenovitá světlost armatur Jmenovitá světlost armatur 2" " Jmenovitá světlost plynové klapky Jmenovitá světlost plynové klapky Zemní plyn E (N) H i = 10,35 kwh/mn 3 ; d = 0, Zemní plyn LL (N) H i = 8,83 kwh/mn 3 ; d = 0, Propan/Butan* (F) H i = 25,89 kwh/mn 3 ; d = 1, WM-G(L)50/2-A Výkon Min. tlak plynové přípojky (s FRS) Nastavení tlaku (s HD regulátorem) hořáku (tlak za provozu v mbar před uzavíracím- (tlak za provozu v mbar před kw kohoutem, pe max. = 300 mbar) dvojitým plynovým ventilem) Jmenovitá světlost armatur Jmenovitá světlost armatur Jmenovitá světlost plynové klapky Jmenovitá světlost plynové klapky Zemní plyn E (N) H i = 10,35 kwh/mn 3 ; d = 0, Zemní plyn LL (N) H i = 8,83 kwh/mn 3 ; d = 0, Propan/Butan* (F) H i = 25,89 kwh/mn 3 ; d = 1, Závitové Přírubové R 2 DMV525/12 DN 65 DMV5065/12 DN 80 DMV5080/12 DN100 DMV5100/12 DN125 VGD DN150 VGD Tlak spalovací komory v mbar se musí přičíst ke zjištěnému minimálnímu tlaku plynu za provozu. Min. tlak za provozu by neměl klesnout pod 15 mbar. * Volba armatur pro propan/butan je počítána pro propan, avšak je také použitelná pro butan. Pří nízkotlaké plynové přípojce jsou podle EN 88 regulátory tlaku vybaveny bezpečnostní membránou. Maximálně přípustný tlak před uzavíracím kohoutem je u nízkotlakých zařízení 300 mbar. Při středotlaké (HD) plynové přípojce je možné vybrat regulační zařízení podle EN 334 z technické brožury Regulátory tlaku plynu s bezpečnostními zařízeními pro plynové a dvoupalivové hořáky Weishaupt. Zde jsou HD-regulační zařízení pro tlaky plynové přípojky až do 4 bar. Max. tlak přípojky viz typový štítek. 11

12 Rozsah dodávky Popis WM-L50-R WM-G50 ZM-NR WM-GL50 ZM-R-NR Těleso hořáku, vyklápěcí příruba, kryt tělesa, Weishaupt motor hořáku, těleso regulace vzduchu, ventilátorové kolo, hlava hořáku, zapalovací zařízení, zapalovací kabel, zapalovací elektrody, manager hořáku s obslužným zařízením, čidlo plamene, servopohony, těsnění pod přírubu hořáku, koncový spínač vyklápěcí příruby, šrouby pro připevnění l l l Digitální management hořáku W-FM 100 l l l W-FM 200 Kontrola těsnosti pomocí W-FM a hlídače tlaku s elektronicky sdruženou regulací l l Plynový dvojitý ventil třídy A l l Plynová regulační klapka l l Hlídač tlaku vzduchu l l Hlídač min. tlaku plynu l l Posuvné směšovací zařízení l l l Servopohon pro Palivo/Vzduch sdružené regulace s W-FM Servopohon pro regulaci vzduchu l l l Servopohon pro plynovou klapku l l Servopohon pro regulátor oleje l l Servopohon pro směšovací zařízení l l l Hlídač tlaku oleje ve zpátečce l l Olejové čerpadlo namontované na hořáku l l Olejové hadice l l 2 olejové magnetické ventily, regulátor oleje, trysková hlava s magnetem, předmontovaná regulovaná tryska a bezpečnostní uzavírací zařízení l l Magnetická spojka l Namontovaná stykačová kombinace hvězda-trojúhelník l l l Krytí IP 54 l l Podle EN 676 patří plynový filtr a regulační zařízení tlaku plynu k vybavení hořáku (viz seznam Weishaupt-příslušenství). Další provedení hořáku nabízíme ze zvláštního vybavení nebo při potřebě je nutné se dotázat. l sériově možnost 12

13 Objednací čísla Olejový hořák provedení R Hořák prov. Obj. čís. typ WM-L50/1-A R WM-L50/2-A R DIN CERTCO: 5G1054 Plynový hořák provedení ZM-NR Hořák prov. Jmen. světlost Obj. čís. typ WM-G50/1-A ZM-NR R DN DN DN DN DN WM-G50/2-A ZM-NR DN CE-PIN: CE-0085 CP 0102 DN DN DN DN Dvoupalivový hořák provedení ZM-R-NR Hořák prov. Jmen. světlost Obj. čís. typ WM-GL50/1-A ZM-R-NR R DN DN DN DN DN WM-GL50/2-A ZM-R-NR DN DIN CERTCO: 5G1055M CE-PIN: CE-0085 CP 0102 DN DN DN DN

14 Zvláštní vybavení Olejový hořák WM-L 50 provedení R Zvláštní vybavení prov. R WM-L50/1-A WM-L50/2-A Manometr s kulovým kohoutem na čerpadle Manometr s kulovým kohoutem ve zpátečce Vakuometr s kulovým kohoutem Prodloužení hlavy hořáku 150 mm mm Externí sání vzduchu s hlídačem tlaku LGW Hlídač tlaku LGW50 1) Analogový modul s regulátorem výkonu pro W-FM W-FM 100 volně místo namontován W-FM 200 místo W-FM 100 s modulem pro regulaci výkonu, převaděč analogového signálu a modul počtu otáček jakož i možnost k napojení palivoměru namontován volně Hlídač min. tlaku DSB 158 1) v přívodu Čidlo plamene QRI místo QRB 1) Regulace otáček s frekvenčním měničem namontována na hořáku Regulace otáček s frekvenčním měničem volně (FU z příslušenství) (W-FM 200 zapotřebí) Rozšířená funkce W-FM 200 pro regulaci O 2 /CO na dotaz na dotaz ABE (volně) s čínským popisem (W-FM 100/200) Jiná el. napětí (dotaz zapotřebí) na dotaz na dotaz Ovládací napětí 110 V Specifická provedení podle země určení a rovněž jiná el. napětí na dotázání 1) požadováno v souladu s DGRL 97/23/EU 14

15 Zvláštní vybavení Plynový hořák WM-G 50 provedení ZM-NR Zvláštní vybavení prov. ZM-NR WM-G50/1-A WM-G50/2-A Prodloužení hlavy hořáku 150 mm mm Magnetický ventil pro test tlaku vzduchu při trvalém chodu motoru nebo dovětrání Hlídač max. tlaku plynu 1) GW 50 A6/ (R 3/4 až R 2 pro nízkotlakou přípojku) GW 150 A6/ GW 500 A6/ Hlídač max. tlaku plynu 1) GW 50 A6/ (DMV přírubový pro nízkotlakou přípojku) GW 150 A6/ GW 500 A6/ Hlídač max. tlaku plynu 1) GW 50 A6/ (nástavba na regulátoru u středotlaké přípojky) GW 150 A6/ GW 500 A6/ Externí sání vzduchu s hlídačem tlaku LGW na dotaz na dotaz W-FM 100 volně místo namontován Analogový modul s regulátorem výkonu pro W-FM W-FM 200 místo W-FM 100 s modulem pro regulaci výkonu, převaděč analogového signálu a modul počtu otáček jakož i možnost k napojení palivoměru namontován volně Regulace otáček s frekvenčním měničem namontovaným na hořáku (W-FM 200 zapotřebí) Regulace otáček s frekvenčním měničem volně (FU z příslušenství) (W-FM 200 zapotřebí) Rozšířená funkce W-FM 200 pro regulaci O 2 /CO na dotaz na dotaz Plynová klapka a DMV namontována odsazena pro vertikální provedení ABE (volně) s čínským popisem (W-FM 100/200) Jiná el. napětí (dotaz zapotřebí) na dotaz na dotaz Ovládací napětí 110 V Specifická provedení podle země určení a rovněž jiná el. napětí na dotázání 1) požadováno v souladu s DGRL 97/23/EU 15

16 Zvláštní vybavení Dvoupalivový hořák WM-GL 50 prov. ZM-R-NR Zvláštní vybavení prov. ZM-NR WM-GL50/1-A WM-GL50/2-A Prodloužení hlavy hořáku 150 mm mm Magnetický ventil pro test tlaku vzduchu při trvalém chodu motoru nebo dovětrání Hlídač max. tlaku plynu 1) GW 50 A6/ (R 3/4 až R 2 pro nízkotlakou přípojku) GW 150 A6/ GW 500 A6/ Hlídač max. tlaku plynu 1) GW 50 A6/ (DMV přírubový pro nízkotlakou přípojku) GW 150 A6/ GW 500 A6/ Hlídač max. tlaku plynu 1) GW 50 A6/ (nástavba na regulátoru u středotlaké přípojky) GW 150 A6/ GW 500 A6/ Externí sání vzduchu s hlídačem tlaku LGW na dotaz na dotaz W-FM 100 volně místo namontován Hlídač min. tlaku DSB 158 ve zpátečce 1) W-FM 100 volně místo namontován W-FM 200 místo W-FM 100 s modulem pro regulaci výkonu, převaděč analogového signálu a modul počtu otáček jakož i možnost k napojení palivoměru namontován volně Regulace otáček s frekvenčním měničem 2) namontovaným na hořáku (W-FM 200 zapotřebí) Regulace otáček s frekvenčním měničem volně 2) (FU z příslušenství) (W-FM 200 zapotřebí) Rozšířená funkce W-FM 200 pro regulaci O 2 /CO na dotaz na dotaz Plynová klapka a DMV namontovány odsazené pro vertikální provedení ABE (volně) s čínským popisem (W-FM 100/200) Jiná el. napětí (dotaz zapotřebí) na dotaz na dotaz Ovládací napětí 110 V Specifická provedení podle země určení a rovněž jiná el. napětí na dotázání 1) požadováno v souladu s DGRL 97/23/EU 2) FU-provoz prov. ZM-R: mezní podmínky pro regulovanou olejovou část frekvence nejméně 35 Hz regulační rozsah 1 : 5 16

17 Technické údaje Olejový hořák Olejový hořák provedení R WM-L50/1-A WM-L50/2-A Motor hořáku 1) Typ Weishaupt WM-D160/240-2/16K5 WM-D160/240-2/21K0 Jmenovitý výkon kw 16,5 21 Jmenovitý proud A Ochranný spínač motoru 2) Typ (např.) PKE65/XTU-65 PKE65/XTU-65 nebo jištění motoru 2) A minimálně 50A gg/t (externě) 63A gg/t (externě) Počet otáček (50 Hz) 1/min Manager hořáku Typ W-FM 100 W-FM 100 Hlídání plamene Typ QRB QRB Servopohon Olej Typ SQM45 SQM45 Servopohon Vzduch/Směšovací zařízení Typ SQM48 SQM48 NO x -třída podle EN Hmotnost kg Namontované čerpadlo Typ T3 T3 maximální výkon l/h Olejové hadice DN/délka 25/ /1300 1) Elektromotory splňují úroveň účinnosti IE3 podle nařízení (EU) čís. 540/ ) Potřebná ochrana motoru může být zvolena a realizována pomocí spínače motoru (ze strany stavby v rozvaděči) nebo pomocí integrovaného nadproudového spouštěče (viz zvláštní vybavení). Napětí a frekvence: Hořáky jsou sériově vybaveny pro třífázový střídavý proud (D) 400V, 3 ~, 50 Hz. Jiná napětí a frekvence na dotázání. Motor hořáku ve standardním provedení: Třída izolace F, krytí IP

18 Technické údaje Plynový a dvoupalivový hořák Plynový hořák WM-G50/1-A WM-G50/2-A Motor hořáku 1) 2) Typ Weishaupt WM-D 160/240-2/14K5 WM-D 160/240-2/19K0 Jmenovitý výkon kw 14,5 19 Jmenovitý proud A Ochranný spínač motoru 2) Typ (např.) PKE 65/XTU-65 PKE 65/XTU-65 nebo jištění motoru 2) A minimálně 50A gg/t (externě) 50A gg/t (externě) Počet otáček (50 Hz) 1/min Manager hořáku Typ W-FM 100 W-FM 100 Hlídání plamene Typ ION ION Servopohon Plyn Typ SQM45 SQM45 Servopohon Vzduch/Směšovací zařízení Typ SQM48 SQM48 NO x -třída podle EN 676 ZM-NR 3 3 Hmotnost (bez plynových armatur) kg Dvoupalivový hořák WM-GL50/1-A WM-GL50/2-A Motor hořáku 1) 2) Typ Weishaupt WM-D 160/240-2/16K5 WM-D 160/240-2/21K0 Jmenovitý výkon kw 16,5 21 Jmenovitý proud A Ochranný spínač motoru 2) Typ (např.) PKE 65/XTU-65 PKE 65/XTU-65 nebo jištění motoru 2) A minimálně 50A gg/t (externě) 63A gg/t (externě) Počet otáček (50 Hz) 1/min Manager hořáku Typ W-FM 100 W-FM 100 Hlídání plamene Typ QRI QRI Servopohon Plyn/Olej Typ SQM45 SQM45 Servopohon Vzduch/Směšovací zařízení Typ SQM48 SQM48 NO x -třída podle EN 267 / EN 676 2/3 2/3 Hmotnost (bez plynových armatur) kg Namontované čerpadlo Typ T3 T3 maximální výkon l/h Olejové hadice DN/délka 25/ /1300 1) Elektromotory splňují úroveň účinnosti IE3 podle nařízení (EU) čís. 540/ ) Potřebná ochrana motoru může být zvolena a realizována pomocí spínače motoru (ze strany stavby v rozvaděči) nebo pomocí integrovaného nadproudového spouštěče (viz zvláštní vybavení). Napětí a frekvence: Hořáky jsou sériově vybaveny pro třífázový střídavý proud (D) 400V, 3 ~, 50 Hz. Jiná napětí a frekvence na dotázání. Motor hořáku ve standardním provedení: Třída izolace F, krytí IP

19 Funkční schéma Funkční schéma plynu W-FM 100/200 Funkční schéma oleje Provedení (ZM-)R P P M P P P Kulový kohout * 2 Plynový filtr * 3 Regulátor tlaku (ND) nebo (HD) * 4 Hlídač max. tlaku plynu * 5 Hlídač min. tlaku plynu 6 Dvojitý magnetický ventil 7 Plynová regulační klapka 8 Manometr s tlačítkovým kohoutem * 9 Hlídač tlaku plynu (kontroly těsnosti) 10 Hořák * Není zahrnuto v ceně hořáku Nástavba hlídače max. tlaku plynu: při středotlaku přímo na regulátoru tlaku pří nízkotlaku přišroubován za regulátorem při nízkotlaku přírubové připojení na DMV (délka kabelu 2,5 m) 1 Zachycovač nečistot 2 Magnetický ventil bez proudu uzavřen v přívodu 3 Magnetický ventil bez proudu uzavřen ve zpátečce 4 Trysková hlava s regulovanou tryskou 5 Olejové čerpadlo namontované na hořáku 6 Regulátor oleje 7 Hlídač tlaku ve zpátečce 8 Hlídač tlaku v přívodu (možnost) Uspořádání armatur U kotlů s vyklápěcími vraty kotle se armatury musí montovat naproti straně kloubového zavěšení vrat. Kompenzátor Pro zajištění montáže plynových armatur bez pnutí se doporučuje navíc montáž kompenzátoru. Místo rozpojení v plynovém potrubí K vyklápění kotlových vrat topného zařízení musí být v plynovém potrubí k dispozici rozpojovací místo. Hlavní plynové potrubí se nejlépe rozpojí na kompenzátoru. Opěra skupiny armatur Podepření plynových armatur musí být provedeno odborně podle podmínek na místě instalace. Různé komponenty k podepření plynových armatur viz seznam příslušenství weishaupt. Plynoměr K uvedení do provozu musí být instalován plynoměr k měření spotřeby plynu. Termický pojistný uzávěr (TAE) možnost je-li předepsán U závitových armatur je integrován do kulového kohoutu. U přírubových armatur je to samostatný montážní díl před kulovým kohoutem s těsněním HTB. 19

20 Rozměry l 2 l 4 b 1 r1 b3 d 1 d2 b 6 b4 h 4 h 1 h 3 I5 h2 8 mm r r2 b2 b5 I 3 I1 I Připojovací příruba podle DIN EN Frekvenční měnič možnost Hořák Rozměry v mm Typ l 1 l 2 l 3 l 4 l 5 b 1 b 2 b 3 b 4 b 5 b 6 r 1 r 2 * WM-L50/1-A R WM-L50/2-A R WM-G50/1-A ZM-NR WM-G50/2-A ZM-NR WM-GL50/1-A ZM-R-NR WM-GL50/2-A ZM-R-NR Rozměry jsou cca údaje. Změny vyhrazeny v rámci dalšího vývoje. * bez frekvenčního měniče 20

21 Externí sání vzduchu pohled zespoda Schéma vrtání otvorů pro kotlovou desku Příprava topného zdroje WM 50/1 a WM 50/2 d d1 d6 ➀ Těsnění příruby ➁ Vyzdívka ➂ Kruhová mezera 3 2 d 4 d 5 l3 Vyzdívka ➁ nesmí přesahovat přední okraj hlavy hořáku, ale může být provedena s kónickým rozšířením (s min. úhlem 60 ). Hořák Rozměry v mm Jmen. světlost Typ h 1 h 2 h 3 h 4 d 1 d 2 d 3 d 4 d 5 d 6 plynové klapky WM-L50/1-A R M WM-L50/2-A R M WM-G50/1-A ZM-NR M DN100 WM-G50/2-A ZM-NR M DN100 WM-GL50/1-A ZM-R-NR M DN100 WM-GL50/2-A ZM-R-NR M DN100 Rozměry jsou cca údaje. Změny vyhrazeny v rámci dalšího vývoje. 21

22 To je spolehlivost Výroba tepelné techniky v Sennwald ve Švýcarsku Neuberger automatizace budov v Rothenburg o.d.t. Geotermální sondy prováděné BauGrund Süd Koncern Weishaupt patří s více než spolupracovníky k předním podnikům specializujícím se na hořáky, kondenzační kotle, tepelná čerpadla, solární zařízení a automatizaci budov. Podnik založený v roce 1932 je od roku 2009 veden jako holding: tři společnosti sdružené pod společnou střechou operují v oblasti, která souvisí s technikou, získáváním a managementem energie. Max Weishaupt GmbH se sídlem v hornošvábském Schwendi je hlavním centrem, kde se nachází výroba všech hořáků, sídlí zde centrální správa a také je místem podnikového výzkumu a vývoje. V sesterské firmě Pyropac, sídlící ve švýcarském Sennwald, se vyrábí tepelná technika. Automatizace budov Neuberger (sídlo: Rothenburg ob der Tauber) patří jako dceřinná společnost k seskupení firem od roku Společnost BauGrund Süd pro geotermální energii (sídlo: Bad Wurzach) je od roku 2009 rovněž pod zastřešením koncernu Weishaupt.

23

24 Čís. tisku , listopad 2015 Veškeré změny vyhrazeny. Přetisk zakázán. Jsme tam, kde nás potřebujete Hustá servisní síť poskytuje jistotu Hořáky, topné systémy, solární kolektory a tepelná čerpadla od firmy Weishaupt dostanete u specializovanyćh topenářskyćh firem, se kteryḿi firma Weishaupt partnersky spolupracuje. K podpoře firem z oboru vytápění udržuje Weishaupt hustou prodejní a servisní síť. Dodávka hořáků, zásobování náhradními díly a servis jsou tak trvale zabezpečeny. Když je člověk v nouzi, je Weishaupt k dispozici. Technicky servis zákazníkům Weishaupt je v pohotovosti 365 dní v roce. Všechny informace ohledně vytápění vám rádi poskytnou spolupracovníci pobočky nebo zastoupení Weishaupt ve Vaší blízkosti. Praha Centrála Weishaupt Pobočky Weishaupt Brno Zvolen Košice Bratislava Centrála Weishaupt v ČR WEISHAUPT s.r.o. Strašnická 3177/1c Praha 10, Záběhlice Tel.: Fax: weishaupt@weishauptcz.cz Internet: Pobočka Weishaupt WEISHAUPT s.r.o. Klobouček Brno Tel.: Fax: novotny@weishauptcz.cz Centrála Weishaupt v SR Weishaupt spol. s r.o. Rákoš 8835 / Zvolen Tel.: Fax: weishaupt@weishaupt.sk Internet: Pobočka Weishaupt Weishaupt spol. s r.o. Handlovská Bratislava Tel.: Fax: info@weishaupt.sk Weishaupt spol. s r.o. Popradská Košice Tel.: Fax: info@weishaupt.sk
