KONCOVÉ TELEKOMUNIKAČNÉ ZARIADENIA Ivan Baroňák Školský rok 2005-2006 TELEFÓNNY

1 KONCOVÉ TELEKOMUNIKAČNÉ ZARIADENIA Ivan Baroňák Školský rok TELEFÓNNY PRÍSTROJ - KONCOVÉ TELEKOMUNIKAČNÉ ZARIADENIE AJ TAK MÁME S TERMINÁLMI PROBLÉMOV VIAC AKO DOSŤ 1

Slúchatko Hovorový transformátor Uhlíkový mikrofón Rezistor Riadiace kontakty rotačnej

2 TELEFÓNNY PRÍSTROJ - KONCOVÉ TELEKOMUNIKAČNÉ ZARIADENIE TELEFÓNNY PRÍSTROJ - KONCOVÉ TELEKOMUNIKAČNÉ ZARIADENIE HT R VP a SL M C Zv LEGENDA : Čz SL HT M R čz čr či Zv C VP a b Slúchatko Hovorový transformátor Uhlíkový mikrofón Rezistor Riadiace kontakty rotačnej číselnice Návestný obvod Oddeľovací kapacitor Vidlicový prepínač Pripojovacie účastnícke vedenie Čr Či b 2

KONCOVÉ TELEKOMUNIKAČNÉ ZARIADENIA ANALÓGOVÝ TERMINÁL AUTOMATICKÁ TELEFÓNNA ÚSTREDŇA (ATÚ) DIGITÁLNY TERMINÁL PABX ANALÓGOVÉ ROZHRANIE (300-3400 Hz) IMPULZNÁ VOĽBA MULTIFREKVENČNÁ VOĽBA DIGITÁLNE

3 KONCOVÉ TELEKOMUNIKAČNÉ ZARIADENIA ANALÓGOVÝ TERMINÁL AUTOMATICKÁ TELEFÓNNA ÚSTREDŇA (ATÚ) DIGITÁLNY TERMINÁL PABX ANALÓGOVÉ ROZHRANIE ( Hz) IMPULZNÁ VOĽBA MULTIFREKVENČNÁ VOĽBA DIGITÁLNE ROZHRANIE U, S, T (DSS1) ŠTRUKTÚRA B+D (64 kbit/s + 16 kbit/s) ŠTRUKTÚRA 2B+D (2x 64 kbit/s + 16 kbit/s) ŠTRUKTÚRA 30B+D (30x 64 kbit/s + 64 kbit/s) KONCOVÉ TELEKOMUNIKAČNÉ ZARIADENIA ANALÓGOVÝ TERMINÁL ODCHODZÍ SMER ZAČIATOK SPOJENIA VOĽBA ZÁVER UZATVORENIE SĽUČ PRERUŠOVANIE SLUČKY ROZPOJENIE SĽUČKY PRÍCHODZI SMER ZAČIATOK SPOJENIA PRIHLÁSENIE ZÁVER VYZVÁŇACI SIGNÁL UZATVORENIE SĽUČKY ROZPOJENIE SĽUČKY SIGNALIZÁCIA NA ANALÓGOVOM KTZ IMPULZNÁ VOĽBA TELEFÓNNEHO ČÍSLA MULTIFREKVENČNÁ VOĽBA TELEFÓNNEHO ČÍSLA 3

4 PREPOJENIE KTZ NA ANALÓGOVÚ A DIGITÁLNU VTS MZ MZ V VTS F+A/D F+A/D VTS SZ SZ R MZ MZ F+A/D VTS VTS SZ SZ F+A/D TRIEDENIE KTZ ZÁKLADNÉ KTZ Vykonáva základné telefónne funkcie - pôvodne vykonávané telefónom s rotačnou číselnicou. Obsahuje však už tlačidlovú voľbu telefónneho čísla (Impulzná, resp. Multifrekvenčná). KOMFORTNÉ KTZ všetko, čo obsahuje základné KTZ tlačidlová klávesnica RWM pamäť pre cieľovú voľbu 10 účastníckych čísiel programované účastnícke blokovanie vybratých čísiel (napr. Smerové znaky pre medzimestskú a medzištátnu prevádzku) a iné funkcia hlasitej prevádzky (Hand - free - system) 4

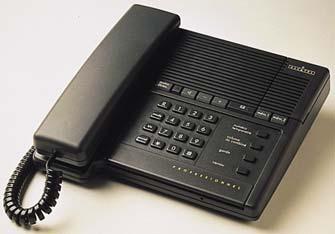

t t STUBra STUBra tislava ácií tislava TRIEDEN zobrazovinteligen všetko,č obsahuj aniefunkciíktz tnéktz obsahujekomf eviacmiestnydis play(volavéčíslo ortnéktz,dátum,reálnyč účastnícfunkciah jevybav

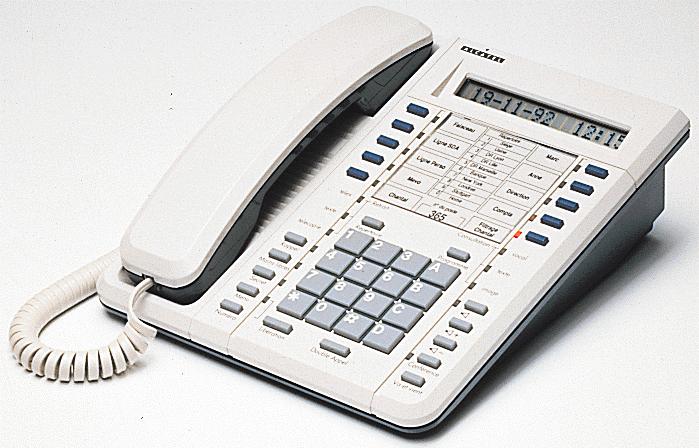

5 t t STUBra STUBra tislava ácií tislava TRIEDEN zobrazovinteligen všetko,č obsahuj aniefunkciíktz tnéktz obsahujekomf eviacmiestnydis play(volavéčíslo ortnéktz,dátum,reálnyč účastnícfunkciah jevybav kychčísiel lasitejprevádzky enýrwmpamäťo enýelektronickým telefónymzoz (Hand-fre-sys uprecieľovúvo ľbuniekoľkodes tem) namom-calby telefón yzáznamník(mg alebopamäť) BAROŇ TRIEDENIE KTZ Inteligentné KTZ všetko, čo obsahuje komfortné KTZ obsahuje viacmiestny display (volavé číslo, dátum, reálny čas, zobrazovanie funkcií KTZ je vybavený RWM pamäťou pre cieľovú voľbu niekoľko desiatok účastníckych čísiel je vybavený elektronickým telefónnym zoznamom - Call by Name funkcia hlasitej prevádzky (Hand - free - system) telefónny záznamník (MG alebo pamäť) TRIEDENIE KTZ Vysoko úžitkové Inteligentné KTZ určený pre účastníka so špeciálnymi požiadavkami obsahuje niektoré funkcie komfortného a inteligentného KTZ telefónny záznamnik - odpovedacie zariadenie (MG alebo pamäť) dostupný kódovým kľúčom obsahuje automatiku varovnej signalizácie v prípade narušenia objektu, dymové a plynové senzory umožňuje súčasnu hlasovú a dátovu komunikáciu (modem) zariadenie môže byť vybavené kamerou CCD a obrazovkou LCD pre sprostredkovanie prenosu ČB a F obrazov umožňuje realizáciu interaktívnej grafiky 5

6 ZÁKLADNÉ VLASTNOSTI KTZ Hovorová impedancia (/Z/) Jednosmerný odpor KTZ (R25) Vysielacie vzťažné tlmenie (VVT) Prijímacie vzťažné tlmenie (PVT) Vzťažné tlmenie miestnej väzby (VTMV) Ekvivalentný odpor voľby 6

7 ZÁKLADNÉ VLASTNOSTI KTZ Hovorová impedancia (/Z/) /Z/ /Z/ 300 Hz / W % - 20 % Hz Hz / 300 W F [Hz] F [Hz] ZÁKLADNÉ VLASTNOSTI KTZ Jednosmerný odpor (R25) U [V] 16 V/ 50 ma A 8 V /25 ma 5V/ 2 ma V =U I [ma] 7

8 ZÁKLADNÉ VLASTNOSTI KTZ Vysielacie vzťažné tlmenie Prijímacie vzťažné tlmenie VYSIELACIE VZŤAŽNÉ TLMENIE [db] BS 4620 BS I [ma] PRIJÍMACIE VZŤAŽNÉ TLMENIE [db] BS 4620 BS 20 I [ma] ZÁKLADNÉ VLASTNOSTI KTZ Ekvivalentný odpor voľby Vzťahuje sa k Impulznej voľbe čísla ÚČASTNÍCKE VEDENIE ÚSTREDŇA 0 W W ZOPNUTÁ SĽUČKA ROZOPNUTÁ SĽUČKA X RHO W kw ZOPNUTÁ SĽUČKA ROZOPNUTÁ SĽUČKA 8

9 PRINCÍPY HOVOROVÝCH OBVODOV Z2 Z1, Z2 - IMPEDANCIE ÚČ. VEDENÍ Zv - IMPEDANCIA SP. VEDENIA Zv ZB R1, R2 - REZISTORY VIDLICE ZL - IMPEDANCIA VEDENÍ ZB - IMPEDANCIA VYVAŽOVAČA ZS - IMPEDANCIA SLUCHÁTKA ZM - IMPEDANCIA MIKROFÓNA UM - NAPAT. ZDROJ VYSIEL. SIGNÁLU PRINCÍPY HOVOROVÝCH OBVODOV R3 R9 /Z/ ZL ZB R2. R9 = R1. [ R3 + R8/ZB ] 600 ZB/ [ (ZB + Z8)] = ZL/ (ZL + R1) 300 Hz Hz F [Hz] 9

10 IMPULZNÁ VOĽBA TELEFÓNNEHO ČÍSLA - PRINCÍP ČÍSELNICA VP a Či HO Čz b Čr Či Čz ČÍSLO IMPULZY :1,6 <1 :1,4> <1 :1,8> NATÁČANIE VYSLATÉ POTLAČENÉ NÁVRAT IMPULZNÁ VOĽBA TELEFÓNNEHO ČÍSLA - PRINCÍP a VP R C NO T1 HO GIV b T2 10

11 a VP R C MUTE NO HO DTMF GIV b MULTIFREKVENČNÁ VOĽBA TELEFÓNNEHO ČÍSLA Fh Fd A B C D OSCILOSKOP Fh Fd 11

12 a 1M ONESK OBVOD T/T1 TÓN GENER ZOSIL b 10M 100M 12 k C SL S 124 (Siemens) 12
