Systémové telefony optiset E

Transkript

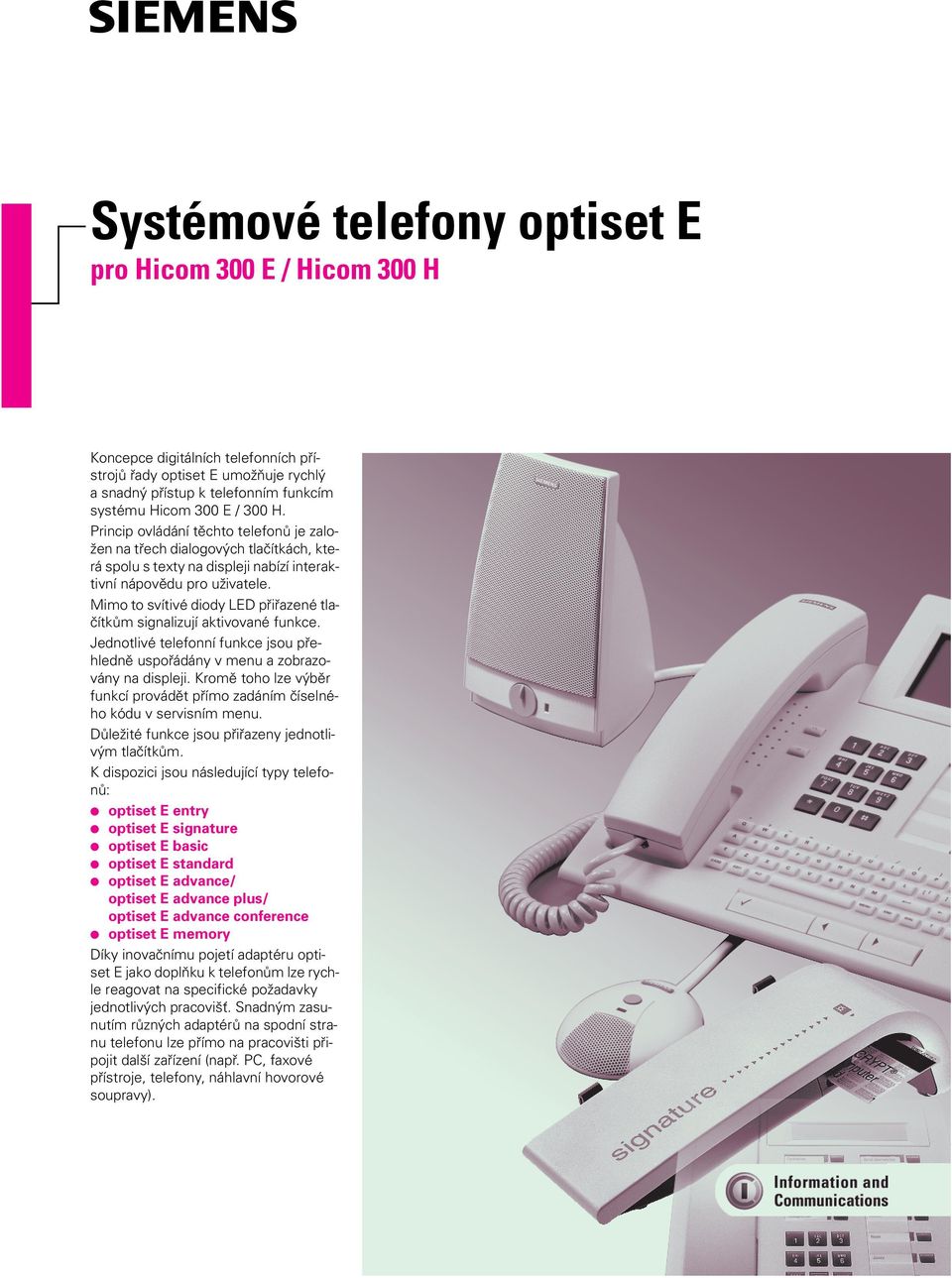

1 Systémové telefony optiset E pro Hicom 300 E / Hicom 300 H Koncepce digitálních telefonních přístrojů řady optiset E umožňuje rychlý a snadný přístup k telefonním funkcím systému Hicom 300 E / 300 H. Princip ovládání těchto telefonů je založen na třech dialogových tlačítkách, která spolu s texty na displeji nabízí interaktivní nápovědu pro uživatele. Mimo to svítivé diody LED přiřazené tlačítkům signalizují aktivované funkce. Jednotlivé telefonní funkce jsou přehledně uspořádány v menu a zobrazovány na displeji. Kromě toho lze výběr funkcí provádět přímo zadáním číselného kódu v servisním menu. Důležité funkce jsou přiřazeny jednotlivým tlačítkům. K dispozici jsou následující typy telefonů: optiset E entry optiset E signature optiset E basic optiset E standard optiset E advance/ optiset E advance plus/ optiset E advance conference optiset E memory Díky inovačnímu pojetí adaptéru optiset E jako doplňku k telefonům lze rychle reagovat na specifické požadavky jednotlivých pracovišť. Snadným zasunutím různých adaptérů na spodní stranu telefonu lze přímo na pracovišti připojit další zařízení (např. PC, faxové přístroje, telefony, náhlavní hovorové soupravy).

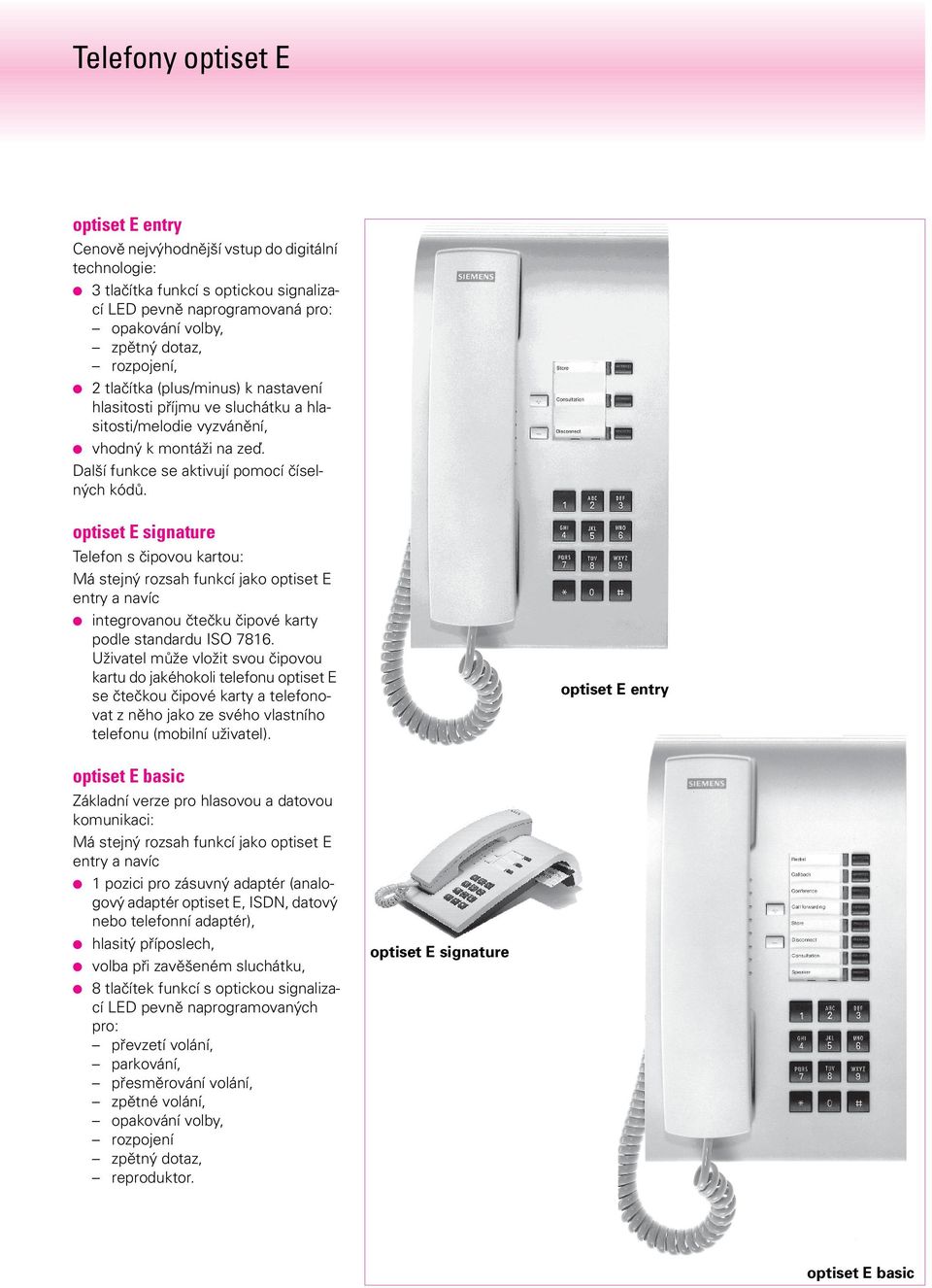

2 Telefony optiset E optiset E entry Cenově nejvýhodnější vstup do digitální technologie: 3 tlačítka funkcí s optickou signalizací LED pevně naprogramovaná pro: opakování volby, zpětný dotaz, rozpojení, 2 tlačítka (plus/minus) k nastavení hlasitosti příjmu ve sluchátku a hlasitosti/melodie vyzvánění, vhodný k montáži na zeď. Další funkce se aktivují pomocí číselných kódů. optiset E signature Telefon s čipovou kartou: Má stejný rozsah funkcí jako optiset E entry a navíc integrovanou čtečku čipové karty podle standardu ISO Uživatel může vložit svou čipovou kartu do jakéhokoli telefonu optiset E se čtečkou čipové karty a telefonovat z něho jako ze svého vlastního telefonu (mobilní uživatel). optiset E entry optiset E basic Základní verze pro hlasovou a datovou komunikaci: Má stejný rozsah funkcí jako optiset E entry a navíc 1 pozici pro zásuvný adaptér (analogový adaptér optiset E, ISDN, datový nebo telefonní adaptér), hlasitý příposlech, volba při zavěšeném sluchátku, 8 tlačítek funkcí s optickou signalizací LED pevně naprogramovaných pro: převzetí volání, parkování, přesměrování volání, zpětné volání, opakování volby, rozpojení zpětný dotaz, reproduktor. optiset E signature optiset E basic

3 Telefony optiset E optiset E standard Rozsáhlá nabídka funkcí optimální pro telefonování: 3 dialogová tlačítka (OK, Zpět a Vpřed) pro výběr funkcí podle nápovědy na displeji, alfanumerický 2-řádkový displej LCD s 24 znaky na řádku pro nápovědu, informace a zobrazení funkcí, hlasité telefonování a příposlech, 12 tlačítek funkcí s optickou signalizací LED: 8 volně programovatelných jmenných tlačítek, 4 pevně naprogramovaná tlačítka, 2 tlačítka (plus/minus) k nastavení hlasitosti příjmu ve sluchátku a hlasitosti/melodie vyzvánění, vhodný k montáži na zeď. optiset E advance optiset E advance Profesionální vybavení pro hlasovou a datovou komunikaci: 3 dialogová tlačítka (OK, Zpět a Vpřed) pro výběr funkcí podle nápovědy na displeji, alfanumerický 2-řádkový displej LCD s 24 znaky na řádku pro nápovědu, informace a zobrazení funkcí, hlasitý příposlech, 12 tlačítek funkcí s optickou signalizací LED: 8 volně programovatelných jmenných tlačítek, 4 pevně naprogramovaná tlačítka, 2 tlačítka (plus/minus) k nastavení hlasitosti příjmu ve sluchátku, a hlasitosti/melodie vyzvánění, 2 pozice pro zásuvné adaptéry. optiset E advance plus Má stejný rozsah funkcí jako optiset E advance a navíc hlasité telefonování optiset E advance conference Tento telefon má stejné funkce jako optiset E advance plus a navíc: hlasité telefonování s přenosem v plném duplexu a s potlačením dozvuku přizpůsobení akustice místnosti optiset E advance conference

4 Telefony optiset E Telefonní příslušenství optiset E memory Špičkový model pro často telefonující uživatele: 3 dialogová tlačítka (OK, Zpět, Vpřed) pro výběr funkcí podle nápovědy na displeji, alfanumerický displej LCD s 8 řádky po 24 znacích; řádky 1 až 6 jsou vyhrazeny pro elektronický telefonní seznam, řádky 7 a 8 pro interaktivní nápovědu, elektronický telefonní seznam s pamětí pro cca 300 záznamů (jména, adresy, telefonní čísla, atd.), klávesnice a tlačítka pro funkce elektronického telefonního seznamu, připojení pro key moduly, 2 pozice pro zásuvné adaptéry, hlasité telefonování a příposlech, 12 tlačítek funkcí s optickou signalizací, z toho 4 pevně naprogramovaná tlačítka pro: servisní menu, opakování volby, schránku, reproduktor. 2 tlačítka (plus/minus) k nastavení hlasitosti příjmu ve sluchátku, hlasitosti/melodie vyzvánění. optiset E key module Modul optiset E key je přídavné zařízení k telefonu optiset E advance, advance plus a memory, které umožňuje programování dalších funkcí a přiřazení telefonních čísel k jednotlivým tlačítkům. 16 tlačítek funkcí volně programovatelných buď funkcemi a/nebo použitelných jako jmenná tlačítka Svítící diody LED k optické signalizaci aktivovaných funkcí a tlačítek K telefonu optiset E lze připojit až 4 přídavné moduly. Barva: světle šedá, černá optiset E signature module Modul optiset E signature je čtečka čipové karty ve formě přídavného zařízení k telefonům optiset E advance, advance plus a memory. Modul umožňuje provoz s čipovou kartou bez nutnosti pořízení nového telefonu. Barva: světle šedá, černá optiset E memory

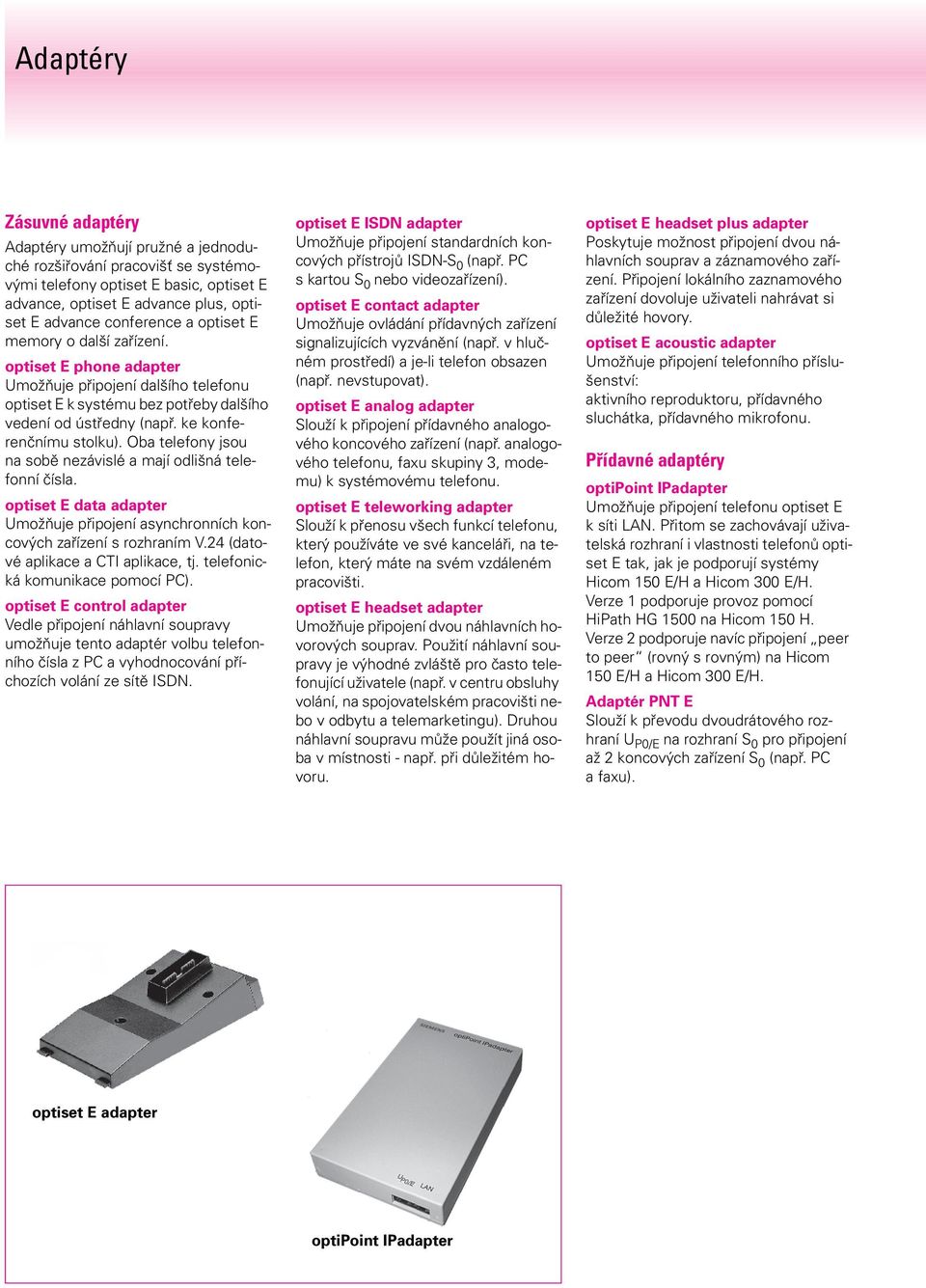

5 Adaptéry Zásuvné adaptéry Adaptéry umožňují pružné a jednoduché rozšiřování pracovišť se systémovými telefony optiset E basic, optiset E advance, optiset E advance plus, optiset E advance conference a optiset E memory o další zařízení. optiset E phone adapter Umožňuje připojení dalšího telefonu optiset E k systému bez potřeby dalšího vedení od ústředny (např. ke konferenčnímu stolku). Oba telefony jsou na sobě nezávislé a mají odlišná telefonní čísla. optiset E data adapter Umožňuje připojení asynchronních koncových zařízení s rozhraním V.24 (datové aplikace a CTI aplikace, tj. telefonická komunikace pomocí PC). optiset E control adapter Vedle připojení náhlavní soupravy umožňuje tento adaptér volbu telefonního čísla z PC a vyhodnocování příchozích volání ze sítě ISDN. optiset E ISDN adapter Umožňuje připojení standardních koncových přístrojů ISDN-S 0 (např. PC skartou S 0 nebo videozařízení). optiset E contact adapter Umožňuje ovládání přídavných zařízení signalizujících vyzvánění (např. v hlučném prostředí) a je-li telefon obsazen (např. nevstupovat). optiset E analog adapter Slouží k připojení přídavného analogového koncového zařízení (např. analogového telefonu, faxu skupiny 3, modemu) k systémovému telefonu. optiset E teleworking adapter Slouží k přenosu všech funkcí telefonu, který používáte ve své kanceláři, na telefon, který máte na svém vzdáleném pracovišti. optiset E headset adapter Umožňuje připojení dvou náhlavních hovorových souprav. Použití náhlavní soupravy je výhodné zvláště pro často telefonující uživatele (např. v centru obsluhy volání, na spojovatelském pracovišti nebo v odbytu a telemarketingu). Druhou náhlavní soupravu může použít jiná osoba v místnosti - např. při důležitém hovoru. optiset E headset plus adapter Poskytuje možnost připojení dvou náhlavních souprav a záznamového zařízení. Připojení lokálního zaznamového zařízení dovoluje uživateli nahrávat si důležité hovory. optiset E acoustic adapter Umožňuje připojení telefonního příslušenství: aktivního reproduktoru, přídavného sluchátka, přídavného mikrofonu. Přídavné adaptéry optipoint IPadapter Umožňuje připojení telefonu optiset E k síti LAN. Přitom se zachovávají uživatelská rozhraní i vlastnosti telefonů optiset E tak, jak je podporují systémy Hicom 150 E/H a Hicom 300 E/H. Verze 1 podporuje provoz pomocí HiPath HG 1500 na Hicom 150 H. Verze 2 podporuje navíc připojení peer to peer (rovný s rovným) na Hicom 150 E/H a Hicom 300 E/H. Adaptér PNT E Slouží k převodu dvoudrátového rozhraní U P0/E na rozhraní S 0 pro připojení až 2 koncových zařízení S 0 (např. PC afaxu). optiset E adapter optipoint IPadapter

6 Příslušenství Držáky pro montáž na zeď Úzký držák pro optiset E entry, basic a signature. Široký držák pro optiset E standard, advance, advance plus a advance conference. Telefon optiset E memory nelze montovat na zeď. Telefony rozšířené o modul optiset E key nelze montovat na zeď. Připojení K připojení telefonů optiset E se dodává propojovací kabel standardní délky 6 m. Připojení se provádí na přístroji i do sítě pomocí konektoru RJ11 Mini Western (MW). Síťový napáječ U některých konfigurací je pro zvýšení dosahu nutný externí napájecí zdroj. Dodávka obsahuje propojovací kabel mezi telefon a síťový napáječ. Napájecí zdroj je potřebný pro některé konfigurace telefonů s adaptéry a pro sestavy s více přídavnými moduly. Náhlavní hovorová souprava Náhlavní hovorová souprava nahrazuje telefonní sluchátko, to znamená, že máte po dobu hovoru obě ruce volné. Toto přídavné zařízení je obzvláště výhodné pro často telefonující uživatele (spojovatelky, pracovníky telemarketingu). K adaptéru optiset E headset nebo headset plus (rozhraní 121 TR 9-5) lze připojit tyto náhlavní hovorové soupravy: Encore Encore binaural Tristar Supra DuoSet Profile Profile binaural Přídavný mikrofon Přídavný mikrofon nahrazuje mikrofon integrovaný v telefonu a umožňuje Vám optimální využití funkce hlasitého telefonování i v obtížných akustických podmínkách. Kromě toho poskytuje větší volnost pohybu při telefonování. Přídavný mikrofon se zapíná tlačítkem reproduktor na telefonu a odpojit lze tlačítkem na mikrofonu (Mute). Stav mikrofonu je signalizován diodou LED. Technická data Rozměry v mm: výška x šířka x hloubka Barva světle šedá,*černá Přídavné sluchátko Pomocí přídavného sluchátka si buď můžete zlepšit příjem v hlučném prostředí nebo umožit příposlech další osobě. Aktivní reproduktor Přídavný aktivní reproduktor doplňuje reproduktor integrovaný do telefonu, zlepšuje akustické vlastnosti a tím je obzvláště vhodný pro telefonické konference. LED signalizuje připravenost reproduktoru k provozu, aktivace se provádí tlačítkem reproduktoru na telefonu. Regulátor hlasitosti na přední straně se používá pro přizpůsobení základní hlasitosti daným poměrům v místnosti. Regulace hlasitosti během hovoru je řízena pomocí tlačítek na telefonu. Technická data Rozměry v mm: výška x šířka x hloubka Barva světle šedá, *černá * V barvě černé je třeba objednat přímo u výrobce

7 Přehled vlastností Telefony optiset E entry signature basic standard advance advance plus Tlačítka funkcí se signalizací LED advance conference memory dílná tlačítková číselnice 2 nastavovací tlačítka (Plus/Minus) Hlasitý příposlech Hlasité telefonování Pozice pro zásuvný adaptér dialogová tlačítka Displej (počet znaků) Možnosti připojení modulu optiset E key max. 4 pro jeden telefon Možnosti připojení modulu optiset E signature module Telefon se zabudovanou čtečkou čipové karty Znaková klávesnice s integrovanými funkcemi elektronického telefonního seznamu Montáž na zeď Rozměry v mm Šířka Hloubka Výška (bez sluchátka/ se sluchátkem) Telefony optiset E se dodávají v barvách světle šedá a černá Technická data Systémové rozhraní Dvoukanálové digitální rozhraní U P0/E, dvoudrátové připojení Provozní podmínky Teplota +5 C až +40 C Relativní vlhkost 5 až 85% Oblast dosahu Garantovaná vzdálenost mezi ústřednou a telefonem optiset E je při útlumu 16 db s PVC kabely 0,6 mm maximálně 1000 m. Vzdálenost mezi telefonem typu master a typu slave (druhý telefon optiset E připojený přes adaptér) je maximálně 100 m.

8 Přehled adaptérů optiset E adapter basic standard advance advance plus advance conference memory hmotnost v g šířka x hloubka x výška v mm optiset E phone adapter x165x48 optiset E data adapter x165x48 optiset E control adapter x165x48 optiset E ISDN adapter x165x48 optiset E contact adapter x165x48 optiset E analog adapter x165x48 optiset E teleworking adapter x165x48 optiset E acoustic adapter x165x48 optiset E headset adapter x165x48 optiset E headset plus adapter x165x48 optiset E key module xx74 optiset E signature module xx74 Pokyny pro použití adaptérů K jednomu rozhraní U P0/E lze připojit max. dva telefony. Telefon optiset E basic má pouze jednu pozici pro zásuvný adaptér. Na tomto telefonu nelze provozovat adaptéry optiset E acoustic, headset a headset plus. Na telefonu optiset E basic není u optiset E control adapter podporována funkce náhlavní soupravy. K systémovým telefonům optiset E entry a standard nelze připojit žádné adaptéry. Objednací číslo: A31002-G4000-A D29 Vytištěno v České republice Siemens AG 2000 Siemens s.r.o., Informace a komunikace - sítě Průmyslová 7, Praha 10 http.:// Všechna práva a technické změny vyhrazeny.
