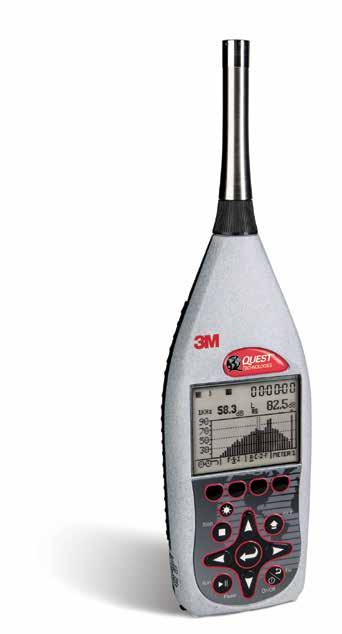

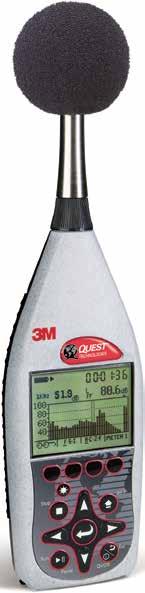

1 3M Divize ochrany zdraví a bezpečnosti při práci Analyzátory zvuku 3M SoundPro řady SE/DL Snadno použitelné Funkce Pokročilé monitorování úrovně zvuku Analyzátory zvuku 3M SoundPro řady SE/DL umožňují pokročilé monitorování úrovně zvuku a vyčerpávající analýzu dat. Tyto přístroje, které jsou k dispozici s mikrofony třídy/typu 1 a 2, mají velké displeje, které umožňují frekvenční analýzu v reálném čase, a jsou schopné ukládat data, což usnadňuje dodatečné zpracování a vyhodnocení hladin hluku na pracovišti. Aerodynamický tvar přístrojů SoundPro je specificky navržen pro minimalizaci rušivých vlivů při měření Řada SoundPro SE/DL je určená k aplikacím průmyslového i profesionálního měření, je vhodným pomocníkem pro doporučení vhodné ochrany sluchu. Poskytuje přesná a snadno použitelná data, v případě potřeby vhodná i pro akreditované laboratoře.

2 Vysoce účinné prostorové monitorování hladiny zvuku Spektrum funkcí přístrojů 3M SoundPro SE a DL usnadňuje dokumentaci a měření hlukových expozic. Tyto ruční přístroje obsahují dva virtuální měřiče hladiny zvuku pro realtimová měření v plném nebo třetinovém oktávovém pásmu při současném měření širokopásmového zvuku. Vlastnosti jako výběr z nabídky uživatelského rozhraní, rychlá kalibrace pomocí klávesnice, vyjímatelná SD karta a volitelný 3M software pro správu detekce (DMS) umožňují uživateli snadno a spolehlivě provést pokročilou analýzu zvuku. Řada SoundPro pomáhá získat přesná měření zvuku potřebná k výběru prostředků na ochranu sluchu a může pomoci podnikům splnit zákonné požadavky na ochranu sluchu. Vlastnosti řady SoundPro SE/DL Shoda s normami ANSi a IEC K dispozici je model třídy/typu 1 a univerzální model třídy/typu 2 Dva současně pracující virtuální zvukoměry Souběžná měření vážená filtry A a C Spouštění a zastavování podle programu a řízené úrovní Frekvenční vážení filtry A, C a Z (ploché) Rychlá a pomalá časová odezva a časová odezva na jednotkový impulz podle IEC Volitelné prahy db Hladinové intervaly ER 3, 4, 5 a 6 db Osvětlená klávesnice a podsvícený displej Slot pro paměťovou kartu SD Komunikační USB port a sériový výstup RS-232 Vícejazyčné zobrazení (angličtina, francouzština, španělština, němčina, italština a portugalština) Záznam dat do časové historie v jednosekundových až 60minutových intervalech Funkce Zpět Výpočet hlukové dávky / dozimetrická funkce *Pouze model DL Některé možnosti použití: Hodnocení hluku na pracovišti Hodnocení hluku v prostředí Poskytování údajů k plnění hlukové vyhlášky a zákonná metrologie Obecná zvuková a frekvenční analýza Hodnocení hluku vozidel Akustika budov Měření hluku mobilních zařízení

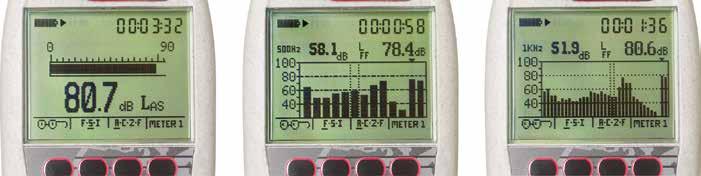

3 Snadno čitelná intuitivní zobrazení Obrazovka SPL Kvazianalogová a numerická obrazovka Analogový pohled Zobrazuje okamžitou hladinu akustického tlaku (SPL) se zvolenou časovou odezvou a váženími pomocí filtrů. Amplituda měření se zobrazuje jak graficky, délkou indikátoru, tak numericky, pod indikátorem. Indikátor se objeví, je-li měřená hodnota nad minimální hodnotou pro zvolený rozsah měření. Celá oktáva Obrazovka sloupcového grafu pásmového měření Pohled na širokopásmový sloupcový graf Zobrazuje analýzu měření v rozsahu jedné oktávy ve filtrovaném pásmu a širokopásmové hodnoty obou měřidel 1 a 2. Tato obrazovka obsahuje 13 sloupců s 11 filtrovanými pásmy a dvěma sloupci pro široké pásmo. Sloupce se objeví, je-li měřená hodnota nad minimální hodnotou pro zvolený rozsah měření. Třetinová oktáva Obrazovka sloupcového grafu pásmového měření Pohled na širokopásmový sloupcový graf Zobrazuje analýzu měření v rozsahu třetiny oktávy ve filtrovaném pásmu a širokopásmové hodnoty obou měřidel 1 a 2. Tato obrazovka obsahuje 35 sloupců s 33 filtrovanými pásmy a dvěma sloupci pro široké pásmo. Sloupce se objeví, je-li hodnota pro sloupec nad minimální hodnotou pro zvolený rozsah měření. Analýza v reálném čase

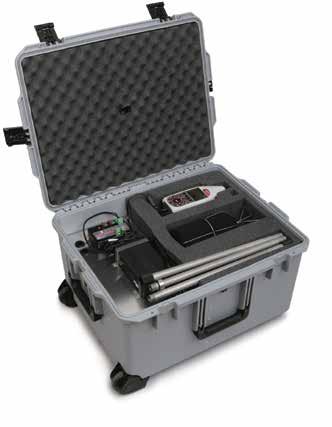

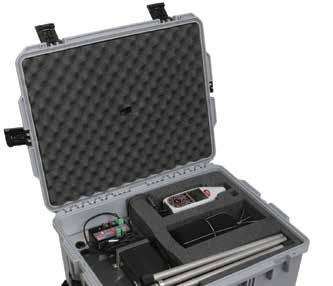

4 Volitelné funkce a rozšířené schopnosti Outdoorový měřicí systém 3M SoundPro (SP-OMS) Outdoorový měřící systém SoundPro pomáhá chránit přístroj před působením větru, deště, sněhu, chemikálií, částic, zvířat, vandalů a zlodějů. Používá se též k prodloužení výdrže baterie při nepřetržitém až jednotýdenním monitorování (dvoutýdenním s volitelnou druhou baterií). Klimaticky odolný kufřík chrání měřič a bateriový modul a je v něm prostor na příslušenství a uskladnění systémových komponent, když se nepoužívají. Komponenty vystavené povětrnostním vlivům jsou vyrobeny z nerezové oceli, plastu ABS a umělých polymerů. Souprava OMS obsahuje všechny nezbytné stožáry, ochrany proti větru, kabely, bateriové moduly a adaptéry, které je nutné používat s přístroji SoundPro SE a DL. Kufřík je navržen tak, aby mohl být uzamčen a zajištěn připevněním k nepohyblivému předmětu pomocí visacích zámků a lanek dodaných uživatelem. K dalším volitelným možnostem patří: analýza v reálném čase v rozsahu celé oktávy (1/1) analýza v reálném čase v rozsahu třetiny oktávy (1/3) volitelné akustické spektrální křivky volitelné měření srozumitelnosti řeči konfigurace audiometrické kalibrační soupravy začlenění GPS dat (s použitím kompatibilního přijímače GPS) volitelné mikrofony ve velikostech 6,35, 12,7 a 25,4 mm délka dozvuku (volitelná možnost RT-60)

5 Technické údaje analyzátorů zvuku SoundPro OBECNÉ: JAZYKY ZOBRAZENÍ Angličtina, francouzština, španělština, němčina, italština a portugalština UŽIVATELSKÉ ROZHRANÍ 10 tlačítek, 4 programovatelná tlačítka, ovládání pomocí nabídek TYP DISPLEJE LCD s bodovou maticí , s přídavným podsvícením pomocí vláknové optiky SHODA S NORMAMI: POŽADAVKY NA EMC EN/IEC (2005), skupina 1, emise třídy B / požadavky na odolnost průmyslových lokalit. CFR:47 (2008), část 15 přístroj vyhovuje požadavkům FCC na emise třídy B EN/IEC (2002), ANSI S1.4 (R2006), ANSI S1.43(R2007), EN/IEC (2001), ANSI S1.11 (R2009), (přístroj vyhovuje VÝKONNOSTNÍ POŽADAVKY i požadavkům starších norem IEC a 60804) IEC (2003) s volitelný měřením srozumitelnosti řeči BEZPEČNOSTNÍ POŽADAVKY IEC (2010) CERTIFIKACE Označení CE, WEEE, RoHS MĚŘENÍ: PARAMETRY SPL, L Max, L Min, L Pk (špička), L EQ /L AVG, SEL, LN (lze volit L1 až L99), TWA, Taktm, Taktmx, Dose (dávka), PDose (P-dávka), Exposure (expozice) (Pa2H/Pa2S), LDN, CNEL, PTWA, L C-A ROZSAHY 120 db+ (vážený filtrem A) celkový dynamický měřicí rozsah zahrnující 8 individuálních rozsahů po 90 db (vážených filtrem A) (s filtry 80dB rozsahy); celkový měřicí rozsah 0 až 140 db ROZSAH ŠPIČEK Až 143 db s použitím standardního mikrofonu BK4936; vyšší s použitím volitelných mikrofonů a předzesilovačů FREKVENČNÍ VÁŽENÍ A, C, Z a F (ploché) ODEZVA rychlá, pomalá, IEC impulz EKVIVALENTNÍ HLADINY 3, 4, 5 a 6 db KRITERIÁLNÍ ÚROVEŇ 40 až 100 db HORNÍ MEZ PRO ZÁZNAM V REÁLNÉM ČASE Volitelná, 10 až 140 db PROVOZNÍ REŽIMY Spouštění/zastavování řízené úrovní, zapínání napájení řízené časem/datem, provoz po naprogramovanou dobu, externí logický vstup pro spouštění/zastavování a klávesnicí ovládané spuštění/zastavení na naprogramovanou dobu REFERENČNÍ PARAMETRY MĚŘENÍ SPL: 114 db frekvence: 1 khz směr: 0 stupňů při použití mikrofonu pro volné pole OKTÁVOVÉ A TŘETINOOKRÁVOVÉ FILTRY (VOLITELNÉ): (základ 10 pásem, jak doporučuje norma IEC61260 [2001]) OKTÁVOVÉ FILTRY 11 pásem se středovými frekvencemi od 16 Hz do 16 khz TŘETINOOKTÁVOVÉ FILTRY 33 pásem se středovými frekvencemi od 12,5 Hz do 20 khz KALIBRACE: HISTORIE Úplná historie kalibrace s ověřením ex-post studie zaznamenaným spolu s touto historií PROTOKOLOVÁNÍ A UKLÁDÁNÍ DAT: Pouze modely DL. L Max, L Min, L Pk (špička), LN, L EQ /L AVG lze zaznamenávat v 11 volitelných intervalech od jedné sekundy do 60 minut PROTOKOLOVÁNÍ na dodanou paměťovou SD kartu (bezpečnou digitální). K interpretaci datových souborů použijte program 3M QuestSuite Professional II nebo softwaru pro správu detekce 3M Detection Management Software DMS Všechna data relace/studie se ukládají na SD kartu. Souhrnná data lze interpretovat pomocí programu 3M QuestSuite SOUHRNNÁ DATA Professional II nebo softwaru pro správu detekce 3M Detection Management Software DMS nebo exportovat do kalkulační tabulky nebo souboru XML pomocí dostupného obslužného programu Přístroj akceptuje paměťové SD karty o kapacitě 32 MB až 32 GB. Karta je standardním příslušenstvím všech modelů a slouží PAMĚŤ jako úložiště pro více souhrnných relací/studií, jakož i paměť pro nastavení (o preferovaných výrobcích SD karet vás bude na požádání informovat výrobce) SPECIÁLNÍ FUNKCE: LOKÁLNÍ VÝMAZ Volitelné odstranění dat naměřených v intervalu 1 až 20 sekund (takto odstraněná data zůstávají v souboru relace) ZABEZPEČENÍ K dispozici je ochrana spouštění a nastavování 4ciferným kódem Křivky hlukového kritéria (NC), křivky preferovaného hlukového kritéria (PNC), křivky kritéria místnosti (RC), křivky vyváženého VOLITELNÉ AKUSTICKÉ SPEKTRÁLNÍ hlukového kritéria (NCB), křivky hodnocení hluku (NR), audiometrické křivky místnosti (podle normy ANSI S3.1, dodatku OSHA KŘIVKY o ochraně sluchu a předpisu ISO pro vyšetřování sluchu v audiologických kabinách) Do přístrojů řady SoundPro lze nainstalovat firmware umožňující testování a hodnocení srozumitelnosti lidské řeči VOLITELNÁ FUNKCE PRO MĚŘENÍ SROZUMITELNOSTI ŘEČI prostřednictvím veřejné adresy (PA), požárních poplachových systémů a systémů pro hromadné oznamování (MNS), metodou STI-PA, v souladu s normou IEC a federálním zákonem NFPA 72 o požárních poplachových zařízeních. Výsledky jsou v STI nebo CIS. K dispozici je následné zpracování v měřicím přístroji VOLITELNÁ DÉLKA DOZVUKU (RT-60) Používá se k měření doby doznívání nebo míry dozvuku místnosti nebo uzavřeného prostoru Všechny technické údaje podléhají změnám

6 Technické údaje analyzátorů zvuku SoundPro (pokračování) PORTY A MOŽNOSTI PŘIPOJENÍ: NAPÁJECÍ ZDÍŘKA Externí napájecí zdroj 9-16 V ss STŘÍDAVÝ/STEJNOSMĚRNÝ VÝSTUP 3,5mm stereo zdířka (hrot: stř., kroužek: ss, 2. kroužek: zem) 10PÓLOVÝ POMOCNÝ KONEKTOR RS-232, 3 digitální výstupy, 1 digitální vstup USB Mini USB konektor odpovídající normě USB 2.0 ELEKTRICKÉ VLASTNOSTI: BATERIE 4 alkalické články AA na jedno použití; typicky > 10 hodin nepřetržitého používání bez podsvícení (SLM jen bez aktivovaných filtrů); volitelné nikl metal hydridové (NiMH) články, typicky 10 a více hodin (pouze SLM) EXTERNÍ VSTUP STEJNOSMĚRNÉHO NAPÁJENÍ V stř., Hz, transformováno na 9 V ss STANDARDNÍ MIKROFONY Třída/typ 1, přesný BK4936; třída/typ 2 univerzální QE7052; k dispozici jsou další volitelné typy v rozměrech 6,35 až 25,4 mm, předpolarizované nebo standardní kondenzátorové typy POLARIZACE MIKROFONU Volitelná 0 nebo 200 V (jen modely třídy/typu 1) CITLIVIOST MIKROFONU Volitelné jmenovité hodnoty v decibelech (0 db = 1 V/Pa) VSTUPNÍ IMPEDANCE MĚŘIČE 20 kω v sérii s kapacitou 11 μf a kapacitou 100 pf proti zemi KABEL DÁLKOVÉHO OVLÁDÁNÍ Buzení až 15m kabelu se zanedbatelnou ztrátou signálu PŘEDZESILOVAČ Vyjímatelný předzesilovač přímo akceptuje 13,2mm mikrofon, jiné velikosti vyžadují adaptér VSTUPNÍ IMPEDANCE PŘEDZESILOVAČE Větší než 1 GΩ; menší než 2 pf FYZIKÁLNÍ VLASTNOSTI: VELIKOST Rozměry v cm: 7,9 (Š) 28,2 (V) 4,1 (tl.) (s předzesilovačem a mikrofonem) HMOTNOST 0,54 kg (včetně baterií) KRYT Nerezavějící, polykarbonát ABS plněný vlákny, s přídavným vnitřním elektromagnetickým/vf stíněním TŘÍNOHÝ STATIV Standardní fotografický montážní prvek pro šrouby se závitem 1 / 4 až 20 PARAMETRY PROSTŘEDÍ: TEPLOTA Provoz -10 až +50 C (< ±0,5 db efektivních); skladování -25 až +70 C VLHKOST 10 až 90 %, relativní, nekondenzující EXTERNÍ POLE Elektrické 10 V/m, 1 khz modulované, 30 MHz 1 GHz, < 55 dbc; magnetické 80 A/m, 50/60 Hz, žádný významný účinek Všechny technické údaje podléhají změnám Software DMS: snadnější správa dat Nový 3M Detection Management Software (software pro správu detekce DMS) usnadňuje záznam dat, tvorbu sestav a grafů, jakož i analýzu dat sebraných pro účely hodnocení vybraných nebezpečí ohrožujících zdraví na pracovišti. Získává, stahuje, sdílí a ukládá přístrojová data Generuje grafy a sestavy Exportuje a sdílí zaznamenaná data Provádí pokročilé výpočty Tento software je kompatibilní s přístroji 3M Quest a pomáhá zlepšit jak efektivitu, tak reporting environmentálních dat. 3M Česko, spol. s r.o. Divize ochrany zdraví a bezpečnosti při práci V Parku 2343/ Praha 4 tel: fax: M, SoundPro a QuestSuite jsou ochranné známky společnosti 3M. Prosím recyklujte. Vytištěno v ČR M Company. Všechna práva vyhrazena
