Rozšiřovací jednotka DX517. Instalační příručka hardwaru

Rozměr: px

Začít zobrazení ze stránky:

Download "Rozšiřovací jednotka DX517. Instalační příručka hardwaru"

Sabina Říhová
před 5 lety
Počet zobrazení:

1 Rozšiřovací jednotka DX517 Instalační příručka hardwaru

2 Obsah Kapitola 1: Než začnete Obsah balení 3 Stručné informace o rozšiřovací jednotce 4 Bezpečnostní pokyny 5 Kapitola 2: Příprava hardwaru Nářadí a součástky k instalaci disků 6 Instalace disků 6 Propojení se zařízením Synology DiskStation 9 Výměna systémového ventilátoru 10 Potvrzení připojení a správa prostor úložiště 11 Další informace 12 Příloha A: Technické údaje Příloha B: Tabulka kontrolek LED Synology_QIG_DX517_

3 Než začnete 1Kapitola Děkujeme, že jste si zakoupili tento produkt společnosti Synology! Než začnete s nastavením nové rozšiřovací jednotky, zkontrolujte obsah balení a ověřte, zda jste obdrželi níže uvedené položky. Aby nedošlo k úrazu nebo poškození rozšiřovací jednotky, přečtěte si níže uvedené bezpečnostní pokyny. Poznámka: Všechny níže uvedené obrázky jsou pouze orientační a mohou se od skutečného produktu lišit. Obsah balení Hlavní jednotka x 1 Napájecí kabel x 1 Šrouby pro disky o velikosti 2,5 x 24 Rozšiřovací kabel x 1 Klíč přihrádky disku x 2 3

Stručné informace o rozšiřovací jednotce Číslo Název položky Umístění Popis 1 Kontrolka LED 2 Tlačítko napájení Přední část Zobrazuje stav interních disků a systému.

Poznámka: Po vypnutí nebo zapnutí připojené jednotky DiskStation dojde k automatickému zapnutí nebo vypnutí rozšiřovací jednotky.

4 Přihrádka disku Zde se instalují disky (pevné disky nebo disky SSD). 5 Napájecí port 6 Rozšiřovací port 7 Ventilátor Zpět Zde se připojuje napájecí kabel.

4 Stručné informace o rozšiřovací jednotce Číslo Název položky Umístění Popis 1 Kontrolka LED 2 Tlačítko napájení Přední část Zobrazuje stav interních disků a systému. Další informace najdete v části Příloha B: Tabulka kontrolek LED. 1. Stisknutím provedete zapnutí rozšiřovací jednotky. 2. Stisknutím a podržením provedete vypnutí. Poznámka: Po vypnutí nebo zapnutí připojené jednotky DiskStation dojde k automatickému zapnutí nebo vypnutí rozšiřovací jednotky. Při vytváření svazku nelze ale tlačítko POWER použít k vypnutí, aby nedošlo k neúmyslnému poškození svazku. 3 Zámek přihrádky disku Uzamkne nebo odemkne přihrádky disků. 4 Přihrádka disku Zde se instalují disky (pevné disky nebo disky SSD). 5 Napájecí port 6 Rozšiřovací port 7 Ventilátor Zpět Zde se připojuje napájecí kabel. Zde připojte zařízení Synology DiskStation. Seznam podporovaných modelů naleznete v části Příloha A: Technické údaje. Slouží k odvádění přebytečného tepla a chlazení rozšiřovací jednotky. V případě poruchy ventilátoru bude kontrolka LED ALERT červeně blikat. 4 Kapitola 1: Než začnete

Bezpečnostní pokyny Produkt uchovávejte mimo dosah

Otírejte pouze navlhčenými papírovými ubrousky.

Zajistěte, aby hodnota napětí napájecího zdroje byla

5 Bezpečnostní pokyny Produkt uchovávejte mimo dosah přímého slunečního záření a zabraňte kontaktu s chemikáliemi. Zajistěte, aby v prostředí nedocházelo k náhlým změnám teploty nebo vlhkosti. Produkt pokládejte vždy správnou stranou nahoru. Produkt nedávejte do blízkosti kapalin. Před čištěním odpojte napájecí kabel. Otírejte pouze navlhčenými papírovými ubrousky. K čištění nepoužívejte chemikálie ani čisticí prostředky ve spreji. Aby nedošlo k pádu jednotky, neumisťujte ji na vozíky nebo jiné nestabilní typy povrchů. Napájecí kabel musí být připojen ke správnému napětí. Zajistěte, aby hodnota napětí napájecího zdroje byla správná a aby napětí bylo stabilní. Pokud chcete zařízení odpojit úplně od elektrického proudu, odpojte všechny napájecí kabely od zdroje napájení. Pokud použijete nesprávný typ baterie, může dojít k výbuchu. Zajistěte vhodnou likvidaci použitých baterií. 5 Kapitola 1: Než začnete

Upozornění: Pokud nainstalujete disk, který obsahuje data, systém disk naformátuje a veškerá stávající data se vymažou.

6 Příprava hardwaru 2Kapitola Nářadí a součástky k instalaci disků Šroubovák Alespoň jeden 3,5 nebo 2,5 pevný disk SATA (informace o kompatibilních modelech disků se nacházejí na webu Upozornění: Pokud nainstalujete disk, který obsahuje data, systém disk naformátuje a veškerá stávající data se vymažou. Před instalací všechna důležitá data zazálohujte. Instalace disků 1 Stiskněte dolní část přihrádky na disk a vyklopte tak rukojeť. 2 Vytáhněte přihrádku disku zatažením za rukojeť níže uvedeným směrem. 6

7 3 Vložte disky do přihrádek disku: U 3,5 disků: Vyjměte upevňovací panely na bocích přihrádky disku. Vložte disk do přihrádky disku. Poté nasuňte upevňovací panely a disk zajistěte na místě. U 2,5 disků: Vyjměte upevňovací panely na bocích přihrádky disku a odložte je na bezpečné místo. Vložte disk do modře vyznačené oblasti přihrádky disku (viz níže). Přihrádku překlopte a disk upevněte pomocí šroubů. 4 Zasuňte přihrádku s diskem do prázdné šachty disku. Poznámka: Přesvědčte se, že je přihrádka úplně zasunutá dovnitř. Jinak disk nemusí fungovat správně. 7 Kapitola 2: Příprava hardwaru

5 Zarovnejte rukojeť s předním panelem, aby přihrádka disku držela na místě.

ručiček rukojeť přihrádky disku zamkněte a poté klíč vytáhněte.

8 Disky jsou očíslovány, jak je uvedeno níže.

8 5 Zarovnejte rukojeť s předním panelem, aby přihrádka disku držela na místě. 6 Zasuňte klíč přihrádky disku do zámku přihrádky, otočením klíče ve směru hodinových ručiček rukojeť přihrádky disku zamkněte a poté klíč vytáhněte. 7 Ostatní připravené disky nainstalujete opakováním výše popsaných kroků. 8 Disky jsou očíslovány, jak je uvedeno níže. Poznámka: Pokud chcete vytvořit svazek RAID, doporučujeme instalovat disky o stejné velikosti, aby se optimalizovalo využití kapacity disků. 8 Kapitola 2: Příprava hardwaru

Propojení se zařízením Synology DiskStation 1 Připojte jeden konec

a Synology DiskStation: Po dokončení zapojení dojde po vypnutí nebo

9 Propojení se zařízením Synology DiskStation 1 Připojte jeden konec napájecího kabelu k napájecímu portu rozšiřovací jednotky a druhý konec do elektrické zásuvky. 2 Připojte rozšiřovací kabel do rozšiřovacích portů zařízení DX517 a Synology DiskStation: Po dokončení zapojení dojde po vypnutí nebo zapnutí připojeného zařízení DiskStation k automatickému zapnutí nebo vypnutí zařízení DX517. Důležité upozornění: Neodpojujte rozšiřovací kabel, dokud je hostitelské zařízení zapnuté. Mohlo by dojít ke ztrátě dat. 9 Kapitola 2: Příprava hardwaru

Odpojte všechny kabely připojené k rozšiřovací jednotce, abyste zabránili případnému poškození.

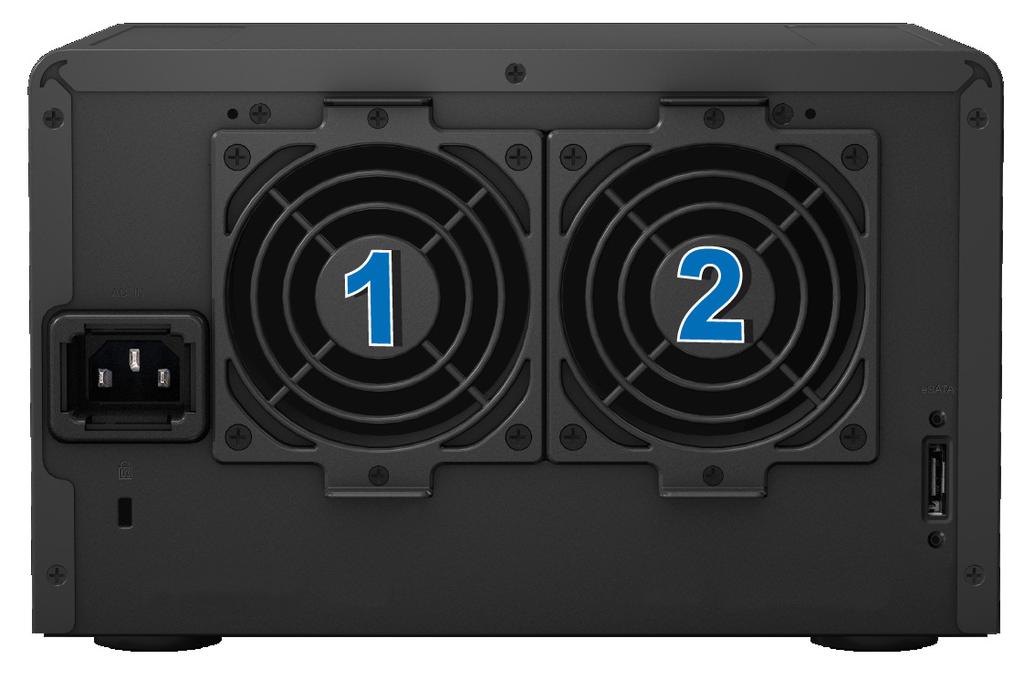

10 Výměna systémového ventilátoru Pokud přestane některý ze systémových ventilátorů fungovat, začne kontrolka LED ALERT na zařízení DX517 oranžově svítit. Při výměně nefunkčního ventilátoru za bezvadný postupujte podle těchto kroků. 1 Vypněte rozšiřovací jednotku. Odpojte všechny kabely připojené k rozšiřovací jednotce, abyste zabránili případnému poškození. 2 Ventilátory jsou očíslovány následovně: 3 Odšroubujte šrouby upevňující panely ventilátorů a vytáhněte tyto panely z rozšiřovací jednotky. 10 Kapitola 2: Příprava hardwaru

Potvrzení připojení a správa prostor úložiště 1 Přihlaste se do systému DiskStation Manager (DSM) hlavní

11 4 Odpojením kabelů ventilátorů od konektorů odeberte nefunkční ventilátory. 5 Připojte do konektorů kabely nových ventilátorů a utáhněte šrouby odstraněné v kroku 3. Potvrzení připojení a správa prostor úložiště 1 Přihlaste se do systému DiskStation Manager (DSM) hlavní jednotky DiskStation. 2 Přejděte do části Ovládací panel > Externí zařízení > Externí zařízení a ověřte úspěšné připojení rozšiřovací jednotky. 11 Kapitola 2: Příprava hardwaru

12 3 Přejděte do části Správce úložiště, kde můžete spravovat vytváření nebo rozšiřování prostoru úložiště. Chcete-li v rozšíření vytvořit nový svazek, klikněte na příkaz Vytvořit a postupujte podle pokynů průvodce. Chcete-li rozšířit stávající svazek pomocí rozšiřovací jednotky, vyberte ze seznamu svazků svazek, který chcete rozšířit, klikněte na příkaz Spravovat a postupujte podle pokynů průvodce. Podrobné informace o správě svazku najdete v kapitole Správce úložiště a také v Nápovědě systému DSM. Omezení: Než začnete používat tuto rozšiřovací jednotku, vezměte v úvahu následující omezení. Tuto rozšiřovací jednotku lze současně propojit pouze s jedním zařízením Synology DiskStation. Data některých balíčků systému DSM lze na rozšiřovací jednotce ukládat pouze v případě, když společně s ní vytvoříte i rozšířený svazek. Data nelze v rozšiřovací jednotce ukládat, pokud na ní byl vytvořen nezávislý svazek. Jednotky dříve používané v zařízení Synology DiskStation nejsou při přímém vložení do této rozšiřovací jednotky čitelné a naopak. Další informace Blahopřejeme! Rozšiřovací jednotka je nyní připravena. Další informace a zdroje online o zařízení DiskStation se nacházejí na adrese 12 Kapitola 2: Příprava hardwaru

13 Příloha Technické údaje A Položka DX517 Kompatibilní typ disku 3,5" / 2,5" SATA x 5 Počet rozšiřovacích portů 1 Maximální interní hrubá kapacita Disk vyměnitelný za provozu 50 TB (5 x pevný disk HDD o kapacitě 10 TB) Ano Rozměry (V x Š x H) (mm) 157 x 248 x 233 Hmotnost (kg) 3,91 Vstupní střídavé napětí Frekvence napájení Provozní teplota Skladovací teplota Relativní vlhkost Certifikace Podporované modely 100 V až 240 V AC 50/60 Hz, jednofázové 5 C až 40 C (40 F až 104 F) -10 C až 70 C (15 F až 155 F) 5 % až 95 % RV FCC třída B CE třída B BSMI třída B DS1517+, DS1817+ Poznámka: Aktuální seznam kompatibilních modelů najdete na webu 13

14 Příloha Tabulka kontrolek LED B Kontrolka LED Barva Stav Popis VÝSTRAHA esata Stav disku (na přihrádkách) POWER STATUS Oranžová Svítí Porucha systémového ventilátoru Nesvítí Systémový ventilátor je v normálním stavu Zelená Svítí Připojeno k zařízení Synology DiskStation Zelená Nesvítí Svítí Bliká Nepřipojeno k zařízení Synology DiskStation Disk je připraven a je nečinný Přístup k disku Oranžová Svítí Chyba disku Nesvítí Žádný interní disk Modrá Svítí Zapnuto Zelená Oranžová Nesvítí Nesvítí Svítí Vypnuto Svazek je v pořádku Svazek je v omezeném režimu nebo došlo k poruše svazku Žádný svazek / Režim spánku HDD Poznámka: Parametry modelů se mohou měnit bez předchozího upozornění. Nejnovější informace se nacházejí na webu 14
