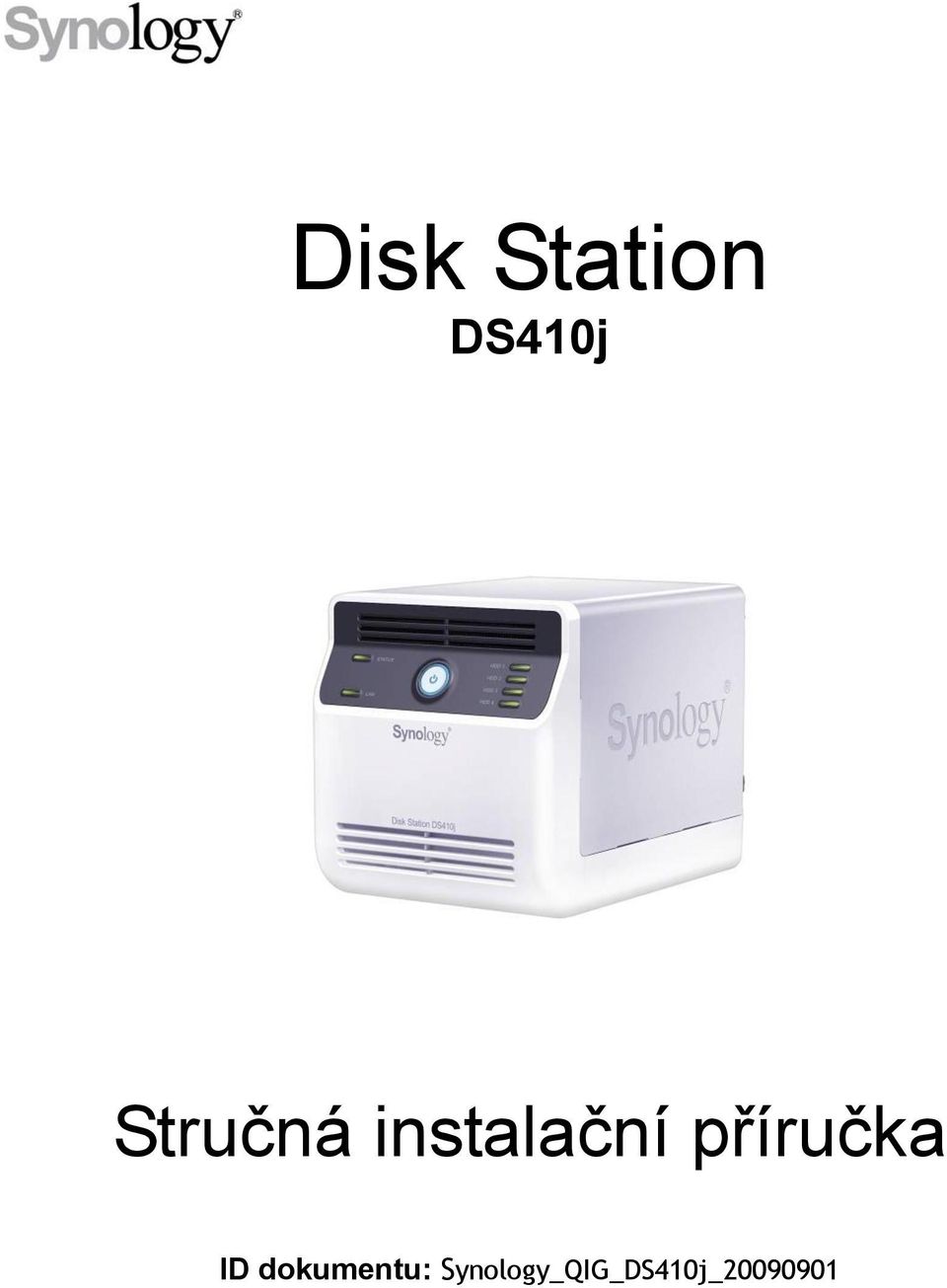

1 Disk Station DS410j Stručná instalační příručka ID dokumentu: Synology_QIG_DS410j_

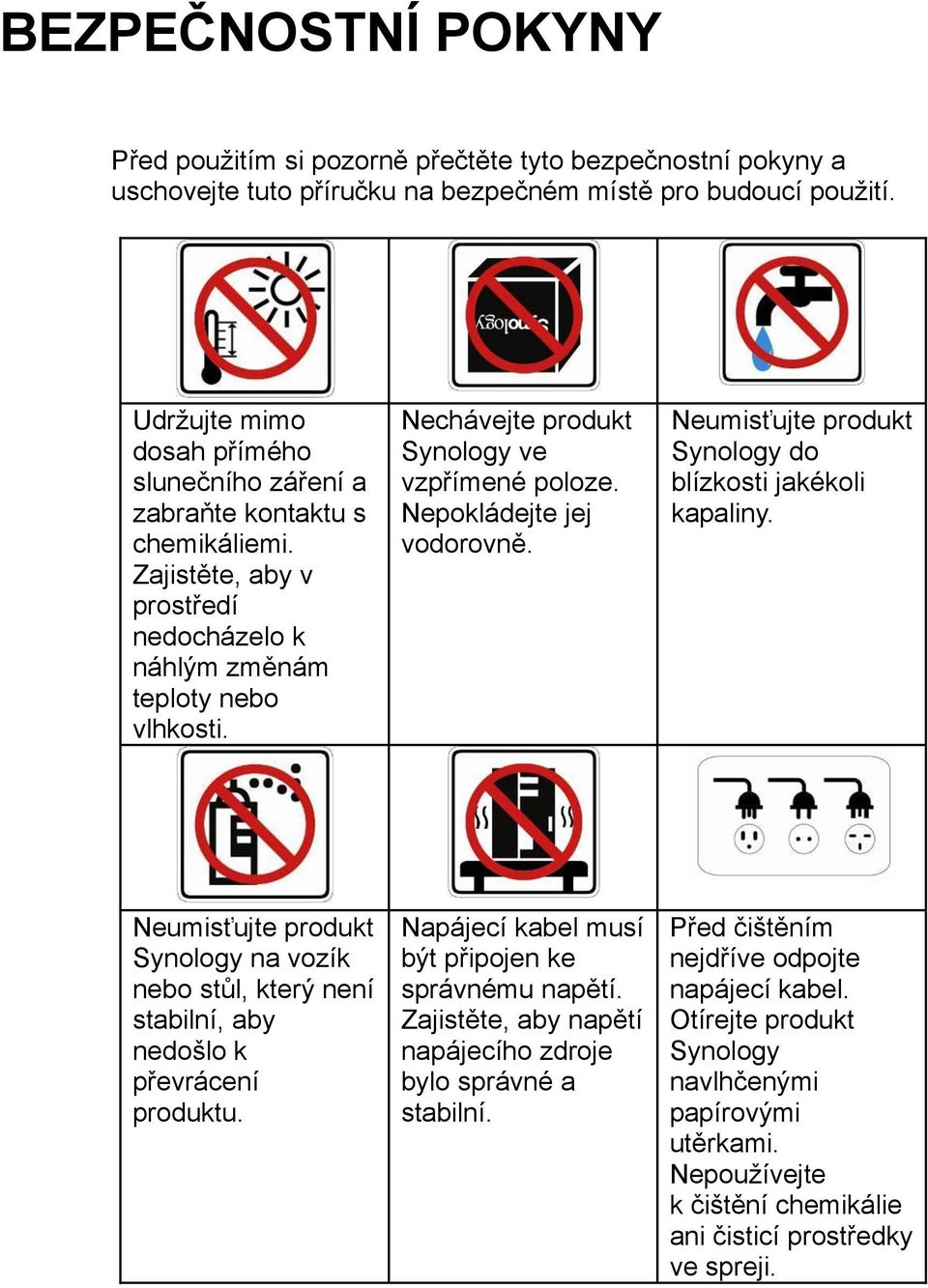

2 BEZPEČNOSTNÍ POKYNY Před použitím si pozorně přečtěte tyto bezpečnostní pokyny a uschovejte tuto příručku na bezpečném místě pro budoucí použití. Udržujte mimo dosah přímého slunečního záření a zabraňte kontaktu s chemikáliemi. Zajistěte, aby v prostředí nedocházelo k náhlým změnám teploty nebo vlhkosti. Nechávejte produkt Synology ve vzpřímené poloze. Nepokládejte jej vodorovně. Neumisťujte produkt Synology do blízkosti jakékoli kapaliny. Neumisťujte produkt Synology na vozík nebo stůl, který není stabilní, aby nedošlo k převrácení produktu. Napájecí kabel musí být připojen ke správnému napětí. Zajistěte, aby napětí napájecího zdroje bylo správné a stabilní. Před čištěním nejdříve odpojte napájecí kabel. Otírejte produkt Synology navlhčenými papírovými utěrkami. Nepoužívejte k čištění chemikálie ani čisticí prostředky ve spreji.

Nechávejte produkt Synology ve vzpřímené poloze. Nepokládejte jej vodorovně. Neumisťujte produkt Synology do blízkosti jakékoli kapaliny.

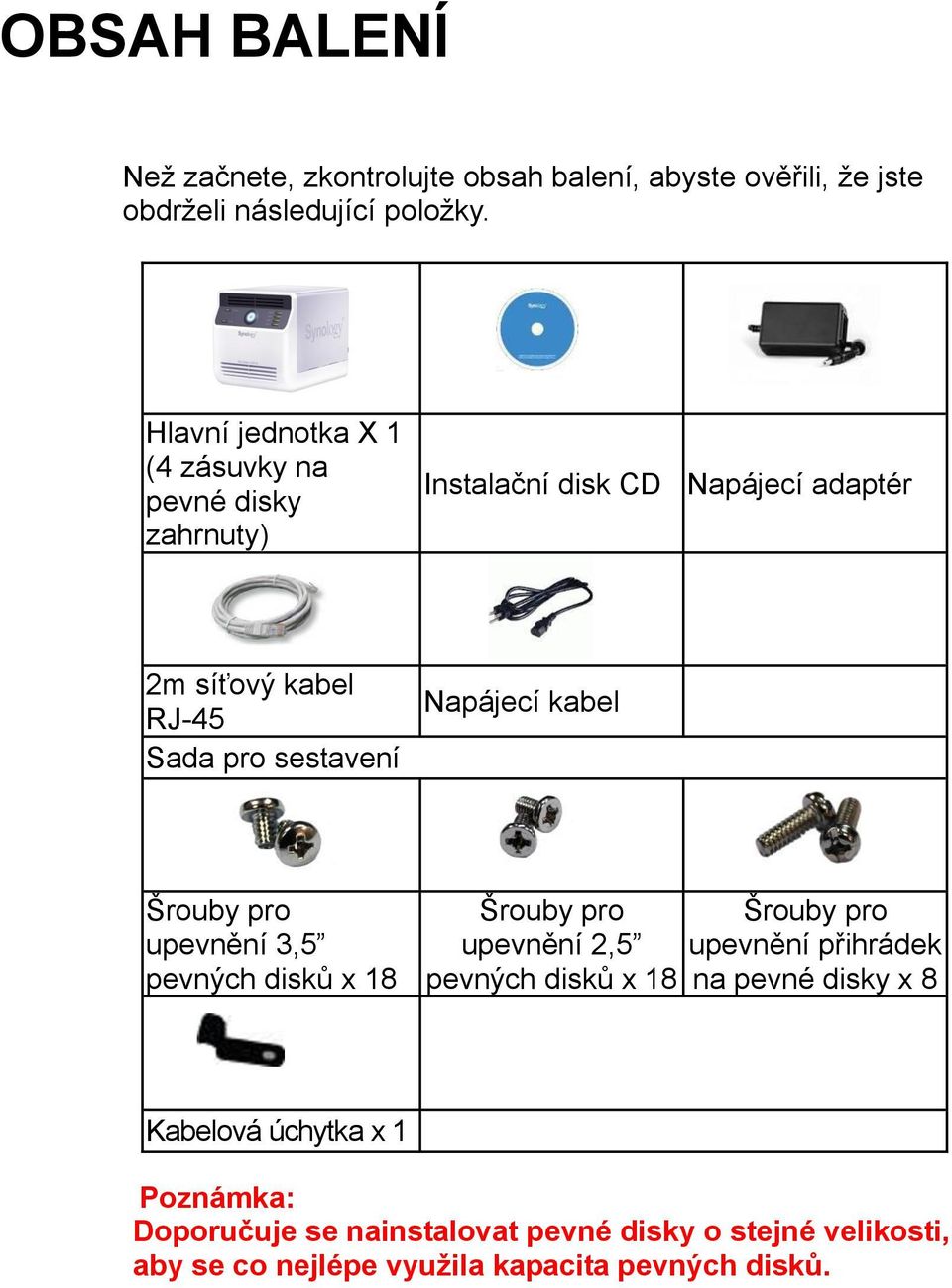

3 OBSAH BALENÍ Než začnete, zkontrolujte obsah balení, abyste ověřili, že jste obdrželi následující položky. Hlavní jednotka X 1 (4 zásuvky na pevné disky zahrnuty) Instalační disk CD Napájecí adaptér 2m síťový kabel RJ-45 Sada pro sestavení Napájecí kabel Šrouby pro upevnění 3,5 pevných disků x 18 Šrouby pro upevnění 2,5 pevných disků x 18 Šrouby pro upevnění přihrádek na pevné disky x 8 Kabelová úchytka x 1 Poznámka: Doporučuje se nainstalovat pevné disky o stejné velikosti, aby se co nejlépe využila kapacita pevných disků.

Napájecí kabel Šrouby pro upevnění 3,5 pevných disků x 18 Šrouby pro upevnění 2,5 pevných disků x 18 Šrouby pro upevnění přihrádek

4 INSTALACE PEVNÝCH DISKŮ Disk Station vyžaduje pro instalaci 3,5 pevné disky SATA nebo 2,5 pevné disky SATA. Podrobnosti naleznete níže: Upozornění! Pokud k instalaci použijete pevný disk, na kterém se nacházejí data, systém pevný disk naformátuje a veškerá data budou vymazána. Pokud data potřebujete, zálohujte je. 1. Odšroubujte čtyři šrouby na zadním krytu. 2. Opatrně zadní kryt odložte.

Pokud k instalaci použijete pevný disk, na kterém se nacházejí data, systém pevný disk

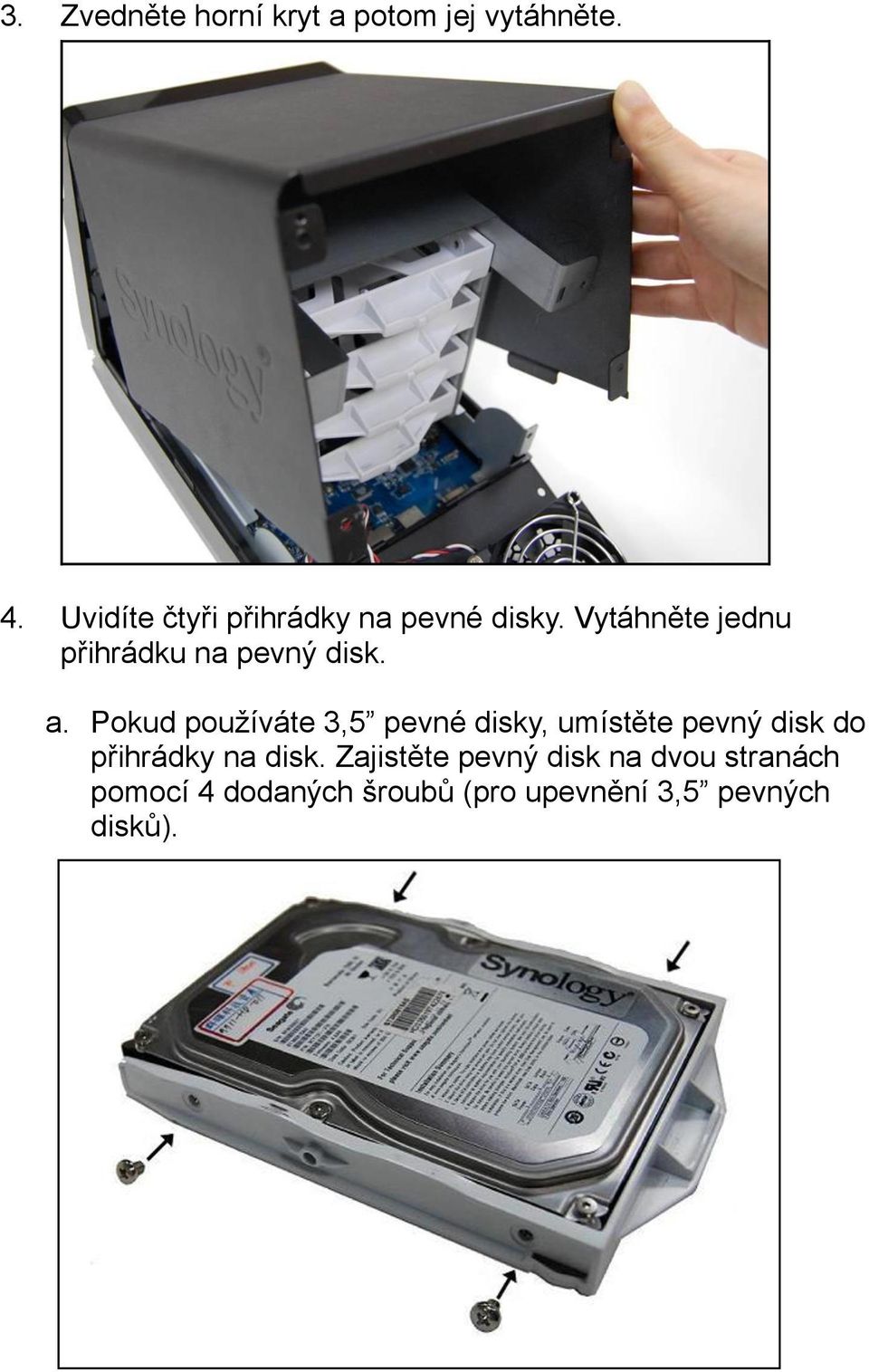

5 3. Zvedněte horní kryt a potom jej vytáhněte. 4. Uvidíte čtyři přihrádky na pevné disky. Vytáhněte jednu přihrádku na pevný disk. a. Pokud používáte 3,5 pevné disky, umístěte pevný disk do přihrádky na disk. Zajistěte pevný disk na dvou stranách pomocí 4 dodaných šroubů (pro upevnění 3,5 pevných disků).

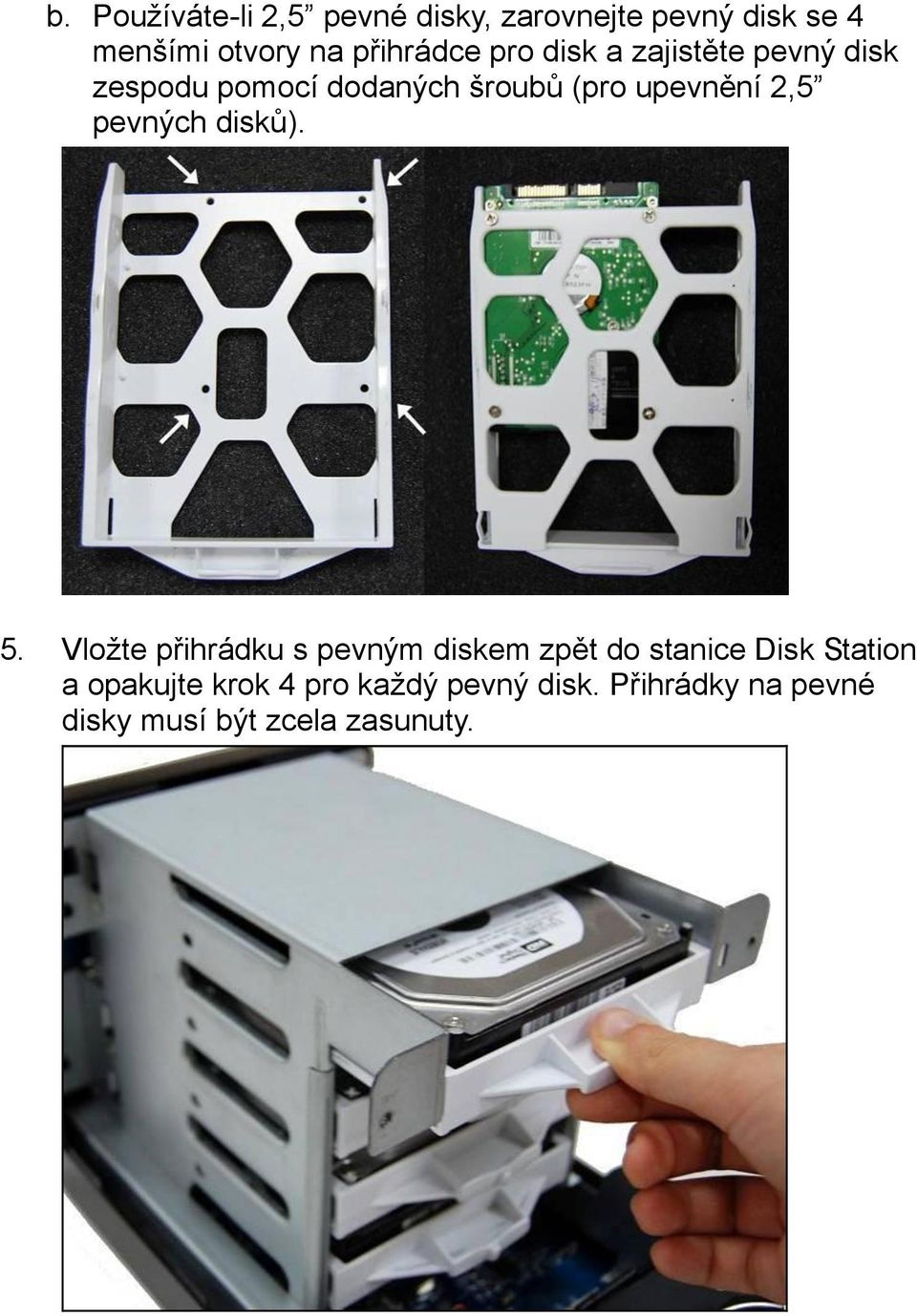

6 b. Používáte-li 2,5 pevné disky, zarovnejte pevný disk se 4 menšími otvory na přihrádce pro disk a zajistěte pevný disk zespodu pomocí dodaných šroubů (pro upevnění 2,5 pevných disků). 5. Vložte přihrádku s pevným diskem zpět do stanice Disk Station a opakujte krok 4 pro každý pevný disk. Přihrádky na pevné disky musí být zcela zasunuty.

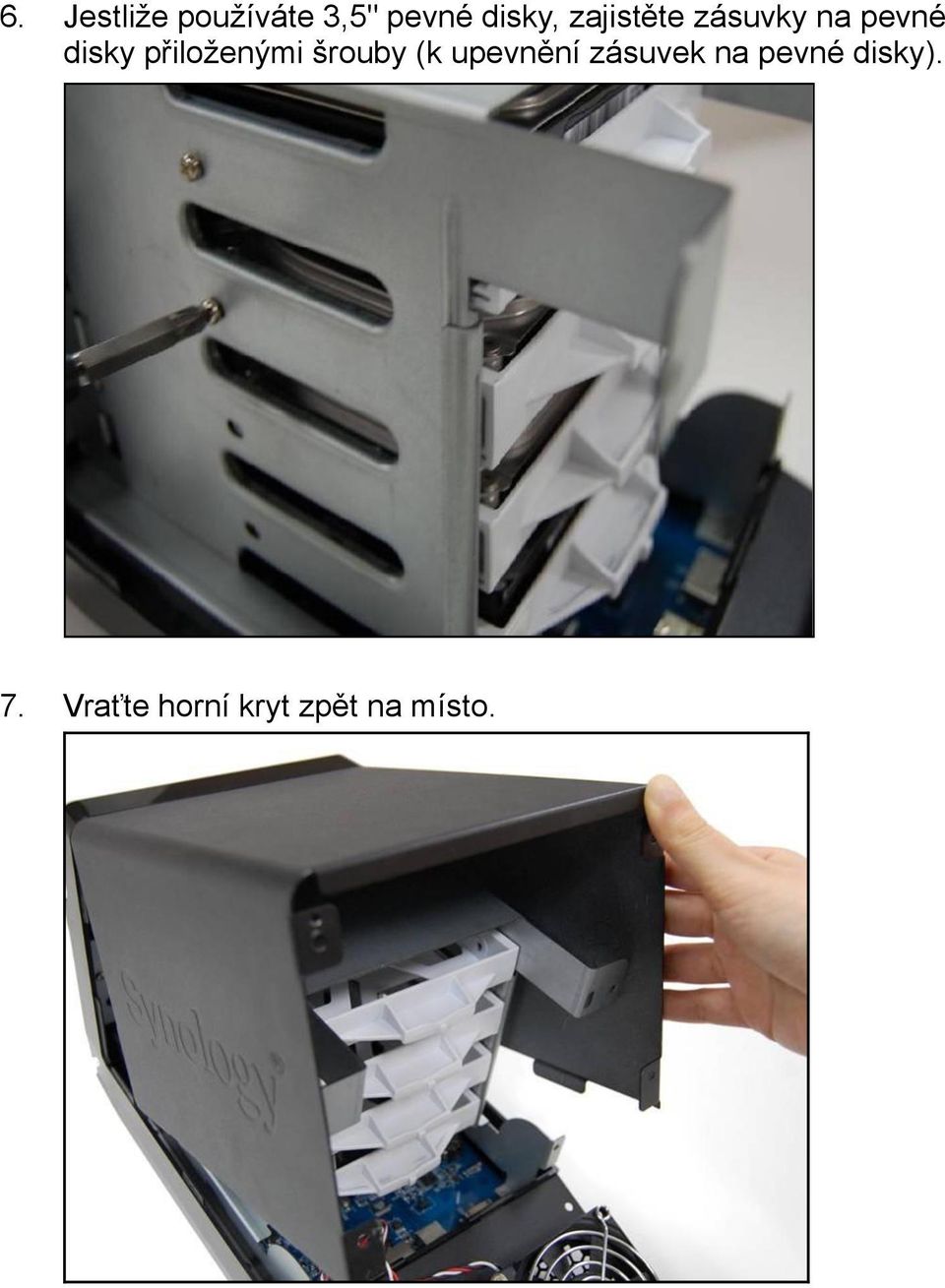

7 6. Jestliže používáte 3,5" pevné disky, zajistěte zásuvky na pevné disky přiloženými šrouby (k upevnění zásuvek na pevné disky). 7. Vraťte horní kryt zpět na místo.

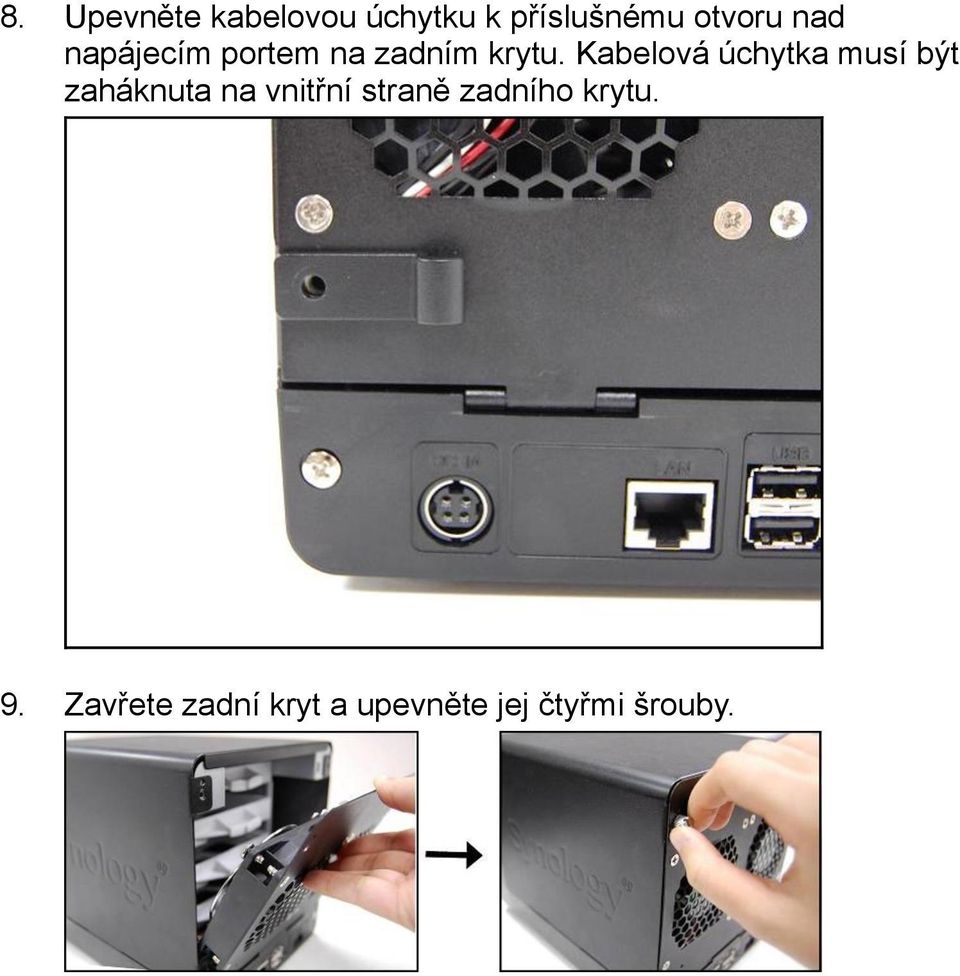

8 8. Upevněte kabelovou úchytku k příslušnému otvoru nad napájecím portem na zadním krytu. Kabelová úchytka musí být zaháknuta na vnitřní straně zadního krytu. 9. Zavřete zadní kryt a upevněte jej čtyřmi šrouby.

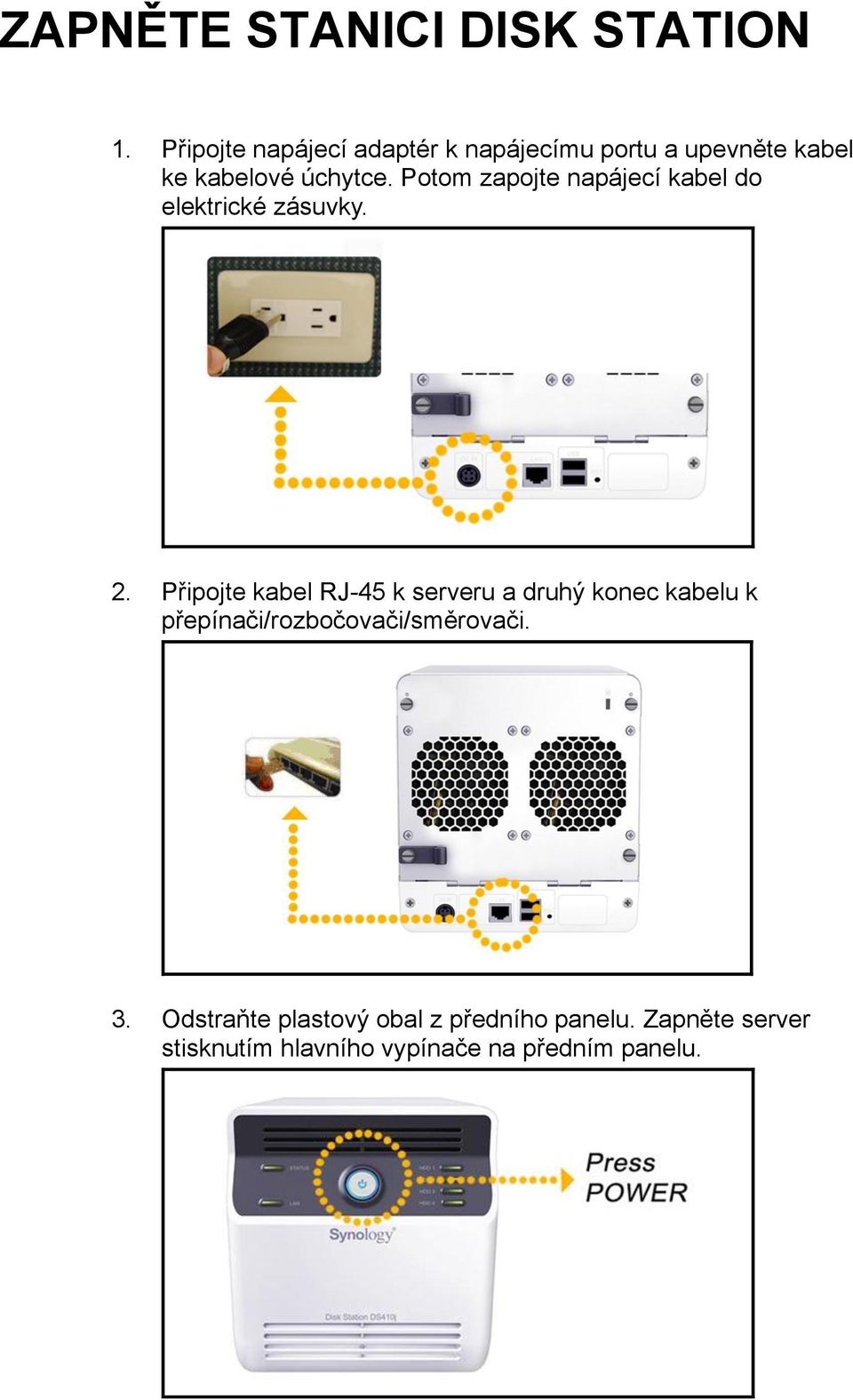

9 ZAPNĚTE STANICI DISK STATION 1. Připojte napájecí adaptér k napájecímu portu a upevněte kabel ke kabelové úchytce. Potom zapojte napájecí kabel do elektrické zásuvky. 2. Připojte kabel RJ-45 k serveru a druhý konec kabelu k přepínači/rozbočovači/směrovači. 3. Odstraňte plastový obal z předního panelu. Zapněte server stisknutím hlavního vypínače na předním panelu.

Potom zapojte napájecí kabel do elektrické zásuvky. 2.

10 INSTALACE SYSTÉ MOVÉ HO SOFTWARU Uživatel systému Windows 1. Vložte instalační disk CD do počítače. 2. V automaticky otevřené nabídce zvolte možnost Nastavit server Synology. 3. Klepněte na možnost Procházet a vyberte na instalačním disku CD instalační soubor PAT. 4. Dokončete nastavení podle pokynů na obrazovce. Poznámka: Vyberete-li možnost Nastavení jedním klepnutím, heslo správce bude prázdné.

Klepněte na možnost Procházet a vyberte na instalačním disku CD instalační soubor PAT. 4.

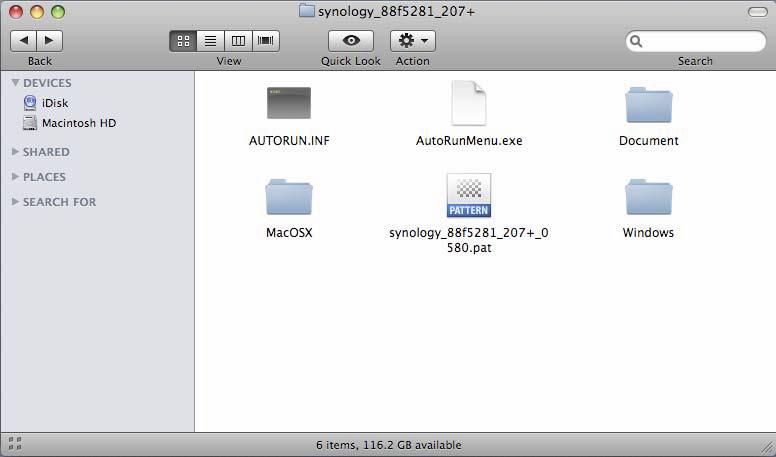

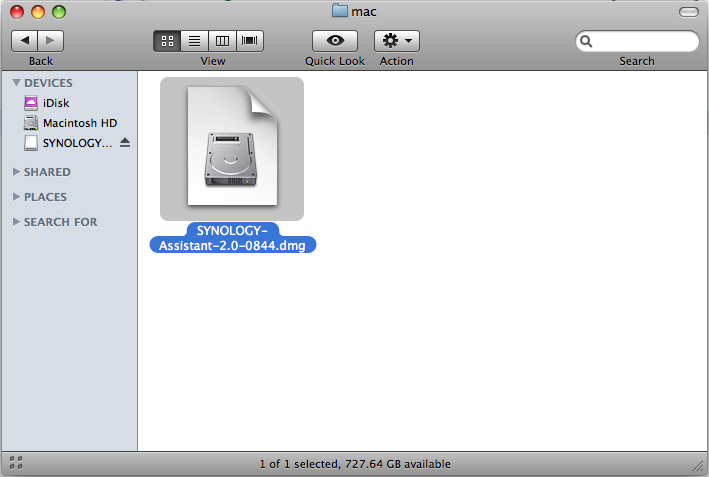

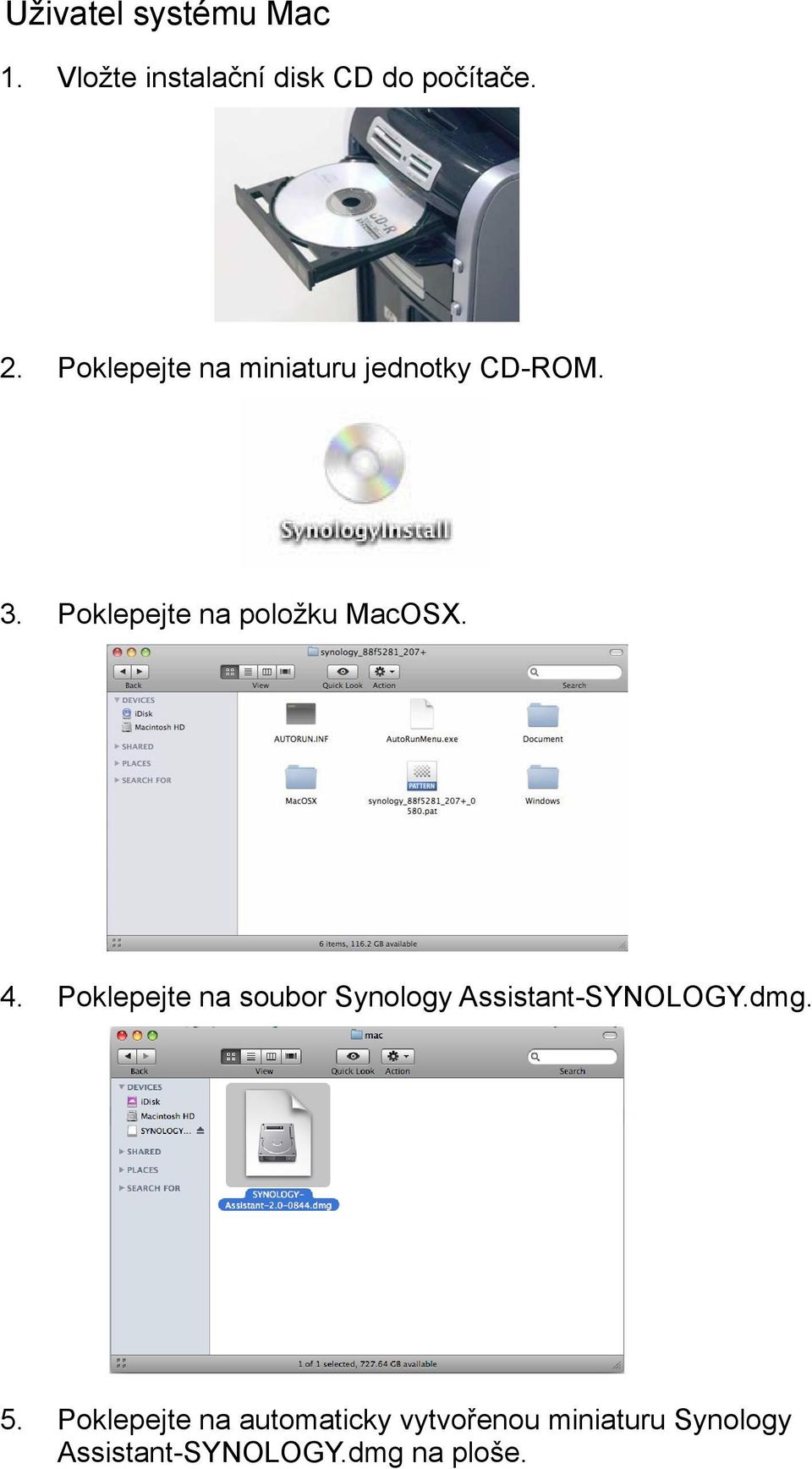

11 Uživatel systému Mac 1. Vložte instalační disk CD do počítače. 2. Poklepejte na miniaturu jednotky CD-ROM. 3. Poklepejte na položku MacOSX. 4. Poklepejte na soubor Synology Assistant-SYNOLOGY.dmg. 5. Poklepejte na automaticky vytvořenou miniaturu Synology Assistant-SYNOLOGY.dmg na ploše.

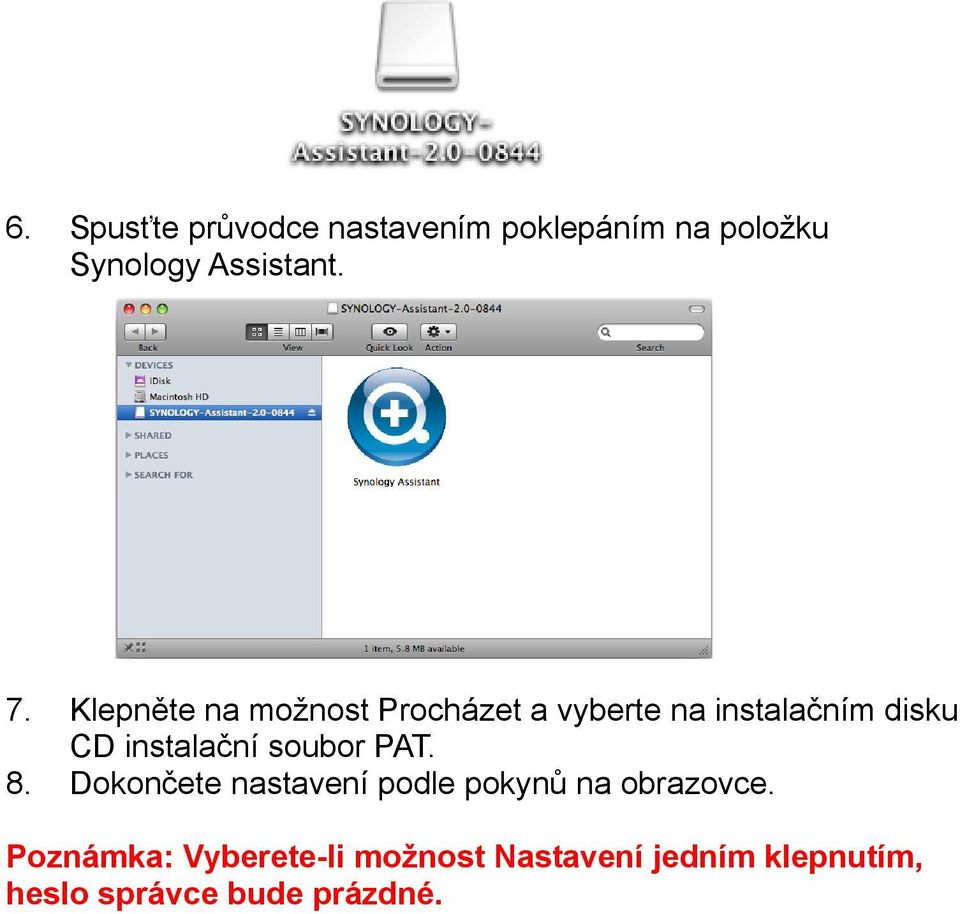

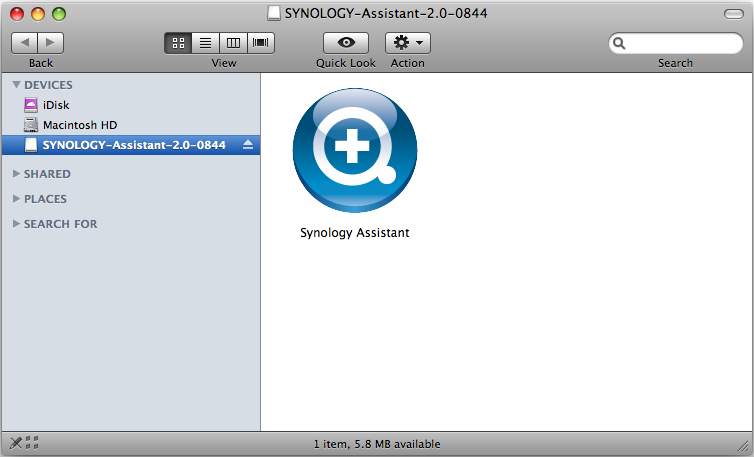

12 6. Spusťte průvodce nastavením poklepáním na položku Synology Assistant. 7. Klepněte na možnost Procházet a vyberte na instalačním disku CD instalační soubor PAT. 8. Dokončete nastavení podle pokynů na obrazovce. Poznámka: Vyberete-li možnost Nastavení jedním klepnutím, heslo správce bude prázdné.

soubor PAT. 8. Dokončete nastavení podle pokynů na obrazovce.

13 BLAHOPŘEJEME! Server je nastaven. Informace o rozšířeném nastavení a správě můžete nalézt v uživatelské příručce na instalačním disku CD. Další informace a online zdroje naleznete na adrese
