Disaster Recovery ve virtuálním prostředí a napříč technologiemi. Petr Hanzlík petr.hanzlik@storageone.cz

Transkript

1 Disaster Recovery ve virtuálním prostředí a napříč technologiemi Petr Hanzlík petr.hanzlik@storageone.cz

2 Disaster Recovery napříč technologiemi Disaster Recovery základní popis Co je důležité nezanedbat pro hladký proces Disaster Recovery Disaster Recovery ve fyzickém a virtuálním prostředí Jak řeší Disaster Recovery jednotliví technologičtí výrobci

3 Disaster Recovery základní popis

4 Data protection Popis Disaster Recovery a popis typových řešení Backup T-0 Outage T-1 Return to Service T-2 Days Hrs Mins Secs Secs Mins Hrs Days Recovery Point - RPO Recovery Time - RTO Tape backups Asynchronous replication Clustering Instant Recovery Disk Restore technologies Synchronous replication Restore Bare Metal Tape Restore 4

5 Disaster Recovery - pojmy Bar Metal Recovery/Restore uvedení systému do původního stavu procesem obnovy Instant Recovery okamžitá obnova, kde proces obnovy spočívá v rychlém startu aplikace, operačního systému či diskového úložiště, nejlépe rovnou ze záloh či replikací Synchronní replikace replikace dat s potvrzením zápisu dat na zdroji i cíli replikace Asynchronní replikace - replikace dat se zpožděním, tedy bez potvrzení zápisu dat na zdroji i cíli technologie vytváření snímků dat, aplikací, virtuálních strojů či celých diskových oblastí SLA (OLA) service-level či operation-level agreement definice služby, její zajištění a dostupnost

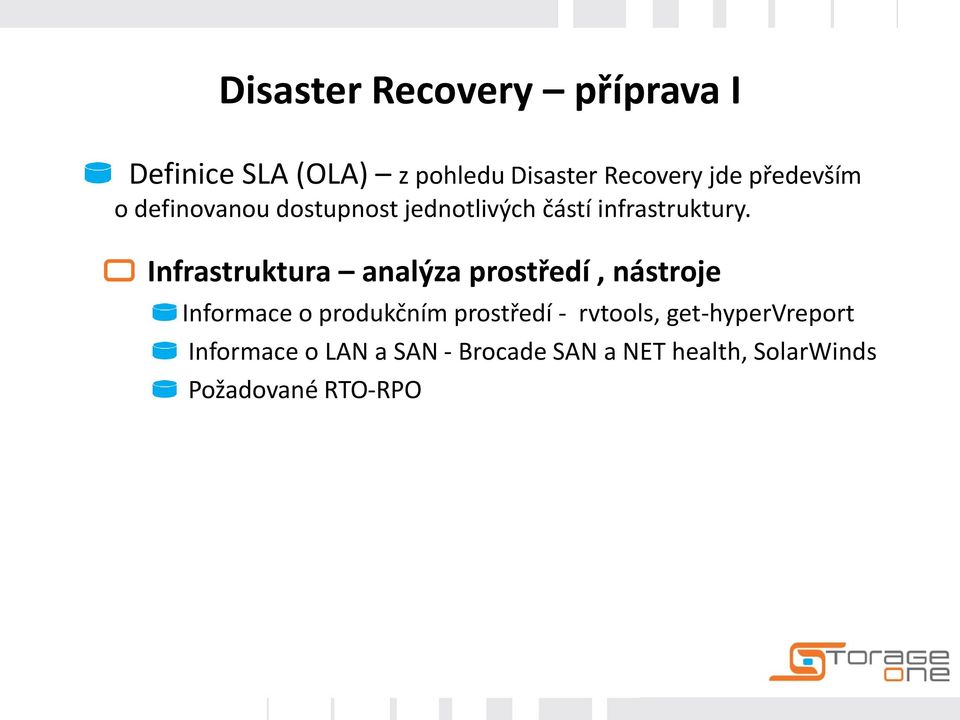

6 Disaster Recovery příprava I Definice SLA (OLA) z pohledu Disaster Recovery jde především o definovanou dostupnost jednotlivých částí infrastruktury. Infrastruktura analýza prostředí, nástroje Informace o produkčním prostředí - rvtools, get-hypervreport Informace o LAN a SAN - Brocade SAN a NET health, SolarWinds Požadované RTO-RPO

7 Disaster Recovery příprava I Definice SLA (OLA) z pohledu Disaster Recovery jde především o definovanou dostupnost jednotlivých částí infrastruktury. Infrastruktura analýza prostředí, nástroje Informace o produkčním prostředí - rvtools, get-hypervreport Informace o LAN a SAN - Brocade SAN a NET health, SolarWinds Požadované RTO-RPO Infrastruktura výkonová měření prostředí Disková úložiště, Flash storage, NAS - iometer, vdbench, hpreaddata, prostředky diskových úložišť Disková úložiště pro backup měření výkonu dedisbench a nástroje deduplikačních systémů, např. diskperf nebo nbperfchk Pásková úložiště měření výkonu přímo nástrojem IBM IDT, HP LTT,

8 Disaster Recovery příprava II Definice SLA (OLA) z pohledu Disaster Recovery jde především o definovanou dostupnost jednotlivých částí infrastruktury. Infrastruktura virtuální prostředí a výkon Thin, Thick provisioning proč SAN/NAS/LAN obnova lepší snapshot diskového systému než služby snapshotu Hypervisoru Členění LUNů pro virtualizaci Deduplikace zevnitř??? Hyper-V Media agent/media server na Hypervisoru RDM ve virtuálu důvod spolupráce snapshotů diskových úložišť Technologie Instant Recovery virtuálního prostředí. Při použití je třeba deklarovat výkon deduplikačního úložiště.

9 Infrastruktura Stavíme na zelené louce Disaster Recovery příprava III Replication Replication Primary Data Replica Filer/Array Production Data Center Filer/Array Filer/Array Filer/Array DR Domain

10 Disaster Recovery příprava IV Infrastruktura replikace diskových úložišť HW nebo replikace na bázi software řešení SW? SW HW Nezávislost na HW Granularita obnovy aplikací či filesystému Při obnově z replikace i z originálu možná konverze Thin Thick v případě virtuálního prostředí. Automatizace celého procesu od zálohy až po Instant Recovery či verifikaci (SureBackup, SureReplika) Replikace nejen dat na diskovém poli (NAS, lokální disky, ) Deduplikace a optimize deduplikace Granularita replikací. Možnost synchronní repliky výjimečně (kombinace se specializovaným SW Storage Foundation VVR) Replikace snapshotů, větší utilizace Optimalizovaná replikace diskového storage možnost deduplikace Obnova celé oblasti (LUN, volume) rychlejší Thin provisioning úložiště při replikaci Archivace NDMP záloha na pásku či SnapMirror to Tape Možnost výběru synchronní /asynchronní replikace Rychlejší snapshot a RPO Možnosti více technologií SnapClone, SnapMirror, SnapVault, SnapLock, Replikace zůstává v ReadOnly stavu Pro plný provoz nutno rozbít replikaci. Replikace vždy na blokové úrovni. Pro aplikaci a DB nutno spolupráci s API, VSS atd.

11 Výkon RTO - RPO dobrý, jen replikace se nám rozpadla

12 Disaster Recovery pro Vše existuje řešení Bar Metal Recovery/Restore Konverze do virtuálního prostředí SnapShot Replikace na úrovni storage Replikace na úrovni SW Migrace V2V Replikace virtuálního prostředí Instant Recovery Cloud řešení

13 Disaster Recovery Bar Metal Recovery NetBackup CommVault

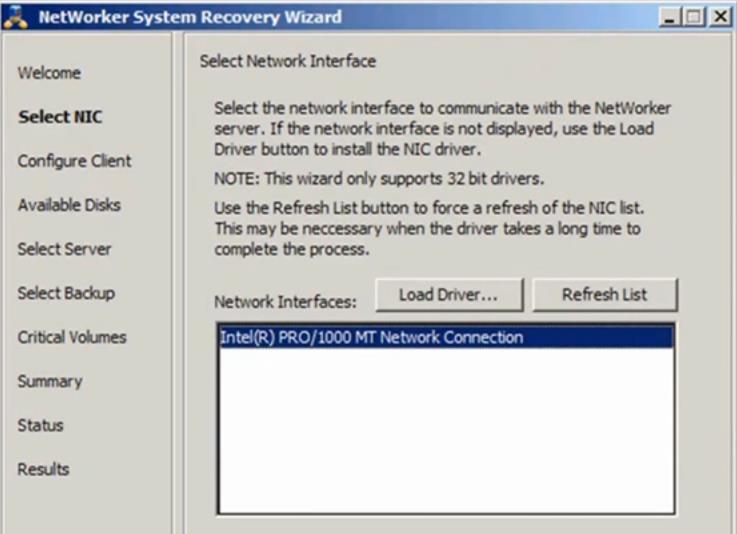

14 Disaster Recovery Bar Metal Recovery EMC NetWorker HP Data Protector

15 Disaster Recovery BMR Princip spočívá ve vytvoření ISO image souboru a jeho následném bootu, u některých SW je podpora i PXE boot přímo ze sítě (NetBackup). Z ISO image lze vytvořit i CD/DVD nebo ISO image podsunout virtuálnímu prostředí. Propracovanost, stabilita a jednotnost BMR je známa u řešení Symantec Netbackup a CommVault Simpana. Určitých vylepšení dosáhlo řešení NetWorker a HP Data Protector. Veeam používá nástroje třetí strany pro migraci fyzického železa do virtuálního prostředí

16 Disaster Recovery BMR

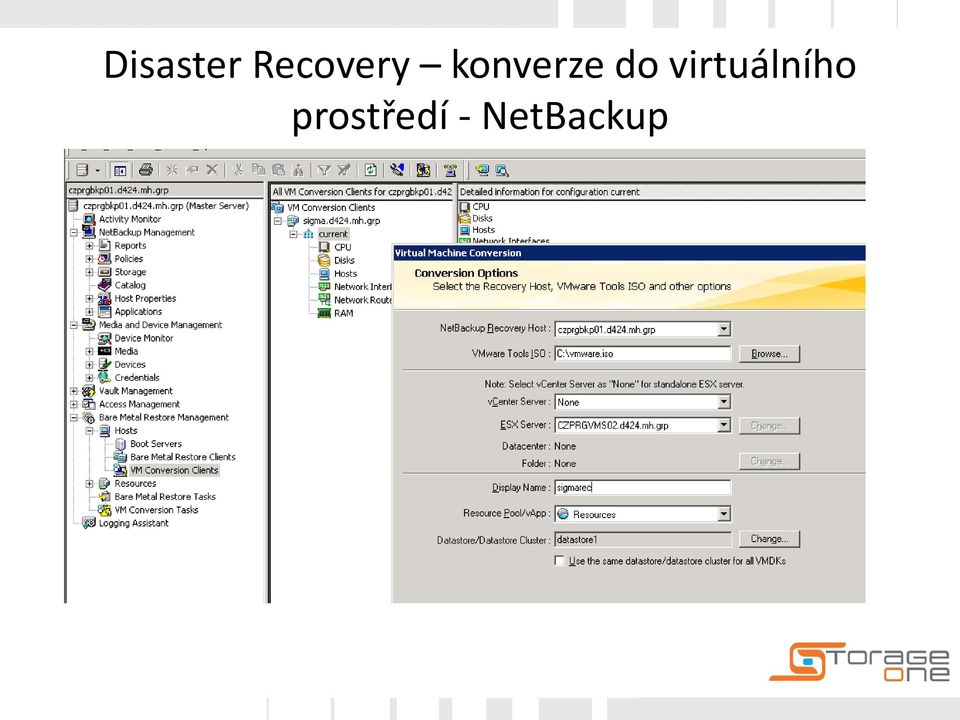

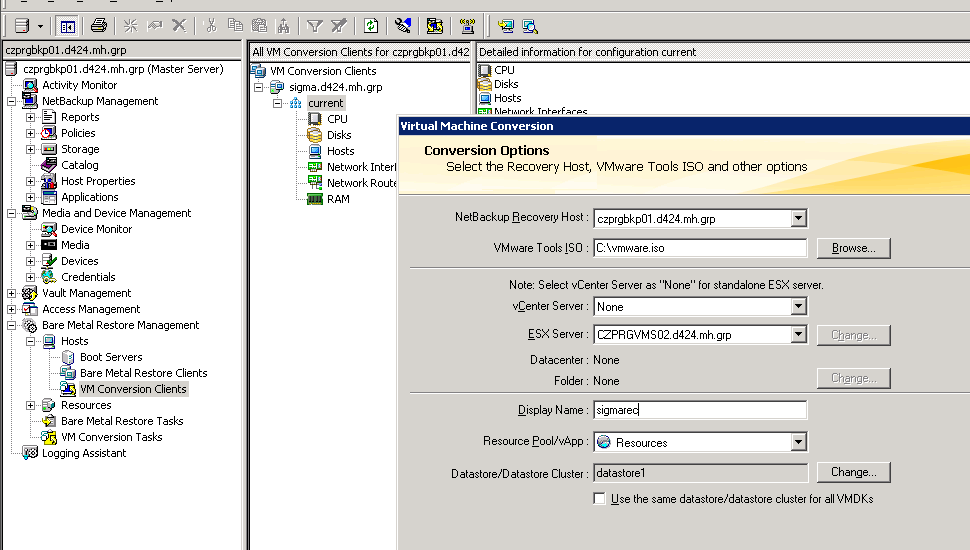

17 Disaster Recovery konverze do virtuálního prostředí - NetBackup

18 Disaster Recovery konverze do virtuálního prostředí - CommVault

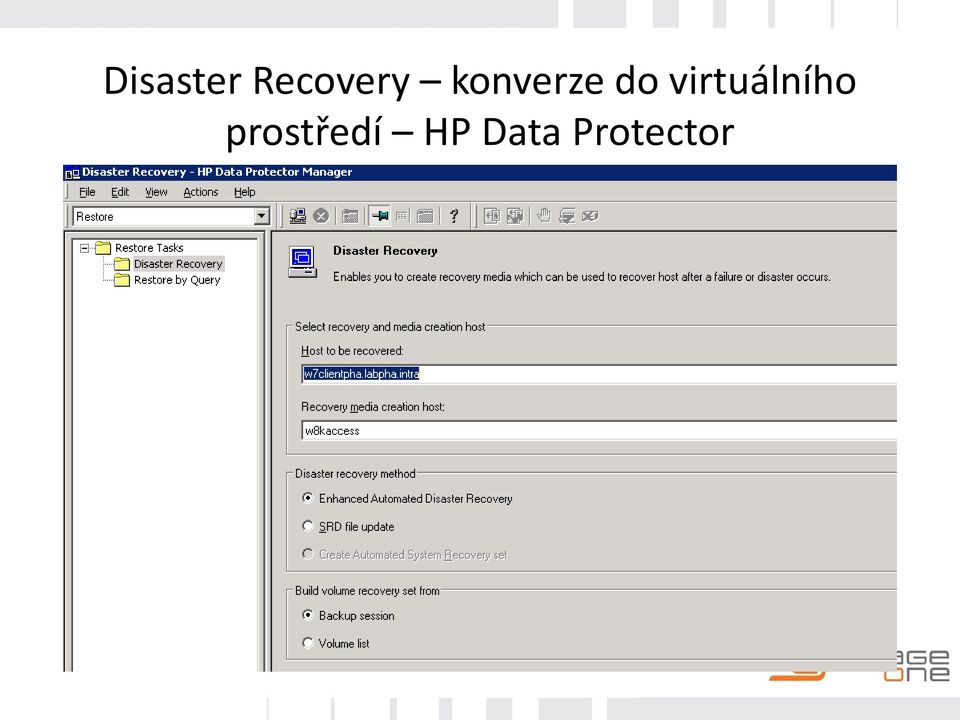

19 Disaster Recovery konverze do virtuálního prostředí HP Data Protector

20 Disaster Recovery konverze do virtuálního prostředí Backup Exec

21 Disaster Recovery konverze Konverze do prostředí Hyper-V a Vmware, Xen, KVM se provádí na základě instalovaného BMR prostředí Všechny systémy podporují konverzi do Vmware prostředí CommVault a BackupExec 2015 podporují konverzi do prostředí Hyper-V a mix mezi virtuálním prostředí, Netbackup uvolní Hyper-V koncem roku. HP Data Protector či NetWorker nemají přímou konverzi, ale je možno podsunout vytvořené ISO pomocí BMR přímo do Hypervisoru omezení výběru, nutná konfigurace, limity

22 Konverze do virtuální podoby je hračka, poradíme tak aby dopadla dobře

23 NetBackup client Disaster Recovery /Replikace řízené NetBackupem - HW řešení Media server SLP Policy Master server OpenStorage API Create snapshot Copy snapshot Copy snapshot Export snapshot NBUPlugin Storage Server/DFM Server Primary Data Replicate Replicate Duplicate Filer/Array Filer/Array Filer/Array

24 Replikace virtuálních serverů NetBackupem SW způsob Source domain * Image Duplication to a remote master Image Target domain * Standard duplication Image Client Master/ media OST-based storage OST-based storage Master/ media 23

25 Replikace virtuálních serverů a akcelerací

26 Live Sync replikace pro virtuální servery Workflow 1 2 DASH Copy nebo HW replikace 3 1 záloha pomocí VSA ochrání požadované stroje, které mají být replikovány 3 NEBO je spuštěna operace DASH Copy, která replikuje změny oproti předchozímu stavu do další lokace 2 Jakmile je dokončen proces ochrany, je spuštěna replikace změněných bloků přímo do stand-by virtuálních strojů 4 Následně jsou změněné bloky zapsány do cílových stand-by virtuálních strojů

27 Disaster Recovery /Replikace řízené Veeamem

28 Disaster Recovery replikace Rozhodnutí zda HW či SW řešení nebo kombinace Replikaci je třeba považovat za Disaster Recovery řešení, nikoliv za HA High Availability Replikovat nelze jen virtuální stroje, ale replikaci je možno provádět na úrovni souborů, databází či celých diskových oblastí. Replikujeme i vlastní zálohovací systém

29 Ideální je ověřit, že replikace v DR lokalitě jsou konzistentní a správné

30 Disaster Recovery NetBackup Instant Recovery

31 Commvault Instant Recovery Obnova VM z image záloh Obnova celého stroje ze stream záloh Live mount VM (Vmware) Ukázka Live recovery Live browsing Obnova VM z HW snapshotů (IntelliSnap) y na primárním úložišti Replikované snapshoty v DR lokalitě Netapp, EMC, Hitachi

32 Disaster Recovery EMC Instant Access

33 Disaster Recovery Instant Recovery Veeam

34 Disaster Recovery Instant Recovery Výhodné pro okamžité nastartování jednotek strojů Počítat s potřebou výkonu čtení VMDK image z backup úložiště. Detaily u jednotlivých technologií výrobců

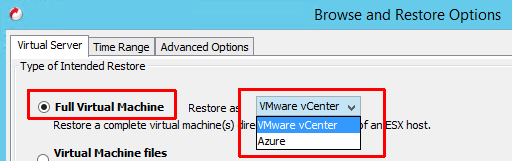

35 Instant Recovery rychlý start je záchrana Vrchní prchni

36 Cloud řešení a migrace V2V Cloud disaster recovery (Azure, Amazon, RackSpace, Oracle, OpenStack, Vmware vcloud Director) Cloud dev&test Cloud backup and recovery bundle Cloud replication Cloud gateway (podpora pro HW appliance)

37 DR v Cloud prostředí Technologie pro konverze VMs (V2C) VMware do Hyper-V Hyper-V do Vmware Hyper-V nebo Vmware do Amazon Hyper-V nebo Vmware do Azure

38 DR v Cloud prostředí

39 Cloud solution sets Sada přípravených workflow

40 Děkuji za pozornost
