1 NÝTOVACÍ NÁŘADÍ

2

3 ProSet 1600 Hydraulicko-pneumatické nýtovací nářadí na trhací nýty Hlavní rysy a přednosti Výkon Vysoký poměr síly k hmotnosti Rychlovýměnná přední hubice Rychlovýměnné pouzdro čelistí Rychlovýměna sběrné nádobky trnů Ergonomie Lehká polymerová konstrukce Pohodlná spoušť na dva prsty, která se aktivuje malou silou Směrovatelný výfuk vzduchu odsávání Hospodárnost Přípoj s ovládáním zapnutí a vypnutí tlakového vzduchu s možností namontovat ho z pravé i levé strany Přizpůsobitelnost Schopný nýtovat mikro nýty ø2,0mm Lehké, pohodlná obsluha Rychlovýměnná hubice k rychlé demontáži Rychlovýměnnépouzdro čelistí k rychlé demontáži Rozsah /

4 ProSet 1600 Nýtovací nářadí ProSet 1600 ProSet 1600 MCS Hmotnost Délka Výška Zdvih nástroje Pracovní tlak Tažná síla Poměr síla/ hmotnost Spotřeba vzduchu 0,97 kg 275 mm 227 mm 18 mm 5,0-6,9 bar 4850 N při 6,2 bar 5 kn/kg 1,22 litru/nýt 1,04 kg 272 mm 227 mm 18 mm 5,0-6,9 bar 4850 N při 6,2 bar 4,6 kn/kg 70 litrů/min. (max) Kapacita nýtů Typ nýtu Otevřený a Multi-Grip Uzavřený Materiál (Těleso Trn) Hliník Ocel/Nerez. ocel Nerez. ocel Nerez. ocel Monel Ocel/Nerez. ocel Hliník Ocel/Nerez. ocel Měď Ocel Nerez. ocel Nerez. ocel Hliník Ocel LSR Nýty HR nýty T nýt Self Plugger Kapacita zásobníku MCS (počet trnů) * Použijte nastavení narážeče čelistí FAN Nezahrnuje Multi-Grip Nastavte tlak na 6,2 bar POZN: Nerez. ocel = Nerezová ocel Průměr nýtu 2,4mm*,0 -,2mm 4,0mm Volitelné doplňky Číslo dílu PRN214 PRG FAN FA FAN Popis Trvejte na originálních nýtech POP Hlavice pro 2,0mm mikro nýty Čelisti pro 2,0mm mikro nýty Prodlužovací souprava pro přední stranu Délka 5 Adaptér pro MCS5000 (dálkový systém MCS) MCS Dodatečné montážní vybavení - ke změně modelu 1600 Prodloužený plášť nosu

5 ProSet 2500 Hydraulicko-pneumatické nýtovací nářadí na trhací nýty Hlavní rysy a přednosti Výkon Vysoký poměr síly k hmotnosti Rychlovýměnná přední hubice Rychlovýměnné pouzdro čelistí Rychlovýměna sběrné nádobky trnů Ergonomie Lehká polymerová konstrukce Pohodlná spoušť na dva prsty, která se aktivuje malou silou Směrovatelný výfuk vzduchu odsávání Hospodárnost Přípoj s ovládáním zapnutí a vypnutí tlakového vzduchu s možností namontovat ho z pravé i levé strany Přizpůsobitelnost Kompatibilita s POP dávkovačem nýtů (RP) Kompatibilita se systémem monitorování nýtů POP SmartSet Prodloužená 140mm hubice pro dodatečný dosah Bezpečnost Uzavření tlakového vzduchu při sejmutí sběrné nádobky Rozsah /

6 ProSet 2500 Nýtovací nářadí ProSet 2500 ProSet 2500 MCS 20.6mm 290 mm 90 mm 54.5mm 46mm 20.6mm 04mm 90 mm 54.5mm 46mm 27.9mm 27.9mm 47mm 47mm 259mm 259mm 88mm 88mm Hmotnost Délka Výška Zdvih nástroj Tažná síla Poměr síla/ hmotnost Air Consumption 1,20 kg 290 mm 259 mm 18 mm 9400 N při 6,2 bar 7,8 kn/kg 2,15 litru na nýt 1,1 kg 04 mm 259 mm 18 mm 9400 N při 6,2 bar 7,18 kn/kg 70 litrů na min (MAX) Kapacita nýtů Typ nýtu Otevřený a Multi-Grip Uzavřený LSR nýty HR nýty Rada F T - nýt Self Plugger UltraGrip Materiál (Těleso Trn) Hliník Ocel/Nerezová ocel Nerezová ocel Nerezová ocel Monel Ocel/Nerezová ocel Hliník Ocel/Nerezová ocel Měď Ocel Nerezová ocel Nerezová ocel Hliník Ocel Nerezová ocel Nerezová ocel * Použijte nastavení narážeče čelistí FAN * * Použijte nastavení narážeče čelistí DPN S výjimkou typu Multi-Grip,0-,2 mm* 4,0mm* 4,8mm** Průměr nýtu ** Volit elné doplňk y Part Number DPN FAN FAN275-1 FA FAN FAN MCS Retrofit Kit Description 17mm nástrční klíč na šrouby s vnitřním šestihranem Prodlužovací souprava pro přední stranu 140 mm ProSet 2500 Souprava těsnění Adaptér pro dálkový MCS (MCS5000) Dodatečné montážní vybavení pro sběrný systém trnu Reduced Diameter Front End Kit Extended Nose Housing

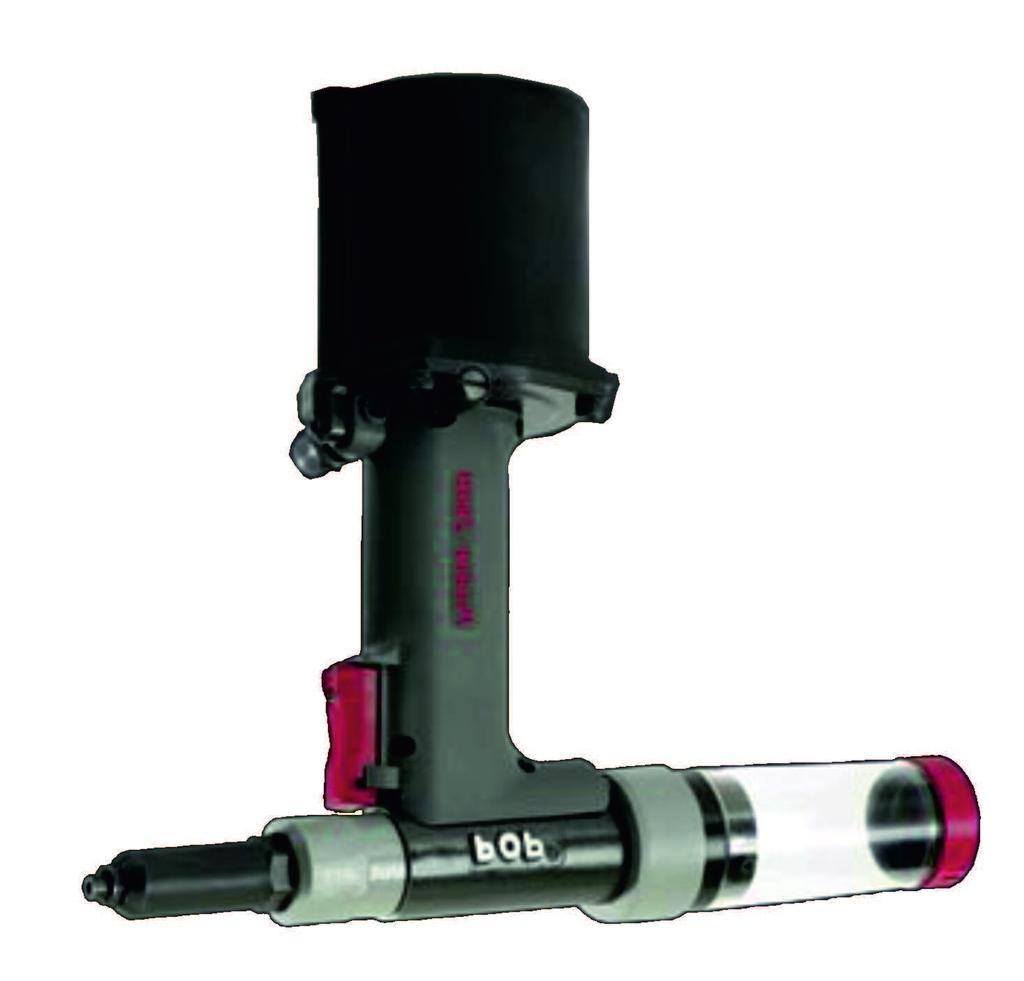

7 ProSet 400 Hydraulicko-pneumatické nýtovací nářadí na trhací nýty Hlavní rysy a přednosti Výkon Vysoký poměr síly k hmotnosti Rychlovýměnná přední hubice Rychlovýměnné pouzdro čelistí Rychlovýměna sběrné nádobky trnů Ergonomie Lehká polymerová konstrukce Pohodlná spoušť na dva prsty, která se aktivuje malou silou Směrovatelný výfuk vzduchu odsávání Hospodárnost Přípoj s ovládáním zapnutí a vypnutí tlakového vzduchu s možností namontovat ho z pravé i levé strany Přizpůsobitelnost Kompatibilita s POP dávkovačem nýtů (RP) POP Dálkový sběrný systém trnu (MCS5000) POP Specializované hlavy Bezpečnost Uzavření tlakového vzduchu při sejmutí sběrné nádobky Rozsah /

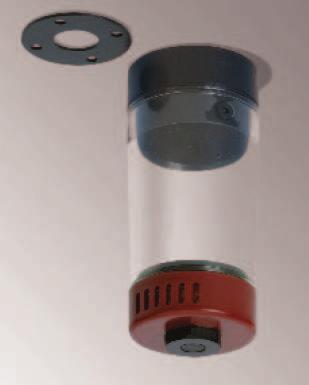

8 ProSet 400 Nýtovací nářadí ProSet 400 ProSet 400 MCS 22,4 mm 09 mm 10 mm 67,5 mm 57,9 mm 22,4 mm 4 mm 10 mm 67,5 mm 57,9 mm 8,1 mm 8,1 mm 59 mm 59 mm 16 mm 16 mm 107 mm 107 mm Hmotnost Délka Výška Zdvih nástroje Tažná síla Poměr síla/hmotnost Spotřeba vzduchu 1,90 kg 09 mm 16 mm 26 mm N při 6,2 bar 9,7 kn/kg 4,86 litrů/nýt 2,00 kg 4 mm 16 mm 26 mm N při 6,2 bar 9,2 kn/kg 80 litrů/min. (max) Kapacita nýtů Typ nýtu Otevřený a Multi-Grip Uzavřený LSR nýty HR nýty Rada F T - nýt Self Plugger UltraGrip Materiál (Těleso Trn) Hliník Ocel/Nerezová ocel Nerezová ocel Nerezová ocel Monel Ocel/Nerezová ocel Hliník Ocel/Nerezová ocel Měď Ocel Nerezová ocel Nerezová ocel Hliník Ocel Nerezová ocel Nerezová ocel * Použijte PRG čelisti s nastavením narážeče čelistí FAN ** Použijte PRG čelisti a narážeč čelistí DPN Použijte PRG čelisti a narážeč čelistí DPN Průměr nýtu,2 mm* 4.,0 mm* 4,8 mm** 6,4 mm Volitelné doplňky Číslo dílu FA FA FAN FAN FAN PRH PRH RP4-501 RP6-501 Popis Rohová hlava MCS5000 adaptér pro nýty velikostí 4, 5, 6 MCS5000 adaptér pro nýty velikostí 8 ProSet mm prodlužovací souprava ProSet 400 Souprava těsnění Dodatečné montážní vybavení pro sběrný systém trnu PRH840Adaptér pro rohovou hlavu PRH850Adaptér pro rohovou hlavu RP4/RP5 Objímka RP6 Objímka MCS Dodatečné montážní vybavení

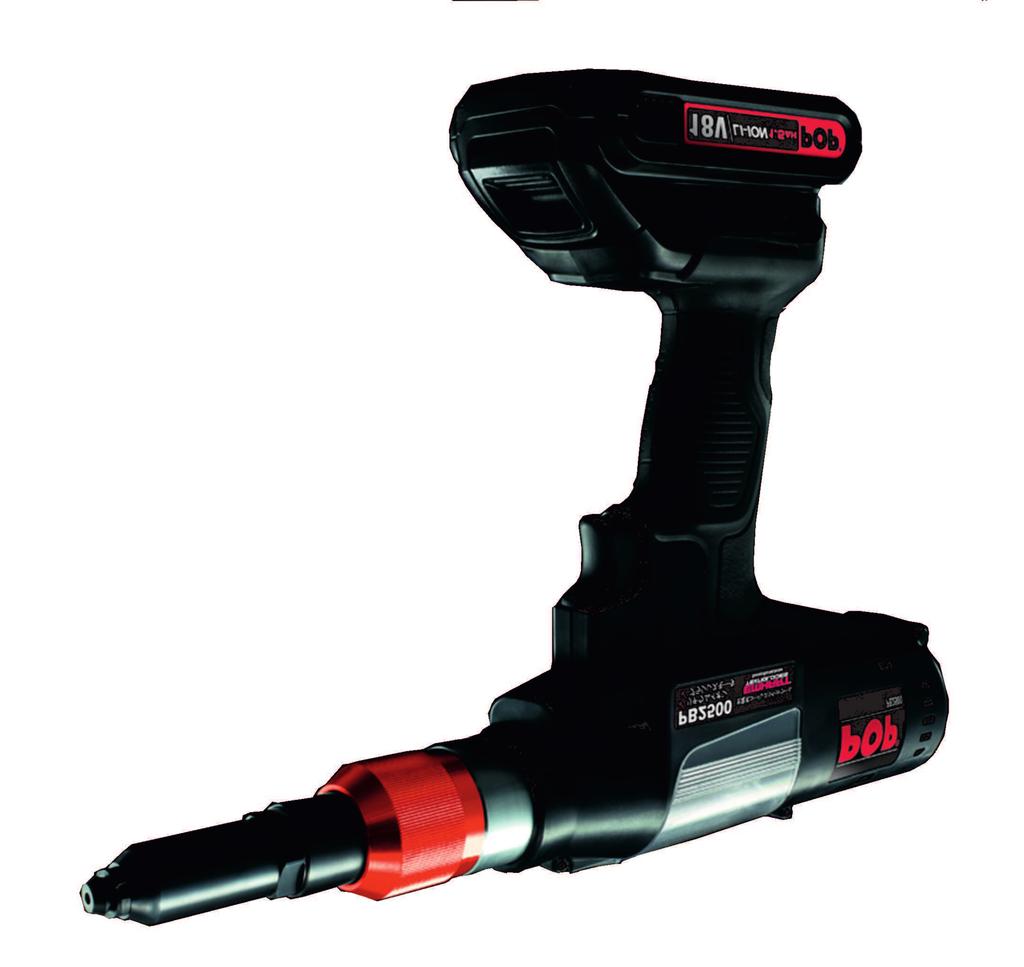

9 ProSet PB2500 Akumulátorové nářadí pro trhací nýty Výkonné, kompaktní a lehké nářadí s lithium Ion baterií Zbytek trnu automaticky padá do sběrné nádoby Rozsah: standardní nýty ø 2,4 4,8mm Hmotnost 1,69kg včetně baterie Mechanické přidržování nýtu Nabitá Li-Ion baterie už za 0 minut Mechanické přidržování nýtu Integrovaná sběrná nádobka Rychlovýměnná hubice Nýt je přidržován i při nýtování směrem dolu. Velk á kapacita sběrné nádoby pojme až 600 nýtů Nepotřebujete nářadí při snímání hubice a pouzdra čelistí.

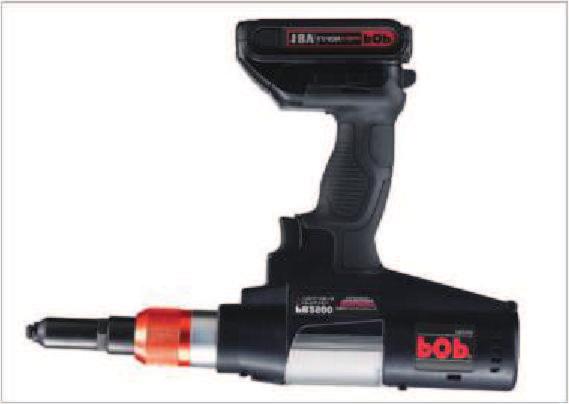

10 ProSet PB2500 Akumulátorové nářadí pro trhací nýty Specifikace Rozměry: Battery: Nabíječka: Zdvih: Hlučnost: Tažná síla: Rozsah: Hmotnost: 20mm x 240mm 18V Li-Ion 1,5 Ah slim battery pack (POP EBC181-QW) čas nabíjení pouze 0 minut 20V Li-Ion (POP EBC105-QW), s moderním displejem 25mm 7,7 db(a) 8,500 N Standardní nýty ø 2,4 4,8mm 1,69 kg včetně baterie Vysoká rychlost nýtování Nýtování ocelového nýtu ø 4,8mm POP Nízká spotřeba energie Nýtování ocelového nýtu ø 4,8mm POP POP PB sekund / kus Aku nářadí od společnosti A 1.9 sekund / kus Aku nářadí od společnosti B 2.1 sekund / kus POP PB kw / rok Aku nářadí od společnosti A 18.0 kw / rok Aku nářadí od společnosti B 8.2 kw / rok (sec.) (kw) * Výsledky založené na interním testování v Emhart * Měřeno od stisknutí tlačítka až po návrat nářadí do startovací pozice kdy je připraveno pro vložení dalšího nýtu * Výsledky založené na interním testování v Emhart * Počítáno při nýtování 480,000 nýtů za rok Velká výdrž baterie Nýtování ocelového nýtu ø 4,8mm POP Velký zdvih Nýtování ocelového nýtu ø 4,8mm POP POP PB nýtů na nabití POP PB Aku nářadí od společnosti A 500 nýtů na nabití Aku nářadí od společnosti A 20 Aku nářadí od společnosti B 90 nýtů na nabití Aku nářadí od společnosti B (pcs.) (mm) * Výsledky založené na interním testování v Emhart * Počet nýtů zanýtovaných s plně nabitou baterií * Výsledky založené na interním testování v Emhart

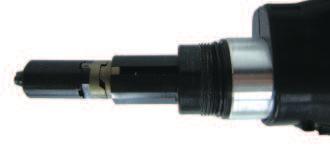

11 ProSet PB400 Akumulátorové nářadí pro strukturované trhací nýty ø mm Rychlé akumulátorové výkonné nýtovací nářadí s extrémní silou a výdží JEDNODUCHOST Snímatelná hubice a přístup k čelistem bez použití nářadí LEHKOST Hmotnost pouze 2,1 kg, včetně 2.0 Ah baterie (možnost 4.0 Ah baterie) SÍLA 18kN síla v tahu, mm zdvih VÝDRŽ Poháněnno bateriemi DeVALT XR Li-Ion POWERED BY TM18 V Přidržování nýtů v náustku Integrovaná sběrná nádobka Jednoduché snímání hubice Nýt je bezpečně přidržován v náůstku při manipulaci Integrovaná sběrná nádobka zachytí velký počet trnů nýtů Snímatelná hubice a přístup k čelistem bez použití dalšího nářadí

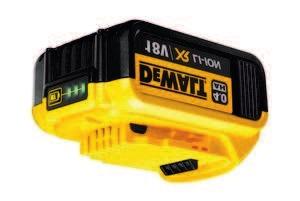

12 ProSet PB400 Akumulátorové nářadí pro strukturované trhací nýty ø mm Výkonné nářadí s vynikající ergonomií, extrémní silou a velkou přidanou hodnotou. Zaručuje vysokou produktivitu a tím zlepšuje návratnost vaší investice také díky nízkým nákladům na instalaci. Odolný bezkontaktní motor zaručuje minimální údržbu. Dlouhá výdrž baterie dovolí zanýtovat až 500 strukturovaných nýtů ø6,4 mm na jedno nabití (2.0 Ah baterie) Úspora času nepřetržitý provoz ve výrobních podmínkách bez přetížení nářadí Jednoduché použití: - snadné sejmutí hubice a pouzdra čelistí - přidržování nýtu - rychlá výměna baterie SPECIFIKACE POWERED BY TM18 V Rozměry: Baterie: možnost: 6 mm (d) x 255 mm (v) DEWALT 18V XR Li-Ion 2.0Ah baterie pack 18V XR Li-Ion 4.0Ah baterie pack, obě s identifikací stavu baterie Nabíječka: Zdvih pístu: Tažná síla: Hladina hluku: Rozsah*: Hmotnost: DEWALT rychlonabíjecí nabíjecí čas 0 minut (2.0Ah) nabíjecí čas 60 minutes (4.0Ah) 0 mm 18,000 N 74 db(a) Trhací nýty ø mm 2.1 kg včetně 2.0Ah baterie 2.4 kg včetně 4.0Ah baterie Nářadí je dodáváno v sadě se dvěmi bateriemi 18V 2.0Ah DEWALT XR Li-Ion včetně rychlonabíječky.(4.0ah batterie jsou nabízeny zvlášť) Všechny baterie mají identifikaci stavu nabití baterie. * Pro detailnější informace k nářadí, příslušenství, servisu a návodům kontaktujte svého lokálního zástupce.

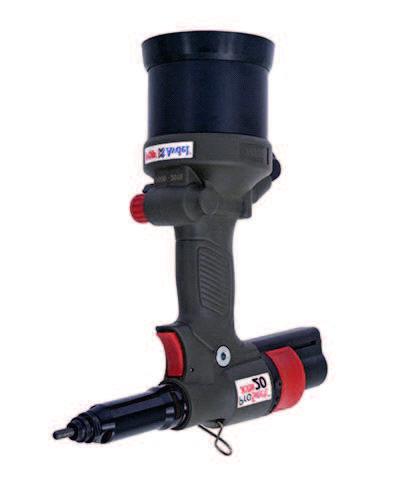

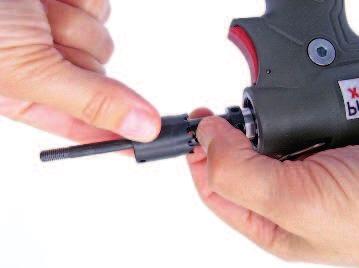

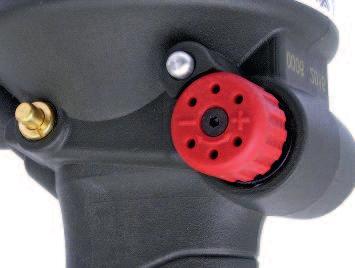

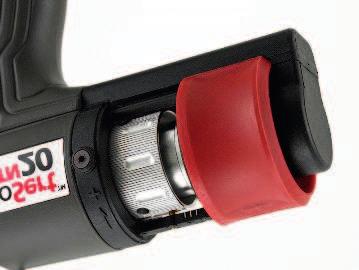

13 ProSet XTN20 Vysokorychlostní nýtovací nářadí pro nýtovací matice s flexibilním nastavením zdvihu nebo síly nýtování Sloučením prvotřídních inovací z Pop a Avdel bylo vytvořeno vysokorychlostní lehké nářadí s velkou silou a životností, vynikající ergonomií a optimální flexibilitou reaguje na poslední vysoké standardy ve výrobě nástrojů. Klíčové vlastnosti a výhody: Flexibilní provoz v modu nastavení zdvihu nebo nastavení síla Vysoký poměr síly a hmotnosti 11,1 kn/kg Odolná vysoce pevná instalace závitových trnů jako standard Dlouhodobé břitové hydraulické těsnění s dlouhou životností pro co nejdelší interval oprav Pohodlné tlačítko vytáčení Snadné používání, bez dalšího nářadí, rychlovýměna závitového trnu Specifikace: Tažná síla při 5 barech: kn Rozsah pracovního tlaku: 5-7 bar Zdvih pístu: - 7 mm Hladina hluku: <75 db(a) Hmotnost: 1.59 kg Čas cyklu: <1.5 sec. kompletní zanýtování Rozsah: Maticové nýty M to M10, 4UNC do /8" (detaily v manuálu) Rychlý přístup k seřízení zdvihu bez použití nářadí Rychlovýměna závitového trnu bez použití nářadí Seřízení síly nýtování bez použití nářadí
