Návod k obsluze pro vícestupňové ponorné čerpadlo typ CRPM

Transkript

1 Návod k obsluze pro vícestupňové ponorné čerpadlo typ CRPM 1. Bezpečnost provozu Tento návod k obsluze obsahuje základní pokyny, které je nutno dodržovat při instalaci, provozu a údržbě čerpadla. Proto je bezpodmínečně nutné, abyste se s tímto návodem pečlivě seznámili ještě před uvedením čerpadla do provozu. Nedodržení bezpečnostních pokynů může mít za následek ohrožení jak osob, tak i životního prostředí a čerpadel samotných. Dále může vést ke ztrátě jakýchkoliv nároků na záruku a na náhradu škody. - Veškeré montážní a servisní služby musí být prováděny pouze oprávněnými a kvalifikovanými osobami. Před zahájením provozu se přesvědčte, že napětí uvedené na štítku čerpadla odpovídá napětí sítě. Před uvedením čerpadla do provozu zkontrolujte připojovací kabel a zástrčku, zda nejsou poškozené. Při provozu čerpadla dodržujte obecně platné předpisy o styku s elektrickými spotřebiči. Veškeré práce s čerpadlem musí být prováděny pouze po jeho odpojení od elektrické sítě. Veškeré nezbytné opravy musí na čerpadle provádět kvalifikovaný servisní personál. K opravám musí být používány výhradně originální náhradní díly. Záruka se vztahuje pouze na materiálové a výrobní vady. Upozornění : za žádné závady způsobené neodbornou manipulací, nemůžeme převzít odpovědnost.

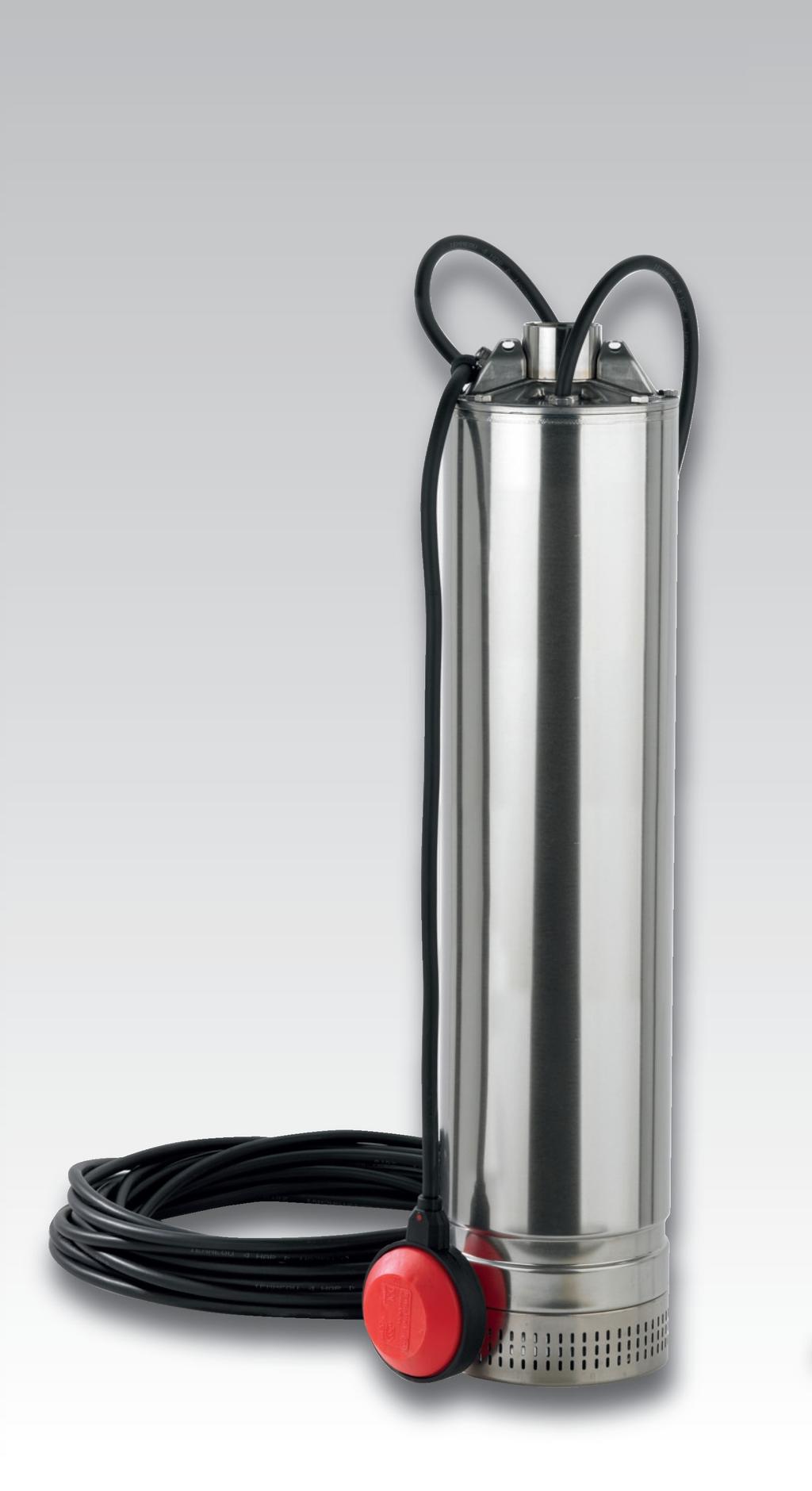

2 2. Popis čerpadla Čerpadlo CRPM je ponorné vertikální monoblokové vícestupňové odstředivé čerpací soustrojí (dále jen čerpadlo). Prodloužená hřídel rotoru je pro elektromotor a čerpadlo společná (monoblokové provedení). Utěsnění hřídele čerpadla je zajištěno dvojitou mechanickou ucpávkou v olejové lázni. Elektromotor je umístěn v horní části čerpadla a je chlazen obtékající čerpanou kapalinou. Oběžná kola na hřídeli rotují uvnitř paprskového difuzoru, který usměrňuje kapalinu z jednoho oběžného kola do sacího otvoru dalšího. Kapalina tak projde přes sérii oběžných kol do výtlačného otvoru. Každé oběžné kolo a difuzor tvoří jeden stupeň, který zvýší tlak kapaliny vždy o stejnou hodnotu. Sání je umístěno na spodní hraně čerpadla a je kryté sítem, které zabraňuje průniku pevných částic o větším průměru než 2 mm. Čerpadlo má zabudovaný běhový a rozběhový kondenzátor. Čerpadlo je vybaveno plovákovým spínačem a je standardně dodáváno s přívodním kabelem o délce 15 m. 3. Použití Ponorné odstředivé čerpadlo se spodním sáním CRPM je navrženo k čerpání čisté vody do maximální teploty 35 C s maximálním obsahem pevných částic do 60 g/m3. Čerpání vody s vyšším obsahem abrazivních nečistot (např. písku) než 60 g/m3 a chod čerpadla nasucho zkrátí životnost čerpadla a zvýší riziko jeho poškození. Čerpadla mohou pracovat samostatně nebo v sestavě s tlakovou nádobou a tlakovým spínačem. Mohou pracovat i ve spojení s elektronickou řídící jednotkou nebo s frekvenčním měničem. Jejich použití je rozmanité, hodí se např. pro zavlažování zelených ploch, pro zásobování vodou rodinných domků, zahradních domků nebo chat. Průměr čerpadla (bez plovákového spínače) je 133 mm. Maximální ponor pod vodní hladinu je 20 m. Mezní pracovní hodnoty čerpadel (dopravní výška tlak, dopravní množství) jsou uvedeny na štítcích umístěných na tělese čerpadla. Maximální hladina hluku - čerpadla jsou určena k provozu pod vodní hladinou, kde měření hladiny hluku je nezměřitelné. Čerpadla se nesmí provozovat mimo hodnoty stanovené v jeho technické dokumentaci, zvláště pokud se týká čerpané kapaliny, dopravovaného množství, otáček, měrné hmotnosti, tlaku, teploty a příkonu. Čerpadlo nepoužívejte v bazénech, zahradních jezírcích a dalších místech, kde se ve vodě mohou nacházet lidé!!! 4. Instalace čerpadla Čerpadlo zavěste na ocelové (nylonové) lanko nebo na závěsné zařízení upevněné v manipulačním oku na výtlačné straně tělesa čerpadla. Lanko není součástí dodávky. Čerpadlo spouštějte do studny (nebo do jiného vodního zdroje) pouze za pomoci lanka (závěsného zařízení), na kterém bude čerpadlo zavěšeno. Nikdy ho nespouštějte za napájecí elektrický kabel!!! Při instalaci čerpadla na potrubní rozvod nesmí výtlačné potrubí způsobit mechanické napětí čerpacího soustrojí a čerpadlo nesmí být použito jako pevný bod potrubního rozvodu. Na výtlačné potrubí instalujte zpětnou klapku, aby se zamezilo zpětným vodním rázům. Vzhledem k tomu, že je elektromotor chlazen obtékající čerpanou kapalinou, může čerpadlo pracovat i částečně vynořené. Minimální hranice ponoru je stanovena na 10 cm (viz obrázek). Čerpadlo doporučujeme instalovat ode dna vodního zdroje tak, aby nedocházelo k přisávání usazených nečistot (viz. obrázek). Chraňte čerpadlo před během nasucho!!!! Vaše konkrétní pracovní podmínky nebo případné nejasnosti prosím konzultujte se svým prodejcem.

3 5. Připojení k elektrické síti Elektrické zapojení může provést pouze odborník s elektrotechnickým vzděláním. Elektrické údaje čerpadla jsou uvedeny na jeho typovém štítku. Napětí a frekvence sítě musí souhlasit s typovým štítkem. Čerpadla jsou určena k pevnému připojení do běžného prostředí dle ČSN Krytí elektromotoru je IP 68, izolace třídy F. 6. Úvodní předběžná prohlídka Ujistěte se, že elektrické zapojení i jištění odpovídá hodnotám uvedeným na štítku čerpadla a nejeví známky jakéhokoliv mechanického poškození. Čerpadlo je určeno pro trvalý provoz pod vodou, ujistěte se že čerpadlo v žádném případě nebude pracovat nasucho. 7. Spuštění čerpadla Čerpadla s jednofázovým elektromotorem uvedete do provozu zasunutím vidlice přívodního kabelu do příslušné zásuvky elektrické sítě. Po spuštění čerpadla opatřeného hlídačem hladiny (plovákový spínač, sondy, elektronika apod.) sledujte, zda při vyčerpání vodního zdroje nebo při chodu čerpadla nasucho se čerpadlo automaticky vypne. 8. Zastavení čerpadla Čerpadla s jednofázovým elektromotorem vyřadíte z provozu vytažením vidlice přívodního kabelu z příslušné zásuvky elektrické sítě. Při opětovném spuštění čerpadla do provozu po jeho odpojení od instalace nebo po delší odstávce opakujte úvodní předběžnou prohlídku. 9. Údržba a skladování Zásadně smějí být veškeré práce s čerpadlem prováděny pouze po odpojení elektrického přívodu od elektrické sítě. Po ukončení provozu (např. letní sezóny) nebo po jeho delší odstávce doporučujeme čerpadlo prohlédnout, očistit od případných nečistot na sacím sítku a uskladnit v místnosti, kde teplota neklesá pod bod mrazu. U čerpadel, která jsou jen zřídka v provozu se doporučuje je jednou za 2 měsíce krátkodobě uvést do provozu. Čerpadla nevyžadují žádnou zvláštní údržbu. Doporučujeme Vám však při celoročním provozu čerpadlo jednou ročně vizuálně zkontrolovat, zvláště pak průchodnost sacího sítka. Četnost vizuálních kontrol doporučujeme přizpůsobit vlastnostem čerpané vody (voda s vysokým obsahem nečistot, železa a minerálů). Montáž nového elektrického vodiče nebo každý jiný zásah do čerpadla smí být proveden jen autorizovaným odborníkem.

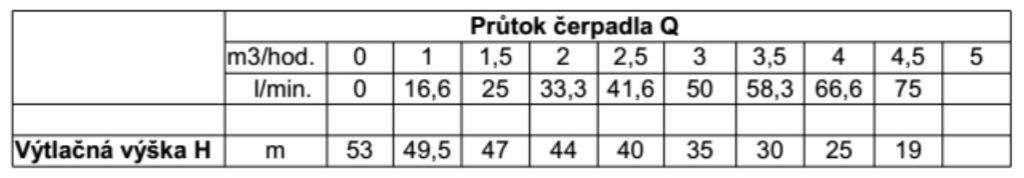

4 10. Závady a jejich odstranění Čerpadlo nedává vodu : sací otvory sacího sítka jsou ucpány, netěsné nebo zcela neprůchodné výtlačné potrubí, vadné přívodní vedení, ochrana motoru vypnula motor Čerpadlo dává malé množství vody : sací otvory sacího koše jsou ucpány, netěsné nebo ucpané výtlačné potrubí, příliš vzduchu v čerpané kapalině nízká hladina vody Motor se neroztočil : chybné elektrické zapojení, zablokovaný elektromotor Přehřívá se elektromotor, čerpadlo má velkou spotřebu energie : příliš malá výtlačná výška Neklidný a hlučný chod : příliš malá výtlačná výška, ucpané sací sítko čerpadla, vzduchové bubliny ve vodě, opotřebení hydraulické části čerpadla Pokud není možné odstranit problémy, kontaktujte naše servisní středisko. Kontaktní údaje jsou uvedeny na webu : Průběh křivky čerpadla (parametry) CRPM 305 a jeho rozměry H = 553 mm, hmotnost čerpadla = 13 kg

5

6

7

8 Seznam servisních středisek naleznete na webové stránce :
