1 Katalogový sešit čerpadel /4-64 Ama Porter Ponorná kalová čerpadla Oblasti použití Čerpání odpadní vody s obsahem pevných částic nebo domácího odpadu jako například vody z praček, myček, fekálií atd. Odčerpávání povrchové, dešťové vody a vody z mycích linek. Provozní data Q do 40 m 3 /h (11 l/s) H do 16 m Výkon motoru: max. 1,5 kw - třífázové provedení max. 1,1 kw - jednofázové provedení t do 40 C krátkodobě 70 C (2-3 min) Materiál těleso šedá litina EN.GJL-200 / JL 1030 / FGL 200 oběžné kolo šedá litina EN.GJL-200 / JL 1030 / FGL 200 hřídel chrom ocel / X20 Cr13 / Z20 C 13 ucpávka (u motoru) jednoduchá ucpávka ucpávka (u čerpadla) mechanická ucpávka SiC / Al 2 O 3 šrouby a matice ocel A2 plovákový spínač polypropylen Nátěr Povrchový nátěr: SA 2 1 / 2, SIS Podstavec: oxid železnatý µm Plášť: 40 µm - RAL 5002 ultramarínová modrá Ložiska Doživotní bezúdržbová kuličková radiální ložiska. Označení Typ S před číselným označením řezací oběžné kolo DN 50 = série 500 DN 60 = série 600 velikost oběžného kola SE - jednofázový s plovákem NE - jednofázový bez plováku ND - třífázový bez plováku Typ čerpadla Ama - Porter S 5 01 SE Přenosné vertikální plně zaplavitelné čerpadlo. Těsnění hřídele Dvojité ucpávky s vloženou olejovou komorou. U motoru: jednoduchá ucpávka U čerpadla: mechanická ucpávka nezávislá na směru otáčení Ložisko: uzavřené utžěsněné kuličkové ložisko s doživotním mazáním Pohon Jednofázový: V/50 Hz, vestavěná ochrana proti přetížení Třífázový: V/50 Hz Ochrana motoru: IP68, třída izolace F v souladu s DIN / EN / IEC 529 Pozor! Určeno do prostředí bez nebezpečí výbuchu. Při čerpání fekálií je nutné zajistit větrání jímky.

2 Rozsah dodávky Jednofázová provedení SE jsou dodávána s plovákovým spínačem a 10m kabelem se zástrčkou. Třífázová provedení ND a 10m kabelem bez zástrčky, bez plováku. K čerpadlu doporučujeme vždy vybrat příslušenství buď pro přenosnou nebo stacionární instalaci. Popis instalační sady Verze Série Přenosná trojnožka z nerez oceli trojnožka z nerez oceli výstupní koleno s vnitřním závitem 2 výstupní koleno s vnitřním závitem 2 koncovka na hadici 2 koncovka na hadici 2 1 / 2 svorka na hadici svorka na hadici šrouby a matice pro upevnění šrouby a matice pro upevnění kolena kolena Stacionární koleno 90 DN 50, vodicí lanka pro koleno 90 DN 65, vodicí lanka vertikální ponoření do jímky do max. 4,5 m pro ponoření do jímky do max. 4,5 m napojení kabelové svorky kabelové svorky s vodicími lanky řetěz 5 m řetěz 5 m šrouby a hmoždinky šrouby a hmoždinky Stacionární podstavec DN 50/2 s vodicí tyčí podstavec DN 65/2 1 / 2 s vodicí tyčí horizontální (tyč není součástí dodávky) (tyč není součástí dodávky) napojení řetěz 5 m řetěz 5 m s vodicí tyčí šrouby a hmoždinky šrouby a hmoždinky Stacionární vertikální napojení s vodicím třmenem koleno DN 50 s vodicím třmenem úchytky pro vedení čerpadla řetěz 5 m šrouby a hmoždinky Tepelná ochrana proti přetížení Jednofázové provedení Integrovaná tepelná ochrana proti přetížení ve vinutí motoru PŘI 160 C. Třífázové provedení Bez tepelné ochrany vinutí. Nutno chránit pomocí relé, které je instalováno uvnitř spínací skříně nebo speciální zástrčky (není součástí dodávky - viz příslušenství). 2

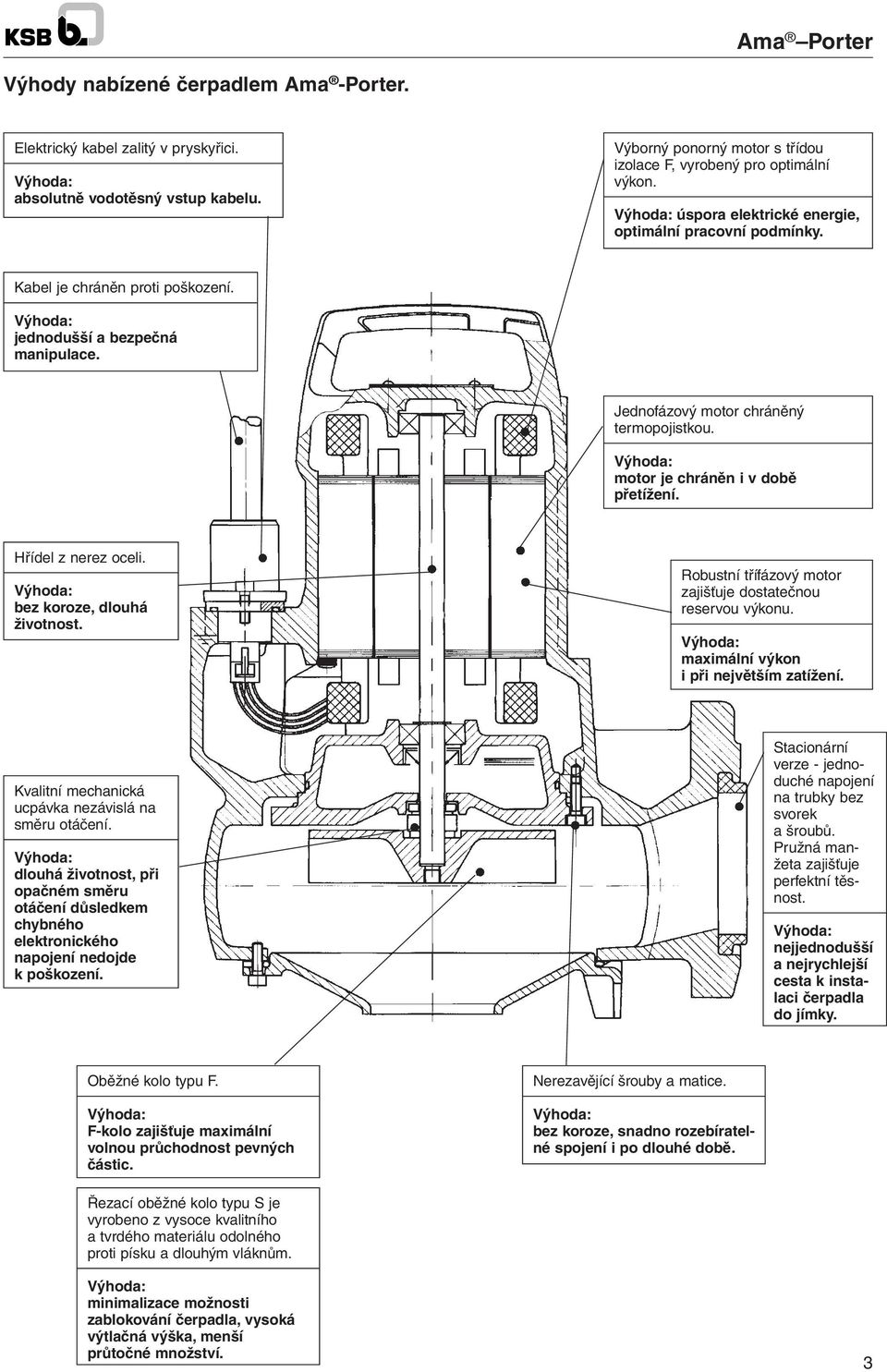

3 Výhody nabízené čerpadlem Ama -Porter. Elektrický kabel zalitý v pryskyřici. absolutně vodotěsný vstup kabelu. Výborný ponorný motor s třídou izolace F, vyrobený pro optimální výkon. úspora elektrické energie, optimální pracovní podmínky. Kabel je chráněn proti poškození. jednodušší a bezpečná manipulace. Jednofázový motor chráněný termopojistkou. motor je chráněn i v době přetížení. Hřídel z nerez oceli. bez koroze, dlouhá životnost. Robustní třífázový motor zajišťuje dostatečnou reservou výkonu. maximální výkon i při největším zatížení. Kvalitní mechanická ucpávka nezávislá na směru otáčení. dlouhá životnost, při opačném směru otáčení důsledkem chybného elektronického napojení nedojde k poškození. Stacionární verze - jednoduché napojení na trubky bez svorek a šroubů. Pružná manžeta zajišťuje perfektní těsnost. nejjednodušší a nejrychlejší cesta k instalaci čerpadla do jímky. Oběžné kolo typu F. F-kolo zajišťuje maximální volnou průchodnost pevných částic. Nerezavějící šrouby a matice. bez koroze, snadno rozebíratelné spojení i po dlouhé době. Řezací oběžné kolo typu S je vyrobeno z vysoce kvalitního a tvrdého materiálu odolného proti písku a dlouhým vláknům. minimalizace možnosti zablokování čerpadla, vysoká výtlačná výška, menší průtočné množství. 3

4 Rozměry Ama -Porter 5-- Patní koleno DN 50/50 Stacionární provedení: vodící tyč Pro hadici: vnitřní průměr Ø 63 mm Pro hadici: vnitřní průměr Ø 80 mm Ama -Porter 6-- Patní koleno DN 50/50 Stacionární provedení: vodící tyč 4

5 Rozměry Ama -Porter SB 545 SE/NE S 545 ND Patní koleno DN 50/50 Stacionární provedení s vodnícím lanem Stacionární provedení: třmen třmen koleno s přírubou 5

6 Rozměry Ama -Porter 5-- Patní koleno DN 50/50 Stacionární provedení s vodnícím lanem Stacionární provedení: třmen třmen koleno s přírubou Ama -Porter 6-- Patní koleno DN 65/65 Stacionární provedení s vodnícím lanem Stacionární provedení: třmen třmen koleno s přírubou 6

7 Rozměry Ama -Porter 5-- Patní koleno DN 50/50 Stacionární provedení: vodicí tyč Roura Ø 33.7 x 3.2 koleno s přírubou Ama -Porter 6-- Patní koleno DN 65/65 Stacionární provedení: vodicí tyč Roura Ø 33.7 x 3.2 koleno s přírubou 7

8 Rozměry Ama -Porter SB 545 SE/NE S 545 ND Patní koleno DN 50/50 Stacionární provedení: vodicí tyč Roura Ø 33.7 x 3.2 koleno s přírubou Instalace v jímce zapnuto vypnuto Rozměry v mm A B C D Ama Porter x Ama Porter x Ama Porter SB 545 SE/NE 600 x Ama Porter x

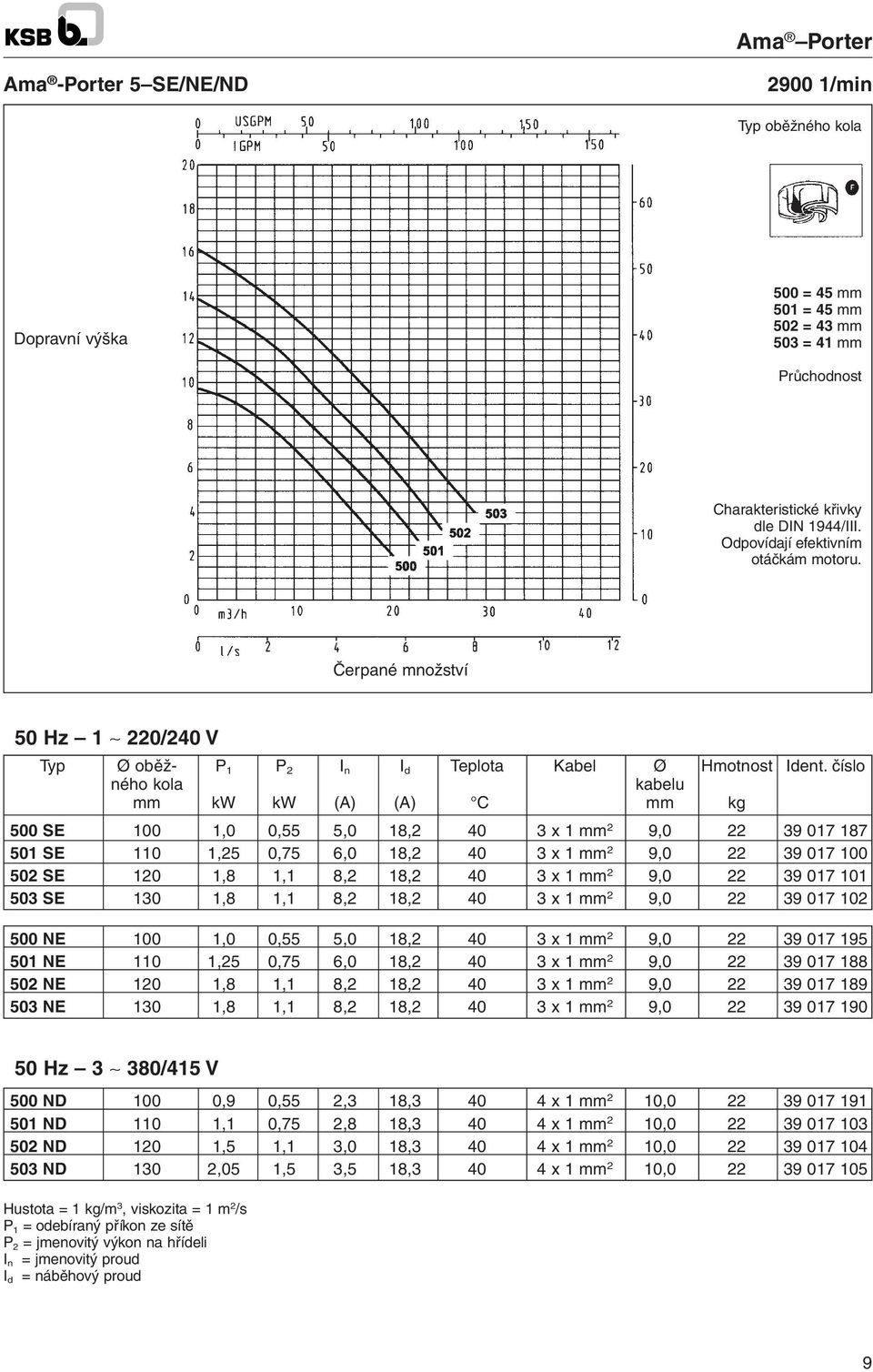

9 Ama -Porter 5 SE/NE/ND /min Typ oběžného kola Dopravní výška 500 = 45 mm 501 = 45 mm 502 = 43 mm 503 = 41 mm Průchodnost Charakteristické křivky dle DIN 1944/III. Odpovídají efektivním otáčkám motoru. Čerpané množství 50 Hz 1 220/240 V Typ Ø oběž- P 1 P 2 I n I d Teplota Kabel Ø Hmotnost Ident. číslo ného kola kabelu mm kw kw (A) (A) C mm kg 500 SE 100 1,0 0,55 5,0 18, x 1 mm 2 9, SE 110 1,25 0,75 6,0 18, x 1 mm 2 9, SE 120 1,8 1,1 8,2 18, x 1 mm 2 9, SE 130 1,8 1,1 8,2 18, x 1 mm 2 9, NE 100 1,0 0,55 5,0 18, x 1 mm 2 9, NE 110 1,25 0,75 6,0 18, x 1 mm 2 9, NE 120 1,8 1,1 8,2 18, x 1 mm 2 9, NE 130 1,8 1,1 8,2 18, x 1 mm 2 9, Hz 3 380/415 V 500 ND 100 0,9 0,55 2,3 18, x 1 mm 2 10, ND 110 1,1 0,75 2,8 18, x 1 mm 2 10, ND 120 1,5 1,1 3,0 18, x 1 mm 2 10, ND 130 2,05 1,5 3,5 18, x 1 mm 2 10, Hustota = 1 kg/m 3, viskozita = 1 m 2 /s P 1 = odebíraný příkon ze sítě P 2 = jmenovitý výkon na hřídeli I n = jmenovitý proud = náběhový proud I d 9

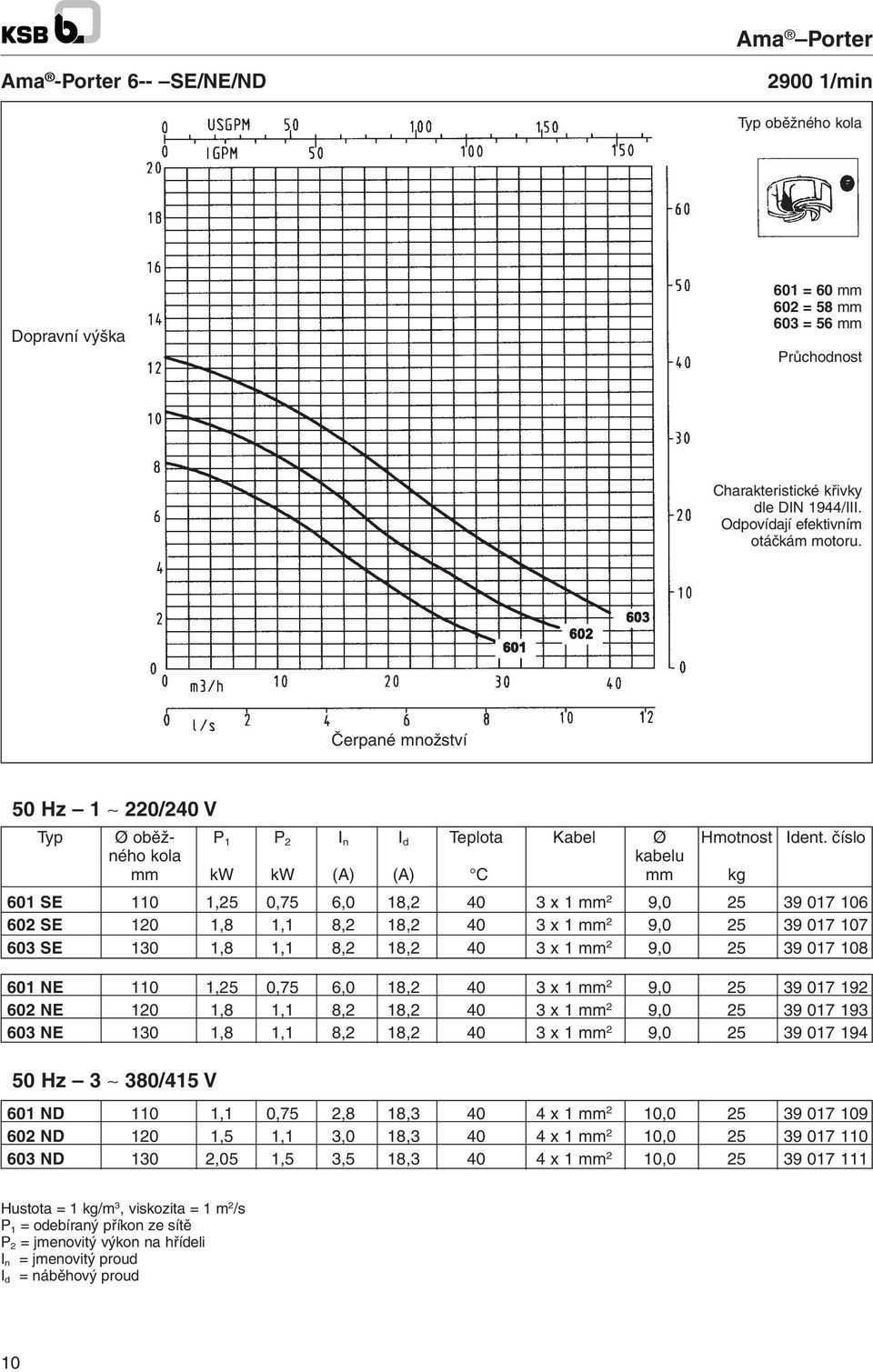

10 Ama -Porter 6-- SE/NE/ND /min Typ oběžného kola Dopravní výška 601 = 60 mm 602 = 58 mm 603 = 56 mm Průchodnost Charakteristické křivky dle DIN 1944/III. Odpovídají efektivním otáčkám motoru. Čerpané množství 50 Hz 1 220/240 V Typ Ø oběž- P 1 P 2 I n I d Teplota Kabel Ø Hmotnost Ident. číslo ného kola kabelu mm kw kw (A) (A) C mm kg 601 SE 110 1,25 0,75 6,0 18, x 1 mm 2 9, SE 120 1,8 1,1 8,2 18, x 1 mm 2 9, SE 130 1,8 1,1 8,2 18, x 1 mm 2 9, NE 110 1,25 0,75 6,0 18, x 1 mm 2 9, NE 120 1,8 1,1 8,2 18, x 1 mm 2 9, NE 130 1,8 1,1 8,2 18, x 1 mm 2 9, Hz 3 380/415 V 601 ND 110 1,1 0,75 2,8 18, x 1 mm 2 10, ND 120 1,5 1,1 3,0 18, x 1 mm 2 10, ND 130 2,05 1,5 3,5 18, x 1 mm 2 10, Hustota = 1 kg/m 3, viskozita = 1 m 2 /s P 1 = odebíraný příkon ze sítě P 2 = jmenovitý výkon na hřídeli I n = jmenovitý proud = náběhový proud I d 10
