1 Protokoly vrstvy datových spojů LAN Specifikace IEEE 802 pokrývá : vrstvu fyzickou (standardy xxbasexxxx např. 100BASE TX) vrstvu datových spojů: Definice logického rozhraní specifikace IEEE Specifikace přístupu k přenosovému médiu IEEE802.3, IEEE802.5, IEEE802.11, FDDI Specifikace pro řízení a správu přepínaných subsystémů (standardy pro přepínače) IEEE Počítačové sítě - 1

2 RM OSI protokol IEEE 802 Vrstva síťová Vrstva spojová Vrstva fyzická LLC SAP LLC Logical Link Control MAC Media Acccess Control Vrstva fyzická IEEE802.2 CSMA/CD Token Ring CSMA/CA IEEE 802.3/Ethernet 10BASE T, 100BASE TX.. rámec B - sběrnice, hvězda IEEE velikost rámce max B - kruhová topologie FDDI velikost rámce B topologie dvojitý protisměrný kruh IEEE FHSS, DSSS (bezdrátové sítě Infrared nebo ISM pásma) Počítačové sítě - 2

3 Formát rámce IEEE Počítačové sítě SFD DA SA délka DATA FCS EFD max. 0x05DC záhlaví LLC IEEE DSAP AA SSAP AA Formát rámce Ethernet II Cntl 03 OUI 00 typ DATA SFD DA SA typ DATA FCS EFD Počítačové sítě - 3

4 Záhlaví IEEE 802.3/Ethernet SFD, EFD začátek a konec rámce ( ) FCS kontrolní součet CRC DA DestinationAddress cílová MAC adresa SA SourceAddress zdrojová MAC adresa délka -0x0000 0x05DC typ identifikátor protokolu, jehož PDU je vnořeno do rámce (následující tabulka) Počítačové sítě - 4

5 Protokol Kód protokolu Typ protokolu IP ARP 0x0800 0x0806 TCP/IP protokoly RARP 0x8035 DEC 0x6000 0x6009 Firemní 3COM 0x6010 0x6014 protokoly Novell 0x8137 0x8138 IBM 0x80D5 Počítačové sítě - 5

6 Záhlaví IEEE LLC Počítačové sítě DSAP (Destination Service Access Point) - AA pro IP SSAP (SourceServiceAccess Point) - AA pro IP CNTL typ služby 01 -nepotvrzovaná nespojovaná 02 - spojovaná 03 - potvrzovaná nespojovaná OUI (identifikátor firmy) pro možnost implementace firemního protokolu TYP (identifikátor protokolu) Počítačové sítě - 6

7 Protokol FDDI (Fiber Distributed Data Interface) protokol LAN původně pro optickou kabeláž, později i pro kovové vodiče spolehlivý a rychlý (100 Mbps) vhodný pro páteřní segmenty LAN připojení až 500 stanic do jedné sítě kódování 4B/5B 16 čtyřbitových datových symbolů (0 F) a 8 řídících a chybových symbolů se kóduje do pětic signálových prvků deterministický přístup k médiu token Počítačové sítě - 7

8 Formát rámce FDDI Počítačové sítě MAC záhlaví LLC PDU PA SD FC DA SA DATA FCS ED FS FC (Frame Control) indikátor typu rámce FS (Frame Status) indikátor přijetí nebo nepřijetí rámce Počítačové sítě - 8

9 Typy rámců FDDI datové nedatové (řídící) tokeny(předání oprávnění k vysílání) topologie duální kruh primární okruh sekundární okruh DAS PA SD FC DAS překlenutí porucha DAS DAS Počítačové sítě - 9

10 Typy FDDI uzlů Počítačové sítě DAS Dual Attachment Station DAC - Dual Attachment Concentrator SAS Single Attachment Station SAS Concentrator DAS DAS SAS DAS SAS Počítačové sítě - 10

11 Standard IEEE b (Wi-Fi) pracovní pásmo 2,4 GHz(bezlicenční ISM) dosah 100 m, rychlost přenosu deklarovaná do 11 Mbps, reálná 5 6 Mbpspři použití techniky DSSS (DirectSequenceSpreadSpectrum) s modulací CCK (Complementary Code Keying) nejrozšířenější technologie WLAN současnosti (podle údajů přes 90% sítí) vývoj probíhá v rámci činnosti Wi-Fi Alliancehttp:// Počítačové sítě - 11

12 Standard IEEE g (Wi-fi) standard z r pracovní pásmo 2,4 GHz zpětná kompatibilita s IEEE b dosah 150 m, rychlost přenosu deklarovaná do 54 Mbps, reálná 12 Mbpspři použití techniky OFDM pro rychlosti 6, 9, 48, 54 Mbpsnebo DSSS-CCK pro rychlosti 1, 2, 5,5, 11 Mbps(volitelné) Možnost umístit v síti klienty a přístupové stanice typu b a g. Počítačové sítě - 12

13 Standard IEEE ( Bluetooth ) pro sítě WPAN (Wireless Personal Area Network) komunikace mezi bezdrátovými elektronickými zařízeními výpočetního systému (tiskárny, myši ), mezi počítači (laptop) další možnosti využití i mimo výpočetní technologie používá pásmo 2,4 GHz vzdálenost kanálů 1 MHz dosah deklarovaný 100 m (osvědčená použitelnost m), přenosová rychlost současné verze 3 je 11, 22, 33 a 44 Mbpspři použití techniky FHSS (v praxi asi 0,5 Mbps) čip Bluetoothobsahuje vysokofrekvenční modul pro vysílání a příjem a řadič (adaptor ke konkrétnímu produktu) Počítačové sítě - 13

14 WLAN Konfigurace WLAN sítě přístupová zařízení AP (Access Point) bezdrátové stanice STA Oblast pokrytá jedním AP (buňka) BSA základní sada služeb (BSS) Propojení buněk distribučním systémem ESA rozšířený soubor služeb ESS (roaming ) Konfigurace point-to-point (ad hoc) nezávislá WLAN bez AP Počítačové sítě - 14

15 Konfigurace bez přístupového uzlu Počítačové sítě - 15

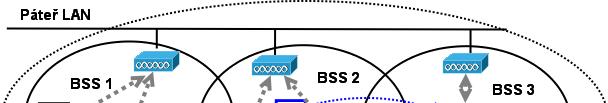

16 Konfigurace s přístupovými uzly IPI Bezdrátové přenosy 16
