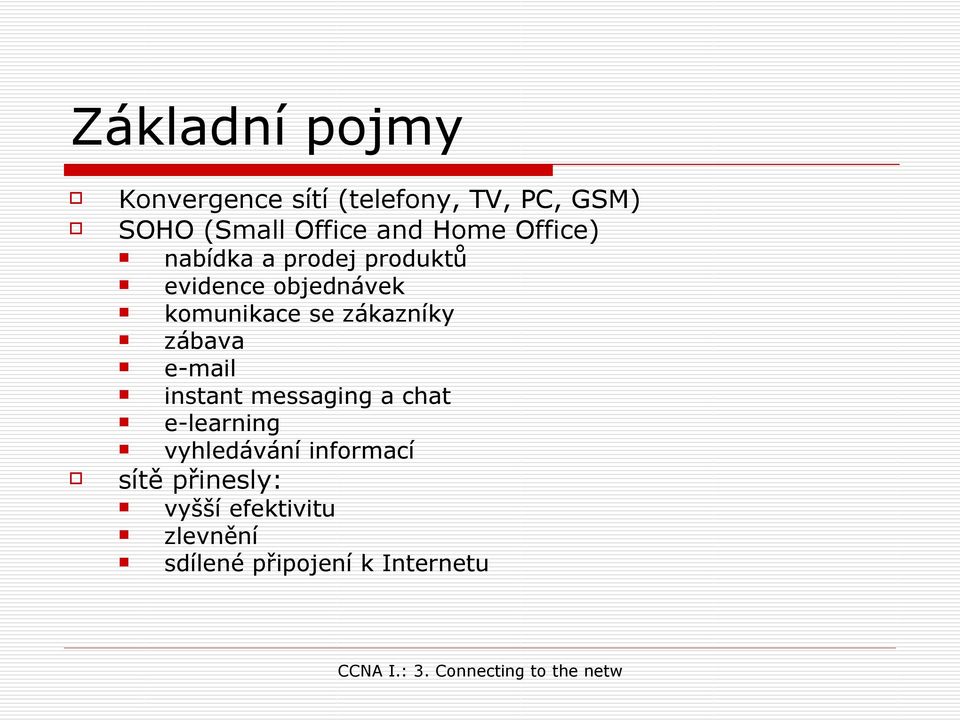

2 Základní pojmy Konvergence sítí (telefony, TV, PC, GSM) SOHO (Small Office and Home Office) nabídka a prodej produktů evidence objednávek komunikace se zákazníky zábava instant messaging a chat e-learning vyhledávání informací sítě přinesly: vyšší efektivitu zlevnění sdílené připojení k Internetu

3 Základní pojmy Síťová média kabeláž, WiFi technologie Periferie komunikují se sítí prostřednictvím hosta (kamery, skenery, lokální tiskárny) Síťová zařízení zajištění spojení s dalšími zařízeními zpravidla regulují a kontrolují datový provoz HUB, Switch, Router Síťová zařízení end user device odesílání a příjem informací pro komunikace nutná vlastní IP adresa

4 Aplikace architektura klient/server klientský SW více rolí serveru někdy může být stanice klientem více sítí Odesílatel Okruh Příjemce

5 Peer to Peer sítě Klady Zápory snadná konfigurace nižší náklady na HW (nejsou potřeba výkonné servery a serverový OS) přenos souborů sdílení tiskáren sdílení internetového připojení necentralizovaná správa nízká úroveň zabezpečení těžko rozšiřitelné komplikovaná ochrana, protože každá stanice může být současně serverem

6 Fyzická a logická topologie

7 Fyzická a logická topologie Fyzická topologie naprosto jasné umístění a propojení jednotlivých komponent sítě Logická topologie jak ji využívají uživatelé

8 Průběh komunikace mezi lidmi identifikace stran dohoda na způsobu komunikace (telefon, osobně, písemně, videokonference...) styl komunikace: mluvená, psaná, kreslená, interaktivní jazyková dohoda dohoda na struktuře jazyka rychlost komunikace formát zprávy (např. dopis)

9 Pravidla komunikace Protokoly = pravidla, která charakterizují zdroj, přenosovou cestu a cíl (adresáta) zprávy liší se pro každou formu komunikace (tváří v tvář vers. dopis) definují detaily zprávy pro komunikaci formát zprávy (např. dopis, žádost) velikost zprávy limitováno srozumitelností způsob měření času typ zapouzdření (obal, obálka) zakódování (zabezpečení při přenosu)= proces převádění myšlenek do jazyka symbolů, zvuků a následný přenos (opačně dekódování) struktura zprávy

10 Podstata komunikace Zdrojová zpráva Výsledná zpráva Zakódování Dekódování Přenos Přenosová cesta Příjem zprávy

11 Protokoly

12 Frame = rámec struktura rámce:

13 Časový průběh komunikace Přístupová metoda sada pravidel, kterou používá HW LAN ke správné komunikaci po síti. Určuje pořadí komunikace (které zařízení bude další..) regulace průtoku (flow control) čas odezvy

14 Typy zpráv (message patern) unicast multicast broadcast

15 Komunikační technologie

16 Výhody standardizace usnadnění návrhu nového HW zjednodušení vývoje produktů konkurence žene vývoj vpřed jednotné propojení usnadnění školení techniků a personálu pro zákazníka větší možnost volby prodejce

17 Ethernet označení podle Institute of Electrical and Electronic Engineers IEEE: úkol zavádět standardy pro síťovou komunikaci Ethernet (10 Base 2 resp. 10 Base 5) později Base T BASE= baseband transmission na vodiči je jen jedna nosná frekvence, tj. Ethernet je úzkopásmový

18 Komunikace v rámci LAN Media Access Controll Address CCCC.CCCC.CCCC = každé písmeno představuje 4 bity tj. 48 bitů ipconfig/all

19 IPCONFIG/ALL

20 Struktura rámce Preambule: definuje změn bitů a časovou synchronizaci STD (Start of Frame Delimiter):definuje začátek rámce destination = příjemce (unicast, broadcast) source = odesílatel (jen jeden) length = délka následujícího pole v bytech type = typ protokolu data = přenášená data FCS = Frame Check Sequence = kontrolní součet

21 Struktura Ethernetovských sítí páteřní síť rychlý přenos dat záložní propojení koncová zařízení propojení koncových zařízení předávání lokálních zpáv Routery na distribuční vrstvě umožňují propojení sítí

22 Huby rozobočovač opakovač (repeater) rozšiřuje kolizní doménu = oblast sítě, kam kopíruje poškozený signál

23 Switch

24 Broadcastová doména hromadná adresa FFFF.FFFF.FFFF obdrží celá síť LAN

25 Protokol ARP (Address Resolution Protokol) zjišťuje MAC k zadaným logickým IP Postup: 1. Broadcast 2. odpoví příjemce: zašle svoji MAC 3. provede se přenos

26 ARP Table příkazy 1. cmd 2. arp -a

27 Routery = směrovače Při routování musí být u všech hostů vyplněna default gateway!!!

28 Dokumentování a plánování Co je třeba vzít v úvahu? počet a typ hostů připojených do sítě používané aplikace sdílení internetového připojení bezpečnost spolehlivost další možnosti růstu (uvážit bezdrátové technologie)
