1 MiniPOS 10 Mini POS Uživatelský manuál 1. vyd. - Duben 2016 Autorská práva Copyright 2016 Avalue Technology Inc., Všechna práva vyhrazena.

2 FCC Informace TOTO ZAŘÍZENÍ SPLŇUJE ČLÁNEK 15 FCC PRAVIDEL. PROVOZ ZAŘÍZENÍ MUSÍ SPLŇOVAT NÁSLEDUJÍCÍ 2 PODMÍNKY: (1) TOTO ZAŘÍZENÍ NESMÍ MÍT ŠKODLIVÉ VLIVY. (2) TOTO ZAŘÍZENÍ MUSÍ ABSORBOVAT VEŠKERÉ OKOLNÍ RUŠENÍ, VČETNĚ TAKOVÝCH, KTERÁ MOHOU ZPŮSOBIT NEŽÁDOUCÍ PŮSOBENÍ. ZAŘÍZENÍ BYLO TESTOVÁNO A VYHOVUJE PLATNÝM LIMITŮM PRO DIGITÁLNÍ ZAŘÍZENÍ TŘÍDY A, SHODNÉ SE ČLÁNKEM 15 FCC PRAVIDEL. TYTO LIMITY JSOU VYTVOŘENY PRO POSKYTNUTÍ OCHRANY PROTI ŠKODLIVÝM VLIVŮM PŘI POUŽÍVÁNÍ V KANCELÁŘSKÉM (OBCHODNÍM) PROSTŘEDÍ. TOTO ZAŘÍZENÍ VYTVÁŘÍ, POUŽÍVÁ A MŮŽE VYSÍLAT VYSOKOFREKVENČNÍ ENERGII, A POKUD NENÍ POUŽÍVÁNO V SOUSLADU S POKYNY, MŮŽE ZPŮSOBIT RUŠENÍ RÁDIOVÉHO SPOJENÍ. PROVOZOVÁNÍ TOHOTO ZAŘÍZENÍ V DOMÁCNOSTI MŮŽE ZPŮSOBIT ŠKODLIVÉ VLIVY. V TĚCHTO PŘÍPADECH BUDE NA UŽIVATELI OPRAVIT ZPŮSOBENÉ ŠKODY NA SVÉ VLASTNÍ NÁKLADY. Upozornění Tento manuál je určen pro zkušené uživatele a slouží k nastavení zařízení v co nejkratším času. Pro podrobné informace se informujte u svého prodejce. Autorská práva Copyright 2016 Avalue Technology Inc., Všechna práva vyhrazena. Žádné části tohoto dokumentu nesmí být reprodukovány, kopírovány, překládány nebo přenášeny v žádné formě bez výslovného písemného souhlasu výrobce. Ochranná známka Značka a název produktu jsou ochranné známky nebo registrované ochranné známky příslušných vlastníků. Odmítnutí odpovědnosti Společnost Avalue Technology Inc., zastoupená společností CÍGLER SOFTWARE, a.s. si vyhrazuje právo bez předchozího upozornění změnit jakýkoli výrobek, včetně obvodů a/nebo softwaru popsaných nebo obsažených v tomto manuálu, s cílem zlepšit konstrukci a/nebo výkon zařízení. Avalue Technology Inc. zastoupená společností CÍGLER SOFTWARE, a.s. nepřebírá žádnou odpovědnost za používání popsaného produktu nebo výrobků, neuděluje licenci ani titul na základě patentu, autorských práv ani neposkytuje záruku na pracovní práva takových výrobků a neposkytuje žádnou záruku, že tyto produkty nezahrnují patenty, autorská práva nebo masky porušují právo na práci, pokud není uvedeno jinak. Postupy popsané v tomto návodu jsou pouze ilustrativní. Avalue Technology Inc., zastoupená společností CÍGLER SOFTWARE, a.s. neposkytuje žádnou záruku, že uvedený postup bude vhodný pro zamýšlené použití bez dalších zkoušek nebo úprav.

3 1. Začínáme 1.1 Bezpečnostní opatření Varování! Nepokoušejte se rozebírat ani jinak upravovat zařízení. Neoprávněný zásah způsobí pozbytí záruky zařízení a může zařízení poškodit nebo zničit. Prodávající neodpovídá za řádné poškození způsobené neoprávněným zásahem do zařízení. 1.2 Obsah balení 1 x MiniPOS 1 x 19.5V napájecí adaptér 1 x napájecí kabel 2 x držák papíru

4 1.3 Specifikace zařízení Systém Procesor Paměť WIFI Intel Atom Z3735F 1.33GHz Procesor 2GB DDR3L SDRAM IEEE b/g/n Bluetooth Bluetooth Class 1 Operační systém Windows 10 LCD panel Zákaznický displej 10.1" LCD, 5" LCD Rozlišení 1280 x 800 (10.1"), 1280 x 720 (5") Dotyková obrazovka Disk SSD Externí vstup/výstup kapacitní 32G emmc sériový port 2 x RS232 (DB9), napájený 5/12V USB port 4 x USB 2.0 LAN port otevírání zásuvky 1 x RJ45 1 x RJ11 NFC ISO/IEC A/B, 15693/18092 Integrovaná tiskárna (KP80) metoda tisku celkový počet bodů/řádek rozlišení max. rychlost tisku max. šíře tisku max. šíře papíru řezání papíru Další informace napájení rozměry (mm) termální 576 bodů (š)8 bodů/mm, (d)8 bodů/mm 200mm/s 72mm 80mm odstřihnutí/nastřihnutí 19.5V/6.15A 120W adaptér lze zajistit (d)299 x (š)316.2 x (h)148.9 váha 3 kg ± 10 % barva ventilátor certifikace černá ano CE/FCC operativní teplota 5 C ~ 40 C operativní vlhkost teplota skladování 0~95% nekondenzující -10 C~60 C

5 1.4 Zařízení pohled zepředu pohled zleva otevírání tiskárny

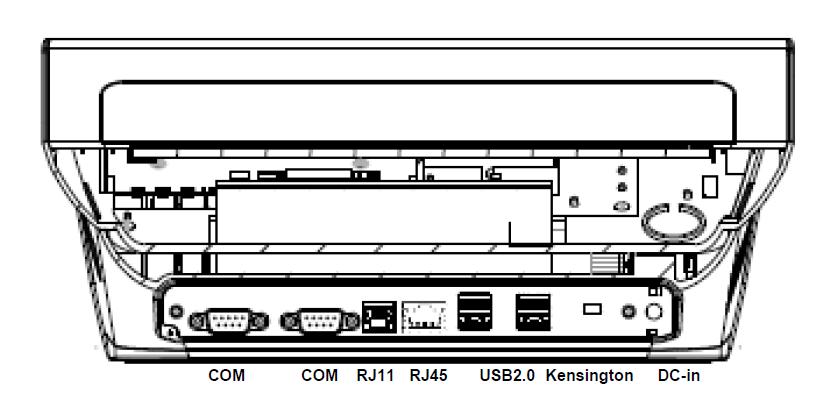

6 1.4.3 pohled zprava pohled zespodu tlačítko zapínání přehled vstupních/výstupních portů Konektivita vstup/výstup COM RJ11 LAN USB Kensington Lock napájení funkce sériový port (RS232) port pro pokladní zásuvku 1x RJ45 4 x USB2.0 Kensington Security Slot DC napájení

7 1.5 Rozměry zařízení MiniPOS

8 2. Konektivita zařízení

9 2.1 MiniPOS přehled konektivity sériový port (COM) Signál PIN PIN Signál DCD#_1 1 6 DSR#_1 RXD_1 2 7 RTS#_1 TXD_1 3 8 CTS#_1 DTR#_1 4 9 krouž./5v/12v UZEMĚNÍ konektor RJ11 Signál PIN UZEMĚNÍ 1 SIGNÁL1 2 ZÁSUVKA 3 +12VA_+24VA_ZÁS. 4 SIGNÁL2 5 UZEMĚNÍ 6

10 2.1.3 konektor RJ45 Signál PIN PIN Signál LAN0_MDIP0 1 8 N.C. LAN0_MDIN0 2 9 žlutý_led0- LAN0_MDIP žlutý_led0+ N.C zelený_led0- N.C zelený_led0+ LAN0_MDIN N.C. N.C USB Signál PIN VBUS1 1 USB20_N1 2 USB20_P1 3 GND 4

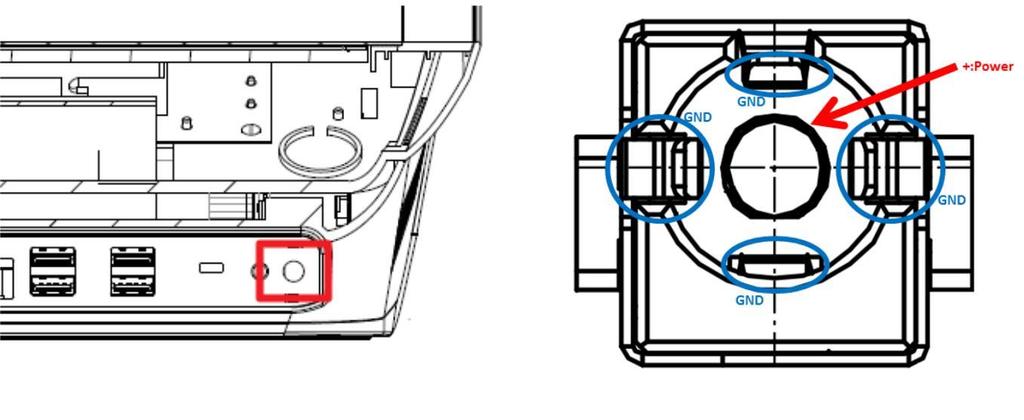

11 2.1.5 napájení (DC)

12 3. Periferní zařízení

13 3.1 Integrovaná tiskárna Výměna papíru krok 1 Stlačte páčku na otevření tiskárny na levé straně zařízení a odklopte víko. krok 2 Vložte 80mm roli termo kotoučku do tiskárny dle ilustrace níže a zavřete víko tiskárny. POZOR: Pro zavírání víka používejte vždy obě ruce a víko zavírejte souměrně po obou stranách zároveň! 3.2 Zákaznický displej
