1 ASYNCHRONNÍ RS-232 MODEM PRO OPTICKÉ VLÁKNO OPTO232 UŽIVATELSKÝ MANUÁL ELO+, sro, Nádražní 2234, Písek,Česká Republika tel , fax

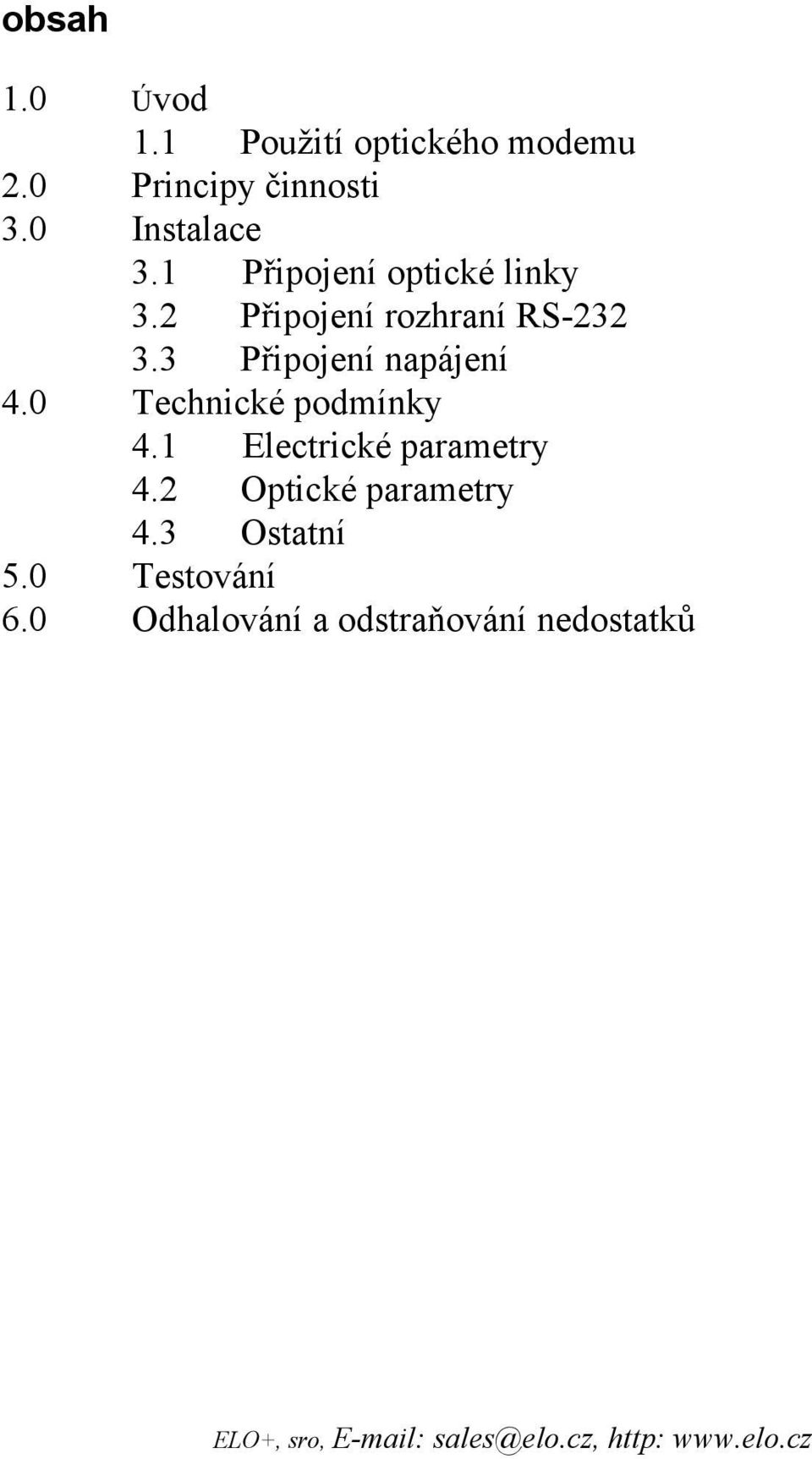

2 obsah 1.0 Úvod 1.1 Použití optického modemu 2.0 Principy činnosti 3.0 Instalace 3.1 Připojení optické linky 3.2 Připojení rozhraní RS Připojení napájení 4.0 Technické podmínky 4.1 Electrické parametry 4.2 Optické parametry 4.3 Ostatní 5.0 Testování 6.0 Odhalování a odstraňování nedostatků ELO+, sro, sales@elo.cz, http:

0 Technické podmínky 4.1 Electrické parametry 4.2 Optické parametry 4.3 Ostatní 5.

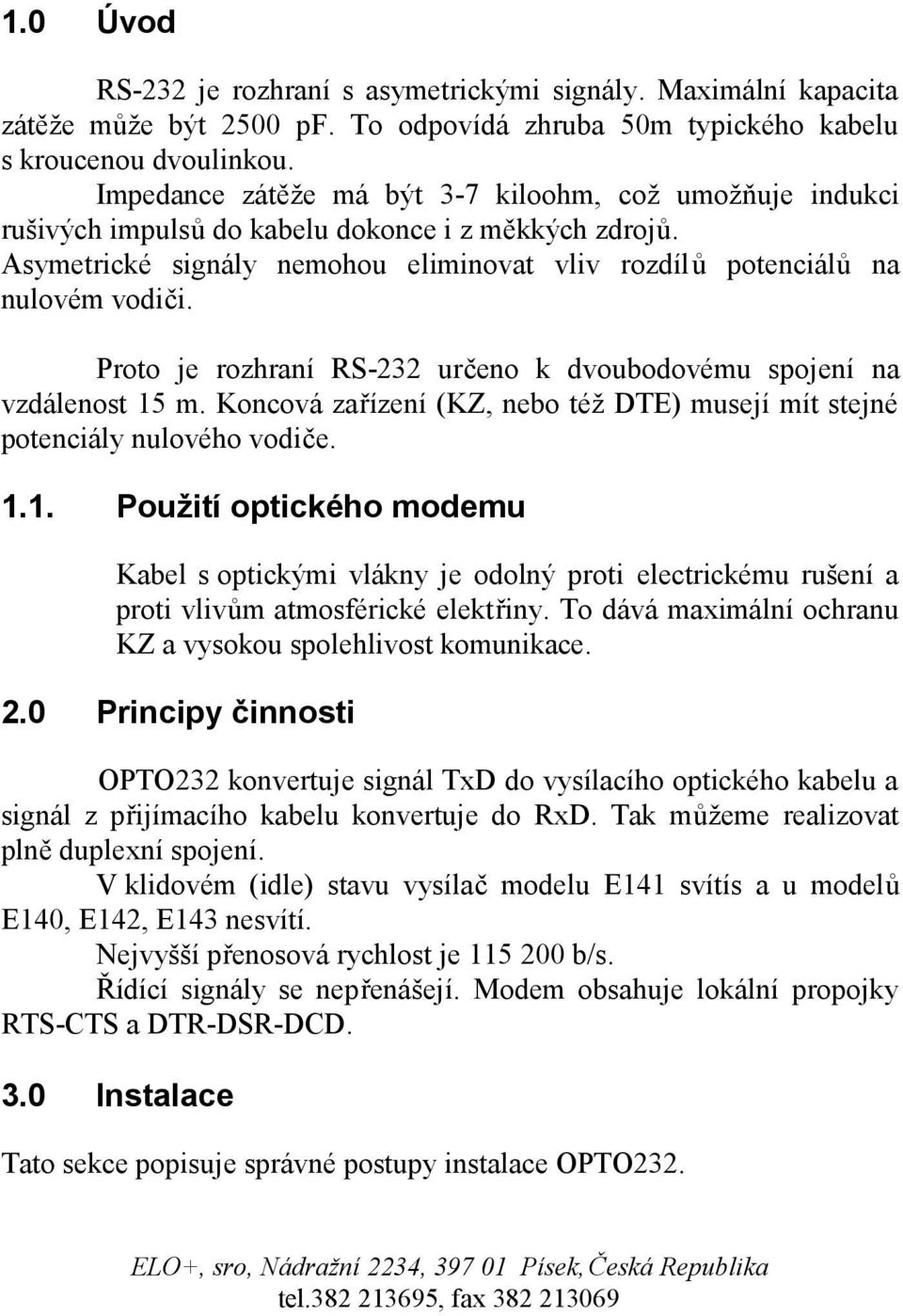

3 1.0 Úvod RS-232 je rozhraní s asymetrickými signály. Maximální kapacita zátěže může být 2500 pf. To odpovídá zhruba 50m typického kabelu s kroucenou dvoulinkou. Impedance zátěže má být 3-7 kiloohm, což umožňuje indukci rušivých impulsů do kabelu dokonce i z měkkých zdrojů. Asymetrické signály nemohou eliminovat vliv rozdílů potenciálů na nulovém vodiči. Proto je rozhraní RS-232 určeno k dvoubodovému spojení na vzdálenost 15 m. Koncová zařízení (KZ, nebo též DTE) musejí mít stejné potenciály nulového vodiče Použití optického modemu Kabel s optickými vlákny je odolný proti electrickému rušení a proti vlivům atmosférické elektřiny. To dává maximální ochranu KZ a vysokou spolehlivost komunikace. 2.0 Principy činnosti OPTO232 konvertuje signál TxD do vysílacího optického kabelu a signál z přijímacího kabelu konvertuje do RxD. Tak můžeme realizovat plně duplexní spojení. V klidovém (idle) stavu vysílač modelu E141 svítís a u modelů E140, E142, E143 nesvítí. Nejvyšší přenosová rychlost je b/s. Řídící signály se nepřenášejí. Modem obsahuje lokální propojky RTS-CTS a DTR-DSR-DCD. 3.0 Instalace Tato sekce popisuje správné postupy instalace OPTO232. ELO+, sro, Nádražní 2234, Písek,Česká Republika tel , fax

Proto je rozhraní RS-232 určeno k dvoubodovému spojení na vzdálenost 15 m. Koncová zařízení (KZ, nebo též DTE) musejí mít stejné potenciály nulového vodiče. 1.1. Použití optického modemu Kabel s optickými vlákny je odolný proti electrickému rušení a proti vlivům atmosférické elektřiny.

4 3.1 Připojení optické linky Kabely s optickými vlákny jsou připojeny přes optické konektory ST400 (E140, E141, E142), nebo SMA (E143). K připojení OPTO musí být TxD vzdáleného konce připojeno k RxD místního OPTO, a RxD vzdáleného konce musí být připojeno k TxD místního. 3.2 Připojení rozhraní RS-232 Konektor rozhraní RS-232 je DB25F (samice) a přiřazení kontaktů odpovídá UZ (též DCE). Proto lze modem připojit ke KZ (DTE) přímo do jeho konektoru, nebo pomocí krátkého kabelu zapojeného 1:1. Ke správné činnosti jsou zapotřebí pouze tyto signály RS-232: TxD, RxD a GND. Ostatní výstupní signály RS-232 jsou pouze spojeny se vstupními, jak je ukázáno níže. D T E 2 TxD 3 RxD 4 RTS 5 CTS 6 DSR 7 GND 8 DCD 20 DTR 2 TxD 3 RxD 4 RTS 5 CTS 6 DSR 7 GND 8 DCD 20 DTR OPTO 3.3 Připojení napájení Modely E140, E141, E143 potřebují externí síťový zdroje 6V/150mA, model E142 potřebuje zdroj 5V/140mA. Pozor! Nepřipojujte DC konektor k OPTO232, pokud je ss zdroj zapnut! ELO+, sro, sales@elo.cz, http:

2 Připojení rozhraní RS-232 Konektor rozhraní RS-232 je DB25F (samice) a přiřazení kontaktů odpovídá UZ (též DCE).

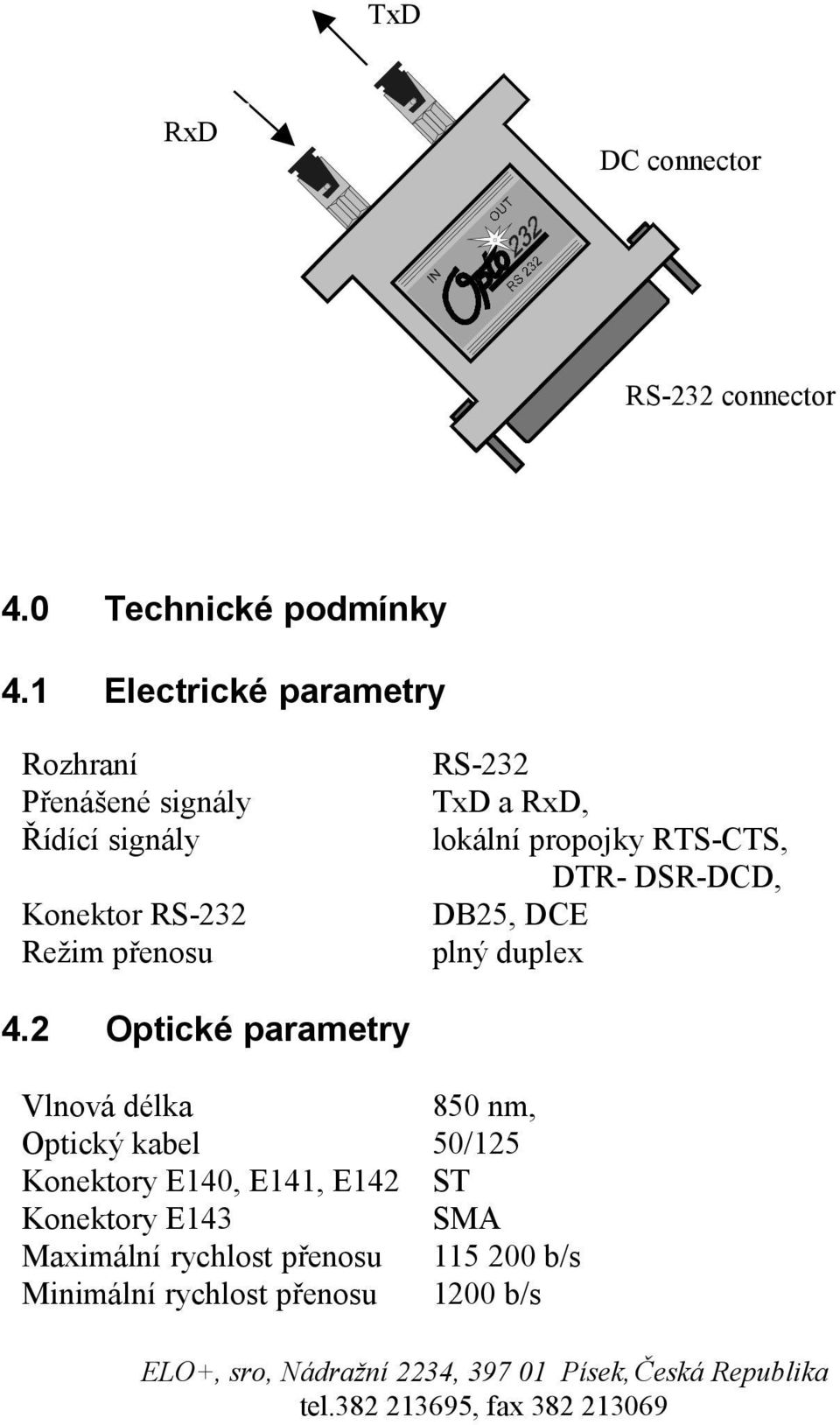

5 TxD RxD DC connector RS-232 connector 4.0 Technické podmínky 4.1 Electrické parametry Rozhraní Přenášené signály Řídící signály Konektor RS-232 Režim přenosu RS-232 TxD a RxD, lokální propojky RTS-CTS, DTR- DSR-DCD, DB25, DCE plný duplex 4.2 Optické parametry Vlnová délka 850 nm, Optický kabel 50/125 Konektory E140, E141, E142 ST Konektory E143 SMA Maximální rychlost přenosu b/s Minimální rychlost přenosu 1200 b/s ELO+, sro, Nádražní 2234, Písek,Česká Republika tel , fax

propojky RTS-CTS, DTR- DSR-DCD, DB25, DCE plný duplex 4.

6 4.3 Ostatní Zdroj E140, E141,E143 externí ss zdroj 6V/200mA, Zdroj E142 externí ss zdroj 5V/150mA Rozměry šířka 55 mm délka 75 mm výška 16 mm Váha 40 g Skladovací teplota - 10 o až +55 o C Pracovní teplota + 0 o až +50 o C Vlhkost 0 85% (nekondenzující) 5.0 Testování Funkčnost převodníku se zjistí pomocí autotestu. Oba optické konektory musejí být propojeny. Přijímaná data se musejí rovnat vysílaným datům. K otestování postačí libovolný jednoduchý komunikační program (emulátor terminálu,..). DC supply ELO+, sro, sales@elo.cz, http:

0 Testování Funkčnost převodníku se zjistí pomocí autotestu. Oba optické konektory musejí být propojeny.

7 6.0 Odhalování a odstraňování nedostatků Příznak Akce Po instalaci převodník nepracuje Normálně pracující spojení přerušilo činnost. Prověřte, zda je optický kabel správně připojen. Prověřte připojení RS-232. Prověřte síťový zdroj. Prověřte síťový zdroj. Prověřte, zda je optický kabel správně připojen. Proveďte autotest a zjistěte, zda je modem OK. ELO+, sro, Nádražní 2234, Písek,Česká Republika tel , fax

Prověřte síťový zdroj. Prověřte síťový zdroj. Prověřte, zda je optický kabel správně připojen.

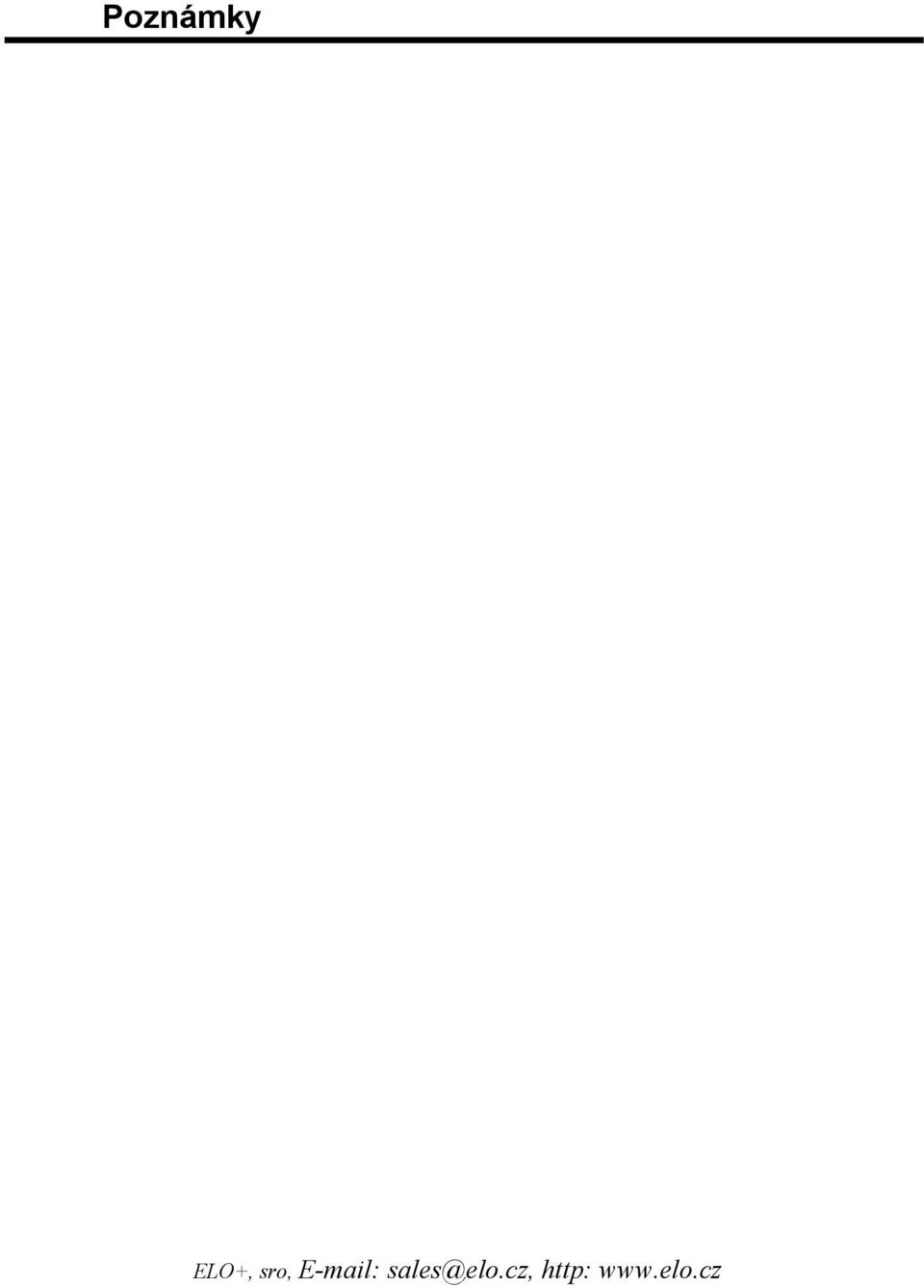

8 Poznámky ELO+, sro, http:
