1 KATALOG PRODUKTŮ PRO UŽITNÉ SKLO

2 FIRMA POLPUR, SPOL. S R.O. JE RYZE ČESKÁ FIRMA, ZALOŽENÁ V ROCE Vyvíjíme a vyrábíme lešticí, lapovací a brousicí nástroje, a to především pro sklářský, bižuterní a optický průmysl. Zabýváme se také přesným opracováním skleněných elementů. Nástroje POLPUR se již řadu let úspěšně používají v tuzemských sklářských firmách. Zhruba 75 % své produkce však exportujeme do celého světa, a to jak díky obchodním zástupcům, tak přímo konečným zákazníkům. Ve srovnání s tradičními nástroji spočívají výhody nástrojů POLPUR ve vyšší životnosti a produktivitě, vyšší reprodukovatelnosti i kvalitě opracování. Pro obsluhu přitom znamenají vyšší bezpečnost práce a nižší fyzickou námahu ve spojení s čistším pracovním prostředím. Nástroje POLPUR se s velkým úspěchem používají na nejmodernějších typech polo- i plněautomatických strojů v předních světových sklárnách. Stejně tak se těší oblibě uměleckých sklářů při ručním opracování. Díky vlastnímu vývoji a výrobě nástrojů POLPUR nabízíme našim odběratelům vedle běžného sortimentu i řešení na míru. Katalog produktů pro užitné sklo

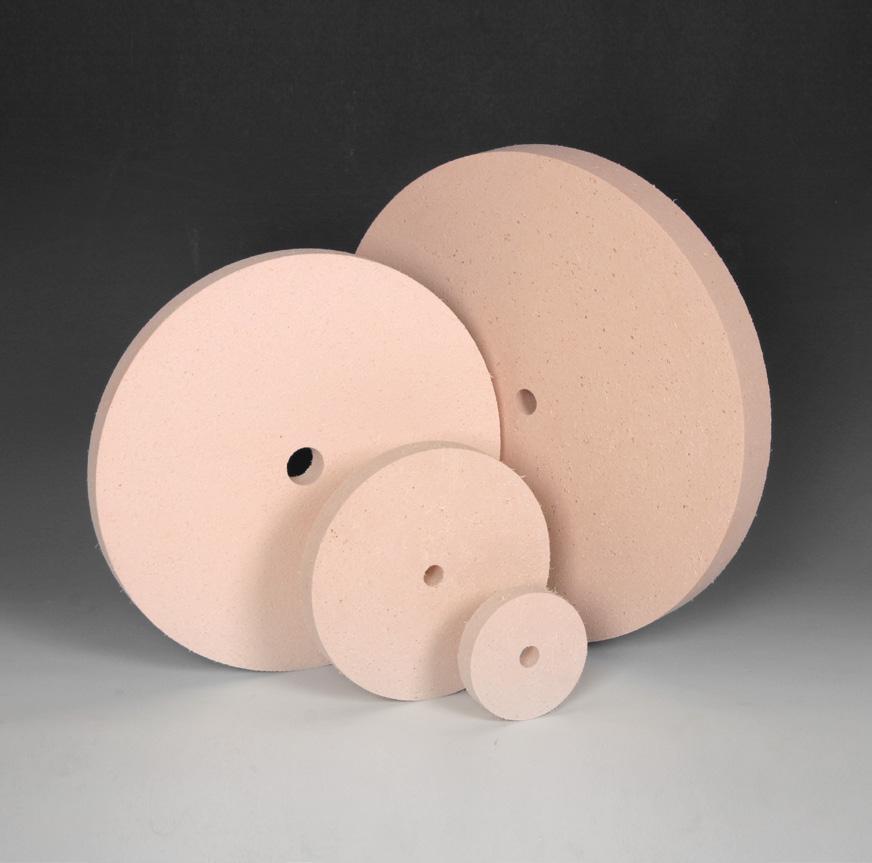

3 KOTOUČE NÁSTROJE SE ZABUDOVANÝM ABRAZIVEM NÁSTROJE LAPI A POLI Nástroje jsou pojeny polyuretanovou pěnou. Nástroje se chladí vodou, není nutné přimazávat brusivo. Minimalizují zápraskovou vrstvu, tím je usnadněno následné leštění. Jsou vhodné jak pro kuličské stroje (vertikální použití), tak i pro hladinářské stroje (horizontální použití). Nástroje se dají snadno profilovat. BROUŠENÍ LAPI Vyrábíme 6 typů nástrojů LAPI, které se liší hrubostí obsaženého abraziva. Lapi Růžový má největší úběr skla a vytváří nejhrubší povrch, zatímco Lapi Modrý má nejnižší úběr skla a vytváří nejjemnější povrch. hrubé broušení RŮŽOVÝ má největší úběr z LAPI řady. Vhodný na odstraňování švů po lisovacích formách, hrubé práce v různých radiusech atp. FIALOVÝ kotouč vytváří jemnější povrch při nepatrně nižším úběru skla než Růžový. Má obdobné použití jako Růžový. ORANŽOVÝ je vhodný na různé druhy ručních oprávek před i po chemickém leštění. Je vhodný k jemnění před mechanickým leštěním. ZELENÝ je vhodný pro vyjemnění povrchu po hrubších LAPI. Po zeleném lze již mechanicky leštit. jemné broušení ČERNÝ vhodný pro leštění fleků, řezů atp., nebo jako příprava před leštěním suspenzí oxidu ceru. Vhodný na oprávky sodnodraselného křišťálu. MODRÝ vytváří povrch srovnatelný s povrchem po nejjemnější pemze. V mnoha případech lze nástrojem finálně leštit. LEŠTĚNÍ - POLI Vyrábíme 2 typy nástrojů POLI, které se liší typem zabudovaného lešticího prášku. HNĚDÝ v nástroji je zabudován lešticí prášek (oxid ceričitý) ve vysoké koncentraci. BÍLÝ nástroj obsahuje nejkvalitnější oxid ceričitý - francouzský Cerox

4 NÁSTROJE LAPI A POLI JSOU VYRÁBĚNY VE DVOU TVRDOSTECH T ShD, nástroje jsou měkčí a jsou určeny pro ruční opracování skla na kuličských strojích SP ShD, nástroje jsou tvrdší a jsou určeny pro strojní opracování skla a hladinářské stroje DOPORUČENÉ PRACOVNÍ PODMÍNKY 11 m/s (LAPI T a POLI T), m/s (LAPI SP a POLI SP) PRŮMĚR TL. RŮŽOVÝ FIALOVÝ ORANŽ. ZELENÝ ČERNÝ MODRÝ HNĚDÝ BÍLÝ 100 mm 20 mm 378 Kč 347 Kč Kč 1285 Kč 200 mm 30 mm Kč Kč Kč Kč 300 mm 35 mm Kč Kč Kč Kč 400 mm 35 mm Kč Kč 500 mm 35 mm Kč Kč STOPKOVÉ NÁSTROJE LAPI, MH, MJ A NP Stopkové nástroje dodáváme na stopkách Ø 3 mm nebo Ø 6 mm. Po dohodě se zákazníkem lze připravit i jiné tvary a rozměry než nabízené. TVAR VÁLCOVÝ ZAOBLENÝ KULOVÝ ROZMĚR mm mm mm mm mm mm Ø 15 mm Ø 20 mm Ø 25 mm STOPKA Ø 3 mm Ø 6 mm Ø 6 mm Ø 3 mm Ø 6 mm Ø 6 mm Ø 6 mm Ø 6 mm Ø 6 mm NÁSTROJ MH 38 Kč 70 Kč 87 Kč 42 Kč 75 Kč 95 Kč 42 Kč 58 Kč 75 Kč NÁSTROJ MJ 45 Kč 77 Kč 94 Kč 30 Kč 83 Kč 103 Kč 48 Kč 64 Kč 81 Kč LAPI RŮŽOVÝ LAPI FIALOVÝ 63 Kč 95 Kč 112 Kč 66 Kč 99 Kč 119 Kč 66 Kč 82 Kč 99 Kč LAPI ORANŽ. LAPI ZELENÝ LAPI ČERNÝ 63 Kč 92 Kč 109 Kč 63 Kč 96 Kč 116 Kč 63 Kč 79 Kč 96 Kč LAPI MODRÝ NÁSTROJ A 24 M 121 Kč 153 Kč 170 Kč 126 Kč 159 Kč 179 Kč 126 Kč 142 Kč 159 Kč POLI HNĚDÝ 115 Kč 147 Kč 164 Kč 120 Kč 153 Kč 173 Kč 120 Kč 136 Kč 153 Kč Katalog produktů pro užitné sklo

5 KOTOUČE NOSIČE LEŠTICÍCH A LAPOVACÍCH SUSPENZÍ NÁSTROJE MH Nástroje jsou vyrobeny ze speciálně upravené polyuretanové pěny. Používají se k leštění, ale i k lapování všech typů skel, případně přírodních kamenů, nebo monokrystalických materiálů, atp. Používají se jako náhrada přírodních materiálů za korek, topolové dřevo, plsť ap. Proti jmenovaným materiálům však mají tyto výhody: Vyšší životnost Vyšší reprodukovatelnost Vyšší produktivitu leštění Vyšší bezpečnost práce Vyšší kvalitu leštění Nižší fyzickou námahu NÁSTROJE MH JSOU VYRÁBĚNY VE ČTYŘECH TVRDOSTECH MM - velmi měkký: 7-10 ShD, oprávky skla M - měkký: ShD, oprávky a leštění velkých rádiusů, nebo mírně profilových řezů T - tvrdý: ShD, rovné plochy, oblé R25, klínové řezy TT - velmi tvrdý: ShD, leštění řezů a jiných tvarů, fazet, sámů, horních okrajů sklenic DOPORUČENÉ PRACOVNÍ PODMÍNKY 7 m/s (kulič), 5 m/s (hladina) PRŮMĚR 100 mm 200 mm 300 mm 400 mm 500 mm 600 mm TLOUŠŤKA 20 mm 30 mm 35 mm 35 mm 35 mm 60 mm CENA (BEZ DPH) 267 Kč 826 Kč 1316 Kč 1813 Kč 2662 Kč 4763 Kč NÁSTROJE MTV Polyuretanové nástroje obsahující syntetická vlákna. S nástroji se dosahuje výborná kvalita leštěného povrchu. Vhodné pro práci na automatických a poloautomatických strojích s lešticí suspenzí. Vysoká životnost ve srovnání s plstěnými nástroji. Nástroje se vyznačují minimálním množství zbytků a následně minimálním zanášením stroje při leštění. NÁSTROJE JSOU VYRÁBĚNY VE TŘECH TVRDOSTECH M - měkký: ShD T - tvrdý: ShD TT - velmi tvrdý: ShD DOPORUČENÉ PRACOVNÍ PODMÍNKY 7 m/s (kulič), 5 m/s (hladina) PRŮMĚR 100 mm 200 mm 300 mm 400 mm 500 mm 600 mm TLOUŠŤKA 20 mm 20 mm 35 mm 35 mm 35 mm 40 mm CENA (BEZ DPH) 352 Kč 964 Kč 1734 Kč 2468 Kč 3510 Kč 5140 Kč 3

6 NÁSTROJE MJ Nástroje mají zabudované přírodní vlákno, proto jsou vhodné pro práci s pemzou. Materiál má stejné vlastnosti ve všech směrech, proto je možno ho použít na vertikálních i horizontálních strojích. Nástroj je určen pro ruční leštění. Nástroje mají výbornou nosnost leštící suspenze s velkým zrnem (např. pemza), a tím i vyšší účinnost leštění, či lapování. NÁSTROJE MJ JSOU VYRÁBĚNY VE TŘECH TVRDOSTECH MM - velmi měkký: < 10 ShD M - měkký: ShD T - tvrdý: ShD LEŠTICÍ NEBO LAPOVACÍ SUSPENZE K leštění, nebo lapování lze použít pemzu, tripol, oxid hlinitý, karbid křemíku. DOPORUČENÉ PRACOVNÍ PODMÍNKY 7 m/s (kulič), 5 m/s (hladina) PRŮMĚR 100 mm 200 mm 300 mm 400 mm 500 mm 600 mm TLOUŠŤKA 20 mm 30 mm 35 mm 35 mm 35 mm 60 mm CENA (BEZ DPH) 294 Kč 909 Kč 1450 Kč 1994 Kč 2929 Kč 5240 Kč NÁSTROJE PLSTĚNÉ NP Nástroje jsou vyrobeny z čisté přírodní vlny. Vyznačují se vysokou nasákavostí. Výborně nesou lešticí suspenzi. NÁSTROJE JSOU VYRÁBĚNY VE DVOU TVRDOSTECH M - měkký - 0,50 g/cm3 T - tvrdý - 0,60 g/cm3 DOPORUČENÁ BRUSIVA A LEŠTIVA Všechny tradičně používané (pemza, tripol, oxidy ceru). Vzhledem k jemnosti vlákna se doporučuje použít jemnější brusiva. DOPORUČENÉ PRACOVNÍ PODMÍNKY 8 m/s (kulič), 4 m/s (hladina) PRŮMĚR TLOUŠŤKA STŘEDOVÝ OTVOR CENA (BEZ DPH) 300 mm 40 mm 42 mm Kč 500 mm 40 mm 42 mm Kč Katalog produktů pro užitné sklo

7 DIAMANTOVÉ NÁSTROJE HRUBÉ BROUŠENÍ: D251, D213, D181 JEMNÉ BROUŠENÍ: D64, D54, D46, D39 VÁLCOVÝ DIAMANTOVÝ KOTOUČ (1A1) PRŮMĚR TL. STŘEDOVÝ OTVOR JEMNÉ BROUŠENÍ HRUBÉ BROUŠENÍ 80 mm 30 mm 4537 Kč 5444 Kč 120 mm 22 mm 5576 Kč 6691 Kč 150 mm 22 mm 6830 Kč 8196 Kč 42 mm 200 mm 30 mm Kč Kč 250 mm 30 mm Kč Kč 300 mm 20 mm Kč Kč ÚHLOVÝ DIAMANTOVÝ KOTOUČ (1E1) ÚHEL ŠPIČKY NÁSTROJE PRŮMĚR TL. STŘEDOVÝ OTVOR JEMNÉ BROUŠENÍ HRUBÉ BROUŠENÍ 80 mm 2595 Kč 3114 Kč 100 mm 2992 Kč 3590 Kč 120 mm 10 mm 42 mm 3669 Kč 4403 Kč 150 mm 4433 Kč 5320 Kč 200 mm 5721 Kč 6865 Kč RÁDIUSOVÝ DIAMANTOVÝ KOTOUČ (1F1) PRŮMĚR TL. STŘED. OTVOR RÁDIUS JEMNÉ BROUŠENÍ HRUBÉ BROUŠENÍ 80 mm 6983 Kč 8379 Kč 100 mm 8083 Kč 9699 Kč 150 mm 30 mm 42 mm R Kč Kč 200 mm Kč Kč 250 mm Kč Kč TRUBKOVÝ DIAMANTOVÝ VRTÁK PRŮMĚR (mm) CENA (BEZ DPH) 5, 6, 7, 8, 9, Kč 11, 12, 13, 14, 15, Kč 17, 18, 19, 20, 21, 22, 23, 24, Kč 26, 27, 28, 29, Kč Sintrovaný vrták, který má na konci vrstvu diamantu o standardní zrnitosti D181. Výhody jsou vysoká životnost, řezná rychlost a efektivita vrtání. Sintrované vrtáky potřebují stálé chlazení vodou středem vrtáku, aby se předešlo poškození vrtáku. 5

8 DIAMANTOVÉ PILY SINTROVANÉ PILY NABÍJENÉ PILY ROZMĚR CENA (BEZ DPH) ROZMĚR CENA (BEZ DPH) Ø 125 0,8/32 mm 860 Kč Ø 100 0,3/30 mm 82 Kč Ø 150 0,8/20 mm 900 Kč Ø 120 0,3/30 mm 86 Kč Ø 150 1,4/30 mm 1218 Kč Ø 120 0,4/30 mm 89 Kč Ø 150 2/16 mm 1545 Kč Ø 120 0,5/30 mm 124 Kč Ø 200 1/20 mm 1450 Kč Ø 120 0,6/30 mm 106 Kč Ø 200 1,4/20 mm 1314 Kč Ø 150 0,5/30 mm 149 Kč Ø 200 2/20 mm 1654 Kč Ø 200 0,4/35 mm 132 Kč Ø 250 2/20 mm 2540 Kč Ø 200 0,5/35 mm 180 Kč Ø 300 2,2/20 mm 2995 Kč Ø 400 2,2/20 mm 3810 Kč UPÍNKY NA NÁSTROJE Pro rychlou výměnu nástrojů doporučujeme používání mosazných upínek. Se systémem nemusíte orovnávat nástroj po každém nasazení a pouze oživujete keramickou kostkou. PRŮMĚR PŘÍRUBY TLOUŠŤKA NÁSTROJE STŘEDOVÝ OTVOR CENA (BEZ DPH) 40 mm 20 mm 32 mm 530 Kč 56 mm 10 mm 42 mm 610 Kč 63 mm 10 mm 42 mm 690 Kč 63 mm 20 mm 42 mm 730 Kč 63 mm 35 mm 42 mm 860 Kč 80 mm 35 mm 42 mm 1000 Kč OŽIVOVACÍ KAMENY A KOTOUČKY Materiál vhodný k oživování, případně tvarování polyuretanových a diamantových nástrojů. Základ tvoří abrazivní materiál (bílý korund) pojený keramickou vazbou. STANDARDNÍ ZRNITOSTI F80, F150, F220 TVAR ROZMĚR CENA (BEZ DPH) KOSTKA mm 19 Kč KOSTKA mm 19 Kč KOSTKA mm 25 Kč KOSTKA mm 84 Kč KOTOUČ Ø /10 mm 84 Kč KOTOUČ Ø /20 mm 84 Kč Katalog produktů pro užitné sklo

9 ABRAZIVA BROUSICÍ, LAPOVACÍ A LEŠTICÍ PRÁŠKY BROUŠENÍ, LAPOVÁNÍ Karbid křemíku (SiC), Bílý korund (Al 2 O 3 ) Brousicí a lapovací prášky vhodné k volnému broušení. Dva typy SiC: černý 48C, zelený 49C (kvalitnější). V nabídce máme různé zrnitosti v rozmezí F16-F1200. FEPA F120 F400 F600 SIC ČERNÝ 41 Kč/kg 72 Kč/kg 90 Kč/kg BÍLÝ KORUND 36 Kč/kg 89 Kč/kg 96 Kč/kg BALENÍ 25 kg 25 kg 25 kg LEŠTĚNÍ Pemza, Tripol Abrazivní prášky vhodné pro předleštění, případně finální leštění. PEMZA G1 PEMZA 1/0 N PEMZA 2/0 N PEMZA 3/0 B PEMZA 6 (FF) TRIPOL D µm 42 µm 32 µm 45 µm 16 µm 3,5 µm CENA ZA KG 41 Kč 38 Kč 38 Kč 40 Kč 41 Kč 49 Kč BALENÍ 25 kg 25 kg 25 kg 25 kg 25 kg 25 kg Lešticí prášky na bázi oxidu ceričitého (CeO 2 ) Výborná životnost a kvalita leštěného povrchu. Doporučené podložky: nástroje Polpur (MH, MTV, NP, AB, CZ). Doporučená koncentrace lešticí suspenze: g/l (ruční leštění), g/l (strojní leštění). TYP CEROX 1650 CEROX 1670G CEROX 2610 VÝROBCE Solvay Solvay Solvay D50 1,0-2,0 µm 1,0-2,0 µm 2,7 µm OBSAH CeO % 66,5 % 47 % BARVA bílá bílá bílá CENA ZA KG 760 kg 760 kg 455 Kč BALENÍ 20 kg 20 kg 20 kg 7

10 VAŠE POZNÁMKY Katalog produktů pro užitné sklo

11 TABULKA ZRNITOSTÍ BROUSICÍCH A LEŠTICÍCH NÁSTROJŮ FEPA ISO 6106 US STANDARD ASTM E 11M ROZMĚR µm DIN 848 ČSN M ,7 1 / 0 M 1, / 1 M 2,5 1,5 3 1,5 3 3 / 2 M / 2 M 6, / 3 M / / 7 M / / M / M / / 40 M D / / 25 D / / 36 D / / 40 D / / 50 D / /63 D / D / / 80 D / / 100 D / / 125 D / D / / 160 D / / 200 D / / 250 D / / 315 D / / 400

12 SPOLEČNOST POLPUR SE SPECIALIZUJE NA TYTO PRODUKTY: UŽITNÉ SKLO Polyuretanové a diamantové nástroje pro opracování všech typů skla. Nástroje pro ruční i poloautomatické opracování. Brousicí a lešticí prášky. UMĚLECKÉ SKLO Polyuretanové a diamantové nástroje pro umělecké opracování skla. Nástroje pro ruční brusky, stejně jako pro hladiny a kuliče. Brousicí a lešticí prášky. PLOCHÉ SKLO Polyuretanové a diamantové nástroje. Nástroje na odstraňování Low-E vrstev. Brousicí a lešticí prášky. MINERALOGIE Diamantové pilky, kotouče a lešticí podložky pro opracování drahých kamenů. Brousicí a lešticí prášky. BIŽUTERIE Polyuretanové nástroje pro opracování skleněné bižuterie (šatony, sluníčka, lustrové ověsy, apod.). Nástroje pro ruční i poloautomatické opracování. Brousicí a lešticí prášky. RYTÉ SKLO Polyuretanové a diamantové kotoučky na stopce, nebo se středovým otvorem. Brousicí a lešticí prášky. OPTICKÉ SKLO Polyuretanové a textilní lešticí podložky pro polooptické a optické aplikace. Lapovací a lešticí prášky. OPRACOVÁNÍ SKLA CNC opracování tvarově složitých elementů až do rozměru 1300x600x600 mm. Opracování polooptických a optických rovinných ploch. KOVY Polyuretanové stopkové a obvodové nástroje plněné abrazivy pro suché i mokré opracování. Lapovací a lešticí prášky. POLPUR, spol. s r.o. Kudrnáčova Turnov polpur@polpur.cz IČ: DIČ: CZ
